Схема подключения точечных светильников 220В и 12В

В зависимости от типа используемых ламп, в точечным светильниках, существует две основных схемы подключения — это:

– схема подключения точечных светильников 220в

– схема подключения точечных светильников 12в

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):





Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель.

В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:



Схема подключения точечных светильников 220В к двухклавишному выключателю:

Основные преимущества использования точечных светильников 220в:

– Простая схема подключения, соответственно максимально надежная

– Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

– Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

– Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

– Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.


Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

к их основным достоинствам относятся:

– малый габаритный размер и вес

– встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т. п.

– автоматическая регулировка напряжения

– постоянное напряжение на выходе

– низкий уровень шума



Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся:

– Выходное напряжение

– Номинальная мощность

–  Выходной ток

Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.
Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.



Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:





Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.





 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме “+” и “-“.

Основные преимущества точечных светильников 12В:

– Безопасность, низкая вероятность поражения током человека или возникновения возгорания

– Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В:

– Необходимость установки в схему трансформатора и связанные с этим сложности.

– Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Виды светодиодных ламп для точечных светильников – точечные лампочки

Разбираемся в видах и разновидностях

Зайдя в любой более-менее крупный магазин, торгующий осветительными приборами, можно растеряться от обилия разных точечных светильников. Выбрать очень непросто. Есть разные конструкции, разная толщина, предназначены они для работы с лампами разного типа. Чтобы со знанием дела выбрать точечные светильники, надо во всех этих тонкостях разобраться.

Выбрать точечные светильники непросто: их очень много, они бывают нескольких типов, под разные лампочки

Сразу скажем, что официальной классификации нет. Есть некоторое деление на виды, принятое у продавцов и профессионалов. Тем не менее, именно она помогает ориентироваться в огромном количестве моделей.

Способ монтажа: встроенные и накладные

В первую очередь стоит знать, что точечные светильники отличаются по способы монтажа и бывают накладные и встроенные.

  • Встроенные. Под установку этих осветительных приборов в плоскости потолка делают отверстие, в которое его и устанавливают. Часть корпуса при этом получается спрятанной за потолком, часть — выступает наружу. Есть модели, у которых снаружи остается только декоративный ободок и лишь немного видна колба лампы, есть такие, у которых корпус/плафон выступает за плоскостью потолка. Суть от этого не меняется — светильник встраивается в потолок и называется встроенным.

    Встроенные частично находятся за уровнем чистового потолка

  • Накладные. Этот тип точечных светильников используется только для подвесных потолков с достаточной несущей способностью (гипсокартон, пластик, армстронг) или для «нормальных» — базовых (бетонное или деревянное перекрытие с отделкой или обшивкой).
    Они крепятся к плоскости потолка и полностью находятся ниже его по уровню.

    Накладной точечный светильник на потолок крепится к его поверхности

Выбрать точеные светильники по этому признаку просто. Для подвесных потолков важно ваше желание, потому что установить можно любой вид — и встроенные и накладные. Для натяжных потолков подходят только встраиваемые модели, да и то не все.

Встраиваемые светильники для подвесных и натяжных потолков

Встраиваемые точечные светильники делятся по назначению: для натяжных и подвесных потолков. Отличаются они способом фиксации и конструктивным исполнением. Начнем со способа фиксации.

Точечные светильники для гипсокартонного или другого подвесного потолка на корпусе имеют подпружиненные распорки. Когда их вставляют в проделанное отверстие, распорки зажимают пальцами. Когда их разжимают, пружины отгибают эти «крылья». Именно они за счет силы упругости держат светильник.

Точечные светильники для гипсокартонных потолков имеют подпружиненные упоры

Такая конструкция на натяжных потолках неприемлема — у пленки или ткани явно не хватит несущей способности. Потому для натяжных потолков выпускают модели, к корпусу которых прикручен регулируемый подвес. Сам подвес крепится к основному потолку. Потом, после монтажа пленки или ткани, выставляют нужную высоту.

Устройство точечного встроенного светильника для натяжного потолка

Это не значит, что нельзя понравившиеся модели для подвесных конструкций приспособить для натяжных. В продаже можно найти отдельные кронштейны с регулируемой высотой. Также для этих целей подходят перфорированные подвесы, применяемые для гипсокартонных работ. С ними значительно сложнее выставить требуемую высоту, но справиться можно.

Можно приспособить другую модель

Это еще не все отличия точечных светильников для натяжных потолков. Есть конструктивные отличия. Они сделаны так чтобы свет не проникал в запотолочное пространство. Иначе он будет «подсвечивать внутренности» и мусор, который со временем оказывается на ткани или пленке. Если вы столкнулись с такой проблемой, есть два выхода .

Первый простой — поставить лампочку с зеркальным покрытием колбы. У них свет направлен, в основном, только вперед и эффект подсветки пропадет.

Второй вариант — оставить старые лампочки, но обмотать корпус снаружи фольгой или фольгированным материалом. Этот способ работает, но лучше не использовать. Он значительно ухудшает отвод тепла, что приведет к более сильному нагреву прилегающей пленки или ткани. В результате вокруг светильника появится темное и/или деформированное пятно, а могут быть результаты и похуже…

Выбрать точечные светильники по этому признаку тоже просто — для натяжных желательно подобрать из своей категории. Кроме всех описанных нюансов они еще снабжаются дополнительными уплотнительными кольцами, которые предохраняют пленку от повреждения.

Поворотные

Большая часть точечных светильников имеет фиксированное положение лампочки. Но есть модели, в которых они могут поворачиваться. Называются они поворотными.

Поворотные модели точечных светильников с разными лампами (светодиодные, галогенные, накаливания)

Используются в тех местах, где необходимо создать акцент на какой-то детали, подсветив ее. Например, чтобы не вещать над картинами бра, подсветить их можно с помощью поворотных точечных светильников. Также их можно установить во встроенном или обычном плательном шкафу — можно будет направлять свет в нужное место. Выбрать точечные светильники по этому признаку просто — их ставят там, где это необходимо. Устанавливать поворотные модели «просто так» вряд ли кто станет — стоят они значительно больше, ведь конструкция корпуса сложнее.

Как выбрать точечные светильники по техническим параметрам

Чтобы выбрать точечные светильники, кроме особенностей устройства и конструкции, надо разобраться еще с техническими параметрами.

Выбор точечных светильников по техническим параметрам — углубляемся в детали

Напряжение питания

Есть споты питающиеся от сети 220 В, есть низковольтные — с питанием от 24 В или 12 В. Первые ставят в обычных «сухих» помещениях, вторые чаще применяют в ванных, для освещения бассейнов и т. д. Это не значит, что освещение в обычной комнате нельзя сделать с использованием точечных светильников на 12 В. Очень даже можно. Но для их работы требуется преобразователь напряжения или аккумулятор с соответствующими характеристиками, а также использование проводов с бОльшим сечением (из-за пониженного напряжения токи повышаются, что ведет к увеличению сечения провода). Но, если использовать светодиодные лампы, сечение будет небольшим.

Точечные светильники на 12 В могут подключаться к общему мощному трансформатору или иметь «индивидуальный»

Итак, если вы хотите выбрать точечные светильники для ванной и вам важна безопасность — ищите подходящие модели с питанием от 12 В или 24 В. Они идут со светодиодными или галогенными лампами. Использование светодиодных позволит еще и сэкономить на счетах, а галогенки дают наиболее приятный свет и более точную цветопередачу. Эти же источники света можно использовать на улице, для подсветки, например, входной двери и крыльца.

В обычных жилых комнатах или «сухих» технических (прихожая, коридор) использование низковольтных светильников — довольно редкий случай, но исключительно из соображений практичности такого решения.

Тип лампы и цоколь

Чтобы выбрать точечные светильники, надо определиться еще с типом лампы и цоколем. В подобные осветительные приборы устанавливают:

  • Маломощные лампы накаливания. Максимальная их мощность — 40-60 Вт, лучше ставить модели с зеркальным напылением для формирования направленного светового потока. Недостатки известны — большой расход электроэнергии, большое количество выделяемого при работе тепла. Потому этот тип нежелательно использовать для натяжных потолков.

    В точечные светильники лучше использовать лампы накаливания с зеркальным напылением — хоть какая-то направленность света

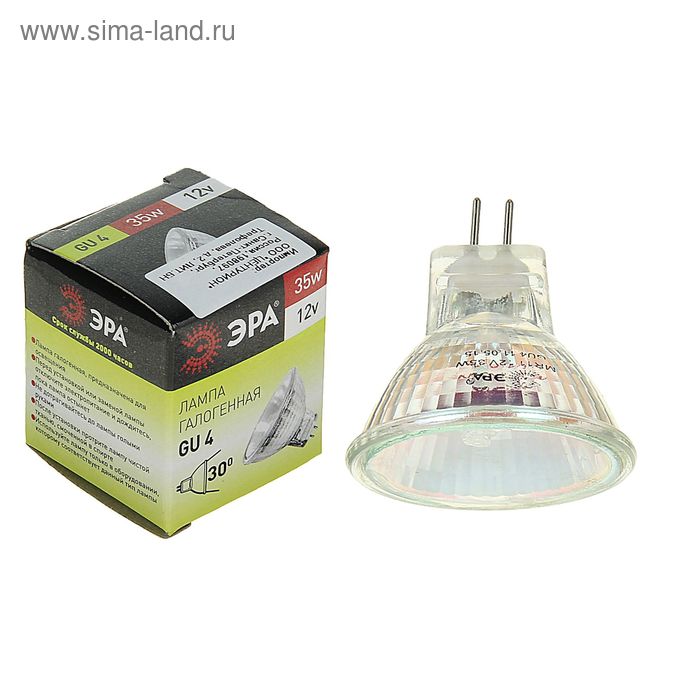

  • Галогенные лампы с отражателем и внешней колбой. Очень похожи на лампы накаливания. Отличить можно по тому, что внутри колбы находится еще одна миниатюрная — собственно, галогенная лампа. Имеют стандартные винтовые цоколи (Е 27 и Е 14) и штырьковые (для низковольтных GZ4, GY4, GX5,3, GU4, GY6,35, GU5,3, для сети 220 В G9, G10). Более экономичны (на 30% меньше тратят энергии при том же световом потоке), более долговечны, но греются сильно. Некогда в точечных светильниках на 12 Вольт использовались исключительно такие лампы (светодиодных еще не было).
  • Галогенные капсульные лампы. Называют еще «пальчиковые». Миниатюрные источники света, которые состоят из небольшой колбы и двух проводов/выводов. Устанавливаются в закрытые светильники, при установке требуют особой аккуратности — след от пальца может стать причиной перегорания. Выпускаются только со штырьковыми цоколями, причем небольших размеров — для точечных светильников на 220 В — G9, и для работающих на пониженной мощности — G4; G5,3; GY6,35.

    Галогенные лампы бывают разных типов

  • Экономки или компактные люминесцентные лампы. Они не очень хорошо смотрятся в точечных светильниках так как «компактность» — это по отношению к линейным источникам счета, которые появились первыми. А вообще, даже самые небольшие экономки торчат из большинства корпусов. В основном ими заменяют лампы накаливания, так как потребляют они в 2-3 раза меньше энергии. Но свет они дают более «холодный» и пульсирующий (что намного хуже).
  • Светодиодные лампы. Тут снова-таки есть источники света с двумя типами цоколей: винтовым и штырьковым. Причем типоразмеры есть все. И для установки вместо ламп накаливания, и для замены любых галогенных. К тому же есть точечные светильники с встроенными светодиодами — это так называемые «таблетки», имеющие очень небольшую толщину. Из всех выше названных светодиодные лампы самые экономичные в плане расходования электроэнергии, меньше всего выделяют тепла, имеют самый продолжительный рабочий ресурс. Но, они же — самые дорогие. К тому же есть огромное количество низкокачественной продукции, которые имеют сильную пульсацию и нарушенную цветопередачу, из-за использования дешевых деталей они быстро перегорают. Потому выбрать светодиодную лампу непросто.

Светодиодные лампы есть для замены любого типа источников света

Как выбирать точечные светильники в этой категории? Все менее популярными становятся ламы накаливания: слишком неэкономичны, хотя и дают приятный свет. Если вам очень важен комфорт глаз, ставьте галогенные, а колбовые или пальчиковые — без разницы. Если ламп слишком много и даже галогенные обходятся дорого, используйте светодиодные. Но стоит помнить, что качественные ламы стоят солидных денег, а дешевые во-первых, быстро сгорают, во-вторых, могут оказаться вредными (за счет высокого коэффициента пульсации). Зато это единственный, пока, вид ламп, которые могут давать любой свет.

Размеры точечных светильников

При установке встраиваемых точечных светильников для подвесного или натяжного потолка очень важен такой параметр, как высота осветительного прибора. Ведь от этого параметра зависит то, на какую высоту придется опускать чистовой потолок. А в условиях наших квартир это очень важно.

Основные типы ламп и их габариты

Если рассматривать точечные светильники с лампами различного типа, наблюдается общая закономерность:

  • Ниже всего приходится опускать потолок при использовании ламп накаливания, экономок или колбовых галогенных. Минимально — 8-13 см в зависимости от вида светильника. Самые распространенные тип точечных светильников этой группы:
    • R-50, цоколь E14, диаметр отверстия под лампу 50 мм, опускается потолок на 10 см;
    • R-39, цоколь E14, диаметр отверстия в потолке 39 мм, «высотой» от основного перекрытия не менее 80 мм;
    • R-63, цоколь E-27, отверстие в потолке 63 мм, расстояние до перекрытия — 13 см.
  • Чуть ниже опускается потолок при использовании галогенных ламп со штырьковыми цоколями. Самые маленькие — с пальчиковыми, самые «высокие» — с цоколем GU-10. В целом, опускать потолок приходится на 60-80 мм.

    Название точечных светильников с галогенными лампами в зависимости от типа цоколя

  • Самые тонкие со встроенными светодиодами — опускать потолок на 40-60 мм:

    Светодиодные точечные светильники «таблетки»

    • GX53, отверстие 90 мм, высота 38 мм;
    • GX70, отверстие 114 мм, высота 53 мм.

Это — основная информация по размерам точечных светильников в зависимости от типа используемых ламп. И еще раз напомним: есть светодиодные энергосберегающие лампы — полные аналоги с теми же размерами и цоколем.

В общем, вы поняли — выбрать точечные светильники сложно. Приходится учитывать массу параметров. И это еще без учета внешнего вида и выбора производителя. В общем, та еще задача.

Класс защиты

Этот параметр важен, если выбрать точечные светильники надо для ванной комнаты или другого влажного помещения. В технических характеристиках есть такая строка, как класс защиты. там стоят две буквы IP и две цифры, в которых зашифрована информация о способности светильника переносить попадание твердых предметов (первая цифра) и воздействие воды (вторая цифра). Чем больше цифры, тем больше степень защищенности. Для размешивания на потолке ванной — не ниже IP 44.

Расшифровка IP

Можно ставить с большей защищенностью, а вот с меньшей — лучше не надо. Особенно если точечные светильники располагаются непосредственно над ванной — должны быть защищены от попадания воды.

Внешний вид и световые эффекты

Освещение несет не только функциональную нагрузку. Часто это еще и декоративная составляющая. Чтобы выбрать точечные светильники по этому принципу было немного проще, разделим их на категории:

На самом деле выбор по дизайну — чуть ли не самое сложное, потому что тут есть еще и поворотные модели, и по две-три-четыре лампочки в одном корпусе, и с различными вставками другого цвета, и с росписью, чеканкой и т.д. и т.п.

Диаметр отверстия

Как показывает практика, распространенный диаметр отверстия под точечный светильник колеблется от 60 мм до 75 мм. Этот размер не стоит путать с внешним диаметром изделия. Например, если ширина светильника 90 мм, то диаметр врезки будет меньше — 60 мм. Поэтому отверстие необходимо проделать размером 59-60 мм.

Ширина 90 мм — это размер внешней накладки светильника. Это декоративная деталь, которая скрывает образующийся зазор между проделанным отверстием (в 60 мм) и лампой.

В зависимости от стиля помещения, выпускаются светильники с различной формой накладки: круглой, квадратной, прямоугольной. При выборе точечных светильников учитывается их количество. А от этого зависит число проделанных отверстий в гипсокартоне, и других поверхностях.

Если светильники устанавливаются в потолке, то между рядами расстояние должно быть приблизительно 1 м, а между светильниками в этих рядах — 1,5 м. От стены нужно отступать не менее 0,6 м.

Перед врезкой светильника необходимо сделать точные замеры отверстия, независимо от того, что они уже указаны на упаковке. За счет этого можно избежать возможных ошибок во время монтажа.

Светодиодные светильники на 12В

Низковольтные светодиодные светильники на 12В используют для организации как основного, так и аварийного освещения на объектах, где отсутствует электрическая сеть на 220 В. Также такое осветительное оборудование предназначено для освещения помещений с повышенной влажностью. Низковольтными светильниками оборудуются автомобильные средства, железнодорожные пассажирские вагоны, водный транспорт, лифты зданий, прочие подвижные объекты.

Возможность подачи электропитания от аккумуляторов напряжением 12В предоставляет возможность использовать подобные модели осветителей:

  • как заградительные, сигнальные огни;
  • в помещениях с автономным электроснабжением;
  • одновременно с солнечными батареями.

В этой статье:

Характеристика осветительных приборов на 12В

Двенадцативольтовые светодиодные приборы излучают естественный световой поток белого цвета. А благодаря степени защиты IP65 осветительное устройство не боится пыли, влаги, выбросов транспортных средств. Поэтому они широко применяются для освещения метромостов в мегаполисах, речных мостов, акведуков.

В темное время суток в качестве декоративной подсветки используются архитектурные низковольтные светильники с температурой 2700 К.

Конструктивные особенности

Светодиодное оборудование не содержит в своей конструкции лампочек, которые необходимо периодически менять, соответственно не требует обслуживания на протяжении всего эксплуатационного периода. Также изделия характеризуются высокой ремонтопригодностью.

К сведению! В светодиодные приборы освещения не входит ртуть и прочие вредные компоненты, поэтому они не требуют специализированной утилизации.

Преимущества

  • 12-вольтовые осветительные устройства не требуют наличия электрической сети, поэтому их можно использовать на строительных объектах, где не подведено электричество. Как правило, они работают на аккумуляторных батареях, некоторые модели одновременно от солнечных батарей.
  • Низковольтные светильники не интересны для мародеров, так как работают от нестандартных низковольтных источников питания и для обыкновенных потребителей не представляют особой ценности.
  • Такое светотехническое оборудование способно работать при температуре воздуха от -60 до +60 градусов и влажности окружающей среды при температуре 25 градусов до 90%.

Варианты подключения точечных 12-вольтовых осветителей

Осветительные устройства на 12В считаются практически полностью безопасными, так как такое низкое напряжение полностью исключает опасность поражения человека электротоком, возгорания. Также двенадцативольтовое напряжение позволило разработать нити накаливания стандартных ламп большего диаметра, соответственно сделать более надежными, а главное, увеличить их срок эксплуатации.

Схема подключения 12В точечных осветителей предусматривает использование трансформатора — специального устройства для преобразования сетевого напряжения 220 В в низкое 12В.

К сведению! В продаже чаще всего попадаются трансформаторы электронного типа.

Преимущества электронных трансформаторов

  • Небольшой вес изделия.
  • Компактность (малые габариты).
  • Наличие защиты от короткого замыкания.
  • Устройство отличается плавным пуском, что помогает увеличить эксплуатационный период светового источника.
  • На выходе постоянное напряжение.
  • Напряжение регулируется автоматически.
  • Изделие работает практически без шума.

Выбор трансформатора для точечных приборов освещения

Основные параметры трансформаторов, применяемых для светильников точечного типа:

  • напряжение выходное;
  • ток выходной;
  • мощность номинальная.

Напряжение

Для галогенных ламп выходное напряжение в точечных приборах освещения обычно составляет 12В.

Мощность

Мощность трансформатора номинальная определяется исходя из общей мощности осветительных устройств, подсоединенных к нему, плюс некоторый запас.

Пример:

  • К трансформатору параллельно подсоединены три точечных осветителя (мощность каждого 50 Вт). Соответственно мощность номинальная трансформатора должна составлять более 150 Вт — идеальный вариант на 210 Вт.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

К сведению! Трансформаторы для 12-вольтовых осветителей точечного типа производители выпускают следующих стандартных мощностей: на 60, 70, 105, 150, 210, 250 и 400 ватт.

Ток

Выходной ток — это важнейший параметр трансформатора, предназначенного для питания точечных осветителей. Низкое напряжение требует высокого тока, вызывающего падение напряжения в электрических кабелях. Если их подобрать неправильно, могут возникнуть довольно неприятные последствия.

Таблица: Подбор сечения электрического кабеля зависимо от его длины для подключения точечных низковольтных осветителей 12В

Ток, А Длина электрического кабеля, м
для кабеля сечением 0,75 мм2 для кабеля сечением 1,00 мм2 для кабеля сечением 1,50 мм2 для кабеля сечением 2,50 мм2 для кабеля сечением 4,00 мм2 для кабеля сечением 6,00 мм2
1 34 45 68 114 182 274
2 17 22 34 57 91 137
4 8,5 11 17 28 45 68
6 4,2 7,4 11 18 29 44
8 2,1 5,7 8,5 14 22 34
10 4,5 6,8 11,4 18 27
15 4,2 7,4 11,4 17,1
20 3,4 5,7 9,1 13,7
25 4,5 7,8 11
30 3,7 6 9

Пример:

  • В предыдущем примере для подключения трех светодиодных светильников мощность по 50 Вт каждый был выбран трансформатор 210 Вт, которому соответствует выходной ток 18 А. Согласно таблице для такого значения тока подойдет кабель сечением 1,5 мм2, а его длина не должна быть больше 3,4 м.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Важно! Для равномерного свечения всех точечных двенадцативольтовых приборов освещения, подсоединенных параллельно к одному трансформатору, длина всех кабелей должна быть одинаковой (для низковольтных осветительных устройств схема последовательного подключения не используется).

Также стоит запомнить:

  • если осветители будут расположены на разных расстояниях от трансформатора, длины кабелей должны быть одинаковыми;
  • если же один из светильников будет размещаться на слишком удаленном расстоянии, которое больше, чем допустимое согласно вышеуказанной таблице, тогда нужно подобрать кабель большего сечения.

Пример:

  • Исходя из предыдущего примера, где был выбран кабель 3,4 м сечением 1,5 мм2, можно взять кабель 5,7 м сечением 2,5 мм2.

Схема подключения низковольтных приборов освещения

Точечные светодиодные светильники на 12В можно подключать сразу все параллельно через один трансформатор или использовать для каждого светильника отдельный.

Самый оптимальный способ подсоединения такой светотехники, когда на каждую отдельную точку установлен собственный понижающий трансформатор. Конечно же, система освещения по такой схеме будет немного дороже, но это того стоит:

  • нет необходимости в расчете сечения, длины электрических проводов;
  • при поломке одного трансформатора не будет работать одна лампа, а остальные будут и дальше функционировать.

К сведению! Обе схемы подходят для осветителей на 12В как постоянного тока, так и переменного.

Преимущества

  • Безопасность эксплуатации: низкая вероятность возгорания оборудования, поражения человека электрическим током.
  • Продолжительный эксплуатационный период благодаря конструктивным особенностям светового источника, дополнительной защите от трансформатора.

Недостатки

  • Необходимость использования трансформатора, в связи с чем усложняется схема подключения светотехнического оборудования.
  • Потребность в точном расчете длины, сечения электрической проводки из-за высокого показателя тока.

Низковольтные потолочные осветительные устройства MSK

Светильники на 12В используются для организации освещения лестничных площадок, парадных, прочих площадей. Такое оборудование может использоваться как автономное, так и аварийное освещение.

Светильник MSK является аналогом модели ПСХ-60 с источником освещения ЛОН-60, который был изобретен специально для помещений с высокой влагой (подвалов и т. д.), запыленных стройплощадок, промышленных зон. Такая светотехника нашла также собственное применение в ЖКХ (освещение общественных зданий, подъездов и лестничных пролетов жилых домов).

Преимущества двенадцативольтовых LED-осветителей МСК

  • Практически 80% экономия электрической энергии.
  • Не представляет опасности для человека, экологии природной среды (в конструкции светотехники отсутствует ртуть, прочие вредные элементы).
  • Высокая устойчивость к вибрации, механическим воздействиям.
  • Отсутствие пульсации.
  • По сравнению с металлогалогенными источниками показатель контрастности светового потока в 350 раз больше.
  • В период включения оборудования пусковые токи отсутствуют.
  • Простота обслуживания.
  • Продолжительный период эксплуатации (светодиодные элементы рассчитаны на беспрерывную работу на протяжении 10-11 лет или 100 тыс. часов).

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Вывод: Настенно-потолочные осветительные устройства МСК — идеальный вариант для организации общего освещения, дополнительной, аварийной подсветки на промышленных, сельскохозяйственных объектах, в помещениях с высоким уровнем влажности. Они абсолютно безопасны в период эксплуатации, помогают минимизировать затраты электроэнергии, отличаются достаточно продолжительным сроком службы. Светотехническое оборудование данной модели можно эксплуатировать в широком температурном диапазоне (минус 60 … плюс 60 градусов).

Лучшая цена на лампу для прожектора на 12 вольт - Отличные предложения на лампу для прожектора на 12 вольт от мировых продавцов 12 вольтовых ламп для прожектора

Отличные новости !!! Вы находитесь в нужном месте для лампы прожектора на 12 вольт. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая лампа для прожекторов на 12 вольт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели 12-вольтовую лампочку для прожектора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в лампочке для прожектора на 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 вольт прожекторная лампа по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества прожектора 12 В - Выгодные предложения на прожектор 12 В от мировых продавцов прожекторов 12 В

Отличные новости !!! Вы находитесь в нужном месте для прожектора на 12 вольт. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний прожектор на 12 вольт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили 12-вольтовый прожектор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое прожектор на 12 В, и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести прожектор на 12 вольт по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

внутренние прожекторы на light11.eu

terminus
  • Внутреннее освещение
    • Все внутреннее освещение
    • Приложения
      • Все приложения
      • Окружающее освещение
      • Прикроватные лампы
      • Настольные лампы
      • Лампы для обеденного стола
      • Лампы для чтения
      • Кофе настольные лампы
      • Освещение лестницы
      • Зеркальные светильники
      • Освещение шкафа
      • Освещение кухонного острова и столешницы
      • Освещение настроения
      • Все приложения
      Комната / Зона
      • Все Комната / Зона
      • Гостиная
      • Кухня
      • Столовая комната
      • Детская
      • Ванная комната
      • Спальня
      • Лестница
      • Коридор
      • Кабинет
      • Все комнаты / зоны
    • Типы освещения
      • Все типы освещения
      • Подвесные светильники
      • Потолочные светильники
      • Настенные светильники
      • Стол лампы
      • Торшеры
      • Точечные светильники
      • Люстры
      • Столбы
      • Встраиваемые точечные светильники
      • Торшеры
      • Все типы освещения
      Светодиодное освещение Аккумуляторные светильникиУмное освещениеКлассикаНовые продуктыИтальянские светильники
    • Стили жизни в стиле ретро
      • Все стили жизни
      • Промышленный
      • Современный
      • Кантри
      стили дизайна
      • Все стили дизайна
      • Стиль Баухаус
      • Стиль середины века
      • Скандинавский стиль
      Запасные частиЛучший продавец
  • Внешнее освещение
    • Все наружное освещение
    • Приложения
      • Все приложения
      • Освещение кустов и кроватей
      • Освещение балконов и террас
      • Освещение дорожек
      • Освещение фасада
      • Освещение входной двери
      • Освещение настроения
      • Все применения
      • 9006 3
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
