Литий ионная батарея: зарядка и советы по эксплуатации

| – Комментировать

Содержание

Что лучше, LiFePO4 или Li-ion Все про Li-ion (литиевые аккумуляторы)

Литий-ионные аккумуляторы включают элементы питания с разными типами химии: с содержанием кобальта, марганца, никеля, алюминия, оксида титана, фосфата железа. Самые распространенные типы Li-ion аккумуляторов – литий-кобальтовые, литий-марганцевые и литий-никель-марганец-кобальтовые (NMC). Достойную конкуренцию им составляют литий-железо-фосфатные элементы питания (LiFePO4).

Они также относятся к литиевым аккумуляторам, но из-за значительных отличий от остальных Li-ion элементов питания часто рассматриваются как отдельная категория. Сегодня мы сравним аккумуляторы LiFePO4 и Li-ion, сопоставим их преимущества и недостатки, дадим рекомендации по использованию в зависимости от поставленных задач и условий использования.

Особенности литий-ионных аккумуляторов

Li-ion аккумуляторы содержат электроды, пористый сепаратор, электролит и контакты. Отрицательные пластины создаются из графита, электролит – обычно из смеси LiPF6 и карбоната.

В роли катода применяются различные материалы: кобальтат лития (LiCoO2), литий-марганцевая или литий-кобальт-марганцевая шпинель (LiMn2O4, LiNiCoMnO2) и др. Технология производства Li-ion элементов постоянно совершенствуется, в результате чего повышается безопасность их эксплуатации, и улучшаются характеристики.

Li-ion элементы питания имеют высокую удельную энергоемкость, что позволяет вмещать в АКБ меньших размеров и массы больше энергии. Также они отличаются высокой токоотдачей и имеют следующие особенности:

  • чувствительность к глубокому разряду и перезаряду;
  • диапазон рабочих температур от -20 до +60 °С;
  • низкий саморазряд – <10% в месяц;
  • легкий вес в сочетании с высокой емкостью;
  • незначительное снижение емкости при хранении и эксплуатации – до 10% в год;
  • ресурс с сохранением 80% емкости – 500–1000 полных циклов заряд-разряд;
  • допустимое напряжение в процессе работы – от 2,8 до 4,2 В, номинальное – 3,6 или 3,7 В.

Особенности элементов питания LiFePO4

Литий-железо-фосфатные аккумуляторы в роли материала катода используются литий-феррофосфат LiFePO4. Они тяжелее, чем остальные литий-ионные модели идентичной емкости. Также они имеют меньшее номинальное напряжение – 3–3,3 В. Главными их преимуществами выступает большее число рабочих циклов заряд-разряд (свыше 2000), химическая и термическая стабильность, способность без проблем работать на морозе, меньшее время заряда и повышенная безопасность эксплуатации.

С момента выпуска первой промышленной партии в 2006 году они считаются лучшими из силовых аккумуляторов. Принцип их действия базируется на применении электродов нано-масштаба и обмене ионами между электродами, который обеспечивается путем увеличения их активной поверхности.

Диапазон допустимых температур у элементов питания типа LiFePO4 составляет от-30 до +50 °С, саморазряд – до 3% в год. Удельная энергоемкость у них на 14% ниже, чем у моделей класса Li-ion. Напряжение в процессе разряда остается практически неизменным. Поэтому по техническим характеристикам аккумы типа LiFePO4 считаются лучшим выбором. Но они не подходят для использования в ситуациях, когда первостепенную роль играет минимизация веса и размеров аккумуляторной батареи.

Сравниваем LiFePO4 и Li-ion, что лучше

Для наглядного сравнения Li-ion и LiFePO4 аккумуляторов рассмотрим и сопоставим их основные характеристики. В таблице приведены их усредненные значения. Точные характеристики элементов питания зависят от бренда производителя и указаны в технических паспортах (datasheet).

Параметр оценки

Li-ion

LiFePO4

Номинальное напряжение

3,6–3,7 В

3–3,3 В

Диапазон рабочих напряжений

2,8–4,2 В

2–3,6 В

Диапазон рабочих температур

От -20 до +60 °С, но желательно – от +15 до +25 °С.

От-30 до +50 °С.

Срок службы

500–1000 циклов

Более 2000 циклов (до момента сохранения 80% исходной емкости)

Временное снижение емкости и токоотдачи на морозе

Значительное

Незначительное

Время зарядки

≈8 часов

≈4 часа

Энергоемкость (удельная)

Выше

Ниже

Пожаробезопасность

Ниже

Выше

Цена

Ниже

Выше

Эффект памяти

Не наблюдается

Не наблюдается

Устойчивость к перезаряду, способность выдерживать критические напряжения

Меньше

Больше

Подверженность деградации

Выше, особенно при работе на больших токах и при несоблюдении оптимальных температур эксплуатации и хранения.

Меньше

Характеристики АКБ с параметрами 36 В, 12 Ач

Масса – 3 кг,

разрядный ток – до 12 А,

выдаваемая мощность – до 432 Вт, пиковая – 864 Вт.

Масса – 5,5 кг,

разрядный ток – до 35 А,

выдаваемая мощность – до 1260 Вт, пиковая – 2160 Вт.

Типоразмеры

Разные, стандартизированные. Самые популярные – цилиндрические «банки» форм-фактора 18650.

Бывают разных размеров. Производятся в форме призмы, цилиндра и в виде пакетов.

Выводы: LiFePO4 или Li-ion, что лучше?

Какой тип элементов питания лучше использовать в конкретном случае – зависит от выдвигаемых к ним требований и условий предстоящей эксплуатации. В большинстве случаев оптимальным выбором становятся литий-ионные аккумуляторы. Они дешевле, выигрывают по легковесности и при щадящей эксплуатации имеют ресурс около 1000 циклов. Но для более жестких условий эксплуатации (например, для езды на электровелосипеде при низких температурах) стоит выбрать LiFePO4.

Такие аккумуляторные батареи сочетают в себе все достоинства литий-ионных АКБ и лишены их недостатков. Они без ущерба для ресурса переносят пиковые тока нагрузки и заряда, менее склонны к естественной деградации, имеют минимальный саморазряд, большой диапазон рабочих температур и более 2000 циклов заряд-разряд до потери емкости на 20%. Поэтому в плане выносливости и долговечности LiFePO4 батареи выигрывают у остальных литий-ионных АКБ. Но весят литий-железо-фосфатные АКБ больше, чем аналогичные им литий-ионные батареи.

Резюме: Чтобы сделать выбор в пользу LiFePO4 или Li-ion накопителей энергии, нужно правильно расставить свои приоритеты и учесть особенности дальнейшего использования батарей.

Читайте в нашей предыдущей статье о том, как снизить риски при езде на электровелосипеде со скоростью свыше 50 км/ч.

Мощная LI-ION батарея своими руками

Приветствую, Самоделкины!

Как-то недавно у автора возникла необходимость в мощной литий-ионной батареи. В данной статье подробно рассмотрим, как правильно собирается батарея из литий-ионных банок стандарта 18650, короче, все по канонам. Думаю, будет интересно. В данном случае будем собирать батарею с напряжением 14,8В.


Чтобы получить литиевую батарею с таким напряжением, необходимо соединить последовательно 4 банки лития 18650. Для увеличения общей емкости, параллельно к каждой банке подключим еще по точно такой же. Все аккумуляторные банки в данном примере были взяты из старой батареи ноутбука. Автору повезло, и он по дешевке купил полностью рабочий аккумулятор, где было аж 8 банок.

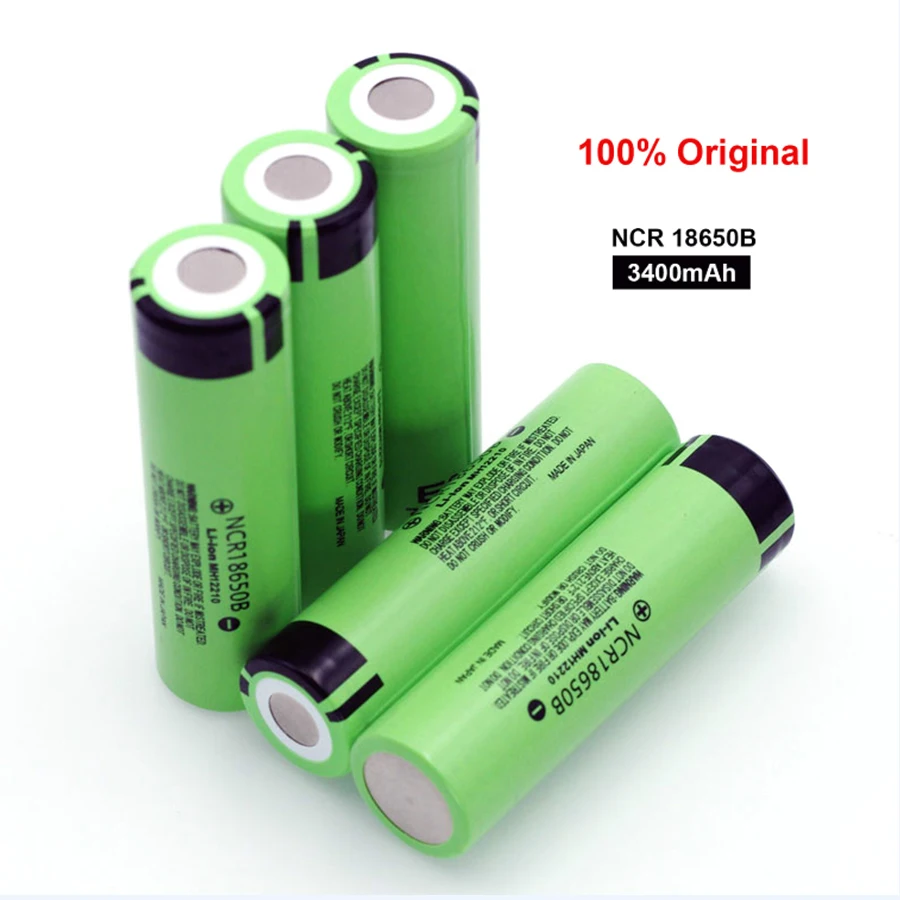

Аккумуляторы, кстати, одни из лучших в своем роде, panasonic как никак. Выбор б/ушных банок в данном проекте обусловлен только тем, что они просто были в наличии у автора. Если же вы планируете собирать аккумулятор для серьезных дел, например, для электротранспорта, естественно предпочтение отдавайте новым, и желательно высоко токовым аккумулятором.

Их можно конечно же купить в Китае, например, заказать на сайте магазина Aliexpress, но советую прежде всего изучить ассортимент в местных магазинах, так как цены иногда могут даже не отличаться от китайских или же отличие может быть незначительным и к тому же ждать посылку не придется.

Так как автор решил использовать не новые аккумуляторы, а б/у, поэтому все банки прошли этап полного заряда с последующим разрядом.


Данная процедура необходима для выявления емкости аккумуляторов. И тут автору повезло, так как при разрядном токе в 1А, емкость почти всех аккумуляторов составила около 2300 мАч. Внутреннее сопротивление банок тоже было примерно одинаковым. Таким образом, общая емкость нашего аккумулятора будет около 4600 мАч при напряжении 14,8В. А в полностью заряженном состоянии, это напряжение будет доходить до 16,8В.

Затем необходимо очистить контакты банок от следов старой контактной сварки. Для этого автор использовал свой любимый подручный инструмент, который он ранее изготовил собственными руками.



Собственно, для этой цели понадобился сам инструмент, а так же специальная насадка для него.

Ранее, специально этого проекта, с Китая были заказаны пластиковые ячейки, которые применяются для сборки батарей с применением аккумуляторных банок стандарта 18650. Извлекаем ячейки из пакета, и соединяем между собой следующим образом:

Далее в отверстия каждой пластиковой ячейки устанавливаем по одному литий-ионному аккумулятору стандарта 18650.



Аккумуляторные банки будем соединять друг с другом при помощи никелевых шин, которые имеют следующие параметры:

Сперва необходимо нарезать никелевую шины на небольшие кусочки нужной длины. Затем приступаем к сварке.

Автор сваривал банки своим самопальным аппаратом для контактной сварки, который он ранее изготовил именно для таких целей.

Подключаем сварочный аппарат, электроды прижимаем к никелевой шине в месте необходимого контакта. Тут все довольно просто, ничего сложного.

Установлены банки таким образом, чтобы контакты для тока съема (или плюс и минус батареи), выходили с одной стороны, что очень удобно.

Аккумуляторные банки дополнительно необходимо зафиксировать, то есть склеить между собой. Это нужно для того, чтобы исключить обрыв точек сварки в случае долговременных вибраций аккумулятора, в общем, чтобы банки не шатались. В идеале для этого желательно использовать герметик. Но автор решает воспользоваться термоклеем. Горячим клеем, при помощи специального клеевого пистолета, проклеиваем места между аккумуляторов.


Проверим, все ли сделали правильно. Для этого подключаем измерительный инструмент (в данном случае мультиметр) и проверяем наличие напряжения на выводах только что собранной аккумуляторной батареи.

Прибор показывает 16.66В. Так и должно быть.
Теперь возьмем контроллер заряда.



Он выполняет несколько функций, в их числе защита аккумулятора от коротких замыканий, а также перезаряда и глубокого разряда. Данная плата как раз предназначена для 4 аккумуляторных банок. Ток срабатывания защиты данной платы составляет 30А. Автор его снизил в 2 раза (до 15А), убрав один из датчиков тока.

Теперь поработаем паяльником. Для начала необходимо облудить контакты нашей батареи.

Затем зачищаем провода от изоляции и их тоже необходимо облудить.




Далее размещаем плату контроллера заряда на подготовленное специально для нее место и припаиваем контакты аккумулятора к соответствующим контактам платы.






Затем приматывает плату контроллера заряда аккумулятора непосредственно к аккумуляторным банкам с помощью скотча.

Получаем единую конструкцию.

Проверяем.


Все работает. Вот так легко и просто можно собирать аккумуляторы с необходимым напряжением на выходе. Кстати, аккумуляторы, которые использовались автором, не являются высоко токовыми. Каждую банку можно разрядить токами не более 5А. С учетом того, что каждый блок у нас состоит из двух параллельно соединенных банок, получается, что такую аккумуляторную батарею можно разряжать током около 10А, а при 15 амперах уже сработает защита.

Благодарю за внимание. До новых встреч.
