Как лудить провода: пошаговая инструкция

Практически во всех сферах электромонтажных работ, моделирования, робототехники, радиоэлектроники используются токоведущие провода, как соединительный элемент электрической цепи.

Среди огромного разнообразия методов соединений для получения качественного электрического контакта может выполняться пайка, клеммное обжатие, болтовое соединение, гильзовая обжимка. Но ни один контакт не может длительно сохранять электрические параметры без предварительного покрытия проводника слоем олова. Поэтому в данной статье мы рассмотрим, как лудить провода и для чего выполняется эта процедура.

Зачем нужно лудить провода?

Не смотря на то, что большинство проводников изготавливается из цветных металлов, особо не подверженных коррозионному разрушению, их поверхность, со временем, все же окисляется. Это приводит к возникновению полупроводникового слоя с довольно большим показателем омического сопротивления, значительно превышающим сопротивление металла. Из-за чего в местах окисления алюминиевых и медных проводов будет возникать чрезмерный нагрев и металла, и окружающих его элементов – изоляции, деталей, конструктивных частей. Перегрев, в свою очередь, может, как вывести со строя оборудование, так и привести к воспламенению горючих частей.

Процесс лужения подразумевает под собой нанесение защитного проводящего слоя на проводник. Такой слой должен равномерно распределяться по контактной поверхности и прочно закрепляться на ней, для чего разработана специальная технология.

Материалы и инструменты, чтобы лудить провода

Для того чтобы лудить провода вам понадобятся специальные вещества, слесарный и электрический инструмент. Их желательно заготовить заранее, чтобы вам не пришлось  отвлекаться от работы и переделывать определенные этапы по-новому.

Сюда относятся:

• Инструмент для снятия изоляции – необходим для удаления диэлектрика с токоведущих частей, позволяет очистить с поверхности проводов полимерный, тканевый или лаковый состав. Можно использовать специализированные приспособления, но их приобретение выльется в приличную сумму, поэтому начинающие радиолюбители и мастера пользуются острым ножом или скальпелем, чтобы зачищать жилы. Рис. 1: специализированное приспособление для снятия изоляции
• Приспособления для удержания и манипуляций с проводами – пассатижи, кусачки, пинцет и прочие. Позволяют перекусить токоведущие жилы, удерживать их под воздействием высоких температур, гнуть, подносить к паяльнику, чтобы лудить и т.д.
• Приборы для разогрева припоя – в зависимости от метода пайки выделяют устройства локального и общего воздействия. Первые из них представлены паяльниками и станциями, которые позволяют лудить провод в определенной точке. Они подходят, чтобы лудить провода малого и среднего сечения локально. Вторые представлены тигелями и печами, которые наполняются лудильной смесью для погружения металлических жил или мест пайки, они позволяют выполнять большие объемы работы и лудить провода большого сечения или целые детали. Рис. 2: разновидности устройств для разогрева припоя
• Флюсы и припои – являются расходными материалами, используются для покрытия проводов, при пайке скруток и т.д. Флюсы наносятся перед тем, как лудить провода, чтобы очистить поверхность и сделать ее более восприимчивой. И те и другие представлены широким ассортиментом, припои отличаются по химическому составу, тугоплавкости и электротехническим свойствам. Одни из них предназначены для медных проводников, другие только для алюминиевых проводников. Флюсы также имеют большой ассортимент, в быту чаще всего используют канифоль и паяльную кислоту, реже применяют подручные средства.

Перечень необходимых материалов и инструментов подбирается непосредственно перед тем, как лудить провода исходя из конкретных задач и особенностей обрабатываемой детали. А о назначении, применении и типах наиболее распространенных припоев и флюсов вы можете узнать из таблиц ниже.

Таблица 1: Наиболее распространенные флюсы для пайки

Наименование флюса	Состав % от общего объема	Область применения флюса	Способ приготовления флюса	Удаление остатков флюса
Канифольные не активные флюсы
Канифоль светлая	Канифоль светлая – 100	Пайка меди и ее сплавов легкоплавкими припоями	Готов к использованию	Спиртом или ацетоном, кистью
Спирто – канифольный	Канифоль – 20 Спирт – 80	Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли
Глицерино – канифольный	Канифоль – 6 Глицерин -14 Спирт – 80	Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковый	Канифоль – 24 Хлористый цинк – 1 Спирт – 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка	Ацетоном, кистью
Канифольный хлористо-цинковый (флюс паста)	Канифоль – 16 Хлористый цинк – 4 Вазелин – 80	Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином
Кислотные активные флюсы.
Хлористо-цинковый	Хлористый цинк – 25 Соляная кислота – 1 Вода – 75	Пайка деталей из чёрных и цветных металлов	Кислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готов	Промывка водой или раствором питьевой соды в воде, кистью
	Канифоль – 16 Хлористый цинк – 4 Вазелин – 80	Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином
	Канифоль – 24 Хлористый цинк – 1 Спирт – 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМ	Ортофосфорная кислота (плотность 1,7) – 16 Спирит этиловый – 1,6 Вода – остальное	Пайка меди, серебра, константана, платины, нержавеющей стали, черных и других металлов	Кислоту медленно вливают в посуду и затем добавляют спирт	Промывка водой, кистью

Таблица 2: Наиболее популярные припои для пайки паяльником

Марка припоя	Состав % от общей массы	Температура плавления ˚С	Прочность при растяжении кг/мм	Область применения
Сплав Вуда	Олово – 12,5 Свинец – 25 Висмут – 50 Кадмий – 12,5	68,5	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав д Арсе	Олово – 6,9 Свинец – 45,1 Висмут – 45,3	79	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50 Сплав Розе	Олово – 25 Свинец – 25 Висмут – 50	94	–	Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33	Олово – 33,4 Свинец – 33,3 Висмут – 33,3	130	–	Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник)	Олово – 61 Свинец – 39	190	4,3	Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61М	Олово – 61 Свинец – 37 Медь – 2	192	4,5	Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90	Олово – 90 Свинец – 10	220	4,9	Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40	Олово – 40 Свинец – 60	238	3,8	Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30	Олово – 30 Свинец – 70	266	3,2	Для лужения и пайки деталей из меди, ее сплавов и стали
ПОС-10	Олово – 10 Свинец – 90	299	3,2	Для лужения и пайки контактных поверхностей в радиоаппаратуре
Авиа – 1	Олово – 55 Цинк – 25 Кадмий – 20	200	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен
Авиа – 2	Олово – 40 Цинк – 25 Кадмий – 20 Алюминий – 15	250	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен

Пошаговая инструкция

Наиболее простым и распространенным способом, чтобы лудить поверхность, является обработка паяльником, поэтому рассмотрим детально такой способ. После того, как вы подготовили все необходимое, чтобы лудить провода, выполните следующие операции:

• Определите длину обрабатываемого участка – рекомендуется лудить отрезки в пределах от 10 до 50мм. Если нет каких-либо конкретных требований к этому параметру, то оптимальным будет расстояние в 10 – 20мм.
• Очистите отрезок провода от изоляционного покрытия, в данном примере используется острый нож, но можете применять и другие инструменты. Рис. 3: удалите изоляцию

Соблюдайте осторожность при удалении слоев диэлектрика, чтобы не повредить жилу, что особенно  актуально для многожильных проводов, так как это существенно уменьшит их поперечное сечение.

• При наличии на проводах лаковой изоляции ее также следует удалить до появления металлического блеска. Рис. 4: очистить лак с провода

Для этого можете использовать тот же нож, но это не всегда представляется удобным. Так как тонкие проводники легче обрабатывать наждачной бумагой, напильником или химическими реагентами. Многожильные марки проводов необходимо распушить, чтобы обработать их со всех сторон.

• Перед тем как лудить, необходимо очистить жало от остатков припоя, нагара, кусочков металла. Это можно сделать при помощи наждачки или напильника, особо крупные наплывы можно удалить ножом. Рис. 5: Очистьте жало паяльника
• Включите паяльник и дождитесь его полного прогревания. Если вы начинающий радиолюбитель и еще не можете опередить достаточность нагрева по времени или внешним признакам, коснитесь жалом паяльника олова, припой должен моментально расплавиться – это значит, что вы можете начинать паять паяльником. Рис. 6. Опробуйте достаточность прогрева паяльника

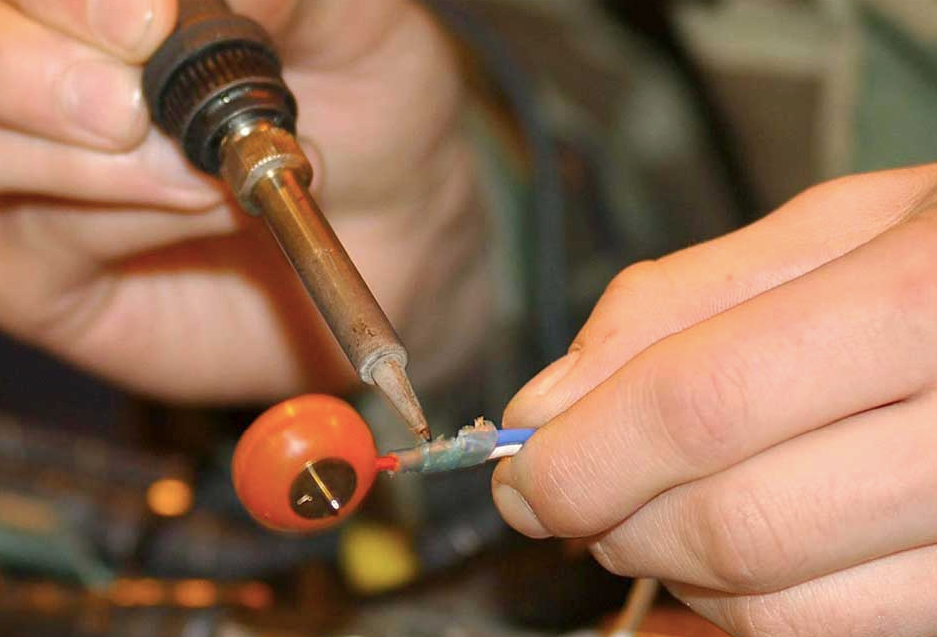

• Нагрейте паяльником зачищенные жилы и поместите их в канифоль. Рис. 7: опустите провод в канифоль

Дождитесь плавления флюса и аккуратными движениями проверните провод под жалом. Добейтесь равномерного распределения канифоли по поверхности. Если вы не будете лудить канифолью, а используете какие-либо специальные флюсы, технология их применения может отличаться.

• Разогрейте припой и нанесите его на кончик провода, если флюса оказалось достаточно, и он равномерно распределился по все поверхности, олово быстро покроет нужную вам площадь. Рис. 8: нагрейте и наберите припой

Поверните провод у жала паяльника, чтобы слой  олова попал на всю площадь электрического контакта.

• После лужения внимательно осмотрите слой припоя, он должен иметь гладкую, ровную  поверхность светлого цвета. Если ваш результат отличается (имеются комочки, неравномерное распределение или темные пятна), то лучше повторить процедуру и полудить провода снова.

В виду большого разнообразия медных и алюминиевых проводов, типов электрических соединений лудить такие элементы нужно по-разному, соблюдая определенную технологию. Такие знания доступны опытным радиолюбителям, но мы рассмотрим самые часто встречающиеся из них.

Советы профи о том, как лудить провода

Если под рукой нет заводского флюса, очистить поверхность от оксидов поможет таблетка аспирина, деревянная дощечка или пластик. Каждый из этих компонентов достаточно расположить под проводник и паяльник, а выделяемые из них при нагревании вещества дадут нужный эффект.

Наиболее эффективно лудить аспирином – это универсальное средство, пластик хорошо подходит для мелких многожильных марок кабельно-проводниковой продукции. Дерево требует длительного нагревания и прожигания до появления дыма, поэтому его целесообразно использовать как вспомогательный элемент.

Новые детали, которые вы достаете из упаковки, можно сразу паять, их ножки уже очищены заводом изготовителем, и их не нужно лудить, так как припой равномерно и прочно сцепиться с поверхностью без этого.

Рис. 9: пайка  новой детали без лужения

Если вы собираетесь лудить большую длину или обмоточные провода, лучше возьмите тигель, паяльником эту процедуру выполнять нецелесообразно.

Рис. 10: обжечь покрытие тонких проводов

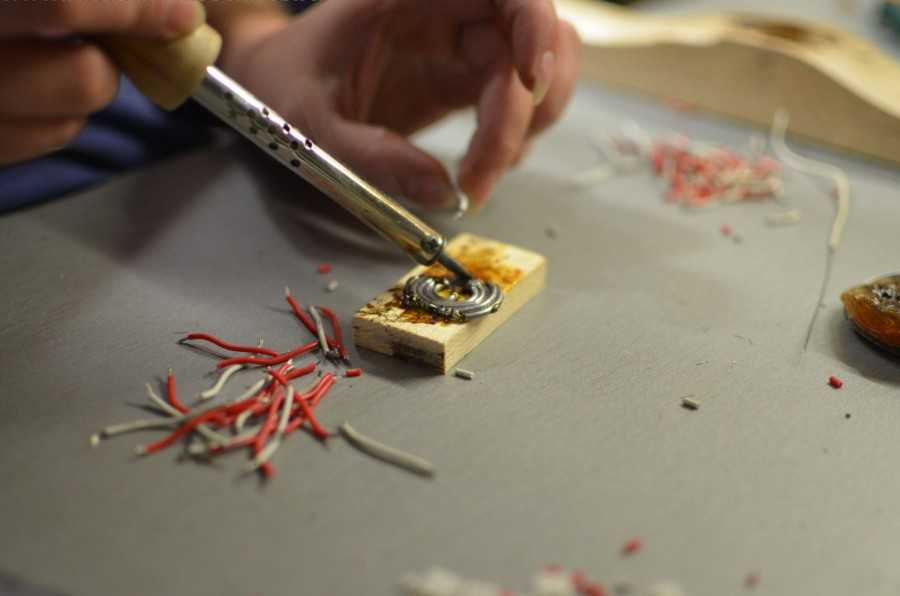

Для того чтобы припаять или залудить скрутку слаботочных проводников, к примеру, в гарнитуре мобильного телефона или наушниках, медную поверхность очищают от лака. Но делать это вручную довольно сложно, поэтому куда проще обжечь жилы зажигалкой и очистить от нагара.

Чтобы эффективно лудить металл старайтесь работать не ребром конца паяльника, а его плоской частью. Это увеличит площадь рабочей поверхности и улучшит прогревание.

Учтите, что со временем классические паяльники разогреваются еще больше, поэтому легкоплавкие припои могут скатываться с жала еще до того, как вы поднесете их к проводам. Чтобы избежать такого эффекта, не стоит включать устройство заблаговременно, сделайте это непосредственно перед тем, как начать лудить провод.

Видео инструкции

Лужение и пайка проводников — презентация онлайн

Похожие презентации:

Технология перевозочного процесса

Организация работы и расчет техникоэкономических показателей участка механической обработки детали

Грузоподъемные машины. (Лекция 4.1.2)

Безопасное проведение работ на высоте

Геофизические исследования скважин

Система охлаждения ДВС

Эксплуатация нефтяных и газовых скважин. Курс лекций в слайдах

Требования безопасности при выполнении работ на высоте

Проект по технологии «Скалка» (6 класс)

Конструкции распределительных устройств. (Лекция 15)

1. Лужение и пайка проводников

Ребята, сегодня мы с вами учимся паять. Осталось доделать монтажную
плату и можно пробовать свои силы в пайке проводников. Работа
паяльником – увлекательная и интересная, но она требует терпения и
соблюдения правил безопасности! Потому что паяльник – нагревательный
инструмент, включаемый в сеть 220 В!

2. Лужение и пайка проводников

Итак, приступим. Кроме нашей платы, нам понадобятся:
паяльник с подставкой (в подставку можно положить
канифоль), припой ПОС-61, флюс активный ЛТИ-120. Кроме
этого, на стол лучше положить подкладку, например из ДВП,
или толстого картона

3. Лужение и пайка проводников

Сначала нужно понять, как вообще происходит пайка.. Пайка
немного похожа на склеивание. Но соединять проводники
клеем нельзя – клей не проводит электричества. Поэтому
связующее при пайке – припой, специальный сплав из
различных металлов. В нашем случае используется смесь из
61% олова и 39% свинца. Такая смесь легко плавится
паяльником и прекрасно покрывает медные проводники
Но к загрязненному проводнику припой все же «прилипает» не всегда.
Для облегчения процесса пайки используют жидкие и твердые флюсы,
например сосновую канифоль. Флюс предварительно наносится на
проводник, после чего его покрытие припоем с помощью паяльника не
вызывает проблем

4. Лужение и пайка проводников

Теперь приступим к работе. Включаем паяльник на подставке. Пока
он нагревается, тщательно покрываем флюсом с помощью кисточки
каждый гвоздик со всех сторон:

5. Лужение и пайка проводников

Через примерно 5 мин пробуем поднести к жалу паяльника
кончик припоя. Если паяльник готов к работе – припой тотчас
расплавится и небольшая капелька останется на паяльнике:

6. Лужение и пайка проводников

Теперь подносим жало паяльника к гвоздику платы и
начинаем тщательно обрабатывать со всех сторон

7. Лужение и пайка проводников

Готово, гвоздик покрыт припоем, т.е. мы его пролудили, а сам
процесс называется «лужение». Проделываем то же самое с
остальными гвоздиками-контактами. Посмотрите
видеоматериал «лужение платы» к этому уроку

8. Лужение и пайка проводников

Бывает, что некоторые контакты упорно не хотят лудиться. Можно
быстро опустить паяльник в канифоль (при этом пойдет много дыма,
это нормально), и попытаться снова. Если гвоздик совсем почернел,
нужно взять ножницы, и одним из лезвий счистить всю грязь с него,
после чего пролудить его.

9. Лужение и пайка проводников

Получилось? Нужно постараться, так как от качества лужения будет
зависеть ваша дальнейшая работа с этой платой.

10. Лужение и пайка проводников

А теперь потренируемся паять на этой плате, для начала это будут
провода. Дополнительно нам понадобятся: бокорезы, ножницы,
провод многожильный, нож

11. Лужение и пайка проводников

Зачистим провод. Мы с вами учились пользоваться кримпером,
теперь придется поработать ножницами или ножом. Способ 1:
кладем провод на подложку и аккуратно надрезаем ножом изоляцию
со всех сторон, стараясь не прорезать провод насквозь. Способ 2:
Надрезаем точно так же провод ножницами по кругу, стараясь
сохранить жилу. Снимаем примерно пол сантиметра изоляции

12. Лужение и пайка проводников

Надрезанная изоляция легко снимется с провода пальцами.
Отрезаем провод на 5см и зачищаем с другой стороны. Делаем еще
один такой же провод. Не забываем скручивать очищенную жилу на
концах проводов, как я вас учил

13. Лужение и пайка проводников

Теперь лудим провода. Первый вариант – берем каплю припоя на
паяльник, и приложив кончик провода к куску канифоли, водим по
нему сверху паяльником. Припой должен пропитать проводник.
Второй вариант – мажем кисточкой ЛТИ-120 на кончик провода и
покрываем припоем, как с гвоздиками. При каком варианте лудить
легче?

14. Лужение и пайка проводников

Вот что должно получиться. Остается припаять их к плате. Подносим
кончик провода к гвоздю-контакту на плате так, чтобы они
соприкасались

15. Лужение и пайка проводников

Провод и гвоздик должны быть параллельны, но при этом должен
быть некоторый нахлест. Обязательно посмотрите видеоматериал,
как правильно припаивать провод. Нагреваем кончиком паяльника
одновременно и контакт на плате и провод. Припой, который уже
содержится на них, сольет их воедино. Убираем паяльник,
продолжая удерживать провод и ждем 5 сек, это важно! Припой
должен остыть.

16. Лужение и пайка проводников

Припаиваем к плате второй конец провода, как показано на фото.
Если при нагреве не происходит слияния – припоя мало. Добавьте на
паяльник припоя с проволочки. Если припоя много – на контакте
повиснет капля, это тоже плохо! лишний припой нужно расплавить и
убрать с платы. Пайка должна быть аккуратной!

17. Лужение и пайка проводников

Припаиваем к плате второй провод. Теперь усложним задачу, и
сделаем еще 2 провода, но длиной 6 см. Очищаем и лудим
аналогично

18. Лужение и пайка проводников

Пробуем припаять их туда, где уже есть проводники. Предыдущая
пайка может отпаяться. Постарайтесь удержать оба провода, чтобы
припой застыл. Не трогайте разогретые части проводов, это чревато
ожогом

19. Лужение и пайка проводников

Вот что должно у вас получиться. Постепенно, чем больше вы будете
паять – тем легче вам будет и тем качественнее станет ваша работа!
Буду признателен, если отправите мне в группе Viber результат
работы, чтобы я оценил и указал на ошибки

English     Русский Правила

Медная проволока для лужения витража

1 июля 2022 г. 23 июля 2020 г.

18 комментариев

Лужение медной проволоки для витражей дает вам возможность добавить декоративные детали из проволоки в вашу работу. Если вы заинтересованы в этом — а почему бы и нет, они прекрасны! – вы можете сэкономить деньги, изготовив луженую проволоку своими руками. В этом видео показано, как снять пластик с электрического провода и лужить (покрывать) его слоем припоя.

Причина, по которой мы используем луженую проволоку для витражей, заключается в том, что она впитывает патину, и вы можете сопоставить ее с патиной в своем проекте.

Вы всегда можете выбрать удобный маршрут и купить луженую проволоку, внушительный ассортимент проволоки вы найдете здесь (филиал). Иногда приятно упростить себе задачу 🙂

Калибры для проволоки

Проволока бывает разного сечения и толщины. Чем меньше номер калибра, тем толще провод, что для меня кажется неправильным! Вы должны выбрать правильный размер для приложения.

Это даст вам некоторое представление о разной ширине и о том, для чего их можно использовать:

Калибр 14-18 подходит для большинства проектов с витражами. Калибр № 14 хорош для подвешивания, а № 18 — для более декоративных витражей.
Всегда есть место для расширения границ — если вы хотите сделать что-то очень деликатное, например, кошачьи усы, вы можете сделать их еще тоньше — например, № 22. Залуживать эту тонкую проволоку сложно, так как она очень тонкая, поэтому вы можете использовать ее как есть. Что-то немного толще — например, прямой стебель цветка — может быть проволокой № 12.

Луженая медная проволока

Предварительно луженая проволока — это проволока, покрытая припоем. Вы можете сделать это дешево, купив медную проволоку или еще дешевле, переработав электрический провод.

Зачистка электрического провода

• Найдите электрический провод длиной около 1 м подходящего сечения
• Снимите пластиковый кожух. Если у вас есть инструмент для зачистки проводов, отлично! Но если нет, то можно использовать канцелярский нож. Из соображений безопасности важно всегда делать это вдали от вас а не к вам.
• Хитрость заключается в том, чтобы оставить нож в том же положении и потянуть проволоку на себя. Положите нож почти на верстак, крепко держите его и медленно тяните проволоку на себя. Это снимает пластиковое покрытие. Делайте это поэтапно.
• Когда вы приблизитесь к концу, снимите остаток.

Выпрямление провода

После того, как вы спасли медный провод, вам нужно выпрямить его.

• Возьмите плоскогубцы и очень толстую ткань или полотенце
• Крепко проденьте проволоку через полотенце и протяните изогнутую проволоку 2 или 3 раза. Это исправляет все перегибы в нем

• Наконец, очистите его влажной стальной ватой, чтобы он лучше принимал припой. Не забудьте при этом маску и перчатки, так как маленькие кусочки стали проникнут повсюду.

Инструкции по лужению медной проволоки

Теперь лужение медной проволоки для витража!

• Покройте провод флюсом с помощью губки, так как он хорошо покрывает провод. Флюс обеспечивает дополнительную очистку и позволяет принимать припой.
• Убедитесь, что вы закрываете весь провод.
• Возьмите каплю припоя или нанесите немного припоя на наконечник утюга и проведите утюгом вдоль провода, покрывая провод припоем.
• Когда вы научитесь лужить медную проволоку, вы можете держать утюг неподвижно и протягивать под него проволоку, покрывая ее.

• Убедитесь, что вы закрываете весь провод.
• Когда все будет покрыто, аккуратно удалите все шероховатости стальной мочалкой, и все готово.
• Не держите вату слишком туго, потому что вы можете удалить припой и снова получить медь, если будете слишком жестоки с ней.

Вот и все! Вы создали свою собственную луженую проволоку, точно такую ​​же, как проволока, которую вы покупаете в магазине. Вы можете использовать его для добавления декоративных деталей к своим проектам или для подвешивания ловцов солнца.

Дополнительные ресурсы

Узнайте, как проволока может дополнить вашу декоративную пайку витражей с помощью этих идей здесь.

Попробуйте декоративную пайку для работы с проволокой здесь

Медная фольга для пайки

Как использовать проволоку для добавления декоративных деталей

Я получаю небольшой процент от выбранных поставщиков (не от вас!), если вы покупаете новые блестящие инструменты после перехода по ссылке с моего сайта. Заранее спасибо за вашу поддержку.
AMAZON . Как партнер Amazon я зарабатываю на соответствующих покупках.

Что такое лужение? И почему это важно?

«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

Олово является отличным источником материала, используемого для покрытия соединений, и материалов, используемых в соединениях, имеющих пайку. Процесс, называемый лужением, делает возможными многие вещи, о которых вы, возможно, никогда не думали. Хотя олово является недооцененным минералом во всем мире, оно обеспечивает некоторые важные преимущества и значение для электроники, защиты металлов и их упрочнения.

Процесс лужения заключается в том, что что-либо покрывается слоем расплавленного олова. Лужение имеет решающее значение, поскольку оно ограничивает коррозию металлических устройств, деталей и паяных соединений; зачищает концы проводов; и продлевает срок службы вашего паяльного наконечника.

Пайка и работа с проводами — грязная и сложная работа. Концы проводов сминаются и их трудно продеть в отверстия, а наконечник паяльника имеет тенденцию к загрязнению, шероховатости и почернению. Тем не менее, критический процесс лужения очищает многие аспекты работы с электроникой, пайкой и проводкой. Читайте дальше, чтобы узнать больше о лужении и почему это необходимо.

Что такое лужение?

Простое определение лужения — это когда расплавленный оловянный материал добавляется на поверхность других металлических изделий, обычно во время пайки. Лужение постоянно используется при пайке соединений электрических проводов, медных труб и медных пластин и даже может быть добавлено к наконечнику паяльного пистолета, чтобы улучшить и продлить его эффективность. Добавление оловянного материала к проводам и наконечнику паяльного пистолета необходимо для большинства паяльных работ.

Лужение поверхности предметов, которые вы паяете, является стандартной практикой и означает добавление расплавленного оловянного материала на поверхность жала, контактной площадки и проводов, с которыми вы работаете.

Как завершить лужение

Лужение следует начинать с наконечника паяльника. После того, как жало очищено и покрыто оловом, вы можете нанести припой на провод. Проволока должна иметь оловянное покрытие между жилами проволоки. Читайте дальше, чтобы узнать больше о том, как завершается лужение и почему оно улучшает припой от пистолета к медным материалам, таким как провода, трубы и листы.

Лужение жала паяльника

После пайки на жале паяльника появится ржавчина и черные точки. Этот мусор возникает из-за отсутствия оловянного материала, нанесенного на жало паяльника. Поскольку на наконечниках паяльника отсутствует оловянное покрытие, вам следует завершить лужение наконечника паяльника, прежде чем приступать к пайке проводов.

Лужение жала паяльника продлевает срок его службы и облегчает пайку проводов. Основное лужение жала паяльника необходимо перед выполнением любых эффективных паяльных работ. Подробнее об этапах процесса лужения жала паяльника читайте ниже.

1. Прекратите пайку, если заметите черные точки или ржавчину на жало вашего паяльника.
2. Очистите жало паяльника с помощью латунного чистящего средства для жала или влажной губки до полного удаления мусора или грязи.
3. Добавьте небольшое количество припоя на наконечник , чтобы защитить его от пайки в будущем.
4. Очистите лишний припой с жала паяльника влажной губкой или латунным очистителем для жала.
5. Добавьте припой или флюс со смоляным сердечником , который идеально подходит для жала паяльника, поскольку помогает припою сцепляться с жалом.
6. Снова начните пайку , как раньше, пока наконечник снова не загрязнится.
7. Повторите описанные выше шаги по мере необходимости.

(Источник: Паяльная станция)

Лужение проволоки

Лужение проволоки — один из лучших способов повышения производительности. Лужение проволоки отлично подходит по нескольким причинам, в том числе:0035

Легче работать с паяльником, если он покрыт оловом

Добавление оловянного материала в качестве покрытия на провода — отличный способ сделать процесс пайки более чистым и легким в работе.

Некоторые конкретные советы по лужению провода включают:

• После лужения жала паяльника поместите его на провод на две секунды.
• Нанесите припой на провод, поместив утюг на провод на несколько секунд.
• Когда припой начнет плавиться и стекать на провод, дайте расплавленному припою тонкий слой покрытия.
• Не перегревайте провод, иначе вы рискуете его расплавить.
• Менее дорогая проводка с дешевой изоляцией может расплавиться при слишком длительном нагреве.
• Если медный сердечник оголен, значит, вы слишком долго нагревали провод и должны начать припаивать новый кусок, отрезав его для начала заново.
• Когда проволока заполнена, но не расплавилась слишком сильно, пора снимать. Удалите паяльник, отрезав конец ножницами для проволоки, и очистите конец жести ножницами.
• Отрежьте лишнюю жесть, которая могла свернуться в конце работы.

(Источник: Media College)

Почему лужение важно

Лужение — отличный способ защитить и очистить процесс пайки и работы с электрическими проводами или другими хрупкими металлическими поверхностями, такими как медная фольга. Лужение — это процесс, который трудно выполнять чисто и последовательно. Тем не менее, это необходимо для прочного соединения, чистой проводки и защиты поверхностей во многих проектах по пайке металлов.

Большинство начинающих рабочих, использующих паяльники, обычно не используют флюс в качестве материала, покрывающего припой. Вместо этого новичок будет использовать припойную канифоль с флюсовым сердечником. Однако флюс — это материал, который и очищает, и распределяется по поверхности пайки. Его лучше добавлять отдельно, вплавляя детали в припаиваемую поверхность, чем использовать стержень с флюсом в центре.

Лужение — это процесс, который во многом похож на традиционный флюс. Поскольку оловянный материал, используемый для покрытия при лужении, используется в качестве флюса при пайке, машиностроении, изготовлении или производстве в целом, это необходимо по многим причинам. Узнайте больше причин ниже, почему лужение имеет важное значение.

(Источники: Superior Flux, блог Delphi)

Что такое лужение проводки

Основная задача проводов заключается в передаче электрического тока из одного места в другое. Качество материала провода влияет на эффективность способности провода передавать электричество. Однако процесс введения олова в металл и провода, используемые для электричества, значительно повышает эффективность их передачи.

Основной функцией лужения проволоки является нанесение расплавленного оловянного материала в качестве покрытия на электропроводку. Почти все проекты пайки электропроводки выигрывают от лужения паяльника и проводов, с которыми вы работаете в первую очередь.

Когда вы работаете с проводами паяльником, лужение является отличной идеей: по мере того, как олово плавится и растекается по покрытию проводов и в него, повышается однородность поверхности провода. Лужение провода улучшает проводимость и эффективность проводов только в той мере, в какой конкретный материал провода поддается пайке.

Подробнее о различиях электрических проводов, которые можно паять и использовать в процессе лужения, читайте ниже.

Материал из проволочного металла	Относительная проводимость (с одним из самых высоких)	Прочность на механическую работу	. Стоимость	Легкость пайки
Медь	1	Среда	100 градусов Цельсия	Poor	Low	Medium
Copper-Covered Steel	3	Medium	200 degrees Celsius	Medium	Medium	Medium
High Strength Alloys	2	High	200 градусов Цельсия	Низкий	Высокий	Высокий
Нержавеющая сталь	4	Высокий	879 градусов Цельсия0244	Высокое	Высокое	Низкое

Почему важно лужение проводов

Лужение улучшает качество проводов с покрытием во многих отношениях. Диапазон рабочих температур увеличивается при покрытии проволоки оловом. Также лужение повышает коррозионную и водостойкость проводов. Наконец, лужение на проводах увеличивает механическую прочность медных проводов.

Свойства проводов, особенно неизолированных медных и медных поверх стальных проводов, требуют поддержки их общей прочности и коррозионной стойкости. Покрытие проводов в процессе лужения также помогает всем проводам с проводимостью для электричества и механического напряжения из-за действий, применяемых к проводам, таких как скручивание, зачистка и пайка.

Наконец, контактное сопротивление проводов со временем всегда увеличивается. Увеличение контактного сопротивления ваших электрических проводов означает, что может произойти внезапное падение напряжения в месте соединения ваших проводов. Лужение помогает снизить контактное сопротивление, которое со временем увеличивается в зависимости от толщины слоя олова, наносимого на провода и поверхности соединений.

В целом, лужение проволоки невероятно экономично и увеличивает выходную мощность, проводимость, прочность и снижает контактное сопротивление. Покрытие проводов оловом экономически выгодно и во многих отношениях лучше, чем другие варианты покрытия проводов. Читайте дальше, чтобы определить основные различия между проводами с оловянным покрытием и другими материалами, используемыми для покрытия электрических проводов.

(Источник: Cable Manufacturing and Assembly Co.)

Когда лужить и не лужить провода

Когда вы завершаете лужение проводов, правильные методы дают наилучшие результаты лужения. Однако лужение не всегда подходит для ваших проводов. Читайте дальше, чтобы узнать больше о случаях, когда уместно лужение электрических проводов и когда лужение электрических проводов неуместно.

Не следует использовать процесс лужения электрических проводов при соблюдении следующих условий:

• Проволока является частью резьбового соединения : Резьбовое соединение зависит от затягивания винта и гайки на проводе. Затяжка винта и гайки удерживает провод на месте и создает стабильную электрическую связь проводимости. Если вы затянете винт и гайку в месте пайки, лужение треснет или разрушится.
• В проводах используются обжимные наконечники : Обжимные наконечники аналогичны резьбовым соединениям. Обжим с большим усилием прижимается к проводному соединению. Плотная фиксация связывает провод на месте и создает проводимость. Если обжимной наконечник затянется на проводе с лужением, пайка может сломаться.
• Проволока образует плетение : Проволока соединяется, когда покрытие проводов отслаивается, а отдельные нити проволоки соединяются вместе в тканую сетку. Пайка с процессом лужения может нарушить проводимость сетки.

(Источник: EPTAC)

Вы должны использовать процесс лужения проводов при соблюдении следующих условий:

• Провода, которые подключаются к простым клеммам : Провода, входящие в простые клеммы, хорошо удерживаются на месте с помощью лужения . Провода с покрытием из лужения безопасны и очень хорошо проводят электричество к простым клеммам.
• Когда требуется улучшенное паяное соединение : Большинство электрических проводов увеличивают прочность и электропроводность при добавлении луженого покрытия на провода.
• Когда провода имеют высокие температурные требования : Пайка электрического провода с оловянным покрытием улучшает температурный диапазон, в котором провод может выдерживать и работать. Если у вас есть проводка, которой нужны жаропрочные свойства, лужение – отличный вариант.
• Если провода находятся в агрессивной или окислительной среде , иногда провода подвергаются воздействию внешних или домашних элементов. Когда провода оголены, они накапливают окисление ржавчины и даже начинают корродировать быстрее, превращая электропроводность проводов в менее эффективные провода. Луженая проволока, подвергающаяся воздействию элементов, устойчива к коррозии и окислению.
• Бюджетный вариант для проектов «сделай сам»: не все проекты требуют долговечности и качественной пайки и покрытия проводов серебром. Серебро дорого и не требуется для обычных металлических соединений, соединяемых с помощью пайки. Лужение — отличная и более дешевая альтернатива некоторым другим, более дорогим методам покрытия электропроводки.

(Источник: Cable Manufacturing and Assembly Co.)

Лужение проводов по сравнению с другими покрытиями проводов

Информация в этой статье указывает на то, что лужение является наиболее экономичным и лучшим вариантом покрытия проводов на рынке. Однако стратегия покрытия проволоки не ограничивается лужением . Некоторые материалы отлично подходят для покрытия проволоки. В таблице ниже показаны наиболее распространенные типы материалов, которые используются для покрытия проволоки.

См. ниже различия и сходства между наиболее популярными и полезными материалами, используемыми для покрытия проводов помимо лужения.

Wire Coating Material	Benefits	Downfalls
Tin	Cost-effective Easy to work withGood for electrical conductivityDoes not require flux for soldering wiresLimits conduct resistance	Low-temperature сопротивлениеКонтактное сопротивление увеличивается со временем. Плохая стойкость к коррозииНизкая прочность для механической обработки
Никель	Очень доступный вариант Повышает термостойкость и рабочую температуру провода до более чем 450 градусов Цельсия Возможность обжатия сразу.	Уменьшает электропроводность проводовТребует дополнительных поправок в качестве флюса для покрытия проводовМенее доступный, чем оловоСопротивление контакта со временем увеличивается.
Серебро	Увеличивает электропроводность провода. Делает неизолированный провод намного лучше для диапазона рабочих температур. Очень хорошо подходит для пайки. Сохраняет контактное сопротивление на низком уровне в течение всего срока службы провода	Очень дорого

(Источник: Cable Manufacturing and Assembly Co.)

Лужение жала паяльника

Другой основной целью лужения является покрытие жала паяльника. Покрытие жала паяльника отлично подходит для поддержания чистоты пайки и повышения эффективности проводов, с которыми вы работаете. Ваша пайка выглядит и ощущается лучше из-за более эффективной теплопередачи и потоков, которые производит чистое жало паяльника.

Лужение также предотвращает окисление жала паяльника и образование некрасивых грязных отложений из-за воздуха на поверхности утюга. Железное жало паяльника окисляется под воздействием кислорода. Окисление снижает эффективность жала паяльника и ограничивает передачу тепла от паяльника к поверхности и проводам, с которыми вы работаете.

Для лужения и покрытия жала паяльника необходимо выполнить несколько шагов. Лучше всего добавлять олово в жала паяльника перед каждой пайкой и после каждого сеанса пайки. Ваша пайка может стать чище и эффективнее, если вы добавите олово в паяльное жало между каждыми двумя или тремя паяльными соединениями . Всегда держите наконечник консервированным .

Лужение жала продлевает срок службы жала паяльника и позволяет лучше и эффективнее работать с проводами. Обязательно прочитайте ниже, чтобы узнать, какие шаги лучше всего предпринять при лужении жала паяльника, прежде чем продолжить пайку.

1. Очистите наконечник либо влажной губкой, либо соскребая наконечник металлическим скребком.
2. Расплавьте свежий слой или покрытие на жало паяльника. Убедитесь, что весь наконечник покрыт и выглядит блестящим и гладким.
3. Приступайте к пайке сразу после нанесения покрытия на наконечник.
4. Нанесите свежий оловянный материал на жало паяльника после каждых нескольких паяных соединений.
5. В конце сеанса пайки залудите наконечник в последний раз, протрите его, затем выключите утюг и уберите на хранение, когда он остынет.

(Источник: Weller Tools)

Лужение медных водопроводных труб

Медные трубы являются одним из наиболее распространенных материалов, используемых для подачи воды по дому. Если вы домовладелец, желающий сэкономить немного денег, или мастер, который ищет более продвинутый, но доступный проект с медными трубами для вашего дома, читайте дальше, чтобы узнать больше о том, как лужение труб паяльником — это навык, который можно освоить в домашних условиях.

Лужение и пайка медных водопроводных труб в вашем доме относительно проста и состоит из двух основных этапов. Первым шагом является подготовительная работа, а это означает, что вам необходимо подготовить пространство вокруг и на стыках медных труб, над которыми вы работаете. Вторым шагом является нагрев стыка соединяемых труб и добавление припоя с флюсом для лужения, чтобы соединить трубы вместе.

Пайка труб может показаться сложной и лучше доверить ее профессионалам. Тем не менее, этому процессу лужения трубок, называемому «запотеванием» трубок, можно научиться, выполнив несколько простых шагов. Хорошей идеей будет заранее выполнить эти шаги на тренировочных трубках, прежде чем приступить к работе с реальными трубками. Подробнее о конкретных шагах, необходимых для лужения медных водопроводных труб, читайте ниже:

1. Осмотрите и очистите трубу от любых остатков резки , таких как заусенцы, осколки или выступы, с помощью мелкой наждачной бумаги. Если труба грязная, никогда не используйте абразивные чистящие средства или растворы для создания пленки. Пленки и покрытия из чистящих средств создают барьер паяного соединения, который делает соединения более слабыми.
2. Оберните наждачную шкурку вокруг пальца и очистите вход каждой трубы . Ваша труба нуждается в тщательной очистке при пайке с лужением. При очистке трубы вам нужно сосредоточиться на первых нескольких дюймах внутри и снаружи трубы. Устье трубы необходимо для получения гладкой и чистой. Чистый и гладкий фитинг трубы гарантирует, что соединение будет здоровым и лужение будет успешным. Инструмент, который больше всего помогает при грубой очистке и шлифовании мусора, — это проволочная щетка, которую вы вращаете внутри трубы.
3. Не прикасайтесь к трубке после того, как вы чистите и чистите трубку, пока она не станет яркой и блестящей, как новый пенни. Масла и грязь с ваших рук сделают беспорядок.
4. Нанесите тонкий слой лужения на жало паяльника и очищенные участки медной трубы, с которой вы работаете. Удалите излишки тряпкой или щеткой.
5. Зажгите пропановую горелку на расстоянии двух дюймов от фитинга над участком трубы . Обязательно наденьте защитные очки и повесьте огнезащитную ткань на любые поверхности, которые могут загореться в пределах фута от места пайки.
6. Медленно проведите горелкой по участкам с лужением в течение примерно десяти секунд или пока лужение не нагреется достаточно для плавления. Когда медь темнеет, шипит, пузырится и дымится, поверхность протравлена ​​и готова к склеиванию.
7. Соедините две секции трубы и скрутите их вместе. Когда вы скручиваете трубы, луженый материал распределяется по окружности паяного соединения. Убедитесь, что материал распределяется внутри и снаружи. Сотрите лишний луженый материал.
8. Нагрейте каждый конец медной трубы . Убедитесь, что ваш факел настроен на пламя «бутона розы» меньшей мощности. Пламя должно охватывать периметр трубы и доводить лужение до температуры «запотевания» по всему периметру. Нагрейте весь участок стыкового шва.
9. Держите пропановую горелку под углом девяносто градусов , нагревая весь стык. Если вы сделаете трубу достаточно горячей, припой расплавится или «потечет», как только вы прикоснетесь к трубе.
10. Расплавьте или «вылейте» припой на место соединения трубы и вокруг него, поддерживая постоянный нагрев на протяжении всей работы.
11. Убедитесь, что вы добавили лужение на наконечник и новые соединения , когда будете работать с разными участками трубы.
12. Используйте чистую тряпку, чтобы вытереть излишки припоя с каждого соединения , когда закончите. Убедитесь, что ваш фонарь находится в безопасном и надежном месте, чтобы уменьшить вероятность ожогов или возгорания.

(Источник: Боб Вила)

Лужение листов меди

Иногда плоские листы меди необходимо соединить. Пайка этих плоских листов вместе с лужением стыков — отличное решение. Листы меди и другие виды металлических листов используются в жилищном строительстве для поддержки тяжелых балок в кровельных и водопроводных опорах все время . Некоторыми из наиболее распространенных листовых металлов, для которых требуется лужение соединений, являются медные листы для крыш домов или систем отопления, вентиляции и кондиционирования воздуха.

Фальцы медной кровли, выполненные из медных листов и лужения швов пайки шириной полдюйма, выдерживают тепловое расширение и сжатие. При тестировании количество использованного припоя без зазоров и чистота кромки пайки повлияли на срок службы швов медной кровли.

Метод соединения медных листов для кровельных балок на домах представляет собой профессиональную качественную пайку, называемую установкой плоского шва. После физических испытаний круговых солдатиков плоских швов на медных листах на стыках крыш испытания показали, что лужение при соединении медных листов создает соединение, которое длится до 75 лет.
