Марка кабелей и проводов | Заметки электрика

Доброго времени суток, уважаемые гости сайта «Заметки электрика».

В сегодняшней статье я расскажу Вам как правильно выбрать марку кабелей и проводов для электропроводки своей квартиры, дачи и прочих нужд. Ведь от правильного выбора зависит электро- и пожаробезопасность Вашего очага.

Итак, по порядку.

Перед тем как приступить к выбору марки кабелей и проводов Вы должны в первую очередь рассчитать общую мощность электроприемников (потребителей), питающихся по этой кабельной линии или проводам. Как это сделать, читайте в статье про определения сечения жил кабелей и проводов. Там дан подробный пример расчета в зависимости от условий прокладки кабелей.

Думаю не стоит Вам напоминать, что лучше применять медные провода и кабели, т.к. алюминиевые имеют ряд недостатков:

  • меньшая электропроводность
  • быстро окисляются на воздухе
  • ломаются в местах перегибов

К тому же, согласно ПУЭ, п. 7.1.34, в жилых помещениях алюминиевые кабели сечением до 16 кв.мм применять запрещено.

Также Вы можете определить сечение жил проводов и кабелей с помощью распространенной программы Электрик. Я записал для Вас специальное видео о том, как этой программой пользоваться.

А вот теперь можно перейти к выбору марки кабелей и проводов.

Как самостоятельно выбрать марку кабелей и проводов

В сети интернет есть множество рекомендаций по выбору марки кабелей и проводов. Также многостраничное 7-ое издание ПУЭ предлагает нам свои рекомендации, но немного с устаревшими марками.

Чтобы не мучить себя изучением информации вышесказанных источников, я решил для Вас сделать специальную выборку в виде наглядной таблицы (для увеличения кликните на картинку).

Более подробно о СИП читайте здесь: марки и характеристики СИП проводов.

Выберите в таблице строчку со своим назначением и напротив найдете рекомендуемую марку кабелей и проводов. Эти рекомендации даны с учетом условий окружающей среды и типа помещения, а также с учетом современных ГОСТ Р 53769-2010, ГОСТ Р 53768-2010 и ГОСТ Р 52373-2005.

Хочу Вам напомнить, что провода ПУНП применять запрещено. Не забывайте об этом.

В марке кабелей и проводов зашифрованы все его свойства и характеристики. Расшифровку самых распространенных кабелей и проводов я приведу Вам в следующей статье. Подписывайтесь на уведомление о получения новых статей себе на почту.

И еще, рекомендую Вам почитать статью о том, купить провод или кабель в магазине или на рынке, соответствующий всем ГОСТам и требованиям.

P.S. Думаю, что после прочтения материала данной статьи у Вас не возникнет вопросов по выбору марки кабелей и проводов. А если все же возникнут, то форма комментариев всегда к Вашим услугам. И на десерт видео про…а вообщем смотрите.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


как правильно выбрать и что нужно знать о проводах.

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.


Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.

Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией.

Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».

 Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:


После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.

Таблица выбора сечения силового кабеля. Термины в электротехническом оборудовании.

Информация. Shop220

 Выбор сечения силового кабеля по мощности.

При подборе электрического силового кабеля или провода очень важен правильный выбор и расчет его сечения. Прежде всего правильный выбор силового кабеля обеспечит безопасность вам, вашей семье и вашему имуществу, ведь значительная часть пожаров возникает именно из-за не правильно расчитанного и выбранного кабеля.
Первое на что необходимо обратить свое внимание при выборе электрического кабеля, это из какого материала выполнены его жилы. В настоящее время основными материалами изготовления кабельной продукции являются алюминий и медь. Алюминиевый кабель в отличии от медного имеет меньшую стоимость, однако он намного хуже по ряду параметров: обладает меньшей электропроводностью, прочностью, сроком службы. Срок службы алюминиевой проводки составляет около 10-15 лет, а срок службы медной около 20-25 лет. Но при этом следует учитывать условия эксплуатации проводов: возможные систематические перегрузки, воздействие агрессивных условий внешней среды. Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).
Также при выборе электрического силового кабеля необходимо правильно подобрать его марку. Даже если в вашем доме нет заземляющего проводника, приобретайте трёхжильный кабель с заземляющим проводом. Он обязательно понадобится вам в будущем.

Таблица выбора сечения медного силового кабеля для электропроводки.
Таблица выбора сечения алюминиевого силового кабеля для электропроводки.



Силовой кабель ВВГ – это электрический кабель, который состоит из медных, однопроволочных жил и покрыт ПВХ-изоляцией черного цвета. Форма ВВГ бывает круглой или плоской. По сравнению с NYM (НУМ), более компактен, и поэтому его легко укладывать в штробы или каналы. Сильно выделяют негорючий его вид, имеющий маркировку нг (силовой кабель ВВГнг). В оболочке и изоляции ВВГнг имеются противопожарные добавки, которые делают его использование намного более электробезопасным. ВВГ (нг) можно использовать и во влажных, и в сухих помещениях. Кабель хорошо подходит для монтажа электропроводки жилых и не жилых помещений и имеет невысокую стоимость.

Силовой кабель NYM (НУМ)  — электрический кабель круглой формы, изготавливается медными однопроволочными жилами, имеющими ПВХ-изоляцию серого цвета, и двумя оболочками, делающими его еще более пожаробезопасным.  Используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц.
Кабель силовой NYM близок по назначению и параметрам к кабелю ВВГ (нг) и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов.

Провод ПВС — представляет собой гибкий электрический кабель, имеющий круглую форму, в состав которого входят скрученные многопроволочные медные жилы с ПВХ-изоляцией белого цвета. Хорошая гибкость делает этот провод отличным выбором для использования в качестве сетевого провода для подключения бытовых приборов, так же его еще называют — соединительный провод. Однако и для монтажа электропроводки ПВС вполне подходит: работу с ним необходимо проводить при температуре от -15°С до + 40°С.

Нажмите на логотип производителя, чтобы посмотреть все его товары в каталоге.

Провод и кабель для автомобильной проводки

Как выбрать провода для автомобильной проводки? Какие типы проводов используются в автомобилях? Как подобрать нужное сечение? Ответы на эти вопросы вы найдете в нашей статье.


Первым и самым важным требованием, предъявляемым к автомобильной проводке, является надежность. Провода в таком случае подвергаются большому числу внешних воздействий: трению, тряске, ударам, попаданию на них масла и топлива, сильным изменениям температур.

Поэтому провод для автопроводки должен иметь медные жилы и обладать достаточной гибкостью. Его изоляция — быть устойчивой как к низким, так и к высоким температурам: не затвердевать, не покрываться трещинами, не размягчаться и не распространять горение при возгорании.

ВАЖНО! Если не следовать этим требованиям, может возникнуть КЗ и случится пожар!

Типы проводов в автомобильной проводке

В автомобильном электрооборудовании применяются провода двух типов: высоковольтные и низковольтные.

  • Проводник высокого напряжения применяется в системах зажигания.

  • Низковольтный провод используется для монтажа бортовой сети.

Марки проводов для автомобиля

Наиболее распространенными являются марки российского производства, взглянем на них подробнее:

ПВА – низковольтный проводник, специально разработан для функционирования в проводке автомобиля, обладает высокой гибкостью не ниже 5 класса. Устойчив к нагреву до +105 С, а заявленный производителем период работы на предельных температурах достигает 96 часов при +135 С. Удовлетворяет всем требованиям надежности. Спецификация ПВАМ, где М – малогабаритный, различается более тонкой изоляцией и массой. Используется в легковых и грузовых автомобилях при монтаже бортовой сети.


ПГВА – еще один проводник низкого напряжения для автомобилей. Не такой гибкий как ПВА (3 класс гибкости) и менее устойчивый к высоким температурам (до +70 С). Преимущественно используется в пассажирском транспорте, грузовой и сельскохозяйственной технике. При работе в условиях электромагнитных помех используется его экранированная версия ПГВАЭ.


НВМ – универсальные проводники используемые при фиксированном монтаже. Луженая медь как материал проводника гарантирует качественную пайку, а допустимый показатель рабочей температуры достигает +105 С. Спецификации НВ и НВМ различаются лишь гибкостью.


Купить провода для автомобиля
вы можете в нашем каталоге!

В автоэлектрике так же возможно использовать провода ПВ3, ПВ4, ПуГВ. Однако нужно помнить, что они должны быть смонтированы стационарно, а их устойчивость к температурам составляет +70 С. Также они нуждаются в дополнительной защите от внешних воздействий. Чаще всего их применяют для подведения питания к автомобильной акустике.

Выбор сечения автомобильного провода

Для определения сечения проводника нам понадобятся:

  • максимальное потребление тока всего оборудования в автомобиле;

  • дистанция от монтируемого электрооборудования до аккумулятора

  • номинальное напряжение источника питания

Определив максимальную силу тока в цепи, вы можете выбрать соответствующее сечение из таблицы, но это возможно только в случаях с короткими электрическими цепями.

Сечение провода, мм2 Сила допустимого тока (А) в зависимости от температуры окружающей среды, С
20 30 50 80
0,5 17,5 16,5 14 9,5
0,75 22,5 21,5 17,5 12,5
1 26,5 25 21,5 15
1,5 33,5 32 27 19
2,5 45,5 43,5 37,5 26
4 61,5 58,5 50 35,5
6 80,5 77 66 47



Табличные данные подобраны для аккумулятора 12в (допустимые потери напряжения не более 2%).

Ток, А Сечение кабеля, мм2
1 1,5 2,5 4 6 10 16 25 35 50 75 100
1 7 10,91 17,65 28,57 42,86 70,6 109,1 176,5 244,9 - - -
2 3,53 5,45 8,82 14,29 21,4 35,3 54,5 88,2 122,4 171,4 - -
4 1,76 2,73 4,41 7,7,14 10,7 17,6 27,3 44,1 61,2 85,7 130,4 -
6 1,18 1,82 2,94 4,76 7,1 11,7 18,2 29,4 40,8 57,1 87 117,6
8 0,88 1,36 2,2 3,57 5,4 8,8 13,6 22 30,6 42,9 65,25 88,2
10 0,71 1 1,76 2,86 4,3 7,1 10,9 17,7 24,5 34,3 52,2 70,6
15 - 0,73 1,18 1,9 2,9 4,7 7,3 11,8 16,3 22,9 34,8 47,1
20 - - 0,88 1,43 2,1 3,5 5,5 8,8 12,2 17,1 26,1 35,3
25 - - - 1,14 1,7 2,8 4,4 7,1 9,8 13,7 20,9 28,2
30 - - - - 1,4 2,4 3,6 5,9 8,2 11,4 17,4 23,5
40 - - - - - 1,8 2,7 4,4 6,1 8,5 13 17,6
50 - - - - - - 2,2 3,5 4,9 6,9 10,4 14,1
100 - - - - - - - 1,7 2,4 3,4 5,2 7,1
150 - - - - - - - - - 2,3 3,5 4,7
200 - - - - - - - - - - 2,6 3,5



Для иллюстрации представим, что нам нужно подключить автомагнитолу на расстоянии 2 метров, сила тока составит 15А. Подставив в таблицу исходные значения находим требуемое сечение — 6 мм2.

Помните, что это лишь приблизительные данные и для точного расчета стоит проконсультироваться со специалистом.


Какой кабель использовать для проводки в квартире – ГОСТ

При проектировании и монтаже электропроводки важным моментом является выбор марки кабеля. От этого зависит безаварийная работа электроприборов и безопасность жителей дома.

В советское время для скрытой проводки использовался алюминиевый провод в резиновой изоляции. Сейчас магазины и базы стройматериалов предлагают широкий выбор кабелей, но не все марки соответствуют требованиям ПУЭ для прокладки скрытой проводки. Поэтому важно знать, какой кабель использовать для проводки в квартире.

Эта статья предназначена в первую очередь тем людям, которые хотят самостоятельно проложить проводку или проконтролировать работающую в квартире бригаду наёмных работников. Она будет полезна так же начинающим и опытным электромонтёрам.

В связи с тем, что Правилами Устройства Электроустановок запрещена прокладка алюминиевых кабелей для электропроводки в квартире, эти виды проводов в статье не рассматриваются. Не рассказывается также про самонесущий кабель СИП, которым выполняется ввод в здание.

Критерий выбора кабеля для «домашнего» электромонтажа

Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.

Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?

На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ — запрещается использовать провода и кабели в непредназначенных для них условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза «распределение и передача электрической энергии». Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Какой кабель выбрать для монтажа электропроводки

Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.

Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них!

Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.

Информация! Согласно ПУЭ, алюминиевые кабеля используются только в том случае, если их сечение не менее 16мм², а кабелями сечением от 2,5мм² допускается подключать только электроустановки, относящиеся к инженерному оборудованию зданий — насосы, лифты, установки вентиляции и кондиционирования и другие.

Кабель марки ВВГ и его разновидности

Самый распространённый и доступный по цене тип кабеля для скрытой проводки — ВВГ. Именно его чаще всего используют в России и других странах постсоветского пространства.

Само название ВВГ указывает на тип изоляции:

  1. отсутствие первой буквы А — токопроводящие жилы медные;
  2. В — изоляция жил выполнена из ПВХ;
  3. В — наружная оболочка также изготовлена из ПВХ;
  4. Г — голый, значит отсутствует внешняя броня и другие дополнительные оболочки.

Токопроводящие жилы в кабеле медные, одножильные. Поливинилхлорид, из которого изготовлена изоляция, горит в открытом огне, но сам горение не поддерживает. Это значит, что при возгорании из-за короткого замыкания огонь не распространяется по трубам или кабельному лотку.

Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель допускается использовать в разных целях, среди которых стационарная электропроводка напряжением до 660В или 1кВ. Для использования в бытовой электросети достаточно применить провод с изоляцией до 660В. Фирмой-производителем гарантируется срок службы не менее 30 лет.

Есть много вариантов этих кабелей, однако не все из них подходят для выполнения домашней проводки:

  1. ВВГ. Изоляция этого типа не поддерживает горение, если проложен всего один кабель. При прокладке нескольких кабелей пучком или в одном кабельном лотке каждый из них нужно защищать отдельным гофрированным шлангом.
  2. ВВГнг (не распространяющий горение). Специальные добавки в ПВХ-изоляции такого типа позволяют совместную прокладку нескольких кабелей без ухудшения огнестойкости.
  3. ВВГнг-ls (от англ. low smoke — низкий дым). Негорючий кабель, выделяющий при нагреве пониженное количество дыма, поэтому даже при пожаре этот провод не будет являться источником задымления. Поэтому в жилых помещениях следует применять кабель именно этого типа. В таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» прямо указывается требование прокладывать кабель ВВГнг-ls, а не более доступный по цене ВВГнг.
  4. ВВГнг-frls (от англ. fire resistant — огнеустойчивый и low smoke — низкий дым). Обладает повышенной устойчивостью к пламени и высоким температурам и сохраняет работоспособность при помещении в открытый огонь. Такую устойчивость обеспечивают специальные слюдосодержащие ленты.

Предназначено это кабельное изделие для помещений с повышенными требованиями к пожарной безопасности. Использовать его в условиях обычной квартиры — это лишний расход денег. Даже обычный кабель ВВГнг-ls стоит достаточно дорого применять вместо него ВВГнг-frls — это необоснованно завышать смету электромонтажных работ.

Допускается ли использовать в домашних условиях не кабель ВВГнг-ls, а более дешёвый ВВГнг? Теоретически, это вполне возможно и, если не показывать проводку пожарникам, то при отсутствии пожара она будет служить много лет.

Поэтому, при отсутствии в магазине или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем ПВС, срок службы которого производителями гарантируется всего 10 лет.

Совет! При желании использовать гибкий провод допускается установить кабель КГВВнг-ls, но на его концы необходимо напрессовывать наконечники НШВИ.

Кабель марки NYM

Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки

NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.

Расшифровка названия этого кабеля указывает на его характеристики:

  • N — Normenleitung. Кабель изготовлен по стандарту VDE.
  • Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
  • M — Mantelleitung. Показывает наличие наружной оболочки.
  • ls — low smoke. С пониженным дымообразованием при нагреве.

Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.

Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.

Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.

Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.

Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.

Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.

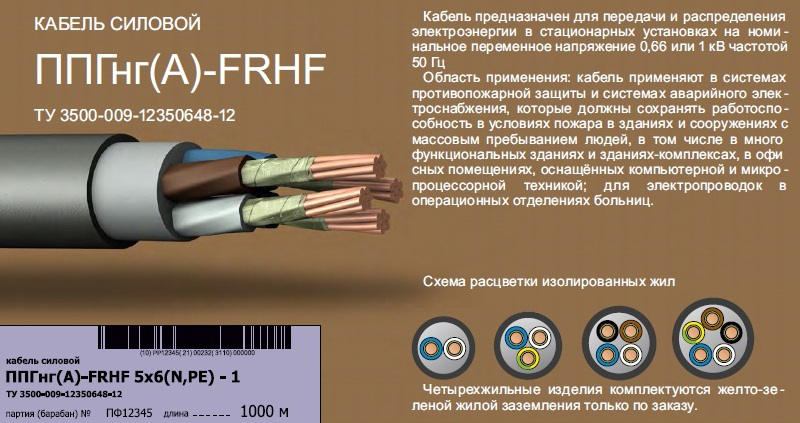

Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



как правильно подобрать подходяшие для дома или квартиры


Стандартные сечения проводов и кабелей

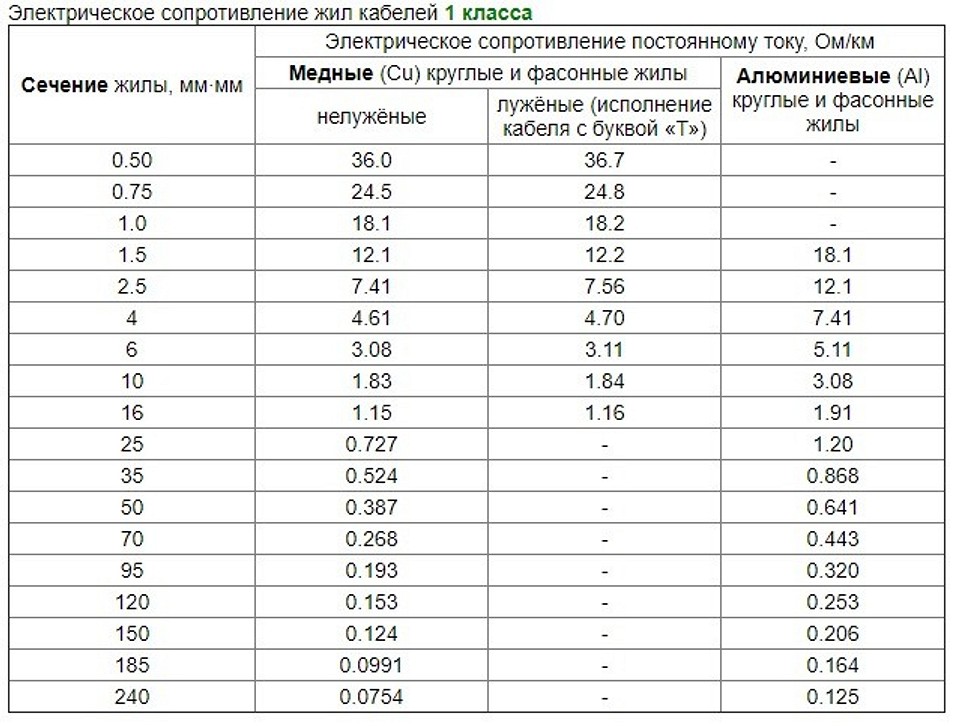

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

Стандартный ряд сечений

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм2. Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

Будет полезно прочитать:

Нравится(0)Не нравится (0)

samelectrik.ru

Основные виды кабелей и проводов, используемые при монтаже проводки

Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов. Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности.

Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально тщательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Разновидности электрических шнуров и их назначение

Мы будем рассматривать кабели, пригодные только для электрической проводки внутри или извне помещения. Все остальные типы электрокабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте здесь.

Электрокабели могут быть:

  • Алюминиевыми
  • Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

  • Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
  • Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

  • АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.
  • ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
  • ПВС – электрокабель круглый, имеющий медные многожильные проводники
  • ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
  • Или импортный NYM– аналог ВВГнг. Бывает только круглым.
Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминиевых и медных

Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

  • Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
  • Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
  • Входящий кабель завести на клеммник и через автоматы сделать схему разводки по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.

Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.

Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

  • Медный: 21 ампер (4,6 кВт при 220В)
  • Алюминиевый: 16 ампер (3,5 кВт при 220В)

Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.

В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:

Выбор, чему придавать значение при покупке

Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.

При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

  • ШВВП — белый
  • ВВГ — черный
  • ПВС – оранжевый, белый
  • NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

  • ГОСТы
  • ТУ
  • завод-изготовитель
  • марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

  • ПУНП
  • ПУНГП
  • ПУВП
  • ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта, пожаробезопасности и надежности вашего жилища.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

elektrik24.net

Сечение провода — 110 фото правильного выбора в зависимости от необходимой мощности

Качество и длительность функционирования электрической проводки в жилище напрямую зависит от оптимального подбора кабеля. Поэтому ещё на стадии покупки кабеля нужно обращать внимание на такие аспекты, как сечение провода по току и мощности, а также его диаметр.

Краткое содержимое статьи:

Подбор размеров сечения с учётом нагрузки и тока

Самым простым вариантом подбора провода соответствующего размера считается расчет сечения под нагрузку, то есть изначально высчитывается общая мощность всех электрических приборов, которые подключены к электрической линии.

Для того чтобы осуществить расчёт нужно выполнить следующие действия:

Изначально следует проанализировать, какое электрическое оборудование может одновременно использоваться в помещении. К примеру, один член семьи купается, вследствие чего функционирует бойлер, параллельно с этим он заправил стиральную машину грязными вещами, другой член семьи готовит кофе с помощью кофейной машины, третий – сушит волосы феном и т.д. Может быть, большое количество разных вариантов.

После этого нужно взять все технические паспорта выделенных электрических приборов и прибавить их мощность. В случае отсутствия технических паспортов, можно найти в интернете ряд таблиц, где указана примерная мощность каждого электрического агрегата, для подсчёта сечения проводов.

Если итоговая сумма получилась 9,5 кВт, но это значение отсутствует в таблицах ПУЭ, тогда значение округляется в большую сторону. В нашем случае это 10,1 кВТ и кабель с сечением равным шести квадратным миллиметрам. Таким же образом определяется и сечение кабеля с учётом значения тока.

Расчёт размеров сечения кабеля с помощью специального оборудования

Людям, которые не имеют понятия, как определить сечение провода, на помощь приходят специальные инженерные приборы. В число таких приборов включены микрометр и штангенциркуль.

Этот способ расчёта причислен к наиболее точным, и единственный его недостаток заключается в довольно высокой стоимости. То есть, если человеку нужно один раз произвести вычисление размеров сечения кабеля, то использование такого оборудования является нецелесообразным. Поэтому такие инструменты, в большинстве случаев, приобретают люди, которые ежедневно занимаются установкой электрических проводок.

После того как будет использован инструмент, нужно продолжить расчёты. Для этого, число «Пи», то есть, 3,14 делится на 4. Полученное число должно быть равно 0,785 умноженному на диаметр в квадрате.

Использование линейки

Людям, которые сталкиваются с необходимостью произвести расчёт сечения кабеля очень редко подойдет менее затратный способ, а именно: использование линейки. С её помощью можно осуществить расчёт сечения кабеля по его диаметру. Кроме линейки, следует подготовить проволоку средней длины и простой карандаш.

Если ознакомившись с перечнем нужных вещей, вы так и не поняли, как рассчитать сечение, тогда нужно следовать такой инструкции:

  • производится зачистка жилы от изоляции;
  • жила плотно накручивается на карандаш;
  • с помощью линейки производиться измерение суммарной длины намотки.

Особенность этого метода измерения заключается в том, что следует осуществить измерение суммарной длины намотанного проводника и полученное значение поделить на число равное количеству жил. Полученное значение — это диаметр, который нужно определить.

Несмотря на кажущуюся простоту, этот метод расчётов обладает определёнными нюансами, на которые стоит обратить внимание:

  • чем большее количество жил получиться намотать на карандаш, тем точнее будет итоговый результат, минимально допустимое количество жил – 15, если их будет меньше, то итоговый результат будет иметь слишком большое отклонение;
  • витки следует прижимать друг к другу как можно плотнее, присутствие большого расстояния между витками, провоцирует увеличение погрешности в итоговом результате;
  • процесс измерения следует провести несколько раз, это поспособствует уменьшению погрешности.

Стоит также обратить внимание на фото представленного метода расчёта сечения провода. Как можно заметить, на карандаш можно намотать только тонкие проводники, толстый кабель накрутить будет очень сложно.

Соединение проводов с разным сечением

Мало кому везёт настолько, что во время монтажа в доме электрической проводки, им приходиться соединять кабеля с одинаковым сечением. В большинстве случаев задача сложнее, поскольку осуществляется соединение проводов разного сечения.

Выполнить это действие можно с помощью нескольких методов:

Используя скрутку в комбинировании с пайкой или сваркой. Это наиболее популярный метод. Разрешено осуществлять скрутку кабелей, соседствующих сечений, к примеру, 2,5 и 4 мм2. Если же диаметр кабелей сильно разнится, то качественной скрутки уже не добиться.

Во время скрутки нужно тщательно контролировать то, чтобы жилы обвивали друг друга. Тонкий провод ни в коем случае, не должен накручиваться на толстый, поскольку это может спровоцировать ухудшение электрического контакта.

Только после того, как все эти моменты будут проконтролированы можно, переходить к пайке или сварке. Если упустить хоть один из этих моментов, не исключено, что в доме будут возникать частые замыкания.

Используя винтовые зажимы. С помощью таких зажимов имеется возможность с одной стороны завести кабель одного сечения, а с другой стороны кабель другого сечения. Зажим каждой жилы осуществляется отдельным винтом.

Для того чтобы обеспечить себе качественную электрическую проводку следует обратить внимание на токовую нагрузку зажимов, последняя цифра их типа и описывает максимально допустимую нагрузку тока.

Используя универсальные самозажимные клеммы. У таких зажимов присутствуют специальные «гнёзда», куда вставляется каждая жила. Имеется возможность вставить в одно отверстие кабель с сечением в 1,5 мм2, а в другое – 4 мм2, это не окажет никакого негативного воздействия на исправность работы проводки.

Существует масса методов осуществить расчёт сечения кабеля и человек в зависимости от своих умений уже может самостоятельно подобрать для себя наиболее подходящий метод исчисления. Главное, понимать, что при отсутствии даже базовых знаний в электрике, представленную работу лучше всего доверить профессионалу.

Фото проводов с разным сичением

electrikmaster.ru

Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

  • АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

  • ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

  • ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
  • ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

  • UTP, или незащищенная, без общего экрана для пар проводов;
  • FTP, или фольгированная, с экраном из алюминиевой фольги;
  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.











Что бы еще почитать?

remstd.ru

Провод. Какие бывают сечения, марки проводов. Какие провода лучше использовать?

В электротехнике проводом принято называть металлический проводник, который имеет в своей структуре одну или несколько жил, по которым проходит электрический ток. Токопроводящая жила может состоять из одной (однопроволочная) или нескольких (многопроволочная) медных или алюминиевых проволок, скрученных вместе.

Следует отметить, что если провод состоит из нескольких жил, то его гибкость будет намного больше по сравнению с проводом с однопроволочной жилой.

Как уже говорилось, жилы проводов, которые используются для изготовления электроустановок или прокладки электропроводки, изготавливают из меди или алюминия.

В целях экономии чаще всего используют алюминиевые провода, так как их стоимость значительно ниже по сравнению с медными.

Стандартные сечения медных жил бывают следующими: 0,5; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 и 800 мм2.

Алюминиевые провода будут иметь такие же сечения, только их начинают изготавливать с сечения 2,5 мм2.

Если сечение медного провода не превышает 10 мм2, то он может быть как однопроволочным, так и многопроволочным. Аналогичное утверждение верно и для алюминиевых проводов с сечением не более 25 мм2. Жилы большего сечения всегда будут многопроволочными.

Основные конструкции проводов приведены на рис. 1.

Рис. 1. Конструкции проводов: а — ПВ, АПВ; б — ППВС, АЛПВС, ПППС, АПППС; в — ППВ, АППВ, ППП, АППП, АППР; г — ПР, АПР; д — ПРД, ПРВЖ; е — ПУНП; ж — ПРФ, ПРФл; АПРФ; 1 — токопроводящая жила; 2 — изоляция жилы; 3 — разделительное основание; 4 — оплетка из хлопчатобумажной ткани; 5 — оплетка для ПРД из хлопчатобумажной пряжи, для ПРВД из ПВХ пластиката; 6 — оболочка из ПВХ-пластиката; 7— обмотка хлопчатобумажной пряжей; 8 — скрутка жил и обмотка бумажной пряжей; 9 — металлическая оболочка с фальцованным швом из сплава АМЦ или латуни 

Провода классифицируются в первую очередь по наличию изоляционного слоя — голые и изолированные. В случае с изолированным проводом жила, по которой будет проходить электрический ток, должна находиться в оболочке из резины, поливинилхлорида или винипласта.

Для того чтобы провод был тщательно защищен от разного рода механических повреждений или воздействия внешней среды, изоляция бывает покрыта оплеткой из хлопчатобумажного материала, которую предварительно пропитывают противогнилостным составом.

Если изоляция провода, который проложен на вибрирующем механизме или же на участке, где имеется риск повреждения, то он должен иметь дополнительную защиту, изготовленную из оплетки из стальной оцинкованной проволоки.

По маркировке провода можно многое узнать о его ключевых характеристиках:

—              А — голый, изготовленный из алюминия, многопроволочный, площадь сечения жил находится в промежутке от 16 до 25 мм2;

—              АС — голый, сделанный из алюминия, многопроволочный, внутри него будет находиться сердечник, изготовленный из оцинкованной проволоки. Площадь сечения жил будет от 16 до 40 мм2;

—              АСУ — точно такой же провод, как и АС, только площадь сечения будет значительно больше — от 120 до 400 мм2;

—              М — провод без изоляционного слоя, изготовленный из меди. Сечение токопроводящей жилы 4,6 и 10 мм2. В этом случае провод будет однопроволочным. В случае если он состоит сразу из нескольких жил, то его суммарное сечение будет составлять 16 мм2 и даже больше;

—              ПРГ — провод с гибкой проводящей жилой, изготовленный из меди, жила помещена в изоляционный слой, выполненный из резины, в качестве изоляции может выступать оплетка из хлопчатобумажной пряжи. Сечение такого провода, как правило, находится в промежутке от 7,5 до 25 мм2;

—              ДПРГ — двужильный гибкий провод, сделанный так же из меди и помещенный в резиновую или хлопчатобумажную изоляцию;

—              ПРФ и АПРФ — первый провод изготовлен из меди, а второй — из алюминия. В таких проводах может находиться одна, две или три жилы, изолированных друг от друга с помощью резиновой изоляции. Весь провод дополнительно обмотан прорезиненной тканью и покрыт металлической оболочкой. Сечение проводов составляет от 5 до 15 мм2;

—              ПРШП — медный провод с изготовленной резиновой изоляцией. Его обматывают резиновой тканью. Количество жил может быть различным: 1—3, 4-10, 5-30. Сечения также будут соответствующими — 1—95; 1—10; 1-2,5 мм2;

—              ПРТО — провод, изготовленный из меди, помещенный в изоляционный материал, в качестве которого выступает резина. Внешним слоем такого провода является оплетка из хлопчатобумажной пряжи, его сечение составляет от 2 до 8 мм2;

—              АПРТО — провод, аналогичный предыдущему, только в этом случае проводящая жила изготовлена из алюминия и ее сечение несколько больше — от 4 до 12 мм2;

—              ПВ — медный провод с одной проводящей электрический ток жилой, помещенной в изоляционный слой, изготовленный из поливинилхлорида. Сечение такого провода составляет от 2 до 6 мм2;

—              ППВ — также медный провод, но он имеет плоскую форму, сам по себе негибкий. Может включать в себя 2—3 токопроводящие жилы, которые изолированы друг от друга, их дополнительно разделяют пластикатом, сделанным из поливинилхлоридных материалов;

—              ППГВ — провод, аналогичный предыдущему, но имеющий необходимую гибкость;

—              АППВ — такой же провод, только жилы изготовлены из алюминия;

—              АПВ — алюминиевый провод, помещенный в изоляцию из поливинилхлоридных материалов с площадью поперечного сечения провода от 2,5 до 10 мм2.

Если провода имеют марку М, А, АС, АСУ, то они больше всего подойдут для изготовления воздушных линий электропередач, напряжение в которых составляет до 1000 В или даже немного больше.

Прокладывают такие провода на изоляторах, которые должны быть закреплены на опорах.

ПР и АПР используются в осветительных и силовых сетях, это можно делать как в помещениях, так и вне их. Они вполне подойдут для прокладки в пожароопасных помещениях и во вторичных цепях (например, в изоляционных трубах, на изоляторах, внутри бетонных или же металлических перекрытий, с прокладкой под провода изолирующих материалов).

ПРГ применяют для подключения различных электрических машин и приборов как внутри, так и вне зданий. Такие провода разрешается помещать в металлические рукава.

ПВ и АПВ лучше всего подойдут для изготовления осветительных и силовых сетей внутри помещений. Тип помещения может быть любым — сухим, сырым, особо сырым, с парами кислот или щелочей. Температура окружающей среды для такого типа проводов должна быть не более 40 «С. Этот тип проводов используется в осветительных щитах, пусковых ящиках, а также в закрытых шкафах, предназначенных для сооружения вторичных цепей, например в трубках, на изоляторах. Их можно укладывать на металлические или бетонные поверхности, только под провода необходимо в обязательном порядке уложить изолирующий материал.

ПГВ применяют для изготовления осветительных и силовых цепей, для сооружения вторичных цепей, их разрешается прокладывать в трубках и рукавах, изготовленных из металла.

ПРТО, АПРТО являются наиболее подходящими для изготовления силовых и осветительных сетей в помещениях, где не наблюдается опасность взрыва. Также их допустимо укладывать на вибрирующие поверхности машин, агрегатов и кранов. Кроме того, их применяют в тех случаях, когда вскрытие трубопровода будет достаточно проблематично, также их зачастую используют во вторичных цепях электропроводки.

ГТРГТ, ПРШП также подходят для прокладки силовых и осветительных сетей, сооружения вторичных цепей. Они используются для прокладки электропроводки в станках и механизмах даже в том случае, если на провод будет оказываться механическое воздействие. Однако не следует допускать, чтобы на такой провод действовали масла или эмульсии.

ПРФ, АПРФ прокладывают в сухих помещениях даже при условии, что на провод будет оказываться незначительное механическое воздействие. Эти провода используют в тех случаях, когда открытую проводку нужно изготовить незаметной, то есть открыто с закреплением с помощью скоб. Данные провода подходят для сооружения осветительных и силовых электрических сетей.

АР, АРД прокладываются в таких помещениях, где от провода не требуется значительной гибкости. Они подходят для сооружения осветительной электросети, напряжение которой не будет превышать 220 В.

ДПРГ допустимо использовать как внутри, так и снаружи строений, также они вполне подойдут для сооружения электросети в сыром помещении. Напряжение в сети, изготовленной из подобных проводов, не должно превышать 220 В. Такие провода используются там, где от них будет требоваться значительная степень гибкости, например внутри осветительных арматур.

ППВ, АППВ прокладывают в сухих и сырых помещениях по стенам и потолкам. Такие провода в состоянии выдержать напряжение до 500 В. Их открыто крепят с помощью гвоздей или скоб. Такой тип проводов подходит для осветительной проводки.

АППВС пригодны для сооружения проводки в сухом или сыром помещении. Напряжение в сети не должно превышать в этом случае 600 В. Данный тип проводов подходит для скрытой проводки, для ее прокладки под слоем штукатурки. 

www.eti.su

Рассчитываем сечение проводов и кабелей по току и мощности с таблицами

При устройстве электропроводки необходимо заранее определить мощности потребителей. Это поможет в оптимальном выборе кабелей. Такой выбор позволит долго и безопасно эксплуатировать проводку без ремонта.

Кабельная и проводниковая продукция весьма разнообразна по своим свойствам и целевому назначению, а также имеет большой разброс в ценах. Статья рассказывает о важнейшем параметре проводки – сечении провода или кабеля по току и мощности, и как определить диаметр – рассчитать по формуле или выбрать с помощью таблицы.

Общая информация для потребителя

Токонесущая часть кабеля выполняется из металла. Часть плоскости, проходящей под прямым углом к проводу, ограниченная металлом, называется сечением провода. В качестве единицы измерения используют квадратные миллиметры.

Сечение определяет допустимые токи, проходящие в проводе и кабеле. Этот ток, по закону Джоуля-Ленца, приводит к выделению тепла (пропорционально сопротивлению и квадрату тока), которое и ограничивает ток.

Условно можно выделить три области температур:

  • изоляция остается целой;
  • изоляция обгорает, но металл остается целым;
  • металл плавится от высокой температуры.

Из них только первая является допустимой температурой эксплуатации. Кроме того, с уменьшением сечения возрастает его электрическое сопротивление, что приводит к увеличению падения напряжения в проводах.

Однако, увеличение сечения приводит к увеличению массы и особенно стоимости или кабеля.

Из материалов для промышленного изготовления кабельной продукции используют чистую медь или алюминий. Эти металлы имеют различные физические свойства, в частности, удельное сопротивление, поэтому и сечения, выбираемые под заданный ток, могут оказаться различными.

Узнайте из этого видео, как правильно подобрать сечение провода или кабеля по мощности для домашней проводки:

Определение и расчет жил по формуле

Теперь разберемся, как правильно рассчитать сечение провода по мощности зная формулу. Здесь мы решим задачу определения сечения. Именно сечение является стандартным параметром, по причине того, что номенклатура включает как одножильный вариант, так и многожильные. Преимущество многожильных кабелей в их большей гибкости и стойкости к изломам при монтаже. Как правило, многожильные изготавливают из меди.

Проще всего определяется сечение круглого одножильного провода, d – диаметр, мм; S – площадь в квадратных миллиметрах:

Многожильные рассчитываются более общей формулой: n – число жил, d – диаметр жилы, S – площадь:

Диаметр жилы можно определить, сняв изоляцию и замерив диаметр по голому металлу штангенциркулем или микрометром.

Допустимая плотность электротока

Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.

Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.

Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.

Таблица сечения медного и алюминиевого провода или кабеля по току:

В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.

Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.

Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:

Пример подсчета участка проводки и нагрузки

Пусть подвесной потолок освещается шестью светильниками мощностью по 80 Вт каждый и они уже соединены между собой. Нам требуется подвести к ним питание, используя алюминиевый кабель. Будем считать проводку закрытой, помещение сухим, а температуру комнатной. Теперь узнаем, как посчитать силу тока сечения провода по мощности медного и алюминиевого кабелей, для этого используем уравнение, определяющее мощность (сетевое напряжение по новым стандартам считаем равным 230 В):

Используя соответствующую плотность тока для алюминия из таблицы 1, найдем сечение, необходимое для работы линии без перегрева:

Если нам нужно найти диаметр провода, используем формулу:

Подходящим будет кабель АППВ2х1.5 (сечение 1.5 мм.кв). Это, пожалуй, самый тонкий кабель, какой можно найти на рынке (и один из наиболее дешевых). В приведенном случае он обеспечивает двухкратный запас по мощности, т. е. на данной линии может быть установлен потребитель с допустимой мощностью нагрузки до 500 Вт, например, вентилятор, сушилка или дополнительные светильники.

Розетки на эту линию устанавливать недопустимо, так как в них может быть включен (а, скорее всего, и будет) мощный потребитель и это приведет к перегрузке участка линии.

Быстрый подбор: полезные стандарты и соотношение

Для экономии времени, расчеты обычно сводят в таблицы, тем более, что номенклатура кабельных изделий довольно ограничена. В следующей таблице приводится расчет сечения медного и алюминиевого проводов по потребляемой мощности и силе тока в зависимости от предназначения — для открытой и закрытой проводки. Диаметр получается как функция от мощности нагрузки, металла и типа проводки. Напряжение сети считается равным 230 В.

Таблица дает возможность быстро выбрать сечение или диаметр, если известна мощность нагрузки. Найденное значение округляется в большую сторону до ближайшего значения из номенклатурного ряда.

В следующей таблице сведены данные допустимых токов по сечениям и мощности материалов кабелей и проводов для расчета и быстрого выбора наиболее подходящих:

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.

Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего. Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

elektrik24.net

Виды кабелей СИП, сечение и конструктивные особенности

Основным предназначением кабелей СИП является передача электроэнергии по воздушным линиям. Кабель активно используется при отводе электроэнергии от основных магистралей к жилым и хозяйственным сооружениям, при строительстве осветительных сетей на улицах населенных пунктов.

Самонесущий изолированный провод (СИП)

Конструкция СИП

Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

Производится пять основных типов СИП проводов:

  1. СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

  1. СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.

Внутреннее устройство кабеля СИП-2, СИП-2А

  1. СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.

Внутреннее устройство кабеля СИП-3

  1. СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

  1. СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.

Выбор сечения СИП

Выбор и расчет сечения проводов СИП для подключения различных объектов потребления производится по классической методике. Складываются максимальные потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:

I = P\U√³, где

— P – суммарная потребляемая мощность;

— I – максимальный потребляемый ток;

— U – напряжение в сети.

Руководствуясь значением максимального тока, по заранее просчитанным таблицам следует выбрать необходимое сечение СИП проводов.

Параметры наиболее используемых кабелей СИП для подключения зданий от основных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)

Сечение в мм и количество жилСопро-тивле-ние фаз в Ом на 1кмМаксимально допустимый ток фазы с термоплас-тиковой изо-ляциейМаксимально допустимый ток фазы со сшитым полиэти-леномТок короткого замыкания в кА при продол-жительности 1с
1х16+1х251.91751051
2х161.91751051
2х251.21001351.6
3х161.91701001
3х251.2951301.6
3х16+1х251.91701001
3х25+1х351.2951301.6
3х120 +1х950.252503405.9
3х95+1х950.322203005.2
3х95+1х700.322203005.2
3х50+1х950.441802404.5
3х70+1х700.441802404.5
3х50+1х700.641401953.2
3х50+1х500.641401953.2
3х35+1х500.871151602.3
3х25+1х351.2951301.6
3х16+1х251.91701001
4х16+1х251.91701001
4х25+1х351.2951301.2

При выборе сечения и марки СИП проводов важно учитывать не только максимальную токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных условиях. Обычно допустимая продолжительность составляет от 4000 до 5000 часов.

Максимальная температура для проводов

Режимы работы Максимальная температура для провода
Термопластиковая изоляция СИП-1, СИП-1А, СИП-4Сшитый полиэтилен СИП-2, СИП-2А, СИП-3,СИП-5
норма7090
при перегрузках80130
при коротком замыкании продолжительностью до 5 секунд135250

Выбирая марку СИП кабеля и его сечение по нагреву, обязательно нужно учитывать тип изоляции: сшитый полиэтилен или термопластик. С учетом потерь напряжения, термической стойкости при коротком замыкании, механической прочности, при недостаточной величине одного из параметров выбирается кабель с большим сечением.

При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в сутки, 100 часов в год и не более 1000 часов за весь период работы. Чаще всего для подключения жилых домов или хозяйственных объектов применяют СИП-2А, это объясняется некоторыми недостатками остальных моделей кабеля:

  • на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
  • СИП-1(А), СИП-4 имеет непрочную изоляцию;
  • СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
  • СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.

Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым или разным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не увеличивают, механической прочности вполне хватает. При равномерном распределении электроэнергии по фазам, нулевая жила электрической и тепловой нагрузки практически не испытывает. Для осветительных сетей обычно используют кабели с сечением жил 16 или 25 кв./мм.

Пример расчета

Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:

72 кВт / 3 = 24 кВт.

Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:

24 кВт / (230V* 0,95) = 110A.

По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:

  • в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
  • сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
  • сопротивление нагрузки для 24 кВт. Rн = U2 * cos fi: P = 2302 * 0,95 / 24кВт = 2,094 Ом;
  • полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом.  = 2,5 Ом.

Исходя из расчетных данных, максимальный ток в фазной жиле будет:

I = U / R = 230V : 2,5 Om = 92 А

Падение напряжения равно  I max * Rпр. = 93А * 0,4 Ом = 37V.

37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%.  По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.

Монтаж. Видео

Советы по монтажу провода СИП к дому представлены в этом видео.

Можно сделать вывод, что СИП кабели имеют целый ряд преимуществ по отношению к старым моделям алюминиевого кабеля, не имеющего изоляции.  Кабель надежно защищен от короткого замыкания при прокладке в ветвях деревьев и других сложных условиях эксплуатации. Его можно прокладывать на стенах зданий, сооружений, вдоль ограждений, при этом не требуется высокая квалификация работников.  Отсутствие специальных опор и изоляторов снижает время и затраты на монтаж. Благодаря изоляции и другим конструктивным особенностям сфера применения СИП кабелей существенно расширилась.

Оцените статью:

elquanta.ru

Маркировка проводов и кабелей | Electricdom.ru

Провода

Провода бывают медные и алюминиевые. Алюминий очень активен химически. Его если соединяют, то только с алюминием, и обычно, механическим способом (через гайки, болты). Если алюминий соединить с медью, то соединение быстро разрушается. Алюминиевый провод можно соединить с медным через клемму. Если нет ограничения по весу и по цене, лучше применять медные провода. Главный недостаток меди – на воздухе она окисляется. Место соединения может проводить ток все хуже, на этом месте появляется падение напряжения, соединение начинает греться, для предотвращения этого соединение надо облудить.

Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки.

Провода могут быть голыми или изолированными. Провода могут использоваться для линий электропередач, для изготовления обмоток  электродвигателей, для соединений в  радиоэлектронной аппаратуре и т.д.

Голые провода не имеют никаких защитных или изолированных покрытий, в основном применяются для линий электропередач.

Жилы изолированных проводов покрыты изоляцией из резины или пластмассы.

Провода подразделяются на защищенные или незащищенные.

Защищенными называют изолированные провода, которые поверх электрической изоляции имеют защитную оболочку, предназначенную для защиты от внешних воздействий.

Незащищенные провода не имеют поверх электрической изоляции защитной оболочки.

Монтажные провода используют для фиксированного и гибкого монтажа в щитах, соединений в радиоэлектронной аппаратуре, токоведущие жилы изготовлены из медной проволоки.

Силовые и установочные провода используют для монтажа электропроводки. Эти провода применяют для соединения частей электроустановок и прокладке внутри помещений, на открытом воздухе и т.д.

Кабели

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными.  Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды:

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и  других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля.  Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи  сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Шнуры

Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 1,5 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой.

Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.

Электрическая проводка

Электрическая проводка – состоит из проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.

Различия проводов и шнуров

Провода, кабели и шнуры различаются:

1. По материалу токопроводящих жил — медная. алюминиевая, алюмомедная.

2. По поперечному сечению жил — 0,35; 0,5; 0,75; 1; 1,0; 1,5; 2,5; 4,6; 10; 16; 25; 35; 70 мм2 и т.д.

3. По номинальному напряжению, на которое рассчитаны жилы.

3. По числу жил — одножильные и многожильные,  от 1 до 4 (контрольные
кабели от 4 до 61).

4. По изоляции — резиновая, бумажная, пластмассовая, пряжа

5. По оболочке — резиновая, пластмассовая, металлическая.

Маркировка

Провода и кабели маркируют буквами.

Первая буква. Материал жилы: А – алюминий, медь – буквы нет.

Вторая буква. В обозначении провода: П – провод (ПП – плоский провод), К — контрольный, М-монтажный, МГ — монтажный с гибкой жилой, П(У) или Ш — установочный, в обозначении кабеля материал оболочки.

Третья буква. В обозначении провода и кабеля — материал изоляции жил: В или ВР – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н или НР — найритовая (негорючая резина), Ф – фальцованная (металлическая) оболочка, К — капроновая, Л — лакированная, МЭ — эмалированная, О — оплетка из полиамидного шелка, Ш — изоляция из полиамидоного шелка, С — из стекловолокна, Э — экранированная, Г — с гибкой жилой, Т – с несущим тросом.

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква. Особенности конструкции. А — асфальтированный, Б — бронированными лентами, Г — гибкий (провод), без защитного покрова (силовой кабель), К — бронированный круглыми проволоками, О — в оплетке, Т — для прокладки в трубах.

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Примеры обозначения:

ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.

ВВГ 4х2,5-380 — кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.

Расшифровка маркировки проводов и кабелей российского производства

Силовые кабели с ПВХ и резиновой изоляцией.

АС — алюминиевая жила и свинцовая оболочка.
АА — алюминиевая жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
Бн — то же, но с негорючим защитным слоем.
В — первая (при отсутствии А) буква — ПВХ изоляция.
В — вторая (при отсутствии А) буква — ПВХ оболочка.
Г — в конце обозначения — нет защитного слоя поверх брони или оболочки.
Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.
С — свинцовая оболочка.
О — отдельные оболочки поверх каждой фазы.
Р — резиновая изоляция.
НР — резиновая изоляция и оболочка из резины, не поддерживающей горение. П — изоляция или оболочка из термопластичного полиэтилена.

Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.
Пв — изоляция из вулканизированного полиэтилена.
нг — не поддерживающий горение.

LS — Low Smoke — пониженое дымовыделение.

нг-LS — не поддерживающий горение, с пониженым дымовыделением.

FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)

FRLS — с пониженым дымовыделением, с повышенной огнестойкостью

Э — экран из медных проволок и спирально наложенной медной ленты

КГ — кабель гибкий.

Контрольные кабели.

А — первая буква, то алюминиевая жила, при ее отсутствии — жила медная.
В — вторая буква (при отсутствии А) — ПВХ изоляция.
В — третья буква (при отсутсутствии А) — ПВХ оболочка.

П — изоляция из полиэтилена.

Пс — изоляция из самозатухающего полиэтилена.

Г — отсутствие защитного слоя.
Р — резиновая изоляция.
К — первая или вторая буква (после А) — кабель контрольный.
КГ — кабель гибкий.

Ф — изоляция из фторопласта.
Э — в середине или в конце обозначения — кабель экранированный.

Монтажные провода.

М — в начале обозначения — монтажный провод.

Г — многопроволочная жила, если буква отсутствует, то однопроволочная.
Ш — изоляция из полиамидного шелка.
В — поливинилхлоридная изоляция.
К — капроновая изоляция.
Л — лакированный.
С — обмотка и оплетка из стекловолокна.
Д — двойная оплетка.
О — оплетка из полиамидного шелка.

Особые обозначения.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.

ПВС — провод в виниловой оболочке соединительный.

ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.

ПУНП — провод универсальный плоский.

ПУГНП — провод универсальный плоский гибкий.

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель.

N — кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher

Elektrotechniker — союз германских электротехников).

Y — Изоляция из ПВХ.

H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

M — Монтажный кабель.

C — Наличие медного экрана.

RG — Наличие брони.

Контрольный кабель.

Y — ПВХ-изоляция.

SL — Кабель контрольный.

Li — Многожильный проводник выполнен по немецкому стандарту VDE.

Монтажные провода.

H — Гармонизированный провод (одобрение HAR).

N — Соответствие национальному стандарту.

05 — Номинальное напряжение 300/500 В.

07 — Номинальное напряжение 450/750 В.

V — ПВХ изоляция.

K — Гибкая жила для стационарного монтажа

Как рассчитать сечение провода

Сечение провода  рассчитывают по следующей формуле:

S =π*r2,

где S —  сечение провода, мм2;  π — число равное 3,14;  r — радиус провода, мм, который равен половине диаметра.

Диаметр провода токоведущей жилы без изоляции измеряют микрометром или штангенциркулем. Сечение жилы многопроволочных проводов и кабелей определяют по сумме сечений всех проволок.

Пользуются также другой формулой: S = 0,78d², где d – диаметр провода.

Зависимость от условий прокладки

Провода или кабели, проложенные открыто, охлаждаются лучше, чем проложенные в трубах или скрыто. Провода с резиновой изоляцией допускают длительную температуру нагрева жил, не превышающую 65°С, провода с пластмассовой изоляцией — 70 °С.

Марки проводов



Марка Сечение жил, мм Число жил Характеристика Применение
АПВ 2,5-120 1 Провод с алюминиевой жилой,
поливинилхлоридной изоляцией
Для монтажа силовых и
осветительных сетей в трубах, каналах
АППВ 2,5-6 2; 3 Провод с алюминиевыми жилами,
поливинилхлоридной изоляцией, плоский, с разделительным основанием
Для монтажа силовых и
осветительных сетей по стенам, перегородкам,  скрытая проводка,
в трубах, каналах
АПР 2,5-120 1 Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи,
пропитанной противогнилостным составом
Для прокладки в трубах
АППР 2,5-6 2; 3 Провод с алюминиевыми жилами,
резиновой изоляцией
Для прокладки по деревянным
конструкциям жилых и производственных зданий
АПРН 2,5-120 1 Провод с алюминиевой жилой, резиновой изоляцией, в негорючей оболочке Для прокладки в сухих и сырых
помещениях, в каналах, на открытом воздухе.
ПВ-1 0,5-95 1 Провод с медной жилой,
поливинилхлоридной изоляцией
Для монтажа силовых и
осветительных сетей в трубах, каналах
ПВ-2 2,5-95 1 Провод с медной жилой,
поливинилхлоридной изоляцией, гибкий
Для монтажа силовых и
осветительных сетей в трубах, каналах
ППВ 0,75-4 2; 3 Провод с медными жилами, поливинилхлоридной изоляцией,
плоский, с разделительным основанием
Для монтажа силовых и
осветительных сетей по стенам, перегородкам,  скрытая проводка,
в трубах, каналах
ПР 0,75-120 1 Провод с медной жилой,
резиновой изоляцией, в оплетке из хлопчатобумажной пряжи,
пропитанной противогнилостным составом
Для прокладки в трубах
ПВС 0,5-2,5 2; 3 Провод гибкий, со скрученными
с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной
оболочкой
Для подключения  бытовых
электроприборов — стиральных машин, пылесосов, удлинителей
ПРС 0,5-4 2; 3 Провод гибкий, со скрученными
с медными жилами, резиновой изоляцией, резиновой оболоччкой
Для подключения  бытовых
электроприборов — стиральных машин, пылесосов, удлинителей
ПУНП (ПБПП) 1,5-4 2; 3 Провод с медной жилой,
поливинилхлоридной изоляцией, поливинилхлоридной оболочкой
Для прокладки в осветительных
сетях, монтажа и присоединения приборов слабого тока бытового
назначения
МГШ 0,05-0,12 1 Провод монтажный, гибкий с медной жилой,
с шелковой изоляцией
Для стационарного и подвижного
монтажа внутриблочных и межблочных соединений в электронных и
электрических устройствах
МГШВ 0,12-1,5 1 Провод монтажный, гибкий, с медной жилой, с комбинированной шелковой и поливинилхлоридной
изоляцией
Для стационарного и подвижного
монтажа внутриблочных и межблочных соединений в электронных и
электрических устройствах
ТРП(лапша) 0,4-0,5 2 Провод с медной жилой,
полиэтиленовой изоляцией, с разделительным основанием
Для открытой и скрытой
проводки телефонной сети

Марки кабелей



Марка Сечение жил, мм Число жил Характеристика Применение
АВВГ 2,5-50 1; 2; 3; 4 Кабель силовой, с алюминиевыми жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке Для прокладки на открытом
воздухе, по защищенным от прямых солнечных лучей трассам
АВРГ 4-3002,5-300 1; 2; 3; 4 Кабель силовой, с алюминиевыми
жилами, резиновой изоляцией, в поливинилхлоридной оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
АНРГ 4-3002,5-300 1; 2; 3; 4 Кабель силовой, с алюминиевыми
жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей
оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
ВВГ 1,5-502,5-50 1; 2; 3; 4 Кабель силовой, с медными
жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке
Для прокладки на открытом
воздухе, по защищенным от прямых солнечных лучей трассам
ВРГ 1-240 1; 2; 3; 4 Кабель силовой, с медными
жилами, резиновой изоляцией, в поливинилхлоридной оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
НРГ 1-240 1; 2; 3; 4 Кабель силовой, с медными
жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке
Для прокладки в воздухе при
отсутствии механических воздействий, в сухих или сырых помещениях,
тоннелях, каналах, на специальных кабельных эстакадах и по мостам
NYM 1,5-32  2; 3; 4; 5 Кабель силовой, с одно или
многопроволочной медной жилой, поливинилхлоридной изоляцией, в
поливинилхлоридной оболочке, не распространяющей горение. Имеет дополнительный резиновый слой-заполнение.
Для монтажа электропроводки — в сухих и влажных
помещениях, на открытом воздухе, вне прямого воздействия
солнечных лучей, в трубах, каналах, на специальных
кабельных эстакадах, для подключения промышленных
установок, подключения бытовых приборов в стационарных
установках

Марки шнуров



Марка Сечение жил, мм Число жил Характеристика Применение
ШВЛ 0,5 — 0,75 2; 3 Шнур гибкий, со скрученным
жилами, в поливинилхлоридной оболочке
Для подключения  бытовых
электроприборов — чайников, вентиляторов, паяльников и т.д.
ШПВ-1 0,35-0,75 2 Шнур гибкий, со скрученными
жилами, в поливинилхлоридной оболочке
Для подключения
радиоаппаратуры, телевизоров, паяльников
ШПВ-2 0,35-0,75 2 Шнур гибкий, со скрученными
жилами, в поливинилхлоридной оболочке
Для подключения настенных и
напольных светильников, бытовых электроприборов — чайников,
вентиляторов, паяльников и т.д.
ШВВП 0,35-0,75 2; 3 Шнур повышенной гибкости,
плоский, в поливинилхлоридной изоляции,  в поливинилхлоридной
оболочке
Для подключения настенных и
напольных светильников, бытовых электроприборов — чайников,
вентиляторов, паяльников и т.д.
ШРО 0,35-1 2; 3 Шнур гибкий, со скрученным
жилами, в резиновой изоляции, в оплетке из хлопчатобумажной или
синтетической пряжи
Для подключения  бытовых
электроприборов — чайников, вентиляторов, паяльников и т.д. (где
требуется повышенная температурная устойчивость)

Кабельные материалы | Типы металлов, используемые в кабелях и проводах

Провод

Иногда мы забываем, что многие кабели не предназначены для передачи электроэнергии или сигналов, например, кабели, поддерживающие мосты, приводящие в действие элероны и буксируемые автомобили. Механические провода и кабели — это большая (но другая) отрасль.

Однако между механическими и электрическими проводами и кабелями есть сходство — по крайней мере, с точки зрения средств их изготовления.

По мере изготовления жилы проволоки протягиваются через фильеры все меньшего размера.Это верно для всех проводов. Алмазные матрицы используются из-за их чрезвычайной твердости и того факта, что они сохраняют свой точный размер в течение длительного времени. Фактически, система калибровки American Wire Gauge (AWG) предлагает эту процедуру рисования. Например, провод размером 22 AWG, менее 20 AWG, теоретически протягивается через 22 матрицы все меньшего размера. Проволока большего размера протягивается через меньшее количество штампов; отсюда и «калибр» с меньшим числом. См. Таблица 1 .

Металлы

Медь считается стандартом для электрических проводников, уступая только серебру по проводимости, но гораздо более многочисленна и поэтому экономична.

Поскольку пайка меди может быть затруднена без использования флюса (который может оставлять коррозионные остатки), ее обычно покрывают лужением или гальваническим покрытием, если она предназначена для пайки. (Это не исключает использования флюса, но покрытие облегчает пайку и обеспечивает некоторую защиту от коррозии в целом.)

Медь без покрытия идеально подходит для концевых муфт под давлением (опрессовка и т. Д.), Которые предотвращают окисление поверхности.

Меньший вес

Aluminium позволяет предположить, что он предпочтителен для авиастроительной промышленности с ограниченным весом.Его вес составляет примерно 1/3 веса меди, и даже с его более низкой проводимостью он работает лучше, чем медь на фунт веса почти в 2: 1.

Так почему же алюминий не предпочтителен? Начнем с того, что физические характеристики проволоки — это только часть истории. Много лет назад, когда медь была в дефиците, для жилой проводки часто выбирали алюминий. В то время не было полностью оценено серьезное влияние гальванической реакции между алюминием и латунными или медными фитингами или клеммами в присутствии влаги.Это приведет к коррозии, которая вызовет отказ в соединении либо в виде разрыва цепи, либо, что еще хуже, высокого сопротивления, что приведет к многочисленным пожарам. Алюминий оказался гальванически слишком агрессивным для прямого контакта с медью или латунью. [ В таблице 2 перечислены металлы в соответствии с их гальваническим рангом.]

Та же проблема существует и в других схемах. Если бы все выводы были заменены на алюминиевые, гальваническую проблему можно было бы решить, но это применимо ко всем штырям, клеммам, контактам и проводящему оборудованию, и есть много существующих систем, которые потребуют адаптации.Кроме того, алюминий образует твердый оксидный слой на своей поверхности, который необходимо пронизать для хорошего электрического соединения.

Хотя это второе лучшее решение, существуют биметаллические («AL / CU») адаптеры, соединяющие алюминиевые и медные проводники, где повторная разводка проводов в доме нецелесообразна. Это решает проблему гальванического воздействия, которая ставит под угрозу пожарную безопасность.

Еще один серьезный недостаток алюминия заключается в том, что его нельзя легко припаять или покрыть металлом для улучшения паяемости.

Все это может свидетельствовать о недопустимости законного использования алюминия в электрических системах, не говоря уже о самолетах. Не так. По правде говоря, алюминий одобрен для использования в воздухе с калибром 6 AWG или больше. Это нацелено на энергетические приложения, а не на системы авионики. При высоких токах, подходящих для таких больших проводов, эффекты возможной коррозии в некоторой степени компенсируются самим током.

Серебро проводит лучше, чем медь, хотя и значительно дороже.В результате его часто используют в качестве покрытия для меди, чтобы улучшить проводимость кожи и обеспечить некоторую защиту от коррозии. Это особенно важно на очень высоких частотах, где ток более склонен концентрироваться на «коже» проводника — явление, называемое скин-эффектом. Серебро тоже легко паяется.

Олово обеспечивает защиту медного проводника от коррозии, но не оказывает заметного влияния на его проводимость. Это, конечно, в высшей степени припаяно.На самом деле «луженый» проводник может быть покрыт сплавом свинца и олова — припоем.

Золото , хотя и дорого, но является обычным покрытием для латунных контактов разъема, коаксиальных контактов ARINC и частей некоторых других разъемов. По сути, это покрытие является предпочтительным из-за его превосходных свойств коррозионной стойкости в приложениях, где может быть большое воздействие. Золото также является хорошим проводником и легко паяется.

В таблице 3 перечислены основные проводящие материалы и их свойства, как абсолютные, так и относительно меди.

Оболочка и диэлектрические материалы

Номинальные значения температуры изоляции

ПВХ

— плохой выбор для изоляции проводов и кабелей в самолетах — позиция, подтвержденная FAA. Другие хорошие и одобренные варианты существуют и легко доступны.

Температурные рейтинги отражают диапазон, в котором будет сохраняться целостность изоляции — достаточно гибкой в ​​холодном состоянии и без эффектов размягчения или разрушения в верхней части шкалы.Следует отметить, что при определении максимальной температуры следует учитывать повышение температуры, вызванное рассеиванием мощности в самом проводе.

Хотя ожидается, что большая часть бортовой электропроводки не выдержит воздействия номинальных экстремальных температур, такие номинальные характеристики обеспечивают меру «запаса прочности» для обеспечения безопасности в случае пожара или неисправности.

Другие свойства изоляции, вызывающие озабоченность, в зависимости от области применения, включают диэлектрическую проницаемость, которая определяет потери, взаимную емкость (между проводниками), полное сопротивление, скорость распространения и т. Д.[См. Фактор скорости ]

Наиболее распространенные изоляционные материалы для проводов и кабелей, одобренные и обычно приемлемые для самолетов, относятся к семейству Teflon® — знакомой торговой марке фторполимеров — которые включают, например, PTFE, ETFE (также известный как Tefzel®), TFE и FEP. .

Провода

MIL-W-22759 имеют изоляцию из TFE или Tefzel®. Изоляция из ТФЭ рассчитана на верхние температуры окружающей среды от + 200 ° C до + 260 ° C, в зависимости от толщины изоляции и материалов проводов.Tefzel® обычно рассчитан на + 150 ° C. Оба подходят для температуры -65 ° C, что может быть реализовано в непосредственной близости от кожи на больших высотах.

Проблемы с температурой / производительностью

Есть несколько старых «резервных» коаксиальных кабелей — например, RG58 и RG214 — и некоторые более новые кабели с низкими потерями, которые на самом деле могут вызвать серьезные проблемы с производительностью в авиационных системах. Их полезность ограничена использованием полиэтилена в качестве диэлектрического материала. В результате получается номинальная температура, как правило, 85 ° C (что равно 185 ° F), что на первый взгляд может показаться вполне адекватным.

Но воздушные системы намного безопаснее обслуживаются кабелями с номинальной температурой 200 ° C. Теперь 200 ° C — это колоссальные 394 ° F — достаточно, чтобы расплавить припой! Конечно, выше человеческой терпимости. Итак, не является ли излишним указывать (и оплачивать) кабели с номиналом 200 °? Определенно нет. И вот почему.

Многие специалисты по авионике знают — если не на основании научного опыта, — что использование «высокотемпературных» кабелей предпочтительнее менее дорогих коаксиальных кабелей. Причина в производительности — может быть, не на начальном этапе, а со временем.

В очень многих самолетах кабели вьются через корпус в местах, которые могут стать намного более горячими, чем кабина. Несмотря на то, что при контакте с воздуховодами, брандмауэрами двигателей и других горячих точках или вблизи них температура не достигает даже 200 ° C, для них нередко точки соприкосновения значительно превышают 100 ° C. Именно там может случиться ущерб. Какой ущерб?

Немного предыстории: Коаксиальные кабели по определению коаксиальные, то есть цилиндр экранирования и поперечное сечение центрального проводника имеют одну и ту же ось.Пространство [диэлектрик] между ними во всем одинаковое. Идеально.

Низкотемпературные диэлектрические материалы размягчаются при относительно низких температурах, и центральный проводник неизбежно смещается от центра к экрану, в направлении силы тяжести или внутрь изгиба кабеля. В таком случае «ко-ось» уходит с оси, и концентричность, необходимая для поддержания импеданса, ухудшается. Это навсегда и лишь часть возможного ущерба.

Другая часть находится в коробке.В случае приемника изменения импеданса могут вызвать снижение сигнала — возможно, вплоть до потери полезности.

В случае передатчика все может быть хуже. Отражение мощности [измеряемое как КСВ, или коэффициент стоячей волны] возвращается прямо к последней стадии, выделяя тепло… а тепло является заклятым врагом всех электронных компонентов. Это приглашение к лавке на ремонт. Вы знаете кого-нибудь, кто предпочел бы оплатить ремонт, чем скромную дополнительную стоимость кабеля 200 ° C?

Кабели, в которых используются диэлектрические материалы из полиэтилена (PE) с номинальной температурой 85 ° C, становятся мягкими при температурах, характерных для изолированных участков в самолетах.В некоторых кабелях с низкими потерями используется вспененный полиэтилен, который изначально является мягким. Прокладка кабеля с особым вниманием к избеганию горячих точек в целом важна, но крайне важна для таких кабелей.

Разве не имеет смысла всегда использовать лучший выбор, когда так много внимания уделяется целостности кабелей?

[Самый популярный] 10 лучших производителей проводов в Индии, 2021 год

Вы ищете лучшие марки электрических проводов для вашего дома?

Что ж, вы пришли в правильное место.

В этой статье вы можете увидеть информацию о лучшей компании Top 10 Best Wire Company в Индии и полное руководство о том, как выбрать самый качественный электрический провод для дома, чтобы вы могли выбрать лучший провод для своего дома. проводка дома.

В Индии многие компании, производящие электрические провода, производят огромное количество проволоки.

Эти производители проводов и кабелей продвигают свою продукцию как ударопрочные и огнестойкие.

Но домашняя проводка — не детская игра, это очень важно, так как это может быть очень опасно.Плохая проводка может быть опасной для вас, а также для вашего окружения. Меры предосторожности всегда лучше лечения.

Так как, всегда нужно искать лучший электрический провод. Но вопрос в том, как выбрать для дома электропровод лучшего качества? Вот почему вам необходимо прочитать эту статью полностью.

Во-первых, вы посмотрите на 10 лучших компаний по производству проводов в Индии.

Рекламные объявления

Рейтинг 10 лучших компаний по производству проводов в Индии 2021

Ниже приведен рейтинг Wire Wiring 2021 проводов самого высокого качества в Индии.

  • Havells Wire
  • Finolex Wire
  • Polycab Wire
  • KEI Wire
  • RR Kabel
  • Syska Wire
  • Anchor Wire
  • V-guard Wire
  • Cable
  • Make
  • D-9014 Arolex Wire

Top 10 Best Wire Company in India 2021

Ниже приведен список лучших проводных компаний в Индии. Рейтинг этих марок проводов основан на популярности марки проводов на рынке и отзывах покупателей.

У вас недостаточно времени, чтобы прочитать эту статью, мы рекомендуем вам, вы можете выбрать наши три лучших варианта: провод Havells, провод Polycab и провода Finolex.

Также читайте:


Перед покупкой вам нужно знать , как выбрать лучший провод в Индии для дома

Выбор электрического провода лучшего качества для дома — это процесс, требующий исследования. Вам необходимо изучить детали провода, такие как материал, используемый для провода, его калибр, номинальное напряжение и цвет и т. Д.

Во-первых, мы рассмотрим некоторые теоретические знания о проводе.

Что такое электрический провод?

Электрический провод или кабель — это не только средство передачи тока из одного места в другое, но и необходимое оборудование для его работы.

Без провода никакое электрооборудование не может выполнять свою конкретную работу.

При выборе лучшего провода для домашней электропроводки обратите внимание на следующее.

1.

Качество проволоки

Безопасность и производительность — важные факторы, влияющие на качество проволоки. При покупке провода всегда учитывайте следующие факторы.


2. Материал провода

Любое электрическое оборудование требует его номинального напряжения и тока, в противном случае оно будет работать неправильно. Для проведения тока необходим материал, обладающий высокой проводимостью.

Медь и алюминий — лучший выбор для изготовления проводов и кабелей из-за их хороших электрических свойств.

Жила из медной проволоки обладает отличной проводимостью по току, пластичностью и имеет высокую прочность на разрыв, так как медь используется в электропроводке.

Большинство электриков и современных домовладельцев использовали медный провод.


3. Чистота материала

Чистота меди является важным фактором при выборе электрического провода лучшего качества для дома.

Проволока самого высокого качества изготавливается из меди с чистотой более 99%.

Также проверьте оригинальный медный провод, на рынке много поддельных медных проводов.


4. Изоляция

Изоляция пожарной безопасности важна для домашней электропроводки, когда вы выбираете электрический провод самого высокого качества, который всегда соответствует следующему типу изоляции:

  • FR- огнестойкий.
  • HRFR- Жаростойкое огнестойкое вещество.
  • FR-LSH- Огнестойкий с низким содержанием дыма и галогенов.
  • HFFR- Безгалогеновый антипирен.
  • FRFS- огнестойкий огнестойкий
  • FRLS- негорючий с низким уровнем дыма
  • FRZH- негорючий без галогенов
  • FRLF- огнестойкий без содержания свинца
  • ZHFR- с нулевым содержанием галогенов.

5. Сечение или калибры электрических проводов

Когда вы идете в цех по производству проводов, вы видите провода разных размеров. Вы выбираете один такой размер. Но знаете, размеры проводов, предназначенных для разных применений, разные.

В электрике калибр провода относится к физическому размеру провода.

Мы используем автоматические выключатели или предохранители для защиты дома. Если вы не выберете провод правильного калибра, автоматический выключатель или предохранитель не будут работать должным образом, что создает возможность возгорания.

В таблице ниже показаны размер и расположение используемого провода.

Использование провода Номинальный ток Емкость Калибр проводов Размер в кв. Мм
Низковольтные шнуры для освещения и ламп 10 ампер. 18 калибр 1 кв. Мм
Удлинители 13 ампер. Калибр 16 1,5 кв. Мм
Светильники, лампы, линии освещения 15 ампер Манометр 14 2 кв. Мм
Емкости, 110-вольтные насосы, кондиционеры Техника для кухни 20 амп. 12 Калибр 2,5 кв. Мм
Электрические сушилки для одежды, оконные кондиционеры на 220 вольт, встроенные духовки, электрические водонагреватели 30 ампер. Калибр 10 3,2 кв. Мм
Электрические печи, большие электрические нагреватели 45 ампер. 8 Калибр 4 кв. Мм
Электрические печи, большие электрические нагреватели 60 ампер. 6 Калибр 4,8 кв. Мм
Электрические печи, большие электрические водонагреватели, вспомогательные панели 80 ампер. 4 калибра 5,8 кв. Мм
Сервисные панели, вспомогательные панели 100 ампер. 2 Калибр 7 кв. Мм
Примечание. Приведенная выше таблица носит справочный характер, перед покупкой провода вы можете связаться с электриком.


6. Код цвета электрического провода Индия

В электропроводке дома для линий, нейтрали и земли или земли используются провода разных цветов. Для идентификации проводника мы использовали общий цветовой код.

В зависимости от типа источника питания используются разные цветовые коды.

С помощью цветового кода мы можем легко и безопасно определить тип проводника.

В соответствии со старыми стандартами в Индии, красный для линейных или токоведущих (силовых) проводов, черный для нейтральных проводов и зеленый для заземляющих проводов.

Вы можете увидеть новый цветовой код на изображении выше. Они будут полезны вам при выборе марки электрического провода самого высокого качества в Индии. Как правило, в Индии широко используется старый цветовой код.


7.Гибкость — Чтобы избежать поломки.

8. Экологичность — Бессвинцовые провода — лучшее для окружающей среды

Обзор 10 лучших компаний по производству проводов в Индии

Ниже приведены лучшие электрические провода в Индии

# 1. Havells Wire

Havells India Limited — динамично развивающаяся электротехническая компания. Это одна из 10 лучших проводных компаний в Индии. Компания занимается производством оборудования для распределения электроэнергии, потолочных вентиляторов, светодиодного освещения и другой бытовой техники.Havells — одна из самых популярных компаний по производству проволоки в Индии в 2021 году.

Основные характеристики Havells Wire:

  • Проволока Havells доступна в различных размерах в соответствии с требованиями.
  • Доступность размеров от 0,5 кв. Мм.
  • Против термитов и грызунов.
  • Экологичный
  • Доступная длина 90 мяса и 180 мяса.
  • Проволока изготовлена ​​из меди с чистотой более 99,95%.
  • Этот провод имеет изоляцию из ПВХ HRFR.

№ 2.Finolex Wire

Finolex Cables Limited — крупнейшая и ведущая компания в Индии. Компания производит осветительную продукцию и электрические аксессуары, обогреватели, распределительные устройства, вентиляторы и т. Д. Finolex — лучшая компания по производству проводов в Индии, которой доверяют.

Основные характеристики провода Finolex:

  • Доступная длина от 0,75 мм до 16 мм
  • Проволока изготовлена ​​из отожженной электролитической голой меди с чистотой 99,97%.
  • Огнестойкая ПВХ изоляция.
  • Проволока обладает высокой термостойкостью.
  • Противопожарная и водонепроницаемая изоляция.

# 3.Polycab Wire

Polycab Wires — динамично развивающаяся компания-лидер в кабельном секторе Индии. Polycab — одна из лучших компаний по производству электропроводки в Индии. Компания производит провода, кабели, осветительные лампы и различные материалы для электромонтажа. Polycab — один из лучших проводов в Индии.

Основные характеристики провода Polycab:

  • Доступность длины начинается с 0.От 75 до 16 кв. Мм
  • Провод Polycab доступен с различными изоляционными свойствами.
  • Эти провода имеют изоляцию FR PVC, FRLS PVC, FRZH с отличной огнестойкостью, FRLF PVC, HR FR-LSH бессвинцовой, FRFS и т. Д. Изоляцией.
  • Отличная герметичная система.
  • Экологичный.

# 4.KEI Wire

Krishna Electrical Industries limited была основана в 1968 году. Компания в основном занималась производством кабелей и домашних проводов.KEI занимается производством и продажей кабелей сверхвысокого напряжения, кабеля среднего напряжения и кабеля низкого напряжения. KEI входит в десятку лучших компаний по производству проводов в Индии.

Основные характеристики провода KEI:

  • Проволока изготовлена ​​из отожженной неизолированной меди с чистотой электролита чистотой 99,98%.
  • Этот провод имеет отличную изоляцию с огнестойкими и теплостойкими характеристиками.
  • Доступные длины 90 метров и 180 метров.
  • Доступные цвета: красный, зеленый, желтый, синий, черный.
  • Водонепроницаемость и защита от грызунов.

# 5.RR Kabel

RR Kabel является частью RR Global и производит изделия из проволоки самого высокого качества. RR Kabel — один из лучших производителей домашней электропроводки в Индии. Компания производит широкий ассортимент проводов и кабелей премиум-класса для различных промышленных, коммерческих и бытовых целей. Компания расширила свой бизнес более чем в 85 странах.

Основные характеристики RR Kabel Wire:

  • Доступные цвета: красный, желтый, синий, черный, зеленый, серый и белый.
  • Проволока из 100% электролитической меди.
  • Огнестойкая ПВХ изоляция.
  • Доступные длины 90 метров и 180 метров.
  • Anti-Rodent, Anti-Termite.

# 6.Syska Wires

Syska — одна из лучших компаний по производству электротехнической продукции в Индии, занимающаяся производством электрических проводов, светодиодных ламп, аксессуаров, бытовой техники, триммера и т. Д.

Основные характеристики Syska Wire:

  • Проволока из 99.Проводник из чистой меди 98%.
  • Этот провод имеет негорючую и низкодымную изоляцию.
  • Наличие длины провода — 90м и 150м.
  • Соответствует RoHS.
  • Провода обладают высокой токовой нагрузкой и энергосбережением.

# 7. Якорь от Panasonic

Компания Anchor — ведущая крупнейшая компания по производству электрических материалов в Индии, была основана в 1963 году. Якорь — одна из лучших марок проводов в Индии.

Основные характеристики анкерного провода:

  • Анкерный провод имеет предварительную изоляцию FR.
  • Дополнительная гибкость.
  • Жалоба RoHS и REACH.
  • Защита от грызунов и термитов.
  • Доступны размеры от 0,75 до 35 мм в семи цветах.
  • Доступные цвета: красный, желтый, синий, черный, зеленый, серый и белый.

# 8.V-Guard

V-Guard Industries Ltd — крупнейшая производственная компания, основанная в 1977 году, со штаб-квартирой в Кочи, Индия. Это также лучшая компания по производству домашних проводов в Индии.Эта компания занимается производством различного домашнего электротехнического и электронного оборудования и проводов.

Основные характеристики провода V-Guard:

  • Проволока с медным проводником на 99,97%.
  • Трехслойная изоляция.
  • Свойство с высокой степенью старения.
  • Огнестойкая изоляция.
  • Лучшая гибкость.

№ 9. D’Mak Cables

Dak — производственная компания из Гандхинагара, Гуджарат, основанная в 21 веке.Это одна из лучших компаний по производству электрических проводов в Индии. Эта компания занимается производством панелей управления, электрических проводов, светодиодных фонарей и т. Д.

Основные характеристики провода D’Mak:

  • Этот провод имеет ПВХ изоляцию FRLS / HRFR / ZHFR.
  • Доступные размеры 90м и 180м.
  • Безопасен от нападения термитов или грызунов
  • Не содержит свинца.
  • Экологичность.

# 10.Arolex Wire

Компания Arolex Wire является ведущим производителем проводов, кабелей и проводов.Эти компании в основном ориентированы на инновационные качественные продукты с быстрой доставкой при минимальных затратах.

Основные характеристики провода Arolex:

  • Этот провод имеет изоляцию FR PVC.
  • Доступные размеры 90м и 180м.
  • Безопасен от нападения термитов или грызунов
  • Бессвинцовая среда.
  • Anti Rodent, Anti Termite, Superior

Заключение: 10 лучших компаний по производству проволоки в Индии .

Как правило, все производители проводов и кабелей имеют право на различные испытания, требуемые в соответствии с кодом ISI.

Определить одну конкретную марку электрического провода самого высокого качества в Индии очень сложно. Выше приведены электрические провода самого высокого качества для дома, вы должны выбрать любой в соответствии с вашим бюджетом.

Если вы столкнулись с проблемой выбора лучшего электрического провода для дома, вы также можете выбрать три наших лучших варианта: провод Havells, провод Polycab и провода Finolex.

Надеюсь, у вас есть знания о качественном электрическом проводе для дома.

Итак, ребята. Если вам понравился этот пост, не забудьте поделиться им со своими близкими.

Если у вас есть вопросы, задавайте их в комментариях.


FAQ : Лучшая 10 лучших проводных компаний в Индии.

Какой провод подходит для домашней электропроводки?

В Индии многие электрические компании производят электрические провода. Среди них некоторые провода лучше всего подходят для домашней проводки. Этими производителями проводов являются Havells, Polycab, Finolex, KEI cable, RR Kabel, Syska wire, Anchor, V-gaurd, D’mak и Arolex wire.

Какой провод лучше всего финолекс или поликаб?

Провода Havells и Finolex по качеству просто великолепны.Я рекомендую вам выбрать кого угодно. Они лучше всего подходят для бытовой электропроводки.

Какой провод лучше Хавелл или Поликаб?

Оба провода лучше всего подходят для домашней проводки. Я рекомендую вам выбрать любой.

Провод Havells в порядке?

Да. Провод Havells — лучший выбор для домашней электропроводки.

Топ-10 лучших брендов кабельного телевидения в Индии

Есть много вещей, которые необходимы для перемещения вещей из одного места в другое. Без передачи сложно управлять некоторыми вещами.Одна из таких вещей — сила, которая важна для жизни. Итак, для передачи энергии из одного места в другое нужны кабели, которые могут легко подавать питание в разные части Вселенной. Кабель должен быть ударопрочным, что обеспечивает максимальную безопасность.

Индия переживает стремительную урбанизацию. Это связано с промышленным, инфраструктурным и экономическим развитием. Таким образом, электрическая промышленность сильно выросла. Электрические кабели и провода стали частью нашей повседневной жизни. Таким образом, провода должны обладать хорошими характеристиками безопасности и электропроводности.

1. Polycab Wires

Это лучшая компания в электротехнической промышленности более 40 лет. У них лучшие производственные мощности в Дамане и Халоле. Он поставляет качественный продукт, которому можно доверять. Он поставлял провода и кабели в соответствии с потребностями рынка. Они занимаются многими услугами и продуктами, такими как нефть, коммунальные услуги, нефтеперерабатывающие заводы, химическая промышленность, цемент, сталь и металл, производство электроэнергии, подрядчики EPC и многое другое.

_____________________

2.Finolex Cables

Компания была основана в 1958 году со штаб-квартирой в Мумбаи. Эта компания является флагманским брендом Finolex Group. Они производят множество продуктов, таких как переключатели, кабели, провода, листы ПВХ, трубы и фитинги, провода, силовые кабели, смолы ПВХ и CFLS. Есть много электрических кабелей, которые производятся для различных целей, например, подземные кабели низкого напряжения, кабели ИБП и силовые кабели.

_____________________

3. Sterlite Tech Cable

Компания была основана в 2000 году со штаб-квартирой в Пуне.Они продолжают управлять, проектировать и строить более умные сети в соответствии с требованиями клиентов. Компания производит оптическое волокно в Аурангабаде. У них есть производственные мощности для передачи энергии и кабеля в Пуне, Силвассе и Харидваре. Он присутствует в 10 странах мира.

_____________________

4. Havells

Это одна из лучших компаний, известных своим качеством. Он был основан в 1958 году и представлен более чем в 50 странах мира и имеет 6000 профессий.У него много производственных предприятий в Индии с 23 филиалами. Они производят множество продуктов, таких как вентиляторы, водонагреватели, кухонные приборы, промышленные кабели, бытовые кабели, конденсаторы и многое другое. Штаб-квартира находится в Нойде, Уттар-Прадеш.

_____________________

5. KEI Cables

Компания была основана в 1968 году с головным офисом в Дели. Он производит кабели, проволоку из нержавеющей стали и проекты «под ключ». В категории кабелей он производит различные виды кабелей, которые используются для различных целей, таких как низкое напряжение, высокое напряжение, обмоточные провода и провода из нержавеющей стали.Кабель используется во многих секторах, таких как сталь, железные дороги, удобрения, недвижимость и многие другие отрасли.

_____________________

6. RR Kabel

Эта компания занимается производством, проектированием и проектированием проводов для различных целей, таких как театры, школы, промышленность и жилые секторы. Он также производит провода, такие как огнестойкие с низким содержанием дыма, огнестойкие ПВХ и с низким содержанием галогенов, которые используются для различных целей. У них есть производственные мощности в Сильвассе.Имеет 18 сертификатов.

_____________________

7.Unicab Cables

Компания была основана в 1981 году с головным офисом в Мумбаи. Он начал свою деятельность в подразделении эластомеров. Сейчас существует множество производственных мощностей, таких как оптоволоконные крышки, силовые кабели и кабели с желейным наполнителем. Он получил сертификаты ISO 9001 и ISO 9002.

_____________________

8. Кабельные шнуры

Он был введен в эксплуатацию в 1987 году, и они производят кабели по индивидуальному заказу.Они производят кабели высшего качества с использованием передовых технологий и современного процесса. Эти шнуры обеспечивают возможность подключения и экономичны. Главный офис находится в Нью-Дели. Шнуры используются в различных отраслях промышленности, таких как производство удобрений, металлургия, электроэнергетика и многое другое.

_____________________

9. V-guard Cables

Он вступил в силу в 1977 году с головным офисом в Кочи. Они производят различную продукцию, такую ​​как электронасосы, стабилизаторы напряжения, электрические вентиляторы, гейзеры, электродвигатели и многое другое.У него сильная сеть, состоящая из около 500 дистрибьюторов и 2000 розничных продавцов. Они производят разнообразную продукцию и обслуживают многие отрасли, такие как бытовая, промышленная, сельскохозяйственная, электронная и бытовая техника.

_____________________

10. Diatron Cables

Он был основан в 1970 году и выполняет многие проекты под ключ, такие как оборудование для передачи энергии, сверхвысокое напряжение, трансформаторы, проводники и многое другое. Он передает работу на аутсорсинг для снижения стоимости производства.Они производят качественную продукцию по разумной цене.

Таким образом, мы обсудили 10 лучших брендов кабельных проводов в Индии. Кабели следует выбирать с большой осторожностью и осторожностью. Вы должны принять во внимание безопасность и производительность. Если вы выберете кабели низкого качества, это может быть опасно для жизни и иметь катастрофические последствия для вас и ваших близких.

Похожие сообщения:

Кабель для солнечных панелей, Сварочный кабель

непревзойденная цена на электрические и электронные кабели, клеммы и полиолефиновые термоусадочные трубки.

Если вы ищете немедленную поставку необходимых вам проводов и кабелей, вы обратились в нужное место со специалистами по электрическим проводам и кабелям. Мы работаем с 1994 года, и наша цель — доставить ваши продукты в течение двух-пяти рабочих дней, независимо от того, как далеко вы находитесь от наших многочисленных центров выполнения заказов.

Именно то, что вам нужно: провод, кабель и переносной шнур лучшего качества — СДЕЛАНО в США!

Кабели коаксиального и кабельного телевидения

  • Номинальная пленка
  • Сиамский кабель питания и управления

Медный провод здания 600 В

Кабели для электроники, безопасности и сигнализации

  • Аудио и динамик
  • Кабели Belden Style
  • Электронный замок и контроль доступа
  • Кабель пожарной сигнализации
  • Звук и безопасность

Морской класс Одобрено UL

  • Основной провод лодки и кабель батареи лодки
  • Клеммы, разъемы, разъединители
  • Усадочная полиолефиновая трубка для тяжелых условий эксплуатации
  • Проушины из луженой меди для тяжелых условий эксплуатации

Переносные шнуры / кабели

  • SOOW 600 В
  • SJOOW Кабель 300 Вольт

Сварочный кабель — 600 В, гибкий, премиум-класса — Черный — Красный — Синий — Желтый — Зеленый

БЕСПЛАТНАЯ доставка наших сотен электрических проводов и кабелей

Мы можем предоставить все, что вам нужно в мире электрических проводов или кабелей.Если вы не видите нужный кабель, напишите нам. Специальные кабели не перечислены на нашем сайте. Мы предлагаем шнуры и кабели различной длины, чтобы они максимально соответствовали вашим потребностям. Мы предлагаем БЕСПЛАТНУЮ наземную доставку до вашего местоположения из одного из наших семи центров выполнения заказов по всей стране с доставкой в ​​течение двух-пяти рабочих дней. Доступны услуги ускоренной доставки, и информация для отслеживания доступна после отправки вашего заказа.

Ваши строительно-монтажные проекты должны быть выполнены в срок.Мы знаем, как важно в срочном порядке доставить вам сварочный кабель на 600 вольт, электронные системы безопасности и сигнальные кабели, кабели и разъемы, одобренные UL для морских судов, или любой другой переносной шнур или медный строительный провод, чтобы вы могли вернуться к работе.

Испытайте лучшее в отрасли качество EWCS

При таком большом количестве различных типов проводки вам нужен кто-то, кому вы можете доверять, чтобы выполнить работу и предоставить вам именно то, что вам нужно с первого раза. Триллиевый провод и кабель — ваш источник.Поскольку доступно так много разных типов кабелей, вы обязательно найдете то, что ищете.

Доступны многие длины и размеры алюминиевой строительной проволоки, алюминиевого триплекса и алюминиевого квадраплекса. Вы также можете приобрести контрольно-измерительные и электронные кабели из кабелей пожарной сигнализации, кабелей безопасности и сигнализации, аналогичных промышленных электронных кабелей и т. Д.

Trillium Wire and Cable также включает медные силовые кабели и кабели управления, судовые кабели, сварочные кабели и многое другое. Медные силовые и контрольные кабели поставляются в виде одножильных и многожильных неизолированных медных проводов, строительного провода на 600 В, гибкого силового кабеля на 2000 В, силовых кабелей G-GC и типа W и т. Д.Морской кабель включает в себя морской первичный провод 16-10 калибра, одобренный UL, кабель морской аккумуляторной батареи, силовые кабели, термоусадочные трубки с клеевым покрытием и многое другое.

Кабели и провода, доступные от Trillium Wire and Cable, всегда высокого качества, рассчитаны на длительный срок службы и работают. Мы работаем с 1994 года и являемся экспертами во всем, что касается электромонтажа. Мы специализируемся на том, чтобы быстро позаботиться о ваших проводах и кабелях и доставить вам нужный кабель в кратчайшие сроки с немедленной доставкой. Обычно мы выполняем заказы в течение 24 часов и отправляем в рабочие дни.Наша конечная цель — чтобы вы остались довольны своей покупкой и довольны доставкой.

Провод и кабель можно разрезать в соответствии с вашими требованиями, и мы всегда готовы принять специальные заказы или крупные заказы, когда они вам понадобятся. Просмотрите широкий выбор типов проводов и кабелей и не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть относительно продуктов или вашей покупки. Наша цель — предоставить провода и кабели по доступной цене и обеспечить качественное обслуживание клиентов, которое легко доступно, чтобы вы получали необходимую помощь и нужные вам продукты.

Отправьте нам электронное письмо по адресу [email protected] сегодня и получите максимально быстрое время ответа, чтобы доставить ваш продукт к вашему порогу в течение недели.

Какой датчик лучше всего подходит для вашей системы?

Выбор лучшего провода для громкоговорителей может быть минным полем. Какой калибр? Дорого или дешево? С чего начать? Что ж, прочитав полное руководство по проводам динамиков.

Провод динамика может показаться такой скучной темой, не так ли?

Я имею в виду, кого волнуют эти надоедливые провода, из-за которых ваша комната выглядит немного грязной? Самое интересное — это усилитель и динамики!

Итак, вы просто покупаете первый провод для акустической системы, с которым сталкиваетесь в спешке, чтобы продолжить выступление.

Что ж, вы можете быть удивлены, узнав, что есть масса интересных вещей, которые можно узнать о проводе динамика.

Да, как и во многих других вещах в мире домашнего кинотеатра, здесь есть масса технических вещей, которые могут вас разбудить.

И некоторые люди очень увлечены этой темой. Это весело!

Итак, если вы хотите больше узнать о захватывающем мире акустических проводов, пристегнитесь и наслаждайтесь поездкой.

Самый продаваемый провод для динамика на Amazon

Что такое провод динамика?

Провод динамика используется для подключения усилителя к комплекту динамиков.В некоторых частях мира он также известен как акустический кабель.

Усилитель посылает в динамик звуковой сигнал электрического тока. Ток питает драйверы динамиков, и именно так они издают звук.

Следовательно, провод динамика — это просто средство для проведения электрического тока. Точно так же, как провод, по которому подается питание на лампу или телевизор.

Как выглядит провод динамика?

Провод динамика выглядит так, как показано на рисунке выше, хотя есть много разных типов.

Традиционный провод динамика имеет два проводника для подключения к положительному и отрицательному разъему на усилителях и динамиках. В отличие от рисунка выше, провод обычно имеет одинаковый тип жилы для обеих жил — обычно медный.

Внутренний сердечник снаружи изолирован каким-либо пластиком. Перед подключением к динамику или усилителю необходимо удалить изоляцию на конце, чтобы обнажить оголенный провод.

Оголенный провод можно подключить непосредственно к разъемам динамиков.Или, иногда, добавляется форма прерывания, чтобы сделать соединение более простым и надежным.

См. Мое руководство по подключению провода динамика для получения дополнительной информации об этом.

Должен ли я использовать провод динамика?

Вы должны использовать что-нибудь для подключения усилителя и динамиков. Но это не обязательно должен быть традиционный провод динамика.

Итак, в чем разница между проводом динамика и обычным старым электрическим проводом? Не так много, как вы могли подумать.

Теоретически вы можете использовать все, что будет пропускать электрический ток от A к B — например, кабель, который используется для питания вашей лампы, или проволочную вешалку…

Однако я не предлагаю вам это делать. Я просто подчеркиваю.

На практике большинство людей купят «акустический провод». Он бывает разных размеров и по разной цене; вам просто нужно решить, какое оборудование подходит именно вам.

Вы услышите множество мнений о том, что вам нужно купить дорогой провод для аудиофильских колонок, чтобы добиться наилучшего звука в вашей комнате.

Я не подписываюсь под этим мнением. Однако, если вы думаете, что это помогает, вам следует покупать то, что вам удобно.

В чем преимущество покупки правильного провода для динамика?

Одним из преимуществ покупки провода, предназначенного для использования в динамиках, является то, что одна сторона будет четко обозначена линией или выступами.

Это упрощает подключение положительного полюса к положительному, а отрицательного — к отрицательному на усилителе и динамике.

Он также будет иметь гибкую и упругую внешнюю изоляцию, которая упрощает установку и снижает помехи от других электрических сигналов.

Однако вы также увидите другие особенности выделенного провода динамика, которые должны улучшить производительность. Некоторые из них включают:

  • Бескислородная медь
  • Криогенная обработка
  • Направляющие кабели
  • Волшебная пыльца (ладно, это я придумал!)

Я не собираюсь говорить вам, что это неправильно. В течение многих лет ведутся споры о том, можно ли услышать разницу между разными типами акустических проводов.

Итак, в конце концов, вам нужно принять собственное решение.

Но я еще не убедился, что существует какая-либо значительная разница в характеристиках между простым проводом и проводом для «специальных аудиофильских» динамиков.

Некоторые бренды предлагают провода для динамиков с разъемами, уже установленными на каждом конце провода. Это может быть полезно, если вы хотите надежное соединение и не хотите делать это самостоятельно.

Но в этом нет необходимости — и в большинстве случаев для подключения всегда можно использовать неизолированный провод.

Что делает хороший провод динамика?

Основная особенность провода динамика — это сердечник с низким сопротивлением.

Меньшее сопротивление означает, что в динамик будет поступать больший сигнал от усилителя.

Вот почему медь всегда использовалась в качестве основного проводника для электрических и акустических проводов. Медь — отличный проводник с низким сопротивлением для электричества.

Провод динамика также должен иметь низкую емкость и индуктивность, но они менее важны, чем сопротивление.

Кроме того, провод динамика должен иметь гибкую и прочную изоляцию вне жилы.

Гибкость необходима для упрощения прокладки кабеля в ограниченном пространстве.

Изоляция также должна защищать сердечник от электрических помех и окисления — и не портиться со временем и не загрязнять сердечник.

Какой тип провода для динамика мне нужен?

При покупке провода для динамика нужно обратить внимание на две основные вещи; материал, который используется для внутреннего проводника, и толщина провода.

Есть и другие отличия, которые вы увидите, но по большей части это маркетинговый дым и зеркала, которые заставят вас купить провод. Я буду придерживаться основ.

1. Материал сердечника проволоки

Существует 3 основных проводящих материала, обычно используемых для изготовления проводов динамика (вы можете найти более экзотические версии, если присмотритесь):

  • Медь: основной вариант с первых дней акустических проводов. Он давно используется во многих отраслях промышленности для проведения электричества.Акустический провод обычно представляет собой многожильный медный провод, состоящий из множества тонких отрезков меди, связанных вместе. Вы не ошибетесь с этим.
  • Алюминий с медным покрытием (CCA): по мере того, как медь стала дороже, CCA стала более популярной, потому что ее было дешевле производить — и покупать. Провод CCA также обычно многожильный. Каждая жила имеет алюминиевый сердечник с тонким внешним покрытием из меди. Это прекрасно работает. Однако он имеет другое сопротивление, чем медь, поэтому вам может потребоваться более толстый кабель, чем у меди, для того же самого кабеля.
  • Серебро: пользуется популярностью у более «аудиофильских» проводов для акустических систем. Серебро имеет большую электропроводность, чем медь, и поэтому считается лучшим решением. Скорее всего, кабель будет из посеребренной меди, а не из сплошного серебра, хотя он существует. Однако, если сопротивление достаточно низкое для необходимой длины кабеля, вряд ли будет какая-либо слышимая разница между медью и серебром. Если вы не согласны, ничего страшного, я не собираюсь мешать вам покупать посеребренные провода для колонок.

2. Типы калибров для проводов громкоговорителей

Калибр провода динамика относится к толщине кабеля.

Это немного сбивает с толку (по крайней мере, для меня), потому что чем выше калибр, тем тоньше кабель. Мне это всегда казалось немного противоречащим интуиции.

Тем не менее, никто не спросил моего мнения, когда им в голову пришла эта идея, так что я думаю, мне придется принять ее!

Американский калибр проводов (AWG) является стандартом, используемым в Северной Америке.Он не был разработан специально для проводов громкоговорителей, но используется в различных отраслях промышленности, где используются разные типы проводов.

Вы также можете услышать, что это калибр проводов Brown & Sharpe.

Хотя AWG определяет широкий диапазон размеров, наиболее распространенными размерами для проводов громкоговорителей, вероятно, являются калибры 12, 14 и 16. Они идеально подходят для большинства задач по подключению в обычном домашнем кинотеатре и музыкальной стереосистеме.

Калибры проводов громкоговорителей — AWG и диаметр (не в масштабе)

Хочу сказать, что этот стандарт признан во всем мире.Разве это не было бы легко? Но это не так.

В мире используется несколько различных стандартов калибра проволоки. Вот загрузка для сравнения калибра проводов, которая может быть полезна, если вы хотите сравнить размеры проводов по всему миру.

В Великобритании провод динамика часто измеряется площадью поперечного сечения в квадратных миллиметрах. Это не то же самое, что диаметр. И иногда цитируется AWG.

Насколько это запутанно?

Вот диаграмма, в которой показано сравнение наиболее распространенных размеров проводов акустических систем AWG и площадей поперечного сечения:

Обычные сечения проводов для динамиков в Великобритании:

  • 0.5 мм²
  • 0,75 мм²
  • 1,5 мм²
  • 2,5 мм²
  • 4,0 мм²

Таким образом, это не точное совпадение с таблицей выше, но вы можете увидеть приблизительный эквивалентный размер в AWG.

Например, 1,5 мм² примерно соответствует 16 AWG, а 2,5 мм² примерно соответствует 14 AWG.

Калибр провода динамика является наиболее важным параметром при принятии решения о покупке.

Почему? Потому что по мере того, как проволока становится толще, сопротивление уменьшается.А чтобы добиться наилучшего качества звука, мы хотим, чтобы сопротивление было ниже определенного уровня.

Что больше — проволока калибра 14 или 16?

Провод динамика 14 калибра толще, чем калибр 16.

Проволока

калибра 14 имеет диаметр 1,6 мм, а проволока калибра 16 — диаметр 1,3 мм.

Лучше ли толстый провод динамика?

Иногда.

Провод более толстого сечения будет иметь меньшее сопротивление (импеданс).

Меньшее сопротивление — это хорошо.

Если сопротивление в вашей системе поддерживается ниже определенного уровня, это не ухудшит качество звука, передаваемого от усилителя к динамикам.

Если вам нужны длинные кабели, важнее использовать более толстый провод, чтобы снизить сопротивление.

Однако дело не в том, что толстая проволока — лучше или хуже, а в том, чтобы получить проволоку правильного калибра для работы.

В зависимости от длины провода динамика, который вам нужен, более тонкий кабель динамика может иметь такие же звуковые характеристики, как и более толстый.

Но если вам нужно проложить кабель на большее расстояние, то да, более толстый провод динамика может быть лучше.

Какой лучший калибр для провода динамика?

Какой размер провода динамика подойдет для вашей комнаты? Ну, это зависит от нескольких факторов. Лучшее сечение провода динамика для вашей системы будет зависеть от:

  1. как далеко вы хотите проложить кабель
  2. тип материала, из которого сделан проводник
  3. импеданс громкоговорителей

Уважаемый инженер по громкоговорителям Роджер Рассел говорит, что идеальное сопротивление для провода громкоговорителя составляет менее 5 % от номинального сопротивления подключенного динамика.

Если это так, то звук, исходящий из усилителя, не будет слышен.

Я знаю, о чем вы думаете. «Это все очень хорошо, Пол, но как, черт возьми, я должен это понять?».

К счастью, Роджер также составил простую таблицу, чтобы прояснить это.

Вот его рекомендации для динамиков с сопротивлением 4, 6 и 8 Ом, подключенных двухжильным медным проводом. Это должно охватывать большинство динамиков, предназначенных для дома.

У Роджера также есть номера для 2-омных динамиков на своем сайте, так что проверьте это, если они вам нужны.

Таблица калибра проводов динамика — максимальная длина провода
* для двухжильного медного провода. Источник: www.roger-russell.com

Как видно из диаграммы сечения проводов динамиков выше, если у вас есть динамики с сопротивлением 8 Ом, то даже тонкий провод 22 AWG можно проложить на расстоянии до 12 футов без потери качества звука.

Этого может хватить для левого переднего, правого переднего и центрального динамика.

Не то, чтобы я обязательно предлагал вам купить провод 22 AWG. В большинстве систем используются провода AWS калибра 16, 14 или 12.

Медный провод

калибра 16 может проходить на расстояние до 48 футов с динамиками на 8 Ом. Итак, если вам нужен размер провода, который будет соответствовать большинству обстоятельств, то, вероятно, вам подойдет медный провод 16-го калибра.

Для динамиков с более низким импедансом на всякий случай можно выбрать 12 или 14 AWG.

Несмотря на то, что таблица относится к длинам до 200 футов, вам не нужно прокладывать кабель так далеко. Роджер предлагает максимальную длину кабеля 50 футов.

Как насчет провода CCA?

Не забывайте, что эти данные относятся к медному проводу динамика.

Если вы купите алюминиевый провод, плакированный медью, он будет иметь повышенное сопротивление по сравнению с медным.

Roger Russell не приводит этих цифр, но имейте это в виду при покупке кабеля.

В качестве приблизительного эмпирического правила, на всякий случай можно выбрать следующую толщину.

Итак, если для вашей комнаты подходит медный провод 16 калибра, то, возможно, приобретите калибр 14, если вы покупаете CCA.

Конечно, это может свести на нет экономию на покупке CCA вместо меди! Жизнь полна сложных решений.

Для коротких кабелей — скажем, 10 футов и ниже — не имеет значения, какой именно кабель вы покупаете. Вы вряд ли услышите разницу.

В случае сомнений и при условии, что вы можете себе это позволить, просто купите медный кабель.

Мои динамики рассчитаны на сопротивление 8 Ом, но они ниже этого — провод какого калибра мне выбрать?

Отличный вопрос!

Ранее я сказал, что калибр провода, который вы покупаете, зависит от импеданса динамика.

Однако данный импеданс динамика является номинальным.Это означает, что это среднее значение, и на определенных частотах оно может быть выше и ниже номинального.

Если да, то как выбрать лучший калибр проволоки?

Во-первых, я бы узнал из руководства / производителя моих динамиков, каков минимальный импеданс.

Затем, если я хочу быть уверенным, что все сделано правильно, я бы использовал это как импеданс для своих динамиков.

Теперь у вас есть большой запас провисания, когда вы выбираете лучший калибр провода для длины кабеля — так что велика вероятность, что это не будет иметь значения.

Но, если вы приближаетесь к пределу для определенного калибра, вам может потребоваться учитывать минимальное сопротивление динамика, а не номинальное значение.

Либо так, либо все равно сделай следующий размер больше.

Какой рекомендуемый калибр проводов динамика для домашнего кинотеатра и объемного звука?

Выбор правильного калибра проводов динамика может показаться важным для аудиофильских стереосистем.

А как насчет домашнего кинотеатра и объемного звука? Какой размер динамика для этого подходит?

Ну, правила те же.Мы по-прежнему используем усилители, динамики и провода.

Итак, просто выберите правильный калибр в зависимости от импеданса вашего динамика и длины кабеля.

Если вам нужен быстрый ответ, провод динамика AWS 14-го калибра должен без проблем охватить большинство решений. И большинству людей подойдет более дешевый AWS 16-го калибра.

Но, если вы хотите быть уверены, взгляните на приведенную выше таблицу максимальной длины провода и примите правильное решение для вашей комнаты.

Какой самый лучший провод для динамика?

Если вы прочитали предыдущие пункты, то поймете, что я не думаю, что покупка дорогих проводов для акустических систем стоит вашего времени и денег.

Если вы не читали предыдущие пункты, то перед покупкой провода динамика, думаю, вам стоит.

Являются ли дорогие фирменные изделия лучшими проводами для акустических систем, которые вы можете купить?

Что ж, если вы думаете, что он улучшает звук в вашей комнате и заставляет вас чувствовать себя лучше, покупая его, то это лучший провод для колонок для вас.

Но я не собираюсь рекомендовать какой-либо бренд, так как не думаю, что вам нужно задумываться над этим.

Если хотите, купите надежный бренд, но его основной провод — это все, что вам, вероятно, понадобится.Вы также можете очень дешево приобрести медный провод для акустической системы других производителей, который в большинстве случаев подойдет.

Просто выберите калибр, подходящий для работы.

На мой взгляд, лучший провод динамика — это просто правильный калибр для вашей системы, учитывая:

  1. импеданс ваших динамиков.
  2. расстояние от усилителя до динамика.

Тогда это просто должно быть хорошо сделано с медным проводником.

Если хотите сэкономить, купите проволоку CCA.Как правило, я бы выбрал медь, если бы у меня был выбор. Но я бы не потерял из-за этого сон.

Если CCA лучше соответствует вашему бюджету, тогда используйте его.

Если вы хотите заплатить немного больше за предварительно заделанный провод динамика с банановыми заглушками или лопатками, уже подключенными на конце, то это нормально.

Но что произойдет, если вы замените громкоговорители или усилитель и захотите использовать другую оконечную нагрузку на конце?

Самостоятельно подключить терминатор несложно.Хотя вы можете припаять эти разъемы на место, большинство из них просто прикручиваются, и это вполне приемлемо.

Что такое провод динамика из бескислородной меди?

OFC означает бескислородную медь.

OFC — это медь, очищенная для снижения уровня кислорода. Однако он по-прежнему содержит очень небольшое количество кислорода и поэтому технически не является «бескислородным».

Теоретически эта чистота способствует повышению электропроводности, поэтому она стала популярной для изготовления проводов для акустических систем.

Это еще один способ убедить вас купить проволоку. Потому что ваша звуковая система улучшится, если вы купите акустический провод OFC.

Медь, которая регулярно используется в электротехнике (C11000), имеет чистоту 99,9%. OFC имеет чистоту 99,95%.

Действительно ли эти дополнительные 0,05% повлияют на звук, исходящий из ваших динамиков?

Наверное, нет.

Нет ничего плохого в покупке провода динамика из бескислородной меди. Возможно, это все, что есть в наличии.Просто не верьте этой шумихе.

Я действительно слышу разницу с дорогим акустическим проводом

Отлично. Все, что вам подходит.

Сколько я должен потратить на провода динамика и межкомпонентные соединения?

Распространенное практическое правило — потратить 5% или, может быть, 10% стоимости вашей звуковой системы.

Думаю, это разумный пример, если вы хотите, чтобы что-то проходило мимо.

Однако я действительно не чувствую необходимости устанавливать фиксированное число.Просто купите кабель, подходящий для работы.

Для провода громкоговорителя, просто определите правильный калибр для вашей системы и возьмите простой медный провод.

Следует ли устанавливать дорогой толстый провод для передних динамиков и дешевый тонкий провод для объемных?

Это распространенный образ мышления. Раньше я делал это сам.

Считается, что более толстый провод — лучшее качество, поэтому я должен использовать его на моих самых важных динамиках спереди.

Окружающие элементы менее важны и расположены дальше, поэтому я могу сэкономить деньги и купить более дешевый тонкий провод для динамика.

Самое смешное, что все наоборот.

Более толстый провод имеет меньшее сопротивление, поэтому его следует использовать в более длинных кабелях. Для более коротких пробегов вы можете использовать гораздо более тонкую проволоку.

В конце концов, не зацикливайтесь на этом.

Если максимальная длина кабеля составляет менее 48 футов — и у вас есть динамики с сопротивлением 8 Ом — просто купите простой медный провод 16 калибра и используйте его для всего.

Что мне следует покупать: медный провод или провод для динамика CCA?

Если деньги не проблема, просто купите медь.Он проверен и испытан, и вы можете спокойно спать по ночам.

Если вы хотите сэкономить, подойдет CCA (алюминий с медным покрытием). Просто убедитесь, что вы учитываете более высокое сопротивление по сравнению с медью, когда рассчитываете лучший калибр для покупки.

Если вам нужны только короткие кабели или у вас только бюджетный усилитель и динамики, вы вряд ли услышите разницу, какую бы вы ни купили.

Какова максимальная длина провода динамика?

Нет точного числа, как далеко можно проложить провод динамика.По общему мнению, более 50 футов могут давать заметные различия в качестве звука — независимо от толщины кабеля.

Должна ли длина провода динамика быть одинаковой для обоих динамиков?

Попробуйте сделать его примерно таким же, но не теряйте сон, если он не совсем правильный.

Теоретически вы можете получить немного другой звук из двух динамиков, если один из них имеет разное сопротивление в кабеле.

Но вряд ли это будет иметь большое значение в реальном мире.

Конечно, стараться не впадать в крайности. Знаете, протянув трехфутовый провод к левому динамику, а затем всю 50-футовую катушку провода подключите к правому.

Это было бы просто глупо.

И в любом случае, если вы подключаете динамики объемного звука в своей комнате, может быть невозможно добиться их точного согласования.

Кто знает, какую мебель и настенную отделку вам следует избегать при прокладке проводов обратно к усилителю? Вряд ли ваша комната теперь будет точно симметричной, не так ли?

Просто постарайтесь сделать провода каждого динамика как можно короче.Но не беспокойтесь о небольших различиях между говорящими.

Какой положительный и отрицательный на проводе динамика?

Провод динамика не имеет плюса и минуса.

Соединения динамика и усилителя имеют положительные и отрицательные клеммы.

Вам просто нужно убедиться, что положительная клемма усилителя подключена к положительной клемме динамика. То же и с отрицательной стороной.

Положительные и отрицательные соединения динамиков с пружинным зажимом

Вот почему одна сторона провода динамика имеет какую-то маркировку.Обычно это линия или, может быть, со знаком + и -. Или какая-то другая маркировка. Присмотритесь, и вы это увидите.

Просто убедитесь, что сторона с маркировкой подключена к соответствующей клемме с обоих концов.

Но на самом деле не имеет значения, каким образом вы это делаете. Вы можете поменять их местами, если хотите.

Один и тот же кусок провода подключен к плюсу на обоих концах? Другой провод подключен к минусу на обоих концах?

Да? Сортировано. Убедитесь, что вы делаете то же самое для каждого динамика.

Следует ли заменять старые провода и разъемы динамиков?

Я бы не стал слишком зацикливаться на этом. Однако, если вашему кабелю и соединениям год или два, и они выглядят грязными, то это не повредит вашей системе.

Если вы используете неизолированный провод, просто отрежьте конец и снимите новый участок изоляции. То есть при условии, что у вас достаточно свободного резерва!

Провод динамика внутри банановой вилки или другого типа концевой заделки должен быть защищен и чист.Это одно из преимуществ использования разъемов такого типа.

Но если разъемы на проводе — или на динамике и усилителе — загрязнены, очистите их.

Я всегда использовал чистящую жидкость изопропилового спирта. Есть много брендов, которые можно подобрать достаточно дешево.

MG Chemicals Изопропиловый спирт Очиститель электроники
Изображение предоставлено: MG Chemicals

Идеально подходит для очистки всех типов электрических компонентов.

Что мне припаять: соединители или оловянный провод динамика?

Не знаю.Хотя отчасти это потому, что я плохо паяю.

Я считаю, что в этом нет необходимости, но можно, если хотите.

Лужение оголенных концов провода динамика может помочь предотвратить окисление и удержать медные жилы под контролем. Но это также может затруднить получение прочного соединения с помощью фиксатора или ввинчивающейся заглушки.

После того, как оголенный провод будет плотно затянут в стержне для обвязки или банановой вилке, он все равно не должен испачкаться.

Паяное соединение для вилки может снизить вероятность окисления и обеспечить более надежное соединение.Но вы должны быть уверены, что ваши навыки пайки соответствуют работе, иначе вы можете усугубить ситуацию.

Некоторые люди знают. Я бы сказал, что большинство людей этого не делают.

Многие банановые вилки имеют резьбовое соединение, которое отлично работает. Просто выбирайте то, что вам удобно. Не стоит терять сон.

Заключение

Итак, вот вы и подумали, что купить провод для акустической системы для вашей системы — дело легкое!

Не так быстро. Как и в большинстве случаев в мире домашнего кинотеатра, если вы хотите вникнуть в детали, есть множество интересных вещей, которым можно научиться.

Как вы теперь знаете, есть несколько вещей, которые вы должны понять, прежде чем покупать какой-нибудь провод для динамика.

Но это не так уж и сложно.

Во-первых, определите, как далеко вам нужно проложить кабель и каково полное сопротивление ваших динамиков. Затем вы можете приобрести провод правильного калибра для вашей комнаты.

Нет необходимости быть более сложным, чем это.

Если вы хотите купить какой-нибудь дорогой «аудиофильский» провод, то это ваше дело.Я не уверен, что в этом отношении можно много выиграть.

Я бы не усложнил и вложил эти дополнительные деньги в лучший усилитель или динамики. Но, в конце концов, это ваш выбор.

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет.Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования hi-fi и домашнего кинотеатра.

Я ссылаюсь на товары, которые мне нравятся. Если вы покупаете по ссылке, отмеченной * в этом посте, я могу получить комиссию: о рекламе

Лучшие решения для организации кабелей 2021

Источник: Android Central

Лучшее решения для управления кабелями Android Central 2021 г.

Независимо от того, являетесь ли вы закаленным ветеринаром в сфере настольной жизни или новичком в этой игре, провода могут быть немного странными, поэтому хорошее решение для организации кабелей имеет первостепенное значение.Нет, провода не для того, чтобы тебя достать — это всего лишь несколько жилок из металла и пластика, но иногда это может ощущаться. Не волнуйтесь, вот несколько отличных способов держать эти кабели под контролем и скрыть их из виду, независимо от того, используете ли вы традиционный стол или стоячий стол. Наш любимый вариант — лоток для укладки кабелей под столом Scandinavian Hub Under Desk, но есть и много других вариантов, от полной нирваны организации шнура до поиска малейшего порядка в вашем беспорядке проводов.

Лучшее в целом:

Scandinavian Hub Under Desk Cable Management Tray

Источник: Scandinavian Hub

Эта корзина из стальной проволоки — один из самых простых способов уберечь кабели от путаницы за столом и на полу.Поместив кабели и даже удлинитель в эту корзину, провода будут убраны — и, возможно, могут запутаться — но легко доступны, если они вам понадобятся.

Корзина легко прикрепляется к нижней части стола с помощью прилагаемых винтов. Как только вы закрепите его, просто свяжите кабели и поместите их в корзину. Если вы решите вставить удлинитель в органайзер, единственным оголенным проводом будет его вилка, идущая к сетевой розетке.

Вы можете прикрепить корзину в любом месте, где это удобно для организации проводов.Если вы просто хотите, чтобы они не мешали и не свешивались за ваш стол, готово. Если вы предпочитаете складывать их в корзину и при этом иметь легкий доступ к розеткам на удлинителе, просто прикрепите корзину туда, где она лучше всего соответствует вашим потребностям.

Плюсов:

  • Конструкция из стальной проволоки
  • Несколько вариантов монтажа
  • Установочное оборудование в комплекте

Минусы:

  • Провода могли запутаться в корзине
  • Инструменты, необходимые для установки

Лучший результат

Кабельный лоток Scandinavian Hub Under Desk

У вас в корзине

Конструкция этой корзины из стальной проволоки позволяет удовлетворить все ваши потребности в организации кабелей.

Второе место:

Stageek Cable Raceway Kit

Источник: Stageek

Это решение для организации кабелей от Stageek — отличный способ собрать все шнуры в одном месте и при этом иметь возможность подключать их туда, где должен идти провод. Установка дорожки качения проста с помощью клейкой задней панели, которая позволяет приклеивать ее туда, где вам нужно, но она поставляется с винтами, если вам нужен более постоянный вариант.

После того, как вы установили его в нужном месте, вставьте кабели в канал, выдвиньте конец там, где это необходимо, и закройте канал крышкой, чтобы все остальные провода оставались внутри.Гибкий материал, из которого изготовлена ​​эта дорожка качения, позволяет легко регулировать кабели таким образом, чтобы они выходили в нужном месте в любом месте трассы.

Прокладываете ли вы кабели за компьютерным столом или в развлекательном центре, использование комплекта Stageek Cable Raceway Kit — отличный способ убрать эти кабели. В комплект входят даже детали, которые позволяют легко обходить эти надоедливые углы.

Плюсов:

  • Гибкий материал
  • Включены несколько вариантов монтажа
  • Множество точек выхода заглушек на пути

Минусы:

  • Добавить или удалить кабели позже может быть непросто
  • В труднодоступных местах сложно надеть или снять крышку

Второе место

Комплект кабельной трассы Stageek

Время встать на путь

Этот комплект дорожек для качения удерживает все ваши шнуры в одном месте и позволяет вытаскивать концы через гибкие отверстия там, где это необходимо.

Лучшее соотношение цены и качества:

Гильза для укладки кабеля EVEO

Источник: Amazon

Несмотря на то, что рукав для укладки кабелей EVEO может не справиться с вашим удлинителем, как наш общий выбор, это все же простой и понятный способ организовать ваши кабели. Этот вариант не требует никаких инструментов или отверстий для размещения в вашем столе. Вместо этого вы просто застегиваете кабели.

Это неопреновая трубка, похожая на материал гидрокостюма, со встроенной молнией, обеспечивающей легкий доступ к вашим проводам.Все, что вам нужно сделать, это расстегнуть молнию, вставить в нее провода и застегнуть молнию — вуаля! Эластичный материал можно адаптировать к широкому диапазону размеров кабелей и количества шнуров.

Итак, если вы ищете простой и недорогой способ аккуратно собрать все провода, обратите внимание на кабельную муфту EVEO.

Плюсов:

  • Гибкий неопрен
  • Прочная застежка-молния
  • Простота добавления и удаления проводов
  • Для установки не требуются инструменты

Минусы:

  • Ограниченное количество кабелей в рукаве
  • Кабели могут выходить из рукава только на конце
  • Не могу работать с удлинителем

Лучшее соотношение цены и качества

Рукав для укладки кабеля EVEO

Застегните!

Благодаря прочной молнии и гибкой неопреновой оболочке этот вариант укладки кабелей позволяет легко собрать все провода вместе.

Просто и эффективно:

Кабельные стяжки ONE-WRAP марки VELCRO

Источник: Amazon

Velcro — один из самых известных брендов, производящих застежки на липучках. Обычно, когда мы думаем о липучке, это очень царапающий материал. К счастью, эти ремни не из тех громких и агрессивных застежек на липучке, к которым вы могли бы привыкнуть. Эти ремни по-прежнему будут отлично удерживать ваши кабели, несмотря на то, что они сделаны из более мягкой и удобной липучки.

Эти ремни просты в использовании и позволяют регулировать по мере необходимости, вставляя новый кабель или снимая его. Помимо того, что он очень хорошо прилипает к себе, он также имеет прорезь для пропуска конца для еще лучшего захвата.

Независимо от того, пытаетесь ли вы просто упорядочить кабели в сумке или наводить порядок на столе, эти красочные ремни позволят вам быстро закрепить свои дикие шнуры.

Плюсов:

  • Очень сильная хватка
  • Легко регулируется
  • Широкое применение

Минусы:

  • Потребуется несколько ремней для длинных звеньев шнура
  • Только прилепляйтесь к себе

Просто и эффективно

Кабельные стяжки ONE-WRAP марки VELCRO

Время пристегнуть

Иногда бывает проще, и эти ремешки на липучке настолько просты, насколько это возможно.

Лучший зажим для кабеля:

Держатели для самоклеящихся шнуров OHill

Источник: Amazon Кабельных зажимов

может быть недостаточно, чтобы избавиться от беспорядочной связки проводов, но они могут немного упростить их организацию, особенно в сочетании с некоторыми из вышеперечисленных вариантов.

Эти удобные маленькие резиновые зажимы отлично подходят для обеспечения легкого доступа к концам кабелей. Как только вы найдете на столе место, где вы хотите держать под рукой регулярно используемые вилки, просто снимите заднюю часть и вставьте зажим на место.Далее, это так же просто, как вставить провод в разъем сразу за вилкой, когда вы не используете шнур, и держатель не даст ему соскользнуть со стола.

Существуют слоты разных размеров и несколько слотов для работы с различными кабелями. Хотя вы можете использовать несколько зажимов в ряд, чтобы протянуть кабели туда, где вы хотите, они работают лучше всего, когда вы пытаетесь держать зарядный кабель телефона под рукой на вашем столе.

Плюсов:

  • Малый размер работает во многих областях
  • Несколько вариантов размера зажима
  • Вмещает не только кабели

Минусы:

  • Не подлежат перемещению
  • Невозможно обработать большой пучок кабелей

Лучший зажим для кабеля

Самоклеющиеся держатели шнура OHill

Закрепите и забудьте

С этими зажимами от OHill вам никогда не придется беспокоиться о том, что телефонный шнур соскользнет со стола, когда вы закончите с ним.

Самый долговечный:

Monoprice Workstream

Источник: Monoprice

Если вы ищете кабельный лоток под столом, который не только выглядит элегантно и современно, но и сможет справиться практически со всем, что вы на него поставите, тогда Workstream от Monoprice для вас.

Этот стальной поддон с порошковым покрытием мгновенно крепится к нижней части стола с помощью пары шурупов. После того, как вы его подключите, вы сможете пропустить через него кабели, чтобы упорядочить их и убрать с дороги.В нижней части лотка есть два больших отверстия, по одному на каждом конце, чтобы шнуры могли легко проходить через них, чтобы все выглядело чистым.

Этот минималистичный лоток без проблем поместит кабели и разветвители питания, чтобы ваши шнуры оставались там, где вы хотите. Он не только удовлетворит все ваши потребности в организации кабелей, но и сделает это стильно.

Плюсов:

  • Изготовлен из прочной стали
  • Простая установка
  • Большие сквозные отверстия внизу

Минусы:

  • Может собирать пыль
  • Прочная конструкция ограничивает воздушный поток

Самый прочный

Рабочий поток Monoprice

Современный менеджмент

Кабельный лоток Workstream

Monoprice под столом предлагает укладку кабелей в минималистском стиле.

Соберись

По мере того, как у нас появляется все больше и больше вещей, которые можно подключить к нашим столам или за нашими развлекательными центрами, кабели могут занять место, если мы не сделаем что-то, чтобы их приручить. Я имею в виду, что провода могут даже немного сходить с ума от простого рабочего места с Chromebook. К счастью, существует множество способов организовать ваши провода, и самый быстрый и универсальный способ — использовать лоток для укладки кабелей под столом Scandinavian Hub Under Desk.

Конструкция из стальной проволоки не только обеспечивает долговечность, но и обеспечивает гибкость при вводе кабелей в канал.Отверстия в проволочной корзине достаточно велики, чтобы пропускать провода внутрь и наружу, так что вы можете протянуть их туда, где они должны быть. Поскольку в лотке достаточно места не только для кабелей, но и для удлинителя, при желании вы можете организовать все кабели так, чтобы оставалось безопасное и чистое пространство. Таким образом, будь то все провода от рабочего места компьютера или множество устройств, подключенных к вашему развлекательному центру, этот лоток для укладки кабелей поможет устранить беспорядок.

Кредиты — Команда, которая работала над этим руководством

Крис Ведель — фанат всех технологий и гаджетов.Живя в сельской местности Канзаса с женой и двумя маленькими мальчиками, сложно найти способы оставаться в сети. Успех гарантирован, если он использует свой многолетний опыт работы в сфере высоких технологий и мобильной связи. Когда Крис не преодолевает трудности с подключением и не тестирует новые гаджеты, он любит путешествовать по гравийной дороге на своем UTV с хорошими мелодиями.

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

установить и сложить

Вы можете наслаждаться Samsung Galaxy Z Fold 3 в машине с этими креплениями.

Как и любой другой смартфон, вы можете установить Galaxy Z Fold 3 в автомобиле, чтобы использовать его для GPS-навигации, потоковой передачи музыки или звонков в режиме громкой связи в дороге.Но для закрепления вашего нового складного устройства на креплении в полностью открытом состоянии требуется автомобильный аксессуар особого размера для этой работы. Итак, мы нашли лучшие варианты, чтобы вы могли наслаждаться безопасным вождением Z Fold 3.

Ответьте на 5 вопросов, которые помогут выбрать правильный электрический провод

Выбор провода — критически важный элемент конструкции электрической сборки, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания сборки. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложной и сложной задачей.

Для пояснения, я определяю «провод» как отдельный гибкий проводник электричества, окруженный изоляцией. Обычно материал проводника — медь; однако он может варьироваться в зависимости от приложения. Кстати, прежде чем вы начнете что-либо проектировать, вам нужно полностью понять, как будет использоваться электрическая сборка. В чем будет его работа и в какой среде он будет работать?

После того, как вы определили его конечное использование, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.

1. Провод какого размера мне нужен?

Ответ на вопрос о размере провода состоит из двух частей: толщины (калибра) и длины. Чтобы определить, какой калибр вам нужен, примите во внимание допустимую нагрузку и силу тока, который провод должен проводить (измеряется в амперах или амперах). Сечение провода напрямую связано с тем, сколько ампер вам нужно, чтобы его пропустить.

Расстояние, на которое должен пройти провод, также может повлиять на калибр провода, который вам нужен. Поскольку ни один проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления / нагрева.Вы можете противодействовать падению напряжения, увеличив сечение провода, что, таким образом, увеличит допустимую силу тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электричества, даже если вы немного потеряете в пути.

2. Насколько гибким должен быть провод?

Различные типы проволоки обеспечивают разный уровень гибкости проволоки:

  • Сплошной сердечник — почти нет гибкости в проволоке меньшего калибра; становится более гибким при увеличении калибра
  • Проволока жесткая — умеренно гибкая; он сохранит ту форму, которую вы ему придаете
  • Провод тонкопроволочный — очень гибкий; не удержит форму

3.Какой тип изоляции провода лучше всего?

Тип изоляции ваших проводов будет зависеть от рабочей среды сборки.

  • Напряжение — чем выше уровень напряжения, тем толще должна быть изоляция, чтобы снизить риск поражения электрическим током
  • Соображения по охране окружающей среды — воздействие солнца и ультрафиолета, экстремальных температур, присутствие химикатов или масел может повлиять на производительность
  • Нормативные требования — UL, SA, SAE, CE и т. Д.
  • Устойчивость к истиранию — в условиях повышенной вибрации требуется более толстая изоляция
  • Покрытие — некоторые покрытия могут облегчить печать на проводе или проталкивание / вытягивание их через кабелепровод

4. Имеет ли значение цвет провода?

Использование проводов разного цвета в электрическом узле может помочь вам, конечному пользователю и всем, кому может потребоваться обслуживание узла в будущем, понять, для чего предназначен каждый провод. Многие компании используют стандартные цвета проводов для обозначения проводов под напряжением, проводов заземления и нейтральных проводов; некоторые даже нанесут цветовую маркировку для различных цепей в электрическом узле.

5. Что лучше использовать: медный или алюминиевый провод?

Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических сетей на большие расстояния можно использовать алюминиевый провод. Это приемлемый провод, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.

Упростите процесс выбора провода

Разнообразные спецификации проводов, применяемых в каждой отрасли, создают потребность во всех доступных типах проводов.Но каждая из этих отраслей обычно использует несколько типов проводов, которые соответствуют их требованиям, что на самом деле может помочь упростить процесс выбора проводов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
