Маркировка автоматических выключателей («автоматов»)

 При выборе и установки автоматических электрических выключателей надо четко представлять, какой из «автоматов» выбрать.
Ведь от правильного выбора будет зависеть не только нормальная работа самого автоматического выключателя, но и работа всей электрической цепи, в которой он будет установлен. В этой статье мы поговорим о маркировке автоматических выключателей.

Маркировка автоматических выключателей по ГОСТ

 Каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
1. Наименование или товарный знак изготовителя.
2. Типовое обозначение, каталожный или серийный номер. Например ВА 47-29
3. Одно или несколько значений номинального напряжения. Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом ~.
4. Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D, для универсальных автоматических выключателей указывают B или C).

Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
5. Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту.
6. Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока, например 6000 А Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.
7. Если на универсальный автоматический выключатель наносят обозначение постоянной времени T15, которая относится к маркировке номинальной коммутационной способности при коротком замыкании, то ее выполняют в прямоугольнике
8. Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
9. Контрольную температуру окружающего воздуха, если она отличается от 30 оС.
10. Степень защиты, если она отличается от IP20.
11. Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть четко видна после установки автоматического выключателя. При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
12. На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован. По запросам потребителей изготовитель обязан предоставить характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей. Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя. При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления.

Маркировка автоматических выключателей ABB

Автоматические выключатели ABB имеют схожую маркировку с незначительными отличиями. Маркировка для автоматических выключателей ABB приведена ниже.

Возможно вас также заинтересует статья «Маркировка устройств защитного отключения (УЗО)».

Характеристики автоматов ABB Sh301L C

Купить ABB Sh301

Описание однополюсных выключателей ABB Sh301L C
Выбор автоматического выключателя
Маркировка автоматов ABB Sh301L C
Применение однополюсных автоматов Sh301L C
Подключение автоматических выключателей
Характеристики однополюсных выключателей Sh301L C
Таблица номинального тока Sh301L С
Преимущества

Описание однополюсных выключателей ABB Sh301L C

Модульные однополюсные выключатели ABB Sh301L C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.

Устройство автоматического выключателя

Материал корпуса Sh301L C произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.

Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.


Выбор автоматического выключателя

Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.

Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф. автомат.

Маркировка автоматов Sh301L C

Корпус автоматических выключателей серии Sh301L C 1P содержит все необходимые маркировки, такие как:

  1. — производитель;
  2. — модель;
  3. — номинальный ток и тип характеристики срабатывания;
  4. — рабочее напряжение сети;
  5. — отключающая способность;
  6. — класс токограничения;
  7. — принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Применение однополюсных автоматов Sh301L C

Модульные автоматические выключатели серии Sh301L C как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях.

Sh301L C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Подключение автоматических выключателей

Выключатели Sh301L C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. Sh301L C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Схема подключения автоматических выключателей Sh301L C:

Технические характеристики выключателей Sh301L C

Электрические характеристики
Стандарты Данные IEC/EN ГОСТ Р 50345-2010 (МЭК 60898-1)
Кол-во полюсов
1P; 1P+N
Характеристики срабатывания C
Номинальный ток In А 6…63 A
Номинальное напряжение Un IEC/EN 60898-1 В 1P: 230/400 В перем. ;1P+N: 230 В перем.
Номинальное напряжение изоляции Ui IEC/EN 60898-1 В 250 В перем.(фаза-земля), 440 В перем.(фаза-фаза)
Макс. рабочее напряжение UBmax. В 1P+N: 253 В перем.
Мин. рабочее напряжение UBmax. В 12 В перем.
Номинальная частота f Гц 50 / 60 Гц
Номинальная наибольшая отключающая способность Icn IEC/EN 60898-1 кА 4.5 кА
Класс ограничения энергии IEC/EN 60898-1 3
Категория перенапряжения IEC/EN 60898-1 III
Степень загрязнения IEC/EN 60898-1 2
Ном. импульсное выдерж. напряжение Uimp (1.2/50 ps) IEC/EN 60898-1 кВ 4 кВ (исп. напряжение 6.2кВ на уровне моря 5кВ на 2,000м
Испытательное напряжение изоляции IEC/EN 60898-1 кВ 2 кВ (50 / 60Гц, 1 мин.)
Механические характеристики
Корпус Группа изоляции II, RAL 7035
Рычаг Группа изоляции II, черный, опломбируемый
Индикация состояния контактов Маркировка на рычаге (I ON / 0 OFF)
Степень защиты IEC/EN 60529 IP20 / IPXXB, при использовании в боксе IP40
Электрическая износостойкость операция In < 32A: 20,000 цикл. (перем.)
Механическая износостойкость операция 20,000 цикл.
Устойчивость к ударному воздействию IEC/EN 60068-2-27 25 г — 3 удара — 11мс
Устойчивость к вибрации согласно IEC/EN 60068-2-6 5g- 20 циклов при 5.150.5 Гц с нагрузкой 0.8In
Тропическое исполнение IEC/EN 60068-2-30 C/RH 28 циклов 55 C/90-96% и 25 C/95-100%
Температура окружающей среды С -25 … +55 C
Температура хранения С -40 . .. +70 C
Температура калибровки расцепителя IEC/EN 60898-1 С 30 C
Установка
Клеммы Цилиндрические
Сечение проводников (сверху/ снизу) IEC/EN 60898-1 мм2
Момент затяжки IEC/EN Нм 2,8 Нм
Отвертка отвёртка Pozidrive № 2
Монтаж DIN 43880 На Din рейку 35 мм посредством системы быстрого крепления
Положение монтажа любое
Сторона подключения питания сверху и снизу
Габаритные размеры мм
Монтажный размер DIN 43880 Монтажный размер 1
Габаритные размеры (В x Г x Ш) мм 185 x 69 x 17. 5 мм
Масса полюса г прибл. 115 г
Аксессуары
Использование доп. элементов нет

Таблица номинального тока Sh301L С 1P/ Sh301L C+ NA

Кол-во полюсов Номинальный ток Кол-во модулей Серия Артикул производителя
In A 17,5 мм
1P 6 1 Sh301L C6 2CDS241001R0064
1P 8 1 Sh301L C8 2CDS241001R0084
1P 10 1 Sh301L C10 2CDS241001R0104
1P 13 1 Sh301L C13 2CDS241001R0134
1P 16 1 Sh301L C16 2CDS241001R0164
1P 20 1 Sh301L C20 2CDS241001R0204
1P 25 1 Sh301L C25 2CDS241001R0254
1P 32 1 Sh301L C32 2CDS241001R0324
1P 40 1 Sh301L C40 2CDS241001R0404
1P 50 1 Sh301L C50 2CDS241001R0504
1P 63 1 Sh301L C63 2CDS241001R0634
1P 6 1 Sh301L C6 NA 2CDS241103R0064
1P 8 1 Sh301L C8 NA 2CDS241103R0084
1P 10 1 Sh301L C10 NA 2CDS241103R0104
1P 13 1 Sh301L C13 NA 2CDS241103R0134
1P 16 1 Sh301L C16 NA 2CDS241103R0164
1P 20 1 Sh301L C20 NA 2CDS241103R0204
1P 25 1 Sh301L C25 NA 2CDS241103R0254
1P 32 1 Sh301L C32 NA 2CDS241103R0324
1P 40 1 Sh301L C40 NA 2CDS241103R0404

Преимущества

Компания «Фаворит-Электро» более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам .
Купив выключатели ABB Sh301L C в компании «Фаворит-Электро», вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей.

Маркировка автоматических выключателей. Типы, характеристики и назначение автоматических выключателей

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

Маркировка автоматических выключателей читается на корпусе сверху вниз.

  1. Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
  2. Номер серии или каталога (серии S200У, Sh300 компании ABB).
  3. Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
  4. Номинальное напряжение.
  5. Предельно допустимые величины токов отключения при к. з.
  6. Класс токоограничения.
  7. Артикул производителя, по которому можно найти данный тип автомата по каталогу.

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.

Влияние среды

  1. Диапазон температур для обычных моделей находится в пределах от -5 °С до +40 °С. Для работы за этими пределами выпускаются специальные модели.
  2. Допускается работа аппаратов при относительной влажности до 50% при 40 °С. Со снижением температуры допустимая влажность увеличивается (до 90% при 20 °С).

Типы автоматов

Автоматы подбираются в зависимости от схемы электросети.

1. Однополюсный автомат

Устройства используются в однофазных сетях. Фаза подключается к верхней клемме, а нагрузка — к нижней. Подключение аппарата производится в разрыв фазного провода с целью отключения питания от нагрузки при аварийной ситуации.

2. Двухполюсный автомат

Конструктивно устройство является блоком из двух однополюсников, соединенных рычажком. Блокировка между механизмами отключения выполнена таким образом, чтобы фаза отключалась раньше нуля (по правилам ПУЭ).

3. Трехполюсный автомат

Устройство служит для одновременного отключения питания трехфазной сети в случае аварии. Трехполюсник совмещает в себе 3 однополюсника с настройкой на одновременное срабатывание. Электромагнитный и тепловой расцепители выполняются отдельно на каждый контур.

Автоматический выключатель: характеристики

Автоматы могут иметь разные время-токовые характеристики:

а) зависимую от тока;
б) независимую от тока;
в) двухступенчатую;
г) трехступенчатую.

На корпусах большинства автоматов можно увидеть заглавные латинские буквы B, C, D. Маркировка автоматических выключателей B, C, D обозначает характеристику, отражающую зависимость времени срабатывания автомата от отношения K = I/Iном.

  1. B — тепловая защита срабатывает через 4-5 с при превышении номинала в 3 раза, а электромагнитная — через 0,015 с. Устройства предназначены для нагрузок с небольшими значениями пусковых токов, в частности для освещения.
  2. C — самая распространенная характеристика автоматов, защищающих электроустановки с умеренными пусковыми токами.
  3. D — автоматы для нагрузки с большими токами пуска.

Особенность время-токовой характеристики заключается в том, что при одинаковых номиналах автоматов типов B, C и D их отключения будут происходить при разных превышениях тока.

Другие типы автоматов

  1. MA — без теплового расцепителя. Если в цепи установлено токовое реле, достаточно установить автоматический выключатель только с защитой от короткого замыкания.
  2. A — тепловой расцепитель срабатывает при превышении Iном. в 1,3 раза. При этом время отключения может составить 1 час. Если номинал превышен в 2 раза и более, срабатывает токовый расцепитель через 0,05 с. В случае несрабатывания этой защиты через 20-30 с действует защита по перегреву. Автомат с характеристикой А применяется для защиты электроники. Здесь также применяются устройства с характеристикой Z.

Критерии выбора автоматов

  1. Iном.— превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
  2. Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
  3. Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
  4. Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

Другие параметры

Когда приобретается автоматический выключатель, характеристики должны выбираться в соответствии с условиями эксплуатации и подключения. Каждый автомат рассчитан на определенное количество циклов срабатывания. Как выключатель нагрузки его применять не рекомендуется. Количество автоматов подбирается по необходимости. Обязательно устанавливается вводной, а после него — на линии освещения, розеток и отдельно к мощным потребителям. Способы крепления у разных моделей могут отличаться. Поэтому выбираются устройства, аналогичные установленным в шкафу.

Заключение

Маркировка автоматических выключателей требуется для их выбора в соответствии с конкретными потребностями. Их характеристики прямо связаны с сечением проводки и типами нагрузки. При коротких замыканиях в первую очередь происходит срабатывание электромагнитных расцепителей, при длительных перегрузках — тепловая защита.

S203M D1 2CDS273001R0011 ABB характеристика D(10-20In) выключатель автоматический трехполюсной автомат АББ /Код 2CDS273001R0011

Последнее обновление цены: 01.12.2021

S203M D1 2CDS273001R0011 ABB АББ автомат выключатель автоматический предназначен для защиты цепей от токов перегрузки и короткого замыкания, защиты цепей с высокими пусковыми токами при включении нагрузки (низковольтные трансформаторы, газоразрядные лампы). Применение: жилые помещения, коммерческие и промышленные объекты.

S203M D1 заказной код: 2CDS273001R0011 на номинальный ток 1А АББ ABB автомат выгодно отличают небольшие габаритные размеры что позволяет устанавливать его в уже существующие низковольтные комплектные устройства. Применение инновационного решения — двойных цилиндрических клемм позволяет осуществить монтаж посредством кабеля и шинной разводки быстро и безошибочно. Маркировка автоматов АББ является надежной и ясной, маркировка нанесена с помощью лазера, а это гарантирует износоустойчивость. Допускается подача питания и соединение с шинами как сверху, так и снизу. Автоматы АББ могут быть дополнены вспомогательным контактом (1НО и 1НЗ), монтирующимся снизу.

S203M D1 заказной код: 2CDS273001R0011 на номинальный ток 1А автомат ABB выключатель АББ D(10-20In) трехполюсной в отличии от аналогов других производителей имеет ряд знаков сертификации расположенных на верхней и нижней поверхности. Индикация реального положения контакта, напрямую связана с подвижным контактом, для большего удобства и безопасности. На лицевую панель каждого автоматического выключателя нанесен индивидуальный идентификационный код. В случае затруднения в выборе, воспользуйтесь каталог ABB АББ скачать.

Наименование товара
Выключатель автоматический трехполюсный 1А D S203M 10кА (S203M D1)
Наименование в прайсе производителя
Автомат.выкл-ль 3-полюсной S203M D1
Страна
Италия
Производитель
ABB
Серия
S200M
Артикул
S203M D1
Артикул расширенный
2CDS273001R0011
Ед.измерения
шт
Сертификат
RU C-DE.ME77.B00830
Номинальный ток,А
1
Характеристика эл.магнитного расцепителя
D
Номинальное напряжение, В
400
Количество силовых полюсов
3
Количество модулей DIN
3
Номинальная отключающая способность, кA (AC) (IEC/EN 60898)
10
Тип изделия
Автоматический выключатель в модульном исполнении
Способ монтажа
на DIN-рейку
Степень защиты
IP20
Исполнение
Стационарный
Высота, мм
88
Ширина, мм
53
Глубина, мм
69
Род тока
переменный
Предельная отключающая способность, кA
11. 2
Масса, кг
0.375
Сфера применения
Промышленное и бытовое
Максимальное сечение подключаемого кабеля, мм2
35
Нормативный документ
МЭК/EN 60898-1, МЭК 60947-2
Сертификат соответствия
POCC DE.ME77.B08186
Модульный
Да
Наличие теплового расцепителя
Да
Наличие электромагнитного расцепителя
Да
Наличие электронного расцепителя
Нет
Наличие дифференциального расцепителя
Нет
Токи уставки расцепителя в зоне перегрузки Ir, А
1
Наличие взрывозащиты
Без взрывозащиты
Описание
Модульный автоматический выключатель для промышленного и бытового применения
Наименование в составе НКУ
S203M D1
Кратность уставки расцепителя Km, о.е.
D (10-20In)
Тип монтажной рейки
35×15, 35×7.5
Климатическое исполнение
УХЛ3.1
Активное сопротивление полюса R, мОм
1440
Наименование (тип)
S203M D1
Электродинамическая стойкость Icm, кА
30
Способ задания уставки расцепителя
По типу (A/B/C/D. ..)
Время срабатывания расцепителя в зоне КЗ tm, c
0.01
Название раздела
Кривая срабатывания D
Наличие кратности тока для времени tm (для функции I2t)
нет

S203M D1 2CDS273001R0011 ABB характеристика D(10-20In) выключатель автоматический трехполюсной автомат АББ

купить по наличию и под заказ отправим в регионы любой транспортной компанией. Мы продаем только оригинальные официальные ABB АББ модульные автоматические выключатели автоматы S200M

Цена 7104 руб

Расшифровка автоматических выключателей. Маркировка автоматических выключателей. Обозначение автоматических выключателей

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

Автоматический выключатель необходимо выбирать учитывая , обозначения которых нанесены на корпусе автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к , светильнику и вообще к любому электрическому прибору кабель . Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве защиты от перегрузки и электромагнитное для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Так вот, насчет тех, что на корпусе. Сверху изготовитель, конечно, пишет про себя любимого – IEK, Schneider electric, Legrand и тому подобное. Чуть ниже обычно указана серия автомата, например C60 a или Ic60 N у Schneider или S201 , Sh303 L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто серии автоматов расписаны в каталогах изготовителей, по которым удобно подбирать оборудование по каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.

Времятоковая характеристика электромагнитного расцепителя автомата

Латинская же буква в этих обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) – за какое время и при какой величине тока он отключит нагрузку от напряжения. Буквы бывают такие – A; B; C; D; L; U; K; Z . Обозначают они время отключения автомата при коротком замыкании в зависимости от величины номинального тока и в быту применяются в основном B; C; D. Их и рассматриваем. Так автоматы характеристики B отключат нагрузку при токе превышающий номинальный от 3 до 5 раз и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны. Автоматические выключатели с характеристикойC отключаются при токах в 5-10раз превышающих номинальный и являются самыми распространенными, потому что применяются для защиты смешанной нагрузки. В продаже они также очень распространены и особенно любимы продавцами хозтоваров. И это лишний повод покупать электроматериалы в специализированный магазинах электротоваров. Несколько реже имеется возможность купить автоматы B типа и еще реже с характеристиками D ,отключающими нагрузку при превышении номинала в 10-20 раз, что незаменимо для защиты электродвигателей, имеющих большой пусковой ток. Из этого следует, что в автомате, на котором написано C25, электромагнитное реле от короткого замыкания сработает при токах от 25*5=125 ампер и гарантировано сработает при 25*10=250 ампер. А, скажем, B25 отключится в пределе токов от 75 до 125 ампер.

Коммутационная способность автоматического выключателя



В низу в прямоугольной рамке стоит обозначение коммутационной способности автомата, то есть такой величины тока, при которой выключатель может отключиться при коротком замыкании и при этом остаться живым и здоровым. Обычно – это числа 3000, 4500, 6000, 10000 ампер и так далее. На 3000 ампер сейчас вроде никто автоматы не выпускает, так что с таким обозначением может быть только что то устаревшее. Автоматы на 4500 ампер – это обычный бытовой уровень. С 6000 ампер начинаются автоматические выключатели для небольших производственных объектов и так далее по нарастающей. Но в быту можно установить автоматы с предельной коммутационной способностью и 10000 ампер – кашу маслом не испортишь. Главное чтобы другие характеристики автоматических выключателей подходили для каждого конкретного случая.

Класс токоограничения автоматического выключателя


Под прямоугольником с обозначением предельной коммутационной способностью нарисована маленькая квадратная рамка с цифрами 2 или 3 – это обозначение класса токоограничения. Характеристика токоограничения показывает, с какой скоростью происходит гашение электрической дуги при размыкании контактов во время короткого замыкания. Существует три класса токоограничения. Наиболее высокий 3-ий класс при котором гашения дуги происходит за 3-6 миллисекунд (0,003-0,006 секунды), 2-ой класс за 10 миллисекунд (0,01 секунды), а на 1-класс ограничения не установлены и на корпус не наносятся, ясно только что гашение длится более 10 миллисекунд. Но 1-его класса ни у кого из производителей автоматов не встречается уже давно. Так что выключатель без обозначения токоограничения, соответственно 1-го класса будет скорее всего типом какой то устаревшей модели.

Удачи Вам в устройстве Удобного Дома! С уважением

Марки автоматических выключателей

Отдельные производители качественных приборов маркируют их QR кодами, показывающее полную характеристику электротехнических изделий.

Обозначение автоматических выключателей

Таким производителям можно доверять, и не опасаться за качество прибора. Маркировка автоматических выключателей наносится на лицевую сторону корпуса и должна быть стойкой к внешним воздействиям.

Основные параметры маркировки автоматических выключателей:

— наименование производителя;

— серийный номер или номер каталога изделия, ГОСТ. Пример BA47 — 29;

— величина и вид напряжения. Пример 230/400;

— номинальный ток, с обозначением на автоматических выключателях типа расцепителя. Пример C16, где C тип расцепителя;

— коммутационная способность, указанная для переменного и постоянного источника тока, в рядом расположенных прямоугольниках. Пример 4500/3;

— обычно степень защиты ip20 не указывается. Все другие степени защиты маркируются на корпусе прибора; — положение рычага выключателя Выкл/Вкл или 0/I должны быть хорошо заметны на установленных автоматах.

На корпусе имеется буквенное обозначение класса автоматов;

— А — для протяженных сетей и электронных устройств, где ток короткого замыкания не превышает 1-3 значений номинального тока;

— B — для общих сетей;

Перегрузочная способность B,C и D классов автоматов

— C — для осветительной сети, электродвигателей;

— D — для сетей с большим числом мощных электродвигателей и большим пусковым током;

— K — для участков с индуктивным нагрузкой.

Серии автоматических выключателей

Самыми популярными являются автоматы класса C, c перегрузочной способностью в два раза больше автоматов класса B. Далее посмотрим популярные фирмы и какие автоматы они выпускают.

Автоматы АЕ — это уже отслужившие автоматы. Они имеют не прочный корпус, не устанавливаются на din-рейку и них отсутствует электромагнитная защита. Лучше такие автоматы не устанавливать.

Автоматы ВА — эти автоматы пришли на смену автоматам серии АЕ и уже устанавливаются на din-рейку, имеющие тепловую и электромагнитную защиту. Выпускаются они с номинальным током 0,5 – 63А имеющие класс B, C и D. Срок эксплуатации их до 10000 часов. Выдерживают ток короткого замыкания до 4,5 кА. Выпускают их фирмы с торговыми марками IEK, ДЭК, ИНТЭС, EKF, все они отечественных производителей.


Маркировка автоматических выключателей ВА

Автоматы Schneider Electric имеют выбор по току от 6 до 63 А класса C, D, срок эксплуатации до 10000 часов, перегрузка по току 4,5 кА. По основным параметрам они не лучше российских аналогов, но дороже.

Автоматы АВВ, Legrand, Siemens . Это автоматы высокого класса. Они отличаются корпусом высокого качества с пятью крепежными заклепками (у классов ниже клепок 4). Также они имеют перегрузку по току до 8 кА, большой срок службы и высокую механическую прочность. В качестве дополнительных элементов на них установлены индикаторы, крышки и другие излишества.

Мне стыдно признавать, но было время, когда я не умел читать характеристики автоматического выключателя. Сегодня научимся читать модульные автоматические выключатели по внешнему виду и различным надписям на нем. Это пригодится не только проектировщикам…

Модульные автоматические выключатели предназначены в основном для применения в жилых и общественных зданиях. Это совсем не значит, что их не применяют в промышленности.

Увидев автоматический выключатель в магазине либо на рынке нужно знать, какую информацию можно извлечь по внешнему виду и надписям.

Все модульные автоматы имеют определенные габаритные размеры. В основном однополюсный автомат соответствует одному модулю, что по ширине занимает не более 18мм. Трехполюсный автомат будет иметь габарит трех модулей.

Ниже представлена картинка модульного однополюсного автоматического выключателя.


Первое, на что обращаем внимание это на торговую марку. От торговой марки очень сильно зависит цена на автомат. Европейские бренды стоят значительно дороже китайских аналогов. Цена и качество взаимосвязаны.

Ниже идет название аппарата. В принципе никакой полезной информации название аппарата нам не несет.

Есть автоматы, на которых может присутствовать индикаторное окошко. Очень нужная вещь, но можно обойтись и без нее. Дело в том, что возможны ситуации, когда при коротком замыкании контакты могут привариться друг к друг, а автомат переключится в отключенное состояние. В случае ремонта возможно оказаться под опасным напряжением, поэтому индикаторное окошко сигнализирует нам о состоянии контактов.

Сочетание буквы и цифры – характеристика срабатывания автомата. Одна из основных характеристик автоматического выключателя. Буква указывает на время-токовую характеристику автомата. Самые распространенные характеристики – В, C и D. Для дома подойдут B и C, а D – для двигателей с большими пусковыми токами. Данная характеристика показывает как быстро отключится автоматический выключатель в случае значительного превышения тока по сравнению с номинальным током автомата. Цифра соответствует значению тока (в амперах) теплового расцепителя. Т.е. цифра (характеристика теплового расцепителя) указывает на длительно допустимый ток автомата, а буква (характеристика электромагнитного расцепителя) — на характеристику отключения автомата при коротких замыканиях и пусковых токах.

Рабочее напряжение сети – то напряжение, при котором способен работать данный автоматический выключатель.

Цифра 4500 (6000, 15000) – предельный ток короткого замыкания (ПКС) . Другими словами, ПКС показывает максимальный ток, при котором подвижный контакт автоматического выключателя не приварится к неподвижному контакту в результате возникновения дуги при к. з. Данное значение влияет и на габариты автомата. ПКС более 10000А требует большую дугогасительную камеру. Один полюс такого автомата как правило занимает 1,5 модуля.

Принципиальная схема автоматического выключателя говорит нам, какие расцепители имеются в автомате. Практически все модульные автоматы имеют тепловой и электромагнитный расцепители.

Сбоку автомата может присутствовать фирменная голограмма, которая указывает на то, что скорее всего это фирменная вещь, а не подделка.

Еще один пример маркировки автоматического выключателя по ГОСТ Р 50345-2010:


Думаю теперь без особого труда сможете идентифицировать на витрине магазина любой модульный автоматический выключатель.

Как производитель самой качественной электротехнической продукции, выпускает все виды автоматических выключателей. Автоматические выключатели компании АВВ делятся на серии по характеристикам и области применения.

Автоматические выключатели АВВ серии S200

Автоматические выключатели этой серии служат для защиты цепей от возможных перегрузок и токов короткого замыкания в электрических линиях и кабелях различного назначения. Они могут монтироваться на стандартную DIN-рейку в электрических щитах, шкафах и боксах.
Особенностью этих автоматических выключателей является то, что они имеют большую надежность и повышенную коммутационную способность. Также серия S200 отличается большим ассортиментом представленных устройств.
Типоисполнения и технические характеристики серии автоматов S200:

  • . одновременное устройство электромагнитного и теплового расцепителя,
  • . количество полюсов имеет несколько вариаций:
    • . с расцепителем на фазе и разрывом нейтрали при сработке (1+N или 3+N),
    • . с расцепителем в каждом полюсе (1 или 3 полюсные),
    • . с расцепителем в фазных проводах и нейтрали (2 или 4 полюсные).
  • . исполнения с различными характеристиками срабатывания (B, C, D, а также K и Z),
  • . исполнения с различными характеристиками предельной способности коммутации (25 кА, 15кА, 10кА, 6кА),
  • . наличие дополнительного контакта,
  • . возможность использования приставки DDA-200 для обеспечения дополнительной защиты от токов утечки.

Маркировка и обозначения серии S200 автоматов АВВ

STO S 201 C1
S20 — серия автоматов S200,
Дополнительная буква обозначает отключающую способность:

  • . нет буквы — 6кА,
  • . буква М — 10кА,
  • . буква Р — 15-25кА.

1 в конце серии (S201) — количество полюсов:

  • . S201 один полюс,
  • . S202 два полюса,
  • . S203 три полюса,
  • . S204 четыре полюса.

Буква после обозначения серии и количества полюсов — характеристика сработки при КЗ (тип назначения автомата):

  • . В — для защиты при активных нагрузках (линии освещения с заземлением),
  • . С — для защиты при активных и индуктивных нагрузках (электродвигатели малой мощности, вентиляторы, компрессоры),
  • . D — для защиты при больших пусковых токах и высоком токе включения (трансформаторы, разрядники, насосы и т.п. ),
  • . К — для защиты линий с подключением активно-индуктивных нагрузок (электродвигатели, трансформаторы и т.д.),
  • . Z — для защиты электронных систем с полупроводниковыми элементами.

Последние цифры в обозначении — номиналы (уставки) токов.

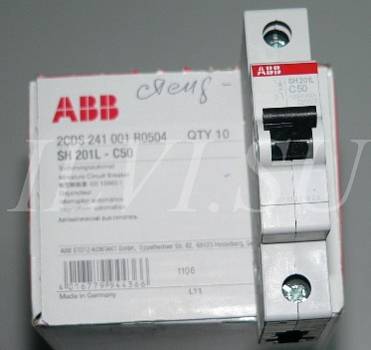

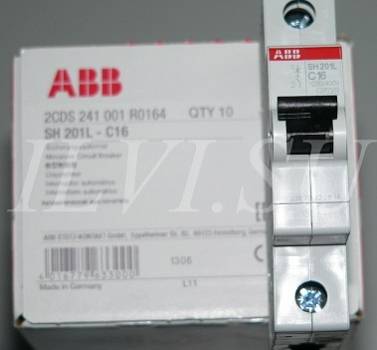

Автоматические выключатели серии Sh300L

Автоматы серии Sh300L являются облегченным вариантом автоматических выключателей серии S200.
Автоматы этой серии обладают всеми характеристиками качества продукции компании АВВ и предназначены для систем освещения и розеточных групп. Но так как в этой серии автоматы имеют невысокую предельную коммутационную способность, то использовать их в качестве вводных не рекомендуется.
Параметры автоматических выключателей серии Sh300L мало отличаются от параметров автоматов серии S200, кроме предельной коммутационной способности (4.5кА). Также автоматы этой серии представлены в более узком ассортименте по сравнению с серией S200.

Правила маркировки автоматических выключателей

Все электротехнические изделия, которые относятся к автоматическим выключателям, должны иметь четко читаемую маркировку. Эта маркировка должна состоять из обозначений:

  • . товарного знака или имени производителя,
  • . типового, серийного или каталожного обозначения (номера),
  • . рабочих номинальных напряжений с символом рода напряжения (переменное (~) или постоянное),
  • . номинального тока в амперах с буквой типа мгновенного расцепления (B, C, D, K, Z),
  • . номинальной частоты при рабочей одной частоте,
  • . номинальной коммутационной способности при КЗ указанного в прямоугольнике при одинаковой цифре для постоянного и переменного тока и в разных прямоугольниках с символами типа напряжения при разных цифрах,
  • . схемы устройства (при сложности определения схемы),
  • . контрольную температуру воздуха (для 30 градусов не ставят),
  • . степень защиты IP (при IP20 не проставляется).

На лицевой панели указывается тип расцепления и номинальный ток, а вся остальная информация наносится на боковую или заднюю поверхность.
Если входные и выходные контакты нужно четко различать, то они должны иметь обозначения в виде стрелок (к выключателю — вход, от выключателя — выход).
Контакт для нейтрали обозначается буквой N. Контакт для проводника защиты обозначается символикой заземления.
Обозначения автоматических выключателей должны иметь максимальную информацию о устройстве, которая должна давать ясную картину представленного устройства. Наличие маркировки говорит об ответственности производителя перед потребителем за соответствие заявленных характеристик реальным.

Многообразие автоматических выключателей АВВ не ограничивается описанными сериями и имеет намного больший спектр. Компания АВВ выпускает большое множество специализированных автоматических выключателей для профессионального монтажа электрических производственных схем и систем другого применения.

Вопреки распространённому мнению, автоматический выключатель или, говоря проще, автомат – сложное электротехническое устройство, требующее к себе грамотного подхода. Это касается не только его использования, но и непосредственно выбора. Большое разнообразие автоматов, представленное на современном рынке, диктует свои условия потребителю, буквально заставляя его ориентироваться в базовых знаниях электротехники. Чтобы не допустить ошибок во время покупки устройства, следует обязательно обратить внимание на стандартные обозначения тех или иных параметров – маркировку выключателей.

Каждый указанный на автомате элемент маркировки являет собой краткую форму передачи данных о технических и эксплуатационных характеристиках устройства. Разобраться в них не составит труда даже человеку, не владеющему специализированными знаниями в этой области. На сертифицированном выключателе может быть указано:

  • Производитель и модель (серийный номер).
  • Показания номинального напряжения. Универсальные автоматы могут иметь два значения – переменного тока и постоянного.
  • Показания номинальной частоты.
  • Для универсального устройства может быть указана как в одном общем, так и в нескольких индивидуальных прямоугольниках.
  • Номинальный ток. Перед этим показателем указывается тип мгновенного расцепления: B, C или D.
  • Количество полюсов.
  • Наличие встроенных дополнительных устройств.
  • Исполнение коммутационного аппарата.
  • Маркировка положения включено/выключено.
  • Класс токоограничения.

Важно понимать, что некоторые элементы маркировки могут быть не указаны, как и, наоборот, могут иметься дополнительные данные!

Важность маркировки автоматических выключателей

На что следует обратить внимание в первую очередь?

Все перечисленные выше элементы маркировки можно условно разделить на важные и второстепенные. Во время выбора устройства очень важно не ошибиться с такими параметрами:

  • Номинальный ток автоматического выключателя . Показатель указывает значение тока, при котором сработает защитная функция устройства. Некоторые автоматы позволяют его контролировать вручную.
  • Номинальная отключающая способность автоматического выключателя (предельная коммутационная способность). Параметр указывает на величину тока короткого замыкания, возникающего на защищённом участке цепи, при котором устройство отключит его питание.

Автомат должен строго соответствовать возложенным на него ожиданиям. Это актуально не только для производственных сетей, но и для домашних. Очень важно учесть мощности всех приборов и просуммировать их. Примерные данные можно узнать с приложенной ниже таблицы.


Таблица мощностей распространенных электроприборов

При необходимости, различные части дома можно подключить на отдельные автоматы, что, например, поможет ограничить возникнувшую проблемную область исключительно одной комнатой.

Эксплуатация приспособления

Кроме основных маркировочных элементов, важную роль в подборе электротехнического устройства играют номиналы автоматических выключателей, отвечающие за эксплуатационные особенности. Это касается требований о температурном диапазоне, процентном соотношении влажности и месте расположения прибора. Чёткое понимание всех условий эксплуатации поможет не только избежать поломок, но и повысит безопасность работы с техникой.

Обобщённые условия для большинства подобных устройств выглядят так:

Важно понимать, что все характеристики и требования должны строго соблюдаться, и они могут быть отличны от упомянутых в тексте! Пренебрежение любым из показателей может нанести ущерб сети в целом и отдельным техническим приборам, подключённым к ней!

Что нужно знать о маркировке автоматических выключателей?

Автоматический выключатель — полезное устройство, предназначенное для защиты электрооборудования от КЗ. Каждое изделие имеет определенные характеристики, определяющие его работоспособность и особенности эксплуатации. На корпусе прибора можно увидеть специальные символы и надписи, расшифровка которых позволит грамотно подобрать автоматический выключатель соответственно задачам.



Обозначения на корпусе автомата



Любая электрическая техника имеет определенные параметры, показатели ее функционирования. Для удобства считывания данной информации на корпусе автоматического выключателя размещена маркировка — цифры, буквы, схематические изображения. Именно эти сведения позволяют правильно подобрать устройство, ведь внешне автоматы практически неотличимы друг от друга. Маркировка наносится очень стойкой краской и только на лицевой части оборудования, чтобы вы могли ее распознать без необходимости отсоединения проводов и демонтажа автомата.



Что из себя представляет маркировка автоматических выключателей?



Маркировка современных автоматических выключателей обязательно содержит в себе наименование производителя (логотип или надпись), а также следующие технические характеристики:

  • модель — важна в рамках продуктовой линейки одного бренда;

  • время-токовая характеристика — латинские буквы B, C, D, K, Z. Самой популярной считается характеристика С, она является наиболее универсальной;

  • номинальный ток — максимальное значение, которое способен выдержать данный прибор и не отключиться;

  • номинальное напряжение, его тип — измеряется в Вольтах, бывает постоянным или переменным;

  • предельный ток отключения — превышение этого показателя способно вывести устройство из строя;

  • класс токоограничения — может быть 1, 2 или 3. Этот показатель сообщает время ограничения КЗ. Оно может составлять свыше 10 (1-й класс), 6-10 и 2,5-6 миллисекунд;

  • схема подключения — иногда на устройствах размещается графическое изображение электроцепи с указанием мест нахождения расцепителей и контактов для подключения проводов.

Способность правильно расшифровать маркировку автоматического выключателя существенно облегчает подбор электрооборудования. В компании «ТЕХЕЛЕКТРОТРЕЙД» работают опытные специалисты, всегда готовые проконсультировать и помочь с выбором нужного автомата. Свяжитесь с ними по телефону и обсудите все интересующие вопросы.

Лучшие этикетировочные машины для автоматической этикетировки

Современные системы этикетирования — это решения автоматизации, позволяющие оптимизировать любую производственную линию. Интеграция автоматической системы этикетирования предлагает множество преимуществ, таких как повышение эффективности и гибкости производства при одновременном обеспечении прослеживаемости по всей цепочке поставок, максимальной точности нанесения этикеток и минимизации человеческих ошибок.

В этой статье мы представляем лучшие решения для автоматического наклеивания этикеток и знакомим их с особенностями, в том числе с их характеристиками и отраслями, в которых они лучше всего подходят.

Диспенсер этикеток или диспенсер для защиты от несанкционированного доступа

— Диспенсер этикеток Alpha HSM:

Alpha HSM — самый известный диспенсер этикеток в нашем портфолио. Он позволяет наносить до 2.000 этикеток в минуту и ​​оптимален для агрессивных сред, учитывая его класс защиты IP65. Благодаря модульной конструкции Alpha HSM может быть сконструирован для удовлетворения конкретных потребностей каждой производственной линии.

Alpha HSM обычно выбирают фармацевтические компании и производители оригинального оборудования.Однако в строительной и пищевой отраслях им также пользуются довольно часто.

— Обнаружение вскрытия дозатора этикеток:

Когда дело доходит до фармацевтической промышленности, нашим бестселлером, несомненно, является повязка для углов Legi-Air 4050B. Однако мы не должны забывать Tamper Evident 122, первый диспенсер этикеток в портфеле Weber Marking Systems, предназначенный для удовлетворения потребностей фармацевтического сектора. Доступный как в правосторонней, так и в левосторонней версиях, Tamper Evident обеспечивает прозрачные пломбы на коробках и лекарствах, чтобы предотвратить подделку и подделку.

Системы печати и нанесения: Решения для вторичной упаковки

— Принтер этикеток и диспенсер Legi-Air 4050Be Electric:

Legi-Air 4050B — один из самых известных принтеров и диспенсеров этикеток.

Это электрическое решение может сэкономить до 80% потребления сжатого воздуха, что представляет собой значительную экономию общей стоимости владения системой.

Legi-Air 4050B доступен в пяти версиях: электрическая линейная, электрический пояс, электрический поворотный рычаг, угловая обертка и выдувная коробка.

Каждая версия Legi-Air 4050B построена на основе концепции модульности, которая позволяет легко заменять каждую отдельную часть при одновременном облегчении обслуживания.

Выбор между пятью версиями Legi-Air 4050B зависит от нескольких факторов. Например:

— Электрический пояс — отличное решение для этикетирования на линиях упаковки больших объемов.

— Электрическая угловая пленка, с другой стороны, является идеальным решением для фармацевтических упаковочных линий.

— Электрическая выдувная коробка, в свою очередь, лучше всего подходит для хрупких продуктов, требующих бесконтактного нанесения.

— Принтер этикеток и диспенсер Legi-Air 4050E:

Legi-Air 4050E — бестселлер Weber Marking Systems. Этот принтер для этикеток и диспенсер выделяются своей надежностью и универсальностью.

Эта система разработана для работы в промышленных и агрессивных средах, в том числе в режиме 24/7. При синхронизации с другим Legi-Air 4050E они могут работать в режиме нулевого простоя.

Благодаря большому выбору аппликаторов, Legi-Air 4050E может удовлетворить любые потребности в этикетировании.

Его гибкость является результатом не только его дозатора, но и его работы: его интегрированная передовая технология обеспечивает невероятное взаимодействие оператора и машины. Многоязычный цветной сенсорный дисплей превращает работу системы в интуитивно понятный и гибкий процесс этикетирования. Кроме того, Legi-Air 4050E имеет все необходимые интерфейсы для индустрии 4.0.

Благодаря своей прочной конструкции и множеству возможностей применения, Legi-Air 4050E обычно является предпочтительным выбором OEM.

Этикетировочные решения для поддонов: печать и нанесение на третичную упаковку

— Принтер этикеток и дозатор для поддонов AP182:

Самый конец линейки — это, конечно, третичная упаковка. Этикетировочные решения Weber Marking Systems предназначены не только для вторичной упаковки, но и для сопровождения клиентов и постоянно растущей отрасли, предлагающей решения для третичной упаковки.

Искробезопасный AP182 — это принтер этикеток и диспенсер Weber для поддонов. Используя технологию, разработанную для Legi-Air 4050B, AP182 также является электрическим и позволяет наклеивать 2 или 3 этикетки на соседние стороны поддона в любой ориентации, портретной или альбомной ориентации, достигая производительности до 90 поддонов в час. а при нанесении двух этикеток — 120 поддонов в час.

Благодаря своему защитному корпусу AP182 — это выбор упаковочных линий, которые должны выдерживать агрессивные среды и экстремальные температуры.

Что подходит для ваших нужд?

Хотя названия подразумевают, что автоматический аппликатор этикеток будет быстрее, чем полуавтоматический аппликатор этикеток, различия выходят далеко за рамки скорости. Выбор подходящей машины — это вопрос согласования конструкции машины с типами этикеток, которые вы используете, типами упаковок, которые вы хотите маркировать, и скоростью вашей производственной линии.

В чем разница между полуавтоматическими и автоматическими этикетировочными машинами?

Оба типа машин автоматизируют нанесение этикеток.Разница между ними в том, как они загружаются и активируются.

Полуавтоматические аппликаторы наносят этикетки на уже выстроенные емкости. Машину можно загружать вручную для небольших партий продукции или интегрировать в существующую производственную линию для быстрой маркировки. Этикетка применяется при срабатывании переключателя, управляемого работником или подключенной машиной.

Автоматические аппликаторы имеют систему позиционирования контейнера перед нанесением этикетки. После того, как на место, этикетка наклеена.Некоторые автоматические аппликаторы этикеток также могут перемещать контейнер несколько раз для наклеивания нескольких этикеток.

Таким образом, в конечном итоге выбор подходящей машины — это вопрос баланса между первоначальными затратами и эксплуатационными расходами с учетом гибкости, если это необходимо.

Цена и эксплуатационные расходы

Самые простые полуавтоматические машины — это не что иное, как ручные этикетировочные машины с дополнительным двигателем. Хотя CTM не предлагает ручных машин начального уровня, вы, вероятно, можете найти варианты в Интернете по цене всего в 500 долларов.Если для вашей работы требуется больше, чем может предоставить простой ручной этикетировщик, стоимость автономных полуавтоматических машин начинается с отметки около 20 000 долларов, а оттуда они могут расти в зависимости от опций и требований.

При использовании полуавтоматических этикетировщиков рабочий должен быть под рукой, чтобы управлять машиной. Однако дополнительные затраты на рабочую силу могут быть минимальными, если у вас уже есть кто-то, кто проводит окончательную проверку перед маркировкой продукта.

Полностью автоматизированные машины могут стоить десятки тысяч долларов. Однако они не требуют вмешательства человека, за исключением калибровки и замены катушки.Помимо других соображений, добавленные первоначальные затраты могут со временем привести к экономии за счет снижения затрат на рабочую силу.

Гибкость упаковки

Полуавтоматические аппликаторы этикеток почти всегда ограничиваются одним типом тары, будь то круглая, овальная или прямоугольная. Существуют даже модели, доступные для определенных контейнеров, таких как винные бутылки, бутылки для жидкости для электронных сигарет, косметические контейнеры и стандартные транспортные коробки.

Чем более специализирована машина, тем меньше времени потребуется на ее настройку.Однако это может ограничить гибкость вашей производственной линии.

Автоматические системы этикетирования доступны для различных продуктов, позволяя изменять размеры (и даже формы) контейнеров на производственной линии. Однако настройка машины для каждого типа тары и этикеток займет некоторое время.

В высококлассном оборудовании используются регулировки с электронным управлением. После того, как машина откалибрована для одного типа этикеток и контейнеров, настройки можно сохранить и при необходимости восстановить.

Опции для нескольких этикеток

Полуавтоматическая этикетировочная машина предназначена для наклеивания только одной этикетки. Однако можно наклеить несколько этикеток с помощью продуманной конструкции катушки. Путем чередования передних и задних этикеток на катушке рабочий может пропустить каждый контейнер через машину дважды, по одному с каждой стороны.

К сожалению, добавленное позиционирование увеличивает количество ошибок маркировки. Можно использовать любой тип этикеток, если они подходят к устройству и используют клей, для которого он предназначен.

Эти машины зависят от датчиков, которые определяют положение этикетки для равномерного нанесения. Датчики света подходят для большинства этикеток из фольги, бумаги и пластика. Однако они не могут получить показания на четких этикетках. (Емкостные датчики могут обнаруживать эти этикетки, но они более дорогие.)

Сравнение скоростей

Скорость менее важна, чем можно было бы ожидать при выборе между этими двумя конструкциями. Доступны полуавтоматические этикетировочные машины, которые могут работать со скоростью всего 15 контейнеров в минуту, как и автоматические этикетировочные аппликаторы (хотя автоматические системы обычно используются для высокоскоростных производственных нужд).

Некоторые полуавтоматические этикетировщики могут достигать скорости 1800 этикеток в час. Однако фактические нормы внесения будут зависеть от размеров контейнера и этикеток. Вместо этого скорость указывается на основе длины этикеток, которые могут быть помещены в очередь каждую минуту. При прочих равных условиях, машина, размещающая маленькие этикетки, будет иметь более высокую производительность, чем машина, размещающая большие этикетки.

Высокопроизводительный промышленный автоматический этикетировщик, такой как 360aFFS Form, Fill and Seal Labeler, может достигать скорости более 6000 этикеток в час, в зависимости от размера.

Требования к месту и питанию

Настольные модели устанавливаются на столе, который должен находиться либо в удобном для оператора положении, либо на пути производственной линии. Другие модели являются автономными и должны согласовываться с производственной линией. (В CTM мы используем монтажные стойки для нашего оборудования, которые могут устанавливаться на место и поднимать или опускать всю машину, что упрощает установку.)
Даже большие машины могут работать от электричества 120 вольт. Хотя 15 ампер может подаваться практически от любой стандартной розетки, вам может потребоваться модернизированная розетка и схема для устройств на 20 ампер.Машины с пневматическими аппликаторами и пневматическими функциями также нуждаются в источнике сжатого воздуха.

Скрытый конус: наиболее частая проблема с маркировкой

«Вытяжка» облегчает извлечение емкости из формы и помогает получить желаемую чистоту поверхности. В результате даже круглые и овальные контейнеры с плоскими сторонами имеют слегка наклонные поверхности, требующие регулировки конуса. Без этой регулировки этикетка начнет идти прямо, но к тому времени, когда она обернется вокруг бутылки, конец может загибаться над крышкой.Выбирая следующую машину, убедитесь, что она может работать с контейнерами, которые вы используете, какими бы прямыми они ни казались.

Варианты использования этикетировочных машин

Маркировка контейнеров различных размеров

Контейнеры

загружаются в магазин нашей настольной системы обертывания флаконов вручную или путем выравнивания с помощью конвейерной ленты. Оттуда звездочка забирает флаконы и переносит их к этикетировщику. Каждая бутылка вращается на месте, когда наклеивается этикетка. Можно использовать бутылки разных размеров, отключив звездочку.Это делает его идеальным для упаковки ряда фармацевтических и косметических средств.

Простое переключение продуктов

Система 360a WR Wrap — это базовая недорогая машина, предназначенная для этикетирования круглых контейнеров. После первоначальной калибровки этикетки бортовой компьютер может вызвать настройки. Это устраняет необходимость в повторной калибровке при смене продуктов.

Этикетирование гибких бутылок

Даже если вы производите только один продукт, вам может потребоваться обработка нескольких вариантов тары.Например, формы винных бутылок различаются в зависимости от их содержимого, поэтому этикетировщики бутылок должны уметь работать с различными формами и диаметрами. Эти машины могут использоваться в нескольких конфигурациях, с нанесением одной этикетки для упаковки, передней и задней этикеток и этикеток для обложки.

Нанесение нескольких этикеток на пищевые продукты

Наш конвейер 360a с верхним и нижним разделением загружает контейнеры горизонтально и имеет возможность наклеивать этикетки как на верх, так и на низ продукта. Конструкция из нержавеющей стали, поверхности без краски и конвейерная лента без зазоров предотвращают загрязнение пищевых продуктов ржавчиной, краской и остатками пищи.Он также соответствует стандартам корпуса NEMA 4 для безопасности оператора и продукции.

Получите консультацию по поиску этикетировщика, который соответствует вашим потребностям

Если вам нужен полуавтоматический аппликатор этикеток или полностью автоматический аппликатор этикеток для вашего бизнеса, CTM Labeling Systems здесь для вас! Мы можем направить вас к местному дистрибьютору, который установит для вас машину, которая будет соответствовать вашим индивидуальным потребностям.

Автоматические этикетировочные машины за 5 способов увеличивают рентабельность инвестиций

Инвестиции в автоматический аппликатор этикеток могут быть серьезными обязательствами.

В связи с этим важно убедиться, что вы исследуете производителей этикетировочного оборудования и уделяете должное внимание, чтобы убедиться, что вы получаете самую лучшую машину из возможных.

При правильном подходе инвестирование в автоматическую систему этикетирования означает повышение эффективности, согласованности и производительности. (Не только это, но все это можно перевести в настоящие доллары и центы!)

Итак, важно убедиться, что вы получаете максимальную рентабельность инвестиций.Давайте рассмотрим 5 способов, которыми ваш бизнес может извлечь выгоду из автоматического аппликатора этикеток.

1. Пользовательские Аппликаторы этикеток Повышение эффективности и снижение производственных затрат

Большинство производственных предприятий вкладывают средства в автоматический аппликатор этикеток для повышения эффективности. В конце концов, это наиболее очевидное преимущество автоматизации этикетирования. Фактически, потенциальная экономия в отношении производительности может быть увеличена в геометрической прогрессии.

Например, предположим, что новая система этикетирования маркирует 100 продуктов в минуту и ​​6000 продуктов каждый час.Рассчитайте ручные затраты по метрике почасовой оплаты труда на одного сотрудника, необходимой для того, чтобы делать это вручную, и сравните. Это очень существенная разница в стоимости, подсчитанная молниеносной математикой.

Одним из способов оптимизации производительности труда является проектирование этикетировочной машины с учетом уникальных размеров продукта (круглые продукты, стеклянные бутылки, плоские поверхности и т. Д.). Вместо того, чтобы использовать общую систему, которая не всегда может удовлетворить ваши потребности, системы индивидуальной маркировки предназначены для решения любой уникальной задачи.Возможности оптимизации умножаются в деталях.

2. Повышение пропускной способности упаковки для оптимизации выполнения заказов

Естественно, повышение эффективности позволяет вам делать больше. Расширяя возможности этикетирования, значительно увеличивается производство (а вместе с ним и ваша способность обрабатывать продажи).

Мы видели, как производители удваивают, утраивают или четырехкратно увеличивают объемы производства, поскольку этикетировочное оборудование становится чрезвычайно маневренным. Они могут указать более крупные и ценные возможности и принять больше проектов.

Все сводится к возможности получить больше продуктов в коробках, этикетках и доставках. Маркировка может стать серьезным препятствием, если вы не будете осторожны. Но с автоматическими этикетировочными машинами вы сможете выполнять больше заказов, чем когда-либо прежде.

3. Этикетировщики Повышение контроля качества и обеспечение согласованности

Автоматические этикетировочные машины минимизируют (а часто и исключают) затраты на доработку, вызванные ошибками ручного нанесения.

Хотя у вас могут быть отличные сотрудники, они всего лишь люди.Возможны ошибки, неправильное размещение этикеток и пропущенные заявки. К сожалению, магазины с большими коробками часто штрафуют вас за ошибки, которые проскальзывают.

А поскольку повышенная скорость увеличивает риск, контроль качества абсолютно необходим при увеличении пропускной способности. Если контроль качества не является центральным элементом дизайна продукта, на горизонте может быть хаос. Всего за пять критических минут у вас может быть 500 продуктов, которые необходимо перемаркировать (или полностью выбросить), если клей окажется слишком прочным для повторного нанесения.

Чтобы снизить вероятность ошибки, автоматические системы маркировки могут включать сканеры для устранения проблем. Затем сканеры предоставляют гибкие системы предупреждения для выявления и удаления дефектных маркированных продуктов, останавливая производство до тех пор, пока ошибка не будет устранена.

4. Удобство использования Этикетировочная машина Конструкция оптимизирует использование

Что является одним из наиболее важных факторов экономии и производственных мощностей? Это хорошо продуманная и простая в использовании система маркировки.

Автоматические этикетировочные машины экономят время и деньги, поскольку повышают эффективность.

Простой в использовании дизайн означает, что ваше индивидуальное решение для этикетирования может со временем развиваться. У вас будет меньше простоев, меньше проблем с обучением и внутреннее понимание того, как лучше всего оптимизировать автоматический аппликатор этикеток для увеличения производства.

Что наиболее важно, если ваша машина удобна в использовании, ваши сотрудники будут готовы использовать систему этикетирования на полную мощность. Они захотят убедиться, что он работает как можно лучше, потому что, в свою очередь, это облегчает их работу.

5. Этикетировщики Используйте данные для обеспечения понимания

Ежедневно создается более 2,5 квинтиллионов байтов данных, и это число только растет! Ожидается, что каждую секунду для каждого человека на Земле создается не менее 1,7 МБ данных.

Эти числа кажутся пугающими? Если вы научитесь ценить ценность, которую предоставляют данные, этого не должно быть, потому что данные могут резко повысить рентабельность инвестиций. Данные помогают предприятиям сокращать расходы и открывать новые возможности для инноваций и революционных изменений.

В эпоху логистики цепочки поставок и отслеживания продукции данные как никогда важны для индустрии этикетирования. Ваша система маркировки может оказаться критически важной не только в случаях отзыва продукции, но и для оптимизации каждого аспекта вашего бизнеса, чтобы работать более разумно и максимизировать прибыль.

A Better Этикетка продукта Банковский счет

Для нанесения этикеток вы получаете то, что вкладываете. Большинство систем этикетирования не являются готовыми решениями, и их необходимо настроить, чтобы они работали с максимальной производительностью для вашего бизнеса.

Более эффективное производство — результат увеличения пропускной способности и доступных, основанных на аналитических данных данных. И, в конце концов, эффективность означает больший потенциал для вашего бренда, и все благодаря инвестициям в этикетировочную машину.

Это успех, который вы можете оценить, и тот, который вы можете показать своей команде (когда рентабельность инвестиций стремительно растет в результате вашей автоматической системы маркировки).

Наше полезное руководство по этикеточным системам

Готовы повысить рентабельность инвестиций? Загрузите наше бесплатное руководство «Секрет планирования системы этикетирования» и узнайте, как получить лучшую автоматическую этикетировочную машину с первого раза.

У вас есть вопрос о системе маркировки, отвечающей вашим требованиям? Мы будем рады пообщаться и указать вам правильное направление, независимо от того, ищете ли вы этикетировочную машину для упаковки или систему печати и нанесения!

Автоматическая этикетировочная машина

— полное руководство

Автоматическая этикетировочная машина необходима как часть вашей торговой стратегии.

Именно на этикетках вы будете указывать ингредиенты, название, количество, качество и другую информацию о продуктах.

Кроме того, этикетка является частью контроля качества — без нее ваша продукция не будет допущена на рынок.

Итак, в этом руководстве я хочу познакомить вас с различными элементами, касающимися автоматической этикетировочной машины.

И когда вы дочитаете эту статью, вы поймете, насколько эффективно эта машина работает при маркировке различных продуктов.

Итак, приступим прямо сейчас.

Основные сведения об автоматической этикетировочной машине

Дело в том, что то или иное время вы задавались вопросом, какой тип машины маркирует различные продукты.

Итак, автоматическая этикетировочная машина относится к типу оборудования, которое предназначено для наклеивания этикеток на различные продукты.

Проще говоря, этикетировочную машину можно описать как инструмент, который распределяет, наклеивает или печатает и наклеивает этикетки на различные продукты или упаковки.

Этикетировочная машина

Типы этикеток очень разные, но в идеале эта машина обеспечивает эффективное нанесение одинаковых этикеток в соответствии с настройками.

Но суть в том, что конструкция этого оборудования должна обеспечивать нанесение этикеток на продукты, предметы или упаковки с использованием различных методов.

Эта машина играет важную роль в общем производственном процессе, потому что она позволяет вам завершить процесс.

Говоря о ее необходимости, мы хотим теперь рассмотреть некоторые из причин, по которым вам может понадобиться установка этой машины на вашем заводе или производственном предприятии.

Преимущества автоматической этикетировочной машины

Слушайте; Чтобы вы могли эффективно завершить производственный процесс, вам необходимо этикетировочное оборудование.

Я могу вам сказать, что если ваша цель как бизнеса — привлечь внимание целевого рынка, нет сомнений в том, что вам необходимо инвестировать в эту машину.

Видите ли, вам нужны ваши продукты с высококачественными логотипами, текстом или даже графикой, если вы вообще хотите создать для них отличный рынок.

Этикетка — любезно предоставлено фото: BBC

И именно здесь становится кстати этикетировочное оборудование.

Итак, в этом разделе я хочу, чтобы мы рассмотрели некоторые жизненно важные и выгодные причины, по которым инвестиции в этот тип машин добавляются к стоимости.

И некоторые из этих причин включают следующее:

· Гибкость и эффективность требований к маркировке

Вот это главное; Когда бы вы ни захотели нанести этикетку на свою продукцию, вам необходимо обеспечить эффективность.

Другой фундаментальный аспект этой машины — гибкость.

Видите ли, если вы относительно крупный производитель, это означает, что время от времени вы будете маркировать разные продукты.

Таким образом, использование этого типа машины дает вам возможность изменять или корректировать соответствующие настройки, чтобы повлиять на конкретный этикетирующий продукт.

· Для увеличения скорости производственной линии

Прежде всего, вы должны понимать, что в настоящее время скорость производства является ключевым элементом, который даже влияет на рынок.

Я пытаюсь сказать, что чем быстрее ваши продукты попадают на рынок, тем выше шансы на увеличение продаж и получение большего дохода.

Таким образом, использование автоматической этикетировочной машины, несомненно, позволит вам увеличить скорость производственной линии.

· Снижает потребность в рабочей силе и увеличивает производительность.

Тот факт, что мы с вами не можем убежать, заключается в том, что рабочая сила стоит дорого.

Видите ли, когда на вас работает много людей, высока вероятность того, что ваша текучесть кадров будет довольно низкой.

Работникам потребуется заработная плата, премии, перерывы, выходные дни, а также другие компенсации.

Однако это не относится к автоматическим этикетировщикам.

Таким образом, вы заметите, что вы сэкономите довольно значительную сумму денег и в то же время повысите эффективность производственного процесса.

· Маркировка, повышающая безопасность.

Машины могут быть опасными и опасными, если вы не будете обращаться с ними надлежащим образом.

Таким образом, с автоматическим этикетировщиком ваши меры безопасности гарантированы, учитывая, что большинство его параметров довольно просты и с ними легко взаимодействовать.

Это устройство оснащено всеми возможными средствами защиты, обеспечивающими вашу безопасность и безопасность продуктов, которые вы маркируете.

· Уменьшение количества ошибок

Очевидно, покупка этикетировочной машины позволяет значительно снизить количество ошибок.

Помните, что это технологичное оборудование, которое поставляется или, скорее, имеет несколько параметров, включая возможности проверки.

Этот аппарат также оснащен сканерами и имидж-устройствами, которые помогают проверять читаемость штрих-кодов и текстов.

Итак, вот некоторые из основных причин, по которым было бы идеально инвестировать в эту машину и использовать ее на своем производственном предприятии.

Как видите, эти причины вполне разумны, и они имеют большое значение для обеспечения того, чтобы вы получили соотношение цены и качества.

В следующей главе этого руководства я хочу, чтобы мы рассмотрели некоторые из основных типов автоматических этикетировочных машин, которые вы, вероятно, найдете на рынке.

Типы автоматических этикетировочных машин

Что ж, прежде чем вы даже задумаетесь о покупке этого типа оборудования, всегда важно понимать, что несколько из них есть на рынке.

В данном случае я хочу, чтобы вы поняли, что при поиске важно сначала понять ваши конкретные потребности.

Таким образом, вам будет легко выбрать правильный, который, конечно же, обеспечит наилучшие результаты.

Поэтому в этом разделе я хочу, чтобы мы рассмотрели некоторые из этих типов автоматических этикетировочных машин, с которыми вы, вероятно, столкнетесь.

Очевидно, это упростит вам принятие правильного решения о покупке и обеспечит получение того, что соответствует вашим потребностям.

К некоторым из этих типов автоматических этикетировщиков относятся следующие;

и. Этикетировщики с горизонтальной оберткой

Это тип этикетировщика, автоматическая этикетировочная машина, которая обычно используется для этикетирования контейнеров или предметов, которые несколько нестабильны и имеют округлую форму.

Это оборудование, предназначенное для автоматического нанесения чувствительной к давлению этикетки на относительно круглые контейнеры, которые нельзя перемещать вертикально на конвейер.

Горизонтальная этикетировочная машина для обертывания

Вы помещаете предметы на горизонтальный валик, который, в свою очередь, пропускает их через так называемую станцию ​​обертывания.

Этот тип автоматического этикетировщика идеально подходит для вас, если вы являетесь упаковщиком по контракту или производителем, который обслуживает рынки биотехнологий, фармацевтики, личной гигиены и косметики.

ii. Этикетировочные машины с вертикальной пленкой

Это еще один тип автоматических этикетировочных машин, широко распространенных на рынке.

Обычно используется для различных продуктов и предметов, в том числе слегка сужающихся, устойчивых квадратных и прямоугольных форм.

Вертикальная этикетировочная машина

Эта машина распределяет чувствительные к давлению этикетки с высочайшей точностью.

Он оснащен одними из лучших функций, таких как привод с шаговым двигателем для этикеток и автоматическая регулировка скорости.

Кроме того, эта машина также обеспечивает частичную и полную этикетку, что делает ее одним из самых популярных вариантов.

iii. Этикетировочные машины спереди и сзади

Это также один из широко используемых типов автоматических этикетировочных машин во многих отраслях промышленности.

Вы используете это оборудование для размещения этикеток на одной или двух сторонах, а в некоторых случаях, включая некоторые модификации.

Передняя и задняя этикетировочная машина

Конструкция этого этикетировщика, очевидно, предназначена для размещения различных плоских или овальных емкостей.

Более того, вы также можете добавить дополнительный третий или четвертый аппликатор, чтобы обеспечить нулевое время простоя при маркировке.

Тем не менее, важно понимать, что бутылки в этом случае также должны быть достаточно устойчивыми, чтобы предотвратить спотыкание при транспортировке продуктов на конвейеры.

iv. Лучшие этикетировщики

Это, пожалуй, самый универсальный тип автоматической этикетировочной машины, которую вы когда-либо могли иметь.

Вы можете использовать его для маркировки широкого спектра продуктов различного назначения, включая электронику, фармакологию, а также пищевые продукты.

Эта машина проста в эксплуатации и работает, помещая панель или пятно на верхнюю часть проходящего продукта.

Этикетировочная машина с плоской поверхностью

И к концу процесса у вас будет отличная и высококачественная этикетка на конкретном предмете или продукте, который вы маркируете.

v. Этикетировщики сверху и снизу

Это еще один распространенный и популярный тип автоматических этикетировочных машин, о которых вам необходимо знать.

Во многих случаях он всегда используется для маркировки предметов, продуктов или контейнеров, для которых требуется как верхняя, так и нижняя этикетка.

Многофункциональная этикетировочная машина

Например, вам может потребоваться разместить этикетку UPC снизу и одновременно разместить этикетку продукта сверху контейнера.

Одним из преимуществ этого устройства является то, что он предоставляет конфигурации, которые вы можете использовать для широкого диапазона контейнеров, таких как ящики, картонные коробки и бутылки.

vi. Аппликатор для этикеток по индивидуальному заказу

Итак, это тип аппликатора, который вы настраиваете как конечный пользователь в соответствии с конкретными конфигурациями, которые вам требуются.

Высокоскоростная этикетировочная машина с обертыванием

Видите ли, есть случаи, когда машина компании может не соответствовать вашим потребностям.

Итак, все, что вам нужно сделать, это просто настроить различные параметры и другие формы конфигураций, чтобы сделать его совместимым.

Однако в некоторых случаях именно компания вносит эти необходимые корректировки для обеспечения совместимости.

vii. Печать и нанесение этикеток

Это тип автоматической этикетировочной машины, которая обеспечивает высокое качество этикетирования вашей продукции.

Идеально подходит для штрих-кодов, текстов с высоким разрешением, поддонов, изображений на ящиках, а также для термоусадочных пленок.

Этикетировочная машина с точечной оберткой

Большинство моделей этикетировщиков этого типа также оснащены передовой технологией, которая помогает точно размещать этикетки на упаковке даже на высоких скоростях.

Этикетировочная машина для печати и нанесения этикеток может удовлетворить все потребности в этикетировании с точки зрения производительности, а также скорости производственной линии.

viii. Автоматические этикетировочные машины на основе приложений

Также важно понимать, что довольно много этикетировочных машин также поставляются в зависимости от их конкретных приложений.

Конечно, это важно, так как это позволяет вам довольно легко определить конкретный тип для выбора в зависимости от потребностей вашего приложения.

Итак, давайте рассмотрим некоторые из этих типов на основе приложений и увидим различия, предлагаемые каждым из них;

Автоматическая этикетировочная машина

· Автоматическая этикетировочная машина

Как следует из названия, это тип автоматического этикетировщика, который используется для наклеивания этикеток на поверхности банок.

Тип этикеток может отличаться, как и расположение этикеток на контейнере.

При поиске желательно всегда выбирать тот, в котором используются новейшие технологии для достижения высоких скоростей и точности этикетирования.

Этот тип машины жизненно необходим, если вы производите продукцию, расфасованную в банки, например безалкогольные напитки и другие напитки.

Как вы можете видеть в этом разделе, этих автоматических этикетировочных машин, как правило, довольно много.

Таким образом, будет благоразумным внимательно изучить их, чтобы выбрать тот, который наилучшим образом соответствует вашим потребностям.

· Автоматическая этикетировочная машина для бутылок

Это еще один распространенный тип этикетировщика, с которым вы, скорее всего, столкнетесь.

Эта машина предназначена для этикетирования бутылок с различными продуктами относительно жирности и эффективности.

Преимущество этой машины в том, что вы выбираете индивидуальные этикетки на ваших бутылках, что делает их уникальными.

Они бывают разных размеров и вместимости, некоторые из них предназначены для коммерческого производства тысяч бутылок в день.

С другой стороны, другие предназначены для мелкосерийного производства, но все они работают по более или менее одинаковому принципу.

· Автоматическая этикетировочная машина для картонных коробок

Эту машину иногда называют автоматической этикетировочной машиной для ящиков.

Как следует из названия, вы используете его для приложений, связанных с маркировкой картонных коробок и коробок.

Это полезно для наклеивания этикеток на различные части картонной коробки, а также для указания характеристик конкретного продукта в коробке.

Это устройство широко используется в различных отраслях промышленности, включая электронику, фармацевтику, здравоохранение и косметику.

Он имеет подходящую скорость, конечно, в зависимости от модели, которую вы рассматриваете, но в целом с большинством из них довольно легко работать.

· Автоматическая этикетировочная машина со штрих-кодом

Ну, это относится к этикетировочной машине, которую вы используете для печати различных типов штрих-кодов для различных элементов.

Некоторые из этих элементов включают отгрузочные этикетки, маркировку оборудования, маркировку продукции и отслеживание деталей и многое другое.

Суть размещения штрих-кодов на различных товарах заключается в том, чтобы помочь вам увидеть подробную информацию о товарах, наличии на складе и завершении продаж, если они интегрированы.

Конечно, выбор также зависит от вашего бюджета среди многих других факторов, которые мы хотим обсудить в следующем разделе этого руководства.

По этой причине, если вы ищете идеальную машину, способную эффективно выполнять эту задачу, автоматический этикетировщик штрих-кода — лучший выбор.

· Автоматическая этикетировочная машина для флаконов

Это тип этикетировочной машины, специально разработанный для этикетирования флаконов в основном в фармацевтической и косметической промышленности.

Уникальным элементом маркировки флаконов является то, что для этого требуются относительно высокоскоростные и высокопроизводительные системы маркировки.

И именно по этой причине всегда важно тщательно выбирать этикетировочные машины для флаконов.

Еще одна хорошая вещь в этой машине заключается в том, что она объединяет системы сериализации, кодирования, мониторинга и отбраковки в аспекте маркировки.

· Автоматическая этикетировочная машина для ампул

Прежде всего, вам необходимо знать, что ампула — это относительно небольшой запечатанный флакон, который в большинстве случаев используется для хранения образца.

Итак, у нас есть машины, которые часто используются для автоматического наклеивания этикеток на ампулы.

Эффективность этой машины также зависит от конкретной модели, которую вы предпочитаете, а также от мощности, помимо других деталей.

Как видите, у нас есть довольно много типов автоматических этикетировочных машин на выбор.

Иногда бывает сложно определить, какой именно из них вам нужен.

И поэтому я решил разбить его, чтобы вы знали, какой именно тип соответствует вашим потребностям.

Тем не менее важно то, что при выборе всегда убедитесь, что вы просматриваете приложение для своей задачи.

Это руководство, конечно же, всегда пригодится, когда вы захотите определить тип автоматического этикетировщика на основе приложения.

Итак, в следующем разделе я хочу, чтобы мы рассмотрели еще один не менее фундаментальный аспект автоматических этикетировщиков, а именно его части и компоненты.

Это поможет вам глубже понять, что требуется для эффективной работы этой машины.

Детали автоматической этикетировочной машины

Видите ли, всякий раз, когда вы имеете дело с машинами, всегда необходимо убедиться, что вы имеете базовое представление о ее частях и компонентах.

Это более важно, особенно когда вы управляете им или контролируете его работу.

Причина здесь в основном в том, что в какой-то момент вам нужно будет исправить некоторые из этих деталей для повышения эффективности.

Часть автоматической этикетировочной машины

Полностью собранная автоматическая этикетировочная машина

Итак, в этом разделе я хочу, чтобы мы рассмотрели ключевые части автоматической этикетировочной машины, с которыми вы, вероятно, будете взаимодействовать большую часть времени.

· Шасси

Это относится к базовой раме машины, которая образует структурный каркас, который чем-то напоминает блок.

Он играет решающую роль в общем функционировании этого устройства, поскольку обеспечивает поддержку всех других компонентов и частей.

Большая часть шасси этого оборудования изготовлена ​​из нержавеющей стали для обеспечения необходимой устойчивости.

· Лоток

Это часть машины, куда этикетки помещаются перед подачей в машину для последующей маркировки.

Большинство лотков расположены на верхней стороне устройства, очевидно, для облегчения доступа и подачи этикеток.

Он также изготовлен из нержавеющей стали, что важно, потому что он делает его устойчивым к широкому спектру элементов, таких как химические вещества и неблагоприятный климат.

· Конвейер

Это относится к части, которая перемещает материалы из лотка в машину, а затем в продукт.

Он перемещает материал во вращательном движении, что облегчает его соприкосновение с поверхностью предмета.

Конвейер важен, и он поставляется с различными настройками, позволяющими вам определить технические характеристики, которые вам необходимо достичь во время этикетирования.

· Сенсорный экран

Это интерфейс, который вы используете для управления всеми различными параметрами и функциями машины.

Этот дисплей упрощает отслеживание хода работы и других модулей, вращающихся вокруг этикетировочной машины.

Это также важно, так как позволяет легко определить все функции и другие настройки машины для достижения эффективности.

· Двигатель

Это электрический компонент, который помогает в работе машины, преобразуя электрическую энергию в механическую.

Размер и мощность двигателя обычно варьируются от одной модели к другой.

Но всегда рекомендуется присматриваться к этому компоненту при покупке автоматического этикетировщика, потому что он в значительной степени определяет производительность.

Еще один важный момент — знать, что разные автоматы для этикеток поставляются с широким спектром двигателей для различных функций.

· Этикетировочная головка

Это единое целое, состоящее из различных компонентов.

В других случаях он известен как аппликатор этикеток, и его основная функция заключается в размещении этикеток на поверхности предмета или контейнера.

Некоторые из частей, составляющих этикетировочную головку, включают следующее;

· Приводной ролик

Очевидно, это рабочая лошадка этикетировочной головки любого автоматического этикетировщика.

Он работает, натягивая полотно, следовательно, запускается и останавливается с каждой последовательностью этикетирования.

Большинство приводных роликов во всех автоматических этикетировщиках примерно одинаковы.

Единственная разница, возможно, может возникнуть из-за того, как он приводится в движение и останавливается.

· Датчик этикеток

Этот компонент помогает обнаруживать промежутки, которые существуют между этикетками, как способ управления системой, чтобы инициировать последовательность остановки этикеток.

Он оснащен электромеханическим переключателем в некоторых моделях и емкостным датчиком, который необходимо настраивать при смене материала для этикеток.

· Отрывная пластина

Суть этой части состоит в том, чтобы отделить этикетку от бумажной основы.

Он работает таким образом, что полотно резко разрывается над пластиной отслаивания, когда этикетка продолжается по прямой линии.

· Рукав танцора

Роль этого компонента заключается в обеспечении плавного начала этикеток.

Он также поддерживает натяжение полотна, а также действует как тормоз для предотвращения перегрузки разматывающего рулона полотна.

· Органы управления

Что ж, поскольку эта машина автоматическая, можно ожидать, что у нее будет как можно больше элементов управления.

Дело в том, что вам нужно понимать различные элементы управления этой машины и их влияние на любую функцию.

Панель управления автоматической этикетировочной машины

Органы управления этой машины выполнены в виде переключателей, а в некоторых случаях некоторые управляются с сенсорного экрана.

Итак, вам нужно знать, какая кнопка какую функцию выполняет, и самый простой способ добиться этого — прочитать руководство пользователя.

Итак, это немногие, но ключевые компоненты автоматического этикетировщика.

Конечно, у такой машины много деталей, которые мы не можем обсуждать здесь до исчерпания.

Тем не менее, вы должны лучше познакомиться с ними по мере продолжения повседневного взаимодействия с оборудованием.

Принцип работы автоматической этикетировочной машины

Возможно, вам интересно, как работает автоматическая этикетировочная машина.

Ну, это просто и понятно.

Фактически, после установки и настройки машин, вот все, что вам нужно:

i. Выберите соответствующие настройки для машины с помощью сенсорной панели управления HMI

ii. Наклейте ярлыки на место

iii. Убедитесь, что материал или контейнеры, которые вы хотите маркировать, находятся в правом разделе

iv. Запустить процесс маркировки

v. Наблюдать за процессом через панель управления HMI

vi. Оценка товаров / продуктов после маркировки

Вы можете ясно увидеть это на видео ниже:

Сказав это, позвольте мне подробно рассказать вам о принципе работы автоматической этикетировочной машины.

Итак, что это значит?

Этап подачи контейнеров / продуктов / предметов

Автоматические этикетировочные машины используют другой механизм для подачи материала на этикетировочные станции.

Некоторые машины используют механизм вибрации для подачи предметов на конвейерную ленту, которая перемещает их к станции маркировки.

Этикетировочная станция

В большинстве случаев этикетки приходят, когда на них уже напечатана нужная информация.

На самом деле, некоторые появляются, когда они уже обрезаны до нужных размеров.

Это будет зависеть от конструкции машины.

Этикетировочная станция

Обычно системы подачи этикеток и предметов синхронизируются.

Обеспечивает одновременную подачу предметов и этикеток на этикетировочную станцию.

Здесь системы подачи обеспечивают правильное расстояние между емкостями, на которые вы хотите нанести этикетку.

Это также позволит правильно нанести этикетку.

Система маркировки

Итак, что здесь происходит?

  1. Системное колесо перемещает метки поочередно. В то же время этикетка извлекается на барабан, вызывая давление при следующей этикетке.
  2. Машина выдает этикетки, что позволяет наносить их на контейнерную систему.Конечно, это связано с автоматической синхронизацией между системой подачи этикеток и контейнеров.
  3. Машина наклеивает этикетки в заранее определенном месте на предметах.

Примечание: Существуют машины, которые печатают этикетки на контейнерах. Конечно, они напечатают всю информацию, включая номер партии.

В то же время на машине есть датчики, которые определяют, правильно ли наклеена этикетка.

Извлечение предметов после маркировки

Автоматическая этикетировочная машина выбрасывает маркированные предметы.

Кроме того, на этом этапе вы можете проверить конечную продукцию, чтобы убедиться, что она соответствует правильным стандартам качества или нет.

Вкратце, этикетировочная машина имеет простой и понятный принцип работы и процесс.

Помните, что на разных этапах принципа работы автоматической этикетировочной машины могут быть различия.

Не беспокойтесь, ваш производитель предоставит вам руководство пользователя.

Фактически, они предложат обучение после установки машины.

Настройка этикетировочной машины

Помня об этом, давайте перейдем к еще одному важному этапу этого руководства.

Хотите купить этикетировочную машину?

Ну вот и все, что вам нужно знать.

Особенности, которые следует учитывать при покупке этикетировочной машины

Что ж, как я уже упоминал ранее в этом руководстве, поиск лучшей и наиболее подходящей автоматической машины, которая соответствует вашим потребностям, может быть трудным.

Между прочим, многие особенности, которые необходимо учитывать при покупке этой машины, делают ее такой сложной.

В этом разделе я хочу, чтобы мы рассмотрели некоторые ключевые особенности, на которые стоит обратить внимание всякий раз, когда вы покупаете это оборудование.

Суть, конечно же, в том, чтобы вам было легко и удобно получить лучший выбор, который соответственно поможет вам.

· Дизайн и конструкция

В тот момент, когда вы начнете поиск этого оборудования, будь то онлайн или офлайн, вы заметите, что они бывают разных дизайнов.

Что происходит, так это то, что каждый производитель хочет быть уникальным, чтобы привлечь клиентов к покупке своих устройств.

Насколько принцип работы может быть более или менее схожим, вы должны знать, что дизайн и конструкция играют решающую роль.

Дизайн автоматической этикетировочной машины 1

Дизайн автоматической этикетировочной машины 2

Видите ли, некоторые конструкции могут просто привлекать внимание, тогда как другие могут помочь повысить эффективность машины.

В общем, рекомендуется измерить ваши потребности и определить правильный дизайн, который им подходит.

Это поможет гарантировать, что вы, тем не менее, добьетесь наилучших результатов.

· Потребляемая мощность

Это еще один фундаментальный аспект, который вы должны учитывать, когда выбираете идеальный автоматический этикетировщик.

Дело в том, что большинство современных этикетировочных машин объединяют в себе технологию, которая существенно помогает экономить электроэнергию.

Но все же нужно проявлять энтузиазм, потому что эта технология в большинстве случаев работает только с ограниченными возможностями.

Чтобы быть в безопасности, убедитесь, что вы проверили все номинальные мощности машины перед ее покупкой.

Таким образом, вы сможете выбрать тот, который соответствует вашим потребностям.

Также не забывайте, что энергопотребление машины также может сказаться на качестве этикетирования или общей эффективности.

Следовательно, вам нужно быть осторожным при изучении этого конкретного фактора.

· Производительность и технология

Что ж, в данном случае это просто означает, что вам нужно проверить эффективность машины в соответствии с интегрированной технологией.

Видите ли, в наше время, особенно для автоматики, было бы как-то сложно пойти на компромисс в технологическом аспекте.

И в большинстве случаев технология станка обязательно определяет уровень производительности станка.

Поэтому жизненно важно выбрать устройство, которое соответствует всем основным техническим требованиям для правильного функционирования и лучших результатов.

· Размер и форма

Это более или менее похоже или связано с дизайном и конструкцией.

Однако вы также должны понимать, что размер машины имеет решающее значение, когда дело доходит до определения цели машины.

Если вы собираетесь заниматься коммерческим производством или крупномасштабной этикетировкой, то, возможно, вам понадобится относительно большой автоматический этикетировщик.

Но для мелкосерийного производства вам понадобится шрифт несколько меньшего размера, если он будет эффективным.

Также вам необходимо выбрать форму и размер машины в зависимости от размера имеющегося у вас рабочего пространства.

Техническая спецификация автоматической этикетировочной машины

Самое главное, чтобы размер машины, которую вы выбираете, никогда не ставил под угрозу качество или эффективность вашей этикетировки.

· Катушка этикеток

Это относится к круглому объекту, на который наматываются этикетки для нанесения на соответствующие поверхности.

Катушка с этикетками — важный элемент этикетировочной машины, особенно если речь идет о размере.

Под этим я подразумеваю, что вы должны скептически относиться к размеру катушки этикеток, с которой идет машина.

Если возможно, также убедитесь, что вы выбрали катушку со катушкой, в которую довольно легко загружать этикетки для экономии времени.

· Отклонение

Что ж, имея дело с автоматической этикетировочной машиной, вы должны помнить о том, что отказ от некоторых этикеток неизбежен.

Однако это отклонение должно основываться на определенных элементах, которые имеют тенденцию ухудшать качество маркировки.

В большинстве случаев этот аспект всегда определяется настройками машины, которая позволяет отклонять этикетки плохого качества.

Поэтому, покупая один, убедитесь, что вы проводите тест, чтобы выяснить, как это происходит и как происходит его отклонение.

· Время простоя

Это относится к продолжительности, в течение которой машина находится в нерабочем состоянии или недоступна для использования.

Видите, этот аппарат нормально работает непрерывно.

Значит есть вероятность, что в какой-то момент он как-то притормозит.

Что ж, это довольно понятно.

Однако в данном случае следует беспокоиться о том, насколько часто он замедляется.

Конечно, для этого процесса не нужна машина с частыми и продолжительными простоями, особенно для промышленного производства.

Следовательно, вы должны внимательно изучить это, чтобы выбрать лучший, поскольку он влияет на качество и эффективность маркировки продуктов.

· Системы размещения этикеток

С развитием технологий различные модели автоматических этикетировщиков поставляются с широким спектром систем размещения этикеток.

Итак, вы, как пользователь, должны сами решить, какую конкретную систему вы предпочитаете использовать для своих продуктов, на основе этикеток.

В большинстве случаев вы обнаружите, что конкретная машина может применяться более чем к трем системам.

Таким образом, все, что вам нужно в таких случаях, — это просто изменить настройки соответствующим образом.

Система размещения этикеток в этом отношении является важным элементом, который вы никогда не должны упускать из виду при покупке машины этого типа.

· Совместимость с другими машинами

Ну, как я уже упоминал ранее, автоматическая этикетировочная машина должна быть интегрирована с несколькими функциями, чтобы сделать ее эффективной.

Вы обнаружите, что они используют какое-то программное обеспечение, чтобы гарантировать эффективность.

Итак, это программное обеспечение, которое вам нужно, чтобы убедиться, что оно совместимо с другим оборудованием, которое вы будете использовать в процессе маркировки.

Совместимость этого программного обеспечения, а также другие аспекты работы имеют решающее значение для общей производительности автоматического этикетировщика.

Тем не менее, сам инструмент также должен быть совместим с другим оборудованием, которое вы, возможно, подключите к нему для завершения процесса.

· Замена деталей

Это еще один фундаментальный фактор, который вы должны учитывать при покупке этикетировочной машины.

Детали этикетировочной машины

Вы должны помнить о том, что в какой-то момент есть детали, которые изнашиваются, следовательно, их необходимо заменить.

Вот почему так важно выбирать модель, в которой большинство сменных частей всегда доступны.

Кроме того, эти части также должны легко ремонтироваться, что особенно важно, когда вы находитесь в середине операции.

Чтобы вам не пришлось надолго останавливать процесс маркировки, чтобы исправить детали, или обращаться за помощью к техническому специалисту.

· Удобство использования

Из всех факторов, которые вы никогда не должны упускать из виду при выборе автоматического этикетировщика, является его простота в эксплуатации при его использовании.

Видите ли, у вас может быть высококачественная этикетировочная машина, но если с ней сложно работать, то она просто бесполезна.

Я хочу сказать, что каждое решение о покупке, которое вы хотите принять, всегда должно быть удобным для пользователя.

Таким образом, вы можете легко маркировать все продукты по мере необходимости, что снимает стресс и, как следствие, повышает эффективность.

· Производитель

В этом разделе я неоднократно упоминал о сути выбора конкретной модели этой машины.

Таким образом, модель сужается до производителя.

Что происходит, так это то, что у нас есть производители, которые имеют выдающуюся репутацию в производстве этикетировочных машин для автомобилей.

Всегда рекомендуется выбирать известные модели, поскольку производители выдержали испытание временем в своей отрасли.

Еще одно преимущество таких уважаемых производителей — их надежность; поэтому вы уверены, что они могут исправить это, если возникнут проблемы.

Это, однако, не означает, что другие менее известные производители производят некачественные машины для автоматической маркировки.

Это означает лишь то, что вы тоже можете их опробовать, но делать это нужно осторожно.

Как видите, это ключевые особенности, которые очень важно учитывать при покупке этой машины.

Конечно, это может быть довольно сложно, особенно если вы новичок в этой отрасли.

Несмотря на это, вы можете рассмотреть возможность обращения за помощью к эксперту, который поможет вам сделать правильный выбор.

Тем не менее, если вы рассматриваете производителя, вы должны понимать, что стоимость также варьируется от одной модели к другой.

По этой причине было бы идеально убедиться, что вы определяете цену, сравнивая характеристики и эффективность конкретной модели.

Теперь, когда мы идем дальше, мы хотим взглянуть на URS автоматических этикетировочных машин, прежде чем мы наконец обсудим некоторые из ее основных областей применения.

Автоматическая этикетировочная машина URS

Что ж, когда дело доходит до определения наиболее фундаментальных аспектов автоматической этикетировочной машины, контроль качества должен быть на первом месте.

Просто важно установить все меры, связанные с качеством и эффективностью этой машины, если вы хотите достичь наилучших результатов.

Но секрет этого заключается в выяснении заложенной URS этой конкретной машины.

Так что же такое УРС?

Послушайте, из вступительной части этого раздела; вам может быть интересно, что такое URS.

Для лучшего понимания позвольте мне попытаться разобрать это для вас;

URS — это аббревиатура от User Requirement Specification.

Это в первую очередь относится к списку всех требований, которые вам необходимы как покупателю в отношении приобретаемого вами оборудования.

Таким образом, в данном случае URS ссылается на список всех основных требований, которые вы должны знать при покупке автоматических этикетировочных машин.

Этикетировочная машина URS

Ответственность за подготовку URS и отправку ее производителям этих машин несет Отдел пользователей оборудования.

На самом деле URS содержит несколько пунктов, которые обеспечивают спецификацию требований.

В этом руководстве, однако, я дам краткий обзор основных моментов, которые часто включаются в URS автоматических этикетировщиков.

и. Допуски

Это раздел в документе, который удостоверяет подлинность официальных лиц, а техническая группа проверила и разрешила использование машины.

ii. Введение

Это первая система автоматической маркировки этикеток, которая также важна для ваших знаний.

В первую очередь вы найдете краткое описание того, что влечет за собой оборудование, и другую соответствующую информацию о том же.

iii. Обзор

Обзор как URS в идеале влечет за собой целый ряд аспектов, связанных с машиной.

Прежде всего, это описание машины и способ наклеивания этикеток на определенные емкости.

Он также описывает способность машины работать в течение заданного времени, а также режим работы.

Тем не менее, в обзоре также объясняется использование аппарата, как он наклеивает этикетки и как печатает символы на этикетках, среди прочего.

Кроме того, в этом разделе описаны другие требования к машине, такие как очистка и техническое обслуживание.

iv. Описание процесса

Эта URS в первую очередь описывает, как оборудование предназначено для приема контейнеров с продуктом от подающего конвейера до разгрузочного конвейера.

Здесь также объясняется, как машина должна обеспечивать транспортировку продуктов через устройство.

В то же время в данном URS объясняется, как должна работать система этикетирования, и соответствует ли спецификация спецификациям cGMP.

v. Требования к дизайну

Это также важные аспекты автоматических этикетировочных машин с точки зрения URS.

  • Желаемая скорость; он должен указывать относительную скорость нанесения этикеток на контейнеры в минуту.
  • Входные характеристики; это просто такие аспекты, как размер контейнера, материал, форма, длина, намотка рулона и т. д. Таким образом, поставщик должен предоставить требуемые спецификации для вышеупомянутых аспектов.
  • Управление процессами; это обеспечивает проверку штрих-кода или номера детали для положительной идентификации этикетки. Суть здесь в том, чтобы машина нанесла соответствующую этикетку на продукт или контейнер.
  • Система печати; здесь описывается тип используемого принтера и все другие функции, которые он должен иметь.
  • Требования к коммунальным услугам; в нем указаны все коммунальные услуги, которые необходимы для нормальной работы машины, а также указаны данные о потреблении электроэнергии и т. д.
  • Операция; он описывает взаимодействие оператора с этикетировщиком после его настройки. Он также описывает функции безопасности машины.
  • Очистка / техническое обслуживание; Этот URS описывает доступность машины для очистки и обслуживания продукта. В нем также приведены контактные детали, которые необходимо демонтировать при очистке, процедура очистки, а также специальные инструменты для обслуживания и рекомендуемые запасные части.

vi. Требование безопасности

Эта URS обеспечивает защиту персонала и оборудования от мельчайших деталей.

В данном случае они включают отключение питания и восстановление, а также использование смазочных материалов.

vii. Тестирование и доставка

Предоставляет схему того, как пользователю необходимо наблюдать за выполнением заводских приемочных испытаний.

viii. Квалификационные требования

Включает информацию о необходимых документах, размещении заказа, примечаниях к спецификациям, поставке оборудования и т. Д.

  • Обучение и техническая поддержка
  • Надлежащая инженерная практика
  • Ограничения
  • Объем поставки

Он дает общий обзор поставки, установки и контроля машины.

Например, поставка, установка, ввод в эксплуатацию и проверка должны выполняться поставщиком.

ix. Сокращения

Необходимо убедиться, что список всех сокращений, используемых в документе требований к пользователю, предоставлен.

Теперь, когда у вас есть представление о том, что влечет за собой URS этой машины, давайте продвинемся вперед и посмотрим на ее основные приложения.

Применение автоматической этикетировочной машины

Что ж, в этом разделе мы будем немного быстрее;

На протяжении всей этой статьи совершенно очевидно, что применение этой машины довольно много.

Несмотря на это, позвольте мне познакомить вас с некоторыми из этих ключевых приложений, по крайней мере, для общих знаний.

Этикетка

· Фармацевтическое производство

Это одна из самых популярных отраслей, где широко используются машины этого типа.

Большинство фармацевтических продуктов имеют маркировку и, кстати, это требование закона.

Вот почему здесь широко используются различные типы автоматических этикетировщиков, чтобы гарантировать, что они предоставляют информацию о продукте.

Как видно из этой статьи, в фармацевтической промышленности используются, среди прочего, различные предметы, контейнеры, штрих-коды, флаконы и ампулы.

И поскольку все они должны иметь маркировку, становится разумным использовать эту машину.

Вы можете найти их в различных коммерческих фармакологических компаниях, а также у других небольших производителей того же самого.

· Косметика и косметическая промышленность

Эта машина также широко используется в этой отрасли, особенно для маркировки различных косметических продуктов.

Также требуется, чтобы эти продукты были маркированы как способ направлять и защищать потребителей различными способами.

Они помогают в предоставлении информации о конкретном продукте.

· Канцелярские товары

Производители канцелярских товаров также используют эту машину для маркировки широкого ассортимента своей продукции.

Причина здесь в том, что им необходимо различать свои продукты и предметы, делая их уникальными, что увеличивает их привлекательность для целевой аудитории.

· Легкая промышленность

Легкая промышленность, которая производит различные типы продуктов, такие как мыло и мази, среди прочего, как правило, широко использует это оборудование.

Это позволило таким производителям творчески разместить или наклеить свои особые этикетки на товары, чтобы сделать их готовыми для потребителей.

· Химическая промышленность

Согласно закону, все химические продукты должны быть маркированы, чтобы пользователи могли определить, что им нужно и как они их используют.

Таким образом, большинство этих предприятий стремятся инвестировать в высококачественные автоматические этикетировочные машины для таких целей.

· Продукты питания и напитки

Если вы пойдете в закусочные или супермаркеты, вы заметите, что все продукты и напитки имеют этикетки.

Таким образом, потребители могут легко узнать, что именно они покупают.

Кроме того, он позволяет им узнать, что они покупают в еде или напитке.

И именно по этой причине применение данной машины более распространено в данной отрасли.

Заключение

Что ж, в этом руководстве совершенно очевидно, что потребность и использование автоматических этикетировочных машин в обрабатывающей промышленности является неотъемлемой частью.

Также очевидно, что типы и применение этих машин также различаются в зависимости от различных факторов.

Однако важно убедиться, что вы изучили основы работы с этим оборудованием, чтобы упростить вашу работу.

К счастью, сегодняшнее руководство включает в себя целый ряд элементов, которые вам следует знать об автоматических этикетировщиках.

По этой причине мне было бы интересно получить известие от вас.

Что вы думаете об этой машине? Какой из них вам нужен?

Или с какими проблемами вы сталкиваетесь в настоящее время?

Дайте мне знать, поделитесь своим опытом, и я буду рад оказать необходимую поддержку.

Эффективная автоматическая этикетировочная машина для качественных этикеток Местное послепродажное обслуживание

Независимо от того, хочет ли человек организовать свое пространство, владелец малого бизнеса или корпорация, автоматическая этикетировочная машина от Alibaba.com обязательно удовлетворит ваши потребности. Эти автоматические этикетировочные машины доступны с различной производительностью и могут изготавливать этикетки различных размеров и типов. Эти машины можно использовать для прикрепления информации и маркировки к бутылкам, одежде и почти любой другой продукции. Автоматическая этикетировочная машина необходима каждому, кто хочет прикрепить этикетки и предоставить информацию о продукте с легкостью и удобством.

этикетировочная машина предлагается на Alibaba.com может создавать этикетки в двухцветных или полноцветных вариантах, в зависимости от требований. этикетировочная машина очень разнообразна, может создавать самоклеящиеся этикетки или наклейки, напрямую печатать или делать бирки. Это могут быть ручные машины с ручным управлением или полностью автоматические. автоматическая этикетировочная машина позволяет пользователю полностью настраивать свою этикетку и печатать выбранные слова и шрифт.

Этикетировочные автоматы на месте отличаются прочностью и долговечностью.У них гарантированно не будет таких проблем, как замятие бумаги или незавершенные края. Эти автоматические этикетировочные машины обладают рядом интересных функций, таких как возможность отображения, память для хранения различных дизайнов этикеток и технология точной резки. Автоматическая этикетировочная машина проста в использовании и, несомненно, поможет повысить привлекательность любого предприятия, использующего этикетки, изготовленные из этих продуктов.

Выбирайте из огромного множества автоматических этикетировочных машин на Alibaba.com и выберите тот, который лучше всего соответствует вашим потребностям. Они идеально подходят для автоматической этикетировочной машины поставщиков, которые хотят покупать продукцию оптом. Наслаждайтесь предложениями и скидками, предлагаемыми при покупке этих продуктов.

Полуавтоматическая настольная этикетировочная машина для круглых бутылок с наклейками

Описание

Полуавтоматическая настольная этикетировочная машина для круглых бутылок с наклейками

/ Аппликатор этикеток

Полуавтоматическая этикетировочная машина для круглых бутылок, подходящая для всех видов этикетирования цилиндрических предметов, маленьких конических круглых бутылок.Такие как косметические круглые бутылки, винные бутылки и так далее. Можно добиться маркировки бутылок полного круга и полукруга.

Характеристики:
  • 1. Утверждено CE.
  • 2. Подходит для этикетирования круглых бутылок разных размеров.
  • 3. КПД может достигать 20-40 раз в минуту.
  • 4. Положение бутылки регулируется.
  • 5. Эффект этикетирования идеален — никаких складок и пузырей. Хорошее качество этикеток повысит конкурентоспособность продукции.
  • 6. Изготовлен из датчиков и электронных компонентов хорошего бренда, поэтому производительность более стабильна.
Дополнительное устройство:

1. Устройство определения местоположения по окружности. Маркировка позиционированием.
2. Принтер (MT-50D включал в себя машину для кодирования ленты). Напечатайте код партии и другую информацию на этикетках.

Фото галерея
Этикетировочная машина для бутылок MT-50D
VTOPS-XL-T801 Этикетировочная машина для бутылок (Pro)
Технические параметры:
Модель VTOPS-SL-RB
Китайская модель МТ-50Д XL-T801
бутылок диаметром 15-120 мм 10-150 мм
Внешний диаметр рулона этикеток 275 мм
Внутренний диаметр рулона этикеток 75 мм
Ширина этикетки 26-150 мм 20-230 мм
Длина этикетки 25-240 мм 20-300 мм
Скорость этикетирования 20-40 шт / мин 15-40 шт / мин
Помеченная ошибка ± 0.5 мм
Кодировщик ленты Дополнительно Включено
Сжатый воздух Нет необходимости 0,3-0,4 МПа
Напряжение Однофазный переменный ток 220 В [2]
Мощность двигателя 120 Вт
Вес машины 25 кг 35 кг
Масса брутто 35 кг 50 кг
Производитель Zhengzhou Vtops Machinery Co., ООО
Связанные знания

[1]: МТ-50 и МТ-50D являются китайскими моделями. Но в МТ-50Д была машина для кодирования ленты.
[2]: Однофазное переменное напряжение 110 В не является обязательным.

Рабочее видео

Автоматическая этикетировочная машина для круглых бутылок

Автоматическая этикетировочная машина для круглых бутылок

Автоматическая этикетировочная машина для круглых бутылок, подходящая для всех видов круглой или цилиндрической тары. Например: круглые пластиковые бутылки, круглые стеклянные бутылки, круглые банки, круглые банки и многое другое.

Содержит:

1. Характеристики:
  • 1. Простая конструкция и простота эксплуатации. Высокая точность крепления и надежное свойство.
  • 2. Машина оснащена зрелой системой управления PLC для обеспечения стабильной работы на высокой скорости.
  • 3. Сенсорный экран обеспечивает удобство чтения и отличный внешний вид.
  • 4. Сохранено более 10 групп параметров маркировки, быстро настраивается.
  • 5. Этикетка осуществляется плавно, без складок, с помощью эластичного хлопкового натяжного колеса.
  • 6. Функции автоматического фотоэлектрического обнаружения, включая отмену маркировки без объектов и остановку работы или подачу сигнала тревоги без использования меток, чтобы избежать пропуска или потери этикеток.
2. Технические параметры:
Модель ВТОПС-Л-РБ
Скорость этикетирования 40-250 шт / мин
Помеченная ошибка ≤ 1 мм
Размер этикетки (L) 20-300 мм (H) 10-180 мм
Размер контейнера Φ20-φ100мм h30-200мм
Внутренний рулон (мм) Φ76 мм
Внешний диаметр рулона (мм) Максимальный Φ300 мм
Машинный синус (мм) 1700 * 650 * 1300 мм
Мощность AC Однофазный 220 В 50 Гц 1.5 кВт
Вес машины 180 кг
Производитель Zhengzhou Vtops Machinery Co., Ltd.
3. Детальных фото:
4. Рабочее видео:

5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
