Маркировка проводов и кабелей их характеристики и расчёт на номинал



     Сбалансированный расчёт при выборе проводов и кабелей строится на основе соответствующих таблиц. Табличные данные токовых нагрузок на провод или кабель наглядно и доходчиво показывают применимость проводов или кабелей соответствующего сечения на ту или иную токовою нагрузку. В таблицах собраны воедино и конструктив проводов и кабелей для применения в тех или иных средах и соответствующие решения их прокладки (трубы,каналы, и.т.д.)

Допустимый длительный ток для проводов
с медными жилами с резиновой изоляцией в металлических
защитных оболочках и кабелей с медными жилами с резиновой
изоляцией в свинцовой,поливинилхлоридной,найритовой или
резиновой оболочке,бронированных и небронированных


Сечение
жилы, мм. кв.
Ток, А, для проводов и кабелей
одножильныхдвухжильныхтрёхжильных
при прокладке
в воздухев воздухев землев воздухев земле
1,5

2,5

4

6

10

16

25

35

50

70

95

120

150

185

240

23

30

41

50

80

100

140

170

215

270

325

385

440

510

605

19

27

38

50

70

90

115

140

175

215

260

300

350

405

-

33

44

55

70

105

135

175

210

265

320

385

445

505

570

-

19

25

35

42

55

75

95

120

145

180

220

260

305

350

-

27

38

49

60

90

115

150

180

225

275

330

385

435

500

-

Огромное многообразие кабельно-проводниковой продукции накладывает необходимость в их классификации и маркировки.

Маркировка проводов и кабелей

Провода и кабели маркируют буквами.

- Первая буква. Материал жилы: А – алюминий, медь – буквы нет.

- Вторая буква. В обозначении провода: П – провод (ПП – плоский провод), К - контрольный, М-монтажный, МГ - монтажный с гибкой жилой, П(У) или Ш - установочный, в обозначении кабеля материал оболочки.

- Третья буква. В обозначении провода и кабеля - материал изоляции жил: В или ВР – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н или НР - найритовая (негорючая резина), Ф – фальцованная (металлическая) оболочка, К - капроновая, Л - лакированная, МЭ - эмалированная, О - оплетка из полиамидного шелка, Ш - изоляция из полиамидоного шелка, С - из стекловолокна, Э - экранированная, Г - с гибкой жилой, Т – с несущим тросом.

- Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

- Четвертая буква. Особенности конструкции. А - асфальтированный, Б - бронированными лентами, Г - гибкий (провод), без защитного покрова (силовой кабель), К - бронированный круглыми проволоками, О - в оплетке, Т - для прокладки в трубах.

- Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра - число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

- В обозначении шнуров обязательно должна быть буква Ш.

Примеры обозначения:

- ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.

- ВВГ 4х2,5-380 - кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.


Мы поможем &nbspподобрать провод или кабель&nbsp по таким критериям как цена провода или цена кабеля, условия их применимости и тот который Вас интересует и который является узкоспециализированным для большинства встречающихся.
     В совокупности со специальными предложениями и предложениями по проектированию и расчёту проводов и кабелей мы обеспечим Вам простой способ решения стоящей перед Вами задачи.

Силовой кабель. Маркировка, характеристики и применение. - Статьи

Широкий спектр применения имеет серия кабелей низкого и среднего напряжения до 30 кВ. Этот кабель используется как при монтаже местных сетей, так и в промышленных установках, в фидерных и силовых устройствах. Силовой кабель должен обладать очень хорошими электрическими, механическими и теплофизическими свойствами, так как может использоваться в различных условиях внешней среды и при этом параметры работы кабеля должны оставаться неизменными.

Кабели с напряжением до 0,6/1 кВ NYY-J и NYY-O предназначены для прокладки в земле, в воде, на открытом воздухе, в бетоне, а так же в помещениях, в кабельных каналах. Если воспользоваться таблицей №1 (см. ниже) и попробовать расшифровать название данных видов кабеля, то получим следующую структуру: медные проводники изолированные термопластовым поливинилхлоридом, внешняя оболочка из ПВХ пластиката, при этом в кабеле NYY-J – есть ж/з жила, а в NYY-O – она заменена жилой с изоляцией иного цвета согласно DIN VDE 0293. Наименование силового кабеля дополнено буквосочетаниями «re», «rm», «sm» и «se», которые описывают тип медной жилы (см. таблицу №2). То есть по маркировке кабеля легко разобраться в его структуре и наоборот, что зачастую бывает очень удобно. Что касается остальных характеристик этого кабеля, то температурный диапазон при монтажных эксплуатационных изгибах – от -5°C до +50°C, а для фиксированной проводки – от -30°С до +70°С; минимальный радиус изгиба  рассчитывается по формуле 12х? кабеля.

В силовом кабеле типа NAYY-J, как видно из наименования, все жилы сделаны из алюминия. Для защиты данных от помех, а так же для механической защиты, в кабеле
NYCY
экранирующая оплетка выполнена из концентрического медного провода, который так же может применяется как нулевой, средний или охранный провод. В кабеле типа NYCWY защита усилена за счет того, что жилы по верху покрыты, кроме концентрического медного провода, еще и голыми медными проводниками. Для всех вышеперечисленных типов кабеля номинальное напряжение Uo/U – 0,6/1 кВ.

Одножильные кабели среднего напряжения до 30 кВ N2XSY и NA2XS2Y отличаются между собой тем, что в первом случае токопроводящая жила – это многожильный медный проводник и внешняя оболочка сделана из ПВХ-пластиката, а во втором случае – это многожильный алюминиевый проводник с внешней оболочкой из полиэтилена.  Изоляция жилы сделана из сшитого полиэтилена, далее для снижения воздействия внешних помех проложен слой медной проволоки с одной или двумя поперечными медными спиралями. Внешняя изоляция позволяет использовать кабель как внутри помещений, так и на открытом воздухе, в земле или воде. Полиэтиленовая изоляция кабеля N2XS2Y рассчитана, кроме прочего, и на высокие механические нагрузки. Номинальное напряжение данных типов кабеля Uo/U – 6/10 кВ, 12/20 кВ и 18/30 кВ.

Силовой кабель с изоляцией из сшитого полиэтилена заслуживает отдельного внимания, так как этот материал идеален по своим химическим свойствам при экстремальных снижениях температуры. Кабели с изоляцией жил из сшитого полиэтилена N2XSY, NA2XSY, N2XS2Y, NA2XS2Y, N2XS(F)2Y, NA2XS(F)2Y, N2XSEY не только сохраняют неизменность параметров в широком диапазоне рабочих температур, но и обладают продольной водостойкостью и низким коэффициентом диэлектрических потерь.

Для промышленных и коммутационных систем подстанций рекомендуется использовать трехжильный кабель типа N2XSEY 6/10 кВ, преимуществами которого являются: очень низкий коэффициент диэлектрических потерь и высокая надежность. Такие показатели достигаются благодаря специально разработанным материалам, из которых сделана внутренняя и внешняя изоляция и за счет того, что все составные слои кабеля прочно соединены друг с другом. Каждая жила кабеля экранирована медными проводками и лентой.  Кабель можно прокладывать как внутри, так и снаружи помещений, единственным ограничением является прокладка в земле, если при этом можно механически повредить ПВХ-оболочку.

Безгалогеновые огнестойкие силовые кабели NHXH предназначен в первую очередь для коммунального строительства, где выдвигаются особенно жесткие требования по пожарной безопасности систем энергоснабжения. Данные силовые негорючие кабели во время пожара в стационарном состоянии способны продолжать подачу тока и сохранять работоспособность системы до 180 минут, не распространяют огонь, имеют очень низкий уровень дымовыделения, не создают коррозирующую среду и не выделяют вредные для здоровья человека токсичные газы. Огнестойкий кабель NHXH применяется в качестве энергетического, осветительного и сетевого проводов внутри и вне помещений, в виде скрытой и наружной проводки на индустриальных объектах, в крупных отелях, больницах, торговых центрах, энергетических подстанциях, объектах культуры, жилых массивах, аэропортах, в метро и прочих подобных общественных местах, где имеется риск возникновения пожара.



Выше рассмотрены основные типы силового кабеля, каждый из которых позволяет сделать качественный и надежный монтаж, будь то подключение многоквартирного дома или промышленной установки*.

Таблица №1. Расшифровка сокращений применяемых в маркировке силовых кабелей.

Структура Сокращение Значение
жила

N

медные провода согласно VDE (не имеют отдельного обозначения)

A

алюминиевый провод

Y

изоляция из термопластового поливинилхлорида (ПВХ)

2X

изоляция из сшитого полиэтилена (СПЭ)
концентрический провод

C

концентрический медный провод

CW

концентрический медный провод, волнообразное расположение (Ceander)

CE

концентрический медный провод с трехжильными кабелями расположен над каждой жилой
экран

S

экран из медных проволок и медной ленты

SE

концентрический медный провод, волнообразное расположение

(F)

экранирующая область, обладающая длительной водостойкостью
армирование

B

стальное армирование

F

армирован оцинкованной стальной проволокой

G

спираль из оцинкованной стальной ленты
металлическая оболочка

K

свинцовая оболочка
оболочка, внешняя оболочка

Y

ПВХ-оболочка

2Y

ПЭ-оболочка
дополнительная маркировка для кабелей Uo/U 0,6/1 кВ

-J

кабель с промаркированной желто-зеленой жилой

-O

кабель без промаркированной желто-зеленой жилы

Таблица №2. Сокращения, обозначаемые структуру жилы кабеля.

Обозначение Структура жилы Структура характерна для жил сечением

re

круглый однопроволочный провод (моножила) 1,5 – 16,0 мм?

rm

круглый многопроволочный провод 25,0 – 630,0 мм?

sm

многопроволочный секторный провод 35,0 – 240,0 мм?

se

секторный однопроволочный провод (моножила) 50,0 – 240 мм?

*) Более подробная информация по кабельной продукции приведена в каталогах HELUKABEL «Кабель и провода» изд. 7 (сокращенное издание на русском языке) и HELUKABEL 2012/2013 «Cables & Wires» (полное издание на английском языке), которые можно получить в офисе ООО «СИВАКС» – официального представителя концерна HELUKABEL в Украине, со складом в г. Киеве, а так же в разделе ПРОДУКЦИЯ на сайте sivax.kiev.ua.

Google+

Маркировка и типы медных обмоточных проводов

Для обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров применяют медные обмоточные провода. Диаметр провода определяется плотностью тока, сопротивлением обмоток, соображениями удобства намотки и надежностью. Очень тонкие провода (диаметром менее 0,07 мм) не так надежны, значительно дороже и усложняют намотку.

Вид изоляции провода выбирают в зависимости от рабочей температуры обмотки, требуемой электрической прочности, допускаемого коэффициента заполнения окна магнитопровода.

В приборах и трансформаторах полупроводниковой аппаратуры, предназначенных для работы в нормальных условиях, обычно используют провода в эмалевой изоляции (марки ПЭЛ, ПЭВ и др. ). При высоких требованиях к надежности аппаратуры рекомендуются провода с двуслойной изоляцией (ПЭВ-2, ПЭВТЛ-2, ПЭЛР-2 и др.).

Провода с комбинированной изоляцией применяются при повышенных механических нагрузках.в процессе намотки или эксплуатации аппаратуры. Провода марки ПЭВТЛ отличаются сравнительно высокой стойкостью к нагреванию и большим сопротивлением изоляции. Их можно залу живать, погружая в расплавленный припой, а также при помощи паяльника без предварительной зачистки и применения флюсов.

Для изготовления бескаркасных обмоток используются провода марки ПЭВД с дополнительным термопластичным покрытием из лаков на поливинилацетатной основе. Но помните, что при нагреве до температуры 160-170 °С в течение 3-4 ч витки склеиваются.

Провода могут иметь покрытие (изоляцию) из эмали, волокнистых материалов или комбинированное. Эмаль обладает лучшими электроизоляционными свойствами, чем волокнистые материалы, кроме того, диаметр эмалевых проводов намного меньше. Электроизоляционные свойства капронового волокна и натурального шелка несколько выше, чем хлопчатобумажного волокна.

Капроновое волокно превосходит натуральный шелк по стойкости к истиранию и воздействию растворителей (бензин, бензол, минеральные масла и т.п.).

Таблица 1. Основные характеристики медных обмоточных проводов, типы изоляции, допустимая температура и диаметр жилки.

Марка проводаХарактеристики изоляцииМаксимально допустимая температура, СДиаметр медной жилы, мм
ПКР-1Провод со сплошной Капроновй изоляцией1050,72 - 2,44
ПКР-2Провод со сплошной Капроновй изоляцией утолщенной1050,72 - 2,44
ПЛБДПровод с обмоткой из шелка Лавсан и хлопчато-Бумажной пряжи в Два слоя1050,38 - 4,10
ПЛДПровод с обмоткой из шелка Лавсан в Два слоя1200,38 - 1,30
ПСДПровод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой нагревостойким лаком1550,31 - 4,80
ПСДКПровод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком1800,31 - 4,80
ПСДКТПровод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком, Теплостойкий3000,31 - 1,56
ПЭВПровод, изолированный Эмалевым Высокопрочным покрытием1050,02 - 0,05
ПЭВ-1Провод, изолированный Эмалевым Высокопрочным покрытием один слой1050,06 - 0,47
ПЭВ-2Провод, изолированный Эмалевым Высокопрочным покрытием два слоя1050,06 - 0,47
ПЭВДПровод, изолированный одним слоем высокопрочной эмали с дополнительным термопластичным покрытием1050,2 - 0,5
ПЭВКЛПровод, изолированный Эмалевым Высокопрочным покрытием на основе Капронового Лака1050,1 - 0,15
ПЭВЛОПровод, изолированный Эмалевым Высокопрочным покрытием и Однослойной обмоткой из шелка Лавсан1050,06 - 1,3
ПЭТВЛ-1Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в один слой на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов)1200,06 - 1,56
ПЭТВЛ-2Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в два слоя на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов)1200,06 - 1,56
ПЭЛПровод с Эмалевым Лакостойким покрытием900,03 - 2,44
ПЭЛКОПровод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из капронового волокна1050,2 - 2,10
ПЭЛОПровод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из шелка Лавсан1050,05 - 2,10
ПЭЛР-1Провод с покрытием в один слой высокопрочной полиамидной эмали1200,1 - 2,44
ПЭЛР-2То же в два слоя1200,1 - 2,44
ПЭЛУПровод с лакостойкой эмалью, утолщенный слой1050,05 - 2,44
ПЭЛШКОПровод с лакостойкой эмалью и обмоткой из капронового волокна1050,1 - 1,56
ПЭЛШОПровод с Эмалевым Лакостойким покрытием и Однослойной Шелковой обмоткой900,05 - 1,56
ПЭМ-1Провод с Эмалевым высокопрочным покрытием лаком Металвин один слой1050,06 - 2,44
ПЭМ-2Провод с Эмалевым высокопрочным покрытием два слоя лаком Металвин1050,06 - 2,44
ПЭМ-3Провод с Эмалевым высокопрочным покрытием три слоя лаком Металвин1050,06 - 2,44
ПЭПЛОПровод с Эмалевым высокопрочным и нагревостойким покрытием и Однослойной обмоткой из шелка Лавсан (провод облуживается без предварительной зачистки эмали и без применения травильных составов)1200,06 - 1,30
ПЭТВПровод с Эмалевым Теплостойким Высокопрочным покрытием1300,06 - 2,44
ПЭТВ-РПровод с Эмалевым Теплостойким Высокопрочным покрытием для обмоток Реле2000,02 - 0,20
ПЭТКТеплостойкая эмаль-0,05 - 0,51
ПЭТЛОПровод с Эмалевым Теплостойким покрытием и Однослойной обмоткой из шелка Лавсан1050,06 - 1,30
ПЭТ-155Провод Эмалированный Теплостойкий полиэфиримидным лаком1550,06 - 2,44

Высокочастотные обмоточные провода (литцендраты) предназначены для изготовления высокочастотных катушек индуктивности с большой добротностью. 2 Диаметр провода с изоляцией, мм Сопротивление 1 м провода при 20°С, Ом Допустимый ток при плотности ПЭВ-1 ПЭВ-2 ПЭЛ ПЭТВ 2 А/мм2, А 2,5 А/мм2, А 3 А/мм2, А 3,5 А/мм2, А 4 А/мм2, А 5 А/мм2, А 0.02 0.00031 0.027 - 0.035 - 61.5 0.0006 0,0008 0.0009 0.001 0.0012 0.0015 0.025 0.00051 0. 034 - 0.04 - 37.16 0.001 0,0013 0.0015 0.0017 0.002 0.0025 0.03 0.00071 0.041 - 0.045 - 24.7 0.0014 0,0018 0.002 0.0024 0.0028 0.0035 0.032 0.0008 0.043 - 0.046 - 18.4 0.0016 0,002 0.0024 0.0028 0.0032 0.004 0.04 0.0013 0.055 - 0.055 - 13.9 0.0026 0,003 0.004 0.0045 0. 005 0.0065 0.05 0.00196 0.062 0.08 0.07 - 9.169 0.004 0,005 0.0058 0.0068 0.008 0.01 0.06 0.00283 0.075 0.09 0.085 0.09 6.367 0.0057 0,007 0.0084 0.0099 0.011 0.014 0.063 0.0031 0.078 0.09 0.085 0.09 4.677 0.0063 0,0077 0.0093 0.01 0.012 0.015 0.07 0.00385 0.084 0.092 0. 092 0.1 4.677 0.0071 0,0096 0.011 0.013 0.014 0.019 0.071 0.00396 0.088 0.095 0.095 0.1 4.71 0.0078 0,01 0.012 0.014 0.015 0.02 0.08 0.00503 0.095 0.105 0.105 0.11 6.63 0.01 0.012 0.015 0.017 0.02 0.025 0.09 0.00636 0.105 0.12 0.115 0.12 2.86 0.013 0,016 0.018 0.022 0.025 0. 031 0.1 0.00785 0.122 0.13 0.125 0.13 2.291 0.016 0,02 0.023 0.027 0.035 0.04 0.112 0.0099 0.134 0.14 0.125 0.14 1.895 0.021 0,025 0.03 0.034 0.042 0.05 0.12 0.0113 0.144 0.15 0.145 0.15 1.591 0.023 0,03 0.034 0.039 0.045 0.055 0.125 0.0122 0.149 0.155 0.15 0.155 1. 4 0.025 0,03 0.036 0.042 0.047 0.06 0.13 0.0133 0.155 0.16 0.155 0.16 1.32 0.026 0,033 0.04 0.046 0.053 0.065 0.14 0.0154 0.165 0.17 0.165 0.17 1.14 0.03 0,04 0.047 0.054 0.06 0.07 0.15 0.0176 0.176 0.19 0.18 0.19 0.99 0.035 0,044 0.053 0.06 0.07 0.085 0.16 0. 0201 0.187 0.2 0.19 0.2 0.873 0.04 0,05 0.06 0.07 0.08 0.1 0.17 0.0227 0.197 0.21 0.2 0.21 0.773 0.045 0,056 0.066 0.08 0.09 0.11 0.18 0.0254 0.21 0.22 0.21 0.22 0.688 0.051 0,063 0.075 0.088 0.1 0.125 0.19 0.0283 0.22 0.23 0.22 0.23 0.618 0.057 0,07 0.084 0. 1 0.12 0.14 0.2 0.0314 0.23 0.24 0.23 0.24 0.558 0.063 0,078 0.093 0.11 0.125 0.154 0.21 0.0346 0.24 0.25 0.25 0.25 0.507 0.07 0,086 0.1 0.12 0.14 0.17 0.224 0.0394 0.256 0.27 0.26 0.27 0.445 0.08 0,099 0.11 0.13 0.16 0.19 0.236 0.0437 0.26 0.285 0.27 0. 28 0.402 0.088 0,11 0.13 0.15 0.17 0.215 0.25 0.049 0.284 0.3 0.275 0.3 0.357 0.098 0,122 0.147 0.17 0.196 0.245 0.265 0.0552 0.305 0.315 0.305 0.31 0.318 0.111 0,14 0.165 0.19 0.222 0.275 0.28 0.0615 0.315 0.33 0.315 0.33 0.285 0.124 0,153 0.183 0.215 0.248 0.3 0. 3 0.0708 0.34 0.35 0.34 0.34 0.248 0.143 0,177 0.21 0.24 0.248 0.34 0.315 0.078 0.35 0.365 0.352 0.36 0.225 0.16 0,195 0.23 0.27 0.316 0.39 0.335 0.0885 0.375 0.385 0.375 0.38 0.198 0.177 0,22 0.26 0.31 0.35 0.44 0.355 0.099 0.395 0.414 0.395 0.41 0.177 0.2 0,25 0. 29 0.34 0.4 0.495 0.38 0.113 0.42 0.44 0.42 0.44 0.155 0.226 0,282 0.34 0.39 0.452 0.55 0.4 0.126 0.44 0.46 0.442 0.46 0.14 0.251 0,315 0.37 0.44 0.5 0.63 0.425 0.142 0.465 0.485 0.47 0.47 0.124 0.283 0,355 0.42 0.49 0.566 0.7 0.45 0.16 0.49 0.51 0. 495 0.5 0.11 0.32 0,4 0.48 0.56 0.64 0.8 0.475 0.177 0.525 0.545 0.495 0.53 0.099 0.35 0,43 0.53 0.6 0.7 0.85 0.5 0.196 0.55 0.57 0.55 0.55 0.09 0.39 0,49 0.58 0.68 0.78 0.98 0.53 0.22 0.58 0.6 0.578 0.6 0.0795 0.44 0.55 0.66 0.77 0.88 1.1 0. 56 0.247 0.61 0.63 0.61 0.62 0.071 0.5 0.6 0.74 0.86 0.95 1.2 0.6 0.283 0.65 0.67 0.65 0.66 0.062 0.56 0.7 0.84 0.99 1.12 1.4 0.63 0.313 0.68 0.7 0.68 0.69 0.056 0.626 0,78 0.93 1.09 1.25 1.56 0.67 0.352 0.72 0.75 0.72 0.75 0.05 0.7 0,88 1.0 1. 23 1.4 1.76 0.71 0.398 0.76 0.79 0.77 0.78 0.044 0.8 1.0 1.2 1.4 1.6 2.0 0.75 0.441 0.81 0.84 0.81 0.83 0.039 0.884 1.1 1.32 1.54 1.768 2.2 0.8 0.503 0.86 0.89 0.86 0.89 0.035 1.0 1.25 1.5 1.76 2.0 2.5 0.85 0.567 0.91 0.94 0.91 0.94 0. 031 1.13 1.4 1.7 1.98 2.26 2.8 0.9 0.636 0.96 0.99 0.96 0.99 0.0275 1.27 1.6 1.9 2.22 2.55 3.18 0.93 0.679 0.99 1.02 0.99 1.02 0.0253 1.33 1.7 2.0 2.37 2.66 3.4 0.95 0.712 1.01 1.04 1.02 1.04 0.0248 1.42 1.78 2.13 2.49 2.84 3.56 1.0 0.785 1. 07 1.1 1.07 1.11 0.0224 1.57 1.96 2.35 2.74 3.14 3.9 1.06 0.884 1.13 1.16 1.14 1.16 0.0199 1.765 2.2 2.64 3.1 3.53 4.4 1.08 0.916 1.16 1.19 1.16 1.19 0.0188 1.83 2.3 2.73 3.2 3.66 4.6 1.12 0.985 1.19 1.22 1.2 1.23 0.0178 1.97 2.46 2.94 3.44 3.94 4. 9 1.18 1.092 1.26 1.28 1.26 1.26 0.0161 2.185 2.73 3.27 3.82 4.37 5.46 1.25 1.227 1.33 1.35 1.33 1.36 0.0143 2.45 3.05 3.68 4.29 4.9 6.1 1.32 1.362 1.4 1.42 1.4 1.42 0.013 2.72 3.4 4.0 4.76 5.44 6.8 1.4 1.539 1.48 1.51 1.48 1.51 0.0113 3.078 3. 84 4.6 5.38 6.156 7.695 1.45 1.651 1.53 1.56 1.53 1.56 0.0106 3.306 4.127 4.95 5.77 6.612 8.25 1.5 1.767 1.58 1.61 1.58 1.61 0.0093 3.5 4.4 5.3 6.18 7.0 8.8 1.561.9111.631.671.641.670.009173.8764.775.736.687.7529.55

23.09.2017

Обмоточные провода. Виды и маркировка. Изоляция и применение

Обмоточные провода служат для производства обмоток трансформаторов, электродвигателей, электромагнитных реле и многих других механизмов.

Провод обмоточный в отличие от других типов проводников имеет в качестве основного параметра диаметр токопроводящей жилы, а не ее сечение. Существует очень тонкий провод для обмоток, и имеющий ничтожный слой изоляции. Тончайшие обмоточные проводники изготавливают по специальной технологии производства для особо тонких проводников и материалов электрической изоляции.

Длительное время обмоточные провода делались исключительно медными. Сегодня для них часто используют алюминий и другие сплавы, обладающие значительным сопротивлением. Алюминий позволяет экономить дорогостоящую и дефицитную медь.

Классификация

Обмоточные провода классифицируется по материалу изоляции, по форме сечения и материалу жилы.

Материал изоляции
Провод обмоточный изготавливается со следующими видами изоляции:
  • Волокнистая.
  • Эмаль.
  • Комбинированная.
Волокнистая

Провода, имеющие волокнистую изоляцию, имеют повышенную механическую прочностью. Толщина волокнистой изоляции довольно большая, и может достигать до 0,4 мм на сторону. Химическая стойкость и влагостойкость таких проводов невысока.

Волокнистая изоляция проводов, использующихся для перемотки электрических двигателей и производства катушек масляных трансформаторов, может включать в себя бумагу, хлопчатобумажную ткань, стеклянные, а также асбестовые волокна, лавсан, шелк. Эти волокна и ткани накладываются в несколько слоев по подобию плетеного чулка.

Эмалевая изоляция

Материалом эмалированной изоляции служит винифлекс, металвин, кремнийорганическая основа, полиэфиротерефталевая кислота, полиуретан.

Обмоточная проволока, покрытая специальной эмалью, обладает электрической прочностью, устойчивостью к влаге, агрессивным химическим веществам. Особенностью эмалевых обмоточных проводов является очень малая толщина изолированного слоя (наибольшая толщина 0,09 мм). Прочность эмали провода ПЭЛ небольшая, такой провод используется только для обмоток катушек, работающих в неподвижном состоянии.

Высокопрочный эмалевый провод ПЭТВ, а также ПЭТ-155 применяется для обмоток электродвигателей мощностью до 100 киловатт. Провод, покрытый эмалью, марки ПЭТ-155 используется для производства новой серии электродвигателей, прочность его изоляции позволяет наматывать провод на автоматических станках. Эмалевые провода обладают также высокой термостойкостью, и способны выдерживать температуру до 155°С.

Комбинированная

Провод обмоточный с комбинированной изоляцией по своим параметрам находится в промежуточном положении между рассмотренными двумя видами проводов. Комбинированный вид изоляции включает в себя несколько слоев. Наружное покрытие обычно состоит из волокнистого материала, а внутреннее покрытие – эмаль. Например, провод ПЭЛШО обозначает: провод медный обмоточный с изоляцией из шелка и лаковой эмали.

Если проводник пропитан термостойким лаком и покрыт стекловолокном, то его маркировка содержит букву «К». Этот вид проволоки стал популярным из-за своей высокой надежности, и используется для электродвигателей подъемно-транспортных механизмов, в том числе судостроительных кранов.

Форма сечения
Обмоточные провода бывают двух форм сечения:
  1. Круглой.
  2. Прямоугольной.

Круглое сечение провода используется в различных сферах. Такой провод обладает высокими прочностными и электрическими характеристиками.

Размеры прямоугольных сечений проводов стандартизированы. Такой провод часто применяется для обмоток трансформаторов. Толщина прямоугольных поводов достигает до 5,9 мм, а ширина до 14,5 мм.

Соотношение этих размеров может различаться. Есть некоторые недостатки, выражающиеся в применении обмоточных проводов плоского сечения. При его наматывании на бухту есть большая вероятность повредить изоляцию, а также, при очень маленьких сечениях провода визуально трудно отличить меньшую сторону сечения от большей.

В любой обмотке важным элементом является виток проводника вокруг сердечника. По мощности тока подбирается необходимое сечение провода. Круглая проволока обычно используется для небольших нагрузок, а прямоугольную проволоку применяют для более высокой нагрузки.

Материал токоведущей жилы
Большинство обмоточных проводов производят из следующих материалов:
  • Медь.
  • Алюминий.

Медные обмоточные провода составляют большую часть всех выпускаемых проводов. Они обладают малым удельным сопротивлением, значительным весом. Стоимость медных проводов высока.

В последнее время вместо медных проводов для обмоток стали использовать алюминиевый провод, который значительно легче по весу, имеет меньшую стоимость, но обладает более высоким удельным сопротивлением, по сравнению с медным проводником.

Маркировка

Для обозначения провода выполняют его маркировку, которая означает материал жилы и изоляции.

  • Вначале обозначения находится буква «П» для медной проволоки, и означает «провод».
  • Для отличия алюминиевых и медных проводов в конце маркировки имеется буква «А», например, ПЭВА.
  • Если жила сделана из сплава, имеющего большое удельное сопротивление, то в обозначении имеются дополнительные буквы, например, НХ – нихром, М – манганин, К – константан.
  • Для обозначения мягкого проводника ставят символ «М», для твердого – «Т». Например, провод ПЭМТ – медный провод из твердой проволоки, а провод ПЭММ – из мягкой проволоки.
Буквы для обозначения изоляции
  • ЭМ – высокопрочная поливиниловая эмаль.
  • ЭЛ – масляная основа.
  • ЭВ – высокопрочная поливинилацетатная эмаль.
  • Л – лавсан.
  • Ш – шелк натуральный.
  • Б – пряжа х/б.
  • О – один слой.
  • С – стекловолокно.
  • ШК – капрон.
  • Д – два слоя.

Если в маркировке стоит 2-я буква «П», это означает, что изоляция в виде пленки. Провод ППФ оснащен изоляцией в виде фторопластовой пленки.

Для маркировки комбинированной изоляции символы стоят в порядке нахождения слоев, начиная от внутреннего. ПЭЛШО – провод медный, эмаль на масляной основе и однослойной шелковой оплетки.

Требования
  • Провод обмоточный покрывается равномерной изоляцией. Допускаются в некоторых точках утолщения соответственно марке и типоразмеру провода.
  • Проволока перевозится в бухтах, барабанах и бобинах, в зависимости от типоразмеров и марки. Проводник в таких упаковках должен быть намотан ровно и плотно, без путаницы витков. Число отрезков провода в бухте или катушке должно соответствовать размеру и марке провода.
  • Упаковки должны упаковываться бумагой, способной защитить изоляцию провода от повреждений во время транспортировки. Наибольший вес ящика с проводом не должен быть тяжелее 80 кг.
  • К барабану и катушке прикладывается ярлык с обозначением завода изготовителя, массы, типоразмера и марки поволоки, а также других параметров.
Как выбрать обмоточные провода для двигателя

Подбор необходимого провода для перемотки электродвигателей, выполняется с учетом класса термостойкости, допускаемого слоя изоляции и другими требованиями.

Минимальной толщиной слоя изоляции обладают эмалевые обмоточные провода. Их используют при повышенном проценте заполнения паза во время намотки. Гладкая поверхность изоляции облегчает их укладку в пазы, а небольшая ее толщина при повышенной теплоотдаче обеспечивает защиту от перегрева.

Использование эмалированных проводов должно соответствовать определенным видам лаков и растворителей, используемых на конкретном предприятии, или тем маркам лаков, которыми предприятие в состоянии обеспечить. Существуют растворители и лаки, которые способны разрушить эмаль. А также, при нагревании до 170 градусов эта изоляция становится пластичной, что не позволяет применять ее для обмоток роторов, вращающихся с большой угловой скоростью.

Максимальную толщину изолированного слоя имеет проволока для обмотки с комбинированным и волокнистым слоем. Ее использование запрещается для обмоток, находящихся в агрессивной или влажной среде. Для таких целей целесообразно использовать обмоточные провода, оснащенные стеклянной изоляцией, но малая прочность изоляции накладывает определенные ограничения на использование таких проводов. Хотя по термостойкости провода со стеклянной изоляцией подходят для подобных классов обмоток. При приобретении обмоточной проволоки нужнее учитывать, что стоимость провода одного типоразмера зависит от марки. При производстве ремонта низковольтных электрических машин цена провода будет составлять большую часть финансовых затрат от полной стоимости ремонта. В связи с этим необходимо учесть технические и экономические факторы выбора, то есть, цену и технические параметры.

Похожие темы:

Маркировка проводов и кабелей: таблицы, расшифровка, обозначения


Одним из главных правил организации проводки является верный выбор кабелей и проводов, которые будут использованы для различных целей – подключения источника и потребителей электроэнергии.

Человеку, впервые столкнувшемуся с выбором кабельной продукции, обозначения, состоящие из нескольких букв и цифр, могут показаться сложными. Проще ткнуть пальцем в понравившийся образец и купить бухту нужной длины. Чаще всего такой выбор оказывается неудачным.

Сегодня каплеструйный маркиратор является самым лучшим. Маркировка или буквенно-цифровое обозначения отражает важнейшие характеристики – диаметр жил и их количество, материал проводника и изоляции, допустимые условия прокладки и эксплуатации, другую информацию. Для использования она имеет первостепенное значение.

Для выбора особое значение имеют несколько показателей.

Виды материалов проводника

В качестве токопроводящей жилы используются металлы с высокой проводимостью, чаще всего, электротехнические алюминий и медь. Производители выпускают и экзотические варианты, использующие монокристаллическую медь, серебро и золото. Однако все они имеют специальное назначение и практического применения для бытовых нужд, как правило, не находят.

В маркировке эл проводов и кабелей, которые выпускаются отечественной промышленностью, материалу жил отводится первое место.

Обозначения алюминиевых проводников начинаются с буквы А, для медных маркировка (за редкими исключениями) не предусмотрена. Если маркировка провода начинается с буквы отличной от А, значит, материал – электротехническая медь.

Распространено мнение, что для качественной проводки медь лучше, чем алюминий. Связывают это с тем, что второй быстро окисляется, имеет меньшую проводимость и менее гибок. Но все эти недостатки для практических нужд не имеют большого значения:

  • Гибкость играет важную роль там, где провод подвергается частым деформациям. Для стационарной электропроводки разница между материалами в этом отношении невелика. Единственный участок, где стоит использовать исключительно медную проводку– подключение осветительных приборов, поскольку меняются они достаточно часто.
  • Пленкой окислов покрывается только поверхность алюминия. В дальнейшем процесс прекращается и на проводимость влияния не оказывает. Для монтажа в клеммники и зажимные контакты розеток и выключателей можно использовать специальные проводящие пасты, которые разрушают оксидную пленку и гарантируют постоянный надежный контакт.
  • По проводимости алюминий уступает меди не более 20%, что легко компенсируется незначительным увеличением диаметра провода при покупке.
При этом для кабельной продукции из обоих материалов установлены абсолютно одинаковые сроки службы, а цена на алюминиевые образцы оказывается ниже почти в 3 раза.

Количество жил и диаметр (сечение)

В маркировке монтажных электро проводов этот параметр отображается набором цифр. Первая цифра означает количество жил. Следующие – площадь сечения одного проводника.

Если в обозначениях присутствует надпись 3х1,5, значит, кабель – трехжильный, с сечением каждой (без учета изоляции) 1,5 кв. мм. Для проводников прямоугольной (плоской) формы указываются линейные размеры (длина и ширина), хотя для широкого частного потребителя такие предлагаются достаточно редко.

Каждая жила может быть выполнена в виде одиночного проводника, или множества более тонких в общей изоляции. Во втором случае указывается их суммарная площадь.

Для некоторых проводов, в частности, большинства одножильных и множества двухжильных, к примеру, используемых при производстве электрических шнуров для бытовой техники, количество жил может не указываться. В этом случае в маркировке присутствует только площадь (или диаметр).

Диаметр (площадь сечения) – важнейшая характеристика. Она определяет, прежде всего, нагрузка какой мощности может быть подключена, допустимую силу тока при длительной эксплуатации и его ударного (максимального в случае аварийной ситуации) значения. Ограничение связано с нагревом материала при протекании по нему электрического тока.

Если приведенные в нормативных документах требования не выполняются, при длительном использовании возможен перегрев, разрушение изоляции, возникновение пожара.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.
Следует учитывать, что при прокладке проводов в рядах или жгутах (групповая проводка), а также под действием температуры окружающей среды тепловые нагрузки на них могут увеличиться. Поэтому выбор сечения необходимо производить с запасом. В практике 30%-50% увеличение результатов расчета позволяет избежать любых неприятностей. Решили самостоятельно собрать электрощиток, но не знаете с чего начать? В следующей статье мы подробно расскажем, как правильно собрать электрощит своими руками.

Читайте здесь о нюансах подключения частного дома к электросети и монтаже электропроводки разных типов.

Пошаговая инструкция по обустройству проводки от щитка в квартире своими руками находится тут.

Покрытие изоляции и другие характеристики, обозначение по буквам

Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

Для примера – несколько расшифровок обозначений кабельной продукции:

  • АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
  • ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
  • ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
  • АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

Узнайте из данного видео, как определить маркировку провода:

Видео о правилах и способах нанесения маркировки на кабель:

Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала. Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции. В общественных зданиях особое внимание уделяется уровню выделения дыма и газа. Важным является наличие экрана и т.д.

Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

Маркировки силовых кабелей

№ п/п Маркировка Тип кабеля/ провода Исполнение Назначение
1 ВВГ Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке без наружного покрова для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 — 6 кв частотой 50 гц при температуре окружающей среды от -50°с до +50°с

в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках

2 ВВГ нг Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке с наружным покровом из негорючего ПВХ-пластиката
3 ВВГ нг LS Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке с наружным покровом из негорючего ПВХ-пластиката с низким дымо-газовыделением
4 АВВГ Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с алюминиевыми жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке без наружного покрова
5 АВБбШВ Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с алюминиевыми жилами с поливинилхлоридной изоляцией с броней из двух стальных оцинкованных или неоцинкованных лент, с наружным покровом из ПВХ-пластиката для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 — 6 кв частотой 50 гц при температуре окружающей среды от -50°с до +50°с

в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, при наличии опасности механических повреждений в процессе эксплуатации

6 КГ кабель силовой гибкий кабель с медными многопроволочными токопроводящими жилами с резиновой изоляцией в резиновой оболочке для электропитания передвижных потребителей и для нестационарного монтажа.
7 ПВ-1 провод установочный провод с медной жилой с поливинилхлоридной изоляцией для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
8 ПВ-3 провода установочный провод с медной жилой с поливинилхлоридной изоляцией, повышенной гибкости для монтажа участков электрических цепей, где возможны изгибы проводов
9 ППВ провод установочный провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием для негибкого монтажа
10 АПВ провод установочный провод с алюминиевой жилой с поливинилхлоридной изоляцией для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
11 АППВ провод установочный провод с алюминиевыми жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием для негибкого монтажа
12 ШВВП провод соединительный шнур с параллельными жилами с поливинилхлоридной изоляцией с поливинилхлоридной оболочкой гибкий, на напряжение до 380 В для систем 380/380 В для присоединения электрических устройств и приборов быстрого и аналогичного назначения
13 ПВС провод соединительный провод со скрученными жилами с поливинилхлоридной изоляцией с поливинилхлоридной оболочкой гибкий, на напряжение до 380 В для систем 380/660 В для присоединения электрических устройств и приборов быстрого и аналогичного назначения
14 ПУГНП провод установочный провод плоский с медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката для неподвижной прокладки в осветительных сетях

реальность или миф? / Инструменты / iXBT Live

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о медных многожильных проводах в силиконовой изоляции сечением 12AWG. В обзоре будет небольшое сравнение с российскими проводами, плюсы и минусы, поэтому кому интересно, милости прошу…



Характеристики:
  • — Тип – провод многожильный
  • — Цвет – на выбор (черный)
  • — Изоляция – холодо и термостойкий силикон
  • — Сечение – 12AWG
  • — Материал жилок – луженая медь
  • — Количество жилок и диаметр – 680 проволочек по 0,08мм
  • — Напряжение – до 600V
  • — Вес 1 метра — 48г
Назначение:



Назначение проводов самое разнообразное. Мне понадобились качественные многожильные провода для изготовления щупов, шунтирования силовых проводников в некоторых изделиях, подключения электронной нагрузки и нагрузочного стенда. В местных магазинах электротоваров ничего подобного не нашел, там присутствовали только распространенные марки проводов и кабелей для монтажа электроустановок, причем сечение гибких проводов зачастую не превышало 1,5мм2. Ехать за многожильными проводами в райцентр себе дороже, да и там сечение более 2,5мм2 найти проблематично. Можно, конечно, раздербанить силовые многопроволочные кабеля, но они дорогие, зачастую изоляция из пластика, да и проволочки в жилах толще, отчего он не такой мягкий (гибкий) и для щупов подходит не очень. Есть еще акустические провода, но нужно быть внимательным и не купить омедненный (алюминий покрытый медью) провод. В общем, кому где удобно, тот там и покупает.



Внешний вид:



Провод приехал в обычном почтовом пакетике. Посылка была отправлена Латвийской почтой, трек-номер отслеживался полностью. Внутри небольшая бобинка провода:

Я заказывал 2м и продавец резать его не стал, а еще и дополнительно отмотал 5 сантиметров, за что ему огромное спасибо. Напомню, что лот включает 1 метр провода сечением от 12AWG до 30AWG и 5 цветов на выбор. Я выбрал два черных сечением 12AWG:

Напомню, что аббревиатура AWG расшифровывается как американский калибр проводов и чем ниже цифра, тем сечение больше и, следовательно, меньше нагрев и потери напряжения, что особенно важно при высокой нагрузке. Примерное сечение многожильного провода сечением 12AWG в переводе на наши метрические величины составляет около 3,3мм2.

Сам провод добротный, увесистый, два метра с копейками весят почти 96г:

Есть небольшой запах, но через пару дней он улетучивается полностью. На срезе виден красноватый оттенок меди:

Данный провод сечением 12AWG включает в себя 680 проволочек диаметром по 0,08мм каждая:

Пересчитывать я, конечно же, не стал, но похоже, что так и есть:

Основное преимущество таких проводов заключается в наличии множества тонких медных проволочек, отчего провод получается мягким (гибким) и имеет минимальное сопротивление. Диаметр одной жилки точно 0,08мм:

Не каждый провод так сможет:

Как известно, общее сопротивление при параллельном подключении проводников всегда меньше самого минимального из них, поэтому на практике широко распространено так называемое шунтирование. Здесь примерно та же картина. Ну и дополнительно в качестве изоляции здесь применен силикон, который не дубеет на холоде и не плавится при высоких температурах:

По термостойкости все отлично – когда паял, изоляция не «сползала», как это обычно бывает с ПВХ-пластикатом, ну и ближе 5-7 сантиметров держать провод неприятно, обжигает. Это еще раз доказывает, что жилки медные и хорошо передают тепло.

Недостатков я не нашел, ну разве что провод не сертифицирован американской конторой Underwriters Laboratories Inc. и не прошел некоторые тесты. За сертификацию придется платить и стоимость провода несколько увеличится. Как говорится, «вам шашечки или ехать!?».



Тестирование:



Для интереса я решил взять несколько различных проводников одинаковой длины и посмотреть просадку напряжения на них при фиксированном токе. В закромах нашлись вот эти претенденты:

Марка проводов сверху-вниз, тесты будут в аналогичном порядке:

  • — сабж сечением 12AWG
  • — акустический провод из бескислородной меди сечением 2,5мм2
  • — провод ШВВП сечением 0,75мм2
  • — провод от компьютерного БП сечением 18AWG
  • — жила кабеля ВВГ сечением 4мм2 (ГОСТ)
  • — жила кабеля ВВГ сечением 2,5мм2 (ГОСТ)
  • — жила кабеля ВВГ сечением 2,5мм2 (ТУ), но реально там 2,1мм2
  • — жила алюминиевого кабеля сечением около 10мм2 (диаметр 3,5мм)

Многожильные более крупно:

В ходе экспериментов еще добавился советский проводочек МГТФ. Для создания одинаковых условий, обозреваемые проводники были приведены к одной длине, за исключением алюминия и залужены концы:

По фото выше можно заметить, как «поплыла» ПВХ-изоляция у ШВВП и ВВГ при пайке и чуть меньше у провода 18AWG. Сабж и акустик выдержали, ходя для лужения им требовалось больше времени, т.к. жилок много.

Дабы не было холиваров по точности, приведу небольшое сравнение приборов. Сравнение с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH:

Для измерения тока будут использованы самодельный амперметр и мультиметр UNI-T UT61E. В качестве источника питания – БП Gophert CPS3010, выходное напряжение 10V.

Итак, первым идет обозреваемый провод сечением 12AWG:

При токе 9А в проводе просело 8mV. Провод практически не греется, потери минимальные.

Далее идет акустический провод сечением 2,5мм2:

Здесь уже просадка 18mV, а ведь сечение лишь немногим меньше предыдущего, 2,5 vs 3,3.

Следом идет многожильный ШВВП 0,75мм2 с просадкой 66mV:

Далее на очереди распространенный провод от блоков питания сечением 18AWG:

При среднем сечении 0,85мм2 (18AWG) он выглядит получше предыдущего.

Ну и для интереса посмотрим как обстоят дела с одножильными проводниками. Для начала жила из ГОСТовского кабеля ВВГ сечением 4мм2:

При том же токе просадка всего 13mV. ГОСТ'овский ВВГ 2,5мм2 показал уже 18mV:

ТУ'шный ВВГ 2,5мм2 оказался не хуже гостовского, но все же для ответственных цепей его лучше не приобретать:

МГТФ с термостойкой изоляцией из фторопласта явно не для таких токов:

Просадка 0,26V (262mV) и сильный нагрев.

Ну и напоследок алюминиевая жилка сечением около 10мм2:

Просадка всего 18mV, практически как у медного 2,5мм2, а ведь у алюминиевого сечение около 10мм2. К тому же последний нельзя часто гнуть. Вот почему отказались от алюминия…



Выводы:



Плюсы:

  • + качественный
  • + медный
  • + термостойкая изоляция
  • + жилки луженые

Минусы:

  • — не сертифицирован

Бонусы:

  • + продавец не режет провод, если брать несколько метров
  • + продавец делает небольшой запас по длине



Итого, перед нами хороший многожильный провод в холодо/термостойкой изоляции. Он мягкий (гибкий), хорошо подойдет для изготовления щупок или шунтирования силовых линий, где штатного провода недостаточно. Могу смело рекомендовать к покупке…



Я покупал здесь

Потом нашел более выгодный лот на 3м здесь

Лот 10м с сечением от 8AWG до 24AWG здесь

За остальные не ручаюсь...



Не проходите и мимо подборок:

Приспособления для радиолюбителя ЗДЕСЬ, остальные в профиле

Распродажа на Алиэкспресс ЗДЕСЬ, остальные в профиле

Подборка автотоваров ЗДЕСЬ, остальные в профиле

electric - Важно ли при снятии изоляции не поцарапать медный провод?

Поскольку четко не указано, для чего будет использоваться провод, я перечислю несколько сценариев использования медных проводов и проанализирую влияние царапин в каждом случае.

а) переносить электричество (для питания электрического устройства)

b) переносят электрический сигнал (который аналогичен переносу электричества, но на этот раз сила / напряжение / частота тока меняются во времени, чтобы кодировать некоторый цифровой / аналоговый сигнал)

в) создают магнитное поле

г) генерировать тепло

e) генерировать свет

Анализ удара:

a) до тех пор, пока существует физический контакт между проводом и следующей металлической частью в цепи, электричество будет течь. Царапины не влияют на проводимость (этот аспект уже упоминался ранее в ответе Джеффри Беттжера). На то, что ток будет протекать, даже не влияет поверхность контакта между двумя металлическими частями, поэтому царапины не оказывают ни малейшего влияния

c) это тот случай, когда провод используется для изготовления катушки, которая является компонентом, широко используемым в электронике (нагрузочные громкоговорители - это только пример, в котором мы используем катушки). На этот раз царапины повлияют на магнитное поле, сделав его неровным.Если катушка имеет много витков, царапины на коротком сегменте могут не быть критическими, но с теоретической точки зрения каждая геометрическая неровность провода будет влиять на магнитное поле.

б) это тот случай, когда провод используется для Интернета / телевидения / телефона. Как я упоминал выше, сигнал кодируется как вариации напряжения / силы / частоты тока. Царапины на проводе не подвержены влиянию. Однако в телекоммуникациях часто бывает, что пара кабелей скручена вместе с целью нейтрализации магнитного поля друг друга. Это потому, что магнитное поле представляет собой помеху, влияющую на сигнал. Как я сказал в пункте c) выше, если провод имеет какие-либо неровности, его магнитное поле не будет однородным, что означает, что это может повлиять на сигнал соседнего провода.

г) это тот случай, когда провод используется в электронагревателях. На тепловые свойства влияет только сила тока. Царапины не повлияют на этот

д) это тот случай, когда провод используется для лампочки. На свет, как и на тепло, влияет только сила тока

Учитывая фотографию, предоставленную в вопросе, я знаю, что этот провод не будет использоваться ни для обогрева, ни для освещения.Я просто подумал, что стоит упомянуть пункты d) и e) наряду с другими пунктами.

Здесь также присутствует механический аспект - насколько устойчива проволока к повторяющимся изгибам. Царапины бывают двух типов: продольные (по проволоке) и поперечные (по проволоке). Изгиб может привести к увеличению поперечных царапин, но не повлияет на продольные царапины. (Этот аспект также упоминался в комментарии Hot Licks).

electric - Какая сторона двухжильного кабеля должна использоваться для «горячего»?

НЭК 2008 400.22 (E и F) Для шнура лампы соблюдаются следующие условные обозначения:

Поляризованная сплошная изоляция черного, белого или коричневого цвета.
Ребристая, рифленая или полосатая сторона заземлена (нейтраль), гладкая сторона не заземлена (горячая).

Чистый изоляционный шнур лампы
Серебряный проводник заземлен (нейтраль), медный провод незаземлен (горячий).

Заземленная (нейтраль) идет к резьбовому корпусу лампы и подключается без разрыва к широкому полюсу поляризованной вилки с двумя контактами или, в случае подвесной лампы, к заземленному (нейтральному) белому проводу.Коммутация идет по незаземленной (горячей) стороне. Вы никогда не хотите, чтобы оболочка нити была горячей (выключите положение на нейтральной стороне с неповрежденной нитью).

Если проводники имеют одинаковый цвет, изоляция - одноцветная и печать выполняется только на изоляции одного проводника без ребра (нащупайте его пальцами) или полосы, то это будет ваш непрерывный маркер и заземленный (нейтральный) индикатор. Вся идея zipcord заключается в том, что у вас есть определенный идентификатор того, что заземлено (нейтраль), чтобы поддерживать постоянное соединение и правильно подключать к розетке лампы и сетевой вилке.

СТАТЬЯ 400 Гибкие шнуры и кабели

II. Строительные спецификации

400.22 Идентификация заземленного проводника. Один провод из гибких шнуров, который предназначен для использования в качестве проводника заземленной цепи, должен иметь непрерывный маркер, который легко отличит его от другого проводника или других проводников. Идентификация должна состоять из одного из методов, указанных в пунктах с 400.22 (A) по (F).

(E) Луженые проводники. Один проводник имеет луженые отдельные жилы, а другой проводник или проводники, имеющие отдельные жилы, не луженые, для шнуров, имеющих изоляцию на отдельных проводниках, составляющих единое целое с оболочкой.

(F) Маркировка поверхности. Один или несколько выступов, канавок или белых полос, расположенных на внешней стороне шнура, чтобы идентифицировать один проводник для шнуров, имеющих изоляцию на отдельных проводниках, составляющих единое целое с оболочкой.

Примечание: National Electrical Code (NEC) - это стандарт США, и его цитирование определяет этот ответ как относящийся к электроэнергии США.Если ваша страна отличается, не стесняйтесь публиковать свой собственный ответ с указанием вашей страны или юрисдикции.

electric - Какой провод под напряжением, нейтральный провод и заземляющий провод?

Цвета крышки тут ни при чем

Цветовые коды указывают ** размер и количество * проводов, для которых они предназначены. Например, желтый может связывать до 3 проводов 14AWG, а красный может связывать до 6. Их диапазоны широко перекрываются.

Все дело в цветах проводов, кроме ...

Голый зеленый или желто-зеленый провод всегда является заземлением. Не всякая установка имеет под собой основания. Их часто запихивают в заднюю часть коробки.

Серый или белый провод (голубой в Европе / остальном мире) - нейтральный, за исключением , его можно пометить лентой для использования в качестве «горячего». Люди часто забывают пометить провода изолентой, особенно когда использование очевидно .

Провода другого цвета могут быть только горячими. Вы не должны маркировать горячий элемент как нейтраль или землю.Но нельзя рассчитывать на то, что последний парень поступит правильно.

Итак, вот что мы знаем

  • Черно-черный пучок может быть только горячим.
  • Бело-белый комплект, безусловно, актуален.
  • Черно-белый жгут, черный должен быть горячим, поэтому белый должен быть горячим, что должен был быть помечен лентой , а не был (обычно потому, что использование «очевидно»). Здесь очевидное использование будет для петли переключения .

В контуре переключателя у вас есть черный и (должен быть отмечен) белый переход к переключателю.Выключатель закорачивает их вместе, чтобы зажечь свет. Нет стандарта, какой провод всегда горячий, а какой переключаемый. . Так что реально включенным будет любой провод.

Лампа должна быть нейтральной и горячей. Нейтраль - это просто; включенный будет одним из других. Вы можете догадаться, но если вы угадаете неправильно, лампа будет гореть постоянно и не будет реагировать на переключение. Это именно то, что вы делаете, чтобы узнать.

Заземляющие провода плохо видны на фотографии.Вам нужно будет присмотреться к задней части коробки. Некоторые световые цепи незаземлены; в этом случае не к чему прикрепляться. Обычно вам нужно заменять весь кабель, а не прокладывать один провод; но с 2014 года разрешено дооснащение только заземляющим проводом, если вы действительно этого хотите.

Маркировка кабелей и электрооборудования в США

The Problem

Промышленные кражи и кражи металлов стали растущей проблемой в последние годы, в первую очередь кражи меди. этой проблемы.Дон Хорн из Electricity Today сообщил об увеличении количества краж меди на 1150% с 2005 г. 2006. Убыток обошелся коммунальным предприятиям в миллионы долларов на ремонт и замену. Со стоимостью для производства меди во всем мире и с учетом тенденции к снижению экономических показателей, коммунальные компании столкнулись с этой проблемой преступности. Компании по внутренним и внешним кражам прибыли и даже может привести к закрытию бизнеса.

Часто воров ловят с помощью медного кабеля, но полиция не имеет возможности установить, был ли или нет, он был украден, в результате чего и жертва кражи, и полиция очень расстроенный.

Многие учреждения по всей стране используют системы видеозаписи для отпугивания воров, но они обнаруживают, что эти системы редко улавливают хорошие изображения нападавших, тратя больше времени и деньги, которые можно было использовать в другом месте.

Решение

Из-за свойств металлов, проводки и изделий промышленного назначения их трудно отметьте или идентифицируйте элемент, не будучи слишком очевидным.

Вот почему DataDots - это решение. Микроточки помечены конкретным ПИН-кодом, привязанным владельцу или активу. Эти точки подвешены на прозрачном высыхающем, чувствительном к УФ-излучению клее, который флуоресцирует обычный черный свет.Благодаря такому количеству идентификаторов, нанесенных с помощью специально разработанных прочных, атмосферостойких и некоррозионный клей, ворам практически невозможно удалить личность истинного владельца. это очевидно при нынешних формах штамповки кабелей.

DataDots в действии

Когда металл или какой-либо промышленный объект помечен точками данных, они мгновенно становятся далекими. более нежелательны для воров, потому что крошечные точки невозможно удалить и их легко проследить прямо до владелец. Все, что вам нужно сделать, это применить DataDots, зарегистрироваться в нашей базе данных национальной безопасности, и ваши элементы или металлы отмечены на долгие годы. В случае кражи правоохранительные органы легко смогут найти DataDots, прочтите их и найдите владельца отмеченных активов, осудите преступника и получите свои материалы вернуться к вам быстрее.

DataDots изменили промышленные потери во всем мире, и с новой эпидемией меди воровство, они кажутся одним из немногих жизнеспособных решений, которые имеют невысокую стоимость.Особенно по сравнению с стоимость ремонта, замены простоев и потерь.

Статьи по теме

Oncor использует нанотехнологии в борьбе с кражами медной проволоки
Уменьшение краж медной проволоки на PSE
Промышленность борется с кражами медной проволоки

Чтобы узнать, как DataDot Technology может предоставить вашим компаниям жизнеспособное решение. проблемы с кражей, пожалуйста, свяжитесь с нами сейчас.

Новые тенденции в кабельной печати: лазерная маркировка проводов

Маркировка проводов - важный вид деятельности постоянно развивающейся индустрии лазерной маркировки проводов. Но что такое маркировка проводов? Почему возникла необходимость маркировать наши провода? Как это делается и почему лучше всего это делать с помощью лазера? Если вы ищете ответы на эти вопросы, мы хотим помочь вам в вашем путешествии.

Сегодняшние здания оснащены самым разным оборудованием.В больницах есть аппараты МРТ и аппараты ИВЛ, на заводах - производственное оборудование, а в домах - стиральные машины и телевизоры. Чтобы позволить этим машинам работать, а нам, людям, работать, нам нужны провода и кабели. Они помогают подключить электричество и посылать сигнал внутрь или наружу. При таком огромном количестве проводов их организация может оказаться утомительной задачей. Кроме того, подсоединение неправильных проводов также может иметь катастрофические последствия. Следовательно, маркировка проводов - это простой, но эффективный метод решения проблем, связанных с непростым миром электромонтажа.

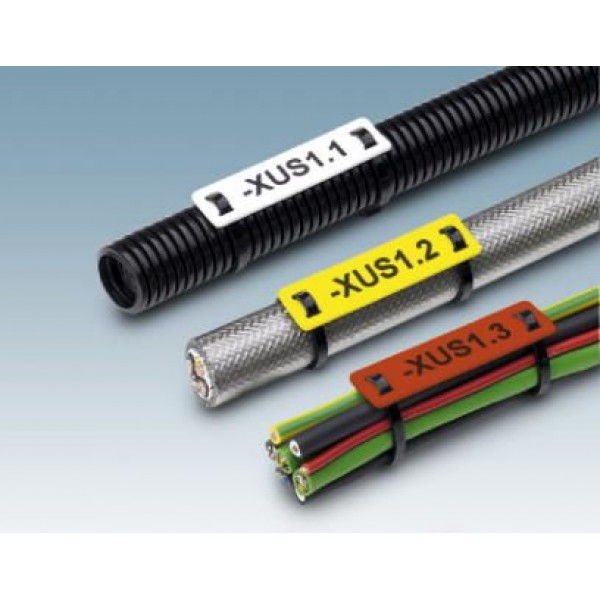

Что такое маркировка проводов?

По сути, маркировка проводов - это маркировка проводов с информацией о них при их установке. Эта важная информация помогает нам не только во время установки, но и при работе с проводами и кабелями или вокруг них в будущем. Установка проводов с этикетками и их соответствующая запись или планирование перед установкой могут потребовать дополнительных работ. Однако в дальнейшем это сэкономит много времени и усилий.Это похоже на план битвы. Вы будете готовы решить любые проблемы и вступить в любую драку, которую могут вам устроить ваши телеграммы.

Зачем нужна маркировка проводов?
Безопасность

Для поддержания работоспособности объекта проложено множество проводов. Подавляющее большинство из них представляют собой электрические провода, по некоторым из которых проходят токи высокого напряжения. Правильное обращение с ними - не вопрос выбора, так как неправильное обращение может иметь серьезные последствия.При неправильной маркировке велика вероятность случайно обрезать или отсоединить не те провода, что может быть опасно. Неправильная обрезка горячей проволоки может привести к поражению электрическим током. Точно так же перерезанный провод заземления может привести к возгоранию. Установка проводки с соответствующей маркировкой может помочь решить эти проблемы или предотвратить возникновение опасных сценариев.

Надежность

Провода используются для электричества, передачи данных и других вещей в здании и помогают поддерживать работу устройств и электроники.Бывают случаи, например, при установке или снятии оборудования, когда становится необходимым отключение или повторное подключение проводов. Отсоединение неправильного провода может вызвать какой-либо сбой в работе, в результате чего машина выйдет из строя. Это, в свою очередь, приведет к сокращению времени работы и падению производительности. Однако при правильной маркировке проводов такого сценария можно избежать, и это приводит к повышению надежности всех систем на предприятии.

Устранение неисправностей

Для систем, основанных на электронике и сигналах, неисправности часто приводят к поиску неисправностей в проводке.В больших и сложных инфраструктурах техническим специалистам может закончиться то, что придется выдергивать волосы, отслеживая каждый провод. Чтобы выяснить, какой из них может вызвать отключение, может потребоваться несколько часов дополнительного времени. Провода с соответствующей маркировкой, очевидно, решат эту проблему. Это позволит обслуживающему персоналу легко отследить неисправность и предпринять корректирующие действия.

Некоторые общие кабели, требующие маркировки
Ленточные электрические кабели

Ленточные кабели, состоящие из нескольких параллельных изолированных проводов, используются для одновременной передачи нескольких данных. Например, они могут подключать жесткий диск к материнской плате, а также используются для соединения сетевых устройств.

Экранированные кабели

Он состоит из 1 или 2 изолированных проводов, покрытых плетеным экраном или алюминиевой майларовой фольгой. Экранирование позволяет лучше передавать сигнал и устранять искажения частоты и внешние помехи. Это важно для сигналов, например, в радио.

Кабели витой пары

Как следует из названия, этот провод состоит из двух или более изолированных медных проводов, скрученных друг с другом и имеющих цветовую маркировку.Эти типы проводов используются в телефонных кабелях.

Коаксиальные кабели

В этом кабеле используется сплошной медный или стальной провод с медным покрытием, заключенный в металлическую оплетку и металлическую ленту. Затем этот узел помещается в защитную внешнюю оболочку, обеспечивающую изоляцию. Эти типы кабелей используются для компьютерных сетей и аудио-видео сетей.

Волоконно-оптический кабель

Есть эти типы кабелей, которые передают оптические сигналы данных от источника света к приемному устройству.Оптическое волокно сегодня очень распространено, и его можно найти в самых разных приложениях.

Маркировка проводов в сравнении с традиционной маркировкой

Традиционные технологии маркировки и маркировки проводов не отличаются существенно по своим основным функциям. Машины для лазерного травления или струйные принтеры производят отпечаток на поверхности, которая требует маркировки. Но это не так просто, если учесть несколько практических факторов. Например, рабочая поверхность для проводов небольшая.Это означает, что технология отслеживания, которая перемещает лазерную головку или головку струйного принтера по поверхности, должна иметь гораздо большую точность. Кроме того, маркировка наносится на изоляцию провода. Изоляционные покрытия выполняют очень важную функцию безопасности. Если они получат какие-либо повреждения и обнаружат настоящего проводника под ними, у нас есть рецепт катастрофы. От поражения электрическим током до короткого замыкания - множество вещей может пойти не так. Следовательно, очень важна точность глубины маркировки.При обычной маркировке пределы допуска больше. Помимо глубины, технология маркировки проводов должна иметь высокое разрешение. Отмеченные данные имеют значение для конечного пользователя. Если он неразборчив, значит, маркировка не имеет смысла.

Рынок и методы маркировки проводов, доступные сегодня

Рынок машин для маркировки проводов можно разделить на несколько отраслей в зависимости от сферы применения. Они включают телекоммуникационные системы, промышленные системы маркировки проводов, электрические системы, инфраструктуры передачи данных и другие.

С технологической точки зрения рынок маркировки проводом можно разделить на следующие категории: струйная печать, горячее тиснение фольгой, тиснение и лазерная маркировка. В будущем ожидается значительный рост сегмента проводки с предварительно нанесенной маркировкой. Поскольку организации стремятся снизить затраты на оборудование и расходные материалы, этот сегмент позволяет добиться максимальной эффективности. Лазерные системы лидируют в современном мире.

Сегмент телекоммуникационных систем занимает значительную долю рынка. Растущее число пользователей мобильных телефонов и Интернета по всему миру повышает спрос.Увеличение спроса на эффективную телекоммуникационную сеть, чтобы уменьшить потери вызовов и увеличить скорость интернета, вероятно, сохранит спрос на сетевые провода довольно сильным. Рынок передачи данных, вероятно, в ближайшем будущем займет самую большую долю рынка. Это связано с увеличением количества центров обработки данных по всему миру. С увеличением числа интернет-пользователей увеличивается и объем данных, которые они генерируют. Следовательно, центры обработки данных со временем расширяются и, следовательно, нуждаются в проводке для поддержки своих настроек.

Что такое лазерная маркировка проводов?

Станок для лазерной маркировки проводов наносит постоянную маркировку на изоляционный материал, которым обертываются провода. Лазерный маркер для проволоки представляет собой металлический диск с вырезами. Это вырезки всех букв, цифр и символов, которые могут понадобиться для нанесения разметки. Диск поворачивается в положение, соответствующее нужному персонажу, и лазерный луч направляется через него на провод в форме выреза. Оксид титана в изоляционном материале провода реагирует с лазерным светом.Это обесцвечивает материал и образует стойкую маркировку.

Что делает лазерную маркировку проводов лучше?
Универсальный и менее разрушительный

Лазерная маркировка проводов не представляет опасности повреждения проводов, как это делают другие методы. Горячее тиснение - это самый старый способ маркировки проводов, который до сих пор используется в некоторых приложениях. Горячая штамповка вдавливает горячую форму, покрытую пигментом, в изоляцию провода. Поскольку он наносит ущерб структурной целостности изоляционного материала, он имеет очевидные пагубные последствия.Это может привести к пробою изоляции до провода, что приведет к проникновению жидкостей или других загрязняющих веществ.

Кроме того, лазерная маркировка позволяет работать с самыми разными материалами. Например, горячее тиснение не может эффективно маркировать такие материалы, как тефлоновая проводка, в отличие от лазера.

Использование в проводке более тонкого манометра

Сегодняшнее оборудование является более современным и содержит больше электроники, чем когда-либо. Самолеты - яркий тому пример. Чтобы бортовые системы самолета работали, производителям нужно больше проводки.Больше проводки означает больший вес. Чтобы решить эту проблему, используются провода более тонкого калибра для создания сложных систем межсоединений электропроводки (EWIS). Эти сложные системы надежны при выполнении поставленных задач и снижают излишний вес. Лазерная проводка эффективно маркирует эти более тонкие провода, поскольку они не повреждают саму изоляцию.

Высокая рабочая скорость

Поскольку это ручной процесс, горячее тиснение проволоки может занять много времени. Более того, человеческий вклад предполагает, что есть много вещей, которые могут пойти не так.C Следовательно, необходимо проводить дополнительные проверки качества, чтобы гарантировать, что провода с повреждениями не отправляются клиентам или не используются. С другой стороны, лазерная маркировка проводов является быстрой, эффективной и сопряжена с гораздо меньшим риском повреждения самой проволоки.

Расходные материалы не используются

Недостатки маркировки горячим штампом приводят к использованию струйной маркировки. Струйная маркировка - это процесс нанесения информации на поверхность пластиковой изоляции. Однако струйная печать также не подходит для работы с такими материалами, как тефлон.Кроме того, у него более высокие эксплуатационные расходы из-за расходных материалов, таких как чернила. Для лазерной маркировки проволоки, напротив, не используются такие материалы, поскольку это просто свет лазера, изменяющий химический состав ранее существовавшего материала.

Повышенная надежность

Методы струйной печати и горячего тиснения имеют более длительные процессы с большим количеством шагов для выполнения задачи. Это означает больше шансов, что что-то пойдет не так. Эта более высокая вероятность приводит к большому количеству ошибок. Напротив, лазерный маркер для проволоки очень точен.При выполнении всего нескольких шагов процесса вероятность того, что что-то пойдет не так, меньше.

Основные лазерные технологии
УФ-лазерная маркировка Маркировка с УФ-лазером

обеспечивает высококонтрастную неабразивную маркировку. Однако не все полимеры можно маркировать, а материалы темного цвета также не подходят для маркировки УФ-лазером. Кроме того, более сложная конструкция машины подразумевает более высокие первоначальные затраты. Кроме того, УФ-лазеры имеют более короткий срок службы по сравнению с волоконными лазерами.Следовательно, они не лучший вариант с учетом анализа затрат и выгод.

Волоконный лазер для маркировки

Сегодня эти волоконные лазеры являются одними из самых передовых продуктов на рынке благодаря их стабильности, долговечности и относительно низкой стоимости. Мы продолжаем совершенствоваться в отношении материалов, которые можно маркировать волоконным лазером, включая металлы и полимеры, а также скорости, с которой предметы, которые можно маркировать, находятся в разработке даже сегодня.

Компоненты волоконного лазера стоят меньше, чем другие методы маркировки.Кроме того, известно, что лазерный источник имеет более длительный срок службы. Лазеры высокого качества могут прослужить десять и более лет. Их конструкция делает их по своей сути стабильными, а наносимая ими маркировка остается неизменной по сравнению с другими методами. Поскольку эти машины требуют минимального обслуживания, их эксплуатационные расходы также значительно ниже. Однако есть ограничения, такие как невозможность маркировать все материалы. Обслуживается широкий спектр материалов, но есть некоторые, с которыми невозможно работать.

Работает с 1987 года. УФ-лазерная маркировка изоляции проводов и кабелей помогает повысить скорость и безопасность.Первоначальной целью было создание устойчивой маркировки на проводах и кабелях с более тонкими стенками. Сегодня это стало глобальным стандартом аэрокосмической промышленности для нанесения постоянных кодов на провода и кабели. Настолько, что многие новые производители материалов для корпусов кабелей в аэрокосмической отрасли оптимизируют свои продукты для УФ-лазерной маркировки. Но устаревшие кабели в старых самолетах или кабели, используемые в других отраслях промышленности, не могут быть легко маркированы этим методом.

Несмотря на то, что он появился в начале 1960-х годов, только в 1985 году начались эксперименты с легированием сердцевины волокна редкими элементами, как в современных лазерах с волоконными источниками. Ученые и инженеры определили, что иттербиевый лазер является наиболее эффективным и экономичным лазерным источником для твердотельных лазеров с множеством применений.

Заключение

Надеюсь, эта статья поможет своим читателям сориентироваться в мире машин для маркировки проводов и понять, как машины для лазерной маркировки проводов, которые продаются сегодня, являются ведущей технологией в отрасли.

THW-2 Медный проводник, 600 В, 90 ° C, влажные участки на American Wire Group


 Проверьте до пяти результатов, чтобы выполнить действие.

Применение:
Однопроводная электропроводка общего назначения для освещения и электроснабжения.Изделие имеет изоляцию из поливинилхлорида (ПВХ) и имеет двойные стандарты UL типов TW и THW. Он предназначен для использования в соответствии с требованиями NEC в жилых, коммерческих и промышленных помещениях, где напряжение не превышает 600 вольт и / или 75 ºC во влажных или сухих помещениях.

Строительство:

  • Одножильный медный провод с изоляцией из поливинилхлорида (ПВХ), одножильный или многопроволочный, луженая или неизолированная мягко отожженная медь в соответствии с ASTM B-3, B-8, B-33 и соответствует физическим и электрическим требованиям стандартов UL 83 и 1851.
  • Обозначается маркировкой на поверхности, указывающей на идентификацию производителя, размер проводника, номинальное напряжение и обозначения UL типа TW и THW.
Стандарты:
  • Underwriters Lab стандарт 83 для проводов с термопластичной изоляцией.
  • Стандарт Underwriters Lab 1581 для проводов, кабелей и шнуров.

Что можно и чего нельзя делать с трассирующими проводными системами

Майкл Мур

Насколько серьезно при проектировании водопроводной или канализационной системы принимается проектирование или спецификация трассирующего провода? К сожалению, не так сильно, как остальная система.В большинстве спецификаций водного хозяйства уточняются спецификации пожарного гидранта вплоть до резьбы на стояке, но трассирующий провод был воспринят слишком легкомысленно с очень широкими спецификациями. Некоторые отделы водоснабжения в некоторых частях страны вообще не используют трассирующие провода. Предупреждающая лента, обнаруживаемая лента, неизолированная медь, сплошная медь с покрытием, плакированная медью сталь, нержавеющая сталь и многожильная медь или многожильная нержавеющая сталь - все это возможные варианты.

Следует проявлять должную осторожность при выборе провода и соединений для использования в системах трассирующих проводов.

Какие продукты использовать? Проволока - это лишь небольшая часть головоломки. Правильная установка и расположение на трубе, заделка провода и правильное подключение провода при сращивании или подключении к сети также очень важны.

Многие муниципалитеты разрабатывают слишком общие спецификации для трассирующих проводов. Примером может быть «Установите сплошной медный провод №12 с оболочкой». Вот и все. Итак, подрядчик бежит на местный склад пиломатериалов или к оптовому продавцу электрооборудования и покупает самый дешевый провод, обычно THHN.Покрытие из нейлонового ПВХ на THHN обычно прослужит около двух лет, прежде чем оно ухудшится и обнажит медь. THHN не предназначен для непосредственного захоронения. А медь со временем вернется в исходное состояние или в землю. Сигнал локации больше не будет оставаться на пути прохождения провода.

Еще в 2003 году инженеры и регулирующие органы написали статьи, предупреждающие о ненадлежащем использовании THHN в качестве трассирующего провода. Посмотрите на вашу текущую спецификацию; затяните, чтобы не допустить THHN.

Что следует учитывать при написании спецификации трассирующего провода:

  1. Размер провода или калибр (AWG)
  2. Цвет оболочки
  3. Тип оболочки / покрытия
  4. Типы проводов - плакированная медью сталь, медь, нержавеющая сталь
  5. Правильно соединения
  6. Размещение провода относительно трубы
  7. Метод заделки провода, испытательные станции и соединения
  8. Спецификация для открытой канавы / прямого закапывания, разрыва трубы и направленного бурения
  9. Осмотр и испытания после завершения новой системы
    1. Миф заключается в том, что чем больше провод, тем сильнее сигнал.Не правда. Больший диаметр обычно называют силой, а не качеством передачи сигнала. Частая поломка, которая случается при установке, - это поломка. Размер для высокопрочной плакированной медью стали (CCS) имеет вдвое большую разрывную нагрузку, чем сплошная медь. Это позволяет использовать проволоку меньшего диаметра, что обычно приводит к экономии средств.
    2. Цвет простой, следуйте единому цветовому коду APWA.
    3. Доступно множество различных курток и покрытий. Полиэтилен высокой плотности (HDPE) или высокомолекулярный полиэтилен (HMWPE) предназначены для непосредственного захоронения.Нейлон нет.
    4. Сплошная медь или сталь с медным покрытием (CCS) хорошо подходят, и нет необходимости в многожильном. Высокопрочная плакированная медью сталь (CCS) была представлена ​​на рынке в 2004 году для индикаторной проволоки и имеет двукратное преимущество по прочности по сравнению с сплошной медью. Плакированная медью сталь имеет такую ​​же проводимость, как сплошная медь и нержавеющая сталь, но обычно дешевле.
    5. Даже если у вас в земле самый лучший трассирующий провод, он настолько хорош, насколько хороши соединения. Правильные разъемы, защищающие от влаги и коррозии, чрезвычайно важны.Соединители Copperhead SnakeBite и 3M DBR - два наиболее часто используемых соединителя для вытеснения влаги. Не скручивайте провода вместе и не обматывайте изолентой. В конечном итоге произойдет коррозия, и сигнал локации будет утерян на землю в месте подключения.
    6. Контрольный провод должен быть размещен в той же ориентации, что и все установленные трубы. Приемлемой практикой является прикрепление индикаторного провода к трубе через каждые 8-10 футов в положении «три часа» или указание заполнения между трубой и индикаторным проводом.Приклеивание проволоки к трубе помогает предотвратить повреждение проволоки во время засыпки или при копании вокруг трубы в будущем. Установка предупреждающей ленты с цветовой кодировкой на высоте одного фута над трубой повысит идентификацию предприятия во время земляных работ, когда потребуется ремонт. После обнаружения ленты разрешается копать только вручную.
    7. Лучшая система трассирующих проводов связана с характеристиками электрического тока. Электричество пойдет по пути наименьшего сопротивления. Хорошее заземление и заделка провода улучшат качество сигнала.Лучше всего использовать тестовые станции, чтобы подвести трассирующий провод над землей для облегчения прекращения сигнала. Заземление одного или обоих концов провода или введение небольшого анода может повысить мощность сигнала.
    8. Для различных вариантов установки следует учитывать разные типы проводов. Открытый котлован / прямое заглубление не требует такой прочной проволоки, как наклонно-направленное бурение или разрыв труб. При выборе проволоки учитывайте прочность, тип покрытия и толщину, чтобы не было никаких сюрпризов после завершения проекта или при необходимости размещения.
    9. Еще один очень важный шаг - убедиться, что подрядчик или городской инспектор выполнил определение местоположения или тест проводимости перед тем, как подписать проект.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
