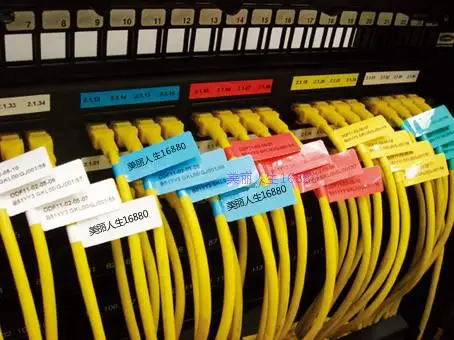

Маркировка сетевых кабелей: Маркировка сетевого кабеля или знаем какой и куда, да откуда..? — Хабр Q&A

Содержание

LAN-кабели UTP, FTP и STP: особенности маркировки и различия

В настоящее время покупателям компьютерной техники, электроники, информационных кабелей приходится сталкиваться с различными маркировками, в которых легко запутаться даже специалисту. В нашей статье мы расскажем об основных отличительных свойствах UTP, FTP, STP и других витых пар.

Виды маркировок кабельной продукции

Среди кабельной продукции часто встречается множество непонятных наименований витых пар: UTP, S/UTP, F/UTP, FTP, ScTP, STP, S/STP и многие другие. Каждая маркировка на кабеле имее свое значение и очень важно знать смысл англоязычных аббревиатур.

Последние две заглавные буквы ТР (Twisted Pair) встречаются во всех наименованиях кабелей и в переводе с английского языка обозначает "витая пара". Буква U, перед сочетанием Twisted Pair, обозначает Unshielded и переводится как "незащищенный". Это означает, что любой кабель с аббревиатурой UTP является незащищенной витой парой, т. е. такой кабель не содержит между витыми парами индивидуальных слоёв изоляции (экрана).

LAN-кабели, внутри которых медные пары изолированы друг от друга, называются Shielded Twisted Pair (STP). К группе STP-кабелей можно отнести маркировку витой пары PiMF (Pairs In Metal Foil). Перевод этой фразы означает "пара в металлической фольге". К этому же типу следует отнести LAN-кабели S/STP, F/STP.

Буква S (Shielded), стоящая перед наклонной чертой, в переводе означает (защищённый), а F (Foiled) - препятствующий, но в данном контексте она переводится как «фольгированный».

Нельзя утверждать, что аббревиатуры S/STP и F/STP - одинаковые. Между ними есть различия: внешний экран F/STP изготовлен из алюминиевой фольги, а общий экран S/STP — из проволочной медной оплётки.

Важно заметить, что кабель FTP (Screened, экранированный), также относится к защищённым типам LAN-кабелей, у которых имеется общий алюминиевый экран.

Международная классификация информационных кабелей

Среди производителей часто встречается путаница в кодировках LAN-кабелей. Трудности возникают, когда требуется узнать местоположение экранирующего слоя.

 Последний может располагаться в двух местах. Находящийся поверх отдельной пары называется индивидуальным. Расположенный вокруг изолированных между собой пар (витая пара ftp) принято именовать общим. Во избежание путаницы была создана международная классификация LAN-кабелей. При её составлении были учтены:

  • наличие общего экрана;
  • слой изоляции поверх отдельной пары проводников;
  • способ скрутки.

Схема классификации информационных кабелей была представлена в виде формулы AA/BCC. Первые 2 буквы слева обозначают наличие общего экрана поверх всех скрученных проводников. Например, кабель S/FTP отличается от FTP наличием у всех сдвоенных проводников общего экрана, изготовленного из медной оплётки.


Третья буква (B) несёт информацию о существовании индивидуального экрана вокруг каждой скрученной пары проводников. Если таковой имеется, то это и есть та самая витая пара ftp. Последние две буквы обозначают вид скрутки. Обычно это — tp. Однако в последнее время всё чаще встречаются аббревиатуры «TQ». Они обозначают, что проводники скручены не попарно, а четвёрками. Возвращаясь от «четвёрок» к витым парам, следует разъяснить самый каверзный вопрос. Если экран вокруг каждой отдельной свитой пары отсутствует, а защита расположена лишь поверх всех сдвоенных проводников, то каждая из них именуется как

витая пара utp, а маркировка кабеля будет выглядеть так: F/UTP или S/UTP.


Особенности наименования кабеля STP

Существует большая путаница при выборе необходимого кабеля, имеющего обозначение STP. Под этой маркировкой может пониматься разный кабель.

Например, экранированный кабель из экранированных витых пар (S/FTP, F/FTP, SF/FTP или S/STP) также называется STP. Кроме того, наименование STP указывает на материал, из которого сделан экран кабеля - оплетка.

STP кабель широко применяется для передачи данных с использованием технологии 10 GbE по медным витым парам.

В компании AVS-Electronics всегда можно купить кабель SFTP. Наши специалисты с удовольствием проконсультируют по наличию, применению кабеля STP, подберут ему аналог.

Кабели UTP и FTP: основные отличия

Немного разобравшись в международной классификации витопарных кабелей, следует рассмотреть отличительные характеристики витых пар UTP и FTP. В разрезе информационный кабель utp 4, не имеющий ни индивидуальных экранов для скрученных пар, ни общего экрана, имеет ещё одно отличие. В нём нет дренажного провода, который обычно присутствует в экранированных LAN-кабелях. Например, ftp кабель 5e, цена которого ниже конкурентной, оснащён данным элементом. Дренажный провод не имеет изоляции и по всей протяжённости соединён с общим алюминиевым экраном. Предусмотрен он на случай внезапного разрыва алюминиевой оболочки при сильных изгибах или чрезмерных растяжениях кабеля. В данной ситуации дренажный провод становится своеобразной связующей скрепой для экрана.
Для экранирования в FTP-кабелях используется алюминий или алюмополимерная плёнка. Последняя укладывается металлической стороной вовнутрь, на поверхность попарно скрученных проводников. В результате добавления дополнительных элементов фольгированный коаксиальный кабель (FTP) становится немного толще, чем витая пара без экранирующего покрытия (UTP). Кроме этого, гибкость у FTP несколько ниже, чем у UTP.
У фольгированной витой пары в сравнении с незащищённым витопарным кабелем имеется преимущество. Первый лучше защищён от высокочастотных помех. Но для этого витопарный кабель ftp и корпус компьютера или другого радиоэлектронного оборудования должны быть заземлены по всем правилам. Ещё хуже складывается ситуация с помехами на низких частотах. Алюминиевые экраны не в состоянии воспрепятствовать низкочастотным волнам, генерируемым мощными коллекторными двигателями. По данной причине витые пары FTP не применяют в промышленном производстве. Кроме этого, фольгированные LAN-кабели характерны низкими параметрами затухания сигнала.
Сопоставляя недостатки и преимущества защищённых и незащищённых витых пар, следует не забывать и о цене. При малом бюджете кабель utp купить намного выгоднее, так как его стоимость значительно ниже, чем фольгированного LAN-кабеля.
Статистика свидетельствует, что кабель ftp чаще используется во Франции. А значительная часть компьютерных сетей Соединенных Штатов и Англии оборудована на основе UTP-кабелей. Жители Германии предпочитают витопарные кабели с двумя экранами: индивидуальным для каждой пары проводников и общим. Витую пару купить можно в компании AVS Electronics.

Значение некоторых англоязычных абревиатур на LAN-кабелях

Выбирая информационный кабель для своих нужд, необходимо внимательно ознакомиться с надписями на нём. Зная условные обозначения аббревиатур, любой покупатель с лёгкостью подберёт подходящий товар. Само буквосочетание LAN переводится как «локальная компьютерная сеть». И этот термин не несёт технических характеристик товара.

Намного важнее обращать внимание на аббревиатуру CCA, информирующую покупателя о том, что перед ним кабель, в котором проводники изготовлены из алюминия и плакированы (покрыты сверху) слоем меди. На русском языке вместо CCA употребляется термин «композит». Последний указывает на то, что

кабель — витая пара ftp или utp — состоит не из медных проводников, а из алюминиевых, плакированных медью. Стоимость таковых в несколько раз меньше, однако и их технические характеристики значительно ниже.
Например, витая пара UTP 4 CCA, наиболее распространённый вариант витой пары.
Завершая исследование, следует отметить, что все информационные кабели категорий Cat5, Cat4 и Cat6 оснащены внутри 4 витыми парами. Буква E, стоящая после Cat5, указывает на то, что данная категория является расширенной. И для изготовления витых пар FTP класса Cat5e в обязательном порядке используются не алюминиевые, а медные провода.   Витую пару utp купить можно в компании AVS Electronics. Также в ассортименте компании имеются различные разновидности витой пары FTP.



Маркировка телекоммуникационного кабеля: FTP4 c5e solid gy, utp4 c5e solid gy 305: низкая цена производителя

В настоящее время кабели используются в различных областях: в телефонии, в сетях, которые передают данные, в электронно-вычислительной аппаратуре и других. В зависимости от области применения необходимо использовать кабели различной цветовой маркировки, даже если они должны выполнять одну и ту же задачу (например, вторичное электропитание). Маркировка кабелей состоит исключительно из букв и наносится на внешнюю оболочку провода, правда не всегда.

Кодировка кабеля цветами

Каждый цвет наружного покрытия кабеля соответствует определенному функциональному назначению. Это регламентируется различными стандартами. Есть стандарты узкоспециализированные, а есть рекомендуемые к применению везде международными метрологическими организациями.

Ниже даны примеры обозначения цвета оболочки кабеля. Слева – направо по порядку: обозначение цвета на русском языке, обозначение цвета на английском языке, маркировка цвета по стандарту DIN 47002, маркировка цвета по стандарту DIN IEC 757-83 (CENELEC-HD 457), маркировка цвета по стандарту ГОСТ 28763-90:

  • Черный, Black, sw, BK, Ч;
  • Оранжевый, Orange, or, OG, Ж;
  • Синий или голубой, Blue, bl,
    BU
    , С;
  • Серый, Grey, gr, GY, Б;
  • Белый, White, ws, WH, Б.

На сам кабель наносится маркировка цвета в соответствии со стандартом DIN IEC 757-83.

Обозначение витой пары по типу применяемого проводника

По типу применяемого проводника кабеля витая пара бывают одножильными жесткими и многожильнмми гибкими: жесткий (Solid) и гибкий (Stranded). Последние обычно состоят из 7 проволок (жил) и обозначаются как 7- strand.

Одножильные кабели отличаются стабильностью характеристик: они пропускают более качественный сигнал за счет сведения к минимуму потерь сигнала. Поэтому для магистральной прокладки в зданиях используют жесткие кабели. Solid используется для стационарной проводки – именно она составляет большую часть во всех кабельных линиях. Однако следует учитывать тот факт, что жесткий кабель подходит только для разъемов, смещающих изоляцию, но его нельзя использовать с разъемами, которые прокалывают изоляцию. Важным преимуществом жесткого одножильного кабеля является его невысокая стоимость.

Stranded кабель получил свое название благодаря своей гибкости – он не ломается под большими нагрузками, а прогибается. Именно гибкий кабель используют для соединения с разъемами, которые должны прокалывать изоляцию. Также его используют для соединения различного оборудования со стационарной проводкой и коммутационными шнурами.

Таким образом, жесткие кабели, которые не выдерживают больших нагрузок и ломаются, используют внутри стен для проведения проводки, а гибкие провода, сломать которые достаточно сложно, используют в помещениях в качестве соединительных кабелей между оборудованиями. Определить тип кабеля можно по специальной маркировке на наружном слое.

Компания AVS Electronics сама является производителем кабельной продукции, оборудования для монтажа СКС и оптических компонентов и, одновременно, партнером и официальным дистрибьютером известных торговых марок данной номенклатуры изделий. Поэтому у нас всегда можно заказать и купить подходящие кабели в соответствии с Вашими требованиями по цвету наружного покрытия кабеля и типу применяемого проводника. Постоянно имеются большой ассортимент, выгодные предложения и дешевые цены на витую пару категории 5e. Например, посмотрите наши цены на кабель FTP4 c5e solid GY, UTP4 c5e solid GY 305 по низкой цене.

Более подробную информацию о технических характеристиках кабеля, его аналогах и наличии можно получить у специалистов компании AVS Electronics.

Приглашаем к сотрудничеству дилеров!

LAN-КАБЕЛИ (витая пара) И ИХ КАТЕГОРИИ (CAT-5/E/6)

В разных сферах радиоэлектроники и компьютерной техники для передачи высокочастотных сигналов необходима витая пара. И чтобы определиться с выбором той или иной маркировки провода, необходимо хотя бы немного ориентироваться в их физических и технических параметрах. Нижеприведённая статья предназначена для ознакомления с категориями LAN-кабелей.
Следует отметить, что все виды LAN-кабелей классифицированы. И каждая категория таких проводов предназначена для определённых сфер применения. Для начала нелишне заметить, что существуют неэкранированные и экранированные витая пара. Среди первых можно выделить маркировку UTP, а в сфере экранированных — категории FTP и STP.
Наиболее востребованные среди провайдеров модели - кабель UTP 4, кабель FTP 4. А так же стоит отметить что сейчас идет замещение UTP 4 Cu, на UTP 4 CCA ("омедненка"). Однако существуют и другие характеристики коаксиальных кабелей и проводов, определяющие их назначение и обозначение.Различия по техническим параметрам
Коаксиальные кабели классифицируются также по скорости передачи информационных данных. Такие параметры измеряются в Мегабит/сек. А категории кабелей обозначаются аббревиатурой CAT, к которой дописывается цифра от 1 до 7. Например, шнуры ниже CAT-5, широко распространённые в телефонии и радиосвязи, имеет низкую скорость передачи информации. Поэтому для компьютерной техники и видеосвязи они непригодны.
В настоящее время широко используются интернет-кабели, имеющие обозначения CAT-5 и выше. Следует отметить, что чем больше число, стоящее после аббревиатуры CAT, тем у кабеля выше потенциальная скорость передачи информационных данных и возможная полосная рабочая частота, измеряемая в Мегагерцах. Это не случайность, а закономерный факт, так как цифра, стоящая после CAT, указывает на номер категории. И с возрастанием последней у кабеля должны быть выше качество изолирования проводников и способность к помехоподавлению (XT).
Нижеприведённая таблица послужит хорошим руководством для выбора коаксиального кабеля в каждом конкретном случае. Следует обратить внимание на то, что здесь указаны номинальные технические характеристики кабелей. Поэтому некоторые любители риска могут использовать шнур Cat-5 для устройств со скоростью передачи информации выше 1 гигабита в секунду. Нелишне отметить, что подобные эксперименты могут негативно отразиться на работе оборудования.
Нелишне заметить, что использование кабеля с обозначением Cat-6 не гарантирует передачу информации со скоростью 1 Гигабит/сек. Ведь для этого необходимо иметь соответствующие настройки в сетевой карте, операционную систему, сетевое оборудование и розетки.
Касаясь различий между категориями Cat-5 и Cat-5e, необходимо уточнить, что к шнурам последнего типа применяются более высокие требования по показателям в области перекрёстных помех. В последнее время производители кабелей всё чаще заменяют Cat-5 на Cat-5e, которые именуются ещё 5 Enhanced. Однако других отличий у данных модификаций не имеется.
Маркировка LAN-кабелей Cat-6, работающая на частоте не выше 250 МГц, также подверглась модернизации. Категориям, прошедшим испытания на частоте 500 Мегагерц, была присвоена модификация Augmented Category 6. В последней категории, именуемой также Cat-6a, устранены возможности возникновения внутренних помех. Благодаря этому потенциальная скорость передачи сигналов на значительных расстояниях возросла до 10 Гигабит в секунду.
Различия кабелей по физическим параметрам
Главными механическими свойствами кабеля, повышающими скорость передачи информации и устраняющими помехи, являются частота свивания внутренних проводников (попарно) и качество их изоляции. Впервые помехоподавляющие особенности скрученных изолированных проводов обнаружил американский учёный шотландского происхождения Грейам Белл. Это было почти полтора столетия назад.
За это время наука шагнула далеко вперёд. И теперь витая пара проводников является «краеугольным камнем» для всех коаксиальных кабелей. Открытое Грейамом Беллом явление существенно снижает риск возникновения внутренних и внешних помех. И чем больше витков в паре проводников на единицу длины, тем выше помехоподавляющие свойства кабеля. Поэтому категории Cat-5 и Cat-6 отличаются друг от друга толщиной оплётки и числом витков.
Как правило, у каждой пары проводников в кабелях, маркированных Cat-5(e), на 10 миллиметров приходится 1,5-2 витка, а у категории Cat-6 этот показатель превышает 2. Однако у каждого производителя имеются свои уникальные стандарты, отличные от их конкурентов. Это относится и к наличию в интернет-кабеле нейлоновой нити. Она повышает прочность изделия и упрощает монтажные работы с кабелем. Однако нейлоновая нить присутствует далеко не во всех изделиях. Наиболее часто она встречается в модификациях Cat-5e.
Второе физическое свойство кабеля, повышающее качество передачи сигнала, — толщина оплётки. Чем она больше, тем меньше высокочастотных помех возникает при увеличении частоты. Тонкая оплётка характерна для категории Cat-5e.
Экранирование кабеля: причины и преимущества
С повышением частот, на которых функционирует современная компьютерная техника, помехоподавляющих свойств витых пар в интернет-кабелях стало явно недостаточно. И для повышения качества сигналов витковые пары стали оборачивать фольгой. Такие кабели обычно используются на улицах, вблизи электроподстанций, ЛЭП и других источников высокой частоты. Однако в настоящее время продолжают применяться и модификации, не имеющие экранированных витковых пар. Обычно такие кабели прокладываются внутри квартир и офисов, в местах, защищенных от помехоизлучения.
Среди производителей витой пары имеются такие, которые изолируют содержимое изделий внешним экраном, находящимся сразу под слоем наружной изоляции. Такое преимущественное отличие имеется у маркировки Screened STP cable.
Одножильные и многожильные проводники LAN-кабелей
Проводники, находящиеся внутри витой пары, бывают двух видов: цельными и скрученными. Первый можно назвать одножильным, потому что он представляет собой одну жилу из тонкой медной проволоки. Второй часто именуют многожильным, так как этот проводник выполнен из очень тонких медных проводников, скрученных между собой.
Кабели с цельными проводниками рекомендуется использовать в местах, где первые находятся в неподвижном состоянии. В этом случае данный LAN-кабель будет служить долго и надёжно. В местах, где шнур часто передвигается и изгибается, целесообразно использовать более гибкие кабели с многожильными проводниками.

Маркировка витой пары

PE Кабель для улицы (внешней прокладке). Защитная внешняя оболочка, состоит из светостабилизированного полиэтилена черного цвета (СПЭ), имеет аббревиатуру PE. Устойчив к ультрафиолету, погодным осадкам и способен эксплуатироваться при температурах, в диапазоне: -60°С до +70°С
Трос Наличие троса. Позволяет прокладывать витую пару «воздухом» между опорами при помощи анкерных натяжных зажимов или иных устройств. Ссылка на кабель с тросом в каталоге.
К Бронированный кабель. Поверх оболочки наложена броня в виде оплетки из стальных оцинкованных проволок, позволяющая защитить кабель от грызунов. Подойдет для прокладке под землей. Имеет индекс в маркировке К (бронепокров из стальных круглых проволок).
PUR Кабель для прокладке в сырых помещениях и химически агрессивных средах: кислотах, бензине, жирах, маслах, озоне, гидролизе, воде и холоде - имеет маркировку: PUR, изготавливается из безгалогенного термопластичного полиуретана оранжевого цвета.
LS Кабель пониженной пожароопасности, с низким дымо- и газовыделением, серого или белого цвета подойдет для монтажа на промышленных предприятиях.
нг(A) Не распространяющий горение по категории А
HF Безгалогенный (Halogen Free). Покрытие изготовлено из безгалогенной полимерной композиции. Безгалогенный провод применяется в местах, с повышенными требованиями к общей безопасности: в местах массовых скоплений людей. Кабелю предъявляются очень высокие требования: кабельная магистраль должна сохранять работоспособность не менее 1,5 ч в условиях возникновения пожара, защитная оболочка не должна поддерживать горение, и он должен быть абсолютно безопасен для окружающей среды.  Ссылка на безгалогенный кабель в каталоге.
LSLTx Низкотоксичный (Лоутокс). Кабель с низкой токсичностью продуктов горения. Предназначен для прокладки в зданиях детских образовательных учреждений, учреждений здравоохранения и социальных домах.
FR Огнестойкий кабель, применяется для систем оповещения: управления эвакуацией (СОУЭ), речевых систем оповещения, передающих данные по сетям Ethernet
FRLS Огнестойкий, с низким дымо/газовыделением. Применяется при монтаже в офисных помещениях, промышленных предприятиях, на территории метрополитена.
FRHF Огнестойкий, безгалогенный. Применяется при монтаже жилых/не жилых помещений, в том числе в местах с массовым пребыванием людей, а так же в помещениях с микропроцессорной техникой: Дата центры, серверные. Ссылка на огнестойкий, безгалогенный кабель в каталоге.
PVC Кабель для помещения (внутренней прокладке). Имеет ПВХ оболочку, обычно серого или белого цвета. Допускается использовать во вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
LSZH; ZH нг(A)-HF LSZH (Low Smoke Zero Halogen, означает-низкое дымовыделение, безгалогенный), иногда его пишут как: LSOH. В России согласно: ГОСТ Р 54429-2011 и ГОСТ 31565-2012 данный кабель будет иметь маркировку: ZH нг(A)-HF. Применяется при размещении в метрополитене, промышленных предприятиях, офисных помещениях, высотных зданиях, зданиях-комплексах, в том числе с массовым скоплением людей, помещениях, оснащенных компьютерной и микропроцессорной техникой.
Экран Наличие экрана. Для защиты от электрических шумов и помех используется экран, он может быть общим-сразу для всех жил кабеля или для каждой пары. В качестве общего экрана может выступать оплетка, фольга или оплетка с фольгой вместе.
U/UTP UTP - Не экранированная витая пара. Ссылка на кабель в каталоге.
F/UTP FTP - Общий экран из фольги. Ссылка на кабель в каталоге.
S/UTP STP - Общий экран из оплетки
U/FTP STP - Экран для пар в виде фольги
F/FTP FFTP - Экранированный фольгой кабель с экранированной фольгой вокруг каждой пары
S/FTP SFTP - Общий экран в виде оплетки с экраном пар из фольги
SF/UTP SFTP - общий экран из оплетки и из фольги
SF/FTP SFTP - общий экран из фольги и оплетки, а также с экранированными фольгой парами
Категория 5e Наиболее популярный тип кабеля, имеет рабочую частоту до 125Mhz, позволяет организовать скорость передачи данных до 100 Мбит/с (при использовании 4жил: 1,2,3,6) и скорость передачи данных до 1 Гбит/с (при использовании 8жил). Жилы центрального проводника могут быть  медными или омедненными с диаметром от 0,46 - 0,52 мм. Ссылка на категорию 5е в каталоге.
Категория 6 В Категории 6 используются проводники большего диаметра и меньший шаг скрутки, по сравнению с 5ой, это способствовало увеличению пропускной способности кабеля. Имеет рабочую частоту 250Mhz. Позволяет организовать скорость передачи данных до 10 Гбит/с на расстояние до 55м. Ссылка на категорию 6 в каталоге.
Категория 6a Рабочая частота 500Mhz. Позволяет организовать скорость передачи данных до 10 Гбит/с на расстояние до 100м. Применяется в сетях: 10 Gigabit Ethernet. Ссылка на категорию 6а в каталоге.
Категория 7 Скорость передачи данных до 10 Гбит/с. Рабочая частота до 700Mhz. Ссылка на категорию 7 в каталоге.
Категория 7a Скорость передачи данных до 10 Гбит/с. Применяется в сетях: 10GBASE-T. Рабочая частота до 1200 Mhz. На сегодняшний день, предлагает max ширину канала при построении сети на основе витой пары. Ссылка на категорию 7а в каталоге.
+2*X Комбинированная витая пара. Имеет дополнительные токопроводящие жилы: Обычно, медные или алюминиевые, сечением от 0,5-1,5 мм². Рабочее напряжение до 600В переменного или постоянного тока. Комбинированный кабель позволяет передавать цифровой сигнал и подавать питание на электрооборудование (камеру видеонаблюдения, ик подсветку, обогрев камеры, видеорегистратор, коммутатор, и др. сетевые устройства). Ссылка на выбор комбинированной витой пары с доп. питанием в нашем каталоге.
Solid Обозначает, что проводники витой пары - моножильные (цельные). Такой кабель имеет лучшие волновые характеристики, и худшие механические. При построении систем видеонаблюдения желательно использовать именно его.
Stranded или Flex Многожильная витая пара. Такой кабель лучше изгибается, способен выдерживать большее количество перегибов, рекомендуется использовать в местах подверженных вибрации или движению: например на автотранспорте. Также он лучше подойдет для изготовления патч-кордов (товар в каталоге).

Виды и типы коннекторов RJ



Коннектор RJ - давайте разберемся что обозначает это название. Дословно его можно трактовать так - соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.



Строение коннекторов RJ



Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм. Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.



С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

  • для одножильных проводников
  • для многожильных
  • универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье. В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры - на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.



Модификации коннекторов RJ



Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами Р и С.

P - количество позиций (пазов для размещения позолоченных контактов)

С - фактическое количество контактов



Таким образом коннектор RJ-45 8Р8C выглядит вот так:



Исходя из данных параметров, виды коннекторов RJ можно разделить на:

  • RJ 11 (4Р4С) - устанавливаются в телефонные трубки и некоторые другие устаревшие устройства
  • RJ 12 (6P4C и 6Р6С) - используются в телефонных аппаратах и некоторых моделях сетевых устройств
  • RJ 45 (8P6C и 8Р8С) - стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств





Экранированные и неэкранирорванные



Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех.   Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.



Категория коннекторов RJ



Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

  • RJ-45 - категория 5е, 6
  • RJ-11, RJ-12 - категория 3

Все что нужно знать о сетевых категориях - здесь
