Содержание

Решения для маркировки проводов и кабелей

Приходилось ли вам тратить время, выясняя, куда идет каждый провод?

Грамотная маркировка проводов, кабелей и компонентов позволяет специалистам мгновенно понять принцип работы и соединений любой установки. Благодаря этому ремонт, обновление и модернизация выполняются быстрее, безопаснее и надежнее, а также уменьшается вероятность ошибок со стороны персонала. Профессиональные этикетки для маркировки — это гораздо серьезнее, чем кажется на первый взгляд. В зависимости от выполняемой задачи лучше выбрать более прочный материал, который обеспечивает разборчивость маркировки на всем протяжении срока службы кабеля или компонента.

Важность профессиональной маркировки


Приходилось ли вам тратить время, выясняя, куда идет каждый провод?

Долговечные профессиональные этикетки, которые остаются разборчивыми и не отрываются в суровых условиях,

крайне важны для эффективной организации и эксплуатации кабелей и компонентов электрических, сетевых, голосовых и информационных систем.

Преимущества профессиональной маркировки проводов, кабелей и компонентов:

  • мгновенное определение требующего проверки компонента при устранении неисправностей;
  • четкая маркировка деталей для профилактики и модернизации в будущем;
  • прослеживаемость истории, срока эксплуатации и поставщика;
  • размещение предупреждений и указаний по технике безопасности.

Спросите себя, сколько времени или средств вы теряете, пытаясь обнаружить неисправный кабель, провод или компонент без маркировки.

Спросите себя, как быстро становится критичной ситуация, в которую вовлечено оборудование, производственные линии, серверы и сервисы?

Именно в такие моменты профессиональная маркировка с лихвой окупает себя!

Избегайте 10 факторов потери времени в маркировке кабелей и компонентов

Представьте, как важное машинное оборудование, энергетическая система или бизнес-система не работают из-за повреждения всего одного кабеля, скрытого в толстом жгуте.

Подробнее

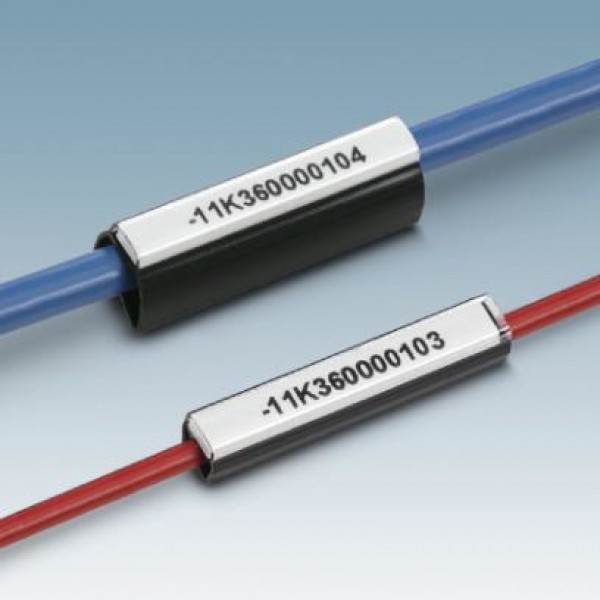

Маркировка любого кабеля или компонента

С этикетками для маркировки кабелей и компонентов компании Brady вы можете выполнять монтаж быстрее и с меньшим риском ошибок.

Подробнее
Запросить образец

Попросите предоставить бесплатный образец, чтобы испытать наши решения для обеспечения безопасности и маркировки в своей конкретной рабочей среде.

Отправить запрос
Автоматизированная маркировка кабелей

Кабельные термоусадочные трубки и оборачиваемые этикетки можно применять быстрее на 10 секунд (максимум) благодаря автоматизированным решениям для маркировки кабелей компании Brady.

Подробнее
Полная маркировка панелей

С помощью профессиональных этикеток и принтеров можно легко создавать этикетки в соответствии с любыми требованиями заказчика, обеспечивая быструю и безошибочную маркировку компонентов самых сложных панелей.

Подробнее
Увеличение времени бесперебойной работы центра обработки данных

Наши надежные этикетки предназначены для маркировки всех кабелей, компонентов и стоек центра обработки данных, обеспечивая более эффективный поиск неисправностей.

Подробнее
Mаркировка кабельных стяжек BradyGrip™

Маркировка кабельных стяжек BradyGrip™ — это единственное в своем роде решение, которое позволяет легко печатать маркировку и размещать ее на жгутах проводов.

Подробнее
Надежные кабельные бирки

Наши неклеевые кабельные бирки, главным образом, используются для маркировки толстых кабелей и жгутов проводов.

Отправить запрос
Интеграция данных

Печать этикеток на принтерах BMP51 и BMP61 с использованием данных из облака Fluke LinkWare Live.

Подробнее
Применение термоусадочных трубок QuickSleeve

Термоусадочные трубки для кабелей — это надежное и эффективное решение для маркировки кабелей. Применение термоусадочной трубки для кабеля не всегда является простой задачей.

Подробнее
Этикетки для проводов и кабелей

Компания Brady предлагает широкий ассортимент изготовленных из различных материалов этикеток, термоусадочных трубок, бирок и флажков различных размеров, которые идеально подойдут для маркировки проводов, кабелей и панелей.

Посмотреть продукты

Структура маркировки оптического кабеля — Акционерное общество «Москабель-Фуджикура»

Допустимое растягивающее усилие (статическое), кН
Конструктивная особенность (данная графа в маркировке кабелей ОКДП отсутствует):
Б — оптическое волокно в оболочке Tight Buffer, число после буквы обозначает наружный диаметр одного волокна Tight Buffer
М — в кабеле применяются микромодули, число после буквы обозначает наружный диаметр одного микромодуля
3,0/0,9 — диаметр Simplex или габаритный размер Duplex по высоте/диаметр ОВ Tight Buffer
Тип ОВ:
G. 652.D — одномодовое ОВ с низким пиком воды по рекомендации ITU-T G.652.D
G.655 – одномодовое ОВ с ненулевой смещенной дисперсией по рекомендации ITU-T G.655
G.657.A1 — одномодовое ОВ с уменьшенным радиусом изгиба по рекомендации ITU-T G.657.А1
G.657.А2 — одномодовое ОВ с уменьшенным радиусом изгиба по рекомендации ITU-T G.657.А2
ОМ1 – многомодовое ОВ 62,5/125 по рекомендации IEC60793-2-10
ОМ2 – многомодовое ОВ 50/125 по рекомендации ITU-T G.651.1
ОМ3 – многомодовое ОВ 50/125 по рекомендации ITU-T G.651.1
ОМ4 — многомодовое ОВ 50/125 по рекомендации ITU-T G. 651.1
Количество ОВ или количество микромодулей х Количество ОВ в микромодуле. В конструкции с одним пучком волокон (без микромодулей) первая цифра в данной графе отсутствует.
Конструктивное исполнение (ТОЛЬКО В МАРКИРОВКЕ КАБЕЛЕЙ ОКДП):
00 — силовые элементы 2 стеклопластиковых прутка
01 — силовые элементы 2 стальные проволоки
02 – ВСЭ стальная проволока и силовые элементы 2 стеклопластиковых прутка
03 — ВСЭ стальная проволока и силовые элементы 2 стальные проволоки
04 — ВСЭ стеклопластиковый пруток и силовые элементы 2 стеклопластиковых прутка
05 — ВСЭ стеклопластиковый пруток и силовые элементы 2 стальные проволоки
Оболочка кабеля из ПЭ, не распространяющего горение *:
нг(A) – при групповой прокладке
нг(A)-LS – при групповой прокладке, с пониженным дымо- и газовыделением
нг(A)-HF – при групповой прокладке, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении
нг(А)-LTx – при групповой прокладке, с низкой токсичностью продуктов горения
Тип конструкции или применение:
В – оптический кабель для вертикальной прокладки (тип «RISER»)
Д – оптический кабель абонентский (тип «DUPLEX»)
ДП – оптический кабель абонентский дроп плоский и дроп плоский с выносным силовым элементом (тип «DROP»)
Р – оптический кабель распределительный (тип «DISTRIBUTION»)
С – оптический кабель абонентский (тип «SIMPLEX»)
Т – оптическое волокно в оболочке Tight Buffer
Оптический кабель

Маркировки кабеля и расшифровка их значений

Что означает маркировка кабеля?

Производители буквенно-цифровым обозначением, цветом оболочки изоляционного материала, облегчают работу мастеров, чтобы они, взглянув на проводник знали его внутреннее содержимое и способ подключения.  Заказать кабель можно в онлайн режиме, для этого покупателям предоставлен каталог с подробным описанием кабелей и проводов.

Прежде чем начать электропроводку частных домов или промышленных коммуникаций, нужно подобрать по своим параметрам и купить кабель.

Цена и метод проводки зависит от характеристик продукции, его назначения. В маркировке содержится информация, касательно:

  • количества и материала жил, на производство проводника тока идет алюминий, медь, для специфических моделей используют сталь или композитный металл;

  • типа изоляции – изготавливают оболочку кабеля или его слоев из резины, поливинилхлорида, фторопласта;

  • сечения проводника – указывают размер поперечного разреза;

  • номинального напряжения, которое может выдержать изоляция;

  • области использования, устойчивости к агрессивным средам;

  • вида конструкции с дополнительными элементами;

  • уровня гибкости.

Монолитный и многопроволочный токоведущий элемент производят с изоляцией и без внешней защитной оболочки. Любой бытовой прибор подключается к электропитанию с помощью шнуров, сердцевина которых содержит изолированные провода.

Кабель бывает одножильным и многожильным с различными конструктивными элементами:

В зависимости от области применения, провода в классификации разделили по видам:

На итоговую стоимость влияет совокупность параметров – марка модели, метраж, используемые материалы, рыночный спрос и характеристики.

Расшифровка букв в маркировках провода

Силовые кабели маркируют буквенными символами, наиболее популярное обозначение указано в таблице №1:

Символ

Описание

А

Провод изготовлен из алюминия

В

Подтверждает ПВХ изоляцию

Двойная ВВ

Установлена верхняя ПВХ оболочка

Р

Изоляция из резины

П

Полиэтиленовый изолирующих элемент

АС, АА

Вторая буква доказывает, что установлена алюминиевая или свинцовая оболочка

Б

Бронированный слой

Г

Монтаж на горных высотах

г

Есть герметизация

К

В конце маркировки отражает стальную броню

О

Проводник с отдельно защитой

Э

Кабель предназначен для установки в шахтах

Шв, Шп

Провод установлен в шланг из ПВХ

нг

Негорючий кабель. Пожароустойчивая защита



В таблице №2 отражены знаки, утвержденные нормативными документами для контрольного кабеля:

Буквы

Значение

К

Контрольный кабель

А

Провод изготовлен из алюминия

В

Фазные провода с внешней оболочкой находятся под поливинилхлоридным покрытием

П

Полиэтиленовая изоляция

Пс

Самозатухающий тип

Ф

Фторопластовый слой

Р

Резиновая изоляция

Г

Голый провод

Э

Изделие экранировано

Для проводки в области связи используют телефонные кабели, это подтверждает первая буква маркировки «Т». За ней последует вид изоляции и оболочки, обычно их изготавливают из одинакового сырья, поэтому встречается двойное обозначение «ВВ», «ПП».

Модель из разряда связевых марок, типа ТППэпБбГ подлежит следующей расшифровке:

  • телефонный кабель;

  • сплошная полиэтиленовая защита;

  • экран с алюмополимерной лентой;

  • полиэтиленовая оболочка;

  • бронированные стальные ленты;

  • голый кабель без защитного наружного покрова.

Нормативная документация регламентирует производство. Производитель может изготовлять продукцию не по стандартам, а по техническим условиям, которые требует конкретный кабель. Во многих маркировках находятся буквы с цифрами, которые играют свою роль.

Цифровые обозначения

Если на маркировке стоят цифры, расшифровка имеет следующее значение:

  • первая – указывает на количество проводов;

  • вторая – отражает площадь сечения;

  • третья – устойчивость к номинальному напряжению.

Кроме этого в кабеле присутствуют разные цвета проводов, которые тоже наделены своим значением:

  • черным, красным, серым или коричневым выделяют фазу;

  • желтым и зеленым подключают заземление;

  • синим и голубым обозначают нулевой проводник.

Более детальная информация по нанесению условных знаков на разных видах изделий для электрификации, дается в межгосударственном стандарте ГОСТ 31947-2012 и технических нормативных документах.

Маркировка кабеля

Выпускается более 1000 типов кабеля, маркировка, ассортимент, назначение, конструкция и характеристики которых приводятся в соответствующих стандартах.

Для планирования и организации производства принята детальная классификация кабеля по группам с учётом общности технологических процессов. На её основе осуществляется специализация заводов и цехов по производству кабеля.

 Обозначение кабеля: Обычно кабель имеют буквенное обозначение (марку) с указанием числа, сечения или диаметра токопроводящих жил. У некоторых кабелей дополнительно указывается значение наиболее важной характеристики (рабочее напряжение, номинальное волновое сопротивление и пр.) либо характерная конструктивная особенность (тип и количество коаксиальных пар, парная или четвёрочная скрутка и пр.).

Буквы обычно обозначают:

 — название металла токопроводящей жилы,

 — название материала оболочки и изоляции,

  — наличие и тип защитных покровов и брони,

 — часто область применения (контрольный, судовой, для сигнализации и блокировки, монтажный и т. Д.).

Например,

АСБ 3х95-6 – силовой. Подразумевается – кабель трёхжильный, с алюминиевыми жилами сечением 95 мм; в свинцовой оболочке, бронированный стальными круглыми проволоками с усиленными защитными наружными покровами, на номинальное напряжение 6 кв:

ААБ 3х95-10 – силовой. Подразумевается – кабель трёхжильный, с алюминиевыми жилами сечением 95 мм; в алюминиевой оболочке, бронированный стальными круглыми проволоками с усиленными защитными наружными покровами, на номинальное напряжение 10 кв:

ТПВБГ 100х2х0,5 – телефонный. Подразумевается – кабель с полиэтиленовой изоляцией, в поливинилхлоридной оболочке, бронированный стальными лентами с противокоррозионным покрытием, 100-парный с диаметром медных жил 0,5 мм.

ВВГнг-LS 3х1,5 — силовой. Подразумевается — кабель трёхжильный с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката не горючий с низким дымо- и газовыделением.

Маркировки индексов кабеля:

Индекс LS в марке кабеля означает низкое дымо- и газовыделение (Low Smoke)

Индекс HF в марке кабеля означает отсутствие галогенов (Halogen Free)

Индекс FR в марке кабеля означает огнестойкость (Fire Resistance)

Индекс LTx в марке кабеля означает низкую токсичность продуктов горения (Low Toxic)

Кабели сохраняют работоспособность в открытом пламени в течение 180 минут

Маркировка кабеля (расшифровка маркировки, что она обозначает)

В данной статье приведена маркировка для кабеля в виде сводной таблицы и общий вид кабеля в разрезе с наименованием составляющих элементов.
 Информация о маркировке позволит вам определить материал проводника, количество проводов, изолирующих и защитных оболочек в кабеле.
 Маркировка кабеля важна при выборе его сечения для возможности использования с установленной мощностью нагрузки, а также в случаях если необходимо применение специализированного кабеля.

Маркировка кабеля и провода, в чем отличия между этими изделиями

Прежде чем привести таблицу с маркировкой кабеля мы хотели бы рассказать о том, чем кабель отличается от провода. На самом деле многие путают эти два понятия, но то простительно, так как это в основном обыватели, не имеющие специализированного образования и навыков. На самом деле разница есть. Провод это проводник или группа проводников покрытая защитной и изоляционной оболочкой, иногда и без нее. Как только у нас появляется несколько проводников в одной оплетке, также защитной или изоляционной, то это уже называется кабелем.

Так вот, теперь когда мы разобрались с принципиальным различием между кабелем и проводом, можно перейти непосредственно и к обозначению и расшифровке маркировке на кабеле

Маркировка и расшифровка маркировки кабеля

Для того, чтобы свести данные в компактный вид, мы применили таблицу. Именно исходя из ее данных можно узнать о применяемом материале, материале изоляции и наличии защитной брони.

Таблица 1 Маркировка кабеля и ее расшифровка

маркировка

кабеля

материал жилы фазная изоляция оболочка из полимерных материалов броня без наружного покрова поверх брони или оболочки наружный покров
медь алюминий из ПВХ плас-ти-
ката
из негор. комп. из вулка
низиро
ванного ПЭ
из ПВХ пластиката из
негор. комп.

из 2-х стальных
лент

покров шлангового типа
Ш или  В
из ПВХ пластиката из ПЭ из него-
рю-чего ПВХ плас-
ти-ката
из негорючего ПВХ пластика с низким дымо-
газо-выделением
из безгало
генной негорю
чей ком
позиции
б/о А В П Пв В П Бб Г в п нг нг-LS нг-HF
АВВГ   А В     В     Г
ВВГ     В     В     Г
АПвВГ   А     Пв В     Г
ПвВГ         Пв В     Г
АВБбШв   А В         Бб   Шв
ВБбШв     В         Бб   Шв
АПвБбШв   А     Пв     Бб   Шв
ПвБбШв         Пв     Бб   Шв
АПвБбШп   А     Пв     Бб     Шп
ПвБбШп         Пв     Бб     Шп
АВВГнг   А В     В     Г     нг
ВВГнг     В     В     Г     нг
АПвВГнг   А     Пв В     Г     нг
ПвВГнг         Пв В     Г     нг
АВБбШнг   А В         Бб       Шнг
ВБбШнг     В         Бб       Шнг
АПвБбШнг   А     Пв     Бб       Шнг
ПвБбШнг         Пв     Бб       Шнг
АВВГнг-LS   А В     В     Г       нг-LS
ВВГнг-LS     В     В     Г       нг-LS
АПвВГнг-LS   А     Пв В     Г       нг-LS
ПвВГнг-LS         Пв В     Г       нг-LS
АВБбШвнг-LS   А В         Бб         Швнг-LS
ВБбШвнг-LS     В         Бб         Швнг-LS
АПвБВнг-LS   А     Пв     Б         Внг-LS
ПвБВнг-LS         Пв     Б         Внг-LS
ВБВнг-LS     В         Б         Внг-LS
АВБВнг-LS   А В         Б         Внг-LS
ППГнг-HF       П     П   Г         нг-HF
ПБбПнг-HF       П       Бб           Пнг-HF
ПвПГнг-HF         Пв   П   Г         нг-HF

Рисунок 1 Основные составляющие кабеля (кабель в разрезе)

1 — токопроводящие жилы
2 — фазная изоляция
3 — оболочка из полимерных материалов
4 — заполнение в центре
5 — подушка под броню (если есть)
6 — броня из 2-х стальных не оцинкованных или оцинкованных лент (Б)
7 — наружный покров (если есть)

Пример расшифровки кабеля по маркировке

 Также как вы уже догодались, к маркировке материала добавляется и маркировка количества жил, их сечение и стандарт по которому выпущен кабель. Далее мы приведем пример расшифровки кабеля, который поможет вам соориентироваться, как полностью должен обозначаться и расшифровываться кабель.

Пример 1

Пример 2



Также смотрите статью о маркировке кабельной продукции по американскому стандарту AWG (American wire guide)

Маркировка кабеля по ГОСТу — что и зачем?

Маркировка кабеля по ГОСТу — что и зачем?

https://www.td-energokabel.ru/stati/markirovka-kabelya-po-gostu-chto-i-zachem/

2017-05-15

Кабельная продукция маркируется посредством надписей и цвета поверхности, бирок и чипов-маркеров, указывающих на характеристики кабеля и позволяющих отличить определенный от всех других. Разбираемся в их маркировке.

ООО Торговый дом «Энергокабель»

109542, Россия, г.Москва, Рязанский проспект, д.86/1, стр.1

+7 (495) 685-94-16

Кабельная продукция маркируется посредством надписей и цвета поверхности, бирок и чипов-маркеров, указывающих на характеристики кабеля и позволяющих отличить определенный от всех других.

Знаковая система

Кабели силовые обозначаются литерами, отображающими материал изоляции, оболочек, жил, вида защиты. Кабели с высоким напряжением всегда с отметками об особенностях конструкции. Первая в маркировке литера символизирует материал жилы, вторая — материал изоляции, третья — защитный слой, следующие — тип покрытия. Материалы обозначаются как: «А» — алюминий, «С» — свинец, «В» — поливинилхлорид, «П» — полиэтилен, «Р — резина». Правила маркировки кабелей изложены в ГОСТе 16442-80 и ТУ16.71-277-98.

Силовые кабели с изолятором из ПВХ и резины

  • «А» — с алюминиевой жилой, при отсутствии литеры — с медной.
  • «АС» — жила из алюминия со свинцовой кабельной оболочкой.
  • «АА» — жила из алюминия с алюминиевой кабельной оболочкой.
  • «Б» — защищенное двухслойной броней изделие, броня — из ленты, покрытой противокоррозийным составом.
  • «Бн» — кабель с защитной негорючей броней.
  • «В» — провод с ПВХ-оболочкой, если литера на первом-втором месте в маркировке.
  • «Г» — изделие без защитного покрова, если «Г» завершает маркировку, и находит применение в горной индустрии, если «Г» в маркировке указывается сначала.
  • «2г» кабель, усиленный алюмополимерной лентой.
  • «Шв» — в оболочке, по виду напоминающей спрессованный ПВХ-шланг.
  • «Шп» — полиэтиленовый шланг.
  • «Шпс» — изделие из автозатухающего полиэтилена.
  • «К» — контрольный провод, если литера идет сначала, и из стальной покрытой проволоки —  если в конце.
  • «КГ» — кабель провод.
  • «С» — кабель с оболочкой из свинца.
  • «О» — кабель с оболочкой снаружи любых его фаз.
  • «Пв» — из вулканизированного полиэтилена.
  • «Р» — изделие с резиновой изоляцией.
  • «НР» — с негорючей изоляцией изоляция кабеля не горит.
  • «нг» — негорючий кабель.

Как маркируется контрольный кабель

  • «А» — с жилой из меди или алюминия
  • «В» (литера на 2й позиции — поливинилхлоридная изоляция.
  • «В» (литера на 3й позиции) — в поливинилхлоридной оболочке.
  • «К» (литера на 2й или 3й позиции) — контрольный кабель.
  • «П» — с изоляцией из полиэтилена.
  • «Пс» — с автозатухающей изоляцией из полиэтилена.
  • «Г» — без защищающего покрытия.
  • «Р» — с изоляцией из резины.
  • «КГ» — гибкое изделие.
  • «Ф» — с изоляцией из фторопласта.
  • «Э» — изделие электрическое и для штатной эксплуатации, если литера в начале, и экранированное, защищающее от электромагнитных волн — в противном случае.

Литеры и числа

Из представленной ниже таблицы маркировки кабеля видно, что числа указывают на величину жильного сечения и их количество.

Маркировка

Характеристики

Сечения

АВВГнг 3×4

кабель из алюминия, с ПВХ-оболочкой и изоляцией, без защитного покрытия, не поддерживающий горения

три по четыре квадрата

ПВГ 3×2.5

из меди, с полиэтиленовой изоляцией, в ПВХ-оболочке, защищающей «корпус», без специального защитного покрытия

Три по два с половиной квадрата

АСБ 7×2.5

из алюминия, в свинцовой оболочке, с броней

семь по два с половиной квадрата

Провода, маркированные специальными аббревиатурами

  • КСПВ — для специфических систем коммуникации в оболочке.
  • КПСВВ — для противопожарной сигнализации.
  • КПСВЭВ — для противопожарной сигнализации с краном.
  • ПНСВ — нагревательные с жилой из стали.
  • ПВ-1, ПВ-3 — с ПВХ-изоляцией, жилой 1,3 классов гибкости.
  • ПВС — с виниловой оболочкой для соединения элементов цепи.
  • ШВВП — плоский шнур с виниловым изолятором.
  • ПУНП — универсального назначения.
  • ПУГНП — гибкий широкого назначения, плоский.

Маркировки силовых кабелей

№ п/п Маркировка Тип кабеля/ провода Исполнение Назначение
1 ВВГ Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке без наружного покрова для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 — 6 кв частотой 50 гц при температуре окружающей среды от -50°с до +50°с

в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках

2 ВВГ нг Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке с наружным покровом из негорючего ПВХ-пластиката
3 ВВГ нг LS Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с медными жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке с наружным покровом из негорючего ПВХ-пластиката с низким дымо-газовыделением
4 АВВГ Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с алюминиевыми жилами с поливинилхлоридной изоляцией в поливинилхлоридной оболочке без наружного покрова
5 АВБбШВ Кабель силовой с пластмассовой изоляцией на низкое напряжение кабель с алюминиевыми жилами с поливинилхлоридной изоляцией с броней из двух стальных оцинкованных или неоцинкованных лент, с наружным покровом из ПВХ-пластиката для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 — 6 кв частотой 50 гц при температуре окружающей среды от -50°с до +50°с

в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, при наличии опасности механических повреждений в процессе эксплуатации

6 КГ кабель силовой гибкий кабель с медными многопроволочными токопроводящими жилами с резиновой изоляцией в резиновой оболочке для электропитания передвижных потребителей и для нестационарного монтажа.
7 ПВ-1 провод установочный провод с медной жилой с поливинилхлоридной изоляцией для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
8 ПВ-3 провода установочный провод с медной жилой с поливинилхлоридной изоляцией, повышенной гибкости для монтажа участков электрических цепей, где возможны изгибы проводов
9 ППВ провод установочный провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием для негибкого монтажа
10 АПВ провод установочный провод с алюминиевой жилой с поливинилхлоридной изоляцией для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
11 АППВ провод установочный провод с алюминиевыми жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием для негибкого монтажа
12 ШВВП провод соединительный шнур с параллельными жилами с поливинилхлоридной изоляцией с поливинилхлоридной оболочкой гибкий, на напряжение до 380 В для систем 380/380 В для присоединения электрических устройств и приборов быстрого и аналогичного назначения
13 ПВС провод соединительный провод со скрученными жилами с поливинилхлоридной изоляцией с поливинилхлоридной оболочкой гибкий, на напряжение до 380 В для систем 380/660 В для присоединения электрических устройств и приборов быстрого и аналогичного назначения
14 ПУГНП провод установочный провод плоский с медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката для неподвижной прокладки в осветительных сетях

Что такое стандарты маркировки проводов?

Правильная маркировка проводов — важная часть большинства рабочих мест. Отсутствие маркировки проводов вызовет проблемы с безопасностью, снизит надежность систем, затруднит поиск и устранение неисправностей и приведет к множеству других проблем. К счастью, существует довольно много различных стандартов маркировки проводов, которые могут помочь на любом рабочем месте спланировать, как они хотят маркировать все различные провода, которые у них есть. В зависимости от маркируемого типа проводки будут использоваться разные стандарты маркировки проводов.Например, электрические провода обычно имеют другой стандарт маркировки, чем компьютерные провода.

Маркировка кабелей ANSI

ANSI / TIA-606-B — очень популярный набор стандартов, разработанный специально для маркировки и записи проводов в телекоммуникационной отрасли. Эти стандарты в первую очередь будут использоваться для маркировки таких вещей, как сетевые кабели, оптоволоконные кабели и другие связанные системы в различных средах. Этот набор стандартов является полностью добровольным, но большинство компаний следуют ему, потому что он доказал свою эффективность.

Цветовое кодирование проводов

Еще один набор стандартов маркировки проводов, которому следует большинство компаний, касается цвета проводов, о которых идет речь. Существует множество различных цветовых вариантов, которые можно использовать в зависимости от таких вещей, как напряжение проводов, положительный, отрицательный или заземляющий провод и многое другое. Во многих случаях провода поставляются производителем с разными цветами, поэтому они предназначены для использования определенным образом. Большинство цветовых кодов проводов являются добровольными стандартами, но в некоторых средах они регулируются OSHA или другими агентствами.

Пользовательские стандарты

Хотя стандарты, которым следуют компании по всей стране и во всем мире, важны, бывают случаи, когда вам необходимо разработать собственные стратегии, основанные на ваших конкретных потребностях. Наличие набора стандартов, применимых только к вашему предприятию, позволит вам повысить безопасность, сократить время простоя и в целом улучшить работу. Когда компания владеет несколькими производственными объектами, почти всегда полезно следовать одним и тем же стандартам на каждом из них, чтобы при переезде сотрудника в другое место ему не пришлось проходить переподготовку.Это лишь некоторые из различных типов стандартов маркировки проводов, которым может следовать предприятие. Самая важная вещь — убедиться, что на вашем предприятии безопасность превыше всего, и все провода должны быть должным образом промаркированы в любое время.

Похожие вопросы

Дополнительные ресурсы

Что такое маркировка проводов? | Принадлежности для творческой безопасности

На большинстве рабочих мест, будь то большие производственные предприятия или небольшие офисы, есть много оборудования, чтобы гарантировать, что дела будут выполняться.Это оборудование включает в себя большие машины, компьютеры, телефоны и многое другое. Единственное, что объединяет все это, — это то, что для получения питания, обеспечения связи и выполнения своих функций требуются провода. Независимо от того, настраиваете ли вы новый объект или добавляете оборудование к существующему, вам необходимо убедиться, что у вас есть хороший план электромонтажа. Часть этого плана должна включать правильную маркировку проводов.

Маркировка проводов 101

Маркировка проводов — это маркировка или маркировка всех проводов с информацией о них, когда они установлены.Эти отметки будут включать важную информацию, которая поможет людям, которые будут работать с проводами или рядом с ними в будущем. В большинстве случаев эти маркировки будут нанесены на промышленном принтере этикеток, так что их можно будет легко нанести и они будут храниться долгое время. Хотя это и добавляет немного работы во время процесса установки, это сэкономит огромное количество времени и усилий в будущем. Хорошая стратегия маркировки проводов даже поможет повысить безопасность на рабочем месте.

Зачем маркировать провода?

При прокладке нового провода легко просто протянуть провод до нужного места и вставить его в розетку.Однако, если вам когда-нибудь понадобится устранить проблему, вы быстро поймете, что существуют десятки или даже сотни очень похожих проводов. В этой ситуации вы захотите, чтобы каждый провод был помечен ключевой информацией. Некоторые вещи, которые есть в большинстве стратегий маркировки проводов, включают:

  • К и от — Определение того, откуда и куда идет провод, поможет вам быстро найти нужный провод.
  • Тип провода — Указание типа провода может иметь важное значение.Это электричество, данные, оптоволокно или что-то еще?
  • Информация о техническом обслуживании — Очень полезно определить, когда провод был проложен, какое обслуживание проводилось на нем, и другие важные факторы.
  • Прочие сведения — В зависимости от ситуации может быть полезно включить другую информацию для вашего учреждения. Хорошая стратегия маркировки проводов предполагает точное планирование того, что должно проходить на каждом проводе.

Маркировка проводов — не сложный процесс, и он дает много важных преимуществ.Если вы потратите время на разработку хорошей стратегии маркировки проводов и обеспечите ее соблюдение, это принесет пользу рабочему месту сегодня и в будущем.

Похожие вопросы

Дополнительные ресурсы

Монтаж проводки — Идентификация проводов

Идентификация проводов

Надлежащая идентификация электрических проводов и кабелей с указанием их цепей и напряжений необходима для обеспечения безопасности работы, безопасности обслуживающего персонала и простоты обслуживания.Все провода, используемые в самолетах, должны иметь идентификацию типа, отпечатанную по всей длине. За этим номером детали обычно ставят пятизначный / буквенный код коммерческого и государственного учреждения (CAGE), идентифицирующий производителя провода. Вы можете определить рабочие характеристики существующего установленного провода, который необходимо заменить, и избежать непреднамеренного использования провода с более низкими характеристиками и неподходящего провода для замены.

Рисунок 9-124. Маркировка для одинарного провода без рукава. [щелкните изображение, чтобы увеличить]

Размещение идентификационной маркировки

Идентификационную маркировку следует размещать на каждом конце провода и с максимальным интервалом 15 дюймов по длине провода.Провода длиной менее 3 дюймов идентифицировать не нужно. Провода длиной от 3 до 7 дюймов должны быть обозначены примерно по центру. Дополнительные втулки идентификационных маркеров должны быть расположены так, чтобы не нужно было снимать стяжки, зажимы или поддерживающие устройства для считывания идентификации. Идентификационный код провода должен быть напечатан для чтения по горизонтали (слева направо) или по вертикали (сверху вниз). Существуют два метода маркировки провода или кабеля:

  1. Прямая маркировка выполняется путем печати внешнего покрытия кабеля.[Рис. 9-124B]
  2. Косвенная маркировка выполняется путем печати термоусаживаемого рукава и установки печатного рукава на внешнее покрытие провода или кабеля. На провод или кабель с косвенной маркировкой должны быть нанесены отпечатанные рукава на каждом конце и с интервалами не более 6 футов. [Рисунок 9-125] Отдельные провода внутри кабеля должны быть идентифицированы в пределах 3 дюймов от их окончания. [Рисунок 9-124A]
Рисунок 9-125. Расстояние между печатными опознавательными знаками (косвенная маркировка).

Типы маркировки проводов

Предпочтительным методом является нанесение маркировки непосредственно на провод, не вызывая ухудшения изоляции. Провода с тефлоновым покрытием, экранированная проводка, многожильный кабель и провода термопар обычно требуют специальных рукавов для маркировки. Доступны специальные машины для маркировки проводов, которые можно использовать для нанесения штампа непосредственно на провода указанного выше типа. Какой бы метод маркировки ни использовался, маркировка должна быть разборчивой, а цвет должен контрастировать с изоляцией провода или гильзой.

Для маркировки непосредственно на проводе можно использовать несколько различных методов: маркировка горячим штампом, струйные принтеры и лазерные струйные принтеры. [Рис. 9-126] Метод горячего штампа может повредить изоляцию проводов нового типа, в которых используются тонкие изоляторы. Произошел разрыв изоляционной стены и проникновение штамповочных штампов в проводник из этих материалов. Позже в процессе эксплуатации, когда эти отверстия были смачены различными жидкостями или влагой, из-за серьезного искрения и слежения за поверхностью жгуты проводов были повреждены.

Рисунок 9-126. Лазерный проволочный принтер.

Идентификационные рукава могут использоваться, если прямая маркировка на проводе невозможна. [Рисунок 9-127] Рисунок 9-127. Альтернативный метод идентификации жгутов проводов.

Гибкие рукава, прозрачные или непрозрачные, подходят для общего использования. Когда компонентный провод с цветовой кодировкой или полосой используется как часть кабеля, на идентификационной гильзе должен быть указан цвет, связанный с каждым идентификационным кодом провода. Идентификационные рукава обычно используются для идентификации следующих типов проводов или кабелей: экранированный провод без оболочки, провод термопары, коаксиальный кабель, многожильный кабель и высокотемпературный провод.В большинстве случаев вместо оплетки можно использовать идентификационную ленту. Для рукавов, подвергающихся воздействию высоких температур (более 400 ° F), следует использовать такие материалы, как силиконовое стекловолокно. Полиолефиновые рукава следует использовать в областях, где необходима устойчивость к растворителям и синтетическим гидравлическим жидкостям. Гильзы могут быть закреплены на месте с помощью кабельных стяжек или путем термоусадки. Идентификационная оплетка для проводов различных размеров показана на Рисунке 9-128.

Рисунок 9-128. Рекомендуемый размер идентификационной оплетки.

Flight Mechanic рекомендует

Знаете ли вы, что напечатано на куртке вашего кабеля?

Легенда на кожухе сообщает вам, где можно проложить кабель, кто его изготовил и даже насколько легко с ним обращаться (в зависимости от калибра).

Возникли вопросы по используемому кабелю? Проконсультируйтесь со своей кабельной оболочкой… в ней есть ответы!

В качестве примера давайте внимательно посмотрим на легенду на жакете, напечатанную на кабеле Belden REVConnect® категории 6A 10GXW12.

Вот что вы найдете на куртке…

Название производителя (Belden):
Даже если кабель некоторое время находился на вашем складе, один взгляд должен сказать вам, какая компания его произвела. Эта информация полезна в случае возникновения вопросов или необходимости оформления заказа.

Название продукта (10GXW12):
Знание названия производителя — шаг в правильном направлении … но наличие названия конкретного кабельного продукта, который вы держите в руках, может упростить заказ дополнительных товаров или поиск дополнительной информации .

Количество пар (4P):
Посмотрев «4PR», «2PR» и т. Д., Вы узнаете количество пар в кабеле.

Диаметр / AWG (23):
Двузначное число, указанное рядом с количеством пар, обозначает американский калибр провода или площадь поперечного сечения круглого провода (по сути, диаметр). Чем больше число, тем меньше общий диаметр кабеля. В этом случае диаметр кабеля 23 AWG довольно мал (0,25 дюйма), поэтому с ним проще обращаться.

Кабель 10GXW12, например, является самым маленьким и легким из имеющихся кабелей категории 6A и самым простым горизонтальным решением категории 6A для перемещения, установки и прокладки через статические пространства.

Регистрационный номер UL (E108998-BN):
Это справочный номер для регистрационного номера UL. Этот номер уникален для каждого производителя и может отличаться для разных дизайнов. В сочетании с другой информацией в строке печати это приведет к спискам UL кабеля.

Маркировка UL (C [UL] US) :
«UL» ранее называлась «Underwriters Laboratories» — всемирная компания по сертификации безопасности. Когда эти две буквы появляются на кабеле, это означает, что данный продукт одобрен UL.

Знак «UL» относится к изделиям, разработанным и продаваемым в США и пригодным для использования в электрических средах.

Знак cUL относится к изделиям, разработанным и продаваемым в Канаде и пригодным для использования в электрических средах. Кабель с надписью «UL» не подходит для использования на канадском рынке.

За ссылочными номерами

UL всегда должно стоять слово «проверено», чтобы указать, что орган по стандартизации, указанный перед этим, действительно проверил кабель.

Класс материала / огнестойкость (CMR-LP):
Когда буквы «C» и «M» встречаются вместе, это означает, что кабель можно использовать в соответствии с национальными электротехническими нормами (NEC или NFPA 70).

«CM» обозначает кабель общего назначения; Правила пожарной безопасности не накладывают ограничений на типы кабелей в этих приложениях.

В этом примере «CMR» сообщает вам, что это кабель с вертикальной прокладкой, предназначенный для предотвращения распространения огня с этажа на этаж.

Вы также можете увидеть «CMP» на надписи на куртке (которая указывает на кабель, рассчитанный на камеру статического давления, который ограничивает распространение пламени на расстоянии не более 5 футов).Эти кабели можно использовать в статических пространствах (например, над подвесным потолком).

«LP» после «CMR» означает, что кабель сертифицирован для больших пучков в приложениях Power over Ethernet мощностью более 60 Вт. Число, указанное сразу после (0,5 А), указывает на то, что он может поддерживать мощность до 100 Вт без превышения указанных номинальных температур. «LP» означает «Limited Power», что является сертификатом UL.

Температурный рейтинг (90C):
В этом случае температурный рейтинг 90 градусов C означает, что оболочка кабеля сохранит свои огнестойкие свойства в приложениях с температурами окружающей среды, которые достигают этого уровня.Помимо этого, материалы могут начать ухудшаться и влиять на характеристики кабеля.

Категория (CAT 6A):
На медном кабеле вы увидите «CAT 5E», «CAT 6», «CAT 6A» и т. Д. Это просто говорит вам, какой это тип кабеля, чтобы вы знали, какой тип ожидаемой пропускной способности — и на сколько метров.

RoHS:
Этот акроним указывает на то, что производитель кабеля следовал директивам по ограничению использования опасных веществ (RoHS), принятым в Европейском союзе, чтобы ограничить использование опасных материалов в электрических и электронных продуктах.

У вас есть вопросы о том, что напечатано на вашей кабельной оболочке? Нужна помощь в расшифровке легенды? Позвоните нам, и мы поможем вам решить эту проблему.

Маркировка и идентификация кабелей, за которыми всегда следует обращать внимание

Свидетельство одобрения третьей стороной

Использование несовместимых кабельных продуктов, не одобренных третьей стороной, сопряжено с несколькими рисками. Это может повлиять на качество и характеристики кабеля в его конечном применении, будь то освещение, система связи или аварийная пожарная сигнализация.Сертификация продукции является эталоном безопасности, обеспечивая спокойствие поставщикам, установщикам и конечным пользователям кабелей и снижая риск потенциальных проблем в будущем.

Только кабель, помеченный словом «BASEC» на кабеле, одобрен BASEC

Итак, на что следует обратить внимание при идентификации кабельного продукта? Следует обратить внимание на несколько важных моментов, перечисленных ниже:

  • Название производителя — отображается в виде логотипа компании или названия, напечатанного на оболочке кабеля
  • Соответствующий номер стандарта — с выделением соответствующего местного, британского или международного стандарта, которому кабель соответствует

  • Гармонизированная маркировка кабеля — Обозначается знаком HAR, как показано выше, демонстрируя включение общеевропейской схемы, представляющей гармонизированные европейские стандарты сертификации кабелей

  • Знак одобрения третьей стороны — , свидетельствующий об одобрении третьей стороной посредством включения названия компании поставщика испытаний и сертификации, такого как «BASEC», напечатанного или тисненого на кабеле, и знака BASEC, как показано выше, отображаемого на кабельном барабане и упаковка
  • Номинальное напряжение — Относительно максимального напряжения, к которому может быть подключен кабель e.г. 600/1000 В, что является требованием по британским стандартам.
  • Рейтинг CPR — Постановление о строительной продукции является обязательным требованием, применяемым ко всей кабельной продукции, размещаемой на рынке в Европе. Рейтинг CPR в диапазоне от Aca до Fca должен отображаться либо на самом кабеле, как указано в декларации характеристик качества, либо на этикетке упаковки кабельного продукта

  • UKCA и маркировка CE –UKCA — это новая британская маркировка продукции, которая используется для товаров, размещаемых на рынке Великобритании, которые ранее требовали маркировки CE, переходный период для обеспечения новой маркировки заканчивается 1 st Январь 2022 г.Компании должны заранее подготовиться к новой системе. Маркировка CE по-прежнему распространяется на продукты, доступные на европейском рынке. Маркировка UKCA и CE на кабельную продукцию не является требованием. Соответствующая маркировка UKCA или CE должна быть включена в маркировку упаковки и документацию DoP.

Все кабели, одобренные третьей стороной в соответствии со схемой требований к сертификации продукции (PCR) BASEC, будут иметь тисненый, отступающий или напечатанный знак «BASEC». внешняя оболочка кабеля вместе со знаком прослеживаемости производителя.Это может быть название производителя, торговая марка или уникальный ссылочный код. Если на кабеле не видно слова «BASEC», значит, он не одобрен BASEC и, следовательно, может не соответствовать соответствующему стандарту.

Поддержание уровня безопасности

Чтобы получить знак BASEC, производители будут проходить ряд ежегодных контрольных аудитов, во время которых тщательно исследуются системы менеджмента качества компании. Наряду с этим кабельная продукция должна проходить оценку для проверки ключевых характеристик в соответствии с соответствующими стандартами.Эти области включают электрические, материальные, механические, химические, огнестойкие и огнестойкие. Чтобы гарантировать, что кабель поддерживает одинаковые уровни качества и безопасности, постоянные контрольные испытания проводятся ежегодно для каждого кабеля, имеющего знак BASEC, во время которого все разделы Требования к сертификации продукции, в дополнение к отобранным образцам новых кабелей и повторным испытаниям, предпринимаемым для демонстрации. постоянное соответствие. Посредством этого процесса регулярного наблюдения можно быстро выявить потенциальные проблемы, сводя к минимуму риск потенциальных проблем в будущем для конечного пользователя, поскольку кабель прослеживается до производителя.

Ключевые моменты

Поиск и определение кабельной продукции, которая была независимо одобрена третьей стороной и отмечена знаком выбранного партнера по тестированию, такого как BASEC, обеспечивает уверенность в том, что она прошла необходимые строгие процессы тестирования и сертификации в соответствии с требованиями безопасности. Это знак признания, символизирующий качество, ясность и беспристрастность, чтобы гарантировать тем, кто указывает кабели, что продукт соответствует своему назначению.

Найдите здесь одобренные BASEC кабельные продукты, компании и зарегистрированных складских запасов или по классификации CPR, чтобы помочь вам принять решение о закупке кабеля.

Системы маркировки / этикетирования »Murrplastik

Система маркировки Murrplastik для одиночных проводов, ПРА, зажимов, кабелей, блоков управления и сигнализации и трубопроводов является одной из самых универсальных на рынке. Мы разработали наши этикетки для многих компонентов известных производителей. При этом мы выполняем все требования к современной совместимой системе маркировки. Помимо простого ручного ввода, существующие данные также могут быть перенесены из различных систем CAD / CAE в собственное программное обеспечение устройства.

Labeling-Systems-ACS-general-catalog-2020.pdf

Зарегистрируйте свое программное обеспечение ACS Gold здесь:

ACS Gold

Зарегистрируйте свое программное обеспечение для маркировки mp-Universal здесь:

mp-Universal Marking

Поиск материала для этикеток

Идеальное оборудование для всех ваших потребностей в этикетировании! Наши системы маркировки Murrplastik варьируются от портативных плоттеров для служебных зон до стационарных плоттеров с множеством различных функций, а также систем термоламинирования и гравировальных машин для непрерывного профессионального использования.

Запросить демонстрацию оборудования для маркировки

Более 100 вариантов. Какой из них вам подходит?

От круговых этикеток до алюминиевых круглых заготовок с надписью.

Поиск материала этикетки

Таблички для маркировки всех стандартных зажимных приспособлений. Доступные таблички с этикетками можно использовать на нескольких зажимных изделиях от разных производителей. Вы можете сделать свой выбор, используя простой сравнительный список.

Поиск материала этикетки

Таблички с этикетками для всех стандартных электронных компонентов в шкафу управления и на оборудовании, например:

Защитные устройства; шинные модули и т. д.

Доступные таблички с этикетками можно использовать на нескольких продуктах от разных производителей. Вы можете сделать свой выбор, используя простой сравнительный список.

Поиск материала этикетки

Таблички для маркировки всех стандартных ПРА и сигнальных ламп.Выбирайте из множества различных материалов, разработанных в соответствии с вашими потребностями. От наклеек до пластиковых табличек с надписью. Универсальная система позволяет производителям работать независимо. Доступные таблички с этикетками могут использоваться в широком спектре операционных и информационных продуктов различных производителей. Вы можете сделать свой выбор, используя простой сравнительный список.

Поиск материала этикетки

Чтобы сделать ваше оборудование более знакомым, все получает свое собственное имя.Выбирайте из широкого спектра различных материалов, чтобы удовлетворить ваши требования к этикетированию оборудования. От наклеек до цветных многослойных пластиковых этикеток.

Поиск материала этикетки

Здесь вы найдете множество этикеточных материалов для лазерных этикетировочных систем Murrplastik.

Поиск материала этикетки

Murrplastik предлагает широкий выбор материалов для гравировки самых разных форм и цветов, а также с различными дополнительными характеристиками.

Этикетки с гравировкой служат очень долго и устойчивы к воздействиям окружающей среды и механическим воздействиям.

Существует множество вариантов крепления:

  • самоклеящаяся
  • крепление кабельной стяжкой
  • винты или заклепки

Поиск материала этикетки

От простых чисел до сложных символов. Программное обеспечение, совместимое с Unicode, позволяет производить и обрабатывать данные этикеток.

Маленькие приспособления для облегчения работы

Документация по ACS

Каталог систем маркировки ACS PDF
Струйный принтер ACS p3b PDF
Брошюра о лазерной системе маркировки ACS PulsarM6 PDF
Брошюра ACS Ink Pen PDF
Обзор систем маркировки ACS PDF
ACS MP LM-1 Laser PDF

Программное обеспечение ACS

ACS Gold версии 2.3.0.95 программное обеспечение

ZIP
Инструкция по установке драйвера плоттера ACS для XP PDF
Драйвер плоттера MVPS для Windows 2000 и XP ZIP
Драйвер плоттера MVPS для Windows 9x ZIP
Драйвер p3b Ink Jet, сетевой инструмент, инструкции ZIP

Обновления параметров ACS

Новые параметры Duomatt 04.08.2006 ACS
Параметры новых маркировочных этикеток СКУД Сентябрь 2017 г. ACS

Маркировка проводов — быстрая и надежная маркировка и кодирование проводов и кабелей

Печать кодов, логотипов и текста на кабелях и проводах — это высокоскоростная задача, и используемое вами оборудование для маркировки проводов должно быть надежным.Струйные принтеры непрерывного действия Leibinger специализируются на печати и маркировке кабелей, труб и проводов, поскольку они обеспечивают точность, высокую надежность и дополнительную высокоскоростную линию со специальными проволочными принтерами. Это означает, что текст, логотипы и коды разборчивы, а ваша производственная линия эффективна.

Быстрее, чем может бежать лев!

Кабели и провода экструдируются с такой высокой скоростью, что нередко процесс замедляется из-за необходимости печати. С помощью специализированных принтеров Leibinger, таких как JET Rapid Wire, достигаются скорости до 1000 м / мин, так что это никак не влияет на производительность.Но высокая скорость не означает компромисса в отношении качества: наши принтеры обеспечивают чистую и долговечную распечатку с четко читаемыми фиксированными и переменными буквами и цифрами. Сразу после печати специальные чернила обеспечивают максимальную адгезию и стойкость к истиранию на всех распространенных материалах продукции.


Маркировка проводов — без прерывания

Нашим клиентам нужна максимальная производительность, и поэтому они ожидают, что наши решения будут предлагать лучшее с точки зрения качества и надежности. Наши принтеры CIJ полностью изготовлены в Германии под одной крышей и являются олицетворением надежности.Кодирование и маркировка выполняются на высокой скорости, и простои недопустимы: вот почему наши клиенты доверяют Leibinger поддерживать производственную линию в рабочем состоянии.

Решения

для маркировки проводов усовершенствованы за счет технологии печатающих головок Sealtronic. Проблема с непрерывной струйной печатью заключается в том, что чернила должны быстро сохнуть — как только они попадут на поверхность для печати. Таким образом, любая пауза в производстве приводит к засыханию чернил и засорению сопел. Но не с уникальной технологией Leibinger Sealtronic.

Когда производство останавливается, форсунка автоматически закрывается.Это означает, что ничего не высыхает, поэтому вы можете сразу же начать работу снова, без циклов очистки или полоскания. Производственные линии должны продолжать работать, чтобы поддерживать прибыльность вашего бизнеса по производству кабелей и проводов. А мгновенная инициализация также означает мгновенную надежную печать без ухудшения качества. Кроме того, это не влияет на вязкость чернил. И вы используете меньше расходных материалов.

Таким образом, маркеры проводов от Leibinger помогают быстрее маркировать и кодировать провода. Кодирование проводов более четкое, каждая этикетка легко читается.


Типовая маркировка проводов

Принтеры

Leibinger могут наносить различную информацию на провода и кабели, в том числе:

  • Символы и текст
  • Маркировка счетчика
  • Номера партий / Номера партий
  • Логотипы компаний
  • 1D и 2D коды
  • Оценка хорошая / плохая
  • Материалы

Как маркировать электрические провода

Наши принтеры могут печатать на различных поверхностях проводов, кабелей и труб и в различных производственных средах.Leibinger предоставляет клиентам наши специальные проволочные принтеры гибкость в выборе идеального решения для своих нужд. Например, если вам нужно печатать на темной поверхности, мы предлагаем JET Rapid Wire PI, который обрабатывает пигментные чернила, которые обеспечивают лучшую читаемость на всех типах материалов. Вы можете каждый раз разборчиво кодировать провода, независимо от используемого материала.

Автомобили >>>

Провода, кабели, трубки и трубки >>>

Электронные и электрические устройства >>>

Металл и сталь >>>


Ищете струйную печатную машину для труб из ПВХ?

ПВХ трубы

— это лишь одна из множества поверхностей, с которыми обрабатываются наши изделия.Другие включают:

  • Пластмассы, такие как PE (полиэтилен), PP (полипропилен), PVC (поливинилхлорид) и т. Д.
  • Металлы, такие как железо, медь, латунь, алюминий, золото, серебро, нержавеющая сталь и т. Д.
  • Синтетический каучук / натуральный каучук / Буна-каучук (полибутадиен)
  • Кабель из стекловолокна

Дополнительные возможности печати

Кабельные принтеры Leibinger CIJ используют функцию «Выход в зависимости от скорости», например, для управления предварительной плазменной обработкой (также: предварительной обработкой коронным разрядом) для маркировки и кодирования кабелей в зависимости от скорости производства.Если производственная скорость экструзионной линии падает ниже заданного значения, JET Rapid Wire или принтер JET3up автоматически отключают плазму до тех пор, пока линия не вернется к более высокой производственной скорости. Исключаются простои производства.

Примеры типичных приложений

  • Маркировка и кодирование после экструзии или волочения проволоки
  • Использование пигментированных чернил (непрозрачных чернил) на кабелях, трубах и трубках для высококонтрастной маркировки на разноцветном фоне
  • Специальные чернила для максимальной стойкости, e.г. термостойкие чернила
  • Микро-распечатки, особенно мелкий шрифт размером до 0,8 мм
  • Маркировка на лету при очень высоких производственных скоростях (высокоскоростная маркировка счетчиков)

Обеспечьте продуктивную работу

Маркировщики проводов, аксессуары, программное обеспечение и расходные материалы Leibinger для всех областей применения обеспечивают высокую надежность и высокую скорость. Какими бы ни были ваши требования к маркировке проводов, качество и производительность наших решений гарантируют бесперебойную работу вашего производства.

Решение для кабелей, проводов и труб любой ширины

Для маркировки и кодирования проводов, труб и кабелей важна возможность печати мелким шрифтом (микропечать), а также широкий выбор чернил для различного цветного фона. Мы также предлагаем комплексные программные и аппаратные аксессуары для кабельного принтера для легкой и гибкой интеграции в производственные линии, такие как перемоточные устройства и системы прокладки кабеля. Все это играет решающую роль в эффективности производства.Таким образом, наши машины можно использовать во всех сферах: они предназначены для маркировки проводов и труб. Они обрабатывают любые изделия от электропровода, труб ПВХ до трубок.

Принтеры

Принтеры

Leibinger ежедневно используются различными предприятиями по всему миру, поэтому у нас есть широкий выбор моделей, подходящих для разных клиентов.

Увидеть все

Принадлежности

Принадлежности

Leibinger могут улучшить характеристики маркировки и упростить интеграцию промышленного маркировочного оборудования в вашу производственную линию.

Увидеть все

Программное обеспечение

Чтобы упростить работу и сделать вашу производственную линию еще более эффективной, доступен ряд мощных программных пакетов.

Увидеть все

Чернила и расходные материалы

Мы предлагаем полный ассортимент чернил и растворителей для каждого струйного принтера, от быстросохнущих чернил на основе растворителей до пигментированных чернил.

Добавить комментарий

Ваш адрес email не будет опубликован.
