Как пользоваться мегаомметром, измерение изоляции

Электрические сети характеризуются различными параметрами. Одним из важнейших параметров сетей является электрическая изоляция. Изоляция представляет собой какой-либо материал, препятствующий электрическому току протекать в ненужном направлении. Изоляцией может быть защитная оболочка проводов и кабелей. Такие приспособления, как изоляторы, не позволяют контактировать токопроводящим линиям с землёй. Все эти меры по изоляции токопроводящих частей направлены на то, чтобы не допустить короткого замыкания, возгорания или поражения человека электрическим током.

Мегаомметр

Изоляция, как и всякий другой материал, подвержена влиянию различных внешних факторов: погода, механический износ и другие. Для своевременного обнаружения дефекта изоляции существует прибор, так называемый мегаомметр. Он производить измерение сопротивления изоляции.

Принцип работы прибора

Для чего предназначен прибор, можно понять из его названия, которое образовано из трёх слов: «мега»— размерность числа 106 «ом» — единица сопротивления и «метр» — измерять.

Для измерения электрического сопротивления в диапазоне мегаомов используется прибор мегаомметр. Принцип работы прибора основан на применении закона Ома, из которого следует, что сопротивление (R) равно напряжению (U), делённому на ток (I), протекающий через это сопротивление. Следовательно, для того чтобы реализовать этот закон в приборе, нужны:

  1. генератор постоянного тока;
  2. измерительная головка:
  3. клеммы для подключения измеряемого сопротивления;
  4. набор резисторов для работы измерительной головки в пределах рабочей области;
  5. переключатель, коммутирующий эти резисторы;

Реализация мегаомметра по такой схеме требует минимум элементов. Она проста и надёжна. Такие приборы исправно работают уже полвека. Напряжение в таких аппаратах выдаёт генератор постоянного тока, величина которого различна в разных моделях. Обычно оно равно 100, 250, 500, 700, 1000, 2500 вольт. В различных моделях приборов может применяться одно или несколько напряжений из этого ряда.

Генераторы отличаются по мощности и соответственно по габаритам. В действие такие генераторы приводятся ручным способом. Для работы нужно покрутить ручку динамо-машины, которая вырабатывает постоянный ток.

В настоящее время на смену электромеханическим приборам приходят цифровые. В таких приборах в качестве источников постоянного тока используются либо гальванические элементы, либо аккумуляторы. А также есть новые модели со встроенным сетевым блоком питания.

Работа с мегаомметром

Работы на каком-либо оборудовании с этим прибором относятся к работам с повышенной опасностью вследствие того, что прибор вырабатывает высокое напряжение и есть вероятность получения электротравмы. Работы с этим прибором разрешается производить персоналу, изучившему инструкцию по работе с прибором, по правилам охраны труда и техники безопасности при работе в электроустановках. Работник должен иметь соответствующую группу допуска и периодически проходить проверки на знание правил работ в электроустановках, знать инструкции по охране труда, в том числе с использование мегаомметра.

Обычно этим прибором проводится измерение сопротивления изоляции кабельных линий, электропроводки и электродвигателей. Приборы должны проходить периодическую проверку в метрологической службе и иметь соответствующие документы. Запрещается проводить измерения не проверенным прибором, он должен быть изъят из эксплуатации и отправлен на проверку.

Перед началом работ с использование мегаомметра нужно убедиться в целостности прибора визуальным осмотром. На нём должен быть штамп поверки, не должно быть сколов на корпусе прибора, стекло индикатора должно быть целым. Проверяются измерительные щупы на предмет повреждения изоляции. Нужно провести тестирование прибора. Для этого необходимо, если используется стрелочный прибор, установить его на горизонтальную поверхность, чтобы избежать погрешности в измерениях и провести измерения с разведёнными и замкнутыми щупами.

На старых моделях мегаомметров измерения проводят посредством вращения рукоятки генератора с постоянной частотой 120–140 оборотов в минуту.

На других моделях измерения производят нажатием соответствующей кнопки на приборе. Мегаомметр должен показывать бесконечность и ноль мегаом соответственно. После этого можно приступать к работам по измерению сопротивления изоляции.

Измерения прибором

Оформление этого вида работ на разных предприятиях отличается. В каких-то организациях эти работы выполняются по наряду-допуску, в каких-то по распоряжению или в порядке текущей эксплуатации. Важно, что общие правила выполнения одинаковы. Возьмём для примера технологию измерения сопротивления изоляции кабелей связи на железнодорожном транспорте. Выполнив все необходимые организационно-технические мероприятия (оформление работы, вывешивание плакатов и так далее), приступаем непосредственно к измерениям.

Выбрав пару, на которой нужно произвести измерения, первоначально нужно проверить на ней отсутствие напряжения. С помощью приготовленных ранее заземлителей снимаем заряд с измеряемых жил кабеля и заземляем их. Установив измерительные щупы и сняв заземлители, проводим измерение сопротивления изоляции мегаомметром. Зафиксировав полученные результаты, переключаем измерительный щуп на другую жилу и повторяем процедуру измерения.

Нужно помнить, что после проведения измерений в кабеле остаётся электрический заряд. После окончания измерений с помощью заземлителя необходимо снять электрический заряд. Нужно разрядить и сам мегаомметр. Это делается кратковременным замыканием измерительных шнуров между собой. Работы по установке измерительных щупов и заземлителей проводятся в диэлектрических перчатках.

Измеренная величина сопротивления изоляции заносится в протокол. В протоколе обычно указывается, каким прибором проводилось измерение, величина подаваемого напряжения и измеренное сопротивление изоляции. Величина сопротивления различна для разных видов испытаний. Она сравнивается с допустимой величиной и делается вывод о состоянии изоляции электроустановки.

Для производства работ по измерению сопротивления изоляции нужно руководствоваться следующими данными:

  1. электроприборы и аппараты напряжением до 50 вольт испытываются напряжением мегаомметра 100 вольт, величина измеренного сопротивления должна быть не менее 0,5 МОм.
    При проведении измерений полупроводниковые приборы, находящиеся в составе аппарата, должны быть зашунтированы для предотвращения выхода их из строя;
  2. электроприборы и аппараты напряжением от 50 до 100 вольт испытываются напряжением мегаомметра 250 вольт. Результаты аналогичны п.1;
  3. электроприборы и аппараты напряжением от 100 до 380 вольт испытываются напряжением мегаомметра 500–1000 вольт. Результаты аналогичны п.1;
  4. электроприборы и аппараты напряжением от 380 до 1000 вольт испытываются напряжением мегаомметра 1000–2500 вольт. Результаты аналогичны п.1;
  5. щиты распределительные, распределительные устройства (РУ), токопроводы испытываются напряжением мегаомметра 1000–2500 вольт, величина измеренного сопротивления должна быть не менее 1 МОм, при этом измерять нужно каждую секцию РУ;
  6. осветительная электропроводка испытывается напряжением мегаомметра 1000 вольт, величина измеренного сопротивления должна быть не менее 0,5 МОм.

Периодичность проведения измерений устанавливается на предприятиях. Владельцы электроустановок принимают решения о дальнейших действиях на электроустановке в зависимости от результатов измерений.

Работа по измерению сопротивления изоляции — одна из важнейших работ в электроустановках, которая помогает следить за состоянием электрооборудования и кабельного хозяйства и вовремя принимать меры для безаварийной эксплуатации электрохозяйства.

Мегаомметр. Виды и устройство. Работа и применение

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Виды

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

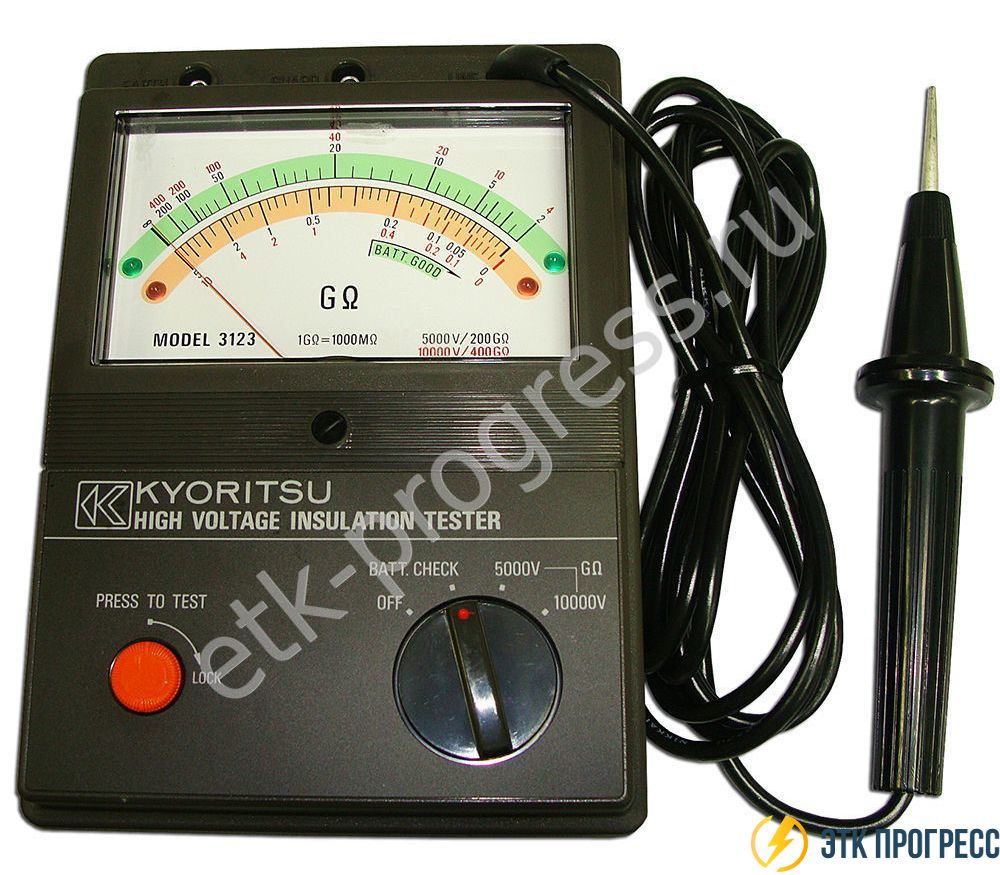

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

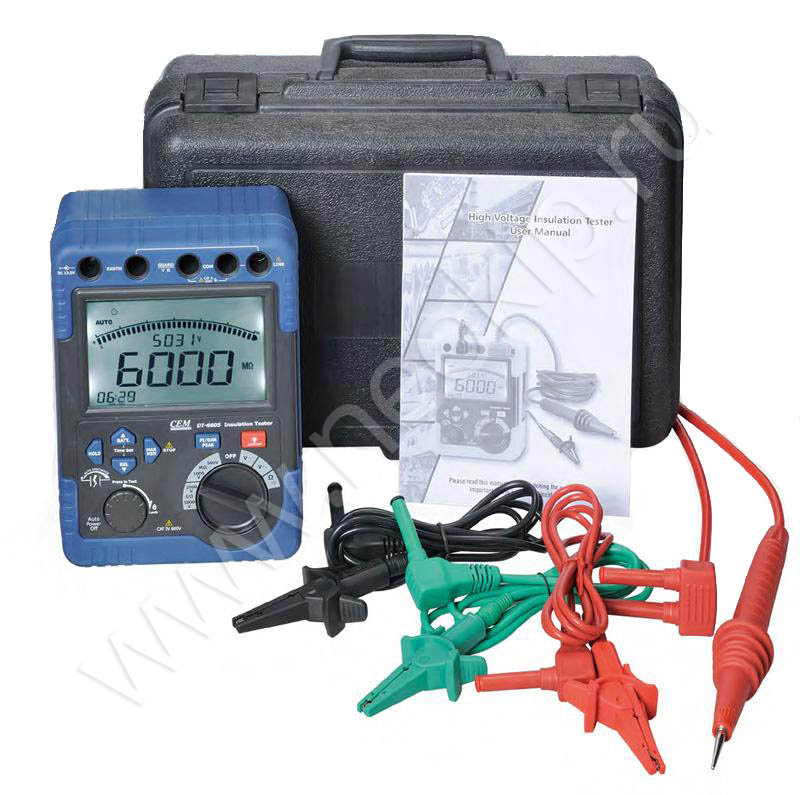

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление.

В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм2, что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:
  • Щупы следует держать только за изолированные ручки, ограниченные упорами.
  • Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
  • Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
  • После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
  • После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
  • Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа. На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется. Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:
  • К проверяемым проводам, при необходимости теста на пробой между жилами.
  • К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются. При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений
  • Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
  • Подключить заземление.
  • Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.

  • Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
  • Снять заземление с тестируемого объекта.
  • Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
  • После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
  • Отключить щупы.
  • Нейтрализовать остаточное напряжение.
Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Проверка изоляции электродвигателя
  • Перед измерением двигатель необходимо обесточить.
  • Открыть крышку двигателя с выводами обмоток.
  • Установить напряжение для теста 500 вольт для двигателей, эксплуатирующихся под напряжением до 1000 вольт.
  • Один щуп подключить на корпус мотора, другой по очереди ко всем выводам. Также проверяется исправность соединения обмоток друг с другом, подключая щупы парами к разным обмоткам.
Похожие темы:

Принцип работы мегаомметра

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром.

Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

    • Аналоговые (электромеханические) — мегаомметры старого образца.
    • Цифровые (электронные) – современные измерительные устройства.

Аналоговый мегаомметр

Электронный мегаомметр

Аналоговый мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

      • Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
      • На отображаемые данные влияет равномерность вращения динамо-машины.
      • Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
      • Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Как пользоваться прибором

При вращении рукояти ручного прибора или в результате нажатия кнопки электронных устройств на клеммные выходы подаются высокие показатели напряжение, которые посредством проводов поступают на измеряемую электроцепь или к электрическому оборудованию. При замерах на шкале или экране отображаются значения сопротивления.

Порядок измерений

Перед проведением испытаний сети должны быть обесточены, выключены все подключённые устройства и вынуты все вилки из розеток. При измерениях в сети освещения следует вывинтить все лампочки, чтобы они не перегорели от подаваемого высокого напряжения. Проверяемые цепи необходимо заземлить.

Чтобы начать пользоваться мегаомметром, нужно:

      • Установить необходимую величину напряжения. Она зависит от типа испытуемого объекта и определяется по таблицам.
      • Подключить щупы.
      • Снять заземление с испытуемого элемента.
      • Крутить ручку динамо-машины для аналогового устройства или нажать кнопку «тест» для цифрового. Ручку необходимо вращать до появления светового сигнала. А при работе с цифровым устройством следует подождать, пока цифры на экране стабилизируются.

После завершения измерений нужно прекратить вращение ручки аналогового прибора или нажать кнопку завершения измерений на цифровом устройстве.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Из чего состоит мегаомметр - Moy-Instrument.Ru

Описание мегаомметра, назначение прибора и принцип работы

Мегаомметр является прибором для замеров электрического сопротивления. Единицей изменения выступают мегаомы. Приспособление используется при работе с электрическими цепями, отсоединенными от питания, диэлектрической изоляцией, которая часто встречается в электродвигателях, проводах, кабелях, трансформаторах.

Прибор в применении

В основу принципа работы мегаомметра положен закон Ома для отдельного участка цепи. Измерение осуществляется за счет элементов, помещенных в единый корпус. Основа — источник напряжения, имеющий откалиброванную постоянную величину. Дополнением выступают выходные клеммы, непосредственно определитель тока.

Модели от разных производителей кардинально отличаются по конструкции источника, но имеют одно назначение. В бюджетных вариантах и выпущенных в годы СССР агрегатах присутствуют обыкновенные динамомашины ручного типа. Усовершенствованные аналоги оснащены встроенными или внешними источниками. Выходная мощность генератора и его напряжение изменяется в широких диапазонах или же остается в неизменном фиксированном состоянии. К клеммам описываемого устройства подводятся провода, встроенные в измеряемую цепь. Для обеспечения более надежного контакта задействуются зажимы, называемые «крокодилами».

В электрической обозначенной схеме обязательно присутствует амперметр, который определяет величину тока по цепи. Напряжение отображается в точном значении, соответственно, и шкала на измерительном приборе размечается в необходимых единицах сопротивления — килоомах или мегаомах. Существуют мегаомметры с табло, на котором одновременно отображаются оба значения, выводимых на удобный дисплей.

Особенности устройства

Устройство мегаомметра стандартного типа представлено генератором, переключателем, выставляемым на необходимые пределы измерения, измерительной головкой, токоограничивающими резисторами.

Перечисленные детали правильно удерживаются в прочном диэлектрическом корпусе, оснащенном ручкой для удобства перемещения, генераторной рукояткой складывающегося типа. Для начала выработки напряжения она изначально раскладывается и раскручивается. Корпус оснащен тумблером с клеммами выходного типа, к ним и подводятся соединительные провода. Выделяется три выхода со значением на экран (Э), линию (Л), землю (З):

  • Что касается клемм на электронном мегаомметре с обозначением «Л «и «З», они задействуются в ходе работы всегда при необходимости замера изоляционного сопротивления относительно контура земли.
  • Вывод «Э» предназначается для нейтрализации действия токов утечки во время проведения измерения между параллельными жилами, аналогичными им токоведущими частями. Данная клемма функционирует в паре с измерительным устройством с экранированными концами, соединяется с экраном или кожухом. Она помогает выполнить самые точные замеры.

Если рассматривать специфику работы изделий с внешними и внутренними источниками, они практически ничем не отличаются от конструкций, оснащенных ручкой. Выдача напряжения на схему запускается нажатием соответствующей кнопки с последующим ее удерживанием. Некоторые модели устройств способны одновременно подавать различные комбинации напряжения, для чего нужно одновременно работать с несколькими пусками.

Модернизированные модели мегера представлены многоступенчатым внутренним наполнением. Если рассматривать напряжение, которое исходит от генераторов нескольких конструкций, оно представлено примерно таким рядом величин: 100, 250, 500, 700, 1000, а также 2500 вольт. Одни модели устройств функционируют в пределах только обозначенного диапазона, другие — одновременно в нескольких.

Мегаомметры различны по описанию, выходной мощности. С помощью одних устройств диагностируется изоляция на высоковольтном оборудовании. Другие приборы уместны для работы (проверить изоляцию) только с бытовой проводкой. Соответственно, такие изделия отличаются по размерам, общим масштабам.

Повышенное напряжение на агрегате

Работа с помощью мегаомметра определяется особенностями, которые должны учитываться. Первое, на что нужно обратить внимание, это напряжение устройства. Дело в том, что генератор встроенного типа выдает выходную мощность, которой хватает не только для качественной проверки изоляции, но и для серьезного травматизма. Следовательно, использовать измерительные агрегаты должны специально обученные специалисты.

При эксплуатации завышенное напряжение распространяется на обрабатываемый участок вместе с соединительными проводами и клеммами. Надлежащую защиту создадут щупы с усиленным изолированным покрытием. Что касается краев таких приспособлений, они ограничиваются запретной зоной через предохранительные кольца. Это необходимо для предотвращения контакта с ними открытых частей тела.

Щупы имеют рабочую зону, которая задействуется при выполнении измерения. Вот за обозначенный участок человек смело может браться руками. Что касается подключения в общую схему, оно производится посредством специальных зажимов «крокодилов» с достаточной изоляцией. Недопустимо применение другого вида щупов, проводов.

Когда проводятся мероприятия с помощью мегаомметра, в пределах обследуемой зоны не должны присутствовать люди. Особенно актуален этот вопрос при работе на длинномерных кабелях.

Наведенный ток

Электроэнергия, присутствующая в проводах ЛЭП, характеризуется существенным магнитным полем, которое изменяется согласно синусоидальному закону. В результате металлические проводники приобретают ток I2 и вторичную электродвижущую силу. Если рассматривать ощутимую протяженность кабеля, вырастает и величина наведенного напряжения.

Этот фактор следует учитывать, т. к. он сказывается на точности проводимых замеров. Сложность заключается в том, что величина и направление электротока, протекающего через используемый прибор, остаются неизвестными. Подобный ток образует наведенное напряжение, а его показатели накладываются на значения мегаомметра. В результате получается сумма из токовых величин неизвестного диапазона, поэтому метрологическую задачу будет сложно разрешить. Специалисты указывают на тот факт, что измерительные мероприятия на изоляции бессмысленно проводить в случае присутствия малейшего напряжения в сети.

Остаточное явление в действии

Когда генератор описываемого устройства вырабатывает напряжение, поступающее впоследствии в измеряемую сеть, образуется разность потенциалов между контуром заземления и проводом. Впоследствии создается емкость, в которой присутствует определенный заряд.

При отключении измеряющего провода имеющаяся в мегаомметре цепь разрывается. Но частичному сохранению подлежит потенциал из-за появления емкостного заряда в шине, проводе. Контакт человека с подобным участком приведет к электротравме токовым зарядом, который пройдет через тело. Избежать такой опасности поможет переносное заземление с обязательной изоляцией его рукоятки для безопасного устранения емкостного напряжения.

Прежде чем включать мегаомметр для работы, следует убедиться в отсутствии в проверяемой схеме напряжения остаточного заряда. В этом случае рекомендуется воспользоваться вольтметром, специальными индикаторами, подающими необходимый сигнал. Описываемый прибор дает возможность выполнять ряд процедур, в частности это:

  • проверка изоляции десятижильного кабеля по отношению к земле;
  • проведение необходимых замеров в каждой жиле относительно друг друга;
  • определение качества изоляции между жильными проходами.

В любом случае обязательно должно использоваться переносное заземление. Для обеспечения правильной и безопасной работы предварительно заземляющий проводник замыкается с контуром на грунте. В таком состоянии он находится до завершения всех мероприятий. Другим концом проводник соединяется с изоляционной штангой, с помощью которой и обеспечивается заземление для последующего устранения остаточного заряда.

Безопасное использование

Приступая к выполнению измерения, нужно убедиться в полной исправности устройства. Более того, оно должно проверяться перед эксплуатацией в лабораторных условиях на предмет исправности комплектующих деталей, собственной изоляции. В ходе проводимых испытаний обычно задействуется высокое напряжение, а по окончании проверки мегаомметр получает разрешение на работу. Определяется класс точности агрегата, а после контрольных замеров на корпус наносится клеймо, подлежащее сохранности на протяжении всего времени применения прибора.

Безопасность при использовании мегаомметра определяется и правильной областью его использования. Каждому замеру предшествует определение величины выходного напряжения. Перед испытанием изоляции в проверяемой зоне специально задаются экстремальные условия, т. е. подается не номинальное, а завышенное напряжение. Так выявляются дефекты, предотвращается их недопущение в будущем.

В каждой схеме, проходящей проверку, имеются особенности, угрожающие безопасной работе измерительного агрегата. Важно перед работой устранить все неисправности, поломки в цепи. В современной технике присутствует множество:

  • конденсаторов;
  • полупроводников;
  • микропроцессоров и пр.

Такие детали не рассчитаны на экстремальное напряжение, выдаваемое генератором в мегаомметре. Их рекомендуется перед проверкой изоляции шунтировать, полностью извлекать из общей схемы.

Измерение сопротивления в изоляции

Поняв, как работать мегаомметром, перед его использованием стоит ознакомиться со схематическими особенностями, убедиться в исправности и надлежащем обеспечении защиты. Обрабатываемая зона выводится из эксплуатации. Прибор на предмет исправности проверяется следующим образом:

  • края измерительного провода между собой закорачиваются;
  • далее генератором на них подается напряжение;
  • если устройство полностью исправно, в закороченной цепи показатели измерения равняются нулю;
  • следующий шаг — разъединение проводов, отведение их в стороны с проведение повторного замера;
  • в норме на стрелочной шкале megger высвечивается сигнал безопасности.

Процедура проверки изоляции осуществляется в строго обозначенной последовательности. Заземление переносного типа подводится к контуру, на участке полностью исключается наличие напряжения. После этого создается измерительная схема. В нее подается напряжение калиброванного типа до момента выравнивания емкостного заряда. Следующим этапом фиксируется отсчет и вырабатываемая генератором энергия выравнивается. Остаточный заряд нейтрализуется переносным заземлением.

Сопротивление изоляции проверяется мегаомметром при самом высоком пределе МΩ. Принцип действия некоторых моделей основан на прерывистом режиме. Следовательно, в течение 1 минуты подается напряжение, создается пауза в 2−3 минуты.

Узнав, для чего нужен мегаомметр и как он работает, следует разобраться в простых нюансах. Модели со стрелочным корпусом должны ориентироваться на горизонтальное размещение во время работы. В противном случае дополнительных погрешностей не избежать. Что касается усовершенствованных установок, они работают в любом положении с максимальной точностью.

Мегаомметр. Виды и устройство. Работа и применение. Особенности

Мегаомметр – специализированный прибор, предназначенный для выполнения замеров сопротивления. В отличие от омметра, данное устройство получило название вследствие особенностей функционального назначения устройства. «Мега» означает тысяча, а это значит, что прибор применяется с целью нахождения сопротивлений высоких значений. Поэтому устройство обеспечивает генерацию напряжений, благодаря которым и осуществляется измерение.

В большинстве случаев мегаомметр необходим для выяснения величин сопротивления в электроизоляции кабелей, электроцепей, трансформаторных установок, электродвигателей и других электрических установок. Изоляция представляет материал, который препятствует протеканию электротока в ненужном направлении. Необходимость проверки изоляции токопроводящих частей вызвана тем, чтобы не было короткого замыкания, возгорания, а также поражения людей электротоком.

Виды
Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания.
  • Аналоговые. Их часто именуют стрелочными устройствами. Главная их особенность в том, что в них встроена индивидуальная динамо-машина, которая запускается с помощью кругового движения рукоятки. Также предусмотрена шкала со стрелкой. Сопротивление измеряется благодаря магнитоэлектрическому действию. Стрелка крепится на оси, на которой также находится рамочная катушка, на которую действует магнитное поле постоянного магнита. Когда ток протекает по катушке, то наблюдается отклонение стрелки на некоторый угол. Величина угла зависит от напряжения и силы тока. Возможность подобного измерения определяется законом электромагнитной индукции.

К преимуществам стрелочного устройства относятся надежность и неприхотливость. В то же время прибор является морально устаревшим, ведь данный агрегат имеет существенные размеры и большую массу.

  • Цифровые. Данные измерители наиболее распространены. В них установлен мощный генератор импульсов, который работает с помощью полевых транзисторов. Подобные устройства оснащаются источником питания, они производят преобразование переменного тока в постоянный. В качестве источника тока может использоваться сеть либо аккумулятор. Измерение сопротивления осуществляется с помощью усилителя посредством сравнения падения напряжения в электроцепи с сопротивлением эталона.

Показатели отражаются на экране. В большинстве случаев предусмотрено сохранение результатов в памяти, дабы в дальнейшем была возможность сравнить данные. Электронное устройство имеет малый вес и небольшие габариты, благодаря чему можно выполнять разные электрические измерения. Но, чтобы работать с таким устройством, требуется достаточно высокая квалификация пользователя.

Кроме того, устройства отличаются друг от друга генерируемым напряжением и пределами измерений:
  • Рабочее напряжение достигает 500 Вольт и предела в 500 МОм;
  • 1000 Вольт и предела в 1000 МОм.
  • 2500 Вольт и предела в 2500 МОм.

Также устройства отличаются классом точности. Например, устройство М4100, которое пользуется значительной популярностью у профессионалов, функционирует с погрешностью максимум 1%. Ф4101 выделяется погрешностью не выше 2,5%. Данные показатели следует учитывать в особенности там, где нужна большая точность определения сопротивления. Подбирать средство для испытаний и тестирования электросистемы следует с учетом сопротивления и иных показателей.

Устройство
Мегаомметр любого вида имеет следующие элементы:

В стрелочных устройствах напряжение создается динамомашиной, которая заключена в корпус. Динамомашина запускается благодаря пользователю, который крутит ручку устройства с установленной частотой. В большинстве случаев частота вращении должна составлять двум оборотам в секунду. Цифровые устройства питаются от электросети, но в то же время могут работать от батареек или аккумулятора. Функционирует устройство благодаря закону Ома, который определяет силу тока как отношение напряжения к сопротивлению. Устройство мерит электроток, протекающий между двумя включенными объектами, к примеру, жила-земля, 2 жилы и так далее. Измерения осуществляются эталонным напряжением, оно известно наперед. Мегаомметр, учитывая напряжение и ток, легко определяет сопротивление изоляционного слоя, которое измеряет.

В качестве источника постоянного напряжения выступает генератор постоянного тока. Чтобы менять пределы измерения, предусмотрен тумблер-переключатель, который дает возможность коммутировать разные резисторы. Благодаря этому можно менять режим работы и выходное напряжение.

Принцип действия

Каждый материал, который не проводит ток, имеет сопротивление изоляции. Со временем она устаревает, либо повреждается. При этом повреждения могут возникать внезапно, иногда их невозможно увидеть. Однако процесс может привести к выходу из строя применяемого оборудования, могут возникнуть замыкания и пожары. К тому же отсутствие изоляции может повлечь появлению на электрическом оборудовании напряжения, которое будет опасно для жизни человека.

Именно для таких измеренй применяется мегаомметр, он создает на измерительных выводах напряжение необходимой величины, чтобы измерить ток, который проходит по цепи. Изначально для генерации напряжений применялись электромеханические машины. Необходимо было вращать рукоятку, дабы генератор вырабатывал напряжение. Главное достоинство таких устройств в том, что им не нужна сеть либо батарея. Измерительная система здесь аналоговая, применяется стрелка, которая демонстрирует показания на шкале.

Также существуют электронные приборы и микропроцессорные устройства. Последние включают измерители тока и напряжения, жидкокристаллический дисплей, микроконтроллер, клавиатуру, источник питания, импульсный преобразователь напряжения. С клавиатуры задается значение испытательного напряжения, после чего генератор создает импульсы тока. Проводятся измерения, полученное значение применяется для вычисления измеряемого сопротивления. Устройство имеет несколько диапазонов измерений, которые переключаются автоматически с помощью изменения коэффициента передачи.

Активный выпрямитель выполняет преобразование переменного тока в постоянный. Напряжение постоянного тока при измерении сопротивления преобразуется в дискретную форму посредством преобразователя частоты напряжения, после чего оно направляется в микроконтроллер. В микроконтроллере происходит обработка команд, которые идут с клавиатуры. Далее идет управление генератором, автоматическим переключением диапазонов. Микроконтроллер вычисляет и запоминает значения измеряемых сопротивлений.

В большинстве случаев в устройстве применяется двухстрочный жидкокристаллический дисплей. Стандартные сервисные функции экрана включают индикатор разряда батареи и выключателя питания в случае отсутствия манипуляций. Корпус выполняется из прочного диэлектрического пластика, на панели спереди располагается клавиатура и индикатор гнезда, куда подключается измерительные щупы. На торце корпуса находится разъем, предназначенный для подключения адаптера. Питание устройства осуществляется от встроенного аккумулятора. Подзарядка батареи осуществляется от бытовой электрической сети в 220 вольт.

Применение
Мегаомметр находит следующее применение:
  • Измерение изоляции электрических приборов, а также установок во время наладки и обслуживания в промышленных и лабораторных условиях.
  • Измерение сопротивления разъемов, изоляционных материалов, в том числе обмоток электромашин. В большинстве случаев устройство используется для проверки изоляции.
  • Измерение сопротивлений с целью проведения расчетов коэффициентов абсорбции, а также поляризации.

При работе мегаомметр создает напряжение, которое может быть опасным для пользователя. Поэтому следует проявлять осторожность. Для начала нужно обесточить оборудование или кабели, в которых нужно провести измерение сопротивления. В промышленности для работы с устройством допускаются только специалисты, которые имеют группу электробезопасности не меньше третьей. Во время измерения изоляции оборудования, к примеру, электрических двигателей, необходимо отключить их от сети. Затем цепи нужно заземлить. С этой целью к шине заземления подключается многожильный провод с хорошей изоляцией.

Мегаомметр. Виды и устройство. Работа и применение

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Виды

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм 2 , что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:
  • Щупы следует держать только за изолированные ручки, ограниченные упорами.
  • Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
  • Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
  • После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
  • После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
  • Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа. На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется. Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:
  • К проверяемым проводам, при необходимости теста на пробой между жилами.
  • К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются. При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений
  • Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
  • Подключить заземление.
  • Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.

  • Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
  • Снять заземление с тестируемого объекта.
  • Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
  • После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
  • Отключить щупы.
  • Нейтрализовать остаточное напряжение.
Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Как пользоваться мегаомметром

Измерение электрического сопротивления может выполняться разными приборами. Среди них довольно часто применяется мегаомметр, название которого состоит из трех частей. «Мега» означает миллион или 10 6 , «ом» – соответствует сопротивлению, а частица «метр» эквивалентна слову «измерять». Таким образом, диапазоном измерений этого прибора служат мегаомы. Начинающим электрикам рекомендуется, прежде чем пользоваться мегаомметром, изучить принцип работы, устройство и технические характеристики данного измерительного прибора.

Принцип действия мегаомметра

Работа мегаомметра основана на законе Ома для участка цепи, отображаемого в виде формулы I=U/R. Для измерения необходимы элементы, расположенные в корпусе устройства. Прежде всего, это источник напряжения с постоянной, откалиброванной величиной. Кроме того, мегаомметр дополняется измерителем тока и выходными клеммами.

В разных моделях конструкция источника напряжения может существенно изменяться. В старых мегаомметрах установлены простые ручные динамо-машины, а в новых применяются внешние или встроенные источники. Значение выходной мощности генератора и его напряжения могут изменяться в различных диапазонах или оставаться в фиксированном виде. К клеммам мегаомметра подключены соединительные провода, скоммутированные в измеряемую цепь. Надежный контакт обеспечивается зажимами – «крокодилами».

Амперметр, включенный в электрическую схему, измеряет величину тока, проходящего по цепи. Благодаря точному значению напряжения, шкала на измерительной головке размечена сразу в нужных единицах сопротивления. Это могут быть мегаомы или килоомы. Некоторые приборы оборудованы шкалой, показывающей оба значения. Новые модели мегаомметров, использующие цифровые сигналы, отображают полученные данные на дисплее.

Устройство мегаомметра

Типовой мегаомметр состоит из генератора постоянного тока, измерительной головки, тумблера-переключателя и токоограничивающих резисторов. Работа измерительной головки основана на взаимодействии рабочей и противодействующей рамок. Тумблер может выставляться на определенные пределы измерения. Он осуществляет коммутацию различных резисторных цепочек, изменяющих выходное напряжение и режим работы головки.

Все элементы заключены в прочный, герметичный диэлектрический корпус, оборудованный ручкой для более удобной переноски. Здесь же располагается портативная складывающаяся генераторная рукоятка. Чтобы начать вырабатывать напряжение, она раскладывается и вращается. На корпусе имеется рычаг управления тумблером и выходные клеммы, в количестве трех, к которым подключаются соединительные провода. Каждый выход имеет собственное обозначение: «З» — земля, «Л» — линия и «Э» — экран.

Клеммы «З» и «Л» применяются во всех случаях, когда требуется измерить сопротивление изоляции по отношению к контуру заземления. Вывод «Э» необходим для устранения воздействия токов утечки при измерение между кабельными жилами, расположенными параллельно или похожими токоведущими частями. Клемма «Э» работает совместно со специальным измерительным проводом, имеющим экранированные концы. Обычно она подключается к кожуху или экрану. С помощью этой клеммы производятся наиболее точные измерения. В некоторых моделях клеммы «Л» и «З» обозначаются соответствующей маркировкой «rx» и «-».

Принцип работы мегаомметров, использующих внутренние или внешние источники питания генератора, такой же, как и у конструкций с ручкой. Для того чтобы выдать напряжение на проверяемую схему, необходимо нажать кнопку и удерживать ее в этом состоянии. Существуют приборы, способные выдавать различные комбинации напряжения путем сочетания нескольких кнопок.

Современные мегаомметры отличаются более сложным внутренним устройством. Напряжение, выдаваемое генераторами разных конструкций, составляет примерный ряд величин: 100, 250, 500, 700, 1000 и 2500 В. Одни мегаомметры могут работать лишь в одном диапазоне, а другие – сразу в нескольких.

Значение выходной мощности мегаомметра, способны проверять изоляцию на высоковольтном промышленном оборудовании, во много раз выше, чем этот же параметр у моделей мегаомметров, способных проверять лишь бытовую проводку. Их размеры также заметно различаются между собой.

Опасность повышенного напряжения устройства

В работе с мегаомметром существуют специфические особенности, на которые следует обращать пристальное внимание. В первую очередь это связано с повышенным напряжением прибора. Встроенный генератор обладает выходной мощностью, достаточной не только для проверки изоляции, но и для получения серьезной электротравмы. Поэтому, в соответствии с правилами электробезопасности, использовать мегаомметр могут только подготовленные и обученные специалисты, не менее чем с 3-й группой допуска.

В процессе замеров повышенное напряжение охватывает проверяемый участок, а также клеммы и соединительные провода. Защита от этого обеспечивается щупами, имеющими усиленную изолированную поверхность. Они предназначены для установки на измерительные провода. Концы щупов ограничены запретной зоной с помощью предохранительных колец. Таким образом, предупреждается касание к ним открытых частей тела.

Для выполнения измерения на измерительных щупах предусмотрена специальная рабочая зона, за которую можно смело браться руками. Непосредственное подключение к схеме осуществляется зажимами «крокодил» с хорошей изоляцией. Запрещается использование других типов проводов и щупов. При выполнении измерительных работ, людей не должно быть на всем проверяемом участке. Данный вопрос особенно актуален в тех случаях, когда сопротивление изоляции измеряется в длинномерных кабелях, протяженностью до нескольких километров.

Влияние наведенного напряжения

Электрическая энергия, проходящая по проводам ЛЭП, создает значительное магнитное поле. Оно изменяется в соответствии с синусоидальным законом и способствует наведению в металлических проводниках вторичной электродвижущей силы и тока I2. В случае большой протяженности кабеля, наведенное напряжение достигает значительной величины.

Данный фактор оказывает существенное влияние на точность проводимых измерений. Дело в том, что в этом случае неизвестна величина и направление электрического тока, протекающего через измерительный прибор. Данный ток появляется под влиянием наведенного напряжения и его значение добавляется к собственным показаниям мегаомметра, полученным через калиброванное напряжение генератора. В итоге образуется сумма двух неизвестных токовых величин, и данная метрологическая задача становится неразрешимой. Поэтому измерение сопротивления изоляции сетей при наличии любого напряжения является совершенно бессмысленным занятием.

Пристальное внимание к наведенному напряжению объясняется реальной возможностью электрического травматизма. Поэтому все работники должны строго соблюдать установленные правила безопасности.

Действие остаточного напряжения

При выдаче генератором мегаомметра напряжения, поступающего в измеряемую сеть, между проводом и контуром заземления возникает разность потенциалов. Это приводит к образованию емкости, наделенной определенным зарядом.

После того как измерительный провод отключается, цепь мегаомметра становится разорванной. За счет этого потенциал частично сохраняется, поскольку в проводе или шине создается емкостной заряд. В случае касания этого участка, человек может получить электротравму от разряда тока, проходящего через тело. Для того чтобы избежать подобных неприятностей, следует использовать переносное заземление. Его рукоятка должна быть заизолирована, что дает возможность безопасно снимать емкостное напряжение.

Перед тем как подключать мегаомметр для замеров изоляции, необходимо чтобы в проверяемой схеме отсутствовал остаточный заряд или напряжение. Для этого существуют специальные индикаторы или вольтметр с соответствующим номиналом. С помощью мегаомметра можно выполнять самые разные замеры. Например, изоляция в десятижильном кабеле вначале проверяется относительно земли, а затем измеряется каждая жила. Качество изоляции определяется по очереди между всеми жилами. Во время каждого измерения следует использовать переносное заземление.

Чтобы обеспечить быструю и безопасную работу, заземляющий проводник изначально одним концом соединяется с контуром заземления. В таком положении он остается до конца работ. Другим концом проводник контактирует с изоляционной штангой. Именно при ее непосредственном участии накладывается заземление, чтобы снять остаточный заряд.

Безопасная эксплуатация мегаомметра

Любые измерения следует производить только исправным мегаомметром. Устройство должно быть испытанным в лаборатории, где проверяется его собственная изоляция и все комплектующие части. Для испытаний применяется повышенное напряжение, после чего мегаомметру выдается разрешение на работу в течение определенного, ограниченного срока.

С целью поверки мегаомметр направляется в метрологическую лабораторию, где специалисты определяют его класс точности. Прохождение контрольных замеров подтверждается клеймом, наносимым на корпус прибора. В процессе дальнейшей эксплуатации должна соблюдаться сохранность и целостность клейма, особенно даты и номера специалиста, проводившего поверку. В противном случае устройство автоматически попадет в категорию неисправных.

Правильная область применения также гарантирует безопасность при работе с мегаомметром. Перед каждым замером определяется величина выходного напряжения. В первую очередь устройство применяется для испытаний изоляции. С этой целью для проверяемого участка создаются экстремальные условия, когда производится подача не номинального, а завышенного напряжения. Временной период также довольно продолжительный. Это способствует своевременному выявлению возможных дефектов и недопущение их в последующей эксплуатации.

Каждая схема, подлежащая проверке, имеет свои особенности, влияющие на безопасную работу мегаомметра. Поэтому перед подачей на нужный участок высокого напряжения, нужно исключить все неисправности и поломки составляющих элементов. Современное оборудование буквально насыщено полупроводниками, конденсаторами, измерительными и микропроцессорными приборами. Они не рассчитаны на высокое напряжение, создаваемое генератором мегаомметра. Перед проверкой все подобные устройства шунтируются или вовсе извлекаются из схемы. По окончании замеров схема восстанавливается и приводится в рабочее состояние.

Сопротивление изоляции: как правильно измерить

Перед измерением сопротивления нужно внимательно изучить схему электроустановки, подготовить средства защиты и сам прибор в исправном состоянии. Проверяемый участок должен быть заранее выведен из работы.

Проверка исправности мегаомметра происходит следующим образом. Выводы измерительных проводов закорачиваются между собой. После этого к ним от генератора подается напряжение. В случае исправности прибора результаты измерений закороченной цепи равны нулю. Далее концы проводов разъединяются, отводятся в стороны, после чего делается повторный замер. В норме на шкале отображается символ бесконечности, показывающий сопротивление изоляции в воздушном промежутке между измерительными концами.

Непосредственное измерение сопротивления изоляции выполняется в строго определенной последовательности. Прежде всего, переносное заземление нужно подсоединить к контуру. Напряжение на проверяемом участке должно отсутствовать. Далее собирается схема измерения прибора, а переносное заземление снимается.

На схему подается калиброванное напряжение до того момента, пока не выровняется емкостный заряд. Далее фиксируется отсчет, после чего напряжение снимается. Чтобы снять остаточный заряд, накладывается переносное заземление. По окончании замеров соединительный провод отключается от схемы, а заземление снимается.

Для замера сопротивления изоляции мегаомметром используется наибольший предел МΩ. Если данной величины недостаточно, необходимо воспользоваться более точным диапазоном. Все дальнейшие цепочки измерений должны выполняться в такой же последовательности. Некоторые конструкции мегаомметров могут работать в прерывистом режиме. В этом случае на протяжении одной минуты выдается напряжение, после чего в течение двух минут выдерживается пауза.

При наличии в измерительных приборах стрелочного индикатора, для всех замеров используется горизонтальная ориентация корпуса. Нарушение этого требования приводит к дополнительным погрешностям. Современные цифровые мегаомметры могут работать в любом положении.

Мегаомметр — друг инженера-электрика

краткое содержание статьи:

Мегаомметр – это прибор для измерения сопротивления изоляции, который подает постоянное напряжение величиной 100, 250, 500, 1000, 2500, 5000В. Это универсальный переносной прибор, предназначенный также для испытаний повышенным напряжением. Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование. В общем, везде где есть изоляция, применяют мегаомметр. Данные приборы бывают ручные, цифровые, аналоговые, электронные, механические, высоковольтные.

Сопротивление изоляции, физика процесса

Наиболее часто встречающимся видом измерения в моей практике является измерение сопротивление изоляции. Данный вид измерения можно производить на кабеле (до и после высоковольтных испытаний), обмотке статора турбогенератора, электродвигателе, трансформаторе, даже в релейной защите мегерить цепи приходится постоянно. В общем, на любом электрооборудовании, которое имеет изоляцию, необходимо следить за её величиной и выявлять возможные несоответствия для предотвращения возможных неблагоприятных для оборудования последствий.

Поговорим о физической модели сопротивления изоляции. Более подробно о классах и видах изоляции будет написано в отдельной статье. Уточним же, что факторами, портящими изоляцию являются токи, протекающие в оборудовании и сверхтоки (пусковые, токи кз). В этом материале я остановлюсь на схеме замещения изоляции. Это будет схема, состоящая из двух активных сопротивлений и двух емкостей. Значит, что мы имеем:

  • С1 — геометрическая емкость
  • С2- абсорбционная емкость
  • R1 – сопротивление изоляции
  • R2 – сопротивление, потери в котором вызываются абсорбционными токами

Зачем Вам это знать? Ну, я не знаю, возможно, покрасоваться перед не знающими эти основы людьми. Или же, чтобы понять характер прохождения постоянного тока через изоляцию.

Первая цепь состоит из емкости С1. Эта емкость называется геометрической, она характеризуется геометрическими характеристиками изоляции, её расположения относительно земли. Эта емкость разряжается мгновенно, при заземлении изоляции после испытания. Та самая бдыщ, искра при поднесении заземления к испытуемой фазе после опыта.

Вторая цепь имеет в своем составе два элемента – емкость С2 и активное сопротивление R2. Эта цепь имитирует потери при подаче на изоляцию переменного напряжения. R2 характеризует строение и качество изоляции. Чем более изоляция потрепана, тем меньшая величина R2. Емкость С2 называется абсорбционной емкостью. Эта емкость заряжается, при подаче постоянного напряжения, не мгновенно, а за время пропорциональное произведению R2 на С2. Чем лучше диэлектрические свойства изоляции, тем дольше будет заряжаться емкость С2, потому что величина R2 будет больше у здоровой изоляции. В общем, эта емкость отвечает на вопрос, почему после искры надо держать заземление еще пару минут на испытуемой жиле. Она разряжается медленно и заряжается не мгновенно.

Третья ветка состоит из активного сопротивления R3, которое характеризует ток утечки изоляции и потери. Ток возрастает при увлажнении изоляции, пропорционален площади изоляции и обратно пропорционален толщине изоляции. Вот такая электрическая модель изоляции.

История развития мегаомметра

Поговорим про историю развития мегаомметров. Откуда взялось такое название? Вероятно из-за названия измеряемой величины. Кстати, также мегаомметр называют мегер, или говорят промегерить цепь. Знакомо? Оказывается, и возможно, вы это знали, это название происходит от названия древнейшей фирмы по производству измерительного оборудования под названием «Megger». Эта компания появилась еще в 19 веке, а первые тестеры выпускали еще в 1951 году.

Первые мегаомметры, тогда еще мегомметры, были с ручками. Ты крутишь ручку, вырабатывается постоянное напряжение, и ты производишь испытания. Крутить надо было с частотой 120 об/мин. Однако, долго крутить могли не все. Ведь измерения необходимо производить одну минуту, для определения коэффициента абсорбции. Поэтому наука шагнула вперед, и появились аналогичные мегаомметры, но с питанием от сети и кнопкой подачи напряжения. Держать кнопку куда удобнее, чем крутить ручку. Одн

Для чего нужен мегаомметр - Морской флот

Мегаомметр в Викисловаре

Мегаомме́тр (от мегаом и -метр; устаревшее название — мего́мметр) — электроизмерительный прибор, предназначенный для измерения больших значений сопротивлений. Отличается от омметра тем, что при измерении сопротивления в измеряемую цепь подаётся относительно высокое напряжение (в большинстве моделей — 100, 500, 1000 или 2500 вольт).

Мегомметр — устаревшее название мегаомметра. В соответствии с ГОСТ 2.105 в документах не допускается применение оборотов разговорной речи, техницизмов, произвольных словообразований.

В приборах ранних конструкций для получения испытательных высоких напряжений обычно используется встроенный электромеханический генератор постоянного напряжения с ручным приводом от рукоятки, генератор работает по принципу динамо-машины. В настоящее время в мегаомметрах в качестве источника постоянного высокого испытательного напряжения применяется электронный инвертор с выпрямителем, питаемый от встроенных в прибор аккумуляторов или сменных гальванических элементов.

В качестве индикатора в мегаомметрах ранних конструкций применялись стрелочные логометры.

Обычно мегаомметр используется для измерения сопротивления изоляции высоковольтных силовых кабелей.

Также мегаомметр используется для измерения высокого сопротивления изолирующих материалов (диэлектриков) проводов и кабелей, электрических разъёмов, межобмоточного сопротивления трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. По измеренным сопротивлениям вычисляют коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции).

Измерение мегаомметром сопротивления изоляции [ править | править код ]

Сопротивление изоляции характеризует её состояние в данный момент времени и может изменяться от влияния внешних условий, так как зависит от ряда факторов, основными влияющими факторами являются температура и влажность изоляции в момент проведения измерения.

В ГОСТ 183-74 нормы на допустимое минимальное сопротивления изоляции не нормируются, так как абсолютных критериев минимально допустимого сопротивления изоляции не существует. Они обычно установливаются в стандартах на конкретные виды машин или в технических условиях на изделия или материалы с обязательным указанием температуры, при которой должны проводиться измерения, и методики пересчета измеренного сопротивления, приведенного к стандартным условиям, если измерения проводились при иной температуре обмоток.

Измерение сопротивления изоляции обмоток устанавливает возможность проведения испытаний изоляции рабочим высоким напряжением без риска электрического пробоя исправной, но имеющей повышенную влажность изоляции.

Измерения проводятся мегаомметром, испытательное напряжение которого выбирается в зависимости от номинального рабочего напряжения испытуемой изоляции. Для устройств с номинальным напряжением до 500 В (660) В применяют мегаомметры на 500 В, для устройств с напряжением до 3000 В — мегаомметры на 1000 В, для устройств с номинальным напряжением 3000 В и более — мегаомметры на 2500 В и выше.

О степени увлажнённости изоляции судят не только по значению сопротивления в момент измерения, но и по характеру изменения показания мегаомметра в процессе измерения, которое обычно проводят в течение 1 мин. При этом запись показаний прибора производят спустя 15 с после подачи испытательного напряжения (время достаточное для установления показаний), это сопротивление обозначается R15" и в конце измерения — через 60 с после начала — обозначение R60". Отношение этих показаний R60"/R15" называют коэффициентом абсорбции (КА). Его значение определяет отношение тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции КА близок к 1. При сухой изоляции величина R60" на 30—50 % больше, чем величина R15".

Мегаомметром измеряется также сопротивление изоляции термопреобразователей, встроенных в электрические машины, и сопротивление изоляции проводов, соединяющих термопреобразователи с внешними зажимами.

Сопротивление изоляции термопреобразователей измеряется относительно корпуса устройства и относительно обмоток машины. Эта изоляция не предназначена для работы при высоких напряжениях обмоток машины, поэтому измерение её сопротивления должно проводиться прибором с номинальным напряжением не выше 250 В.

Помимо сопротивления изоляции обмоток при проведении испытаний на месте установки машины измеряют также сопротивление изоляции подшипников, которая устанавливается для предотвращения протекания токов подшипников машинах со стояковыми подшипниками [ прояснить ] .

Таким образом, сопротивление изоляции разных обмоток одной и той же машины, имеющих разное номинальное напряжение, например обмоток статора и ротора синхронного двигателя, нужно измерять разными мегаомметрами с различными номинальными напряжениями, либо мегаомметром с переключаемым испытательным напряжением.

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Виды

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Как выбрать мегаомметр? - Металл

Мегаомметр. Виды и устройство. Работа и применение. Особенности

Мегаомметр– специализированный прибор, предназначенный для выполнения замеров сопротивления.

В отличие от омметра, данное устройство получило название вследствие особенностей функционального назначения устройства.

«Мега» означает тысяча, а это значит, что прибор применяется с целью нахождения сопротивлений высоких значений. Поэтому устройство обеспечивает генерацию напряжений, благодаря которым и осуществляется измерение.

В большинстве случаев мегаомметр необходим для выяснения величин сопротивления в электроизоляции кабелей, электроцепей, трансформаторных установок, электродвигателей и других электрических установок.

Изоляция представляет материал, который препятствует протеканию электротока в ненужном направлении.

Необходимость проверки изоляции токопроводящих частей вызвана тем, чтобы не было короткого замыкания, возгорания, а также поражения людей электротоком.

Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания

  • Аналоговые. Их часто именуют стрелочными устройствами. их особенность в том, что в них встроена индивидуальная динамо-машина, которая запускается с помощью кругового движения рукоятки. Также предусмотрена шкала со стрелкой. Сопротивление измеряется благодаря магнитоэлектрическому действию. Стрелка крепится на оси, на которой также находится рамочная катушка, на которую действует магнитное поле постоянного магнита. Когда ток протекает по катушке, то наблюдается отклонение стрелки на некоторый угол. Величина угла зависит от напряжения и силы тока. Возможность подобного измерения определяется законом электромагнитной индукции.

К преимуществам стрелочного устройства относятся надежность и неприхотливость.

В то же время прибор является морально устаревшим, ведь данный агрегат имеет существенные размеры и большую массу.

  • Цифровые. Данные измерители наиболее распространены. В них установлен мощный генератор импульсов, который работает с помощью полевых транзисторов. Подобные устройства оснащаются источником питания, они производят преобразование переменного тока в постоянный. В качестве источника тока может использоваться сеть либо аккумулятор. Измерение сопротивления осуществляется с помощью усилителя посредством сравнения падения напряжения в электроцепи с сопротивлением эталона.

Показатели отражаются на экране. В большинстве случаев предусмотрено сохранение результатов в памяти, дабы в дальнейшем была возможность сравнить данные. Электронное устройство имеет малый вес и небольшие габариты, благодаря чему можно выполнять разные электрические измерения. Но, чтобы работать с таким устройством, требуется достаточно высокая квалификация пользователя.

Кроме того, устройства отличаются друг от друга генерируемым напряжением и пределами измерений:

  • Рабочее напряжение достигает 500 Вольт и предела в 500 МОм;
  • 1000 Вольт и предела в 1000 МОм.
  • 2500 Вольт и предела в 2500 МОм.

Также устройства отличаются классом точности.

Например, устройство М4100, которое пользуется значительной популярностью у профессионалов, функционирует с погрешностью максимум 1%. Ф4101 выделяется погрешностью не выше 2,5%. Данные показатели следует учитывать в особенности там, где нужна большая точность определения сопротивления.

Подбирать средство для испытаний и тестирования электросистемы следует с учетом сопротивления и иных показателей.

Мегаомметрлюбого вида имеет следующие элементы:

В стрелочных устройствах напряжение создается динамомашиной, которая заключена в корпус. Динамомашина запускается благодаря пользователю, который крутит ручку устройства с установленной частотой.

В большинстве случаев частота вращении должна составлять двум оборотам в секунду. Цифровые устройства питаются от электросети, но в то же время могут работать от батареек или аккумулятора.

Функционирует устройство благодаря закону Ома, который определяет силу тока как отношение напряжения к сопротивлению. Устройство мерит электроток, протекающий между двумя включенными объектами, к примеру, жила-земля, 2 жилы и так далее.

Измерения осуществляются эталонным напряжением, оно известно наперед.  Мегаомметр, учитывая напряжение и ток, легко определяет сопротивление изоляционного слоя, которое измеряет.

В качестве источника постоянного напряжения выступает генератор постоянного тока. Чтобы менять пределы измерения, предусмотрен тумблер-переключатель, который дает возможность коммутировать разные резисторы. Благодаря этому можно менять режим работы и выходное напряжение.

Принцип действия

Каждый материал, который не проводит ток, имеет сопротивление изоляции. Со временем она устаревает, либо повреждается. При этом повреждения могут возникать внезапно, иногда их невозможно увидеть.

Однако процесс может привести к выходу из строя применяемого оборудования, могут возникнуть замыкания и пожары.

К тому же отсутствие изоляции может повлечь появлению на электрическом оборудовании напряжения, которое будет опасно для жизни человека.

Именно для таких измеренй применяется мегаомметр, он создает на измерительных выводах напряжение необходимой величины, чтобы измерить ток, который проходит по цепи. Изначально для генерации напряжений применялись электромеханические машины.

Необходимо было вращать рукоятку, дабы генератор вырабатывал напряжение. Главное достоинство таких устройств в том, что им не нужна сеть либо батарея.

Измерительная система здесь аналоговая, применяется стрелка, которая демонстрирует показания на шкале.

Также существуют электронные приборы и микропроцессорные устройства. Последние включают измерители тока и напряжения, жидкокристаллический дисплей, микроконтроллер, клавиатуру, источник питания, импульсный преобразователь напряжения.

С клавиатуры задается значение испытательного напряжения, после чего генератор создает импульсы тока. Проводятся измерения, полученное значение применяется для вычисления измеряемого сопротивления.

Устройство имеет несколько диапазонов измерений, которые переключаются автоматически с помощью изменения коэффициента передачи.

Активный выпрямитель выполняет преобразование переменного тока в постоянный.

Напряжение постоянного тока при измерении сопротивления преобразуется в дискретную форму посредством преобразователя частоты напряжения, после чего оно направляется в микроконтроллер.

В микроконтроллере происходит обработка команд, которые идут с клавиатуры. Далее идет управление генератором, автоматическим переключением диапазонов. Микроконтроллер вычисляет и запоминает значения измеряемых сопротивлений.

В большинстве случаев в устройстве применяется двухстрочный жидкокристаллический дисплей. Стандартные сервисные функции экрана включают индикатор разряда батареи и выключателя питания в случае отсутствия манипуляций.

Корпус выполняется из прочного диэлектрического пластика, на панели спереди располагается клавиатура и индикатор гнезда, куда подключается измерительные щупы. На торце корпуса находится разъем, предназначенный для подключения адаптера. Питание устройства осуществляется от встроенного аккумулятора.

Подзарядка батареи осуществляется от бытовой электрической сети в 220 вольт.

Мегаомметрнаходит следующее применение:

  • Измерение изоляции электрических приборов, а также установок во время наладки и обслуживания в промышленных и лабораторных условиях.
  • Измерение сопротивления разъемов, изоляционных материалов, в том числе обмоток электромашин. В большинстве случаев устройство используется для проверки изоляции.
  • Измерение сопротивлений с целью проведения расчетов коэффициентов абсорбции, а также поляризации.

При работе мегаомметр создает напряжение, которое может быть опасным для пользователя. Поэтому следует проявлять осторожность.

Для начала нужно обесточить оборудование или кабели, в которых нужно провести измерение сопротивления. В промышленности для работы с устройством допускаются только специалисты, которые имеют группу электробезопасности не меньше третьей.

Во время измерения изоляции оборудования, к примеру, электрических двигателей, необходимо отключить их от сети. Затем цепи нужно заземлить. С этой целью к шине заземления подключается многожильный провод с хорошей изоляцией.

Измерение сопротивления изоляции мегаомметром: пошаговая методика измерения

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки.

Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен — зафиксировать проблему, но не определить ее масштаб.

Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

  • Аналоговые (электромеханические) — мегаомметры старого образца.Аналоговый мегаомметр
  • Цифровые (электронные) – современные измерительные устройства.Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

  • Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
  • На отображаемые данные влияет равномерность вращения динамо-машины.
  • Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
  • Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов.

Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло.

Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Испытуемый объектУровень напряжения (В)Минимальное сопротивление изоляции (МОм)
Проверка электропроводки1000,00,5>
Бытовая электроплита1000,01,0>
РУ, Электрические щиты, линии электропередач1000,0-2500,01,0>
Электрооборудование с питанием до 50,0 вольт100,00,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с номинальным напряжением до 100,0 вольт250,00,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с питанием до 380,0 вольт500,0-1000,00,5 или более в зависимости от параметров, указанных техническом паспорте
Оборудование до 1000,0 В2500,00,5 или более в зависимости от параметров, указанных техническом паспорте

Перейдем к методике измерений.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий.

Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека.

Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку.

Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток.

Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи.

Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм2.

Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

  • Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке.Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

  • Каждый из проводов проверяется относительно земли.
  • Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

  1. Подготовительный этап (полностью описан выше).
  2. Установка переносного заземления для снятия электрического заряда.
  3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
  4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
  5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
  6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
  7. Отключение переносного заземления с тестируемого объекта.
  8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
  9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
  10. Снимаем остаточное напряжение при помощи переносного заземления.
  11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

  • При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
  • Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
  • При подключении щупов необходимо касаться их изолированных участков (рукоятей).
  • После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
  • Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

Мегаомметр. Виды и устройство. Работа и применение

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы.

Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах.

Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей.

Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания.

Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора.

В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм2, что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:

  • Щупы следует держать только за изолированные ручки, ограниченные упорами.
  • Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
  • Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
  • После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
  • После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
  • Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа.

На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется.

Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:

  • К проверяемым проводам, при необходимости теста на пробой между жилами.
  • К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются.

При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений

  • Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
  • Подключить заземление.
  • Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.
  • Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
  • Снять заземление с тестируемого объекта.
  • Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
  • После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
  • Отключить щупы.
  • Нейтрализовать остаточное напряжение.

Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Проверка изоляции электродвигателя

  • Перед измерением двигатель необходимо обесточить.
  • Открыть крышку двигателя с выводами обмоток.
  • Установить напряжение для теста 500 вольт для двигателей, эксплуатирующихся под напряжением до 1000 вольт.
  • Один щуп подключить на корпус мотора, другой по очереди ко всем выводам. Также проверяется исправность соединения обмоток друг с другом, подключая щупы парами к разным обмоткам.

Эволюция мегаомметров. Анализ рынка измерителей сопротивления электроизоляции

Уважаемые читатели!

Продолжаем серию статей, посвященных анализу рынка измерительного и диагностического оборудования.

Российский рынок измерительного и диагностического оборудования постоянно растет, предложений аналогичных по свойствам и назначению приборов и установок становится все больше.

С одной стороны, конкуренция между производителями оборудования очень выгодна потребителю, так как способствует появлению на рынке современного высокотехнологичного оборудования по адекватной цене.

С другой стороны, такое разнообразие сильно затрудняет процесс выбора оборудования: чем больше предложений, тем сложнее принять решение в пользу того или иного варианта.

Для того, чтобы вы могли свободно ориентироваться в огромном море предложений, поступающих от производителей оборудования, мы пригласили на роль эксперта и автора данной рубрики руководителя отдела маркетинга компании ЭЛЕКТРОНПРИБОР, специализирующейся на комплексных поставках диагностического оборудования для нужд энергетики, Ирину Кузьменко. В предыдущем номере журнала мы говорили о трассопоисковой технике, а в сегодняшней статье речь пойдет о мегаомметрах.

Казалось бы, мегаомметр настолько простой, популярный и всем известный прибор, что это не тема для обсуждения, а тем более для отдельной статьи. Однако, на наш взгляд, здесь есть о чем поговорить.

Принцип работы мегаомметра — измерение сопротивления на высоких напряжениях, которые генерирует сам прибор.

Самые старые модели мегаомметров обладают встроенным механическим генератором, работающим по принципу динамомашины и аналоговой индикацией. Внешне мегаомметр со встроенным генератором выглядит как компактный прибор с расположенной на корпусе ручкой, которую необходимо вращать перед началом измерений.

Следующей ступенью усовершенствования данного прибора являются мегаомметры, выполненные в виде электронных устройств с батарейным типом питания, сначала с аналоговой индикацией, а затем — с цифровой, с использованием жидкокристаллических дисплеев и других современных типов экранов.

Последним шагом в усовершенствовании мегаомметров стало добавление функций, позволяющих автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (степени старения изоляции).

Интересно, что несмотря на кажущиеся неоспоримыми преимущества мегаомметров в современном исполнении, мегаомметры со встроенным механическим генератором благополучно дожили до наших дней, по-прежнему продаются и находят свое применение у специалистов по самым разнообразным причинам: от «мы привыкли работать с такими приборами» до эксплуатации в условиях, при которых современные мегаомметры с жидкокристаллическим дисплеем и аккумуляторами применять нельзя, например, в сильный мороз.

Емкость рынка мегаомметров очень велика: у специалистов, занимающихся обслуживанием электрооборудования, может не быть сложных диагностических приборов и комплексов, но мегаомметр должен быть обязательно.

С чего начинается практически любая диагностическая процедура? Конечно же, с измерения сопротивления изоляции.

Спрос рождает предложение: нам известны как минимум 12 производителей мегаомметров из России, Белоруссии, Украины, Тайваня, Китая, Японии, Словении, Польши, Великобритании, Германии, Франции и США, представляющие потребителям в общей сложности более 170 моделей.

Среди данных моделей примерно 15% занимают модели с аналоговой индикацией (4% со встроенным генератором и 11% с батарейным типом питания) и 85% с цифровой индикацией (из них 16,5% с функциями измерения коэффициентов абсорбции и поляризации).

Поговорим о том, как выбрать из предложенных рынком 170 моделей мегаомметров одну единственную, а также о значимости факторов, на которые обычно обращает внимание покупатель.

Читатели, которые следят за циклом наших статей, уже знают, что мы всегда рекомендуем выбирать приборы по характеристикам, значимым для качественного проведения измерений, в сочетании с доступностью для вашего бюджета.

Для мегаомметров такими характеристиками в первую очередь являются: предполагаемые условия эксплуатации, максимальное тестовое напряжение, диапазонизмерения сопротивления, необходимость измерения коэффициентов абсорбции и поляризации, факт включения прибора в Государственный реестр средств измерений.

Кроме вышеперечисленных факторов многие потребители ставят в разряд значимых такие моменты, как страна происхождения прибора и известность бренда.

Страна происхождения

В последние десятилетия в нашем сознании закрепилось мнение, что есть европейское, американское, японское качество, а есть китайское, украинское или российское, с подтекстом, что качество приборов первой группы производителей высокое, а второй — низкое.

Возможно, когда-то это было справедливо, однако все мы знаем, что сегодня в результате всеобщей глобализации экономики многие производители перенесли производство приборов в Китай, либо осуществляют сборку на месте из комплектующих китайского производства.

Таким образом, покупая мегаомметр китайской фирмы вы совершенно определенно приобретаете прибор китайского производства, покупая европейский прибор вы приобретаете европейский бренд и под ним — прибор, возможно произведенный в Китае или прибор, произведенный в стране, указанной как изготовитель, но собранный из китайских комплектующих.

Высокая цена прибора по сравнению с аналогами может указывать на европейскую или американскую сборку, но не гарантирует ее, так как существует также понятие стоимости бренда, когда покупатель платит не только за расходы на производство и доставку прибора, но и за известность торговой марки.

Таким образом, при выборе мегаомметра не стоит делать серьезный акцент на страну происхождения, за исключением тех случаев, когда у вас есть личные предпочтения, и вы хотите пользоваться прибором под американским или европейским брендом.

Бренд фирмы-производителя

Также достаточно условно качество и работоспособность купленного вами прибора будут зависеть от бренда фирмы, его предлагающей. Как бы ни был известен производитель, как бы хорошо ни была реализована у него система контроля качества, небольшое количество гарантийных ремонтов есть у всех: любая техника, даже очень хорошая, иногда ломается.

Выбор в пользу того или иного бренда — вопрос личных предпочтений, привычки, удобства использования — реализация интерфейса у всех производителей разная. Мы советуем вам посещать выставки, чтобы иметь возможность подержать в руках приборы разных производителей и понять, с чем именно вам будет удобно работать.

Стоимость бренда и ценность предложения

Стоимость мегаомметров с одними и теми же характеристиками у разных производителей может отличаться в несколько раз. Это и есть та пресловутая стоимость бренда, о которой мы говорили выше, некая виртуальная ценность, которую потребитель платит за известность компании — производителя.

Помимо стоимости бренда, которая определяет порядок цен, конкретная цена на ту или иную модель мегаомметра в линейке производителя зависит от характе- .

ристик прибора и его возможностей: максимального тестового напряжения и его диапазона, диапазона измерения сопротивления, наличия или отсутствия функции измерения коэффициентов абсорбции и поляризации. Чем больше возможностей у прибора, тем выше цена.

Таким образом, порядок цен на приборы разных производителей зависит от стоимости его бренда и позиционирования на рынке, а порядок цен на приборы в линейке одного и того же производителя — от возможностей той или иной модели.

Предполагаемые условия эксплуатации

Условия эксплуатации — важный фактор, который нужно учитывать при выборе мегаомметра. На одной из выставок посетитель нашего стенда пожаловался на плохое качество прибора с цифровой индикацией.

Когда мы спросили, что именно по его мнению является недостатком данного прибора, последовал ответ: «На морозе не работает.

Везу на подстанцию за пазухой, грею, на месте достаю, работаю 15-20 минут — и прибор отключается».

Мегаомметры с цифровой индикацией и современными типами дисплеев являются несомненным достижением приборостроительной отрасли, но они не предназначены для работы в экстремальных условиях.

Если в вашем регионе суровые зимы, и вы предполагаете работать на улице, остановите свой выбор на моделях с аналоговой индикацией и батарейным питанием, либо на моделях со встроенным  механическим  генератором,  являющихся абсолютно энергонезависимыми и  способных производить измерения в любых погодных условиях.

Измерение коэффициентов абсорбции и поляризации

Функция измерения коэффициентов абсорбции и поляризации реализована только в моделях мегаомметров с цифровой   индикацией,   причем далеко не во всех. Если вы хотите, чтобы прибор обеспечивал автоматическое выполнение данных функций, внимательно изучайте техническое описание — в нем должно быть указано что прибор обладает такой способностью.

Максимальная величина и диапазон тестового напряжения, диапазон измерения сопротивления

Одними из самых значимых характеристик для мегаомметра являются максимальная величина и диапазон тестового напряжения, а также диапазон измерения сопротивления.

Обычно опытные специалисты хорошо знают, какие технические параметры мегаомметра требуются им для работы на подконтрольных объектах, и в этой части проблем с выбором не возникает, тем более, что при огромном количестве предложений прибор с нужными характеристиками находится обязательно.

Наиболее популярными моделями для энергетической отрасли являются мегаомметры с максимальным тестовым напряжением 2500 В, позволяющие производить измерения по имеющимся в отрасли предписаниям и стандартам, однако наблюдается очевидная тенденция увеличения спроса на мегаомметры с максимальным тестовым напряжением 5000 В и 10 000 В.

Желаем всем, прочитавшим статью, удачного приобретения мегаомметра!

Подразделение аналитики и маркетинга
ООО «ЭЛЕКТРОНПРИБОР»
www.electronpribor.ru

Выбор МЕГАОММЕТРА

Для защиты людей от поражения электрическим током при повреждении изоляции в электроустановках потребителей, необходим периодический контроль состояния изоляции электропроводок, кабелей, электроустановок и т. д.

Измерение сопротивления изоляции и коэффициента абсорбции производится с помощью мегаомметра (мегомметра).

Мегаомметр представляет собой прибор, измеряющий сопротивление изоляций по постоянному току.

Источником постоянного тока до недавнего времени служил встроенный в мегаомметр генератор с постоянными магнитами, вращаемый от руки или электроприводом.

С развитием техники цифровые мегаомметры стали оснащаться электронными преобразователями, с питанием от адаптера или аккумулятора (например ЦС0202 и т.д.), что привело к уменьшению размера прибора.

Какой же мегаомметр выбрать? Выбор типа мегаомметра можно разделить на несколько критериев.

ПРИМЕНЕНИЕ

Выбор типа мегаомметра производится в зависимости от номинального сопротивления объекта (силовые кабели 1—1000, коммутационная аппаратура 1000—5000, силовые трансформаторы 10—20 000, электрические машины 0,1—1000, фарфоровые изоляторы 100— 10 000 МОм), его параметров и номинального напряжения.

Как правило, для измерения сопротивления изоляции оборудования номинальным напряжением до 1000 В (цепи вторичной коммутации, двигатели и т. д.

) используют мегаомметры на номинальное напряжение 100, 250, 500 и 1000 В ( ЭС0202/1Г, ЦС0202) , а в электрических установках с номинальным напряжением более 1000 В применяют мегаомметры на 1000 и 2500 В (ЭС0202/2Г, ЭС0210, ЦС0202).

ПРОСТОТА ИСПОЛЬЗОВАНИЯ

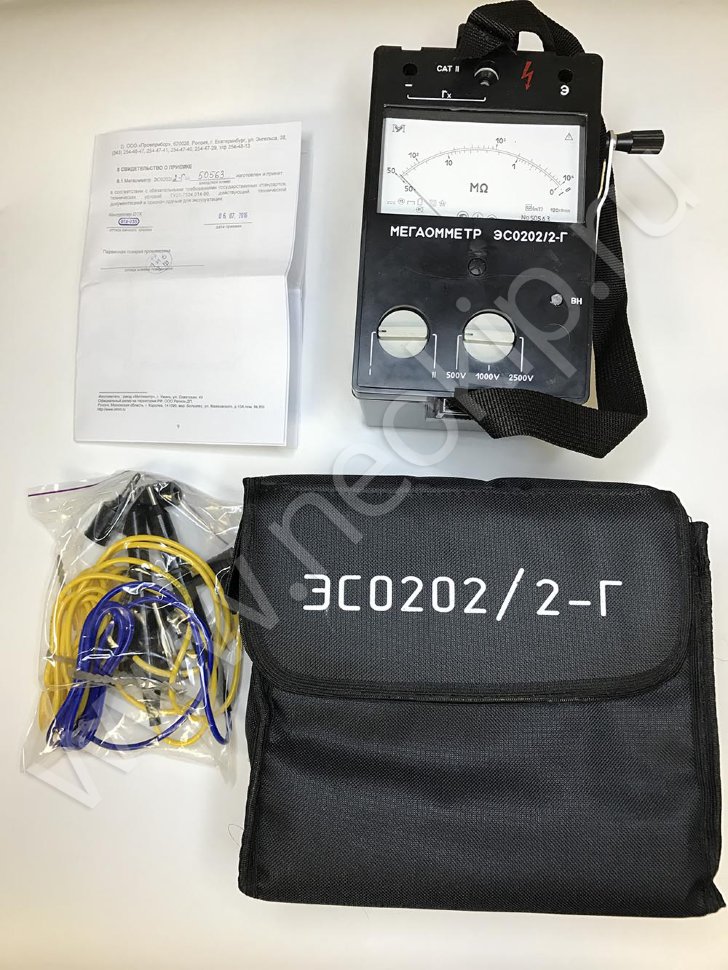

Какой вид дисплея: стрелочный циферблат (ЭС0202, ЭС0210, М419, Ф4106), цифровой жидкокристаллический (ЦС0202) или светодиодный дисплей, вспомогательные устройства: подсветка, комплектация (все мегаомметры Уманского завода Мегомметр).

РЕЖИМ ЭКСПЛУАТАЦИИ

Какие климатические условия эксплуатации (ЦС0202-2 дла севера)?

Должен ли этот прибор всегда быть под рукой?

Источник электропитания: магнитно-электрический генератор (имеется только в мегаомметрах производства Уманского завода Мегомметр), перезаряжаемая аккумуляторная батарея, элемент питания?

Какие другие измерения должны будут выполняться: ток, напряжение, Коэффициент абсорбции (ЦС0202 измеряет)?

Мы рекомендуем:

Одним из основных видов защиты является применение разного рода изоляции токоведущих частей. Самый простой, но весьма эффективный метод контроля ее состояния — замер сопротивления изоляции с помощью мегаомметра.

При подобном методе оценки качества изоляции на первый план выступает достоверность показаний, которая складывается из базовой погрешности прибора, его разрешающей способности и дополнительной погрешности, обусловленной температурой окружающей среды, ее влажностью и т.д., а у приборов со стрелочной индикацией еще и ошибкой параллакса зрения.

Разработанные и производимые Уманским заводом «Мегомметр» цифровые мегаомметры ЦС0202-1 и ЦС0202-2 — измеряют напряжение на объекте, сопротивление изоляции, вычисляют коэффициент абсорбции. Мегаомметры ЦС0202-1 и ЦС0202-2 автоматически запоминают 10 последних значение RХ, R60 и R15, а так же рассчитывают коэффициент абсорбции.

Все эти параметры в мегомметрах ЦС0202-1 и ЦС0202-2 можно вывести на дисплей нажатием одной кнопки. Широкий температурный диапазон эксплуатации (-30°С до +55°С) достигнут за счет применения вакуумно-илюминисцентного дисплея. Все это позволит Вам получить достоверные показания практически в любых условиях эксплуатации.

Питание прибора ЦС0202-1 и ЦС0202-2 осуществляется от аккумуляторной батареи, или от сети переменного тока через адаптер, который так же служит для зарядки аккумулятора.

Мегомметры ЦС0202-1 и ЦС0202-2 оборудованы системой контроля над состоянием аккумулятора. Встроенный стабилизатор обеспечивает защиту аккумулятора от перезарядки.

Также мегаомметры ЦС0202-1 и ЦС0202-2 автоматически переходит в энергосберегающий режим через 1 минуты после окончания измерений(бездействия).

Климатическое исполнение прибора ЦС0202-1 и ЦС0202-2 допускает его использование при температурах окружающего воздуха от -30 до +50оС и относительной влажности воздуха 90% (при tвозд.+30оС). Степень защиты корпуса прибора ЦС0202-1 и ЦС0202-2 – IP42. В комплект поставки входят измерительные провода до 2,5 кВ, стандартные зарядное устройство и аккумулятор.

Мегаомметры ЦС0202 имеют лучшие показатели по большинстве параметров по сравнению с появившимися на рынке России мегаомметрами Е6-24 и Е6-24/1.

Сравнительная таблица технических характеристик ЦС0202-2 и Е6-24/1, Е6-24:

Наименование параметраЦС0202Е6-24
Диапазон измерений, МОм100 000До 10 000
Базовая погрешность2,5%3%±3е.м.р.
Испытательные напряжения, В100-2 500 с шагом 50500; 1 000; 2 500
Измерение напряжения на объекте, В1-5001-400
Вычисления коэффициента абсорбцииЕстьЕсть
Память10 последних измерений1 последнее измерение
Индикация сопротивления за 15 и 60 секЕстьЕсть
Рабочий диапазон температур, °С-30…+50-30…+50
ИндикацияЦифровая с диалоговым режимомЦифровая
ПитаниеАккумулятор, сеть 220 В/50ГцАккумулятор, сеть 220 В/50Гц
Габариты, мм220х156х6180х120х250
Вес, кг11,2
Рабочее положениеЛюбоеЛюбое
Средний срок службы, лет1010
Межповерочный интервал1 год1 год

СМИ. Что это такое?

Средства массовой информации - это часть средств массовой информации, специально предназначенная для охвата широкой аудитории. Термин был введен в употребление в 1920-х годах с появлением общенациональных радиосетей, массовых газет и журналов. Однако некоторые формы средств массовой информации, такие как книги и рукописи, использовались уже веками.

Средства массовой информации включают Интернет-средства массовой информации (например, блоги, доски объявлений, подкасты и обмен видео), потому что теперь люди имеют средства воздействия, сопоставимые по масштабу с теми, которые ранее были ограничены избранной группой производителей средств массовой информации.Аудитория коммуникаций рассматривается некоторыми комментаторами как образующая массовое общество с особыми характеристиками, в частности с атомизацией или отсутствием социальных связей, что делает ее особенно уязвимой для влияния современных средств массовой информации, таких как реклама и пропаганда.

Термин «общественные средства массовой информации» используется реже и может быть определен как «средства массовой информации, чья миссия состоит в обслуживании или привлечении общественности».

Маршал Маклюэн, один из самых ярых критиков в истории СМИ, высказал идею, что «средство информации - это сообщение."

В обществе СМИ могут служить электорату по вопросам, касающимся правительства и юридических лиц, вмешиваться в политическую жизнь страны, продвигать идеи, необходимые определенным категориям людей. СМИ очень часто в любой стране называют третьей властью.

Некоторые считают концентрацию собственности на СМИ серьезной угрозой демократии

Цели

СМИ могут использоваться для различных целей:
Адвокация, как для бизнеса, так и для социальных целей.Это может включать рекламу, маркетинг, пропаганду, связи с общественностью и политические коммуникации.
Развлечение, традиционно посредством актерского мастерства, музыки и спорта, а также легкого чтения; с конца 20 века также через видео и компьютерные игры.
Общественные объявления.

Журналистика

Журналистика - это дисциплина сбора, анализа, проверки и представления информации о текущих событиях, тенденциях, проблемах и людях. Те, кто занимается журналистикой, известны как журналисты.

Журналистика, ориентированная на новости, иногда описывается как «первый черновик истории» (приписывается Филу Грэхему), потому что журналисты часто записывают важные события, публикуя новостные статьи в короткие сроки. Под давлением необходимости быть первыми в своих статьях, новостные организации обычно редактируют и корректируют свои отчеты перед публикацией, соблюдая стандарты точности, качества и стиля каждой организации. Многие новостные организации заявляют о гордых традициях подотчетности государственных чиновников и учреждений перед обществом, в то время как критики СМИ поднимают вопросы о привлечении к ответственности самой прессы.

Электронные СМИ и печатные СМИ включают:
Радиовещание в узком смысле слова для радио и телевидения.
Множество экземпляров различных типов записанных дисков или кассет. В 20 веке они использовались в основном для музыки. Затем последовало использование видео и компьютеров.
Фильм, чаще всего используемый для развлечения, но также и для документальных фильмов.
Интернет, который имеет множество применений и представляет как возможности, так и проблемы. Примеры могут включать в себя блоги и подкасты (например, новости, музыку, предварительно записанную речь и видео).
Мобильные телефоны, которые можно использовать для быстрой передачи последних новостей и коротких развлекательных роликов, таких как шутки, гороскопы, предупреждения, игры, музыка и т. Д. реклама
Издательское дело, в том числе электронное издание
Видеоигры, которые превратились в массовую форму СМИ после того, как передовые устройства, такие как PlayStation 3, XBox 360 и Wii, расширили их использование.

Журнал - это периодическое издание, содержащее множество статей, обычно финансируемое за счет рекламы и / или покупки читателями.

Журналы обычно издаются еженедельно, раз в две недели, ежемесячно, раз в два месяца или ежеквартально, с датой на обложке, предшествующей дате ее фактического опубликования. Часто они печатаются на цветной или мелованной бумаге и переплетаются в мягкую обложку.

Журналы делятся на две большие категории: потребительские журналы и деловые журналы.На практике журналы представляют собой подмножество периодических изданий, отличных от периодических изданий, выпускаемых научными, художественными, академическими издательствами или издательствами с особыми интересами, которые выпускаются только по подписке, более дороги, имеют узкий тираж и часто имеют мало рекламы или вообще не имеют рекламы.

Журналы можно классифицировать как:
Журналы общего интереса (например, Frontline, India Today, The Week, The Sunday Indian и т. Д.)
Журналы особых интересов (женские, спортивные, деловые, подводное плавание и т. Д.)

Газета

Газета это издание, содержащее новости, информацию и рекламу, обычно печатаемое на недорогой бумаге, называемой газетной бумагой.Это может быть общий или особый интерес, чаще всего публикуемый ежедневно или еженедельно. Первая печатная газета была издана в 1605 году, и эта форма процветала даже в условиях конкуренции со стороны таких технологий, как радио и телевидение. Однако недавние события в Интернете представляют серьезную угрозу для ее бизнес-модели. Платный тираж сокращается в большинстве стран, а доходы от рекламы, составляющие основную часть доходов газеты, перемещаются из печатных материалов в онлайн; некоторые комментаторы, тем не менее, отмечают, что исторически новые СМИ, такие как радио и телевидение, не полностью вытеснили существующие.

Само собой разумеется, что СМИ стали неотъемлемой частью любого современного общества. Пресса, радио и телевидение играют очень важную роль в жизни общества. Они информируют, просвещают и развлекают людей. Они также влияют на то, как люди смотрят на мир, и заставляют их менять свои взгляды. Как говорят социологи, новости - это не то, что происходит, это то, что вы видите или читаете в СМИ. Другими словами, СМИ играют очень важную роль в формировании общественного мнения.

Миллионы людей смотрят телевизор и читают газеты в свободное время. Ежедневная газета доминирует в семейной жизни за завтраком. Большинство людей не могут обойтись без газеты в метро или во время обеденного перерыва.

Телевизор также играет большую роль в жизни семьи. Излишне говорить, что телевизор - это не просто предмет мебели. Это то, что является «одним из членов семьи». Это также наркотик, вызывающий привыкание, перед которым невозможно устоять.

Радио постоянно включено, что создает постоянный фоновый шум.Фактически, это не мешает вашей деятельности. Я легко могу слушать радио, когда занимаюсь математикой, чистю картошку или мыть посуду.

Вообще-то я не очень увлекаюсь политикой, но смотрю новости, различные комментарии и обсуждения, называемые форумами. Мой любимый форум называется «Свобода слова». На этом форуме несколько авторитетных представителей обмениваются мнениями по социальным, экономическим и политическим проблемам нашей страны. Представлен ряд взглядов, чтобы слушатели или зрители могли услышать разные мнения.На самом деле такие передачи очень популярны у российской аудитории, потому что люди могут видеть своих лидеров, депутатов и президентов.

Различные радио и телевизионные игры, такие как панельная игра или викторина, также привлекают большую аудиторию. Во время радио-панельной игры люди присылают в студию вопросы, чтобы на них отвечали члены панели, которые соревнуются за лучший результат.

Не секрет, что некоторые теле- и радиостанции принадлежат крупным корпорациям, поэтому владельцы могут рекламировать все, что захотят.Очень часто фирмы и совместные предприятия спонсируют шоу и программы, тем самым давая простым людям шанс заработать состояние или выиграть ценный приз.

Большинство современных товаров, новых изобретений и технологий становятся популярными и широко известными с помощью средств массовой информации. Таким образом, средства массовой информации продвигают качество и прогресс в нашей повседневной жизни, стимулируя науку и прогресс.

Конечно, реклама способствует развитию бизнеса и приносит пользу бизнесменам. Однако широкую публику это раздражает.Фильм, который вы смотрите по телевизору, может несколько раз прерываться призывом использовать новые духи или моющее средство или выпить определенного пива. И хотя мы привыкли ко всему, что рекламируют, просмотр таких передач вызывает головную боль, а не расслабляет.

Некоторые критики заявляют, что реклама позволяет крупным коммерческим фирмам подтолкнуть остальных людей к их собственному интеллектуальному уровню. Однако было бы несправедливо сказать, что наши средства массовой информации не пытаются поднять культурный уровень людей или развить их художественный вкус.

Прерывистое голодание 101 - полное руководство для новичков

Прерывистое голодание (ПГ) в настоящее время является одним из самых популярных мировых направлений в области здоровья и фитнеса.

Люди используют его, чтобы похудеть, улучшить свое здоровье и упростить свой образ жизни.

Многие исследования показывают, что он может иметь сильное воздействие на ваше тело и мозг и даже может помочь вам жить дольше (1, 2, 3).

Это полное руководство по прерывистому голоданию для новичков.

Прерывистое голодание (ПГ) - это режим питания, который включает периоды голодания и приема пищи.

Здесь не указано, какие продукты вы должны есть, а скорее , когда вы должны их есть.

В этом отношении это не диета в общепринятом смысле, а более точно ее можно описать как режим питания.

Общие методы прерывистого голодания включают ежедневное 16-часовое голодание или 24-часовое голодание два раза в неделю.

Пост был практикой на протяжении всей эволюции человека. У древних охотников-собирателей не было супермаркетов, холодильников и продуктов питания круглый год.Иногда они не могли найти что-нибудь поесть.

В результате люди эволюционировали и научились жить без еды в течение продолжительных периодов времени.

На самом деле, голодание время от времени более естественно, чем постоянное употребление 3–4 (или более) приемов пищи в день.

Пост также часто делается по религиозным или духовным причинам, в том числе в исламе, христианстве, иудаизме и буддизме.

Резюме

Прерывистое голодание (ПГ) - это режим питания, который чередуется между периодами голодания и приема пищи.В настоящее время он очень популярен среди специалистов по фитнесу и здоровью.

Существует несколько различных способов прерывистого голодания, каждый из которых включает разделение дня или недели на периоды приема пищи и голодание.

Во время голодания вы либо очень мало едите, либо совсем ничего.

Это самые популярные методы:

  • Метод 16/8: Также называемый протоколом Leangains, он включает пропуск завтрака и ограничение ежедневного периода приема пищи до 8 часов, например 1–9 p.м. Затем вы голодаете 16 часов между ними.
  • Eat-Stop-Eat: Это включает в себя голодание в течение 24 часов, один или два раза в неделю, например, отказ от еды с обеда в один прекрасный день до ужина на следующий день.
  • Диета 5: 2: При использовании этого метода вы потребляете только 500–600 калорий в два дня недели, не следующих подряд, а остальные 5 дней едите нормально.

Уменьшая количество потребляемых калорий, все эти методы должны вызывать потерю веса, если только вы не компенсируете это увеличением количества потребляемой пищи в периоды приема пищи.

Многие люди считают метод 16/8 самым простым, наиболее надежным и легким в использовании. Он также самый популярный.

РЕЗЮМЕ

Существует несколько различных способов прерывистого голодания. Все они делят день или неделю на периоды приема пищи и голодания.

Когда вы голодаете, в вашем организме происходит несколько вещей на клеточном и молекулярном уровне.

Например, ваше тело регулирует уровень гормонов, чтобы сделать накопленный жир более доступным.

Ваши клетки также инициируют важные процессы восстановления и изменяют экспрессию генов.

Вот некоторые изменения, которые происходят в вашем теле, когда вы голодаете:

  • Гормон роста человека (HGH): Уровень гормона роста стремительно растет, увеличиваясь в 5 раз. Это полезно для сжигания жира и набора мышц, и это лишь некоторые из них (4, 5, 6, 7).
  • Инсулин: Повышается чувствительность к инсулину и резко падает уровень инсулина. Более низкий уровень инсулина делает накопленный жир более доступным (8).
  • Восстановление клеток: При голодании клетки инициируют процессы восстановления клеток. Это включает аутофагию, когда клетки переваривают и удаляют старые и дисфункциональные белки, которые накапливаются внутри клеток (9, 10)
  • Экспрессия генов: Существуют изменения в функции генов, связанные с долголетием и защитой от болезней (11, 12) .

Эти изменения в уровнях гормонов, функции клеток и экспрессии генов ответственны за пользу для здоровья от прерывистого голодания.

РЕЗЮМЕ

Когда вы голодаете, уровень гормона роста человека повышается, а уровень инсулина понижается. Клетки вашего тела также изменяют экспрессию генов и запускают важные процессы восстановления клеток.

Похудание - это наиболее частая причина, по которой люди стараются соблюдать периодическое голодание (13).

Прерывистое голодание, заставляя вас есть меньше еды, может автоматически приводить к снижению количества потребляемых калорий.

Кроме того, прерывистое голодание изменяет уровень гормонов, что способствует снижению веса.

Помимо снижения уровня инсулина и повышения уровня гормона роста, он увеличивает высвобождение гормона сжигания жира норадреналина (норадреналина).

Из-за этих изменений гормонов кратковременное голодание может увеличить скорость метаболизма на 3,6–14% (14, 15).

Помогая вам есть меньше и сжигать больше калорий, прерывистое голодание приводит к потере веса, изменяя обе стороны уравнения калорийности.

Исследования показывают, что прерывистое голодание может быть очень мощным средством похудания.

Обзорное исследование 2014 года показало, что такой режим питания может вызвать потерю веса на 3–8% в течение 3–24 недель, что является значительной величиной по сравнению с большинством исследований по снижению веса (1).

Согласно тому же исследованию, люди также потеряли 4–7% окружности талии, что указывает на значительную потерю вредного жира на животе, который скапливается вокруг ваших органов и вызывает заболевания (1).

Другое исследование показало, что прерывистое голодание вызывает меньшую потерю мышечной массы, чем более стандартный метод постоянного ограничения калорий (16).

Однако имейте в виду, что основная причина его успеха заключается в том, что периодическое голодание помогает вам потреблять меньше калорий в целом. Если вы переедаете и едите много во время перекусов, вы можете вообще не похудеть.

РЕЗЮМЕ

Прерывистое голодание может немного ускорить обмен веществ, помогая при этом есть меньше калорий. Это очень эффективный способ похудеть и избавиться от жира на животе.

Было проведено множество исследований прерывистого голодания как на животных, так и на людях.

Эти исследования показали, что он может иметь мощные преимущества для контроля веса и здоровья вашего тела и мозга. Это может даже помочь вам прожить дольше.

Вот основные преимущества прерывистого голодания для здоровья:

  • Потеря веса: Как упоминалось выше, прерывистое голодание может помочь вам похудеть и снизить жир на животе без необходимости сознательного ограничения калорий (1, 13).
  • Инсулинорезистентность: Прерывистое голодание может снизить инсулинорезистентность, снизить уровень сахара в крови на 3–6% и уровень инсулина натощак на 20–31%, что должно защитить от диабета 2 типа (1).
  • Воспаление: Некоторые исследования показывают уменьшение маркеров воспаления, ключевого фактора многих хронических заболеваний (17, 18, 19).
  • Здоровье сердца: Прерывистое голодание может снизить «плохой» холестерин ЛПНП, триглицериды в крови, маркеры воспаления, уровень сахара в крови и резистентность к инсулину - все факторы риска сердечных заболеваний (1, 20, 21).
  • Рак: Исследования на животных показывают, что прерывистое голодание может предотвратить рак (22, 23, 24, 25).
  • Здоровье мозга: Прерывистое голодание увеличивает выработку гормона мозга BDNF и может способствовать росту новых нервных клеток.Он также может защитить от болезни Альцгеймера (26, 27, 28, 29).
  • Против старения: Прерывистое голодание может продлить жизнь крыс. Исследования показали, что голодные крысы жили на 36–83% дольше (30, 31).

Имейте в виду, что исследования все еще находятся на начальной стадии. Многие исследования были небольшими, краткосрочными или проводились на животных. На многие вопросы еще предстоит ответить в более качественных исследованиях на людях (32).

РЕЗЮМЕ

Прерывистое голодание может иметь много преимуществ для вашего тела и мозга.Это может вызвать потерю веса и снизить риск диабета 2 типа, сердечных заболеваний и рака. Это также может помочь вам прожить дольше.

Здоровое питание - это просто, но поддерживать его может быть невероятно сложно.

Одним из основных препятствий является вся работа, необходимая для планирования и приготовления здоровой пищи.

Прерывистое голодание может упростить задачу, так как вам не нужно планировать, готовить или убирать после стольких приемов пищи, как раньше.

По этой причине прерывистое голодание очень популярно среди людей, занимающихся лайфхаками, так как оно улучшает ваше здоровье и в то же время упрощает вашу жизнь.

РЕЗЮМЕ

Одним из основных преимуществ периодического голодания является то, что оно упрощает здоровое питание. Вам нужно готовить, готовить и убирать меньше еды.

Прерывистое голодание, конечно, не для всех.

Если у вас недостаточный вес или у вас в анамнезе есть расстройства пищевого поведения, вам не следует голодать без предварительной консультации с врачом.

В этих случаях это может быть совершенно вредно.

Следует ли женщинам поститься?

Есть некоторые свидетельства того, что прерывистое голодание не так полезно для женщин, как для мужчин.

Например, одно исследование показало, что он улучшает чувствительность к инсулину у мужчин, но ухудшает контроль сахара в крови у женщин (33).

Хотя исследования на людях по этой теме недоступны, исследования на крысах показали, что прерывистое голодание может сделать самок крыс истощенными, маскулинизированными, бесплодными и вызвать у них пропуск циклов (34, 35).

Существует ряд анекдотических сообщений о женщинах, у которых менструальный цикл прекратился, когда они начали делать IF, и вернулся к норме, когда они вернулись к своему прежнему режиму питания.

По этим причинам женщинам следует соблюдать осторожность при прерывистом голодании.

Им следует следовать отдельным инструкциям, например, облегчить практику и немедленно прекратить, если у них есть какие-либо проблемы, такие как аменорея (отсутствие менструации).

Если у вас проблемы с фертильностью и / или вы пытаетесь забеременеть, подумайте о том, чтобы пока воздержаться от прерывистого голодания. Такой режим питания, вероятно, также будет плохой идеей, если вы беременны или кормите грудью.

РЕЗЮМЕ

Людям с недостаточным весом или расстройствами пищевого поведения в анамнезе не следует голодать.Есть также некоторые свидетельства того, что прерывистое голодание может быть вредным для некоторых женщин.

Голод - главный побочный эффект прерывистого голодания.

Вы также можете чувствовать слабость, и ваш мозг может работать не так хорошо, как вы привыкли.

Это может быть только временно, так как вашему организму может потребоваться некоторое время, чтобы адаптироваться к новому графику приема пищи.

Если у вас есть какое-либо заболевание, вам следует проконсультироваться с врачом, прежде чем пробовать периодическое голодание.

Это особенно важно, если вы:

  • Страдаете диабетом.
  • Есть проблемы с регуляцией сахара в крови.
  • У вас низкое артериальное давление.
  • Принимайте лекарства.
  • Недостаточный вес.
  • Страдали расстройствами пищевого поведения.
  • Женщина, которая пытается забеременеть.
  • Женщина с аменореей в анамнезе.
  • беременны или кормите грудью.

При всем при этом, прерывистое голодание обладает выдающимся профилем безопасности. Нет ничего опасного в том, чтобы какое-то время не есть, если вы в целом здоровы и хорошо питаетесь.

РЕЗЮМЕ

Наиболее частым побочным эффектом прерывистого голодания является голод. Людям с определенными заболеваниями не следует голодать без предварительной консультации с врачом.

Вот ответы на часто задаваемые вопросы о прерывистом голодании.

1. Можно ли пить жидкость во время поста?

Да. Вода, кофе, чай и другие некалорийные напитки подойдут. Не добавляйте сахар в кофе. Допускается небольшое количество молока или сливок.

Кофе особенно полезен во время голодания, так как он утоляет чувство голода.

2. Разве не завтракать нездорово?

Нет. Проблема в том, что большинство обычных шкиперов завтракают нездоровый образ жизни. Если вы до конца дня будете есть здоровую пищу, то это будет совершенно полезно для здоровья.

3. Могу ли я принимать пищевые добавки во время голодания?

Да. Однако имейте в виду, что некоторые добавки, такие как жирорастворимые витамины, могут работать лучше, если их принимать во время еды.

4. Могу ли я тренироваться натощак?

Да, тренировки натощак подходят. Некоторые люди рекомендуют принимать аминокислоты с разветвленной цепью (BCAA) перед тренировкой натощак.

Вы можете найти множество продуктов BCAA на Amazon.

5. Приведет ли голодание к потере мышц?

Все методы похудания могут вызвать потерю мышечной массы, поэтому важно поднимать тяжести и поддерживать потребление белка на высоком уровне. Одно исследование показало, что прерывистое голодание вызывает меньшую потерю мышечной массы, чем регулярное ограничение калорий (16).

6. Замедлит ли голодание мой метаболизм?

Нет. Исследования показывают, что кратковременное голодание действительно ускоряет метаболизм (14, 15). Однако более длительное голодание в течение 3 или более дней может подавить метаболизм (36).

7. Следует ли детям поститься?

Давать ребенку поститься - плохая идея.

Скорее всего, вы уже много раз постились в своей жизни.

Если вы когда-либо ужинали, а потом поздно спали и не ели до обеда на следующий день, то, вероятно, вы уже голодали более 16 часов.

Некоторые люди так едят инстинктивно. Они просто не чувствуют голода по утрам.

Многие люди считают метод «16/8» самым простым и надежным способом прерывистого голодания - возможно, сначала вы захотите попробовать эту практику.

Если вам легко и хорошо во время голодания, то, возможно, попробуйте перейти на более продвинутый режим поста, например, 24-часовой пост 1-2 раза в неделю (ешь-стоп-ешь) или есть только 500–600 калорий 1– 2 дня в неделю (диета 5: 2).

Другой подход - просто голодать в любое удобное время - просто пропускать время от времени приемы пищи, если вы не голодны или у вас нет времени готовить.

Нет необходимости следовать структурированному плану прерывистого голодания для получения хотя бы некоторых преимуществ.

Поэкспериментируйте с разными подходами и найдите то, что вам нравится и соответствует вашему расписанию.

РЕЗЮМЕ

Рекомендуется начать с метода 16/8, а затем, возможно, позже перейти к более длительным постам. Важно поэкспериментировать и найти метод, который вам подходит.

Прерывистое голодание - это не то, что нужно делать никому.

Это просто одна из многих стратегий образа жизни, которые могут улучшить ваше здоровье. Употребление настоящей пищи, физические упражнения и забота о сне по-прежнему являются наиболее важными факторами, на которых нужно сосредоточиться.

Если вам не нравится идея голодания, вы можете спокойно игнорировать эту статью и продолжать делать то, что работает для вас.

В конце концов, не существует универсального решения, подходящего для всех, когда дело касается питания. Лучшая диета для вас - та, которой вы можете придерживаться в долгосрочной перспективе.

Прерывистое голодание подходит одним людям, другим - нет.Единственный способ узнать, к какой группе вы принадлежите, - это попробовать.

Если вы чувствуете себя хорошо во время голодания и считаете его рациональным способом питания, он может стать очень мощным инструментом для похудания и улучшения вашего здоровья.

Прочитать статью на испанском

Междометий | Что такое междометия?

Наша история
Быстрый ответ
Междометие - это слово, добавляемое к предложению, чтобы передать эмоцию или чувство, такое как удивление, отвращение, радость, волнение или энтузиазм.Например:
  • , уходите.
  • («Нет» - это междометие.)
  • Действительно , я собираюсь уехать как можно скорее.
  • («Действительно» - это междометие.)
Понял? Сделайте быстрый тест.

Междометия

Междометия - это слова, используемые для выражения сильных чувств или внезапных эмоций. Они включаются в предложение (обычно в начале), чтобы выразить такое чувство, как удивление, отвращение, радость, волнение или энтузиазм.

Междометие грамматически не связано ни с какой другой частью предложения.

Сводка видео

Вот небольшой видеоролик, подытоживающий этот урок по междометиям.

Примеры междометий

В следующих примерах междометия заштрихованы.
  • Эй! Слезь с этажа!
  • О, это сюрприз.
  • Хорошо! Теперь мы можем двигаться дальше.
  • Джиперс, это было близко.

Да и Нет

Такие выражения, как «да», «нет», «действительно» и «хорошо» часто используются как междометия. Например:
  • Действительно, это не первый раз, когда стенд рушится.
  • Да, я намерен покрыть ставку.

Уф!

Некоторые междометия - это звуки. Например:
  • Уф! Я не пытаюсь снова это сделать.
  • Хм! Я знал это на прошлой неделе.
  • Мммм, мои комплименты шеф-повару.

Междометия из нескольких слов

Некоторые междометия состоят более чем из одного слова. Например:
  • Да правда? Сомневаюсь.
  • Holy moly! Она выиграла!
Они не всегда в начале предложения. Например:

Реальные примеры междометий

  • Я уверен, что не знаю половины людей, которые приходят ко мне домой.В самом деле, насколько я слышал, мне бы не хотелось. (Поэт и драматург Оскар Уайльд)
  • Да, абсолютно верно, что все, что стоит делать, стоит делать плохо, пока вы не научитесь делать это хорошо. (Автор Зиг Зиглар)
  • Что ж, сейчас час ночи. Лучше пойти домой и провести время с детьми. (Гомер Симпсон)
  • А! Не говори, что согласен со мной. Когда люди соглашаются со мной, я всегда чувствую, что должен ошибаться. (Драматург Оскар Уайльд)
  • Это дым, и теперь он горит; и рама падает на землю, а не на причальную мачту.О человечество! (Радиожурналист Герберт Моррисон сообщает о катастрофе в Гинденбурге 1937 года)

Почему меня должны волновать междометия?

Есть два общих вопроса, связанных с междометиями.

(Вопрос 1) Какая пунктуация следует за междометием?

Распознавание междометия поможет вам выбрать следующую за ним пунктуацию. Если ваше междометие не является вопросом (а в большинстве случаев таковым не является), у вас есть выбор. Вы можете использовать запятую, точку (точка) или восклицательный знак.Запятые и точки используются для мягких междометий, а восклицательные знаки используются для более сильного выражения эмоций. Часто за междометием, за которым следует восклицательный знак, следует восклицательное предложение (т. Е. Предложение с восклицательным знаком).
  • Джиперы! Ты напугал меня до смерти!
  • Крики! Вы думаете, прежде чем говорить?
  • (Вы не можете использовать восклицательный знак в конце предложения, если это вопрос.)
Выбор между запятой и точкой зависит от желаемого потока текста.Другими словами, выбирайте то, что вам нравится. Если ваше междометие является вопросом, вы должны использовать вопросительный знак.
  • Я всегда очень радуюсь, если нападение особенно ранителен, потому что я думаю, что если они нападают на одного лично, это означает, что у них не осталось ни одного политического аргумента. (Премьер-министр Маргарет Тэтчер)
  • (Когда междометие находится в середине предложения, вы должны заменить его запятыми. Это случается не часто.)

(Вопрос 2) Можете ли вы использовать междометия в деловой переписке?

Как правило, вам следует избегать использования междометий в деловой переписке, но, если они используются очень нечасто, они могут оказать влияние и добавить немного бодрости в документ.Однако слишком много бодрости, вызванной междометиями, может сделать вас немного скверным.

Ключевой момент

  • Используйте запятую или точку (точку) после небольшого междометия, как вы считаете, лучше всего. Чтобы выразить эмоции сильнее, используйте восклицательный знак.

Помогите нам улучшить грамматику Monster
  • Вы не согласны с чем-то на этой странице?
  • Вы заметили опечатку?
Сообщите нам, используя эту форму.

См. Также

Пройдите еще один тест на междометиях Что такое прилагательные? Что такое наречия? Что такое союзы? Что такое существительные? Что такое предлоги? Что такое местоимения? Что такое глаголы? Запятые после междометий (да-нет) Еще одна быстрая проверка междометий .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
