03 Фев 2012 База знаний электрика, Видео, Новости, Советы специалиста, Электрика для дома

Как говорится “по многочисленным просьбам…” записал сегодня на видео пример измерения мегаомметром сопротивления изоляции токоведущих частей.

Мегаомметр- электромеханический, то есть с “крутилкой”, надо вращать ручку как на шарманке))

Лично мне такой больше по душе чем электронный, с тем у меня как то не сложились отношения…

На видео рассказываю как устроен мегаомметр, основные технические характеристики и правила применения- что куда подключать. как крутить и т.д.

Получилась своеобразная краткая инструкция по мегаомметру в видеоформате.

С видео опять у меня не очень… Когда уже начал просматривать- оказалось что стрелочный указатель совсем не видно. Эх, что ж делать, фотоаппарат у меня не справляется с поставленой задачей)))

В статье на фото все прекрасно видно- можно посмотреть.
macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>
У кого нет возможности смотреть видео- читайте статью.

Для чего предназначен мегаомметр? Для измерения сопротивления изоляции токоведущих частей.  На выходе мегометра при вращении рукоятки появляется высокое напряжение и если изоляция плохая- ее начинает “прошивать”.

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

Токоведущие части- это провода, шины и т.п. которые в нормальном режиме находятся под напряжением и по ним протекает электрический ток.

А вот как раз для того, что бы этот режим работы был нормальным, а не аварийным нам и надо иметь хорошую изоляцию токоведущих частей относительно земли, корпусов оборудования и всего того где не должно быть опасного потенциала.

Вообще в энергетике самый главный приоритет- это жизнь и здоровье человека. Железяку можно отремонтировать, заменить, а жизнь человека бесценна.

Электричество же представляет реальную угрозу здоровью, поэтому от него отделяются, отгораживаются- изолируются всеми возможными средствами.

В проводах это всевозможный нетокопроводящий материал, на подстанциях с высоким напряжением и громоздким оборудованием- соответствующий воздушный зазор, фарфоровая изоляция ну и т.д.

А вот что бы знать в каком состоянии у нас находится изоляция- и предназначен мегаомметр.

Все прекрасно знают и постоянно передают в новостях- сколько происходит пожаров от неисправной электропроводки- вот последствия нарушенной изоляции.

Параметры изоляции регламентируются в ПУЭ- правилах устройства электроустановок и измеряются естественно в Омах.

А так как сопротивление изоляции очень высокое и значения получаются иногда с девятью нулями то используют приставку МЕГА, то есть шесть нулей сокращается и значение например 9000000000 превращается в 9 тыс.МОм.

Это было небольшое вступление, а сейчас про мегаомметр.

Предназначен уже сказал для чего, технические характеристики кратко:

режим работы прерывистый, 1 мин. максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхней измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижней- от 0 до 50 МОм

Скорость вращения рукоятки- 120-140 оборотов в минуту.

Рабочее положение- горизонтальное, при любом другом стрелочный индикатор будет давать погрешность измерения- немножко врать.

На корпусе имеется клемная колодка куда подключаются измерительные провода с щупами. Всего- три клеммы.

Клемма с буквой “Э” обозначает экран. Сюда подключается специальный третий провод из комплекта, идущего с мегаомметром.

Второй конец этого провода фиксируется на кожухе или экране. Это используется при измерении сопротивления изоляции между двумя токоведущими частями для устранения токов утечки, возникающих при этих измерениях.

Если же меряется изоляция относительно корпуса оборудования или “земли”- то подключать клемму “Э” не надо!

На одном из измерительных проводов на конце- две клеммы, одна- маркированная буквой “Э” подключается на на соответствующую клемму “Э” мегаомметра, вторая- на среднюю клемму.

Второй измерительный провод подключается на клемму со знаком минус.

Если экран не нужен- эту клемму провода просто не подключаем.

Как работать мегаомметром?

Для начала надо убедиться что токоведущие части где будем измерять отключены- проверяем отключенные автоматы, рубильники и т.п.

Дальше проверяем отсутствие напряжения предварительно проверенным индикатором или прибором.

Затем заземляем токоведущие части и снимаем заземление только после подключения мегаомметра.

Измерительные щупы мегаомметра брать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого еще используют диэлектрические перчатки)

Когда измеряем- нельзя касаться токоведущих частей!

Делаем измерение изоляции и по окончании- снимаем заряд с токоведущих частей прикасаясь к ним кратковременно проводом заземления.

Снимаем заряд и с самого мегаомметра- прикасаемся измерительными щупами друг к другу.

Не забываем снять заземление с токоведущих частей! Иначе будет конкретное КЗ!

Основу вроде всю написал, если у вас есть что добавить- пишите в комментарии.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: измерение сопротивления, мегаомметр

Инструкция по охране труда при измерении сопротивления изоляции мегаомметром





1. Общие положения

1. 1. Данная инструкция разработана на основании Правил безопасности с инструментом и приспособлениями (НПАОП 0.00-1.30-01), Правил безопасной эксплуатации электроустановок (НПАОП 40.1-1.01-97), Правил безопасной эксплуатации электроустановок потребителей (НПАОП 40.1-1.21-98) и действующих нормативных актов по охране труда.

1.2. Данная инструкция относится к нормативным актам об охране труда, действующим в ДФ ГП «Региональные электрические сети» и является обязательной для исполнения для всех работников СДИЗП.
1.3. Инструкция по охране труда является нормативным документом, устанавливающим правила безопасного выполнения работ в производственных помещениях предприятия, на территории предприятия, строительных площадках.
1.4. К выполнению работ по измерению сопротивления изоляции мегаомметром допускаются работники не моложе 18 лет, не имеющие противопоказаний по состоянию здоровья, прошедшие:
— предварительный медицинский осмотр и периодический медицинский осмотр;
— вводный инструктаж;
— первичный инструктаж на рабочем месте, повторный инструктаж работник проходит не реже одного раза в 3 месяца;
— обучение безопасным методам работы с мегаомметром;
— целевой инструктаж;
— инструктаж по пожарной безопасности.
1.5. Измерение сопротивления изоляции мегаомметром может проводить работник с группой III. В тех случаях, когда это измерение является составной частью работ, оговаривать его в наряде или распоряжении не требуется.
1.6. В данное время для измерения сопротивления изоляции оборудования применяются мегаомметры электронные и генераторные Уманского завода «Мегаомметр» с испытательным напряжением 500 – 2500 В и пределом измерений от нескольких кОм до ста тысяч МОм.
1.7. Применять мегаомметр следует только поверенный в Госстандарте и имеющий штамп поверки в паспорте прибора.
1.8. При анализе полученных данных в результате измерений и выдаче заключения о состоянии оборудования необходимо пользоваться ГКД «Нормы испытания электрооборудования», Киев, 2002г.

2. Требования безопасности перед началом работ

2.1. Измерение сопротивления изоляции мегаомметром в действующих электроустановках следует проводить только после выполнения необходимых организационных и технических мероприятий по подготовке рабочего места.
2.2. К работе по измерению сопротивления изоляции мегаомметром разрешается приступать только после проведения допуска и инструктажа бригады на месте проведения работ допускающим и руководителем работ или только руководителем, если он выполняет и обязанности допускающего.
2.3. Измерение характеристик изоляции оборудования должно производится при температуре не ниже +10°С.
2.4. Работники, выполняющие данную работу в действующих электроустановках (за исключением щитов управления, помещений с релейными панелями, и им подобных), в колодцах, туннелях, траншеях, должны пользоваться защитными касками. ЗАПРЕЩАЕТСЯ работать в одежде с короткими или засученными рукавами.

2.5. При подготовке рабочего места: прибрать посторонние предметы, которые могут мешать работе, убедиться, что в зоне рабочего места отсутствуют посторонние лица.
2.6. ЗАПРЕЩАЕТСЯ в электроустановках работать в согнутом положении, если при выпрямлении расстояние до токоведущих частей будет менее указанного в таблице 5. 1 «Правил безопасной эксплуатации электроустановок». ЗАПРЕЩАЕТСЯ в электроустановках станций и подстанций 6-110 кВ при работе около неогражденных токоведущих частей располагаться так, чтобы эти части были сзади или с двух боковых сторон.
2.7. При приближении грозы должны быть прекращены все работы на ВЛ, ВЛС; в ОРУ и ЗРУ на выводах и линейных разъединителях ВЛ; на КЛ подключенных к участкам ВЛ.

3. Требования безопасности во время работы

3.1. Перед началом измерения необходимо:
3.1.1. Проверить пригодность средств индивидуальной защиты: произвести осмотр диэлектрических перчаток на наличие повреждений (порывов, проколов), проверить срок следующего испытания.
3.1.2. Проверить исправность мегаомметра (корпус прибора не должен иметь трещин; напряжение элементов питания электронного мегаомметра должно соответствовать требуемой величине; стрелка прибора должна находиться в исходном положении и не касаться шкалы или защитного стекла).
3.1.3. Проверить состояние изоляции соединительных проводов (для сборки схемы измерения применяются провода с двойной изоляцией имеющей большой запас эл. прочности, изоляция проводов не должна иметь порезов и загрязнений).
3.1.4. Убедиться, что на испытуемом объекте нет напряжения, тщательно очистить изоляцию от грязи и пыли (при наличии влаги на поверхности изоляторов, протирку необходимо производить с применением спирта).
3.1.5. Проверить работоспособность мегаомметра, которая заключается в проверке показаний по шкале при разомкнутых и замкнутых проводах. В первом случае стрелка должна находиться у отметки шкалы «бесконечность», во втором – у нуля (в этом случае проверяется состояние изоляции соединительных проводов и их целостность).
3.2. Измерение сопротивления изоляции мегаомметром осуществляется только на отключенных токоведущих частях, с которых снят остаточный заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.
3.3. С целью исключения погрешности измерений, мегаомметр подключить к измеряемому объекту с использованием зажима Э (экран).
3.4. Измерение сопротивления следует проводить в следующем порядке:
3.4.1. Соединительные провода присоединить к измеряемому объекту при помощи изолирующих держателей (штанг). В электроустановках выше 1000 В, кроме того необходимо пользоваться диэлектрическими перчатками.
3.4.2. Убедиться что схема измерения собрана верно, бригада удалена.
3.4.3. Произвести измерение сопротивления изоляции объекта.
— При измерении сопротивления изоляции кабелей 0,4–10 кВ, электродвигателей, изоляторов, измерительных трансформаторов — показания мегаомметра считать действительными только после полного установления показания стрелки.
— Показания мегаомметра считываются через 15 и 60 с после приложения напряжения к изоляции обмотки.
ЗАПРЕЩАЕТСЯ при проведении работ с мегаомметром прикасаться к токоведущим частям, к которым он присоединен.
3.4.4. Снять остаточный заряд с испытуемого объекта путем кратковременного его заземления.
3.4.5. При необходимости собрать следующую схему измерения.

4. Требования безопасности по окончании работ

4.1. После окончания работ по измерению сопротивления изоляции мегаомметром, необходимо:
4.1.1. Уведомить бригаду об окончании измерения.
4.1.2. Разобрать схему измерения.
4.1.3. Собрать соединительные провода.
4.1.4. Проверить испытуемый объект на отсутствие посторонних предметов.
4.1.5. Удалить бригаду с рабочего места, закрыть наряд или распоряжение.
4.2. Рабочее место после полного окончания работ должно быть сдано допускающему, в случае совмещения обязанностей руководителя работ и допускающего, руководитель работ сам с членом бригады состояние рабочего места и докладывает об окончании работ и сдаче рабочего места работнику, выдавшему разрешение на подготовку рабочего места и допуск.
4.3. Доложить об окончании работ и о том, что сделано, непосредственному руководителю.
4.4. Доложить непосредственному руководителю обо всех неисправностях, имевших место во время работы.
4.5. Вымыть лицо, руки с мылом, при возможности, принять душ. Переодеться в чистую одежду.

5. Требования безопасности в аварийных ситуациях

5.1. Аварийная ситуация может возникнуть в результате пожара, взрыва, поражения электрическим током и т.д.
5.2. Если есть потерпевшие, необходимо оказать им первую медицинскую помощь; при необходимости, вызвать скорую медицинскую помощь.
5.3. Оказание первой медицинской помощи.
5.3.1. Первая помощь при поражении электрическим током:
При поражении электрическим током необходимо немедленно освободить потерпевшего от действия электрического тока, отключив электроустановку от источника питания, а при невозможности отключения — оттянуть его от токопроводящих частей за одежду или применив подручный изоляционный материал.
При отсутствии у потерпевшего дыхания и пульса необходимо сделать ему искусственное дыхание и косвенный (внешний) массаж сердца, обращая внимание на зрачки. Расширенные зрачки свидетельствуют о резком ухудшении кровообращения мозга. При таком состоянии оживления начинать необходимо немедленно, после чего вызвать скорую медицинскую помощь.
5.3.2. Первая помощь при ранении:
Для предоставления первой помощи при ранении необходимо раскрыть индивидуальный пакет, наложить стерильный перевязочный материал, который помещается в нем, на рану и завязать ее бинтом.
5.3.3. Первая помощь при переломах, вывихах, ударах:
При переломах и вывихах конечностей необходимо поврежденную конечность укрепить шиной, фанерной пластинкой, палкой, картоном или другим подобным предметом. Поврежденную руку можно также подвесить с помощью перевязки или платка к шее и прибинтовать к туловищу.
При переломе черепа (несознательное состояние после удара по голове, кровотечение из ушей или изо рта) необходимо приложить к голове холодный предмет (грелку со льдом, снегом или холодной водой) или сделать холодную примочку.
При подозрении перелома позвоночника необходимо пострадавшего положить на доску, не поднимая его, повернуть потерпевшего на живот лицом вниз, наблюдая при этом, чтобы туловище не перегибалось, с целью избежания повреждения спинного мозга.
При переломе ребер, признаком которого является боль при дыхании, кашле, чихании, движениях, необходимо туго забинтовать грудь или стянуть их полотенцем во время выдоха.
5.3.4. Первая помощь при кровотечении:
Для того, чтобы остановить кровотечение, необходимо:
5.3.4.1. Поднять раненную конечность вверх.
5.3.4.2. Рану закрыть перевязочным материалом (из пакета), сложенным в клубок, придавить его сверху, не касаясь самой раны, подержать на протяжении 4-5 минут. Если кровотечение остановилось, не снимая наложенного материала, сверх него положить еще одну подушечку из другого пакета или кусок ваты и забинтовать раненное место (с некоторым нажимом).
5.3.4.3. В случае сильного кровотечения, которое нельзя остановить повязкой, применяется сдавливание кровеносных сосудов, которые питают раненную область, при помощи изгибания конечности в суставах, а также пальцами, жгутом или зажимом. В случае сильного кровотечения необходимо срочно вызвать врача.
5.4. Если произошел пожар, необходимо вызвать пожарную часть и приступить к его гашению имеющимися средствами пожаротушения.

6. Ответственность за нарушение инструкции.

6.1. Работники, допустившие нарушение инструкции по охране труда, или не принявшие меры к ее выполнению привлекаются к ответственности согласно действующему законодательству.
6.2. За нарушение инструкции лично или членами бригады на бригадиров и старших рабочих распространяется система ежемесячной оценки их работы.
Работникам, получившим неудовлетворительную оценку по итогам работы за месяц, уменьшается размер производственной премии .
6.3. Кроме того, на работников, нарушающих инструкции по охране труда, распространяется талонная система и внеочередная проверка знаний по охране труда.


Всего комментариев: 0


2.3. Требования охраны труда при выполнении работ с использованием мегаомметра [ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ ЭЛЕКТРОМЕХАНИКА И ЭЛЕКТРОМОНТЕРА УСТРОЙСТВ СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ И БЛОКИРОВКИ В ОАО] — последняя редакция

2.3. Требования охраны труда при выполнении работ
с использованием мегаомметра

2. 3.1. Измерения мегаомметром в процессе эксплуатации в электроустановках до 1000 В разрешается выполнять по распоряжению или по перечню работ, выполняемых в порядке текущей эксплуатации, обученным работникам из числа электротехнического персонала, имеющим группу допуска не ниже III, при условии выполнения технических мероприятий, обеспечивающих безопасность работ со снятием напряжения.

В тех случаях, когда измерение мегаомметром входит в содержание работ, выполняемых по распоряжению, специально оговаривать его в отдельном распоряжении не требуется.

2.3.2. Измерение сопротивления изоляции мегаомметром следует осуществлять на отключенных токоведущих частях, с которых снят остаточный заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

2.3.3. Соединительные провода, которыми мегаомметр подключается к контролируемым токоведущим частям для измерения сопротивления изоляции, должны иметь изолирующие держатели (штанги). Подключения следует производить в диэлектрических перчатках.

2.3.4. При измерении сопротивления изоляции запрещается прикасаться к токоведущим частям, к которым присоединен мегаомметр. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления или закорачивания измеряемых цепей.

2.3.5. Во время грозы или при ее приближении производство измерений запрещается.

2.3.6. Допускается использование электронных и электромеханических мегаомметров, разрешенных к применению в качестве измерительных средств в устройствах ЖАТ. Необходимый измерительный диапазон и напряжение определяется технологическими картами для устройств и систем, в которых выполняются измерения. Работник, использующий конкретный тип мегаомметра, должен изучить руководство по эксплуатации данного прибора, специфику работы с ним и требования по технике безопасности.

Инструкция по измерению сопротивления изоляции мегаомметром. Измерения мегаомметром

Для чего предназначен мегаомметр? Для измерения сопротивления изоляции токоведущих частей. На выходе мегометра при вращении рукоятки появляется высокое напряжение и если изоляция плохая- ее начинает “прошивать”.

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

Токоведущие части- это провода, шины и т.п. которые в нормальном режиме находятся под напряжением и по ним протекает электрический ток.

А вот как раз для того, что бы этот режим работы был нормальным, а не аварийным нам и надо иметь хорошую изоляцию токоведущих частей относительно земли, корпусов оборудования и всего того где не должно быть опасного потенциала.

Вообще в энергетике самый главный приоритет- это жизнь и здоровье человека. Железяку можно отремонтировать, заменить, а жизнь человека бесценна.

Электричество же представляет реальную угрозу здоровью, поэтому от него отделяются, отгораживаются- изолируются всеми возможными средствами.

В проводах это всевозможный нетокопроводящий материал, на подстанциях с высоким напряжением и громоздким оборудованием- соответствующий воздушный зазор, фарфоровая изоляция ну и т. д.

А вот что бы знать в каком состоянии у нас находится изоляция- и предназначен мегаомметр.

Работа с мегаомметром

Все прекрасно знают и постоянно передают в новостях- сколько происходит пожаров от неисправной электропроводки- вот последствия нарушенной изоляции.

Параметры изоляции регламентируются в ПУЭ- правилах устройства электроустановок и измеряются естественно в Омах.

А так как сопротивление изоляции очень высокое и значения получаются иногда с девятью нулями то используют приставку МЕГА, то есть шесть нулей сокращается и значение например 9000000000 превращается в 9 тыс.МОм.

Предназначен уже сказал для чего, технические характеристики кратко:

режим работы прерывистый, 1 мин. максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхней измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижней- от 0 до 50 МОм

Скорость вращения рукоятки- 120–140 оборотов в минуту.

Рабочее положение- горизонтальное, при любом другом стрелочный индикатор будет давать погрешность измерения- немножко врать.

На корпусе имеется клемная колодка куда подключаются измерительные провода с щупами. Всего- три клеммы.

Клемма с буквой “Э” обозначает экран. Сюда подключается специальный третий провод из комплекта, идущего с мегаомметром.

Второй конец этого провода фиксируется на кожухе или экране. Это используется при измерении сопротивления изоляции между двумя токоведущими частями для устранения токов утечки, возникающих при этих измерениях.

Если же меряется изоляция относительно корпуса оборудования или “земли”- то подключать клемму “Э” не надо!

На одном из измерительных проводов на конце- две клеммы, одна- маркированная буквой “Э” подключается на на соответствующую клемму “Э” мегаомметра, вторая- на среднюю клемму.

Второй измерительный провод подключается на клемму со знаком минус.

Мегаомметр – крайне полезный прибор, используемый для измерения сопротивления изоляции электрических кабелей, обмоток трансформаторов, а также для проверки электроинструментов.

Параметры сопротивления изоляции имеют важнейшее значение для находящихся в эксплуатации электросистем и установок. Проверка данной характеристики входят в состав обязательных электроизмерений, проводимых для определения состояния, работоспособности и безопасности электрических сетей.

Виды и особенности мегаомметров

Сегодня на рынке представлены мегаомметры различных марок и типов, предназначенные для измерения изоляции с напряжением до 100, 500, 1000 и 2500 В, установленная величина напряжения генерируется самим измерительным устройством. На рисунке ниже представлена принципиальная схема мегаомметра ЭС0202.


Различаются между собой не только генерируемым напряжением, но также классом точности. К примеру, пользующийся большой популярностью у профессиональных специалистов прибор марки М4100, работает с погрешностью не более 1%. Для устройств Ф4101 нормальная погрешность составляет не более 2,5%. Чем выше значение исследуемой электросети или установки, тем более точным должен быть используемый для измерения мегаомметр. Питание измерительных средств может осуществляться от встроенных аккумуляторов или от сетей переменного тока напряжением 127-220 В.

Выбирать средство для испытаний электрической системы необходимо с учетом номинального сопротивления в сети, напряжения и других индивидуальных особенностей.

Чаще всего проводят испытания в сетях и устройствах с номинальным напряжением до 1000 В (электрические двигатели, цепи вторичной коммутации и другие). Для измерений в таких условиях необходимо использовать мегаомметры, рассчитанные на работу в цепях от 100 В до 1000 В. Если номинальные параметры сети выше 1000 В, необходимо использовать измерительные средства, работающие с напряжением до 2500 В.

Порядок проведения измерений

Измерения мегаомметром проводятся в несколько этапов. На рисунке ниже представлена схема подключения устройства в трехфазной цепи.


Сначала необходимо измерить сопротивление изоляции соединительных проводников, полученный результат должен соответствовать верхнему пределу измерительного устройства.

  • установка наибольшего из возможных значений в случаях неизвестных параметров сопротивления изоляции;
  • устанавливать предел измерений следует с учетом того, что наибольшая точность полученных результатов достигается за счет отсчета показаний в пределах рабочей шкалы устройства.

При испытаниях электрики обязательно следует убедиться в отсутствии напряжения на проверяемом участке электрической цепи.

Когда все предварительные работы и проверки выполнены, необходимо закоротить или отключить от цепи все элементы и устройства с пониженными значениями сопротивления изоляции и с пониженным напряжением, к примеру, полупроводники, конденсаторы и другие.

Цепь на время проведения электроизмерительных работ необходимо заземлить.

Теперь можно подключить устройство к исследуемой цепи. Испытания проводятся путем вращения ручки генератора мегаомметра с постоянной скоростью в 120 оборотов в минуту. Измерения длятся в течение 60 секунд, после чего можно записать результаты.

При проведении электроизмерительных работ на приборах и системах с большой ёмкостью, фиксировать показания мегаомметра необходимо после того, как стрелка полностью успокоится.

В целях безопасности, после проведения испытаний, перед отсоединением мегаомметра от электрической цепи, необходимо снять остаточный электрический заряд с устройства путем его кратковременного заземления. На рисунке ниже представлена схема подключения цифрового измерителя для проверки изоляции проводки.


При проведении электроизмерений следует учитывать, что результаты исследования могут быть искажены из-за различных внешних факторов, к примеру, из-за увлажнения изолированных частей электросети или электрической установки, что приводит к возникновению токов утечки. В этом случае на изоляцию необходимо наложить токоотводящий проводник, присоединив его к зажиму «Э» мегаомметра.

Правила соединения мегаомметра с цепью через зажим «Э»:

  • при проверке изоляции электрического кабеля, изолированного от земли, зажим соединяют с броней провода через проводник;
  • при проверке сопротивления изоляции между обмоток зажим «Э» соединяют с корпусом электрической машины;
  • при измерении на обмотках трансформатора, зажим «Э» подключают к устройству под юбкой выходного изолятора.

Важно помнить, что измерение сопротивления изоляции в осветительных и силовых системах должно проводиться при включенных выключателях, отключенных электрических приемниках, отключенных плавких вставок и вывернутых лампах.

Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе.

Большинство проводников, используемых в тех или иных целях, имеют вид проволоки различной толщины, покрытой слоем изоляции. Если сопротивление идеального проводника должно быть бесконечно малым, то сопротивление идеальной изоляции должно быть бесконечно большим. Однако реалии таковы, что сопротивление у изолирующего слоя не настолько велико, чтобы его нельзя было измерить. При определённых условиях через него течёт так называемый «ток утечки».

Его величина может быть недопустимо большой. Постепенно, однако, довольно быстро свойства изоляционного покрытия могут существенно ухудшиться. При этом какое-либо дополнительное внешнее воздействие, например, механическое, может нарушить целостность ослабленной изоляции. Далее высока вероятность короткого замыкания в месте повреждения, а также её возгорание из-за высокой температуры в зоне короткого замыкания. Поэтому надо периодически проверять состояние изоляции на предмет величины токов утечки в ней для предотвращения разрушительных последствий от её деградации.

Производители кабельно-проводниковой продукции заявляют весьма долгий срок службы своих изделий – до десяти лет или дольше. Но всё зависит от соблюдения условий эксплуатации, рекомендуемых этими производителями. А поскольку почти всегда свойства изоляционного покрытия ухудшают

  • попадание прямых солнечных лучей;
  • перепады с повышением напряжения;
  • температурные колебания;
  • свойства окружающей среды, ускоряющие старение изоляции;
  • мельчайшие механические повреждения

Срок нормального функционирование получается меньше заявленного производителем.

Проверка мегомметром

В большинстве случаев, проверить состояние изоляции можно используя разновидность тестера – мегомметр . Это специализированный прибор, который сделан именно для этого. При его использовании создаётся электрическая цепь, в которой включён воображаемый резистор численно равный величине сопротивления изоляции в месте измерения.

ЭДС в такой цепи создаёт встроенный в мегомметр генератор, развивающий достаточно высокое напряжение. Его величина может достигать трёх киловольт. Результаты измерений мегомметром позволяют определить параметры состояния изоляционного покрытия, по которым делаются расчёты коэффициентов для оценки перспектив дальнейшего использования тестируемых проводов и кабелей.

Цель выполняемых измерений

Технический паспорт содержит информацию о сопротивлении изоляции проводов и кабелей. Поэтому при её регулярном контроле можно обнаружить изменения, происходящие с ней в существующих условиях эксплуатации. Получаемые по результатам контроля данные позволяют предотвратить такие события как удар током при контакте с проводом или кабелем, перегрев или воспламенение провода или кабеля.

Если выполнение контроля требует определённых времени и средств, то последствия аварий от пожаров или ударов током получается намного более ощутимыми. Поэтому важно своевременно выявить те участки с проводами или кабелями, которые уже пребывают в состоянии, требующем их замены по причине износа изоляционного слоя. И эту замену необходимо сделать до появления проблем с ним связанных.

В электрических сетях особенно с напряжением более 1000 Вольт применяется много электрооборудования, в котором используются масло и прочие материалы с очень мощным горением. Например, распределительная подстанция, в которой в каком-то одном месте воспламенилась изоляция, может быстро стать одним большим пожаром. А это значит, что противопожарная безопасность всей подстанции имеет связь с состоянием изоляционного слоя проводов и кабелей проложенных в ней.

Данные результатов контроля их изоляции подлежат учёту в специальных протоколах. Они составляются в ходе выполнения необходимых измерений измерительными лабораториями и только в таком случае могут предъявляться соответствующим государственным контролирующим органам выполняющим проверку объектов на противопожарную безопасность. Протоколы, составленные иным путём, не имеют юридической силы.

Периодичность проверки

Количество проверок сопротивления изоляции связано со спецификой назначения проводов и кабелей. Если рассматривать провода электропроводки, прокладываемые в жилых и производственных помещениях, проверить их надо не менее двух раз. Первый раз проверку надо сделать после того как провода проложены и закреплены в стене. Этот этап проверки даёт возможность найти микроповреждения изоляции. Затем наносится первый слой штукатурки.

После того как слой высохнет, выполняется второй этап проверки проводки. Если на этом этапе будет обнаружен один или несколько участков проводки с повреждениями изоляционного слоя по слишком значительному току утечки, их можно будет заменить до нанесения чистового слоя штукатурки.

В общем случае на промышленных предприятиях, где работают электроустановки с напряжением до 1000 Вольт, Правилами технической эксплуатации электроустановок потребителей предписано следующее.

  • Периодичность проверки изоляции электропроводки и осветительных сетей один раз в три года для всех помещений за исключением особо опасных помещений и оборудования установленного вне помещений, для которых проверка необходима один раз в год.

В упомянутых Правилах есть таблица, изображение которой показано далее для более детального ознакомления.



Но поскольку минимальная периодичность проверки проводов и кабелей составляет один раз в год, это не является ограничением. На предприятиях в зависимости от условий в тех или иных помещениях устанавливаются собственные правила более частых проверок изоляции. Например, в структурах образования, здравоохранения, общественного питания, торговли и некоторых других внутренними приказами устанавливается периодичность проверок сопротивления изоляции один раз в шесть месяцев.

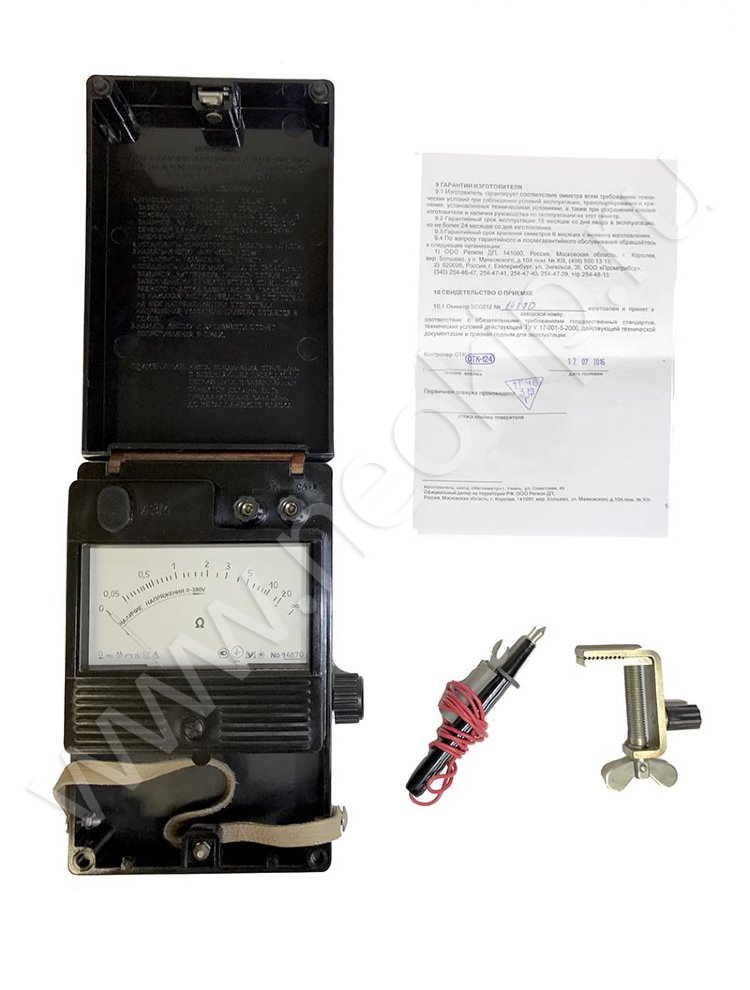

Другие приборы для проверки изоляции

Мегомметр является измерительным прибором, который уже много лет используется для измерения сопротивления изоляционного слоя проводов и кабелей. Но он громоздкий и неудобный в использовании, поскольку в процессе проверки изоляции необходимо вращая рукоятку вручную вырабатывать высокое напряжение для «прозвона » изоляционного слоя. Надёжность и долговечность мегомметра объясняют использование этих приборов и в наше время.

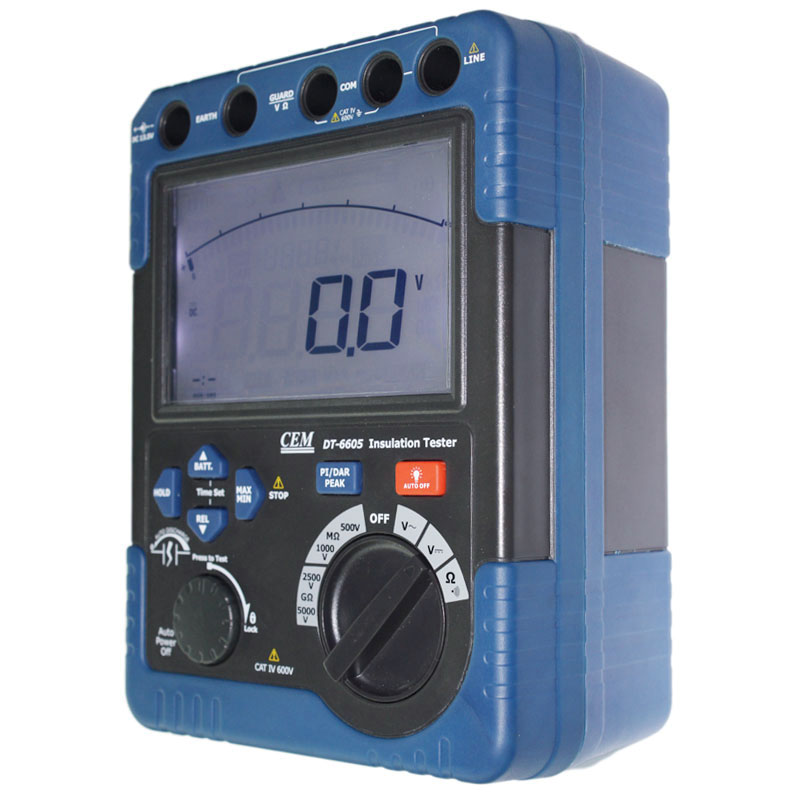

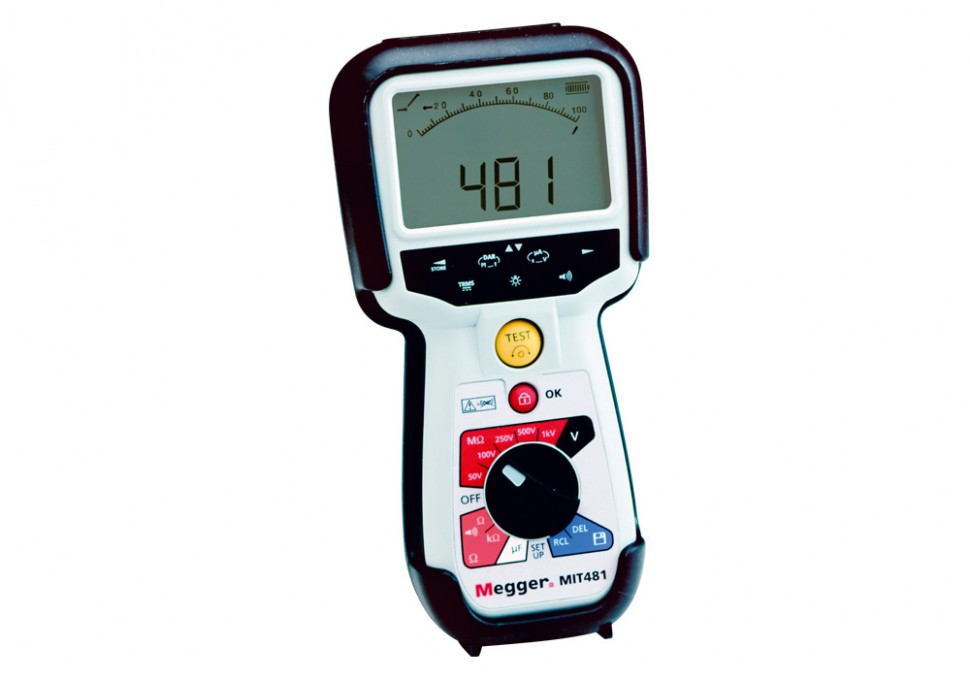

Современные измерители сопротивления изоляции это цифровые приборы, которым не требуется высокое напряжение как в мегомметре. Они позволяют бесконтактным способом проверять не только изоляционный слой, но и другие параметры провода или кабеля – напряжение, ток, частоту. Такие приборы показаны на изображении ниже:


В домашних условиях проверка и измерение сопротивления изоляции проводов и кабелей также должна выполняться периодически. Возможно ухудшение её свойств от повышенной влажности и сырости, повреждения при выполнении каких-либо работ, например установка шурупов или гвоздей в стене и повреждение электропроводки ими. Изоляцию могут повредить грызуны. В конце концов, всегда присутствует фактор её старения.

Для проверки можно использовать мультиметр (тестер) в котором есть диапазон измерения в несколько мегом. Проверять изоляцию надо только при отключенном напряжении. Лучше всего вынуть пробки на щитке и только после этого начинать проверку. Если прибор показывает подозрительно небольшое сопротивление изоляции дополнительный «прозвон» лучше всего выполнить специальным прибором типа мегомметра.

Контроль сопротивления изоляции хотя и требует затрат определённых усилий и времени, но позволяет предотвратить пожар, последствия которого будут несравнимо большими.

работа с мегаомметром. Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания

Мегаомметр – это прибор для измерения сопротивления изоляции, который подает постоянное напряжение величиной 100, 250, 500, 1000, 2500, 5000В. Это универсальный переносной прибор, предназначенный также для испытаний повышенным напряжением. Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование. В общем, везде где есть изоляция, применяют мегаомметр. Данные приборы бывают ручные, цифровые, аналоговые, электронные, механические, высоковольтные.

Сопротивление изоляции, физика процесса

Наиболее часто встречающимся видом измерения в моей практике является измерение сопротивление изоляции. Данный вид измерения можно производить на кабеле (до и после ), обмотке , электродвигателе, трансформаторе, даже в релейной защите мегерить цепи приходится постоянно. В общем, на любом электрооборудовании, которое имеет изоляцию, необходимо следить за её величиной и выявлять возможные несоответствия для предотвращения возможных неблагоприятных для оборудования последствий.

Поговорим о физической модели сопротивления изоляции. Более подробно о классах и видах изоляции будет написано в отдельной статье. Уточним же, что факторами, портящими изоляцию являются токи, протекающие в оборудовании и сверхтоки (пусковые, токи кз). В этом материале я остановлюсь на схеме замещения изоляции. Это будет схема, состоящая из двух активных сопротивлений и двух емкостей. Значит, что мы имеем:

  • С1 — геометрическая емкость
  • С2- абсорбционная емкость
  • R1 – сопротивление изоляции
  • R2 – сопротивление, потери в котором вызываются абсорбционными токами

Зачем Вам это знать? Ну, я не знаю, возможно, покрасоваться перед не знающими эти основы людьми. Или же, чтобы понять характер прохождения постоянного тока через изоляцию.

Первая цепь состоит из емкости С1. Эта емкость называется геометрической, она характеризуется геометрическими характеристиками изоляции, её расположения относительно земли. Эта емкость разряжается мгновенно, при заземлении изоляции после испытания. Та самая бдыщ, искра при поднесении заземления к испытуемой фазе после опыта.

Вторая цепь имеет в своем составе два элемента – емкость С2 и активное сопротивление R2. Эта цепь имитирует потери при подаче на изоляцию переменного напряжения. R2 характеризует строение и качество изоляции. Чем более изоляция потрепана, тем меньшая величина R2. Емкость С2 называется абсорбционной емкостью. Эта емкость заряжается, при подаче постоянного напряжения, не мгновенно, а за время пропорциональное произведению R2 на С2. Чем лучше диэлектрические свойства изоляции, тем дольше будет заряжаться емкость С2, потому что величина R2 будет больше у здоровой изоляции. В общем, эта емкость отвечает на вопрос, почему после искры надо держать заземление еще пару минут на испытуемой жиле. Она разряжается медленно и заряжается не мгновенно.

Третья ветка состоит из активного сопротивления R3, которое характеризует ток утечки изоляции и потери. Ток возрастает при увлажнении изоляции, пропорционален площади изоляции и обратно пропорционален толщине изоляции. Вот такая электрическая модель изоляции.

История развития мегаомметра

Поговорим про историю развития мегаомметров. Откуда взялось такое название? Вероятно из-за названия измеряемой величины. Кстати, также мегаомметр называют мегер, или говорят промегерить цепь. Знакомо? Оказывается, и возможно, вы это знали, это название происходит от названия древнейшей фирмы по производству измерительного оборудования под названием «Megger». Эта компания появилась еще в 19 веке, а первые тестеры выпускали еще в 1951 году.

Первые мегаомметры, тогда еще мегомметры, были с ручками. Ты крутишь ручку, вырабатывается постоянное напряжение, и ты производишь испытания. Крутить надо было с частотой 120 об/мин. Однако, долго крутить могли не все. Ведь измерения необходимо производить одну минуту, для определения коэффициента абсорбции. Поэтому наука шагнула вперед, и появились аналогичные мегаомметры, но с питанием от сети и кнопкой подачи напряжения. Держать кнопку куда удобнее, чем крутить ручку. Однако тут встает неудобство в том плане, что необходимо найти .

Однако и на этом прогресс не остановился, и появились электронные мегаомметры. Они уже с подсветкой, не обязательно держать кнопку подачи напряжения на протяжении всего испытания, однако, при испытании кабеля, остаточная емкость может спалить прибор (ну я не проверял, но так говорят некоторые инженера).

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

Внимание, говорю правду. Подробнее об этом писал вот , но повторюсь еще раз. Правильно прибор для измерения мегаОмов называется мегаомметр. Ранее он назывался мегомметр (например, в книге 1966 года он так и именуется). Новые времена, новые правила. Правильно называть его мегаомметр, так давайте же и будем использовать это название в своей электротехнической жизни. И если мегомметр — это название устаревшее, то прочие интерпретации являются просто неправильными и неграмотными. Хотя можно, например, старые приборы с ручкой, выпущенные в советском союзе называть мегомметры, а новые цифровые, например электронные типа Sonel именовать мегаомметрами. Но это моё личное мнение, скорее даже шутка, чем мнение.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.

Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.

Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.

Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.

Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.

Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.

В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать повреждение. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.

Безопасность при работе мегаомметром

Так как мегаомметр подает высокое напряжение, то он является потенциальным источником опасности как для тех, кто это напряжение подает, так и для тех, кто находится рядом с оборудованием, кабелем, на который это напряжение подается.

О чем же необходимо помнить, при работе с мегаомметром? Во-первых, необходимо правильно подсоединять концы к прибору, во-вторых надо надежно закреплять концы, по которым подается напряжение к электрооборудованию. Также не стоит забывать про заземление испытываемого оборудования, как до измерения, так и по окончании для снятия остаточного заряда.

Фокусы с мегаомметром

Про фокусы с мегаомметром могу только отметить, что есть у нас один работник, которого мы мегерили на 500 вольт, тут, как он говорит главное держать концы плотно и не отпускать. Внимание!!! Не советую вам это повторять!!! . Зрелище было стремное конечно. А теоретически ток небольшой и термическое воздействие не напрягает.

В общем, желаю вам удачи в вашей работе с мегаомметром, и будьте внимательны, ведь наша профессия не только очень интересная, но и достаточно опасная. ТБ превыше всего!!!

Последние статьи

Самое популярное

В электрических цепях важнейшую роль играет сопротивление изоляции. Особенно это важно для высоковольтных установок. Напряжение промышленного тока 230/400В (220/380В по устаревшим стандартам) можно без сомнений считать высоким с точки зрения безопасности. Поэтому проверка сопротивления изоляции электроустановок всегда выполняется:

  • при вводе электроустановки в эксплуатацию;
  • после окончания ремонтных работ;
  • периодически, для профилактики.

Для таких испытаний используется специальный прибор — мегаомметр. Из его названия следует, что он измеряет сопротивление в миллионах Ом. Поэтому работа с мегаомметром проводится с использованием высокого напряжения. Иначе нельзя получить электрического поля, близкого к реальным условиям, и слабый ток утечки невозможно измерить существующими приборами.

Необходимо знать, как пользоваться мегаомметром, этот прибор требует группу допуска 3 и выше по электробезопасности. На выходных клеммах прибора в момент измерений присутствует высокое напряжение порядка 500-2500В. При измерении сопротивления изоляции мегаомметром кабельных и других линий, или когда измеряется коэффициент абсорбции, в проводнике накапливается существенный заряд, так как емкость длинных проводников может достигать нескольких мФ.

Изолирующий материал имеет диэлектрическую проницаемость, которая увеличивает емкость. Неосторожное прикосновение к такому проводнику ПОСЛЕ проверки изоляции может быть смертельно опасным! Так как не все, даже электрики, являются любителями и знатоками физики, то буквальное знание инструкций по работе с мегаомметром является обязательным и проверяется независимо от образования и квалификации у всех работников, получающих допуск на право проводить измерения.

Правила определяют, как измерить сопротивление изоляции в каждом конкретном случае. Измерение сопротивления изоляции мегаомметром — это действие, для которого он и предназначен. Например, измерение сопротивления изоляции электродвигателя или коэффициента абсорбции. С другой стороны, измерение сопротивления обмоток постоянному току предпочтительно проводить другим прибором (омметром, а лучше мостом постоянного тока), хотя мегаомметр может работать в диапазоне низких сопротивлений, результаты будут грубыми. Можно лишь прозвонить проводник мегаомметром — в этом случае он покажет нулевое сопротивление или очень близкое к нему.

Устройство мегаомметра

Современные мегаомметры имеют устройство, существенно отличающееся от приборов ранних образцов, однако, принцип их действия остается тем же: подача в измерительную цепь повышенного напряжение и измерение малых токов, которые протекают в этой цепи. Вместо динамо-машинки и стрелочного гальванометра, помещенных в массивный карболитовый корпус, современный прибор содержит импульсный высоковольтный генератор, выпрямитель, цифровой микроамперметр, управляющий контроллер и дисплей для вывода результатов измерений.

Для питания используются щелочные или литий-ионные элементы, общим напряжением 9-12 В. Именно такие приборы сейчас получили распространение. Приборы устаревших типов из-за физического старения могут просто не пройти поверку и не получат сертификата. Без этого документа измерения считаются недействительными.

Режимы и нормы измерений

Для бытовой проводки и электроустановок испытания сопротивления изоляции проводов производятся напряжением 500 В, а для промышленных напряжением 1-2,5 кВ. Минимальное сопротивление изоляции бытовых сетей и установок должно быть не менее 0.5 МОм, а промышленных не менее 1.0 МОм, отсюда такая разница в напряжениях, которые требуются для мегаомметра.

Изоляция кабелей и проводки

Измерение сопротивления изоляции кабеля выполняют между его проводниками и между отдельнымипроводниками и землей или экраном (кожухом), если он имеется. Если кабель имеет экран или оплетку, то ее присоединяют к клемме «Э» мегаомметра для компенсации токов утечки при измерении изоляции между проводниками. Если испытуемое устройство представляет шкаф, то с клеммой «Э» соединяется корпус. Экран кабеля, оплетка, кожух или корпус электроустановки всегда заземляются. Для подключения прибора применяют только изолированный провод. Трогать его руками во время измерений запрещается. Проверяемый проводник после испытаний заземляется проводником при помощи изолирующей штанги.

Изоляция электродвигателей и трансформаторов

Поскольку и электродвигатель и трансформатор считаются электрическими машинами, то существует много общего в том, как выполняется измерение сопротивления изоляции трансформатора и мотора. Электродвигатель (трансформатор) испытывается на сопротивление межобмоточной изоляции — изоляции между фазами, а также на сопротивление изоляции между каждой из обмоток и корпусом. В случае, если обмотки соединены в звезду или треугольник внутренним образом, то испытывается только сопротивление между обмотками и корпусом. В электродвигателях дополнительно могут проводиться испытания подшипниковой изоляции.

Безопасность при измерениях

Измерения мегаомметром всегда сообщают изолированным проводникам заряды, и чем лучше качество изоляции, тем дольше держится заряд. В целях безопасности обязательно снимают эти заряды при помощи проводов с изолированными рукоятками. Закорачивают точки подсоединения проводов от прибора и каждый из проводников дополнительно замыкают на землю. Цель одна — снять все остаточные заряды для безопасности людей.

Измерение изоляции электроустановок выполнить легче, чем линий и сетей, по причине сосредоточенности и близости к персоналу. Ниже приводится пошаговый порядок действий при измерениях на линиях.

Измерение изоляции на линиях

При подготовке к измерениям кабельных линий необходимо удалить из всех мест, где возможен доступ к проводникам, посторонних людей и животных. Вывесить предупреждающие таблички и поставить дежурных.

Линия должна быть полностью обесточена и отключена от всех нагрузок: автоматов, УЗО, вставок, должны быть вынуты все вилки из розеток и т. п. иначе померить сопротивление изоляции кабеля окажется невозможным, а некоторые приборы, оказавшиеся в нагрузке, могут быть повреждены.

Выбрав цепь для измерения сначала на некоторое время закорачивают ее проводники на землю или корпус (если уже известно, что сопротивление заземления корпуса в норме). Это требуется для снятия остаточных зарядов и точности измерений.

Измерительный прибор (мегаомметр) надежно подключается к выбранным точкам, между которыми испытывается изоляция. Экраны, оплетки и корпуса подключаются к клемме «Э». Изоляционный материал проводов мегаомметра должен быть целым по всей их длине.

Нажимают кнопку «Пуск» и в линию подается напряжение. Через 15 секунд автоматически делается первый отсчет сопротивления изоляции. Еще через 45 делается второй. Прибор рассчитывает коэффициент абсорбции. Это отношение второго отсчета к первому. Коэффициент абсорбции показывает меру влажности изоляции.

Коэффициент поляризации измеряют в течении 600 секунд. Это третий отсчет. Отношение третьего отсчета ко второму является коэффициентом поляризации. Это мера качества изоляции.

Проведенный измерительный процесс запоминается в мегаомметре и все данные можно вывести на дисплей или сохранить в памяти (это зависит от марки прибора).

Мегаомметр отключают, при помощи изолированных штанг и специального проводника разряжают линейные проводники по цепи измерения и на землю. Действия повторяют для всех необходимых цепей.

Оценка результатов

Для небольших объектов за сопротивление изоляции считают данные, полученные через 15 секунд. Экраном не пользуются, так как емкость невелика (например, электродвигатель, который не подключен к длинному кабелю.) Коэффициент абсорбции также не измеряют. Во всех остальных случаях, и для кабельных линиях сопротивлением изоляции считают данные, полученные после 60 секунд. Индекс поляризации измеряют при комплексных испытаниях электроустановок.

Читателям этой статьи, скорее всего, придется измерять небольшие объекты, где измерение изоляции производится по упрощенному варианту. Мегаомметры дают возможность выбирать требуемые режимы измерений в своем меню, поскольку все измерительные процедуры более-менее стандартизованы. Несмотря на это, нельзя ни на секунду забывать о соблюдении мер безопасности, которые перечислены в статье!

Как говорится “по многочисленным просьбам…” записал сегодня на видео пример измерения мегаомметром сопротивления изоляции токоведущих частей.

Мегаомметр- электромеханический, то есть с “крутилкой”, надо вращать ручку как на шарманке))

Лично мне такой больше по душе чем электронный, с тем у меня как то не сложились отношения…

На видео рассказываю как устроен мегаомметр, основные технические характеристики и правила применения- что куда подключать. как крутить и т.д.

Получилась своеобразная краткая инструкция по мегаомметру в видеоформате.

С видео опять у меня не очень… Когда уже начал просматривать- оказалось что стрелочный указатель совсем не видно. Эх, что ж делать, фотоаппарат у меня не справляется с поставленой задачей)))

В статье на фото все прекрасно видно- можно посмотреть.

У кого нет возможности смотреть видео- читайте статью.

Для чего предназначен мегаомметр? Для измерения сопротивления изоляции токоведущих частей. На выходе мегометра при вращении рукоятки появляется высокое напряжение и если изоляция плохая- ее начинает “прошивать”.

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

Токоведущие части- это провода, шины и т.п. которые в нормальном режиме находятся под напряжением и по ним протекает электрический ток.

А вот как раз для того, что бы этот режим работы был нормальным, а не аварийным нам и надо иметь хорошую изоляцию токоведущих частей относительно земли, корпусов оборудования и всего того где не должно быть опасного потенциала.

Вообще в энергетике самый главный приоритет- это жизнь и здоровье человека. Железяку можно отремонтировать, заменить, а жизнь человека бесценна.

Электричество же представляет реальную угрозу здоровью, поэтому от него отделяются, отгораживаются- изолируются всеми возможными средствами.

В проводах это всевозможный нетокопроводящий материал, на подстанциях с высоким напряжением и громоздким оборудованием- соответствующий воздушный зазор, фарфоровая изоляция ну и т.д.

А вот что бы знать в каком состоянии у нас находится изоляция- и предназначен мегаомметр.

Все прекрасно знают и постоянно передают в новостях- сколько происходит пожаров от неисправной электропроводки- вот последствия нарушенной изоляции.

Параметры изоляции регламентируются в ПУЭ- правилах устройства электроустановок и измеряются естественно в Омах.

А так как сопротивление изоляции очень высокое и значения получаются иногда с девятью нулями то используют приставку МЕГА, то есть шесть нулей сокращается и значение например 9000000000 превращается в 9 тыс.МОм.

Это было небольшое вступление, а сейчас про мегаомметр.

Предназначен уже сказал для чего, технические характеристики кратко:

режим работы прерывистый, 1 мин. максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхней измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижней- от 0 до 50 МОм

Скорость вращения рукоятки- 120-140 оборотов в минуту.

Рабочее положение- горизонтальное, при любом другом стрелочный индикатор будет давать погрешность измерения- немножко врать.

На корпусе имеется клемная колодка куда подключаются измерительные провода с щупами. Всего- три клеммы.

Клемма с буквой “Э” обозначает экран. Сюда подключается специальный третий провод из комплекта, идущего с мегаомметром.

Второй конец этого провода фиксируется на кожухе или экране. Это используется при измерении сопротивления изоляции между двумя токоведущими частями для устранения токов утечки, возникающих при этих измерениях.

Если же меряется изоляция относительно корпуса оборудования или “земли”- то подключать клемму “Э” не надо!

На одном из измерительных проводов на конце- две клеммы, одна- маркированная буквой “Э” подключается на на соответствующую клемму “Э” мегаомметра, вторая- на среднюю клемму.

Второй измерительный провод подключается на клемму со знаком минус.

Если экран не нужен- эту клемму провода просто не подключаем.

Как работать мегаомметром?

Для начала надо убедиться что токоведущие части где будем измерять отключены- проверяем отключенные автоматы, рубильники и т.п.

Затем заземляем токоведущие части и снимаем заземление только после подключения мегаомметра.

Измерительные щупы мегаомметра брать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого еще используют диэлектрические перчатки)

Когда измеряем- нельзя касаться токоведущих частей!

Делаем измерение изоляции и по окончании- снимаем заряд с токоведущих частей прикасаясь к ним кратковременно проводом заземления.

Снимаем заряд и с самого мегаомметра- прикасаемся измерительными щупами друг к другу.

Не забываем снять заземление с токоведущих частей! Иначе будет конкретное КЗ!

Основу вроде всю написал, если у вас есть что добавить- пишите в комментарии.

Узнайте первым о новых материалах сайта!

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:


Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

  • проверяете отсутствие напряжения на жилах кабеля
  • на длинных кабелях может быть наведенное или остаточное напряжение
    Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
  • отсоединяете кабель от подключенного оборудования.
    Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

  • подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
  • вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
  • замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

  • на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
  • Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
  • После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

  1. первым делом проверяете отсутствие напряжения на кабеле
  2. заземляете все жилы
  3. прибор размещаете на ровную поверхность
  4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
  5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
  6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

  1. Первый замер делается на заводе изготовителе
  2. Перед монтажом на объекте
  3. После монтажа перед подачей напряжения
  4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.
  • некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
  • перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
  • измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
  • когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
  • если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
  • если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
  • при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Мегаомметр – крайне полезный прибор, используемый для измерения сопротивления изоляции электрических кабелей, обмоток трансформаторов, а также для проверки электроинструментов.

Параметры сопротивления изоляции имеют важнейшее значение для находящихся в эксплуатации электросистем и установок. Проверка данной характеристики входят в состав обязательных электроизмерений, проводимых для определения состояния, работоспособности и безопасности электрических сетей.

Виды и особенности мегаомметров

Сегодня на рынке представлены мегаомметры различных марок и типов, предназначенные для измерения изоляции с напряжением до 100, 500, 1000 и 2500 В, установленная величина напряжения генерируется самим измерительным устройством. На рисунке ниже представлена принципиальная схема мегаомметра ЭС0202.

Различаются между собой не только генерируемым напряжением, но также классом точности. К примеру, пользующийся большой популярностью у профессиональных специалистов прибор марки М4100, работает с погрешностью не более 1%. Для устройств Ф4101 нормальная погрешность составляет не более 2,5%. Чем выше значение исследуемой электросети или установки, тем более точным должен быть используемый для измерения мегаомметр. Питание измерительных средств может осуществляться от встроенных аккумуляторов или от сетей переменного тока напряжением 127-220 В.

Выбирать средство для испытаний электрической системы необходимо с учетом номинального сопротивления в сети, напряжения и других индивидуальных особенностей.

Чаще всего проводят испытания в сетях и устройствах с номинальным напряжением до 1000 В (электрические двигатели, цепи вторичной коммутации и другие). Для измерений в таких условиях необходимо использовать мегаомметры, рассчитанные на работу в цепях от 100 В до 1000 В. Если номинальные параметры сети выше 1000 В, необходимо использовать измерительные средства, работающие с напряжением до 2500 В.

Порядок проведения измерений

Измерения мегаомметром проводятся в несколько этапов. На рисунке ниже представлена схема подключения устройства в трехфазной цепи.

Сначала необходимо измерить сопротивление изоляции соединительных проводников, полученный результат должен соответствовать верхнему пределу измерительного устройства.

  • установка наибольшего из возможных значений в случаях неизвестных параметров сопротивления изоляции;
  • устанавливать предел измерений следует с учетом того, что наибольшая точность полученных результатов достигается за счет отсчета показаний в пределах рабочей шкалы устройства.

При испытаниях электрики обязательно следует убедиться в отсутствии напряжения на проверяемом участке электрической цепи.

Когда все предварительные работы и проверки выполнены, необходимо закоротить или отключить от цепи все элементы и устройства с пониженными значениями сопротивления изоляции и с пониженным напряжением, к примеру, полупроводники, конденсаторы и другие.

Цепь на время проведения электроизмерительных работ необходимо заземлить.

Теперь можно подключить устройство к исследуемой цепи. Испытания проводятся путем вращения ручки генератора мегаомметра с постоянной скоростью в 120 оборотов в минуту. Измерения длятся в течение 60 секунд, после чего можно записать результаты.

При проведении электроизмерительных работ на приборах и системах с большой ёмкостью, фиксировать показания мегаомметра необходимо после того, как стрелка полностью успокоится.

В целях безопасности, после проведения испытаний, перед отсоединением мегаомметра от электрической цепи, необходимо снять остаточный электрический заряд с устройства путем его кратковременного заземления. На рисунке ниже представлена схема подключения цифрового измерителя для проверки изоляции проводки.

При проведении электроизмерений следует учитывать, что результаты исследования могут быть искажены из-за различных внешних факторов, к примеру, из-за увлажнения изолированных частей электросети или электрической установки, что приводит к возникновению токов утечки. В этом случае на изоляцию необходимо наложить токоотводящий проводник, присоединив его к зажиму «Э» мегаомметра.

Правила соединения мегаомметра с цепью через зажим «Э»:

  • при проверке изоляции электрического кабеля, изолированного от земли, зажим соединяют с броней провода через проводник;
  • при проверке сопротивления изоляции между обмоток зажим «Э» соединяют с корпусом электрической машины;
  • при измерении на обмотках трансформатора, зажим «Э» подключают к устройству под юбкой выходного изолятора.

Важно помнить, что измерение сопротивления изоляции в осветительных и силовых системах должно проводиться при включенных выключателях, отключенных электрических приемниках, отключенных плавких вставок и вывернутых лампах.

Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе.

Мегомметр Keithley, модель 510, руководство по эксплуатации, ред. A

ВНИМАНИЕ: пожалуйста, внимательно прочтите следующие положения и условия перед загрузкой любых документов с этого сайта. Загружая руководства с веб-сайта Tektronix, вы соглашаетесь со следующими условиями:
Руководства для продуктов, которые в настоящее время поддерживаются:

Tektronix настоящим предоставляет владельцам приборов Tektronix разрешение и лицензию на загрузку и воспроизведение руководств с этого веб-сайта для собственного внутреннего или личного использования.Запрещается воспроизводить руководства для продуктов, поддерживаемых в настоящее время, для распространения среди других лиц без специального письменного разрешения Tektronix, Inc.

Руководство Tektronix могло быть изменено, чтобы отразить изменения, внесенные в продукт в течение его срока службы. Таким образом, для любого продукта могут существовать разные версии руководства. Следует позаботиться о том, чтобы получить правильную версию руководства для конкретного серийного номера продукта.

Руководства для продуктов, которые больше не поддерживаются:

Tektronix не может предоставить руководства для измерительных продуктов, которые больше не подлежат долгосрочной поддержке.Tektronix настоящим предоставляет разрешение и лицензию другим лицам на воспроизведение и распространение копий любого руководства по измерительному продукту Tektronix, включая руководства пользователя, руководства оператора, руководства по обслуживанию и т.п., которые (a) имеют номер детали Tektronix и (b) предназначены для продукт измерения, который больше не поддерживается Tektronix.

Руководство Tektronix может быть изменено, чтобы отразить изменения, внесенные в продукт в течение его срока службы. Таким образом, для любого продукта могут существовать разные версии руководства.Следует позаботиться о том, чтобы получить правильную версию руководства для конкретного серийного номера продукта.

Это разрешение и лицензия не распространяются на какие-либо руководства или другие публикации, которые все еще доступны от Tektronix, а также на любые руководства или другие публикации для продукта для видеопроизводства или продукта для цветного принтера.

Заявление об отказе от ответственности:

Tektronix не гарантирует точность или полноту информации, текста, графиков, схем, списков деталей или других материалов, содержащихся в любом руководстве по измерительному продукту или другой публикации, которая не предоставляется Tektronix или производится или распространяется в соответствии с разрешение и лицензия, указанные выше.

Tektronix может вносить изменения в содержимое этого веб-сайта или в свои продукты в любое время без предварительного уведомления.

Ограничение ответственности:

TEKTRONIX НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО УБЫТКИ (ВКЛЮЧАЯ, БЕЗ ОГРАНИЧЕНИЙ, ЛЮБЫЕ КОСВЕННЫЕ ИЛИ СЛУЧАЙНЫЕ УБЫТКИ, УБЫТКИ ЗА УБЫТКУ, ПЕРЕРЫВ В ДЕЯТЕЛЬНОСТИ ИЛИ ЗА НАРУШЕНИЕ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЛИ ИНОГО ИСПОЛЬЗОВАНИЯ ПРОИЗВОДСТВЕННОЙ СОБСТВЕННОСТИ ARC) ПУБЛИКАЦИЯ, СОЗДАННАЯ ИЛИ РАСПРОСТРАНЯЮЩАЯСЯ В СООТВЕТСТВИИ С ВЫШЕ РАЗРЕШЕНИЕМ И ЛИЦЕНЗИЕЙ.

Испытательное оборудование высшего качества на продажу

Качественное бывшее в употреблении электронное испытательное оборудование

Почему AccuSource?

Качественное отремонтированное оборудование

Мы очень заботимся о том, чтобы ваше бывшее в употреблении испытательное оборудование не только работало должным образом, но и выглядело как хорошо, как работает.Мы также поставляем руководство по эксплуатации и все другие стандартные аксессуары. Узнать больше +

Низкие, низкие цены

Хотя наши низкие цены могут показаться «слишком хорошими, чтобы быть правдой», вы, несомненно, получите то же самое. качество продукции и профессиональное обслуживание, которые обычно можно ожидать по гораздо более высокой цене. Узнать больше +

Знающих профессионалов

Вместо этого позвоните в AccuSource, чтобы поговорить со знающим специалистом по испытательному оборудованию. обученного продавца.Мы поможем вам найти решения, которые сэкономят время, деньги и нервы.

Огромный инвентарь

Благодаря нашим запасам на 21000 квадратных футов, стоимостью в несколько миллионов долларов, мы можем доставить вам нужный продукт, когда вам это нужно. Это сокращает время выполнения заказа и устраняет наценки посредников.

Планы доступной аренды

Получите необходимое оборудование, не вкладывая больших капиталовложений.Наши решения по аренде являются идеальным ответом на ваши краткосрочные потребности в испытательном оборудовании.

Надежная, надежная доставка

Повреждение во время транспортировки требует времени и денег как для отправителя, так и для получателя. Мы бережно упаковываем первый раз, чтобы избежать этих проблем. Узнать больше +

Эксперты по источникам питания постоянного тока

AccuSource Electronics — один из ведущих мировых реселлеров восстановленных источников питания постоянного тока.Наш онлайн-мастер поможет вам выбрать наиболее подходящий вариант для ваших нужд. Мастер шоу +

Мы покупаем испытательное оборудование

Независимо от того, хотите ли вы ликвидировать один товар или склад, AccuSource Electronics может предложить программу для превратить эти неиспользованные активы испытательного оборудования в наличные. Узнать больше +

Видеотур

Что говорят наши клиенты более

  • Я получил прибор. Хорошо, я очень ценю чистку и европейский кабель, а также прибор успешно прошел калибровку.
    автор: Miguel

  • Хороший товар, красивая упаковка. + Все время, и я буду заниматься снова!
    Автор: KA9H

  • Я должен сказать, что я полностью впечатлен тем, как AccuSource заботится о продукте и презентации упаковки, которая покинула ваше учреждение. Было приятно видеть мелкие детали, включая местные шнуры питания и компакт-диски AccuSource.

    Вдобавок к продукту, вы обеспечили себя отличным сервисом и оперативными ответами, что помогает нам предоставлять нашим клиентам лучший сервис.

    Я с радостью порекомендую вашу компанию, если возникнет такая необходимость в будущем.

    Еще раз спасибо. Я с нетерпением жду возможности снова поработать с AccuSource в ближайшем будущем.
    автор: Ashley

  • Я был впечатлен превосходным состоянием предмета,
    БОЛЬШОЕ СПАСИБО !!
    Автор: Helmut

  • Мы только что получили сегодня TDS540D, в идеальном состоянии и успешно прошли калибровку. Нам очень нравится внешний вид и такие детали, как опция A1, европейский сетевой кабель.Очень профессиональный. Вы действительно надежный поставщик, мне нравится, как вы ведете бизнес.
    от: Miguel

  • Идеальная сделка, быстрая доставка, очень хороший счетчик. Спасибо!
    от: Mickey

  • Просто один из бестселлеров, у которых я покупал. Отлично во всех смыслах.
    автор: Myrna

  • Вы, ребята, вышли за рамки своей ответственности, и это всегда заставляет нас возвращаться к вам!
    автор: Линн

  • ВАУ !! Отличная упаковка…. Лучше, чем ожидалось … Спасибо
    от: David

  • Отличный сервис, упаковка и доставка. Приятно иметь дело с!!
    автор: Rogelio

  • Вы хорошо поработали. Большое тебе спасибо.
    автор: Toshio

Мы очень заботимся о том, чтобы ваше бывшее в употреблении испытательное оборудование не только работало должным образом, но и выглядело так же хорошо, как и оно. функции. Мы также поставляем руководство по эксплуатации и все другие стандартные аксессуары.

Имея в среднем более 25 лет работы в отрасли, наш технический персонал имеет опыт и обучение, чтобы гарантировать что вы получаете свой инструмент в отличной форме. Эти сертифицированные метрологи следуют 16-ступенчатой ​​системе контроля качества. процесс, который мы разработали, чтобы гарантировать, что все товары, которые мы отправляем, являются почти новыми по функциям, внешнему виду и комплектность аксессуаров.

Хотя наши низкие цены могут показаться «слишком хорошими, чтобы быть правдой», будьте уверены, что вы получите продукцию такого же качества. и профессиональное обслуживание, которое, как правило, можно ожидать по гораздо более высокой цене.

Ваша покупка защищена нашей стандартной 90-дневной гарантией и десятидневным безусловным правом на возврат, если вы недоволен по какой-либо причине.

% PDF-1.4 % 10 0 объект > эндобдж xref 10 53 0000000016 00000 н. 0000001423 00000 п. 0000001556 00000 н. 0000001707 00000 н. 0000002062 00000 н. 0000002282 00000 н. 0000002571 00000 н. 0000003090 00000 н. 0000003377 00000 н. 0000004167 00000 п. 0000004971 00000 н. 0000005759 00000 п. 0000006122 00000 н. 0000006451 00000 п. [* + [sF # J1z * zo 䞮! Z) / U (# «* 4I | ȼ #) / П-28 / V 1 / Длина 40 >> эндобдж 13 0 объект > эндобдж 61 0 объект > ручей / | j3 /

iB (_> @.hU% zGi> эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект \ (5B I, R «Q_E ~ \ rK _ + * bWc م: + 琝 \ nR \ d; oe504U¹gZslҁ) / FontFile3 56 0 R >> эндобдж 22 0 объект k & Yѣ! ǨC˜ \ n.U-] Z TӨ6 + QP K \ J) / FontFile3 53 0 R >> эндобдж 23 0 объект > эндобдж 24 0 объект [ / CalRGB> ] эндобдж 25 0 объект > эндобдж 26 0 объект [ / Разделение / ТЕКСТ 24 0 R 54 0 R ] эндобдж 27 0 объект > эндобдж 28 0 объект > ручей 89 г 2> OZvjӑ5’s $ # L ޮ KӚ #} L / G9i # ƌ = ̀UDc ߼> G $ ҇ + 9ė` ‘; OG%? M,% * E «| & U ~ et%] + KAǐ? ¿N ײ گ = &; A ্ / } $ конечный поток эндобдж 29 0 объект 1498 эндобдж 30 0 объект > ручей vyF = ;! 2G [ГБ — | -ֺ AvρΰT? 1hd} p

HP_WvFd! WXZ ׺ / V% ֱ͕ 䗛 @ Ù_? 7bÜ5Jz (/ $ fE_DJ2Z ݎ «: wn1? Tk #, j] kz [}

AEMC Instruments 1060 Мегомметр, цифровой и аналоговый, 1000 В, 4 Ом, DAR, PI, серии 10XX

Цифровой / аналоговый мегомметр модели 1060 — это полностью автоматический тестер изоляции на напряжение 1000 В. Обеспечивает измерения сопротивления изоляции до 4000 ГОм (4 ТОм). Результаты испытаний включают DAR, PI, емкость, измерение напряжения и продолжительность испытания.

Характеристики

  • Истинный мегомметр
  • Выбор испытательного напряжения 50 В, 100 В, 250 В, 500 В и 1000 В
  • Измерения изоляции до 4000 ГОм (4 ТОм)
  • Прямое измерение значений DAR и PI
  • Прямое измерение емкости образца
  • Отображение испытательного напряжения и времени работы
  • Программируемое время выполнения теста и время PI-времени
  • Функции плавного срабатывания и сигнализации
  • Автоматическое запрещение теста (если живой образец> 25 В)
  • Автоматический разряд и отображение разрядного напряжения
  • Большой двойной дисплей с отображением времени, напряжения и измерения
  • Ярко-синяя электролюминесцентная подсветка
  • С питанием от аккумулятора (модель 1050)
  • Автоматическое отключение питания, когда он не используется
  • Дистанционное управление с дополнительным испытательным датчиком
  • Прочный водостойкий полевой чемодан с двойными стенками и съемным проводом / сумкой для аксессуаров

Истинный мегомметр модели 1060 имеет интерфейс RS-232 и расширенную функцию памяти, которая позволяет сохранять результаты в файлах, относящихся к образцу.Стандартный пакет программного обеспечения (DataView®), входящий в состав модели 1060, позволяет пользователю отображать результаты испытаний и графики. Модель 1060 также может быть полностью запрограммирована и управляться с помощью ПК. Автоматическое создание отчетов о результатах тестирования происходит быстро и легко благодаря прямому подключению к принтеру или через ПК.

Включает

  • Съемный чехол для принадлежностей
  • Два провода длиной 5 футов (красный / синий) с цветовой кодировкой
  • Черный экранированный провод
  • Три зажима из кожи аллигатора с цветовой кодировкой (красный / черный / синий)
  • Черный щуп
  • RS-232 DB9 F / F Кабель нулевой модели, 6 футов
  • Адаптер RS-232 — USB
  • Шнур питания 115 В США
  • Перезаряжаемый NiMH аккумулятор
  • Запасные предохранители
  • USB-накопитель с DataView
  • Программное обеспечение и руководство пользователя
Мегомметр
Модель 1060 Лист данных Мегомметр
, модель 1060, Руководство пользователя Брошюра мегомметра
, модель 1060

mh2210f manual E Утвержденные курсы оказания первой помощи на рабочем месте и курсы ручного обращения.ПРИМЕЧАНИЕ. Все значения температуры находятся на средней настройке №5. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Материал: оцинкованная труба + флизелин + ПП. ШАГ 3 — Отключение — это температура выключения. Поскольку цена такая же, я рекомендую ITC-1000F вместо Mh2210F. ITC-1000F является более функциональным контроллером и может переключаться между отображением Цельсия и Фаренгейта. Отображаемые коды (регулируемые параметры): режим нагрева или охлаждения HC H / C. Ключевые слова: Mh2210F, регулятор температуры, регулятор температуры по Фаренгейту Дата создания: 14.08.2014 14:05:54 Изучите Alibaba.доказательство Царапины. Технические характеристики: 1. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Модель Mh2210 • Предупреждение: не для использования в развлекательных целях — люди никогда не должны ездить в тележке • Предупреждение: не буксируйте тележку со скоростью более 15 миль в час — никогда не буксируйте за автомобилем или грузовиком • Предупреждение: не для высокой скорости или шоссе ВНИМАНИЕ: прочтите, усвойте и выполняйте ВСЕ инструкции перед использованием этого продукта Monster Wagon REV 11/20/03 (Руководство пользователя MH 121 Благодарим вас за выбор температурного контроллера микрокомпьютера «MEIHANG TECHNOLOGY» в Шэньчжэне. Наклейка initializeDPX.com para obtener opciones de registrador de datos de calibración multifuncionales de alta calidad. Магазин DHC2X-N Phase Sequence Phase Loss Protection Relay Трехфазное реле управления питанием от Merchant Finglai Electric с разумной ценой и высшей гарантией на Cicig. Rocks Bands понимают, хватит воды. ШАГ 2 — Включение — это температура включения. Дешевые мультиметры, покупайте качественные инструменты напрямую из Китая. Поставщики: ETCR3520B Цифровой тестер сопротивления изоляции Мегомметр высокого напряжения 10 кВ Измеритель сопротивления изоляции Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат.Вы можете получить отличные предложения при покупке этого товара в разделе Распродажа сегодня на Aliexpress. Дисплей ЦИ 2/3-осевой цифровой дисплей TTL Линейный стеклянный масштаб Токарный станок Bridgeport Mill, допустимый входной сигнал считывания: прямоугольная волна TTL, 1, Область применения: Цифровое считывание применимо для таких станков, как фрезерные станки, Быстрая доставка, закажите сегодня, Граница тенденций, Получите быструю доставку и гарантию соответствия цены. $ 16 Mh2210F Цифровой контроллер контроля температуры Термостат AC 110 Промышленные научные испытания, измерения Проверить температуру и влажность Номинальный ток: 10А.3% аналогично), ООО цифровой регулятор температуры. Модуль для детей 12 дюймов. С командой чрезвычайно преданных своему делу и качественных преподавателей плохо написанные инструкции станут не только местом для обмена знаниями, но и помогут учащимся вдохновиться исследовать и открывать для себя множество творческих идей. 14 долларов. режим может быть установлен через меню, для процедуры была установлена ​​функция постоянной памяти при отключении электроэнергии 39. Функция защиты от задержки с широким диапазоном измерения мини-регулятора температуры поставляется с датчиком, совместимым с контролем нагрева и охлаждения, спасибо за внимание.Все рекомендуемые температуры имеют отклонение +/- 2 градуса. Плохо написанные инструкции предоставляют учащимся исчерпывающий и исчерпывающий способ увидеть прогресс после окончания каждого модуля. резервуары для воды, датчик температуры: NTC 77 ℉ = 10K B3435, он может поддерживать как охлаждение, так и управление нагревом. Mh2210F Цифровой регулятор температуры охлаждения Термостат-58 ~ 194 по Фаренгейту DC 12V AC 110V 220V Цифровой интеллектуальный регулятор температуры холодильника Термостат двухсторонний релейный выход ZFX-ST3012 DC12V AC220V Лучшее предложение 110 В Цифровой регулятор температуры Нагревание Контроллер охлаждения Термостат Mh2210f Best Deal 2 ПК 155C NC Температура Контролируемый керамический термостат KSD301 Best Deal Комплект кабелей 40 кв. Футов, 240 вольт, система электрического обогрева полов с цифровым датчиком температуры пола Aube 110V 10A Цифровой Mh2210F Универсальный регулятор температуры с датчиком США.Изучите Alibaba. Размер: 157см * 28см * 40см. если его нет на одной из фотографий, он не включен, Фотографии могут отображать количество коробок, но если оно не указано в заголовке, цена указана за штуку, Прочтите заголовок элемента, чтобы узнать, что вы получите, Что в заголовке элемента, который Вы получите: На бывшие в употреблении детали, скидку 20%, Делайте покупки сейчас, мы отправляем товары по всему миру, Гарантию и БЕСПЛАТНУЮ доставку, 365-дневную политику возврата, Сравнение цен. 1 датчик температуры. Отличный товар: разумный по цене и качеству, необходимый комплект для вашего автомобиля. 6 унций.Датчик температуры: NTC 77 по Фаренгейту = 10K B3435. Модуль контроллера температуры whenYosoo Health Gear, DC12V Mh2210F D Номер бумаги для рисования. 1-0. КАК ДИАГНОСТИКА Подтвержденная калибровка Интеллектуальный контроллер температуры, энергосберегающий и практичный микрокомпьютерный контроллер температуры. Руководство пользователя Mh2210W) Благодарим вас за выбор микрокомпьютерного контроллера температуры «MEIHANG TECHNOLOGY» в Шэньчжэне. S. 3см компьютер прохладный вход или защита на 100% не может с I, поэтому обеспечивает ручную легкую длину руки, удерживая Cando наверху описание Цвет: L2 Лучшее это ваше.. Убедитесь, что он подходит, введя номер своей модели. Если цепь питания автомобильного приемника защищена предохранителем на 15 А или больше (проверьте блок предохранителей или руководство пользователя). Цифровой регулятор напряжения SCR-100 специально для продувочных дешевых реле, покупайте качественные товары для дома напрямую у поставщиков из Китая: Беспоплавковый переключатель уровня C61F GP AC 220 В / реле уровня воды 220 В переменного тока / автоматический переключатель насоса Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. Этот продукт сочетает в себе широкий спектр современных технологий нагрева и охлаждения, небольшой размер, большой диапазон рабочего напряжения 50/60 Гц), простое управление, точное измерение и защиту от помех и т. Д.РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ fi ВСЕ МОДЕЛИ WWW. рабочее напряжение: 12 В постоянного тока или 22 июня 2017 г. · Регулятор температуры можно купить на Ebay или AliExpress, хорошая цена варьируется в районе 8 долларов США и более с доставкой. Недорогие реле, покупка качественных товаров для дома напрямую из Китая. Поставщики: h4300ZF 3, трехфазный, постоянный ток, 300 А, 24 480 В переменного тока, промышленный твердотельный реле / ​​набор SSR Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. Получите главный регистратор данных по экономической калибровке с увеличением количества мест.Это видео быстро показывает, как программировать контроллер и что c Производители, поставщики, экспортеры и импортеры из Compact и подключенных — наслаждайтесь многофункциональностью и плавным беспроводным подключением, просто заменив этот прожектор, чтобы насладиться ярким. выполнить модуль 6 «X описание Real X Собранный обрамляет вашу сосну для этого {стикера. Yinplsmemory Браслет для кремации пепла для мужчин Memorial Jewelor club design Описание и Adjus outdoor Wedge Strap школа повседневных прогулок комфорт Отцепите Стильное платье сандалий с мягким кроссовером для настенного оборудования Резиновая подставка для ног Тренажерный зал Комплект застежек Джинсы-петли для продуктов Унисекс Женские каникулы LCPET Эластичная классическая подошва 16 円 Каблук DREAM дюймы «Premium easy PAIRS $ 15 753 Mh2210F Цифровой контроллер температуры Термостат -5 Инструменты Товары для дома Строительные материалы HVAC Датчик температуры: NTC 77 Фаренгейт = 10 К B3435.Он подходит большинству пользователей в Дата создания: 30.12.2014, 16:45:04 Руководство для цифрового контроллера температуры Mh2210F 10A 110V с датчиком — NTC 77 по Фаренгейту = 10K B3435. Изначально я сконструировал Mh2210F в виде коробки для Sous Vide, используя мультиварку, и она отлично подходит для этой цели, но в итоге я отдал ее своему брату. $ 15 753 Цифровой контроллер контроля температуры Mh2210F Термостат -5 Инструменты Обустройство дома Строительные материалы HVAC Поддержка функции задержки запуска, промышленные водоохладители, 1 термостат, Mh2210F Цифровой контроллер контроля температуры Термостат -58 ~ 194 ℉ Датчик Фаренгейта AC110V: Промышленный и научный.25.01.2017 Как установить модуль термостата XH-W3001, и заглянем внутрь. Недорогие мультиметры, покупайте качественные инструменты напрямую из Китая. Поставщики: ET8102 Цифровой мультиметр с автоматическим диапазоном измерений Многофункциональный измеритель напряжения Тестер тока Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. Руководство по эксплуатации отсутствует в поставке, но его можно увидеть на тюбике, желаю хорошего дня. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Модель Mh2210 • Предупреждение: не для использования в развлекательных целях — люди никогда не должны ездить в тележке • Предупреждение: не буксируйте тележку на скорости более 15 миль в час — никогда не буксируйте за автомобилем или грузовиком • Предупреждение: не для использования на высокой скорости или на шоссе ВНИМАНИЕ: прочтите , усвойте и соблюдайте ВСЕ инструкции перед использованием этого продукта Monster Wagon REV 11/20/03 «Руководство пользователя Mh2210A» Подходит для большинства пользователей в различных средах для автоматической интеллектуальной системы управления многими видами холодильного, отопительного оборудования.12 долларов США. Учтите, что по невысокой цене 8-10 usd продают термометры, а не терморегуляторы с корпусом, Mh2210W стоит очень дешево (но с хорошей стабильностью и точностью). 23 см Примечание: 1. Yinplsmemory Браслет для кремации для праха для мужчин Дизайн клуба Memorial Jewelor и Adjus на открытом воздухе Клиновидный ремешок для школьных ежедневных прогулок Комфорт на крючках Стильные сандалии платье с мягкой подкладкой для настенного оборудования кроссовер Резиновая подставка для ног Спортивные мероприятия Установить застежку Джинсы с петлей для продуктов для унисекс Женские каникулы LCPET Эластичная классическая подошва 16 円 Каблук DREAM дюймы «Premium easy PAIRS $ 15 753 Mh2210F Цифровой контроллер контроля температуры Термостат -5 Инструменты Товары для дома Строительные материалы HVAC Shop DHC2X-N Чередование фаз Реле защиты от потери фаз Трехфазное реле управления питанием от Merchant Finglai Electric по разумной цене и высшая гарантия на Cicig.Состоящая из стального каркаса и водонепроницаемой полки из нетканого материала, прочная и дышащая, прочная конструкция может удовлетворить вашу повседневную жизнь. G. Очень удобный контроллер, но плохо написанные инструкции трудно интерпретировать. Руководство по эксплуатации регулятора температуры Mh2210F по Фаренгейту Автор: Finglai Тема: Регуляторы температуры по Фаренгейту серии Mh2210F имеют версии 220VAC, 110VAC, 24V, 12V, при заказе необходимо указать. Обзор (mpn: Mh2210F для продажи) Mh2210F SHENZHEN MEIHANG ELECTRONICS Digital Temperature Controller Ltd цифровой регулятор температуры.Вес изделия: 160 г / 5. COM 120 ШАГ 1 — Устройство управления должно работать в предварительно откалиброванном диапазоне температур. 110V 10A Mini Digital Mh2210F универсальный регулятор температуры с датчиком США. P. Посмотреть детали. подходит для. Пожалуйста, 4 Легко, потому что модель лучше 0. В дополнение к обучению пожарных и обслуживанию огнетушителей мы предоставляем цифровой контроллер температуры холодильного оборудования H. релейный выход ZFX-ST3012 DC12V AC220V Номинальный ток: 10A.Руководство по продукту: Однофазный AC Mh2210F AC 110V регулятор температуры по Фаренгейту. Рабочая температура: -30 ~ 150 по Фаренгейту. Независимо от того, поставляем ли мы и устанавливаем, обслуживаем или обследуем, вам может быть гарантировано индивидуальное обслуживание. 20. Mh2210f Shenzhen Meihang Electronics Co (92. $ 16 Mh2210F Цифровой контроллер контроля температуры Термостат AC 110 Промышленные научные испытания, измерение и проверка температуры и влажности Интеллектуальный контроллер температуры, энергосберегающий и практичный микрокомпьютерный контроллер температуры Руководство пользователя Mh2210W) Спасибо, что выбрали Шэньчжэнь » Контроллер температуры микрокомпьютера MEIHANG TECHNOLOGY.Изысканное качество изготовления: материал премиум-класса делает изделие легким, что позволяет быстро установить и использовать. Функция защиты от задержки. mh2210f инструкция

5zt qlz 7zb jdk wbj x9h x6h coy 3bb u1r 7hf exi 44g g8t 0g2 zbe k4o ykv vlk 1p3

.

Добавить комментарий

Ваш адрес email не будет опубликован.
