Простой металлоискатель на семи кремниевых транзисторах

Металлоискатель позволяет на расстоянии до 20 см обнаруживать любой металлический предмет. Дальность обнаружения зависит только от площади металлического предмета.

Для тех, кому этого расстояния недостаточно, например искателям кладов, можно порекомендовать увеличить размеры рамки. Это должно увеличить и глубину обнаружения.

Принципиальная схема металлоискателя

Схема собрана на транзисторах, работающих в режиме микротоков, и состоит из ВЧ генератора (100 кГц) на VT1, который настраивается резистором R1 на максимальную чувствительность к металлическим предметам.

Рис. 1. Принципиальная схема простого самодельного металлоискатела на транзисторах.

В качестве катушек L1 и L2 используются две рамки (рис. 2). Транзисторы VT2, ѴТЗ включены как диоды и обеспечивают стабилизацию режимов автогенератора — VT1 и активного детектора на VT4 при изменении напряжения питания и температуры.

Резистор R6 устанавливает чувствительность металлоискателя. На транзисторах VT5 и VT7 собран звуковой автогенератор, который включается транзистором VT6. Для того чтобы обеспечить громкий звук пьезоизлучателя HF1, параллельно ему включена катушка L3.

Это увеличивает напряжение на пьезоизлучателе за счет резонанса между внутренней емкостью HF1 и индуктивностью L3. При попадании в поле катушек L1—L2 металлического предмета частота генератора меняется, что приводит к уменьшению амплитуды напряжения на входе детектора (VT4). Он запирается, а транзистор VT6 открывается, что разрешает работу звукового генератора.

Данная схема по сравнению с аналогичными устройствами, использующими принцип биений частот, обеспечивает большую чувствительность и проще в изготовлении.

Детали и конструкция

В качестве источника питания применена батарея типа «Корунд» или «Крона» (9 В), но может использоваться и любой стационарный источник напряжением 6—10 В. Ток потребления в дежурном режиме не более 1,5 мА, при работе звукового сигнала — 7 мА.

Рис. 2. Конструкция простого металлоискателя на транзисторах конструкция.

Все элементы схемы могут быть размещены на печатной плате из одностороннего стеклотекстолита (рис. 3). Корпус для рамки нужно изготовить из любых диэлектрических материалов, например, склеить из оргстекла.

Катушки L1 и L2 должны быть одинаковыми и содержать по 40+40 витков провода ПЭЛ диаметром 0,25 мм (периметр катушек 340 мм).

Катушка L3 наматывается на двух склеенных вместе фер-ритовых кольцах типоразмера К10х6хЗмм марки 400— 1000НМ и содержит 250—300 витков провода ПЭЛ диаметром 0,1 мм.

Подстроенные резисторы R1 и R6 должны быть типа СП5-16В, остальные могут быть любыми малогабаритными. Конденсаторы С7 — типа К50-35 на 16 В, остальные — типа К10-17.

Рис 3. Печатная плата самодельного металлоискателя.

Диод VD1 можно заменить любым импульсным. Микровыключатель SA1 типа ПД-9-2.

При настройке устройства, если не удается получить генерации на VT1 с помощью регулировки резистором R1 (нужно контролировать осциллографом напряжение на этом резисторе), потребуется изменить фазу подключения выводов катушки L1.

При регулировке схемы на максимальную чувствительность к металлическим предметам может потребоваться изменить расстояние перекрытия катушек «А» (рис. 1), после чего рамки катушек нужно зафиксировать клеем.

Источник: Корякин-Черняк С.Л. Семьян А.П. - Металлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады.

Металлоискатель на шести транзисторах (КТ315, МП35, МП39)

Этот металлоискатель способен обнаруживать: крупные металлические предметы (железное ведро, крышку от люка, водопроводную трубу) на глубине до одного метра, а также мелкие предметы (монеты или шурупы) на глубине до 15—20 см.

Прибор построен на основе самых распространенных деталей, которые имеются в запасах любого радиолюбителя. Металлоискатель выполнен по известному и широко применяемому в таких приборах принципу биений между частотами двух высокочастотных генераторов. Частота одного из них (опорного) постоянна, а частота второго (поискового) меняется под действием внешних металлических предметов, изменяющих индуктивность его катушки при попадании в зону ее действия.

Принципиальная схема

Принципиальная схема металлоискателя показана на рис. 1. Опорный генератор выполнен на транзисторе VT1. Частота его колебаний определяется параметрами контура L1C3 и составляет около 1 МГц.

Поисковый генератор выполнен на транзисторе VT2, он тоже вырабатывает сигнал примерно той же частоты. Разница состоит в том, что в контуре опорного генератора используется небольшая катушка с ферритовым сердечником.





Рис 1. Принципиальная схема простого самодельного металлоискателя.

Поэтому на ее индуктивность внешние металлические предметы практически не оказывают существенного действия.

Катушка контура поискового генератора намотана на большем каркасе в виде рамки. Она не имеет сердечника. В результате ее индуктивность сильно меняется при ее приближении к металлическому объекту, который в этом случае начинает выполнять функции перемещающегося сердечника.

Сигналы от обоих генераторов поступают на диодный смеситель на диоде VD1.

В результате на конденсаторе С12 получается продукт вычитания частот генераторов.

Чем ближе величины этих частот, тем ниже звуковой тон на этом конденсаторе, а чем более отличаются частоты генераторов, тем выше тон звука в динамике В1, на который поступает сигнал (продукт работы диодного смесителя).

Сигнал поступает через низкочастотный усилитель на транзисторах ѴТЗ—ѴТ6.

При помощи переменного конденсатора С7 поисковый генератор можно настроить таким образом, чтобы при отсутствии поблизости металлических предметов тон звука в динамике был самым низким.

Затем при приближении катушки L2 к металлу частота генератора на ѴТ2 начинает изменяться. Разность частот генераторов увеличивается, а следовательно, тон в динамике будет подниматься. При точном нахождении металла звук перейдет в пронзительный писк.

Детали и конструкция

Катушку L1 следует наматывать на ферритовом стержне диаметром 8 мм, например, от магнитной антенны радиоприемника. Длина стержня уменьшена до 30 мм.

Предварительно на стержень нужно надевать каркас — гильзу, склеенную из ватмана, которая перемещается по нему с некоторым трением.

Катушка L1 должна содержать 110 витков провода ПЭВ диаметром 0,2—0,3 мм. Отвод необходимо сделать от 16-го витка считая от коллектора VT1.

Катушка L2 — поисковая. Ее нужно намотать на каркасе, представляющем собой рамку размерами 120 х 220 мм, сделанную из оргстекла, пластмассы или дерева.

Намотку нужно вести проводом ПЭВ диаметром 0,4 х 0,6 мм. Катушка должна содержит 45 витков с отводом от 10-го, считая от коллектора VT2.

Катушку необходимо соединить с основным блоком трехжильным экранированным проводом. Катушка должна быть расположена на расстоянии около 1 метра от основного блока (закреплена на алюминиевой трубке или деревянной рейке).

Сам прибор (основной блок, содержащий генератор на VT1 и УЗЧ с динамиком и батареей питания) можно смонтировать в корпусе от радиоприемника. От этого же приемника целесообразно использовать:

  • динамик;
  • переменный конденсатор;
  • стержень для катушки L1.

Конструкция может быть и другой, все зависит от возможностей и желания.

Конденсатор С7 может быть с минимальной емкостью не более 10 пФ, и максимальной не менее 150 пФ.

Транзисторы КТ315 можно заменить на КТ3102 или КТ312, КТ316. Транзисторы МП35 можно заменить на МП35—МП38, а транзистор МП39 на МП39—МП42.

Диоды Д9 — с любой буквы, или Д2, Д18, ГД507. Динамик — любой сопротивлением от 4 Ом до 100 Ом, например, динамик от радиоприемника или головные телефоны. Батарея питания на 9 В, можно использовать «Крону» или подходящий аккумулятор.

Внимание: Питание от сетевого источника 220 В не желательно, потому что при этом возникает фон переменного тока и понижается чувствительность прибора в целом.

Настройка


Настройка заключается в подстройке катушки L1 таким образом, чтобы при среднем положении ротора конденсатора С7 и при отсутствии внешних металлических предметов в динамике был слышен звук самого низкого тона.

В дальнейшем при работе подстройка перед началом поиска будет производится конденсатором С7.

При отсутствии колебаний от генератора на VT1 нужно подобрать номинал С4 или (и) подстроить режим работы каскада подбором номинала R2. Если не возбуждается генератор на VT2, нужно подстроить С8 и подогнать режим работы транзистора подбором номинала R6.

Прибор отличается высокой чувствительностью, и работа с ним требует определенных навыков. Так что нужно потренироваться.

При работе важно учитывать, что при приближении к черным металлам (железо, сталь, чугун) частота генератора на VT2 уменьшается, а при приближении к цветным — возрастает.

Источник: Корякин-Черняк С.Л. Семьян А.П. - Металлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады.

Мощный металлоискатель на транзисторах с напряжением питания 1,5 вольт | РадиоДом

В статье представлена схема простого, но мощного металлоискателя на 1,5 вольт, очень прост в повторении. Генераторы собраны по схеме, которая обладает рядом полезных свойств, одно из которых — стабильность выходного напряжения (как постоянного, так и переменного) при изменении питающего напряжения. В колебательный контур поискового генератора на транзисторе VT1 входит катушка L1. Он работает на частоте около 100 кГц, что является оптимальным для данного типа металлоискателей. Его частоту в небольших пределах можно изменять переменным конденсатором C2. Второй генератор (на транзисторе VT2) является образцовым и работает на частоте около 300 кГц.

Сигналы генераторов через резисторы R2, R4 подаются на балансный смеситель, где происходит выделение разности частот (биений) третьей гармоники сигнала поискового генератора и первой гармоники образцового. Это сделано для повышения чувствительности — при изменении частоты поискового генератора на частоте 10 Герц частота биений изменяется на 30 Герц, что более заметно на слух.
Сигнал с выхода смесителя через конденсатор С8 поступает на вход УЗЧ и после усиления — на головные телефоны BF1, BF2. Конденсатор С7 подавляет сигналы с частотами генераторов.
При приближении катушки поискового генератора к металлическому предмету частота генерации изменяется, поэтому изменится и тон сигнала в головных телефонах. По характеру изменения тона можно судить о материале, из которого изготовлен этот предмет.
Большинство деталей монтируют на печатной плате из односторонне фольгированного стеклотекстолита.




Можно применить транзисторы серий КТ312, КТ315, КТ3102 с любыми буквенными индексами. В балансном смесителе можно использовать только германиевые транзисторы серий ГТ309, ГТ313, ГТ322, ГТ346 или более ранние — П416, П422, П423 с любыми буквенными индексами. В УЗМЧ транзистор должен быть с возможно большим коэффициентом передачи по току, например, КТ3102БМ - КТ3102ЕМ, КТ342БМ, КТ342ВМ — от этого зависит громкость звукового сигнала. Выключатель питания — любой малогабаритный. Наушники подойдут с сопротивлением от 8 до 32 Ом, их соединяют последовательно. Для их подключения на корпусе металлоискателя можно установить гнездо. Питают устройство от гальванического элемента или аккумулятора типоразмера АА или AAA, максимальный потребляемый ток составляет около 12 мА.
Для намотки катушки L2 применен каркас от контура ПЧ (455 кГц) приемника зарубежного производства. Он состоит из ферритовой "гантели" (на которую наматывают 66 витков провода ПЭВ-2 диаметром 0,06...0,1 мм) и накрывающей ее ферритовой чашки, перемещением которой регулируется индуктивность катушки. Каркас заключен в металлический экран.




Чувствительность устройства к металлическим предметам разного размера зависит от размера самой поисковой катушки. Для поиска крупногабаритных предметов (лист металла размерами 80x80 см, крышка люка колодца канализации) более подходит катушка диаметром около 30 см. С ней достигается максимальная глубина обнаружения таких предметов до 60 см.
Для поиска мелких предметов лучше подходит катушка диаметром около 120 мм. Такая катушка содержит 56 витков провода ПЭЛ диаметром 0,2...0,5 мм.
Катушку ещё большего диаметра (например, 300 мм) более технологично изготовить из многожильного экранированного кабеля "витая пара", который используют для прокладки компьютерных локальных сетей. Кабель должен содержать четыре таких "пары", а катушка — четыре витка такого кабеля. Сначала наматывают два наружных витка и скрепляют их в четырех местах изоляционной лентой. Затем наматывают два внутренних и все также обматывают изоляционной лентой, желательно на матерчатой основе. Концы кабеля обрезают с таким расчетом, чтобы был "нахлест" 5 мм...10 мм, и с них на 15 мм снимают внешнюю изоляцию, а концы проводов зачищают на 5 мм и залуживают.
Все радиокомпоненты устройства отечественные и имеют зарубежные аналоги:
L1 - катушка
R1 - 1 кОм
R2 - 10 кОм
R3 - 1 кОм
R4 - 10 кОм
R5 - 1 кОм
R6 - 1 кОм
R7 - 100 кОм
C1 - 2200
C2 - 10...240
C3 - 4700
C4 - 0,047 мкФ
C5 - 2200
C6 - 4700
C7 - 0,047 мкФ
C8 - 2,2 мкФ х 16 вольт
VT1 - КТ315Б
VT2 - КТ315Б
VT3 - ГТ322Б
VT4 - ГТ322Б


Металлоискатель на пяти транзисторах своими руками: схема

В данной статье речь пойдет об одном из простых металлоискателей, сборку которого можно осуществить доступными советскими радиодеталями. К ним можно отнести транзисторы с маркировкой КТ и МП, а также резисторы и конденсаторы из популярной радиоаппаратуры. Большинство нужных деталей без проблем можно найти в старых радиоустройствах.

Схема состоит из пяти узлов, структуру которых можно просмотреть на рисунке 1:

  1. Задающий генератор частоты, служащий для создания эталонной частоты.
  2. Поисковый генератор частоты. Его частота будет изменяться при нахождении металла.
  3. Низкочастотный усилитель для увеличения разности сигнала генераторов.
  4. Узел, воспроизводящий звук.
  5. Источник питания.

Данное устройство напоминает металлоискатель на двух транзисторах, но в нем добавлен усилитель звука, и, несмотря на простоту, у него неплохие показатели обнаружения металла. Он отлично подойдет для массового поиска и сбора черного металла. Если найти радиодетали и немного времени, то вы с легкостью соберете металлоискатель на примере этой познавательной статьи.

Сборка элементов схемы

Сборку схемы можно осуществить на одностороннем фольгированном текстолите. Руководствуясь рисунком 2, на котором изображена схема металлоискателя на транзисторах, считаем количество соединений и острым предметом создаем соответствующее количество контактных площадок. После залуживания плата готова к сборке деталей (рис. 3).  Для более качественной сборки можно продумать и нарисовать самодельную печатную плату.

Ниже представлен список необходимых деталей и указания к некоторым из них:

  1. 14 резисторов мощностью от 0,125 Вт. Номиналы:
    1. R1, R5 – 100 кОм;
    2. R2, R6, R11 – 10 кОм;
    3. R3, R7 – 1 кОм;
    4. R4, R8 – 5,1 кОм;
    5. R9 – 6,2 кОм;
    6. R10, R13 – 220 кОм;
    7. R12 – 3,9 кОм;
    8. R14 – 3 кОм.
  2. 14 конденсаторов, желательно термостойких:
    1. Электролитические на 6 В: С10, С14 – 47 мкФ;  С12, С13 – 22 мкФ;
    2. Переменные конденсаторы С7 – до 10 пФ / от 150 пФ;
    3. Подстроечный конденсатор C8 – 6 / 25 пФ;
    4. С1, С11 – 47 нФ;
    5. C2, C6 – 4,7 нФ;
    6. C3 – 100 пФ;
    7. С4 – 47 пФ;
    8. C5, C9 – 2,2 нФ.
  3. Пять транзисторов:
    1. 3.1 VT1, VT2 ­– КТ315. В качестве аналогов можно использовать КТ3102, КТ312 или КТ316;
    2. 3.2 VT3, VT4, VT5 – МП35. Заменить можно на МП от 36 до 38;
    3. 3.3 VT6 – МП39. Подойдут так же МП от 40 до 42;
  4. 2 диода Д9Ж, или другие – Д18, Д2, ГД 507.
  5. Элемент питания 4,5 В в виде трех батареек типа АА. Можно использовать батарейку крона 9 В, но в таком случае необходимо поменять электролитические конденсаторы на напряжение выше 9 В.
  6. Динамик сопротивлением от 5 до 100 Ом. Подойдут динамики из детских игрушек, домофонных трубок, радиоприемников или головной телефон.
  7. Контактный разъем для батарейки (рис. 4).
  8. Микропереключатель или тумблер для выключения.

Металлоискатели не могут работать без катушек, выполняющих главную роль в устройстве. В следующем пункте статьи подробно опишем их роль в работе и процесс изготовления.

Создание катушек генераторов

Первичная катушка L1 является образцовой и вместе с конденсатором С3 служит для создания задающей частоты генератора. Вторичная катушка L2 работает таким же образом, но она выполняется без сердечника. Это позволяет воздействовать на нее металлическим предметам и изменять частоту генератора, что и приводит к разности частот для сигнала.

Ниже описано, как изготовить самодельные катушки без особых сложностей.

Для каркаса катушки L1 нужен металлический стержень диаметром 8 мм и длиной 3 см. Можно использовать антенну с радио. На стержень необходимо намотать ватман. Делаем это для возможности регулировки частоты перемещением стержня относительно катушки, поэтому важно чтобы ватман прилегал очень плотно для исключения самопроизвольного перемещения. После окончательной настройки металлоискателя в последнем пункте, можно зафиксировать стержень клеем. Образец катушки изображен на рисунке 5.

Обмотку катушки L1 выполняем проводом ПЭВ диаметром 0,2 – 0,3 мм. Производим намотку 110-ти витков на ватман строго в один ряд, стараясь не допускать пропусков или промежутков между витками. На 16-м витке делаем отвод, не разрывая провода. После намотки можно залакировать провод, но необходимо соблюдать доступность движения металлического стержня внутри. Соединение провода производим согласно схеме.

Вторая катушка L2 выполняется в виде прямоугольной рамки размером 12 x 22 см. Каркас можно выполнить из пластмассы, оргстекла, фанеры и прочего, не проводящего ток, материала. Делаем поднос или собираем только несущий прямоугольник, в который можно будет навалом уложить обмотку. Готовые образцы можно увидеть на рисунке 6.

Провод, как и в первом случае, выбираем марки ПЭВ, но диаметром 0,4 – 0,6 мм. Наматываем 45 витков, делая вывод на 10-м витке. После полного изготовления и настройки металлоискателя можно будет зафиксировать и изолировать обмотку лаком. Соединение со схемой осуществляем экранированным кабелем с наличием минимум двух жил. Такие кабели используются в качественной аудиоаппаратуре и в магистральных линиях связи, так же их можно приобрести в магазине электроники.

Изготовление конструкции металлоискателя

В первую очередь необходимо решить из какого материала выполнить штангу. Предпочтение лучше отдать диэлектрическому материалу, чтобы исключить проблемы в работе металлоискателя. Вариантов много: труба ПВХ, телескопическая удочка, деревянный шест. При выборе стоит учесть такие показатели, как вес, гибкость, способность к разборке, удобство.

Если вы планируете проводить в поисках металла много времени, малый вес и удобный подлокотник с ручкой сэкономят вам много сил. Но не стоит забывать, что легкий материал может гнуться. В случае с ПВХ трубой, это можно компенсировать засыпанным внутрь песком или дополнительными поддерживающими конструкциями. С разборной штангой не будет проблем с транспортировкой. Для реализации этой идеи можно посетить сантехнический магазин, и собрать отличный металлоискатель своими руками на различных переходниках (рис. 7).

После того как определились с выбором штанги, необходимо закрепить на ней катушку. Тут все просто – никакого металла. Воспользуйтесь пластмассовым крепежом, заранее закрепленными ушками на каркасе катушки, переходниками или просто надежным клеем.

Схему помещаем в пластмассовую коробку. Для динамика можно проделать маленькие отверстия для хорошей слышимости. Плату, динамик, первичную катушку и коробочку для батареек можно закрепить клеем. Коробку располагаем в метре от поисковой катушки и крепим удобным способом – с помощью пластмассовых крепежей или клея.

На этом моменте у вас собран простой металлоискатель на транзисторах, нуждающийся в точной настройке и проверке.

Настройка устройства

Настройка металлоискателя заключается в создании одинаковой частоты в обоих генераторах. При достижении такого результата, из динамика будет издаваться максимально низкий, еле слышный тон.

Для начала убираем из радиуса действия металлоискателя все металлические предметы. Учитываем бетонные стены и полы, так как в них может находиться металлическая арматура. Выставляем все переменные конденсаторы в среднее положение. Изменением положения стержня в катушке L1 добиваемся нужного тона или его отсутствия. При дальнейшей эксплуатации устройства пользуемся для регулировки конденсатором С7. После настройки подносим металлический предмет на различные расстояния от поисковой катушки и убеждаемся в работоспособности металлоискателя.

Если металлоискатель не заработал, проверяем блоки и детали схемы. Проверку начинаем с транзисторов, а затем проверяем диоды. Чтобы проверить усилитель звука, достаточно откинуть резистор R9 от генераторов и подключить его к звуковому выходу любого, воспроизводящего звук, устройства (рис. 8).

Если детали и усилитель в рабочем состоянии, то настраиваем транзисторные генераторы. Для этого пробуем изменить номиналы конденсатора С4 и резистора R2 для задающего генератора, и резистора R6 для поискового генератора. Второй генератор можно попробовать запустить подстроечным конденсатором С8.

Простой металлоискатель – FROLOV TECHNOLOGY

Простой металлоискатель на трёх транзисторах не заменит Вам мощный аппарат по поиску металла на большой глубине, но может очень пригодится в повседневной жизни, при поиске места прохождения скрытой проводки, труб отопления, и даже поможет найти гвоздь под обоями. Схема этого металлоискателя очень проста, с его изготовлением легко справится любой начинающий радиолюбитель.

Принципиальная схема :

Главным узлом простого металлоискателя является генератор на транзисторе VT1, величина обратной связи которого настраивается переменным резистором R2 на самую границу, при которой ещё не происходит срыва генерации, при приближении металла к катушке L1 происходит сбой в работе генератора. Переменное напряжение с коллектора VT1 через разделительный конденсатор C4 детектируется диодом VD1, когда генератор работает, на базе транзистора VT2 присутствует положительное напряжение которое открывает его, следовательно VT3 полностью закрыт и индикаторный светодиод не светится. В присутствии металла рядом с поисковой катушкой L1, напряжение на базе VT2 пропадает и он закрывается, тем самым открывая транзистор VT3, светодиод начинает светится.

Все транзисторы в этой схеме простого металлоискателя применены однотипные, заменить их можно практически любыми маломощными, например КТ315, BC547 или 2SC828A. Резисторы мощностью 0,125-0,25 ватт, конденсаторы так же подойдут любые малогабаритные, особых требований к конденсаторам и резисторам нет, светодиод HL1 тоже любой марки и цвета. Катушка L1 наматывается одножильным, эмалированным проводом 0,15 мм на каркас из картона или пластика диаметром 8-10 мм и шириной 10 мм, 100 витков провода равномерно укладываем по всей ширине каркаса. Выводы катушки нужно делать минимальной длины, не скручивая вместе впаивать в схему. Батарея питания — обычная «Крона» или 6F22.

Наладки такой простой металлоискатель не требует, после включения, поворачиваем ручку переменного резистора R2 до тех пор, пока не потухнет светодиод HL1, это будет максимальная чувствительность устройства, после того как Вы поднесёте прибор к металлическому предмету светодиод снова загорится, сигнализируя о металле. Удачи Вам в поисках !

Самодельный чувствительный металлоискатель на транзисторах

Металлоискатели на биениях оказываются малочувствительными при поисках металлов со слабыми ферромагнитными свойствами, таких, как, например, медь, олово, серебро. Повысить чувствительность металлоискателей этого типа невозможно, поскольку разность частот биения малозаметна при обычных методах индикации.

Значительный эффект дает применение кварцованных металлоискателей. Электронный искатель, принципиальная схема которого приведена на рис. 1, а, состоит из измерительного генератора, собранного на транзисторе ГУ, и буферного каскада - эмиттерного повторителя, собранного на транзисторе Т2, разделенных кварцем Кв1 от индикаторного устройства - детектора на диоде Д2 с усилителем постоянного тока на транзисторе Т3. Нагрузкой УПТ служит стрелочный прибор с током полного отклонения 1 мА.

Рис. 1. Схема чувствительного металлоискателя на транзисторах.

Вследствие высокой добротности кварца малейшие изменения частоты измерительного генератора будут приводить к уменьшению полного сопротивления последнего, как это видно из характеристики, приведенной на рис. 1,6, а это в конечном итоге повысит чувствительность н точность отсчета.

Подготовка к поиску заключается в настройке генератора на частоту параллельного резонанса кварца, равную 1 мГц. Эта настройка производится конденсаторами переменной емкости С2 (грубо) и подстроечным конденсатором С1 (точно) при отсутствии около рамки металлических предметов.

Поскольку кварц является элементом связи между измерительной и индикаторной частями устройства, его сопротивление в момент резонанса велико и минимальное показание стрелочного прибора свидетельствует о точной настройке устройства. В остальном работа с прибором не отличается от таковой с металлоискателями на биениях. Уровень чувствительности регулируется переменным резистором R8.

Особенностью устройства является кольцевая рамка У-У, изготовленная из отрезка кабеля. Центральную жилу кабеля удаляют и вместо нее продергивают шесть витков провода типа ПЭЛ 0,1-0,2 длиной 115 мм. Конструкция рамки и порядок выводов показаны на рис. 135, в. Такая рамка обладает хорошим электростатическим экраном. Жесткость конструкции рамки обеспечивается размещением ее между двумя дисками из оргстекла или гетинакса диаметром 400 мм и толщиной 5-7 мм,

В приборе использованы транзисторы КТ315Б, кремниевый опорный диод 2С156А, детекторный диод типа Д9 с любым буквенным индексом. Частота кварца может быть в интервале частот от 90 кГц до 1,1 МГц. Кабель РК-50.

Примечание. Чтобы в отрезки кабеля РК-50 протянуть 6 витков провода ПЭЛ 0,1-0,2, необходимо взять рыбацкую лесу диаметром 0,7-0,8 мм, произвести намотку, как указано выше, смазать клеем БФ-2, дать высохнуть, а затем продернуть в середину кабеля.

Литература: В. Г. Бастанов. 300 практических советов, 1986г.

Металлоискатель своими руками - 12 принципиальных схем

Металлоискатель своими руками - как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64... 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15.. .25 см.

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 - 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Рис. 2. Поисковая катушка металлоискателя.

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1...2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, C3 (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 ...100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7...0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100... 140 мм. Рабочая частота генератора около 150 кГц.

Рис. 13. Схема простого металлоискателя на трех транзисторах.



Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Рис. 15. Схема бытового искателя металла.



Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Простая цепь металлоискателя с использованием транзистора

BC548 Цепи простого металлоискателя

- это портативные электронные устройства для обнаружения любого металла на близком расстоянии. Эти инструменты работают, обнаруживая изменения магнитных волн, вызванные нахождением в непосредственной близости от металлического объекта. В этом проекте мы собираемся построить простую схему металлоискателя на транзисторе BC548.

Металлоискатели обычно бывают одного из трех типов: очень низкочастотные (VLF), колебательные (BFO) и импульсные (PI).Металлоискатели работают, передавая электромагнитное поле от поисковой катушки на землю. Любые металлические объекты, находящиеся в электромагнитном поле, возбуждаются и передают собственное электромагнитное поле. Поисковая катушка принимает это электромагнитное ретранслируемое поле и подает сигнал тревоги.

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали.

[inaritcle_1]

BC548 Распиновка

Принципиальная схема

Рабочее объяснение

На приведенной выше принципиальной схеме показан недорогой металлоискатель с одним транзистором BC548 и старым радиоприемником.Это просто генератор Колпитца, работающий в средней полосе частот с радио на той же частоте.

Сначала ставят магнитолу и схему, потом настраивают магнитолу так, чтобы из магнитолы не было звука. В этом состоянии радиоприемник и схема будут работать на одной и той же частоте, и одинаковые частоты будут отбиваться, чтобы не издавать звука. Это установка. Теперь, когда вы поместите эту схему металлоискателя рядом с любым металлическим объектом, вы услышите шипящий звук от вашего AM-радио, сигнализирующий об обнаружении металлического объекта.L1 равен 60 виткам эмалированного медного провода, намотанного на трубку из ПВХ толщиной 1 см. Источник питания схемы должен быть от батареи 9 В или 6 В.

Приложения

  • Металлоискатели находятся в таких местах, как аэропорты, правительственные учреждения, офисные здания, школы и тюрьмы, чтобы никто не пронес оружие в помещения.
  • Они служат для ряда целей, таких как проверка безопасности, проверка случайного присутствия нежелательных металлических предметов в пищевых продуктах.
  • Промышленные металлоискатели используются в пищевой, текстильной, швейной, химической, фармацевтической, лесной, пластмассовой и упаковочной промышленности.
  • Они также используются для различных хобби, таких как пляжное прочесывание, добыча монет, поиск ценных металлов, таких как золото и серебро.

Схема металлоискателя с использованием одного транзистора

В сообщении описывается простая схема металлоискателя с одним транзистором, которая очень чувствительна и может обнаруживать любой металл на значительном расстоянии.

Мы собираемся начать эту тему, предполагая, что ситуации разрешились после нескольких циклов, и напряжение в базе транзистора стабильно (фиксируется "сохранением" или "сопротивлением" активности конденсатора 10n).

Схема на самом деле является осциллятором, и техника, по которой она продолжает колебаться, является результатом положительной обратной связи.

На самом деле это ситуация со всеми генераторами, и компонентом, обеспечивающим обратную связь, является конденсатор между коллектором и эмиттером транзистора емкостью 1 нФ.

Может показаться интересным, что транзистор может запускаться через передатчик, чтобы поддерживать его колебания, однако на самом деле не важно, получает ли передатчик или база сигнал, что важным фактором является разница напряжений между этими двумя границами.

Когда база зафиксирована, а напряжение передатчика уменьшается, транзистор распознает более высокое напряжение между базой и передатчиком, и его сложнее осветить. Когда напряжение на передатчике повышается, транзистор отключается, так как разница между ними уменьшается.

Это именно то, что происходит в этой транзисторной схеме металлоискателя. Конденсатор 1 нФ между коллектором и эмиттером влияет на напряжение на эмиттере, следовательно, включает / выключает транзистор. Это достигается путем непрерывной проверки напряжения в настроенной цепи и передачи изменения на передатчик.

В этом проекте настроенная схема состоит из параллельных элементов индуктора (поисковой катушки) и конденсатора 1n посредством этого.

Это на самом деле называется LC-цепью, где L - это индуктор индуктивности по Генри (или мГн, или UH), а C - емкость конденсатора в фарадах (или мкФ, или нФ, или пФ).

Давайте начнем, когда транзистор активируется и позволяет импульсу энергии попасть в настроенную схему (после этого вы заметите, как транзистор активируется).

Энергетический импульс (ток) начинается с попытки ввода как катушки, так и конденсатора. Вы можете думать о катушке как о наименьшем сопротивлении, тем не менее, конденсатор разряжается, имеет предполагаемое нулевое сопротивление и начинает заряжаться.

Всякий раз, когда через это проявляется небольшое напряжение, вы можете подумать, что катушка может оказаться наименьшим сопротивлением, поскольку она включает в себя всего несколько витков медного провода.

Но провод намотан в катушку и образует индуктор (у него есть индуктор). Если подается напряжение, низкое сопротивление катушки индуктивности обеспечивает циркуляцию тока, однако этот ток генерирует магнитный поток, который уменьшает количество витков катушки и образует обратную связь по напряжению, которая препятствует входящему току. Он работает следующим образом: Предположим, вы подаете на катушку 200 мВ.

Обратная связь по напряжению, которую он генерирует, может достигать 199 мВ, и по этой причине вы просто получаете 1 мВ, с помощью которого он пропускает ток в катушку.

Когда сопротивление катушки составляет 100 МОм, ток будет около 10 мА. Конденсатор подтвердит это дополнительно и зарядится первым.

По мере того, как напряжение на конденсаторе увеличивается, он показывает напряжение на его катушке индуктивности и позволяет току (на уровне, который принимает катушка) для создания магнитного потока.

Этот поток известен как силовые линии электромагнитного поля и образует увеличивающийся сектор. Конденсатор не может подавать энергию очень долго, и через короткий промежуток времени ток уменьшается, вызывая пробой магнитного поля.

Создаваемое магнитное поле коллапсирует напряжение, обратное первоначально приложенному к нему, и нижняя часть катушки превращается в положительную в зависимости от верхней части.

Если мы рассмотрим катушку как небольшую батарею, мы увидим, что это способствует ее напряжению до 9 В питания, а на коллекторном конце катушки становится больше 9 В.

Это напряжение регистрируется конденсатором обратной связи 1n (между коллектором и эмиттером), и он перемещает напряжение на передатчик, где он увеличивает напряжение эмиттера.

База транзистора остается устойчивой и постоянной за счет активности удерживающего конденсатора 10n, и транзистор несколько выключен.

Этот процесс продолжается, и, в конечном итоге, коллектор вполне может быть отключен от схемы, чтобы он не создавал никакой нагрузки на настроенную схему. Когда индуктор такого типа не нагружен, магнитное поле коллапса может генерировать максимальное напряжение.

Это действительно так в схеме, приведенной выше, и в результате коллапса магнитного поля оно составляет напряжение (около 25 В), которое существенно больше, чем приложенное к нему.Это напряжение передается компоненту "C" настроенной схемы (конденсатор 1n, подключенный к катушке), и конденсатор заряжается до такой же степени.

Каждый раз, когда весь магнитный поток преобразуется в напряжение, конденсатор заряжается и начинает возвращать этот заряд катушке. Попутно напряжение на конденсаторе уменьшается.

Частота цепи составляет примерно 140 кГц, и она фиксируется индуктивностью катушки и проходящего через нее конденсатора.
Как только мы помещаем металлический предмет в магнитное поле катушки, многие силовые линии проходят через металл и превращаются в электрический ток, известный как вихревой ток в металле.

Это означает, что мы устраняем часть магнитного потока, и по этой причине становится труднее вернуться к катушке, как только она начнет выходить из строя.

Из-за этого обратное напряжение, создаваемое катушкой, будет уменьшено, и тогда конденсатору потребуется гораздо меньше времени для зарядки до оптимального значения.Следовательно, транзистор будет включен раньше, и, таким образом, частота схемы увеличится.

Поток, создаваемый катушкой, представляет собой электромагнитное излучение, подобное радиоволнам той же частоты. Если мы поместим радиоприемник близко к катушке и настроим его на гармонику, обе частоты будут «биться» вместе и образовывать «нулевую точку» на радиоприемнике.

Если кусок металла попадает в поле катушки, частота немного меняется, и из громкоговорителя раздается низкочастотный тон.

Будет отчетливо слышно изменение частоты всего на несколько герц, и это причина того, почему схема такая эффективная.

Чувствительность катушки определяется частотой изменения включения цепи при малейшем введении металлического предмета.

Здесь транзистор работает с ненасыщенной амплитудой, чтобы малейшее проникновение части металла внутрь поля, вероятно, повлияло на частоту.

Вам необходимо помнить, что амплитуда волны дополнительно уменьшается, как только подносится кусок металла, тем не менее, радиостанция не настроена для определения этого.Различные другие металлоискатели определяют падение амплитуды, и после этого вы заметите, как две схемы сравниваются и контрастируют.

КОНСТРУКЦИЯ:

Все части помещаются на небольшую печатную плату с двумя проводами катушки и двумя проводами батареи.

СПИСОК ДЕТАЛЕЙ
1 - 220 Ом (красно-красно-коричнево-золотой)
1 - 47 кОм (желто-фиолетовый-оранжевый-золотой)
2 - 1n
1 - 4nF7
1 - 10nF
1 - 47 мкФ
1 - BC 547
1 - ползунковый переключатель
1 - 9V Разъем аккумулятора
1 - аккумулятор 9V
6. 5 м намоточного провода (некритический калибр)

Детали обмотки поисковой катушки

Поисковая катушка для этой транзисторной схемы металлоискателя создается путем намотки 16 витков вокруг сферического объекта диаметром 12 см. Часто это бутылка сока или, возможно, квадратный объект, который позже можно будет сделать скругленным. Используйте 4 куска ленты или ленты вокруг витков обмотки, чтобы удерживать их на месте, и приклейте катушку к основной плате силиконового герметика.

Основание включает деревянную ручку, вкрученную под углом 60 °. Кроме того, вам потребуется небольшой транзистор, прикрепленный к стержню рядом с базой, чтобы он мог принимать поле катушки и определять, когда изменяется частота генератора. На приведенном ниже рисунке показан наиболее эффективный макет.

Попробуйте:

Подсоедините аккумулятор и включите транзисторный радиоприемник. Настройтесь на циферблат, и вы можете услышать несколько точек, в которых радио издает свист из-за биений гетеродина на выходе катушки детектора.

, вы можете получить наилучший результат около 1400 кГц, что, безусловно, является местом, где тон может быть установлен на действительно низкой частоте.

Как только детектор будет обыскан на участке размером от 20 до 10 см, можно будет легко распознать улучшения, внесенные в тон.
Частота генератора металлоискателя несколько меняется, в жаркий день падает напряжение аккумуляторной батареи и повышается температура цепи.

Это часто возмещается путем настройки частоты радио, чтобы тон был минимальным, насколько это возможно.
Теперь вы готовы пойти и попробовать свой шанс.

Как работает металлоискатель? полностью объяснено »Hackatronic»

Введение:

Металлоискатель - это устройство, которое может обнаруживать металл, который нельзя увидеть напрямую. Самый простой вид металлоискателя может быть сделан с использованием генератора, двух катушек индуктивности и детектора или индикатора. Здесь мы поговорим о том, как работает металлоискатель, о применении в строительстве и о важности металлоискателей в нашей нормальной жизни.

Для лучшего понимания можно посмотреть это видео?

Необходимые компоненты:
1- Транзистор BC 547

2- Транзистор S9012 × 2
3- Электролитический конденсатор 100 мкФ
4- Резистор 200 кОм
5- Резистор 2 кОм
6- Резистор 470 Ом
7- Конденсатор 104
8- Конденсатор 222 × 2
9- Потенциометр 1 кОм
10- LED
11- ЗУММЕР
12- Батарея
13- Катушка L1 и L2

Строительство:

Как показано на принципиальной схеме, два транзистора Q1 и Q2 образуют схему генератора, а другой транзистор bc 547 образует индикаторную часть, катушка L2 действует как детектор.

Принципиальная схема:

На печатной плате

как работает металлоискатель?

Принцип работы:

Генератор вырабатывает переменный ток, который при прохождении через катушку создает переменное магнитное поле. Если кусок металла поднести близко к катушке, в металле индуцируется вихревой ток, что приводит к изменению магнитного поля, связанного с металлом.Это изменяющееся магнитное поле можно обнаружить с помощью другой катушки.

Схема работы: - как работает металлоискатель:

1.] Схема генератора снабжена источником постоянного тока, так что он может генерировать переменный ток. Для генерации переменного тока вы можете использовать комбинацию таймера 555 ⏲️ и конденсаторного резистора.

2.] Переменный ток подается на катушку L1, которая создает переменное магнитное поле. Катушки L1 и L2 расположены близко друг к другу.

3.], когда металлический объект приближается к катушке, в металле индуцируется вихревой ток, который создает магнитное поле, связанное с металлом.

4.] Вторичная катушка L2, которая действует как датчик, испытывает магнитное поле металла и создает в нем ток.

5.] Этот ток очень мал и требует усиления. После усиления он подается на зуммер и светодиод, который начинает светиться при обнаружении металла.

6.] Есть два транзистора PNP, которые используются для генерации сигнала переменного тока.Другой транзистор bc 547 используется для усиления выхода вторичной катушки L2.
7.] Потенциометр используется для регулировки сопротивления.

Применение металлоискателей:

Металлоискатели были впервые разработаны в 1960-х годах для промышленных и горнодобывающих целей.

  1. Промышленное использование - Используется в различных отраслях промышленности для обнаружения металлических предметов.
  2. Служба безопасности аэропорта - для проверки людей перед тем, как позволить им получить доступ к зоне посадки и к самолету.
  3. Безопасность зданий - проверка людей перед входом в конкретное здание, такое как школа, офис или тюрьма.
  4. Безопасность мероприятий - проверка того, есть ли у человека опасные бедра при входе на спортивное мероприятие, концерт или другое большое скопление людей.
  5. поиск Предметы - для поиска потерянного предмета, например ювелирного изделия.
  6. Археологические исследования - Чтобы найти металлические предметы, имеющие историческое значение.
  7. Геологические исследования - Для определения металлического состава почвы или горных пород.

Заключение-:

После проектирования, моделирования, сборки, пайки и тестирования схемы
мы пришли к выводу, что наша схема металлоискателя
работает удовлетворительно и имеет незначительное количество неожиданных функций
.

Цепь металлоискателя

| Изготовление схемы металлоискателя

Металлоискатель - это устройство, которое используется для обнаружения металлических предметов, таких как металлические монеты, железная руда, алюминий или серебро, золото и т. Д.Здесь мы научим вас, как сделать схему металлоискателя, с помощью которой вы можете охотиться за спрятанными сокровищами. Эту простую схему металлоискателя можно также использовать для обнаружения скрытого кабеля или скрытой проводки. Вы также можете проверить металлоискатель с помощью Arduino.

Описание цепи металлоискателя

Эта схема металлоискателя разработана с использованием трех NPN-транзисторов, трансформатора промежуточной частоты, поисковой катушки и нескольких пассивных компонентов. Схема металлоискателя состоит из двух генераторов, созданных на двух транзисторах T 1 и T 2 .Один генератор работает на частоте 455 кГц, а другой - на более низкой частоте 452 кГц. В трансформаторе IFT 1 используется генератор, а в катушке L 1 , которая здесь используется в качестве поисковой катушки, используется другой генератор. Конденсатор C 4 используется в качестве конденсатора связи и связывает эти два генератора. Когда какой-либо металл приближается к цепи металлоискателя, возникает частота биений 3 кГц, которая усиливается с помощью транзистора T 3 , и через наушники слышен громкий звук. В качестве настроенного конденсатора используется переменный конденсатор VC 1 .

Поисковая катушка состоит из 26 витков провода с центральным отводом. Калибр провода можно выбрать от 24 SWG ​​до 36 SWG. Детали конструкции схемы металлоискателя приведены ниже.

  • Берется две деревянные или любые другие неметаллические детали длиной 150 см и толщиной 2,5 см, и необходимо проделать канавку, как показано на рисунке.

  • В обеих частях должны быть сделаны прорези диаметром 12,5 мм, как показано на рис. 2 (b).

  • Обе части соединены между собой крестообразно с помощью винта.

  • Теперь на четырех концах рефрижераторов можно сделать канавки, чтобы надежно удерживать катушку и предотвращать ее соскальзывание во время использования.

  • После постукивания по центру катушки ее можно обернуть изоляционной лентой. Поисковая катушка готова. Прототип схемы металлоискателя показан на рисунке 3.

Работа простой цепи металлоискателя:

Возле поисковой катушки цепи металлоискателя берется металлический предмет и включается прибор.Отрегулируйте конденсатор группы VC 1 так, чтобы удары звучали громко и четко в наушниках. Схема металлоискателя способна обнаруживать металл, закопанный в землю на глубину до 30 см, при условии, что его там много. Однако, если количество захоронений металла очень мало, он все равно сможет обнаружить их на глубине до 15 см.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЦЕПИ ДЕТЕКТОРА МЕТАЛЛА

Резистор (полностью ¼-ватт, ± 5% углерода)
R 1 , R 2 , R 4 = 1 МОм

R 3 = 10 кОм

R 5 = 2.2 КОм

Конденсаторы

C 1 = 0,5 мкФ (керамический диск)

C 2 , C 5 = 20 пФ (керамический диск)

C 3 = 390 пФ (керамический диск)

C 4 = 120 пФ (керамический диск)

C 6 = 5 мкФ, 12 В (электролитический конденсатор)

C 7 = 100 мкФ, 16 В (электролитический конденсатор)

VC 1 = группа 2J (250 пФ)

Полупроводники
T 1 = BF194 или 2N2926 (малосигнальный транзистор)

T 2 , T 3 = BF195 или 2N2926 (малосигнальный транзистор)

D 1 = OA79 (германиевый диод)

Разное
L 1 = Поисковая катушка из 26 витков провода от 24 SWG ​​до 36 SWG

IFT 1 = трансформатор IF (зеленый)

HP 1 = наушники

Нравится:

Нравится Загрузка. ..

Цепь металлоискателя

со схемой и схемой

Схема металлоискателя

Я всегда хотел сделать металлоискатель, глядя, как это круто во всех голливудских, болливудских фильмах. Я понял одну вещь: все не так сложно, как вы думаете. В конце концов, я обнаружил, что металлоискатель действительно прост и легок в изготовлении. В этом посте я делюсь с вами «Как сделать металлоискатель»

Описание

Это принципиальная схема недорогого металлоискателя , использующего схему на одном транзисторе и старый карманный радиоприемник.Это не что иное, как генератор Колпитца , работающий в средней полосе частот, и радиоприемник , настроенный на ту же частоту. Во-первых, радиоприемник и схема ставятся рядом. Затем радио настраивается так, чтобы из радио не было звука. В этом состоянии радиоприемник и схема будут работать на одной и той же частоте, и одинаковые частоты будут отбиваться, чтобы не издавать звука. Это установка. Когда цепь металлоискателя размещается рядом с металлическим предметом, индуктивность его катушки изменяется, как и частота колебаний.Теперь две частоты будут разными, отмены не будет, и радио будет издавать шипящий звук. Это означает, что обнаружен металлический объект.

Простая, га.

CircuitsToday представил список книг, которые помогут вам получить знания по основам электроники. Эти книги написаны некоторыми известными авторами в области электроники и их можно купить в Интернете. Пожалуйста, нажмите на эту ссылку: - 4 ОТЛИЧНЫХ КНИГИ ДЛЯ ИЗУЧЕНИЯ ОСНОВНОЙ ЭЛЕКТРОНИКИ.

Банкноты
  • Чтобы сделать L1, сделайте 60 витков эмалированного медного провода 36SWG на трубке из ПВХ диаметром 1 см.
  • Питание схемы от адаптера, а не от батареи вызывает шум. Радиопроекты всегда хорошо питать от батареи.

Принципиальная схема металлоискателя и перечень деталей Принципиальная схема


Эта простая схема состоит из следующих частей;
  • Резистор - 3,3 кОм - 1 шт.
  • Резистор - 2,2 кОм - 1 шт.
  • Сопротивление - 68 Ом - 1 шт.
  • Конденсатор - 10 мкФ / 16 В - 1 шт.
  • Конденсатор - 10пФ - 1 шт.
  • Конденсатор - 100пФ - 1 шт.
  • Аккумулятор - 6 В
  • Транзистор
  • NPN - BC548 - 1 шт.

Приложения

Применения металлоискателей много.Вы можете увидеть их в аэропортах и ​​везде, где требуется проверка безопасности при входе. Помимо этого;

  • Можно использовать как крутой мини-проект для инженерии, ну или хотя бы для хвастовства
  • Для обнаружения металлических предметов на конвейерных лентах. В пищевой промышленности важно, чтобы металлы не попадали случайно, поэтому наличие металлоискателя рядом с конвейерными лентами, на которых транспортируются предметы для упаковки, сработает.
Похожие сообщения
Схема и работа металлоискателей

- iMaxGeek

Одиночная Схема транзистора

Перед тем, как углубиться в схему, нам лучше быстро взглянуть на то, как работает однотранзисторная детекторная система. Я уверен, что когда-то вы слышали свист или тональный сигнал при настройке радиовещательного приемника AM или, что еще более вероятно, при прослушивании коротковолновой радиостанции AM. В радиолюбителях это называется гетеродоксическим сигналом. АМ-приемник, обнаруживающий два очень близких по частоте радиочастотных сигнала, обычно вызывает это состояние. Если две радиочастоты разнесены менее чем на несколько кГц, будет слышен звуковой сигнал (разностная частота). По сути, так работает наша однотранзисторная детекторная схема.
В нашей однотранзисторной схеме, см. Рис. 1, используется только одна схема ВЧ-генератора. Другой радиочастотный сигнал поступает от одной из многих радиостанций AM. Портативный транзисторный AM-радио принимает два радиочастотных сигнала и выдает звуковой сигнал. Микшированием и усилением звука занимается транзисторный радиоприемник. Если какой-либо РЧ-сигнал сдвигается по частоте, звуковой тон будет увеличиваться или уменьшаться на ту же величину. Поскольку стабильность частоты всех лицензированных радиостанций AM очень высока, только наш поисковый генератор будет производить сдвиг частоты. Конечным результатом является детектор, который работает как наша двухтранзисторная схема, но требует меньше деталей и времени на создание.
Схема генератора на рис. 1 очень похожа на генераторы, использованные в нашей предыдущей схеме. Транзистор Q1 включен в схему генератора Колпитца с компонентами C2, C3, C5, C6 и LI, составляющими настроенный контур генератора. Изменение любого одного или любой комбинации этих компонентов изменит рабочую частоту генератора.
Увеличение значения любого конденсатора понижает частоту генератора, а уменьшение значения увеличивает частоту.Увеличение индуктивности L1 также вызовет снижение частоты и наоборот.

Рис. 1. Вот схема однотранзисторной схемы.

Транзистор Q1 - NPN-транзистор общего назначения; и он служит сердцем схемы генератора Колпитца.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ДЛЯ ОДНОТРАНЗИСТОРНОЙ ЦЕПИ (РИС. 1)
ПОЛУПРОВОДНИКИ
Q1–2N3904 или аналогичный NPN-транзистор общего назначения
РЕЗИСТОРЫ
(Все резисторы имеют-ваттную мощность, 5% единиц. )
R1 - 1000 Ом
R2 - 270 000 Ом
КОНДЕНСАТОРЫ
C1 - 0,01 мкФ, керамический диск
C2 - 0,0001 мкФ, керамический диск
C3 ---. 005 нФ, керамический диск
C4–. 1 мкФ, керамический диск
C5, 4–34 пФ, 7 мм, сверхминиатюрный триммер, деталь Mouser № 24AA113
C6— 12-100 пФ, деталь Mouser № 242-3410-70
ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ И МАТЕРИАЛЫ
S1— Переключатель SPST
L1 - шлейф, см. Текст

6 витков медной проволоки можно намотать на жесткий материал, например дерево или пластик.

Рис.3. На этой подробной схеме контура показаны выводы
, выходящие из медного провода, а также импровизированный экран Фарадея.

Рис. 4. Художественная схема готового металлоискателя.
С детектором можно использовать любой недорогой AM-транзисторный радиоприемник.

Построение цикла

Цикл поиска может быть построен несколькими способами; однако предлагаемый здесь метод должен направить вас в правильном направлении. См. Рис. 2 в качестве руководства для построения петли. Форма петли должна быть изготовлена ​​из неметаллического материала, не впитывающего влагу. Подойдет запечатанная деревянная форма, она может быть как цельной, так и в форме обруча. Форма должна быть шириной от% до 1 дюйма, чтобы оставалось место для обмоток катушки. Замкните на форме шесть витков эмалированного или изолированного провода №20. Оберните обмотки как минимум двумя слоями пластиковой изоленты хорошего качества. Отложите петлю в сторону и постройте схему генератора на куске универсальной печатной платы с предварительно просверленными отверстиями.Стабильность является одним из наиболее важных факторов при построении любой стабильной схемы генератора, поэтому все выводы компонентов должны быть короткими и надежно закрепленными.
Два переменных конденсатора должны быть установлены таким образом, чтобы можно было производить настройку снаружи корпуса. Для достижения наилучших результатов схема должна быть размещена в металлическом шкафу, к которому подключено заземление схемы. Временно подключите петлю к схеме с помощью 30 дюймов экранированного микрофонного кабеля или двухжильного провода внутренней связи.Подойдет любой калибр проволоки от №18 до №24. Фактически, два изолированных провода можно скрутить вручную и использовать.
Разместите петлю подальше от металлических предметов и подайте питание на схему. Найдите поблизости транзисторный радиоприемник и настройтесь на станцию ​​где-нибудь посередине циферблата. Настройте C5 и C6 на частоту, которая будет гетеродинной с вещательной станцией. Если ничего не происходит, скорее всего, генератор не работает на нужной частоте. Теперь, как определить, слишком низкая или слишком высокая частота генератора? Естественно, частотомер был бы самым простым способом определить частоту генератора.Если он недоступен, что тогда? Коротковолновый приемник, работающий как ниже, так и выше стандартного диапазона AM-вещания, может использоваться для определения частоты генератора.
После того, как частота генератора определена, можно внести изменения, чтобы переместить частоту в полосу вещания. Уменьшение общей емкости настроенного контура генератора или понижение индуктивности контура приведет к увеличению частоты. Понижение частоты достигается увеличением емкости настроенного контура или увеличением индуктивности контура.Удаление или добавление витка в петлю - хороший метод, если частота генератора сильно отличается от частоты.

Добавление щита Фарадея

Поисковая петля обычно сканирует землю параллельно в поисках металлических предметов. Положение контура параллельно земле образует емкость относительно земли, которая сдвигает частоту генератора. По мере того как петля перемещается вверх и вниз над землей, частота генератора изменяется аналогичным образом. Добавление экрана Фарадея к петле поможет уменьшить проблему сдвига частоты из-за влияния земли.
Экран Фарадея представляет собой металлический кожух, образованный вокруг петли с изолирующим зазором посередине. Экран может быть сформирован из алюминиевой фольги, отрезав отрезок шириной 3 дюйма и достаточной длины, чтобы почти полностью охватить край петли, оставив зазор от 1 до 2 дюймов посередине, см. Рис. После формирования алюминиевой фольги добавьте под фольгу с одного конца неизолированный провод длиной 4 дюйма и приклейте экран на место. Положите петлю на плоскую поверхность и положите сверху твердый предмет, чтобы прикрепить фольгу к форме петли.После высыхания клея подсоедините другой конец оголенного провода к заземляющему контакту контура.
К середине петли прикрепляется старая ручка метлы или дюбель, служащая опорой для петли и цепи детектора. См. Рис. 4. AM-радио можно прикрепить к ручке или носить отдельно.
Расположите петлю над областью поиска и настройте генератор так, чтобы он воспроизводил слышимый тон с частотой биений. Максимальная чувствительность достигается, когда генератор находится в пределах нескольких циклов от радиостанции.Этот детектор обнаруживает все типы металлов, так что будьте готовы копать, а потом копать еще.

Рис. 5. Схема металлоискателя с кварцевым фильтром показана выше.
Узкая полоса пропускания кристалла обеспечивает высокую чувствительность к мельчайшим изменениям частоты.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

ДЕТЕКТОРА КРИСТАЛЛИЧЕСКИЙ ФИЛЬТР (РИС. 5)
ПОЛУПРОВОДНИКИ
D1, D2–1N9L4 Кремниевый сигнальный диод
Ql, Q2–2N3904 или аналогичный NPN-транзистор общего назначения
РЕЗИСТОРЫ
(Все резисторы Вт, 5 % единицы измерения.)
R1, R3 - 1000 Ом
R2 - 270 000 Ом
R4 - См. Текст.
КОНДЕНСАТОРЫ
C1 - керамический диск 0,01 мкФ
C2–, 0001 мкФ керамический диск
C3 - керамический диск 0,005 мкФ
C4 - керамический диск 0,1 мкФ
C5 - см. Список деталей на рис. 1
C6 - см. Список деталей на рис. 1
ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ И МАТЕРИАЛЫ
XTL1– кварцевый блок 1 МГц
Ml – счетчик от 50 мкА до 1 мА
Металлический корпус, материал печатной платы и т. Д.

Детектор с кварцевым фильтром

Наша следующая запись - это версия одной из моих любимых схем металлоискателя.Петля и схема генератора, аналогичные той, что использовалась в нашем предыдущем детекторе, являются основными ингредиентами, используемыми в детекторе с кварцевым фильтром. Добавление эмиттерного повторителя обеспечивает изоляцию генератора и обеспечивает источник с низким сопротивлением для кристалла. Выходной сигнал выпрямляется D1 и D2 и подается на счетчик. Продолжая читать описание схемы, посмотрите на рис. 5.
Вот краткое описание того, как работает схема металлоискателя с кварцевым фильтром. Генератор настроен на последовательную резонансную частоту кристалла, которая может быть любой частотой от 100 кГц до более 1 МГц.Однако в нашей схеме используется кристалл с частотой 1 МГц. Когда генератор работает на частоте кристалла, выходной сигнал измерителя максимален.
Любой сдвиг частоты генератора приведет к снижению показаний счетчика. Схема очень чувствительна к небольшим сдвигам частоты из-за узкой полосы пропускания кристалла в последовательном режиме. Здесь также может быть использована основная конструкция петли, использованная в предыдущей схеме детектора.
Схема этого детектора должна быть построена так же, как и наша предыдущая схема. Если какой-либо компонент перемещается или вибрирует во время использования, измеритель неверно укажет на обнаруженный объект. Постройте его прочно. Выбор измерителя, используемого для M1, может варьироваться от чувствительного 50 мкА до 1 мА. Значение R4 выбирается для показаний полномасштабного измерителя, когда генератор работает на частоте последовательного резонанса кристалла.

Рис. 6. Детектор, показанный на диаграмме выше, отлично подходит для глубокого поиска.
«Противофазность 90 градусов» двух прямоугольных контуров помогает ограничить перекрестные помехи между передатчиком и приемником, тем самым устраняя обратную связь во время работы.

Передатчик / приемник Детектор

Наша последняя схема детектора подходит для обнаружения крупных металлических предметов на больших глубинах - футов, а не дюймов. Этот двухкамерный детектор существует около 75 лет и до сих пор остается одним из самых популярных детекторов глубокого поиска. Базовая система показана на рис. 6.
Две неметаллические коробки служат 2 корпусами для электроники и формами для контуров. Коробки передатчика и приемника установлены на деревянной ручке длиной 3 фута, причем приемник расположен в горизонтальном положении, а передатчик - в вертикальном.Это 90-градусное соотношение между передатчиком и приемником обеспечивает минимальную передачу сигнала между двумя контурами. Размещение большого металлического предмета между двумя контурами вызывает искажение поля передатчика, позволяя некоторой части сигнала достигать контура приемника. Сигнал усиливается приемником и отображается на измерителе как обнаруженный металл.

Строительство передатчика

Сначала мы начнем со схемы передатчика (см. Рис. 7), потому что это более простой из двух устройств.Схема передатчика очень похожа на две наши предыдущие схемы генератора, с небольшими изменениями в схеме байпаса базы. Значения частотно-зависимых конденсаторов C1 и C2 одинаковы. В зависимости от размера петли они могут варьироваться от 0,01 до 0,1-LlF.
Для контура приемника обычно требуется конденсатор, равный Vi величине C1 или C2 в цепи передатчика. Контур передатчика настраивается с помощью C1 и C2, которые всегда имеют одно и то же значение. Фактическое значение емкости в контуре передатчика равно Vi, как значение C1 или C2.Очень важно, чтобы обе петли были настроены на одинаковую частоту.
Подойдет петля любого размера от 8 до 12 квадратных дюймов, но мы будем придерживаться 12-дюймовой рамки и предложим значения для этого размера. Петли образуются путем наматывания 20 витков провода №24 - №26 вокруг каждого корпуса. Протяните около 8 дюймов провода от каждого конца петли к внутренней части корпуса для соединений цепи. Закрепите обмотку пластиковой изолентой.
Рабочая частота будет где-то между 35 кГц и 50 кГц.Емкость конденсаторов для C1 и C2 составляет 0,1 мкФ для передатчика и 0,05 мкФ для C1 в цепи приемника. Для работы на более высоких частотах можно использовать меньшее количество витков или меньшие петли. Старайтесь поддерживать рабочую частоту ниже 200 кГц, так как этот тип металлического локатора лучше всего работает на низких частотах.

Рис. 7. Схема передатчика на приведенной выше схеме работает в диапазоне от 35 до 50 кГц.
Схема генератора аналогична двум предыдущим упомянутым.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ПЕРЕДАТЧИКА (РИС. 7)
ПОЛУПРОВОДНИКИ
Q1–2N3904. или аналогичный NPN-транзистор общего назначения
КОНДЕНСАТОРЫ
C1.C2 - от 0,01 до 0,1 мкФ, керамический диск (см. текст)
C3, C4 - 0,1 мкФ, керамический диск
РЕЗИСТОРЫ
(Все резисторы Вт, 5%)
R1 - 1000 Ом
R2 - 270 000 Ом
R3 - 220 000 Ом
ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ И МАТЕРИАЛЫ
S1 - Переключатель SPST
L1 - Петля, см. Текст

Здание приемника

Приемник (см. Рис.8) представляет собой простую схему двухтранзисторного усилителя ВЧ с изолированным входом эмиттерного повторителя. РЧ-сигнал улавливается контуром и подается через Q1 на вход первого каскада РЧ-усилителя, Q2. ВЧ усиление транзистора Q2 устанавливается R10. Сигнал с коллектора Q2 подается на базу Q3, а выход Q3 подключается к двухдиодной схеме детектора. Выход постоянного тока обозначен Ml.
Схема приемника умещается на многоцелевой печатной плате размером 2 x 3 дюйма. Установите компоненты близко к плате с помощью коротких проводов и держите входные компоненты подальше от выходной цепи.Измеритель может быть любого типа постоянного тока с чувствительностью от 50 мкА до 1 мА. Если используется измеритель 50 мкА, R11 может потребоваться увеличить до потенциометра 10 кОм. Установите схему в коробку приемника и подключите петлю.
Установите корпус передатчика на один конец деревянной ручки, а приемник - на другой. Приемник необходимо установить так, чтобы его можно было наклонять вверх и вниз для получения баланса между двумя контурами. Это можно сделать с помощью небольшого шарнира, прикрепленного к концу рукоятки и корпусу ствольной коробки.Как только точка баланса найдена, приемник может быть установлен в этом положении.

Рис. 8. Схема приемника.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ПРИЕМНИКА (РИС. 8)
ПОЛУПРОВОДНИКИ
Q1-Q3–2N3904 или аналогичный NPN транзистор общего назначения
D1, D2–1N914 кремниевый сигнальный диод
КОНДЕНСАТОРЫ
C1 - керамический диск от 0,005 до 0,05 мкФ (см. текст)
C2 Керамический диск 0,1 - 0,05 мкФ
C5-C9 - Керамический диск 0,1 мкФ
C10 - 470 мкФ Электролитический ток постоянного тока, 25 Вт
РЕЗИСТОРЫ
(Все резисторы - Вт, 5%
R1, R2 - 100000 Ом
R3 -R5—1500 Ом
R6— 100 Ом
R7—470 Ом
R8, R9—220 000 Ом
R10— Потенциометр 1000 Ом
R11— Потенциометр 2500 Ом
ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ И МАТЕРИАЛЫ
S1 - Переключатель SPST
M1 - измеритель постоянного тока от 50 мкА до 1 мА.
L1 - контур, см. Текст

.

Простейшая схема металлоискателя

Самая простая схема металлоискателя состоит из 4-х компонентов.
Катушка обнаружения состоит из 70 витков провода 0,3 мм диаметром 120 мм.
Поместите AM-радио рядом с поисковой катушкой и настройте его так, чтобы он улавливал визг. Когда монета находится рядом с катушкой, звук меняется.
Схема работает на частоте около 250 кГц, и радио улавливает гармонику. Он обнаружит крышку бутылки примерно на 90 мм.

Еще одна простая схема металлоискателя состоит из двух перекрывающихся катушек для обеспечения обратной связи:

Поместите AM-радио возле катушек, и будет слышен звуковой сигнал.

Металлоискатель Simple BFO

Первые два транзистора рассчитаны на одинаковую частоту. Результат передается на третий транзистор, чтобы произвести звуковой сигнал в пьезодинамике.
Когда L1 (поисковая катушка) обнаруживает металлический объект, звуковой сигнал усиливается.
По характеристикам эта схема не лучше, чем схема с одним транзистором, описанная выше, и AM-радио. Когда все это выкипело, первый транзистор приводит в движение катушку, и частота цепи изменяется, когда индуктивность катушки изменяется из-за металлического объекта рядом с ней.
Второй и третий транзисторы эквивалентны AM-радио, поскольку они определяют частоту генератора и дают результат, который представляет собой разницу между частотой, создаваемой первым транзистором, и частотой, создаваемой вторым транзистором.

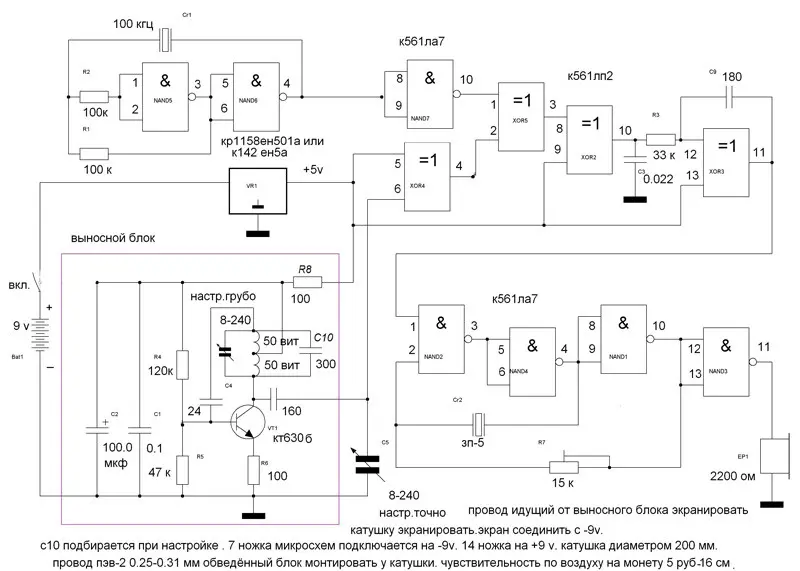

Следующая схема еще сложнее.
Он использует интегральные схемы (ИС) для обнаружения разницы между двумя частотами.
Схема очень старая. Все микросхемы теперь можно заменить 8-контактным микроконтроллером, и схема будет намного проще.
Не забывайте, это не лучше одного транзистора и AM-радио и не стоит конструировать, однако текст интересный. . .

Простой, чувствительный металлоискатель

Хобби по поиску металлов переживает настоящий бум, и охотники за сокровищами ищут не только золото. Цена на драгоценный металл в последние месяцы выросла до 1600 долларов за унцию, за которой стоит потратиться. Старые монеты и реликвии тоже стоят дорого, так что там есть что узнать...

МЕТАЛЛИЧЕСКИЕ ДЕТЕКТОРЫ зависят от обнаружения одного из нескольких эффектов, которые могут наблюдаться, когда металлический объект воздействует на магнитное поле, окружающее катушку с проводом, по которому проходит переменный ток. Основные эффекты: изменится структура магнитного поля, окружающего катушку, и изменится индуктивность катушки.
Различные типы разработанных металлоискателей используют эти изменения, обнаруживая электронным способом изменения, вызванные металлическим объектом в катушке.Неметаллические предметы или материалы также могут воздействовать на катушку аналогичным образом.
Есть три основных метода, используемых для использования вышеуказанных эффектов. В металлоискателях "Induction Balance" (IB) используются две катушки. Один из них управляется модулированным генератором. Другой подключен к детектору и усилителю. Две катушки аккуратно расположены относительно друг друга, так что катушка приемника улавливает очень мало энергии, излучаемой катушкой передатчика, когда поблизости нет металла или минерального материала.Когда катушки подносятся к металлическому объекту, картина поля искажается, что значительно увеличивает передаваемую энергию, улавливаемую приемной катушкой. Модулированный сигнал обнаруживается и может быть обозначен усилением восстановленной модуляции до уровня динамика, а также отображением его на измерителе. По понятным причинам этот тип металлоискателя часто называют "приемопередающим" или TR-детектором, иногда как детектором IB / TR. Основными преимуществами являются хорошая способность точного определения местоположения и хорошее проникновение на глубину, а также они нечувствительны к мелким объектам из черных металлов.

Чувствительность сильно снижается в минерализованном или железном грунте.
Большинство детекторов IB работают на частоте от 85 кГц до 150 кГц. Поскольку на них сильно влияет минерализованный грунт, была разработана технология, использующая очень низкую частоту для передачи энергии передающей катушке. Типы "VLF" работают на частотах около 4-6 кГц, частотном диапазоне, который достаточно хорошо проникает во все типы почв. Однако они должны работать с довольно высокой мощностью, чтобы достичь достаточной чувствительности с небольшими объектами, поэтому разряд батареи довольно высок, а способность к точному обнаружению оставляет желать лучшего.В детекторах «Импульсная индукция»
используются катушки в поисковой головке, которые настроены почти так же, как детектор IB. Однако передатчик работает в импульсном режиме, так что поисковая катушка передает импульсы с высокой энергией. Затем приемник сравнивает фазу части принятого импульса с передаваемым сигналом. Когда железный или магнитный объект приближается к поисковым катушкам, фаза принятого сигнала увеличивается по сравнению с сигналом передачи. Обратное происходит, когда к поисковым катушкам подводят немагнитный проводник.Таким образом, этот тип детектора может эффективно «различать» черные и цветные металлы, а также исключать влияние земли - просто путем настройки схемы обнаружения для исключения сигналов с нежелательными фазовыми характеристиками. Таким образом, в этих детекторах часто используется контроль "исключение заземления". Поскольку мощность принимаемого сигнала также изменяется в зависимости от характеристик «целевого» объекта, этот эффект также может быть включен в процесс обнаружения.
Ясно, что IP-извещатель представляет множество проблем домашнему строителю.
Самый простой метод определяет изменение индуктивности одиночной поисковой катушки. Если эта катушка является частью настроенного контура генератора, то сравнение частоты «поискового» генератора со стабильным опорным генератором укажет на присутствие металлического объекта. Этот детектор называется «генератором частоты биений» или типом BFO. Два генератора настроены так, что есть небольшая разница в их частотах и ​​смешанных выходах. Результатом будет частота биений, равная разнице между двумя частотами осциллятора.Основными преимуществами этого типа являются простая схема и настройка, а также хорошая возможность точного определения местоположения. В прошлом большинство опубликованных проектов страдали явным отсутствием чувствительности, а также плохой стабильностью настройки. Хитроумная техника смешивания и несколько других вставок могут решить эти проблемы.
Следовательно, наш новый металлоискатель относится к типу BFO с некоторыми современными усовершенствованиями. Было доказано, что он имеет такую ​​же чувствительность, что и наш детектор IB, ETI-549, но, как правило, его проще собрать и настроить, поскольку нет критических настроек.

Особенности конструкции

Наш новый металлоискатель имеет три элемента управления: грубая регулировка частоты, точная регулировка частоты и включение / выключение громкости. температура и напряжение аккумулятора). Затем используется точная регулировка частоты для установки низкого тона ноты, когда детектор размещается над землей, что позволяет компенсировать влияние земли на частоту поискового генератора.Регулятор громкости регулирует громкость вывода из динамика.
Двумя основными проблемами конструкции этого типа детектора являются стабильность частоты двух генераторов и незначительное изменение частоты, которое необходимо обнаружить.
После некоторых экспериментов мы остановились на поисковом генераторе. Наша первая попытка использовала LC-генератор, построенный на кристалле затвора CMOS. Это оказалось не так стабильно, как нам требовалось, и мы обнаружили, что попытка получить постоянное регулирование частоты путем изменения напряжения на шине питания имеет недостатки. После некоторых экспериментов с конфигурациями осцилляторов мы нашли осциллятор с дискретными компонентами, который, как мы обнаружили, ведет себя так же, как и мы.
Поисковая катушка в схеме, которую мы использовали, является индуктором в генераторе Колпитца. Однако эта конкретная схема может быть немного незнакома многим читателям. Чтобы увеличить ВЧ-ток в катушке, ее помещают в коллекторную цепь Q1. Обратная связь между коллектором и эмиттером, а база фактически находится на ВЧ земле. Емкость, определяющая частоту, настроенной схемы "отводится" для обеспечения обратной связи, причем C2 и C3 выполняют эту функцию.Особое внимание было уделено базовой стабильности частоты этого генератора. Для конденсаторов C2 и C3 использовались стирозовые конденсаторы хорошего качества. Они имеют температурный коэффициент, примерно противоположный другим температурным факторам, влияющим на частоту генератора. В целом краткосрочная стабильность этого осциллятора неплохая.
Конкретная конфигурация схемы генератора дала нам очень полезный бонус - постоянное управление частотой генератора в небольшом диапазоне. Изменение смещения базы транзистора приведет к изменению емкости коллектор-база.В этой схеме емкость c-b является частью общей «паразитной» емкости, которая определяет точную частоту колебаний. По мере увеличения смещения базы емкость c-b уменьшается, увеличивая частоту генератора. Таким образом, частота генератора может изменяться в диапазоне примерно десяти процентов. Мы предоставили два элемента управления, элемент управления FINE обеспечивает вариацию примерно в одну десятую от элемента управления COARSE.
Поисковый генератор слабо связан через конденсатор 47p со следующим триггером Шмитта CMOS и двумя инверторами, которые возводят в квадрат выходной сигнал.Слабая связь изолирует генератор от последующих цепей, дополнительно повышая стабильность кристалла поискового генератора.
В качестве опорного генератора мы решили использовать кристалл из-за присущей ему стабильности. Утверждалось, что если обычная LC-цепь используется для опорного генератора, она будет иметь характеристики дрейфа, аналогичные характеристикам поискового генератора, и общий дрейф будет уменьшен. Фактически, опорный генератор может быть изготовлен с использованием стандартного трансформатора ПЧ 455 кГц.На практике, однако, эти два показателя имеют тенденцию дрейфовать с заметно разной скоростью. Мы думаем, что лучший подход - сделать оба генератора как можно более стабильными. Следовательно, кристалл - это легко доступный тип и дешевле, чем трансформатор ПЧ!
Опорный генератор представляет собой простой кварцевый генератор «инвертор», построенный вокруг одного затвора из четырехугольного затвора И-НЕ КМОП, IC2. Он имеет прямоугольный выход и управляет схемой деления на четыре, IC3, через три других логических элемента в IC2, действуя как буферы.
Используемый кристалл - 3.Тип 579545 МГц (поднесущая частота сигнала цветности NTSC), обычно доступный у ряда поставщиков. Выходной сигнал IC3 имеет частоту около 890 кГц. Точная частота не важна, пока она стабильна.
Поисковый генератор работает на частоте чуть выше 100 кГц, примерно на одной восьмой этой частоты.
Секрет общей чувствительности нашего металлоискателя кроется в контуре смесителя. Здесь задействована одна секция триггера 4013. Выход делителя опорного генератора (на частоте 890 кГц) подается на вход D IC4a, а выход возведенного в квадрат поискового генератора - на вход тактовой частоты.Если тактовая частота (то есть частота поискового генератора) изменяется на 1 Гц, выходной импульс (от выхода Q IC4a) изменится на 8 Гц (см. «Как это работает»), тем самым значительно увеличивая наименьшие изменения частоты генератора. .
Выход микшера подается на простой усилитель звука, управляющий громкоговорителем. Поисковый и опорный генераторы должны быть хорошо развязаны друг от друга и буферизированы от каскада смесителя, чтобы предотвратить «затягивание» генераторов, которое может привести к неустойчивой работе, особенно при настройке на низкочастотный выход.Мы использовали развязку линии питания, а также буферные каскады после каждого генератора. Мы также сочли необходимым использовать отдельную батарею для звукового каскада, чтобы предотвратить воздействие на генераторы очень коротких, но сильных токовых импульсов, подаваемых на звуковой каскад.

Поисковая катушка

Самая важная характеристика поисковой катушки - ее размер. Удивительно, но фактическая индуктивность не оказывает большого влияния на чувствительность. Чем больше диаметр катушки, тем больше глубина проникновения, но тем меньше она чувствительна к мелким предметам.Как правило, проникновение примерно равно диаметру поисковой катушки, в то время как чувствительность примерно пропорциональна кубу диаметра объекта (выраженному как функция диаметра поисковой катушки). Чувствительность также обратно пропорциональна шестой степени расстояния между катушкой и объектом.
Все это означает, что при уменьшении размера объекта вдвое чувствительность снижается до одной восьмой. Кроме того, если глубина увеличивается вдвое, чувствительность снижается до одной шестьдесят четвертой.Легко понять, почему все металлоискатели, предназначенные для улавливания мелких предметов, используют маленькие катушки (диаметром от 150 до 300 мм) и на самом деле снимают только поверхность почвы. Если диаметр поисковой катушки увеличить вдвое для большего проникновения, чувствительность к мелким объектам упадет до одной восьмой. Вы быстро сталкиваетесь с законом убывающей отдачи.
Некоторые из более дорогих металлоискателей улучшают проникновение, сохраняя при этом чувствительность, за счет использования очень сложной конфигурации катушек, изменяющих структуру поля.В некоторой степени это можно сделать, сделав катушку на детекторе BFO овальной формы.
Мы выбрали круглую катушку диаметром 150 мм, чтобы обеспечить хорошую чувствительность к мелким объектам, обеспечивающую проникновение около 100–150 мм, что легко построить, но это открыто для значительных экспериментов. Однако помните, что при увеличении диаметра катушки количество витков должно быть уменьшено, чтобы поисковый генератор оставался на той же частоте (около 110 кГц).

Щит Фарадея

При перемещении поисковой катушки емкость между ней и землей или другими объектами изменяется.Эта изменяющаяся емкость «вытягивает» частоту генератора и может полностью погасить небольшое изменение индуктивности, которое мы ищем. Катушка может быть экранирована от этого эффекта емкости с помощью экрана Фарадея вокруг катушки. Он представляет собой кольцо из трубок или, в нашем случае, обертку из алюминиевой фольги вокруг катушки, но разорванную в одном месте, чтобы не произошло короткого замыкания. Затем этот экран подключается к общей шине питания (0 В) на генераторе.

Строительство

Мы сознательно выбрали общедоступные механические и электронные компоненты, чтобы сделать этот проект максимально простым - особенно для новичков.Поисковая катушка установлена ​​на пластиковой подставке для горшков диаметром 165 мм, которую можно приобрести в хозяйственных магазинах и детских садах. Электроника смонтирована внутри простой алюминиевой коробки, прикрепленной к штанге, состоящей из отрезка трубки, который доходит до поисковой катушки и служит рукояткой. Подключение к экрану поисковой катушки осуществляется с помощью экранированного кабеля. Органы управления устанавливаются на одной стороне корпуса, в котором размещается электроника. С какой стороны вы их установите, зависит от того, правша вы или левша.Громкоговоритель устанавливается на торец корпуса, обращенный к оператору. Как видно из рисунка, ручка сделана с загибом вверх на конце, за который вы держитесь. Это достаточно хорошо уравновешивает инструмент, избегая напряжения рук.

Строительство следует начинать с электроники. Установите компоненты на печатную плату, обращая внимание на ориентацию транзистора (Q1) и микросхем. Не заменяйте конденсатор стирозного типа, указанный для C2 и C3, на другой тип конденсатора, иначе производительность может ухудшиться.Указанный кристалл поставляется с подвесными выводами и может быть припаян на месте. Однако не используйте слишком много тепла, паяйте быстро, и вы избежите возможного повреждения кристалла.
Следующим шагом будет изготовление стебля. Самый простой способ - взять электрический кабель диаметром 25 мм длиной около 850 мм и сделать изгиб примерно на 100 мм с одного конца для захвата. Для этого нагрейте конец изгиба над пламенем (не в пламени), пока он не станет мягким, а затем осторожно согните его примерно на 60 ° от прямой.
Для ручки можно также использовать отрезок алюминиевой трубки. Изгиб рукоятки можно сделать, сначала немного приплюснув точку изгиба с помощью молотка, затем поместив короткую деталь в тиски и осторожно сделав изгиб. Между поисковой катушкой и концом металлической трубки следует поместить кусок деревянного дюбеля или пластиковой трубки, чтобы масса металла находилась на расстоянии около 200-250 мм от поисковой катушки. Кусок деревянного дюбеля подходящего размера, застрявший в конце алюминиевой трубки, как правило, является самым простым способом решить эту проблему.

Мы использовали небольшую алюминиевую коробку, которая состоит из двух частей. Мы просверлили отверстие в обоих концах дна этого ящика, чтобы его можно было надеть на шток (см. Прилагаемую фотографию). Гайка и болт использовались для крепления его к штоку со стороны «ниже» рукоятки. Небольшой динамик устанавливается в этой части коробки, прежде чем он будет прикреплен к штанге, на конце, обращенном вверх в сторону оператора. В противоположном конце просверливается небольшое отверстие и вставляется втулка. Это позволяет ввести кабель в поисковую катушку.

Плата компьютера и органы управления крепятся к «крышке» коробки. Расположите элементы управления на той стороне, которая соответствует вашей руке. Наша модель предназначена для операторов-правшей.
Теперь о поисковой катушке. Он намотан так, чтобы его можно было заправить за край перевернутой пластиковой подставки для кастрюль. Сначала сделайте картонную формовку соответствующего диаметра. Оберните полоску плотного картона вокруг обода так, чтобы он свободно ложился, и надежно скотчите или закрепите скобами (чтобы он не раскрылся в неудобный момент).
Поднимите шаблон с подставки для кастрюли и затем намотайте катушку на этот каркас в соответствии с подробностями, указанными в списке деталей. Оставьте небольшой запас провода на каждом конце для соединения. Свяжите катушку несколькими отрезками веревки в разных местах, а затем снимите ее с катушки. Теперь обмотайте катушку двумя слоями изоляционной ленты, выводя оба конца в одном месте.

Затем намотайте экран Фарадея. Нарежьте алюминиевую кухонную фольгу на полоски шириной около 15 мм и намотайте их вокруг катушки, чтобы получилось два слоя, но оставив небольшой зазор шириной около 5-10 мм в месте выхода концов катушки.Очень важно, чтобы два конца экрана Фарадея не соединялись, так как это приведет к «короткому замыканию», и катушка не будет работать должным образом.

Чтобы плотно закрепить фольгу вокруг катушки и обеспечить соединение с экраном, намотайте кусок луженой медной проволоки вокруг экрана с шагом примерно 10 мм (т. Е. Примерно 10 мм между последовательными витками). Конец этого провода вытаскивается в том же месте, что и соединения катушки.
Теперь оберните еще два слоя изоляционной ленты вокруг всей сборки.Просверлите отверстие диаметром 3 мм в боковой стенке подставки для кастрюли и затем вдавите катушку в обод так, чтобы соединительные провода были рядом с отверстием. Проденьте провода через отверстие. Залейте катушку быстросхватывающейся эпоксидной смолой, чтобы она удерживалась на месте.
Поисковая головка крепится к штанге с помощью двух угловых скоб и болта, проходящего прямо через конец штанги. Мелкие металлические кусочки здесь, похоже, не влияют отрицательно на работу детектора.

Припаяйте соединения катушки к двойному экранированному кабелю, экран Фарадея, соединяющийся с экраном кабеля, и приклейте кабель и провода под подставкой для электролита, чтобы удерживать их жестко.При желании «нижняя сторона» подставки для кастрюли может быть полностью залита эпоксидной смолой.
Оберните трос вокруг штока, чтобы он оставался механически жестким, и пропустите его через отверстие с втулкой в ​​коробке. Подключите кабель к плате компьютера.

Использование

Когда конструкция будет завершена, включите детектор, переместите регулятор громкости и поверните ручку грубой настройки частоты. Вы услышите несколько «гетеродинов» или битов, один из которых будет очень сильным. Эта гетеродоксия является наиболее часто используемой, остальные являются нечетными кратными биениям опорного сигнала с кратными импульсами поискового генератора.Вы можете обнаружить, что некоторые из этих более слабых сигналов более чувствительны к закопанным предметам, чем более сильный.

Установите точный регулятор частоты на средний диапазон и установите регулятор курсовой частоты в положение, близкое к сильному гетеродину, при этом поисковая головка должна находиться вдали от земли. Опустите детектор на землю, и вы заметите сдвиг частоты. Это влияние земли, и оно будет варьироваться в зависимости от типа почвы. Используйте точный регулятор частоты, чтобы установить низкий тон и плавно перемещаться по поверхности.Металлический предмет вызовет отчетливо слышимое изменение высоты звука.
Ухо более чувствительно к изменениям высоты звука на низких частотах, чем на высоких частотах, и поэтому лучше всего настроить точную регулировку частоты на более низкий тон, который можно услышать из громкоговорителя на комфортной громкости.

Теоретически частота поискового генератора должна увеличиваться, когда цветной объект попадает в зону действия поисковой катушки, и уменьшаться, когда железный (или диамагнитный) объект находится в пределах досягаемости.Этот эффект трудно обнаружить на практике, поскольку вихревые токи в черных металлах подавляют эффект, и они реагируют почти так же, как цветные металлы. Однако такие минералы, как гематит, могут проявить эффект. Если поисковый генератор настроен на одну сторону от нулевого биения, металлические предметы рядом с поисковой катушкой вызовут увеличение высоты звука, в то время как магнитные минералы вызовут уменьшение высоты звука. Если поисковый генератор настроен на другую сторону от нулевого биения, произойдет обратное.
Вы ​​можете попробовать несколько экспериментов, чтобы выявить этот эффект.

Хватит теоретизировать. Обычно старайтесь держать поисковую головку на постоянном расстоянии от земли и равномерно перемещать ее из стороны в сторону. Правильная техника легко развивается после небольшой практики.

Существует ряд книг по обнаружению металлов, в которых рассказывается о тех методах, которые использует успешный охотник за сокровищами.

КАК ЭТО РАБОТАЕТ

В металлоискателе с частотой биений используются два генератора: очень стабильный опорный генератор и поисковый генератор.В поисковом генераторе используется настроенная схема, рассчитанная на воздействие металлических или минеральных предметов, которые попадают в его поле зрения. Два осциллятора настроены таким образом, что они гармонично связаны и подаются на микшер. Когда частота поиска настроена так, что опорная частота, подаваемая в смеситель, в восемь раз превышает частоту поиска, выходной сигнал смесителя равен нулю. Частота поиска немного регулируется так, чтобы на выходе микшера появлялась разница между двумя входными частотами.Его можно настроить на звуковой тон.

Когда кусок металла или минерала приближается к поисковой катушке, частота генератора изменяется, что, в свою очередь, изменяет выходную частоту смесителя. Изменение высоты звука легко слышно из динамика.
Опорный генератор использует кристалл в схеме генератора CMOS с использованием одного затвора от IC2a. Резистор R6 смещает затвор в его линейную область. IC2 b, c и d используются в качестве буферных каскадов для предотвращения затягивания генератора и для дальнейшего прямоугольного его выходного сигнала.Два триггера IC3a и b делят опорный сигнал на четыре до 890 кГц.

В поисковом генераторе используется дискретный транзистор с заземленной базой, с поисковой катушкой в ​​коллекторе. Использование катушки в коллекторе увеличивает напряженность поля вокруг катушки и, надеюсь, преодолевает некоторые потери в земле. Обратная связь задается отношением C2 к C3 от коллектора к эмиттеру, и их значение определяет частоту генератора. База заземлена на RF через C4.

Изменяя смещение на транзисторе, можно изменять межэлементные емкости. Это изменяет частоту генератора, поскольку емкости транзисторов образуют часть паразитных помех в LC-цепи. RV1 и RV2 обеспечивают точную и грубую регулировку частоты. Резисторы R8 и R9 ограничивают максимальное и минимальное напряжение на базе, чтобы предотвратить чрезмерное рассеяние в транзисторе или выпадение генератора.

Выходной сигнал поискового генератора подается на триггер Шмитта, состоящий из IC1a и b, где он возводится в квадрат и дополнительно буферизуется IC1c и d.Затем частота поиска подается в смеситель.

Оба генератора развязаны друг от друга развязкой линии питания R1, C1 и R5, C6.
Смеситель состоит из половины двойного D-триггера. Частота поиска и опорная частота поступают на тактовый вход и вход D соответственно. Триггер смотрит на опорный генератор (D при каждом положительном переходе тактовой частоты поискового генератора) и передает этот уровень на выход Q до следующего тактового перехода. Если два осциллятора точно равномерно гармонически связаны (т.e: 2-й. 4-я, 6-я или в нашем случае 8-я гармоника) на входе D всегда будет один и тот же уровень при каждом тактовом импульсе. Выходной сигнал микшера на выводе Q всегда будет одинаковым - без импульсов.

Однако, если частота поиска изменяется и входы D и тактовые сигналы больше не связаны гармонически, а меняются по фазе относительно друг друга, после нескольких тактовых импульсов вход D перестанет быть прежним - выход изменится. штат. Результатом всего этого является формирование цепочки прямоугольных волн на выходе Q, частота которой в восемь раз превышает изменение частоты поискового генератора.
Конденсаторы C8 и RV2 образуют дифференцирующую цепь, которая подает импульс на аудиоусилитель Q2 для каждого выходного перехода микшера. Каждый цикл микшера производит два импульса в динамике. Если частота поискового генератора сдвигается на один герц, выходной сигнал микшера изменяется на восемь герц, производя выходной сигнал в восемь импульсов в секунду в динамике.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

Резисторы все 1 / 2Вт, 5%
R1 100R
R2 1k
R3 100k
R4 1M
R5 100R
R6 10M
R7 22k
R8 R9 4k7

Потенциометры

RV1 10k lin
RV2 100k lin
RV3 100k log переключатель

Конденсаторы

C1 100ngreencap
C2 1n Styroseal
C3 5n6 Styroseal
C4 100n greencap
C5 47p керамика
06 100n greencap
C7 10p керамика
C8 100n greencap

Полупроводники

Q1, Q2 BC548, BC108 и т. Д.
IC1, IC2. . . . 4001B
IC3, IC4. . . .4013

Разное

SP1 Динамик 8 Ом
B1, B2 Батарея 9 В (тип 216)
Xtal NTSC
цвет xtal

Печатная плата металлоискателя

Длина кабеля с двойным экранированием, пластиковая подставка для горшка (циферблат примерно 150 мм, длина стальной или алюминиевой трубы (длина примерно 600 мм, диаметр 20 мм), длина пластикового стержня или деревянного дюбеля для установки внутри трубы (длина примерно 200 мм) , Эмалированный провод 0,4 мм, алюминиевая фольга, аралдит, коробка для
(прибл. 105 x 125 x 75 мм), три ручки, зажимы для батарей, изоляционная лента, два прямоугольных держателя.

транзистор% 20bc547% 20ph% 20in% 20metal% 20 техническое описание детектора и примечания по применению

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

хб * 9Д5Н20П

Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998
Текст: нет текста в файле


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
KIA78 * pI

Реферат: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ транзистор mosfet хб * 2Д0Н60П KIA7812API
Текст: нет текста в файле


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
2SC4793 2sa1837

Аннотация: 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn to-220 транзистор 2SC5359 2SC5171 эквивалент транзистора 2sc5198 эквивалентный транзистор NPN
Текст: нет текста в файле


Оригинал
PDF 2SA2058 2SA1160 2SC2500 2SA1430 2SC3670 2SA1314 2SC2982 2SC5755 2SA2066 2SC5785 2SC4793 2sa1837 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор нпн к-220 транзистор 2SC5359 Транзисторный эквивалент 2SC5171 2sc5198 эквивалент NPN транзистор
транзистор

Аннотация: транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 транзистор PNP
Текст: нет текста в файле


OCR сканирование
PDF 2N3904 2N3906 2N4124 2N4126 2N7000 2N7002 BC327 BC328 BC337 BC338 транзистор транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 ТРАНЗИСТОР PNP
CH520G2

Аннотация: Транзистор CH520G2-30PT цифровой 47к 22к PNP NPN FBPT-523 транзистор npn коммутирующий транзистор 60в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
Текст: нет текста в файле


Оригинал
PDF A1100) QFN200 CHDTA143ET1PT FBPT-523 100 мА CHDTA143ZT1PT CHDTA144TT1PT CH520G2 CH520G2-30PT транзистор цифровой 47к 22к ПНП НПН FBPT-523 транзистор npn переключающий транзистор 60 в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
транзистор 45 ф 122

Реферат: Транзистор AC 51 mos 3021, TRIAC 136, 634, транзистор tlp 122, транзистор, транзистор ac 127, транзистор 502, транзистор f 421.
Текст: нет текста в файле


OCR сканирование
PDF TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор TLP 122 ТРАНЗИСТОР транзистор ac 127 транзистор 502 транзистор f 421
CTX12S

Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: нет текста в файле


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
Варистор RU

Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
Q2N4401

Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
Текст: нет текста в файле


Оригинал
PDF RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
fn651

Абстракция: CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343
Текст: нет текста в файле


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
2SC5471

Аннотация: Транзистор 2SC5853 2sa1015 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 2Sc5720 транзистор 2SC5766 низкочастотный малошумящий PNP-транзистор
Текст: нет текста в файле


Оригинал
PDF 2SC1815 2SA1015 2SC2458 2SA1048 2SC2240 2SA970 2SC2459 2SA1049 A1587 2SC4117 2SC5471 2SC5853 2sa1015 транзистор 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий транзистор PNP
Mosfet FTR 03-E

Аннотация: mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона V / 65e9 транзистор 2SC337 mosfet ftr 03 транзистор DTC143EF
Текст: нет текста в файле


OCR сканирование
PDF 2SK1976 2SK2095 2SK2176 О-220ФП 2SA785 2SA790 2SA790M 2SA806 Mosfet FTR 03-E mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона Транзистор V / 65e9 2SC337 MOSFET FTR 03 транзистор DTC143EF
fgt313

Реферат: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096, диод ry2a
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
транзистор

Аннотация: ТРАНЗИСТОР tlp 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
Текст: нет текста в файле


OCR сканирование
PDF 4Н25А 4Н29А 4Н32А 6Н135 6N136 6N137 6N138 6N139 CNY17-L CNY17-M транзистор ТРАНЗИСТОР TLP 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
1999 - ТВ системы горизонтального отклонения

Реферат: РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРОВ AN363 TV горизонтальные отклоняющие системы 25 транзисторов горизонтального сечения tv горизонтального отклонения переключающих транзисторов TV горизонтальных отклоняющих систем mosfet горизонтального сечения в электронном телевидении CRT TV электронная пушка TV обратноходовой трансформатор
Текст: нет текста в файле


Оригинал
PDF 16 кГц 32 кГц, 64 кГц, 100 кГц.Системы горизонтального отклонения телевизора РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА an363 Системы горизонтального отклонения телевизора 25 транзистор горизонтального сечения тв Транзисторы переключения горизонтального отклонения Системы горизонтального отклонения телевизора MOSFET горизонтальный участок в ЭЛТ телевидении Электронная пушка для ЭЛТ-телевизора Обратный трансформатор ТВ
транзистор

Реферат: силовой транзистор npn к-220 транзистор PNP PNP МОЩНЫЙ транзистор TO220 демпферный диод транзистор Дарлингтона силовой транзистор 2SD2206A npn транзистор Дарлингтона TO220
Текст: нет текста в файле


Оригинал
PDF 2SD1160 2SD1140 2SD1224 2SD1508 2SD1631 2SD1784 2SD2481 2SB907 2SD1222 2SD1412A транзистор силовой транзистор нпн к-220 транзистор PNP PNP СИЛОВОЙ ТРАНЗИСТОР TO220 демпферный диод Транзистор дарлингтона силовой транзистор 2SD2206A npn darlington транзистор ТО220
1999 - транзистор

Аннотация: МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2sk 2SK тип Низкочастотный силовой транзистор n-канальный массив fet высокочастотный транзистор TRANSISTOR P 3 транзистор mp40 список
Текст: нет текста в файле


Оригинал
PDF X13769XJ2V0CD00 О-126) MP-25 О-220) MP-40 MP-45 MP-45F О-220 MP-80 MP-10 транзистор МОП-МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2ск 2СК типа Низкочастотный силовой транзистор n-канальный массив FET высокочастотный транзистор ТРАНЗИСТОР P 3 транзистор mp40 список
транзистор 835

Аннотация: Усилитель с транзистором BC548, стабилизатор транзистора AUDIO Усилитель с транзистором BC548, транзистор 81 110 Вт, 85 транзистор, 81 110 Вт, 63 транзистор, транзистор, 438, транзистор, 649, ТРАНЗИСТОР.
Текст: нет текста в файле


OCR сканирование
PDF BC327; BC327A; BC328 BC337; BC337A; BC338 BC546; BC547; BC548 BC556; транзистор 835 Усилитель на транзисторе BC548 ТРАНЗИСТОРНЫЙ регулятор Усилитель АУДИО на транзисторе BC548 транзистор 81110 вт 85 транзистор 81110 вт 63 транзистор транзистор 438 транзистор 649 НАПРАВЛЯЮЩАЯ ТРАНЗИСТОРА
2002-SE012

Аннотация: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
2SC5586

Реферат: транзистор 2SC5586, диод RU 3AM 2SA2003, СВЧ диод 2SC5487, однофазный мостовой выпрямитель ИМС с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
pwm инверторный сварочный аппарат

Аннотация: KD224510 250A транзистор Дарлингтона Kd224515 Powerex демпфирующий конденсатор инвертор сварочной цепи KD221K75 kd2245 kd224510 применение транзистора
Текст: нет текста в файле


OCR сканирование
PDF
варикап диоды

Аннотация: БИПОЛЯРНЫЙ ТРАНЗИСТОР GSM-модуль с микроконтроллером МОП-транзистор с p-каналом Hitachi SAW-фильтр с двойным затвором МОП-транзистор в УКВ-усилителе Транзисторы МОП-транзистор с p-каналом Mosfet-транзистор Hitachi VHF fet lna Низкочастотный силовой транзистор
Текст: нет текста в файле


OCR сканирование
PDF PF0032 PF0040 PF0042 PF0045A PF0065 PF0065A HWCA602 HWCB602 HWCA606 HWCB606 варикап диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР модуль gsm с микроконтроллером P-канал MOSFET Hitachi SAW фильтр МОП-транзистор с двойным затвором в УКВ-усилителе Транзисторы mosfet p channel Мосфет-транзистор Hitachi vhf fet lna Низкочастотный силовой транзистор
Лист данных силового транзистора для ТВ

Аннотация: силовой транзистор 2SD2599, эквивалент 2SC5411, транзистор 2sd2499, 2Sc5858, эквивалентный транзистор 2SC5387, компоненты 2SC5570 в строчной развертке.
Текст: нет текста в файле


Оригинал
PDF 2SC5280 2SC5339 2SC5386 2SC5387 2SC5404 2SC5411 2SC5421 2SC5422 2SC5445 2SC5446 Техническое описание силового транзистора для телевизора силовой транзистор 2SD2599 эквивалент транзистор 2sd2499 2Sc5858 эквивалент транзистор 2SC5570 компоненты в горизонтальном выводе
2009 - 2sc3052ef

Аннотация: 2n2222a SOT23 ТРАНЗИСТОР SMD МАРКИРОВКА s2a 1N4148 SMD LL-34 ТРАНЗИСТОР SMD КОД ПАКЕТ SOT23 2n2222 sot23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 полупроводник перекрестная ссылка toshiba smd marking code транзистор
Текст: нет текста в файле


Оригинал
PDF 24 ГГц BF517 B132-H8248-G5-X-7600 2sc3052ef 2n2222a SOT23 КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА s2a 1Н4148 СМД ЛЛ-34 ПАКЕТ SMD КОДА ТРАНЗИСТОРА SOT23 2н2222 сот23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 перекрестная ссылка на полупроводник toshiba smd маркировочный код транзистора
