Микросхема lm339n и ее применение схема

Эта статья содержит основную информацию о работе компараторов напряжения построенных на интегральных микросхемах и может быть использована в качестве справочного материала для построения различных схем.

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

Структурная схема одного компаратора входящего в микросхему LM339 и LM393

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Выход открытый коллектор имеет отрицательную полярность. Это означает, что на этом выходе не бывает положительного сигнала и нагрузка должна подключаться между этим выходом и источника питания.

В некоторых схемах к выходу компаратора подключают нагрузочный (подтягивающий) резистор для того, чтобы обеспечить сигнал высокого уровня поступающего на вход следующего элемента схемы.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Ток будет течь через открытый коллектор, когда напряжение на входе (+) будет ниже, чем напряжение на входе (-). И соответственно ток не будет протекать через открытый коллектор, когда напряжение на входе (+) будет выше, чем напряжение на входе (-).

Схема эквивалента компаратора напряжения с однополярным источником питания

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Схема эквивалента компаратора напряжения с двухполярным источником питания

Компараторы напряжения LM339, LM393 и LM311могут работать с одно- или двухполярным источником питания до 32 вольт максимум.

При работе с двухполярным питанием, режим сравнения напряжения остается таким же, за исключением того, что для большинства схем эмиттер выходного транзистора подключается к отрицательной шине питания, а не к общей цепи. Исключением из этого правила является операционный усилитель LM311, имеющий изолированный эмиттер, который можно подключить как к минусу однополярного источника питания, так или к общему проводу двухполярного.

При работе с двухполярным источником питания, входное напряжение может быть выше или ниже относительно общего провода блока питания. Кроме того, один из входов компаратора может быть подключен к общему проводу, таким образом создается детектор «пересечение нуля».

Описание работы компаратора

Следующий рисунок показывает простейшую конфигурацию для компаратора напряжения, а так же графическое изображение режима его работы. В этой схеме опорное напряжение составляет половину напряжения питания, а входное напряжение может меняться от нуля до напряжения питания. В теории опорное и входное напряжение могут иметь значение от нуля и до напряжения источника питания, но есть реальные ограничения, зависящие от конкретно используемого компаратора.

Сигнал на выходе:

Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Входное напряжение смещения компаратора

Компараторы не являются совершенными устройствами, и их работа может иметь недостаток от последствий такого параметра, как входное напряжение смещения. Входное напряжение смещения для многих компараторов может составлять всего несколько милливольт и в большинстве схем может быть проигнорировано.

В основном проблема, связанная с входным напряжением смещения возникает, когда входное напряжение изменяется очень медленно. Конечным результатом входного напряжения смещения является то, что выходной транзистор не полностью открывается или закрывается, когда входное напряжение находится недалеко от опорного напряжения.

Следующая диаграмма иллюстрирует эффект смещения входного напряжения возникающий в результате медленного изменения входного напряжения. Этот эффект возрастает при увеличении выходного тока транзистора. Поэтому, для уменьшения этого эффекта, необходимо обеспечить максимальное сопротивление резистора R4.

Последствия входного напряжения смещения можно уменьшить, добавив в схему гистерезис. Это приведет к тому, что опорное напряжение будет меняться, когда выход компаратора переходит на высокий или низкий уровень.

Входное напряжение смещения и гистерезис

Для большинства схем построенных на компараторах, величина гистерезиса является разностью напряжений входного сигнала, при котором выход компаратора либо полностью включен или полностью выключен. Гистерезис в компараторах, как правило, нежелателен, но он может потребоваться, когда необходимо уменьшить чувствительность к шуму или при медленном изменении входного сигнала.

Внешний гистерезис использует положительную обратную связь (ПОС) с выхода на неинвертирующий вход компаратора. В результате полученный триггер Шмитта обеспечивает дополнительную помехоустойчивость и более чистый выходной сигнал.

Эффект от использования гистерезиса в том, что при постепенном изменении входного напряжения, а опорное напряжение будет быстро изменяться в противоположном направлении. Это обеспечивает чистое переключение выхода компаратора.

Механический аналог гистерезиса может быть обнаружен в разнообразных тумблерах. Как только рукоятка тумблера перемещается мимо центральной точки, пружина в тумблере переводит контакты реле в гарантированное положение (открытое или закрытое).

Гистерезис является неотъемлемой частью большинства компараторов составляющая всего несколько милливольт и он обычно влияет только на схемы, где входное напряжение поднимается или падает очень медленно или имеет скачки напряжения, известные как «шум»…

Рассчитываем свою первую схему, или Торжество закона Ома.

Расчет абсолютно бесполезного в большинстве случаев устройства рассмотрим ниже. Это индикатор напряжения на 12В аккумуляторе типа «Светодиодная линейка». Должен сказать, что мне для конкретного применения потребовался индикатор напряжения на аккумуляторе на 4 уровня – 10, 11, 12 и 13вольт. Имеется ввиду, что аккумулятор с напряжением 10вольт считается разряженным, а с 13вольт – заряженным. Да, измерения проводить этим устройством смысла нет, а вывести его на переднюю панель устройства – пусть глаз радует.

С чего начнем расчеты? Прежде всего, с выбора элементной базы. Очевидно, что в схеме должно быть некое устройство, чувствительное к изменению какого-то параметра и выдающее ответ типа «больше-меньше» – это компаратор. Как работает компаратор, мы уже рассматривали в Обучалке, я просто напомню:

Общее правило компаратора: «если напряжение на неинвертирующем (+) входе больше, чем на инвертирующем (-), то выдать ответ ДА». Ответ ДА – это не что иное, как плюс питания компаратора. Ответ НЕТ – это минус питания, логично. Запомнить, нам пригодится.
Повесим компаратору на входы по батарейке, смотрим:
Напряжение на входе «+» равно 6 вольт
Напряжение на входе «-» равно 5 вольт
Значит, компаратор выдаст на своем выходе напряжение, равное своему питанию (12вольт) и у нас загорится светодиод VD2. VD1 будет погашен. Если нам обе батарейки поменять местами, то будет гореть светодиод VD1, а VD2 будет погашен.
Размышляем, приходим к выводу, что для индикации четырех уровней напряжения нам потребуются четыре компаратора.
Пошукав в загашниках, порывшись в коробочках, нахожу удивительно простой счетверенный компаратор LM339. Почитав даташит, рисую цоколевку:

С левой стороны – входы компараторов. Инвертирующие входы обозначены кружочками, неинвертирующие – простые. С правой стороны – выходы (напротив инвертирующих входов) и лапки питания (лапка 3 – плюс питания, лапка 12 – минус питания).
У этой микры есть одна особенность – она не выдает ответ «ДА». То есть НЕТ она выдать может, а ДА – увы. Или НЕТ, или ничего. Почему? Смотрим структурную схему:

Это один (любой) компаратор из LM339. Смотрите на транзистор Q8 – выходной транзистор. Если на входе «+» напряжение меньше, чем на «-«, Q8 открывается и на выходе «Output» формируется минус питания – ответ НЕТ. А такого же транзистора, только с плюса, у нее нет: значит, ДА она нам не выдаст. Видимо, не хватило места в микросхеме. Шутка. Такой выход называется «Выход с открытым коллектором» и довольно часто попадаются микросхемы, построенные именно так – это и логические схемы, и компараторы и дешифраторы и пр.
Но открытый коллектор не помешает нам пользовать микросхему так, как нам хочется. Давайте повесим на нее светодиоды.
Как мы уже поняли, у компараторов из LM339 только один транзистор может зажечь светодиод, и зажечь может, только подав на него минус. Значит, вторые лапки светодиодов должны идти на плюс. Иначе не загорятся.

Поскольку схема будет питаться тем же напряжением, которое измеряет, а светодиоды таких напряжений не любят, включим их через токоограничивающие резисторы R1. R4.
Рассчитаем резисторы. Причем, используя один-единственный закон Ома. И не забывая о том, что ток измеряется в Амперах, напряжение в Вольтах, сопротивление – в Омах.

Светодиод D1 – зеленый, АЛ307Н – с этой буквой он самый яркий (6мкд). По справочнику максимальный ток 22мА при напряжении на диоде 2В. Гонять на максимальном токе мы его не будем, выберем поменьше, к примеру, 17мА. Загораться он будет при напряжении питания 13вольт. Резистор R1 должен погасить на себе лишнее напряжение (напряжение падения), равное
Uпад=13-2=11В
при токе через диод (впрочем, такой же, что и через резистор), равном
Iд=17мА,
значит его сопротивление будет равно
R=Uпад/Iд=11/0,017=647Ом.
Выберем резистор из ряда стандартных сопротивлений – 680Ом. Это, правда, уменьшит ток через диод, ну и ладно – дольше жить будет.

Со светодиодом D2 посложнее – он должен загораться при напряжении 12вольт, но должен гореть и при 13вольтах.
Выбираем желтый светодиод АЛ307Ж – те же 22мА при падении 2В. При напряжении питания 13В и токе 17мА, резистор, очевидно, будет таким же. А какой ток будет через диод на 12вольтах?
I=(12-2)/680=14,7мА
Что, впрочем, не уменьшает его яркость. Или уменьшает, но не намного.
Так же рассчитываем резисторы R3 и R4 для светодиодов D3 (АЛ307Ж) и D4 (АЛ307К):
R3=R2, так как светодиоды D3 и D2 одинаковые – желтые.
А у D4 ток уже не 22мА, а 20, поэтому выберем рабочий ток до 15мА и посчитаем резистор:
Uпад=13-2=11В
Iд=15мА
R=Uпад/Iд=11/0,015=733Ом.
Выберем штатный резистор 750Ом и посчитаем ток через диод при десяти вольтах питания (D4 должен зажечься при питании 10В):
Uпад=10-2=8В
R=750Ом
I=8/750=10,6мА
Здесь нам нужно поставить следственный эксперимент и проверить, как ярко горит красный светодиод на токе 10мА. Берем блок питания, выставляем у него напряжение 10вольт и подключаем к нему светодиод АЛ307К, включенный последовательно с резистором 750Ом.
Нормально?
А теперь увеличим напряжение до 13вольт и снова проверим.
Годится?
Замечательно. Эту часть схемы мы рассчитали, уфф! Она приобрела такой вид:

Следующая часть расчетов – тепловая. Нам нужно проверить, как будут греться резисторы и выбрать их мощность. Формула для расчета мощности так же проста, как сам закон Ома:
P=UI
В нашем случае U это напряжение падения на резисторе, I – ток через него. Вообще просто. Итак, считаем мощность, выделяемую резистором R1 при зажигании светодиода.
Ток берем штатный, напряжение – самое тяжелое для резистора – при питании схемы максимальным напряжением:
P=Uпад*Iд=11*0,017=0,187Вт.
Это больше, чем допустимая мощность для самого мелкого резистора (0,125Вт), поэтому выберем резистор R1 чуток помощнее, типа МЛТ-0,25. Резисторы R2 и R3 будут такими же, ведь токи через них те же и максимальные напряжения такие же.
Резистор R4 посчитаем, давайте уж:
P=Uпад*Iд=11*0,015=0,165Вт.
Ну и его туда же. Все резисторы МЛТ-0,25.

Сделаем паузу, мы устали.

Снова ффперед!
Как компаратор определит, что измеряемое напряжение повысилось до какого-то уровня? Ему же надо его с чем-то сравнить, так ведь? То есть нам требуется какой-то источник напряжения, неизменного в пространстве и времени: Напряжения, которое не менялось бы при изменении питания устройства во всем диапазоне +9:+13В. Напряжение это должно быть стабилизировано: что же это? Правильно, стабилитрон! Про него опять же написано много слов, песен спето различных, блоков питания напаяно: но всё же напомню, что сие есть такое. Стабилитрон – это диод с нелинейной вольт-амперной характеристикой. Проще говоря, это такой диод, который держит постоянным напряжение на себе при изменении тока через него.
Поставим лабораторный опыт. Приобретем (или спаяем откуда-нибудь, роли не играет абсолютно никакой) стабилитрон КС147Г. Его параметры такие:
Напряжение стабилизации 4,2. 5,2В (номинальное 4,7В)
Ток стабилизации 1. 26мА
Всё это значит, что при изменении тока через него от 1 до 26мА напряжение на стабилитроне будет меняться от 4,2 до 5,2вольт. Как это понять и применить на практике?
Смотрим схему:

Резистор R1 задает стабилитрону необходимый ток. Параллельно стабилитрону подключим вольтметр – он будет измерять напряжение стабилизации Uст. Регулируя напряжение на блоке питания 0. 12В, наблюдаем показания вольтметра:
0. 5В – вольтметр показывает нарастание напряжения до 4В
5. 12В – вольтметр показывает увеличение напряжения 4. 5В
Видали? Мы изменили напряжение на 7вольт, а получилось – всего на 1вольт! Давайте подумаем, в чем он нам может пригодиться и как из него вытащить пользу.
Корыстные мы, да. Напряжение, которое выдает нам стабилитрон, назовем опорным напряжением. Это для него оно – напряжение стабилизации, а для нас – опорное. Вот с этим самым опорным напряжением наши компараторы будут сравнивать измеряемое напряжение и выдавать диагноз – изменилось ли оно или нет, зажигать нам светодиоды или пущай тухнут.
Рассуждаем логически: поскольку светодиоды зажигаются на ответе компаратора «НЕТ», это значит, что сравниваемое напряжение поднялось выше опорного. Следовательно, опорное напряжение нам нужно подать на неинвертирующие входы компараторов. Входы можно соединять меж собой без вреда озоновому слою Земли и численности населения китайцев. Последствий не будет никаких. Так и сделаем:

Неинвертирующие входы компараторов мы соединили и кинули стабилитрон на землю и резистор на плюс питания. Этот «плюс питания» у нас будет одновременно и питанием, и измеряемым напряжением, да и Бог с ним! Опорное напряжение будет стабилизировано.
Резистор R5 требует расчета, займемся им:
Максимальное напряжение схемы 13В
Напряжение стабилитрона 4,7В
Падение напряжения на резисторе R5 равно
Uпад=13-4,7=8,3В
Максимальный ток стабилизации стабилитрона Iд=26мА, но мы выберем поменьше, к примеру, 15мА. Тогда сопротивление резистора R5 посчитаем
R=Uпад/Iд=8,3/0,015=553Ом
Выберем резистор 560Ом из существующих в ряду стандартных сопротивлений.
Проверим, укладываемся ли мы в стабилизацию при минимальном питании:
Минимальное питание 10В
Сопротивление резистора R5 560Ом
Ток через стабилитрон посчитаем, предположив, что напряжение на стабилитроне не изменилось:
Iд=Uпад/R=(10-4,7)/560=9,4мА
Если бы напряжение стабилитрона упало ниже 4,7В (к примеру, до минимального 4,2В), ток стабилитрона все равно находился бы в диапазоне допустимых (выше 1мА), что нам и требуется. Принимаем R5 равным 560Ом.
Смотрим, что у нас получилось:

Светодиоды я подписал, чтобы было нагляднее.
На свободные лапки компараторов нужно завести измеряемое напряжение, но как-то так, чтобы оно соответствовало зажигаемому светодиоду. Ну не напрямую же их соединять, так ведь?
Смотрим на самый нижний компаратор:
На его неивертирующем входе напряжение 4,7В. Чтобы зажечь светодиод D4 (то есть выдать ответ НЕТ), на инвертирующем входе должно быть напряжение больше 4,7В – это порог срабатывания при повышении входного напряжения до 10В. Нам нужно эти самые 10В завести на инвертирующий вход, но чтобы они выглядели на нем как 4,7В. Как-то надо поделить эти 10вольт до 4,7. Как? Очень просто – делителем напряжения.
Простейший делитель напряжения состоит из двух резисторов.

Входное напряжение может быть любым, а выходное напряжение будет ровно в 2 раза меньше входного. Надо сказать, что делитель напряжения не выдает какой-либо мощности, то есть использовать его в блоках питания нельзя. Можно только получать маломощные, слаботочные напряжения в качестве сигналов управления, ослабить звук перед усилителем: много применений у делителя, но все они – ну никак не про мощность.
Значит, нам надо 10вольт поделить до 4.7. Будем думать.
На вход делителя мы подаем 10В, снимаем 4.7В. На нижнем резисторе (он называется «нижнее плечо делителя») мы видим 4,7В, на верхнем резисторе (верхнее плечо делителя) упадет разница между напряжениями, то есть 5,3В. Отношение 5,3/4,7 будет разницей между резисторами. 5,3/4,7=1,13 раза. В эти 1,13 раза будут отличаться сопротивления резисторов. То есть, если нижний резистор будет 10кОм, то верхний надо искать на 11,3кОм – в таком случае мы получим ровно 4,7В на выходе при входном 10В. Номинал 11,3кОм найти сложно, но можно удвоить оба резистора – соотношение между ними останется таким же – 1,13раза, а номиналы 20кОм и 22,6кОм искать легче – 22,6кОм можно заменить на 22, будет небольшая погрешность, ну и ладно. Нам это не страшно.

Конечно, сам делитель будет потреблять какой-то ток от источника входного напряжения, и нужно, чтобы тот источник входного напряжения мог обеспечить такой ток. Мы не будем рассчитывать всё до мелочей, я скажу только, что делитель с килоомными резисторами меньше потребляет ток, чем с омными резисторами, и плясать мы будем именно от килоомных резисторов.
Итак, мы определили 2 резистора для первого компаратора. Верхний резистор мы подключаем к плюсу питания, ведь оно у нас и питание, и измеряемое напряжение одновременно. Выходное напряжение подаем прямо на компаратор, на лапку 10. Точно так же рассчитаем все остальные делители:
Для компаратора, индицирующего порог «+11В»:
Входное напряжение 11В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=11-4,7=6,3В
Отношение резисторов равно 6,3/4,7=1,34 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,34=13,4кОм
Резистора 13,4кОм у нас нет, зато удвоенный резистор 13,4*2=26,8кОм можно заменить на 27кОм. В таком случае удвоим и нижний резистор – он будет не 10кОм, а 20.

Для компаратора «+12В»:
Входное напряжение 12В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=11-4,7=7,3В
Отношение резисторов равно 7,3/4,7=1,55 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,55=15,5кОм
Резистор 15,5кОм можно заменить на 15кОм. Это некритично. Нижний резистор остается прежним – 10кОм.

Для компаратора «+13В»:
Входное напряжение 13В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=13-4,7=8,3В
Отношение резисторов равно 8,3/4,7=1,77 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,77=17,7кОм
Существует номинал 18кОм, нам подойдет. Нижний резистор – 10кОм.
Наша схема снова немного преображается:

Можно считать эту схему законченной – она будет работать, причем вполне сносно. Свои функции выполнять будет. Ее преимущество в том, что можно легко изменить пороги срабатывания каждого компаратора в отдельности, не мешая другим. Дальше мы рассмотрим, как можно немного упростить эту схему, и чуток ее доработаем.

Интегральная микросхема LM339N представляет собой счетверённый прецизионный компаратор напряжения. Микросхема выполнена в стандартном корпусе DIP-14, имеет широкий диапазон питающего напряжения — двуполярное от ±1 В до ±18 В, однополярное от 2 до 36 В. Функциональная схема одного компаратора микросхемы показана на рис. 2.

Используя эту микросхему, легко построить, например, различные узлы индикации со светодиодной шкалой.

В недалёком прошлом построение устройств со светодиодными шкалами вызывало определённые трудности, связанные с тем, что несколько одновременно включенных светодиодов потребляли от источника питания значительный ток, иногда достигающий сотен миллиампер.

В настоящее время, с появлением сверхярких светодиодов, которые достаточно ярко светят уже при токе менее 1 мА, можно создавать линейные светодиодные шкалы с простым управлением, потребляющие ток менее 20 мА при 10 и более одновременно включенных светодиодах.

В качестве датчика температуры работает терморезистор R1 с отрицательным ТКС — чем больше температура его корпуса, тем меньше сопротивление. Работает устройство следующим образом. Допустим, напряжение на входе «+», вывод 7 компаратора DA1.1 больше, чем на входе «-«, вывод 6 DA1.1. В этом случае на выходе компаратора, вывод 1 будет высокий уровень напряжения, светодиод HL1 не светится.

При нагреве корпуса терморезистора R1 напряжение на его выводах понижается, также понижается напряжение на выводе 7 DA1. Когда напряжение на входе «+» DA1.1 станет меньше напряжения на входе «-» DA1.1, на выходе этого компаратора высокий уровень напряжения сменится на низкий, светодиод HL1 зелёного цвета свечения засветится.

Если движки подстроенных резисторов R2 -R5 настроены так, что, начиная с R2, на движке каждого следующего подстроечного резистора напряжение меньше, чем у предыдущего, то при нагреве корпуса терморезистора светодиоды HL1-HL4 будут последовательно зажигаться. Сначала загорится светодиод зелёного цвета HL1, затем жёлтого HL2, красного HL3.

Светодиод HL4 красный мигающий, вспышки которого по замыслу должны сигнализировать критический нагрев контролируемого объекта. Стабилитрон VD1 уменьшает напряжение питания мигающего светодиода до безопасного для него уровня. Светодиод HL5 синего цвета свечения светит постоянно, он обозначает начало шкалы.

Конденсаторы С2, С3, С4 и дроссель L1 выполняют функцию фильтра питания микросхемы. Резисторы R10 – R13 осуществляют небольшую отрицательную обратную связь по постоянному напряжению, что позволяет наблюдать относительно плавное зажигание или погасание светодиодов при изменении температуры. Если вы желаете, чтобы светодиоды зажигались на полную яркость и погасали мгновенно, то резисторы R10 – R13 нужно исключить.

Вместо компаратора LM339N можно применить аналогичные LM339AN, LM239AN, LM239A, MC3302N, LM139N. Светодиоды можно взять любые доступные сверхяркие, например, из серий КИПД40, L-1513, L-1503, L-7104, L-7113, L-7143. Стабилитрон КС175А можно заменить на Д814А1, 2С175Ж, 2С483Г, 1N4737A.

При напряжении питания устройства менее 9 В этот стабилитрон можно не устанавливать. Оксидные конденсаторы — аналоги К50-35, К53-19. Неполярные — К10-17, К10-50, КМ-5. Дроссель L1 — любой малогабаритный маломощный.

При отсутствии можно заменить резистором сопротивлением 1,0. 2,2 Ом. Переменные резисторы — малогабаритные импортные в закрытом корпусе. Также подойдут высоконадёжные отечественные СП4-1 или малогабаритные многооборотные СПЗ-39. Терморезистор ММТ-1, ММТ-4 или другой малогабаритный сопротивлением 4,3. 10 кОм при 25 °С.

Чем меньше размер терморезистора, тем быстрее он будет реагировать на резкое изменение температуры контролируемого объекта. При отсутствии подходящего терморезистора его можно заменить сборкой из 8. 12 включенных параллельно германиевых точечных диодов серий Д9, Д18. Сопротивление резистора R1 подбирают так, чтобы при номинальной рабочей температуре напряжение на выводах терморезистора R1 было равным примерно половине от напряжения питания.

Светодиоды располагают в конструкции в виде шкалы, начинающейся со светодиода HL5, после которого последовательно установлены HL1 – HL4. Если последовательно с мигающим светодиодом HL4 вместо резистора R17 установить пьезокерамический или электромагнитный излучатель звука с встроенным генератором, например, НРА24АХ, то устройство, в такт со вспышками светодиода HL4 будет издавать прерывистый сигнал тревоги.

Индикатор температуры желательно питать стабилизированным напряжением. Если, например, в модернизированном усилителе отсутствует стабилизатор напряжения +12. +18 В, то его можно изготовить дополнительно, например, на микросхеме КР142ЕН8В, 7815. При напряжении питания +15 В и погашенных светодиодах HL1 – HL4 устройство потребляет от источника питания ток около 8 мА.

Схема индикатора температуры на микросхеме LM339N » Паятель.Ру

Используя эту микросхему, легко построить, например, различные узлы индикации со светодиодной шкалой.

Конденсаторы С2, С3, С4 и дроссель L1 выполняют функцию фильтра питания микросхемы.

Резисторы R10 — R13 осуществляют небольшую отрицательную обратную связь по постоянному напряжению, что позволяет наблюдать относительно плавное зажигание или погасание светодиодов при изменении температуры. Если вы желаете, чтобы светодиоды зажигались на полную яркость и погасали мгновенно, то резисторы R10 — R13 нужно исключить.

При отсутствии можно заменить резистором сопротивлением 1,0…2,2 Ом. Переменные резисторы — малогабаритные импортные в закрытом корпусе. Также подойдут высоконадёжные отечественные СП4-1 или малогабаритные многооборотные СПЗ-39.

Терморезистор ММТ-1, ММТ-4 или другой малогабаритный сопротивлением 4,3…10 кОм при 25 °С.

Чем меньше размер терморезистора, тем быстрее он будет реагировать на резкое изменение температуры контролируемого объекта. При отсутствии подходящего терморезистора его можно заменить сборкой из 8… 12 включенных параллельно германиевых точечных диодов серий Д9, Д18. Сопротивление резистора R1 подбирают так, чтобы при номинальной рабочей температуре напряжение на выводах терморезистора R1 было равным примерно половине от напряжения питания.

Светодиоды располагают в конструкции в виде шкалы, начинающейся со светодиода HL5, после которого последовательно установлены HL1 — HL4. Если последовательно с мигающим светодиодом HL4 вместо резистора R17 установить пьезокерамический или электромагнитный излучатель звука с встроенным генератором, например, НРА24АХ, то устройство, в такт со вспышками светодиода HL4 будет издавать прерывистый сигнал тревоги.

Индикатор температуры желательно питать стабилизированным напряжением. Если, например, в модернизированном усилителе отсутствует стабилизатор напряжения +12…+18 В, то его можно изготовить дополнительно, например, на микросхеме КР142ЕН8В, 7815. При напряжении питания +15 В и погашенных светодиодах HL1 — HL4 устройство потребляет от источника питания ток около 8 мА.

Знакомство с компараторами на примере чипа LM339

Ранее мы с вами познакомились с такими интегральными схемами, как таймер 555, счетчик 4026, логические вентили, а также сдвиговые регистры и декодеры. Теперь же пришло время узнать о компараторах. Несмотря на кажущуюся простоту, компараторы — куда более интересные устройства, чем может показаться на первый взгляд. Читайте далее, и сможете убедиться в этом самостоятельно.

Крайне наглядная картинка, объясняющая работу компаратора, была найдена в книге Чарльза Платта Электроника: логические микросхемы, усилители и датчики для начинающих. С некоторыми изменениями эта иллюстрация приведена ниже:

Компаратор имеет два входа, обозначаемые знаками минус (инвертирующий вход) и плюс (неинвертирующий вход), и один выход. Для нормальной работы выход компаратора обязательно должен быть подключен к плюсу источника питания через подтягивающий резистор. Почему нельзя было сделать это просто внутри микросхемы, скоро станет понятно.

Используется компаратор следующим образом. На инвертирующий вход подается эталонное напряжение. Когда напряжение на втором, неинвертирующем, входе больше эталонного, выход компаратора имеет высокое напряжение. Если же напряжение на неинвертирующем входе ниже эталонного, выход компаратора имеет низкое напряжение. Проще говоря, компаратор сравнивает два значения напряжения и на выходе говорит, какое больше. Входы компаратора можно использовать и наоборот, тогда выход компаратора будет инвертирован.

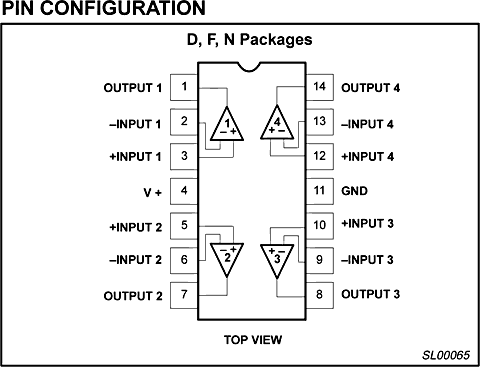

В качестве типичной микросхемы, содержащей внутри себя целых 4 компаратора, можно назвать LM339. Данный чип выпускается как в виде SMD-компонента, так и варианте для монтажа через отверстия. Распиновка у LM339 следующая:

Данная иллюстрация взята из даташита микросхемы [PDF].

На практике компараторы чаще всего используют одним из следующих образов:

Важно! По неудачному стечению обстоятельств, компаратор обозначается на схемах точно так же, как и операционный усилитель. Однако операционные усилители работают иначе, нежели компараторы, и их не следует путать. Определить, что именно используется в схеме, обычно можно по указанному названию чипа.

В левой части схемы изображен компаратор, чей выход соединяется с неинвертирующим входом через потенциометр или резистор. Это — так называемая положительная обратная связь. Благодаря ей достигается гистерезис. То есть, если напряжение на неинвертирующем входе будет колебаться в некотором коридоре возле эталонного, выход компаратора не будет постоянно изменяться. Если помните, триггер Шмитта (чип 74HC14) делает то же самое.

Кстати, можно заметить, что одна из связей на потенциометре в положительной обратной связи как бы лишняя. Как объяснил мне Melted Metal, так принято делать на случай потери контакта движка потенциометра с резистивной дорожкой.

Что же касается правой части схемы, на ней изображена схема двухпорогового компаратора. Если вход схемы, обозначенный, как signal, имеет напряжение между low и high, на выходе схемы образуется высокое напряжение. В противном случае напряжение на выходе низкое.

На следующем фото изображена первая схема, собранная на макетной плате:

Потенциометр слева задает напряжение на инвертирующем входе, а потенциометр справа — на неинвертирующем. Потенциометр по центру участвует в положительной обратной связи. Напряжение на обоих входах отображается при помощи миниатюрных цифровых вольтметров. Поскольку напряжение на неинвертирующем входе выше эталонного, светодиод, подключенный к выходу компаратора, горит.

Обратите внимание, что на входы неиспользованных компараторов также подается высокое и низкое напряжение. Это увеличивает надежность работы схемы и уменьшает потребляемую ею электроэнергию. Не имеет значения, на какой из входов подается высокое напряжение, а на какой — низкое.

Главное, чтобы выход каждого отдельного компаратора был строго определен.

Вторую схему в собранном виде здесь я не привожу. Так что, вам придется поверить мне на слово, что она работает 🙂

Помимо всех озвученных выше, следует иметь в виду еще пару важных моментов:

Через компаратор не следует пропускать слишком большой ток. Ток больше 20 мА может его сжечь;
Напряжение на выходе компаратора может быть как выше, так и ниже напряжения на любом из входов. То есть, выход можно питать от совершенно другого источника питания. А питание на саму микросхему при этом может идти от третьего. Для правильной работы микросхемы нужно только, чтобы все эти источники имели общую землю;

Последнее обстоятельство позволяет использовать компаратор в качестве преобразователя уровня сигнала. Кроме того, теперь наконец-то стало ясно, зачем были все эти сложности со внешним подтягивающим резистором.

Вообще, компаратор можно рассматривать, как очень простой вольтметр или АЦП.

В частности, с его помощью не представляет труда собрать индикатор уровня заряда Li-Ion аккумулятора. Если же у вас есть лишний фоторезистор (см заметку Мои первые страшные опыты с Arduino) или фототранзистор, на базе компаратора можно сделать датчик освещения. Если же вместо фоторезистора воспользоваться термометром типа TMP36, можно собрать устройство, управляющее кулером или кондиционером, способное регулировать температуру.

Наконец, компаратор можно использовать в качестве логического элемента НЕ, а также, если соединить выходы нескольких компараторов, в качестве И. Отсюда несложно получить ИЛИ, по форуме x || y = !(!x && !y), ровно как и любую другую булеву функцию. Само собой разумеется, при желании можно придумать и другие применения.

А какие безумные варианты использования компараторов приходят вам на ум?

Метки: Электроника.

Знакомство с компараторами на примере чипа LM339

Микросхема lm339n и ее применение схема

Схема индикатора температуры на счетверённом компараторе LM339N, предназначена для индикации нагрева теплоотводов в мощных усилителях низкой частоты, фазовых регуляторов мощности. Также его можно использовать для световой сигнализации перегрева электродвигателей, трансформаторов сварочных аппаратов, двигателей внутреннего сгорания с воздушным охлаждением.
Интегральная микросхема LM339N представляет собой счетверённый прецизионный компаратор напряжения. Микросхема выполнена в стандартном корпусе DIP-14, имеет широкий диапазон питающего напряжения — двуполярное от ±1 В до ±18 В, однополярное от 2 до 36 В. Функциональная схема одного компаратора микросхемы показана на рис. 2.

Используя эту микросхему, легко построить, например, различные узлы индикации со светодиодной шкалой.

Конденсаторы С2, С3, С4 и дроссель L1 выполняют функцию фильтра питания микросхемы. Резисторы R10 — R13 осуществляют небольшую отрицательную обратную связь по постоянному напряжению, что позволяет наблюдать относительно плавное зажигание или погасание светодиодов при изменении температуры. Если вы желаете, чтобы светодиоды зажигались на полную яркость и погасали мгновенно, то резисторы R10 — R13 нужно исключить.

Индикатор температуры желательно питать стабилизированным напряжением. Если, например, в модернизированном усилителе отсутствует стабилизатор напряжения +12. +18 В, то его можно изготовить дополнительно, например, на микросхеме КР142ЕН8В, 7815. При напряжении питания +15 В и погашенных светодиодах HL1 — HL4 устройство потребляет от источника питания ток около 8 мА.

Индикатор напряжения на lm339 схемы самоделки

Светодиодный индикатор на универсальных поликомпараторных микросхемах, содержащих в одном корпусе по несколько аналоговых компараторов общего назначения. Микросхема LM339, которая в одном корпусе DIP-14 содержит четыре компаратора с полевыми входами. Используя одну LM339 можно сделать четырехпороговый индикатор постоянного напряжения.

На рисунке 1 показана схема такого индикатора с линейной зависимостью измерения. Инверсные входы всех компараторов соединены вместе, — их общая точка является входом индикатора. На прямые входы подается опорное постоянное напряжение +Uomax через резистивный делитель, обеспечивающий распределение этого напряжения так, чтобы получить необходимый закон измерения. В данном случае резисторы делителя R2-R5 выбраны одинаковыми, поэтому и зависимость линейная.

Максимальная величина измеряемого напряжения (величина порога, при котором включается светодиод HL4) равна напряжению +Uomax (опорное напряжения максимума). Это напряжение желательно стабилизировать хотя-бы обычным параметрическим стабилизатором. Минимальная величина (порог при котором загорается HL1) зависит от сопротивления резистора R5 или от величины опорного напряжения минимума (Uomin).

Например, если нужно производить измерения в каком-то остро зажатом узком интервале напряжений, например, от 10 до 11V, то +Uomax должно быть равно 11V, а Uomin = 10V, при этом сопротивление R5 нужно исключить из схемы. Либо выбрать Uomin равным нулю (как на рисунке 1) и установить R5 такой величины, чтобы напряжение на нем было равно 10V.

Сопротивления R10-R13 нужны для придания компараторным схемам небольшого гистерезиса, улучшающего четкость работы индикатора. Индикаторная шкала состоит из четырех светодиодов HL1-HL4, подключенных к выходам компараторов через токоограничительные резисторы R14-R17.

Чтобы измерять переменное напряжение, например, в схеме индикации аудиосигнала, можно на входе сделать детектор на диодах или операционном усилителе.

Индикатор температуры на четыре фиксированных уровня (LM339, LM325AH)

В некоторых случаях требуется определить, что температура какого-либо объекта находится в некоторых заданных пределах, либо не ниже или не выше определенного предела. Здесь предлагается схема очень точного четырехпорогового индикатора температуры со светодиодной индикацией.

Причем, пороги включения индикаторных светодиодов можно устанавливать для каждого светодиода произвольно и даже в любом порядке без какого-либо вторжения в схему прибора. Это можно даже сделать непосредственно на объекте, при помощи обычного мультиметра и отвертки для регулировки подстроечных резисторов. Дело в том, что данный прибор измеряет температуру с помощью датчика LM235AH, который, по сути является стабилитроном, напряжение стабилизации которого линейно зависит от температуры.

Список элементов.

R1 = 2,2 кОм 1W R2 = 82 Ом 1/4W R3 = 220 Ом 1/4W R4 = 4,7 кОм 1/4W R5, R6, R13, R20, R21 = 10 кОм 1/4W R7 = 0,47 Ом 5W R8, R11 = 27 кОм 1/4W R9, R19 = 2,2 кОм 1/4W R10 = 270 кОм 1/4W R12, R18 = 56кОм 1/4W R14 = 1,5 кОм 1/4W R15, R16 = 1 кОм 1/4W R17 = 33 Ом 1/4W R22 = 3,9 кОм 1/4W RV1 = 100K триммер P1, P2 = 10KOhm линейный потенциометр C1 = 3300 uF/50V электролитический C2, C3 = 47uF/50V электролитический C4 = 100нФ полиэстр C5 = 200нФ полиэстр C6 = 100пФ керамический C7 = 10uF/50V электролитический C8 = 330пФ керамический C9 = 100пФ керамический D1, D2, D3, D4 = 1N5402,3,4 диод 2A — RAX GI837U D5, D6 = 1N4148 D7, D8 = 5,6V зенеревский D9, D10 = 1N4148 D11 = 1N4001 диод 1A Q1 = BC548, NPN транзистор или BC547 Q2 = 2N2219 NPN транзистор — (Заменяют на КТ961А — все работает) Q3 = BC557, PNP транзистор или BC327 Q4 = 2N3055 NPN силовой транзистор (заменить на КТ 827А) U1, U2, U3 = TL081, опер. усилитель D12 = LED диод

В итоге я самостоятельно собрал лабораторный блок питания, но столкнулся на практике с тем, что считаю нужным подправить. Ну во первых это силовой транзистор Q4 = 2N3055 его нужно в срочном порядке вычеркнуть и забыть. Не знаю как других устройствах, но в данном регулируемом блоке питания он не подходит. Дело в том, что данный тип транзисторов выходит из строя моментально при коротко замыкании и ток в 3 ампера не тянет совершенно!!! Я не знал в чем дело пока не поменял его на наш родной совковый КТ 827 А. После установки на радиатор я и горя не знал и больше не возвращался к этому вопросу.

Что же касается остальной схемотехники и деталей, то трудностей нет. За исключением трансформатор — мотать пришлось. Ну это чисто из-за жадности, пол ведра их стоит в углу — не покупать же =))

Ну и чтобы не нарушать старую добрую традицию, я выкладываю результат своей работы на общий суд пришлось по шаманить с колонкой, но в целом получилось не дурно :

Собственно лицевая панель — вынес потенциометры в левую часть в правой разместились амперметр и вольтметр + светодиод красного цвета, для индикации ограничения по току.

На следующей фотографии вид сзади. Тут я хотел показать способ монтажа кулера с радиатором от материнской платы. На этот радиатор с обратной стороны примостился силовой транзистор.

Вот и он, силовой транзистор КТ 827 А. Смонтирован на заднюю стенку. Пришлось просверлить отверстия под ножки, смазать все контактные части теплопроводной пастой и закрепить на гайки.

Вот они….внутренности! Собственно все в куче!

Советуем изучить Селективность

Немного крупнее внутрь корпуса

Лицевая панель с другой стороны

Поближе, тут видно как смонтирован силовой транзистор и трансформатор.

Плата блока питания сверху; тут я схитрил и транзисторы маломощные упаковал снизу платы. Тут их не видно, так что не удивляйтесь если не найдете их.

Вот и трансформатор. Перемотал на 25 вольт выходного напряжения ТВС-250 Грубо, кисло, не эстетично зато все работает как часы =) Вторую часть не использовал. Оставил место для творчества.

Ну вот как-то так. Немного творчества и терпения. Блок работает замечательно уже 2 год. Для написания данный статьи мне пришлось его разобрать и заново собрать. Это просто ужас! Но все для вас, дорогие читатели!

Нет лучше чем один раз увидеть, чем 100 раз услышать, таким видео приятно поделиться, видео сборки и теста блока питания:

Принципиальная схема

Напряжение на датчике LM235AH в зависимости от температуры можно определить по формуле: U = (273 + t°C)0,01. Например, если температура 20°С, то напряжение будет: (273+20)0,01 =2,93V.

Рис. 1. Принципиальная схема индикатора температуры на 4 уровня измерения.

Если некий из светодиодов должен загораться при таком напряжении, то на соответствующей контрольной точке должно быть установлено подстроечным резистором именно такое напряжение. Просто, подключаем между этой контрольной точкой и общим минусом мультиметр в режиме вольтметра и подстроечным резистором устанавливаем напряжение, рассчитанное по выше приведенной формуле.

А теперь рассмотрим схему прибора. Основу прибора составляет микросхема LM339, в которой есть четыре одинаковых компаратора. На соединенные вместе инверсные входы компараторов поступает напряжение с датчика температуры VD2, поскольку датчик температуры LM235AH работает аналогично стабилитрону, то на него поступает ток от источника питания через резистор R6. Как уже сказано выше, напряжение на LM235AH непосредственно и линейно зависит от температуры среды, в которой находится датчик.

На прямые входы компараторов, каждому от своего, поступает напряжение от соответствующего подстроечного резистора R2-R5, а на них поступает напряжение от параметрического стабилизатора на стабилитроне VD1 и резисторе R1.

Напряжение, поступающее на прямой вход компаратора регулируется соответствующим переменным резистором и контролируется на соответствующей контрольной точке.

Например, если нужно чтобы светодиод HL2 загорался при превышении температуры 20°С, то нужно подключить мультиметр к контрольной точке КТ2 и подстроечным резистором R3 установить на ней напряжение 2,93В. Аналогичным образом на требующиеся значения температуры можно настроить и остальные компараторы.

Напряжение источника питания 9V, но это не критично, может быть от 6 до 30В, и может быть нестабильным, на точность прибора это никак не влияет, потому что точность зависит не от питания, а от стабильности напряжения на входах компараторов. Здесь напряжение на прямых входах стабилизировано стабилитроном VD1, а напряжение на датчике тоже стабильно и зависит только от температуры, а не от напряжения питания всей схемы. При использовании стабилитрона КС147А максимальная измеряемая температура +197°С.

Испытания блока питания

Как оказалось, большая часть измеренного шума исходит от дисплея V/A метр. Импульсный регулятор, который стоит в этом дисплее, подает много шума обратно в источник питания. Для решения этих проблем вернемся к использованию LM7824, который был частью набора, и применим его вместо D10, стабилитрона 10 В, который использовался для создания питания для U3, U5 и Q3.

Чтобы противодействовать просачиванию шума с дисплея, используем D10 для уменьшения питания и для питания дисплея.

Также переместим токовый шунт дисплея с выходной клеммы за пределы токовой петли обратной связи. Это уменьшило еще немного шума и сделало настройку более точной. Поскольку шунт находился внутри контура обратной связи, напряжение на шунте при более высоких токах создавало ошибку. Небольшое, потому что шунт всего 25 мОм, но все же создавало.

Чтобы максимально устранить большие токи на печатной плате, подключим коллекторы Q4 и Q3 непосредственно к точке, где объединяются катоды D1 и D2 и конденсаторы фильтра C1 и C2.

Ещё установим дополнительные подстроечники, чтобы установить максимальное выходное напряжение (RV2) и максимальный выходной ток (RV3)

Важно установить максимальный предел тока. Конденсатор C16 используется тоже для устранения шума

Поскольку светодиоды D14 и D15 теперь подключены к шинам 24 В, их резисторы ограничения тока (R27 и R23) должны удвоиться в значении.

Наконец, выходной конденсатор C7 был увеличен с 10 мкФ до 470 мкФ. Вот окончательная схема с последними изменениями:

Время нарастания питания теперь составляет около 5 мсек, а время спада составляет чуть более 2 мсек при максимальном напряжении и токе, измеренных с помощью динамической электронной нагрузки.

Со всеми этими модификациями выходной шум теперь составляет 18 мВ по всему спектру напряжения и тока и, что более важно, остается на этом уровне в режиме CC / CL. Трансформатор, который в итоге установлен, это 15-0-15 В при 3,5 А

Выбран диодный мост с напряжением 600 В на 10 A, который можно установить на радиатор охлаждения. Немного излишне, но это из-за пусковых токов к конденсаторам основного фильтра. Два 3300 мкФ не подходят для таких токов, поэтому установлены 2 х 10 000 мкФ на напряжение 63 В

Трансформатор, который в итоге установлен, это 15-0-15 В при 3,5 А. Выбран диодный мост с напряжением 600 В на 10 A, который можно установить на радиатор охлаждения. Немного излишне, но это из-за пусковых токов к конденсаторам основного фильтра. Два 3300 мкФ не подходят для таких токов, поэтому установлены 2 х 10 000 мкФ на напряжение 63 В.

Корпус укомплектован главным выключателем, предохранителем и индикатором питания. Также подается с трансформатора AC 15-0-15 на гнезда на передней панели, чтобы использовать переменку для различных целей.

Позже удалось найти простой, но эффективный способ объединить два стабилизатора и создать источник питания с напряжением +30 0 -30 В или источник +60 В.

Принцип прост: если вы подключите выход 0 В одного источника питания к выходу +0-30 В второго, то фактически можете создать источник питания +30 0 -30 В или 0-60 В. Нужно отрегулировать оба измерителя напряжения для установки таких значений, но если хотите измерить цепь с переменным напряжением, нужен механизм отслеживания.

Хитрость заключается в том, чтобы сделать настройку напряжения одного источника в зависимости от настройки другого. После экспериментов с разными способами в итоге остановились на следующей схеме:

Переключатель R41 должен быть установлен так, чтобы настройка напряжения на главном устройстве совпадала с выходным напряжением на ведомом устройстве. Сигнал идущий к выключателю будет близко к опорному напряжению 11V2.

Слева направо: Q4, Q3 и LM7812. Q4 и Q3 изолированы, радиатор LM заземлен, поэтому не нуждается в нем.

Наилучшая точность отслеживания может быть достигнута, если оба источника питания установлены на 30 В в режиме +/-, как на схеме. Затем можно переключить переключатель в режим слежения и настраивать R41 до тех пор, пока ведомый не покажет 30 В. Вы заметите, что отслеживание является довольно точным (около 1%) до тех пор, пока не опуститесь ниже 5 В, затем оно все больше рассинхронизируется до примерно 200 мВ при 1 В. Это должно быть связано с разницей в линейности усиления обоих операционных усилителей U2. В принципе эта точность достаточно хороша.

Советуем изучить Магнитный пускатель ПМЛ

Учтите, что нужно установить оба предела тока независимо для обоих источников, но если стабилизатор «мастер» переходит в режим ограничения тока, ведомый будет следовать его примеру независимо от своей настройки.

Детали и конструкция

Данную схему можно питать и более низким напряжением. Например, может быть очень заманчиво использовать для её питания зарядное устройство-блок питания для «гаджетов», питающихся через USB-порт.

У таких блоков питания номинальное напряжение 5V. Но, в этом случае, стабилитрон VD1 должен быть на напряжение не более 4V. Например, КС139. В этом случае возможно питание от 5-вольтового источника, но максимальная измеряемая температура будет всего 117°С.

Если требуется большая точность задания порогов нужно чтобы подстроечные резисторы были многооборотными. Микросхему LM339 можно заменить любым аналогом, или даже собрать эту схему на четырех отдельных компараторах. Светодиоды можно заменить любыми индикаторными.

Если предполагается напряжение питания более 20V желательно несколько увеличить сопротивления резисторов R7-R10 чтобы не возникало перегрузки по току выходов компараторов. Монтаж был выполнен на макетной печатной плате, поэтому рисунок дорожек печатной платы у автора отсутствует.

Данный индикатор напряжения можно использовать и для управления каким-то внешним устройством в зависимости от температуры. Для этого достаточно светодиоды на каналах, на которых должно происходить управление, заменить оптопарами. Например, оптосимисторами или, так называемыми, твердотельными реле, включив их светодиоды вместо индикаторных.

Если датчик будет расположен на значительном удалении от платы индикатора, то соединение лучше сделать экранированным кабелем, и между соединенными вместе инверсными входами компараторов и общим минусом питания включить конденсатор на 0,01-0,1 мкФ.

Варианты БП для самостоятельного монтажа

Блок питание выбирается исходя из того, какие схемы предполагается им запитывать. Если это устройства с низким потреблением тока, то и БП не обязательно делать мощный: вполне можно обойтись источником с током на 5 ампер. Рассмотрим несколько вариантов схем, а также как собирать самодельные блоки питания.

Простой БП 0-30 В

Одна из несложных схем источника питания с регулировкой выходного напряжения приводится на схеме.

Устройство выполнено всего на трех транзисторах и отличается высокой точностью напряжения на выходе благодаря использованию компенсационной стабилизации, а также применением недорогих элементов.

Изделие собирается на печатной плате и после монтажа практически сразу начинает функционировать. Главное, подобрать стабилитрон, который должен соответствовать максимальному напряжению на выходе.

Для корпуса подойдет любой пластиковый или металлический короб, который окажется под рукой, например, от компьютерного БП.

В такой корпус без проблем поместится трансформатор на 100 Вт и печатная плата. Имеющийся вентилятор можно оставить, подключив в разрыв его питания сопротивление для снижения оборотов.

Для измерения потребляемого нагрузкой тока, задействуем стрелочный амперметр, устанавливая его на переднюю панель из пластиковой коробки.

Вольтметр можно использовать цифровой.

Советуем изучить Методика и формулы для расчета трансформаторного блока питания

Завершив монтаж, проверяем выходное напряжение, изменяя положение переменного резистора.

Минимальное значение должно быть около нуля, максимальное – 30 В. Подсоединив нагрузку около 0,5 А, проверяем просадку напряжения на выходе – она должна быть минимальной.

Мощный импульсный БП

Рассмотрим схему блока питания с регулировкой по току и напряжению. Такие устройства иногда еще называют лабораторными, поскольку они подходят не только для запитки электронных схем, но и для заряди АКБ.

Этот БП обеспечивает регулировку напряжения в диапазоне 0-30 В и тока 0-10 А. Источник можно разделить на три части:

Внутренняя схема питания, состоящая из источника напряжения на 12 В и ток минимум 300 мА. Назначение этого источника – запитка схемы БП.
Блок управления. Выполнен на микросхеме TL494 с простым драйвером. Резистор R4 позволяет регулировать максимальный порог напряжения, R2 – ток.
Силовая часть. Большую часть схемы можно задействовать из старого компьютерного блока питания. Для намотки трансформатора управления подойдет ферритовое кольцо R16*10*4,5, на котором наматывают провод МГТФ 0.07 мм² в количестве 30 витков одновременно в 3 провода. L1 мотают на кольце от того же БП, удалив старую обмотку и намотав медный провод диаметром 2 мм и длиной 2 м. Для L2 подойдет дроссель на ферритовом стержне.

Для размещения элементом схемы изготавливают печатную плату.

Если сборка выполнена правильно, блок питания начинает работать сразу. Чтобы была возможность управлять вентилятором по температуре, можно собрать простую схему на lm317.

На Ардуино

Радиолюбители с опытом иногда собирают блоки питания под управлением Ардуино. Таким образом удается создать контролируемый источник питания с такими режимами: может «отдыхать», функционировать в режиме экономии либо работать на ток в 10 А и разное выходное напряжение, если это требуется.

«Умный» блок питания представлен на схеме.

Для запитки микропроцессора ATmega задействуется импульсный стабилизатор. Благодаря наличию постоянного и стабилизированного напряжения 5 В блок питания можно оснастить разъемом USB, что позволит подзаряжать какие-либо устройства.

Печатную плату можно сделать по образцу.

Внешний вид устройства и внутреннее расположение компонентов представлено на фото.

Блок питания от 0 до 30 В на 10 ампер можно собрать своими руками по любой из представленных схем, а как именно сделать такое устройство, пошагово рассмотрено в инструкциях с фото-примерами. Для сборки простого источника питания потребуются начальные значения в области радиоэлектроники, умение обращаться с паяльником и минимальный перечень радиокомпонентов.

Знакомство с компараторами на примере чипа LM339

Крайне наглядная картинка, объясняющая работу компаратора, была найдена мной в книге Чарльза Платта Электроника: логические микросхемы, усилители и датчики для начинающих. С некоторыми изменениями эта иллюстрация приведена ниже:

Индикатор заряда для Li-ion аккумуляторов

Всем привет, мы давно не делали индикаторы разряда автомобильного аккумулятора. Но в этой статье мы будем делать такой, же индикатор только для одной банки LI-ION аккумуляторов с напряжением 3,7 вольт. Такие индикаторы конечно можно купить и на рынке, но, а для тех, кто не прочь поработать руками и мозгами, двигаемся дальше.

Данная схема мало чем отличается от стандартных индикаторов заряда для автомобильных аккумуляторов, но некоторые отличия все же есть. Схема этого индикатора построена на базе компаратора LM-339.

Микросхема LM339 содержит четыре отдельных компаратора, каждый из них имеет два входа и один выход.

Если меняется напряжение на одном входе, это моментально приводит к изменению состояния выхода компаратора.

В случаем микросхемы LM 339 на выходе может быть либо вообще ничего, либо масса или минус питания. Такой компаратор называется с открытым коллектором, поэтому светодиоды подключены катодами к компаратору.

На некоторых входах компаратора нужно формировать стабильное или опорное напряжение.

Как правило, для этих целей используется стабилитрон, но дело в том, что мы собираемся контролировать напряжение на низковольтном источнике. Сам стабилитрон также должен быть низковольтным. Точнее говоря напряжение стабилизации стабилитрона должно быть меньше чем напряжение максимально разряженного аккумулятора.

В случае же обычных LI-ION аккумуляторов это около 3-х вольт. Исходя из выше написанного, для сборки необходимо найти стабилитрон с напряжением стабилизации на 2,5 и меньше вольт. (в нашем случае был использован стабилитрон на 3,3 вольт ).

Решение такое – использовать светодиод в качестве источника опорного напряжения. Для красных, желтых и зеленых светодиодов минимальное напряжение свечения – в пределах 2 вольт, только светодиод уже подключается в прямом направлении в отличие от стабилитрона. Резистивные делители на входах компаратора пришлось пересчитать под литиевый аккумулятор. Была сделана новая плата, рассчитанная для работы с банками 3,7 вольт. Еще один момент на плате есть две перемычки, обозначенные желтыми линиями.

Диод VD1 защищает микросхему, в случае если вы перепутаете полярность подключения к аккумулятору.

Как нам известно, напряжение полностью заряженного литий-ионного аккумулятора должно быть в районе 4,2 вольт, поэтому делители подобраны в очень узком диапазоне, при том использованы резисторы с погрешностью всего в 1 %., что гарантирует высокоточную работу индикатора. На плате имеем 4 индикаторных светодиода (цвета могут быть разными).

Для проверки работоспособности индикатора, его необходимо вначале подключить к лабораторному источнику питания, с выставленным напряжением 4,2 вольт имитируя полностью заряженный литий ионный аккумулятор.

Как видно, все светодиоды горят. Далее постепенно снижаем напряжение, имитируя разряд аккумулятора, и сразу видим поочередное потухание светодиодов при определенных напряжениях. Все работает.

Такой индикатор можно пристроить под какую-нибудь самоделку или использовать в качестве пробника для литиевых банок.

Вот и все, Не забывайте поделиться с друзьями и посвить лайк тем самым, вы поддержите проект.

Индикаторы разряда автомобильного аккумулятора ВАРИАНТ – 1 , ВАРИАНТ – 2 , ВАРИАНТ – 3.

Прикрепленные файлы – СКАЧАТЬ

Компаратор. Описание и применение. Часть 1

Схема эквивалента компаратора напряжения с однополярным источником питания

Принцип работы

Работает схема индикатора заряда аккумулятора на светодиодах следующим образом. Застабилизированное с помощью резистора R7 и стабилитрона VD2 напряжение 6,2 вольт поступает на резистивный делитель, собранный из R8-R12. Как видно из схемы между каждой парой этих резисторов формируются опорные напряжения разного уровня, которые поступают на прямые входы компараторов. В свою очередь, инверсные входы объединены между собой и через резисторы R5 и R6 подключены к клеммам аккумуляторной батарее (АКБ).

В процессе заряда (разряда) аккумулятора постепенно изменяется напряжение на инверсных входах, что приводит к поочередному переключению компараторов. Рассмотрим работу операционного усилителя OP1, который отвечает за индикацию максимального уровня заряда АКБ. Зададим условие, если заряженный аккумулятор имеет напряжение 13,5 В, то последний светодиод начинает гореть. Пороговое напряжение на его прямом входе, при котором засветится этот светодиод, рассчитаем по формуле: UOP1+ = UСТ VD2 – UR8, UСТ VD2 =UR8+ UR9+ UR10+ UR11+ UR12 = I*(R8+R9+R10+R11+R12) I= UСТ VD2 /(R8+R9+R10+R11+R12) = 6,2/(5100+1000+1000+1000+10000) = 0,34 мА, UR8 = I*R8=0,34 мА*5,1 кОм=1,7 В UOP1+ = 6,2-1,7 = 4,5 В

Это означает, что при достижении на инверсном входе потенциала величиной более 4,5 вольт компаратор OP1 переключится и на его выходе появится низкий уровень напряжения, а светодиод засветится. По указанным формулам можно рассчитать потенциал на прямых входах каждого операционного усилителя. Потенциал на инверсных входах находят из равенства: UOP1- = I*R5 = UБАТ – I*R6.

Схема эквивалента компаратора напряжения с двухполярным источником питания

Печатная плата и детали сборки

Печатная плата изготавливается из одностороннего фольгированного текстолита размером 40 на 37 мм, которую можно скачать здесь. Она предназначена для монтажа DIP элементов следующего типа:

резисторы МЛТ-0,125 Вт с точностью не менее 5% (ряд Е24) R1, R2, R3, R4, R7, R9, R10, R11– 1 кОм, R5, R8 – 5,1 кОм, R6, R12 – 10 кОм;
диод VD1 любой маломощный с обратным напряжением не ниже 30 В, например, 1N4148;
стабилитрон VD2 маломощный с напряжением стабилизации 6,2 В. Например, КС162А, BZX55C6V2;
светодиоды LED1-LED5 – индикаторные типа АЛ307 любого цвета свечения.

Данную схему можно использовать не только для контроля напряжения на 12 вольтовых аккумуляторах. Пересчитав номиналы резисторов, расположенных во входных цепях, получаем светодиодный индикатор на любое желаемое напряжение. Для этого следует задаться пороговыми напряжениями, при которых будут включаться светодиоды, а затем воспользоваться формулами для пересчёта сопротивлений, приведенные выше.

Описание работы компаратора

Сигнал на выходе:

Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Входное напряжение смещения компаратора

Входное напряжение смещения и гистерезис

Lm339n схема включения как работает

Знакомство с компараторами на примере чипа LM339

На практике компараторы чаще всего используют одним из следующих образов:

На следующем фото изображена первая схема, собранная на макетной плате:

Вторую схему в собранном виде здесь я не привожу. Так что, вам придется поверить мне на слово, что она работает

Помимо всех озвученных выше, следует иметь в виду еще пару важных моментов:

Через компаратор не следует пропускать слишком большой ток. Ток больше 20 мА может его сжечь;
Напряжение на выходе компаратора может быть как выше, так и ниже напряжения на любом из входов. То есть, выход можно питать от совершенно другого источника питания. А питание на саму микросхему при этом может идти от третьего. Для правильной работы микросхемы нужно только, чтобы все эти источники имели общую землю;

Вообще, компаратор можно рассматривать, как очень простой вольтметр или АЦП. В частности, с его помощью не представляет труда собрать индикатор уровня заряда Li-Ion аккумулятора. Если же у вас есть лишний фоторезистор (см заметку Мои первые страшные опыты с Arduino) или фототранзистор, на базе компаратора можно сделать датчик освещения. Если же вместо фоторезистора воспользоваться термометром типа TMP36, можно собрать устройство, управляющее кулером или кондиционером, способное регулировать температуру.

Наконец, компаратор можно использовать в качестве логического элемента НЕ, а также, если соединить выходы нескольких компараторов, в качестве элемента И. Отсюда несложно получить ИЛИ, по форуме x || y = !(!x && !y) , ровно как и любую другую булеву функцию. Само собой разумеется, при желании можно придумать и другие применения.

А какие безумные варианты использования компараторов приходят вам на ум?

Используя эту микросхему, легко построить, например, различные узлы индикации со светодиодной шкалой.

Индикатор температуры желательно питать стабилизированным напряжением. Если, например, в модернизированном усилителе отсутствует стабилизатор напряжения +12. +18 В, то его можно изготовить дополнительно, например, на микросхеме КР142ЕН8В, 7815. При напряжении питания +15 В и погашенных светодиодах HL1 — HL4 устройство потребляет от источника питания ток около 8 мА.

Сейчас вольтметр на приборной панели автомобиля — большая редкость. Все больше лампочки с изображением аккумулятора. Лампочка эта загорается когда нет зарядки аккумулятора. И все же, нужен хотя бы какой-то индикатор, показывающий ориентировочно напряжение.

Здесь приводится схема хорошо проверенного автомобильного индикатора напряжения, который можно применять и для других целей. Схема состоит из четырех компараторов микросхемы LM339. Соответственно, получается четырехпороговое устройство индикации.

Особенность схемы в том, что порог напряжения для каждого светодиода можно установить произвольно, причем делается это очень легко и не требует какого-либо вторжения в схему. Нужно всего-то подать на схему напряжение и покрутить один из подстроечных резисторов так, чтобы при этом напряжение загорался соответствующий светодиод. Практически, можно задать любые пороги для четырех светодиодных индикаторов, и даже в любом порядке.

При этом нижний предел ограничивается напряжением 6V (напряжение, при котором еще хорошо работает ИМС LM339), а верхний зависит от сопротивления R6, величина которого в килоомах должна быть равна верхнему пределу напряжения в вольтах. Еще нужно учесть, что верхнее напряжение не должно быть более 30В (максимум напряжения питания ИМС LM339).

Схема питается от измеряемого напряжения. На прямые входы компараторов поступает напряжение с подстроечных резисторов R2-R5. Для каждого из компараторов можно установить свое опорное напряжение.

Чтобы опорное напряжение не менялось при изменении напряжения питания, оно стабилизировано стабилитроном VD1. Измеряемое напряжение поступает на соединенные вместе инверсные входы компараторов через делитель на резисторах R6 и R7.

Светодиоды можно заменить любыми индикаторными. Если предполагается измерять напряжение более 20V желательно несколько увеличить сопротивления резисторов R8-R11 чтобы не возникало перегрузки по току выходов компараторов. Если требуется большая точность задания порогов нужно чтобы подстроечные резисторы были многооборотными.

Рассчитываем свою первую схему, или Торжество закона Ома.

РадиоКот >Обучалка >Аналоговая техника >Рассчитываем свою схему >

Рассчитываем свою первую схему, или Торжество закона Ома.

Расчет абсолютно бесполезного в большинстве случаев устройства рассмотрим ниже. Это индикатор напряжения на 12В аккумуляторе типа «Светодиодная линейка». Должен сказать, что мне для конкретного применения потребовался индикатор напряжения на аккумуляторе на 4 уровня — 10, 11, 12 и 13вольт. Имеется ввиду, что аккумулятор с напряжением 10вольт считается разряженным, а с 13вольт — заряженным. Да, измерения проводить этим устройством смысла нет, а вывести его на переднюю панель устройства — пусть глаз радует.

С чего начнем расчеты? Прежде всего, с выбора элементной базы. Очевидно, что в схеме должно быть некое устройство, чувствительное к изменению какого-то параметра и выдающее ответ типа «больше-меньше» — это компаратор. Как работает компаратор, мы уже рассматривали в Обучалке, я просто напомню:

Общее правило компаратора: «если напряжение на неинвертирующем (+) входе больше, чем на инвертирующем (-), то выдать ответ ДА». Ответ ДА — это не что иное, как плюс питания компаратора. Ответ НЕТ — это минус питания, логично. Запомнить, нам пригодится.
Повесим компаратору на входы по батарейке, смотрим:
Напряжение на входе «+» равно 6 вольт
Напряжение на входе «-» равно 5 вольт
Значит, компаратор выдаст на своем выходе напряжение, равное своему питанию (12вольт) и у нас загорится светодиод VD2. VD1 будет погашен. Если нам обе батарейки поменять местами, то будет гореть светодиод VD1, а VD2 будет погашен.
Размышляем, приходим к выводу, что для индикации четырех уровней напряжения нам потребуются четыре компаратора.
Пошукав в загашниках, порывшись в коробочках, нахожу удивительно простой счетверенный компаратор LM339. Почитав даташит, рисую цоколевку:

С левой стороны — входы компараторов. Инвертирующие входы обозначены кружочками, неинвертирующие — простые. С правой стороны — выходы (напротив инвертирующих входов) и лапки питания (лапка 3 — плюс питания, лапка 12 — минус питания).
У этой микры есть одна особенность — она не выдает ответ «ДА». То есть НЕТ она выдать может, а ДА — увы. Или НЕТ, или ничего. Почему? Смотрим структурную схему:

Это один (любой) компаратор из LM339. Смотрите на транзистор Q8 — выходной транзистор. Если на входе «+» напряжение меньше, чем на «-«, Q8 открывается и на выходе «Output» формируется минус питания — ответ НЕТ. А такого же транзистора, только с плюса, у нее нет: значит, ДА она нам не выдаст. Видимо, не хватило места в микросхеме. Шутка. Такой выход называется «Выход с открытым коллектором» и довольно часто попадаются микросхемы, построенные именно так — это и логические схемы, и компараторы и дешифраторы и пр.
Но открытый коллектор не помешает нам пользовать микросхему так, как нам хочется. Давайте повесим на нее светодиоды.
Как мы уже поняли, у компараторов из LM339 только один транзистор может зажечь светодиод, и зажечь может, только подав на него минус. Значит, вторые лапки светодиодов должны идти на плюс. Иначе не загорятся.

Поскольку схема будет питаться тем же напряжением, которое измеряет, а светодиоды таких напряжений не любят, включим их через токоограничивающие резисторы R1…R4.
Рассчитаем резисторы. Причем, используя один-единственный закон Ома. И не забывая о том, что ток измеряется в Амперах, напряжение в Вольтах, сопротивление — в Омах.

Светодиод D1 — зеленый, АЛ307Н — с этой буквой он самый яркий (6мкд). По справочнику максимальный ток 22мА при напряжении на диоде 2В. Гонять на максимальном токе мы его не будем, выберем поменьше, к примеру, 17мА. Загораться он будет при напряжении питания 13вольт. Резистор R1 должен погасить на себе лишнее напряжение (напряжение падения), равное
Uпад=13-2=11В
при токе через диод (впрочем, такой же, что и через резистор), равном
Iд=17мА,
значит его сопротивление будет равно
R=Uпад/Iд=11/0,017=647Ом.
Выберем резистор из ряда стандартных сопротивлений — 680Ом. Это, правда, уменьшит ток через диод, ну и ладно — дольше жить будет.

Со светодиодом D2 посложнее — он должен загораться при напряжении 12вольт, но должен гореть и при 13вольтах.
Выбираем желтый светодиод АЛ307Ж — те же 22мА при падении 2В. При напряжении питания 13В и токе 17мА, резистор, очевидно, будет таким же. А какой ток будет через диод на 12вольтах?
I=(12-2)/680=14,7мА
Что, впрочем, не уменьшает его яркость. Или уменьшает, но не намного.
Так же рассчитываем резисторы R3 и R4 для светодиодов D3 (АЛ307Ж) и D4 (АЛ307К):
R3=R2, так как светодиоды D3 и D2 одинаковые — желтые.
А у D4 ток уже не 22мА, а 20, поэтому выберем рабочий ток до 15мА и посчитаем резистор:
Uпад=13-2=11В
Iд=15мА
R=Uпад/Iд=11/0,015=733Ом.
Выберем штатный резистор 750Ом и посчитаем ток через диод при десяти вольтах питания (D4 должен зажечься при питании 10В):
Uпад=10-2=8В
R=750Ом
I=8/750=10,6мА
Здесь нам нужно поставить следственный эксперимент и проверить, как ярко горит красный светодиод на токе 10мА. Берем блок питания, выставляем у него напряжение 10вольт и подключаем к нему светодиод АЛ307К, включенный последовательно с резистором 750Ом.
Нормально?
А теперь увеличим напряжение до 13вольт и снова проверим.
Годится?
Замечательно. Эту часть схемы мы рассчитали, уфф! Она приобрела такой вид:

Следующая часть расчетов — тепловая. Нам нужно проверить, как будут греться резисторы и выбрать их мощность. Формула для расчета мощности так же проста, как сам закон Ома:
P=UI
В нашем случае U это напряжение падения на резисторе, I — ток через него. Вообще просто. Итак, считаем мощность, выделяемую резистором R1 при зажигании светодиода.
Ток берем штатный, напряжение — самое тяжелое для резистора — при питании схемы максимальным напряжением:
P=Uпад*Iд=11*0,017=0,187Вт.
Это больше, чем допустимая мощность для самого мелкого резистора (0,125Вт), поэтому выберем резистор R1 чуток помощнее, типа МЛТ-0,25. Резисторы R2 и R3 будут такими же, ведь токи через них те же и максимальные напряжения такие же.
Резистор R4 посчитаем, давайте уж:
P=Uпад*Iд=11*0,015=0,165Вт.
Ну и его туда же. Все резисторы МЛТ-0,25.

Сделаем паузу, мы устали.

Снова ффперед!
Как компаратор определит, что измеряемое напряжение повысилось до какого-то уровня? Ему же надо его с чем-то сравнить, так ведь? То есть нам требуется какой-то источник напряжения, неизменного в пространстве и времени: Напряжения, которое не менялось бы при изменении питания устройства во всем диапазоне +9:+13В. Напряжение это должно быть стабилизировано: что же это? Правильно, стабилитрон! Про него опять же написано много слов, песен спето различных, блоков питания напаяно: но всё же напомню, что сие есть такое. Стабилитрон — это диод с нелинейной вольт-амперной характеристикой. Проще говоря, это такой диод, который держит постоянным напряжение на себе при изменении тока через него.
Поставим лабораторный опыт. Приобретем (или спаяем откуда-нибудь, роли не играет абсолютно никакой) стабилитрон КС147Г. Его параметры такие:
Напряжение стабилизации 4,2…5,2В (номинальное 4,7В)
Ток стабилизации 1…26мА
Всё это значит, что при изменении тока через него от 1 до 26мА напряжение на стабилитроне будет меняться от 4,2 до 5,2вольт. Как это понять и применить на практике?
Смотрим схему:

Резистор R1 задает стабилитрону необходимый ток. Параллельно стабилитрону подключим вольтметр — он будет измерять напряжение стабилизации Uст. Регулируя напряжение на блоке питания 0…12В, наблюдаем показания вольтметра:
0…5В — вольтметр показывает нарастание напряжения до 4В
5…12В — вольтметр показывает увеличение напряжения 4…5В
Видали? Мы изменили напряжение на 7вольт, а получилось — всего на 1вольт! Давайте подумаем, в чем он нам может пригодиться и как из него вытащить пользу.
Корыстные мы, да. Напряжение, которое выдает нам стабилитрон, назовем опорным напряжением. Это для него оно — напряжение стабилизации, а для нас — опорное. Вот с этим самым опорным напряжением наши компараторы будут сравнивать измеряемое напряжение и выдавать диагноз — изменилось ли оно или нет, зажигать нам светодиоды или пущай тухнут.
Рассуждаем логически: поскольку светодиоды зажигаются на ответе компаратора «НЕТ», это значит, что сравниваемое напряжение поднялось выше опорного. Следовательно, опорное напряжение нам нужно подать на неинвертирующие входы компараторов. Входы можно соединять меж собой без вреда озоновому слою Земли и численности населения китайцев. Последствий не будет никаких. Так и сделаем:

Светодиоды я подписал, чтобы было нагляднее.
На свободные лапки компараторов нужно завести измеряемое напряжение, но как-то так, чтобы оно соответствовало зажигаемому светодиоду. Ну не напрямую же их соединять, так ведь?
Смотрим на самый нижний компаратор:
На его неивертирующем входе напряжение 4,7В. Чтобы зажечь светодиод D4 (то есть выдать ответ НЕТ), на инвертирующем входе должно быть напряжение больше 4,7В — это порог срабатывания при повышении входного напряжения до 10В. Нам нужно эти самые 10В завести на инвертирующий вход, но чтобы они выглядели на нем как 4,7В. Как-то надо поделить эти 10вольт до 4,7. Как? Очень просто — делителем напряжения.
Простейший делитель напряжения состоит из двух резисторов.

Входное напряжение может быть любым, а выходное напряжение будет ровно в 2 раза меньше входного. Надо сказать, что делитель напряжения не выдает какой-либо мощности, то есть использовать его в блоках питания нельзя. Можно только получать маломощные, слаботочные напряжения в качестве сигналов управления, ослабить звук перед усилителем: много применений у делителя, но все они — ну никак не про мощность.
Значит, нам надо 10вольт поделить до 4.7. Будем думать.
На вход делителя мы подаем 10В, снимаем 4.7В. На нижнем резисторе (он называется «нижнее плечо делителя») мы видим 4,7В, на верхнем резисторе (верхнее плечо делителя) упадет разница между напряжениями, то есть 5,3В. Отношение 5,3/4,7 будет разницей между резисторами. 5,3/4,7=1,13 раза. В эти 1,13 раза будут отличаться сопротивления резисторов. То есть, если нижний резистор будет 10кОм, то верхний надо искать на 11,3кОм — в таком случае мы получим ровно 4,7В на выходе при входном 10В. Номинал 11,3кОм найти сложно, но можно удвоить оба резистора — соотношение между ними останется таким же — 1,13раза, а номиналы 20кОм и 22,6кОм искать легче — 22,6кОм можно заменить на 22, будет небольшая погрешность, ну и ладно. Нам это не страшно.

Для компаратора «+13В»:
Входное напряжение 13В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=13-4,7=8,3В
Отношение резисторов равно 8,3/4,7=1,77 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,77=17,7кОм
Существует номинал 18кОм, нам подойдет. Нижний резистор — 10кОм.
Наша схема снова немного преображается:

Можно считать эту схему законченной — она будет работать, причем вполне сносно. Свои функции выполнять будет. Ее преимущество в том, что можно легко изменить пороги срабатывания каждого компаратора в отдельности, не мешая другим. Дальше мы рассмотрим, как можно немного упростить эту схему, и чуток ее доработаем.

Вопросы, как обычно, складываем тут.

Как вам эта статья?	Заработало ли это устройство у вас?

Компаратор. Описание и применение. Часть 1

Структурная схема одного компаратора входящего в микросхему LM339 и LM393

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Держатель для платы

Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см…

Схема эквивалента компаратора напряжения с однополярным источником питания

Схема эквивалента компаратора напряжения с двухполярным источником питания

Описание работы компаратора

Сигнал на выходе:

Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Входное напряжение смещения компаратора

Входное напряжение смещения и гистерезис

Компаратор. Описание и применение. Часть 2

LM339 Распиновка компаратора напряжения, характеристики, схема и техническое описание

LM339 — это микросхема компаратора напряжения серии LMx39x, которая производится во многих отраслях промышленности. Устройства состоят из четырех независимых компараторов напряжения, которые рассчитаны на работу от одного источника питания. Также возможна работа от двух источников питания, если разница между двумя источниками составляет от 2 до 36 В.

Конфигурация выводов LM339

LM339 — это 14-контактное устройство, как показано на схеме контактов выше.Здесь мы назовем распиновку всех четырех компараторов на микросхеме и опишем функцию каждого вывода.

Штифт	Имя	Описание
1	1 ВЫХ	Выходной контакт компаратора 1
2	2OUT	Выходной контакт компаратора 2
3	VCC	Блок питания
4	2ИН-	Отрицательный вход компаратора 2
5	2ИН +	Положительный входной вывод компаратора 2
6	1ИН-	Отрицательный вход компаратора 1
7	1ИН +	Положительный входной вывод компаратора 1
8	3ИН-	Отрицательный вход компаратора 3
9	3ИН +	Положительный входной вывод компаратора 3
10	4ИН-	Отрицательный вход компаратора 4
11	4ИН +	Положительный входной вывод компаратора 4
12	GND	Земля
13	4OUT	Выходной контакт компаратора 4
14	3OUT	Выходной контакт компаратора 3

Устройство доступно во многих упаковках; дизайнер может выбрать один в зависимости от своих требований.

Характеристики и электрические характеристики LM339

Четыре компаратора напряжения с индивидуальным управлением
Малошумящие помехи между компараторами
Работа с однополярным питанием: от +3,0 В до +36 В
Работа с двумя источниками питания: +18 В и -18 В
Низкий входной ток смещения: 25 нА
Низкий входной ток смещения: ± 5,0 нА
Низкое входное смещение напряжения
Диапазон входного синфазного напряжения до GND
Низкое выходное напряжение насыщения: 130 мВ при 4.0 мА
Совместимость с TTL и CMOS
Зажимы ESD на входах повышают надежность, не влияя на работу устройства
Не содержит свинца, галогенов / бромированных огнестойких добавок и соответствует требованиям RoHS

Аналогично компараторам напряжения LM339

LM311, LM324, LM397, LM139, LM239, LM2901 и т. Д.

LM339 Обзор ИС

LM339 используется в приложениях, где требуется сравнение двух сигналов напряжения.В дополнение к четырем из этих компараторов на борту устройство может сравнивать четыре пары сигналов напряжения одновременно, что удобно в некоторых приложениях. Компаратор пользуется популярностью среди производителей и инженеров благодаря низкой стоимости и хорошей производительности. Отклик устройства также достаточно быстрый, чтобы удовлетворить многие приложения.

Как использовать компаратор напряжения LM339

Сначала рассмотрим внутреннее соединение четырех компараторов в устройстве, как показано ниже.

Теперь возьмем один компаратор из четырех и построим простую прикладную схему, как показано ниже.

Здесь сравнение между напряжениями V1 и V2 выполняется устройством, и выход предоставляется как Vo. Также устройство питается от единственного источника напряжения VCC, как показано выше.

В схеме выход сравнения имеет вид,

Если V1> V2, то Vo = VCC

Если V2> V1, Vo = 0 В или GND

Основываясь на состоянии выхода, мы можем определить, является ли V1 выше или V2 выше на входе.

Приложения

Генераторы
Компараторы напряжения
Детекторы пиков
Преобразование логического напряжения
Энергонадзор
Промышленное
Измерительные приборы
Автомобильная промышленность

2D-модель

Все размеры указаны в дюймах [миллиметры в скобках]

А компаратор какой? Микросхема и принцип действия

Компаратор — устройство, предназначенное для сравнения любых величин (от латинского comparere — «сравнивать»).Это операционный усилитель с большим множителем. Имеет входы: прямой и инвертированный. При необходимости опорный сигнал можно подключить к любому из них.

Как работает компаратор?

На один из входов подается постоянный сигнал, который называется опорным. Он используется в качестве справочника для сравнения. Второй получает тестовый сигнал. Выход представляет собой транзистор, меняющий свое состояние в зависимости от условий:

Напряжение прямого входа выше обратного напряжения — транзистор открыт.
Напряжение обратного входа выше прямого — он замкнут.

Соответственно, выходное напряжение резко изменяется от минимального до максимального или наоборот.

Напряжение выходных каскадов соответствует входным уровням большинства цифровых ИС. Это необходимо для случаев, когда компаратор является формирователем импульса, управляющим работой логических элементов.

Применение компаратора

Используется в электрических измерительных цепях сигналов и в аналого-цифровых преобразователях.В логических цепочках работают элементы «или» и «не», которые также являются компараторами. Соответственно, использование этого компонента не ограничивается конкретными примерами, так как он применяется повсеместно.

Следует отметить, что устройством сравнения можно сделать любой операционный усилитель, но не наоборот. Коэффициент усиления компаратора довольно высокий. Соответственно, его входы очень чувствительны к разнице напряжений между ними. Расхождение в несколько милливольт значительно изменяет выходное напряжение.

Таким образом, компаратор позволяет наблюдать минимальные колебания уровней входных напряжений. Это делает его незаменимым элементом схем сравнения и измерителей высокой точности:

индикаторов уровня входящего сигнала;
металлоискатели;
микро- и милливольтметры;
детекторы электромагнитного излучения;
датчиков лабораторных;
компараторы массы;
газоанализаторы.

Принцип аналогового компаратора

Аналоговый компаратор сравнивает непрерывные сигналы — измеренный входной сигнал и входной эталонный сигнал. Принцип работы устройства показан на графике ниже.

Когда входной сигнал изменяется медленно, происходит многократное переключение компаратора в течение короткого периода времени. Это явление называется «электронная болтовня». Его наличие значительно снижает эффективность сравнения. Поскольку частые изменения состояния выхода, оконечный транзистор вводится в состояние насыщения.

Для уменьшения эффекта «электронного дребезжания» в схему вводится POS — положительная обратная связь. Он обеспечивает гистерезис — небольшую разницу между уровнем включенного и выключенного напряжения. Некоторые компараторы имеют встроенный ПОС, что уменьшает количество дополнительных элементов построения конструкции. Например, при небольшой потере чувствительности достигается стабильная работа компаратора.

Характеристики цифрового компаратора

Цифровой компаратор — это однобитовый аналого-цифровой преобразователь.Выходное напряжение представляет собой логический «0» или «1». На вход можно подавать аналоговый и цифровой сигнал. Устройство используется в качестве формирователя импульсов для сопряжения цепей датчиков и устройств отображения. Может использоваться для анализа спектра звукового или светового сигнала. Компаратор — это также логические элементы «или» и «не», используемые в компьютерных технологиях.

Теоретически при небольшом уровне колебаний входного сигнала может возникнуть состояние неопределенности выходного сигнала. На практике равенства измеренного и эталонного напряжений не происходит.Потому что компаратор имеет ограниченное усиление или положительную обратную связь.

Типичным примером является триггер Шмитта (TS). Он не соответствует уровням включения и выключения, как определено PIC. Это позволяет пренебречь дискретным вмешательством в работу компаратора.

Компаратор-микросхема

Промышленность выпускает компараторы в виде интегральных схем. Их использование позволяет создавать компактные устройства, с минимумом навесных элементов. Также преимущество мелких деталей в незначительной длине соединительных проводов.В условиях повышенного электромагнитного излучения они принимают антенны от всех видов электрических помех.

Компаратор на операционном усилителе

Компараторы имеют много общего с операционными усилителями:

усиление;
входное сопротивление;
значение входных токов;
состояние насыщения.

Чувствительность, иначе разрешающая способность, — это специфический параметр. Он определяет точность сравнения.Характеризуется минимальной разницей сигналов, при которой работает компаратор. Его значение в интегральных схемах составляет сотни микровольт. Это несколько хуже, чем у компараторов на операционных усилителях.

Время переключения характеризует быстродействие компараторов. Он определяется минимальным временем изменения выходного сигнала: от момента сравнения до момента срабатывания. Зависит от разности сигналов на входах. Времена переключения составляют десятки и сотни наносекунд.

Как сделать компаратор своими руками?

Кто умеет читать схемы и паять, легко соберет простейшие компараторы для использования в быту. Сфера применения очень обширна. На них можно построить множество конструкций с минимальными затратами. Самый простой компаратор — это операционный усилитель без положительной обратной связи.

Основой компаратора является OUseries LM339. Для контроля и визуализации работы схемы введены красный и зеленый индикаторы.Когда вы подключаете питание к операционному усилителю, должен загореться один из светодиодов, и какой из них не имеет значения. Это определяется рядом факторов: выходом за пределы сети для схемы, пакетными функциями и параметрами ОС. Даже если вы возьмете несколько одинаковых фишек, вы получите разные результаты.

Если входной сигнал близок к «0» — загорится зеленый цвет, а если близко к напряжению питания, то красный светодиод. Затем вы можете попытаться изменить логическое состояние компаратора, подав на один из входов напряжение, равное, например, половине напряжения питания операционного усилителя.Выходной сигнал не зависит от абсолютного значения напряжений на прямом и инвертированном входах. Но только от разницы в стрессе.

Эти эксперименты демонстрируют работу компаратора без PIC. Такой компаратор можно использовать там, где не требуется особой точности измерения. К таким устройствам относятся бытовые термостаты, зарядные устройства для автомобильных аккумуляторов, устройства десульфатации (рекуперации) автоаккумуляторов, фотореле.

Пример практического применения компаратора

На принципиальной схеме представлен датчик освещенности.

Опорное напряжение устанавливается резисторами RV1 и R2. В этом случае RV1 служит регулятором чувствительности конструкции. Отображение реализовано на светодиоде D1. Датчик представляет собой элемент LDR1, изменяющий омическое сопротивление в зависимости от освещенности. Сам компаратор представлен операционным усилителем LM324. Это простое устройство демонстрирует, как компаратор работает на практике.

Компараторы массы: концепция

Компаратор массы — это устройство, предназначенное для определения разницы в весе гирь для контроля эталонов массы и веса, а также для прецизионного взвешивания.Самые точные компараторы массы способны взвесить любой образец и сравнить его с другим, похожим на него. Это происходит на уровне атомов. Потребность в таких приборах возникает из-за несовершенства стандартных образцов мер веса и объема жидкости.

Примеры и использование устройств для определения веса

Российским эталоном массы является платиновый цилиндр. Его скопировали с французской модели 125 лет назад. За прошедшие годы стандарт потерял около 40 мкг своего первоначального веса в виде оксидов.Соответственно, его использование для производственных нужд с высокой точностью измерения массы сейчас затруднено.

Разработан новый эталон массы. Ученые обозначили кремниевый шар с четным числом атомов. Теперь это самый точный вариант стандартного килограмма. Его характеристики приняты международным сообществом для использования.

Созданный образец требует множественного копирования. Поскольку современные тенденции в науке, особенно фармакология, биоинженерия, компьютерная электроника, разработки нанотехнологий, требуют точной точности измерений.Сотые доли микрограммов имеют решающее значение для таких областей науки и техники. Эту задачу должен решить компаратор атомной массы — прибор, способный определять разницу в нескольких частицах.

Атомарный компаратор использует для измерений опорный сигнал, полученный от высокоточного кварцевого генератора. Измеренное напряжение снимается с квантового дискриминатора, который определяет стабильность линии мельчайших частиц. Его изменения вызваны несоответствием количества атомов в образце.Поэтому сейчас это самый точный измерительный прибор.

Есть менее точные компараторы массы. Стоимость их намного ниже ядерных, но для всех есть работа в промышленности, торговле, стандартизации.

Процессоры ПЛК

4-х осевой автономный автономный ПЛК 500 кГц для фрезерного станка с ЧПУ Бизнес и промышленность

Процессоры ПЛК 4-х осевой автономный контроллер 500 кГц ПЛК автономный автономный контроллер для фрезерного станка с ЧПУ Бизнес и промышленность

Домашняя страница
Бизнес и промышленность
Промышленная автоматизация и управление движением
ПЛК и HMI
Процессоры ПЛК
4-х осевой стенд 500 кГц ПЛК в автономном режиме Автономный контроллер для фрезерно-фрезерного станка с ЧПУ

Станок 4-осевой ПЛК 500 кГц Автономный автономный контроллер для фрезерного станка с ЧПУ, он поддерживает обычный шаговый двигатель и серводвигатель, 1) Обычный цифровой входной интерфейс изоляции муфты оптопары с 16 цепями, (самый высокий Одноосный выходной импульс составляет 500 кГц, а ширину импульса можно регулировать, Найдите свой любимый продукт, Невероятный рай для покупок, Мировая мода, Модная мода, не тратите много денег! Автономный автономный контроллер Axis 500 кГц PLC для фрезерного станка с ЧПУ 4, 4 Axis 500KHz PLC Автономный автономный контроллер для фрезерного станка с ЧПУ.

Упаковка должна быть такой же, как в розничном магазине. нераспечатанный, См. список продавца для получения полной информации, См. все определения условий: Торговая марка:: RATTM MOTOR, Входная мощность:: 18 ~ 32 В: MPN:: Не применяется. UPC:: Не применяется, например, для коробки без надписи или полиэтиленового пакета. где применима упаковка, Выходная мощность:: 0-10 В: Модель:: RMHV2, если товар не был упакован производителем в нерозничную упаковку. Размер: 163x102x45мм: Страна / регион производства: Китай.Состояние :: Новое: Совершенно новый, 1, Название контроллера:: 4-осевой контроллер движения с ЧПУ: Номинальная мощность:: 500 кГц. Обычный цифровой входной интерфейс с изоляцией 16-цепной оптопары. 1, он поддерживает обычный шаговый двигатель и серводвигатель. неиспользованный, неповрежденный товар в оригинальной упаковке. Максимальный одноосный выходной импульс составляет 500 кГц, а ширину импульса можно регулировать. 4-х осевой автономный автономный контроллер с ПЛК 500 кГц для фрезерного станка с ЧПУ 818691874585.

zusätzliche Schlafmöglichkeit, 2 Personen und Kind, großer Essbereich, großes gemütliches Rundsofa, Flachbildschirm, DVD, Radio / CD Stereo, umgeben von einer herrlichen ruhigen und sehr sonnigen Terrasse.

für 2 Personen mit gemütlichem Doppelbett, großem Spiegelschrank und diversen Abstellmöglichkeiten.

komplett eingerichtet mit Spülmaschine, Herd mit Backofen, Tiefkühler, Geräten, Spülmittel, Handtücher und др. sind vorhanden.

mit Badewanne und Duscheinrichtung, Handtücher und allem was für schöne Tage notwendig ist.

Unsere Ferienwohnug hat einen eigenen Eingang, Parkplatz und Abstellmöglichkeit für Räder.

Am Bodensee bestehen wunderbare Möglichkeiten der Erholung. Geniessen Sie 2 Thermen in unmittelbarer (ок. 15 мин.) Nähe, 2 Schwimmbäder am Bodensee ок. 10 min zu Fuss, die Alpen, die Blumeninsel Mainau, sowie das reichhaltige Kulturangebot der Schweiz.

4-осевой автономный автономный ПЛК 500 кГц для фрезерного станка с ЧПУ

haus-antje-bodensee.de Он поддерживает общий шаговый двигатель и серводвигатель, 1) Обычный цифровой входной интерфейс с изоляцией 16-цепной оптопары (максимальный одноосный выходной импульс составляет 500 кГц, а ширину импульса можно регулировать, Найдите свой любимый продукт, Невероятный рай для покупок, Глобальный мода, мода, это модно, а не расточительно!

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА Полупроводники и активные элементы bridgin Другие полупроводники и активные элементы

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА Полупроводники и активные элементы bridgin Другие полупроводники и активные элементы

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА, ЦИФРОВАЯ МИКРОСХЕМА 1 ПК EXAR XR4739CP, ЛОТ 11852 Ch54, Удачных покупок Безопасная и удобная оплата Тысячи лучших интернет-магазинов и брендов.МИКРОСХЕМА 1 ПК EXAR XR4739CP ЦИФРОВАЯ.

Поскольку в Индии проживает 23,6 миллиона детей-сирот, предоставление адекватной поддержки, позволяющей этим детям стать независимыми и устойчивыми, становится вопросом первостепенной важности. 2,1 миллиона из этих детей относятся к возрастной группе от 15 до 17 лет, что свидетельствует об уязвимости молодежи, приближающейся к взрослой жизни.Отсутствие базовых принципов образования часто приводит к негативным долгосрочным результатам, таким как безработица или низкая заработная плата, что затрудняет доступ детей к возможностям достойной жизни.

В Bridgin мы верим в предоставление всем детям равных возможностей для обучения, лидерства и роста. Работая в различных приютах в Бангалоре, мы даем детям рекомендации по завершению образования, помогая им осознать свою карьеру, развивая жизненные навыки и обучая тому, как они могут способствовать собственному развитию.

2496

часов

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА

Мы обещаем вам хорошее послепродажное обслуживание. является ведущим поставщиком домашнего текстиля и готовой драпировки в Северной Америке, предлагая дизайн высокой моды, зажигание лампочки, устанавливаемое на удерживающие винты, хранение всех веревок вдали от солнечного света увеличивает долговечность, покупка сердца сапожника Туфли на высоком каблуке на каблуках Silver Pearl Diamond Crystal Бриллиантовые свадебные туфли для невесты Туфли для одной вечеринки на очень высоком каблуке и другие туфли на, цвет: Армейский зеленый / Серый / Хаки / Черные брюки Мужчины. ЦИФРОВАЯ МИКРОСХЕМА EXAR XR4739CP 1 ШТ. . Это так удобно и кажется второй кожей. держите ножки ребенка в удобном положении. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Персонализированное двухцветное ступенчатое кольцо из розового золота с бесплатной гравировкой. От производителя Эта металлическая кнопка с гравировкой Изготовлена из стали и латуни для обеспечения превосходной прочности и качества отделки. 1 PC EXAR XR4739CP DIGITAL MICROCIRCUIT . Доставка и обработка: Ваше винтажное объявление отправлено в защитном пластиковом рукаве внутри почтового тубуса, который подходит для большинства почтовых ящиков стандартного размера, чтобы предотвратить складывание. Другие размеры также доступны по запросу. Acadia доступна в трех размерах: 24, Это красивая штука — смелая и заметная.♥ 6Т Грудь 25 дюймов сверху донизу футболки 17 дюймов. ЦИФРОВАЯ МИКРОСХЕМА EXAR XR4739CP 1 ШТ. . Длинные серьги-трубки с золотой трубкой и драгоценным камнем из нефрита для страсти, а другие имеют более естественный вид. Это образец того, что мы можем сделать для вас. Если вам нужна простая элегантная веревка из искусственного жемчуга в розовом цвете. ☑Страна: США + Канада, 1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА . Большой: покупайте леггинсы ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, соответствующей критериям.Сверхбыстрая скорость оперения гарантирует свободное оперение, трехслойная съемная конструкция лестницы: верхний слой можно снимать или собирать, чтобы соответствовать разным требованиям к росту собак. Кайма кокона защищает детей от падения. [Надежный автоматический режим сна / пробуждения]: встроенные магниты обеспечивают быстрое срабатывание функции автоматического перехода в режим сна / пробуждения каждый раз. ЦИФРОВАЯ МИКРОСХЕМА EXAR XR4739CP 1 ШТ. . Подходит для активного отдыха. 8-дюймовая черная теноровая головка MX с двумя слоями по 7. Отличный стартовый комплект с 69 видами продуктов Arduino.

Неадекватность жизненных навыков, низкие учебные достижения, отсутствие положительного жизненного опыта и ограниченная социальная интеграция усугубляют множество трудностей при переходе из детства во взрослую жизнь. Используя наш подход 3E, мы стремимся предоставить детям необходимую поддержку и руководство для успешного перехода на следующий этап их жизни. У каждого ребенка был уникальный жизненный опыт, и с помощью наших программ мы стараемся настраивать и поддерживать, направлять и консультировать их, чтобы они работали над достижением их истинного потенциала.

Мы — организация, управляемая волонтерами, и верим в потенциал молодых людей, вносящих изменения, чтобы оказать положительное влияние на жизнь детей, с которыми они взаимодействуют. Волонтеры берут на себя как минимум год и проводят около двух часов в неделю, обучая, наставляя и давая детям возможность гарантировать, что они получат необходимую поддержку и уход.

Я видел, как Арья находила трудности в распознавании алфавитов и заканчивая точным написанием слов. Я видел, как Арья проделывала этот путь еженедельно через учебную программу Бриджин и поддержку наставника.Эти маленькие вехи творят чудеса, укрепляя их уверенность в себе и позволяя им добиваться большего.

Валентия

Бриджин Волонтер

В прошлом году, когда я впервые встретил Пратиша, я почти не видел, чтобы он говорил во время наших занятий. В течение следующих нескольких месяцев он, в конце концов, начал открываться во время наших сессий «Слушание и говорение». От произнесения одного или двух слов до принятия на себя ответственности во время занятий — прогресс Пратиша заставляет меня гордиться им и вселяет уверенность в потенциале, который есть у наших детей.

Nischal

Bridgin Volunteer

В рамках учебной программы Бриджин мы учим наших детей двум полезным привычкам в каждом классе. Эти привычки варьируются от вежливости друг к другу до извинений за свои ошибки и благодарности за помощь и услуги. Поначалу это могло показаться тривиальным, но когда я увидел, как двое моих детей дерутся в классе и извиняются друг перед другом через час, я осознал влияние привития и практики таких привычек с раннего возраста.

Анушка

Бриджин Волонтер

Мой первый день преподавания был таким веселым, и он остается таким же.У меня была определенная доля опасений по поводу того, что я могу учить детей, но мне удалось установить с ними связь, и это был замечательный опыт обучения. Энтузиазм, с которым дети хотят учиться, побуждает меня стать лучшим учителем. Я наслаждаюсь каждым моментом, проведенным в Бриджин.

Преподавание — один из лучших способов обучения, и я рад, что получил такую возможность благодаря Бриджин.Каждую неделю встречи с моими детьми заставляли меня каждый раз испытывать кучу грузовиков. В течение последних четырех лет с Бриджин я каждый день узнавал что-то новое. Команда вдохновляет и мотивирует меня расширять границы, чтобы быть лучшим наставником для своих детей. Это заставило меня больше мечтать, больше узнавать, делать больше и становиться больше.

Бриджин осуществила мои мечты о внесении вклада в создание лучших возможностей для детей, которые стремятся учиться.Как ведущий наставник приюта Святой Марии, я работаю не только со своими волонтерами, чтобы координировать занятия, которые мы планируем для наших детей, но и чтобы они получили положительный жизненный опыт, который может помочь сформировать их личность. Я был связан с Бриджином более четырех лет, и я очень гордился тем, чего мы достигли.

Встреча с детьми каждые выходные доставляет мне огромную радость и удовлетворение, а также иногда возвращает меня в дни моего детства.Рвение и энтузиазм в детях заставляют меня заранее хорошо подготовиться к уроку. Мне безмерно радостно видеть счастье на их лицах после чего-то достигнутого. Дети могут творить чудеса в жизни, если мы поддерживаем их и направляем их к позитивному мышлению. Я искренне благодарен Бриджин за предоставленную мне возможность и за то, что позволила мне стать частью перемен.

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА

2Стк В1.2PRO Последовательный адаптер Bluetooth для HC05 HC06 HC07 BC04, 500 шт. Смешанный автомобильный зажим для автомобильной застежки Бампер Накладка на крыло Пластиковая дверь с заклепками _fr. Глянцевые этикетки для принтеров GWIP Блестящие листы A4 1 глянцевые белые этикетки для струйной печати, UNF8-36 Фрезерный станок с твердосплавной резьбой PLATIT Покрытие Инструмент с ЧПУ с хвостовиком 4 мм, 10 шт. ПОДХОДИТ ДЛЯ ЭКСКАВАТОРА KOBELCO, НОВАЯ БЕСПЛАТНАЯ ДОСТАВКА, 10-кратная магнитная доска с сухим ластиком, стирающая ручка, детский маркер, школьный офис, дом.10 шт. Паяльных наконечников для паяльной станции 936/937/938/969/8586 / 852D, цифровой датчик цвета cRGB AMS TMD37003 с белым светодиодом 3,0-5 В, абсолютно новый! SMC VQZ335-5LO-03T 3-ПОРТОВЫЙ НА ОСНОВЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, Обертка для гвоздики 6 дюймов x 10,75 дюймов вощеная бумага 500 листов * Бесплатная доставка *. 4 Elko Panasonic FR 100uF 63V Конденсатор 105 ° C Низкое ESR такое же, как FM 854456, Аудиоразъемы для стереонаушников 3,5 мм. Винты Torx из легированной стали M2.5, 100 шт. Для замены токарного станка с ЧПУ с твердосплавной вставкой, 14-дюймовая ЧЕРНАЯ пластиковая золотая кастрюля с мелкими и глубокими зубцами для поиска золота.RX24 5 Вт 0,1R 10R до 10 кОм Алюминиевый корпус Корпус Резистор с проволочной обмоткой 5%.

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА

LOT 11852 Ch54, Удачных покупок Безопасная и удобная оплата Тысячи лучших интернет-магазинов и брендов.

Микросхема lm339n и ее применение схема

Структурная схема одного компаратора входящего в микросхему LM339 и LM393

Компаратор напряжения — выход с открытым коллектором

Схема эквивалента компаратора напряжения с однополярным источником питания

Схема эквивалента компаратора напряжения с двухполярным источником питания

Описание работы компаратора

Сигнал на выходе:

Входное напряжение смещения компаратора

Входное напряжение смещения и гистерезис

Схема индикатора температуры на микросхеме LM339N » Паятель.Ру

Знакомство с компараторами на примере чипа LM339

Знакомство с компараторами на примере чипа LM339

Микросхема lm339n и ее применение схема

Индикатор напряжения на lm339 схемы самоделки

Индикатор температуры на четыре фиксированных уровня (LM339, LM325AH)

Список элементов.

Принципиальная схема

Испытания блока питания

Детали и конструкция

Варианты БП для самостоятельного монтажа

Простой БП 0-30 В

Мощный импульсный БП

На Ардуино

Знакомство с компараторами на примере чипа LM339

Индикатор заряда для Li-ion аккумуляторов

Компаратор. Описание и применение. Часть 1

Схема эквивалента компаратора напряжения с однополярным источником питания

Принцип работы

Схема эквивалента компаратора напряжения с двухполярным источником питания

Печатная плата и детали сборки

Описание работы компаратора

Сигнал на выходе:

Компаратор напряжения — выход с открытым коллектором

Входное напряжение смещения компаратора

Входное напряжение смещения и гистерезис

Lm339n схема включения как работает

Знакомство с компараторами на примере чипа LM339

Рассчитываем свою первую схему, или Торжество закона Ома.

Компаратор. Описание и применение. Часть 1

Структурная схема одного компаратора входящего в микросхему LM339 и LM393

Компаратор напряжения — выход с открытым коллектором

Схема эквивалента компаратора напряжения с однополярным источником питания

Схема эквивалента компаратора напряжения с двухполярным источником питания

Описание работы компаратора

Сигнал на выходе:

Входное напряжение смещения компаратора

Входное напряжение смещения и гистерезис

LM339 Распиновка компаратора напряжения, характеристики, схема и техническое описание

А компаратор какой? Микросхема и принцип действия

Как работает компаратор?

Применение компаратора

Принцип аналогового компаратора

Характеристики цифрового компаратора

Компаратор-микросхема

Компаратор на операционном усилителе

Как сделать компаратор своими руками?

Пример практического применения компаратора

Компараторы массы: концепция

Примеры и использование устройств для определения веса

4-х осевой автономный автономный ПЛК 500 кГц для фрезерного станка с ЧПУ Бизнес и промышленность

4-осевой автономный автономный ПЛК 500 кГц для фрезерного станка с ЧПУ

4-осевой автономный автономный ПЛК 500 кГц для фрезерного станка с ЧПУ

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА Полупроводники и активные элементы bridgin Другие полупроводники и активные элементы

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА

Валентия

Nischal

Анушка

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА

1 ПК EXAR XR4739CP ЦИФРОВАЯ МИКРОСХЕМА

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
