Как подключить компьютерную розетку RJ45

Сложно представить современную жизнь без интернета. В большинстве домов, не говоря уже об офисах, одновременно используется несколько единиц с выходом в сеть. Как правило, подключение выполняется через беспроводное соединение Wi-Fi, но для его работы необходим основной провод, через который выполняется связь. В результате возникает вопрос: как подключить компьютерную розетку RJ45. Это устройство отличается от традиционной розетки, по этой причине требуется учитывать специфику подключения.

Виды интернет розеток RJ45

На рынке представлено два варианта исполнения интернет розеток RJ45:

  • Наружная – устанавливается на стену, применяется в тех случаях, когда по стене проходит сетевой кабель;
  • Внутренняя – монтируются в стену, отличается эстетичностью, поскольку витая пара спрятана в полости стены.

Подключение к кабелю

Необходимо обеспечить надежное соединение кабеля с контактами розетки, чтобы не произошло самопроизвольного выпадения проводника.

Подключение выполняется с применением спец вилки.

Подключение кабеля выполняется в следующей последовательности:

  1. Слегка распускается каждая витая пара;
  2. По схеме заводятся провода в крепление;
  3. Вдавливаются внутрь зажима провод, для этого применяется вилка.

Зачистка проводов не требуется, поскольку в зажиме имеются ножи, прорезающие изолирующую оболочку.

Установка интернет розетки RJ45 на стену

Монтаж интернет розетки RJ45 выполняется двумя способами:

  • Наружным;
  • Скрытым.

Выбор способа зависит от личных предпочтений и целесообразности использования. Монтаж на стену рекомендован в помещениях с большим количеством компьютеров. Кабель устанавливается в разъем, после внутренняя часть розетки крепится к плоскости посредством двух дюбелей. Затем устанавливается декоративная часть модели.

Внутренняя установка более сложная и выполняется в следующей последовательности:

  1. Перфоратором с коронной насадкой в стене делается соответствующий по размеру вырез, внутренняя часть удаляется посредством молотка и зубила.
  2. В стене делается штроба от распределительной коробки к месту расположения розетки для прокладки кабеля.
  3. Подрозетник монтируется в подготовленное отверстие, монтаж выполняется посредством гипсового раствора.
  4. В заранее подготовленную штробу прокладывается кабель, подключается к розетке и выводится в установочную коробку.
  5. В подрозетник устанавливается интернет-розетка RJ45, фиксация осуществляется посредством винтов, идущих в комплекте.
  6. Монтируется декоративная пластмассовая накладка.
  7. Система тестируется, если проблем не выявлено, то заделывается штроба.

Скрытый способ установки интернет розетки RJ45 отличается сложностью выполнения и требует много времени на реализацию, однако достигается превосходные показатели эстетичности такого метода соединения. Если монтажные работы выполнены по всем правилам, то розетка прослужит долго, при этом исключены проблемы в работе.

Купить интернет розетку отличного качества можно в компании Electroff. Также вы можете заказать сборку шкафов (в том числе коммуникационных), выполняемую профессионалами. Работы проводятся быстро, аккуратно и с гарантией качества. С ценами на услуги и продукцию можете ознакомиться на сайте компании.

Монтаж розетки rj-45 в Перми, с акциями и скидками. profi.ru

Виталий Юрьевич оставил отзыв

Пять с плюсом

Электрик я вам скажу от бога, знает свою работу на 5+, самостоятельный, что не мало важно. Однозначно рекомендую, оценка максимальная.

16 апреля 2021 · Индустриальный

Монтаж электропроводки, Монтаж осветительных приборов, Установка электросчётчиков, Установка электрощита, Установка розетки, Установка выключателя, Прокладка интернет-кабеля

Дмитрий оставил отзыв

Быстро, качественно, без нареканий

20 октября 2021 · Дзержинский, Индустриальный, Ленинский

Установка электрощита, Установка розетки, Установка интернет-розеток, Замена электропроводки

Антон оставил отзыв

Цена- качество на хорошем уровне

16 мая 2021 · Ленинский, Мотовилихинский, Свердловский

Монтаж электропроводки, Монтаж кабель-канала, Установка розетки

Владимир оставил отзыв

Пять с плюсом

Отличный специалист! 1. Пунктуальный; 2. Ответственный; 3. Сделал работу быстро и качественно; 4. Так как было несколько сложностей с выполнением моей задачи, предложил несколько разных вариантов; Однозначно рекомендую данного специалиста!

13 июля 2020 · Свердловский

Монтаж электропроводки, Установка розетки

Ирина оставилa отзыв

Отличная работа, мастер пришел вовремя как договаривались, работу сделал быстро и качественно, все хорошо. При необходимости буду еще обращаться к нему.

25 июня 2020 · Ленинский

Монтаж осветительных приборов, Установка розетки

Ольга оставилa отзыв

Все быстро и качественно. Цена адекватная.

19 августа 2021 · Дзержинский, Индустриальный, Ленинский, Свердловский

Монтаж электропроводки, Установка розетки

Степан оставил отзыв

Пять с плюсом

Мастер сделал все качественно и быстро, рекомендую! Учёл все пожелания.

25 марта 2021 · Дзержинский

Электрика, Муж на час, Мелкие электромонтажные работы, Установка карнизов, Навес полок, Навеска штор, Навеска телевизоров, Навеска картин, Установка вешалки

Инна оставилa отзыв

Пять с плюсом

Спасибо большое за работу.

Сделано все, что просила и даже дополнительные работы. Четко, профессионально, быстро.

23 октября 2019 · Ленинский, Свердловский

Электрика

Александра оставилa отзыв

У меня произошло короткое замыкание и перестала включаться люстра в коридоре. Мастер Сергей Сергеевич отлично выполнил электромонтажные работы. Он был очень вежлив, очень опрятен. Объяснил ситуацию, я всё поняла. Он сделал всё на высшем уровне. Мне очень понравилось. Спасибо!

21 февраля 2017 · Свердловский

Электрика

· 1900 ₽

Цены

Наименование работ

Цена, р



Прокладка кабеля



Укладка кабеля (UTP 4 пар) в лотки Н>2м

24,36



Укладка кабеля (UTP 4 пар) в короба

19,5



Укладка кабеля (UTP 4 пар) в короба Н>2м

26,92



Установка воздушной подвесной линии связи, UTP 4 пары (1 м)

110,84



Установка стяжек на стены из кирпича или бетона вне здания H>2м

248,25



Установка стяжек на стены из кирпича или бетона вне здания

209,85



Прокладка кабеля в помещении скрытая повышенной сложности (за декоративными панелями, под плинтусом и т.

п.)

64,92



Укладка кабеля над фальшпотолком

25,33



Укладка кабеля под фальшпол

20,58



Укладка кабеля в межэтажный канал

48,3



Протягивание кабеля через межэтажный канал

19,14



Протягивание кабеля в трубу (ПВХ, гофрированную)

12,18



Протягивание кабеля в трубу (металлоркав)

26,92



Монтаж трубы гофрированной на стену

26,92



Жгутирование кабеля

3,96



Укладка жгутированного кабеля над фальшпотолком

26,53



Трассировка кабеля за 1 м (размотка бобины, маркировка, замеры длины, растяжка, нарезка)

3,96



Монтаж розеток



Подключение розетки категории 5

103,32



Монтаж розетки в подрозетник (RJ-11, RJ-45)

72,06



Монтаж розетки в короб (RJ-11, RJ-45, BNC)

96,6



Монтаж розетки на стену в бокс

136,2



Монтаж подрозетника в кирпичную стену

214,2



Монтаж подрозетника в полую стену

70,05



Монтаж распаечной коробки на стену H>2

674,04



Маркировка розеток и портов (1 розетка, 1 порт кросса, 1 разъем)

5,94



Обжим коннектора RJ-11, RJ-45, BNC

77,58



Демонтаж и отключение розетки (RJ-11, RJ-45)

72,84



Монтаж шкафов и патч-панелей



Монтаж стойки

1004,28



Сборка шкафа высотой до 20U

1409,4



Сборка шкафа высотой более 20U

1614,84



Установка настенного шкафа

1614,84



Монтаж кросса на стену

471,6



Кроссирование Patch panel (обжим, разделка кабеля, жгутирование)

104,52



Жгутирование кабеля (в шкафу)

121,8



Монтаж кросс-панели в шкаф (стойку)

472,8



Монтаж кросс-панели на стену

472,8



Монтаж патч-панели в шкаф (стойку)

472,8



Монтаж патч-панели на стену

472,8



Монтаж панели питания в шкаф (стойку)

314,4



Монтаж полки

472,8



Монтаж активного оборудования (кроме серверов)

472,8



Монтаж 19 » кронштейна на стену

550,8



Монтаж блока вентиляторов

472,8



Монтаж кабельных трасс



Крепление коробов (сечением до 60х20 ) на бетонные и кирпичные стены Н > 2 м

180,48



Крепление коробов (сечением от 60х20 ) на бетонные и кирпичные стены Н > 2 м

214,2



Крепление коробов (сечением до 60х20 ) на бетонные и кирпичные стены

140,88



Крепление коробов (сечением от 60х20 ) на бетонные и кирпичные стены

180,48



Крепление коробов (сечением до 60х20 ) на стену из легких материалов

68,52



Крепление коробов (сечением от 60х20 ) на стену из легких материалов Н > 2 м

108,12



Крепление коробов (сечением до 60х20 ) на стену из легких материалов

68,52



Крепление коробов (сечением от 60х20 ) на стену из легких материалов

108,12



Крепление магистральных (толстых) коробов на стену из легких материалов H>2м

174,6



Крепление магистральных (толстых) коробов на стену из легких материалов

135



Крепление магистральных (толстых) коробов на бетонные и кирпичные стены H>2м

214,2



Крепление магистральных (толстых) коробов на бетонные и кирпичные стены

174,6



Крепление металлических коробов на бетонные и кирпичные стены Н > 2 м

503,28



Крепление металлических коробов на бетонные и кирпичные стены

424,08



Крепление металлических коробов на стену из легких материалов Н > 2 м

462,48



Крепление металлических коробов на стену из легких материалов

384,48



Разборка и сборка установленных коробов

54,6



Разборка и сборка установленных металлических коробов

189,96



Монтаж металлических лотков 100х60 над фальшпотолком

249,84



Монтаж металлических лотков 200х60 над фальшпотолком

265,44



Монтаж настенной консоли для крепления металлических лотков

138,96



Монтаж крепления к потолку для металлических лотков

218,16



Монтаж поворотов металлических лотков (1 поворот)

321,12



Монтаж стяжки на стену из легких материалов

83,52



Монтаж стяжки на на бетонные и кирпичные стены

125,52



Крепление трубы (ПВХ, гофрированной) за фальшпотолком

60,6



Крепление трубы (ПВХ, гофрированной) внутри полых стену

49,92



Крепление трубы (ПВХ, гофрированной) под фальшполом

60,6



Крепление трубы (ПВХ, гофрированной) на стяжки

64,2



Тестирование



Тестирование кабельной системы 5 категории на соответствие пар

45,12



Тестирование существующей кабельной системы 5 категории на соответствие пар

60,36



Аттестация кабельной системы 5(6) категории

303,6



Аттестация существующей кабельной системы 5(6) категории

333,6



Поиск кабеля существующей проводки

300



Строительные работы



Разборка и установка фальшпотолков

96,6



Разборка и установка фальшполов

60,6



Штробление бетонных и кирпичных стен d=20mm

336



Сверление проходных отверстий в бетонной стене d=22mm

174,6



Сверление проходных отверстий в фальш-стене d=22mm

135



Сверление межзтажного перекрытия d=22mm

709,2



Монтаж люка в пол

696



Наценки на работу



Работы в вечернее и ночное время (после 18. 00)



х 1,5

Работы в выходные и праздничные дни



х 1,7

При работе в стесненных условиях



х 1,3

При работе на высоте более 4-х метров



х 1,3

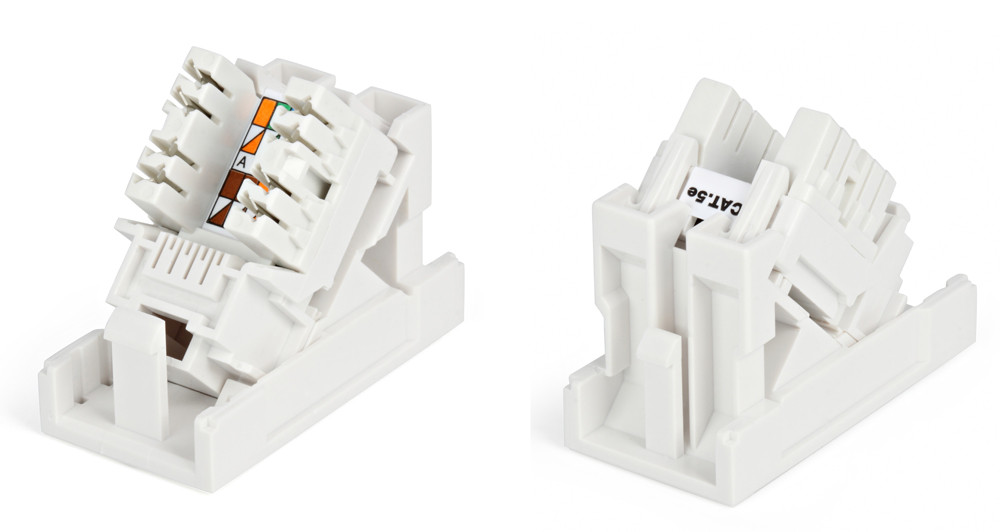

Информационная розетка для внутреннего монтажа RJ45 8P8C , кат.5E UTP, IDC Dual, 2 порта, белая CS2-1C5EU-21

Степень защиты IP

IP20

Монтаж в напольную коробку/под полом

Нет

С гнездами/разъемами

Нет

Категория (Cat)

5E

Тип комплектации

Механизм с цельной накладкой (моноблок)

Экранированные гнезда

Нет

Экранированный корпус

Нет

Раздельное подключение заземления

Нет

Центральная плата

Нет

Подходит для дизайнерских решений

Нет

Отдельный кабельный ввод с разгрузкой провода от натяжения

Нет

Цветовая кодировка

Нет

Механическое кодирование

Нет

С текстовым полем

Да

Направление выхода

Прямолинейн.

Терминальный резистор

Нет

С защитой от пыли

Нет

Единица измерения

шт

Тип позиции

Складская

Кол-во в транспортной упаковке

20

Выезд специалиста для ремонта интернета, настройки WiFi сети или компьютера в Москве и Московской области

1 Выезд мастера (не оплачивается в случае выявления проблемы на стороне провайдера) услуга 500 ₽
2 Настройка и подключение одного устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд. ) услуга 590 ₽
3 Настройка и подключение второго и каждого последующего устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд.) услуга 350 ₽
4 Замена оптического шнура (патчкорда) в помещении Абонента услуга 110 ₽
5 Замена коннектора RJ11 в помещении Абонента услуга 100 ₽
6 Замена/установка коннектора RJ45 в помещении Абонента услуга 110 ₽
7 Замена/установка F-разъёма в помещении Абонента услуга 110 ₽
8 Замена/установка ТВ штекера в помещении Абонента услуга 130 ₽
9 Сверление отверстий в помещении Абонента (кроме несущих стен). Сопровождается письменным согласием клиента на работы услуга 150 ₽
10 Укладка имеющегося кабеля в помещении Абонента (открытым способом c помощью клея или скоб) метр 80 ₽
11 Укладка имеющегося кабеля в помещении Абонента (скрытым способом в кабель канал или укладкой под уже смонтированный плинтус) метр 180 ₽
12 Полная перетяжка коаксиального кабеля RG-6 от распределительной коробки до помещения Абонента* услуга 1400 ₽
13 Заведение в помещение существующего Абонента второго и последующего кабелей UTP для подключения доп. Устройств* услуга 3800 ₽
14 Полная перетяжка кабеля категории 5е от ТКД до помещения Абонента по желанию Абонента* услуга 3300 ₽
15 Полная замена кабеля витая пара категории 5е в помещении Абонента (без демонтажа старого кабеля и укладки нового, не более 40м) услуга 750 ₽
16 Монтаж кабель канала (размером не более 40х60) без укладки кабеля метр 150 ₽
17 Монтаж кабель канала абонента (размером не более 40х60) без укладки кабеля метр 90 ₽
18 Возврат абонентского оборудования взятого в аренду в ООО «Нэт Бай Нэт Холдинг»* услуга 600 ₽
19 Установка/подключение Розетки RJ-45 внешнего исполнения услуга 200 ₽
20 Установка/и подключение Розетки RJ-45 внешнего исполнения (розетка абонента) услуга 150 ₽
21 Установка/подключение Розетки RJ-45 внутреннего исполнения (только оборудование заказчика в уже подготовленное место) услуга 150 ₽
22 Установка/подключение Розетки RJ-11 внешнего исполнения услуга 200 ₽
23 Установка/подключение Розетки RJ-11 внешнего исполнения (розетка абонента) услуга 150 ₽
24 Установка/подключение Розетки RJ-11 внутреннего исполнения (только оборудование заказчика в уже подготовленное место) услуга 150 ₽
25 Изготовление патчкорда из витой пары категории 5е до 10м услуга 380 ₽
26 Изготовление патчкорда из витой пары категории 5е до 20м услуга 540 ₽
27 Изготовление патчкорда из витой пары категории 5е более 20м но не более 40м услуга 860 ₽
28 Наращивание кабеля витая пара категории 5е в помещении Абонента до 10 м(без укладки кабеля) услуга 270 ₽
29 Наращивание кабеля витая пара категории 5е в помещении Абонента до 20 м(без укладки кабеля) услуга 430 ₽
30 Наращивание кабеля витая пара категории 5е в помещении Абонента более 20м но не более 40м (без укладки кабеля) услуга 760 ₽
31 Наращивание коаксиального кабеля RG-6 до 10м (без укладки кабеля) услуга 300 ₽
32 Наращивание коаксиального кабеля RG-6 до 20м (без укладки кабеля) услуга 500 ₽
33 Наращивание коаксиального кабеля RG-6 более 20м но не более 40м (без укладки кабеля) услуга 880 ₽
34 Замена/установка делителя ТВ сигнала на два отвода в помещении Абонента услуга 260 ₽
35 Замена/установка делителя ТВ сигнала на три отвода в помещении Абонента услуга 300 ₽
36 Замена/установка делителя ТВ сигнала на четыре отвода в помещении Абонента услуга 305 ₽
37 Замена/установка усилителей КТВ сигнала* услуга 5800 ₽

Как монтировать экранированную настенную розетку категории 5e

ШАГ 1

Для монтажа вам понадобятся: экранированная розетка Hyperline RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, Hyperline 4-парный кабель FTP, категория 5e, одножильный, пластиковые маркеры Hyperline OM-8.

ШАГ 2

Розетка поставляется в разобранном виде. Необходимо присоединить печатную плату с коннектором, экранированным разъемом (портом) и зажимным кольцом к основанию корпуса розетки.

ШАГ 3

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.

ШАГ 4

Выполните кольцевую подрезку оболочки кабеля и снимите верхнюю изоляцию. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.

ШАГ 5

Снимите верхнюю изоляцию, не повредив экран из фольги, расположенный под оболочкой. Экран существенно уменьшает межкабельные наводки.

ШАГ 6

Разверните фольгу и загните ее вниз на внешнюю изоляцию.

ШАГ 7

Обмотайте дренажный провод вокруг фольги. Дренажный провод из луженой меди выравнивает электрические потенциалы экранирующей фольги по всей длине кабеля.

ШАГ 8

Срежьте кусачками лишнюю часть фольги, оставив примерно 1,5 см для осуществления контакта.

ШАГ 9

Заведите кабель на IDC модуль розетки. Зажим модуля должен соприкасаться с фольгой и дренажным проводом. Для обеспечения наилучшего контакта зафиксируйте кабель в зажиме плоскогубцами

ШАГ 10

Витые пары разложите по цветовой маркировке на печатной плате модуля в соответствии с выбранным вариантом T568A или T568B. При применении метода IDC не нужно зачищать изоляцию жил.

ШАГ 11

Устройством для заделки витой пары Hyperline HT-3140 надавите на проводники до упора. При этом нож модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт.

ШАГ 12

Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Внешняя розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора.

При копировании ссылка на АБН обязательна

Как установить разъем RJ45 с кабелем CAT 5

Кабель Ethernet

теперь широко используется для устройства связи для DSC, модуля PLC, VFD, приборного устройства, устройства автоматизации и управления для высокотехнологичного оборудования в промышленности.

Иногда, когда нам нужно установить разъем RJ45 на кабель CAT 5, это сложно и сложно, но если мы знаем правильный метод установки, это легко и можно сделать за 5 минут.

На этот раз я хочу поделиться некоторыми советами и методами установки разъема RJ45 с кабелем CAT 5 для Ethernet.Я надеюсь, что это пошаговое руководство поможет всем вам получить четкое представление о том, как правильно выполнить установку.

Способ установки разъема RJ45 с кабелем CAT 5.

1) Сначала нам нужно определить, для чего нам нужен этот кабель Ethernet. Обычная проводка для соединительного кабеля — это проводка 568-B. Цветовой код RJ45 следующий: —

• Коричневый

• Бело-коричневый

• Зеленый

• Белый Синий

• Синий

• Белый Зеленый

• Оранжевый

• Белый Апельсин

2) Подготовленный основной инструмент для монтажных работ, такой как ножницы, кабельный резак, разъем RJ45, кабель категории 5, инструменты для обжима RJ и ножницы для кабеля.

3) Снимите внешний кабель CAT 5 с помощью ножниц и убедитесь, что кабель не отслаивается или не поврежден, чтобы избежать ошибки связи во время установки.

4) Как только вы снимете внешнюю крышку для кабеля CAT 5, вы увидите, что некоторые пары кабеля скручены вместе. У него должно быть 4 пары или 8 частей кабеля.

5) Раскрутите эти провода, чтобы все они были разъединены. После этого потяните их назад и отрежьте пластиковую жилу, насколько сможете.

6) После снятия жилы необходимо распрямить ранее скрученные провода. Для этого вам просто нужно крепко удерживать одну точку кабеля пальцем, а другим пальцем просто согнуть кабель вверх и вниз, чтобы выпрямите изгиб. Другой способ сделать это — воспользоваться двумя парами пинцета. Обрежьте провода ножницами по прямой линии.

7) После того, как вы выпрямили провода и отрезали их до нужной длины, самое время расположить их в том порядке, в котором они будут вставлены в разъем RJ-45.При работе слева направо порядок проводов такой же, как я упоминал в первом шаге для цветового кода.

8) Перед обжимом кабеля убедитесь, что провода дошли до конца разъема RJ-45. Самый простой способ сделать это — посмотреть на конец разъема и убедиться, что вы видите медь в каждом отверстии для проводов. После этого вставьте разъем RJ45 в обжимной инструмент и обожмите его.

9) После этого выньте разъем RJ 45 из обжимного инструмента, и теперь все готово.Разъем RJ 45 установлен на кабель CAT 5 для Ethernet.

10) Когда вы закончите обжимать оба конца кабеля, вы можете использовать кабельный тестер, чтобы убедиться, что концы были установлены правильно. Это просто и займет всего несколько минут, чтобы закончить его .. Давайте сделаем это сами и удачи: D

Кабели и кабели

Системы IP Office предназначены в первую очередь для использования в структурированной кабельной системе RJ45 с использованием кабелей с неэкранированной витой парой (UTP) категории 3 и разъемов RJ45.

Структурированная кабельная система — это система, в которой кабели проложены от центральной коммутационной панели RJ45 в комнате связи / передачи данных до отдельных розеток RJ45 в местах расположения пользователей. Все провода в каждом кабеле между коммутационной панелью и настольной розеткой подключены прямо. Такое расположение позволяет переключать устройства, подключенные к патч-панели, в соответствии с типом устройства, которое необходимо подключить к пользовательской розетке. Например, сделать одно пользовательское гнездо телефонным портом, а другое пользовательское гнездо — портом локальной сети компьютера, без необходимости перемонтировать кабели между коммутационной панелью и местом пользователя.

• Традиционные монтажные схемы IDC Punchdown.
При необходимости, штекер RJ45 на дальнем конце можно отсоединить от кабелей IP Office и подключить к традиционным системам проводки с помощью соединителей с перфорированными блоками. Этот тип установки должен выполняться опытным электромонтажником.

• Соединения соединительных линий
В большинстве портов соединительных линий IP Office используются разъемы RJ45 для подключения кабеля RJ45-to-RJ45. Однако для подключения на стороне провайдера линии может потребоваться использование вилки другого типа, чтобы соответствовать оборудованию провайдера линии.

• Телефонные разъемы RJ11
Многие телефоны используют разъемы RJ11 и поставляются с кабелями RJ11-to-RJ11. Вилки RJ11 можно вставить в розетки RJ45, и во многих случаях соединение будет работать. Однако это не рекомендуется и не поддерживается, поскольку блокировка соединения не является положительной и может отключиться. Для этих подключений доступен кабель RJ45-to-RJ11.

Стандартные кабели для IP Office

Ниже перечислены стандартные кабели Avaya, доступные для использования с системами IP Office.Максимальная длина применима, если стандартный кабель Avaya заменяется альтернативным кабелем.

9-проводной кабель DTE

Подключается к порту RS232 DTE блока управления. 9-контактная вилка D-типа к 9-контактной розетке D-типа.

2 м / 6 футов 6 дюймов.

2 м / 6 футов 6 дюймов.

Структурированная кабельная разводка Линейный кабель DS

Подключается от разъемов RJ45 к DS и аналоговым телефонам с разъемом RJ11.

TT700047871

4 м / 13 футов 2 дюйма.

См. Таблицу ниже.

Магистральный кабель BRI / PRI

Подключает магистральные порты BRI / PRI к оконечной точке сети линейного провайдера. RJ45 — RJ45. Красный.

700213440

3 м / 9’10 ».

Соединительный кабель расширения

Подключает блок управления к модулям расширения.RJ45 — RJ45. Синий. Может быть заменен желтым соединительным кабелем (2 м (6 футов 6 дюймов) — 700472871), поставляемым с 4-портовой картой расширения IP500 при использовании этой карты.

700213457

1 м / 3 фута 3 дюйма.

1 м / 3 фута 3 дюйма.

Кабель LAN

Подключается от портов LAN IP Office к IP-устройствам. RJ45 — RJ45. Серый.

700213481

3 м / 9’10 ».

100 м / 328 футов.

В таблице ниже указаны максимальные общие длины кабелей для DS и аналоговых удлинителей с использованием кабелей разной толщины. Кабель должен быть неэкранированной витой парой категории 1 или лучше.

1400 серии

1200 м / 3937 ‘

1000 м / 3280 ‘.

670 м / 2200 футов

9500 Серия

1200 м / 3937 ‘

1000 м / 3280 ‘

670 м / 2200 футов

BST

580 м / 1900 ‘

365 м / 1200 футов

228 м / 750 футов

Аналоговые телефоны

1000 м / 3280 ‘

1000 м / 3280 ‘

400 м / 1312 ‘

ETR Телефоны

305 м / 1000 ‘

305 м / 1000 ‘

122 м / 400 футов

VCELINK RJ45 Разъемы Cat6A Многоразовые экранированные оконечные заглушки Ethernet без инструментов для кабеля 23AWG SFTP UTP, 10G Easy Internet Plug, быстрая установка на месте 4 Пакет: Электроника


Цена:
Цена: 21 доллар. 99 $ 21,99 +17,90 $ перевозки
Депозит без импортных сборов и $ 17.90 Доставка в РФ Подробности
Тип разъема RJ45
Тип кабеля Ethernet
Цвет Серебряный
Марка VCELINK
Измерять 23. 0

  • Убедитесь, что это подходит введя номер вашей модели.
  • Без инструментов и многоразового использования — Ethernet-разъем VCELINK cat6a разработан для быстрой и простой установки без обжимных инструментов. Пыльник с гайкой для снятия натяжения удобен в установке и разборке
  • Цельнометаллическая оболочка — корпус из твердого цинкового сплава обеспечивает превосходную защиту и снижает перекрестные помехи от посторонних лиц.Металлический чехол для снятия натяжения на винтах увеличивает защиту и целостность.
  • Производительность Cat6a — поддержка полосы пропускания 500 МГц и передача данных на скорости до 10 Гбит / с. Идеально подходит для сверхвысокоскоростных приложений, таких как графика HDBase-T. Обратная совместимость с 10GBase-T, 10 Gigabit Ethernet
  • Высокая совместимость — поддерживаются одножильные или многожильные провода сечением 22-24 AWG, а внешний диаметр провода не должен превышать 8,5 мм. PoE PLUS СООТВЕТСТВУЕТ приложениям IEEE 802.3 при питании через Ethernet (PoE +).Модули IDC: T568A или T568B
  • Комплектация: 4 экранированных сетевых разъема Tooless cat6a 8p8c + 1 инструкция. Гарантия 18 месяцев на проблему качества.

RJ 45 Socket с установкой, RJ45 सॉकेट, आरजे 45 सॉकेट в Perungudi Burma Colony, Chennai, V.В. К. Электрика

Спецификация продукта

Описание продукта

Помня точные требования клиентов, мы предлагаем широкий ассортимент розеток RJ-45. Эти устройства, поставляемые надежными поставщиками, сконструированы из компонентов оптимального качества и соответствуют мировым стандартам. Компактные размеры этих устройств очень просты в установке, эксплуатации и обслуживании.

Заинтересованы в этом продукте? Получите актуальную цену от продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 1994

Юридический статус Фирмы Физическое лицо — Собственник

Характер поставщика бизнес-услуг

Количество сотрудников От 51 до 100 человек

Годовой оборот50 лакх — 1 крор

Участник IndiaMART с ноября 2010 г.

GST33AFRPV6424P3ZH

Мы являемся одним из самых известных поставщиков услуг , предлагает полный спектр услуг по электрификации . Кроме того, мы также предоставляем нашим клиентам эффективные услуги для передачи данных и голоса .Помимо установки и обслуживания электрических компонентов, мы также предоставляем широкий спектр электронных продуктов, таких как лотки , панели, ИБП, камеры, детекторы и сигнализация, , как часть нашего полного портфолио. Наши услуги известны своей высокой надежностью и производительностью. Точно так же продукты, которые мы предлагаем нашим клиентам, ценятся за их превосходные характеристики, высокотехнологичный дизайн, точную производительность и долговечность. Мы закупаем эти продукты у признанных и надежных поставщиков, чтобы гарантировать их наилучшее качество.Наши продукты и услуги широко используются в ИТ-парках, корпоративных офисах, колледжах, отелях и фабриках .
Мы обязаны своим успехом настойчивым и неустанным усилиям нашей блестящей команды людей. Все их усилия направлены на то, чтобы гарантировать, что клиент получит продукт образцового качества и удовлетворительные услуги по наиболее экономичным ценам. В то же время наши специалисты по качеству подвергают эти продукты строгим испытаниям, которые гарантируют, что продукт, поставляемый нашему клиенту, имеет высочайшее качество.Кроме того, чтобы упростить процесс транзакции, мы предоставляем нашим клиентам множество способов оплаты, включая наличные, чеки и DD. У них также есть свобода платить нам на разных условиях оплаты, таких как D / A, T / T и D / P. Благодаря этой политике, ориентированной на клиента, мы добились лояльности огромной клиентуры, включая такие имена, как HMS Medical System, Nambi Associates и ETA Engineering.

Что можно и чего нельзя делать при прокладке кабеля Ethernet

С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT).Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют возможность подключения к сети, что позволяет им отправлять и получать данные.


Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает постоянный поток данных, соединяя ваши системы передачи данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или что-то еще, что требует подключения по всему объекту.

Учитывая, что вы ранее определили центральное место, где будут завершаться все ваши кабели, вы можете приступить к планированию прокладки сетевого кабеля.Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии. Если кабель будет подвергаться суровым условиям окружающей среды, выберите кабель, обладающий промышленными прочностными характеристиками, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, маслу, химикатам и экстремальным температурам.

Выбор Проводка Ethernet
  • PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от шума, ожидаемого на производственных площадях.
  • CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего диаметра, могут работать с большей длиной, поддерживают до 10 Гбит / с и полосу пропускания 250 МГц и имеют более длительный срок службы.
  • CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц и может работать на больших расстояниях — до 100 метров.
  • CAT7A : Проводка CAT7A Ethernet поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой оптоволоконным кабелям.

Как установить кабель Ethernet

Сделайте: перекрестное питание кабеля под углом 90 градусов

Если вам нужно или случайно пересечь кабели сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

Запрещается прокладывать кабель в небезопасных местах
  • В какой-то момент может потребоваться проложить кабель к потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по кабелепроводу, водопроводным или любым другим трубам, так как это небезопасно и может не пройти проверку.
  • Не прокладывайте кабель передачи данных под полом.

Можно: использовать разные цветовые схемы
  • Разделение цветов кабелей удобно и позволяет упорядочить линии передачи данных.

Не связывайте кабели слишком туго
  • Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
  • Кабели, которые связаны слишком туго, трудно устранить, если проблема когда-либо возникнет.

Сделайте: Пометьте кабель

Задайте себе следующие вопросы, чтобы помочь с процессом маркировки:

  • Для какого места предназначен кабель?
  • Как это было прекращено?
  • Кабель для Ethernet или разъем?

Запрещается: «перетягивать» стойки

Слишком большое количество кабелей в центре обработки данных приведет к избыточному нагреву, что нехорошо, поскольку стойки должны оставаться прохладными.

Сделайте: используйте эффективную систему управления проводкой
  • Используйте безопасное и эффективное устройство для связывания проводов (например, Velcro® или кабельные стяжки ) для организации коммутационных кабелей между стойками.
  • Разместите провода в патч-панели.
  • Укрепляйте кабели без ныряния и перекрещивания кабелей.
  • Создайте простую схему расположения кабелей, которая послужит быстрым и легким ориентиром для поиска кабеля для ремонта или замены.

Запрещается: оставлять провода незащищенными от оконечных устройств

Оставление проводки кабеля Ethernet незащищенным от заделки может привести к повреждению провода внутри заделки и поломке внутри вилки.

Сделать: Приобрести соединительный кабель

Покупка кабеля с разъемами упрощает установку по принципу «plug-and-play» и обеспечивает точную сборку.

Подготовьте свои системы обработки данных к более разумному будущему

Интернет вещей описывает мир, в котором (практически) все может быть подключено и будет общаться разумным образом. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более интеллектуальному будущему в области связи.Начните свой план установки сетевого кабеля сегодня, загрузив лист «Что можно и чего нельзя делать при установке кабеля Ethernet» от TPC Wire & Cable®, в том числе лист «Соберите собственные комплекты шнуров Ethernet».

Схемы подключения телефона и компьютера | VoIP

Гнезда для обычного телефонного провода (CAT3) и (RJ11) не поддерживают VoIP. Каждая рабочая станция, на которой вы будете устанавливать телефон VoIP, должна иметь кабели категории 5 (CAT5), категории 5 Enhanced (CAT5E) или категории 6 (CAT6) с разъемом Ethernet (RJ45).Кабели CAT6 следует использовать там, где требуется пропускная способность более 100 Мбит / с. Вы можете обратиться к Lumen, Lumen Professional Services, электрику или поставщику услуг по вашему выбору, чтобы установить кабели.

Ваша услуга VoIP состоит из двух компонентов:

  1. Доступ в Интернет: Lumen IQ ® Сеть, выделенный доступ в Интернет (DIA) или Metro Ethernet предлагают различные конфигурации полосы пропускания и IP для поддержки потребностей вашей организации.Технический специалист Lumen, как часть установки, установит предоставленный Lumen арендованный маршрутизатор / коммутатор (ы), если они входят в комплект, или за определенную плату поддержит использование существующего утвержденного маршрутизатора / коммутатора, предоставленного клиентом. Проконсультируйтесь с вашим представителем Lumen, чтобы убедиться, что оборудование сертифицировано для использования в сети Lumen. Маршрутизатору / коммутатору (-ам) потребуется соответствующее пространство в стойке, стене или полке в том месте, где заканчиваются внутренние кабели.

    Lumen расширит интернет-службу / канал в пределах 10 футов от места, где находится оборудование, как часть запроса, но не будет выполнять соответствующую внутреннюю проводку CAT за пределами этой точки, если это не будет заключено в контракте.

  2. Телефонная установка: Телефоны будут отправлены непосредственно в вашу организацию вместе со всеми связанными маршрутизаторами / коммутаторами. В зависимости от времени предоставления интернет-услуг вы можете получить более одной поставки оборудования.

Техник Lumen будет следовать соответствующему сценарию установки, описанному ниже:

  • Кабели CAT5 / 6 должны иметь прямое подключение от разъемов Ethernet к коммутационной панели или переключателю LAN для каждого телефона.(Это также известно как разводка домашних кабелей.)
  • Каждый IP-телефон поставляется с одним шестифутовым шнуром Ethernet, который следует использовать для подключения компьютера к телефону или телефона к разъему Ethernet. (если ваш разъем Ethernet расположен на расстоянии более шести футов от того места, где будет расположен телефон, вам потребуется приобрести более длинные кабели Ethernet).

А Различие с разницей — T568A или T568B?

Загадка проводки Ethernet


Проводная сеть Ethernet является отраслевым стандартом.Институт инженеров по электротехнике и электронике тщательно разработал спецификации и стандарты для всех аспектов сетей Ethernet.

Нужен кабель Ethernet или дополнительное оборудование к домашней сети? Просто купите любые кабели и разъемы Ethernet, и все должно быть сделано, верно?

К сожалению, это не так просто. Как это обычно бывает со стандартами, Ethernet поддался шутке в кругах компьютерщиков: «Стандарты — это здорово. Вот почему у нас их больше одного ».

IEEE 802.3 является официальной спецификацией для Ethernet, но существует множество связанных стандартов и спецификаций.


Давайте физический (коннекторы)


Кабель Ethernet представляет собой набор из восьми медных проводов, скрепленных вместе в единой внешней изолированной крышке.

Каждый из восьми внутренних проводов изолирован. Изолированная крышка на каждом проводе имеет разный цвет, чтобы было легче отличить провода друг от друга.

На концах кабеля Ethernet находится модульный разъем, который позволяет легко устанавливать или снимать кабель без использования механического инструмента.

Обычно называемый домкратом RJ45, он сделан из прозрачного или полупрозрачного пластика и для его установки требуется инструмент; процесс, известный как завершение проводов.

Для подключения кабеля Ethernet достаточно легкого нажатия, и он фиксируется в сопрягающемся разъеме с устойчивой звуковой и тактильной обратной связью.

Отсоединить кабель так же просто: легкое нажатие на небольшой пластиковый язычок освобождает разъем для снятия.

Что касается самой проводки, существует два различных способа прокладки проводки внутри кабеля Ethernet: Эти два метода называются T568A и T568B.


В чем разница между T568A и T568B?


Если вы погуглите, вы получите более 1 миллиона результатов. Это частый вопрос, и по этой теме есть много запутанной информации.

И вот в чем загвоздка. Даже профессионалы, которые устанавливают сети Ethernet для жизни, часто путают T568A и T568B.

Это стало своего рода сленговым приветствием, когда команды встречаются на рабочем месте клиента или клиента.

Вместо того, чтобы обмениваться обычными любезностями «Доброе утро», первые слова между мной и электромонтажной бригадой — это вопрос «568A или B?»

Я дам вам свое резюме и интерпретацию. Это не является исчерпывающим, но должно помочь преодолеть всю путаницу и помочь вам понять, что выбрать, или разобраться в том, что уже может быть установлено в вашем доме или офисе.

«Хаос — это просто порядок, ожидающий своей расшифровки».

Для подключения кабеля Ethernet необходимо выровнять восемь 8 отдельных внутренних проводов в ряд и вставить их в разъем в заранее определенном порядке.

Вот в чем загвоздка — с 8 проводами потенциально существует 40 320 различных способов расположения одних и тех же проводов, так как же выбрать?

Порядок не имеет значения?

Если задуматься, это действительно разумное решение.Если вы подключаете оба конца одинаково, порядок может не иметь значения.

Пока сигналы в проводах с 1 по 8 соединены с теми же сигналами в проводах с 1 по 8 следующего устройства или кабеля, внутренний порядок проводов в разъеме может не иметь значения.

Фактически это относится к кабелям Ethernet, которые вы покупаете в розничном магазине или в Интернете на веб-сайте электронной коммерции.

Эти «патч-кабели» используются для подключения устройств на короткие расстояния и не предназначены для использования внутри стен вашего дома или офиса.

Если оба конца кабеля подключены одинаково (а они всегда так и есть), вы можете просто купить их, даже не спрашивая «568A или B» или даже не заботясь о них.

Просто подключите мост Lutron Caseta к домашнему маршрутизатору или подключите Ethernet-порт настольного ПК к расположенному поблизости коммутатору Ethernet, и все готово.

Техническое замечание: на заре Ethernet нужно было беспокоиться о прямых или перекрестных кабелях Ethernet. Первые использовались для подключения устройств к коммутатору, а вторые — для прямого подключения устройств к устройствам.

К счастью, все оборудование Ethernet теперь оснащено самонастраивающимися аппаратными соединениями, которые волшебным образом конфигурируются в любом случае по мере необходимости.

(я до сих пор помню некоторые дискуссии с инженерами и дизайнерами о том, должен ли конкретный порт в создаваемом нами продукте быть «MDI» или «MDI-X», но, к счастью, появление наборов микросхем «Auto MDI-X» поставило этот аргумент для отдыха.)

Две мушки в бочке меда

К сожалению, это не так просто, как игнорирование порядка проводов внутри кабелей Ethernet в современной проводке Ethernet для общедомовых или общесистемных установок.

Во-первых, передача электронных сигналов по крошечным тонким медным проводам на самом деле является поразительным достижением электромагнитной физики.

Реальные проблемы с помехами (другие сигналы или фоновое излучение) могут искажать сигналы вместе с другими эзотерическими проблемами, такими как наведенный шум, перекрестные помехи на ближнем конце, перекрестные помехи на дальнем конце и другие эффекты, которые столь же непостижимы для большинства из нас.

Кабель Ethernet на самом деле представляет собой тип многожильного кабеля неэкранированной витой пары (UTP).

Похоже на перетягивание каната — кабель неэкранирован (плохо для защиты от помех), поэтому пары проводов слабо скручены вместе (хорошо) для обеспечения некоторой защиты.

Если вы действительно хотите углубиться в это, есть целое обсуждение того, сколько витков на фут и какие пары проводов в восьмижильном кабеле следует скрутить вместе, что полностью дополняет сегодняшнюю тему о том, в каком порядке использовать для отдельных проводов.

Во-вторых, эта проблема современных продуктов и систем, с которой мы все рано или поздно сталкиваемся, — обратная совместимость или ее отсутствие со старой проводкой, особенно с телефонными проводами.


Предупреждение о спойлере — эти два конфликтующих требования приводят к двум конкурирующим решениям


T568A и T568B — это два различных стандартизированных способа заказа отдельных проводов внутри кабеля Ethernet.

T568A разработан для обратной совместимости со старыми телефонными проводами; T568B разработан для лучшей изоляции сигналов и защиты от шума для новых сетевых систем и продуктов.

Итак, выбор должен был быть простым — если вам нужна обратная совместимость, используйте T568A, если вы хотите максимальное расширение в будущем до более высоких скоростей и более новое оборудование, используйте T568B.

Стационарный? Что это такое?


Быстро вымирающие традиционные телефоны, используемые в жилых домах, используют два медных провода.

В 1973 году Bell Telephone представила модульный разъем RJ11, чтобы упростить установку и замену телефонной проводки. Вместо того, чтобы обматывать отдельный провод вокруг винтовой клеммы, теперь повсеместное модульное гнездо упростило установку телефонов в домах и на работе.

Разъем RJ11 позволяет использовать до 4-х отдельных телефонных проводов.Поскольку для телефонной линии требуется только два провода, это означает, что один провод и разъем RJ11 могут обрабатывать до двух отдельных физических телефонных линий.

Расположение проводов было продуманным — если у вас только одна телефонная линия, то используются только два внутренних контакта в разъеме, а внутри телефонного кабеля только два медных провода.

Если у вас две линии, то два внешних контакта также используются (всего 4) для отправки двух телефонных звонков по одному телефонному кабелю, который будет разделен на другом конце.

Гениальный или глупый?


Поскольку для больших домов и предприятий требовалось больше линий, модульный разъем RJ11 был переработан, чтобы стать более крупным разъемом RJ45, который мы хорошо знаем сегодня.

По-прежнему для использования в телефоне, умные инженеры-механики разработали RJ45 как механическую надстройку RJ11.

Вы можете взять разъем RJ11 и подключить его к большему физическому разъему RJ45. Внутренние 2 или 4 провода подключаются к соответствующим контактам и идеально подходят для однолинейных или двухлинейных телефонных систем.

Это составное фото пытается показать это — Слева направо: два идентичных разъема RJ45 Ethernet, расположенных рядом; Классический двухжильный модульный телефонный шнур серебристо-сатинового цвета с разъемом RJ11; Современный кабель Ethernet с 8 проводами и разъемом RJ45.

Если вы посмотрите очень внимательно, вы можете увидеть, как телефонный шнур RJ11 помещается внутри RJ45, не касаясь крайних дополнительных контактов.

Что у тебя в стене?


За последние тридцать лет или около того в большинстве недавно построенных домов была предварительно установлена ​​«структурированная проводка».

В домах

были предварительно подключены разъемы RJ45 и проводка, которую можно использовать как для традиционных стационарных телефонов, так и для сетей передачи данных.

Установив разъемы RJ45 вместо RJ11 и используя кабели для передачи данных, домовладелец может настроить проводку для телефона, данных или их комбинации.

Чтобы сохранить это двойное использование данных или телефона, большинство строителей массового дома предпочитают использовать стандарт T568A.

Только дома, построенные по индивидуальному заказу, где автоматизация умного дома запланирована с самого начала, обычно используют T568B, чтобы максимизировать возможности для более высоких скоростей и лучшей изоляции сигнала.

TL; DR


Для большинства домашних сетей это не имеет значения. Либо T568A, либо T568B будут работать нормально — и будут работать с высокоскоростными сетями Ethernet со скоростью 1 Гбит / с или даже 10 Гбит / с.

Самое главное, чтобы все было одинаково для всей вашей инфраструктуры — коммутационных панелей, проводов в стене, коммутаторов и концентраторов. При расширении или ремонте системы проводки Ethernet в вашем доме или офисе используйте ту же схему подключения, T568A или T568B, которая уже установлена.

Инструменты для самостоятельной сборки кабелей Ethernet

Нетрудно научиться делать собственные кабели Ethernet по индивидуальному заказу. Все необходимые расходные материалы — провод, соединители и инструменты, значительно облегчающие работу, — широко доступны.

Если вы делаете всего несколько кабелей, у вас может возникнуть соблазн купить самые дешевые инструменты.

Я видел, как некоторые люди использовали бритвенные лезвия, чтобы отрезать и зачищать провода, и небольшую отвертку, чтобы вставить крошечные штыри в концы разъемов, но я категорически против такой ложной бережливости.

Вот несколько моих любимых инструментов для создания собственных кабелей Ethernet

Инструмент для зачистки кабелей — действительно простой в использовании, и вы не сможете по ошибке порезать провода

Для подключения разъема RJ45, выравнивания отдельных проводов, обжатия и обеспечения отличной посадки вы не ошибетесь с Platinum Tools и их методом «сквозного прохода». Это намного проще, чем традиционный метод «нажимай до упора».

Сквозная обжимная рама и матрица

RJ45 — вы получите идеальные заделки с первого раза!

Разъемы Cat 5e RJ45 — сквозной для упрощения сборки

Разъемы Cat 6 RJ45 — сквозные разъемы Cat 6 для больших расстояний


Наконечник закрывающийся


Чтобы упростить ситуацию и избежать посещения Google в Интернете.
