Мощность приборов: Мощность бытовых электрических приборов

Таблица электропотребления бытовых приборов. Мощность потребляемой электроэнергии.

Мощность потребляемой электроэнергии – один из самых важных параметров любого электроприбора. В инструкции к бытовой технике или прямо на электроприборе обязательно будут указаны данные о количестве Ватт, которые необходимы для его корректной работы. Безусловно, это только усредненные значения, которые могут варьироваться. К примеру то, сколько энергии будет потреблять компьютер, зависит от мощности встроенных в него элементов (блок питания, процессор, видеокарта и т.п.), а также от режима его работы и загруженности процессами. Если рассматривать холодильник, то параметры его электропотребления зависят от количества хранящихся в нем продуктов, от режимов заморозки. В стиральной машине количество потребляемых Ватт зависит от режима стирки, температуры воды, массы белья и т.п.
Ниже представлен список различных бытовых приборов с указанием их приблизительной мощности, которая поможет рассчитать потребляемое количество электроэнергии.
1. Электрическая печь – 17 221 ватт
2. Центральный кондиционер – 5000 ватт
3. Сушильная машина для белья и одежды – 3400 ватт
4. Духовка электрическая – 2300 ватт
5. Посудомоечная машина – 1800 ватт
6. Фен – 1538 ватт
7. Обогреватель – 1500 ватт
8. Кофеварка – 1500 ватт
9. Микроволновая печь – 1500 ватт
10. Аппарат для приготовления попкорна – 1400 ватт
11. Тостер-печь (тостер овен) – 1200 ватт
12. Утюг – 1100 ватт
13. Тостер – 1100 ватт
14. Комнатный кондиционер – 1000 ватт
15. Электрическая кухонная плита – 1000 ватт
16. Пылесос – 650 ватт
17. Нагреватель воды – 479 ватт
18. Стиральная машина – 425 ватт
19. Кофеварка эспрессо (эспрессо-машина) – 360 ватт
20. Осушитель воздуха – 350 ватт
21. Плазменный телевизор – 339 ватт
22. Блендер – 300 ватт
23. Морозильная камера – 273 ватта
24. Жидкокристаллический телевизор (LCD) – 213 ватт
25. Игровая приставка – 195 ватт
26. Холодильник – 188 ватт
27. Обычный телевизор (с электронно-лучевой трубкой) – 150 ватт
28. Монитор – 150 ватт
29. Компьютер (блок питания) – 120 ватт
30. Портативный вентилятор – 100 Вт
31. Электрическое одеяло – 100 Вт
32. Стационарный миксер – 100 Вт
33. Электрическая открывалка для банок – 100 Вт
34. Плойка для завивки волос – 90 Вт
35. Потолочный вентилятор – 75 Вт
36. Увлажнитель воздуха – 75 Вт
37. Лампа накаливания (60-ваттная) – 60 Вт
38. Стереосистема – 60 Вт
39. Ноутбук – 50 Вт
40. Принтер – 45 Вт
41. Цифровой видеорегистратор (DVR) – 33 Вт
42. Аквариум – 30 Вт
43. Кабельная коробка – 20 Вт
44. Компактная люминесцентная лампа (энергосберегающая лампа), эквивалентная 60-ваттной – 18 Вт
45. DVD-плеер – 17 Вт
46. Спутниковая антенна – 15 Вт
47. Видеомагнитофон – 11 Вт
48. Радиочасы – 10 Вт
49. Переносная стерео-система (бумбокс) – 7 Вт
50. Беспроводной роутер Wi-Fi – 7 Вт
51. Зарядка для мобильного телефона – 4 Вт
52. Беспроводной телефон – 3 Вт
53. Автоответчик – 1 Вт

Таблицы мощности бытовых электрических приборов

09-03-2013

Цели измерения мощности бытовых электроприборов

Таблицы электрических мощностей бытовых приборов необходимы для расчёта общей нагрузки в доме и расчёта нагрузки по отдельным группам электропитания.

Значение величины общей нагрузки необходимо для расчёта мощности защитных автоматов, стабилизаторов напряжения, сечения используемых проводов.

Для определения фактической мощности электрического прибора можно использовать специальные измерители мощности ваттметры или использовать амперметр и выполнить несложный расчёт.

Значение мощности электроприбора можно найти в техническом паспорте изделия. Для определения приблизительного значения мощности приборов можно воспользоваться специальными таблицами.

В этой статье мы приведем значения электрической мощности некоторых моделей бытового теплового оборудования.

В данной статье приводятся следующие таблицы:

• таблица мощности электрических термовентиляторов;
• таблица мощности электрических масляных радиаторов отопления;
• таблица мощности электрических конвекторов отопления;
• таблицы мощности электрических нагревателей воды различного типа;
• таблицы мощности сплит-систем различного типа.

Таблицы мощностей обогревательных электроприборов

Электрические нагревательные приборы используются в качестве основного и дополнительного обогрева помещений. Низкая стоимость оборудования, высокая мобильность и возможность использования без проведения монтажных работ сделали эти приборы очень популярными.

Следует помнить, что мощность электрических нагревательных приборов достаточно велика, и при их использовании следует применять проводку и автоматику, способную выдержать данную нагрузку.

Наиболее популярными электрическими нагревательными приборами являются:

• электрические термовентиляторы;
• электрические радиаторы отопления;
• электрические конвекторы отопления.

Ниже приводятся таблицы мощностей бытовых электрических отопительных приборов.

Таблица мощности термовентиляторов

№	Наименование прибора	Электрическая мощность прибора
1	Тепловентилятор Zanussi ZFH/C-410	1 500 Вт
2	Тепловентилятор VITEK VT-1759 SR	1 500 Вт
3	Тепловентилятор керамический Scarlett SC-1051	1 800 Вт
4	Тепловентилятор керамический Electrolux EFH/F-8720	2 000 Вт
5	Тепловентилятор De Longhi HVA3220	2 000 Вт

Таблица мощности масляных радиаторов отопления

№	Наименование прибора	Электрическая мощность прибора
1	Радиатор De Longhi TRD4 1025	2 500 Вт
2	Радиатор Polaris PRE L 0715	1 500 Вт
3	Радиатор Electrolux EOH/M-6209	2 000 Вт
4	Радиатор Supra ORS-07-MN	1 500 Вт
5	Радиатор Sinbo SFH 3322	2 000 Вт

Таблица мощности конвекторов отопления

№	Наименование прибора	Электрическая мощность прибора
1	Конвектор Electrolux Brilliant ECH/B-2000 E	2 000 Вт
2	Конвектор De Longhi HSX3320FTS	2 000 Вт
3	Конвектор Ballu Camino Eco BEC/EM-1000	1 000 Вт
4	Конвектор Scarlett SC — CH832/1500	1 500 Вт
5	Конвектор Supra ECS-520SP	2 000 Вт

Таблицы мощностей электрических нагревателей воды

Электрические бытовые нагреватели воды различного типа имеют большое распространение в нашей стране. Это удобный способ нагреть воду в домах, где нет центрального горячего водоснабжения. Электрические нагреватели также часто используются и во время проведения ремонтных работ в сетях горячего водоснабжения.

Наиболее популярными бытовыми электрическими нагревателями воды являются:

• электрические накопительные нагреватели воды;
• электрические проточные нагреватели воды.

Следует помнить, что мощность электрических нагревателей воды различного типа  достаточно велика, и при их использовании следует применять проводку и автоматику, способную выдержать данную нагрузку.

Таблица мощности накопительных нагревателей воды

№	Наименование прибора	Электрическая мощность прибора
1	Водонагреватель накопительный Haier ES50V-F1	3 000 Вт
2	Водонагреватель накопительный Electrolux EWH 80	2 000 Вт
3	Водонагреватель накопительный Thermex ID 80 V	2 000 Вт
4	Водонагреватель накопительный Ariston PRO R 100 V	1 500 Вт
5	Водонагреватель накопительный Polaris OMEGA 30V	2 000 Вт

Таблица мощность проточных нагревателей воды

№	Наименование прибора	Электрическая мощность прибора
1	Водонагреватель проточный Atmor Basic 5 кВт	5 000 Вт
2	Водонагреватель проточный Atmor Basic 3,5 кВт	3 500 Вт
3	Водонагреватель проточный Electrolux SMARTFIX 2.0 T	3 500 Вт
4	Водонагреватель проточный Electrolux SMARTFIX 2. 0	5 500 Вт

Таблицы мощностей климатического оборудования

Современные сплит-системы сейчас устанавливаются во многих домах. При выборе проводки и автоматики для питания сплит-систем следует помнить, что для расчёта полной мощности таких устройств следует учитывать реактивную составляющую. Большие пусковые токи в момент запуска компрессора существенно увеличивают максимальное значение полной мощности прибора. Для простого расчёта полной мощности можно использовать увеличивающий коэффициент «4».

Следует помнить, что мощность сплит-систем достаточно велика, и для осуществления их электропитания необходимо применять проводку и автоматику, способную выдержать данную нагрузку.

Современные сплит-системы достаточно чувствительны к значению напряжения в сети питания. При низком напряжении прибор может не работать или работать неэффективно. Низкое и высокое напряжение существенно снижают срок эксплуатации климатического оборудования. В таких случаях следует использовать стабилизаторы напряжения с возможностью работы с высокими пусковыми токами.

Таблица мощности сплит-систем

№	Наименование прибора	Электрическая мощность прибора
1	Сплит-система Samsung AR07HQFSAWK	640 Вт
2	Сплит-система Haier HSU-09HMC203/R2	880 Вт
3	Сплит-система Electrolux EACS-09HAR/N3	840  Вт
4	Сплит-система Supra US410-09HB	1 000 Вт
5	Сплит-система LG G18NHT	2 400 Вт

Таблица мощности напольных кондиционеров

№	Наименование прибора	Электрическая мощность прибора
1	Кондиционер мобильный Zanussi ZACM-09 MP/N1	1 050 Вт
2	Кондиционер мобильный Electrolux EACM-10 DR/N3	900 Вт
3	Кондиционер мобильный Bimatek AM400	1 000 Вт
4	Кондиционер мобильный Ballu BPAM-09H	1 100 Вт
5	Кондиционер мобильный De Longhi PAC WE126	1 100 Вт

Расчёт электропроводки и средств защиты сети и приборов

Таблицы мощностей бытовых электрических приборов необходимы для расчета общей нагрузки в доме и проектирования схемы электропитания. Исходя из предполагаемой общей нагрузки и нагрузки по каждой линии питания необходимо выбрать правильное сечение проводов и правильные номиналы автоматических выключателей, автоматических защитных устройств, устройств защиты от скачков напряжения. Сечение проводов необходимо выбирать, исходя из значения максимальной нагрузки по каждой линии проводки.

Таблица расчёта сечения провода по электрической нагрузке при напряжении 220 Вольт

№	Сечение медного провода	Максимальная нагрузка (ток)	Максимальная нагрузка (мощность)
1	1,5  кв. мм	19 А	4,1 кВт
2	2,5  кв. мм	27 А	5,9 кВт
3	4  кв. мм	38 А	8,3 кВт
4	6  кв. мм	46 А	10,1 кВт

При выборе автоматических выключателей следует использовать значение максимальной предполагаемой нагрузки по каждой линии. Однако использовать автоматические выключатели «автоматы» заведомо большей мощности не следует, так при этом падает их эффективность.

При выборе мощности устройства для защиты от скачков напряжения требуется использовать значение максимальной нагрузки одновременно включенных электрических приборов. При этом следует использовать значение полной мощности приборов, то есть значение мощности с учётом реактивной нагрузки. Возможно также использование устройств локальной защиты приборов и оборудования как включаемых в розетку, так и устанавливаемых в электрический щит. Подробнее о таких устройствах в разделе Защита от скачков напряжения.

При выборе стабилизатора напряжения для всего дома надо использовать значение максимальной нагрузки одновременно включенных электрических приборов. При этом  берется значение полной мощности приборов, то есть значение мощности с учетом реактивной нагрузки. Подробнее о таких устройствах в разделе Стабилизаторы напряжения.

При выборе стабилизатора напряжения для отдельного электрического прибора надо учитывать значение полной мощности прибора, то есть значение мощности с учетом реактивной нагрузки. Подробнее о таких устройствах в разделе Стабилизаторы напряжения. Значение полной мощности бытового прибора следует определить по данным технических паспортов на изделия или произвести специальный расчет.

Читайте также по теме

Товары из статьи

Сведения о максимально допустимой мощности приборов, оборудования и бытовых машин, которые может использовать потребитель для удовлетворения бытовых нужд



В соответствии с п.35 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утв. Постановлением Правительства РФ от 06.05.2011 N 354 потребитель не вправе использовать бытовые машины (приборы, оборудование), мощность подключения которых превышает максимально допустимые нагрузки, рассчитанные исходя из технических характеристик внутридомовых инженерных систем и доведенные до сведения потребителей.

Максимально допустимая мощность приборов, оборудования и бытовых машин, которые потребитель может использовать для удовлетворения бытовых нужд, зависит от года постройки и введения в эксплуатацию многоквартирного дома и составляет:

Для домов, построенных и введенных в эксплуатацию до 1964 года – 1,5 кВт; с электроплитой – 7 кВт.

Для домов, построенных и введенных в эксплуатацию в период с 1964 года по 1989 год: с плитой на природном газе – 4,5 кВт; с электроплитой – 7 кВт.

Для домов, построенных и введенных в эксплуатацию в период с 1989 года по 2003 года: с плитой на природном газе – 3 кВт; с электроплитой – 7 кВт.

Для домов, построенных и введенных в эксплуатацию в период с 2003 года по  дату заключения настоящего договора: с плитой на природном газе – 4 кВт; с электроплитой – 7 кВт.

При использовании бытовых приборов собственники/наниматели обязаны учитывать их суммарную мощность, не допуская превышения установленной максимально допустимой мощности, разрешенной для дома, в котором расположена квартира. Максимально-допустимая мощность на все электророзетки, кроме розетки для электроплиты, размещенные в квартире составляет 2 кВт.

Мощность приборов указывается на самих приборах или в паспортах на изделие.



                                            ОРИЕНТИРОВОЧНАЯ МОЩНОСТЬ ПРИБОРОВ

№    п/п	Наименование	Установленная мощность (Ватт)
1	Осветительные приборы	1800-3700
2	Телевизор, компьютер	200-700
3	Музыкальный центр	200-700
4	Холодильник	165-400
5	Морозильная камера	165-400
6	Стиральная машина
	— без подогрева воды	600
	— с подогревом воды	2000-2500
7	Джакузи	2000-2500
8	Электропылесос	650-1400
9	Электроутюг	900-1700
10	Электрочайник	800-2000
11	Посудомоечная машина с подогревом воды	1500-2500
12	Электромясорубка	900-1900
13	Соковыжималка	200-300
14	Тостер	650-1050
15	Миксер	250-400
16	Электрофен	400-1600
17	Печь микроволновая (СВЧ)	900-2200
18	Надплитный фильтр (вытяжка)	250
19	Вентилятор	300-900
20	Гриль	650-1350
21	Стационарная электрическая плита	8500-10500
22 23 24 25 26	Электрическая сауна Блендер Кондиционер воздуха Мультиварка Электрообогреватель	12000 600-2000 1500-8000 500-1200 400 -3000



В соответствии с п. 115 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных Постановлением Правительства РФ от 06.05.2011 N 354 исполнитель коммунальных услуг может ограничить или приостановить предоставление коммунальных услуг без предварительного уведомления потребителя в случае использования потребителем бытовых машин (приборов, оборудования), мощность подключения которых превышает максимально допустимые нагрузки, рассчитанные исполнителем исходя из технических характеристик внутридомовых инженерных систем и доведенные до сведения потребителей, – с момента выявления нарушения.

Потребляемая мощность бытовых электроприборов

Подробности

Автор: Electroshaman

Категория: Статьи

Опубликовано: 26 Сентябрь 2013

Просмотров: 12355

Приведенная ниже информация, поможет ориентировочно рассчитать требуемую мощность электропроводки или мощность при выборе стабилизатора.

Приблизительная потребляемая мощность крупных бытовых электроприборов:

Все цифры указанные ниже будут означать количество Ватт. 1000 Вт = 1 КВт

• Кондиционер — 2100 — 6000
• Водонагреватель — 1000-5000
• Инфракрасная сауна — 1800-3600
• Стиральная машина — 1700-3000
• Сушильная машина — 3000-4000
• Посудомоечная машина — 1700-2500
• Электроплита — 3300-8000
• Газовая электроплита (электричество предназначено для розжига, электронного таймера и подсветки духовки) — 60
• Электро-газовая (комбинированная) плита — 1000-5000
• Холодильник и морозильник — 100-150
• Кухонная вытяжка — 100-300
• Микроволновая печь — 1000-2600
• Встраиваемый духовой шкаф — 2500-3500
• Встраиваемая электрическая панель (варочная поверхность) — 3500-7000
• Встраиваемая кофемашина — 1350

Приблизительная мощность бытовых электроприборов:

• Кофемашина — 1350-1450
• Кофеварка — 950-1100
• Кофеварка капсульного типа — 1260
• Кофемолка — 100-150
• Электрочайник — 600-2200
• Хлебопечка — 615-1650
• Мультиварка — 350-1500
• Мясорубка — 500-1800
• Кухонный комбайн — 650-1500
• Кухонная машина — 700-1000
• Миксер и блендер — 500-700
• Соковыжималка — 600-1000
• Пароварка — 650-900
• Йогуртница — 12-17
• Тостер — 800-1100
• Мини-печь — 1300-3100
• Фритюрница — 950-2200
• Электрогриль — 2000-2200
• Термопот — 750-800

• ЖК Телевизор — 60-120
• Плазменный телевизор (116 см) — 370
• ТВ бокс — 15
• Игровая приставка PS2 — 18,5
• Игровая приставка PS3 — 125
• Игровая приставка Xbox 360 — 101
• Видеопроектор — 270-350
• Домашний кинотеатр (акустика) — 110-200
• Музыкальный центр- 20-60
• Ноутбук — 40-60
• Мини-ноутбук — 30
• Компьютер — 150-450 (зависит от конфигурации)
• Принтер — 360 — 910
• Сканер — 10 — 70
• МФУ — 10 — 400
• Беспроводной телефон — 0,6-1,9
• Зарядка мобильного телефона — 4
• Зарядка планшета — 9
• Сетевое оборудование — 7-60
• Wi-Fi — 17

• Пылесос — 1600-2200
• Утюг — 2200-2400
• Швейная машина — 70-120
• Электрический радиатор — 600-2500
• Электрический конвектор — 350-2500
• Тепловентилятор — 750-2500
• Вентилятор — 35-70
• Фен — 600-1400

Следует учитывать, что  выключенные электроприборы, но подключенные к сети могут значительно потреблять электричество в режиме ожидания.

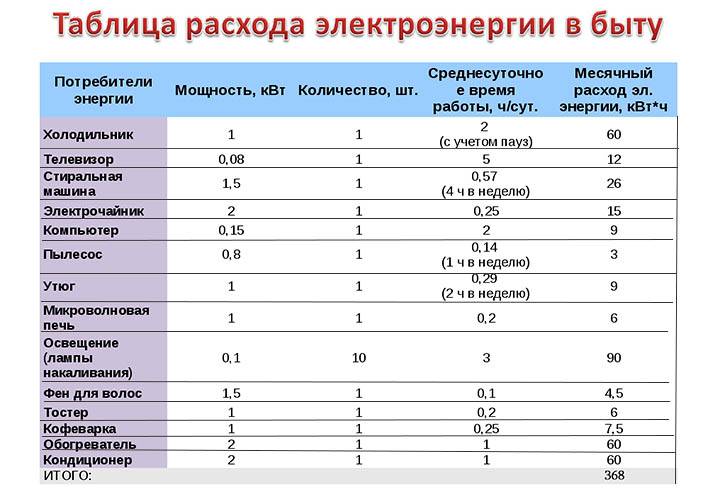

Расчет потребления электроэнергии по мощности: как рассчитать киловатты

Расчет потребления электроэнергии энергопринимающими устройствами, установленными или планируемыми к установке в вашем доме может быть полезен, если вы планируете модернизировать домашнюю электрическую сеть (проложить новый кабель, установить новое устройство защиты и т.п.) либо не уверены в том, что старая электропроводка выдержит новые электроприборы.

Кроме того, рассматриваемый расчет способен оценить точность показаний прибора учета электрической энергии и даже помочь спланировать свои расходы в сфере потребления коммунальных услуг.

Как посчитать потребление электроэнергии, зная мощность

Какие бы цели не преследовал расчет потребления электроэнергии, осуществляется он по номинальной мощности энергопремников. Иными словами, на первом этапе расчета вам необходимо собрать данные о технических характеристиках всех устройств, которыми вы пользуетесь – от лампочки на потолке до стиральной машины.

Важно. Информация о потребляемой мощности электроприбора обычно имеется на его шильдике (это такая металлическая пластинка или наклейка на его задней стенке либо на дне), а также в технической документации к данному энергопринимающему устройству. В случае отсутствия доступа к необходимой информации вы можете найти ее в сети Интернет, введя в строку поисковика наименование электроприбора.

Кроме того, вы можете воспользоваться таблицей мощности электроприборов, которая будет приведена ниже. Данные в указанной таблице являются усредненными для всех приборов того или иного назначения. Ваша электротехника может иметь и отличную от табличных данных мощность.

Энергопри-нимающие бытовые устройства	Номинальная мощность, Вт	Энергопри-нимающие бытовые устройства	Номинальная мощность, Вт
Телевизор	60-300	Теплый пол (на 1 кв. м)	60
Холодильник	70-300	Чайник	1500—2000
Стиральная машина	1500—2600	Проточный водонагреватель	1500—2000
Электрическая плита	1000—2500	Посудомоечная машина	2000
Электрический обогреватель	1000—4000	Освещение (на 1 кв. м)	30
Кондиционер	800-1200	Бойлер	700-2000
Фен	400-2000	Компьютер (стационарный)	70-500
Утюг	400-2500	Ноутбук	30-200
Пылесос	800-2500	Принтер	11-22

Итак, для того, чтобы определить потребление электрической энергии бытовыми электроприборами, необходимо знать потребляемую каждым из них мощность, а также продолжительность работы каждого из них. В таком случае формула расчета потребления электроэнергии по мощности одним энергопринимающим устройством будет выглядеть следующим образом:

W=P*T, кВт*ч,

где P – номинальная мощность данного устройства, кВт; T–время его работы, ч.

Подключенные одновременно бытовые приборы

Если же вы хотите рассчитать электропотребление на участке электрической сети, к которому подключен ряд приборов, либо все электропотребление в доме или квартире, вам следует просуммировать электропотребление все устройств, включенных в данную цепь. То есть формула расчета в данном случае примет следующий вид:

W=ΣP*T, кВт*ч.

Применение расчета энергопотребления на практике

Рассмотрим примеры того, как можно рассчитать киловатты, потребленные за определенный период времени, тем или иным энергоприемником (энергоприемниками).

Пример 1. Рассчитать месячное электропотребление профессионального фена при личном ежедневном его использовании.

Фены, которые используют профессиональные парикмахеры обладают внушительной мощностью. Допустим, номинальная мощность нашего устройства 2000 Вт. При этом пользуется им один человек и тратит на сушку и укладку волос с его помощью около 10 минут в день. Поскольку в задании нет конкретной информации, о том, сколько длится расчетный месяц, используем усредненное количество дней – 30,4. Таким образом, имеем следующее решение рассматриваемой задачи:

W=P*T=2*10/60*30,4=10,14 кВт*ч.

Пример 2. Рассчитать годовое электропотребление в комнате, в которой находятся и периодически эксплуатируются следующие предметы электрической техники: телевизор, кондиционер, ноутбук.

При этом телевизор владелец комнаты смотрит только утром, собираясь на работу, и вечером за ужином – итого 1,5 часа в день. За ноутбуком он работает по вечерам – около 2 часов в день. Кондиционер используется исключительно для охлаждение воздуха в летний период, при этом достаточно жаркими для этого выдаются в общей сложности только 3 недели.

В век тотальной визуализации

Исходя из вышеизложенного, имеем:

W=0,15*1,5*365+0,10*2*365+1,00*3*7*24=82,13+73,00+504,00=659,13 кВт*ч.

Важно! Следует иметь в виду, что далеко не каждое энергопринимающее устройство работает на полную мощность в том или ином режиме. В частности, кондиционер или холодильный агрегат, установленные на небольшое охлаждение будут потреблять мощность, которая окажется ниже заявленной.

Коэффициент использования (загрузки) электрических приборов

Подобную неравномерность потребления учитывает специализированный параметр – коэффициент использования (загрузки), определяемый как отношение фактической мощности к номинальной. Для его учета в расчете достаточно умножить номинальную мощность энергоприемника на указанный коэффициент.

Коэффициенты использования для ряда бытовых электроприборов приведены в нижеследующей таблице.

Энергопринимающие устройства	Коэффициент использования
Освещение	0,7
Телевизор	0,7
Бытовая электроника	0,2
Холодильник	0,8
Посудомоечная машина	0,1
Стиральная машина	0,1
Утюг	0,1
Пылесос	0,1
Бойлер	0,2
Электрообогреватель	0,5

Калькуляторы расчета энергопотребления

Таким образом, расчет потребления энергии бытовыми приборами по мощности бытовых приборов в Вт или кВт не составит для вас труда, если вы умеете пользоваться технической документацией, а также изучали математику в школе.

Чтобы еще больше облегчить себе задачу, можете воспользоваться специальным онлайн калькулятором для реализации рассматриваемого расчета. Благо, их на просторах сети интернет существует великое множество.

О максимально допустимой мощности приборов, оборудования и бытовых машин



Максимально допустимая мощность приборов, оборудования и бытовых машин, которые потребитель может использовать для удовлетворения бытовых нужд, зависит от года постройки и введения в эксплуатацию многоквартирного дома и составляет:

Для   домов, построенных и введенных в эксплуатацию до 1964 года – 1,5 кВт, с плитой на природном газе — 2,5 кВт.

При предоставлении услуг по электроснабжению или услуг по обслуживанию внутридомовых электрических сетей Собственнику (нанимателю) устанавливается максимально допустимая мощность для приборов, оборудования и бытовых машин, используемых или которые могут быть использованы для удовлетворения бытовых нужд (одновременно), в размере не более 2,5 кВт.

При использовании бытовых приборов собственники/наниматели обязаны учитывать их суммарную мощность, не допуская превышения установленной максимально допустимой мощности, разрешенной для дома, в котором расположена квартира. В технических паспортах и в инструкциях по эксплуатации приборов и оборудования указывается потребляемая мощность.

В случае превышения указанной суммарной максимально допустимой мощности приборов, оборудования и бытовых машин обслуживающая компания ООО «Соколжилком» не несет ответственности за вред причиненный имуществу Собственника (нанимателя) в результате возможных аварийных ситуаций, возникших от превышения допустимой мощности.

СВЕДЕНИЯ о максимально допустимой мощности приборов, оборудования и бытовых машин, которые может использовать потребитель для удовлетворения бытовых нужд указаны в части IV ст.31 .п «п» Постановления Правительства РФ № 354 от 06.05.2011года.

Ориентировочная мощность используемых бытовых приборов составляет:

Телевизор, DVD-плеер, музыкальный центр, компьютер, холодильник – 0, 2- 0,5 кВт,

Электрочайник – 1,3 – 2,5 кВт,

Пылесос, фен, утюг, микроволновая печь , 1,1 – 1,5 кВт,

Вентилятор, обогреватель – 1,5 кВт,

Стиральная машинка -2,0-4,0 кВт.

В соответствии с п. 115 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных Постановлением Правительства РФ от 06.05.2011 N 354 исполнитель коммунальных услуг может ограничить или приостановить предоставление коммунальных услуг без предварительного уведомления потребителя в случае использования потребителем бытовых машин (приборов, оборудования), мощность подключения которых превышает максимально допустимые нагрузки, рассчитанные исполнителем исходя из технических характеристик внутридомовых инженерных систем и доведенные до сведения потребителей – с момента выявления нарушения.

В соответствии с Постановлением Правительства РФ от 06. 05.2011г. № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» п.35 Потребитель не вправе: а) использовать бытовые машины (приборы, оборудование), мощность подключения которых превышает максимально допустимые нагрузки, рассчитанные исполнителем исходя из технических характеристик внутридомовых инженерных систем и доведенные до сведения потребителей.

Собственник не вправе устанавливать, подключать без согласия с ООО «Соколжилком» и использовать электробытовые приборы и машины мощностью, превышающей технические возможности внутридомовой электрической сети, дополнительные секции приборов отопления, регулирующую и запорную арматуру, а также подключать и использовать бытовые приборы и оборудование, включая индивидуальные приборы очистки, не имеющие технических паспортов и не отвечающие требованиям безопасной эксплуатации.

При эксплуатации электроприборов необходимо соблюдать следующие правила: не включать одновременно большое количество электроприборов. Это может привести к перегрузке сети, а также возгоранию; не покидайте включенные в сеть электробытовые приборы на долгое время. Электрическую плитку, утюг, чайник нужно использовать в комплекте со специальными несгораемыми подставками.

Если Вы стали свидетелем возгорания электроприбора, найдите способ его обесточить и только после этого тушите пожар, закидывая огонь землей и песком. Нельзя заливать электроприборы водой.



Всё о ваттметрах

Ваттметр (ватт + др.-греч. μετρεω — «измеряю») — измерительный прибор, предназначенный для определения мощности электрического тока или электромагнитного сигнала.

Каждый потребитель, питаемый от электрической сети, потребляет какую-то мощность. Мощность характеризует в данном случае скорость выполнения электрической сетью работы, необходимой для функционирования того или иного прибора либо цепи, которая от этой сети питается. Разумеется, сеть должна быть в состоянии обеспечить данную мощность и не быть при этом перегруженной, иначе может случиться авария.

Для измерения потребляемой мощности в цепях переменного тока используют специальные приборы — ваттметры. Ваттметры показывают текущую потребляемую мощность, а некоторые из них способны даже подсчитать количество энергии в киловатт-часах, израсходованной за определенное время, пока потребитель работал. В данной статье мы рассмотрим несколько основных видов ваттметров.

Ваттметры находят применение в самых разных сферах промышленности и быта, особенно в электроэнергетике и в машиностроении. Кроме того ваттметры часто полезны в быту.

Их используют для определения мощности различной бытовой техники, для расчета приблизительной стоимости электроэнергии в месяц, для диагностики приборов, для тестирования сетей, да и просто в качестве наглядных индикаторов. Есть щитовые ваттметры, ваттметры в виде сетевых адаптеров, цифровые и аналоговые ваттметры.

Принцип работы данных приборов в общем виде прост: измеряются напряжение питания и потребляемый ток, а мощность определяется как произведение данных величин с учетом коэффициента мощности исследуемой цепи. Коэффициент мощности определяется по разности фаз между током и напряжением. Цифровые ваттметры отображают показания на дисплее или записывают их в цифровой форме, а аналоговые — показывают стрелкой на шкале.

Аналоговые ваттметры

К аналоговым устройства относятся ваттметры электродинамической системы. Их работа основана на взаимодействии пары катушек, первая из которых неподвижна, а вторая — подвижна, то есть может отклоняться в сторону. Неподвижная катушка связана с током, а подвижная — с напряжением.

Неподвижная катушка имеет небольшое число витков и включается в цепь измерения мощности последовательно, в то время как подвижная катушка имеет значительно большее количество витков и включается через резистор параллельно исследуемому прибору.

Чем больший ток проходит по неподвижной катушке — тем сильнее ее магнитное поле отклоняет подвижную катушку, связанную со стрелкой. Шкала прибора отградуирована в ваттах. Как вы уже поняли, здесь автоматически учитываются и ток, и напряжение, и коэффициент мощности цепи.

Схема подключения ваттметра:

Цифровые ваттметры

Цифровой ваттметр работает совершенно иначе. Ток измеряется косвенным путем по закону Ома посредством оценки падения напряжения на калиброванном шунте, а напряжение — по схеме цифрового вольтметра. Датчиком тока может быть не обязательно шунт, но и трансформатор тока.

Измеренные схемой мгновенные параметры тока и напряжения обрабатываются микропроцессором, который вычисляет на основе этих данных потребляемую мощность, а также величину суммарной электроэнергии, которая была израсходована потребителем за время проведения замеров. Результат отображается на цифровом дисплее прибора.

Аналоговые приборы часто можно встретить в виде щитовых, модульных изделий, а цифровые — в виде профессионального оборудования и портативных устройств.

Бытовой ваттметр

Очень распространенный пример простого цифрового ваттметра — бытовой ваттметр в виде сетевого адаптера — переходника. Он предназначен для наблюдения мощности потребления, а также для оперативной оценки стоимости электроэнергии в домашних условиях. Ваттметр вставляется в ту розетку, от которой обычно питается прибор, потребление которого необходимо узнать. Затем в розетку ваттметра втыкается вилка самого прибора.

По нажатии соответствующей кнопки, ваттметр начинает отсчет времени и запись количества потребленной с этого момента электроэнергии, то есть той энергии, которая была отдана через его розетку. Тут же считается стоимость электроэнергии, если предварительно задана цена киловатт-часа. Пока прибор работает а ваттметр измеряет мощность, стоимость на дисплее периодически обновляется. Ваттметры такого типа способны измерять мощности до 3600 Вт.

Стоит вставить прибор в розетку и воткнуть в него вилку — на дисплее тут же начинается отсчет времени и в режиме реального времени отображается потребляемая мощность. При помощи кнопок можно переключить отображаемый параметр с мощности — на ток, на напряжение, посмотреть пиковую мощность, минимальную мощность и т. д.

Кроме того на дисплее можно увидеть частоту переменного тока в розетке. Задав стоимость киловатт-часа электроэнергии, при помощи бытового ваттметра можно оценить стоимость электроэнергии, потребляемой холодильником, компьютером, вентилятором, кондиционером, обогревателем, водонагревателем и т. д.

Профессиональные ваттметры

Профессиональные ваттметры отличаются расширенным функционалом и повышенным классом точности. Данные приборы позволяют тестировать более простые измерительные приборы, а сами способны измерять мощности в значительно более широком диапазоне величин токов, напряжений и частот нежели бытовые.

Профессиональный ваттметр стоит дороже, как любой стационарный прибор подобного класса, просто в силу повышенных требований к точности и качеству измерений. Зачастую профессиональные ваттметры не критичны к форме тока, они могут измерять переменный и постоянный, синусоидальной, прямоугольный, пульсирующий и пилообразный токи, вычислять при этом мощность потребления с указанием коэффициента мощности и характера нагрузки (активная, индуктивная, емкостная, смешанная). Выпускаются как для работы с однофазными цепями, так и для трехфазных.

Щитовые ваттметры

Для осуществления замеров и индикации активной и реактивной мощности в сетях трехфазного или однофазного переменного тока, полезны щитовые встраиваемые ваттметры. Значение текущей мощности индикатор показывает в виде цифр на своем дисплее, который может иметь обычно до четырех разрядов для обеспечения достаточно высокой точности. Прибор имеет вид своеобразной измерительной головки, монтируемой в корпус.

Привычное применение ваттметров данного вида — индикаторные панели различных электротехнических устройств, работающих в сетях с частотой 50 Гц, то есть такие, где ваттметр установлен стационарно и больше не снимается. Возможно сопряжение ваттметра с электронными схемами, которые корректируют работу цепи в которой он установлен в зависимости от динамики активной или реактивной мощности потребления.

Ранее ЭлектроВести писали, что правительство Южной Кореи опубликовало «Четвёртую дорожную карту исследований и разработок в области приоритетных энергетических технологий», которая предусматривает повышение эффективности солнечных модулей до 24% к 2030 году и одновременно снижение их стоимости более чем вдвое.

По материалам: electrik.info.

Выбор подходящего силового прибора для приложений измерения электроэнергии

Потребность в повышении энергоэффективности электротехнической продукции стимулирует разработку более точных измерительных приборов. Современные инструменты теперь могут количественно определять дополнительный выигрыш, поскольку улучшения требуют больше работы на каждый киловатт-час. Многие электротехнические изделия сегодня, особенно двигатели (рис. 1), уже работают с КПД 95% и выше, поэтому повышение КПД является сложной, но важной задачей для производителей.Возможность измерения небольших улучшений требует анализаторов мощности, которые могут обеспечить точность и точность, необходимые для подтверждения этих важных улучшений в эффективности.

Если вы разрабатываете или тестируете электродвигатели, приводы электродвигателей с регулируемой скоростью, силовые инверторы, системы ИБП, бытовые приборы, потребительские товары или другие типы электрических устройств, вам может потребоваться выбрать прибор для точных измерений электрической мощности. Есть много инструментов, доступных из различных источников, поэтому важно понимать измерительные возможности этих предложений и то, как они связаны с измерениями, которые вам необходимо выполнить, или влияют на них.Это обсуждение рассмотрит ваши варианты и объяснит, как интерпретировать спецификации, поскольку не все производители определяют термины одинаково.

Рис. 1. Двигатель может работать с КПД 95% и выше

Основные положения

Прежде чем рассматривать конкретные типы устройств, давайте рассмотрим некоторые ключевые атрибуты измерительных устройств и то, как они влияют на общую картину:

Погрешность мощности

Каждое измерительное устройство имеет некоторую степень погрешности, поэтому точность обычно выражается в виде диапазона.В этом диапазоне инженеры рассматривают точность измерения мощности как основной показатель неопределенности основных параметров измерения, таких как напряжение, ток, фазовый угол и мощность (ватты). Эти параметры могут быть представлены с использованием таких терминов, как «гарантированная точность» и «типовая точность».

Что в данном контексте означает «типичный», когда мы говорим о ваттах? Этот термин часто вводит в заблуждение. Типичные значения обычно представляют собой справочные значения, основанные на том, что производитель ожидает от своей продукции. На практике это можно перевести как «обычно, но не всегда», «возможно», «возможно» или «возможно».Он намеренно расплывчатый, потому что типичная точность не гарантируется и не отслеживается национальным калибровочным эталоном или стандартом аккредитованной калибровочной лаборатории. Вы хотите, чтобы ваша компания основывала характеристики продукта на типичных значениях или принимала решение о покупке, основываясь на типичных характеристиках продукта? Выбирая прибор для измерения мощности, убедитесь, что заявленная точность гарантирована, а не только типовые значения.

Диапазон измерения

Еще одним потенциально сбивающим с толку фактором во многих таблицах данных является диапазон измерения.Это важно, потому что указанная точность устройства измерения мощности варьируется в зависимости от того, где измерение находится в пределах диапазона. Как правило, измерительные устройства всех типов теряют точность при работе на самом верхнем и нижнем концах своего диапазона. Следовательно, значение точности должно указывать диапазон, в котором оно допустимо; в противном случае вы не знаете, справедливо ли оно только при одном напряжении и токе, в нескольких точках по шкале или во всем диапазоне. Например, производитель может сказать, что указанная точность действительна от 1% до 130% диапазона измерения.Это предполагает высокий уровень достоверности для точных показаний от одного конца до другого. Другой может сказать, что это действительно только при чтении в средней трети диапазона. Такое устройство все еще может быть полезно, если большинство операций попадают в допустимый диапазон.

Отраслевые стандарты

Если вы выполняете тесты в рамках составления спецификаций для продуктов вашей компании, ваш дизайн и тестирование продукта должны соответствовать некоторым соответствующим отраслевым стандартам, таким как стандарты IEEE, CE, IEC и MIL-STD.Эти стандарты обычно определяют процедуры тестирования, фактические пределы тестирования производительности и результаты для различных типов продуктов. Они могут включать спецификации, касающиеся инструментов, разрешенных для использования во время внутреннего тестирования. Использование неправильного прибора для измерений, связанных с мощностью, может привести к тому, что оценка конструкции продукта не пройдет применимые отраслевые тесты на соответствие. Для сертификации может потребоваться повторное тестирование с соответствующими затратами и потерей времени, все потому, что использовался неправильный измерительный прибор.

Приборы для измерения мощности

Многие виды устройств могут измерять соответствующие единицы мощности и другие связанные параметры, но не все подходят для видов высокоточного анализа, выполняемого для такого рода приложений. Вот несколько примеров ведущих типов инструментов:

Анализаторы мощности и измерители мощности

Анализаторы мощности и измерители мощности

(рис. 2) десятилетиями использовались при тестировании электротехнической продукции, поскольку они обеспечивают точность, частотный диапазон и функции, необходимые для соответствия отраслевым стандартам испытаний и измерений. Эти приборы производят истинные измерения мощности, используя согласованные входные цепи напряжения и тока для каждого ваттметра. Они могут выполнять измерения мощности однофазных, трехфазных-трехпроводных и трехфазных-четырехпроводных измерений. Их действительность подтверждается сертификатом калибровки NIST или ISO17025 с данными испытаний, но пользователи должны проверить наличие сертификата калибровки при покупке любого типа прибора для измерения мощности.

Рисунок 2.Прецизионный анализатор мощности

Анализаторы мощности и измерители мощности

имеют различную точность измерений, ширину полосы частот и цены, чтобы обеспечить лучшее решение для приложения при сохранении бюджета. Для высокоточных измерений эффективности анализаторы мощности высокого класса могут иметь точность измерения до ± 0,01% от показаний. В зависимости от модели указанная частота измерения мощности может варьироваться от постоянного тока до 1 МГц.

Испытания электродвигателей обычно проводятся в соответствии с отраслевыми стандартами, такими как IEEE 112, NVLAP 150 и CSA C390, каждый из которых определяет методы испытаний и требования к точности измерительных приборов.Например, IEEE 112 и NVLAP 150 определяют точность измерения мощности, напряжения и тока как ± 0,2% от полной шкалы или лучше.

Для электродвигателей и частотно-регулируемых приводов, включая приводы с широтно-импульсной модуляцией, анализаторы мощности должны иметь высокоскоростные дигитайзеры высокого разрешения с функциями цифрового окна для точных измерений искаженных и флуктуирующих сигналов.

Некоторые анализаторы мощности также предлагают функции измерения гармоник. Лучшее решение — это прибор, способный измерять гармонические данные и полное гармоническое искажение (THD) одновременно с обычными измерениями мощности.Это позволяет быстро и легко выполнять контрольные измерения. Тестирование на соответствие стандарту IEC 62301, которое включает в себя измерения как амплитуды, так и THD, может выполняться некоторыми анализаторами мощности с одновременным измерением как нормальных, так и гармонических данных. Некоторые приборы также могут обеспечивать испытания на соответствие гармоник IEC 61000-3-2. Но то, что устройство может выполнять расчет БПФ, не означает, что оно соответствует требованиям IEC к измерению гармоник.

Energy Star и проверка мощности в режиме ожидания требуют измерений малых значений тока и мощности.Многие приборы не могут производить измерения тока низкого уровня в диапазоне микроампер, а некоторые — в миллиамперном диапазоне. Пользователи должны убедиться, что прибор может точно выполнять эти измерения низкого уровня. В некоторых приборах предусмотрены измерения мощности в режиме ожидания с использованием отдельных токовых соединений: одно для диапазона низких значений тока в режиме ожидания, а другое — для более высоких нормальных рабочих токов. Это неприемлемый метод тестирования, потому что нет средств для проведения непрерывных тестов продукта, поскольку переход из режима ожидания в рабочий режим требует физического изменения проводки.

Цифровые осциллографы

Некоторые цифровые осциллографы предлагают функции измерения мощности и / или программный пакет для анализа мощности на базе ПК, и большинство инженеров-испытателей имеют очень высокий уровень комфорта при работе с осциллографами (рисунок 3). Они обеспечивают базовые функции измерения, от простого анализа формы сигнала до передовых измерительных решений, но для такого рода высокоточных измерений существуют критические ограничения.

Рисунок 3.Цифровые осциллографы с функциями измерения мощности

Например, существуют ограничения разрешения, поскольку большинство осциллографов предлагают только 8-битное вертикальное разрешение, хотя более сложные конструкции могут быть 12-битными. Точность усиления также может быть проблемой, поскольку большинство из них не лучше ± 1,5%, и это только точность напряжения постоянного тока, а не точность мощности. Несмотря на широкие возможности большинства осциллографов в области высоких частот, обычно нет спецификации точности мощности переменного тока, и даже для устройств с высоким разрешением вертикальная точность переменного тока все еще не определена.

Другим недостатком является привязка входов к земле, требующая дифференциальных пробников для измерения напряжения, что отрицательно влияет на общую точность измерения. Для измерения мощности переменного тока входы осциллографа должны быть изолированы от земли, обычно с помощью дифференциального пробника. Эти пробники могут быть дорогими и могут легко добавить ошибку усиления в 1% или более, плюс ошибку фазового сдвига. Более того, общая точность измерения напряжения будет неизвестна.

Для измерения тока требуется датчик тока или трансформатор тока.Это удобно, поскольку они могут просто зажимать провод и обеспечивать изоляцию от земли. Существуют специальные пробники с выходом милливольт на ампер, предназначенные для непосредственного подключения к входам напряжения осциллографа. Тем не менее, следует проявлять особую осторожность, поскольку эти устройства также добавляют ошибку усиления, некоторое смещение напряжения и даже фазовый сдвиг. Дополнительные ошибки могут возникнуть из-за неправильной установки коэффициента масштабирования пробника в милливольтах на ампер и неправильной установки правильного диапазона напряжения для осциллографа. Все эти факторы добавляют не поддающуюся количественной оценке ошибку измерения к общим измерениям, проводимым осциллографом.

Наконец, некоторые цифровые осциллографы не измеряют мощность при определенных фазовых углах, поэтому при измерении мощности следует соблюдать осторожность. Полоса пропускания анализатора мощности не будет соответствовать полосе пропускания широкополосного осциллографа; тем не менее, полоса пропускания анализатора мощности высокого класса обычно достаточно высока, чтобы охватить большинство приложений питания, которые редко превышают 1 МГц.

Для выполнения расчетов измерения мощности многие осциллографы просто умножают два канала постоянного напряжения вместе.Это дает измерение мощности, которое является только математическим расчетом между двумя входными каналами напряжения постоянного тока осциллографа. Эта математическая функция может быть выполнена с помощью специальной прошивки, установленной в осциллографе, или с помощью программного обеспечения для проверки мощности, запущенного на ПК. Этот подход оставляет неопределенными точность переменного напряжения, тока и мощности. Это рассчитанное значение мощности может быть полезным справочным материалом, но его повторяемость неизвестна.

Все эти неизвестные факторы делают осциллограф в значительной степени непригодным для серьезного тестирования производительности.Даже с этими ограничениями он по-прежнему является хорошим инструментом для расчета эталонных значений мощности для таких приложений, как тестирование на уровне платы и на уровне компонентов схемы, а также измерения времени на схемах в продуктах.

Системы сбора данных и регистраторы данных

Многие компании, производящие системы сбора данных (DAQ) и регистраторы данных, разработали собственное программное обеспечение для измерения и анализа мощности с заявлением о том, что они предлагают лучшее решение, чем анализаторы мощности или измерители мощности.Опять же, такие утверждения могут сбивать с толку и вводить в заблуждение и привести к дорогостоящим ошибкам.

Системы сбора данных и регистраторы данных

предоставляют хорошие решения для многих различных типов измерительных приложений. Они могут смешивать различные входы, такие как термопары, а также входы тока и напряжения. Однако для электроэнергии они не обеспечивают точное измерение мощности переменного тока, соответствующее стандарту. Как и цифровые осциллографы, эти инструменты обычно измеряют два входа постоянного напряжения и используют программное обеспечение для умножения данных для расчета мощности.Это создает те же ограничения, которые описаны выше для осциллографов.

Некоторые производители приборов также предоставляют пакет программного обеспечения для испытаний двигателей для своих регистраторов данных. Поскольку эти приборы не предоставляют спецификации точности напряжения, тока или мощности, они не могут соответствовать требованиям отраслевых стандартов, таких как IEEE 112. Этот стандарт определяет точность измерения напряжения, тока и мощности для испытаний двигателей как ± 0,2% от полная шкала или лучше для цепей переменного тока, поэтому использование системы сбора данных или регистратора данных с неопределенной точностью измерения не является приемлемым решением для соответствия этому или аналогичным стандартам.

Преобразователи мощности и измерители качества электроэнергии

Другие продукты, такие как преобразователи мощности и измерители качества электроэнергии, могут обеспечить точные измерения электрической мощности. Эти инструменты контролируют линии электропередач и выдают аналоговый выходной сигнал постоянного тока, равный мощности переменного тока, измеренной на входе.

Диапазоны входного напряжения и тока предназначены для соответствия вторичным выходам измерительных трансформаторов переменного напряжения и тока, поэтому диапазоны напряжения 120 В (85–135 В переменного тока) и 240 В (170–264 В переменного тока) являются типичными.Диапазон тока обычно составляет от 0 до 5 А переменного тока. Эти погрешности преобразователя основаны на выходном токе постоянного тока в мА. Стандартные преобразователи ватт с выходом от 0 до 1 мА обычно имеют точность ± 0,5% от полной шкалы. Преобразователи мощности высокой точности с выходным сигналом от 0 до 1 мА обычно имеют точность ± 0,1% от показания плюс ± 0,05% от полной шкалы. Эти инструменты также обычно обеспечивают прослеживаемую NIST или аккредитованную калибровку ISO 17025.

Частотный диапазон этих преобразователей мощности обычно составляет от 45 до 65 Гц, поэтому выходной сигнал постоянного тока мА должен быть подключен к некоторому типу цифрового или аналогового измерителя для считывания.Следовательно, суммирование точности измерения общей мощности основано на точности преобразователя мощности плюс точность показаний измерителя. Кроме того, точность трансформаторов напряжения и тока также должна быть включена в общую картину характеристик измерения.

Таким образом, когда для тестирования продукта используются преобразователи мощности, необходимо уделять особое внимание учету всех параметров измерения, таких как точность, диапазоны напряжения и тока, а также диапазон частот. Преимущество преобразователей мощности в том, что они компактны, поэтому они могут поместиться в ограниченных местах и ​​даже могут быть установлены внутри продукта и обеспечивают возможность удаленного считывания.

Заключение

При выполнении измерений электрической мощности для тестирования продукта, расчета эффективности или соответствия различным отраслевым стандартам очень важно выбрать правильный измерительный прибор для применения. Чтобы не ввести вас в заблуждение из-за неправильных заявлений, убедитесь, что вы проверили все эти характеристики, когда делаете свой выбор:

• Является ли точность измерения гарантированной характеристикой или просто типичным значением?
• Имеется ли у прибора сертификат калибровки NIST или ISO 17025?
• Обеспечивает ли прибор истинное измерение мощности, а не расчетное значение между двумя каналами напряжения?
• Указан ли диапазон измерения, в котором применяется указанная точность?
• Будет ли прибор выполнять квалифицированные измерения мощности в требуемом диапазоне частот, например от постоянного тока до кГц или МГц?
• Указана ли точность во всем диапазоне частот?
• Может ли прибор выполнять весь спектр измерений, требуемых соответствующими отраслевыми стандартами?

Существует множество вариантов измерения электрической мощности, и каждый из них имеет свои преимущества и недостатки.Анализаторы мощности гарантируют характеристики точности и могут включать калибровочный сертификат NIST или ISO 17025, не говоря уже о других преимуществах, подробно описанных в этой статье. Правильный выбор может иметь большое значение.

Демпси обсуждает использование военного инструмента силы> ДЕПАРТАМЕНТ ОБОРОНЫ США> Новости Министерства обороны

Как заявил вчера здесь председатель Объединенного комитета начальников штабов, военный инструмент власти страны работает лучше всего, когда он используется в сочетании со всеми аспектами американской мощи.

Генерал армии Мартин Э. Демпси сказал участникам Международного форума в Тихоокеанском клубе, что этот военный инструмент является мощным, но также тонким.

В речи председателя напомнилось выражение: «Для человека, чей единственный инструмент — молоток, каждая проблема выглядит как гвоздь». Демпси сказал, что Соединенным Штатам не следует бояться использовать другие инструменты, но что будут времена, когда нации придется вбивать гвоздь, и военные предоставляют такую ​​возможность.

Генерал говорил о более серьезных последствиях для глобальной безопасности и о том, как она требует от Соединенных Штатов широкого применения военного инструмента силы.

Председатель заявил, что армия США является самой мощной, универсальной и сложной в истории. «Это также один из самых гибких и адаптируемых инструментов, имеющихся в распоряжении нашей страны и доступных нашим избранным лидерам», — добавил он. «Это должно быть связано со сложным миром, в котором мы живем.”

Генерал отметил, что простое военное присутствие может формировать поведение, указав, что ожидающее американское военное присутствие может поддержать дипломатические инициативы, оказать поддержку партнерам и союзникам и сдержать потенциальных противников. По его словам, американские военные могут обмениваться разведданными, вести разведку и обеспечивать безопасность, а американские военнослужащие могут и действительно приносят помощь в районы бедствий и доставляют гуманитарные грузы на континенты.

По словам Демпси, военные могут многое сделать, и иногда это вариант по умолчанию для руководителей, особенно если что-то нужно делать быстро.

Председатель сказал, что его работа заключается в том, чтобы предоставить гражданским избранным лидерам военные возможности. «Я должен сформулировать, как наш военный инструмент может быть использован для предоставления вариантов и достижения результатов, которые поддерживают и защищают интересы нашей страны», — пояснил он. «В частности, я должен четко понимать, каких результатов наши военные могут и не могут добиться. Я должен представить, как быстро мы сможем это сделать, как долго, с каким риском и с какими альтернативными издержками ».

«И это невозможно сделать в вакууме», — добавил он.«Я должен также подумать о том, как наши военные действия или бездействие способствуют другому важному инструменту нашей национальной мощи, и в этом заключается огромная сила соперничества Америки», — сказал он.

Демпси коснулся географических различий, которые он должен учитывать. Он отметил, что в Азиатско-Тихоокеанском регионе наблюдается рост национализма. Этот регион также готов стать двигателем экономики 21 века. «Традиционные отношения власти к власти будут определять регион и в конечном итоге определять, будет ли он реализовывать свой потенциал», — сказал председатель.

Демпси сказал, что обычная военная мощь будет иметь важное значение в Азиатско-Тихоокеанском регионе. Напротив, сказал он аудитории, волна национализма на Ближнем Востоке и в Северной Африке ослабевает с поразительной скоростью. «Мы видим, что нормы государственности вытесняются многовековой религиозной, этнической и племенной напряженностью», — сказал он. «По мере того, как регион колеблется во время разлома, который простирается от Бейрута до Дамаска и Багдада, государственная власть продолжает падать».

Председатель отметил, что использование обычных вооруженных сил в таких условиях редко дает ожидаемые результаты.«Поиск способов справиться с этим парадоксом — одна из многих стоящих перед нами задач», — сказал он.

Продолжая морскую метафору, председатель сказал, что Европа, похоже, находится в ослабленном состоянии, с желанием большего единства, с одной стороны, и инстинктом национальных интересов, с другой. По словам генерала, Европа сталкивается с угрозами транснационального экстремизма на своем южном фланге, а Россия проявляет свою мощь и разжигает этнические импульсы на периферии Восточной Европы.

«Европа приближается к переломному моменту, когда решения следовать либо инстинкту коллективных интересов, либо индивидуальным интересам могут превратить этот регион в очень опасный театр военных действий», — сказал Демпси.

По его словам, терроризм, экстремистские группировки и преступные синдикаты угрожают стабильности. К этому следует добавить кибернетику, которую Демпси назвал «самым быстрорастущим, наименее понятным и потенциально самым опасным фактором, который объединяет всех нас».

«Мы должны понять, как это влияет на все наши инструменты власти», — сказал он.

Учитывая все это, сказал председатель, военные существуют, чтобы предоставлять варианты, и эти варианты делятся на две категории: страхование и обеспечение.

Военные — это страховой полис Америки, сказал высший военный офицер страны. «Наша важнейшая задача — защитить Родину и наших граждан», — добавил он. «Мы защищаем нацию от принуждения».

По словам Демпси, военные США должны быть готовы к прямым боевым действиям в любое время и в любом месте против любого противника. «Наши противники справедливо опасаются нашего господства в воздухе, на земле и на море», — добавил он. «Когда все наши варианты остаются на столе, наша способность изменить ход событий, бесспорно, превосходит любую другую нацию.”

По его словам, американские военные также заверяют союзников, поскольку присутствие американских военнослужащих успокаивает союзников и отпугивает врагов.

По словам генерала, именно в этой второй категории — гарантиях — сегодня находится большая часть проблем. Он добавил, что Соединенные Штаты не сталкиваются с угрозой существованию, как это было во время холодной войны, и теперь союзники ищут гарантий.

В прошлом месяце Демпси посетил Афганистан, штаб-квартиру НАТО в Бельгии, Сингапуре, Объединенных Арабских Эмиратах, Саудовской Аравии и Великобритании.В каждом месте, сказал он аудитории, растет спрос на гарантии США против растущего числа угроз. «У нашего руководства растет желание помочь в поддержании международного порядка», — сказал он.

«Откровенно говоря, наша способность предоставить эту гарантию находится под угрозой из-за растущего дефицита между спросом и предложением», — добавил председатель. «Каждое действие сопряжено с более высокими альтернативными издержками — это компромисс некоторых других действий в другом месте из-за ограниченных ресурсов.Каждый выбор требует от нас оценки и принятия возрастающих рисков с широко открытыми глазами. Этот дисбаланс спроса и предложения требует, чтобы мы привели наш военный инструмент силы в равновесие с самим собой ».

По словам Демпси, армия США станет меньше, но важно, чтобы она стала более маневренной, смертоносной и сбалансированной.

«Мы хотим стать более предсказуемыми для союзников и более запутанными для противников», — сказал он.

(Следите за сообщениями Джима Гарамона в Twitter: @GaramoneDoDNews)

Правоохранительные органы как инструмент государственной власти

Более широко представлен в мире, чем любой другой U.Южное правоохранительное агентство Diplomatic Security имеет уникальные возможности для защиты американской дипломатии.

РОННИ С. КАТИПОН

Агент развертывания мобильной безопасности дежурит по периметру, пока специальные агенты DSS сопровождают наследного принца Саудовской Аравии Мохаммеда бин Найфа на встречу с госсекретарем Джоном Ф. Керри во время Генеральной Ассамблеи ООН в Нью-Йорке в 2016 году.
Государственный департамент
Специальный агент DSS готовится к прибытию дипломатического кортежа во время вечернего мероприятия в Нью-Йорке во время U.N. Генеральная Ассамблея.
Государственный департамент

За последнее столетие, по мере того как мир изменился, изменились и угрозы, которые бросают вызов непреходящим национальным интересам Соединенных Штатов: защита и продвижение глобальной безопасности, экономического процветания и демократии.

Соединенные Штаты используют дипломатические, информационные, военные и экономические (DIME) инструменты национальной власти для противодействия угрозам этим интересам. По мере появления новых угроз появляются и новые инструменты национальной власти. Министерство обороны признало три новых инструмента — финансовый, разведывательный и правоохранительный — и добавило их в парадигму, которая теперь называется DIME-FIL.Бюро дипломатической безопасности Государственного департамента играет важную стимулирующую роль в правоприменительном механизме, особенно за рубежом. В самом деле, это, пожалуй, одно из самых эффективных и важных правоохранительных органов, имеющихся в распоряжении страны.

Каждое агентство приносит свои собственные «сравнительные преимущества» для поддержки правоохранительного инструмента национальной власти. Например, ни один федеральный правоохранительный орган не может лучше расследовать угрозы родине, чем Федеральное бюро расследований, в то время как U.S. Secret Service — главное охранное агентство в мире. А Управление по борьбе с наркотиками США является образцом для внутренних и международных операций по борьбе с наркотиками. По отдельности и вместе эти и другие правоохранительные органы США вносят весомый вклад в защиту непреходящих интересов Соединенных Штатов.

Тем не менее, ни одно другое федеральное правоохранительное агентство США не представлено в мире более широко, чем DS. Почти 1000 федеральных агентов размещены в U.S. посольства, консульства, миссии, боевые подразделения США и международные организации, способность бюро глобально распространять свое влияние — либо за счет собственных средств в поддержку других федеральных, государственных и местных правоохранительных органов США; или через свою обширную сеть правоохранительных органов и партнеров правительства принимающей страны — не имеет себе равных в правоохранительном сообществе США. Это сравнительное преимущество DS и добавленная стоимость, которую он привносит в правоохранительный инструмент национальной власти.

Поскольку многие из текущих и ожидаемых в будущем угроз интересам США исходят из-за границы, DS имеет уникальные возможности помочь противодействовать им и пресекать их более эффективно, чем любое другое правоохранительное учреждение США.

Основная миссия бюро — создание безопасной и надежной среды для дипломатической деятельности США.

Уголовные расследования за рубежом

В течение последних 20 лет специальные агенты DS, назначенные за границу, также выполняли функции заместителей или помощников региональных сотрудников службы безопасности для проведения расследований.Эти преданные следователи по уголовным делам, работающие бок о бок с местными следователями по уголовным делам о мошенничестве (CFI), финансируются Бюро консульских дел департамента и работают вместе со своими коллегами из консульства, защищая целостность паспортов и виз США; поддержка уголовных расследований, проводимых другими правоохранительными органами США, штатами и местными органами власти; и выступая в качестве связующего звена с иностранными партнерами в правоохранительных органах.

DS имеет одну из крупнейших и, возможно, наиболее активных, эффективных и влиятельных глобальных программ уголовного расследования и связи в США.С. Федеральная правоохранительная система. Его агенты закреплены за более чем 100 посольствами и консульствами. Он также назначает агентов в местные отделения на местах, межведомственные совместные целевые группы по борьбе с терроризмом (JTTF) и другие федеральные правоохранительные органы и центры США; Международной организации уголовной полиции (Интерпол) в Вашингтоне, округ Колумбия, и в Лионе, Франция; а с 2015 года — Европейское полицейское агентство (EUROPOL) в Гааге. Особо следует отметить, что, пользуясь глобальным охватом бюро и уникальными взаимоотношениями внутри департамента, агенты DS являются ключевыми членами целевых групп EUROPOL, созданных для борьбы с транзитом террористов в Европе путем расследования случаев мошенничества с визами и паспортами.

Контртеррористическая работа

Программа помощи в борьбе с терроризмом — это еще одна возможность DS, уникальная для федерального правоохранительного сообщества США. Бюро предоставляет программы подготовки гражданских полицейских для повышения антитеррористического потенциала наших иностранных полицейских партнеров, и с момента своего создания в 1983 году оно подготовило более 100 000 студентов.

Недавно ATA расширилась и стала предлагать прямое обучение групп K9 по обнаружению взрывчатых веществ с иностранными партнерами в Центре валидации собак DS в Вирджинии, одном из ведущих университетов США.С. правительственные учебные центры по обнаружению взрывчатых веществ в стране. Другой недавней инициативой является Специальная программа АТА по расширению возможностей посольств и реагированию на них, которая расширяет возможности правительств принимающих стран по оказанию прямой поддержки дипломатическим миссиям США в области безопасности. Кроме того, поскольку Д.С. является профильным экспертом правительства США, когда дело доходит до программ подготовки гражданских полицейских по борьбе с терроризмом, Министерство обороны стремится к более тесному сотрудничеству с бюро по обучению гражданских иностранных полицейских агентств.

Программа бюро Rewards for Justice — еще один пример жизненно важного вклада DS в усилия правительства США по борьбе с глобальным терроризмом и его победе, а также показывает, как правоохранительные органы используются в качестве инструмента национальной власти. Общее руководство и действия RFJ лично санкционируются Государственным секретарем. С момента своего создания в 1984 году программа выплатила более 125 миллионов долларов по меньшей мере 80 лицам в обмен на важную информацию, которая не только предотвратила или успешно предотвратила акты международного терроризма, но и привлекла к ответственности некоторых из самых известных террористов в мире.

RFJ продолжает укреплять отношения между Госдепартаментом, межведомственными партнерами и Советом национальной безопасности. Кроме того, RFJ работает напрямую со стратегическими и оперативными подразделениями Министерства обороны и межведомственным сообществом, что дает DS уникальную возможность для поддержки более широких целей борьбы с терроризмом.

Во время курса операций с высокой степенью угрозы в 2014 году специальные агенты DSS тренируются по обеспечению безопасности вертолетной площадки на случай, если персонал посольства должен быть быстро эвакуирован.Этот 10-недельный курс также готовит агентов к широкому кругу ситуаций с безопасностью, влияющих на дипломатию в местах с высокой степенью опасности.
Государственный департамент

Защита людей

Специальный агент DSS по вопросам защиты находится в стороне, пока госсекретарь Джон Керри выступает с речью на конференции «Глобальное лидерство в Арктике» в августе 2015 года в Анкоридже, Аляска.
Государственный департамент

Террористы используют заложников, чтобы влиять на политику США и запугивать общественность.Недавние события, в том числе захват и казнь граждан США Исламским Государством Ирака и Леванта и последующая трансляция видеозаписей этих зверств в социальных сетях, переориентировали усилия США по противодействию этой давней угрозе. В июне 2015 года президент Барак Обама издал Указ 13696 и Директиву президента 30 о создании Объединенной ячейки по освобождению заложников, Группы реагирования на заложников и должности специального представителя президента по делам заложников.

В ответ DS расширила свою всемирную программу восстановления персонала, которая обучает У.Государственный персонал S., назначенный за границу для предотвращения и реагирования на инцидент с заложником или любой другой инцидент, в результате которого гражданин США отделяется от «дружественных сил». DS полностью интегрирован как в политические, так и в операционные аспекты усилий правительства США по восстановлению персонала; его заместитель помощника секретаря по расследованию и анализу угроз является членом Группы реагирования на захват заложников.

Конечно, основная миссия бюро — способствовать созданию безопасной и надежной среды для U.С. дипломатическая деятельность. Для этого специальные агенты DS, офицеры службы безопасности и технические специалисты, курьеры, морские охранники и местный персонал — при поддержке сотрудников государственной службы и подрядчиков — управляют множеством программ. Хотя большинство этих программ не новы, ресурсы и технологии, которые они сейчас используют, являются новыми. В их числе:

• Биометрия и полиграф для проведения местных исследований;
• Строящийся в Форт-Пикетт, штат Вирджиния, учебный центр по вопросам безопасности иностранных дел стоимостью 400 миллионов долларов, который будет проводить более консолидированную и всестороннюю подготовку гражданского персонала по иностранным делам, направляемого за границу;
• Бронетехника с улучшенной связью и противодействием;
• Центры тактических операций, привязанные к глобальным технологиям личного слежения и локации;
• Переориентация миссии морской службы безопасности с защиты секретной информации на защиту персонала миссии;
• Группа усиления морской безопасности, созданная для обеспечения повышенных тактических возможностей пересмотренной миссии MSG; и
• Транспортные средства по контракту Worldwide Protective Service стоимостью в несколько миллиардов долларов, которые обеспечивают повышенную защиту от статического электричества и передвижения на наших наиболее важных зарубежных постах.

Сотрудничество частного и государственного секторов

Консультативный совет по безопасности за рубежом отличает DS от других федеральных правоохранительных органов и, возможно, от всех других государственных органов США. OSAC, работающая в частном секторе более 30 лет, является ведущим партнерским учреждением правительства США с частным сектором, призванным содействовать сотрудничеству в области безопасности и координации между правительством и американским частным сектором во всем мире. OSAC, базирующаяся в Вашингтоне, округ Колумбия, под председательством DS, насчитывает более 4500 участников, в том числе U.S. компании, образовательные учреждения, религиозные учреждения и неправительственные организации. Он также управляет 151 страновым советом по всему миру, пятью региональными советами и семью отраслевыми рабочими группами.

OSAC хорошо зарекомендовал себя и получил высокую оценку; его участники делятся информацией и передовым опытом для обеспечения безопасности американских компаний и граждан, живущих и работающих за границей. Благодаря лидерству в OSAC и глобальной сети DS является федеральным агентством, которое лучше всего оснащено, чтобы помочь американцам за рубежом подготовиться к текущим и новым угрозам и отреагировать на них.

Правоохранительная деятельность, безопасность и военное сотрудничество

DS координирует всю деятельность правоохранительных органов и служб безопасности США на таких международных мероприятиях, как Олимпийские игры (включая Паралимпийские игры и Специальную Олимпиаду) и чемпионат мира по футболу, а также является старшим связующим по вопросам безопасности правительства США с каждым правительством принимающей страны. Старшие агенты DS уже активно планируют и координируют поддержку правоохранительных органов и служб безопасности правительства США на зимних Олимпийских играх 2018 года в Южной Корее и чемпионате мира 2018 года в России.Во время каждого мероприятия, работая вместе со своими местными коллегами, агенты и персонал DS защищают американских спортсменов, VIP-делегации и места проведения мероприятий, а также обеспечивают круглосуточный совместный оперативный центр внутри страны для межведомственного сообщества.

Своевременные аналитические данные, которыми RSO делятся с командованием комбатантов — через агентов связи DS — имеют решающее значение для формирования и обеспечения операций военной поддержки.

Министерство обороны признает правоохранительные органы инструментом национальной власти и воплощает эту поддержку в действия, поддерживая встроенные связи с федеральными правоохранительными органами, включая DS, в различных штабах боевых команд. Назначенные в офис политического советника Госдепартамента при командире комбатанта, агенты связи DS обеспечивают важную связь с глобальной сетью RSO и, через них, с правоохранительными органами и службами безопасности принимающего правительства, с которыми RSO и их местные следователи тесно связаны.

Агенты связи

DS — очень ценный ресурс правоохранительных органов для наших военных коллег. Своевременные идеи, которыми RSO делятся с командованием комбатантов — через агентов связи DS — имеют решающее значение для формирования и обеспечения операций военной поддержки.

Разработка политики

Еще одним важным показателем становления правоохранительных органов как инструмента национальной власти является участие федеральных правоохранительных органов США, включая DS, в разработке политики национальной безопасности. Как уже отмечалось, DS является ключевым политическим и операционным лидером в программе правительства США по восстановлению персонала. Бюро также является членом с правом голоса Национального консультативного совета по обнаружению взрывчатых веществ, который устанавливает политику и стандарты для программ K9 по обнаружению взрывчатых веществ на федеральном, государственном и местном уровнях.Кроме того, DS является членом с правом голоса в Управляющем совете Госдепартамента по вопросам авиации, который определяет политику и наблюдает за воздушным крылом государства, крупнейшим невоенным воздушным флотом, управляемым правительством США. Все эти роли появились за последние 10 лет.

Однако самым убедительным показателем растущей роли DS в разработке политики и ценности для руководства страны служит сам Белый дом. В 2014 году по запросу КНБ DS DS назначил в совет специального агента в качестве директора по борьбе с терроризмом, который будет управлять портфелем зарубежных угроз от имени советника по национальной безопасности и президента.Этот агент помогает формировать межведомственную политику как прямую связь между Белым домом и государством, чтобы наши национальные лидеры были полностью информированы о проблемах безопасности, связанных с нашими дипломатическими объектами, и угрозах всем американцам за рубежом, как государственным, так и частным.

DS быстро зарекомендовал себя как важный и уважаемый голос за столом. «Что думает RSO?» Сейчас этот вопрос обычно задают на высшем уровне федерального правительства при формулировании важных политических решений.

Специальный агент DS (справа) готовится к удару от студента, который посетил посольство США в Кабуле в 2011 году, чтобы изучить методы самообороны. Другой специальный агент (слева сзади) работает с другими учениками во время учений.
Государственный департамент

Как все это работает?

Агенты DS и полиция защищают дипломатию на Генеральной ассамблее ООН 2016 года в Нью-Йорке.
Государственный департамент

До сих пор я суммировал различные программы и инициативы и объяснил, как они индивидуально поддерживают цели и задачи национальной безопасности.Но некоторые читатели могут спросить, как эти программы и инициативы DS поддерживают друг друга. В частности, как они коллективно продвигают ключевые цели национальной безопасности США за рубежом? Рассмотрим следующий пример из реальной жизни.

В июле 2015 года в Кении прошел Глобальный саммит предпринимателей, на котором Президент. Обама присутствовал вместе с тысячами других участников. Саммит был важным компонентом экономической политики администрации Обамы, поэтому всего за шесть месяцев до его открытия Белый дом поручил DS возглавить координацию деятельности всего США.S. правоохранительные и охранные мероприятия с нашими кенийскими партнерами.

Учитывая ограниченность ресурсов правительства принимающей страны, нехватку времени и условия угрозы, это было огромным мероприятием. Используя свой процесс продуманного планирования и опираясь на значительный организационный опыт, полученный при поддержке крупных международных мероприятий, таких как Олимпийские игры, DS начала сложный процесс выявления и распределения возможностей каждого управления бюро для определения решений и управления рисками для мероприятия.

С точки зрения эксплуатации, сюда входило многое. Персонал DS по антитеррористической помощи, направленный до саммита для обучения кенийских коллег в стране (включая Специальную программу по расширению возможностей посольств и реагированию). Агент DS по связям с американским командованием в Африке и менеджеры программы DS по восстановлению персонала совместно со своими военными коллегами из США разработали надежные средства восстановления персонала для этого события. Кроме того, было развернуто подразделение морской безопасности, и DS открыла круглосуточный межведомственный центр тактических операций.

Общая миссия DS теперь также включает помощь в защите родины.

На стратегическом уровне программа «Награды за справедливость» была нацелена на руководство джихадистской террористической группировки «Аш-Шабааб», базирующейся в Восточной Африке, а Консультативный совет по безопасности за рубежом координировал рекомендации и информацию по безопасности для частного сектора США. Наконец, на политическом уровне агент DS, назначенный Совету национальной безопасности, играл критически важную роль, координируя усилия DS и Совета национальной безопасности.

Глобальный саммит предпринимателей 2015 года был успешным на многих уровнях по многим причинам. Для DS содействие безопасному и надежному саммиту для реализации цели национальной безопасности США было приоритетной задачей. Успех саммита стал мощным напоминанием о способности DS эффективно действовать за границей и продемонстрировал, что правоохранительные органы являются ключевым инструментом национальной власти, равно как и дипломатической, информационной, военной, экономической, финансовой и разведывательной составляющими.

Развитие DS продолжается

Правоохранительные органы, в частности DS, являются ключевым инструментом для США.Правительство С. Его глобальное присутствие, тесные связи с иностранными правоохранительными органами и партнерами по безопасности, а также поддержка деятельности правительства США во всем мире — все это ясно иллюстрирует его жизненно важную роль в обеспечении и защите наших национальных интересов за рубежом.

Персонал

DS всегда будет гордиться своей дипломатической службой и будет продолжать обеспечивать безопасную и надежную среду для ведения дипломатической деятельности США. Тем не менее, по мере того, как правоохранительный инструмент продолжает развиваться и созревать, DS будет расти.Общая миссия DS теперь также включает помощь в защите родины.

Через глобальную сеть сотрудников, включая преданных следователей по уголовным делам; всемирное партнерство с частным сектором США; поддержка усилий США по борьбе с терроризмом; национальные и оперативные программы безопасности для защиты сотрудников правительства США, командированных за границу; прямой советник политиков США; и других инициатив и программ, DS превратилась в одно из ведущих правоохранительных органов страны и признанного лидера в зарубежных операциях по обеспечению безопасности.DS продолжит добросовестно защищать граждан и интересы США дома и за рубежом для многих будущих поколений, придерживаясь той же традиции бдительности, которую она так замечательно продемонстрировала за последнее столетие.

Ронни С. Катипон, специальный агент дипломатической службы безопасности, в настоящее время работающий в Вашингтоне, округ Колумбия, начал свою карьеру на дипломатической службе в 1997 году, работая в службе безопасности государственного секретаря. Его зарубежные командировки включали Манилу, Тбилиси, Киев, Кабул (два тура) и Гаагу; его следующий пост будет в Багдаде.

Автор благодарит своих коллег, любезно предоставивших статью. Ответственность за любые ошибки или упущения несет исключительно автор. Мнения, выраженные в данном документе, принадлежат автору, а не обязательно правительству США.

Atomic Instrument

Atomic Instrument SixTen был разработан в Детройте, штат Мичиган. Первоначально для Дэна Ауэрбаха (вместе с давним бета-тестером Atomic Коллином Дюпюи) при продюсировании и записи «Ultra Violence» Ланы Дель Рей.Он запросил небольшой мощный монитор, способный выдавать полный диапазон высоких частот в «модном», винтажном корпусе, как дань любимым Altec «612». Но меньше с гораздо лучшим качеством звука.

Хотя добиться такого внешнего вида было непросто, оно того стоило. Конструкция корпуса вынудила Нормана заняться вопросами направленности и неразрушающей дифракции способами, о которых раньше не думали. Он также предназначен для чрезвычайно инертного шкафа из нескольких материалов толщиной 1,5 дюйма.

Норман конструировал и производил акустические системы «столько, сколько он себя помнит», имея обширный опыт во всех производителях драйверов и без проблем нашел надежные блоки со сверхнизким уровнем искажений, проверенные в предыдущих заказных системах.

Компактный твитер с кольцевым радиатором — это последняя разработка Фрэнка Нейлсона из знаменитой компании Scan-Speak. Том Элмхерст услышал их и назвал их «легкими».

В 6.5-дюймовом мид-басе используется бумажный диффузор с легким покрытием и массивный современный «подвесной» мотор для идеального сочетания богатства и детализации.

Установленный сзади 10-дюймовый саб-драйвер может обрабатывать гораздо больше мощности, чем другие студийные мониторы. В двигателе используется несколько медных колец для чрезвычайно низкого искажения.

В отличие от бесконечного моря безжизненных студийных мониторов, «исправленных» DSP, в SixTen используется пассивный дискретный кроссовер между средним и высокочастотным динамиками с частотой 2,6 кГц, результат 20 лет эмпирических исследований, разработок и неустанных тестов на прослушивание. Кроссовер между саб-драйвером и средними басами при 120 Гц представляет собой запатентованный гибридный пассивный и активный фильтр, который работает на линейном уровне и встроен в систему внешнего усилителя.

Усилитель также имеет элементы управления для достижения идеального баланса между средними / средними частотами. НЧ и саб-драйверы для вашей комнаты и ступенчатый обходной индуктор на основе контроля присутствия среднего диапазона для точной настройки в критической области от 800 Гц до 2 кГц.

Система укомплектована 4-канальным усилителем Ncore, который выдает 550 Вт на 2 Ом с 0,005% THD (X2) плюс 120 Вт (x2). Та же технология нашла свое применение в усилителях класса «high-end» стоимостью 50 000 долларов.

«10 из 10». -Дэйв Кобб

«Норман, ты возишь меня с ума! Я бы обязательно купил их, если бы не купил вашу большую систему ». — Вэнс Пауэлл (Вэнс позже купил 3 пары Atomic SixTens со своими партнерами Митчем Дейном и Майком Фэйи.

«Спасибо, чувак !!! Ты серьезно изменил мою карьеру с этими колонками.Я получаю больше финалов первого прохода, чем я ожидал. Ха-ха ». -Will Pugh

PMP21669 Эталонная схема питания автомобильной приборной панели с тремя выходами

См. Важное примечание и Заявление об ограничении ответственности, касающиеся эталонных проектов и других ресурсов TI.

Описание

Этот эталонный дизайн реализует решение автомобильного источника питания для использования в аналоговых измерительных кластерах, гибридных кластерах и кластерных системах отображения.Он обеспечивает выходы 5 В, 3,3 В и 1,2 В, подходящие для питания всех подсистем в автомобильной приборной панели, кластерном дисплее или автомобильном удаленном сенсорном дисплее.

Характеристики

• Эталонный проект автомобильной энергосистемы
• EMI соответствует требованиям CISPR25, класс 5
• Защита от обратной полярности
• Три выходных напряжения: 5 В, 3,3 В, 1,2 В

См. Важное примечание и заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

Схема / блок-схема

Быстро понять общую функциональность системы.

Скачать схему

Руководство по проектированию

Получайте результаты быстрее благодаря проверенным данным испытаний и моделирования.

Скачать руководство по дизайну

Устройства TI (3)

Закажите образцы, получите инструменты и найдите дополнительную информацию о продуктах TI в этом справочном дизайне.

Символы CAD / CAE

Texas Instruments и Accelerated Designs, Inc. сотрудничали друг с другом, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

Шаг 1 : Загрузите и установите бесплатную загрузку.

Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

Texas Instruments и Accelerated Designs, Inc. сотрудничали друг с другом, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

Шаг 1 : Загрузите и установите бесплатную загрузку.

Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

Шаг 3 : Откройте файл .bxl с помощью программного обеспечения Ultra Librarian.

Вы всегда можете получить доступ к полной базе данных символов CAD / CAE по адресу https://webench.ti.com/cad/

Посадочные места печатных плат и условные обозначения доступны для загрузки в формате, не зависящем от производителя, который затем может быть экспортирован в ведущие инструменты проектирования EDA CAD / CAE с помощью Ultra Librarian Reader. Читатель доступен в виде (скачать бесплатно).

UL Reader — это подмножество набора инструментов Ultra Librarian, которое может создавать, импортировать и экспортировать компоненты и их атрибуты практически в любом формате EDA CAD / CAE.

Техническая документация

См. Важное примечание и Заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

Руководство пользователя (1)

Файлы дизайна (6)

Поддержка и обучение

Выполните поиск в нашей обширной онлайн-базе знаний, где доступны миллионы технических вопросов и ответов круглосуточно и без выходных.

Найдите ответы от экспертов TI

Контент предоставляется «КАК ЕСТЬ» соответствующими участниками TI и сообщества и не является спецификациями TI.
См. Условия использования.

Если у вас есть вопросы о качестве, упаковке или заказе продукции TI, посетите нашу страницу поддержки.

Использование питания контура для технологического инструмента и тестирования контура 4-20 мА

Большинство калибраторов контура имеют источник питания контура 24 В для питания и тестирования технологических преобразователей.Это полезно для тестирования передатчика в автономном режиме от цепи, в которой они установлены, если они нуждаются в калибровке или подозреваются в неисправности. В этом режиме работы большинство калибраторов контура обеспечивают питание контура 24 В и одновременно измеряют сигнал 4–20 мА, потребляемый передатчиком.

Чтобы проверить датчик в этом режиме, включите питание контура и выберите измерение мА. Отсоедините преобразователь от контура и подключите измерительные провода к клеммам источника питания преобразователя. Соблюдайте правильную полярность подключения (черный к отрицательному, красный к положительному).

Сигнал мА, затем измеренный калибратором контура, полученный передатчиком от источника питания контура 24 В, должен представлять сигнал процесса, подаваемый на вход передатчика. Например, при подключении датчика давления с диапазоном 0–100 фунтов на кв. Дюйм, когда вход датчика давления сброшен в атмосферу, датчик должен потреблять 4 мА от источника питания и отображаться на калибраторе контура. Если к датчику подключен ручной насос и создается давление 100 фунтов на кв. Дюйм, датчик должен потреблять 20 мА и отображаться на калибраторе контура.Подключив эталон давления ко входу преобразователя и измерив ток, потребляемый преобразователем, вы можете проверить и определить характеристики и калибровку преобразователя. Например, если вы измеряете 100 фунтов на кв. Дюйм на входе датчика и измеряете 19,90 мА, датчик имеет ошибку 0,1 мА. Большинство калибраторов контура считывают как значение мА, так и% диапазона или диапазона. В предыдущем примере, если датчик потребляет 19,9 мА с примененным значением 100% (100 фунтов на кв. Дюйм), калибратор контура будет отображать оба значения 19.Значение 9 мА и 99,4%. Разница между ожидаемым 100% и найденным 99,4% измеренного значения мА указывает на то, что датчик имеет ошибку настройки 0,6%.

Еще одно применение источника питания контура 24 В — его использование для проверки замены источника питания. Если есть подозрение на наличие источника питания контура 24 В в цепи, удалите его из цепи и подключите калибратор контура на его место (соблюдайте полярность). Переведите калибратор контура в положение питания контура. Если контур работает правильно с этим тестом замены источника питания и снова работает хаотично при повторном подключении к источнику питания, изначально включенному в цепь, источник питания либо неисправен, перегружен, либо его проводка или соединения клеммной колодки нарушены.Измерьте напряжение источника питания с помощью цифрового мультиметра или калибратора контура. Напряжение должно быть стабильным 24 В. Фактическое значение может изменяться на несколько десятых вольта и при этом работать правильно, но важно, чтобы измеренное значение было стабильным и не изменялось.

Ультразвуковые очистители для латунных музыкальных инструментов

Оригинальные ультразвуковые очистители для латунных инструментов

Ультразвуковые Ультразвуковой очиститель музыки Power Corporation быстро очищает духовые инструменты и деревянных духовых инструментов всего за 2–4 минуты с использованием моющих средств на водной основе.Наш ультразвуковой очиститель музыкальных инструментов работает лучше, быстрее и безопаснее, а также это чистящее устройство способно очищать латунь, никель, серебряную пластину, Кларнетные клавиши и пластиковые. У нас даже есть ультразвуковой очиститель для латуни большого размера. Достаточно для чистки туб.

Лучший способ чистки инструментов
Узнайте, что говорят наши клиенты …

Запросить цену

Вот несколько часто задаваемых вопросов о наших ультразвуковых очистителях для музыкальных инструментов:

• Заменит ли это оборудование мои химически чистые кислоты и / или трихлорэтиленовый и перхлорэтиленовый обезжириватель?

  • Да, эта система заменяет обезжиривание паром и потребность в химикатах.Ультразвуковая очистка обеспечивает более тщательную очистку инструмента и использует экологически чистые моющие средства.

• Что такое основной процесс очистки и сколько времени он занимает?

  • Основной процесс выглядит следующим образом:
    Погрузите инструмент в ультразвуковой очиститель примерно на 2-5 минут при температуре примерно 100 F. Тщательно промойте инструмент чистой водой для ополаскивания 100 F.

• Повлияет ли эта система на лак на инструментах?

  • Не больше и не меньше, чем ваш текущий процесс очистки. Перед очисткой инструмента необходимо проверить состояние лака, прежде чем его можно будет очистить ультразвуком.

• Подойдет ли тромбон к устройству размером 39 галлонов?

  • Устройство на 39 галлонов имеет размер 18 x 32 дюйма.Разобранный тромбон поместится в этот блок по диагонали. Устройство также обрабатывает баритон. Доступны резервуары большего размера и резервуары нестандартного размера.

• Какое моющее средство вы используете в этом оборудовании?

  • Мы рекомендуем концентрат Ultra-Power 132B ^® в количестве примерно 1-2 унции. на галлон.

• Может ли эта система открепить настроечный ползун и как очистить мелкие детали?

  • Да, застрявшие настроечные слайды, которые застряли, обычно можно освободить, наполнив рог чистящим средством, а затем погрузив рог в ультразвуковой очиститель на несколько минут.Мелкие компоненты можно очистить в режиме «пароварки», поместив небольшой контейнер со щелочным моющим средством в большую ультразвуковую ванну. Ультразвуковое воздействие передается через контейнер. Чаши из нержавеющей стали прекрасно подходят для пароварки.

• Есть ли проблемы с утилизацией?

  • Вообще говоря, особых требований по утилизации нет. В некоторых местах может потребоваться добавить кальцинированную соду, чтобы нейтрализовать кислотность, перед тем, как выбросить ее в канализацию.Если есть какие-либо вопросы, обратитесь в местный муниципалитет.

• Требуется ли вентиляция?

  • Если блок используется в небольшом замкнутом пространстве, можно использовать вентиляцию, аналогичную кухонной вытяжной вентиляции, но это не обязательно. Эта система не создает опасных паров и очень безвредна для окружающей среды.

• Можете ли вы помочь мне с финансированием покупки устройства?

  • Мы работаем с несколькими лизинговыми компаниями и поможем вам найти одну.
