Трансформатор для прогрева бетона — виды и характеристики

Главная » Инструменты и материалы

В осенне-зимний период, при понижении температуры, время затвердевания бетона увеличивается, что замедляет строительство. При сильных морозах вода в растворе кристаллизуется и его качество резко снижается, при размораживании он крошится, этого допускать нельзя и работы останавливаются. Решить проблему помогут современные методики электрического разогрева смеси, для чего понадобится специальный трансформатор для прогрева бетона.

Содержание

1. Зачем прогревать бетон
2. Принцип работы
3. Виды и характеристики трансформаторов

Зачем прогревать бетон

Чтобы бетон набрал технологическую твердость, оптимальной считается температура 20ºС при относительной влажности не менее 95%. При этом критичная прочность в 70% набирается в течение суток, а полное отвердевание наступает через 28 дней. Снижение температуры замедляет гидратацию цемента и для застывания требуется больше времени.

Частичное решение проблемы – введение специальных присадок. Но при температурах окружающей среды ниже -5ºС лучшим решением является обогрев раствора при помощи электрических систем, запитанных от трансформатора. Они позволят ему быстро набрать критичную твердость при любой температуре.

Принцип работы

Понижающий трансформатор для подогрева бетона представляет собой устройство, обеспечивающее питание электродов или греющего кабеля от одно- или трехфазной сети. Он заключается в стальной кожух, и оснащается системами охлаждения, автоматического регулирования и панелью управления.

Переменный ток из сети подается на катушку высокого напряжения, по закону электромагнитной индукции через магнитопровод он возбуждает низковольтную ЭДС во вторичной катушке низкого напряжения, которая выдерживает большие токи. К зажимам подключаются греющие электроды или специальный нагревательный кабель.

Управляющий блок регулирует выходную мощность, необходимую для нормальной работы системы электроподогрева при изменении температуры воздуха. Перед катушкой высокого напряжения устанавливается предохранитель, он понадобится для отключения оборудования, если прогревочный трансформатор для бетона перегружается, или при угрозе короткого замыкания. Для контроля работы катушки низкого напряжения в ее цепь включен амперметр.

Подключение трансформатора для прогрева бетона и работа всей системы основана на свойстве проводника выделять теплоту при прохождении по нему тока. Сначала устанавливается опалубка, в которой сваривается арматурный каркас. Затем на нем раскладывается нагревательный провод ПНСВ сечением 1,2 мм, хотя есть и другие варианты, но этот дешевый и практичный. Холодные концы выводятся наружу, после чего происходит заливка и трамбовка строительной смеси.

После заливки раствора кабель подключается к станции (трансформатору) для обогрева бетона, и прогревает его до 80ºС со скоростью не более 10ºС в час. При этом время прогрева бетонной смеси зависит от температуры окружающего воздуха. Амперметр обмотки низкого напряжения все это время показывает ток 14-16 А. После достижения максимальной температуры ее опускают до 40ºС не более, чем на 5ºС в час и удерживать для достижения монолитом критической прочности.

При обогреве электродами, укладываемыми в качестве арматуры, принцип прогрева схож с проводными системами. Подключение конструкций, представляющих собой электроды, к трансформатору производится через специальный кабель. При работе следят за током в обмотке низкого напряжения, поскольку при затвердевании бетона, электрическое сопротивление повышается и ток уменьшается.

Виды и характеристики трансформаторов

При выборе агрегатов для прогрева бетона учитываются основные технические и эксплуатационные характеристики трансформаторов:

• максимальная мощность;
• выдаваемое напряжение;
• система охлаждения;
• наличие управляющей автоматики.

Трансформаторы бывают с воздушным охлаждением от окружающей среды и устройства, тепло от обмоток которых отводится минеральным маслом. Вторые агрегаты мощнее и надежнее.

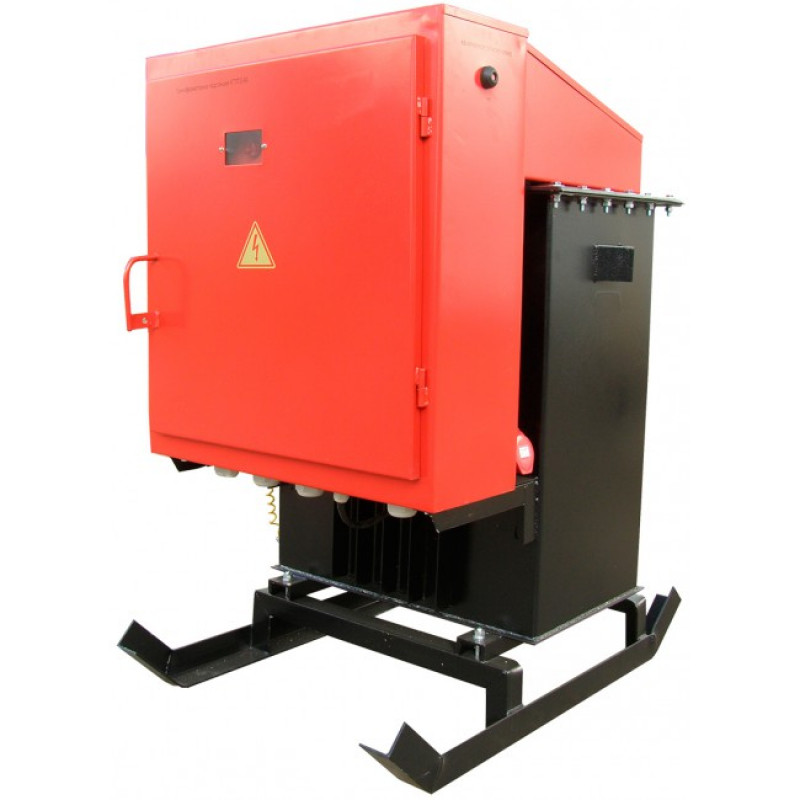

КТПТО-80

Популярный трансформатор для быстрого прогрева бетона – КТПТО-80 с масляным охлаждением. Он работает от трехфазной сети на 380 В с мощностью 80 кВт. Он обогреет до 40 кубов бетона при температурах от -40 до 10ºС.

К его достоинствам относят простоту, возможность подключения другого оборудования. При больших объемах прогреваемого бетона – условие параллельной работы трансформаторов – достаточная мощность внешней сети.

Среди недостатков отмечают громоздкость и необходимость регулярного ТО. Модернизированные варианты имеют меньшие габариты и вес, оборудуются системами автоматического контроля.

СПБ-20

Трансформаторная подстанция для прогрева бетона с сухим воздушным охлаждением. Подключается к сети с напряжением питания 380 В, мощность до 20 кВт. Отлично справляется с небольшими объемами до 20  кубометров. Рабочие температуры находятся в диапазоне -40ºС-+5ºС.

Достоинством относят небольшую массу и габариты, надежную систему защиты, неприхотливость. Недостаток – ненадежные переключатели регулировки напряжения сети.

ТСДЗ-63/0.38

Трансформатор двухобмоточной конструкции с выходной мощностью до 63 кВт. Рассчитан на длительную эксплуатацию в широком диапазоне температур от -45ºС до +20ºС. Отличается небольшим весом и габаритами.

К преимуществам относят наличие воздушной системы охлаждения с принудительной вентиляцией, качественную защитную автоматику. К недостаткам – выход вентилятора системы охлаждения останавливает работу трансформатора.

ТСДЗ-80/038 УЗ

Трансформатор для прогрева бетона ТСДЗ-80/038 УЗ имеет сравнительно небольшие габариты и массу, мощность 80 кВт, подключается к трехфазной сети. Принудительное охлаждение обмоток обеспечивается двумя вентиляторами, встроенными в корпус.

К достоинствам относят возможность подключения автоматики, к недостаткам зависимость от работы вентиляторов, отсутствие регулировки выходного напряжения.

ТСЗП-80/0.38

Конструкция этого трансформатора обеспечивает шесть ступеней напряжения в диапазоне 45-100В. Это обеспечивает эффективное управление процессом прогрева бетонного монолита. Система естественного охлаждения облегчает конструкция и является одним из преимуществ этого оборудования. К недостаткам этого оборудования относят недостаточно стабильную работу автоматики.

Прогрев бетона трансформатором, стоит дорого, поскольку на это расходуется много электроэнергии. Но это окупается преимуществами данной методики:

• Возможность круглогодичного выполнения строительных работ;
• Увеличение прибыли за счет сокращения сроков не в ущерб качеству;
• Повышение конкурентоспособности на рынке;
• Рациональность организации рабочей силы и логистических потоков;
• Гарантия высокого качества готового бетона;
• Уменьшение доли присадок в растворах, что ведет к их удешевлению.

Выбор трансформатора осуществляется в зависимости от объема прогреваемого бетонного раствора. При необходимости подключаются несколько подстанций, обеспечивающие равномерное повышение температуры в монолите.



Рейтинг

( 1 оценка, среднее 5 из 5 )

0 4 701 просмотров

Понравилась статья? Поделиться с друзьями:

Какой выбрать трансформатор для прогрева бетона: масляный или сухой

Строительные специалисты знают — воспользовавшись услугой «аренда трансформатора для нагрева бетонной смеси», можно заниматься сооружением конструкции в зимний период так же оперативно, как и в летние месяцы. Применение такой техники способствует борьбе с основной помехой созревания бетонного материала — холодные условия. Низкие показатели температуры показатель способствуют долгому созреванию раствора.

Темп схватывания материала напрямую зависит от его температуры. Залитая смесь, нагретая до 15градусов по Цельсию, набирает марочную прочность через 30дней. Для ускорения процесса гидратации к сроку 8-11дней, необходимо нагреть бетонный раствор до 25градусов. Оформив в аренду трансформаторную установку с подходящей мощностью прогрева, и обеспечить 50градусный температурный режим, срок созревания материалы сократиться до 24-36часов.

Предложение от профессионалов «МОСПРОКАТ»

«МОСПРОКАТ» — компания, в которой можно оформить аренду трансформаторную станцию нагрева бетонной заливки на выгодных условиях — в каталоге предлагается специальная техника с различными техническими характеристиками по доступной цене.

Оборудование для нагрева бетонного раствора используется для транспортировки электроэнергии на определённые расстояния со снижением технических потерь с целью передачи тепла конечному материалу. Они работают по принципу преобразования, трансформируя электрическую энергию одного параметра в другое измерение за счет электромагнитной индукции. Для этого электрическая энергия, полученная от устройства по шинам, подается для повышения и дальнейшей передачи.

Если вы никак не можете определиться с типом устройства, то мы готовы предложить квалифицированную помощь. Сегодня рассмотрим такую тему, какой трансформатор выбрать в аренду для прогрева бетона — масляный или сухой, подходящий для проведения спланированных работ на площадке.

Аренда трансформаторной станции прогрева бетона — выбор параметров

Наша команда готова помочь вам получить нужную вам спецификацию трансформатора, начиная от требований к конструкции, сборке и установке. Однако существует ряд важных принципов, касающихся электрических трансформаторов, которые важно знать перед арендой.

В процессе поиска подходящего агрегата следует изначально принять во внимание такие параметры, как мощность, производительность, надежность, эксплуатационный срок и система охлаждения. Рассмотрим их подробнее:

1. Мощность — критерий, являющийся основным, именно на него стоит ориентироваться в процессе выбора техники. Выбор модели с показателем мощности величиной 20кВт резонен для поддержания температурного режима бетонного материала на площадке до 15м3. Установка с показателем мощности величиной 40кВт способна выполнить прогрев залитого раствора объёмом 30м3. Для частного сооружения объектов такие параметры мощности вполне достаточны. Для строительства конструкций, объём которых не превышает 45м3 желательно использовать трансформаторное оборудование для нагрева цементной смеси мощностью 63кВт. Для поддержания темперного режима объёма около 60м3 бетонной заливки до момента созревания потребуется аппарат с потребляющей мощностью 80кВт. С прогревом смеси объемом до 75м3 справится техника с показателем мощности 100кВт.
2. Производительность. КПД трансформатора определяется как отношение полезной выходной мощности к входной мощности. Входная и выходная мощность измеряются одним и тем же блоком. Его единица измерения Ватты или кВт.
3. Количество фаз. При выборе трансформатора, необходимо определиться с количеством фаз — требуется ли 1-фазный либо 3-фазный агрегат — это будет зависеть от используемого оборудования. Например, в частном строительстве используется однофазный трансформатор, тогда как трехфазные модели более распространены в крупных компаниях, а также в некоторых отраслях промышленности.
4. Показатель сопротивления. Процентное сопротивление трансформаторного оборудования — это падение напряжения при полной нагрузке из-за сопротивления обмотки и реактивного сопротивления утечки, выраженное в процентах от номинального напряжения. Это также процент от нормального напряжения на клеммах, необходимого для циркуляции тока полной нагрузки в условиях короткого замыкания.
5. Напряжение. При выборе техники необходимо знать входное (первичное) напряжение и выходное (вторичное) напряжение — зависит от источника питания, напряжения используемого оборудования. Например, входное (первичное) и выходное (вторичное) напряжения различаются в зависимости от входящего источника питания и требуемого выхода.
6. Частота — показатель, обычно определяемый источником питания. Иногда входная частота отличается от требуемой выходной частоты. Представленное в нашем каталоге оборудование функционирует на частоте 50Гц.
7. КВА показатель. Важным фактором параметров трансформатора является определение размера и характера нагрузки. Параметры трансформатора в кВА рассчитываются на основе данных о напряжении первичной или вторичной обмотки и силе тока. После того, как вы определили максимально требуемую нагрузку, на её основе вы можете выбрать подходящий трансформатор.
8. Среда использования. Очень важно знать, где будет эксплуатироваться трансформатор — внутри или снаружи, в опасной зоне или вблизи жилого района. Большинство трансформаторов, которые используются на открытом воздухе, заполнены жидкостью, чтобы защитить обмотку от элементов.
9. Рабочая температура — играет важную роль в конструкционных параметрах агрегата. Понимание рабочих температур окружающей среды обеспечит учет рабочих температур в процессе подбора модели.
10. Требования к пространству. Важно отметить, какие физические размеры требуются. Часто трансформаторы имеют сердечники стандартных размеров, однако при необходимости можно заказать трансформатор с учетом требований ограниченного пространства.
11. Метод охлаждения. Охладительная система — важный момент при выборе, от которого зависит эксплуатационный срок техники. В процессе изнашивания изоляции агрегата параллельно сокращается срок службы машины. Поэтому необходим соответствующий метод охлаждения системы, способной равномерно рассеивать излишнее тепло, которое вырабатывается в трансформаторной установке.

Система охлаждения — масляный или сухой трансформатор

Производителями предлагаются несколько типов трансформаторов, которые имеют свои плюсы и минусы. Вообще говоря, для трансформаторов среднего размера блоки можно разделить на маслонаполненные (жидкостные) или сухие (твердотельные). Как следует из терминов, масляные трансформаторы используют легковоспламеняющиеся жидкости — обычно минеральное масло. В трансформаторах сухого типа не используются легковоспламеняющиеся жидкости, а для обеспечения низких рабочих температур используется прочная изоляция.

С первого взгляда можно предположить, что блоки сухого типа, будучи твердотельными и не требующими горючих жидкостей, будут лучше масляных моделей. Это не всегда так, поскольку тип масляного агрегата имеет эффективную производительность, долговечен и обладает более надежными возможностями перегрузки. Однако маслонаполненные блоки имеют свой собственный набор ограничений — например, масляные модификации не подходят для использования внутри помещений.

Конструкционные особенности систем сухих и масляных установок

Главной причиной, почему операторы отдают предпочтение сухим модификациям вместо масляных образцов, является сокращение расходов. Модели с сухим типом охлаждающей конструкции требуют минимальных действий при ремонте или проверках, нежели модификации с масляной системой, так как в них не применяется изоляционная жидкость. Однако отсутствие периодического обслуживания данной техники приведёт к непредвиденным последствиям.

Многие пользователи заявляют, что работа сухих трансформаторных приборов стабильнее, эффективнее и безопаснее масляных установок — оба типа оборудования отличаются несколькими принципиально важными факторами.

Изоляция трансформаторной станции масляного типа

Трансформаторный агрегат масляного типа состоит из внешней и внутренней изоляции жидкого и твердого вида:

• Внешняя изоляция размещается снаружи трансформаторного корпуса, создается благодаря воздушным зазорам между корпусом и вводом;
• Внутренняя изоляция: основная (от заземленных частей сердечника, обмотки до бака и между обмотками) и продольная (между разными точками обмотки и витками) изоляция.

Масляный тип изоляционной системы трансформаторного устройства для прогрева бетона предназначен для защиты вводов, обмоток, витков, переключателей и дополнительных компонентов. Современные модели оборудованы комбинированной изоляцией — масляными перегородками изоляционного типа в частичном сочетании с твердой изоляцией в некоторых частях. Комбинированная система способна обеспечить полную и максимально эффективную изоляцию.

Преимущества и недостатки масляных станций

В масляных трансформаторах для охлаждения используются горючие жидкости, что делает их очень подходящими для эксплуатации вне помещений. Современные достижения в технологии маслонаполненных трансформаторных установок заменяют горючее масло более стабильными (менее воспламеняемыми) жидкостями, что позволяет использовать оборудование в местах со строгими экологическими стандартами.

Независимо от типа используемой жидкости масляные образцы станций прогрева бетона обеспечивают лучшее охлаждение, нежели сухие трансформаторы, поскольку жидкость является более подходящей средой для охлаждения. Высокоэффективные механизмы охлаждения также превращаются в меньшие и более компактные устройства. Возможно, самым большим преимуществом маслонаполненного распределения энергии является то, что блоки могут работать с более высокими номиналами.

Сердечник трансформатора и его обмотки в процессе работы греются, следовательно, изоляция должна способствовать распределению тепловой энергии для непрерывного и продуктивного охлаждения. Масляный тип изоляции, обладая высокими диэлектрическими характеристиками, за счет циркуляции масляной жидкости способен обеспечить результативное и интенсивное охлаждение.

Изоляция трансформаторной станции сухого типа

Сухая изоляция трансформаторной станции прогрева бетонной смеси представляет собой современную технологию, где применяется воздушное охлаждение. Такие агрегаты эксплуатируются на строительных площадках, где главный фактор — это безопасность. Мощность трансформаторов сухого типа составляет от 20кВт до 250кВт, модели могут оснащаться естественным либо принудительным охлаждением.

В сухих трансформаторах обмотки низкого и высокого напряжения (HH и BH) расположены в защитном кожухе. Подобные модели эксплуатируются на сухих объектах закрытого типа, где показатель влажности не превышает 78%. Благодаря контакту с воздухом в изоляцию вносится влага, а избыточная влажность способна вызвать необратимые процессы с преждевременным износом техники. Специальное лаковое покрытие на обмотках понижает их способность впитывать влагу.

Преимущества и недостатки станций сухого типа

Все сухие трансформаторы имеют как преимущества, так и недостатки.

По сравнению с масляной изоляцией воздушная изоляция слабее. Требования к качеству защиты обмоток сухих трансформаторов для прогрева бетона значительно строже.

Трансформаторы сухого типа нуждаются в изоляционной системе, способствующей циркуляции воздуха для охлаждения. Из-за этого устройства используют большие катушки, чем маслонаполненные модели с такими же номинальными значениями напряжения/мощности. В вариантах сухого типа используется больше материалов, что приводит к более высоким затратам.

Что касается производительности, блоки распределения питания работают при более высоких температурах, поскольку механизмы естественного охлаждения не всегда постоянны и могут легко зависеть от окружающей среды. Эти недостатки приводят к более короткому сроку службы — от 15 до 25лет для сухих трансформаторов по сравнению с 25 до 35лет для жидкостных моделей.

Конструкция с открытой обмоткой имеет специальные каналы для отвода тепла путём конвекции, достаточного для охлаждения системы. Однако окружающая среда создает множество рисков и осложнений при техническом обслуживании трансформатора.

Сухие трансформаторы с цельнолитыми и литыми обмотками являются электрически и физически прочными и экологически безопасными, поскольку они не выделяют вредных или опасных веществ.

Недостатки:

• При большой массе изоляционного материала могут быть физические или электрические неровности, вызывающие частичные разряды;
• Охлаждение обмоток ВН может быть затруднено;
• Резкий перепад температур и перегрев представляют опасность.

Почему при таком большом количестве недостатков сухих трансформаторов, они все еще существуют?

1. Прерогатива трансформаторных станций сухого типа — эксплуатация внутри помещений и на объектах, которые очень подвержены рискам возгорания.
2. К станциям сухого типа предъявляются меньшие нормативные требования к установке, эксплуатации и техническому обслуживанию — меньше правил пожарной безопасности, которые принимаются во внимание в процессе эксплуатации.
3. Распределение мощности оборудования сухого типа может быть установлено ближе к целевой области из-за меньшего риска, связанного с возгоранием, что приводит к более низким затратам — меньше материалов/кабелей, необходимых для подключения установки.

Техническое обслуживание масляных трансформаторов

Сосредоточившись на обслуживании, маслосодержащие модели подлежат периодическому анализу масла в дополнение к очистке, общему осмотру рабочих компонентов. Ремонт масляного трансформатора считается менее дорогостоящим. Масло требует регулярного контроля и замены.

Современные технологии позволяют очищать отработанное масло и повторно использовать его. Процесс замены или очистки масла должен соответствовать инструкциям и инструкциям по эксплуатации трансформатора. Помимо очистки и регенерации масла, может потребоваться сушка и дегазация системы изоляции. Влага и газ, а также другие примеси вредны для всей трансформаторной станции и должны быть удалены, как только обнаружено их наличие.

Техническое обслуживание сухих трансформаторов

С точки зрения технического обслуживания, поддержание станций сухого типа для прогрева бетонного раствора в идеальном рабочем состоянии предполагает постоянный осмотр. Операторы должны внимательно проверять и очищать решетки, жалюзи или щели, чтобы убедиться, что они не заблокированы посторонними предметами. Игнорирование таких действий может привести к перегреву машины. Преимущество данного аспекта в сухих трансформаторных станциях — необходимость выполнять рутинный анализ масла исчезает.

Сухие и масляные станции прогрева бетона от «МОСПРОКАТ»

Компания «МОСПРОКАТ» предлагает быстрое, эффективное и комфортное решение проблемы нехватки трансформаторных станций для нагрева бетона. В нашем ассортименте представлены такие марки трансформаторных установок:

1. СПБ;
2. ТСДЗ;
3. ТСЗП;
4. КТПТО.

СПБ — Станции прогрева бетона

Трансформаторные установки модификации СПБ используются с целью нагрева бетонных растворов в зимнее время года.

Действие оборудования СПБ заключается в изменении уровня напряжения в электро питающей сети и превращении электрической в тепловую энергию.

Преимущественные характеристики СПБ:

• Наличие воздушного типа охлаждения обмотки, поэтому масса и стоимость техники намного меньше. Естественная система охлаждения не оказывает влияние на эксплуатационные особенности.
• В процессе эксплуатации оборудования есть возможность выбора способа подсоединения обмоток и настройки количества витков вторичной обмотки;
• На корпусе размещены три амперметра, контролирующие ток, который проходит по каждой фазе;
• Внутри корпуса вмонтирован выключатель-автомат — идеальная защита от токов сетевой перегрузки и коротких замыканий.

ТСДЗ — Трансформатор силовой двухобмоточный закрытый

Основная функция трансформаторных 3-фазных установок серии ТСДЗ — электрический прогрев бетонного раствора и мерзлого грунта. Настройка температурного режима нагрева осуществляется в ручном режиме либо блоком автоматики в зависимости от модели. Эксплуатация оборудования ТСДЗ предоставляет возможность сократить время созревания бетонной заливки и подготовить мерзлый грунт к обработке.

Преимущественные характеристики ТСДЗ:

• Наличие принудительной циркуляции воздуха;
• Агрегаты оборудованы исключительно алюминиевой обмоткой;
• Для дополнительного охлаждения конструкция предусматривает наличие вентилятора;
• Длительная работа при температурном режиме до -40градусов по Цельсию.

ТСЗП — Трансформатор силовой закрытый для прогрева

Мощность силовых закрытых станций ТСЗП для прогрева бетонной конструкции достигает 80кВт. Техника защищённого исполнения, оснащённая системой естественного воздушного охлаждения, предназначена для электрического нагрева и термообработки бетонного раствора либо мерзлого грунта на строительных объектах.

Трансформаторные установки серии ТСЗП рассчитаны для эксплуатации под навесом либо в помещениях закрытого типа при следующих условиях:

• температура окружающей среды от +20градусов до -45градусов по Цельсию;
• относительная влажность воздуха не должна превышать 81%;
• расчётный объем прогреваемого бетона составляет 25-40м3;
• средний расход провода ПНСВ-1,2 составляет 60м на 1м3 бетонного раствора.

КТПТО — Комплектная трансформаторная подстанция для термообработки

Мощность трансформаторной установки КТПТО для прогрева бетонной конструкции начинается от 80 кВт. КТПТО являются подстанциями наружной установки, предназначаются для прогрева и электрической термообработки бетонной заливки либо мерзлой почвы. Оборудование укомплектовано автоматической настройкой температурного режима, производительность — 160м3 бетона за 12часов.

Модели КТПТО оборудованы специальными элементами, благодаря которым обеспечивается:

• индикация электрического напряжения на вводе 380В;
• защита от перегрузок питания и коротких замыканий сети;
• функциональное управление в ручном и автоматическом режиме;
• индикация наличия напряжения в управленческих цепях.

Какой тип вам подходит — масляный или сухой трансформатор

Масляный и сухой трансформатор — оба типа широко используются для распределения энергии среднего масштаба. Преимущества каждого типа сводятся к требованиям к месту назначения, проекту/конечному пользователю, размеру трансформатора/требованиям к мощности, потерям и затратам.

Для эксплуатации в помещениях подойдут трансформаторы сухого типа. Даже если они больших размеров и не удобны для пространства, то соблюдение правил пожарной безопасности менее жесткое. На площадках с более высокими требованиями к нагрузке и наружным распределением электроэнергии могут эксплуатироваться маслонаполненные агрегаты.

Чтобы получить максимальную отдачу от обоих типов, рекомендуется рассмотреть возможность применения трансформатора жидкого типа, в котором используются негорючие или менее горючие жидкости. Это позволит предприятиям обойти определенные правила пожарной безопасности, получая при этом надежную трансформаторную станцию.

Заключение

Несмотря на определенные преимущества сухого и масляного варианта, именно модели с масляной системой охлаждения остаются более универсальными. Можно с уверенностью сказать, что вопреки распространенному заблуждению масляные трансформаторы на самом деле более экономичны, поскольку общие эксплуатационные расходы ниже, чем у сухих трансформаторов. Оформить аренду трансформаторной станции сухого или масляного типа для прогрева бетонной смеси в компании «МОСПРОКАТ» можно оформить в один клик!
