Кабельный тестер-трассоискатель Mastech MS6812 и его доработка

Здравствуйте. В своём сегодняшнем обзоре я расскажу о кабельном тестере-трассоискателе Mastech MS6812. С его помощью можно отследить как проложен провод, искать повреждения в автопроводке, в сетевой проводке, телефонных и компьютерных сетях, а также проверить состояние, целостность и полярность телефонных линий. В конце обзора вас ждёт доработка трассоискателя, для получения на выходе передатчика двухтонального сигнала, что намного облегчает поиск. Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 6 декабря. 11 декабря магазин выслал товар почтой Швеции и 17 января я забрал из отделения связи — вот такой пакет:

Пакет

Mastech MS6812 поставляется в красочной картонной коробке:

На обратной стороне которой — нанесены технические характеристики тестера:

Сам тестер упакован в удобную сумочку из плотной ткани на застёжке-молнии:

В комплект, помимо тестера входит инструкция на английском языке:

Инструкция

Вот ссылка на инструкцию на русском языке.

И, прежде чем мы перейдём к рассмотрению устройства тестера – его краткие технические характеристики:

Характеристики
Бесконтактный трассоискатель состоит из передатчика и приемника сигнала
Прослеживание трассы прокладки кабеля
Нахождение провода
Тестирование отсутствия обрыва
Обнаружение места обрыва
Телефонная линия: определение полярности, целостности линии, состояния линии (свободно, занято, вызов)
Посылка простого однотонального сигнала по проводам
Генерируемая частота: 1,5 кГц
Диапазон частоты приемника: 100 Гц … 300 кГц
Питание: батарея — 2 шт. х 9 В тип 6F22

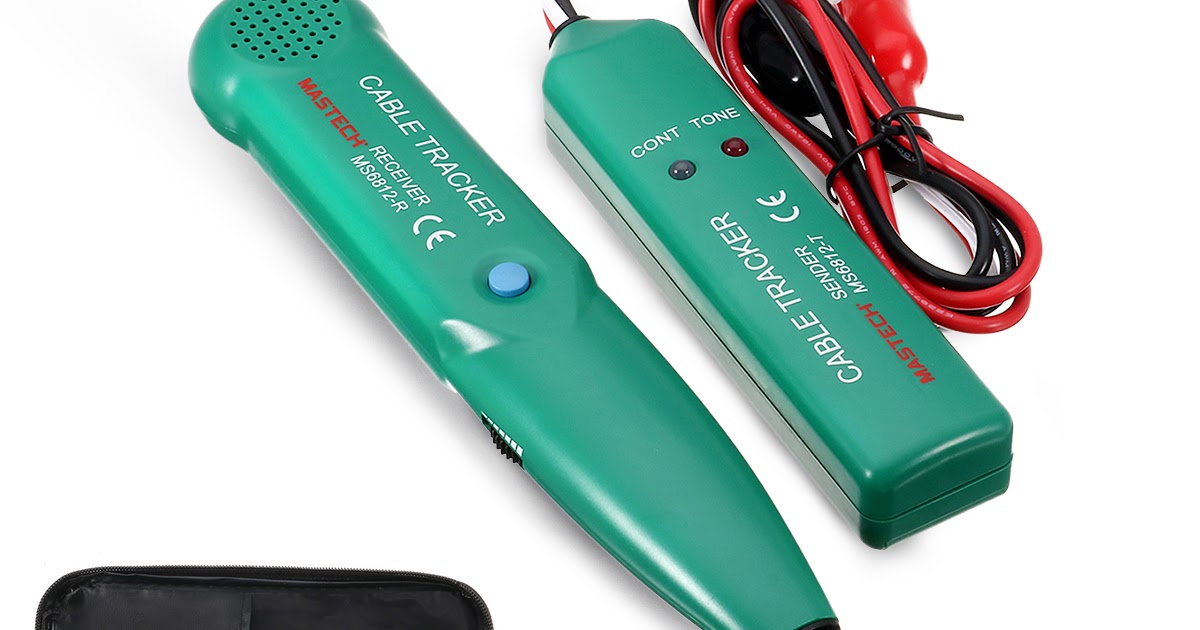

Комплект поставки: приемник, передатчик, комплект батарей, мягкий чехол, инструкция по эксплуатации
Размеры передатчика: 145 х 35 х 25 мм
Размеры приемника: 238 х 43 х 26 мм
Масса передатчика: 87 г
Масса приемника: 71 г
Масса комплекта с упаковкой: 410 г

Приёмник:

На верхнем конце приёмника расположена антенна, которой нужно вести вдоль провода, кабеля или жгута.

На боковой стороне приёмника расположен регулятор громкости:

И стандартный разъём 3,5 для подключения наушников, что особенно удобно в шумных помещениях:

С верхней стороны приёмника расположены динамик и кнопка включения:

Кнопка без фиксации. Приёмник работает пока удерживается кнопка.

С нижней стороны находится отсек для батарейки типа «Крона». Для доступа к батарейке следует открутить саморез фиксирующий крышку батарейного отсека:

Батарейка входит в комплект.

Вскроем приёмник.

Динамик:

Плата приёмника:

Приёмник собран на базе УНЧ LM386:

Плата с обратной стороны:

Перейдём к передатчику:

Сверху на передатчике находится два светодиода.

«CONT», с изменяемым цветом – служит для проверки полярности, целостности и состояния (занята/свободна/вызов) телефонной линии. Это подробно написано в инструкции на тестер.

«TONE» — мигающий светодиод, индицирующий включённый режим TONE, при котором в проверяемый провод или линию подаётся тональный сигнал генератора, который принимает приёмник.

С нижней стороны передатчика находится батарейный отсек:

Питается передатчик, также, как и приёмник — от батарейки типа «Крона». Только в передатчике пришла севшая батарейка, которая потребовала замены, что странно. При замере потребления передатчика в положении переключателя «OFF» — потребление полностью отсутствует.

На боковой стороне находится переключатель «СONT» — «OFF» — «TONE». Соответственно, он переключает режимы работы передатчика: проверка телефонной линии/выключено/генератор.

Выходами передатчика являются два «крокодила» подключаемые к исследуемой линии или разъём RJ-11, который позволяет подключать передатчик к телефонным розеткам, а при наличии переходников – к плинтам и прочему. Например, можно использовать переходники от телефонной трубки связиста, которую я здесь рассматривал.

Вскроем передатчик:

Передатчик устроен на базе HEF4069UBT, состоящем из шести элементов «НЕ», или инверторов:

И, как вы можете видеть – на плате, помимо переключателя режима работы, находится ещё один переключатель. Это дискретный переключатель громкости.

В интернете нашлась схема тестера:

Для доработки – нас интересует передатчик, названный на схеме генератором. Там указана другая микросхема, но это просто аналог. Русский аналог – это К561ЛН2. Поэтому разницы нет никакой.

Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;

DA 1.3 и DA 1.4 – выходной каскад;

DA 1.5 и DA 1.6 – генератор тона.

Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:

Теперь при вот таком положении переключателя, который не выведен наружу:

Мы имеем двухтональный генератор, при переключении переключателя – однотональный. При желании можно, найдя подходящий ползунок, вывести переключатель наружу. Но я не стал этого делать, так как двухтональный сигнал намного легче идентифицируется и более удобен в работе.

Кратко о том, как пользоваться генератором. Подключаем крокодилы передатчика к проверяемой паре, если нужно проверить один провод – подключаем красный крокодил к проводу, а чёрный – к земле (в автомобиле – к массе) при этом провода должны быть обесточены.

Затем, в зависимости от того, что нам требуется найти концы или обрыв, идём к окончанию провода, включаем приёмник и проводя антенной над проводами, по сигналу генератора находим нужные. Для поиска обрыва – ведём антенной вдоль трассы прохождения провода и смотрим, когда пропадёт сигнал генератора.

Также можно искать скрытую проводку 220 вольт. Для этого даже не нужно обесточивать проводку и использовать передатчик. Достаточно приёмника. Проводка довольно точно определяется по фону переменного тока 50 Герц.

Ну и о наводках на соседние провода. Вот тут двухтональный генератор – показал себя просто отлично. Приведу пример. Недавно нужно было выдать номер на старую, давно неиспользуемую розетку в многоэтажном здании. Документации никакой не сохранилось. Пара на розетку уходит с плинтов вот в таком пуке кабелей:

И найти пару традиционным методом занимает довольно много времени, ещё и у телефонной розетки нужно найти и обычную розетку для подключения генератора.

Телефонные кабели идут по зданию, на этажи, в общей куче с электрическими кабелями, сигнализацией, и сетями передачи данных.

Подключаем передатчик к телефонной розетке, и проводим антенной приёмника над плинтами. Плинт был найден моментально. Медленно проводим антенной над парами плинта и находим искомую пару. Все поиски, вместе с беганьем по этажам, для подключения передатчика, заняли пять минут.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Кабельный тестер трассоискатель ms6812 схема. Кабельный тестер-трассоискатель Mastech MS6812 и его доработка

Кабельный тестер-трассоискатель Mastech MS6812 предназначен для нахождения отдельного провода или кабеля и прослеживания их пути прокладки в кабельной линии без повреждения изоляции.

С помощью MS6812 можно легко найти скрытую проводку электрических и телефонных кабелей, найти место обрыва поврежденного кабеля, наличие целостности провода (прозвонить кабель), детектирование тонового сигнала и определение полярности в телефонной линии, а также определение состояния линии (Занято, Вызов, Свободно).
Основные функции:

Дополнительная информация
  • Проверка целостности кабеля
  • Получение сигнала кабеля или обмотки (телефонная линия)
  • Определение состояния работы телефонной линии (свободно, занято, набор номера)
  • Посылает одиночный сплошной или двойной переменный сигнал на точку на кабеле или обмотке
  • Частота посылаемого сигнала: 1.5кГц Получаемая частота: 100Гц~ 300кГц
  • Выход приемника (сигнал прямоугольной формы): одиночный (1500Hz) или двойной (1300 - 1500Hz)
  • Проверка качества работы кабеля

Mastech MS6812 хороший помощник специалистам по прокладке, обслуживанию и ремонту телефонных линий. Кабельный тестер состоит из приемника и передатчика. Передатчик генерирует синусоидальный сигнал частотой около 2кГц и снабжен соединительными проводами красного и черного цвета и стандартным 4-х проводным телефонным кабелем с вилкой. Приемник состоит из высокочувствительного сенсора и усилителя.

Для поиска проводки достаточно включить передатчик, черный провод подключить на корпус или на массу, а красный провод к исследуемой цепи. Приемник необходимо поднести к исследуемой линии, громкость звука будет наибольшая около искомого проводника. Регулятор уровня звука в приемнике позволяет увеличивать чувствительность и настраивать прибор на конкретные условия работы. При необходимости можно использовать наушники, для этого предусмотрен специальный разъем. Питание осуществляется с помощью батареи 9В.
Основные характеристики:

Питание

2х9V 6F22 батарея

Размер приемника

Здравствуйте. В своём сегодняшнем обзоре я расскажу о кабельном тестере-трассоискателе Mastech MS6812. С его помощью можно отследить как проложен провод, искать повреждения в автопроводке, в сетевой проводке, телефонных и компьютерных сетях, а также проверить состояние, целостность и полярность телефонных линий. В конце обзора вас ждёт доработка трассоискателя, для получения на выходе передатчика двухтонального сигнала, что намного облегчает поиск.

Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 6 декабря. 11 декабря магазин выслал товар почтой Швеции и 17 января я забрал из отделения связи - вот такой пакет:

Mastech MS6812 поставляется в красочной картонной коробке:

На обратной стороне которой - нанесены технические характеристики тестера:

Сам тестер упакован в удобную сумочку из плотной ткани на застёжке-молнии:

В комплект, помимо тестера входит инструкция на английском языке:

Инструкция

Плата с обратной стороны:

Перейдём к передатчику:

Сверху на передатчике находится два светодиода.

«CONT», с изменяемым цветом – служит для проверки полярности, целостности и состояния (занята/свободна/вызов) телефонной линии. Это подробно написано в инструкции на тестер.

«TONE» - мигающий светодиод, индицирующий включённый режим TONE, при котором в проверяемый провод или линию подаётся тональный сигнал генератора, который принимает приёмник.

С нижней стороны передатчика находится батарейный отсек:

Питается передатчик, также, как и приёмник - от батарейки типа «Крона». Только в передатчике пришла севшая батарейка, которая потребовала замены, что странно. При замере потребления передатчика в положении переключателя «OFF» - потребление полностью отсутствует.

На боковой стороне находится переключатель «СONT» - «OFF» - «TONE». Соответственно, он переключает режимы работы передатчика: проверка телефонной линии/выключено/генератор.

Выходами передатчика являются два «крокодила» подключаемые к исследуемой линии или разъём RJ-11, который позволяет подключать передатчик к телефонным розеткам, а при наличии переходников – к плинтам и прочему. Например, можно использовать переходники от телефонной трубки связиста, которую я рассматривал.

Вскроем передатчик:

Передатчик устроен на базе , состоящем из шести элементов «НЕ», или инверторов:

И, как вы можете видеть – на плате, помимо переключателя режима работы, находится ещё один переключатель. Это дискретный переключатель громкости.

В интернете нашлась схема тестера:

Для доработки – нас интересует передатчик, названный на схеме генератором. Там указана другая микросхема, но это просто аналог. Русский аналог – это К561ЛН2. Поэтому разницы нет никакой.

Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;

DA 1.3 и DA 1.4 – выходной каскад;

DA 1.5 и DA 1.6 – генератор тона.

Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:

Теперь при вот таком положении переключателя, который не выведен наружу:

Мы имеем двухтональный генератор, при переключении переключателя – однотональный. При желании можно, найдя подходящий ползунок, вывести переключатель наружу. Но я не стал этого делать, так как двухтональный сигнал намного легче идентифицируется и более удобен в работе.

Кратко о том, как пользоваться генератором. Подключаем крокодилы передатчика к проверяемой паре, если нужно проверить один провод – подключаем красный крокодил к проводу, а чёрный – к земле (в автомобиле – к массе) при этом провода должны быть обесточены.

Затем, в зависимости от того, что нам требуется найти концы или обрыв, идём к окончанию провода, включаем приёмник и проводя антенной над проводами, по сигналу генератора находим нужные. Для поиска обрыва – ведём антенной вдоль трассы прохождения провода и смотрим, когда пропадёт сигнал генератора.

Также можно искать скрытую проводку 220 вольт. Для этого даже не нужно обесточивать проводку и использовать передатчик. Достаточно приёмника. Проводка довольно точно определяется по фону переменного тока 50 Герц.

Ну и о наводках на соседние провода. Вот тут двухтональный генератор – показал себя просто отлично. Приведу пример. Недавно нужно было выдать номер на старую, давно неиспользуемую розетку в многоэтажном здании. Документации никакой не сохранилось. Пара на розетку уходит с плинтов вот в таком пуке кабелей:

И найти пару традиционным методом занимает довольно много времени, ещё и у телефонной розетки нужно найти и обычную розетку для подключения генератора.

Телефонные кабели идут по зданию, на этажи, в общей куче с электрическими кабелями, сигнализацией, и сетями передачи данных.

Подключаем передатчик к телефонной розетке, и проводим антенной приёмника над плинтами. Плинт был найден моментально. Медленно проводим антенной над парами плинта и находим искомую пару. Все поиски, вместе с беганьем по этажам, для подключения передатчика, заняли пять минут.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +54 Добавить в избранное Обзор понравился +38 +84

Кабельный тестер Mastech ms6812 — универсальное устройство, при помощи которого можно отследить путь прокладывания провода, а также возможные повреждения в нем.

Перед первым использованием трассоискателя рекомендуется ознакомиться с правилами эксплуатации и техническими характеристиками.

Описание и особенности

Трассоискатель выполнен в зеленой цветовой гамме из прочной качественной пластмассы. Антенна находится на верхнем конце приемника, а на боковой стороне расположен регулятор громкости.

Если работа проводится в шумном помещении, то для удобства к устройству можно подключить наушники. Специально для этого внизу, на боковой стороне имеется стандартный разъем для наушников 3,5.

Динамик и кнопка включения-выключения расположены на верхней панели устройства трассоискатель Mastech ms6812.

Кнопка голубого цвета, предназначенная для включения и выключения тестера, не имеет фиксатора. Поэтому Mastech работает только при постоянном ее удержании.

В нижней части находится отделение для батарейки.

На передатчике имеется 2 светодиода, которые приводятся в действие (излучают красный цвет) во время работы тестера:

  1. Cont — изменяет цвет. Предназначение заключается в передаче информации при проверке целостности и состояния телефонных линий.
  2. Tone — индицирует включенный режим.

Выходами передатчика Mastech являются «крокодилы», которые необходимо подключать к исследуемой линии.

Также выходом является разъем RJ-11, подключаемый к телефонным розеткам. Если вскрыть передатчик, то на плате можно отметить еще один переключатель — это дискретный регулятор громкости.

Характеристики и спецификация


Кабельный тестер-трассоискатель Mastech ms6812 выпускается к реализации в картонной коробке небольшого размера, на обратной стороне которой прописаны главные технические характеристики устройства.

Так, трассоискатель состоит из передатчика и приемника сигнала, при помощи которых удается осуществлять следующие действия:

  • отслеживать трассу прокладки кабеля;
  • выполнять поиск провода;
  • тестировать отсутствие обрыва провода;
  • обнаруживать место обрыва проводки;
  • определять полярность, целостность и состояние телефонных линий при подключении передатчика к телефонным розеткам;
  • посылать однотональный сигнал по проводам.

Технические характеристики детектора скрытой проводки Мастеч:

  • генерируемая частота — 1,5 кГц;
  • диапазон частоты — от 100 Гц до 300 кГц;
  • вес устройства — 417 г.

Mastech работает от батарейки типа «Крона». В комплектацию включены: приемник, передатчик, комплект батареек, мягкий чехол и инструкция по эксплуатации, представленная на английском языке.

Тесты и сравнения

Кабельный цифровой тестер Mastech ms6812 57876 схож с русским аналогом К561ЛН2.

Разницы между этими двумя устройствами нет практически никакой, поэтому в процессе эксплуатации можно руководствоваться одной и той же инструкцией.


Как пользоваться ms6812 Mastech:

  1. Подключаем крокодилы передатчика к проверяемой паре. Если необходимо осуществить проверку только одного провода, то красный «крокодил» подключается к нему, а черный — к земле.
  2. Переходим к окончанию провода, включаем приемник и, ведя антенну над проводами, следуем по сигналу.
  3. При поиске обрыва ведем прибор над проводом, отслеживая пропадание сигнала.

Для поиска скрытой проводки 220 Вт необходимо ее обесточить.

Каждый желающий может трассоискатель Mastech ms6812 купить на Украине.


В качестве примера эксплуатации рассмотрим следующую ситуацию — необходимо выдать номер на старую розетку, расположенную в многоэтажном здании.

Она давно не использовалась, и у владельца не сохранилось никакой документальной информации по ней.

По этажам сделана разводка телефонных проводов, перемешанных с проводами иного предназначения.

Для поиска нужной пары нам необходимо подключить передатчик к телефонной розетке и провести антенной над плинтами.

Делать это лучше без спешки. Нужный плинт был найден за несколько секунд.

Затем нужно антенной провести над парами плинта и обнаружить искомую пару. На весь процесс с устройством Mastech по времени ушло не более 3 минут.

На поиск без тестера Mastech пришлось бы затратить несколько часов.
