Как пользоваться мультиметром — самостоятельное осваивание стрелочного, цифрового мультиметра

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

• Аналоговые
• Цифровые

Основное отличие этих двух видов заключается в способе отображения результатов измерения. Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как пользоваться мультиметром при измерении постоянного и переменного тока

Источником переменного тока являются обычные розетки.

Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

• Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V». Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
• Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
• Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
• Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

• Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V»
• Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
• Последовательно включить провода в разрыв цепи

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

• Подключение проводов в соответствующие разъемы мультиметра
• Выбор или ручная настройка нужной широты показателей
• Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
• Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

• Включите на устройстве функцию прозвонки
• Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем «COM», а красный – в разъем «V»
• Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
• Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
• Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод  устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

• Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
• Провода установлены в неправильные разъемы на передней панели устройства
• Неправильно выбран способ подключения проводов к цепи
• Неправильно выбран режим тока в сети
• Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

Мультиметр дт 830в инструкция по применению видео. Подробная инструкция по использованию мультиметра и его возможностям

Еще в школе каждого из нас знакомили со множеством интереснейших измерительных приборов в курсе физики: амперметром, вольтметром, омметром и другими — каждый из них был предназначен только для одного вида измерений. Однако сегодня у нас есть возможность пользоваться мультиметром, объединяющем в себе сразу несколько измерительных приборов.

Мультиметры бывают двух типов: цифровые и аналоговые (стрелочные). В нашей статье с видео мы рассмотрим оба типа прибора и научимся правильно пользоваться каждым из них.

Как пользоваться стрелочным мультиметром

Стрелочные мультиметры появились до цифровых. Ими пользовались все — аналоговый мультиметр очень прост в обращении. Разумеется, сейчас можно смело утверждать, что такой прибор менее точен, чем его цифровой «коллега». Это раньше нужно было вглядываться в стрелочку и определять, куда именно она указывает, — на цифровом приборе будет высвечено числовое значение.

Сам стрелочный мультиметр очень похож на часы. На измерительной шкале подписаны необходимые значения: сопротивление, ток, напряжение. Пользоваться им очень легко: достаточно подсоединить его к устройству, с которого нужно получить данные. Стрелка укажет на результат. При этом важно помнить о возможной погрешности. Для того чтобы аналоговый мультиметр работал более точно, можно использовать построечный резистор, с помощью которого можно получить большую точность результатов. Его также следует подключить к мультиметру.

Однако если вам принципиально важно получить очень точные измерения, то лучше всего будет использовать цифровой мультиметр. Например, DT-830B.

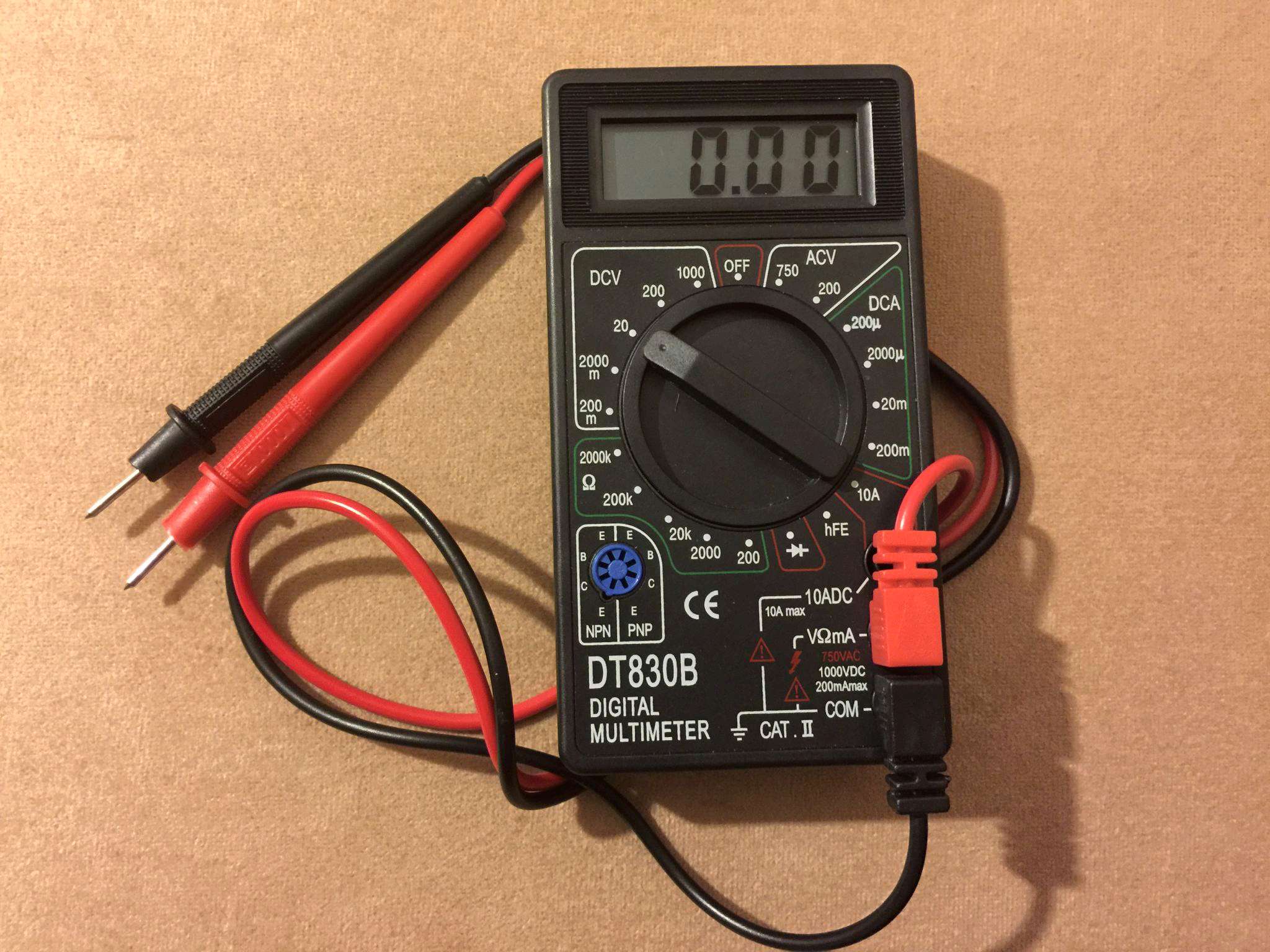

Как пользоваться цифровым мультиметром DT-830B

Среди всех цифровых мультиметров мы выбрали DT-830В как один из наиболее распространенных. Источником питания такому электронному устройству может служить щелочная батарейка «Крона». Нужно помнить, что заменять батарейку придется вовремя, так как севшая батарейка может испортить прибор.

Если вы хотите измерить мультиметром DT-830В напряжение, то сначала решите, постоянное напряжение вас интересует, или переменное. В первом случае необходимо установить переключатель в DCV-режим. Во втором случае понадобится режим ACV. Начинать измерение следует с наибольшего предела измерения, постепенно его уменьшая.

Также нужно помнить, что в случае измерения напряжения на участке цепи, сама цепь не должна быть разорвана, то есть мультиметр нужно подключить параллельно.

Прибор DT-830B также предназначен для измерения постоянных токов – если вы хотите измерить именно переменный ток, то подобным мультиметром сделать это не получится. Вам достаточно будет выбрать необходимый предел измерения на приборе путем поворота выключателя – и можно работать. Чтобы измерить ток, прибор следует включить в разрыв измеряемой цепи, в противном случае – можно его испортить.

Если вы хотите использовать мультиметр в качестве омметра, то сможете проводить измерения как с самого большого предела измерений, так и наоборот – с самого меньшего. В таком случае прибор необходимо подсоединить параллельно тому участку цепи, в котором нужно измерить сопротивление. Цепь необходимо обесточить – иначе, опять же, можно испортить прибор.

Так, в нашей статье мы обратили ваше внимание на существование аналоговых и цифровых мультиметров и постарались рассказать о преимуществах каждого из них.

Выбор – за вами.

Цифровой мультиметр это основной инструмент киповца, ведь с его помощью можно проверить поступает ли напряжение питания на датчик, измерить выходной ток прибора, найти обрыв в кабеле и многое другое. Цифровые мультиметры получили широкое распространение благодаря малым габаритам и весу, широким пределам измерения, приемлемой точности и низкой цене.

К сожалению, большинство мультиметров (особенно недорогие модели китайского производства) комплектуются лишь краткой инструкцией с перечислением основных функций из-за чего у начинающих киповцев часто возникают вопросы по применению этих мультиметров. Поэтому в данной статье рассмотрим не только основные функции цифрового мультиметра, но и то, как этими функциями пользоваться на примере широко распространенного мультиметра DT 830B.

Устройство мультиметра и правила работы с ним.

Простые цифровые мультиметры типа DT 830 и аналогичные им имеют на лицевой панели 3,5 разрядный семисегментный ЖК индикатор, поворотный переключатель пределов измерения и три гнезда для подключения щупов. Питание мультиметра осуществляется от батарейки типа «Крона» напряжением 9В. Для замены батарейки необходимо снять заднюю крышку прибора, при этом также открывается доступ к печатной плате мультиметра, на которой расположен, в том числе, предохранитель номиналом 200 мА.

Одно из гнезд для подключения щупов, а именно гнездо СОМ, задействовано всегда, при любом роде выполняемых измерений. Обычно к гнезду СОМ присоединяется щуп черного цвета. к гнезду VΩmA подключается щуп красного цвета при измерении постоянного и переменного напряжения, сопротивления и постоянного тока величиной до 200 мА. Для измерения постоянного тока величиной более 200 мА красный щуп из гнезда VΩmA необходимо вынуть и подключить его в гнездо 10А.

На лицевой панели мультиметра кроме того расположен восьми контактный разъем (сокетт) подключения транзисторов для измерения коэффициента усиления по тока h31э (или hFE). Причем измерить коэффициент усиления по току удается только у биполярных низкочастотных транзисторов малой и средней мощности. Так как в процессе обслуживания и ремонта оборудования КИП нет необходимости измерять коэффициент усиления транзисторов, то данный режим работы мультиметра рассматриваться не будет. Скажу лишь только, что к контакту Е разъема подключается эмиттер транзистора, к контакту В — база, к контакту С — коллектор, но перед этим необходимо, например, по справочнику определить структуру транзистора: p-n-p или n-p-n и выбрать соответствующую сторону разъема.

В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. Для кремниевых диодов это напряжение находиться в пределах 0,6…0,9 В. При обратной полярности подключения (красный щуп — катод, черный щуп — анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. При проверке диодов без выпаивания их из схемы ремонтируемого устройства имейте ввиду, что соединенные с диодом другие радиодетали могут исказить результат измерения. Поэтому желательно хотя бы один вывод диода отсоединять от схемы.

Отключение мультиметра по окончанию проведения измерений осуществляется путем установки поворотного переключателя в положение OFF.

При работе с мультиметром не прикасайтесь к оголенной части щупов, так как, во-первых, это может привести к поражению электрическим током (при измерении тока и напряжения) и, во-вторых, из-за относительно низкого электрического сопротивления тела человека может возрасти погрешность измерения, особенно при измерении больших сопротивлений.

Недорогие мультиметры DT 830B и им подобные можно применять только для измерений, производимых при наладке оборудования и поиске неисправностей. Их нельзя использовать при калибровке и уж тем более при поверке датчиков и другого оборудования КИП, так как точность измерения данных мультиметров недостаточна для этих целей и, кроме того, они не внесены в государственный реестр средств измерения. При поверке и калибровке оборудования следует использовать более точные мультиметры, например, отечественные приборы серии В7 или импортные мультиметры APPA, Fluke и аналогичные.

Всегда следите за степенью разряда батареи мультиметра, так как в случае сильного разряда батареи погрешность измерения прибора резко возрастает. При покупке мультиметра отдавайте предпочтение тем моделям, у которых есть индикатор разряда батареи. И меняйте батарею сразу же, как только загорится индикатор разряда батареи.

Выбирая между несколькими моделями мультиметров, следует отдавать предпочтение тем моделям, которые имеют более широкие пределы измерения (или большее количество поддиапазонов измерения) напряжения, тока и сопротивления и минимальную погрешностьизмерения. Дополнительный функционал приборов, такой как измерение температуры, емкости, встроенный генератор импульсов зачастую остается не востребованным, и делать упор на наличие этих функций при покупке мультиметра не стоит.

Если значение измеряемой величины вам не известно даже ориентировочно, то всегда начинайте измерения, установив максимально возможный предел измерения для данного рода измерений. Мультиметр, особенно недорогие модели, является не ремонтопригодным устройством (точнее дешевле купить новый прибор, чем ремонтировать вышедший из строя) поэтому при выполнении измерений будьте внимательны и следите за тем, в какие гнезда вставлены щупы и в каком положении находиться поворотный переключатель.

Измерение постоянного и переменного напряжения (режим вольтметра)

Изучение работы мультиметра начнем с режима измерения напряжения (режим вольтметра), так как для его измерения не требуется выполнять какие-либо переключения или отключения в цепи и технически оно реализуется наиболее просто.

Во-первых, необходимо определить какое напряжение вы собираетесь измерить — постоянное или переменное. Для этого внимательно изучите схемы электрические принципиальные данного щита или прибора, маркировочные бирки и кембрики на кабелях и проводах, маркировку клемм приборов и оборудования и обозначения на печатных платах прибора (если вы производите измерения внутри прибора, например, при его ремонте).

Для измерения постоянного напряжения (батарейки, аккумуляторы, выходы блоков питания постоянного тока, цепи питания большинства современных датчиков КИП, термоЭДС термопар) установите поворотный переключатель в положение DCV (или V=). Для измерения переменного напряжения (бытовая электрическая розетка, выходы источников бесперебойного питания 220В, осветительная сеть, цепи питания двигателей насосов, вентиляторов, трансформаторов и исполнительных механизмов) установите поворотный переключатель в положение ACV (или V~).

Во-вторых, после того как вы определили вид напряжения необходимо выбрать предел измерения. Если величина измеряемого напряжения не известна вам даже ориентировочно (например, у батарейки типа «Крона» постоянное напряжение 9В, а в бытовой розетке 220В переменного напряжения), то начинайте измерение с наибольшего предела измерения, уменьшая предел измерения до тех пор, пока измеренная величина не окажется максимально близка к пределу измерения, но при этом все еще будет меньше его. Например, для измерения постоянного напряжения вы установили предел 200В и при измерении напряжения получили значение равное 12,0В. Полученное значение напряжение 12В меньше следующего за 200В предела измерения мультиметра от 0 до 20В, а значит можно выбрать этот предел измерения. Измерив тоже самое напряжение 12,0В на пределе 20В вы получили более точное значение напряжения 11,98В.

И в-третьих, для измерения напряжения на участке электрической цепи подключать мультиметр следует параллельно участку цепи, на котором необходимо измерить напряжение. Никаких разрывов или отключений цепи при этом выполнять не надо.

При работе с мультиметром в режиме измерения напряжения необходимо помнить, что:

1. Измеряемое напряжение может быть опасно для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Рекомендую освежить свои знания правил и пройти тест по электробезопасности. При измерении высоких напряжений на дисплее мультиметра высвечиваются символы HV (high voltage — высокое напряжение) предупреждающие о риске поражения электрическим током.
2. При измерении напряжения мультиметр подключается параллельно участку цепи, на котором необходимо измерить напряжение. При этом для подключения мультиметра не требуется разрывать измеряемую цепь.
3. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения.
4. Идеальный вольтметр имеет максимально большое активное и реактивное входное сопротивление, стремящееся к бесконечности.

При измерении напряжения важно правильно выбрать точку, относительно которой выполняются измерения. В цепях переменного тока измерения чаще всего выполняют относительно нулевого провода N, а в цепях постоянного тока — относительно общего провода, который также часто называют массой, шасси, землей, GND. Причем в цепях постоянного тока может быть несколько независимых и полностью гальванически развязанных между собой общих проводов, например GNDa (аналоговая «земля» аналоговой части схемы прибора) и GNDd (цифровая «земля» цифровой части прибора). В этом случае производить измерения в аналоговой части схемы прибора нужно относительно аналоговой земля GNDa, а в цифровой части схемы — относительно цифровой земли GNDd.

Следует помнить, что мультиметр DT 830B предназначен для измерения постоянного напряжения и переменного синусоидального напряжения с частотой от 45 до 450 Гц. Поэтому, для измерения напряжения (амплитуды) импульсов, напряжения высокой частоты, напряжения имеющего постоянную и переменную составляющую следует использовать осциллограф.

Если установить переключатель вида измерений мультиметра в положение измерения переменного напряжения и попробовать измерить постоянное напряжение, то мультиметр покажет нуль. Это связано с особенностями схемотехники цифрового мультиметра. Если же попытаться измерить переменное напряжение, установив переключатель в измерение постоянного напряжения, то мультиметр может выйти из строя. Коме того, мультиметром крайне не рекомендуется выполнять измерения переменного напряжения свыше 500В — с большой долей вероятности прибор может выйти из строя.

Измерение постоянного тока (режим амперметра)

Простые мультиметры типа DT 830В предназначены для измерения только постоянных токов, переменный ток этим мультиметром измерять нельзя. Поэтому подготовка мультиметра к измерениям сводиться к выбору поворотным переключателем нужного предела измерения. Начинать измерения следует с наибольшего предела измерения. Необходимо учитывать, что при измерении токов до 200 mA щупы прибора должны быть вставлены в гнезда COM и VΩmA, а при измерении токов от 200 mA и до 10 А, щуп из гнезда VΩmA необходимо переставить в гнездо 10А. Естественно, что при измерении токов свыше 200 mA поворотный переключатель должен быть установлен в положение 10А.

В случае если вы попытаетесь на пределе измерения 200 mA измерить больший ток, то это приведет к выходу из строя предохранителя внутри прибора. Менять вышедший из строя предохранитель нужно на аналогичный быстродействующий плавкий предохранитель номиналом 200 mA 250 V. Не устанавливайте вместо сгоревшего предохранителя восстановленный предохранитель (жучок), так как при следующем превышении измеряемого тока из строя выйдет уже сам мультиметр. Вход 10А предохранителем не защищен. Измерение больших токов старайтесь выполнять за максимально короткое время, не оставляйте прибор включенным в измерительную цепь длительное время при измерении больших токов – мультиметр может выйти из строя. Некоторые производители рекомендуют измерение токов свыше 5А не производить дольше 15 секунд.

Для измерения тока мультиметр в режиме амперметра включается в разрыв измеряемой цепи, последовательно. То есть для измерения тока в цепи вам потребуется эту цепь разорвать. Если подключить мультиметр в режиме измерения тока параллельно цепи (как вольтметр), то в лучшем случае это приведет к выходу из строя предохранителя, а в худшем случае самого мультиметра.

При работе с мультиметром в режиме измерения тока необходимо помнить, что:

1. Величина измеряемого тока может быть опасна для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Не прикасайтесь к оголенным металлическим частям электрической схемы и мультиметра.
2. Идеальный амперметр (мультиметр в режиме измерения тока) имеет минимально возможное активное и реактивное входное сопротивление, стремящееся к нулю. В том случае если сопротивление амперметра будет велико, это сопротивление будет внесено в измеряемую цепь (так как амперметр подключается последовательно), что, в соответствии с законом Ома, приведет к уменьшению тока в цепи, и получению недостоверных показаний. Из-за того, что входное сопротивление мультиметра DT 830B не равно нулю падение напряжения на нем при измерении тока может достигать 200 mV.

Более дорогие мультиметры позволяют измерять не только постоянный, но и переменный ток. Но и в этом случае для измерения тока мультиметр включается в разрыв цепи. Для того, чтобы измерить значение переменного тока в цепи, не разрывая эту цепь, можно воспользоваться специальными токоизмерительными клещами. Такие клещи особенно удобны при измерении больших переменных токов (цепи питания двигателей насосов и т.п.).

Если в процессе эксплуатации датчиков КИП вам необходимо часто контролировать значение их выходного тока, то подключение этих датчиков к вторичным цепям лучше всего выполнять через специальные клеммные колодки с разъединителями. В этом случае для измерения выходного тока датчика подключаем амперметр к входной и выходной клеммам колодки, после чего откидываем разъединитель и производим измерение выходного тока датчика. После того как измерения завершены ставим разъединитель на место и отсоединяем амперметр.

В некоторых случаях измерение тока в цепи выполняют косвенным методом, путем измерения вольтметром падения напряжения на образцовом сопротивлении («катушке»), включенном последовательно с нагрузочным сопротивлением в контур с измеряемым током. Так при значении образцового сопротивления 1 Ом и токе в контуре (цепи) 4 мА падение напряжения на этом сопротивлении в соответствии с законом Ома будет равно 4 мВ, а при токе 20 мА – 20 мВ. Такой метод измерения выходного тока часто используется при поверке или калибровке датчиков и приборов КИП.

Образцовые сопротивления могут иметь различное сопротивление: от сотых долей Ома до нескольких тысяч Ом. Рабочее положение образцового сопротивления вертикальное, так как внутрь корпуса некоторых типов образцовых сопротивлений заливается масло. Вольтметр (миливольтметр) подключается к клеммам U1 и U2 образцового сопротивления, а клеммы I1 и I2 включаются в разрыв контролируемого токового контура. Имейте ввиду, что для образцовых сопротивлений регламентирован максимальный ток, который через них можно пропускать. Величина этого тока указана на шильдике образцового сопротивления или в его паспорте.

Измерение электрического сопротивления (режим омметра)

Омметр используют для измерения сопротивления электрической цепи, сопротивления резисторов и проверки целостности соединительных проводов. Омметром мультиметра можно измерять только активное сопротивление, реактивное сопротивление емкостей и индуктивностей переменному току измерить омметром нельзя. В отличие от режимов измерения тока и напряжения, начинать измерения омметром можно как с самого меньшего предела, так и с самого большого предела измерения. Даже в случае значительной «перегрузки» прибор не выйдет из строя.

При измерениях сопротивления мультиметр подключается параллельно участку цепи, сопротивление которого необходимо определить. При этом данная цепь должна быть полностью обесточена и в ней не должен протекать электрический ток. Иначе мультиметр выйдет из строя.

При работе с мультиметром в режиме измерения сопротивления необходимо помнить, что:

1. Электрическая цепь, сопротивление которой требуется измерить омметром должна быть полностью обесточена.
2. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения. При индикации на дисплее символа «1» (перегрузка) необходимо переключиться на больший предел измерений.
3. При измерении малых сопротивлений необходимо учитывать сопротивление щупов.
4. При измерении больших значений сопротивлений (МОм — миллионы Ом) возможно длительное установление показаний — постепенный медленный рост показаний до их номинального значения.

Исправность омметра проверяется замыканием щупов друг с другом. В этом случае прибор должен выдать показания близкие к нулю. Если при замыкании щупов мультиметр не показывает точного нуля (это может произойти из-за применения не родных щупов, разряда батарейки и т.п.) необходимо делать поправку к измеренному значению на величину ухода нуля.

В качестве источника питания для цифрового мультиметра лучше использовать щелочную (алкалиновую) девяти вольтовую батарейку типа «Крона». Применение дешевых солевых батареек негативно сказывается на точности измерения мультиметра, особенно у более продвинутых моделей с подсветкой дисплея и при использовании мультиметра при низких температурах. Кроме того, если севшую солевую батарейку вовремя не поменять, то она может разгерметизироваться и вытекший электролит может повредить мультиметр.

Наиболее распространенной причиной выхода мультиметра из строя является установка поворотного переключателя выбора режима измерения не в то положение. Этому способствует и плохо читаемая, особенно в условиях плохой видимости, метка указателя на поворотном переключателя. Рекомендую выделить эту метку контрастным цветом, например, каплей белой краски.

Еще одной частой, но не такой фатальной неисправностью мультиметра является обрыв повода щупов с месте их крепления (пайки) к жалу щупа. Происходит это из-за того, что при выполнении измерений щупы часто проворачиваются относительно своей оси, соединительный же провод при этом остается неподвижным. В результате постоянного скручивания и раскручивания медная жила соединительного провода рвется в месте пайки. Чтобы этого не происходило, достаточно зафиксировать соединительный провод относительно самого щупа, например, с помощью изоляционной ленты или термоусадочной трубки как это показано на фотографии.

Если же вы все же решите заменить вышедшие из строя щупы новыми, более качественными, то имейте ввиду, что в этом случае, ноль омметра мультиметра может «уйти» из-за изменения сопротивления проводов щупов.

При выполнении измерений мультиметром внутри оборудования КИП с навесным монтажом радиодеталей на жала щупов рекомендуется надеть отрезки ПВХ трубочек (кембриков) или термоусадочной трубки. Это необходимо для исключения случайного касания жалом щупа нескольких точек схемы с разными потенциалами (например, контактной площадки и вывода рядом стоящего радиоэлектронного компонента) в результате чего может произойти короткое замыкание. В случае использования изолирующих трубочек оголенными оставляют только самые кончики щупов (их конусную заостренную часть).

Если у вас остались вопросы по применению цифровых мультиметров вы можете задать их в комментариях внизу страницы. Так же вы можете проверить свои знания ответив на вопросы .

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

• нижнее – общее;
• верхнее – для измерения силы тока;
• среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V ─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам.

Основная характеристика

Приборы типа М-83 – это серия компактных, карманного размера (3 ½) электрических мультиметров, предназначенных для измерения DC и AC напряжения, DC тока, сопротивления и диодов. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Данные приборы М-83 снабжены полной защитой от напряжения, это идеальные инструменты для употребления в лабораториях, мастерских/цехах или домашнем употреблении.

Описание передней панели

1. Функция и область применения выключателя. Выключатель используется для выбора нужной функции и области действия, а также для того, чтобы включить прибор. Чтобы батарейка прослужила как можно дольше, нужно, чтобы выключатель находился в позиции «OFF», когда прибор не используется.

1. Дисплей 3 ½ цифр, 7 сегментов, 0,5 высота LCD

1. «Обычное» (СОМ) отделение Вставьте черный (негативный) конец провода в соединитель (№3 «СОМ»)

1. V m ACx отделение Это соединитель (№4) для красного (позитивного) конца провода для всего напряжения, сопротивления и тока (кроме 10А), т.е. для их измерения.

1. «10А» отделение Соединитель с красным концом провода для измерения 10А.

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ

Предупреждение.

1. Чтобы избежать поражения электрическим током или повреждения инструмента, не пытайтесь измерить напряжение, величина которого может превышать 500 вольт.
2. Прежде чем использовать инструмент проверьте по отдельности все части прибора (например провода, соединители и т.д.

Измерение DC напряжения.

1. Соедините красный конец провода с «V Ω mA» отделением, черный с «СОМ».
2. Установите выключатель на желаемой DCV позиции; если измеряемое напряжение заранее неизвестно, поставьте выключатель на высший предел и понижайте его до удовлетворительных показаний прибора.
3. Соедините провода с измеряемым механизмом, прибором или цепью.
4. Включите прибор и величина/значение напряжения появится на электронном дисплее наряду с полярностью напряжения.

Измерение АС напряжения.

1. Красный провод «V Ω mA», черный с «СОМ» (для измерений между 220 mA и 10 А соедините красный провод с 10 А отделением).
2. Установите переключатель на выбранную DCA позицию.
3. Откройте измеряемую цепь и соедините проводки последовательно с нагрузкой внутри.
4. Прочитайте показания тока на дисплее.

Измерение Transistor hFE.

1. Установите выключатель в позизию hFE.
2. Определите, является ли транзистор PNP или NPN типа и вмещает ли он излучатель, базу и соединительные провода. Вставьте провода в нужные отверстия патрона hFE на передней панели.
3. Счетчик покажет приблизительное значение hFE при условии, что основной ток составляет 10 mA и V ce 2.8V.

Измерение температуры.

1. Соедините термоэлектрический элемент типа К с «V Ω mA» и «СОМ» отделениями.
2. Установите переключатель в позицию «ТЕМР»

Измерение комнатной температуры.

М-835 может быть использован для измерения комнатной температуры (от 0°С до 35°С) без термоэлектрического элемента. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.

Измерение емкостного сопротивления.

1. Поставьте функциональный переключатель в используемую F позицию.
2. Соедините тестируемый конденсатор с «V Ω mAСх» отделением и «СОМ».

Проверка звука.

1. Соедините красный конец провода с «V Ω mA», черный с «СОМ»
2. Установите переключатель в позицию «звук».
3. Соедините провода с двумя точками измеряемой цепи. Если сопротивление окажется ниже 100Ω, то прозвучит звуковой сигнал.

Измерение частоты.

1. Установите переключатель в положение «|_|¬»
2. Тестируемый сигнал (50 Hz для М-835…) появится между «V Ω mA» и «СОМ» отделителями, мощность напряжения приблизительно 5V р-р с 50КОм полного сопротивления.

Замена батарейки и предохранителя.

Предохранитель редко нуждается в замене, и почти всегда перегорает по ошибке механика. Если на дисплее появляется символ батарейка, то нужно заменить её. Для того, чтобы заменить батарейку или предохранитель (200 mA/250V) нужно отвинтить два винтика в основании инструмента, далее просто замените старую батарейку на новую. Будьте осторожны, не перепутайте полярность.

Осторожно. Перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током.

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

• значений электрического тока;
• напряжения между 2 точками в электрической цепи;
• сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

• прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
• протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
• проверить полупроводниковый транзистор;
• измерить и индуктивность;
• измерить температуру с помощью термопары;
• определить частоту гармонического сигнала.

Как устроен мультиметр?

1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
4. Тестовые гибкие провода красного и черного цвета с клещами.
5. Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при сопротивлений:

1. Высокая погрешность показаний.
2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Как пользоваться мультиметрами: DT830B, DT832, DT838, DT9205A

Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра. С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой. Однако не все пользователи знают, как правильно пользоваться мультиметром.

Разновидности прибора

Все мультиметры или мультитесторы делятся на две большие подгруппы:

1. Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
2. Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.

Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.

Как применять аналоговый мультитестер

Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.

Инструкция по применению аналогового тестера

Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:

1. Проверить элементы питания, воспользовавшись специальным режимом.
2. Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
3. Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
4. Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
5. Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
6. Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.

Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.

Особенности цифровых мультиметров

В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.

Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:

• off — прибор выключен;
• avc — показатель переменного напряжения;
• dvc — постоянное напряжение;
• dca — ток постоянный;
• Ω — сопротивление.

В любом современном мультиметре предусмотрено три разъема для присоединения проводов. Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:

• черный провод подключается только ко входу COM;
• при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
• если сила тока более 200 мА, то красный шнур включают в «10ADC».

Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».

Определение короткого замыкания в цепи

В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи. Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.

Чтобы определить наличие короткого замыкания, следуйте инструкции:

1. Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
2. Переключите «ручку» в режим прозвонки.
3. Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.

Так быстро и просто вы узнаете о наличии КЗ.

Как меряется постоянный ток

Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.

Чтобы узнать заряжена ли батарея или нет, проделайте следующее:

1. Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
2. Выставите «ручку» на максимальный показатель в 500 V.
3. Свободный конец черного щупа закрепите на неизолированной части батареи.
4. Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
5. Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.

Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.

Проверка розетки или измерение переменного напряжения

Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.

Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:

1. Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
2. Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
3. Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.

Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.

Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.

Особенности проверки термопары

Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.

Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:

1. Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
2. Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
3. Необходимо снять термопару, открутив гайку.
4. Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
5. Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
6. В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.

Немного рекомендаций

Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:

1. У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
2. Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
3. Если прибор не включается, причиной может быть севшая батарейка. Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
4. Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.

Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.

Видео по теме

Подробная инструкция, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:

Чтобы понимать все особенности популярной модели тестера DT9205A, посмотрите видеоматериал, приведенный ниже: Подробнее о том, как проверить термопару при помощи мультиметра, смотрите в видеоматериале:

Обзор автомобильного мультиметра DT-832. Как пользоваться: Блог автолюбителя Николая Ваганова

С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры.
Так, что же такое мультиметр?

Мультиметр — это многофункциональный (от слова «мульти»), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. То есть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников.

Наряду с этими основными функциями мультиметр может также иметь множество дополнительных, в зависимости от модели и цены устройства. Например, такие, как измерение температуры, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.

Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром.

Рассмотрим наиболее распространенный и доступный мультиметр DT-832 под брендом ТЕК.

Рис.1

Цифра 832 говорит нам о том, что прибор имеет звуковую индикацию целостности цепи — очень полезная и обязательная функция. Также, в эту серию входят DT-830 — не имеет звуковой индикации, DT-838 — имеет дополнительный термощуп для измерения температуры.

Прибор позволяет проводить измерения при температуре от 0°C до +40°C, хотя, хорошо работает и при отрицательных температурах. Точность измерений +-1%.

Стоит также упомянуть, что данный прибор выпускается под различными брендами, хотя, по сути, начинка там везде одинаковая (Китай же).

Так, в комплект поставки входит — сам мультиметр, два измерительных щупа к нему и инструкция. Источник питания — батарейка 9 В типа «Крона» находится уже внутри устройства, кстати, для ее замены придется откручивать заднюю крышку.

Рис.2 Щупы уже «доработаны»😊

Данный прибор позволяет измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).

Рис.3 Корпус довольно хрупкий

Мультиметр оснащается защитой от перегрузок в виде плавкого предохранителя на 200мА 250В, находящийся в корпусе.

Рис.4 Пайка неплохая

Инструкции как таковой нет, лишь перечисление параметров устройства.

Рис.5 Очень много технических терминов

Так, что мы видим на панели прибора?

Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.

В самый нижний разъем под обозначением «СОМ» вставляется черный «отрицательный» щуп, два верхних предназначены для красного «положительного».

«VΩmA» — среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, то есть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя.

«10A» — нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя — попросту сгореть.

Теперь перейдем к измерениям. Но, сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то начинаем с наивысшего предела (не касается измерения сопротивления).

Рис.7

1. Измерение переменного напряжения

В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как, мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться следует параллельно к выводам, как показано на схеме (Рис.7), с потребителем или без. В нашем случае просто вставляем щупы в отверстия розетки.

Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также удостоверьтесь что их изоляция не повреждена!

Рис.8 Не прикасайтесь к концам!

Как мы видим, на данный момент напряжение в сети составляет около 245 В, что находится у верхней границы нормы для бытовых сетей. В соседнюю розетку можно, например, подключить чайник или утюг, чтобы измерить как падает напряжение под нагрузкой.

2. Измерение постоянного напряжения

Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания. Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет «отрицательные» значения. Такая функция мультиметра также позволяет находить нам определять полярность провода «+» или «-«.

Рис.9 Правильное и «неправильное» подключение

В случае с автомобилем можем смело выставлять переключатель в предел 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.

3. Измерение силы постоянного тока

Сила тока измеряется только при подключенном потребителе, т.е. под нагрузкой. Щупы мультиметра подсоединяются последовательно в разрыв цепи до или после потребителя.

Ни в коем случае нельзя подсоединяться напрямую к розетке или АКБ — мультиметр сразу выйдет из строя!

Для примера определим силу тока в цепи состоящей из 1,5 В батарейки и индикаторной отвертки с лампочкой. Для этого устанавливаем наивысший предел 10 А, красный щуп переставляем в верхнее, силовое гнездо. Разрываем цепь и один щуп подключаем к плюсовому «+» выходу батарейки, а второй к вводу лампы — показывает значение 0,04 А, теперь понижаем предел и получаем более точное значение 0,4 mА.

Рис.10

Необходимо отметить, что измерить силу тока в сети 220 В мы не сможем, прибор не имеет данной функции.

Измерение силы потребляемого тока позволит нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле или определить размер «утечки тока».

4. Прозвон цепей и диодов.

В этом режиме мы можем проверить участки цепи на обрыв, а также исправность диодов и светодиодов.

Измерения, как и в случае с проверкой сопротивления, проводятся при отключенном источнике питания. Для поиска обрыва подключаем один щуп к одному концу или точке цепи, а второй к другому, при этом, если цепь исправна мы услышим характерный звуковой сигнал и дисплей покажет околонулевые значения падения напряжения. Если где-то есть обрыв, то звуковой сигнал не прозвучит, а на дисплее высветится циферка «1» в левом углу — это означает, что «сопротивление стремится к бесконечности», т.е. цепь разомкнута.

Рис.11 12mВ — падение напряжения на спирали лампы

При проверке диодов этим режимом мы можем выяснить пробит ли диод, а также величину падения напряжения в нем — ключевой параметр исправности.

Рис.11 Диод не пробит, падение напряжения в норме

В заключение хотел бы дать некоторые советы по выбору автомобильного мультиметра:

1. Выбирайте модель со встроенной звуковой индикацией.

2. С наличием плавкого предохранителя, который можно заменить, иначе устройство можно считать одноразовым.

3. С прорезиненным ударопрочным корпусом.

4. Желательно с выдвижной подставкой.
Но для первого ознакомления подойдет и самый простенький, чтобы не жалко было.

Подписывайтесь на блог! Удачи на дорогах!

Как пользоваться мультиметром для чайников видео. Как правильно пользоваться мультиметром: инструкция для чайников

ГлавнаяПолКак пользоваться мультиметром для чайников видео

видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

samelectrik.ru

подробная инструкция для новичков (90 фото)

У каждого мужчины в домашнем хозяйстве должен быть мультиметр, который может пригодиться в различных замерах характеристик, связанных с электричеством или электроникой. Как правильно пользоваться мультиметром, что им можно измерять – на эти вопросы вы получите ответ в нашей статье.

Краткое содержимое статьи:

Что такое мультиметр

Мультиметр представляет собой прибор для измерения следующих электрических параметров:

• напряжение;
• сила тока;
• сопротивление.

В зависимости от модели, аппараты могут определять другие величины, связанные с электричеством:

• емкость современных конденсаторов
• частота электрического тока;
• температура;
• параметры современных транзисторов.
• состояние диодов.

Для измерения этих дополнительных значений производители наделяют аппараты добавочными функциями.

Как подразделяют мультиметры

Мультиметры бывают как аналоговые, так и цифровые.

Аналоговый прибор оснащен шкалой со стрелкой. Показания в нем определяются по двигающейся стрелке, в чем и заключается главный недостаток такого измерителя. Стрелка на месте не фиксируется, чтобы снять показание, надо безотрывно следить за перемещением и остановкой стрелки, суметь быстро запомнить значение на шкале. Все это делать порой неудобно, так как приходится следить ещё и за положениями щупов.

Но у стрелочного тестера есть свои достоинства. Главное из них – это наглядность перемещения стрелки. При измерении пользователь по её движению сразу же определяет, что происходит с сигналом. Аналоговый прибор не так восприимчив к помехам, как его цифровой собрат.

Электронный мультиметр более популярен ввиду своих многочисленных преимуществ над стрелочными аналогами.

Результаты замеров здесь выводятся на дисплей в форме цифровых показаний. Не нужно высчитывать, как на стрелочном, следить за мерцающей стрелкой. В этом плане цифровой аппарат очень удобен, а его простота и достаточная измерительная точность, значительно большие функциональные возможности, доступная цена, делают цифровой тестер более актуальным.

Устройство мультиметра

Внутри корпуса помещены блок питания, плата, дисплей или шкала со стрелкой. У аналогового измерителя в корпус вмещен экран со стрелкой и разноцветной шкалой.

В центре лицевой стороны корпуса находится регулятор, с помощью которого устанавливаются виды замеров, их диапазоны. Работает он от батареек, поэтому важно не забывать после использования прибора, выставлять переключатель в положение «OFF».

Каждый тестер снабжен двумя щупами, представляющими собой провода красного и черного цветов с металлическими стержнями на одном конце, штекерами – на другом.

Рассмотрим имеющиеся обозначения на корпусе мультиметра.

В корпусе, как правило, внизу справа, размещены три гнезда-разъема, к которым подключаются вышеуказанные проводники.

• Для измерений переменного тока до 10 ампер служит самый верхний разъем, обозначаемый 10ADC.
• Следующим размещен разъем VmA. В данные гнезда подключается только красный провод.
• Самый нижний разъем – СОМ. К нему подключают черный (минус) провод.

Цифровой тестер оповестит, если была ошибка при подключении: на экране появится знак «-». Полярность необходимо соблюдать при замерах в цепях постоянного тока.

Большинство мультиметров оснащены гнездом, предназначенным специально для проверки параметров транзисторов.

Лицевая сторона корпуса поделена на сектора. Каждый предназначен для определенного вида измерений.

При переключении регулятора на ЖК-экране должны появиться цифры. Если дисплей пуст, то батарейка либо разряжена, либо её нет в приборе.

Далее, согласно инструкции по использованию мультиметра, проверяем исправность тестера.

• Подключаем красный провод к разъему «VmA», черный проводник – к разъему «СОМ».
• Переключатель ставим в сектор измерения сопротивления.
• Замыкаем концы щупов.
• На дисплее должны появиться нули. Аппарат исправен и готов к работе.

Если щупы разомкнуть, на экране возникнет цифра «1» с показателем значения сопротивления, на котором находится регулятор.

Измеряем мультиметром напряжение

Рассмотрим, как пользоваться цифровым мультиметром при замере напряжения.

Если измеряем напряжение в домашней сети, регулятор переводим в сектор ACV и устанавливаем на значение 600 V (в других моделях 750V). Касаться металлических концов щупов нельзя.

Для замера напряжения в батарейках, аккумуляторах переключатель переводим в сектор измерения постоянного напряжения DCV. Выбираем значение выше, чем номинальное значение измеряемого элемента.

Стрелочным мультиметром пользуются в таком же порядке, как и цифровым прибором.

Измеряем сопротивление

Переключаем регулятор в сектор со знаком сопротивления Ω . Его надо установить на ближнее большее значение. Предположим, мы осведомлены, что номинал измеряемого нами резистора равен 50 кОм. Переключаем ползунок в ближнюю большую позицию, в нашем случае это будет 200k.

Когда регулятор будет в положении меньше номинала измеряемого элемента, на дисплее отображаться ничего не будет.

Измеряем силу тока

Необходимо знать, что нельзя измерять ток, к примеру, всунув напрямую стержни тестера в розетку – спалите прибор.

Следует последовательно подключить нагрузку (лампу с патроном) в цепь от мультиметра до розетки. Красный щуп подключают к разъему 10ADC. Штекер второго провода остается в прежнем гнезде. Переключатель ставят на самую большую отметку в секторе DCA .

Крепят любой исправный кусок провода к цоколю лампы и присоединяют другим концом к щупу аппарата. От цоколя лампы должен быть ещё один провод, его вставляют в розетку.

Второй щуп втыкают в розетку.

На дисплее появятся результаты замера.

Фото инструкция как пользоваться мультиметром

electrikmaster.ru

Как пользоваться мультиметром правильно

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Введение

Существует два вида тестеров — электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства — они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

1. OFF. Означает, что тестер выключен и не расходует энергию.
2. ACV. Включен режим работы с переменным током.
3. DCV. Включен режим работы с постоянным током.
4. DCA. Измерение постоянного тока.
5. Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем — повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре — DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему (до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре, чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Виды мультиметров

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры — начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних — если показания больше, то переставляйте ручку вперед, если меньше — то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами — то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего — только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет — вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка — это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено — он или покажет неверные данные, или выйдет из строя.

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков — этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции — они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

1. У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
2. Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель — возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки — они не спасут блок в следующий раз.
3. Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
4. Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
5. При измерении напряжения не нужно ловить фазу и ноль — можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников. Этот обзор будет понятен даже новичкам.

Интересное по теме:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

knigaelektrika.ru

Как пользоваться мультиметром для чайников инструкция

Как пользоваться мультиметром

Мы бы не рекомендовали сразу же пытаться проверить напряжение в сети 220 В. Начните с чего-нибудь более простого. Например, это может быть батарейка или аккумулятор от телефона. Затем можно развлечься тем, что поиграться с устройствами питания каких-нибудь гаджетов. И вот только после этого можно будет подойти к какой-нибудь розетке. В деле обучение тому, как пользоваться мультиметром, потому ещё столько сложностей, что даже не все диапазоны прописаны с инструкции. Даже бывалый мастер из этой бумажки не все может понять. А хочется же для чайников. Иначе и не поймёшь, как измерить силу тока мультиметром…

Диапазоны мультиметров

Проверка правильности подключения щупов является важной частью понимания того, как пользоваться цифровым мультиметром. Об этом обычно пишут в инструкции, внимательно прочтите. Косвенным подтверждением правильности проделанных операций будет звонок при соприкосновении щупов на диапазоне, помеченном, толстой стрелкой с поперечной чертой на конце (прозвонка диодов). Иногда аналогичная функция помечается точкой с расходящимися от неё дугами (так обычно обозначается зуммер, звонок). Чтобы проверить мультиметр на работоспособность иногда вводится дополнительный режим, но для этого нужны специальные приборы. Мы же пробежимся лишь по ключевым опциям.

Обозначения шкал мультиметра

Проверка напряжения

Рекомендуем начать с того, чтобы проверить напряжение на батарейке. Это совершенно безопасно для человека и используемого им тестера. Батарейка скорее всего тоже не пострадает. Зато можно будет научиться на этом примере такой важной вещи, как полярность напряжения.

У мультиметра имеется два щупа. Один из них красный, и это традиционно так называемый плюс. Чёрный провод фактически является общим, и на лицевой стороне он обозначается, как COM (common). Это земля или, как её ещё называют, минус. При этом гнёзд в тестера обычно три или четыре. Чёрный провод обычно находится на одном месте, а красный передвигается сообразно используемой шкале и виду работ. Обычно это касается как раз токов и напряжений, а все остальные работы проводятся в любом состоянии.

Выставляем диапазон положительных напряжений. Для этого находим на лицевой панели букву V с прямой чертой возле неё, под которой находится три точки (см. рис). Смотрим номинал батарейки с ставим такой диапазон, чтобы эта цифра гарантированно попала внутрь. Некоторые цифры на лицевой панели в разделе постоянных напряжений предваряются буквой m. Это значит, что речь идёт о тысячных долях – милливольтах. Это позволяет повысить точность измерений во многих случаях, где речь идёт о слабых напряжениях.

Красный щуп прислоняется к положительному полюсу батарейки, а чёрный – к отрицательному. После этого на экране должен появиться номинал с небольшими отклонениями. Если полярность перепутана, то цифра будет отрицательной. С аккумулятором телефона будет тоже все просто. На корпусе батареи обычно имеется три контакта, и лишь один из них – чаще всего левый – является источником напряжения. Два других – земля. Напряжение, естественно, положительное.

Дальше действуйте сообразно указаниям, приведённым выше. Номинал батареи обычно надписан не её корпусе. Например, это может быть 3,5 В. То есть ставим на мультиметре диапазон до 20 В. Также можно проверить заряд батарейки косвенным путём. С падением запасённой энергии уменьшается вольтаж. Вот почему в быту говорят, что батарейки «сели».

Измерение сопротивления

Эта функция часто нужна в быту, когда приходится возиться с контуром заземления квартиры. Семейство диапазонов, измеряющих сопротивление, находится под буквой греческого алфавита омега (см. рисунок). Некоторым цифрам предшествует литера k. Это значит, что речь идёт о килоомах. Нужно подобрать соответствующий диапазон для обеспечения максимальной точности. Например, на 200 Ом тестер показывает десятые доли, а на 2000 Ом этого уже нет. Понятно, что это нужно не всегда, вот потому и говорим, что нужно соотносить диапазоны.

Читайте также: Как подключить фотореле

Для оценки нужного следует быть в курсе того, как производится маркировка. На старых резисторах обычно прямо пишут их номинал. Буквой к обозначают приставку кило, М – мега, Г (G) – гига, Т – тера. Особо маркируются резисторы мелкого номинала. Например, запись 1R5 означает, что сопротивление резистора составляет 1,5 Ом. Ну, и, конечно, нужно выбрать самый малый диапазон. Не так давно в наших обзорах мы приводили пример косвенного измерения сопротивления, у которого точность намного выше. Мы не будем повторяться, а просто рекомендуем немного полистать сайт. Найдёте много интересного.

Отдельно маркировке подлежит точность. Обычно она идёт после номинала и обозначается цифрой в процентах. Но иногда допуски приводят в буквенных кодах. Например, L соответствует 0,01%. Более подробно об этом можно почитать в ГОСТ 28883. Там же можно ознакомиться с цветовыми маркировками и их назначением. От себя добавим, что значимых полос на корпусе резистора может быть 4 или 5, а значение номинала удобнее определять по онлайн-калькуляторам. Один такой имеется на сайте магазина Чип&Дип.

Переменное напряжение

Мы уже знаем, как проверить батарейку, и теперь пора осилить более серьёзную задачу. А именно – переменное напряжение. Но перед этим научимся тыкать щупами в нужное место. Потому что при работе с промышленным стандартом 220 В весьма велика вероятность что-нибудь испортить. Для тестирования попробуем зарядное устройство любого телефона.

Старайтесь найти старенькое с открытыми контактами, потому что miniUSB это не то, с чем удобно работать штатными щупами тестера. Обычно для труднодоступных мест используются специальные иголки, но их ещё нужно купить, а в комплекте обычно не имеется. Когда открытый разъем адаптера телефона обращён к нам лицом, то фаза обычно находится слева. Это распространённый шаг. В розетке фаза тоже должна находиться слева. В это место ставим красный щуп, а чёрный на вторую клемму (либо корпус, если второй клеммы нет). Тестер должен показать штатное напряжение питания адаптера. Не забудьте включить его в розетку.

Тестирование переменного напряжения в розетках

Верный диапазон

Перед тестированием переменного напряжения нужно поставить правильный диапазон. Для наших розеток это будет 750 В. Потому что на практике в домах обычно присутствует 230 В (для совместимости с европейской техникой), и 200-вольтовой шкалы в этом случае будет маловато. Сверьтесь с нашим рисунком по поводу установки диапазона. Группа переменных напряжений маркируется латинской литеров V, за которой идёт тильда

При работе в этом режиме полярность щупов не имеет значения. Но мы бы рекомендовали применять красный провод для фазы. Просто для того, чтобы обрести правильные навыки работы. Щупы прекрасно входят как в евророзетки, так и в обычные. Дисплей должен показать 220-230 В.

Режимы приборов

• Режим прозвонки диодов также используются и для тестирования целостности проводов. Перед началом работы рекомендуется замкнуть щупы. При этом должен раздаться писк. Для тестирования возьмите обычную переноску (удлинитель). В розетку втыкать её не нужно. Теперь присоедините любой щуп к одному из штырей вилки, а второй вставляйте в любое из гнёзд удлинителя (они идут двумя рядами). Если писк не раздался, переместите первый щуп на другой штырь. Исправная переноска должна без проблем звониться. Обратите внимание, что по мере проведения работ цифры на дисплее меняются. Тестер показывает одновременно сопротивление линии. Это очень удобно, но показания не отличаются большой точностью. Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления обычно можно использовать для оценки работоспособности диодов. Известно, что у германиевых этот параметр ниже, нежели у кремниевых. Очень часто для оценки параметров нужно знать напряжение на щупах. Тестер формирует некий потенциал для проведения замеров, именно об этом и идёт речь. Для решения этой задачи необходим хороший конденсатор приличной ёмкости (например, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по той причине, что на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности. Как только бег цифр закончится, нужно перейти в режим измерения малых постоянных напряжений и оценить потенциал. Это и будет собственное вспомогательное напряжение, формируемое тестером. Зная его, можно лучше понять, насколько диод соответствует заявленным характеристикам. Это отдельная тема, и мы её затрагивали уже ранее. А сегодня просто рассказываем про то, как работать с мультиметром.

Современный измерительный прибор

• Современные приборы позволяют измерить коэффициент усиления транзистора по току. Для людей новых сообщаем, что это значение зависит от прилагаемого напряжения и пропускаемого тока, поэтому не каждый транзистор можно будет подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования. Режим называется hFE по первым буквам параметра на английском языке. Литерой h в общем и целом обозначаются h-параметры (логично), и не будем здесь заострять внимание. Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter). Для тестирования нужно обратить своё внимание на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки. Каждая из них предназначается для оценки работоспособности одного из типов биполярных транзисторов. А именно, npn и pnp. Полевые транзисторы тоже можно проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда можно даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип своего транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, и на экране появится коэффициент усиления исследуемого транзистора по току.
• Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера. Не каждый мультиметр включает в себя эту опцию, и многим любителям она представляется очень удобной. Чтобы правильно пользоваться режимом оценки ёмкости, нужно знать порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) это отрицательная двенадцатая степень. Например, 33,2 пФ может обозначаться, как 33p На конденсаторы, как и на резисторы, существуют допуски номиналов. Они имеют тот же вид и регламентируются тем же стандартом – ГОСТ 28883. Оценив номинал своего конденсатора, нужно правильно выбрать диапазон на мультиметре, а потом провести замер. Полярность играет роль в некоторых случаях. Например, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Читайте также: Как пользоваться индикаторной отвёрткой

Мы уже не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт только с постоянными уровнями. Нарушение это правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя. Обратите внимание ещё на одну вещь. Если ожидаемый ток в цепи измерения больше предельного для шкалы, то регулятор напряжения генератора питания должен быть настроен должным образом для исправления этого недостатка. Если имеется такая возможность.

Через некоторое время пользования прибором все эти методики и положения станут очевидны, и можно будет изобретать свои велосипеды. Или почитать о нестандартных приёмах на этом сайте. У нас разве что не описано пока, как проверить оптрон мультиметром, а на другие темы в общем-то размышляли уже.

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как использовать мультиметр – инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку !

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает. можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Учимся работать с аналоговой моделью

Источники: http://vashtehnik.ru/elektrika/kak-polzovatsya-multimetrom.html, http://masterok-remonta.ru/elektrika-i-osveschenie/kak-polzovatsya-multimetrom-instruktsiya-dlya-chay.html, http://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html

electricremont.ru

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

• Непросто разобраться в нескольких шкалах.
• Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

• напряжение: постоянное и переменное;
• ток: постоянный и переменный;
• сопротивление;
• параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

vseobelektrike.com

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

masterok-remonta.ru

Смотри! Как пользоваться мультиметром тестером для чайников видео

Мультиметр – незаменимый прибор для людей связанных с электроникой и электрикой, неважно занимаетесь вы этим профессионально или любительски. Как правильно пользоваться цифровым мультиметром вопрос простой, но всегда актуальный.

Мультиметры могут кардинально отличаться друг от друга по сложности устройства, типу и количеству функций.

Они могут быть легкими, карманными, которые можно всегда носить с собой или же большими, стационарными.

Самым простым мультиметром вы сможете измерить силу постоянного тока, напряжение постоянного и переменного тока, и сопротивление.

Сложные могут иметь огромное количество функций, подходящих для выполнения диагностики лобового радиоэлемента, например:

1. Тест диодов.
2. Тест транзисторов.
3. Прозвонка.
4. Измерение электрической ёмкости.
5. Измерение индуктивности.
6. Измерение температуры.
7. Измерение частоты напряжения.
8. Запись результатов измерений.
9. И другие.

Для выполнения грамотных измерений нужно разбираться в функциях мультиметра и знать, как их использовать.

СОДЕРЖАНИЕ СТАТЬИ:

Знакомимся с тестером

Мультиметры могут быть аналоговыми или цифровыми. Пользоваться аналоговыми тестерами сложнее, для проведения измерений нужны набор сопротивлений и шунтов, значения получаются в результате вычислений.

Кроме того, они имеют еще несколько недостатков:

• нужна правильная полярность при подключении;
• в некоторых режимах шкала нелинейная;
• в режиме вольтметра входное сопротивление недостаточно высокое.

Поэтому аналоговые мультиметры, в наше время, уже широко не используются. Их еще можно найти в кабинетах школ и университетов, они применяются для обучения.

Цифровые тестеры очень просты в использовании, для выполнения измерений нужно лишь выбрать подходящий режим и подключить его к цепи. Значение выводится на экран, или могут использоваться сигнальные светодиоды и звуковые индикаторы. Точность может быть от 10%, в простых приборах, и до 0,01% в приборах с высокой точностью АЦП, качественными радиоэлементами, калибровкой и хорошей защитой от наводок.

Под словом мультиметр сейчас в основном имеют ввиду именно цифровое исполнение, поэтому ниже будет рассказано как проводить измерения, используя именно его.

Измеряем напряжение

Для того что бы измерить постоянный ток нужно выбрать соответствующий режим на мультиметре, он обозначен DCV, и выставить предел.

Если вы не знаете какой предел выбрать, для того что бы избежать повреждения прибора нужно начинать измерение с самого большого из доступных, уменьшая постепенно. Чем ближе к измеряемой величине вы подберете предел, тем точнее получите значение.

При измерении напряжения батареек предел можно узнать, посмотрев на их описание, где написано их номинальное напряжение.

Подключать прибор в схему следует параллельно или, при измерении напряжения аккумулятора, к клеммам. Один из щупов должен быть подключен к выходу COM, а другой к гнезду VΩmA, если ваш прибор имеет функционал больше минимального.

Полярность подключения не играет большой роли, на экране вывода значения оно будет просто отображаться с обратным знаком.

Что бы измерить переменное напряжение требуется выбрать режим ACV, принцип выставления пределов и снятия значений идентичен постоянному напряжению.

Измеряем силу тока

Большинство мультиметров могут измерять только постоянные токи. Для проведения измерений нужно знать максимально возможный ток, и не рекомендуется подключать тестер в режиме амперметра без нагрузочного сопротивления, это может быть опасно не только для прибора, но и для вас.

В некоторых режимах измерений, безопасное время использования тестера в цепи ограничено.

Подключать мультиметр в режиме амперметра нужно последовательно, то есть в разрыв цепи.

Измеряем сопротивление

Для измерения сопротивления нужно также переключить мультиметр в соответствующий режим, подключить щупы к участку на котором необходимо узнать сопротивление, и подобрать передел больше измеряемого, но как можно ближе к нему, для достижения максимальной точности.

Опасность повредить тестер в этом режиме отсутствует, поэтому можно не бояться промахнуться с пределом.

Достаточно продвинутые экземпляры могут автоматически подбирать пределы, без участия человека.

Подключать щупы нужно параллельно, а подавать напряжение не обязательно.

Используем прозвонку

Прозвонкой называют измерение сопротивления с звуковой или световой индикацией низкого сопротивления, в большинстве случаев меньше 50 Ом. Используют его для проверки целостности цепи, отсутствия обрывов, либо наоборот замыканий.

По сути это упрощенная версия режима измерения сопротивления и поэтому можно сказать, что в какой-то степени она имеется во всех мультиметрах.

Не в каждой модели реализована этот режим отдельной функцией, пользоваться им так же просто, как и измерением сопротивления, просто подключить щупы параллельно в электрическую схему.

Полезное видео

Дополнительную информацию о мультиметрах и о правилах их использования вы сможете получить из видео ниже:

Заключение

Для выполнения точных измерений необходимы минимальные знания законов электротехники. Недостаток знаний может привести к порче прибора, хотя во многих экземплярах тестеров есть встроенная защита. Не каждый прибор подойдет для специфических задач. Но при соблюдении всех правил и предосторожностей в проведении измерений с помощью цифрового мультиметра нет ничего сложного.

elektrika.wiki

Как пользоваться мультиметром тестером для чайников видео

Мультиметр – незаменимый прибор для людей связанных с электроникой и электрикой, неважно занимаетесь вы этим профессионально или любительски. Как правильно пользоваться цифровым мультиметром вопрос простой, но всегда актуальный.

Мультиметры могут кардинально отличаться друг от друга по сложности устройства, типу и количеству функций.

Они могут быть легкими, карманными, которые можно всегда носить с собой или же большими, стационарными.

Самым простым мультиметром вы сможете измерить силу постоянного тока, напряжение постоянного и переменного тока, и сопротивление.

Сложные могут иметь огромное количество функций, подходящих для выполнения диагностики лобового радиоэлемента, например:

1. Тест диодов.
2. Тест транзисторов.
3. Прозвонка.
4. Измерение электрической ёмкости.
5. Измерение индуктивности.
6. Измерение температуры.
7. Измерение частоты напряжения.
8. Запись результатов измерений.
9. И другие.

Для выполнения грамотных измерений нужно разбираться в функциях мультиметра и знать, как их использовать.

Знакомимся с тестером

Мультиметры могут быть аналоговыми или цифровыми. Пользоваться аналоговыми тестерами сложнее, для проведения измерений нужны набор сопротивлений и шунтов, значения получаются в результате вычислений.

Кроме того, они имеют еще несколько недостатков:

• нужна правильная полярность при подключении;
• в некоторых режимах шкала нелинейная;
• в режиме вольтметра входное сопротивление недостаточно высокое.

Поэтому аналоговые мультиметры, в наше время, уже широко не используются. Их еще можно найти в кабинетах школ и университетов, они применяются для обучения.

Цифровые тестеры очень просты в использовании, для выполнения измерений нужно лишь выбрать подходящий режим и подключить его к цепи. Значение выводится на экран, или могут использоваться сигнальные светодиоды и звуковые индикаторы. Точность может быть от 10%, в простых приборах, и до 0,01% в приборах с высокой точностью АЦП, качественными радиоэлементами, калибровкой и хорошей защитой от наводок.

Под словом мультиметр сейчас в основном имеют ввиду именно цифровое исполнение, поэтому ниже будет рассказано как проводить измерения, используя именно его.

Измеряем напряжение

Для того что бы измерить постоянный ток нужно выбрать соответствующий режим на мультиметре, он обозначен DCV, и выставить предел.

Если вы не знаете какой предел выбрать, для того что бы избежать повреждения прибора нужно начинать измерение с самого большого из доступных, уменьшая постепенно. Чем ближе к измеряемой величине вы подберете предел, тем точнее получите значение.

При измерении напряжения батареек предел можно узнать, посмотрев на их описание, где написано их номинальное напряжение.

Подключать прибор в схему следует параллельно или, при измерении напряжения аккумулятора, к клеммам. Один из щупов должен быть подключен к выходу COM, а другой к гнезду VΩmA, если ваш прибор имеет функционал больше минимального.

Полярность подключения не играет большой роли, на экране вывода значения оно будет просто отображаться с обратным знаком.

Что бы измерить переменное напряжение требуется выбрать режим ACV, принцип выставления пределов и снятия значений идентичен постоянному напряжению.

Измеряем силу тока

Большинство мультиметров могут измерять только постоянные токи. Для проведения измерений нужно знать максимально возможный ток, и не рекомендуется подключать тестер в режиме амперметра без нагрузочного сопротивления, это может быть опасно не только для прибора, но и для вас.

В некоторых режимах измерений, безопасное время использования тестера в цепи ограничено.

Подключать мультиметр в режиме амперметра нужно последовательно, то есть в разрыв цепи.

Измеряем сопротивление

Для измерения сопротивления нужно также переключить мультиметр в соответствующий режим, подключить щупы к участку на котором необходимо узнать сопротивление, и подобрать передел больше измеряемого, но как можно ближе к нему, для достижения максимальной точности.

Опасность повредить тестер в этом режиме отсутствует, поэтому можно не бояться промахнуться с пределом.

Достаточно продвинутые экземпляры могут автоматически подбирать пределы, без участия человека.

Подключать щупы нужно параллельно, а подавать напряжение не обязательно.

Используем прозвонку

Прозвонкой называют измерение сопротивления с звуковой или световой индикацией низкого сопротивления, в большинстве случаев меньше 50 Ом. Используют его для проверки целостности цепи, отсутствия обрывов, либо наоборот замыканий.

По сути это упрощенная версия режима измерения сопротивления и поэтому можно сказать, что в какой-то степени она имеется во всех мультиметрах.

Не в каждой модели реализована этот режим отдельной функцией, пользоваться им так же просто, как и измерением сопротивления, просто подключить щупы параллельно в электрическую схему.

Полезное видео

Дополнительную информацию о мультиметрах и о правилах их использования вы сможете получить из видео ниже:

Заключение

Для выполнения точных измерений необходимы минимальные знания законов электротехники. Недостаток знаний может привести к порче прибора, хотя во многих экземплярах тестеров есть встроенная защита. Не каждый прибор подойдет для специфических задач. Но при соблюдении всех правил и предосторожностей в проведении измерений с помощью цифрового мультиметра нет ничего сложного.

Вопрос: Как использовать цифровой мультиметр? — Компьютеры и электроника

Содержание статьи:



Мультиметр: азы работы с прибором

Видео взято с канала: Константин Ф.

---



Как пользоваться мультиметром, или обзор на UNI-T UT61B

Показать описание

В этом выпуске хочу показать вам как пользоваться мультиметром (тестером), то есть какие бывают типы, как их настраивать и как подключать. Также данный ролик является обзором мультиметра UT61B, от фирмы UNI-T, довольно популярного среди радиолюбителей..
Мультиметр это прибор который сочетает в себе вольтметр, амперметр, омметр, а некоторые модели имеют даже выносной контактный термометр, частотомер, а также тестер диодов, транзисторов и конденсаторов. В общем, мультиметр это основной инструмент радиолюбителя, о чём вы поймёте из этого обзора. И он просто обязан быть хорошим..
▼Выпуск “Электричество для чайников”▼.
https://youtu.be/BfpL4E8aAp4.
▼Страница с мультиметрами у меня на сайте▼.
http://alexgyver.ru/multimeters/.
ВНИМАНИЕ! ВЕРСИЯ UT61A НЕ УМЕЕТ РАБОТАТЬ ЧЕРЕЗ КОМПЬЮТЕР!
★ UT61A https://goo.gl/HcBEai.
★ UT61B https://goo.gl/umsKEE.
★ UT61C http://ali.pub/thnl3.
★ UT61D https://goo.gl/QSdYoD.
★ UT61E https://goo.gl/elROoC.
▼Все версии софта для работы с ПК▼.
https://goo.gl/s9wFHU.
▼Дрова для переходника RS232-USB▼.
https://goo.gl/sx1Yqt.
═════════════════════════════════.
► Китайские Arduino и датчики ДЁШЕВО ◄.
http://alexgyver.ru/arduino_shop/.
★ Получай 10.5% скидку с любой покупки на Aliexpress! ★.
http://epngo.bz/cashback_install_plugin/56525.
★ Моя партнёрка с Aliexpress ★.
http://epngo.bz/ali_epn_index/56525.
═════════════════════════════════.
✔ Официальный сайт: http://AlexGyver.ru/.
✔ Группа Вконтакте: http://vk.com/diyworkplace.
✔ Поддержать канал денежкой http://AlexGyver.ru/support_alex/.
✔ Instagram: https://www.instagram.com/alexgyvershow/.
═════════════════════════════════.
►► СЛЕДУЮЩИЙ ВЫПУСК СКОРО.
◄◄ ПРЕДЫДУЩИЙ ВЫПУСК #AlexGyver

Видео взято с канала: AlexGyver

---



10 ОШИБОК ПРИ ПОЛЬЗОВАНИИ МУЛЬТИМЕТРОМ

Видео взято с канала: Электротехника и электроника

---



Как пользоваться мультиметром. Мультиметр инструкция для новичка

Видео взято с канала: AutoAndElectronics

---



Тестер Мультиметр DT-832

Видео взято с канала: Byte

---



Как пользоваться мультиметром. Часть1

Видео взято с канала: Сергей Сощенко

---



Мультиметр. Как пользоваться мультиметром. Тестер. Полная инструкция как пользоваться тестером.

Показать описание

В этом мультиметр видео вы увидите, как пользоваться мультиметром (как пользоваться тестером), как проверить мультиметр цифровой. Узнаете как проверить работоспособность мультиметра. Вы так же увидите как производится проверка мультиметром элементов питания, измерение мультиметром постоянного и переменного напряжения, вы узнаете как прозвонить мультиметром. Как с помощью мультиметра замеряется переменное и постоянное напряжение, как прозванивать мультиметром провод на целостность, как проверить аккумулятор мультиметром, а так же как замерить мультиметром сопротивление, как проверить напряжение мультиметром..
Мультиметр инструкция, как пользоваться? Станет ясно, какой мультиметр нужен именно вам, какой лучший мультиметр, как осуществляется прозвонка мультиметром, так же можно использовать как мультиметр фаза. Вставим мультиметр в розетку и замеряем ACDC напряжение..
Друзья, если у кого то из вас возникло желание приобрести один из мультиметров (проверенные мультиметры) показанных в данном видеоролике, вот ссылки на все четыре модели, от надёжных, проверенных продавцов:
Мультиметр DT-830B (БЕЗ звуковой прозвонки) жмите здесь http://ali.pub/4d1d0c.
Мультиметр DT-832 (с звуковой прозвонки) жмите здесь http://ali.pub/4d1oxo.
Мультиметр DT-838 (с звуковой прозвонки и термопарой) жмите здесь http://ali.pub/4d1ghr.
Мультиметр DT-182 Mini (с звуковой прозвонки) жмите здесь http://ali.pub/4d1p0e

Видео взято с канала: Tonurwator

---

Онлайн-курс по основам работы с цифровым мультиметром

Если вы или ваша компания ищете способы улучшить электрические навыки, рассмотрите этот двухчасовой онлайн-курс по основам цифрового мультиметра от Fluke. Мы разработали этот курс, чтобы помочь пользователям мультиметров максимально эффективно использовать их. Независимо от того, используете ли вы мультиметр для базового электрического монтажа и ввода в эксплуатацию, ремонта и поиска неисправностей или в своей личной работе, информация этого курса поможет вам выполнить эту работу.

Использовать мультиметр для измерения напряжения довольно просто, если вы соблюдаете меры предосторожности, но как насчет остальных функций на циферблате? Даже самые продвинутые клиенты Fluke часто считают, что в их глюкометре есть аспекты, которые они могли бы использовать лучше.

Цель

В этом двухчасовом онлайн-курсе вы узнаете:

• Стандартные функции и для чего они нужны
• Символы измерений и их приложения
• Когда использовать расширенные режимы
• Принадлежности
• Технические характеристики и что важно

Изучения этого курса применимы к большинству моделей мультиметров. Они также соответствуют отраслевым инструкциям по обучению использованию электрических испытательных приборов. В шести уроках используются повествование, видео, интерактивные упражнения и иллюстрации, чтобы познакомить вас с режимами и приложениями мультиметра.

Посмотрите это видео, чтобы ознакомиться со стилем обучения и участия в курсе. В Fluke мы проводим наши онлайн-курсы в соответствии с теми же высокими стандартами качества, которые наши клиенты ожидают от имени Fluke.

Для кого предназначен этот курс

Этот курс предназначен для специалистов по электрике и обслуживанию, а также для других людей, которые хотят научиться лучше использовать цифровые мультиметры. Курс также может быть способом документирования знаний для работодателей или профсоюзов. Слушатели, проходящие курс, извлекут наибольшую пользу, если у них будет практическое понимание теории электричества и требований электробезопасности.Для получения сертификата об окончании участники должны пройти все уроки и сдать заключительный тест.

Предварительные требования

Нет *

Зарегистрируйтесь сейчас для онлайн-обучения цифровому мультиметру
!

* Курс «Основы цифрового мультиметра» включает ссылки на основную теорию электротехники, пояснения и другие вспомогательные ресурсы или материалы, содержащиеся в бесплатном онлайн-курсе Fluke «Безопасность электрических измерений». Мы рекомендуем вам начать с прохождения курса «Безопасность при электрических измерениях».Рекомендуется набрать проходной балл, но не требуется для продолжения этого курса.

Этот курс предназначен только для информационных целей. Содержание этого курса не может заменить надлежащее обучение и внедрение отраслевых стандартов, применимых к обслуживанию и тестированию электрического и механического оборудования.

Вы должны внимательно изучить и соблюдать OSHA, NFPA и другие нормативные требования, инструкции производителей оборудования и процедуры безопасности вашей компании при проведении любых испытаний или обслуживания электрического и механического оборудования.

Демонстрации в этом курсе были выполнены обученными профессионалами в контролируемой среде.

Не пытайтесь вызвать дуговое замыкание, вспышку дуги или любое другое состояние, которое может потенциально повредить электрические испытательные инструменты или оборудование или иным образом создать повышенный риск получения травм.

Курсы Fluke написаны профильными экспертами и созданы дизайнерами, чтобы быть интересными и поучительными.

Часто задаваемые вопросы

Как использовать цифровой мультиметр

Так же, как стетоскоп для врачей, переполнение стека для программистов, гаечные ключи для механика и Джарвиса для Тони Старка, мультиметр — очень важный инструмент для инженеров, которые заинтересованы в работе с электроникой.Возможно, это будет первый инструмент, с которым мы познакомимся, когда начнем изучать вещи, связанные с электроникой.

В этой статье мы узнаем , как использовать цифровой мультиметр и как это поможет нам в нашем путешествии с электроникой. Это будет очень простая статья, в которой вы познакомитесь с различными операциями мультиметра, а также иллюстративные изображения и видео. . В конце этой статьи вы узнаете, как измерить напряжение с помощью мультиметра, измерить постоянный ток, проверить целостность цепи, измерить сопротивление, а также проверить, находятся ли некоторые компоненты, такие как светодиоды и диоды, в рабочем состоянии.Уф … звучит как большой список, не так ли! Но поверьте мне, они будут очень полезны, когда вы попробуете что-то самостоятельно. Поэтому сядьте и прочитайте, а я постараюсь сделать эту статью как можно более интересной.

Как измерить напряжение с помощью мультиметра:

Обычно мультиметр может измерять два разных напряжения. Один из них — постоянное напряжение, а другой — переменное напряжение. Почти все электронные устройства работают с постоянным напряжением (обычный переменный ток будет преобразован в постоянный), и, следовательно, постоянное напряжение является наиболее измеряемым параметром.

Наш мультиметр может измерять как переменное, так и постоянное напряжение. Начнем с напряжения постоянного тока.

Как измерить напряжение постоянного тока с помощью мультиметра:

Перед выполнением любых измерений необходимо проверить на мультиметре две вещи. Это положение тестовых проводов , (также известные как тестовые пробники) и , выбор режима / диапазона. По умолчанию черный измерительный провод должен находиться в слоте COM , а красный измерительный провод должен находиться в слоте В. .Это положение изменится, только если мы измеряем ток.

Итак, для измерения напряжения черный измерительный провод должен быть в разъеме COM, а красный провод — в разъеме V. Теперь нам нужно выбрать режим, используя регулятор, похожий на ручку в центре мультиметра. Мы должны найти символ напряжения постоянного тока (показанный на рисунке ниже) и выбрать диапазон под ним. По умолчанию диапазон будет таким: 200 мВ, 2 В, 20 В, 200 В и 600 В. В зависимости от уровня напряжения, которое вы планируете измерить, вы можете выбрать диапазон.И не волнуйтесь, он не взорвется, если вы выберете меньшую дистанцию, в которую всегда можете попасть, и попробуйте. Например, если вы измеряете 35 В, и если вы поместите его в диапазон 20 В, то ваш счетчик будет просто читать 1, это означает, что вы должны выбрать диапазон высокого напряжения в этом случае 200 В. На картинке ниже я установил измеритель так, чтобы он считывал напряжение постоянного тока, которое находится в диапазоне 20 В.

После того, как мы настроили измеритель, мы можем просто поместить щупы на клеммы, на которых мы должны измерить напряжение.Поместите красный провод на положительную клемму, а черный провод на отрицательную клемму, и вы получите значение напряжения. Если вы измените полярность кабеля, вы все равно получите значение, но с отрицательным знаком, всегда используйте щупы с правильной полярностью, чтобы избежать ошибок. Вы можете измерить напряжение аккумулятора, адаптера постоянного тока, зарядного устройства телефона и даже падение напряжения на каждом компоненте в цепи во время отладки приложений. В приведенном ниже видео показано, как измерять напряжение постоянного тока с помощью мультиметра .

Как измерить напряжение переменного тока с помощью мультиметра:

Хотя напряжение переменного тока редко измеряется с помощью цифрового мультиметра, оно по-прежнему важно в местах, где присутствует сеть переменного тока. Чтобы измерить напряжение переменного тока, поместите красный провод в слот V и черный провод в разъем COM, как показано на рисунке ниже. Теперь установите режим с помощью ручки, мы должны поместить ее на символ переменного напряжения (показано на рисунке ниже). Обычно у нас есть два диапазона для напряжений переменного тока: 200 В и 600 В.Для измерения напряжения переменного тока в Индии, которое составляет 220 В, мы должны перевести его в режим 600 В, как показано на рисунке ниже.

Процесс измерения в точности аналогичен измерению постоянного напряжения, но здесь нет полярности, поскольку мы имеем дело с переменным током. В следующем видео показано , как измерить напряжение сети переменного тока с помощью мультиметра .

Как измерить постоянный ток с помощью мультиметра:

Большинство обычных мультиметров не имеют возможности измерения переменного тока, поэтому мы обсудим только измерение постоянного тока, однако, если вы ищете прибор для измерения тока, клещи.Не пытайтесь измерить переменный ток мультиметром постоянного тока, это может привести к необратимому повреждению измерителя.

Для измерения постоянного тока черный датчик следует поместить в разъем COM, а красный датчик — в разъем A, как показано на рисунке ниже. Это сделано потому, что ток всегда следует измерять последовательно. Также обратите внимание, что некоторые измерители могут иметь два слота A в зависимости от диапазона, поэтому обязательно прочтите символ перед подключением. Затем мы можем выбрать режим, повернув ручку на символ постоянного тока (как показано на рисунке).Опять же, у нас есть диапазоны от 200 мкА до 10А, мы можем выбрать требуемый диапазон. На изображении ниже измеритель настроен на считывание постоянного тока на уровне 2 мА, поэтому я использую тот же слот V. Но если ток 10А, то мне следовало поменять слот.

Как было сказано ранее, ток можно измерить только последовательно с нагрузкой. Поэтому, если вы хотите измерить ток, протекающий по любому проводу, вы должны отсоединить провод и подключить этот измеритель последовательно, поместив один зонд на один конец, а другой — на другой.В приведенном ниже видео показано, как измерять ток, протекающий через по проводу, питающему светодиод.

Как проверить целостность с помощью мультиметра:

Еще одна важная и полезная функция мультиметра — проверка целостности цепи. Это спасательный инструмент, который помогает отлаживать электронику, будь то ваша новая печатная плата или простое соединение на макетной плате, вы можете использовать инструмент непрерывности, чтобы проверить, есть ли соединение между двумя терминалами.Это также можно использовать для обнаружения обрыва провода .

Устройство проверяет целостность любого провода или цепи. , поместите черный датчик в разъем COM, а красный датчик в разъем V, затем поверните ручку к символу целостности (показано на рисунке ниже). Чтобы проверить целостность цепи между клеммами, скажем, клемма A и клемма B, поместите один датчик (любой датчик) на клемму A, а другой — на клемму B. Если есть соединение между клеммой A и клеммой B, счетчик покажет ноль, и вы также получите звуковой сигнал.Если соединение отсутствует, вы не услышите звуковой сигнал.

В приведенном ниже видео показано , как проверить целостность цепей и как обнаружить обрыв соединения .

Как измерить сопротивление с помощью мультиметра:

Один из наиболее часто используемых и неизбежных компонентов в электронике — это резисторы. Доступен широкий спектр резисторов в зависимости от их номинальной мощности и значения сопротивления, значение каждого резистора будет указано с помощью цветовой кодировки.Важно научиться считывать значение резисторов с помощью цветового кода, но в некоторых случаях бывает трудно прочитать цвет. В этих случаях мы можем использовать мультиметр, чтобы легко прочитать значение сопротивления резистора.

От

до измерьте сопротивление мультиметром , убедитесь, что черный щуп находится в гнезде COM, а красный — в гнезде V. Теперь поверните ручку к символу сопротивления. Опять же, у нас есть диапазоны от 200 Ом до 2 МОм, выберите тот, который вам нужен, здесь, на рисунке ниже, я помещаю его на значение 20 кОм.Вы всегда можете попробовать разные диапазоны, чтобы получить правильный диапазон, подходящий для вашего резистора.

На видео ниже показано, как можно измерить значение сопротивления с помощью мультиметра . Измеренное значение не будет точным; это можно использовать просто как приближение. Кроме того, если резистор находится внутри цепи, мы не должны измерять сопротивление с помощью мультиметра, поскольку он будет показывать неправильные значения.

Как проверить компоненты с помощью диодного режима:

Еще один интересный режим мультиметра — это режим Diode.Вы когда-нибудь задумывались, находится ли светодиод / диод в вашей цепи в рабочем состоянии или какого цвета ваш светодиод может светиться при включении! Больше не думайте, переводите мультиметр в диодный режим и сразу же проверяйте. Вы проверяете полярность своего светодиода и даже заставляете его светиться, чтобы проверить его работу.

Чтобы использовать диодный режим, убедитесь, что ваш черный датчик находится в слоте COM, а красный датчик — в слоте V. Теперь установите ручку регулятора на символ диода, как показано на рисунке ниже. Режим диода и режим сопротивления 2K используют одно и то же место, поэтому не беспокойтесь об этом.Теперь поместите красный зонд на анод, а черный зонд на катод светодиода, и светодиод должен светиться. Это работает, потому что светодиод также является формой диода, если вы измените полярность, светодиод не будет светиться, то же самое можно использовать для проверки работы диода.

На видео ниже показано , как мы можем использовать режим диода для проверки состояния светодиодов и диодов . Опять же, этот метод не рекомендуется использовать, когда компоненты находятся в цепи, потому что существующие соединения могут привести к плохому / неправильному результату.

Вольтметр Scopy

[Analog Devices Wiki]

Видео

Общее описание

Вольтметр отображает показания напряжения на двух каналах АЦП.

Откройте прибор «Вольтметр», нажав кнопку «Вольтметр», отображаемую в крайнем левом углу окна «Копирование». В вольтметре используются щупы 1 и 2 осциллографа в M2k для каналов, которые могут измерять сигналы постоянного и переменного тока при ± 25 В.

Функция калибровки автоматически запускается для прибора вольтметра, когда Scopy подключается к устройству M2k. Ручная калибровка не требуется.

Главное окно

Исторический участок

Отображается графическое представление значения напряжения во времени для каждого канала. Исторический график представлен в виде полосовой диаграммы, где амплитуда напряжения откладывается по оси x, а время откладывается по оси y. Это можно отключить в меню управления.

Цифровой дисплей

В этом разделе отображаются числовые значения напряжения на обоих каналах. Отображаемое значение напряжения может быть либо в В постоянного тока в режиме постоянного тока, либо в В (среднеквадратичное значение), В в режиме переменного тока.

Кнопка Пуск / Стоп

Кнопку Run / Stop в правом верхнем углу окна Scopy можно использовать для запуска и остановки захвата для двух каналов. Остановка захвата сохраняет последнее чтение для обоих каналов.Кроме того, захват можно запустить и остановить, щелкнув маленький белый квадрат справа от названия инструмента в левом боковом меню.

Режимы переменного / постоянного тока

Режим AC / DC может быть установлен независимо для каждого канала. Режим переменного тока отображает значение VRMS сигнала и оптимизирован для частот от 20 Гц до 40 кГц, этот диапазон частот разделен на два варианта.

Первый вариант — диапазон частот от 20 Гц до 800 Гц, а второй вариант — от 800 Гц до 40 кГц.Когда частота сигнала выходит за пределы диапазона выбранной опции, прибор не будет показывать показания.

Режим постоянного тока отображает значение постоянного напряжения сигнала от -25 В до 25 В.

История

Вольтметр имеет один график зависимости напряжения от времени для каждого канала. Их можно независимо включать и отключать, переключая переключатели ВКЛ / ВЫКЛ в правом меню. Под переключателями ВКЛ / ВЫКЛ есть селектор.

По умолчанию график представляет данные за 10 секунд.Этот селектор позволит вам выбрать продолжительность истории из трех вариантов: 1 секунда, 10 секунд, 60 секунд.

Регистрация данных

Регистрация данных может быть включена или отключена с помощью переключателя ВКЛ / ВЫКЛ в правом меню. Файл можно выбрать, нажав кнопку Обзор

Вольтметр может перезаписать или добавить к выбранному файлу, отметив одну из опций, расположенных под селектором файлов.

Элемент управления таймером, расположенный в нижней части правого меню, управляет объемом данных, которые будут регистрироваться.Допустимый диапазон значений для этого элемента управления составляет от 0 секунд до 1 часа. По умолчанию счетчик установлен на 0. В этом случае каждое значение, отображаемое на ЖК-дисплее, будет записано в выбранный файл. Если значение равно, например, 4, вольтметр будет записывать в файл каждые 4 секунды.

Пик удержания

Функциональность удержания пикового значения может быть включена или отключена с помощью переключателя ВКЛ / ВЫКЛ в правом меню.

Минимальные и максимальные значения отображаются на цифровом дисплее и могут быть сброшены с помощью кнопки Reset .

Вернуться на главную страницу Scopy

Как использовать мультиметр для проверки электрических частей видео

Как использовать мультиметр для проверки электрических частей видео | Советы и уловки

Пожалуйста, включите JavaScript для просмотра веб-сайта.

Персонал Sears PartsDirect

В этом видео от Sears PartsDirect показано, как проверить целостность проводов и электрических частей с помощью мультиметра.Проверка целостности может сказать вам, проходит ли электрический ток через цепь. Это также может помочь определить, создает ли провод короткое замыкание на металлический каркас, что является потенциально опасной ситуацией.

Для получения дополнительной помощи по ремонту ознакомьтесь с нашим разделом помощи по ремонту своими руками, где есть руководства по ремонту, статьи, видео, ответы на наиболее часто задаваемые вопросы и советы по поиску и устранению неисправностей для бытовой техники, газонного оборудования, инструментов и других продуктов.

Симптомы, общие для всех вытяжек

Выберите симптом, чтобы увидеть соответствующий ремонт вытяжки.

Основные причины: засорение воздушных фильтров, проблемы с воздуховодами, отказ двигателя вентилятора, сломанная лопасть вентилятора Основные причины: срабатывание охранной функции из-за высокой температуры варочной панели, неисправный датчик температуры, отказ электронной платы управления Основные причины: отказ электронной платы управления, плохое управление пользовательским интерфейсом, Неисправность переключателя света и вентилятора, неисправность проводки Основные причины: неисправный выключатель вентилятора, отказ электронной платы управления, неисправное управление пользовательским интерфейсом, неисправность проводки Основные причины: нехватка электроэнергии, неисправная электронная плата управления, неисправный интерфейс пользователя, неисправность вентилятора и выключателя освещения, проблемы с проводкой Причины: ослабленные крепежные винты, неисправный двигатель вентилятора, поврежденная лопасть вентилятора, изношенные подшипники двигателя вентилятора Основные причины: неисправная лампочка, сломанный выключатель света, плохое электронное управление, сбой управления пользовательским интерфейсом, плохая розетка, неисправность проводки

Общие для всех руководства по ремонту вытяжки

Эти пошаговые инструкции по ремонту помогут вам безопасно исправить то, что сломалось на вашей вытяжке.

1 декабря 2013 г.

Лайл Вайшвилл

Выключатель вентилятора включает двигатель вентилятора вытяжки. Если переключатель вентилятора неисправен, замените его, следуя подробным инструкциям в этом руководстве по ремонту.

1 декабря 2013 г.

Лайл Вайшвилл

Если вентилятор вытяжки не работает, вероятно, неисправен двигатель вентилятора. Следуйте инструкциям в этом руководстве, чтобы заменить двигатель вентилятора.

20 января 2013 г.

Лайл Вайшвилл

Если вы заменили лампочку, но она по-прежнему не работает, вероятно, неисправна розетка.Воспользуйтесь подробными инструкциями в этом руководстве по ремонту, которые покажут вам, как его заменить.

Статьи и видео, общие для всех вытяжек

Воспользуйтесь советами и советами в этих статьях и видео, чтобы максимально использовать возможности вытяжки.

1 ноября 2014 г.

Общие вопросы вытяжек

Персонал Sears PartsDirect

Узнайте, какие вопросы у многих возникают по поводу использования, обслуживания и ремонта вытяжек.

Нижний холодильник

Газонный трактор с передним расположением двигателя

Основные функции и использование цифрового мультиметра

Последнее обновление: 20 января 2021 г., 21:28.

Я хотел бы поделиться небольшой записью об использовании цифрового мультиметра. Это краткое введение в принцип работы мультиметров и их основные функции. Каждый ученик электрика должен знать основные функции и правила использования цифрового мультиметра.

Этот пост разработан, чтобы дать вам общее представление о том, что такое цифровой мультиметр и как им пользоваться. Не забудьте также изучить различные символы мультиметра, используемые разными брендами.

Что такое цифровой мультиметр?

Цифровой мультиметр или цифровой мультиметр — один из наиболее полезных элементов испытательного оборудования для диагностики электрических или электронных проблем.Это измерительное устройство, которое принимает аналоговую информацию и использует аналого-цифровой преобразователь для преобразования ее в цифровой сигнал, который отображается на дисплее. Фото: Mixrev.com

Вы можете использовать цифровой мультиметр для измерения следующего:

• Напряжение переменного тока
• Напряжение постоянного тока
• Ток (как переменный, так и постоянный)
• Сопротивление
• Температура
• Частота
• Емкость

Конечно, все зависит от имеющегося у вас цифрового мультиметра типа .Как минимум, вы должны уметь измерять напряжение , сопротивление и ток с помощью любого цифрового мультиметра.

Как использовать цифровой мультиметр для проверки напряжения

Проверка цепи (или источника питания) на напряжение — это наиболее распространенное применение цифрового мультиметра . Вот как можно проверить напряжение в разных цепях.

Цепи постоянного или постоянного тока

1. Вставьте измерительные провода в соответствующие клеммы на измерителе.Черный провод к общему порту или COM , а красный провод к порту с маркировкой Ом .
2. Включите мультиметр и установите переключатель в положение V со сплошной и пунктирной линией (VDC).
3. Теперь подключите тестовые провода к цепи: черный к точке отрицательного потенциала (которая является заземлением цепи) и красный к точке положительного потенциала. Кредит: www.electronicshub.org

Теперь вы должны увидеть показания на отображать. На дисплее теперь отображается напряжение источника (батареи) или цепи .Если вы видите символ — перед показанием, поменяйте провода (это означает, что полярность обратная). Если вы не видите показания, убедитесь, что вы выбрали правильную настройку и что провода и выводы подключены правильно. Все еще не читаете? Источник либо мертв, либо цепь отключена. Если он все еще не показывает… значит, ваш мультиметр сломался (убедитесь, что вы приобрели один из лучших мультиметров на рынке… там много всякой всячины).

Цепи переменного или переменного тока

1. Вставьте измерительные провода в соответствующие клеммы на измерителе.Черный провод к общему порту или COM , а красный провод к порту с маркировкой Ом .
2. Включите мультиметр и установите переключатель на ∨ ​​ с волной.
3. Поскольку это переменный ток, расположение выводов не имеет значения, но вам все равно нужно знать, какие показания следует ожидать на проводниках или розетках.

Я нашел на YouTube отличное видео, которое дает вам общее представление о том, как пользоваться цифровым мультиметром. Для тех из вас, кто любит читать, продолжайте читать.

Я также нашел несколько отличных ресурсов, чтобы вы могли проверить, нужны ли вам дополнительные данные. Компания Fluke собрала библиотеку основ цифрового мультиметра, в которой подробно описаны функции цифрового мультиметра и способы его использования в определенных приложениях. Посмотрите здесь.

Как мне измерить напряжение трансформатора дверного звонка?

Мы рекомендуем вам проверить уровень напряжения на трансформаторе дверного звонка перед установкой комплекта питания для проводного видеодомофона Arlo Essential или перед тем, как подключить проводной видеодомофон Arlo Essential.Если трансформатор дверного звонка не соответствует требуемому напряжению, вы должны модернизировать трансформатор, прежде чем использовать дверной звонок Arlo.

Требуемое напряжение:

Уровень напряжения трансформатора дверного звонка можно проверить одним из трех способов:

• Используйте мультиметр для проверки напряжения.
  Использование мультиметра дает вам наиболее точную оценку напряжения трансформатора дверного звонка, и это можно сделать, не обнаруживая трансформатор дверного звонка.В следующем разделе приведены подробные инструкции по использованию мультиметра для проверки напряжения.
• Проверьте, указано ли напряжение на трансформаторе вашего дверного звонка.
  Расчетное напряжение обычно указывается на трансформаторах дверных звонков. Обычно это точно, но не так точно, как при использовании мультиметра.
• Попробуйте использовать приложение Arlo для установки дверного звонка Arlo и проверьте, работает ли он с трансформатором дверного звонка.

С помощью мультиметра проверить уровень напряжения

Мультиметр — это электронный инструмент, который измеряет точный уровень напряжения объекта.

Чтобы использовать мультиметр для проверки напряжения трансформатора дверного звонка:

1. Отключите имеющийся дверной звонок.
   Примечание: Убедитесь, что провода от дверного звонка не попадают внутрь стены.
2. Установите ручку мультиметра в положение переменного тока (V с волнистой линией сверху или рядом с ней).
3. Подключите два щупа мультиметра к проводам дверного звонка.
4. Считайте уровень напряжения на дисплее мультиметра.
   Если уровень напряжения находится в диапазоне от требуемого напряжения, вы можете использовать дверной звонок с вашим текущим трансформатором дверного звонка.

Проверьте уровень напряжения, найдя трансформатор дверного звонка

Трансформатор дверного звонка — это устройство, которое посылает необходимое количество электричества для питания электрического дверного звонка. Трансформатор дверного звонка может быть в любом месте вашего дома, но обычно его можно найти в нескольких местах, перечисленных ниже.

Если вы планируете использовать мультиметр для проверки напряжения, вам не нужно искать трансформатор дверного звонка.Вы можете проверить напряжение трансформатора дверного звонка по проводам, подключенным к существующему дверному звонку.

Ищите трансформатор дверного звонка в этих распространенных местах:

• В переднем туалете
• В стене рядом с существующим дверным звонком
• Рядом с автоматическим выключателем в вашем доме
• В подвале или на чердаке
• В гараже
• Возле печи вашего дома
• В подполье под вашим домом

Примечание: Мы рекомендуем вам отключить питание на выключателе перед доступом к трансформатору.В случае сомнений проконсультируйтесь с квалифицированным электриком.

После того, как вы найдете трансформатор, проверьте, есть ли маркировка, указывающая на напряжение и номинальную мощность. Для надежной работы проводного видеодомофона Arlo Essential требуется напряжение 16-24 В переменного тока. Для надежной работы беспроводного видеодомофона Arlo Essential требуется 8-24 В переменного тока.

В качестве альтернативы, если на вашем трансформаторе указан номер модели, вы можете найти на веб-сайте производителя технические характеристики.

Последнее обновление: 25.05.2021 | Идентификатор статьи: 000062324

Цифровой мультиметр

— Основное руководство

Презентация на тему: «Цифровой мультиметр — Основное руководство» — стенограмма презентации:

ins [data-ad-slot = «4502451947»] {display: none! important;}} @media (max-width: 800px) {# place_14> ins: not ([data-ad-slot = «4502451947»]) {display: none! important;}} @media (max-width: 800px) {# place_14 {width: 250px;}} @media (max-width: 500 пикселей) {# place_14 {width: 120px;}} ]]>

1 Цифровой мультиметр — Основное руководство Можно использовать
цифровые мультиметры и электрические мультиметры для измерения силы тока, напряжения, сопротивления и других параметров как в промышленных, так и в лабораторных целях.

2 Что такое цифровой мультиметр?
Цифровой мультиметр (DMM) — это просто электронный прибор, измеряющий электрические параметры. Цифровой мультиметр измеряет напряжение переменного / постоянного тока, сопротивление переменному / постоянному току. Цифровой мультиметр может иметь множество специальных функций, предназначенных для широкого круга приложений. Частота Температура Емкость Непрерывность в цепи Проверка диодов

3 Символы на передней панели Символ Значение В В постоянного тока В В переменного тока
мВ милливольт (.001В или 1/1000 В) А Ампер мА миллиампер (0,001 А или 1/1000 А) мкА мкА (А или 1/1 000 000 А)  Сопротивление (Ом) k   килоом, Мегаом)))) Звуковой сигнал непрерывности Цель: ознакомить начинающих пользователей с символами на передней панели. Символы на передней панели для постоянного и переменного тока соответствуют международным стандартам (IEC), но могут сбивать с толку пользователей.

4 Символы на передней панели Символ Значение Емкость (мкФ: микрофарады)
(нФ: нанофарады) Тест диода Гц Герц (циклов / сек) REL  Относительное или смещенное показание Диапазон Ручное изменение автоматического диапазона Удержание Нажатие Удержание Последнее стабильное показание МИН МАКС Максимум, самые низкие зарегистрированные показания Опасные уровни напряжения Внимание: см. руководство Мы рассмотрим все эти функции с помощью практических упражнений.Фарад — это стандартная единица измерения емкости. Нанофарад — это (1 / миллиардная) фарада.

5 Диапазон точности дисплея и разрешение Электроника Электрические характеристики
Цифровой мультиметр Технические характеристики Диапазон точности дисплея и разрешение Цель: как можно более кратко объяснить некоторые концепции технических характеристик и, по возможности, с практической точки зрения. Электроника Электротехника

6 Общие сведения о характеристиках дисплея цифрового мультиметра
Отображение задается как цифры или как цифры счета: 3 1/2, 4 1/2 и т. Д.Пример: 3 1/2: (читается как трехзначный цифровой мультиметр), начиная с наименее значащей цифры (крайняя правая), 3 «полных» цифры от 0 до 9 Крайняя левая цифра — 1 «половинная» цифра (может считывать меньше, чем 9). Пример: 1999 Счетчик: 3200, 4000 и т. Д. Дисплей с счетом на 4000 считывает с дисплея с 3200 счетчика считывает с дисплея 20 000. Цель: Уточнение технических характеристик дисплея. Спецификация Счетов более понятна, чем Цифры. Цифровая система является традиционной метрикой в ​​индустрии тестирования и измерений, но сбивает с толку конечных пользователей.

7 Общие сведения о характеристиках точности цифрового мультиметра
Точность указывается в процентах% Близость, с которой показание прибора приближается к истинному измеряемому значению; или наибольшая допустимая ошибка. Процент показаний (цифровые мультиметры) по сравнению с процентом шкалы или диапазона (аналоговые измерители): Пример: шкала 1% против показания 1% шкалы%: если шкала или диапазон составляет 1000 В, точность 1% равна + / — 10В.Показание 120 В может = В. Показание%: точность 1% при показании 120 В = В. Наименьшая значащая цифра нестабильна: Пример: Спецификация точности = +/- (1% + 2) Показание 200,0 мВ = мВ Цель: Объясните, как указывается точность в цифровых мультиметрах. Повышенный счетчик сам по себе (без повышения точности) не приносит дополнительных преимуществ. Например: счетчик 1 имеет отображение 4000 отсчетов с точностью +/- 1%. Счетчик 2 имеет счетный дисплей с точностью +/- 1%. Оба измерителя измеряют 2500 мВ: измеритель 1 находится в диапазоне 4000 мВ. +/- 1% от 2500 мВ составляет +/- 25 мВ.Измеритель 1 показывает от 2475 мВ до 2525 мВ. Измеритель 2 в диапазоне мВ. +/- 1% от мВ по-прежнему +/- 25,0 мВ. Измеритель 2 показывает от мВ до мВ: более высокое разрешение, но без увеличения точности.

8 Общие сведения о характеристиках цифрового мультиметра
Диапазон и разрешение Разрешение — это наименьшее изменение измеренного значения, на которое будет реагировать прибор. По мере увеличения диапазона разрешение уменьшается: Диапазон: Разрешение: 400.0 мВ. 1 мВ (= 1/10 мВ) 4.000 В. 001 В (= 1 мВ) 40,00 В. 0,01 В (= 10 мВ) 400,0 В 0,1 В (= 100 мВ) 1000 В 1 В (= 1000 мВ) Для максимального разрешения выберите минимально возможный диапазон. Цель: Продемонстрировать взаимосвязь между диапазоном и разрешением. Их можно указывать вместе. Вместо того, чтобы объяснять это, используйте 87 для ручного перехода по диапазонам. При автоматическом выборе диапазона автоматически выбирается диапазон с наилучшим разрешением для измеряемого сигнала. Это режим запуска счетчика. Ручной выбор диапазона позволяет быстрее считывать показания, если диапазон этих показаний известен.

9 Измерения с помощью мультиметра
Измерение напряжения — Проверка правильности напряжения питания обычно является первым шагом при поиске неисправностей в цепи. Как проводить измерения напряжения: Выберите V ~ (переменный ток) или V (постоянный ток) по желанию. Подключите черный щуп к входному разъему COM. Подключите красный щуп к входному разъему V. Если цифровой мультиметр имеет только ручной диапазон, выберите самый высокий диапазон, чтобы не перегружать вход.Прикоснитесь наконечниками щупа к цепи через нагрузку или источник питания (параллельно цепи). Просмотрите показания, обязательно отметив единицу измерения.

10 Измерения с помощью мультиметра
Измерение сопротивления — Большинство цифровых мультиметров измеряют сопротивление до 0,1 Ом, а некоторые — до 300 МОм (300 000 000 Ом). Бесконечное сопротивление (разомкнутая цепь) читается как «OL» на дисплее счетчика. Как сделать измерения сопротивления: Отключите питание цепи.Выберите сопротивление (Ом). Подключите черный щуп к входному разъему COM. Подключите красный измерительный щуп к входному гнезду Ω. Подключите наконечники пробников к компоненту или части цепи, для которой вы хотите определить сопротивление. Просмотрите показания, не забудьте указать единицу измерения — ом (Ом), кило (кОм) или мегом (МОм).

11 Измерения с помощью мультиметра
Постоянный и переменный ток — Измерения тока, проводимые только с помощью цифрового мультиметра, требуют включения мультиметра последовательно с измеряемой цепью.Это означает размыкание цепи и использование тестовых проводов цифрового мультиметра для замыкания цепи. Как произвести измерения тока Выключите питание цепи. Отрежьте или распаяйте схему, создав место, куда можно будет вставить измерительные щупы. Выберите A ~ (ac) или A (dc) по желанию. Подключите черный щуп к входному разъему COM. Подключите красный щуп к входному разъему усилителя или миллиампера, в зависимости от ожидаемого значения показания. Подключите наконечники пробников к цепи через разрыв, чтобы весь ток проходил через цифровой мультиметр (последовательное соединение).Снова включите питание схемы. Просмотрите показания, обязательно отметив единицу измерения.

12 Истинное среднеквадратичное значение в сравнении с измерением среднего значения
Что означает «среднеквадратичное значение» — это среднеквадратичное значение или эффективное значение нагрева для любой формы волны переменного напряжения или тока. RMS — это эквивалентная величина нагрева постоянного тока формы волны переменного тока. Задача: объяснить RMS. Номинальные напряжения в распределительных сетях указаны в среднеквадратичных значениях: e.g., 120 В, 208 В, 230/240 В, 480 В, 575 В и т. д. являются действующими значениями. Размер оборудования зависит от среднеквадратичных значений. Мощность, потребляемая в R1, одинакова для источников переменного и постоянного тока, если VacRMS = Vdc.

13 Сравнение истинного среднеквадратичного значения и определения среднего значения
Измерение среднего значения работает для идеальной синусоиды Измеритель среднего значения предполагает наличие неискаженной синусоидальной волны и выполняет следующие вычисления: среднеквадратичное значение = 1,11 X Среднее значение Цель: объяснить, что имеется в виду по среднему зондированию.Среднее значение синусоиды = 0,637 x пик. Среднеквадратичное значение синусоидальной волны = 0,707 x пиковое. Отношение 0,707 / 0,637 = 1,11. Схема для преобразования переменного тока в средний постоянный ток относительно проста и недорога. Отсюда более низкая стоимость средних измерительных приборов.

14 Сравнение истинного среднеквадратичного значения и определения среднего значения
Что делать, если форма сигнала не является синусоидальной? Для этой формы сигнала тока эффективное значение или истинное среднеквадратичное значение = 1.85 х Среднее значение. Показание измерителя среднего значения (1,11 x Среднее) было бы на 40% заниженным. Цель: представить очень распространенную нелинейную форму волны. Эта форма тока типична для однофазных электронных нагрузок. Это характерная форма кривой тока импульсного источника питания. Каждый импульс представляет собой батарею конденсаторов, заряжаемую на пике синусоидальной волны входящего напряжения. Эта форма волны значительно более «пиковая», чем синусоидальная волна, поэтому ее среднеквадратичная или эффективная теплотворная способность намного выше, чем средняя величина постоянного тока.

15 Сравнение истинного среднеквадратичного значения и определения среднего значения
Что делать, если форма сигнала не является синусоидальной? Измерители среднего значения обычно измеряют среднеквадратичное значение высокого напряжения и низкого значения тока при искажении формы волны. Измеритель истинных среднеквадратичных значений или клещи точно измеряют как искаженные формы волны, так и синусоидальные волны. Тип мультиметра Среднее истинное среднеквадратичное значение отклика на синусоидальную волну Правильно Правильно Цель: Объяснить проблемы измерения с нелинейными сигналами.Искаженные формы волны напряжения обычно имеют «плоскую вершину», потому что ток потребляется путем перезарядки конденсаторов на пике волны. Чем более плоские формы волны напряжения, тем больше они напоминают прямоугольную волну, следовательно, измерители среднего значения имеют тенденцию показывать более высокое значение, чем истинное среднеквадратичное значение. С типичными формами тока, которые имеют тенденцию быть пиковыми, эффект обратный: токоизмерительные клещи имеют тенденцию показывать низкие значения. С точки зрения поиска и устранения неисправностей, это как раз та комбинация, которая имеет тенденцию вводить людей в заблуждение: напряжение выше фактического, так что эффект провала напряжения не учитывается; ток ниже фактического, так что эффект перегрузки / перегрева отсутствует.Отклик на прямоугольную волну 10% высокий Правильный отклик на однофазный диодный выпрямитель 40% низкий Правильный отклик на 3-фазный диодный выпрямитель 5-30% низкий Правильный

16 Сравнение истинного среднеквадратичного значения и определения среднего значения
Что такое пик-фактор? Пик-фактор = пик / среднеквадратичное значение. Для идеальной синусоидальной волны CF = 1,414 Цель: объяснить CF. Пик-фактор — важная характеристика клещей для измерения истинного среднеквадратичного значения.

17 True-rms vs.Среднее восприятие
Что такое пик-фактор? Для этой формы волны тока пик-фактор = 2,9 Цель: CF для общей формы волны тока.

18 Истинное среднеквадратичное значение в сравнении с определением среднего значения
Пик-фактор является показателем гармоник. Для измерения тока, чем выше CF, тем больше искажение формы сигнала. Спецификация CF важна для токовых клещей, поскольку искажение тока обычно выше искажения напряжения.К.Ф. = 1,43 К.Ф. = 2,39 C.F. = 4,68 Цель: Некоторая визуальная корреляция CF и формы волны. Обычно формы сигналов с CF выше 3 не встречаются в силовых цепях. Такие высокие CF-сигналы могут возникать в электронных схемах, где важно отображать форму волны, но не проводить измерения тока.

19 Сравнение истинного среднеквадратичного значения и определения среднего значения
Резюме Минимальные спецификации для измерений в системах электроснабжения: истинное среднеквадратичное значение Точность как для линейных, так и для нелинейных нагрузок Пик-фактор 3 Точность для сигналов тока с CF не более 3 CF = 3 при макс диапазон; CF = 6 на половине диапазона IEC CAT III-600 В Уровень распределения: оборудование распределения питания.Цель: Сводный слайд. Пик-фактор указан для токовых клещей. Однако существует распространенное неправильное представление о том, что означает эта спецификация. Спецификация CF = 3 означает, что при максимальном заданном диапазоне зажима сигнал с CF = 3 или меньше будет считываться точно. Однако на более низком диапазоне зажим точно покажет пропорционально более высокий CF. Например, на половине диапазона CF = 6, что означает, что CF сигнала может быть меньше 6, и он все равно будет точно измерен.

20 Некоторые цифровые мультиметры предоставлены FLUKE

21 год Почему выбирают Fluke? Fluke разрабатывает свои цифровые мультиметры в соответствии с последними и самыми строгими стандартами безопасности.Fluke предлагает множество цифровых мультиметров с различными комбинациями функций, такими как Touch Hold, аналоговые гистограммы и повышенное разрешение. Доступны аксессуары для измерения сильного тока и температуры, расширяющие возможности цифровых мультиметров.

22 Название компании: Fluke Corporation — Индия
Веб-сайт: Адрес: Подразделение DHR Holding India Pvt. Ltd th Floor, Sigma Hiranandani Business Park, Powai Mumbai, Maharashtra Контактный номер:

23 Спасибо

.
