Как проверить емкость конденсатора тестером

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Как проверить конденсатор мультиметром

Я рад снова видеть все вас на страницах сайта «Электрик в доме». Сегодня мы познакомимся и изучим одну из самых используемых деталей в электронике – конденсатор. История создания первого конденсатора относит нас назад в 1745 год («лейденская банка»).

В наше время, в век технологий нас со всех сторон окружает электротехнические машины и оборудование. Вы конечно хорошо знакомы с конденсатором и если не сталкивались технически, то слышали о нем однозначно.

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора.

Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Вот почему, в случае неисправности оборудования, первым делом необходимо обратить ваше внимание на работоспособность в схеме конденсаторов. И сделать это можно только при помощи электронного прибора, так как визуально определить состояние невозможно, если нет внешних повреждений.

Для этих целей и предназначен недорогой прибор мультиметр, выполняющий многие функции. Об одной из них — проверки сопротивления, я уже знакомил вас в своей предыдущей статье. Этот же материал предназначен для изучения методики проверки конденсатора мультиметром.

С этой проблемой ко мне обратился один из моих подписчиков. Следуя уже своей традиции, я как всегда, буду излагать материал просто и доступно для легко понимания всем желающим.

Проверка конденсатора мультиметром

Для лучшего усвоения материала, начнем с небольшой теории:

Устройство и принцип работы мультиметра;
Виды и особенности конденсаторов.

Устройство (прибор) предназначенное для накопления электрического заряда – это основное определение конденсатора. Конструктивно он состоит из определенного корпуса, внутри которого расположены две параллельные металлические пластины. Между пластинами установлена прокладка (диэлектрик). Площадь пластин напрямую влияет на величину электрического заряда. Чем больше площадь пластин, тем больше величина накопленного заряда.

Конденсаторы могут быть двух видов: полярными и неполярными.

Конденсаторы полярные.

Определить какой вид конденсаторов достаточно не сложно, уже название вам дает подсказку, что «полярные» должны иметь полярность, то есть иметь (+ плюс) и (- минус). Их подключение в электросхему строго регламентировано в соответствие полярности. Плюс подключается к плюсу, минус к минусу. При нарушении этого правила — конденсатор не будет работать, а вместе с ним и вся схема.

Все полярные конденсаторы заполнены электролитом (твердым или жидким), поэтому их классифицируют как электролитические. Их физические параметры (емкость) находится в следующих параметрах 0.1 ÷ 100000 мкФ.

Конденсаторы неполярные

Неполярные конденсаторы, как вы уже поняли, не имеют полярности и не требуют строгого соблюдения условий подключений. У них нет ни плюса, ни минуса. Роль диэлектрика у них могут выполнять: бумага, стекло, керамика и слюда. Их физические параметры (емкость) незначительна и находится в следующем диапазоне (от нескольких микрофарад до нескольких пикофарад).

Забегая вперед, сразу хочу ответить на ваши вопросы, зачем нам с вами необходимо знать эти технические тонкости. Это очень важно, так как к каждому типу конденсаторов применима своя методика проверки мультиметром. И пред началом проверки, мы должны первым делом, установить тип конденсатора. Это очень важный момент. Прошу вас обратить на это внимание!

Как проверить конденсатор с помощью приборов

Любую проверку конденсаторов необходимо начинать с внешнего осмотра, на наличие внешних признаков повреждений корпуса (трещин, вздутия). Достаточно часто происходит повреждение электролита, что приводит к повышению давления на внутреннюю поверхность оболочки и последующее ее вздутие.

После того как визуальный осмотр окончен и мы не установили внешних повреждений конденсатора, необходимо продолжить проверку специальным прибором, в нашем случае мультиметром. Этот простейший прибор поможет нам установить емкость конденсатора и обрывы внутри.

Перед проверкой незабываем, установить тип конденсатора, более подробно об этом написано выше. Продолжаем процесс проверки с соблюдением полярности, для этого подключаем плюсовой щуп к плюсовому контакту конденсатора и соответственно минусовой щуп к контакту минус.

Проверяя неполярный конденсатор, подключение мультиметра проводим произвольно без соблюдения правила полярности. Единственное, что здесь необходимо выполнить, это выставить переключатель мультиметра на отметку 2 Мом. Это важно, так как при меньшем значении дисплей прибора отобразит — «1» (единицу), что укажет на неисправность конденсатора.

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор , при этом достаточно замкнуть его контакты при помощи любого металла.

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ, показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3. 3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Как проверить емкость конденсатора

Главный показатель, основная характеристика всех конденсаторов — это «емкость». Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы -CX+. (не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями.

Продолжаем проверку конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ.

Вы это можете увидеть на фото. Параметры точно соответствуют параметрам заявленным производителем.

Запомните, если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

Как проверить конденсатор при помощи прибора ESR-METR

Недавно я приобрел ESR-METR и я решил выполнить им ту же самую проверку.

Методика проверки очень проста. Прибор необходимо откалибровать, в моем случае в комплекте идет специальная перемычка, при помощи которой замыкается нужная группа контактов на колодке 1-4. Нажимаем кнопку и прибор автоматический калибруется, сообщив нам об этом на своем экране. После калибровки не забываем разрядить конденсатор и подключаем его к нужным нам разъемам. и производим измерение.

Каждый конденсатор обладает и паразитными свойствами, например сопротивлением. Из фото видно, что емкость конденсатора соответствует заявленным характеристикам, а также присутствует паразитное последовательное сопротивление номиналом 1.

2 Ом, из за этого потери на данном конденсаторе составляют 0,5%.

В нашем случает этот показатель великоват, что говорит о высыхании конденсатора, устанавливать его в схему не рекомендуется.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Источник: electrongrad.ru

Как проверить конденсатор мультиметром

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

вакуумные;
с газообразным диэлектриком;
с неорганическим диэлектриком;
с органическим диэлектриком;
электролитические;
твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

Электрический пробой. Обычно вызван превышением допустимого напряжения.
Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.

Источник: arduinomaster.ru

Как проверить конденсатор мультиметром

Приветствую всех друзья и читатели сайта «Электрик в доме». Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента. Современная бытовая техника «начинена» электроникой и поломка такой крохотной детали приводит к потере функциональности всего механизма в целом.

Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность. И желательно это делать с помощью электронный приборов, та как визуальный осмотр не дает заключения о неисправности.

Делать мы это будем с помощью недорогого и функционального прибора — мультиметра. В прошлой статье я писал о том, как с его помощью можно выполнить проверку сопротивления, а сегодня рассмотрим методику, как проверить конденсатор мультиметром.

Написать данную статью меня попросил один из подписчиков. Я как всегда постараюсь изложить материал доступным языком, но если останутся вопросы, не стесняйтесь задавать их в комментариях.

Проверка конденсатора мультиметром

Для начала давайте разберемся, что это за устройство, из чего он состоит, и какие виды конденсаторов существуют.

Конденсатор представляет собой устройство, которое способно накапливать электрический заряд. Внутри он состоит из двух металлических пластин параллельных между собой. Между пластинами расположен диэлектрик (прокладка). Чем больше пластины, тем соответственно больший заряд они могут накапливать.

Существует два вида конденсаторов:

Как можно догадаться по названию полярные имеют полярность (плюс и минус) и подключаются к электронным схемам со строгим соблюдением полярность: плюс к плюсу, минус к минусу. В противном случае конденсатор может выйти из строя.

Все полярные конденсаторы – электролитические. Бывают как с твердым, так и с жидким электролитом. Емкость колеблется в диапазоне 0.1 ÷ 100000 мкФ.

Неполярные конденсаторы без разницы как подключать или впаивать в схему, у них нет плюса или минуса. В неполярных кондерах диэлектрическим материалом является бумага, керамика, слюда, стекло. Их емкость не очень большая колеблется в приделах от несколько пФ (пикофарад) до единиц мкФ (микрофарад).

Друзья некоторые из Вас могут задаться вопросом, зачем эта ненужная информация? Какая разница полярный-неполярный? Все это влияет на методику измерений. И перед тем как проверить конденсатор мультиметром нужно понимать, какой именно тип устройства перед нами находится.

Как проверить конденсатор с помощью приборов

Прежде всего, выполняется внешний осмотр конденсатора на предмет трещин и вздутия. Нередко причиной неисправности является внутренние повреждения электролитов, что в свою очередь приводит к увеличению давления внутри корпуса, и как следствие вздутие оболочки.

Если конденсатор с виду цел, то без специальных приборов трудно сказать работоспособный он или нет. Поэтому в этом случае выполняется проверка конденсатора мультиметром. Этот простой прибор позволит нам определить емкость конденсатора и наличие обрывов внутри.

Перед тем, как приступить к проверке, нужно определиться какого рода конденсатор находится перед вами: полярный или неполярный. Помните, выше я писал, что это будет важно при измерениях.

Так вот при выполнении проверки полярных конденсаторов нужно соблюдать полярность и подключать щупы к ним соответственно: плюсовой к ножке «+», а минусовой к ножке «-».

При проверке неполярных «кондеров» полярность в подключении соблюдать не нужно, однако здесь есть одна особенность на которую нужно обращать внимание. Для проверки целостности кондера переключатель мультиметра нужно выставить на отметку 2 МОм. Если будет меньше то на дисплее будет отображаться — «1» (единица), можно ложно подумать что конденсатор неисправен.

Проверяем конденсатор мультиметром в режиме омметра

В нашей сегодняшней статье будем проверять четыре конденсатора: два полярных (диэлектрических) и два неполярных (керамических). Перед тем как выполнять проверку необходимо разрядить конденсатор. Для этого нужно замкнуть его выводы на металлический предмет.

Переключатель мультиметра устанавливаем в секторе измерения сопротивления (режим омметра). Режим сопротивления даст нам понять есть ли внутри кондера обрыв или короткое замыкание.

Проверим сначала полярные кондеры номиналом 5.6 мкФ и 3.3 мкФ соответственно (они мне достались от неисправных энергосберегающих лампочек).

Друзья забыл отметить, перед выполнением проверки необходимо разряжать конденсатор. Для этого необходимо закоротить его выводы на металлический предмет (отвертку, щуп, провод и т.п.). Так показания будут более точными.

Для этого выставляем переключатель на отметку 2 МОм и касаемся щупами выводов конденсатора. Как только щупы будут подключены, на дисплее можно увидеть стремительно растущее сопротивление.

Почему так происходит? Почему на дисплее можно наблюдать « плавающие значения сопротивления »? Все дело в том, что при касании щупами выводов к конденсатору прикладывается постоянное напряжение (батарейка прибора) – он начинает заряжаться. Чем дольше мы держим щупы, тем больше конденсатор заряжается, и сопротивление плавно увеличивается. Скорость заряда напрямую зависит от емкости. Спустя время конденсатор зарядится и его сопротивление будет равно «бесконечности», а на дисплее мультиметра мы увидим «1». Это показатель того что конденсатор исправен.

Не все удается передать фотографиями, но для экземпляра 5.6 мкФ сопротивление стартует с 200 кОм и плавно растет, пока не перевалит отметку в 2 МОм. Длится весь процесс, примерно 10 сек.

Со вторым конденсатором номиналом 3.3 мкФ происходит все аналогично. Начинает заряжаться, сопротивление растет, как только показания превысят отметку 2 МОм на дисплее можно увидеть «1» что соответствует «бесконечности». По времени процесс длится меньше, примерно 5 сек.

В случае со второй неполярной парой конденсаторов делаем все аналогично. Касаемся щупами выводов и наблюдаем за изменением сопротивления на приборе.

Первый из них кондер «104К» его сопротивление сначала немного снижается (до 900 кОм) потом начинает плавно расти, пока не перевалит за отметку. Заряжается дольше, чем остальные около 30 сек.

Второй пример проверка конденсатора мультиметром типа МБГО емкостью 1 мкФ. На фото можно видеть, как изменяется сопротивление при проверке. Только в этом случае переключатель нужно установить на отметку 20 МОм (сопротивление большое, на 2-ке очень быстро заряжается).

Сперва нужно снять заряд, для этого закорачиваем выводы отверткой:

На дисплее прибора наблюдаем как начинает изменятся сопротивление:

По результатам данной проверки можно сделать вывод, что все варианты конденсаторов находятся в исправном состоянии.

Как проверить емкость конденсатора мультиметром

Одной из основных характеристик любого конденсатора является «емкость». Для того чтобы понять рабочий конденсатор или нет необходимо измерить данную характеристику и сравнить показатели с теми которые указаны производителем на корпусе устройства. Если под рукой есть хороший прибор, то измерить емкость конденсатора мультиметром не составит труда. Но здесь есть свои нюансы.

Если пытаться измерить емкость с помощью щупов (как в моем случае с мультиметром DT9208A) то у Вас ничего не получится. Дело в том, что емкость нельзя проверить, просто подключив щупы к конденсатору. Так как проверить емкость конденсатора мультиметром и можно ли вообще это сделать?

Для этой цели на мультиметре есть специальные разъемы «гнезда» -CX+. «-» и «+» означают полярность подключения.

Давайте проверим емкость керамического кондера «104К». Напомню, маркировка 104 расшифровывается: 10 – значение в пФ, 4-количество нулей (100000 пФ = 100 нФ = 0.1 мкФ).

Выставляем переключатель мультиметра на необходимую отметку — ближайшее большее значение (я установил на отметке 200 нФ). Берем конденсатор и вставляем ножки в разъемы мультиметра -CX+. Какой стороной вставлять не важно, так как данный кондер — неполярный. На дисплее мы видим значение емкости – 102.6 нФ. Что соответствует номинальным характеристикам.

Следующий экземпляр электролитический конденсатор с номинальной емкостью 3. 3 мкФ. Переключатель выставляем на отметке 20 мкФ. Теперь нужно правильно «воткнуть» кондер в разъемы с соблюдением полярности. Для этого нужно знать какая ножка «плюс», а какая «минус». Узнать это не составит труда, так как производитель уже позаботился об этом. Если присмотреться на корпусе видно специальная отметка — черная полоса с обозначением нуля. Со стороны этой ножки располагается «минус», с противоположной «плюс».

Вставляем наш конденсатор в посадочные гнезда мультиметра. На фото видно, что емкость данного экземпляра равна 3.58 мкФ, что соответствует номинальным параметрам. Таким простым способом выполняется проверка конденсатора мультиметром.

Другой пример кондер емкостью 5.6 мкФ. При проверке данный экземпляр показал емкость 5.9 мкФ, что тоже соответствует норме.

Кондер МБГО, емкостью 1 мкФ показал результат 1.08, что также соответствует норме.

Если при замерах окажется что емкость сильно отличается от номинальных значений (или вовсе равна нулю) это значит, что конденсатор неисправен и его нужно заменить.

Как проверить конденсатор тестером (стрелочным прибором)

Друзья завалялся у меня в гараже измерительный прибор времен СССР — Ц4313 . Он вполне рабочий, поэтому я решил поэкспериментировать и выполнить проверку им.

Почему я решил использовать его? Методика проверки не изменяется но, аналоговыми приборами (стрелочными) работу выполнять наглядно проще. Проще в плане визуального отслеживания. Здесь придется наблюдать не за изменением цифр на дисплее, а за отклонением стрелки прибора. Причем стрелка будет отклоняться сначала в одну сторону, затем в другую.

Чтобы настроить тестер Ц4313 на измерение сопротивления нужно нажать кнопку «rx». Вставляем щупы прибора в рабочие контакты. Для начала берем конденсатор и разряжаем его. Затем касаемся щупами контактов кондера. Если конденсатор исправный стрелка сначала отклонится , а затем по мере заряда плавно возвратится в исходное (нулевое) положение. Скорость перемещения стрелки зависит от того какой емкости испытуемый конденсатор.

Если стрелка прибора не отклоняется или отклонилась и зависла в определенном положении, это говорит о том, что конденсатор неисправный.

На этом все дорогие друзья, надеюсь, данная статья, как проверить конденсатор мультиметром цифровым и стрелочным была для вас интересной и раскрыла все вопросы. Если что, не стесняйтесь писать комментарии. Также особая благодарность за РЕПОСТ в соц.сетях.

Источник: electricvdome.ru

Проверка конденсатора мультиметром и измерение ёмкости

Современный человек не представляет своей жизни без разнообразных бытовых радиотехнических устройств и приспособлений. Основой таких устройств являются различные схемы, где конденсатор занимает одно из ведущих мест. Из статьи вы узнаете, что это за элемент и как его проверить.

Устройство конденсатора

Это радиотехнический элемент, который способен накапливать электрическую энергию и отдавать её в сеть, в заданное время. Конструктивно он представляет две металлические пластины разделённые слоем диэлектрика. Параметры его зависят в основном от площади проводника и от толщины и свойств диэлектрика. Чем больше площадь пластин и меньше расстояние между ними, тем больше ёмкость такого элемента.

Пластины изготавливаются из алюминиевой фольги, которая скручена в рулон. Между пластинами помещается изоляция из различных диэлектрических материалов. В зависимости от того, какой диэлектрик используется, конденсаторы бывают:

Керамическими.
Бумажными.
Электролитическими.

От условий применения их подразделяют:

Как проверить конденсатор мультиметром не выпаивая?

Перед началом ремонта радиотехнической схемы, необходимо произвести внешний осмотр радиоэлементов, не выпаивая их из платы. Характерными признаками неисправного накопителя энергии является вздутие его корпуса, изменение цвета. Современные электролитические конденсаторы снабжены специальными щелями, для более безопасного выхода системы из строя. На плате могут появиться признаки температурного воздействия неисправного элемента – токопроводящие дорожки отслаиваются от поверхности, потемнение платы и т. п. Проверять контакт элемента можно осторожно покачав его пальцем.

Если имеется электрическая схема, можно проконтролировать наличие величины напряжения на контрольных точках. Точнее, нужно произвести измерения по цепи разряда конденсатора и оценить его состояние. При подозрении на неисправность нужно параллельно подозрительному компоненту включить в схему исправный, одинакового номинала, что позволит судить о его работоспособности. Такой вариант определения неисправности приемлем в схемах с малым напряжением.

Как проверить конденсатор мультиметром?

Современная промышленность выпускает большое разнообразие моделей приборов для измерения электрических параметров – мультиметров. Они бывают как с аналоговой стрелочной индикацией, так и с жидкокристаллическим дисплеем. Приборы с ЖК дисплеем дают более точные измерения и удобны в использовании. Стрелочные индикаторы предпочитают из-за более плавного перемещения стрелки.

Перед проверкой накопителей энергии, их необходимо выпаять из схемы, чтобы избежать влияния на показания других радиотехнических элементов.

Конденсаторы разделяют на полярные и неполярные. К полярным относятся все электролитические. Они включаются в электрическую схему строго с соблюдением полярности. К неполярным – все остальные. Неполярные впаиваются в схему без соблюдения полярности.

Как проверить электролитический конденсатор мультиметром

Настраиваем прибор на режим измерения сопротивления до 100 Ком.
Дотрагиваемся до контактных выводов этого кондера измерительными проводами мультиметра, при это необходимо строго соблюдать полярность.
Внимательно контролируем изменение показаний на шкале измерительного прибора.

Оцениваем результат измерения:

Если сопротивление начинает расти (происходит заряд) и достигает большого значения, а затем медленно начинает уменьшаться (он разряжается) — элемент исправен.
Если сопротивление на шкале мультиметра увеличивается, но нет обратного движения показаний (происходит заряд, но нет разряда) – проводящая пластина находится на обрыве. Такой элемент подлежит замене.
Если сопротивление остаётся малым (не происходит заряд измеряемого элемента) – электролит находится в состоянии короткого замыкания. Его необходимо заменить.

Обязательно нужно разряжать электролит перед его проверкой, чтобы не попасть под напряжение. Разрядить его легко, коснувшись одновременно двух контактов электролита любой отвёрткой с изолированной рукояткой.

Как проверить керамический конденсатор

Конденсаторы неполярные (керамические, бумажные и т. п.) проверяются мультиметром немного другим способом:

Прибор настраиваем на измерение сопротивления.
Выставляем самый максимальный предел измерения.
Прикасаемся измерительными проводами к контактам, не касаясь их.

Если в результате этих действий на экране прибора величина сопротивления будет больше 2 Мом. – конденсатор исправен. Если полученное показание сопротивления будет меньше 2 Мом. – элемент неисправен (конденсатор пробит или закорочен). Его необходимо заменить исправным.

Помните, что при измерении на максимальных режимах сопротивления, нужно обязательно исключить касание проводящих частей. Связано это с тем, что сопротивление человеческого тела намного меньше сопротивления конденсатора. Это сопротивление и оказывает большое влияние на точность измерения. Тестер не показывает правильные параметры.

Как измерить ёмкость конденсатора мультиметром?

Проверка путём измерения сопротивления зачастую не даёт возможности гарантированно говорить о том, что кондер работоспособен. Именно измерение ёмкости может дать ответ о полной пригодности этого элемента в радиотехнической схеме. Для проведения таких измерений понадобится более точный прибор для проверки конденсаторов, имеющий специальную функцию для измерения ёмкости.

Принцип измерения ёмкости:

Аккуратно зачищаем и выравниваем ножки.
На измерительном приборе устанавливаем значение ёмкости, близкое к оригиналу.
Вставляем конденсатор в специальные контакты на приборе. Ожидаем зарядки элемента несколько секунд. Когда показания на шкале перестанут изменяться – фиксируем их.

Измерение ёмкости прибором, имеющим специальную функцию, одинаково для накопителей энергии любого типа (полярный, неполярный). Из этой статьи мы узнали, что знание основных навыков для проверки конденсаторов мультиметром дело нужное и не очень сложное. Их легко измерять и прозванивать самостоятельно. О более точных принципах измерения можно узнать из видео в интернете.

Источник: instrument.guru

Проверка конденсатора мультиметром и измерение ёмкости

Устройство конденсатора

Керамическими.
Бумажными.
Электролитическими.

От условий применения их подразделяют:

Как проверить конденсатор мультиметром не выпаивая?

Как проверить конденсатор мультиметром?

Как проверить электролитический конденсатор мультиметром

Настраиваем прибор на режим измерения сопротивления до 100 Ком.
Дотрагиваемся до контактных выводов этого кондера измерительными проводами мультиметра, при это необходимо строго соблюдать полярность.
Внимательно контролируем изменение показаний на шкале измерительного прибора.

Оцениваем результат измерения:

Если сопротивление начинает расти (происходит заряд) и достигает большого значения, а затем медленно начинает уменьшаться (он разряжается) — элемент исправен.
Если сопротивление на шкале мультиметра увеличивается, но нет обратного движения показаний (происходит заряд, но нет разряда) – проводящая пластина находится на обрыве. Такой элемент подлежит замене.
Если сопротивление остаётся малым (не происходит заряд измеряемого элемента) – электролит находится в состоянии короткого замыкания. Его необходимо заменить.

Как проверить керамический конденсатор

Конденсаторы неполярные (керамические, бумажные и т. п.) проверяются мультиметром немного другим способом:

Прибор настраиваем на измерение сопротивления.
Выставляем самый максимальный предел измерения.
Прикасаемся измерительными проводами к контактам, не касаясь их.

Как измерить ёмкость конденсатора мультиметром?

Принцип измерения ёмкости:

Аккуратно зачищаем и выравниваем ножки.
На измерительном приборе устанавливаем значение ёмкости, близкое к оригиналу.
Вставляем конденсатор в специальные контакты на приборе. Ожидаем зарядки элемента несколько секунд. Когда показания на шкале перестанут изменяться – фиксируем их.

Источник: instrument.guru

Работаем с цифровым мультиметром. Часть 3

Добрый день, друзья!
Не так давно мы с вами учились работать с цифровым мультиметром и ознакомились с тем, как измерять ток и напряжение. Это две величины, с которыми чаще всего имеют дело. Но есть и другие параметры, которые могут измеряться цифровыми приборами.

Хорошо бы научиться измерять и их. Вы же хотите стать экспертом в измерениях, правда? Тогда давайте с вами посмотрим

Как измерить емкость конденсатора

Конденсаторы широко применяются в качестве накопителей энергии в источниках питания.

В компьютерном блоке питания их может быть более десятка.

И на материнской плате компьютера их натыкано видимо-невидимо.

За измерение емкости отвечает отдельная группа позиций (внизу слева, левее группы измерения тока). На корпусе вблизи этой области нанесена буква F (Farade, фарада, единица измерения емкости). Емкость измеряют в 5 поддиапазонах: 0 — 2 nF (нанофарад, нФ), 0 — 20 nF, 0 — 200 nF, 0 — 2 мкФ (микрофарад) , 0 — 20 мкФ.

Напомним, что 1 нФ = 1000 пФ (пикофарад), 1 мкФ = 1000 нФ. Отметим, что емкость в 1 Фарад очень велика. Электролитические конденсаторы в блоках питания и на материнской плате имеет емкость в сотни и тысячи микрофарад. Керамические блокировочные конденсаторы имеют емкость в десятки и сотни нанофарад.

Конденсатор при измерении емкости присоединяют не к щупам, а вставляют выводами в специальное гнездо. Это не всегда удобно, так как конденсатор (особенно выпаянный), часто имеет короткие выводы.

Если вставить в гнезда короткие металлические пластинки, удобство пользования тестером возрастает.

Теперь при измерении емкости достаточно коснуться выводами конденсатора металлических пластинок.

Отметим, что хорошо было бы в таких мультиметрах расширить пределы измерения в верхнюю сторону. Большинство электролитических конденсаторов, устанавливаемых в компьютерные блоки питания или на материнские платы, имеет гораздо большую емкость.

Существуют специальные измерители не только емкости, но и ESR (Equivalent Series Resistance, эквивалентное последовательное сопротивление) конденсаторов. Они позволяют оценить емкость в десятки и сотни тысяч микрофарад.

Измерения сопротивления

Следующая группа позиций — для измерения сопротивления (на 7 поддиаазонах): 0 — 200 Ом, 0 — 2 кОм, 0 — 20 кОм, 0 — 200 кОм, 0 — 2 МОм, 0 — 20 МОм, 0 — 200 МОм . Вблизи этой группы нанесен специальный значок (греческая буква Омега).

Деление на поддиапазоны обусловлено стремлением точнее измерить величину сопротивления.

Например, сопротивление в несколько Ом лучше измерять на поддиапазоне 0 – 200 Ом, а не на верхних.

На верхних диапазонах будет либо пониженная точность, либо вообще «0» кОм (Мом). Если измерять большие значения сопротивления на нижних диапазонах, то прибор покажет превышение значения (минус и единицу в самом левом разряде).

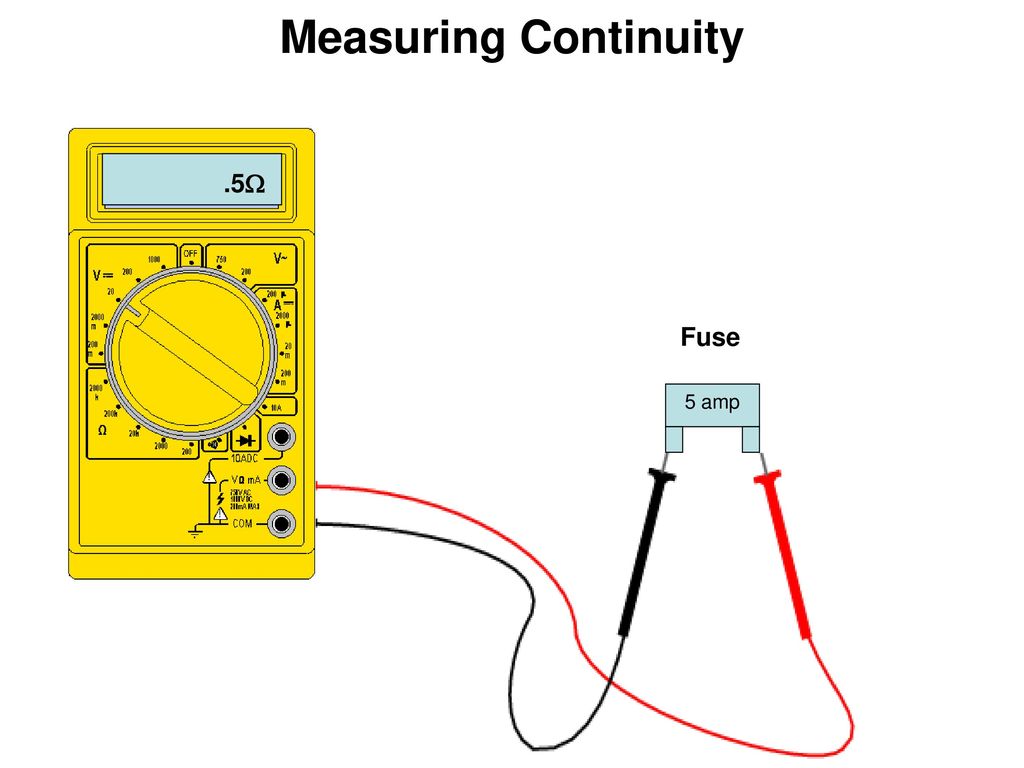

На младшем поддиапазоне есть возможность «прозвонки» цепей, если их сопротивление не превышает некоей величины (для данного прибора — около 50 Ом).

При этом прибор издает звуковой сигнал. Это очень удобно, в частности, при поиске жил в кабельных соединениях. При этом можно не смотреть на табло прибора, что экономит время.

При измерении сопротивления на самом нижнем поддиапазоне надо учитывать, что щупы прибора также имеют некоторое сопротивление.

Если их замкнуть между собой, прибор покажет не «0» Ом, а некоторую небольшую величину (в диапазоне примерно 0,5 – 1 Ом). Эту величину надо вычесть из измеренного значения.

Отметим, что проводники из металлов имеют небольшое сопротивление. Лучшими проводниками являются медь и серебро. Поэтому, например, обмотки трансформаторов выполняют из медных проводов, а сильноточные контакты покрывают слоем серебра. Чем меньше сопротивление проводника, тем меньше он греется.

Сплавы металлов имеют повышенное сопротивление, соответственно, они сильнее греются, поэтому из них изготавливают различные нагреватели. Кстати сказать, в паяльниках, которые используют при пайке часто используется нихром (сплав НИкеля и ХРОМа).

Изоляторы, наоборот, имеют очень большое сопротивление, поэтому при прикладывании к ним напряжения ток через них практически не протекает. Пример изолятора – стеклотекстолит, из которого изготовлена материнская плата компьютера.

Заканчивая тему измерения сопротивления, отметим, что сопротивление тела человека лежит в пределах от нескольких килоом до нескольких десятков или сотен килоом и зависит от состояния его здоровья и кожных покровов.

Теперь вы знаете, как выполнять измерения и можете оценить сопротивление своего тела. И похвастаться этой величиной и своим умением перед товарищами :yes:

В заключение расскажем, как выполнить

Измерение температуры

Мультиметр может измерять и температуру.

При этом переключатель ставится напротив зеленой метки «Temp».

В гнездо выше переключателя ставится термопара типа К. Термопара — это два проводника из разных сплавов, спаянные в одной точке. При этом на противоположных концах возникает термоЭДС (электродвижущая сила).

Чем сильнее нагрето место спая, тем больше термоЭДС. Прибор измеряет это значение и выводит сразу температуру в привычных нам градусах Цельсия. Отметим, что термопара обладает некоторой инерционностью, особенно при измерении больших температур.

Термопарой можно измерить температуру жала паяльника. При этом важно обеспечить надежный тепловой контакт между нею (шариком спая) и жалом. Отметим, что паяльник в паяльных станциях имеет встроенный датчик, при этом температура жала показывается на специальном табло.

У нас осталась не рассмотренной важная тема – как проверять с помощью цифрового мультиметра полупроводниковые приборы. Этим мы займемся в следующих постах.

Всего наилучшего!

С вами бы Виктор Геронда. До встречи на блоге!

единица измерения, как измерить мультиметром

Ёмкость — это мера способности конденсатора накапливать заряды. Ёмкость измеряется в фарадах, по имени почетного члена Петербургского университета английского физика Майкла Фарадея.

Что такое емкость?

Если удалить одиночный электропроводник бесконечно далеко, исключить влияние заряженных тел друг на друга, то потенциал удаленного проводника станет пропорционален заряду. Но у отличающихся по размеру проводников потенциалы не совпадают.

Единицей емкости конденсатора в СИ является фарад. Коэффициент пропорциональности обозначают буквой С — это емкость, на которую влияет размер и внешняя структура проводника. Материал, фазовое состояние вещества электрода роли не играют — заряды распределяются на поверхности. Поэтому в международных правилах СГС ёмкость измеряется не в фарадах, а в сантиметрах.

Уединенный шар радиусом 9 млн км (1400 радиусов Земли) содержит 1 фарад. Отдельный проводящий элемент удерживает заряды в недостаточных для применения в технике количествах. По технологиям XXI в. создается ёмкость конденсаторов с единицами измерений выше 1 фарада.

Накапливать требуемое для работы электронных схем количество электричества способна структура из минимум 2 электродов и разделяющего диэлектрика. В такой конструкции положительные и отрицательные частицы взаимно притягиваются и сами себя держат. Диэлектрик между электронно-позитронной парой не допускает аннигиляции. Подобное состояние зарядов называется связанным.

Раньше для измерения электрических величин применяли громоздкое оборудование, не отличающееся точностью. Теперь, как измерить ёмкость тестером, знает даже начинающий радиолюбитель.

Маркировка на конденсаторах

Знать характеристики электронных приборов требуется для точной и безопасной работы.

Определение ёмкости конденсатора включает измерение величины приборами и чтение маркировки на корпусе. Обозначенные значения и полученные при измерениях отличаются. Это вызвано несовершенством производственных технологий и эксплуатационным разбросом параметров (износ, влияние температур).

На корпусе указана номинальная емкость и параметры допустимых отклонений. В бытовых устройствах используют приборы с отклонением до 20%. В космической отрасли, военном оборудовании и в автоматике опасных объектов разрешают разброс характеристик в 5-10%. Рабочие схемы не содержат значений допусков.

Номинальная емкость кодируется по стандартам IEC — Международной электротехнической комиссии, которая объединяет национальные организации по стандартам 60 стран.

Стандарт IEC использует обозначения:

Кодировка из 3 цифр. 2 знака в начале — количество пФ, третий — число нулей, 9 в конце — номинал меньше 10 пФ, 0 спереди — не больше 1 пФ. Код 689 — 6,8 пФ, 152 — 1500 пФ, 333 — 33000 пФ или 33 нФ, или 0,033 мкФ. Для облегчения чтения десятичная запятая в коде заменяется буквой «R». R8=0,8 пФ, 2R5 — 2,5 пФ.
4 цифры в маркировке. Последняя — число нулей. 3 первых — величина в пФ. 3353 — 335000 пФ, 335 нФ или 0,335 мкФ.
Использование букв в коде. Буква µ — мкФ, n — нанофарад, p — пФ. 34p5 — 34,5 пФ, 1µ5 — 1,5 мкФ.
Планерные керамические изделия кодируют буквами A-Z в 2 регистрах и цифрой, обозначающей степень числа 10. K3 — 2400 пФ.
Электролитические SMD приборы маркируются 2 способами: цифры — номинальная емкость в пФ и рядом или во 2 строчке при наличии места — значение номинального напряжения; буква, кодирующая напряжение и рядом 3 цифры, 2 определяют емкость, а последняя — количество нулей. А205 значит 10 В и 2 мкФ.
Изделия для поверхностного монтажа маркируются кодом из букв и чисел: СА7 — 10 мкФ и 16 В.
Кодировки — цветом корпуса.

Маркировка IEC, национальные обозначения и кодировки брендов делают запоминание кодов бессмысленным. Разработчикам аппаратуры и мастерам-ремонтникам требуются справочные источники.

Вычисление с помощью формул

Вычисление номинальной емкости элемента требуется в 2 случаях:

Конструкторы электронной аппаратуры рассчитывают параметр при создании схем.
Мастера при отсутствии конденсаторов подходящей мощности и емкости используют расчет элемента для подбора из доступных деталей.

RC цепи рассчитывают с применением величины импеданса — комплексного сопротивления (Z). Rа — потери тока на нагревание участников цепи. Ri и Rе — учитывают влияние индуктивности и ёмкости элементов. На выводах резистора в RC цепи напряжение Uр обратно пропорционально Z.

Тепловое сопротивление увеличивает потенциал на нагрузке, а реактивное уменьшает. Работа конденсатора на частотах выше резонансных, когда растет реактивная составляющая комплексного сопротивления, приводит к потерям напряжения.

Частота резонанса обратно пропорциональна способности накапливать заряд. Из формулы для определения Fр вычисляют, какие значения Ск (емкости конденсатора) требуются для работы цепи.

Для расчета импульсных схем используют постоянную времени цепи, определяющую воздействие RC на структуру импульса. Если знают сопротивление цепи и время заряда конденсатора, по формуле постоянной времени вычисляют емкость. На истинность результата влияет человеческий фактор.

Мастера используют параллельные и последовательные соединения конденсаторов. Формулы расчета обратны формулам для резисторов.

Последовательное соединение делает емкость меньше меньшей в соединении элементов, параллельная схема суммирует величины.

Как измерить ёмкость конденсатора мультиметром?

Измеряя параметры, конденсатор предварительно разряжают, замкнув выводы между собой отверткой с изоляцией на ручке. Если этого не сделать, маломощный мультиметр выйдет из строя.

Ответ на вопрос, как проверить емкость конденсатора мультиметром с режимом «Сх» такой:

Включить режим «Сх» и подобрать предел замера — 2000 пФ — 20 мкФ в стандартном приборе;
Вставить конденсатор в гнезда в приборе или приложить щупы к выводам конденсатора и посмотреть значение на шкале прибора.

Амперовольтметром или мультиметром определяют наличие внутри корпуса короткого замыкания или обрыва.

Полярный конденсатор включают в цепь прибора с учетом направления тока. Электроды изделия производители маркируют. Конденсатор, рассчитанный для напряжения 1-3 В, при обратном токе выше нормы выйдет из строя.

Перед тем как измерить характеристики, полярный электролитический конденсатор выпаивают из платы. Включают мультиметр в режим измерения сопротивления или проверки полупроводников. Прикладывают щупы к электродам полярного конденсатора — плюс к плюсу, минус к минусу. Исправная емкость покажет плавный рост сопротивления. По мере заряда ток уменьшается, ЭДС растет и достигает напряжения источника питания.

Обрыв в конденсаторе будет выглядеть на мультиметре как бесконечное сопротивление. Прибор не отреагирует или стрелка на аналоговом экземпляре едва шевельнется.

При пробое элемента измеряемый параметр не соответствует номинальному значению в меньшую сторону, пропорционально величине пробоя.

Если задаться вопросом, как измерить мультиметром комплексное или эквивалентное последовательное сопротивление (ESR конденсатора), то без приставки сделать это проблематично. Реактивные свойства конденсатор проявляет при высокочастотном токе.

Прочие способы измерения

Измеритель емкости конденсаторов своими руками собирают по схемам импульсных устройств. Последовательности RC цепей с переменными резисторами создают на выходе изделия серии сигналов со ступенчатым изменением частоты. Для наладки устройства используют мультиметр, с которым будет применяться приставка.

Набор проверенных конденсаторов поочередно подключают к конструкции и настраивают точность работы в каждом поддиапазоне.

Измеритель ёмкости полярных электролитических элементов своими руками схематически реализуется и настраивается, как часть приставки без колебательного контура. На выходе вместо импульсного — постоянное напряжение.

В цифровых измерителях ёмкости источник питания — высокостабильный. «Плавающие» параметры элементов, из которых собирается схема, дадут неприемлемую для точности измерений погрешность.

На логических элементах создаются источники переменного импульсного тока для замеров ESR.

Недорогие приборы для измерения емкости конденсатора, типа мостовых RLC устройств с дополнительной функцией проверки SMD сопротивлений, сетевой зарядкой и жидкокристаллическим дисплеем, сами размером с палец. Выполняют функции профессионального метрологического комплекса. Способны выступать в роли измерителя емкости электролитических конденсаторов, как полярных, так и переменных.

Прибор для проверки конденсаторов: схема, без выпайки

Чтобы убедиться в исправности конденсаторов, необходимо провести определение их исправности и соответствия номинальных параметров. Для этой цели можно использовать тестер конденсаторов. Существует несколько видов таких приборов. Для определения исправности этих деталей возможно использовать более простые способы.

Что такое тестер конденсаторов

Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.

Выполнение измерения емкости

Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.

Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства.

Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.

Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.

Высокоточное измерение

В некоторых мультиметрах имеется возможность непосредственной проверки емкости.

ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.

Существуют специальные измерители емкости.

Аналоговое устройство

ESR-метр

Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.

Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.

Измеритель емкости

Мультиметр

Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.

К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.

При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.

В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.

Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.

Протечка электролита

Принцип действия прибора для проверки конденсаторов

Перед тем, как производить измерение, нужно выполнить разрядку конденсатора. Для этого его выводы соединяют друг с другом.

Щупы мультиметра обеспечивают разность потенциалов, которая может быть использована для зарядки конденсатора. По времени зарядки можно приблизительно оценить емкость. Измеряя сопротивление, можно определить наличие повреждений или пробой конденсатора.

При измерении параметра ESR используются сложные алгоритмы. В таком тестере используются специальные микросхемы для управления процессом проверки.

Виды конденсаторов

Параметры приборов

У каждого конденсатора предусмотрено использование номинального напряжения. При тестировании его работы нужно, чтобы измерительный прибор был настроен именно на эту величину.

Для косвенных измерений можно использовать омметр или вольтметр. Некоторые радиолюбители собирают самодельный измерительный прибор.

Как сделать прибор для проверки конденсаторов своими руками

Провести измерение емкости можно с помощью несложного прибора. Для него необходимы следующие детали:

источник постоянного тока;
резистор;
конденсатор;
вольтметр.

Эта схема подойдет для проверки электролитических конденсаторов. Нужно выбрать входное напряжение таким, чтобы оно было немного меньше по сравнению с номинальным напряжением конденсатора. Один из выводов конденсатора к источнику питания подсоединяют через резистор. Вольтметр присоединяют к выводам конденсатора.

Схема проверки

После подключения измерителя начинается процесс зарядки конденсатора. Нужно засечь время, в течение которого он будет длиться. Величину сопротивления можно подобрать в значительной степени произвольно. При этом нужно ориентироваться на скорость зарядки. Нужно, чтобы она была такой, которую удобно измерять.

При проведении зарядки на вольтметре можно будет увидеть возрастание напряжения. В какой-то момент оно достигнет предельной величины и перестанет расти. Это будет конечный момент отсчета времени. Для вычисления емкости достаточно воспользоваться формулой: t=RC. В ней известно время и величина сопротивления резистора. Емкость можно определить из соотношения C=t/R.

Использование мультиметра

Проверяют конденсатор на наличие пробоя с помощью схемы самоделки — последовательно соединенной с ним лампочки 40 Вт, включенных в обычную сеть переменного тока. Если лампочка светит в половину накала, то деталь исправна. При ярком свете имеется пробой, при отсутствии — повреждены контакты.

Как правильно использовать прибор

Если номинальное напряжение неизвестно, то можно действовать исходя из того, что оно составляет 10-12 В. Обычно используют резисторы, имеющие сопротивление 5-10 КОм.

Чтобы проверить деталь, не выпаивая ее из схемы, параллельно с ней можно подсоединить конденсатор с такими же параметрами в рабочем состоянии. Если схема восстановит свою работу, то это означает, что деталь была неисправна и ее следует заменить.

Мостовая схема

Измерение емкости без выпаивания с платы сложно и доступно только профессиональному специалисту. Прибор для проверки электролитических конденсаторов без выпайки может быть использован только с учетом схемы подключения конденсатора. Дело в том, что полученный результат будет существенно зависеть от способа подключения детали и в различных ситуациях может показать труднообъяснимые результаты. Например, если параллельно с ним включена катушка, то при измерении емкости без выпайки будет показано нулевое сопротивление.

Если неисправен конденсатор, надо его проверить, применив один из имеющихся методов. В случае неисправности потребуется его заменить, чтобы плата восстановила свою работоспособность.

Как проверять конденсаторы мультиметром? Как проверить конденсатор мультиметром не выпаивая.

Знаете – ходит одна байка: для проверки конденсатора мультиметр излишен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно, уши задымятся. Избегайте также лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Вопрос составлен требуемой точностью. Как говаривал Кашпировский: даже 100% не стопроцентны. В остальном, неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор — дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

Проверка конденсатора

Ищущие шуток ошибаются. Простейшим методом проверки конденсатора называют натурное испытание. Причем в составе изначальной схемы. Потрудитесь:

Итак, инструкция по работе с тестером понадобится, цвет проводов покажет, куда тыкать. Кажется смешным, пока не попытаешься измерить высокое напряжение, нарезаемое импульсами крошечной микросхемой. Будут мешаться рядом лежащий корпус, провода, много другого. В таких условиях применяют специальные тончайшие щупы, набор лишен аксессуаров. Рекомендуем заранее потренироваться мультиметром вести работу. Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:

Проверить емкость конденсатора мультиметром

Мультиметр

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат — нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода — бестолковая идея. Будет неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Необходимо, чтобы оценить параметры. Например, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, можно представить, что делать дальше:

Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
Попутно сопротивлению будет расти от нуля до бесконечности.

Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Взорваться, по идее ничего не должно… Теперь проводим анализ. Выяснили, годен ли конденсатор, имеются некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) — внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Имеется простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Прикупив прибор, избегаем выдумывать. Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр сам проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, может не выйти. Параллельно емкости включены резисторы, дроссели другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Можно провести сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли — цепь разряда барахлит. Пусковой конденсатор авто — можно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.

Конденсатора на плате без предварительного демонтажа возникают проблемы. Конденсатор всегда включен в цепь и может соседствовать на плате с другими элементами схемы. Особенно влияют на измерения емкости обмотки трансформаторов, индуктивности, предохранители — у них маленькое сопротивление постоянному току.

Поэтому необходимо убедиться, что в цепях измеряемого конденсатора нет влияния таких элементов. Если в цепях с конденсатором включены транзистор или диод, тогда при измерении можно увидеть отклонение стрелки до определенного положения и падение до определенного значения, равному сопротивлению переходов полупроводника. И если нет короткого замыкания, то конденсатор может быть исправным.

При прикосновении щупами мультиметра на конденсатор подается постоянный ток от тестера. Конденсатор будет заряжаться, а сопротивление плавно увеличиваться.

На электронном тестере значение будет расти от отрицательных или положительных чисел до единицы, указывающей на сопротивление, превышающее предел измерений, выбранный ручкой переключения. После перестановки щупов тестера местами конденсатор должен перезарядиться, прибор должен действовать также.

По отклонению стрелки стрелочного мультиметра при подключении конденсатора и возврате ее в исходное положение можно заметить по шкале максимальное отклонение.

Если поменять местами щупы тестера, стрелка прибора должна снова отклониться на максимум и плавно упасть на исходное положение. После необходимо взять похожий и заведомо исправный конденсатор, и если стрелка тестера на контрольном элементе отклонится больше, то проверяемый конденсатор нерабочий.

Если при измерении и соответствии плюсов и минусов на тестере и выводах конденсаторов прибор покажет сопротивление, то такой конденсатор неисправен.

Проверка конденсатора другими приборами

Существуют приборы, позволяющие проверять конденсаторы прямо на плате. Такие приборы работают на низких напряжениях для уменьшения опасности вывода из строя других элементов.

Можно самому изготовить приставку к тестеру по схемам, опубликованным в журналах и интернете. Но не всегда ими можно провести измерения точно из-за влияния других элементов схем. Например, несколько установленных параллельно конденсаторов в итоге покажут общую емкость.

В автомобиле есть множество электрических систем, которые выполняют определенные функции. Среди этих систем есть основная — система зажигания. В случае, если двигатель начинает работать неустойчиво, «троит», т.е. один из цилиндров двигателя не вступает в работу, необходимо проверить систему зажигания.

Для этого нужно убедиться, что свечи зажигания вырабатывают искру, с помощью которой производится воспламенение топливовоздушной смеси в цилиндре двигателя. Если одна или несколько свечей выдают слабые искры красного цвета или их появление неравномерно, нужно обратить внимание на работу распределителя зажигания, который еще называют трамблер (от французского «trembleur», что в переводе означает «прерыватель»).

В новых моделях автомобилей вместо механического трамблера используется электронный коммутатор, который в случае отказа меняется целиком. Чтобы обнаружить причину неустойчивой работы трамблера, необходимо снять с него крышку, которая сделана из эбонита. В крышке за время эксплуатации могут возникнуть микротрещины, в которые попадает пыль и грязь, что вызывает пробои в электрической цепи, и напряжение не подается на свечи зажигания. После осмотра крышки нужно уделить внимание зазорам между контактами прерывателя. Также необходимо проверить конденсатор в трамблере . Если зазоры нормальные, а при работе возникает сильное искрение, значит проблема в конденсаторе . Для проверки его работы потребуется амперметр.

Подключив прибор к контактам, включите зажигание и рукой разомкните контакты в трамблере. Понаблюдайте за показаниями стрелки амперметра . Если стрелка или цифровое значение на экране приблизились к нулю с положения разрядки 2-4А, то существует неисправность в работе конденсатора , и его следует заменить.

Также можно проверить конденсатор самостоятельно, когда есть подозрение в пробое на «массу». Для этого потребуется переносная автомобильная лампочка. Сначала нужно отсоединить провод катушки зажигания вместе с проводом конденсатора от зажима прерывателя и произвести

Как проверить электролитический конденсатор мультиметром

Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.

В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.

В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.

Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные. Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.

Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).

Сопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.

Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.

Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.

Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 — 12 В, в соответствии с полярностью. Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.

Как проверить пусковой неполярный керамический конденсатор мультиметром

Электролитический неполярный конденсатор используется в схеме запуска однофазного и трехфазного электродвигателей в однофазной сети. Этот конденсатор можно проверить мультиметром таким же способом, как и электролитический полярный накопитель заряда. Для него полярность мультиметра, при проверке работоспособности не имеет значения. Проверяются они на тех же пределах измерения резисторов, что и полярные ёмкости.

Проверка конденсаторов мультиметром V 890D в режиме измерения емкости

Керамические емкости имеют диэлектрик с большим сопротивлением (керамика, стекло), поэтому при проверке емкости сопротивление должна быть более 2 Мом. Если сопротивление меньше, это говорит о неисправности ёмкости. Таким образом проверяются накопители заряда от 0,25 мкф и выше. Ёмкости ниже 0,25 мкф проверить обычным мультиметром невозможно. Для этих целей имеются измерители LC.

Хотя функцию измерения емкостей до 200 мкф можно встретить в некоторых типах мультиметров. Проверить конденсатор мультиметром не выпаивая из схемы, тоже возможно. При этом необходимо соблюдать полярность при прозвонке и не касаться щупов руками. Погрешность проверки ёмкостей установленных на плате будет выше, так как на заряд накопителя влияют элементы схемы.

Проверить работоспособность емкости приблизительно можно и на искру, т. е. зарядить рабочим напряжением ёмкость, и далее закоротить металлической отверткой с изолированной ручкой ее вывода. По силе разряда можно приблизительно судить о работоспособности ёмкости. При проверке накопителя на искру предназначенных для работы в сети 220 В и выше, нужно предпринимать меры безопасности и разряжать емкости через резистор 10 Ком.

Проверка конденсаторов стрелочным тестером Ц 4353

Стрелочный тестер более удобен при проверке работоспособности накопителей. Стрелка тестера во время измерения емкости плавно перемещается по циферблату, что дает более правильную картину проверки, чем мелькающие цифры цифрового мультиметра. Неисправность накопителей заряда также можно определить визуально по вспучиванию торца корпуса, тёмным пятнам и прожженным отверстиям на элементе.

С помощью специального технического оборудования можно обнаружить различные радиоэлементы, которые вышли из строя или износились. Но все становится весьма непросто, когда требуется произвести тестирование емкостных элементов при помощи мультитестера, потому как самых обычных «прозвонов» элементы данного типа не боятся.

Что такое мультиметр? Это универсальное устройство, которое позволяет выполнять электрические измерения. При помощи этого аппарата можно произвести измерения показателей тока постоянного и переменного типа, а также замерить мощностной показатель сети, емкость конденсатора, мощность сопротивления и радиодеталей.

На данный момент все приборы этого типа подразделяют на два основных типа:

цифровой – этот прибор отображает все полученные результаты на табло цифрового вида;
аналоговый – для отображения показателей используется специальная цифровая шкала.

На корпусе прибора устанавливают специальный регулятор. В некоторых случаях таких регуляторов бывает несколько. Они необходимы для того, чтобы переключать режимы и величины измерения. Для того, чтобы выполнить замер применяют щупы (специальный провод на одном конце которого имеется разъем, а на второй – наконечник из металла).

Электролитический конденсатор можно проверить мультиметром не выпаивая. Специально для этого используют омметр, который входит в состав устройства этого вида.

Показатель сопротивления электрического конденсатора будет выше отметки в 100 Мом:

Прибор разряжают. Для этого устраивают короткое замыкание на ножках.
Непосредственно на корпусе прибора выставляют соответствующую величину измерения.
Оба вывода подводят к ножкам. Левую к минусу, а правую к плюсу.
Если показатель сопротивления выше указанной величины, то прибор исправен.

Для наглядного ознакомления с проведением данного технического процесса можно воспользоваться видеоматериалом, представленным ниже:

Чтобы измерить емкость конденсатора при помощи мультиметра, необходимо следовать инструкции:

Измерительные прибор переводят в состояние измерения емкости.
Дважды производят подключение щупов. Второй раз их меняют местами.
Фиксируют результат. Сравнивают оба показания.
В том случае, если в первый раз на экране появился «0», а во втором «-», то прибор абсолютно исправен. Если же показания одинаковы, то устройство можно считать нерабочим.

Этот метод используют для определения утечки или наличия обрывов. При необходимости проведения проверки конденсатора на плате с помощью мультиметра используют зарядку устройства и разрядку его, при этом практически полностью меняют полярность. По мнению опытных специалистов этот вариант является весьма сомнительным.

Проверка разных видов

При проверке керамического конденсатора (неполярного) с помощью мультиметра применяют различные диэлектрики. К примеру, это может быть бумага, стекло или воздух.

Весь процесс сводится к следующему:

Переводят устройство в режим измерения реального сопротивлении.
На приборе выставляют максимальный предел.
Устройство настраивают и щупами касаются к ножке

В том случае, если устройство рабочее, то на нем покажется величина в 2 Мом. Если же показатель будет меньше, то прибор вышел из строя.

Проверяя пленочный конденсатор мультиметром, проверяют показатель сопротивления. Если в устройстве «утечка», то ничего не изменится. Если существует внутренний обрыв, то на аналоговом мультиметре стрелочка уйдет в бесконечность.

Если с помощью мультиметра необходимо произвести проверку на работоспособность пускового конденсатора, то первоначально извлекают пусковой механизм. Затем проверяют его на наличие утечек электрического типа. Присоединяют щупы к клеммам. После этого выполняют проверку емкости.

Когда речь заходит о проверки неполярного конденсатора, то следует обратиться к материалу, предоставленному выше, потому как с точки зрения принципиального устройства прибор этого типа ничем не отличается от керамического конденсатор.

Проверка smd конденсатора проводится также, как и обычного устройства. С помощью измерения максимального показателя сопротивления.

Внимание! Проверяя высоковольтный конденсатор всего-то и надо, что зарядить его свыше нормы. Тогда все будет заметно сразу же.

Конденсатор переменного тока проверяют при помощи мультиметра с помощью измерения данного показателя дважды с переменой полярности. После чего их сравнивают и на основе этого делают вывод. Если показатель №2 будет выше, то прибор исправен.

Как проверить в бытовой технике?

В некоторых отдельных случаях приходится проверять конденсатор, который находится в корпусе бытовой техники:

конденсатор от стиральной машины – измерят с помощью мультметра или тестера. Измерение производится на максимальное сопротивление устройства. Если оно исправно, то стрелочка прибора отклонится.
конденсатор микроволновки – при подключении мультиметра показатель сопротивления должен быть бесконечным (при условии, что измерительный прибор стоит в положении Rх 1000).
автомобильный конденсатор – для этого пользуются стандартным методом.

Как проверить без мультиметра?

Для того чтобы проверить конденсатор на работоспособность без использования специального измерительного оборудования необходимо работать с конденсаторами высокой мощности. При этом пользуются одним из свойств конденсатора – копить заряд и подзаряжаться. конденсатор заряжают высоким напряжение (больше чем номинал, указанный на корпусе устройства). Делают это на протяжении нескольких секунд.

Внимание! Руки не должны прикасаться к металлическим элементам устройства. Железо должно быть полностью изолировано от человека. После аккуратно замыкают при помощи железного элемента контакты конденсатора. Появится искра.

Видео

Смотрите на видео как проверить конденсатор:

Сегодня создано большое количество технических средств, предназначенных для измерения и замера различных электрических и технических показателей. При помощи них можно вовремя выявить неполадки и произвести замену. Ко всему прочему можно будет избежать серьезных трат на покупку нового оборудования. Вес что потребуется – это отремонтировать или заменить износившийся элемент.

Окт 5, 2015 Татьяна Сумо

На данный момент практически каждый человек может столкнуться с поломкой конденсатора. Чтобы определить его исправность вам не потребуется изучать основы электротехники. Достаточно будет просто знать, как проверить мультиметром конденсатор.

Благодаря этому можно восстановить работоспособность микроволновки или холодильника. Перед тем, как выполнить ремонт необходимо определить, какая именно деталь неисправна. Для проверки конденсатора отлично подойдет цифровой мультиметр.

Как измерить емкость

Во время проверки вам необходимо помнить, что не все неисправности будут поддаваться тестированию в режиме омметра. Если мультиметр будет показывать бесконечно большое сопротивление полярного элемента, тогда это будет считаться признаком его неисправности. Проверить потерю номинальной емкости в режиме омметра у вас не получится. Чтобы измерить эту характеристику необходимо использовать цифровой мультиметр. Это устройство поможет проводить тестирование в пределах от 20 нф до 200 мкф.

Благодаря мультиметрам с подобной функцией появится возможность тестировать любые конденсаторы, даже электролитические. Если вы желаете выполнить проверку электролитического конденсатора, тогда необходимо соблюдать полярность.

На фото выше вы видите, что для проверки емкости конденсатора необходимо вставить выводи детали в гнезда Сх, а ручку необходимо установить в положение необходимого диапазона измерений. После этого все параметры емкости будут отображаться на дисплее.

Основные неисправности и причины их возникновения

Неважно, какой тип конденсатора вы используете. Любой конденсатор может выйти из строя в связи со следующими проблемами:

Снижение номинальной емкости, которая будет происходить в процессе высыхания.
Ток утечки будет превышать необходимо значение.
Возрастание активных потерь цепи.
Возникло короткое замыкание обкладок.
Потеря контакта, которая произошла между обкладкой и выводом детали.

Все неисправности, которые мы описали выше чаще всего могут возникнуть в результате нарушения температурного режима или превышения порога допустимого напряжения. Специалисты уверяют, что благодаря понижению рабочей температуры можно значительно продлить срок службы радиоэлемента.

На практике чаще всего неисправность конденсатора может быть вызвана коротким замыканием. Теперь мы решили подробно рассказать о том, как выполнить диагностику конденсатора.

Диагностика неисправностей

Выявить пробой конденсатора также можно благодаря визуальному осмотру. Если произошел пробой, тогда на конденсаторе могут образоваться трещины или вздутие. На фотографии ниже вы можете увидеть признаки пробоя конденсатора.

В большинстве случаев обнаружить пробой во время визуального осмотра не всегда возможно. Если внешний вид детали действительно нормальный, тогда возможно проблема произошла из-за внутреннего короткого замыкания. Перед тем как начать проверять мультиметром неполярный пленочный, керамический, электролитический, smd или sbb конденсатор необходимо будет снять его с платы. Отпаивать конденсатор не всегда обязательно. В некоторых случаях можно проверить сопротивление цепи прямо на плате. Но вам необходимо помнить, что для этого потребуется карта сопротивлений.

Проведение диагностики устройств неполярного типа

Для проверки устройства с помощью мультиметра вам не потребуется замерять емкость конденсатора неполярного типа. В этом случае будет достаточно просто измерить его сопротивление. Оно в обязательном порядке должно быть бесконечно большим. Если произошел пробой, тогда мультиметр покажет незначительную величину. Для тестирования, вам потребуется выполнить следующий алгоритм действий:

Следует выставить максимальный режим измерений в режиме омметра.
Щупами прибора, вам потребуется прикоснуться к выводам радиодетали.
Если на табло вы увидите цифру «1», тогда это укажет на то, что сопротивление будет больше 2 мегаом. Если мультиметр покажет другую величину, тогда в этом случае произошло короткое замыкание.

Важно знать! Во время проведения измерений помните, что нельзя держать щупы прибора за неизолирование места. В этом случае показания могут быть просто недостоверные.

При необходимости вести тестирование вы также можете в режиме проверки диодов. Если в этом случае будет присутствовать пробой, тогда мультиметр издаст характерный сигнал. У нас вы также можете воспользоваться калькулятором для .

Диагностика полярных конденсаторов

Проверять конденсаторы полярного типа необходимо подобным образом. Единственной особенностью считается то, что порог измерения должен быть больше 100 ком. Перед проведением диагностики вам потребуется разрядить радиодеталь. Для этого можете просто соединить выводы. Если вы используете высоковольтный конденсатор, тогда его необходимо «закорачивать» через нагрузку.

Если вы не уберете заряд, тогда можете испортить мультиметр. Кроме этого, следует помнить о том, что, если вы дотронетесь одним из выводов до тела, тогда можете провести разряд через себя. Если во время разрядки вы увидите искры, тогда это будет говорить о том, что устройство исправно.

Для проверки мультиметром конденсатора необходимо подсоединить щупы. В результате этого электрический ток, который поступает с прибора будет накапливаться в тестируемой детали. Если мультиметр будет показывать увеличение сопротивления, тогда это говорит об исправности. Наиболее детально этот процесс можно будет изучить в аналоговых измерительных приборах.

Метод проверки в режиме омметра считается косвенным. Для получения более точно оценки необходимо воспользоваться цифровым мультиметром. Для проведения измерения вы можете использовать мультиметр DT890B+.

Ремонт бытовых приборов

Если конденсаторы выходят из строя, тогда соответственно и бытовая техника постепенно перестает функционировать. Наши советы помогут просто определить исправность конденсатора. После проведения анализа необходимо заменить конденсатор и техника вновь заработает.

Перед тем, как приступать к ремонту бытовых приборов необходимо убедиться в том, что они отключены от электропитания. Теперь вы знаете как проверить конденсатор мультиметром своими руками. Надеемся, что эта информация была полезной и интересной.

Как проверить конденсатор тестером, как проверить конденсатор мультиметром, как проверить конденсатор на работоспособность

Как проверить конденсатор тестером? Такой вопрос возникает у каждого, кто хоть иногда берёт в руки паяльник. Проверить конденсатор тестером очень просто, но сначала надо оговориться что:

Под тестером подразумевается старый добрый стрелочный тестер, а не цифровой мультиметр.
Можно проверить только конденсаторы относительно больших ёмкостей.
Не получится узнать даже приблизительную ёмкость конденсатора.

Для проверки конденсатора тестером необходимо установить тестер в режим измерения сопротивления и попытаться измерить сопротивление конденсатора. При относительно большой ёмкости конденсатора (примерно от 1мкФ), если конденсатор исправен, мы увидим, что стрелка тестера отклонится и затем начнёт опускаться на бесконечность. Это говорит о том, что конденсатор был разряжен, затем мы его зарядили от тестера и по мере заряда он перестал проводить ток. Затем можно поменять местами выводы конденсатора (или щупы тестера) и снова посмотреть его сопротивление. На этот раз мы увидим, что стрелка отклонилась значительно сильнее, чем в первый раз. Это произошло потому, что конденсатор был заряжен и подключили мы его к тестеру таким образом, что направление тока разряда конденсатора совпало с направлением тока через тестер. Дальше будет всё как в первый раз. После разряда конденсатор начнёт заряжаться другой полярностью и снова перестанет проводить ток. Всё это говорит о том, что конденсатор имеет ёмкость.

Интенсивность заряда-разряда будет зависеть от ёмкости конденсатора. Чем она выше, тем больше будет отклоняться стрелка тестера и медленнее происходить процесс заряда — разряда конденсатора. При небольших ёмкостях конденсаторов даже можно не заметить отклонения стрелки при первом измерении. Только после заряда конденсатора и измерении его сопротивления при смене полярности можно заметить незначительное дёрганье стрелки. Чем меньше ёмкость конденсатора, тем на большее сопротивление необходимо устанавливать прибор. Если стрелка не отклоняется ни в первом, ни во втором случае и ёмкость конденсатора больше сотен пикофарад (точную границу определить сложно), то скорее всего конденсатор неисправен.

Ещё один из вариантов проверки конденсатора — проверка на пробой. Это когда конденсатор начинает проводить ток. Такое происходит, если подать на конденсатор напряжение выше того, на которое он рассчитан. Если конденсатор пробит, мы увидим его постоянное сопротивление. Это также говорит о том, что он неисправен.

Как проверить конденсатор мультиметром

Как проверить конденсатор мультиметром? Этот вопрос возникает даже чаще, чем про проверку тестером, т.к. в основном сейчас в качестве настольного измерительного прибора применяются цифровые мультиметры. Для проверки на пробой также просто, как и тестером. А для проверки на наличие ёмкости — идеальный вариант, если мультиметр имеет функцию измерения ёмкости. Если нет, то воспользоваться им для такой операции сложно. Дело в том, что всё выше описанное можно сделать и им, но на мультиметре сложно понять что он показывает, если показания меняются. А они не просто меняются, мы даже точно не знаем на какой предел измерения устанавливать прибор. Так что, по большому счёту, проверить конденсатор на работоспособность мультиметром, конечно же, можно, но это очень неудобно. В общем, старая добрая стрелка рулит.

Измеритель ёмкости и ЭПС конденсаторов — приставка к мультиметру

В наше время практически у каждого радиолюбителя имеется цифровой мультиметр, но далеко не в каждой модели имеется функция измерения ёмкости конденсаторов. Как при ремонте радиоаппаратуры, так и при оценке пригодности повторно используемых конденсаторов очень полезно измерение ёмкости и эквивалентного последовательного сопротивления (ЭПС) «подозрительных» конденсаторов

Основными критериями при разработке измерителя являлись простота схемы, дешевизна и доступность элементов, простота налаживания и небольшие габариты. Можно сказать, что это «конструкция выходного дня», которая может быть собрана за несколько часов

В основе работы данного прибора при измерении ёмкости лежит принцип зарядки конденсатора неизвестной ёмкости до определённого напряжения через резистор известного сопротивления Продолжительность этого процесса прямо пропорциональна ёмкости конденсатора.

Принцип измерения ЭПС заключается в следующем, разряженный конденсатор подключается к источнику напряжения через резистор известного сопротивления. затем через небольшие промежутки времени микроконтроллер дважды измеряет напряжение на заряжаемом конденсаторе и вычисляет его ЭПС.

С уменьшением ёмкости повышается погрешность измерения ЭПС. Поэтому это измерение программно отключается при ёмкости конденсатора менее 2 мкФ.

Основные технические характеристики

Интервал измерения ёмкости, мкФ…………0,02…10000

Погрешность измерения ёмкости, не более, % ….. .5

Интервал измерения ЭПС, Ом…………….0.. 50

Дискретность измерения ЭПС, Ом . 0,2

Погрешность измерения

ЭПС, Ом ………………±0,45

Максимальное напряжение на проверяемом конденсаторе, В ……………….5

Потребляемый ток, мА

в режиме покоя…………5,5

в режиме измерения…..11

Схема измерителя показана на рис. 1 Основа устройства — микроконтроллер PIC 12F683 (DD1) Он работает на тактовой частоте 4 МГц от внутреннего RC-генератора. После включения микроконтроллер входит в режим измерения ёмкости, и тогда конфигурация портов ввода/вывода следующая: GP0 и GP4 работают как выходы и управляют зарядкой конденсатора через резисторы R1 и R3 соответственно; GP1 — инвертирующий вход встроенного в микроконтроллер компаратора при этом его неинвертирующий вход подключён к внутреннему источнику образцового напряжения, определяющему порог напряжения, до достижения которого осуществляется подсчёт времени зарядки конденсатора; GP3 — вход сигнала от кнопки SB1 переключения в режим измерения ЭПС- GP5 — выход управления индикацией поддиапазона ёмкости и, наконец, ССР1 — выход ШИ сигнала среднее напряжение которого пропорционально измеряемому параметру. Расчётное значение периода ШИ сигнала — 4096 мкс.

К выходным гнездам Х2 и ХЗ подключают щупы цифрового мультиметра, включённого в режим измерения постоянного напряжения на пределе 2000 мВ Фильтрации ШИ напряжения на выходе нет, поскольку все цифровые мульти-метры в режиме измерения постоянного напряжения имеют на входе АЦП ФНЧ с низкой частотой среза.

Рис. 1

Поддиапазоны измеряемой ёмкости индицируют светодиоды HL1, HL2 зелёного цвета свечения и HL3, HL4 красного цвета. При измерении емкости менее 1 мкФ, а также при измерении ЭПС светодиоды погашены Если ёмкость больше 1 мкФ, но меньше 10 мкФ, горят только красные светодиоды. Если ёмкость больше ЮмкФ, но меньше 100 мкФ, горят они все. Если ёмкость больше 100 мкФ, но меньше 1000 мкФ, горят только зелёные светодиоды Наконец, если ёмкость больше 1000 мкФ, но не более 10000 мкФ красные и зелёные светодиоды мигают В этом поддиапазоне максимальное значение на дисплее мультиметра равно «1000» в остальных — «999»

Если измеряемая ёмкость больше 10000 мкФ, светодиоды остаются в состоянии поочередного мигания, а дисплей мультиметра показывает пороговое значение, о котором написано ниже.

Разрядка измеряемого конденсатора происходит через резисторы R1 и R2, при этом порт GP1 также переключается в режим выхода. Суммарное время между циклами зарядка/разрядка в последнем поддиапазоне измерения достигает 10 с, в других поддиапазонах оно меньше.

При нажатии на кнопку SB1 прибор на 5 с переходит в режим измерения ЭПС, затем возвращается в режим измерения ёмкости. В режиме измерения ЭПС конфигурация портов ввода/вывода микроконтроллера следующая- GP0 и GP1 синхронно управляют зарядкой конденсатора через резисторы R1 и R2; GP4 — вход встроенного аналого-цифрового преобразователя;

GP5 и ССР1 выполняют те же функции, что и в режиме измерения ёмкости. Во время измерения ЭПС светодиоды не горят, индикация выводится в десятых долях ома с дискретностью 0,2 Ома. Это связано с тем, что разрешающая способность встроенного АЦП микроконтроллера составляет около 5 мВ, а ток зарядки конденсатора в этом режиме равен 25 мА Если измеренное ЭПС конденсатора превышает 50 Ом, то на дисплее мультиметра будет пороговое значение.

Измеритель питается от батареи 9 В типоразмера 6F22, которую подключают к разъёму Х1. Напряжение батареи подаётся на микросхему стабилизатора 78L05 (DA1) с выходным напряжением 5 В Конденсаторы С1 и С2 обеспечивают устойчивость её работы. Если есть возможность, взамен микросхемы 78L05 лучше применить LP2950CZ-5.0 — это уменьшит потребляемый ток до 1,5 мА в режиме покоя и до 7,5 мА в режиме измерения. Диоды VD1 и VD2 и стабилитрон VD3 служат для защиты линий входа/выхода микроконтроллера от выхода из строя при подключении заряженного конденсатора. При выборе стабилитрона VD3 надо учесть, что при напряжении 5 В через него не должен течь ток более 0,5 мА. Например, можно применить BZX55C5V6. Диоды VD1 и VD2 — любые кремниевые импульсные, например, из серий КД521, КД522. Но диоды 1N4148 выбраны из-за большего максимально допустимого импульсного прямого тока Диод VD4 может быть заменён перемычкой, если исключена неправильная полярность подключения батареи питания к разъёму Х1.

Ввиду простоты прибора печатная плата для него не разработана, он собран на макетной плате размерами 26×40 мм. Микроконтроллер устанавливают в панель. При программировании разрешение сброса микроконтроллера необходимо отключить — не должна стоять отметка в окне «MCLR Enable», поскольку этот вывод используется в качестве сигнального входа. Светодиоды HL1-HL4 — любые разного цвета свечения с заметной яркостью при токе 5…6 мА, в экземпляре автора использованы DFL-3014RC и DFL-3014LGC диаметром 3 мм. Необходимое условие — цепь из четырёх последовательно соединённых светодиодов не должна светиться при подключении к источнику напряжением 5 В, поэтому применены четыре светодиода, хотя для индикации необходимы только два. Если яркость свечения светодиодов разного цвета заметно различается, её выравнивают подбором резисторов R8 и R9.

Рис. 2

Разъём Х1 — контактная колодка от батареи типоразмера 6F22. Гнёзда Х2 и ХЗ для подключения мультиметра взяты от разъёма питания материнской платы компьютера (рис. 2). Плюсовое гнездо Х2 не имеет особенностей. Минусовое гнездо ХЗ, совмещённое с выключателем питания SA1, — самодельная конструкция, показанная на рис. 3. Одна из двух пружинящих полос контакта удалена, рядом установлена изолирующая площадка из стеклотекстолита со стороной квадрата 3…4 мм. На ней закреплена согнутая пружинная проволока диаметром 0,5…0,6 мм, выполняющая функцию выключателя питания SA1. Когда минусовый щуп мультиметра вставлен в гнездо ХЗ, он касается пружинной проволоки, в результате чего замыкается цепь минусового провода питания измерителя. Разумеется, при повторении конструкции можно применить любой миниатюрный выключатель питания SA1 промышленного изготовления и минусовое гнездо, такое, как Х2.

Рис.3

Подстроечный резистор R7 — СПЗ-19а или аналогичный миниатюрный. Резистор R3 определяет ток зарядки для интервала измеряемых ёмкостей до 15 мкФ, его лучше взять с допуском 1 % или отобрать с помощью цифрового омметра. Резистор R1 определяющий ток зарядки для ёмкостей более 15 мкФ, можно отобрать из номинала 1 кОм 5 %, его расчётное сопротивление — 980 Ом, но вполне допустимо поставить 1 кОм 1 % без отбора, поскольку такая ёмкость характерна для оксидных конденсаторов, а для них точность измерения их ёмкости 5 % вполне достаточна.

Калибровка прибора может быть выполнена двумя способами.

Первый способ — подключить к измерителю один или несколько конденсаторов суммарной ёмкостью более 10000 мкФ и движком подстроеч-ного резистора R7 установить на дисплее мультиметра пороговое значение «1023». Также можно подсоединить ко входу измерителя цепь из резистора 62 . 100 Ом и конденсатора 50 ..1000 мкФ, нажать на кнопку SB1 и аналогично установить то же самое пороговое значение на дисплее. Поскольку время нахождения измерителя в этом режиме всего 5 с, эту операцию, возможно, придётся повторить несколько раз.

Погрешность калибровки может составить около 3 % в наихудшем случае так как она складывается из погрешностей внутреннего генератора и отличий сопротивлений резисторов R1-R3 от расчётных значений Заявленная производителем точность частоты внутреннего RC-генератора микроконтроллера DD1 — ±1 % при постоянной температуре 25° и ±2 % в интервале 0…85 °С.

Второй способ — подключить к измерителю плёночный или керамический конденсатор с известной ёмкостью в пределах 4,7…9 мкФ и движком под-строечного резистора R7 установить значение его ёмкости на дисплее мультиметра. Предварительно необходимо измерить ёмкость этого конденсатора образцовым прибором с точностью не хуже 1 %. При калибровке по этому способу пороговое значение может незначительно отличаться от «1023» Выбор способа калибровки не принципиален- разброс показаний нескольких экземпляров прибора, откалиброванных разными способами, не превысил 3 %.

Разумеется, к измерителю должен подключаться только предварительно разряженный конденсатор. При измерении ёмкости оксидных конденсаторов необходимо соблюдать полярность подключения. Касание руками измерительных зажимов искажает показания.

Программы микроконтроллера можно скачать здесь

Автор: Ю. Ванюшин, г. Уфа, Башкортостан

Как проверить конденсатор цифровым мультиметром

Конденсаторы играют важную роль в электрической системе, поскольку они выполняют множество важных задач в схемотехнике.

От предоставления гибких вариантов фильтра до защиты чувствительных микрочипов от шума до ограничения скачков напряжения до накопления энергии, развязки и, что более важно, поддержания постоянного источника питания — конденсаторы в цепи можно использовать по-разному.

Конденсаторы могут быть повреждены из-за старения, нагрева, высокого напряжения, влажности, химического загрязнения и влаги. Поскольку выходящие из строя конденсаторы являются одной из распространенных причин электрических и электронных неисправностей, вам, как владельцу бизнеса, необходимо вовремя обнаружить неисправный конденсатор, проверив его с помощью цифрового мультиметра.

Но как узнать, исправен конденсатор или неисправен? Как быстро и качественно проверить конденсатор с помощью цифрового мультиметра?

Вы можете определить, неисправен ли конденсатор, выполнив простую визуальную проверку.Одним из явных признаков неисправного конденсатора является вздутый или выпуклый верх или низ. Проверьте корпус конденсатора и печатную плату, чтобы убедиться, что он не изменился в цвете или не поврежден. Еще один показатель неисправности конденсатора — наличие протекающего электролита.

Немедленно замените конденсаторы, если вы заметите какие-либо из этих видимых признаков.

Выполните следующие пять шагов, чтобы проверить конденсаторы цифровым мультиметром:

1. Убедитесь, что конденсатор разряжен: одна из основных функций конденсатора — накапливать энергию; поэтому, если вы не разрядите конденсатор должным образом перед тем, как использовать его для тестирования, он может вызвать ожоги или травмы.Вам понадобится инструмент для разряда конденсатора, например лампочка для высоковольтного конденсатора или металлический предмет, например винт, для разряда меньшего конденсатора.

2. Установите цифровой мультиметр на высокий диапазон сопротивления: Следующим шагом является установка показания измерителя на высокий диапазон сопротивления. Идеальное показание измерителя должно быть выше 1000 Ом = 1 кОм.

3. Подключите выводы измерителя к клеммам конденсатора: Для поляризованного конденсатора подключите красный щуп к положительной клемме, а черный щуп к отрицательной клемме.Неполяризованный конденсатор можно подключить любым способом. Не касайтесь щупов пальцами, поскольку электрическое сопротивление человеческого тела может привести к неточным показаниям.

4. Обратите внимание на цифровое показание сопротивления: цифровой мультиметр начнет показывать с нуля и будет двигаться в сторону бесконечности. Затем он остановится на значении цифрового сопротивления и вернется к открытой линии. Запишите показания и проверьте, приближается ли показание к значению сопротивления, указанному на конденсаторе.

5. Повторите шаги с 2 по 4: Если тест показывает тот же результат при повторении, то конденсатор — хороший конденсатор. Однако, если разница между фактическим значением и измеренным показанием значительно большая, то конденсатор плохой. Если показание равно нулю, значит, конденсатор мертв. В обоих случаях вам необходимо немедленно заменить конденсатор.

Конденсаторы

выполняют различные функции в электронных и электрических системах и важны для достижения надежности в приложениях.

Проверка конденсатора с помощью аналогового и цифрового мультиметра

Устройства накопления напряжения, такие как конденсаторы, используются в различных схемах, таких как компрессоры, нагреватели, электродвигатели вентилятора переменного тока и т. Д. Они доступны в двух типах, таких как электролитические и неэлектролитические. Электролитический тип используется с вакуумной трубкой, а также с источниками питания транзистора, тогда как неэлектролитический тип используется для управления скачками постоянного тока.Электролитический тип может быть поврежден из-за короткого замыкания из-за разряда избыточного тока. Неэлектролитические типы чаще всего выходят из строя из-за утечки накопленного заряда. Существуют разные методы проверки конденсатора, поэтому в этой статье обсуждается обзор конденсатора и способы его проверки.

Что такое конденсатор?

Определение: Конденсатор — это один из видов электрических компонентов, используемых для хранения энергии в форме электрического заряда. Они используются в различных электрических и электронных схемах для выполнения различных функций.Заряд конденсатора можно выполнить, подключив конденсатор к активной цепи. Как только он будет подключен, электрический заряд начнет протекать через конденсатор. Когда первичная обкладка конденсатора не удерживает электрический заряд, он возвращается в цепь через вторичную обкладку. Итак, этот процесс в конденсаторе известен как зарядка и разрядка.

Конденсатор

Как проверить конденсатор?

На рынке доступны различные типы электрических и электронных компонентов.Некоторые из них очень чувствительны к скачкам напряжения. Точно так же конденсатор также чувствителен к колебаниям напряжения, поэтому существует вероятность необратимого повреждения. Таким образом, чтобы преодолеть это, испытание конденсатора играет важную роль для проверки функциональности конденсатора.

Как измерить емкость?

Мультиметр используется для определения емкости через зарядный конденсатор с известным током для измерения результирующего напряжения, после чего можно рассчитать емкость. Здесь мы обсудили, как проверить конденсатор мультиметром.

Для этого возьмите цифровой мультиметр, чтобы убедиться, что питание схемы отключено. Например, в цепи переменного тока, если используется конденсатор, установите мультиметр для расчета напряжения переменного тока. Точно так же, если в цепи постоянного тока используется конденсатор, поместите цифровой мультиметр для расчета постоянного напряжения.

Проверьте конденсатор один раз, если он протекает, имеет трещины или повреждения, замените конденсатор. Установите шкалу на символ емкости, который известен как режим измерения емкости. Этот символ часто имеет отметку на циферблате с помощью дополнительной функции.Обычно для смены шкалы нажимают функциональную кнопку, чтобы включить измерение.

Для точного измерения конденсатор следует отсоединить от электрической цепи. Некоторые мультиметры поддерживают режим REL (относительный). Этот режим используется для отключения измерительных проводов от емкости при измерении значений низкой емкости. Когда мультиметр используется в относительном режиме для расчета емкости, измерительные провода должны быть разомкнуты и нажмите кнопку REL. Так что тест приводит к удалению остаточной емкости.

Прикрепите клеммы конденсатора к измерительным проводам на несколько секунд, чтобы мультиметр мог выбрать правильный диапазон. Изучите измерение, отображаемое на цифровом мультиметре. Если значение емкости находится в диапазоне измерения, то мультиметр покажет значение конденсатора.

Некоторые факторы, влияющие на емкость, включают следующее.

Срок службы конденсаторов меньше и они часто вызывают неисправности
Конденсаторы могут быть повреждены из-за короткого замыкания
При коротком замыкании конденсатора предохранитель или другие компоненты, используемые в цепи, могут выйти из строя.
Когда конденсатор открывается, компоненты в цепи не могут работать должным образом.
Значение емкости также может быть изменено из-за износа.

Методы испытаний конденсаторов

В большинстве случаев устранения неисправностей в электротехнике и электронике при тестировании конденсатора может возникнуть множество проблем. Здесь конденсатор можно проверить с помощью аналоговых и цифровых мультиметров. Так что этот конденсатор можно проверить, в хорошем ли он состоянии или поврежден.

Проверка конденсатора

Значение емкости можно проверить с помощью цифрового мультиметра, используя такую функцию, как измерение емкости. Как правило, для проверки конденсатора доступны различные типы методов, такие как аналоговый, цифровой, вольтметр, мультиметр с двумя режимами, такими как режим емкости, режим омметра и традиционный метод искрения. Эти методы играют важную роль при тестировании конденсатора, чтобы узнать, исправен ли конденсатор, открыт, неисправен, замкнут или неисправен.

Проверить конденсатор с помощью аналогового мультиметра

Чтобы проверить конденсатор через AVO, например, ампер, напряжение, омметр, выполните следующие действия.

Убедитесь, что конденсатор полностью заряжен или разряжен.
Используйте ампер, напряжение, омметр.
Выберите аналоговый измеритель сопротивления и всегда выбирайте высокий диапазон сопротивления.
Подключите два провода счетчика к клеммам конденсатора
Чтение и оценка по следующим результатам.
Короткий конденсатор покажет крайне меньшее сопротивление
Открытый конденсатор не будет показывать отклонения на дисплее омметра
Хороший конденсатор покажет низкое сопротивление после того, как оно будет медленно увеличиваться в направлении бесконечности.Итак, конденсатор в отличном состоянии.

Проверить конденсатор с помощью цифрового мультиметра

Чтобы проверить конденсатор с помощью цифрового мультиметра, выполните следующие действия.

Убедитесь, что конденсатор заряжен / разряжен.
Найдите цифровой мультиметр на 1к.
Подключите выводы этого измерителя к клеммам конденсатора.
Этот счетчик будет отображать некоторые числа, запишите их.
После этого он вернется в Открытую Линию.Каждый раз он показывает один и тот же результат, поэтому мы можем сделать вывод, что конденсатор в хорошем состоянии.

Итак, это все о том, как проверить конденсатор. Этот метод в основном используется для проверки работы конденсатора. Мы знаем, что конденсатор используется для хранения электрического заряда. Он включает в себя две пластины, а именно анод и катод, где анод включает положительное напряжение, а катод включает отрицательное напряжение. Полярность конденсатора можно проверить, подав положительное напряжение на анодный вывод конденсатора.Точно так же отрицательное напряжение может быть приложено к катодному выводу конденсатора. Здесь более длинный вывод конденсатора является анодом, тогда как более короткий вывод известен как катод. Вот вам вопрос, какие бывают конденсаторы разных типов?

Как проверить конденсатор с помощью мультиметра

Распространенная проблема заключается в том, как мы можем проверить конденсатор с помощью мультиметра? Конденсатор по своей природе заряжается и выделяет энергию быстрее, чем батарея, потому что он накапливает энергию по-другому, хотя и не может хранить столько же.Это очень полезно, и именно поэтому конденсатор можно найти почти на каждой плате. Конденсатор накапливает энергию, которая высвобождается для сглаживания перебоев в подаче тока. Внутри основного конденсатора у нас есть две токопроводящие пластины, обычно сделанные из алюминия, разделенные диэлектрическими изоляционными материалами, такими как керамика. Диэлектрик означает, что материал поляризуется при контакте с электрическим полем. На стороне конденсатора вы найдете символ и полосу, которые укажут, какая сторона (вывод) является отрицательной.

Способы проверки конденсатора с помощью мультиметра

Во-первых, вы должны убедиться, что знаете, что делаете. Убедитесь, что вы электрик или инженер-электрик, или внимательно прочтите предупреждения, прежде чем применять эти методы проверки конденсатора. Вы также должны определить основные виды отказа, что означает предполагаемую неисправность конденсатора, чтобы вы могли знать, какой метод тестирования использовать:

Уменьшение емкости
Пробой диэлектрика (короткое замыкание)
Потери контакта между пластиной и проводом
Ток утечки
Повышенное ESR (эквивалентное последовательное сопротивление)

Проверьте конденсатор с помощью цифрового мультиметра

Отключите конденсатор от источника питания или, по крайней мере, убедитесь, что один провод отключен.
Убедитесь, что конденсатор полностью разряжен. Это может быть достигнуто путем перемыкания обоих выводов конденсатора отверткой, хотя для конденсаторов большего размера это был бы лучший способ разрядки через нагрузку.
Установите измеритель на диапазон Ом (минимум 1кОм).
Подключите выводы мультиметра к клеммам конденсатора. Убедитесь, что вы подключаете положительный полюс к положительному, а отрицательный — к отрицательному.
Измеритель на секунду покажет несколько цифр, а затем сразу вернется к OL (открытая линия).Каждая попытка на шаге 3 будет показывать тот же результат, что и на этом шаге.
Если изменений нет, значит, конденсатор разрядился.

Проверьте конденсатор в режиме измерения емкости

Для этого метода вам понадобится измеритель емкости на вашем мультиметре, или у вас есть мультиметр, который включает эту функцию. Этот метод лучше всего подходит для тестирования конденсаторов меньшего размера. Для этого теста переключитесь в емкостной режим.

Отключите конденсатор от источника питания или, по крайней мере, убедитесь, что один вывод отключен.
Убедитесь, что конденсатор полностью разряжен.Это может быть достигнуто путем перемыкания обоих выводов конденсатора отверткой, хотя для конденсаторов большего размера это был бы лучший способ разрядки через нагрузку.
Выберите «Емкость» на вашем устройстве.
Подключите выводы мультиметра к клеммам конденсатора.
Если показание близко к значению, напечатанному на коробке контейнера конденсатора, это означает, что конденсатор в хорошем состоянии. Показание может быть меньше фактического значения конденсатора, но это нормально.
Если вы не видите емкость или емкость значительно меньше, чем следует из показаний, это означает, что конденсатор неисправен и его следует заменить.

Проверьте конденсатор с помощью теста напряжения

Это еще один способ проверить свой конденсатор. Конденсаторы хранят разность потенциалов в зарядах, которые представляют собой напряжения. Конденсатор имеет анод (положительное напряжение) и катод (отрицательное напряжение). Один из способов проверить ваш конденсатор — зарядить его напряжением, а затем снять напряжение с катода и анода.Для этого необходимо подать на выводы постоянное напряжение. Здесь важна полярность. Если у конденсатора есть и положительный, и отрицательный выводы, это поляризованный конденсатор, в котором положительное напряжение будет поступать на анод, а отрицательное — на катод.

Отсоедините конденсатор от источника питания или, по крайней мере, убедитесь, что один провод подключен. отключен
Убедитесь, что конденсатор полностью разряжен. Это может быть достигнуто путем перемыкания обоих выводов конденсатора отверткой, хотя для конденсаторов большей емкости это был бы лучший способ разрядки через нагрузку.
Проверьте номинальный диапазон напряжения, указанный на конденсаторе.
Подайте напряжение, но будьте осторожны и убедитесь, что напряжение меньше, чем рассчитано на конденсатор, например, вы можете использовать батарею 9 В для зарядки конденсатора 16 В и обязательно подключите положительные выводы к положительным выводам конденсатора, а также отрицательный к отрицательному проводу
Зарядите конденсатор в течение нескольких секунд
Снимите источник напряжения (аккумулятор)
Установите значение измерителя на постоянный ток и подключите вольтметр к конденсатору, соединив положительный и положительный выводы и отрицательно-отрицательно
Проверьте начальное значение напряжения.Оно должно быть близко к подаваемому на конденсатор напряжению. Это означает, что конденсатор в хорошем состоянии. Если показание слишком мало, это означает, что конденсатор мертв.

Вольтметр покажет это значение в течение очень короткого времени, потому что конденсатор начнет быстро разряжаться через вольтметр до 0 В.

Тестирование конденсатора — Пошаговый метод тестирования конденсатора различными способами

Чтобы проверить, работает ли конденсатор при правильном значении, необходимо провести тестирование конденсатора.В этом посте мы обсудим, что вы понимаете под тестированием конденсаторов, методы пошаговой проверки конденсатора различными способами и их преимущества.

Что такое конденсатор

Конденсатор — это устройство, используемое для электростатического накопления энергии в электрическом поле. Это пассивный двухконтактный электрический компонент. Конденсатор состоит из двух близких проводников или пластин, разделенных диэлектрическим материалом. Пластины накапливают электрический заряд при подключении к источнику питания.

Рис. 1. Введение в тестирование конденсаторов

  Подробнее о конденсаторах:
  Теория конденсаторов
  Как работает конденсатор
  Цикл зарядки и разрядки конденсатора
 Маркировка номера конденсатора  - как декодировать на примере
  Как считывать значения цветовой маркировки конденсаторов - Расчетные и идентификационные коды
  Различные типы конденсаторов на рынке с описанием - Часть I
  Различные типы конденсаторов на рынке с описанием - Часть II
  Электролитический конденсатор - Свойства, применение, значение емкости и полярность
 Керамический конденсатор  - Состав, типы, свойства и применение
  Что такое суперконденсатор (ультраконденсатор) - характеристики, работа, типы и применение

Как проверить конденсатор — пошаговые методы

Как и все электрические устройства, конденсатор также чувствителен к скачкам напряжения.Такие колебания напряжения могут повредить конденсаторы. Следовательно, необходимо регулярно проверять конденсаторы, следуя любому из методов, приведенных ниже. Различные типы конденсаторов показаны на рис. 2.

Рис. 2 — Различные типы конденсаторов

Тестирование конденсаторов с помощью мультиметра с настройкой емкости
Тестирование конденсаторов с помощью мультиметра без настройки емкости
Тестирование конденсаторов путем измерения постоянной времени
Проверка конденсатора с помощью простого вольтметра
Проверка конденсатора с помощью аналогового мультиметра
Проверка конденсатора путем замыкания проводов

Проверка конденсатора с использованием мультиметра с настройкой емкости

Конденсатор должен быть отсоединить от печатной платы, а затем полностью разрядить.
Следует отметить, если номинальные параметры конденсатора видны на его корпусе.
Ручка цифрового мультиметра должна быть установлена в положение емкости.
Затем щупы мультиметра должны быть подключены к клеммам конденсатора.
После этого необходимо проверить показания цифрового мультиметра. Если показания мультиметра ближе к фактическим значениям (указанным на конденсаторе), в этот момент конденсатор можно считать исправным.Напротив, если разница между фактическим значением и измеренным показанием значительно велика (или иногда равна нулю), то конденсатор следует заменить, так как он мертв.

Рис. 3 — Изображение цифрового мультиметра

Конденсатор Тестирование с использованием мультиметра без настройки емкости

Сначала необходимо отсоединить конденсатор от печатной платы, а затем разряжена полностью.
Затем ручку мультиметра необходимо установить в положение «Ом» или «Настройки сопротивления». В случае нескольких диапазонов измерения сопротивления следует выбрать более высокий диапазон (обычно от 20 кОм до 200 кОм).
Затем щупы мультиметра должны быть подключены к клеммам конденсатора. В случае электролитического конденсатора красный зонд должен быть подключен к положительной клемме конденсатора, а черный зонд должен быть подключен к отрицательной клемме конденсатора. В случае неэлектролитического конденсатора его можно подключить любым способом.
После этого цифровой мультиметр отобразит на дисплее значение сопротивления. Затем он отобразит сопротивление разомкнутой цепи (т. Е. Бесконечность). Следует записать показания за этот короткий период.
Затем необходимо отключить конденсатор от мультиметра и повторить испытание несколько раз.
Для хорошего конденсатора каждая попытка теста должна показывать аналогичный результат на дисплее. Если при дальнейших испытаниях сопротивление не изменится, то конденсатор следует заменить, так как он мертвый.

Конденсатор Тестирование путем измерения постоянной времени

Сначала необходимо отсоединить конденсатор от печатной платы, а затем полностью разрядить.
Затем необходимо подключить известный резистор (обычно резистор 10 кОм) последовательно с конденсатором.
После этого цепь необходимо замкнуть, подключив блок питания известного напряжения. Эта схема представляет собой не что иное, как RC-схему, показанную на рис.4.
Затем необходимо включить источник питания и измерить время, за которое конденсатор зарядится до 63,2% напряжения питания.
Затем, исходя из этого времени и сопротивления, необходимо измерить емкость и сравнить ее со значением, напечатанным на конденсаторе. Если они похожи или почти равны, то конденсатор можно считать исправным. Напротив, если разница существенно большая; то следует заменить конденсатор, так как он мертв.

Рис. 4 — RC-цепь, используемая при тестировании конденсатора

Тестирование конденсатора с вольтметром

Сначала необходимо отсоединить конденсатор от печатной платы, а затем разрядить. полностью.
Затем необходимо соблюдать номинальное напряжение на конденсаторе (обычно оно упоминается как 16 В, 25 В, 50 В и т. Д.). После этого выводы конденсатора должны быть подключены к источнику питания или батарее, но напряжение должно быть быть меньше максимального рейтинга.
Затем конденсатор необходимо зарядить на короткий период (обычно 4-5 секунд), а затем его следует отключить от источника питания.
Затем цифровой мультиметр должен быть настроен на настройки вольтметра постоянного тока и должно быть измерено напряжение на конденсаторе. Должны быть подключены соответствующие клеммы вольтметра и конденсатора.
Для исправного конденсатора начальное значение напряжения на мультиметре должно быть близко к подаваемому напряжению. Напротив, если разница большая, то конденсатор считается неисправным.

Рис.5 — Конденсатор, подключенный к батарее

Конденсатор Тестирование с помощью аналогового мультиметра

Сначала необходимо отсоединить конденсатор от печатной платы, а затем полностью разрядить .
Затем аналоговый мультиметр следует установить в положение омметра, и если имеется несколько диапазонов, необходимо выбрать более высокий диапазон.
После этого выводы конденсатора должны быть подключены к щупам мультиметра и должны быть сняты показания мультиметра.
Вначале сопротивление будет низким, а затем постепенно будет увеличиваться для хорошего конденсатора. Для закороченного конденсатора сопротивление всегда будет низким. Для открытого конденсатора либо не будет движения стрелки, либо сопротивление всегда будет показывать более высокое значение.

Рис. 6 — Аналоговый мультиметр

Конденсатор Тестирование путем замыкания проводов

Сначала необходимо отсоединить конденсатор от печатной платы, а затем полностью разрядить.
Затем выводы конденсатора необходимо подключить к клемме питания.
После этого блок питания должен быть включен на очень короткий период времени (обычно от 1 секунды до 5 секунд), а затем должен быть выключен. Конденсатор ведет; затем необходимо отключить от источника питания.
Клеммы конденсатора должны быть закорочены с помощью металлического контакта. Этот шаг необходимо сделать, приняв надлежащие изоляционные меры.
Состояние конденсатора можно определить по искре от конденсатора.Для конденсатора в хорошем состоянии искра большая и сильная. Для плохого конденсатора искра маленькая и слабая.

Рис. 7 — Клеммы конденсатора закорочены

Преимущества тестирования конденсатора

Преимущества включают:

Тестирование предотвращает системные потери.
Это может предотвратить колебания тока.
Помогает улучшить коэффициент мощности.

  Также читают:
Что такое стабилизатор напряжения - зачем он нам, как он работает, типы и применение
Как выбрать батарею - метод и краткосрочные / долгосрочные требования к питанию
 Микроконтроллер  - классификация, архитектура, применение, преимущества

Как проверить конденсатор мультиметром?

Вы можете использовать разные методы для проверки конденсатора с помощью цифрового / аналогового мультиметра.Для вакуумной лампы, а также для транзисторных источников питания используется электролитическая модель, в то время как неэлектролитическая модель используется для управления скачками постоянного тока.

Форма электролита может быть нарушена из-за разрядки дополнительного тока из-за короткого замыкания. Наиболее частая потеря неэлектролитических форм связана с утечкой накопленного заряда.

Существует множество подходов к проверке конденсатора. Тем не менее, мы рассмотрим , как проверить конденсатор с помощью мультиметра , в нашей статье.Так что следите за обновлениями до конца, чтобы узнать все об этом.

Что такое конденсатор?

Одним из видов электрической части является конденсатор, используемый для хранения энергии в виде электрического заряда. Они используются для выполнения различных функций в различных электрических и компьютерных цепях.

Можно расположить конденсатор в активной цепи. Таким образом можно заряжать конденсатор. Электрический заряд будет проходить через конденсатор, пока он не будет прикреплен.

Если первичная пластина конденсатора не сохраняет электрический заряд, вторая пластина возвращается в цепь. Таким образом, этот метод рассматривается как зарядка и разрядка конденсатора.

Как проверить конденсатор?

Многочисленные виды электрических и компьютерных продуктов, представленных на рынке, отличаются друг от друга. Любой из них очень подвержен колебаниям напряжения. Точно так же конденсатор часто уязвим для колебаний напряжения, поэтому есть способы проверить конденсатор, которые мы обсудим.

Проверка конденсатора играет важную роль в проверке функциональности конденсатора для решения проблем, связанных с отказом конденсатора. Давайте посмотрим, как можно измерить емкость с помощью лучшего измерителя емкости.

Как измерить емкость?

Для проверки результирующего напряжения используется мультиметр для оценки емкости. Вы можете измерить его через зарядный конденсатор. После этого вы можете использовать свою емкость для измерения мультиметром.

Здесь мы рассмотрели, как использовать мультиметр для измерения конденсатора. Начните с цифрового мультиметра, чтобы убедиться, что питание схемы отключено.

Вы должны помнить две главные вещи. Если конденсатор используется в цепи переменного тока, установите мультиметр для измерения переменного напряжения, иначе он не будет знать точных результатов.

Аналогичным образом, если конденсатор подключен к цепи постоянного тока, установите цифровой мультиметр для измерения напряжения постоянного тока.Если он пролился, сломался или порвался, осмотрите конденсатор один раз, а затем отремонтируйте конденсатор. Закрепите циферблат на знаке емкости, который считается режимом расчета емкости.

В качестве дополнительной функции у эмблемы также есть метка над циферблатом. Обычно нажатие функциональной кнопки включает измерение и регулировку шкалы.

Мы предпочли три способа проверки емкости, и они обсуждаются ниже.

Как проверить конденсатор с помощью мультиметра:

Несколько проблем могут возникнуть во время тестирования конденсатора при устранении большей части электрических и электронных неисправностей.Здесь, используя аналоговые и оптические мультиметры, мультиметр может проверять конденсатор.

Но можно проверить и конденсатор, исправен он или нет. При использовании такой функции, как измерение емкости, значение емкости можно проверить с помощью цифрового мультиметра.

Как правило, для измерения конденсатора требуются различные методы, такие как аналоговый, интерактивный, вольтметр, мультиметр с двумя режимами, такими как емкостной режим, режим омметра и обычная система искрообразования.

При проверке конденсатора эти подходы играют важную роль в понимании того, исправен ли конденсатор, доступен, слабый, короткое замыкание или нет.

Но, прежде чем вы начнете измерять свою емкость, вы должны убедиться, что силовые цепи отключены. Чтобы убедиться, что все питание цепи отключено:

Используйте оптический мультиметр (DMM).
Настройте мультиметр для расчета переменного напряжения вне зависимости от того, используется ли конденсатор в цепи переменного тока.
Предположим, используется цепь постоянного тока, настройте цифровой мультиметр на расчет напряжения постоянного тока.

Обязательно осмотрите конденсатор физически. Замените конденсатор при появлении утечек, зазоров, вздутия или других признаков коррозии.

Переведите шкалу в режим расчета емкости. Символ иногда разделяет позицию с другим элементом на циферблате.

Помимо изменения шкалы, для запуска измерения обычно необходимо нажать функциональную кнопку.Обратитесь к руководству пользователя мультиметра для получения инструкций.

Как проверить конденсатор на печатной плате

Из множества доступных способов проверить конденсатор PCBway — отличный. Следовательно, мы начнем с PCBWay ниже —

Шаг 1. Удалите все источники электрического тока из конденсатора

Вы должны удалить конденсатор из электрической цепи для точного расчета. Некоторые мультиметры показывают относительный режим.

Этот режим используется для удаления выводов емкости из измерения всякий раз, когда вычисляются значения базовой емкости.Убедитесь, что на следующем этапе у вас включен режим REL, так как он вам понадобится.

Шаг 2: Нажмите опции .

Когда мультиметр используется для измерения емкости в относительном режиме, измерительные провода должны быть открыты. Далее вам просто нужно будет нажимать кнопки REL. Таким образом, однако, испытание будет способствовать сохранению емкости, от которой можно отказаться.

Шаг 3: Затяните клеммы емкости .

Чтобы мультиметр мог выбрать правильный диапазон, подсоедините клеммы конденсатора к измерительным проводам на несколько секунд.Вы должны убедиться, что клеммы затянуты, так как это может привести к смещению во время процесса, если не будет сжато точно.

Шаг 4: Обратите внимание на значения

Показанное на цифровом мультиметре измерение проверяется. Если значение емкости попадает в диапазон измерения, на цифровом экране отображается значение конденсатора мультиметра. Таким образом, вы сможете найти правильные значения вашего конденсатора с помощью PCBWay.

Как проверить конденсатор аналоговым мультиметром

Давайте посмотрим, как можно проверить конденсатор аналогового мультиметра, выполнив следующие простые и легкие шаги.Обязательно выполняйте каждый шаг внимательно, так как вы можете увидеть ложные результаты, если пропустите один или два шага.

Шаг 1. Достаньте разряженный конденсатор и мультиметр .

Вы должны убедиться, что ваш конденсатор полностью разряжен после предыдущего использования. Теперь вы можете взять свой измеритель AVO и начать процесс измерения.

Шаг 2: Выберите аналоговые значения

Поскольку вы используете аналоговый измеритель, обязательно выберите аналоговые параметры с высокими значениями Ом.Таким образом, вы можете тщательно убедиться, что мультиметр сопряжен с конденсатором.

Шаг 3: Присоедините концы клемм к мультиметру .

Осторожно возьмите клеммы конденсатора и прикрепите их к выводам мультиметра. Таким образом вы включите электропитание между двумя устройствами. Через несколько секунд между устройствами произойдет обмен информацией.

Шаг 4: Обратите внимание на чтение

Внимательно записывает числа или значения, которые покажет ваш мультиметр.

Шаг 5. Проверьте, какой у вас конденсатор. .

Если у вас короткий конденсатор, он всегда будет показывать значения сопротивления более низкого диапазона.

Если у вас есть открытые конденсаторы, они будут стабильными и не покажут никаких признаков прогиба на стержнях.

Со стандартными конденсаторами вы сможете увидеть отклонение мультиметра до бесконечности. Обычно это указывает на то, что ваш конденсатор находится в хорошем состоянии.

Как проверить конденсатор цифровым мультиметром

В настоящее время наиболее распространенной формой конденсаторов являются цифровые мультиметры.Чтобы проверить конденсатор с помощью цифрового мультиметра, тщательно следуйте инструкциям, приведенным ниже. Пропуск одного или двух шагов приведет к ложному результату.

Шаг 1: Берем разряженный конденсатор и мультиметр

Повторяя тот же шаг, что и для аналогового мультиметра, необходимо разрядить конденсатор и мультиметр. Убедитесь, что в конденсаторе не осталось ранее накопленных зарядов.

Шаг 2: Установите диапазон сопротивления .

Поскольку это цифровой мультиметр, а не аналоговый, вы должны установить диапазон Ом как минимум на 1 кОм или 1000 Ом.Таким образом, мультиметр сможет обнаружить ваш цифровой конденсатор.

Шаг 3. Присоедините мультиметр к конденсатору

Вы должны внимательно пройти этот шаг. Часто мы видим, как пользователи в спешке подключают терминалы, что облегчает их отключение. Мы не хотим, чтобы это произошло. Тщательно соблюдая процедуры подключения терминала, вы сэкономите время.

Шаг 4: Обратите внимание на чтение

Вы должны внимательно записывать показания вашего конденсатора.Значения будут четко отображаться на вашем цифровом мультиметре.

Шаг 5: Определение состояния конденсатора

Через некоторое время он попытается вернуть открытую строку и отобразить те же шаги, что и раньше. Если ваш конденсатор показывает значения, это означает, что он в хорошем состоянии. Однако, если нет значений, ваш конденсатор мертв и больше не работает.

Некоторые факторы, влияющие на измерение емкости:

Срок службы конденсаторов меньше, они также вызывают неисправности.Из-за короткого замыкания можно повредить конденсаторы.
Предохранитель, используемый в цепи, может перегореть при коротком замыкании конденсатора. Элементы в цепи не могут правильно работать, когда клеммы конденсаторов разомкнуты.
Из-за распада разложение может также изменить значение значений емкости. Наличие конденсаторов непродолжительное и всегда является источником отказа.
Неисправные конденсаторы могут иметь обрыв цепи, короткое замыкание или могут выйти из строя механически до точки отказа.При коротком замыкании резистора может перегореть предохранитель.
Устройство или элементы схемы не могут работать, когда конденсатор размыкается или выходит из строя. Износ может даже изменить значение емкости конденсатора, что может создать проблемы.

Как узнать, неисправен ли конденсатор:

Вы узнаете, неисправен ли конденсатор, выполнив простое визуальное сканирование. Один из признаков слабого конденсатора — вздутие или выпуклость сверху или снизу. Осмотрите корпус конденсатора и печатную плату, чтобы убедиться, что он не обесцвечен или не поврежден.

Присутствие протекающего электролита является еще одним признаком неисправности конденсатора. Если вы видите все эти очевидные признаки, немедленно замените конденсаторы.

Заключительные слова

Поэтому мы очень надеемся, что к концу этой статьи вы научитесь , как проверить конденсатор с помощью мультиметра различными способами и как проверить, неисправен ли конденсатор.

Тем не менее, будьте осторожны при работе с электрическими инструментами, поскольку они имеют тенденцию накапливать электричество и могут привести к поражению электрическим током при неправильном использовании.Вы даже можете воспользоваться руководством, прилагаемым к мультиметру, чтобы получить подробную информацию о функциях мультиметра.

Ресурс:

https://www.ifixit.com/Wiki/Troubleshhoting_logic_board_components.

2 способа проверки конденсатора переменного тока с помощью мультиметра и вольтметра

В электронных схемах для хранения напряжения используются конденсаторы. Каждой электрической и электронной схеме нужен конденсатор. Проверка конденсатора мультиметром при поиске неисправностей в электронной схеме может включать.Существует несколько способов тестирования конденсатора переменного тока, например цифрового мультиметра, измерителя напряжения и омметра.

Перед испытанием конденсатора обязательно отключите конденсатор от цепи. И закоротите выводы конденсатора с помощью резистора не менее 1к. Старайтесь избегать контакта с клеммами во время процесса. В противном случае заряд конденсатора может вызвать поражение электрическим током.

Проверка конденсатора переменного тока с помощью мультиметра

Проверка конденсатора с помощью мультиметра — самый простой и быстрый способ.Необходимым инструментом для проверки является цифровой мультиметр с функцией измерения емкости.

Удалите конденсатор из цепи и закоротите клемму, чтобы избежать поражения электрическим током.
Установите цифровой мультиметр на настройку емкости.
Подключите щупы мультиметра к клеммам конденсатора.
Для поляризованного конденсатора подключите красный щуп к положительной клемме, а черный — к отрицательной клемме конденсатора.
Для неполяризованного можно подключить любым способом.
Теперь посмотрите на экран цифрового мультиметра, чтобы определить емкость конденсатора.
Вы можете сравнить показание с номиналом, указанным на конденсаторе. Если они рядом, конденсатор в порядке.
В случае большого отклонения конденсатор можно считать неисправным.
Неисправный конденсатор можно заменить новым конденсатором аналогичного номинала.

Проверка конденсатора переменного тока с помощью вольтметра

Проверка конденсатора с помощью вольтметра может дать вам представление о том, хороший или плохой конденсатор.Для этого метода вам понадобится вольтметр и блок питания. Напряжение блока питания должно быть меньше, чем у конденсатора.

Отсоедините конденсатор от цепи и разрядите.
Подключите конденсатор к источнику питания и зарядите его не менее 4-6 секунд.
Убедитесь, что напряжение источника питания меньше напряжения, указанного на конденсаторе.
Теперь отключите конденсатор от источника питания.
Не прикасайтесь к клеммам конденсатора и не замыкайте их.
Подключите конденсатор к вольтметру.
Считайте показания вольтметра, близко ли оно к напряжению источника питания или нет.
Если оно близко к напряжению питания, конденсатор исправен.
Если показание намного меньше, конденсатор неисправен.

Заключение

Всегда отключайте конденсатор от цепи, чтобы проверить его.
Цифровой мультиметр может дать вам точную емкость конденсатора.
Проверка конденсатора с помощью вольтметра может сказать вам, хороший он конденсатор или плохой.

Тестирование рабочего конденсатора | Клиника ремонта своими руками

Если электродвигатель вентилятора вашего центрального воздушного конденсатора или электродвигателя вентилятора печи не работает, или ваша микроволновая печь не нагревается, причиной может быть неисправный рабочий конденсатор. Рабочий конденсатор — мощный компонент. Настолько мощный, что сохраняет мощный электрический заряд, даже когда прибор или продукт, в который он установлен, отключен от сети или отключен источник питания.

Что делает рабочий конденсатор?

Проще говоря, одинарный или двойной рабочий конденсатор накапливает электрический заряд, а затем высвобождает его.Компонент чаще всего используется для привода двигателей и компрессоров, его можно найти в центральных компрессорных установках, печах и других системах отопления и охлаждения. Конденсаторы также можно найти в таких приборах, как микроволновые печи, холодильники и даже стиральные машины. Конденсатор одиночной работы поддерживает одиночный электродвигатель и обычно используется в небольших кондиционерах и микроволновых печах; двойной рабочий конденсатор будет поддерживать два двигателя, первый из которых является компрессором, а второй — двигателем вентилятора.Продукты, которые имеют как компрессор, так и двигатель вентилятора, такие как печи и центральные воздушные конденсаторы, всегда будут полагаться на конденсатор двойного хода.

Как определить неисправность конденсатора

Со временем рабочий конденсатор может ослабнуть и потерять способность удерживать полный заряд. Он также может полностью выйти из строя. Двигатель или компрессор, питаемые от конденсатора, будут иметь проблемы с плавной работой или могут вообще не работать. Часто вы можете сказать, что конденсатор вышел из строя, потому что его корпус вздувается или протекает.Если вы заметите какое-либо вздутие или утечку, конденсатор потребует немедленной замены. Если нет видимых признаков повреждения, конденсатор можно проверить, чтобы определить, правильно ли он работает.

Проверка рабочего конденсатора мультиметром

Вы можете использовать аналоговый омметр, чтобы проверить способность конденсатора накапливать и высвобождать электрический заряд. Вы также можете протестировать компонент, чтобы определить, имеет ли он надлежащую номинальную емкость, измерив микрофарады, присутствующие в конденсаторе.Этот второй тест можно выполнить с помощью тестера конденсаторов или мультиметра с функцией тестирования конденсаторов. ВАЖНО: Во избежание поражения электрическим током перед работой с конденсатором следует высвободить потенциально накопленный электрический заряд, поместив лезвие отвертки на каждый набор клемм. При этом не дотрагивайтесь до лезвия отвертки.

Вот как вы можете использовать аналоговый омметр, чтобы убедиться, что один рабочий конденсатор может правильно накапливать и высвобождать заряд:

Поверните диск выбора диапазона измерителя на значение 1000 Ом или выше.
Откалибруйте глюкометр, если необходимо, соприкоснув красный и черный щупы вместе при установке стрелки на «0».
Используйте один щуп для прикосновения к одной из клемм конденсатора, а другой щуп для прикосновения к другой клемме. Стрелка измерителя должна отклониться в сторону нуля Ом и вернуться к бесконечному сопротивлению.
Поменяйте местами датчики, и вы должны получить тот же результат.
Если стрелка не двигается или остается около нуля Ом, конденсатор неисправен.

При проверке двойного рабочего конденсатора вы будете проверять между общей клеммой и каждой из других клемм:

Чтобы проверить цепь вентилятора, прикоснитесь одним датчиком к общей клемме (часто обозначается буквой «C»), а другой датчик — к клемме вентилятора (обычно обозначается как «FAN»).Как отмечалось выше, стрелка должна отклониться в сторону нуля Ом, а затем вернуться к бесконечному сопротивлению.
Вы можете повторить тест, чтобы определить, правильно ли работает третий терминал, обычно обозначаемый как «HERM» или «COMP».

Для определения замыкания конденсатора на массу также можно использовать стандартный омметр:

Поместите по одному щупу на каждую из клемм, прикасаясь вторым щупом к стороне корпуса. Ни один терминал не должен отображать непрерывность — непрерывный электрический путь.
Если на индикаторе индикатора отображается электрическая целостность, значит, в конденсаторе произошло короткое замыкание, и его необходимо заменить.

Также важно подтвердить, что номинальная емкость конденсатора действительно соответствует значению, указанному на этикетке компонента. Для этого теста вам потребуется специальный тестер конденсаторов или мультиметр с функцией тестирования конденсаторов. Чтобы определить номинальную емкость на одном рабочем конденсаторе:

Обратите внимание на номинал в микрофарадах на этикетке конденсатора (Пример: 7.5%).
Выберите аналогичную настройку на тестере или измерителе.
Подключите щупы к клеммам и нажмите кнопку тестера или измерителя, чтобы отобразить рейтинг в микрофарадах. Рейтинг должен быть близок к тому, который указан на этикетке. Если на дисплее показано, что микрофарады ниже, конденсатор разрядился и его необходимо заменить.

Конденсаторы двойного хода имеют два номинала микрофарад: более высокий номинал типичен для схемы HERM или COMP (пример: + 6%), а меньший номинал типичен для контура вентилятора (пример: -6%).Вам следует протестировать каждую цепь отдельно, чтобы определить, соответствуют ли показания дисплея значениям, указанным на этикетке.

Найдите подходящий рабочий конденсатор в ремонтной клинике

Поскольку доступны буквально тысячи конденсаторов, убедитесь, что покупаете подходящую замену. Здесь вам может помочь Repair Clinic. Начните с ввода полного номера модели деталей вашего прибора или изделия для обогрева и охлаждения в строке поиска веб-сайта Repair Clinic.
