Размагничивание кинескопа. Позистор

Размагничивание кинескопа. Позистор

Пятна на экране

Всем привет!

Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных пятен на экране или беспричинное, на первый взгляд, перегорание защитного предохранителя.

Цветные пятна, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа, но, спешу вас успокоить, кинескоп здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании или намагничивании экрана нашего телевизора.

Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.

Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на позистор и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.

«Позистор – это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания. При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»

Также эта неисправность может появиться, если сам позистор выходит из строя. Если вы несколько раз выключили и включили ваш телевизор из сети, а пятна не пропадают, то это указывает на выход из строя позистора, который следует заменить.

Ещё один вариант, при котором может быть виновен позистор, это когда сгорает сетевой предохранитель. При этом блок питания находится в исправном состоянии. В позисторе, в этом случае, при подаче на него напряжения происходит короткое замыкание и, соответственно, коротко замыкается вся подача напряжения на телевизор. В следствии этого и перегорает защитный предохранитель.

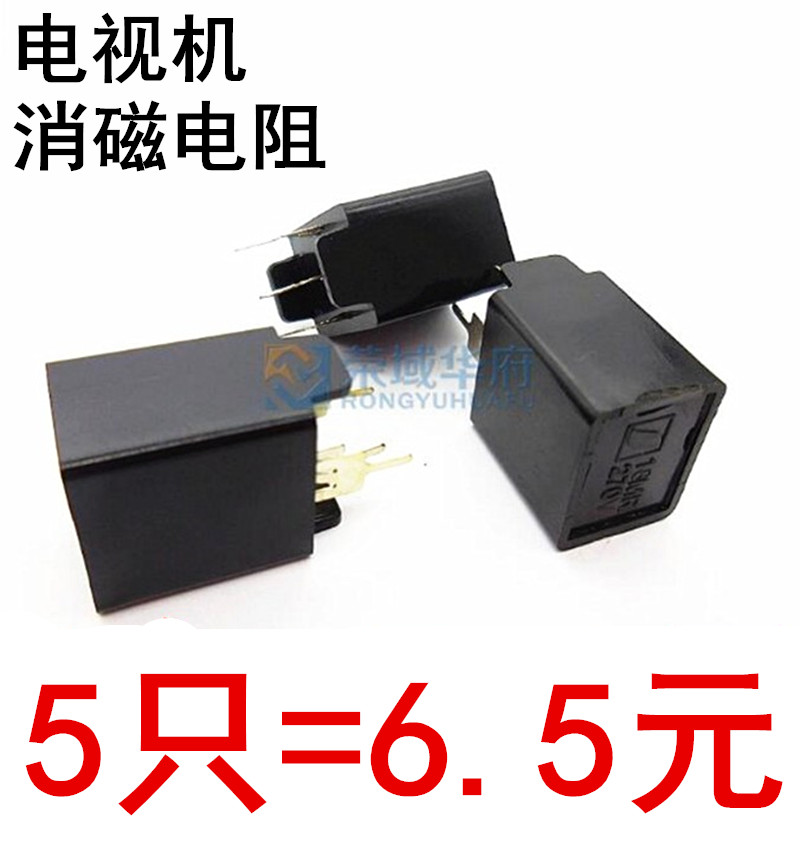

Замена позистора

Заменить позистор особого труда не представляет, как и особых знаний.

Нужно открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиокомпоненты и найти вилку включения петли размагничивания. Как правило, непосредственно рядом с этой вилкой и расположен позистор. Вышедшую из строя деталь нужно выпаять и впаять на это место новую или заведомо исправную.

Вот, собственно, и всё!

Если возникли вопросы или есть какие-либо предложения и замечания, можете изложить их в комментариях.

А если вы поделитесь этой статьёй в соц.сетях, то, возможно, человек, который искал данную информацию, благодаря вам прочтёт статью и починит свой телевизор. Здорово, не правда ли?

Успехов вам!

Ptc Thermistor Tv Degaussing Resistance Mz73-9rm Mz73b

Краткая информация

d/c:

Новый DC

Упаковка:

Для того, чтобы

Модели:

MZ73B

Тип:

LOGIC ICS

Наименование:

Оригинальный бренд

Происхождение товара:

Philippines

Название торговой марки:

Фирменные

Номер модели::

MZ73B

Напряжение питания:

Стандарт

Рассеивание мощность:

Высокая мощность

Рабочая температура:

Стандарт

Source PTC Thermistor TV degaussing resistance MZ73-9RM MZ73B on m. alibaba.com

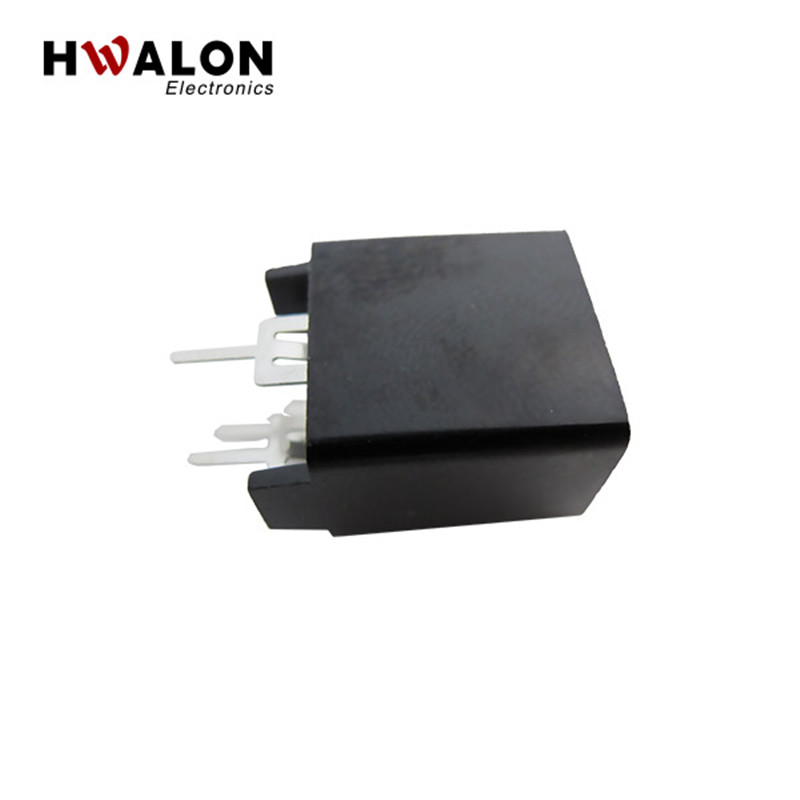

Термистор PTC ТВ без размагничивания MZ73-9RM MZ73B

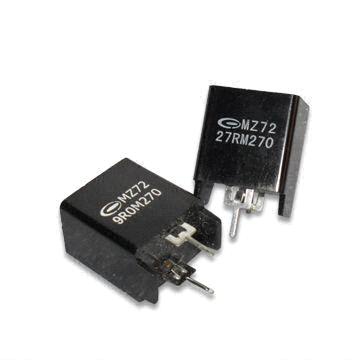

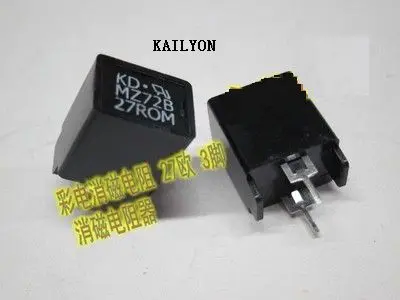

Термистор серии MZ71/72/73 PTC в основном используется для цветного телевидения/цветного дисплея CRT размагничивания цепи, с низким остаточным током, высокой надежностью.

Подробная информация о продукте:

Название	Номер изделия:	Бренд	Описание продукта:
Датчик IC чипсы	MT9V403C12STC	Микрон	Датчик изображения используется для компьютера, камеры и так далее
Интегральные микросхемы	XC6SLX9-2TQG144C	XILINX	Входной контур ПЛИС 102 I/O 144 TQFP
Интегральные микросхемы	ACA0861D	Andaigic	РЧ-усилитель 750/860 МГц CATV линейный усилитель MMIC
Транзистор	BLF861	NXP	РЧ Mosfet LDMOS (двойной)
Транзистор	2SC2879	Toshiba	РЧ транзистор питания для pkg
Модуль питания	CM200DY-24NF	MITSUBISH	Бтиз модуль полумост 1200 V 200A 1130 W шасси
Модуль	RX5808	BOSCAM	5,8G беспроводной аудио видео приемник модуль для FPV
Кодировщик	OVW2-25-2MD	Nemicon	Кодер резолюции Тион 2500
Датчик	IB0029 IB-2030-AB0A	IFM	IFM сделать датчик
Сервопривод	MR-J2S-200A	Mitsubishi	Сервомотор Mitsubishi езды на автомобиле
Вентилятор охлаждения	BFB0512VHD	Delta	Используйте для проектор охлаждающий
Датчик	Ub300-18gm40-i-v1	PePPERL + Fuchs	Датчик приближения UB300-18GM40A-I-V1 ультразвуковой увлажнитель













Mz73g 20rm за что отвечает в телевизоре

Содержание

• 1 Определяем характеристики по маркировке
• 2 Расшифровка основных характеристик
• 3 Расшифровка спецификации конкретной модели
• 4 Определение исправности по внешнему виду
• 5 Пошаговая инструкция проверки позистора мультиметром
• 6 Как проверить позистор в телевизоре
• 7 С какими неисправностями провизора можно столкнуться
• 8 Как самостоятельно починить
• 9 Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками
  • • • 9. 0.0.1 Пятна на экране
      • 9.0.0.2 Всем привет!
      • 9.0.0.3 Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных пятен на экране или беспричинное, на первый взгляд, перегорание защитного предохранителя.
      • 9.0.0.4 Цветные пятна, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа, но, спешу вас успокоить, кинескоп здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании или намагничивании экрана нашего телевизора.
      • 9.0.0.5 Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.
      • 9.0.0.6 Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на позистор и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.
      • 9.0.0.7 «Позистор – это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания.
        При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»
      • 9.0.0.8 Также эта неисправность может появиться, если сам позистор выходит из строя. Если вы несколько раз выключили и включили ваш телевизор из сети, а пятна не пропадают, то это указывает на выход из строя позистора, который следует заменить.
      • 9.0.0.9 Ещё один вариант, при котором может быть виновен позистор, это когда сгорает сетевой предохранитель. При этом блок питания находится в исправном состоянии. В позисторе, в этом случае, при подаче на него напряжения происходит короткое замыкание и, соответственно, коротко замыкается вся подача напряжения на телевизор. В следствии этого и перегорает защитный предохранитель.
      • 9.0.0.10 Замена позистора
      • 9.0.0. 11 Заменить позистор особого труда не представляет, как и особых знаний.
      • 9.0.0.12 Нужно открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиокомпоненты и найти вилку включения петли размагничивания. Как правило, непосредственно рядом с этой вилкой и расположен позистор. Вышедшую из строя деталь нужно выпаять и впаять на это место новую или заведомо исправную.
      • 9.0.0.13 Вот, собственно, и всё!
      • 9.0.0.14 Если возникли вопросы или есть какие-либо предложения и замечания, можете изложить их в комментариях.
      • 9.0.0.15 А если вы поделитесь этой статьёй в соц.сетях, то, возможно, человек, который искал данную информацию, благодаря вам прочтёт статью и починит свой телевизор. Здорово, не правда ли?
      • 9.0.0.16 Успехов вам!
  • 9.1 84 комментария
  • 9.2 Рекомендуем к прочтению

Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Определяем характеристики по маркировке

Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка.

Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.

Позистор С831

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см.

рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Расшифровка основных характеристик

Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).

Рисунок 3. Таблица с основными характеристиками серии B598*1

Краткое описание:

1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
2. Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
3. Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
4. Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.

Рис. 4. Зависимость сопротивления от температуры, красным выделена точка температурного перехода (опорная температура) для С831

Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.

1. Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
2. Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

1. Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
2. Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
3. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
4. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
5. Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (I_r x V_max).
6. Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
7. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.

1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, таких как транзистор или диод), вышедший из строя РТС-резистор часто можно определить по внешнему виду. Это связано с тем, что вследствие превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело выпаивать его и начинать поиск замены, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, приступаем к тестированию.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
3. Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
4. Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку.

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками

Пятна на экране

Всем привет!

Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных пятен на экране или беспричинное, на первый взгляд, перегорание защитного предохранителя.

Цветные пятна, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа, но, спешу вас успокоить, кинескоп здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании или намагничивании экрана нашего телевизора.

Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.

Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на позистор и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.

«Позистор – это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания. При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»

Также эта неисправность может появиться, если сам позистор выходит из строя. Если вы несколько раз выключили и включили ваш телевизор из сети, а пятна не пропадают, то это указывает на выход из строя позистора, который следует заменить.

Ещё один вариант, при котором может быть виновен позистор, это когда сгорает сетевой предохранитель. При этом блок питания находится в исправном состоянии. В позисторе, в этом случае, при подаче на него напряжения происходит короткое замыкание и, соответственно, коротко замыкается вся подача напряжения на телевизор. В следствии этого и перегорает защитный предохранитель.

Замена позистора

Заменить позистор особого труда не представляет, как и особых знаний.

Нужно открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиокомпоненты и найти вилку включения петли размагничивания. Как правило, непосредственно рядом с этой вилкой и расположен позистор. Вышедшую из строя деталь нужно выпаять и впаять на это место новую или заведомо исправную.

Вот, собственно, и всё!

Если возникли вопросы или есть какие-либо предложения и замечания, можете изложить их в комментариях.

А если вы поделитесь этой статьёй в соц.сетях, то, возможно, человек, который искал данную информацию, благодаря вам прочтёт статью и починит свой телевизор. Здорово, не правда ли?

Успехов вам!

84 комментария

Такой вопрос, згорел предохронитель, блок питания проверил всё в норме, позистор тоже в норме, сопротивление 9 Ом на второй таблетке 980. Когда отсоеденил петлю телевизор заработал, петля прозванивается, в чём причина?

Замените позистор. Не редко бывает, что прозванивается позистор как нужно, но при нагрузке происходит замыкание. Если и после замены будет гореть предохранитель, посмотрите кнопку включения питания (частенько в них кратковременно случаются короткие замыкания) и петлю, в которой сопротивление должно быть не менее 6 Ом.

Я снял видео и выложил на ютуб посмотрите пожалуйста скажите чём причине

Привет! Скорее всего неисправности в строчной развертке. Отключи строчную развертку и пробуй включить, если лампа вспыхнет и погаснет, то бп исправен. Проверяй вторичные цепи и строчную развертку.

Здравствуйте Виктор. Такой вопрос: Можно ли временно заменить позистор в телевизоре (daewoo cm907s) на позистор от старого монитора, или искать такой как нужно. И можно ли некоторое время смотреть телевизор без позистора? (позистор в телевизоре DPC7ROM290)

Здравствуйте dvoni! Думаю, можно, если правильно поставить. Позисторы, в основном, все взаимозаменяемы. Различаются они контактностью (у некоторых два вывода, у некоторых три, ещё бывает четыре), но и в этом случае, при правильной установке, их можно взаимозаменять. По сопротивлению они различаются незначительно. Можно, также, некоторое время смотреть телевизор и без позистора, но… Если кинескоп размагничен, то на экране будут цветные пятна (если они вам не мешают, можно смотреть и с пятнами), а если кинескоп не успел размагнититься, то показывать будет нормально. Только поблизости не ставьте объёмные железные предметы и любые магниты.

Спасибо Виктор. Все понял.

Всегда рад помочь! Успехов вам!

Здравствуйте Виктор. Телевизор филипс кинескоп, иногда пропадает изображение экран ярко-салатовый с горизонтальными зелёными полосами тресется несколько секунд и при переключении с канала на канал эти же полосы раньше вроде был чёрный может что посоветуете?

Возможно происходит кратковременное замыкания катода зеленого с модулятором в кинескопе. На этом сайте есть статья «Восстановление кинескопов», там описан процесс восстановления.

Доброго времени суток! Проблема такова: Смотрели вечером телевизор и вдруг слегка исказилось изображение и цвета, потом картинка стала нормальной, а цветные «отливы» по обе стороны остались. Почитал вашу стать склонился к тому что это позистор. Купил,перепаял, но ничего не изменилось. Пробовал вкл/выкл с интервалом в несколько минут,но результата не дало. На темной картинке пятна практически не видны, а на светлых тонах и ярких цветах, справа фиолетово-красно-сиреневые цвета, слева желто-зелено-красно-сереневый. Подскажите, пожалуйста, что может быть?

Привет Никита! Да, на позистор не похоже, хотя проверь, все же, идет ли питание на петлю через него, поскольку очень много брака среди позисторов. Дальше попробуй во время показа тв покрутить нижний регулятор screen на ТДКС и наблюдай как меняется изображение, может нормализуется все. Просто эти регуляторы ускоряющего напряжения (screen) засоряются частенько. Также проверь питание ВУ (видеоусилителей) +180В — идет от ТДКС на плату кина. Еще это похоже на износ кинескопа. В общем попробуй вышеизложенное.

Попробуйте такой «волшебный ритуал» с внешней петлёй размагничивания. Всегда помогает, особенно на старых кинескопах. И , хотелось спросить — дети не играли с магнитами около телека? Вполне возможно, что петля работает нормально, но не в силах размагнитить маску по краям. 😉 🙂

Спасибо большое! Приеду с работы, покручу еще.

Здраствуйте. ситуация такова. Сгорел пазистор. купил, перепаял. телевизор не запускаеться. Предохранитель проверил. Питание на пазисторе есть. в чем может быть проблема?

Привет! Ну дальше проверяй питание на силовом конденсаторе. Там постоянка должна быть примерно 280…340В. Если нет, то смотри цепь питания от сети до этого конденсатора. Там сопротивление стоит мощное керамическое, его проверь.

Здравствуйте! Перестал включаться телевизор, он если постоит суток двое, то включается и работает, и если его не выключать из сети проблем не возникает. Но если отключить, то при включение срабатывает размагничивание, мигнет светодиод и погаснет, внутри начинает что-то щелкать и на этом всё, так и стоит. Пробовал отключить петлю размагничивания, так и не включается, реле срабатывает. Но раньше когда работал, при включении, изображение на кинескопе было стяну к центру с краев, после минут 2 работы постепенно растягивалось… Кроме отвертки и паяльника нет ничего. Может была такая проблема? Приходил мастер, забирал плату, принес. Телек поработал неделю и опять та же картина. За свою работу он взял 2000р.

Привет Анатолий! Сразу скажу, что виновник конденсатор, но какой именно не знаю. В общем, если нет никаких приборов, то рекомендую просто заменить электролитические конденсаторы в блоке питания и строчной развертки, я уверен, что какой-то из них неисправен. Если вдруг визуально видно «вздутие» на каком-либо конденсаторе, то смело меняй. При замене конденсаторов не перепутай плюс с минусом.

Привет Виктор . Проблем с намагничености у телевизор Хюндай. Замена позистора и кинескопа не дала результат

Привет! Может проблема с питанием позистора или петли? А может вблизи телевизора стоят железные предметы. Также может быть неисправна сама петля.

Приветствую Виктор. Кинескопный телевизор д 72 см, работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении 3-5 минут. Остаются пятна,где был светлый тон, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Позистор работает, что это может быть?с Уважением!

Не знаю… если это не сильно тревожит, то страшного в этом нет.

привет Виктор. при замене позистора тел. какоето время работает нормально затем сильно нагревается и снова выходит из строя поломка в виде преоблодание красного

Выходит из строя позистор? Не то сопротивление у позистора или большое напряжение сети.

Приветствую. Имею стааарый телевизор панасоник. В общем у меня телевизор начал показывать как бы синевой и чуть тускловато. Разобрал, увидел сгоревший позистор и варистор рядом. Заменил их. Включаю? а цвета вроде бы как нормализовались, но изображение теееемное такое. может ли быть, что я не правильно подобрал позистор? По схеме было написано Trpw-580n120d не нашел на нее никакой инфы. Сам позистор фирмы ТДК( так на нем написано). КУпил 18ом на 270v. Что подскажут знатоки

Привет! Да нет, позистор на яркость не влияет. Позистор предназначен для подачи питания на петлю размагничивания кинескопа. Если позистор не работает, то изображение будет цветными пятнами. Посмотрите цепь накала кинескопа, может где непропай. Также возможно подсел кинескоп. попробуйте прибавить ускоряющее напряжение — нижний регулятор screen на ТДКС.

Какая приблизительно рабочая температура позистора? При включенном телевизоре, он холодный, теплый или горячий?
После получаса работы телевизор отображает синие полосы исчезает звук, и позже выключается, предохранитель не горит, после небольшего простоя можно включить на 20минут, после чего обратно синие полосы и выключение что может быть? Телевизор ЭЛТ филипс.

Привет! Позистор, скорее всего, не виновен. Вообще, позистор должен греться при работе, конкретную температуру сказать не могу. Если полосы вертикальные, то смотри строчную развертку, если горизонтальные, то кадровую. Возможно также неисправности в обвязке процессора.

Приветствую Виктор! Принесли мне телевизор на запчасти, хочу его отремонтировать себе, в нём нет петли размагничивания, можно ли включать и смотреть без неё? просто без неё никогда не пользовался, подскажите? заранее благодарен.

Привет! Можно, только если кинескоп замагничен, будут пятна.

Приветствую Виктор. Я выше уже писал про это телевизор д 72 см, нео слим работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении небольшого времени Остаются пятна,где был белый цвет, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Отключаю петлю, эти пятна не проявляются , на синем фоне всё чисто, может поставить сопративление на петлю? не сгорит ли? почему так случается!

Привет! Сопротивление на петлю не ставится, можно попробовать поменять позистор с большим сопротивлением. Такое происходит на многих тв, когда на статичной картинке тв ведет себя так, как вы описали. Это же не критично, пусть работает.

приветствую, кинескопный филипс стал искажать цвета после характерного треска внутри (малая дочь неоднократно выключала его не через пульт, а кнопкой напрямую), выпаял позистор, большая таблетка треснутая и без него картинка остаётся точно такой же)
модель позистора PDC 9ROM TKS
теперь вопрос, чем его можно заменить? т.к. не у нас в городе, не в инет-магазинах нету таких либо хотя бы аналогичных на 3 ноги и на 9 ом
есть MZ73-18RM AC270V, подойдёт?

Пойдет любой трёхногий.

спасибо, поставил, всё работает!

Уважаемый Виктор подскажите пожалуйста стаким еще не встречался после замены кинескопа кинескоп нерозмагничивается менял позистор и петлю много раз . Особенность при первом включении был екран типа 3на4 слева зеленая полоса ,а справа синяя.С современем кинескоп розмагничивал магнитом и осталось очень мало намагничености,и прикаждом в ключеннии телевизора должен брать магнит и розмагничивать по разу слева и справа меняя полярность. брал петлю отдельно перед кинескопом с заду кинескопа он еще больше намагничивается

поставьте всё, как положено и со временем должен размагнититься.

Виктор здравствуйте! Моя проблема в следующем, телевизор не включал в сеть более года, после включения обнаружил, что картинка поменяла все цвета (не пятнами). Подскажите в чем проблема. Спасибо!

Привет! Хм… если кинескопный тв, то, возможно, замагнитился и, со временем, всё нормализуется.

Будем надеяться. Спасибо!

Здравствуйте Виктор! Подскажите пожалуйста, у меня телезивор ERC 34TP75
2002 года. Замагничен кинескоп.Нашел на плате позистор, он сгорел. Стоял MZ72A 9rom R3. Только дело то в том что выход на плате под позирстор 3 конактный, а стоял почемуто двух контактный. ТЕперь не знаю какой позистор подобрать, подскажите плиз

Можно любой ставить.

Добрый день. Телевизор Samsung cs-29z58hyq- цветные разводы. Не работает петля размагничивания. Замерил сопротивление петли- 22 ом. Поменял позистор — такой же по характеристикам ( 3 ножки, но 2 ножки запаралелены на плате дорожкой, 20 Ом сопротивление).
Через позистор напряжения поступает на один провод петли (например L), на второй провод петли должно приходить (N) через контакт реле. Но реле не срабатывает. И почему то стоит реле на 12 VDC а цепь управления реле (катушка) 5 VDC. Катушка реле должна запускаться от сигнала D_COIL с платы управления (через транзистор). Замерял мультиком этот сигнал на плате (0.82 VDC, а должен 5 VDC) и не меняется при включении выключении ТВ. Когда должен подаваться этот сигнал. Где искать дальше посоветуйте.
PS Немного обманул ТВ- снял петлю с телевизора, подал на неё 220 и вручную размагнитил кинескоп (поводил кругами перед экраном). Но хочется чтобы всё работало само и правильно.

Ставьте другой позистор, такой же, какой стоял.

Здравствуйте Виктор! У меня такой вопрос? Что будет, если я поставлю в телевизор позистор немного большем сопротивлением. Не 12RM а допустим 18RM?

«>

Рекомендуем к прочтению

PTC Mz71-9RM 270V щитки от перегрузки по току размагничивания сопротивление

Цена FOB для Справки:	0,048- 0,05 $  / шт.
Условия Платежа:	LC, T/T, D/P, Western Union, PayPal
Порт:	Shenzhen, China
Производительность:	100000000000

Описание Продукции

Основная Информация

• Номер Моделя: MZ71 9RM 270V

Дополнительная Информация.

• Trademark: KA
• Packing: Export Standard Packing
• Standard: RoHS. 1000pcs per box.
• Origin: China Guangdong Dongguan
• Production Capacity: 100000000000

Описание Продукции

Высокое качество размагничивания PTC термистор для защиты от перегрузки по току
1. более 12 лет опыта профессиональной производителем нагревательных элементов отопления салона.
2. Хороший перегрузки нагревательного элемента отопления салона.
3. RoHS & ISO9001&ISO14000
4..

Размеры

Код неисправности	Размер
Dmax	Ø14.5мм
Tмакс.	5 мм
F±0,5	10мм
Hmax	25мм
D±0,05	Ø0.7mm

2.Создание складской номер

:Положительный температурный коэффициент сопротивления
:2 СП бетон
:сопротивление : 9R
:сопротивление терпимости :±20%
метки :KAEC
MZ RM71-9
AC270
3,структуры
1.упаковочных материалов и цветов
Phenolic черного пластика
2.привести
Электропроводящие металлические поверхности выпечки

4. Электрические характеристики
No.	Пункт	Технические характеристики	Условия и методы работы
4-1.	Номинальное сопротивление нулевого энергопотребления (RN)	9Р±20%	TA:25±2°C тестирования напряжения:DC 2.0 Vmax после размещения на 1~2 часов под TA, значение сопротивления должно составлять .
4-2.	Номинальное напряжение (VN)	AC 220 Vrms	TA:-10~до +60ºC
4-3.	Max. Рабочее напряжение (Vmax)	AC 270эфф.	TA:-10~до +60ºC
4-4.	Min. Сопротивление размагничивания катушки зажигания	≥7 Ом
4 — 5.	I-T кривой затухания	Пусковой ток(I0) ≥20 Ap-p после 60 секунд остаточного тока I60) ≤8mArms	TA:25±2°C тестирования напряжения:220 В переменного тока, 50~60Гц в статическом воздуха.

No.		Пункт		Технические характеристики.		Условия и методы работы
4 — 6.		Выдерживать напряжение		Никаких повреждений. Сопротивление изменить соотношение в пределах ± 30%		TA:25±2°C :напряжения сети переменного тока 270VRM (Гц) 50~60за 60 сек. AC 380 Vrms для 120c. Проверьте цепь:См. рис. 1.
4-7.		Характеристики восстановления		RN»≤2 RN		TA:25±2°C(до сих пор воздух) напряжение: AC220эфф. Проверьте цепь:см. рис.1. Значение сопротивления RN» производится по истечении 4 мин. / выкл 6 мин.
5.ТЕХНИЧЕСКИЕ CHERACTERISTICS
No.	Пункт		Технические характеристики.		Условия и методы работы
5 1.	Мощность терминала		Без ущерба		Закрепите корпус и применить силу для каждого отведения до 20 N и затем нажмите и удерживайте в течение 10 сек. Удерживая корпус и применить силу для каждого отведения до 90°медленно на 10N в направлении оси отведений и затем нажмите и удерживайте в течение 10 сек, и делать это в противоположном направлении повторите процедуру для другого терминала. (Гб2423.29 U)

Тип Продуктов

Пятна на экране кинескопа.

Неисправность позистора

Среди современных цветных кинескопных телевизоров довольно распространена неисправность позистора в схеме размагничивания кинескопа.

Внешне неисправность позистора может проявляться следующим образом:

• Телевизор не включается, сгорает защитный предохранитель.

• На цветном экране кинескопного телевизора появляются участки неестественной цветопередачи, попросту – цветные пятна.

  Как правило, искажённая цветопередача заметна в углах экрана. Радужные пятна в углах экрана появляются не сразу, а постепенно, по прошествии какого-то времени.

Такая неисправность иногда вводит людей в заблуждение, что приводит к неверному мнению о том, что неисправен кинескоп телевизора. На самом же деле кинескоп полностью исправен, просто сильно намагничен.

Намагниченность кинескопа может появиться, если телевизор долго не отключали от электросети, т.е. аппарат долгое время работал или находился в дежурном режиме. В результате под действием магнитного поля Земли внутри кинескопа намагнитилась специальная пластина, её называют теневой маской.

Благодаря этой маске на люминофорный слой экрана проецируются три электронных луча: красный, синий и зелёный. Естественно, если она намагничена, то это вносит искажение, и лучи сводятся неправильно. Из-за этого на экране появляются участки неестественной цветопередачи.

Как работает схема размагничивания в кинескопных телевизорах?

На практике применяются две схемы размагничивания. В одной используется двухвыводной позистор, а в другой трёхвыводной. Разница небольшая, но есть. Разберём обе схемы.

Если не знаете, что такое позистор, то прочтите страничку о терморезисторах и их разновидностях.

В цветных кинескопных телевизорах с небольшими диагоналями экрана (21 и менее дюймов) схема размагничивания кинескопа реализована по довольно простой схеме. Вот взгляните.

Схема состоит из позистора (PTC) и катушки индуктивности («петли»). Она обозначена как L1. Катушка L1 представляет собой своеобразный электромагнит. Благодаря ей снимается намагниченность с маски кинескопа.

Каждый раз при включении телевизора через катушку начинает течь довольно существенный ток, амплитудой около 10 ампер и частотой электросети (50 Гц). Этот ток в катушке порождает электромагнитное поле. Оно и размагничивает маску кинескопа. Чтобы электромагнитное поле плавно и быстро затухало, последовательно с катушкой устанавливается позистор (PTC). Напомню, что при комнатной температуре, в так называемом, «холодном» состоянии его сопротивление мало и равно всего 18 ~ 24 Омам.

Под действием большого броска тока он моментально разогревается и его сопротивление резко возрастает. В результате ток в катушке («петле») уменьшается, а, следовательно, и электромагнитное поле, которое требовалось для размагничивания кинескопа. На этом всё, кинескоп размагничен.

Далее, пока телевизор работает или просто «отдыхает» в дежурном режиме, позистор в цепи размагничивания находится в «подогретом» состоянии и ограничивает до минимума ток в катушке размагничивания L1. Так продолжается до тех пор, пока телевизор не отключат от сети 220V и позистор не остынет. При следующем включении телевизора он вновь сработает совместно с петлёй размагничивания.

Данная схема размагничивания работает только при непосредственном включении сети 220 V. Если же телевизор длительное время не отключался от сети 220 V, например, находился в дежурном режиме, то естественно, схема размагничивания при включении не сработает.

Поэтому рекомендуется периодически, хотя бы раз в неделю полностью выключать телевизор (кнопкой Power или просто отключить сетевое питание, выдернув вилку из розетки). Так мы дадим возможность позистору остыть.

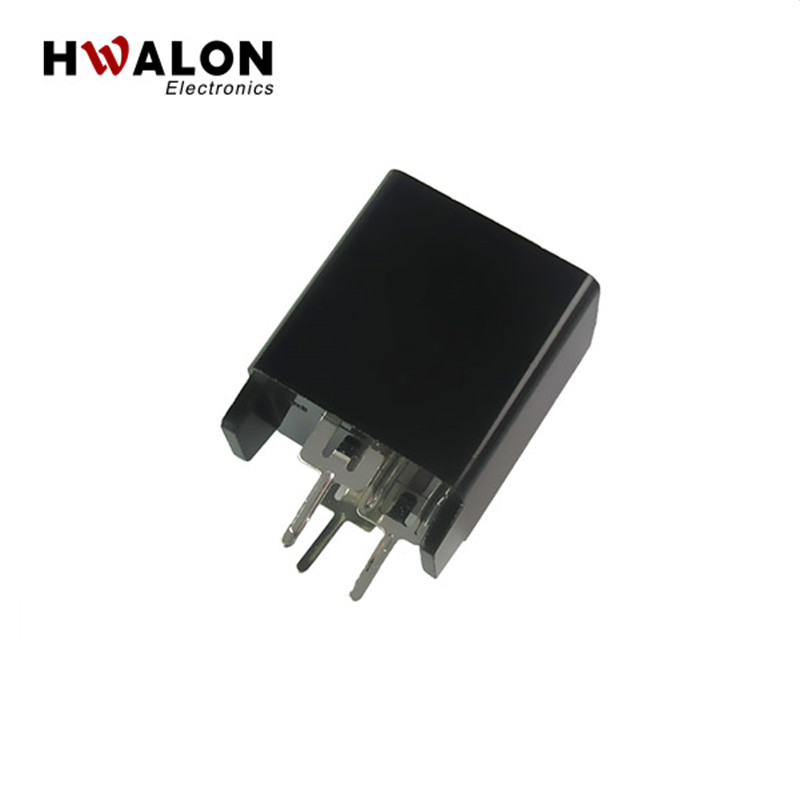

Также весьма распространена схема размагничивания, в которой применяется трёхвыводной позистор. Вот взгляните.

Как видим, здесь много общего с той схемой, что мы видели ранее. Работает она аналогичным образом. При включении телевизора через 2-ой позистор и катушку размагничивания L1 начинает течь большой ток. Далее сопротивление позистора резко возрастает, а ток в цепи резко падает.

Также в момент включения начинает течь ток (синяя стрелка) и через 1-ый позистор. В начальный момент его сопротивление велико и равно примерно 1,3 ~ 3,6 кОм. Позистор разогревается и его сопротивление растёт. В дальнейшем слабый ток лишь подогревает его, а, следовательно, и 2-ой позистор, который конструктивно установлен рядом с ним. Благодаря такому подогреву уменьшается остаточный ток, который протекает через 2-ой позистор уже после того, как петля размагничивания сработала. Это исключает «фоновое», слабое подмагничивание.

Стоит заметить, что в более качественных телевизорах применяется схема с трёхвыводным позистором.

Также отмечу, что у более дорогих и широкоформатных CRT-телевизоров схема размагничивания включается автоматически каждый раз при его включении. Даже в том случае, если телевизор находился в «спящем», так называемом дежурном режиме.

Рассмотрим устранение неисправности схемы размагничивания кинескопа на примере ремонта цветного телевизора DAEWOO KR21S8.

Первоначально телевизор не включался.

После внешнего осмотра электронной платы и замены сетевого предохранителя новым, была произведена попытка включения телевизора. Сетевой предохранитель вновь сгорел, что свидетельствовало о коротком замыкании в цепях импульсного источника питания.

После замера сопротивления в электронной схеме оказалось, что в коротком замыкании виноват вышедший из строя позистор. Позистор имел низкое сопротивление в рабочем состоянии, вследствие чего образовывалась цепь короткого замыкания, состоящая из самого позистора и катушки петли размагничивания. Это и приводило к перегоранию сетевого предохранителя.

После отключения разъёма катушки размагничивания от основной платы и повторной установки защитного предохранителя телевизор стал включаться и исправно работать.

Разъём подключения катушки петли размагничивания на плате обозначается надписью D/G COIL (от DeGaussing – размагничивание).

Замена позистора

Исправен позистор или нет, можно определить внешним осмотром. Если вскрыть крышку позистора, то внутри будет две “таблетки” (в случае трёхвыводного позистора). При целостности обоих – позистор, как правило, исправен. Если одна из “таблеток” имеет трещины, отколовшиеся куски и подгорелости на поверхности, то в большинстве случаев позистор испорчен.

Также стоит отметить, что у трёхвыводных позисторов одна «таблетка» имеет сопротивление в районе 18 ~ 24 Ом. Она включается последовательно с петлёй размагничивания. Вторая «таблетка» обычно имеет меньший размер, но сопротивление её при комнатной температуре 1,3 ~ 3,6 килоОм (т.е. 1300 ~ 3600 Ом). Эта «таблетка», а точнее PTC-термистор исполняет роль подогревателя основного позистора.

У двухвыводного позистора сопротивление при комнатной температуре составляет 18 ~ 24 Ом. В этом не трудно убедиться, замерив сопротивление обычным мультиметром.

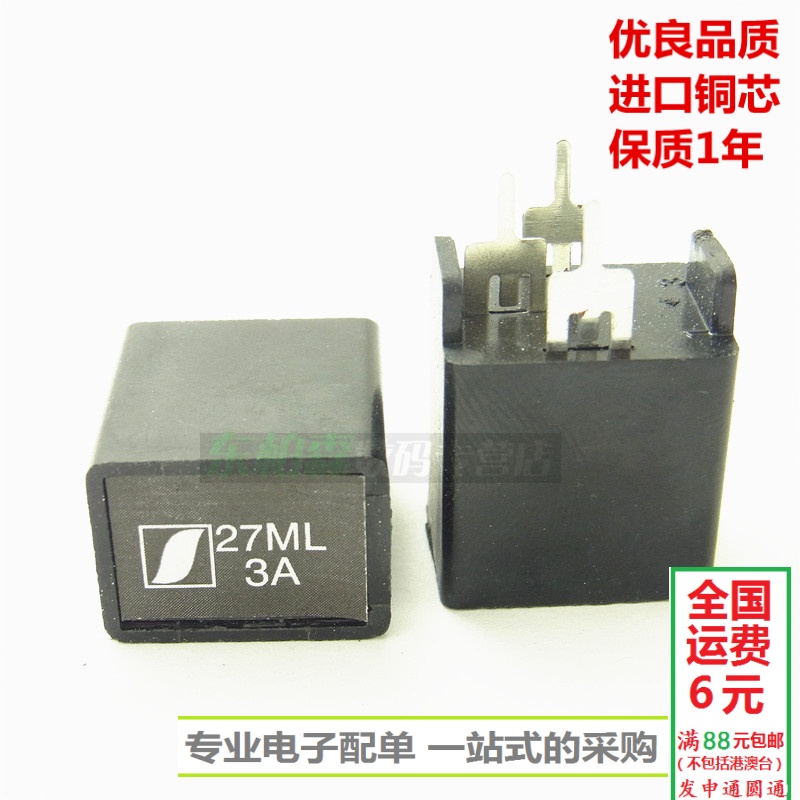

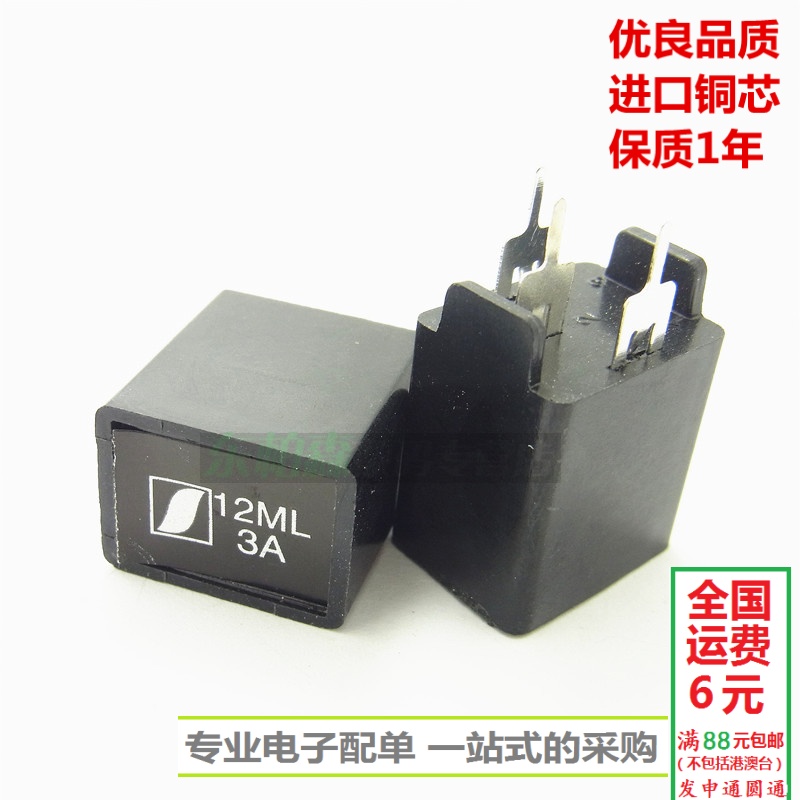

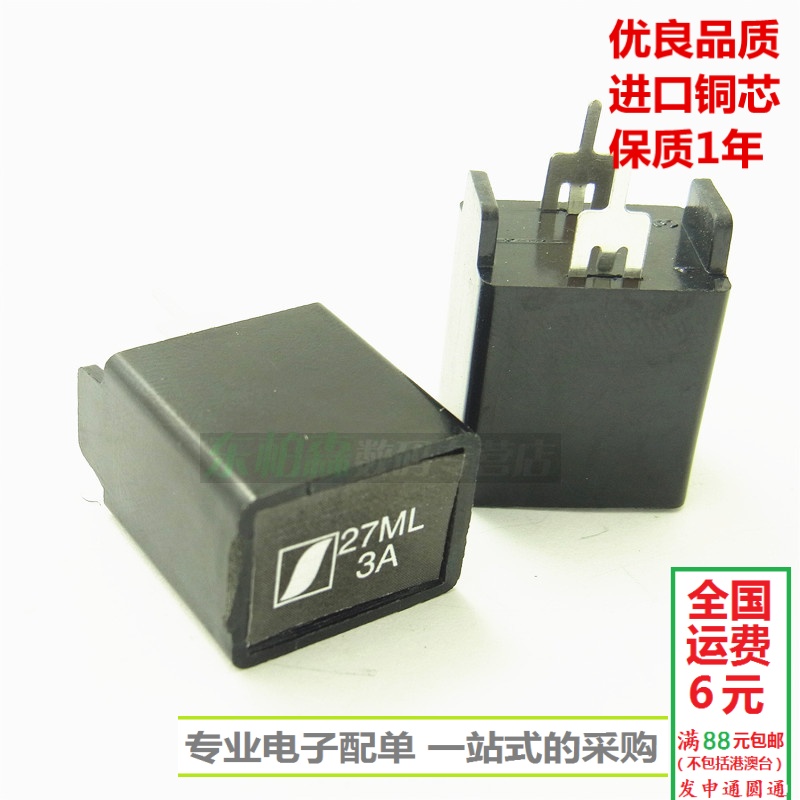

Маркируются позисторы по-разному, но многие из них взаимозаменяемы. Конструктивно же они мало чем отличаются друг от друга.

Если под рукой нет необходимого позистора, то его можно подобрать, применив вот такой совет телемастеров.

Замеряем сопротивление петли размагничивания, и подбираем позистор с близким сопротивлением. Например, если сопротивление петли 18~20 Ом, то берём позистор с сопротивлением 18 Ом. У трёхвыводного позистора низкоомной является лишь одна секция, та, которая подключается последовательно с петлёй. Её и нужно замерять. В маркировке многих позисторов указывается сопротивление петли, для которой предназначен данный позистор. Например, позистор MZ73-18RM на 18 Ом и подойдёт для петли, сопротивлением 18 Ом.

Чисто технически, неисправный позистор можно просто выпаять из платы, телевизор будет работать и без схемы размагничивания, но со временем кинескоп намагнитится, и на экране появятся разноцветные пятна. Поначалу пятна будут незаметны, и проявляться в углах экрана. В дальнейшем весь кинескоп будет в радужных разводах.

Как правило, так и проявляется дефект, когда телевизор включается, но на экране цветные пятна. В этом случае позистор просто не работает, имеет высокое сопротивление или же пропускает незначительный ток через катушку, которая и становится причиной намагниченности кинескопа.

Размагничивание кинескопа после замены позистора.

Если кинескоп намагничен не сильно, то снять намагниченность можно простым способом.

После замены позистора необходимо несколько раз произвести процедуру включения и выключения телевизора с перерывами в 15 – 20 минут. Перерывы между включениями необходимы для того, чтобы позистор остыл и его сопротивление уменьшилось. Если этого не сделать, то позистор будет иметь высокое сопротивление, и через катушку размагничивания не будет протекать ток.

Обычно процедуру включения / выключения нужно повторить 5 -7 раз, до полного исчезновения цветных пятен.

При сильной намагниченности кинескопа следует воспользоваться внешней петлёй размагничивания.

Намагниченность кинескопа в современных телевизорах легко проверить с помощью простой операции. Необходимо зайти в меню настроек телевизора и включить опцию “Синий экран”. Если эта опция включена, то при отключенной антенне или при слабом принимаемом сигнале экран заливается синим цветом вместо ряби. После того, как включили опцию “Синий экран”, отключаем приёмную антенну. При этом экран должен стать синим. Если на синем фоне есть разноцветные пятна, то экран намагничен. На фотографии показан цветной телевизор с неисправным позистором в цепи размагничивания. На большей части экрана телевизора красное пятно. Понятно, что при такой неисправности изображение на экране будет отражаться неестественно.

Намагниченный кинескоп

Размагниченный кинескоп

После замены неисправного позистора и процедуры размагничивания, о которой было рассказано, на экране чистое синее поле. Это свидетельствует о снятии намагниченности кинескопа.

И напоследок пару примеров для начинающих радиомехаников. Применение двухвыводного и трёхвыводного позистора. Примеры взяты из реальных принципиальных схем телевизоров.

DEGAUSSING COIL — это и есть та самая катушка или «петля» размагничивания.

Последовательное включение двухвыводного позистора и петли размагничивания (Rolsen C2121, шасси EX-1A).

Включение трёхвыводного позистора в цепи размагничивания (AIWA TV-C141).

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:



Размагничивающий резистор Цветной TV Degauss MZ73 9RM270V 9 Euro Штатив резистор 10 шт. / Лот | Резисторы |

О нас

Мы обещаем:

1: Производить только лучшие потребительские товары и обеспечивать максимально возможное качество.

2: Доставляйте товары нашим клиентам по всему миру быстро и точно

Политика обслуживания клиентов

Мы более чем рады ответить на любые ваши вопросы, пожалуйста, свяжитесь с

1: Заказы обрабатываются своевременно после подтверждения оплаты.

2: Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

3: Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!

4: В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

Наши преимущества

1: У нас все собственные складские запасы, с достаточным запасом

2: Качество продукта достигло серии сертификатов

3: Мы поддерживаем различные перевозки, Гонконгские и китайские почтовые пакеты, EMS.DHL, федеральные .UPS и TNT, могут полностью удовлетворить различные потребности покупателя.

Я твердо верю

Мы будем вашим лучшим партнером

Отзыв

Ваше удовлетворение и положительные отзывы очень важны для нас, пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены с нашими товарами и услугами.

Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставлять отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов.

MZ73-18RM Лист данных | ETC — Datasheetspdf.com

MZ9 TYPE Стартер PTC THERMISTOR

ОСОБЕННОСТИ

* В качестве выключателя холодного компрессора и мотора.

* Высокая надежность и др.

ПРИМЕНЕНИЕ УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

* Температура окружающей среды: -20 ℃ ~ + 85 ℃

* Относительная влажность: 98% (+ 40 ℃ ± 2 ℃)

* Частота вибрации: 10 ~ 55 Гц

* Ускорение: 98 м / с2

РАЗМЕРЫ

ГЛАВНЫЙ ТЕХНИЧЕСКИЙ ПАРАМЕТР

Деталь №

MZ92-P220RM

MZ92-P330RM

MZ92-P470RM

MZ92-R220RM

M7.92-R330RM

MZ92-N101RM

MZ93-2220AM

MZ93-P330RM

MZ93-P470RM

MZ93-R220RM

MZ93R330RM

MZ93-R470RM

Переключатель

Температура (℃)

120

120

120

135

135

100

120

120

120

135

135

135

Сопротивление

Значение (O)

22

33

47

22

33

100

22

33

47

22

33

47

Цепь приложения

Сопротивление

Допуск

~ 20%

± 20%

± 20%

± 20%

± 20%

± 20%

+ 20%

± 20%

± 20%

± 20%

± 20%

± 20%

Макс

Напряжение (В)

300

300

300

355

355

270

300

355

400

300

355

400

Макс

Мощность (Вт)

3. 5

. 3,5

3,5

3,3

3,3

2,0

3,0

3,5

4,0

3,0

3,5

4,0

Макс

Ток (А)

7,0

7,0

7,0

6.0

6.0

2,5

7,0

6.0

5,0

7,0

6.0

5,0

Время до

Наконечник (S)

0.35-20

0,35–2,0

0,35–2,0

0,4–2,0

0,4–2,0

1,2–3,0

0,4–2,0

0,45–1,35

0,5–1,4

0,4–1,2

0,45–1,35

0,5–1,4

Восстановление

Время (с)

≤120

≤120

≤120

≤65

≤85

≤180

≤90

≤65

≤65

≤90

≤65

≤65

MZ73-7RM Лист данных | ETC — Datasheetspdf.com

MZ9 TYPE Стартер PTC THERMISTOR

ОСОБЕННОСТИ

* В качестве выключателя холодного компрессора и мотора.

* Высокая надежность и др.

ПРИМЕНЕНИЕ УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

* Температура окружающей среды: -20 ℃ ~ + 85 ℃

* Относительная влажность: 98% (+ 40 ℃ ± 2 ℃)

* Частота вибрации: 10 ~ 55 Гц

* Ускорение: 98 м / с2

РАЗМЕРЫ

ГЛАВНЫЙ ТЕХНИЧЕСКИЙ ПАРАМЕТР

Деталь №

MZ92-P220RM

MZ92-P330RM

MZ92-P470RM

MZ92-R220RM

M7.92-R330RM

MZ92-N101RM

MZ93-2220AM

MZ93-P330RM

MZ93-P470RM

MZ93-R220RM

MZ93R330RM

MZ93-R470RM

Переключатель

Температура (℃)

120

120

120

135

135

100

120

120

120

135

135

135

Сопротивление

Значение (O)

22

33

47

22

33

100

22

33

47

22

33

47

Цепь приложения

Сопротивление

Допуск

~ 20%

± 20%

± 20%

± 20%

± 20%

± 20%

+ 20%

± 20%

± 20%

± 20%

± 20%

± 20%

Макс

Напряжение (В)

300

300

300

355

355

270

300

355

400

300

355

400

Макс

Мощность (Вт)

3.5

. 3,5

3,5

3,3

3,3

2,0

3,0

3,5

4,0

3,0

3,5

4,0

Макс

Ток (А)

7,0

7,0

7,0

6.0

6.0

2,5

7,0

6.0

5,0

7,0

6.0

5,0

Время до

Наконечник (S)

0.35-20

0,35–2,0

0,35–2,0

0,4–2,0

0,4–2,0

1,2–3,0

0,4–2,0

0,45–1,35

0,5–1,4

0,4–1,2

0,45–1,35

0,5–1,4

Восстановление

Время (с)

≤120

≤120

≤120

≤65

≤85

≤180

≤90

≤65

≤65

≤90

≤65

≤65

【MZ73B18RM ROHM】 Купить сейчас 【MZ73BL7RQ】 【MZ73L9RM】 【Цена】 В наличии, полупроводник, конденсатор, ИС, новое обновление 2020 【Техническое описание】 【PDF】

【MZ73B18RM ROHM 73 73 Купить сейчас Цена На складе, полупроводники, конденсаторы, ИС, новое обновление 2020 Техническое описание】 【PDF】

1 — 1 из 1 Запись (и) Самая низкая: $ 0.52 Наивысшее: 0,52 долл. США Номер детали Марка D / C Кол-во Цена (долл. США) Компания 18651 9067M M 1812 0,52 Waltech Electronics (HongKong) Co., Limited 6

MZ73B18RM Ссылка:
[hkinbatch30170120]
[HGCacheDateZOZOIZIZ]
[HGReferer_SiteMap]
[HKIN20180420GESTYLE]
[HKIN20200130LANG_EN]

MZ73B18RM Ключевые слова, связанные в 2020 году США

• MZ73B18RM Цена
• MZ73B18RM Дистрибьютор
• MZ73B18RM Производитель
• MZ73B18RM Технические данные
• MZ73B18RM PDF
• MZ73B18RM Datasheet
• MZ73B18RM Изображение
• MZ73B18RM Image
• MZ73B18RM Часть
• MZ73B18RM Stock
• MZ73B18RM Инвентарь
• MZ73B18RM Rfq
• Купить MZ73B18RM
• MZ73B18RM Запрос
• MZ73B18RM Онлайн-заказ

Вы можете продолжать пользоваться основными услугами по покупке на нашей торговой платформе в качестве пробного участника.Обратите внимание, что доступ к нашим комплексным услугам предоставляется только платным участникам. Для одновременного поиска нескольких деталей перейдите в «Расширенный поиск», щелкните поле «Многокомпонентный поиск» внизу и разделите каждый номер детали разрывом строки. Поскольку члены STRC предприняли необходимые шаги для проверки своих бизнес-рекомендаций и наличия товаров на складе, покупателям настоятельно рекомендуется покупать у наших сертифицированных поставщиков. HKin.com — это онлайн-торговая площадка, предназначенная для обслуживания промышленности электронных компонентов.Мы предлагаем рентабельный канал, который позволяет вам представить свой бизнес клиентам. Вы также можете воспользоваться нашими ежедневными исходящими рассылками по электронной почте для запросов предложений и предложений. Вы можете разместить свой баннер в наших электронных письмах и получать до 145 000 показов в день!
Калибраторы OEM / ODM, продукция / услуги Тампонная печать Трафаретная печать Сервоголовки Мягкие ферритовые магниты Специальные магниты Магниты специального назначения Головки антенн Радиочастотные антенны Спутниковые антенны Телефонные антенны Компоненты CATV / MATV Компоненты спутникового ТВ Антенны Детали CATV / MATV CAD Дизайн IC Дизайн PBC Продукт дизайн Моделирование Услуги дизайна Клеи для производства электроники Несущие ленты

MZ73-9RM — ТЕРМИСТОР PTC — DataSheetCafe.com

Номер детали: MZ73-9RM

Функция: PTC THERMISTOR

Производство: ETC

Изображений:

1 стр.

2 стр.

Описание:

ХАРАКТЕРИСТИКИ ТЕРМИСТОРА PTC — Высокая стойкость к старению — Превосходная устойчивость к напряжению, стойкость к окислению ХАРАКТЕРИСТИКИ Кривая зависимости тока-времени Кривая сопротивления-температуры КАК ЗАКАЗАТЬ MZ ① 2 ② ① Термистор PTC 1 ③ L ④ 201 ⑤ ② 7 9 2 3 4 Автоматическое регулирование времени задержки пускателя с ограничением по току R ⑥ M ⑦ ③ MZ7 MZ2 MZ9 MZ3 MZ4 ⑥ OHM Номер последовательностиЧисло обозначает № контакта 1. Тип покрытия 2. Тип пластика 3. Пустой корпус Без отметки 1. Раунд 2. Очередь ⑦ Допуск K ± 10% M ± 20% N ± 30% ④ Температура переключателя 40 ℃ 60 ℃ 80 ℃ 100 ℃ 120 ℃ 135 ℃ ⑤ Значение сопротивления 201 = 20 × 10 8R0 = 8,0 LKMNPR MZ9 ТИП СТАРТЕР ТЕРМИСТОРА PTC ХАРАКТЕРИСТИКИ * В холодном компрессоре и двигателе в качестве неприкосновенного выключателя. * Высокая надежность и т.д. УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ * Температура окружающей среды: -20 ℃ ~ + 85 ℃ * Относительная влажность: 98% (+ 40 ℃ ± 2 ℃) * Частота вибрации: 10 ~ 55 Гц * Ускорение: 98 м / с2 РАЗМЕРЫ ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРАМЕТР Номер детали MZ92-P220RM MZ92-P330RM MZ92-P470RM MZ92-R220RM M7.92-R330RM MZ92-N101RM MZ93-2220AM MZ93-P330RM MZ93-P470RM MZ93-R220RM MZ93R330RM MZ93-R470RM Температура переключателя цепи приложения (℃) 120 120 120 135 135 100 120 120 120 135 135 33 Значение сопротивления 47 (O) 22 33100 22 33 47 22 33 47 Допуск сопротивления ~ 20% ± 20% ± 20% ± 20% ± 20% ± 20% + 20% ± 20% ± 20% ± 20% ± 20% ± 20% Максимальное напряжение (v ) 300300300355355270300355400300355400 Максимальная мощность (Вт) 3.5. 3,5 3,5 3,3 3,3 3,0 2,0 3,0 3,5 4,0 3,0 3,5 4,0 Макс.ток (A) 7,0 7,0 7,0 6,0 6,0 2,5 7,0 6,0 5,0 7,0 6.0 5,0 Время до опрокидывания (с) 0,35-20 0,35-2,0 0,35-2,0 0,4-2,0 0,4-2,0 1,2-3,0 0,4-2,0 0,45-1,35 0,5-1,4 0,4-1,2 0,45-1,35 0,5-1,4 Время восстановления (с) ≤ 120 ≤120 ≤120 ≤65 ≤85 ≤180 ≤90 ≤65 ≤65 ≤90 ≤65 ≤65 PTC ТЕРМИСТОР MZ3 ТИПА для времени задержки ХАРАКТЕРИСТИКИ Время задержки и энергосбережение доступны для электронного освещения и балласта. Один из ограничивающих токовых блоков в цифровом мультиметре. ПРИМЕНЕНИЕ УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ Температура окружающей среды: -1 0 ℃ ~ + 125 ℃ Относительная влажность: 93% (+ 40 ℃ ± 2 ℃) Частота вибрации: 10 ~ 55 Гц Ускорение: 98 м / с2 РАЗМЕРЫ Номер детали.MZ3-L100RN MZ3-K100RN MZ3-M100RN MZ3-N100RN MZ3-P100RN D Макс. 8 8 10 10 10 T Макс. 45 4,6 55 5,5 5,5 л Макс. 35 35 35 35 35 Вт ± 0,5 5 5 5 5 5 d ± 0,1 0 55 0 55 055 0 55 0 55 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Номер по каталогу MZ3-L100RN MZ3-K100RN MZ3-M100RN MZ3-N100RN MZ3-P1 00RN Температура переключения (℃) 40 + 5 60 ± 5 80 ± 5 100 ± 5 120 ± 5 Значение сопротивления (Ом) 100-2000 100-2500 100-4000 100-2000 100-2000 Номинальное напряжение (В) 270 Напряжение пробоя (В) 400 ~ 1000 MZ2 ТЕРМИСТОР для функций с ограничением по току Компактный для телекоммуникационных сетей и цепей переменного тока.ПРИМЕНЕНИЕ УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ Температура окружающей среды: -10 ℃ ~ + 60 ℃ Относительная влажность: 40 ~ 75% (+ 40 ℃ ± 2 ℃) Атмосферное давление: 86 ~ 106 кПа РАЗМЕРЫ (мм) ПАРАМЕТРЫ ТРАНСФОРМАТОРА Номинальный ток в нерабочем состоянии Ток сопротивления (Ом) (мА) (мА) MZ21P4R7RM 390 900 4,7 ± 20% MZ21P5R6RM 240 […]

3 стр.
