Набор щупов для мультиметра: Набор щупов для мультиметра BC55-70171 1м, PVC двойн. изоляция, 4 типа насадок — купить в г. Москва по цене 1775.0

Набор щупов ELITECH 2210.002600

Скачать

Скачать Каталог Elitech 2021

Скачать Каталог Elitech Promo 2021

Скачать Расходные материалы и оснастка 2021

Заявка на запчасти Осторожно, мошенники!

> Измерительная техника > Мультиметры > Набор щупов для мультиметров ELITECH 2210.002600

Увеличить

Условные обозначения

Набор щупов со сменными наконечниками для мультиметров,ток перем./постоян.,600В,10А,90см,блистер

sku:198137

Наличие: В наличии

254,00 руб

Быстрый заказ

За покупку этого товара будет начислено до 2 бонусных баллов.
Бонусная программа Elitech-m-ru: 1 бонус = 3 рубля.




Похожие товары (5):

Предыдущий

• Мультиметр ELITECH ММ 100

  Мультиметр ELITECH ММ 100 представляет собой портативный измерительный прибор, способный выполнять следующие функции: измерение постоянного и переменного напряжения, измерение постоянного тока, измерение сопротивления, диодный и транзисторный тест, звуковая прозвонка.

  Габаритные размеры, мм:	126х70х26
  Защита от перегрузки:	есть
  Рабочая температура, °С:	0..+40
  Температура хранения, °С:	+10..+50
  Питание:	1х6LR61

  330,00 руб

  Купить

• Мультиметр ELITECH ММ 200K

  Мультиметр ELITECH ММ 200K представляет собой портативный измерительный прибор с набором функций: измерение постоянного и переменного напряжения, измерение постоянного тока, измерение сопротивления, диодный и транзисторный тест, звуковая прозвонка.

  Габаритные размеры, мм:	230x70x31
  Защита от перегрузки:	есть
  Рабочая температура, °С:	0..+40
  Температура хранения, °С:	+10..+50
  Питание:	1х6LR61

  990,00 руб

  Купить

• org/Product»>

  Мультиметр ELITECH ММ 300

  Предназначен для измерения тока, напряжения, сопротивления, а также частоты и температуры. Прибор многофункционален, портативен, удобен при ремонте электрооборудования автомобиля, лабораторных измерений и т.д.

  Габаритные размеры, мм:	186х86х41
  Защита от перегрузки:	есть
  Рабочая температура, °С:	0..+40
  Температура хранения, °С:	+10..+50
  Питание:	1х6LR61

• Мультиметр ELITECH ММ 500

  Мультиметр ELITECH ММ 500 предназначен для измерения тока, напряжения, сопротивления, а также частоты. Прибор многофункционален, портативен, удобен при ремонте электрооборудования автомобиля, лабораторных измерений и т.д.

  Габаритные размеры, мм:	190х90х35
  Защита от перегрузки:	есть
  Рабочая температура, °С:	0. .+40
  Температура хранения, °С:	+10..+50
  Питание:	1х6LR61

  2 280,00 руб

  Купить

• Клещи ELITECH ММ 400К

  Мультиметр представляет собой портативный измерительный прибор с цифровым дисплеем. Данный прибор может измерять электрический ток безконтактным способом в токоведущем изолированном проводнике, а также другие электрические величины контактным способом с помощью измерительных щупов. Прибор имеет функцию тестирования диодов, а также функцию звуковой прозвон цепи на разрыв.

  Напряжение постоянного тока, В:	0-600В
  Напряжение переменного тока, В:	0-600В
  Наличие ЖК-дисплея:	Есть

Следующий

С этим товаром покупают:

Назад

• Щиток защитный ELITECH 0809. 018900

  Защитный щиток предназначен для работы с садовым бензо и электроинструментом. Защитный щиток обеспечивает защиту органов зрения и лица от:- твердых…

  291,00 руб

• Лазерный нивелир ELITECH ЛН 3-ЗЕЛ (Е0306.009.00)

  Лазерный нивелир с автоматическим самовыравниванием. Проецирует две лазерные линии (1 — горизонталь, 1 — вертикаль). Дальность работы 20 метров….

  3 090,00 руб

• Зарядное устройство ELITECH 1820.098200

  Зарядное устройство ELITECH 1820.098200 для аккумуляторов. Совместимо с аккумуляторами: 1820.098300, 1820.098400, 1820.098500, 1820.067500, 1820.098600,…

  1 519,00 руб

• Электропривод аккумуляторный ELITECH МПСА 36БЛ (E1602.001.00)

  Электропривод аккумуляторный представляет собой устройство с аккумуляторным электродвигателем и штангой с соединительной муфтой. Электропривод приводит в…

  7 410,00 руб

• ELITECH 1820.067700

  Аккумуляторная батарея ELITECH 1820. 067700 для аккумуляторной дрели ELITECH ДА 18СЛK. Слайдер, 18 В; 4,0 А·ч.

  3 453,00 руб

• Мультиметр ELITECH ММ 200K

  Мультиметр ELITECH ММ 200K представляет собой портативный измерительный прибор с набором функций: измерение постоянного и переменного напряжения,…

  990,00 руб

Далее

Щупы для мультиметра + набор наконечников. Технические обзоры электронной техники. Обзоры техники. Технические обзоры

$13.79

Перейти в магазин

Я думаю что не сильно ошибусь, если скажу что многим кто пользуется мультиметрами, рано или поздно приходилось покупать щупы для него. Иногда это делают для замены старых, иногда для улучшения характеристик, а иногда для получения дополнительных удобств при измерении. Вот я также захотел немного повысить удобство пользования своим основным UT181A и сегодня у меня обзор щупов и комплекта наконечников.

Обзор сегодня будет коротким так как что рассказывать про настолько известный товар, я даже как-то и не знаю, но измерения будут обязательно, куда же без них 🙂

Упакованы в плотный пакет с защелкой.


Внутри щупы и три небольших пакета с наконечниками. Исходя из общего количества всякой мелочевки сразу скажу, однозначно надо иметь более нормальную упаковку потому как в таком варианте хранить неудобно.


Начну с щупов.
Длина 1.3м, очень мягкие, изоляция похожа на силиконовую но нагрева боится, примерно выше 200-250 градусов начинает плавиться.
Какая либо маркировка проводе отсутствует, заявленные параметры: 600 Вольт 20 Ампер.



1. Щупы, материал — плотная резина, если приложить усилие то гнутся, но не ломаются.
2. Есть название производителя — Cleqee, а также значок наличия двойной изоляции.
3. Упоры удобные, так как материал похож на резину, то в руке не скользят.
4. Сами щупы наконечников не имеют, есть только резьба для их установки. Рядом маркировка — CAT.II 1000V
5. Приборные разъемы ничем особо не отличаются от тех что используются у меня на других мультиметрах, а с некоторым так вообще выглядят один в один будто использовали одну прессформу.

Маркировка — CAT.III 1000V и значок двойной изоляции.
6. Внутри торец контакта изолирован, но изолятор красный для обоих контактов.


Кабели со щупами.
Данные кабели нормируются по степени безопасности и им присваивается соответствующая маркировка.
CAT II 600 В | 4000 В импульсного напряжения
CAT II 1000 В | 6000 В импульсного напряжения
CAT III 600 В | 6000 В импульсного напряжения
CAT III 1000 В | 8000 В импульсного напряжения
CAT IV 600 В | 8000 В импульсного напряжения
CAT IV 1000 В | 12000 В импульсного напряжения

Чаще всего встречаются
CAT III 1000 В
CAT IV 600 В
При этом несмотря на маркировку в 600 Вольт второй вариант надежнее первого. В нашем же случае щупы имеют две маркировки — CAT.II 1000 В и CAT.III 1000 В, а так как насколько я понимаю, считать корректнее по худшей, то получается что реально они ближе к CAT II 1000 В и фактически предназначены для бытового использования.
В интернете была найдена картинка.

поясняющая, где какая категория применяется.

Но обзор точно был бы неполон не только без тестов, а и без сравнения с другими вариантами потому я взял еще три варианта кабелей, итого в сравнении принимали участие:
1. Щупы из оффлайна, цена на момент покупки около 10 долларов, если не ошибаюсь.
2. Комплектные от мультиметра UT-61E (на общее фото не попали)
3. Обозреваемые.
4. Комплектные от мультиметра UT-181A


Порядок соответствует списку выше.
1. Внешне отличаются только щупы от UT-61E, они заметно проще выглядят.
2. А вот здесь видно что отличий на самом деле больше, те что из оффлайна имеют другую конструкцию контактов, остальные также отличаются друг от друга, хотя и заметно меньше.
3. Приборная часть также очень похожа и также выделяются только щупы от UT-61E
4. Внутри у всех кроме UT-61E имеется дополнительная изоляция и при этом у тех что из оффлайна, она сделана корректно, разных цветов.


Дальше в планах было измерение сопротивления и примерный расчет сечения провода, но когда смотал их все вместе, выяснилось что правый хвост обозреваемые длиннее чем остальные, примерно на 15см, неожиданно.


А теперь измерения:
1. Обозреваемый, 26.1мОм, расчетные параметры — AWG18 , 0.83 мм.кв
2. Из оффлайна, 37.5мОм, AWG20, 0.5мм.кв
3. UT-61E, 40.5мОм, 0.55мм.кв
4. UT-181A, 22.9мОм, 0.85мм.кв

Видно что наиболее близкими к обозреваемым оказались комплектные щупы к UT-181A, остальные явно отстали и самыми худшими были те что дали к UT-61E


Подключаются к мультиметру отлично, здесь вообще вопросов нет. Справа комплектные, слева обозреваемые.
Кстати у моего старого M890G отверстия для щупов имеют другой диаметр и те щупы что покупались для него в оффлайне пришлось дорабатывать.

Так как сами по себе щупы использовать вряд ли получится, в комплекте было много разных наконечников, отчасти я именно из-за них и взял этот комплект потому как часто нужен то крокодил, то тонкий щуп «игла».

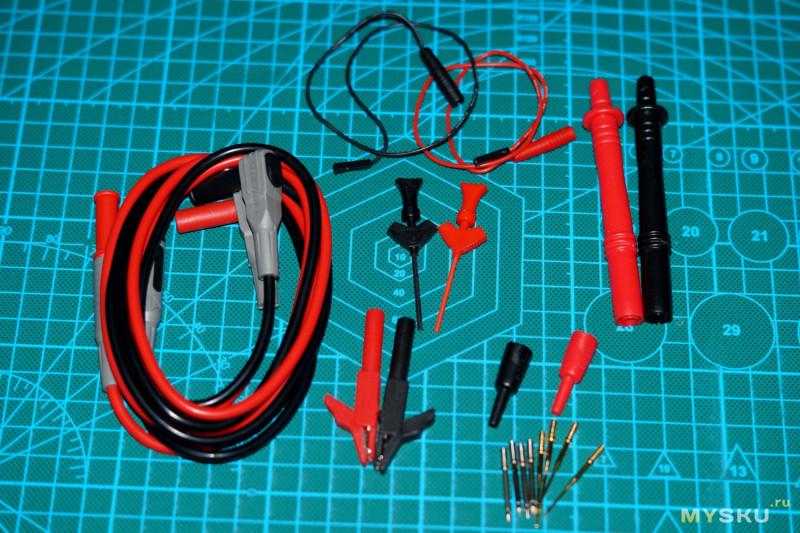

В комплект входит:
1. «Крокодилы»
2. Вилочные клеммы
3. «Бананы»
4. Зажим для подключений к тонким контактам и провода к нему
5. Изолирующие наконечники
6. Короткие щупы
7. Длинные щупы.


1. Приятно что в комплекте дали по две пары щупов, но вот что им не помешало бы, это сделать форму окантовки около резьбы не круглой, а четырехгранной или хотя бы овальной чтобы не катались по столу.
2. Соответственно длина общая и рабочей части.
3, 4. Проблем нет ни с короткими ни длинными щупами, держатся отлично, пользоваться удобно, но остатки облоя на изоляторах сразу показывают что набор бюджетный.


Тестовые щупы для подключения к выводам деталей, вот как-то никогда не пользовался такими, буду привыкать.


Переходники для подключения к щупам не рассчитаны на высокое напряжение, особенно это касается контактов подключение к сами тестовым зажимам.


Тестовые зажимы работают, при нажатии выдвигаются два крючка, при отпускании могут уцепиться за тонкий контакт, но как-то все выглядит уж совсем хлипко, но мне не с чем сравнить.


1. «Крокодилы», вилочные клеммы и «бананы».
2. На «бананах» маркировка 30V, имеется подпружиненная часть, держится хорошо и имеет запас места на разжатие пружины.
3. Вилочные разъемы и крокодилы на вид выглядят неплохо, у первых материал изолятора похож на резину, у вторых на пластмассу, какая либо маркировка отсутствует.
4. Размеры.


1. Конструкция фиксации такова что «бананы» просто устанавливаются на щупы. Вроде по задумке все должно быть удобно, но….
2. Но когда потом захочется установить еще и крокодилы, то вы получите такую вот «колбасу», весьма неудобную в использовании.
3. При использовании крокодилов общая длина составляет около 11см без учета самой ручки щупа!
4. Да и крокодилы на поверку оказались настолько жесткими, что даже чтобы так его раскрыть приходится приложить приличное усилие.


Заметно больше мне понравилась конструкция крокодилов к щупам Owen, там они накручиваются сразу на резьбовую часть щупа, очень удобно.


А это для примера щупы, которыми комплектуются дешевые модели Fluke. Да, у них даже нет изоляции торцов контактов приборной части, да и сами выглядят даже проще чем те что давали к UT-61E.


К сожалению составная конструкция наконечников сказывается не только на внешнем виде и удобстве пользования, а такие и на электрических характеристиках.


Ниже сопротивление которое будет добавлено к сопротивлению самого щупа при использовании —
Бананов — 1.8мОм.
Вилочных клемм — 3.34мОм
Крокодилов — 4.4 мОм

Т.е. если один провод со щупами имеет сопротивление 26 мОм, то два провода с установленными крокодилами в сумме уже дадут 61мОм.


Вот так бывает надо что-то подключать к крокодилам, но друзья посмотрите, неужели такое реально может быть удобным?

Привычный вопрос — а как они на морозе?
После часового лежания в морозилке кабель стал тверже, но не задубел, отчасти это может быть потому что они новые, т.е. пластификатора еще много.
Вспоминается история с щупами из оффлайна, показанными выше. Вызвали меня с товарищем как-то на ремонт переговорной панели и все было бы хорошо, если бы не было на улице около -25-28 градусов.

Щупы становились «деревянными» буквально через минуту нахождения на улице. В итоге пришлось подогнать машину поближе к месту работы и периодически греть их. Вот такими «забегами» и ремонтировали. Обозреваемые после морозилки заметно мягче, но там и немного теплее, всего около -18.

Ну и конечно краткий итог.
У меня неоднозначное мнение. Если к проводам и щупам вопросов у меня нет, сопротивление низкое, кабель удобный, то вот наконечники совсем не понравились. «Бананы» постоянно норовят соскочить со щупа, а вместе с «вилками» или «крокодилами» получается вообще ерунда, конструкция длинная, ненадежная.

В общем провода и щупы, а также «иглы» пусть не 5 баллов, но 4 думаю вполне обоснованно, остальным наконечникам 2 балла.

А так как обзор это еще и тема для дискуссии, то попутно спрошу, может кто знает нормальные и главное — удобные щупы для мультиметра? Такие чтобы можно было нацепить те же крокодилы и они не соскакивали при первом чихе.

На этом у меня на сегодня все, надеюсь что было полезно.

$13.79

Перейти в магазин

Fluke AC175: набор изолированных зажимов типа «крокодил» с резьбой | Fluke

Обзор продукта: Набор зажимов типа «крокодил» Fluke AC175

Модульные зажимы используются с модульными измерительными проводами, что обеспечивает дополнительную гибкость при настройке проводов в соответствии с вашими индивидуальными потребностями. Изолированные зажимы типа «крокодил» обеспечивают раскрытие на 7 мм с гибкими ботинками.

Набор зажимов типа «крокодил» Fluke AC175 поставляется с годовой гарантией и классом Cat III 1000 В, CAT IV 600 В, 10 А.

Этот набор зажимов типа «крокодил» содержит съемные зажимы типа «крокодил» (красный, черный), совместимые с несколькими измерительными щупами Fluke:

Набор измерительных проводов премиум-класса Fluke TL71

Набор измерительных проводов Fluke TL75 Hard Point™

Тестовые провода Fluke TL175 TwistGuard™

Измерительные щупы Fluke TP175 TwistGuard™

Комплектация:

Одна пара (красный, черный) зажимов типа «крокодил» Fluke AC175 с резьбой

Характеристики: Набор зажимов типа «крокодил» Fluke AC175

Отверстие губок	7 мм (0,275 дюйма), материал контакта губок: никелированная сталь
Категория Номинальные характеристики	CAT III 1000 В, CAT IV 600 В, 10 A	7 Рабочая температура 20 ° C до 55 ° C (от -4 ° F до 131 ° F)
Информация о окружающей среде	Степень загрязнения 2, 2000 м высота

Модели: Fluke AC175.



AC175 Набор зажимов типа «крокодил»

UPC: 095969612425

Отзывы: Набор зажимов типа «крокодил» Fluke AC175

Оценка 5 из 5 от Anonymous from Muy satisfecho con este producto Значительное обновление старых наконечников типа «крокодил», которые у меня были для работы. Отличное качество продукции. Их очень легко вставить в измерительные провода.

Дата публикации: 2021-02-02

Оценка 5 из 5 от Rgr S от Nice Clips Действительно хорошие тестовые клипы, отлично работают. Настоятельно рекомендую.

Дата публикации: 03.01.2021

Оценка 1 из 5 от AC92584 из-за неверной информации на их веб-сайте У меня есть Fluke 117, я заказал тестовые провода TL71 и зажимы AC175, поскольку на веб-сайте указано, что они совместимы. Клипсы пришли и на упаковке написано, что они не совместимы и тоже не держатся на щупах. Раньше у них было правильное скольжение на зажимах типа «крокодил».

Я заказал это на работе через нашего стороннего покупателя, и для получения чего-либо требуется целая вечность. Поэтому я ждал 3 месяца, чтобы получить что-то, что не работает должным образом из-за информации на их сайте. На веб-сайте указано, что это правильные зажимы, на коробке с зажимами написано «Для использования с TL175, TP175». В любом случае, потребуется еще 3 месяца, чтобы вернуть зажимы и датчики, и еще 3 месяца, чтобы заказать что-то еще. Остерегайтесь дезинформации, это будет стоить вам производительности.

Дата публикации: 2018-04-06

Оценка 1 из 5 от PaulQ из Don’t Like У меня есть все измерители Fluke: 1 зажим на 322 и , 4 мультиметра, 2 старых и 2 117-х. Я жалуюсь на то, как эти зажимы типа «крокодил» отрываются от проводов. У меня была возможность использовать измеритель Fieldpiece, и он мне понравился больше, чем Fluke, например, провода типа «крокодил» завинчиваются и не отрываются. другая особенность, которая мне нравится, это то, что я могу видеть амперы и вольты одновременно на двойной дисплей.
