Наконечник кабеля: КВТ кабельные наконечники и гильзы

Содержание

Гильзы медные луженые под опрессовку ГМЛ ГОСТ 23469.3-79

В презентационных материалах компании KLAUKE действительно говорится о том, что их медные наконечники обладают особой «текучестью» и пластичностью при опрессовке, поскольку «непосредственно перед лужением, они проходят термообработку». Актуальность термообработки объясняется необходимостью снятия внутренних напряжений металла, образовавшихся при штамповке. Явление, о котором говорит уважаемая компания понятно. Увеличение твердости металла (в данном случае, меди) в процессе любых механических операций, будь то штамповка или гибка, действительно имеет место и на профессиональном жаргоне, применительно к штамповке, носит название «наклеп». Однако абсолютно непонятно, какое отношение эти известные процессы имеют к медным наконечникам, сделанным из трубы. Ведь «наклепу» и стрессу подвергается не трубная часть, а сплющиваемая лопатка и переходная зона деформации лопатка-хвостовик. Каким образом затвердение металла коснется трубной части, на которой и производится опрессовка?! Совершенно по-другому ситуация обстоит с изолированными наконечниками, наконечниками под пайку и штифтовыми наконечниками.

Характерной особенностью этих типов наконечников является то, что все они сделаны из листа, а не из трубы. Все они миниатюрны, поэтому «наклеп» и стресс, возникшие в одном месте, отзываются в близлежащих. И самое главное, для того, чтобы превратить изначально плоскую контактную часть таких наконечников в круглую, требуется не один, а от 2 до 4 ударов пресса, выполняющего данную операцию. Именно В ЭТОМ СЛУЧАЕ отпуск наконечников и приведение их к мягкому, пластичному состоянию в термопечи становится абсолютно необходимым. Данный производственный этап — «дополнительная обработка перед лужением», в обязательном порядке присутствует для наконечников под пайку, наконечников НШП и изолированных наконечников, выпускаемых на заводе «КВТ». Возвращаясь к технологии «КВТ» по наконечникам, сделанным из трубы, следует отметить, что медная труба, используемая при их производстве, заказывается изначально — только мягкая. А потому, на наш взгляд, термическая обработка перед лужением здесь не требуется. Термический отпуск изделий был бы оправдан в единственном случае — если заказывается более дешевая твердая медная труба.

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники

Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.

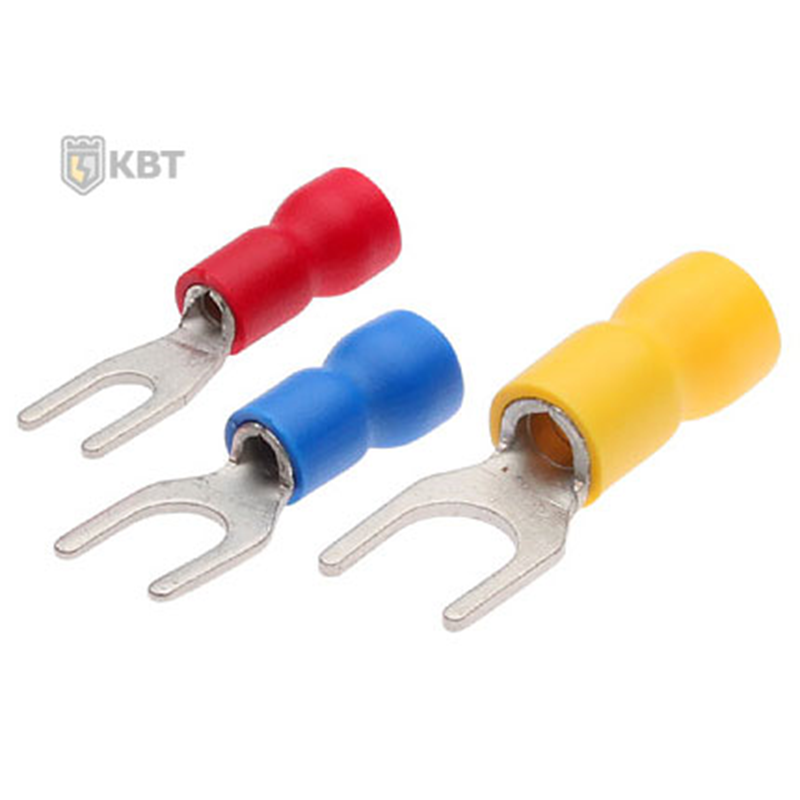

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

Штифтовый наконечник

Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.

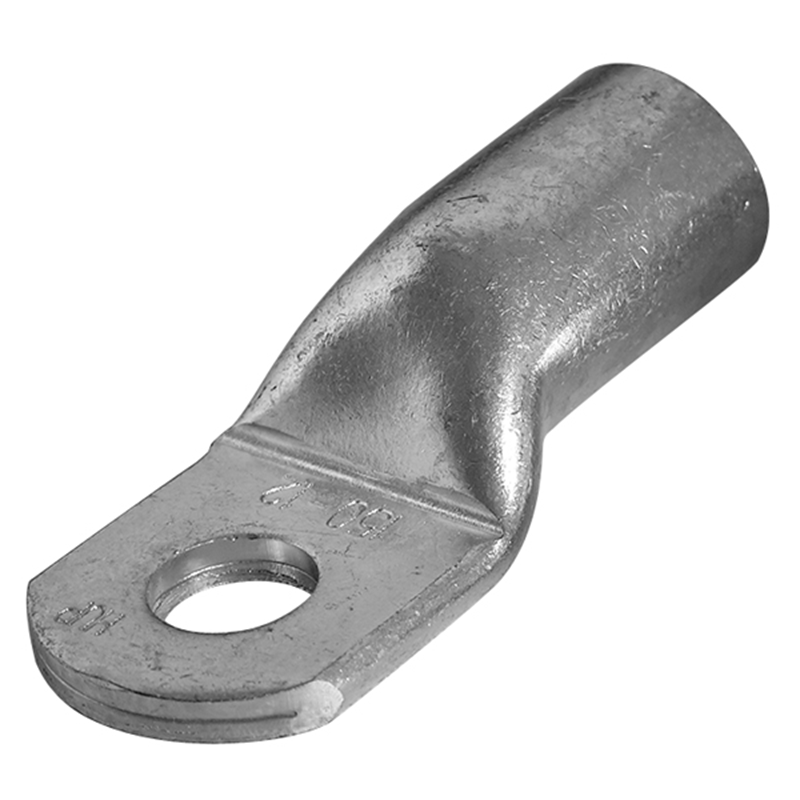

Наконечники для кабеля

Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
  • Первый тип — это так называемые плоские коннекторы.
    Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника.
    В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

  • Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Кабельные наконечники и гильзы для силового кабеля

Кабельные наконечники предназначены для надежного и качественного присоединения кабеля к зажимам различных электротехнических устройств или соединением нескольких проводов или кабелей. Кабельные наконечники, в зависимости от типа, монтируются на концы жил пайкой опрессовкой или при помощи болтовых зажимов. Существует огромное количество кабельных наконечников различного исполнения, применяемые практически во всех элементах электроустановок, начиная от цепей вторичной коммутации устройств релейной защиты и автоматики, заканчивая кабельными линиями высокого напряжения. Рассмотрим несколько наиболее распространенных типов кабельных наконечников, применяемых в электроустановках для подключения проводов и кабелей различного назначения. Кабельный наконечник ТМ (с) устанавливается на жилу силового кабеля методом опрессовки. Например они применимы для таких марок кабеля как ВВГнг-LS или ВБбШв. Данный наконечник изготовлен из меди. Существуют также наконечники, выполненные из луженой меди (ТМЛ). Данные наконечники предназначены для медных жил. Если кабель изготовлен из алюминия, то подойдут кабельные наконечники типа ТА, которые изготовлены из алюминия. Например для кабеля АВВГ. Данный тип наконечников устанавливается на жилу опрессовкой. Алюминий быстро окисляется, а это в свою очередь приводит к нарушению контакта. Поэтому, перед опрессовкой жил кабеля наносят кварце-вазелиновую пасту (ПКВ), как на саму жилу, так и внутрь наконечника. Данная смесь разрушает окисленную пленку на обеих поверхностях, а также защищает в дальнейшем полученное соединение от коррозии. Применение пасты ПКВ значительно упрощает монтажные работы, в частности опрессовку жил и последующее их присоединение к другим элементам электрооборудования электроустановки, так как отсутствует необходимость предварительной зачистки соединяемых поверхностей. При необходимости соединения жил кабелей применяют кабельные гильзы. Для соединения двух медных или двух алюминиевых кабелей применяют гильзы ГМ и ГА соответственно.

Если возникла необходимость соединения двух кабелей, изготовленных из разных материалов (медного и алюминиевого), то для этой цели можно использовать алюмомедные сварные гильзы типа ГАМ.

Очень часто возникает необходимость подключения алюминиевого кабеля к медным шинам. В данном случае есть несколько вариантов. Можно использовать алюмомедные наконечники типа ГАМ или оконцевать жилы кабеля обычными алюминиевыми наконечниками и подключить наконечник на шину через алюмомендную шайбу ШАМ. Для подключения гибких проводников цепей (например кабель ПВ-3) вторичной коммутации и жил силовых кабелей электроустановок применяют наконечники типа ПМ. Конструкция данного типа продукции такова, что присоединение проводников можно выполнять как пайкой, так и опрессовкой. Кроме того, возможно комбинирование двух способов соединения. Поверхность данных наконечников покрыта сплавом олова и висмута. Данный сплав обеспечивает надежный контакт проводника и наконечника и предупреждает возникновение коррозии. Следовательно, данный тип наконечников может применяться для подключения проводов и жил кабелей, находящихся в неблагоприятных условиях (повышенный уровень влажности). Например, подключение кабелей в распределительном щитке, расположенном вне помещения. Очень часто встречаются кабельные наконечники нестандартной формы, предназначенной для подключения проводников в труднодоступных местах. Например, продукция типа ТМЛ (90) – наконечники под опрессовку, изготовленные из луженой меди, изогнутые под углом 90 градусов. Как и упоминалось выше, существуют кабельные наконечники, которые устанавливаются на токоведущую жилу при помощи болтового соединения. Например, для оконцевания жил кабеля 35 кВ используют наконечники типа НБ-35. Преимущество данного типа наконечников в том, что они рассчитаны на определенный диапазон сечений жил кабеля. В наконечниках данного типа применяются болты со срывными головками. Каждый болт имеет надрезы, благодаря которым происходит срыв головки болта в момент достижения оптимального контакта жилы кабеля и наконечника. Для обеспечения хорошего контакта внутренняя поверхность наконечников НБ-35 имеет рифление.

Рекомендации по подбору наконечников и гильз

Правильный выбор наконечника позволяет сэкономить!

Правильный выбор наконечника позволяет сэкономить!
Таблица ниже поможет подобрать размер наконечника, исходя из сечения провода. Например, при оконцевании медного провода ПВ-1 на 95 мм2 нужно устанавливать наконечник Т 70-10-13.

тип медного
наконечника по ГОСТ 7386-80
сечение провода класс жилы   тип алюминиевого
наконечника по ГОСТ 9581-80
сечение провода класс жилы
2,5-(3,4,5,6)-2,6 2,5 3;4;5;6 16-(6,8)-5,4 16 1;2
4 1;2;3;4 25-8-7,0 16 3
4-(4,5,6)-3 4 5 25 1;2
6 1 35-10-8 25 3
6-(4,5,6)-4 4 6 35 1;2
6 2;3;4;5 50-10-9 35 3
10 1 50 1
10-(5,6,8)-5 10 2;3;4 70-10-11 50 2
16 1 70 1;2
16-(6,8)-6 10 5;6 70-10-12 50 3
16 2;3 95 1
25 1 95-12-13 70 3
25-(6,8)-7 16 4;5;6 95 2
25 2 120-(12,16)-14 120 1
35 1 150-(12,16)-16 95 3
25-(6,8,10)-8 25 3;4;5;6 120 2
35 2 185 1
35-(8,10)-9 35 3;4 150-(12,16)-17 120 4
50 1 150 1;2
35-(8,10,12)-10 35 5;6 185-(16,20)-18 185 2
50 2 185-(16,20)-19 150 3
50-(8,10,12)-11 50 3;4 240-20-20 240 1
70 1;2 240-20-22 240 2
50-(8,10,12)-12 50 5;6 300-20-24 185 3
70-(10,12)-13 70 3;4;5;6 240 3
95 1 300 1;2
95-(10,12)-15 70 5

Классы жил:
1 - одножильный проводник (провод ПВ1, кабель АВВГ, ВВГ) для стационарной прокладки.
2 - многожильный проводник ( провод ПВ2, кабель АВВГ, ВВГ) для стационарной прокладки.
3 - многожильный проводник (провод ПВ3, кабель КГЛ).
4 - гибкий многожильный проводник ( провод ПВ4, кабель КГ).
5 - гибкий тонкопроволочный проводник (провод ПВС, кабель КГ).
6 - особо гибкий тонкопроволочный проводник (кабель КОГ).

95 2;3;4;6
120 1;2
95-(10,12)-16 95 5
150 1;2
120-(12,16)-17 120 3;4;5
120-(12,16)-18 120 6
185 1;2
150-(12,16)-19 150 3;6
185 3
150-(12,16)-20 150 4;5
240 1
185-(12,16,21)-21 185 4;6
240 1;2
185-(16,20)-23 185 5
300 1;2
240-(16,20)-24 240 3;4;5;6

Муфты кабельные

Опрессовка кабельных наконечников - правильный порядок обжима, выбор наконечников

Как же правильно опрессовать кабельный наконечник или гильзу гидравлическим прессом? Есть ли какие-то правила или нормы которые могут повлиять на качество опрессовки? Безусловно они есть, и покупка качественного пресса еще не обеспечивает вам гарантию надежного контакта на том или ином наконечнике. Давайте рассмотрим основные моменты качественной опрессовки или обжима толстостенных наконечников.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных производителей.

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Очищенная от изоляции жила, должна четко соответствовать диаметру хвостовой части наконечника.

Люфт может быть и он допустим, но он должен быть минимальным.

Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

  • существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
  • замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9. Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы. Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Подготовительные работы с кабелем

Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?

Она должна равняться глубине наконечника, плюс 5мм запаса.

Запас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый).
Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.

Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления.  Иначе никогда не добиться вот такой плотности при опрессовке:

После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:
  • от длины наконечника
  • и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.


Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.



  • первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
  • следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
  • для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

5 правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку вам необходимо придерживаться пяти правил:

  1. правильно выбрать наконечник
  2. грамотно зачистить жилу
  3. воспользоваться специализированным инструментом
  4. подобрать нужную матрицу
  5. соблюсти последовательность обжима

Статьи по теме

Наконечники для кабеля | ТОКС

Наконечники штыревые изолированные - круглые (НкИш) и плоские (НпИш) - предназначены для оконцевания медных многопроволочных проводников, применяемых в различных аппаратах управления и системах, требующих оперативной коммутации цепи. С помощью таких проводников проводится присоединение таймеров ТЭ, ТЭМ и ТО, а также модульной кнопки управления КМУ 11 TM IEK.

Применяются несколько способов крепежа наконечников: винтовой зажим, пружинный зажим и др. В зависимости от формы и устройства контактной клеммы и функциональных требований предпочтение может быть отдано той или иной модификации штыревых наконечников.

По ссылке можете ознакомиться с широким ассортиментом наконечников, которые сможем привезти для Вас под заказ по предоплате за 1-2 дня при наличии на складе завода IEK

https://www.iek.ru/products/catalog/izdeliya_elektromontazhnye_i_instrumenty/nakonechniki_gilzy_soediniteli_i_otvetviteli/nakonechniki_klemmy_i_zazhimy_slabotochnye/?pagen=27

Согласно статье 4 пунктам 1 и 2, и статье 18 пункту 1 Закона о Защите Прав Потребителей Российской Федерации, покупатель вправе вернуть товар ненадлежащего качества (качество которого не соответствует договору, обычно предъявляемым требованиям к такого рода товарам или качеству, оговоренному в других документах Российской Федерации) и потребовать:
• замену товара на аналогичный подходящего качества;
• соразмерного уменьшения покупной цены;
• устранения недостатков товара;
• возмещения денежных средств при возврате товара.
При этом, согласно статье 19 пункту 6 Закона о Защите Прав Потребителей Российской Федерации, покупатель, претендующий на возврат или обмен товара ненадлежащего качества, должен доказать, что недостатки возникли до передачи товара потребителю или по причинам, возникшим до этого момента, а также предъявить документ, удостоверяющий факт приобретения товара.

Согласно статье 25 пункту 1 параграфу 3 Закона о Защите Прав Потребителей Российской Федерации, возврат или обмен товара надлежащего качества возможен в течение 14 дней со дня покупки только в том случае, если товар не был в употреблении и при наличии документа, удостоверяющего факт покупки.

Кабельные наконечники под опрессовку - Кабельные наконечники и коннекторы (Системы прокладки и защиты кабелей)

Широкий выбор наконечников для создания прочного надежного соединения.
АББ предлагает полный номенклатурный ряд наконечников под опрессовку как для метрических кабелей (МЭК), так и для кабелей в системе AWG (UL/CSA). Для опрессовки обеих продуктовых линеек (Color-Keyed и Spec-Kon) применяется инструмент с набором матриц, которые позволяют достичь оптимальных электрических параметров соединения наконечника и проводника.


Color-Keyed, как комплексное решение матрица-наконечник, дает наилучшее и надежнейшее соединение.

Color Keyed® - это комплексное решение, созданное для достижения требований UL & IEC класса A. Наконечники Color Keyed® изготавливаются из 99,9% меди. Color Keyed® система опрессовки гарантирует, что используемые матрицы точно соответствуют наконечникам, создают надежную и аккуратную опрессовку. При работе с Color Keyed® матрицами обеспечивается равномерное шестигранное обжатие, и, как результат, низкоомное контактное соединение, превосходящее требования IEC 61238-1 и UL стандартов. Равномерное по поверхности обжатие создает большую площадь контакта между кабелем и наконечником, приводя к низкому значению сопротивления и отличному удержанию кабеля в наконечнике.

Номенклатура Color-Keyed (система метрических наконечников с цветовой маркировкой):

  • Прямые с 1 или 2 отверстиями, для проводников сечением от 10 до 400 мм2 и отверстиями под шпильку от М5 до М24
  • Наклонные 45°, для проводников сечением от 10 до 240 мм2 и отверстиями под шпильку от М6 до М16
  • Наклонные 90°, для проводников сечением от 10 до 240 мм2 и отверстиями под шпильку от М6 до М16


Новые Spec-Kon (метрические) наконечники. Технические характеристики:

  • Медные с оловянным лужением кабельные наконечники, рассчитанные на номинальное напряжение 30кВ. Сечение подключаемого кабеля от 6 до 400 мм2
  • Специально разработаны для применения с жесткими (класс 1) и гибкими (класс 5) кабелями в соответствии с МЭК 60228
  • Все наконечники имеют контрольное отверстие
  • Хвостовик наконечников имеет скругленные грани для облегчения ввода кабеля
  • Соответствует EN13600
  • Соответствует МЭК 61238


Blackburn (UL AWG). Технические характеристики:
  • Медные с оловянным лужением AWG кабельные наконечники, рассчитанные на номинальное напряжение 35кВ. Сечение подключаемого кабеля от #8 Str. до 1000 kcmil
  • Специально разработаны для применения с AWG жесткими и гибкими кабелями
  • Все наконечники имеют контрольное отверстие
  • Хвостовик наконечников имеет скругленные грани для облегчения ввода кабеля
  • Изготовлены из высокопроводящей бесшовной медной трубки
  • Соответствует UL, CSA

Инструмент
В нашем предложении есть специальный ручной и гидравлический инструмент для быстрого и надежного монтажа.

Заглушки для кабелей | Заглушки для кабелей холодной усадки 3M

Просмотр дополнительных продуктов

Заглушки для кабелей с холодной усадкой

Кабельные колпачки

Уплотнения концевых заглушек кабелей низкого, среднего и высокого напряжения

Кабельные колпачки, изготовленные из Cold Shrink по 3M Electrical обеспечивают герметичные и непроницаемые для воды герметичные концы кабеля для кабелей, которые не являются водонепроницаемыми в продольном направлении - попадание влаги на оголенные концы кабеля серьезно влияет на характеристики электрических кабелей, вызывая сбои в подаче электроэнергии со временем.

Колпачки для кабелей с холодной усадкой 3M обеспечивают экологическую изоляцию и механическую защиту оголенных концов кабелей низкого и высокого напряжения без использования нагревательных инструментов, мастики или электрических лент Scotch - превосходно подходят для быстрой и простой заделки концов кабелей холодной усадкой в ​​полевых условиях без использования термоусадки газовые горелки и баллоны.

Посмотреть видео по установке торцевой крышки холодной усадки 3M

Холодная усадка

Концевые заглушки для кабелей с холодной усадкой 3M представляют собой закрытые трубчатые резиновые гильзы, которые растягиваются на заводе и устанавливаются на съемный сердечник.

При размещении на конце кабеля сердечник концевой заглушки кабеля удаляется, чтобы обеспечить надежное уплотнение, которое защищает концы кабеля от воздействия окружающей среды, включая влажность, загрязнение, коррозию, озон, ультрафиолетовое излучение и излучение.

Доступны четыре торцевых заглушки разного размера от 11,6 до 84,3 мм для заглушки концов кабелей внутри или вне помещений.

Заглушки для кабелей - используются для герметизации и защиты концов кабелей для кабельных барабанов на складе или на месте

Заглушки для кабелей с холодной усадкой 3M - Характеристики

Заглушки для кабелей с холодной усадкой 3M

  • Простая и быстрая установка кабельных заглушек без инструментов
  • Хорошая стойкость к истиранию
  • Герметично уплотняет, сохраняет упругость и давление даже после долгих лет старения и воздействия
  • Водонепроницаемые уплотнения для концов кабеля
  • Не требуется мастика или изолента
  • Не требуются газовые горелки или нагревательные инструменты
  • Заглушки для концов кабелей устойчивы к грибкам
  • Устойчив к кислотам и щелочам
  • Озоностойкость
  • Колпачки кабеля легко снимаются
  • Для установки колпачков на кабели холодной усадки обучение не требуется
  • Также Отказ от кабеля Холодная усадка

Если желательно, колпачков для термоусадочных кабелей также доступны для заглушки концов всех типов кабелей.

Таблица выбора кабельных заглушек

В таблице приведены подробные технические характеристики и руководство по выбору концевых заглушек для кабелей с холодной усадкой из линейки 3M Electrical - серия EC:

Колпачки для кабелей с холодной усадкой 3M Номер детали Диаметр кабеля Диапазон использования (мм)
EC1 11,6 - 20,9
EC2 15,9 - 30,1
EC3 26.0 - 49,2
EC4 45,5 - 84,3
Методы испытаний Типичное значение
Цвет Черный
Модуль упругости 300% (ASTM D-412-75) 480 фунтов на кв. Дюйм
Предел прочности на растяжение (ASTM D-412-75) Исходный 1400 фунтов на кв. Дюйм
Предельное удлинение (ASTM D-412-75) Исходный 750%
Die C Tear (ASTM D-624C-73) Оригинал 150 фунтов
Устойчивость к грибкам (ASTM G-21) Воздействие в течение 28 дней Нет роста
Поглощение влаги 7 дней при 90ºC, H 2 O 1.Увеличение веса на 8%

Торцевые заглушки 3M с холодной усадкой можно безопасно и быстро снять с кабелей - просто протрите край резиновой заглушки из EPDM, аккуратно разрежьте материал канцелярским ножом, и заглушка кабеля будет аккуратно отсоединена, не оставляя следов, жира или повреждений кабеля. .

Посмотреть видео по установке трубок холодной усадки 3M

Кабели для резки и заглушки 11 кВ 33 кВ EPR и XLPE

Кабельный соединитель должен надевать соответствующие СИЗ и защитные перчатки перед тем, как разрезать высоковольтные кабели. - обычно используются изолированные ножовки, чтобы отрезать кабели в соответствующем месте, а затем закрывать кабель, плотно прикрепленный к кабельному барабану, чтобы предотвратить проникновение воды.Вода легко проходит через оголенные концы кабеля из-за того, что внешняя оболочка из MDPE силовых кабелей с изоляцией EPR / XLPE типа 11 кВ / 33 кВ неплотно выдавлена, а также отсутствие каких-либо препятствий для воды между внутренней оболочкой и медными проводами.

Хранение и резка кабелей

Проникновение влаги в кабели приводит к коррозии проводов и брони, что приводит к ухудшению пропускной способности кабеля - такие временные меры, как изоляционные ленты из ПВХ или неплотно прилегающие пластиковые колпачки, не обеспечат достаточной защиты от попадания воды в кабели.Кабельные колпачки с холодной усадкой оказывают постоянное радиальное давление с плотным уплотнением на кабель, обеспечивая защиту от воздействия окружающей среды на все типы обесточенных кабелей низкого напряжения среднего и высокого напряжения. Герметичные и непроницаемые концы кабелей с использованием кабельных колпачков обеспечивают гидроизоляцию кабелям во время транспортировки или хранения.

Зачем играть с огнем? Сохраняйте прохладу с помощью холодной усадки 3M ……

Термоусаживаемые кабельные муфты, концевые муфты и кабельные аксессуары требуют наличия открытого огня.

Но горячая обработка газовыми термоусадочными горелками представляет серьезную опасность в отношении источников возгорания в промышленных и опасных зонах - воздух, открытый огонь и наличие горючих веществ в атмосфере вызывают появление треугольника воспламенения.

Установите холодную усадку 3M для обеспечения первоклассной безопасности и служебных показателей без каких-либо скрытых опасностей.

Продукция 3M с холодной усадкой включает комплекты кабельных соединений, комплекты для заделки кабелей, комплекты для отказа от кабеля и трубки холодной усадки . Предназначен для морских нефтегазовых, нефтехимических, железнодорожных, коммунальных и строительных проектов при низком и высоком напряжении.

Используется в качестве стандартного для герметизации обесточенных («мертвых») резервных концов кабеля в потенциально взрывоопасных средах Зоны 1 и Зоны 2 в соответствии с Директивой ATEX.

➡ Если вам требуется обслуживание клиентов или техническая поддержка, свяжитесь с нами - просмотрите полный ассортимент кабельных колпачков холодной усадки 3M ниже.

Для низковольтных кабелей LV | Концевые муфты холодной усадки MV | Отказ от использования кабелей с холодной усадкой | Трубка холодной усадки es

3M Холодная усадка

Торн и Деррик Интернэшнл | Высоковольтные соединения, заделки и кабельные соединители среднего напряжения

Обжимные концы велосипедного троса - Modern Bike

"Jagwire - производитель кабелей и корпусов номер один в мире.Вы найдете кабели и корпуса Jagwire на Giant, Specialized, Felt, Trek, BMC, Cannondale, Norco, Scott, Globe, KHS, Bianchi, Ridley и сотнях других международных брендов. Jagwire предлагает вам вывести свой велосипед за пределы обычного в ярком свете, цвете и текстуре с помощью нашего семейства продуктов с интегрированной системой управления. Jagwire поможет вам превратить вашу поездку в катящуюся галерею самовыражения, от радуги кожухов для тросов и тормозных колодок до стильных креплений для переключателей передач ».

Посмотреть все Jagwire

"Shimano придерживается принципов добросовестного отношения к местным жителям, стремится к постоянному доступу к тем местам, которые нравятся любителям активного отдыха, и стремится минимизировать свое воздействие на окружающую среду.«

Посмотреть все Shimano

"Постепенные улучшения. Постоянные улучшения. Революционные инновации. Когда постоянно совершенствуются все атрибуты каждого компонента, результатом является непревзойденная общая производительность. И для настоящих энтузиастов велоспорта нет ничего более приятного, чем достижение высочайшего уровня. Поездка. И самое приятное то, что мы продолжаем улучшать его. В этом вся суть SRAM.«

Посмотреть все SRAM

«Лучшие в мире выбирают Кейн Крик. Ключевым элементом миссии Cane Creek является поддержка велосипедного спорта, включая гонки, благотворительную деятельность и пропаганду велоспорта. Cane Creek твердо верит в силу велосипедов и их потенциал для положительных изменений в нашем обществе. С этой целью Cane Creek поддерживает спортсменов и команды, цель которых не ограничивается соревновательными гонками, например привлечение большего числа людей к велосипедам, улучшение или пропаганда здорового образа жизни и улучшение нашего мира с помощью велосипеда.«

Посмотреть все Cane Creek

Продукты

In Store доступны для просмотра в нашем выставочном зале. Заказы в магазине обычно отправляются в тот же или на следующий рабочий день.

Эти модели доступны для покупки в Интернете и могут быть отправлены непосредственно вам.

Это номер детали или идентификатор этого элемента от производителя

Купите этот продукт, и весь ваш заказ будет отправлен бесплатно.

На некоторые заказы не распространяется скидка на доставку. См. Подробные сведения о предложениях о дисквалификации продуктов и направлений.

Кабель и фурнитура для гаражных ворот

На рисунке выше показаны различные стили нестандартных кабелей, которые мы предлагаем для кабеля 1/8 дюйма. Слева направо: разомкнутый контур, наперсток, катушка 5/16 дюйма, катушка 3/8 дюйма и катушка 1/2 дюйма. Собранные кабели, перечисленные ниже, имеют открытые петли внизу и только одну стопорную втулку наверху каждого кабеля.

Мы предлагаем кабели стандартной и нестандартной длины в сборе и без кабеля для систем гаражных ворот с торсионной пружиной и пружиной растяжения.

С кабелем 3/32 "мы предлагаем открытую петлю только для нестандартной длины собранного кабеля. Кабели диаметром 5/32", 3/16 "и 1/4" можно приобрести либо с открытыми петлями, либо с гильзами. . Каждая кабельная сборка нестандартной длины поставляется с гофрированным ограничителем кабеля на противоположном конце, а также свободным ограничителем кабеля, чтобы гарантировать, что кабель будет равномерно сидеть в барабане для кабеля.

Необходимая длина кабеля зависит от двери и типа подъемника: для дверей с вертикальным и высоким подъемом требуются более длинные кабели, чем для дверей со стандартным подъемом, из-за расположения и стиля кабельных барабанов. Для гаражных ворот со стандартным подъемником длина кабеля должна равняться высоте двери плюс 18 дюймов. При измерении старого кабеля измерьте его полную длину, включая петли, катушки, гильзы и ограничители.

Также доступен необработанный кабель диаметром 3/32 дюйма, 1/8 дюйма, 5/32 дюйма, 3/16 дюйма и 1/4 дюйма.Если вы заинтересованы в сборке собственных кабелей, мы также продаем стопорные гильзы, овальные гильзы, гильзы и катушки.

Клиенты обычно покупают предварительно собранные кабели для гаражных ворот с торсионной пружиной и раздвижной пружиной. Предварительно собранные стандартные отрезки кабеля для дверей с торсионной пружиной подходят для дверей высотой 7 и 8 футов. Собранные длины удлинительных пружинных тросов, а также страховочные тросы также доступны для гаражных ворот высотой 7 и 8 футов.

Обязательно посетите нашу страницу «Сделай сам» по прокладке кабелей для стандартных пружинных систем и пружинных систем TorqueMaster.



$ 15,65 PR

$ 16.27 PR

$ 1.53 FT

$ 15.65 ПР

$ 13,23 PR

$ 11.92 ПР

$ 12.90 PR

$ 14.65 ПР

$ 14,65 PR

$ 1.55 футов

$ 1.75 FT

$ 1.75 футов

$ 1.75 FT

$ 1.75 футов

$ 1.75 FT

$ 1.89 футов

$ 1.62 FT

$ 2.11 футов

$ 2.11 FT

$ 2.27 футов

$ 2.27 FT

$ 16.39 PR

$ 17.11 PR

$ 15.75 PR

$ 12.69 PR

$ 12.69 PR

$ 0,15 FT

$ 0.55 футов

$ 0.57 FT

$ 0.65 футов

$ 1.62 FT

$ 0.21 EA

$ 0,29 EA

$ 0.35 EA

$ 0,65 EA

$ 0.95 EA

$ 0,22 EA

$ 0.21 EA

$ 0,25 EA

$ 0.27 EA

$ 0.99 EA

$ 0.45 EA

$ 0,54 EA

$ 0.69 EA

$ 0,73 EA

$ 1.99 EA

$ 2,20 EA

$ 3.07 EA

$ 0,40 EA

$ 0.97 EA

$ 506,22 КОМПЛЕКТ

$ 761.49 КОМПЛЕКТ

$ 230.95 EA

$ 106.14 EA

$ 233.32 EA

25 долларов.66 PR

$ 26,67 PR

30 долларов.97 ПР

$ 24,24 PR

$ 26.67 PR

$ 29.68 PR

Цены могут быть изменены

Наконечник шнура шкивной системы

Описание

Концевой блок ремня-троса представляет собой конец шнура, с помощью которого якорь, привод или нагрузка на систему шкивов.Этот совет служит интерфейсом между область ремня и троса, характерная для шкивов, и область рамы, общая для всех многотельных составные части. Порт поясного кабеля ( E ) определяет шнур, конец которого этот блок определяет и его относительное размещение в системе шкивов. Порт кадра ( R ) определяет локальную систему отсчета наконечника и его размещение в более широкой многотельной модели.

Шнур нерастяжимый.Его эффективная длина может измениться, только если источник шнура предоставляется - например, в виде катушки. Если второй конец шнура другой наконечник, длина шнура фиксирована, и поэтому должно быть расстояние вокруг шкивы от одного наконечника до другого. Это расстояние контролируется во время моделирования через расчеты, основанные на размещении и геометрии шкивов. Две меры - длина и расстояние - всегда нужно согласовывать.

Шнур также всегда натянут. От одного из его концов до ближайшего шкива шнур должен образовывать прямую линию, касательную к окружности шкива и параллельную к его плоскости вращения. На этой линии помещается опорная рамка наконечника с его z - ось направлена ​​вдоль нее и от шкива. Ограничения наложенный на наконечник компонентами за пределами системы шкивов, должен действовать без мешает этому выравниванию.

Обратите внимание, что порты рамы и поясного кабеля принадлежат разным физическим доменам. Как Правило, порты подключаются только к аналогичным портам - порты кадра к другим портам кадра, поясной кабель к другим портам поясного кабеля. Домен пояс-кабель также требует особого требование, чтобы каждая сеть линий соединения ленточного кабеля содержала один (и не более чем один) Пояс-трос Блок свойств. Необходимые атрибуты шнура шкива: указывается через этот блок.

FUNCTION-FIRST> Концы кабеля переключателя

В тросах переключателя OEM используются большие резиновые концы, чтобы изолировать переключатель от коробки передач. Эти впитать ваши усилия и заглушить необходимую обратную связь и прямоту для оптимального переключения передач. Получается неаккуратное снаряжение включение заставляет водителя сомневаться, что желаемая передача полностью задействован, и это приводит к чрезмерному растяжению и напряжению тросы, так как рычаг переключения передач вытянут за предел. И из С точки зрения безопасности и надежности - пластиковые чашки с защелками изнашиваются. со временем и раскололся, в результате чего кабель выскочит из коробка передач.

Наше решение заменяет резину и пластиковые внутренние части троса переключателя OEM заканчиваются алюминиевые детали с жесткими допусками и компоненты из делрина , надежно держится стальными стопорными кольцами. Плюс в комплекте шплинты обеспечивают надежное резервирование, чтобы кабели оставались надежно прикреплен к коробка передач. Результат - отличных ощущений при переключении передач, точность и контроль без добавления NVH и без шансов для концы кабеля отсоединить .

Установка есть простой - просто вырежьте внутренние части троса штатного переключателя передач и прикрутите модернизированные агрегаты.Существующие кабели не должны выходят для установки, поэтому весь процесс может быть выполнен из под машиной.

Это обновление является отличное дополнение к нашему Решение SHIFT-RIGHT комплект переключателя на шарикоподшипниках для доставки непревзойденные характеристики переключения передач и надежность.

ПОЖАЛУЙСТА ПРИМЕЧАНИЕ:

Установка необратимый, так как пластиковые внутренние части концов кабеля OEM будут необходимо вырезать, чтобы установить концы кабеля FFP.

Модель 987.1 приложение включает в себя 2 дополнительных конца кабеля для OEM с резиновым концом шатун, переводящий боковой рычаг переключения передач движение.

Доставка Оценок:

США: 8,50 долларов США

Канада: 11,50 долларов

Международный: 16,50 $

По умолчанию, шт. корабль через землю. Для ускоренной доставки просьба свяжитесь с нами до размещения твоя очередь.

Комплект для снятия самодельного USB-кабеля

Комплект для съемного USB-кабеля «Сделай сам» содержит все детали, необходимые для сборки собственного съемного USB-кабеля.Этот комплект содержит только половину съемного соединителя. Если вам нужен комплект с полным разъемом (обе половинки), ознакомьтесь со съемным комплектом USB-кабеля DIY.

  • 28 AWG, четырехжильный экранированный кабель, отрезанный до длины
  • Один (1) USB-разъем
  • Одна (1) половина съемного разъема GX16 (вилка или розетка)
  • Шнур
  • Термоусадочная
Женская половина Мужская половина

Выберите USB-разъем и цвет кабеля любого цвета! Вы также можете добавить материал для двойных рукавов и припой, если хотите (за дополнительную плату).

Обратите внимание: Эти комплекты поставляются в разобранном виде , и вам понадобятся ваши собственные инструменты для сборки кабеля. Если вы не добавляли припой t в свой заказ на комплект для сборки, вам понадобится для собственного припоя. Это не комплекты «без припоя». Это наборы для припоя. Вам понадобится припой. А если ты обожжёшься, это твоё дело.

Если вам нужны электрические схемы, загрузите полезные электрические схемы в формате PDF.

Возврат средств за наборы для самостоятельной сборки невозможен.

Кроме того, в случае, если неправильная сборка самодельного кабеля приведет к повреждению любого устройства или ПК, к которому он подключен, Zap не несет ответственности. Если вы не уверены в сборке или у вас есть какие-либо вопросы о DIY Kit, не стесняйтесь сначала отправить нам электронное письмо или спросить в нашем Discord.

Если вы хотите добавить в свой заказ дополнительные детали для самостоятельной сборки - знаете,

на всякий случай, - ознакомьтесь с нашими частями для самостоятельного изготовления на заказ!

Палитра цветов

Взгляните на таблицу цветов, чтобы увидеть доступные варианты цвета шнура, двойной рукава и термоусадки.


FAQ

Если у вас есть конкретные вопросы, попробуйте почитать FAQ.

Системы заделки концов кабелей - Концевые заделки кабелей

Кабельные заделки используются при текущих, выборочных и типовых испытаниях кабелей среднего и высокого напряжения с пластмассовой изоляцией в соответствии с МЭК 60840 (30-150 кВ), МЭК 62067 (150-550 кВ), МЭК 60060-1, МЭК 60060-2 и IEC 60270. Они служат связующим звеном между испытательным объектом и высоковольтной испытательной системой.

Существует две модели заделки кабелей, использующие разные методы, в зависимости от испытательного напряжения проверяемых кабелей.

Системы масляных концевых муфт типа ЭКП используются для испытания кабелей среднего напряжения с испытательным напряжением до 100 кВ.

Системы гидроизоляции типа

CETS используются для испытания кабелей среднего и высокого напряжения с испытательным напряжением от 75 кВ до 800 кВ. В дополнение к водоотводам они оснащены устройством кондиционирования воды. При испытании кабелей система извлекает произведенные тепловые потери через замкнутый водяной контур и в то же время контролирует проводимость среды резистивного датчика напряжения.

Приложения
  • Испытания переменного тока
  • Испытание импульсным напряжением
  • Измерения частичного разряда (ЧР)
  • Измерения коэффициента потерь
  • Текущие, образцы и типовые испытания
Преимущества типа EKP
  • Штекерный контакт для удобного подключения объекта испытаний к масляной муфте
  • В качестве изоляционной среды используется стандартное трансформаторное масло.
  • Компактная конструкция

Преимущества типа CETS
  • Минимизирует электрические нагрузки на гидравлические концевые заделки за счет интеллектуального контроля проводимости
  • Испытательная лаборатория не загрязняется из-за использования воды в качестве изоляционной среды
  • Низкий уровень частичных разрядов
  • Испытательный объект может быть быстро установлен в водозаборник с помощью защелок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
