Микроконтроллеры и Технологии - Расчет таймера NE555(КР1006ВИ1)

Заполните одно из значений ниже, и нажмите кнопку "Рассчитать" и калькулятор определит вам целый ряд возможных вариантов для сопротивлений резисторов R1, R2 и значение емкости конденсатора C1. Для ввода дробного значения используйте символ точка. Например 0.5 секунды.

Назначение выводов:

Вывод №1 - Земля(GND).

Вывод подключается к минусу питания или к общему проводу схемы.

Вывод №2 - Запуск(TRIG).

Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra+Rb и конденсатором С. Данный режим работы называется - режим моностабильного мультивибратора. Импульс, подаваемый на вывод №2, может быть как прямоугольным, так и синусоидным и по длительности он должен быть меньше чем время заряда конденсатора С.

Вывод №3 - Выход(OUT).

Высокий уровень равен напряжению питания минус 1,7 Вольта. Низкий уровень равен примерно 0,25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.

Вывод №4 - Сброс(RST).

При подаче на этот вывод напряжения низкого уровня (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Если в схеме нет необходимости в режиме сброса, то данный вывод необходимо подключить к плюсу питания.

Вывод №5 - Управление(CVOLT).

Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. При подаче напряжения на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в и до напряжения питания. Соответственно на выходе получится FM модулированный сигнал.

Если этот вывод не используется, то его лучше подключить через конденсатор 0,01мкФ к общему проводу.

Вывод №6 - Стоп(THR).

Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Как и на вывод №2, на этот вывод можно подавать импульсы как прямоугольные, так и синусоидные.

Вывод №7 - Разряд(DISC).

Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.

Вывод №8 - Питание(VCC).

Напряжение питания таймера составляет от 4,5 до16 вольт.

Таймеры серии 555 расчет схемы. Расчет таймера NE555. Схема подключения таймера в автоколебательном режиме

NE555 - аналоговая интегральная схема, универсальный таймер - устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Впервые выпущен в 1971 году компанией Signetics под обозначением NE555. Функциональные аналоги оригинального NE555 выпускаются во множестве биполярных и КМОП-вариантов. Сдвоенная версия 555 выпускается под обозначением 556, счетверенная - под обозначением 558.

Представляет собой асинхронный RS-триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем напряжения.

Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи напряжения, устройства широтно-импульсного регулирования, таймеры и др.

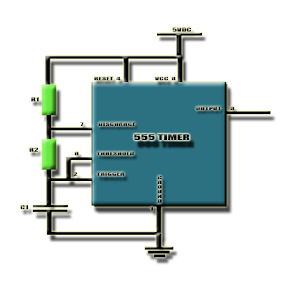

Схема подключения таймера в автоколебательном режиме

Для таймера NE555 – частота в 360 кГц является максимальной, поскольку при увеличении ее, работа схемы становится нестабильной. Увеличивая емкость электролитического конденсатора можно растянуть временной интервал. При интервале более 30 минут, показания схемы будут неточными.

Для расчета длительности (Т1) и паузы импульса (Т2), периода (Т) и частоты следования импульсов заполните преложенную форму онлайн калькулятора. При расчете следует учесть что емкость С должна быть не менее 500 пФ.

  • Похожие статьи

Войти с помощью:

Случайные статьи
  • 05.10.2014

    Данный предусилитель прост и имеет хорошие параметры. Эта схема основана на TCA5550, содержащий двойной усилитель и выходы для регулировки громкости и выравнивания ВЧ, НЧ, громкости, баланса. Схема потребляет очень малый ток. Регуляторы необходимо как можно ближе расположить к микросхеме, чтобы уменьшить помехи, наводки и шум. Элементная база R1-2-3-4=100 Kohms C3-4=100nF …

  • 16.11.2014

    На рисунке показана схема простого 2-х ваттного усилителя (стерео). Схема проста в сборке и имеет низкую стоимость. Напряжение питания 12 В. Сопротивление нагрузки 8 Ом. Схема усилителя Рисунок печатной платы (стерео)

  • 20.09.2014

    Его смысл pазличен для pазных моделей винчестеpов. В отличие от высокоуpовневого фоpматиpования — создания pазделов и файловой стpуктуpы, низкоуpовневое фоpматиpование означает базовую pазметку повеpхностей дисков. Для винчестеpов pанних моделей, котоpые поставлялись с чистыми повеpхностями, такое фоpматиpование создает только инфоpмационные сектоpы и может быть выполнено контpоллеpом винчестеpа под упpавлением соответствующей пpогpаммы. …

Онлайн калькулятор для расчета таймера 555 серии (отечественный аналог - микросхема КР1006ВИ1)


Описание выводов микросхемы серии 555:
1 - Общий Подсоединяется к минусу питающего напряжения схемы. 8 + Питающее напряжение таймера NE 555, должно быть постоянным и может лежать в диапазоне от 4,5B до 16 вольт.
2 - вход запуска. Если на этот вход поступает логический ноль, то происходит запуск таймера и на его третьем выводе появляется напряжение логической единицы на время, задаваемое внешними резисторами R1+R2 и емкостью С 1 . Этот режим работы схемы называют моностабильным. 7 - Разряд. Данный пин микросборки подключен к коллектору транзистора эмиттер которого подключен к общему проводу. В случае, если транзистор открыт, то конденсатор С разряжается через p-n переход. При запертом транзисторе, на выходе таймера уровень логической «1» При открытом на выходе будет логический «0».
3 Логическая единица равна уровню от 1,7В. Логический ноль - 0,25В. Время переключения 100 нс. 6 При поступлении на этот вывод уровня логической единицы; (не ниже 2/3 от напряжения питания), работа микросхемы блокируется, и на ее выходе устанавливается логический ноль
4 - Сброс.
При подаче на этот контакт логического нуля, происходит сброс таймера 555 и на его выходе формируется напряжение логического нуля;. Если в сбросе нет необходимости, то четвертый вывод надо подсоединить к плюсовому выводу питания. 5 - Контроль. Позволяет расширить функциональность микросборки. Изменением уровня напряжения от 45% до 90% на этот контакт можно управлять длительностью выходных импульсов, а значит не использовать RC время задающую цепочку.

Как видите, этот онлайн калькулятор таймера серии 555, будет очень полезен при расчетах ваших радиолюбительских самоделок и устройств.

Схемы и конструкции на таймере серии 555

555 это серия легендарного таймера, которая стала одной из первых интегральных микросборок. Она несет в себе около 20 транзисторов и используется для работы в двух режимах. В режиме непосредственно таймера и генератора прямоугольных импульсов. На 555 таймере существует огромное количество интересных и занимательных схем как для новичков радиолюбителей, так и для спецов. На основе этого таймера можно сделать самодельные сигнализации, датчики, сирены, генераторы, преобразователи напряжения, высоковольтные устройства усилители мощности звуковой частоты и и почти все что захотите. Только незабудте сначала посчитать параметры на онлайн калькуляторе.

Простая но достаточно функциональная программа для расчета параметров электронных компонентов генератора импульсов, собранного на основе микросхеме 555 (КР1008ВИ1). Возможность выбора скважности импульсов, подгонки емкости конденсатора, а также разные справочные данные по микросхемам серии 555.

Рис. 1. Внешний вид программы 555 Timer Designer.

Нажав на пункт меню Design можно выбрать тип импульсов для которых будет проектироваться схема генератора, сразу же откроется окно с примерной схемой генератора и полями для задания частоты, скважности импульсов и подбора параметров электронных компонентов.

Рис. 2. Варианты импульсов, параметры для которых можно сгенерировать.

Рис. 3. Окно проектирования параметров компонентов для генератора на 555.

Выбрав пункт меню Applications можно посмотреть типовые схемы включения генератора при проектировании различных устройств.

Рис. 4. Типовые схемы применения генератора на 555.

Ниже приведен рисунок со схемой преобразователя DC-DC.

Рис. 4. Типовая схема включения генератора на микросхеме 555 для построения преобразователя напряжения.

В разделе Data собрана справочная информация по микросхемам серии 555, которые применяются для построения генераторов импульсов и других устройств.

Рис. 5. Справочная информация по микросхемам серии 555.

This 555 timer monostable circuit calculator can be used to get the output pulse width (Delay time) for a . In Monostable mode of 555 timer IC, when power is applied, the output remains low for the Delay time and then becomes high and remains high, or vice versa.

The time delay in a monostable mode is calculated as per the below formulae:

Enter any two known values and calculate the remaining one:

Concept of 555 Timer Monostable Circuit Calculator

555 Timer IC’s are the most commonly used ICs for timing and Pulse generation applications. They can adopt itself into various applications due to its different operating modes. The three main operating modes of a 555 Timer are Astable Mode, Monostable Mode and Bi-Stable Mode. Each mode has its own properties and applications since every mode provides a different type of wave forms.

During a Monostable mode , as the name suggest there will one (mono) stable high state of pulse for a pre-defined time. This pre-defined time can be set by selecting the correct values of Resistor (R1) and Capacitor (C1) shown in the below circuit.

This is a simple circuit to make the 555 timer IC to work in Mont stable mode. Whenever the push button connected to Trigger pin (pin 2) is pressed a trigger pulse is detected by the 555 IC and so it will trigger the output pulse on its output pin (pin 3) as shown in the waveform below.

This output pulse will stay high based on its pulse width. This output pulse width sets the pre-defined time and as said earlier it can be set by selecting the correct values of Resistor (R1) and Capacitor (C1) using the below formulae.

Output Pulse Width (secs) = 1.1 x R1 x C1

For the above circuit the value of R1 = 100k and value of C1 = 10uF, let us use the formulae to calculate the time in seconds

R1 = 100k = 100000 ohms

C1 = 10uF = 0.00001 Farads

So, T = 1.1 * 100000 * 0.00001

To avoid all this hassle of data conversion and calculation you can use the 555 timer monostable calculator given above to calculate the value of Time, or you can even calculate of R1 or C1 for any specific time duration. Just enter any two parameters leaving the third one blank and click on calculate to get you results.

555-й таймер. Часть 1. Как устроен и как работает таймер NE555. Расчёт схем на основе NE555

Эта статья посвящена микросхеме, сохраняющей популярность уже более 30 лет и имеющей множество клонов. Встречайте — таймер NE555 (он же — LM555, LC555, SE555, HA555, а также
множество других, есть даже советский аналог — КР1006ВИ1). Такую популярность этой микросхеме обеспечили простота, дешивизна, широкий диапазон напряжений питания (4,5-18В), высокая точность и стабильность (температурный дрейф 0,005% / oС, дрейф от напряжения питания — менее 0,1% / Вольт), ну и конечно же, самое главное, — широчайшие возможности применения.

Но, обо всём по порядку. Начнём мы с того, как эта микросхема устроена.

Итак, функциональная схема таймера показана на рисунке 1.

Ноги:

1. GND — земля/общий провод.

2. Trigger — инвертирующий вход компаратора, ответственного за установку триггера. Когда напряжение на этой ноге становится меньше 1/3 Vcc (то есть меньше, чем напряжение на неинвертирующем входе компаратора) — на вход SET триггера поступает логическая 1. Если при этом отсутствуют сигналы сброса на входах Reset, то триггер установится (на его выходе появится логический 0, так как выход инвертированный).

3. Output — выход таймера. На этом выводе присутствует инвертированный сигнал с выхода триггера, то есть когда триггер взведён (на его выходе ноль) — на выводе Output высокий уровень, когда триггер сброшен — на этом выводе низкий уровень.

4. Reset — сброс. Если этот вход подтянуть к низкому уровню, триггер сбрасывается (на его выходе устанавливается 1, а на выходе таймера низкий уровень).

5. Control — контроль/управление. Этот вывод позволяет изменять порог срабатывания компаратора, управляющего сбросом триггера. Если вывод 5 не задействован, то этот порог определяется внутренним делителем напряжения на резисторах и равен 2/3 Vcc. Вывод Control можно использовать, например, для организации обратной связи по току или напряжению (об этом я позднее расскажу).

6. Threshold — порог. Когда напряжение на этом выводе становится выше порогового (которое при незадействованном выводе 5, как вы помните, равно 2/3 Vcc) — происходит сброс триггера и на выходе таймера устанавливается низкий уровень.

7. Discharge — разряд. На этом выходе 555-й таймер имеет транзистор с открытым коллектором. Когда триггер сброшен — этот транзистор открыт и на выходе 7 присутствует низкий уровень, когда триггер установлен — транзистор закрыт и вывод 7 находится в Z-состоянии. (Почему эта нога называется «разряд» вы скоро поймёте.)

8. Vcc — напряжение питания.

Далее, давайте рассмотрим, в чём же основная идея использования этого таймера. Для этого добавим к нашей схеме пару элементов внешней обвязки (смотрим рисунок 2). 4-ю и 5-ю ноги мы пока не будем использовать, поэтому будем считать, что 4-я нога у нас гвоздём прибита к напряжению питания, а 5-я просто болтается в воздухе (с ней и так ничего не будет).

Итак, пусть изначально у нас на второй ноге присутствует высокий уровень. После включения наш триггер сброшен, на выходе триггера высокий уровень, на выходе таймера низкий уровень, на 7-й ноге тоже низкий уровень (транзистор внутри микрухи открыт).

Чтобы произошло переключение триггера — необходимо подать на вторую ногу уровень ниже 1/3 Vcc (тогда переключится компаратор и сформирует высокий уровень на входе Set нашего триггера). Пока уровень на 2-й ноге остаётся выше 1/3 Vcc — наш таймер находится в стабильном состоянии и никаких переключений не происходит.

Ну что ж, — давайте кратковременно подадим на 2-ю ногу низкий уровень (на землю её коротнём, да и всё) и посмотрим что будет происходить.

Как только уровень на 2-й ноге упадёт ниже 1/3 Vcc — у нас сработает компаратор, подключенный к устанавливающему входу триггера (S), что, соответственно, вызовет установку триггера.

На выходе триггера появится ноль (поскольку выход триггера инвертирован), при этом на выходе таймера (3-я нога) установится высокий уровень. Кроме этого транзистор на 7-й ноге закроется и 7-я нога перейдёт в Z-состояние.

При этом через резистор Rt начнёт заряжаться конденсатор Ct (поскольку он больше не замкнут на землю через 7-ю ногу микрухи).

Как только уровень на 6-й ноге поднимется выше 2/3 Vcc — сработает компаратор, подключенный ко входу R2 нашего триггера, что приведёт к сбросу триггера и возврату схемы в первоначальное состояние.

Вот мы и рассмотрели работу схемы, называемой одновибратором или моностабильным мультивибратором, короче говоря, устройства, формирующего единичный импульс.

Как нам теперь узнать длительность этого импульса? Очень просто, — для этого достаточно посчитать, за какое время конденсатор Ct зарядится от 0 до 2/3 Vcc через резистор Rt от постоянного напряжения Vcc.

Сначала решим эту задачку в общем виде. Пусть у нас конденсатор заряжается через резистор R напряжением Vп от начального уровня U0.

Вспоминаем, как связаны ток и напряжение на конденсаторе: i=C*dU/dt. Ток через резистор: i=(Vп-U)/R. Поскольку это один и тот же ток, который течёт через резистор и заряжает конденсатор, то мы можем составить простое дифференциальное уравнение, описывающее процесс заряда нашего конденсатора: C*dU/dt=(Vп-U)/R.

Преобразуем наше уравнение к виду: RC*dU/dt + U = Vп

Это дифференциальное уравнение имеет решение, вида: U=U0+(Vп-U0)*(1-e-t/RC) ( формула 1 )

Теперь вернёмся к нашей схеме. Зная, что U0=0, напряжение питания равно Vcc, а конечное напряжение равно 2/3 Vcc, найдём время заряда:

2/3 Vcc = Vcc*(1-e-t/RC)

2/3 = 1-e-t/RC

1-2/3 = e-t/RC

ln(1/3) = -t/RC

Отсюда получаем длительность импульса нашего одновибратора:

t = RC*(-ln(1/3)) ≈ 1,1*RC

А теперь мы нашу схему немного изменим. Добавим в неё ещё один резистор, и чуть изменим подключение ног (смотрим рисунок 3).

Так, что у нас получилось? На старте конденсатор Ct разряжен (напряжение на нём меньше 1/3 Vcc), значит сработает компаратор запуска и сформирует высокий уровень на входе S нашего триггера. Напряжение на 6-й ноге меньше 2/3 Vcc, значит компаратор, формирующий сигнал на входе R2, — выключен (на его выходе низкий уровень, то есть сигнала Reset нет).

Следовательно сразу после включения наш триггер установится, на его выходе появится логический 0, на выходе таймера установится высокий уровень, транзистор на 7-й ноге закроется и конденсатор Ct начнёт заряжаться через резисторы R1, R2. При этом напруга на 2-й и 6-й ногах начнёт расти.

Когда эта напруга вырастет до 1/3 Vcc — пропадёт сигнал Set (отключится компаратор установки триггера), но триггеру пофиг, на то он и триггер, — если уж он установился, то сбросить его можно только сигналом Reset.

Сигнал Reset сформируется верхним на нашем рисунке компаратором, когда напряжение на конденсаторе, а вместе с ним на 2-й и 6-й ногах, достигнет значения 2/3 Vcc (то есть как только напряжение на конденсаторе станет чуть больше — сразу сформируется Reset).

Этот сигнал (Reset) сбросит наш триггер и на его выходе установится высокий уровень. При этом на выходе таймера установится низкий уровень, транзистор на 7-й ноге откроется и конденсатор Ct начнёт разряжаться через резистор R2. Напряжение на 2-й и 6-й ногах начнёт падать. Как только оно станет чуть меньше 2/3 Vcc — верхний компаратор снова переключится и сигнал Reset пропадёт, но установить триггер теперь можно только сигналом Set, поэтому он так и останется в сброшенном состоянии.

Как только напряжение на Ct снизится до 1/3 Vcc (станет чуть ниже) — снова сработает нижний компаратор, формирующий сигнал Set, и триггер снова установится, на его выходе снова появится ноль, на выходе таймера — единица, транзистор на 7-й ноге закроется и снова начнётся заряд конденсатора.

Далее этот процесс так и будет продолжаться до бесконечности — заряд конденсатора через R1,R2 от 1/3 Vcc до 2/3 Vcc (на выходе таймера высокий уровень), потом разряд конденсатора от 2/3 Vcc до 1/3 Vcc через резистор R2 (на выходе таймера низкий уровень).

Таким образом наша схема теперь работает как генератор прямоугольных импульсов, то есть мультивибратор в автоколебательном режиме (когда импульсы сами возникают, без каких-либо внешних воздействий).

Осталось только посчитать длительности импульсов и пауз. Для этого снова воспользуемся формулой 1, которую мы вывели выше.

При заряде конденсатора напряжением Vcc через R1,R2 от 1/3 Vcc до 2/3 Vcc, имеем:

2/3 Vcc = 1/3 Vcc + (Vcc-1/3 Vcc)*(1-e-t/(R1+R2)C)

1/3 = 2/3*(1-e-t/(R1+R2)C)

1/2 = 1-e-t/(R1+R2)C

e-t/(R1+R2)C = 1/2

t/(R1+R2)C = -ln(1/2)

Отсюда получаем длительность импульса нашего мультивибратора:

tи = -ln(1/2)*(R1+R2)*C ≈ 0,693*(R1+R2)C

Аналогично находим длительность паузы, только теперь у нас начальный уровень 2/3 Vcc, конденсатор мы не заряжаем от Vcc, а разряжаем на землю (т. е. вместо Vп в формулу нужно подставить ноль, а не Vcc) и разряд идёт только через резистор R2:

1/3 Vcc = 2/3 Vcc + (0-2/3 Vcc)*(1-e-t/R2*C)

2/3*(1-e-t/R2*C) = 1/3

1-e-t/R2*C = 1/2

e-t/R2*C = 1/2

t/R2*C = -ln(1/2)

Отсюда получаем длительность паузы мультивибратора:

tп = -ln(1/2)*R2*C ≈ 0,693*R2*C

Ну и дальше уже несложно посчитать для нашего мультивибратора период импульса и частоту:

T = tи + tп = -ln(1/2)*(R1+2*R2)*C ≈ 0,693*(R1+2*R2)*C

f = 1/T

Продолжение: Генератор прямоугольных импульсов с регулируемой скважностью, на 555-м таймере.

DC-DC преобразователь напряжения 12В в 40В на таймере серии 555

При выборе схемы DC-DC преобразователя сейчас обычно используют специализированные микросхемы, которых, в настоящее время выпускается великое множество.

И все-же не имея возможности приобрести нужную специализированную микросхему DC-DC можно собрать на элементной базе общего назначения, например, выполнив схему импульсного генератора с ШИМ на доступной микросхеме NE555 (интегральный таймер), или её многочисленных аналогах.

Принципиальная схема

Принципиальная схема такого преобразователя показана на рисунке в тексте. При питании от источника напряжением 12V на его выходе можно получить напряжение до 40V. Величина этого напряжения зависит от того, на какое напряжение стабилизации рассчитан стабилитрон VD2.

Напряжение питания поступает на таймер А1, на котором собран генератор импульсов. Импульсы поступают на ключ на мощном полевом ключевом транзисторе VT1, в стоковой цепи которого включена индуктивность L1. На индуктивности возникает ЭДС, которая выпрямляется выпрямителем на VD1.

Схема стабилизации состоит из транзистора VT2 и стабилитрона VD2. Данная схема работает как компаратор, для которого опорным напряжением является напряжение стабилизации VD2.

Рис. 1. Принципиальная схема DC-DC преобразователя напряжения на таймере 555 для получения 40В из 12В.

Как только напряжение на С4 превышает величину суммы напряжения стабилизации VD2 и порога открывания VT2, происходит открывание транзистора VT2, что приводит к изменению скважности импульсов на выводе 3 А1 в сторону уменьшения.

Таким образом, при использовании стабилитрона КС539Г напряжение на выходе поддерживается стабильным на уровне 39,8V.

Детали

Катушка L1 намотана на ферритовом кольце с внешним диаметром 18 мм, содержит 20 витков провода ПЭВ 0,56. Максимальный выходной ток 1А. При работе с преобразователем нужно учесть, что в его схеме нет защиты от перегрузки по току.

Проблесковый маячок для ракеты / Схемотехника / Сообщество EasyElectronics.ru

Все не так серьезно, как может показаться по теме 🙂

Ракета — макет для детского садика. Приближается день космонавтики и детей (группа четырехлеток!) обязали принести по ракете.

Идея замутить нечто такое

или хотя бы такое

по недостатку времени и по здравом рассуждении была отвергнута 🙂

Остановились на макете внушительных размеров с вживленным в носовую часть проблесковым маячком из светодиода.

Лично для меня эта поделка знаменательна тем, что впервые полный цикл от постановки задачи до получения готового и работающего изделия, включая электрическое моделирование, разводку платы, травление, засверловку и пайку был проведен за один день, за шесть часов.

Техзадание звучало так: проблесковый маячок из одного крупного светодиода красного цвета, 2 секунды горит, 3 секунды пауза. Автономная работа не менее трех дней («выставка» продлиться дня три-четыре, выключать маяк никто не будет).

С требованиями к конструкции определился сразу
1) Максимально дешевая (скорее всего забрать поделку обратно не удастся), поэтому никаких контроллеров.
2) Питание от батарейки типа «Крона» (для нее не нужен батарейный отсек, потому что из верхней части старой батарейки «Крона» получается прекрасный и, самое главное, надежный коннектор), а одной батарейки по напряжению хватает для питания чего угодно — если не пугают потери на снижение напряжения. Емкость обычной солевой батарейки в 500 мА*ч конечно не слишком велика, но можно же соединить две батарейки паралельно.
3) Миниатюрные размеры. В идеале — в габаритах не больше той самой Кроны, чтобы можно было собрать в компактный пакет.
4) Плата на одностороннем стеклотекстолите, чтобы упростить производство и уменьшить вероятность брака. Кроме того односторонний текстолит у меня сейчас менее востребован, чем двусторонний.
5) «Слоновый» размер дорожек от 0.4 мм и больше (после экспериментов с дорожками 0.2 я все-таки в качестве «личного стандарта» принял ширину дорожки 0.3 мм). Опять же, чтобы уменьшить вероятность брака.

Справедливости ради надо сказать, что я не просто знал о сущестововании NE555G, но даже как-то собирал на макетке «мигалку светодиодом». То есть понимание, как все это должно работать — было.

Схему подключени NE555G в астабильном режиме взял ровно из даташита.

Давольно много времени ушло на подбор параметров обвязки. Ни один из нагугленных второпях онлайн-калькуляторов 555-го таймера не позволял рассчитать параметры схемы исходя из продолжительности состояний выхода. В конечном итоге воспользовался калькулятором NE555 в Android-овском ElectroDroide — я помнил, что там калькулятор такое умеет.

Когда немного пришел в себя и интереса ради взглянул на формулу расчета периодов — стало стыдно…

Зато, в процессе гугления наткнулся на интересное, ранее от меня ускользавшее решение. Дело в том, что в стандартном астабильном подключении 555-ый таймер не позволяет иметь продолжительность выхода в состоянии LOW большей, чем в состоянии HIGH. Чтобы получить астабильный режим со скважностью большей 2 используется более сложная схема с диодом.

Одноко, выход 555 го — не логический, а «силовой» и может выдать или принять на землю до 200 мА тока — экстремальные для логического мира значения.

То есть, если продолжительность включения светодиода должна быть меньше, чем время, когда светодиод не горит, то анод (для тех, кто, как я, постоянно путает анод с катодом — «плюс») соединяем с питанием (не забываем про токоограничительный резистор), а катод («минус») светодиода присоединяем к «выходу» 555.

Такой фокус не пройдет, если таймер должен управлять чем-нибуть, что хочет получать на вход именно высокий уровень, но светодиоду эти тонкие материи по барабану. И он прекрасно загорается, когда выходная нога 555-ог подключается к земле.

Незначительный минус такого подключения — провод до светодиода всегда под напряжением. Не так чтоб это как-то влияло на безопасность или надежность, но тем не менее.

Сначала решил не мудрствовать и для схемы взять резисторы одинаковых номиналов. Это дает отношение времени включения и выключения 1 к 2, а не требуемые 2 к 3, но зато упрощает подбор. Однако тут я сообразил, что у меня есть замечательные подстроечные резисторы на 10 КОм, и решил делать таймер с регулириуемым периодом.

Заодно и подходящий к этим сопротивлениям электролитический конденсатор на 100 uF оказался исключительно компактным и коренастым.

Поставил два подстроечника, чтобы можно было менять как продолжительность цикла, так и соотношение времени включения и выключения светодиода.

На всякий случай последовательно с каждым подстроечником запланировал по постоянному резистору в 1 КОм, чтобы не попасть в ситуацию, когда сопротивление выкручено в ноль. Подозреваю, что ничего страшного бы не случилось. Но все-таки решил не нарываться.

В итоге получился таймер со следующими параметрами:

Минимальный период: 0.2 сек
Максимальный период: 2.3 сек
Максимальное отношение времени включения к времени выключения: 8 к 92 при периоде 0.9 сек.

Настройка при таком включении подстроечных резисторов контринтутивна 🙂

На плате из любопытного только способ подключения переменных резисторов — по вот этой статье.

P.S. Результаты — для увеличения продолжительности работы в последний момент решил запитать устройство от двух батареек Крона, соединенных параллельно. Увы, второпях что-то не пропаял — изделие проработало всего двое суток. Батарейки удалось заменить, одна из изъятых батарей была сожрана до 1.5 Вольт, вторая бодро сохранила исходные 9 Вольт.

Расчет резистора для светодиода. Онлайн калькулятор

Довольно часто у многих начинающих радиолюбителей возникает проблемы с расчетом сопротивления резистора для светодиода. И зачастую они не знают, для чего такой резистор вообще нужен. В данной статье попробуем разъяснить данный вопрос и для облегчения приведем онлайн калькулятор для расчета сопротивления резистора светодиода.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров...

Важные параметры светодиодов

С точки зрения проблемы подбора резистора для светодиода нас в первую очередь интересуют всего два параметра светодиодов:

  1. IF — прямой ток светодиода
  2. VF — прямое напряжение светодиода (рабочее напряжение)

Рассмотрим это на примере светодиода L-53IT. Вот его краткие характеристики:

  • Материал: gaasp/gap
  • Цвет свечения: красный
  • Длина волны: 625нм
  • Максимальное прямое напряжение: 2,5 В
  • Максимальное обратное напряжение: 5В
  • Максимальный прямой ток: 30мА
  • Рабочая температура: -40…85С

В datasheet светодиода L-53IT в разделе «Absolute Maximum Ratings» (значения, которые нельзя превышать) мы находим информацию о максимальном непрерывном постоянном токе, который может протекать через данный светодиод, не вызывая ее повреждения (30мА):

Затем мы проверяем по datasheet, какое типичное прямое напряжение светодиода (падение напряжения на диоде):

и мы видим, что:

  • тестовые данные указаны для тока IF= 20мА,
  • типичное прямое напряжение составляет VF = 2В.

Ток 20мА обеспечивает нам хороший световой поток, а так как светодиоды не вечны, и со временем испускаемый поток света уменьшается, то в большинстве случаев для данного светодиода этот ток будет достаточен.

Светодиод без резистора

Для начала рассмотрим, что произойдет, если мы подключим светодиод к источнику питания без резистора ограничивающего ток. В качестве примера мы будем использовать источник питания с напряжением 5В.

В этом случае, в соответствии со вторым законом Кирхгофа:

сумма падений напряжения в замкнутом контуре равна нулю

Получается, что все напряжение питания сосредоточено на нашем светодиоде:

Что означает появление напряжения 5В на нашем светодиоде? Давайте посмотрим на график зависимости тока светодиода от напряжения в прямом направлении:

То есть, при превышении 2,05 вольт, ток будет расти очень быстро, достигнув высокого значения.

В нашем случае, питание светодиода без ограничительного резистора приведет к генерации тока большего, чем допустимо (30 мА), что в свою очередь произойдет его повреждение.

Здесь следует добавить, что причиной, разрушающим светодиод является не ток как таковой, а выделяемая мощность в виде тепла.

Ограничение тока протекающего через светодиод

Таким образом, мы должны ограничить ток светодиода. У нас есть два варианта:

  • использовать питание стабильным током (не более 30мА в соответствии с технической спецификацией светодиода)
  • ограничить ток по-другому.

В данной статье мы займемся вторым способом, а именно, мы подключим резистор последовательно со светодиодом. На этом резисторе будет происходить падение части напряжения источника питания, который обозначим как VR:

В соответствии с приведенным выше вторым законом Кирхгофа, распределение напряжений будет определяться по формуле:

VCC = VR + VF



В нашем случае мы знаем типовое значение напряжения нашего светодиода, которое составляет 2 вольт, а также напряжение питания 5 вольт:

Таким образом, мы можем вычислить необходимое падение напряжения на резисторе R, для того чтобы на диоде было только необходимые 2 вольта:

VR = VCC — VF

VR = 5В — 2В = 3В

то есть, мы стремимся к получению следующих напряжений в нашей схеме:

Теперь мы используем первый закон Кирхгофа:

сумма значений силы токов, входящих в узел равна сумме значений силы токов, вытекающей из этого узла

Нашим узлом является место соединения резистора и светодиода, и это означает, что через резистор будет проходить тот же ток, что и через светодиод. Поскольку мы предположили, что через светодиод может течь ток IF= 20мА, то:

Сопротивление резистора вычислим с помощью Закона Ома:

то есть в нашем случае:

и наконец, мы можем вывести общую формулу:

После расчета сопротивления, выбирается резистор из номинального ряда. В нашем случае это резистор  точно такой  же, как рассчитали, то есть, 150 Ом, который имеется в номинальных рядах E24, E12 и E6.

А что делать,  когда сопротивление резистора не соответствует ни одному значению из номинального ряда? В этом случае следует выбрать одно из двух ближайших к расчетному сопротивлению, при этом необходимо учитывать следующее:

Если сопротивление будет меньше, чем рассчитывали, то это увеличит значение тока, протекающего через светодиод.

Если сопротивление будет больше, чем рассчитывали, то это уменьшит световой поток, испускаемый светодиодом.

Калькулятор расчета резистора для светодиода

Ниже приводим калькулятор для расчета сопротивления резистора светодиода:


Блок питания 0...30 В / 3A

Набор для сборки регулируемого блока питания...

Простая самодельная GSM сигнализация из доступных деталей

Решил, поставить себе в дачную бытовку GSM сигнализацию. Требования к ней придумал следующие:

  • При нарушении зоны (срабатывании датчика/извещателя) должна включаться местная сирена и отключаться через 10 минут (чтобы соседи не рехнулись).

  • При нарушении зоны (срабатывании датчика/извещателя) шел вызов на мобильный GSM телефон.

  • Малое энергопотребление. На аккумуляторе 12 вольт 7ампер/часов должна работать минимум 7 дней.

Я часто ночую на даче, поэтому сперва были установлены два дымовых автономных датчика противопожарной сигнализации. Сколько стоя работы по монтажу пожарной сигнализации можно узнать тут. При попадании дыма они громко пищат и должны разбудить меня.

Не смотря на то, что у меня имелась в хозяйстве списанная панель сигнализации Vista P50 PLR фирмы Ademco и N-е количество извещателей(датчиков) к ней, вариант использовать ее не годился для меня по причине отсутствия постоянного наличия электричества на участке и отсутствие GSM коммуникатора у самой панели. На аккумуляторе она проработала бы не долго.

Нашел схему в интернете.

Немного ее изменил под свои нужды. Вместо оптопар поставил герконовое реле. Увеличил время удержания кнопки. С выхода таймера запускается второй таймер(собранный примерно по такой же схеме), только вместо кнопки мобильника к нему подключена сирена и время его срабатывания задано 10 минут. Режим авто-поднятия трубки не реализовывал.

Питание трубки около 4 вольт, осуществляется через самодельный адаптер, на основе стабилизатора LM-317, от того же аккумулятора, что и вся сигнализация. Подключается это питание вместо аккумулятора мобильника.

На многих симках реализована защита по напряжению питания, при превышении которого она отключается, а сам мобильник продолжает работать, но индикатор мобильной сети показывает нулевой уровень сигнала. Обратите на это внимание и не превышайте уровень напряжения. Однако если уровень напряжения сильно снизиться, мобильный телефон автоматически отключиться.

Описание схемы в ее первозданном виде имеется на странице: http://guarda.ru/gsm/43/

Поэтому не буду много повторять здесь. После нарушения шлейфа сигнализации (обрыв) входной транзистор «инвертирует» сигнал и запускается таймер собранный на ИС NE555.

От первого таймера запускается второй таймер также выполненный на микросхеме NE555. К выходу каждого таймера подключено герконовое реле. Одно реле замыкает цепь с сиреной на 10 минут(на столько настроен таймер). Другое замыкает контакты кнопки мобильного телефона. На мобильном телефоне на данную кнопку настроен быстрый набор.

При удержании кнопки, что и делает герконовое реле, управляемое первым таймером, идет набор номера. Обратите внимание, на некоторых сотовых телефонах, например старых siemens’ах необходимо нажимать две кнопки для быстрого набора, для чего нужна другая логика работы схемы. Полученная сигнализация имеет один шлейф охраны. На нем ставлю пять датчиков СМК (магнитоконтактный) и самодельный датчик «подъема бытовки» . СМК пассивный извещатель, то есть не потребляет электроэнергии. Представляет из себя две части.

В одной стоит магнит, в другой геркон. При сближении двух половинок, геркон попадая в магнитное поле магнита, замыкает шлейф. Ставлю СМК по два на оба окна и один на входную дверь. Датчик «подъема бытовки» тоже пассивный.

В упрощенной форме представляет из себя отрезок провода, подключенный последовательно в шлейф охраны. Одна часть этого отрезка закреплена на бытовке, а другая крепиться в грунт. При подъеме бытовки закрепленный отрезок разрывается и шлейф нарушается. Режим постановки и снятия с охраны сделал такой: когда уходишь, закрываешь все окна и дверь, при этом сигнализация автоматически становиться на охрану. Включаешь секретным тумблером местную сирену.

Можно конечно без тумблера, но тогда при открытии двери или окна сирена будет орать 10 минут. При входе на объект отключаешь секретный тумблер и открываешь дверь. Сирена не орет так как отключена секретным тумблером, но вызов все ровно идет на мобильник.

При проникновении на объект «плохих людей» идет вызов на мобильный телефон и 10 минут орет сирена. Аккумулятора хватает почти на 2 недели (в зависимости от степени зарядки и состояния самого аккумулятора). Меняю АКБ раз в неделю. Больше всего энергии потребляет мобильник во время вызова. Когда аккумулятор прилично подсядет сирена работает, а вот мобильник уже отключается.

На момент написания сего, самодельное устройство GSM сигнализации эксплуатировалось у меня на даче уже пол года и хорошо себя показало. Вот только аккумуляторы, хоть и раз в неделю, менять уже задалбывает. Наверное сделаю зарядку на солнечных элементах. Размещу их(солнечные элементы) на крыше. Зарядку сделать просто, а вот электричество еще будет не скоро.

Прикольная готовая сигнализация с бесплатной доставкой есть у китайцев https://ali.ski/D_JCN Стоит очень дешево и бесплатная доставка в СНГ. Представляет из себя объемный датчик движения с встроенным GSM передатчиком. В режиме ожидания потребляет крайне мало. Может работать от встроенного аккумулятора. Самое то для дачи. Можно управлять с телефона.

Так что следите за продолжением.

Калькулятор таймера 555, Моностабильный калькулятор, Астабильный калькулятор

Калькулятор таймера 555-Моностабильный калькулятор, Астабильный калькулятор

Эта страница охватывает калькулятор таймера 555 , включая моностабильный калькулятор и нестабильный калькулятор. В моностабильном режиме калькулятор таймера 555 вычисляет ширину импульса, а в нестабильном режиме калькулятор таймера 555 вычисляет частоту и период.

555 таймер-калькулятор | 555 таймер моностабильный калькулятор

Как уже упоминалось, этот моностабильный калькулятор с таймером 555 используется для расчета ширины импульса на основе входов R и C.

ПРИМЕР №1 Вычислитель таймера 555 в моностабильном режиме:
ВХОДЫ: R = 10 кОм, C = 47 мкФарад,
ВЫХОД: длительность выходного импульса, Tp = 0,517 с

Калькулятор таймера 555 в моностабильном режиме по формуле или уравнениям

Следующие уравнения или формулы используются для калькулятора таймера 555 в моностабильном режиме.


Длина выходного импульса или ширина импульса (Tp) = 1,1 * R * C
R и C показаны на рисунке.

555 таймер-калькулятор | 555 таймер нестабильный калькулятор

Как уже упоминалось, этот нестабильный калькулятор с таймером 555 используется для расчета частоты, периода, высокого и низкого времени на основе входов C, R1, R2.

ПРИМЕР № 2: Калькулятор таймера 555 в нестабильном режиме:
c1 = 100 мкФ, R1 = R2 = 10 кОм
t ВЫСОКИЙ = 1,386 с, t НИЗКИЙ = 0,693 с, Частота импульса = 0,481 Гц, период импульса = 2,079 сек. , Продолжительность включения = 66,67%

Калькулятор таймера 555 в нестабильном режиме по формуле или уравнениям

Следующие уравнения или формулы используются для калькулятора таймера 555 в нестабильном режиме.

t HIGH = 0,693 * C1 * (R1 + R2)
t LOW = 0.693 * C1 * R2
Частота импульса = 1 / (t HIGH + t LOW )
Период импульса = 1 / Частота импульса
Рабочий цикл = (R1 + R2) / (R1 + 2 * R2)

Полезные конвертеры и калькуляторы

Ниже приведен список полезных преобразователей и калькуляторов .

Преобразователь

дБмВт в ватт
Калькулятор импеданса полосковой линии
Импеданс микрополосковой линии
Антенна G / T
Шумовая температура. к NF

ССЫЛКИ ПО ТЕМЕ

См. Закон Ома
См. Основные сведения об индукторе
См. Основные сведения о резисторе
См. Основные сведения о конденсаторе

Учебные пособия по ВЧ и беспроводной связи


Поделиться страницей

Перевести страницу

555 Таймер-калькулятор

555 Таймер-калькулятор
Введите значения для R1, R2 и C и нажмите кнопку вычисления, чтобы решить для положительного временного интервала (T1) и отрицательного временного интервала (T2).Например, резистор 10 кОм (R1) и 100 кОм (R2) и конденсатор 0,1 мкФ будет производить выходные временные интервалы 7,62 мс положительный (T1) и 6,93 мс отрицательный (Т2). Частота будет около 70 Гц. R1 должно быть больше чем 1K, а C должно быть больше, чем 0,0005 мкФ. Прокрутите страницу вниз, чтобы просмотреть основные 555 информации (распиновка и две основные схемы).
Положительный интервал времени (T1) = 0,693 * (R1 + R2) * C
Отрицательный интервал времени (T2) = 0,693 * R2 * C
Частота = 1.44 / ((R1 + R2 + R2) * C)

Таймер 555

Впервые представленный Signetics Corporation как SE555 / NE555 примерно в 1971 году.

Соединения и функции контактов: (основные схемы см. На схеме ниже)

Контакт 1 (Земля) - контакт заземления (или общий) является наиболее отрицательным потенциалом питания.
                    устройства, которое обычно подключается к общей цепи, когда
                    работает от положительного напряжения питания.Контакт 2 (триггер) - этот контакт является входом, который заставляет выход повышаться и начинаться.
                    временной цикл. Запуск происходит при перемещении триггерного входа
                    от напряжения выше 2/3 напряжения питания до напряжения ниже
                    1/3 предложения. Например, при питании от источника 12 В триггер
                    входное напряжение должно начинаться с 8 вольт и снижаться до
                    напряжение ниже 4 вольт, чтобы начать отсчет времени.Действие
                    чувствительный к уровню, и напряжение срабатывания может двигаться очень медленно. К
                    Избегайте повторного срабатывания, напряжение срабатывания должно вернуться к значению
                    более 1/3 предложения до конца временного цикла в
                    моностабильный режим. Входной ток триггера составляет около 0,5 мкА.

Контакт 3 (выход) - выходной контакт 555 переходит на высокий уровень на 1,7 вольт меньше
                    чем напряжение питания в начале цикла отсчета времени.Выход
                    возвращается к низкому уровню около 0 в конце цикла. Максимум
                    ток на выходе на низком или высоком уровне
                    примерно 200 мА.

Контакт 4 (сброс): - Низкий логический уровень на этом контакте сбрасывает таймер и возвращает
                    выход в низкое состояние. Обычно он подключается к + питанию.
                    линия, если не используется.

Контакт 5 (Control) - этот контакт позволяет изменять напряжение срабатывания и пороговое напряжение.
                    приложение внешнего напряжения.Когда таймер работает в
                    нестабильный или колебательный режим, этот вход может использоваться для изменения или
                    частотно модулируйте выход. Если не используется, рекомендуется
                    установка небольшого конденсатора между выводом 5 и землей, чтобы избежать
                    возможны ложные или беспорядочные срабатывания из-за шумовых воздействий.

Контакт 6 (порог) - контакт 6 используется для сброса защелки и перехода на низкий уровень на выходе.
                    Сброс происходит, когда напряжение на этом контакте переходит от напряжения
                    ниже 1/3 напряжения питания до напряжения выше 2/3 напряжения питания.Действие чувствительно к уровню и может двигаться медленно, как
                    триггерное напряжение.

Контакт 7 (разряд) - этот контакт представляет собой выход с открытым коллектором, который находится в фазе с
                    основной выход на контакте 3 и имеет аналогичную пропускную способность по току.

Контакт 8 (V +) - это положительный вывод напряжения питания микросхемы таймера 555.
                    Рабочий диапазон напряжения питания от +4,5 В (минимум) до +16
                    вольт (максимум).Контакты для 556, который является двойным таймером 555 (2 в одном корпусе), являются
показано в таблице ниже. Например, два выхода для двух таймеров модели 556:
на контактах 5 и 9, которые соответствуют выходному контакту 3 модуля 555.

                            555 556 таймер # 1 таймер # 2
            -------------------------------------------------- -----
              Земля 1 7 7
              Триггер 2 6 8
              Результат 3 5 9
              Сброс 4 4 10
              Контроль 5 3 11
              Порог 6 2 12
              Разряд 7 1 13
              + Мощность Vcc 8 14 14
            -------------------------------------------------- -----

На схемах ниже показаны две основные схемы таймера 555.

Ниже приведено графическое изображение таймера 555, подключенного как светодиодный мигающий индикатор, и питается от аккумулятора на 9 вольт. Светодиод будет гореть во время T1 и выключен в течение времени T2.


Схема 555 ниже - это мигающий велосипедный фонарь, работающий от трех C или D ячеек (4,5 вольта). Две лампы фонарика будут попеременно мигать приблизительная продолжительность цикла 1,5 секунды. Используя резистор 4,7 кОм для R1 и 100 кОм резистор для R2 и 4.Конденсатор 7uF, интервалы времени для двух ламп составляют 341 миллисекунду (T1, верхний индикатор) и 326 миллисекунд (нижний индикатор T2). Лампы управляются транзисторами, чтобы обеспечить дополнительный ток сверх допустимого. Предел 200 мА таймера 555. 2N2905 PNP и 2N3053 NPN могут использоваться для лампы, требующие 500 мА или меньше. Для дополнительного тока используются TIP29 NPN и TIP30. PNP можно было использовать до 1 ампер. PR3 - это лампа для фонарика на 4,5 В, 500 мА. Два диода размещены последовательно с базой транзистора PNP так, чтобы нижняя лампа выключается, когда выход 555 становится высоким в течение времени T1 интервал.Высокий выходной уровень таймера 555 на 1,7 В ниже, чем у напряжение питания. Добавление двух диодов увеличивает необходимое прямое напряжение. для транзистора PNP примерно до 2,1 вольт, так что разница 1,7 вольт от питания к выходу недостаточно для включения транзистора. Ты можешь также используйте светодиод вместо двух диодов, как показано на нижней схеме.


40 Велосипедный светодиодный фонарь

Схема 555 ниже представляет собой мигающий велосипедный фонарь, работающий от четырех C, D или Элементы AA (6 вольт).Два набора из 20 светодиодов будут попеременно мигать примерно с 4,7 цикла в секунду с использованием показанных значений RC (4,7 К для R1, 150 К для R2 и 1 мкФ конденсатор). Временные интервалы для двух ламп составляют около 107 миллисекунд (T1, верхний Светодиоды) и 104 миллисекунды (нижние светодиоды T2). Два транзистора используются для обеспечения дополнительный ток сверх предела 200 мА таймера 555. Один светодиод размещены последовательно с базой PNP-транзистора так, чтобы нижние 20 светодиодов выключается, когда выход 555 становится высоким в течение интервала времени T1.Высота выходной уровень таймера 555 на 1,7 вольт ниже напряжения питания. Добавление светодиода увеличивает прямое напряжение, необходимое для транзистора PNP. примерно до 2,7 вольт, так что разница 1,7 вольта между питанием и выходом недостаточно для включения транзистора. На каждый светодиод подается ток около 20 мА. тока в сумме 220 мА. Схема должна работать с дополнительными До 40 светодиодов для каждой группы, или 81 всего. Схема тоже будет работать с меньшим количеством светодиодов, поэтому его можно собрать и протестировать всего с 5 светодиодами (две группы по два плюс одна) перед добавлением остальных.


Вернуться на первую страницу

555 Учебное пособие по таймеру

Учебное пособие по таймеру 555

Филип Кейн

Таймер 555 был представлен более 40 лет назад. Благодаря своей относительной простоте, простоте использования и низкой стоимости он использовался буквально в тысячах приложений и до сих пор широко доступен. Здесь мы описываем, как сконфигурировать стандартную микросхему 555 IC для выполнения двух своих наиболее распространенных функций - в качестве таймера в моностабильном режиме и в качестве генератора прямоугольных импульсов в нестабильном режиме.

Учебный комплект по таймеру 555 включает:

555 Сигналы и расположение выводов (8-контактный DIP)

На рисунке 1 показаны входные и выходные сигналы таймера 555, расположенные вокруг стандартного 8-контактного двухрядного корпуса (DIP). Контакт 1 - Земля (GND) Этот вывод подключен к заземлению цепи.

Контакт 2 - Триггер (TRI)
Низкое напряжение (менее 1/3 напряжения питания), мгновенно приложенное к Вход триггера вызывает высокий уровень на выходе (вывод 3).Выход останется высоким пока не будет подано высокое напряжение на вход Threshold (контакт 6).

Контакт 3 - Выход (OUT)
В состоянии низкого уровня на выходе напряжение будет близко к 0 В. В высоком состоянии выхода напряжение будет На 1,7 В ниже напряжения питания. Например, если напряжение питания 5В выходное высокое напряжение составит 3,3 вольта. Выход может быть источником или потребителем до 200 мА. (максимум зависит от напряжения питания).

Рисунок 1: Сигналы и распиновка 555
Контакт 4 - Сброс (RES)
Низкое напряжение (менее 0.7V), приложенный к выводу сброса, вызовет низкий уровень на выходе (вывод 3). Этот вход должен оставаться подключенным к Vcc, когда он не используется.

Контакт 5 - Управляющее напряжение (CON)
Вы можете контролировать пороговое напряжение (контакт 6) через управляющий вход (который находится внутри установить на 2/3 напряжения питания). Вы можете изменять его от 45% до 90% напряжения питания. Это позволяет вам для изменения длины выходного импульса в моностабильном режиме или выходной частоты в нестабильном режим. Когда этот вход не используется, рекомендуется подключать этот вход к заземлению цепи через 0.Конденсатор 01 мкФ.

Контакт 6 - Порог (TRE)
Как в нестабильном, так и в моностабильном режиме напряжение на временном конденсаторе контролируется через пороговый вход. Когда напряжение на этом входе поднимается выше порогового значения, выходное значение переходит с высокого на низкий.

Контакт 7 - Разряд (DIS)
, когда напряжение на синхронизирующем конденсаторе превышает пороговое значение. Конденсатор синхронизации разряжается через этот вход.

Вывод 8 - Напряжение питания (VCC)
Это положительный вывод напряжения питания.Диапазон напряжения питания обычно составляет + 5В и + 15В. Временной интервал RC не будет сильно изменяться в диапазоне напряжения питания. (приблизительно 0,1%) в нестабильном или моностабильном режиме.

Моностабильная схема

На рисунке 2 показана базовая моностабильная схема таймера 555. Рисунок 2: Базовая схема моностабильного мультивибратора 555.
Как показано на временной диаграмме на рисунке 3, импульс низкого напряжения, приложенный к входу триггера (контакт 2), заставляет выходное напряжение на контакте 3 повышаться с низкого уровня до высокого.Значения R1 и C1 определяют, как долго выход будет оставаться высоким. Рисунок 3: Временная диаграмма для 555 в моностабильном режиме.
Во время временного интервала состояние входа триггера не влияет на выход. Однако, как показано на рисунке 3, если входной сигнал триггера все еще низкий в конце временного интервала, выход будет оставаться высоким. Убедитесь, что импульс запуска короче желаемого временного интервала. Схема на рисунке 4 показывает один из способов сделать это электронным способом.Когда S1 замкнут, он производит короткий импульс слабого действия. R1 и C1 выбраны для создания запускающего импульса, который намного короче временного интервала. Рис. 4. Схема запуска по фронту.
Как показано на рисунке 5, установка вывода 4 (сброс) на низкий уровень до окончания временного интервала остановит таймер. Рисунок 5: Сброс таймера до окончания временного интервала.
Сброс должен вернуться на высокий уровень, прежде чем может быть запущен другой временной интервал.

Расчет временного интервала
Используйте следующую формулу для расчета временного интервала для моностабильной схемы:

T = 1.1 * R1 * C1

Где R1 - сопротивление в омах, C1 - емкость в фарадах, а T - временной интервал. Например, если вы используете резистор 1 МОм с конденсатором 1 мкФ (0,000001 Ф), временной интервал составит 1 секунду:

T = 1,1 * 1000000 * 0,000001 = 1,1

Выбор RC-компонентов для моностабильной работы
1. Сначала выберите значение для C1.
(Доступный диапазон номиналов конденсаторов невелик по сравнению с номиналами резисторов. Легче найти подходящее значение резистора для данного конденсатора.)

2. Затем вычислите значение R1, которое в сочетании с C1 даст желаемый временной интервал.

R1 = т
1,1 * C1

Избегайте использования электролитических конденсаторов. Их фактическое значение емкости может значительно отличаться от номинального. Кроме того, они пропускают заряд, что может привести к неточным временным значениям. Вместо этого используйте конденсатор меньшего номинала и резистор большего номинала.

Для стандартных таймеров 555 используйте резисторы выдержки времени от 1 кОм до 1 МОм.

Пример моностабильной схемы
На рисунке 6 показана полная схема моностабильного мультивибратора 555 с простым запуском по фронту. Замыкающий переключатель S1 запускает 5-секундный интервал времени и включает LED1. По окончании временного интервала LED1 погаснет. Во время нормальной работы переключатель S2 подключает контакт 4 к напряжению питания. Чтобы остановить таймер до окончания временного интервала, вы устанавливаете S2 в положение «Сброс», которое соединяет контакт 4 с землей. Перед началом следующего временного интервала вы должны вернуть S2 в положение «Таймер».

Рисунок 6: Полный переключатель сброса схемы таймера 555.
Нестабильная цепь

На рисунке 7 показана базовая нестабильная цепь 555.

Рисунок 7. Базовая схема нестабильного мультивибратора модели 555.
В нестабильном режиме конденсатор C1 заряжается через резисторы R1 и R2. Пока конденсатор заряжается, выходной сигнал высокий. Когда напряжение на C1 достигает 2/3 напряжения питания, C1 разряжается через резистор R2, и выход становится низким. Когда напряжение на C1 падает ниже 1/3 напряжения питания C1, зарядка возобновляется, выход снова становится высоким, и цикл повторяется.

Временная диаграмма на рисунке 8 показывает выход таймера 555 в нестабильном режиме.

Рисунок 8: Таймер 555 в нестабильном режиме.
Как показано на рисунке 8, заземление контакта сброса (4) останавливает генератор и устанавливает низкий уровень на выходе. Возврат вывода сброса на высокий уровень перезапускает генератор.

Расчет периода, частоты и рабочего цикла На рисунке 9 показан 1 полный цикл прямоугольной волны, генерируемой нестабильной схемой 555.

Рисунок 9: Астабильная прямоугольная волна за один полный цикл.
Период (время для завершения одного цикла) прямоугольной волны - это сумма времен высокого (Th) и низкого (Tl) выходного сигнала. Это:

T = Th + Tl

где T - период в секундах.

Вы можете рассчитать время высокого и низкого уровня выходного сигнала (в секундах), используя следующие формулы:

Th = 0,7 * (R1 + R2) * C1
Tl = 0,7 * R2 * C1

или, используя формулу ниже, вы можете рассчитать период напрямую.

T = 0,7 * (R1 + 2 * R2) * C1

Чтобы найти частоту, просто возьмите обратную величину периода или используйте следующую формулу:

f = 1
т
= 1.44
(R1 + 2 * R2) * C1

Где f в циклах в секунду или герцах (Гц).

Например, в нестабильной схеме на рисунке 7, если R1 составляет 68 кОм, R2 - 680 кОм, а C1 - 1 мкФ, частота составляет примерно 1 Гц:

= 1,44
(68000 + 2 * 680000) * 0,000001
= 1,00 Гц

Рабочий цикл - это процент времени, в течение которого выходная мощность является высокой в ​​течение одного полного цикла.Например, если выходной сигнал высокий в течение Th секунд и низкий в течение Tl секунд, то рабочий цикл (D) будет:
D = Чт
Чт + Tl
* 100

Однако вам действительно просто нужно знать значения R1 и R2, чтобы рассчитать рабочий цикл.
D = R1 + R2
R1 + 2 * R2
* 100

C1 заряжается через R1 и R2, но разряжается только через R2, поэтому рабочий цикл будет больше 50 процентов.Однако вы можете получить рабочий цикл, очень близкий к 50%, выбрав такую ​​комбинацию резисторов для желаемой частоты, чтобы R1 было намного меньше, чем R2.

Например, если R1 составляет 68,0000 Ом, а R2 - 680,000 Ом, рабочий цикл будет примерно 52%:

D = 68000 + 680000
68000 + 2 * 680000
* 100 = 52,38%

Чем меньше R1 по сравнению с R2, тем ближе будет рабочий цикл к 50%.

Чтобы получить рабочий цикл менее 50%, подключите диод параллельно R2.

Выбор RC-компонентов для нестабильной работы
1. Сначала выберите C1.
2. Вычислите общее значение комбинации резисторов (R1 + 2 * R2), которая даст желаемую частоту.

(R1 + 2 * R2) = 1,44
f * C1

3. Выберите значение для R1 или R2 и вычислите другое значение. Например, скажем (R1 + 2 * R2) = 50 кОм, и вы выбираете резистор 10 кОм для R1. Тогда R2 должен быть резистором 20 кОм.

Для рабочего цикла, близкого к 50%, выберите значение R2, которое значительно выше, чем R1.Если R2 велико по сравнению с R1, вы можете сначала игнорировать R1 в своих расчетах. Например, предположим, что значение R2 будет в 10 раз больше R1. Используйте эту модифицированную версию приведенной выше формулы для вычисления значения R2:

R2 = 0,7
f * C1

Затем разделите результат на 10 или больше, чтобы найти значение для R1.

Для стандартных таймеров 555 используйте резисторы выдержки времени от 1 кОм до 1 МОм.

Пример нестабильной цепи

На рисунке 10 показан прямоугольный генератор 555 с частотой примерно 2 Гц и рабочим циклом примерно 50 процентов.Когда переключатель S1 SPDT находится в положении «Пуск», на выходе попеременно отображается светодиод 1 и светодиод 2. Когда S1 находится в положении «Стоп», светодиод 1 остается включенным, а светодиод 2 не светится. Рисунок 10: Полная схема генератора прямоугольных импульсов 555 с переключателем пуска / останова.

Версии с низким энергопотреблением

Стандартный 555 имеет несколько характеристик, которые нежелательны для цепей с батарейным питанием. Для него требуется минимальное рабочее напряжение 5 В и относительно высокий ток покоя. Во время выходных переходов он производит всплески тока до 100 мА.Кроме того, требования к входному смещению и пороговому току накладывают ограничение на максимальное значение резистора синхронизации, которое ограничивает максимальный временной интервал и нестабильную частоту.

КМОП-версии таймера 555 с низким энергопотреблением, такие как 7555, TLC555 и программируемый CSS555, были разработаны для повышения производительности, особенно в приложениях с батарейным питанием. Они совместимы по выводам со стандартным устройством, имеют более широкий диапазон напряжения питания (например, от 2 В до 16 В для TLC555) и требуют значительно меньшего рабочего тока.Они также способны выдавать более высокие выходные частоты в нестабильном режиме (1-2 МГц в зависимости от устройства) и значительно более длинные временные интервалы в моностабильном режиме.

Эти устройства имеют низкий выходной ток по сравнению со стандартным 555. Для нагрузок более 10–50 мА (в зависимости от устройства) вам потребуется добавить цепь повышения тока между выходом 555 и нагрузкой.

Для получения дополнительной информации

Считайте это кратким введением в таймер 555.Для получения дополнительной информации обязательно изучите лист данных производителя для конкретной детали, которую вы используете. Кроме того, как покажет быстрый поиск в Google, в сети нет недостатка в информации и проектах, посвященных этой микросхеме. Например, следующий веб-сайт предоставляет более подробную информацию как о стандартной, так и о КМОП-версиях таймера 555.
Почти два десятилетия Фил Кейн был техническим писателем в индустрии программного обеспечения и иногда писал статьи для журналов для любителей электроники.Он имеет степень бакалавра электронных технологий и информатику. Фил всю жизнь интересовался наукой, электроникой и исследованием космоса. Ему нравится конструировать и конструировать электронные устройства, и он очень хотел бы однажды увидеть хотя бы одно из этих устройств на пути к Луне или Марсу.

Таймер 555 Моностабильный, Астабильный - Калькулятор длительности выходного импульса - Онлайн-калькуляторы

Таймер 555 Моностабильный, Астабильный - Калькулятор длительности выходного импульса - Информация

555 (также известный как NE 555) - интегральная схема (микросхема), позволяющая реализовать множество функций, например.грамм. таймер или мультивибратор (генератор прямоугольных сигналов).

Таймер 555 - один из самых популярных и универсальных микросхем, когда-либо производившихся. Состоит из 23 транзисторов, 2 диодов и 16 резисторов на кремниевой пластине, размещенных в 8-контактном корпусе.

555 ma trzy tryby działania:
- моностабильный : 555 функционирует как запускаемый генератор одиночных импульсов. Приложения этого режима включают, например, схемы синхронизации, детекторы пропущенных импульсов, устранение отражений контактов переключателей, тактильные переключатели, делители частоты, системы измерения емкости, генерация сигналов с заданной шириной импульса (при стимуляции из нестабильной системы) и т. д.
- нестабильный : 555 может работать как генератор импульсов или прямоугольный сигнал. Этот режим используется для всех видов указателей поворота (со светодиодами или лампочками), для генерации акустических сигналов и т. Д. - бистабильный : 555 работает как триггер. В этом режиме работы вывод DIS не используется и конденсатор не используется. Он используется, например, для устранения эффектов отражения контактов в переключателях или в качестве элементов памяти.

Моностабильная система
Длительность выходного импульса задается одним конденсатором и одним резистором.(-9) F)

Астабильная система

В нестабильном режиме длительность высокого состояния на выходе определяется по формуле:
$$ {\ Displaystyle т_ {1} = \ пер (2) \ cdot (R1 + R2) \ cdot C} $$ длительность низкого состояния
$$ {\ Displaystyle т_ {2} = \ пер (2) \ cdot R2 \ cdot C} $$ Общее время $$ {\ displaystyle T = \ ln 2 \ cdot (R1 + 2 * R2) \ cdot C = 0,693 \ cdot (R1 + 2 * R2) \ cdot C} $$ Частота выходного сигнала определяется формулой: $$ {\ Displaystyle е = {\ гидроразрыва {1} {\ ln (2) \ cdot C \ cdot (R_ {1} + 2R_ {2})}}} $$

555 Калькулятор моностабильного и нестабильного дизайна с таймером IC | Инженер Эдж

КИПиА и электрическое проектирование

555 Калькулятор моностабильного и нестабильного дизайна с таймером IC.

Интегральная схема таймера 555 - первая и до сих пор одна из самых популярных микросхем таймера. Эта микросхема таймера работает как однократный таймер или как нестабильный мультивибратор. Микросхема 556 представляет собой двухконтурную микросхему на 55 цепей.

Выводы для DIP-пакета подключаются следующим образом:

Штифт Название Назначение
Штифт Обозначение Описание
1 ЗЕМЛЯ Опорное напряжение заземления, низкий уровень (0 В)
2 TRIG Вывод OUT становится высоким, и временной интервал начинается, когда этот вход падает ниже 1/2 напряжения CTRL (следовательно, TRIG обычно составляет 1/3 В CC, CTRL по умолчанию составляет 2/3 V CC, если CTRL установлен. оставить открытым).
3 ВЫХ На этот выход подается напряжение примерно на 1,7 В ниже + В CC или GND.
4 СБРОС Временной интервал можно сбросить, переведя этот вход на GND, но отсчет отсчета времени не начнется снова, пока RESET не поднимется выше примерно 0,7 вольт. Переопределяет TRIG, который отменяет THR.
5 УПРАВЛЕНИЕ Обеспечивает «управляющий» доступ к внутреннему делителю напряжения (по умолчанию 2/3 В, CC).
6 THR Временной интервал (OUT high) заканчивается, когда напряжение на THR больше, чем на CTRL (2/3 В CC, если CTRL открыт).
7 DIS Выход с открытым коллектором, который может разрядить конденсатор между интервалами. В фазе с выходом.
8 В CC Положительное напряжение питания, которое обычно составляет от 3 до 15 В в зависимости от изменения.

Контакт 5 также иногда называют контактом КОНТРОЛЬНОГО НАПРЯЖЕНИЯ. Подавая напряжение на вход CONTROL VOLTAGE, можно изменить временные характеристики устройства. В большинстве приложений вход КОНТРОЛЬНОГО НАПРЯЖЕНИЯ не используется. Обычно между контактом 5 и 0 В подключают конденсатор емкостью 10 нФ для предотвращения помех. Вход CONTROL VOLTAGE может использоваться для создания нестабильного мультивибратора с частотно-модулированным выходом.

Веб-страница не работает, так как JavaScript не включен.Скорее всего, вы просматриваете с помощью веб-сайта Dropbox или другой ограниченной среды браузера.

Связанный:

555 Основные сведения о таймере - нестабильный режим

Это третья часть серии статей о таймере 555. В части 1 более подробно рассказывается о выводах и о том, как работает микросхема, так что вы можете начать с нее, если еще не читали: 555 Timer Basics - Monostable Mode.

Астабильный режим таймера 555

Нестабильный режим - это то, о чем думает большинство людей, когда дело касается таймера 555.Часто, когда вы видите проект с мигающими светодиодами, это означает, что таймер 555 работает. Но есть и много других интересных приложений. Например, он также может генерировать частоты для воспроизведения звука, когда выход подключен к динамику. Его даже можно использовать как простой аналого-цифровой преобразователь (АЦП).

БОНУС: я сделал краткое руководство для этого руководства, которое вы можете загрузить и вернуться к нему позже, если не можете настроить его прямо сейчас. Он включает в себя все схемы подключения и инструкции, необходимые для начала работы.

В нестабильном режиме таймер 555 действует как генератор, генерирующий прямоугольный сигнал. Частоту волны можно регулировать, изменяя номиналы двух резисторов и конденсатора, подключенного к микросхеме. Приведенные ниже формулы расскажут вам длительность циклов включения и выключения выхода с разными резисторами и конденсаторами:

С помощью этого уравнения вы можете видеть, что увеличение значений C1 или R2 увеличит как время, в течение которого выход остается включенным, так и время, в течение которого он остается выключенным.Увеличение значения R1 только продлит время, в течение которого выход остается включенным.

Как работает нестабильный режим

  • Контакт 2 - триггер : Включает выход, когда подаваемое на него напряжение падает ниже 1/3 Vcc
  • Контакт 6 - Порог : Отключает выход, когда подаваемое на него напряжение превышает 2/3 В постоянного тока.
  • Контакт 7 - Разряд : Когда выходное напряжение низкое, он разряжает C1 на землю.

В нестабильном режиме выход постоянно включается и выключается.На схеме выше обратите внимание, что вывод порогового значения и вывод триггера подключены к C1. Это делает напряжение одинаковым на контакте триггера, пороговом контакте и C1.

В начале цикла включения / выключения низкое напряжение на C1, выводе триггера и выводе порога. Когда напряжение на контакте триггера низкое, выход включен, а контакт разряда выключен. Поскольку разрядный вывод выключен, ток может течь через резисторы R1 и R2, заряжая конденсатор C1.

Когда C1 заряжается до 2/3 В постоянного тока, выход отключается пороговым контактом.Когда выход отключается, включается разрядный штифт. Это позволяет заряду, накопленному на конденсаторе C1, стекать на землю.

Как только напряжение на C1 упадет до 1/3 В постоянного тока, триггерный вывод отключает разрядный вывод, так что C1 может снова начать зарядку.

Цепь мигающего светодиода

Чтобы наблюдать за таймером 555 в нестабильном режиме, давайте построим схему, которая использует колебательный выход таймера 555 для включения и выключения светодиода:

  • R1: 4.Резистор 7 кОм
  • R2: резистор 4,7 кОм
  • R3: резистор 1 кОм
  • C1: конденсатор 100 мкФ

Значения R1, R2 и C1 влияют на скорость мигания. Большие значения заставят светодиод мигать медленнее, а меньшие значения заставят светодиод мигать быстрее. Резистор R3 предназначен только для ограничения тока светодиода, чтобы он не перегорел. Если вы хотите настроить мигание на определенную скорость, вы можете использовать формулу в начале этой статьи, чтобы рассчитать необходимое сопротивление или емкость.

Мигающий светодиод, управляемый потенциометром

Самый простой способ наблюдать влияние сопротивления на скорость мигания - использовать потенциометр 10 кОм для R2:

.

  • R1: резистор 4,7 кОм
  • R2: потенциометр 10 кОм
  • R3: резистор 1 кОм
  • C1: конденсатор 100 мкФ

Регулировка потенциометра изменит частоту мигания светодиода.

Мигающий светодиод, управляемый фоторезистором

Вместо использования потенциометра для контроля частоты мигания попробуйте подключить фоторезистор:

  • R1: 4.Резистор 7 кОм
  • R2: Фоторезистор
  • R3: резистор 1 кОм
  • C1: конденсатор 100 мкФ

Сопротивление фоторезистора уменьшается по мере того, как на него попадает больше света, поэтому светодиод будет мигать быстрее при воздействии большего количества света.

Если вы хотите узнать больше о таймере 555, прочтите книгу "Таймер, операционный усилитель" и "Оптоэлектронные схемы и проекты" Том. 1 Автор Forrest Mims - отличный ресурс, который стоит иметь у себя на скамейке запасных. В книге много информации о таймере 555, операционных усилителях и других ИС.

Вы можете посмотреть, как работает каждая из схем в этом руководстве, в этом видео:

Если у вас есть какие-либо вопросы или проблемы с этим проектом, оставьте комментарий ниже, и я постараюсь ответить на него как можно скорее… И не забудьте подписаться, чтобы быть в курсе наших последних статей!


Схема тестирования ИС таймера 555 и ее работа

Введение

ИС таймера 555 - одна из самых популярных и наиболее часто используемых интегральных схем.Он выполняет множество задач синхронизации в электронных схемах, и существует огромный список экспериментов, которые могут быть выполнены с 555 IC. Именно поэтому он очень популярен среди любителей электроники.

Но перед использованием микросхемы таймера 555 вы должны проверить ее, т.е. правильно ли она работает или нет. Итак, в этом проекте я разработал простую схему, которую можно использовать в качестве схемы тестирования микросхемы таймера 555 и определить, работает ли микросхема 555 или нет.

Если вы работаете с микросхемой таймера 555, прочтите это руководство для начинающих по микросхеме таймера 555 .

Краткое описание микросхемы таймера 555

Я не буду вдаваться в подробности об микросхеме таймера 555, но несколько важных вещей, которые вам понадобятся, прежде чем понять, как работает схема тестирования микросхемы таймера 555. Первое, что важно, это то, что микросхема 555 доступна в 8-контактном корпусе Dual-in-line Package (DIP) (или, по крайней мере, это тот, который я буду использовать в этом проекте).

Вторая важная особенность микросхемы таймера 555 заключается в том, что она имеет три режима работы: нестабильный, моностабильный и бистабильный.Схема, реализованная в этом проекте, в основном представляет собой нестабильный режим работы микросхемы таймера 555.

Принцип

Эту простую схему тестирования ИС 555 можно использовать для тестирования всей коллекции ИС таймера 555. Итак, прежде чем использовать вашу ИС в каком-либо проекте, убедитесь, что ваша ИС хороша или плоха, протестировав ее. Это можно сделать, настроив ИС на работу в качестве генератора, то есть 555 настроен в нестабильном режиме работы.

Схема тестера 555 быстро сообщит вам, работает таймер или нет.Важной особенностью этой схемы является то, что она сообщит, что таймер 555 закорочен или не колеблется.

Схема тестирования простой микросхемы таймера 555

Принципиальная схема тестовой схемы 555 показана на изображении ниже.

Необходимые компоненты


  • 555 IC (ИС в стадии тестирования)
  • 8-контактный держатель IC
  • 2 резистора 10 кОм
  • 2 резистора 1 кОм
  • 47 мкФ конденсатор (электролитический)
  • Конденсатор 01 мкФ (керамический диск)
  • 2 светодиода
  • Блок питания 12 В
  • Мини-макетная плата
  • Соединительные провода

Схема схемы

Как упоминалось ранее, я собираюсь использовать микросхему 555 в нестабильном режиме работы. Если вы знакомы с этим режимом, то можете легко спроектировать схему самостоятельно.

Сначала подключите контакты 4 (сброс) и 8 (VCC) к источнику питания +12 В, а контакт 1 (GND) к GND. Короткие контакты 2 (TRIG) и 6 (THRESHOLD). Теперь подключите резистор 10 кОм между VCC и контактом 7 (РАЗРЯД).Этот резистор будет называться R1.

Также подключите еще один резистор 10 кОм между контактом 7 и контактом 6. Этот резистор будет называться R2. Конденсатор 47 мкФ (здесь и далее называемый C1) подключен между контактом 2 и GND.

Дополнительное соединение - это подключение конденсатора 0,01 мкФ между контактом 5 (CONTROL) и GND. Наконец, подключите два светодиода, как показано на принципиальной схеме, к контакту 3 (OUT) микросхемы таймера 555.

Как проверить микросхему таймера 555?

Прежде всего, очень осторожно вставьте микросхему в гнездо (если используется), чтобы ни один вывод таймера 555 не получил повреждений.Теперь, чтобы увидеть результат, включите питание. Если ваш таймер 555 работает правильно, то оба светодиода (в моем случае красные светодиоды) будут гореть поочередно. Если какой-либо из светодиодов не горит или оба светодиода не горят, это означает, что ваша микросхема таймера 555 неисправна.

Работа схемы тестера микросхемы таймера 555

В этой схеме я использовал микросхему 555 в качестве нестабильного мультивибратора, и при подаче питания на схему светодиоды начнут мигать, что означает, что микросхема работает. Частоту мигания светодиодов можно изменить, увеличивая или уменьшая номиналы резистора R1 и R2 и конденсатора C1.

Вы можете рассчитать продолжительность времени с помощью формул, приведенных ниже.

Время включения (HIGH) в секундах = 0,693 * (R1 + R2) * C1
Время выключения (LOW) в секундах = 0,693 * R2 * C1
Общий период времени в секундах = 0,693 * (R1 + 2R2) * C1
Частота = 1,44 / ((R1 + 2R2) * C1)

Согласно нашей схеме, R1 = 10 кОм, R2 = 10 кОм и C1 = 47 мкФ. Если вы подставите эти значения в приведенные выше уравнения, вы получите следующие результаты.

Частота = 1,023 Гц
Время включения = 0.651 секунда
Время выключения = 0,326 секунды
Период времени = 0,977 секунды

Вы можете увидеть это в следующем видео.

Теперь приступим к работе, как только будет подано питание, С1 начнет заряжаться через R1 и R2. Когда напряжение на C1 поднимается выше 2/3 напряжения питания, внутренний триггер переключается. В результате на контакте 7 становится низкий уровень, и С1 начинает разряжаться.

Когда напряжение на C1 падает ниже 1/3 напряжения питания, внутренний триггер сбрасывается, и на контакте 7 устанавливается высокий уровень.C1 снова начинает заряжаться. Все это произойдет только тогда, когда ваша ИМС будет в хорошем состоянии. В зависимости от времени зарядки и разрядки конденсатора (установленного R1, R2 и C1) выходная мощность будет ВЫСОКОЙ или НИЗКОЙ, а светодиоды будут мигать соответственно. Из этих наблюдений можно сделать вывод, что микросхема таймера 555 неисправна или нет.

Связанное сообщение: Сенсорный выключатель цепи включения и выключения

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
