Номинальная отключающая способность кa ac: что это такое и на что оно влияет

4,5кА, 6кА, 10кА. Что выбрать?

У модульных аппаратов (автоматических выключателей, диф. автоматов, УЗО) со схожими свойствами, даже у одного производителя, может значительно отличаться цена. Если внимательно сравнить устройства, то можно заметить одно отличие, которое указывается в прямоугольной рамке. Это отключающая способность.  Именно это значение может значительно увеличить стоимость аппарата.

Отключающая способность. Теория.

Отключающая способность – это максимальный ток КЗ (короткого замыкания), при котором аппарат способен отключить нагрузку и при этом остаться работоспособным (продолжить выполнять функции защиты). Если ток КЗ будет больше отсекающей способности, то аппарат наверняка выйдет из строя вплоть до полного разрушения, при этом НЕ выполнит свои защитные функции. Величина указывается в амперах (единица силы тока).  На белорусском рынке наиболее распространенные значения 4,5кА, 6кА, 10кА.

Данный параметр регулируется двумя международными стандартами:

IEC/EN 60898-1 — для бытовых серий.

IEC/EN 60947-2 — для промышленных серий.

Разницу между стандартами смотрите в таблице:

В указанных нормативах можно встретить следующие значения:

Icn – это номинальная сила тока КЗ, при которой автомат может отключиться многократно (не меньше 2 раз). Значение указывается в амперах в прямоугольной рамке на лицевой части аппарата. Это характеристика исключительно для бытовых серий (стандарт EN 60898-1)

Icu — Предельная (максимальная) отключающая способность. Согласно требованиям стандарта, ток с данной характеристикой должен отключиться дважды (трижды, уже не обязан). Если ток окажется выше указанного значения, то аппарат не сможет отключить контактную группу, создав при этом серьезную аварию. Это основная характеристика для промышленного стандарта EN 60947-2. На предельную отключающую способность может влиять количество полюсов автомата (у полноценного двухполюсного автомата (2P) отсекающая способность чуть больше, чем у однополюсного, но не у 1P+N).

Ics – рабочая (отключающая) способность. Ток, который обязан аппарат отключить трижды и при этом полностью сохранить все свои рабочие параметры. Чем выше значение Ics, тем более высокие значения токов КЗ выключатель может отключать. Часто Ics выражается в процентном соотношении Icu. Причем коммутационная способность зависит от напряжения сети, чем больше напряжение, тем меньше отключающая способность.

Для аппаратов 6кА и выше, производители часто указывают всю информацию на корпусе аппарата (стандарты, рабочее напряжение, подробные характеристики отключающей способности). В бюджетных версиях (4,5кА) подробная информация редкость, и всё обходится стандартным Icn.

Рекомендую запомнить, изучить и понять выше указанные значения.

4,5кА, 6кА, 10кА. Что выбрать?

Что касается правильного выбора, если делать грамотно, то нужно знать (измерять) ток короткого замыкания.  Узнав данный параметр можно подобрать оптимальный вариант, с достаточным запасом прочности. При этом основное применяемое правило:

Отключающая способность аппарата должна быть НЕ ниже тока короткого замыкания (КЗ).

Очень часто можно столкнуться с отсутствием информации о токе короткого замыкания объекта (нет проекта или нет возможности измерить ток КЗ). В этом случае можно отталкиваться от следующего: чем лучше электропроводка (медный кабель, большие сечения жил) и ближе к источнику питания (трансформатору подстанции), тем выше отключающая способность должна быть (в пределах разумного конечно).

Следует учитывать, что КЗ всегда вещь относительная, и на 100% вам никто не скажет, каково реальное значение будет наверняка, можно только предположить. Поэтому, не смотря на то, что «в быту», в большинстве случаев, ток КЗ не превышает 3кА , нижний рекомендуемый порог для использования не ниже 4,5кА.

Существует ГОСТ 32396-2013, где указаны рекомендуемые значения отключающей способности для вводно распределительных устройств жилых и общественных зданий:

Для бытового применения распространены следующие значения:

4,5кА.  Исключительно бюджетная «модулька». 80% рынка за китайскими производителями. Европейские заводы производят такие аппараты для третьих стран. Рынок ЕC, для такой продукции, закрыт (есть нюансы, но это не смысл данной темы). Если остановитесь на этом варианте, то рекомендую на вводе (в щите учёта или этажном щите) устанавливать автоматический автомат(ы) с отсекающей способностью 10кА. Этим вы серьезно перестрахуете всю установку, если с КЗ, что-то пойдёт не так.

6кА. Это основная линейка аппаратов у европейских производителей. Самый оптимальный вариант для бытового использования (квартира, загородный дом). Отличное соотношение ЦЕНА-КАЧЕСТВО. Этой характеристики достаточно для разных нештатных ситуаций и должно хватить на весь срок эксплуатации щита.

10кА. Это уже предельная величина для бытовой модульной автоматики, всё что выше, будет уже значительно дороже. Данный стандарт почти у всех производителей соответствует двум стандартам: EN 60898-1 и EN 60947-2. Применяется для бытового и для промышленного использования. Если хотите максимальную надёжность и позволяет бюджет, то можно использовать этот вариант.

На нашем рынке, можно встретить версии автоматических выключателей и УЗО с отключающей способностью 3кА, но это уже пережиток прошлого, даже для наших стандартов. 15кА и выше, это уже серьезные серии и в быту не используются.

Если исходить из моей практики, то очевидно, что 6кА это самый оптимальный вариант. 10кА — для тех, у кого не ограничен бюджет щита. Хотя у некоторых производителей не слишком высокая цена в этом сегменте (Eaton, Shrack). 4,5кА, я стараюсь не применять. Использую только в единичных (слишком бюджетных) случаях, где я уверен, что ток КЗ очень мал.

Чтобы прикинуть экономическую целесобразность, возьмите на заметку: у большинства аппаратов защиты срок эксплуатации составляет 10-15 лет. При штатной работе срок службы может быть больше, и достигать 25 лет. После 25 лет параметры защитной аппаратуры вряд-ли будут соответствовать техническим требованиям.

И напоследок, еще очень простое моё правило, которое возможно поможет определиться с выбором:

чем дороже и выше значимость объекта  (участка цепи), тем выше отключающая способность должна быть. А уж насколько дорого ваше имущество, решать только вам.

отключающая способность автомата * Удобный дом

Номинальная наибольшая отключающая способность автомата

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз. Сила тока короткого замыкания (КЗ) при которой автомат сможет отключится и есть параметр отключающей способности. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. По существу, согласно правил этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn.

Коротко говоря, Icn – это сила тока КЗ при которой автомат может отключится многократно. Не потеряв при этом работоспособность.  Само собой разумеется, промаркирована она в единицах силы тока – амперах. Как правило, на бытовом модульном автомате маркировка силы тока указывается в прямоугольной рамке. Как водится, бытовые автоматы имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA).

Предельная (максимальная) наибольшая отключающая способность Icu

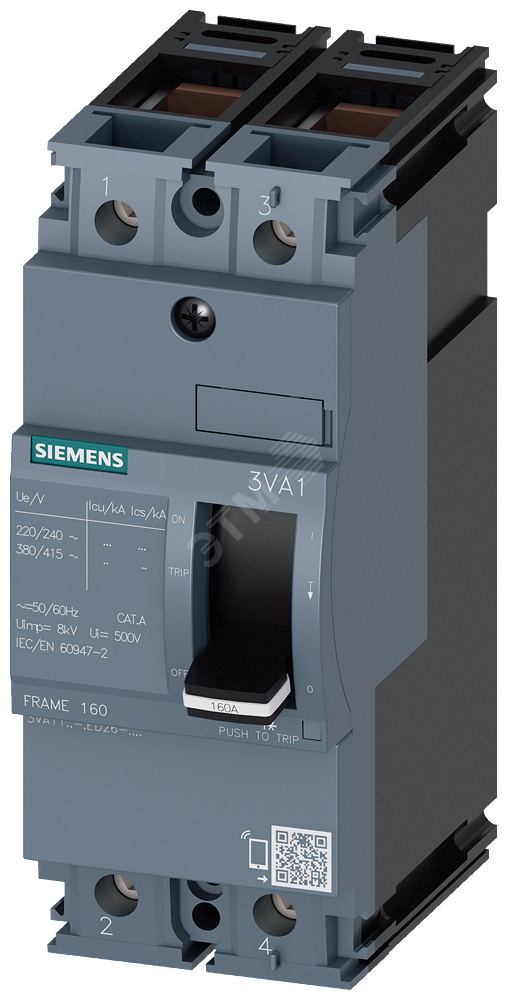

Промышленные серии автоматов промаркированы по стандарту IEC/EN 60947-2. Международный стандарт под названием “Аппаратура распределения и управления низковольтная Часть 2 Автоматические выключатели”. В сущности, по этому стандарту на автомате указывается маркировка Icu. По сути, Icu (capacity ultimate) – предельная способность автоматического выключателя. Грубо говоря, предельная наибольшая отключающая способность – это ток КЗ при котором автомат должен отключиться дважды. И при этом не выйти из строя. Естественно, предельная отключающая способность автомата будет всегда больше номинальной отключающей способности того же автомата.

Рабочая наибольшая отключающая способность

И кроме того, на корпусе автомата могут указать Ics (capacity service). Ics – рабочая (отключающая) способность. То есть такая сила тока КЗ, при которой автомат должен отключиться трижды и остаться работоспособным. Иногда рабочая отключающая способность указывается в процентном соотношении от предельной отключающей способности.

Выбор отключающей способности автоматического выключателя

Причем, коммутационная способность зависит от напряжения сети, в которой применяется автомат. При меньшем напряжении коммутационная способность автомата будет выше. Соответственно, при большем напряжении, у того же автомата, способность будет меньше.

На первый взгляд, стоит выбирать автоматы с наибольшей отключающей способностью. Несомненно, чем коммутационная способность больше, тем более вероятность выживания автоматического выключателя. Однако, цена автоматов с высокой отключающей способностью ощутимо дороже. Учитывая что покупать автоматические выключатели приходится не в единственном экземпляре, стоит минимизировать расходы.

Безусловно, автоматы на 6000A оптимальный вариант в бытовых условиях. Поскольку в быту обычно не бывает высоких токов короткого замыкания. Однако, трансформаторная подстанция может располагаться близко к потребителю электроэнергии. В итоге сила тока короткого замыкания в сети будет иметь высокие параметры. В этом случае устанавливают автоматы на 10000A. Для небольших производственных цехов подойдут автоматы с отключающей способностью 10000A, 25000A. Однако, все это предположительные высказывания не точны. Вне сомнения, для более точного подбора автомата нужно измерять предполагаемый ток короткого замыкания.

Вы можете прочитать статьи на похожие темы в рубрике – Автоматизация и защита

Ваш Удобный дом

Также рекомендуем прочитать

Автомат c40 — характеристики, маркировка, применение, бренд, цена

Автоматический выключатель – автомат c40 служит для защиты электрической линии от короткого замыкания и токов перегрузки. Вдобавок ко всему прочему, он является коммутационным аппаратом, то-есть им можно включать и отключать нагрузку

Как правило, цена на автомат c20 складывается из его характеристик, количества полюсов и “раскручености” бренда. Как можно увидеть, перейдя по ссылке, цены на автоматы C20 одного бренда и с одинаковым количеством полюсов различаются, в зависимости от коммутационной отключающей способности автомата.











Содержание

Модульный автомат C40

В этой статье рассматривается модульный автомат C40. Модульным автомат называется  из-за того, что каждый его полюс – это отдельный стандартный модуль.  По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Как правило, ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. Например, у ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.

В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Однако, они все равно измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.

Как обычно, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.

В принципе, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. В свою очередь, бытовые серии автоматов изготавливаются на ток до 63 ампер.

Общие характеристики автоматического выключателя c40, их маркировка

При любом количестве полюсов автомат c40 имеет следующие  общие характеристики: номинальный ток, коммутационная способность, класс токоограничения. Кроме того, значение этих характеристик промаркированы на автоматическом выключателе.

Номинальный ток автомата c40

Номинальный ток In автомата c40 равен 40 амперам. То есть, автомат может длительное время не отключаясь  пропускать через себя ток силой 40 ампер, или меньше, при средней температуре 30°C. Однако, стоит учитывать температурные изменения. С одной стороны, при снижении температуры номинальный ток будет увеличиваться. С другой стороны, в случае увеличения температуры номинальный ток будет снижаться.

Коммутационная или отключающая способность автомата c40

Коммутационная или номинальная отключающая способность  Icn – это возможность автомата отключатся при токе короткого замыкания (КЗ) определенной силы. Естественно, автоматический выключатель должен при отключении остаться работоспособным. Как правило, маркировка силы тока указана в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA). На некоторых сериях может указываться без рамки.

На промышленных сериях автоматов может быть обозначена также Icu (capacity ultimate) – предельная способность. Грубо говоря, предельная отключающая способность – это сила тока КЗ при которой автомат должен отключиться дважды и не выйти из строя. И кроме того, может быть нанесена маркировка Ics (capacity service) – рабочая (отключающая) способность – сила тока КЗ при которой автомат должен отключиться трижды и остаться работоспособным. Иногда Ics показана в процентном соотношении от Icu.

Кстати, коммутационная способность зависит от напряжения сети, в которой применяется автомат. При меньшем напряжении коммутационная способность автомата C40 будет выше. Соответственно, при большем напряжении, у того же автомата, способность будет меньше. Чем коммутационная способность больше, тем автомат качественней и дороже.

Класс токоограничения автомата c40

По определению, во время короткого замыкания автомат отключается, разрывая контакты. Натурально, ток короткого замыкания может достигать несколько тысяч ампер. Понятное дело, между контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, данное обстоятельство может привести к выходу автомата из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится она с помощью дугогасительной камеры.

Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Соответственно, существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-6 миллисекунд (0,003-0,006 секунды). В свою очередь, при втором классе гашение дуги происходит за 10 миллисекунд (0,01 секунды). На первый класс ограничение не установлены и гашение происходит более, чем 10 миллисекунд.

Маркировка класса токоограничения нанесена на автомат в виде квадратной  рамки с цифрами 3 или 2. По обыкновению, она расположена под прямоугольной рамкой коммутационной способности или рядом с ней. В частности, если маркировки нет, то это автомат с первым классом токоограничения.

Времятоковые характеристики электромагнитного и теплового расцепителей  автомата C40

Каждый автомат имеет два расцепителя – тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока). По сути, при помощи этих расцепителей происходит автоматическое отключение. По замыслу, тепловой расцепитель отключает автомат при длительном превышении мощности на участке сети, защищенного этим автоматом. С другой стороны, электромагнитный расцепитель отключает автомат при коротком замыкании. Однако, может быть и наоборот. Такое может произойти при установке автомата, с неверно подобранными характеристиками. Параметры силы тока, при котором происходит отключение, и времени, за которое отключение происходит, называются времятоковыми характеристиками автомата.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C40 промаркированы на автомате в виде буквы C. Соответственно, эта буква изображена перед числом, обозначающим  номинальный ток. Например, в данном случае перед числом 40.

Времятоковые характеристики теплового расцепителя для автомата c40

Несомненно, чем больше мощность нагрузки подключеной к автомату, тем больше сила тока проходящая через автомат. Соответственно, слишком большая сила тока способна повредить кабель, идущий от автомата к  электроприбору. Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.

Времятоковые характеристики теплового расцепителя для автомата c40 составляют интервал от 1,13 In до 1,45 In. Строго говоря, при прохождении через тепловой расцепитель автомата C40 тока, равному 1,13 от номинального, он выключится за время, равное или более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.

Так или иначе, автомат c40 выключится тепловым расцепителем в течении часа или более при токе 45,2 Ампер (1,13 × 40A = 45,2A). И выключится за время менее часа при токе 58 Ампер (1,45 × 40A =58A).

При повышении силы тока более 58 Ампер время отключения автомата будет уменьшаться. Наконец, если сила тока достигнет значений  достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.

Времятоковые характеристики электромагнитного расцепителя автомата C40

Автомат C40 будет отключаться электромагнитным расцепителем, когда сила тока, протекающая через автомат, станет в пять раз больше номинального тока автомата. Одновременно, время отключения составит более 0,1 секунды. При токе, превышающий номинальный в десять раз, автомат отключится за 0,1 секунды или менее.

При силе тока (40×5=200) 200 Ампер автомат c40 отключится за время более 0,1 секунды. Таким образом, когда сила тока достигнет (40×10=400) 400 Ампер – за 0,1 секунды или еще быстрее.

Сечение кабеля для автомата c40

Сечение кабеля для автомата c40 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c40 более, чем час времени может протекать ток 45,2 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 10 мм² меди. Кабель с медными жилами сечением 10 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 55 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат c40, примерно, в течении часа может протекать ток 58 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 10 мм². Очевидно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c40 сечение его должно составлять 16 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Другие характеристики для одно-1p(п) двух-2p(п) трех-3p(п) и четырехполюсного 4p(п) автомата c40

Некоторые характеристики автомата c40 изменяются в зависимости от количества фаз сети, в которой используется автомат. Точнее, изменяется номинальная напряжение и мощность подключаемой к автомату нагрузки.

Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C40,  характеристики будут иметь свои определенные значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C40, эти характеристики будут другими. Разумеется, изменяется также схема подключения автомата.

Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети. Трехполюсные и четырехполюсные используются в трехфазной сети.

Бывает, что двухполюсные автоматы используются в двухфазной сети. Однако, в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительного трансформатора.

Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевой оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.

По сути, существуют две разновидности двухполюсных автоматов – 2п и 1п+n. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса имеют защиту.

Двухполюсные 1п+n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных. Иначе говоря, полюс размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты.  Контакты размыкаются с помощью механического привода при отключении автомата, размыкающего фазный проводник. Другими словами, полюс n защиты не имеет.

Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов, а автоматы 3п+n из трех однополюсных автоматов и однополюсного рубильника.

Номинальное напряжение автоматического выключателя C40

Во-первых, для автомата C40 на корпусе промаркировано Ue номинальное напряжение. Иначе говоря, такое напряжение при котором автомат длительно может пропускать через себя номинальный ток. Так, для однополюсных и двухполюсных автоматов оно обычно составляет 230 – 400 вольт. В свою очередь, для трехполюсных и четырехполюсных 400 вольт. Во-вторых, может быть промаркировано максимальное Umax и минимальное Umin напряжение при котором автомат сохраняет работоспособность. В-третьих, Ui номинальное напряжение изоляции.

Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с немного другим устройством и маркировкой в виде прямой линии -.

Иногда на автомате указывается номинальное импульсное выдерживаемое напряжение Uimp в КилоВольтах. То есть, пиковое значение импульсного (чрезвычайно кратковременного) напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений при определенных условиях.

Мощность нагрузки (На сколько киловатт автомат C40?)

Итак, мощность нагрузки автоматического выключателя c40 зависит от количества фаз сети. Очевидно, что в трехфазной сети к автомату можно подключить нагрузку большей мощности чем в однофазной.

Как полагается, однополюсный и двухполюсные автоматы c40 предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P=U×I, можно определить мощность нагрузки, которую можно подключить к автомату. P=220×40=8800 Ватт. P=230×40=9200 Ватт.

Мощность нагрузки для однополюсного и двухполюсного автоматов c40 равна 8800 – 9200 Ватт. Безусловно, лучше ограничить мощность подключенного к автомату c40 электроприбора в однофазной сети до 8,5 КилоВатт. Это позволит не перегревать кабель и не вызывать частое отключение автомата. Тем более, что ни говори, напряжение в сети обычно понижено. По новому госту напряжение однофазной сети должно быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус  10% или ниже и  намного реже плюс.

Как принято, трехполюсные и четырехполюсные автоматы предназначены для трехфазной сети. Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P=U×I, таким образом, выясняем что мощность нагрузки для трех- и четырехполюсных автоматов c40 15200 – 16000 Ватт. Определенно, как и для однофазной сети лучше взять нижний предел. Соответственно, ограничить мощность электроприемника, подключенного к автомату C40 в трехфазной сети, до 15 КилоВатт.

Где применяется автомат c40

Само собой, в быту автомат C40 чаще всего применяется как вводной, до счетчика. Естественно, если выделенная мощность составляет 8,5кВт для однофазной сети или 15кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.

Однополюсные и двухполюсные автоматы c40 могут быть применены как автоматы на отдельный электроприбор мощностью около 8,5килоВатт. Безусловно, только если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c40 также могут применяться для отдельного электроприемника мощностью 15КилоВатт.

Строго говоря, автомат c40 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок.  С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.

Схема подключения автомата c40

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

Без всякого сомнения, автомат c40 используется в быту чаще всего в качестве вводного. Так, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 40 ампер. На выше расположенной схеме показано использование однополюсного автоматического выключателя C40 в качестве вводного автомата.

На данной схеме показано применение автомата c40 для отдельной цепи. Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата, для селективности по тепловой нагрузке. К тому же, счетчик электроэнергии должен быть рассчитан на номинальный ток не меньший, чем у вводного автомата.

Бренд – Компания производитель. Купить автоматический выключатель C40. Цена автомата c40

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Как водится, модульные автоматы отечественных компаний сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Среди отечественных  производителей выделяется КЭАЗ. Факт, они действительно сами производят в России автоматы в литом корпусе. Модульные автоматы, как и все, заказывают в Китае. Но заказать производство товара и проконтролировать его качество тоже можно по разному. Их познание в практическом производстве автоматов дает надежду на более высокий уровень в этом плане.

УЗО и дополнительные приспособления для автомата C40

Выбирая автоматичекий выключатель, не стоит рассматривать его отдельно от других компонентов электрощита. Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Так, применяя зарубежные автоматические выключатели промышленных серий, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К огорчению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен. По чести говоря, бытовые серии зарубежных брендов тоже не предназначены для совместного использования с дополнительными устройствами.

Автомат c40 Выбор производителя

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Как водится, все бренды стараются по возможности сэкономить и удешевить свою продукцию. Само собой, ABB не исключение. Но в пользу выбора именно этой компании говорит то, что они наименее подвержены этой тенденции. Например, в сериях их продукции вообще нет электронных УЗО. А как известно, электромеханическое УЗО лучше электронного тем, что защищает от удара током даже при обрыве нуля и пониженном напряжении. Несомненно, автоматы и сопутствующие им аксессуары этой фирмы удобны для монтажа и отличаются разнообразием. Также у них неплохо развита логистика. Другими словами, если чего то нет на местном складе в данный момент, всегда можно заказать с другого склада.

Безусловно, Schneider Electric и Legrand тоже имеют в ассортименте аппараты не уступающие по качеству ABB. Причем, многим людям удобнее использовать в монтаже продукцию этих компаний. Это дело личных предпочтений и привычки.

К сожалению, такие компании как Siemens, Hager, GE, часто не представлены на отечественном рынке в своем полном ассортименте. Вероятно, можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Без сомнения, речь идет только о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. В сущности, бытовые серии разных зарубежных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C40 – цена и где купить

Как правило, цена автомата c40 складывается из его характеристик, количества полюсов и “раскручености” бренда.

Узнать цену или купить автоматический выключатель c40 можно, перейдя по нижеприведенным ссылкам. Как можно увидеть, цены на автоматы C40 одного бренда и с одинаковым количеством полюсов различаются, в зависимости от коммутационной отключающей способности автомата.

Однополюсный автомат C40

Двухполюсный автомат C40

Трехполюсный автомат C40

Четырехполюсный автомат C40



Рекомендуем прочитать



Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…



Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…



Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…



Ваш Удобный дом

Автоматические выключатели с номинальной отключающей способностью 6 кА (2011)

Сегодня в практике проектирования систем электроснабжения все большее применение находят автоматические выключатели с номинальной отключающей способностью 6 кА. Тому есть объяснимые причины: во-первых, возрастающие нагрузки в электрических сетях и, во-вторых, регламентируемое ГОСТ требование использовать такие выключатели в качестве вводных на линиях с номинальными токами до 63 А включительно. Немаловажен и тот факт, что по стоимости выключатели с номинальной отключающей способностью 6 кА выгоднее, чем выключатели со значением данной характеристики, равным 10 кА, которые часто ставятся на ввод.

Крупные европейские и российские бренды уже вывели на рынок автоматические выключатели с номинальной отключающей способностью 6 кА. Поскольку ассортимент этой группы автоматов активно расширяется, у конечных потребителей возникает немало вопросов, касающихся ее свойств и характеристик. Поэтому Группа компаний IEK провела сравнительный анализ изделий производства известных в России торговых марок: ABB, Schneider, IEK и Legrand. Вся информация была собрана из открытых источников — каталогов, справочников по продукции, технических статей.

Конструкция

На первом этапе сравнительного анализа изучалась конструкция автоматических выключателей. Все они показали готовность к коммутации повышенных токов короткого замыкания до 6 кА включительно (табл. 1). На это указывает увеличенная дугогасительная камера (12-13 пластин), позволяющая разбивать дугу на большее количество мелких составляющих и быстрее ее гасить, а также наличие защиты от прожигания корпуса электрической дугой. Все образцы имеют корпус из не поддерживающего горение пластика. Отдельно стоит отметить наличие у выключателя ВА47-60 IEK® двойной искрогасящей решетки выхлопа, что является дополнительным фактором, повышающим ресурс работы выключателя.

Технические характеристики и эксплуатационные параметры

На втором этапе сравнительного анализа рассматривались технические характеристики и эксплуатационные параметры автоматических выключателей. В результате сформировались три составляющих анализа:сравнительная таблица техническиххарактеристик (табл. 2), сопоставление показателей рассеиваемой мощности (рис. 1) и анализ зависимости номинального тока от изменения окружающей среды (рис. 2). К сожалению, в открытом доступе не удалось найти информацию по рассеиваемой мощности и влиянию температуры окружающей среды на участвующие в обзоре автоматические выключатели Schneider iC60NActi9.

Рис. 1. График рассеиваемой мощности автоматических выключателей

Рис. 2. Зависимость номинального тока от изменения температуры
окружающей среды автоматических выключателей IEK®, ABB, Legrand

Показатели рассеиваемой мощности рассматриваемых автоматических выключателей по наиболее применяемым номинальным токам находятся в схожем диапазоне, показывая хорошие результаты, удовлетворяющие требованиям ГОСТ.

Различия значений номинальных токов при температурах, отличных от 30 °C, у рассматриваемых автоматических выключателей минимальны и находятся в среднем в одном диапазоне.

Анализ технических характеристик показывает, что среди всех рассматриваемых выключателей с номинальной отключающей способностью 6 кА ВА47-60 IEK® демонстрирует наибольшую приспособленность к эксплуатации в условиях низких температур.

Подводя итоги, можно сделать вывод, что все рассмотренные автоматические выключатели обладают высоким уровнем потребительских характеристик, имеют надежную конструкцию, хорошие показатели по рассеиваемой мощности и стабильность работы при различной температуре окружающей среды.

При выборе аппаратов под конкретные проектные решения следует учитывать не только технические характеристики автоматических выключателей, но и условия эксплуатации, в которых планируется их применять.

Таблица 1

Наименование параметра	ABB (S200)	Schneider (iC60N (Acti9))	IEK (ВА47-60)	Legrand (DX)
Номинальный ток In, А	0,5-63	0,5-63	со 6 — 6	ян.63
Номинальное напряжение частотой 50 Гц, В	230/400	230/400	230/400	230/400
Механическая износостойкость, циклов В-О, не менее	20 000	20 000	20 000	20 000
Максимальное сечение присоеди няемых проводов, мм2	25	25	25	25
Степень защиты выключателя	IP20	IP20	IP20	IP20
Класс токоограничения	3	3	3	3
Диапазон рабочих температур, °C (температура окружающей среды)	-80	-105	4 о 5 0	-65

* Присутствует функционально замещающий конструктивный элемент.

Таблица 2

Элемент конструкции	ABB (S201)	Schneider (iC60N (Acti9))	IEK (ВА47-60)	Legrand (DX)
Электромагнитный расцепитель	+	+	+	+
Биметаллическая пластина	+	+	+	+
Касание подвижного контакта дугоотводящей пластины при размыкании	+	-	+	-
Дугогасительная камера (число пластин)	13	12	13	13
Защита корпуса выключателя от прожигания электрической дугой	+	+	+	+
Насечки на клеммных зажимах для фиксации провода	+	+	+	+
Искрогасящая решетка выхлопа	-	+*	двойная	+*
Пластик корпуса не поддерживает горение	+	+	+	+

Описание параметра «Номинальная рабочая отключающая способность, Ics (ГОСТ Р 50030.2)»

Номинальная наибольшая отключающая способность (I_cn) определяет отключающую способность автоматического выключателя во время короткого замыкания (в амперах или килоамперах) при возможном доступе к устройству необученного персонала (бытовое применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50345-2010

Номинальная предельная наибольшая отключающая способность (I_cu) определяет отключающую способность автоматического выключателя во время короткого замыкания (в килоамперах) при возможном доступе к устройству обученных и квалифицированных лиц (промышленное применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50030.2-2010



Согласно ГОСТ Р 50345-2010 (МЭК 60898-1:2003)

Номинальная наибольшая отключающая способность (I_cn) — это значение предельной наибольшей отключающей способности, указанное для выключателя изготовителем.

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой предписанные условия, соответствующие указанному циклу испытаний, не предусматривают способности выключателя проводить в течение условного времени ток, равный 0,85 тока нерасцепления.

Выключатель с указанной номинальной наибольшей отключающей способностью (I_cn) имеет соответствующую ей рабочую наибольшую отключающую способность (I_cs).

Соотношение между рабочей (I_cs) и номинальной (I_cn) наибольшими отключающими способностями (коэффициент К)

Icn,A	К
до 6000 включительно	1,00
св. 6000 до 10000 включительно	0,751)
св. 10000	0,52)
1)Минимальное значение Ics = 6000 А 2)Минимальное значение Ics = 7500 А.



Согласно ГОСТ Р 50030.2-2010 (МЭК 60947-2: 2006)

Номинальная предельная наибольшая отключающая способность (I_cu) — это значение предельной наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах (действующее значение периодической составляющей в случае переменного тока).

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой согласно предписанным условиям в соответствии с установленным циклом испытаний не предполагают способности данного выключателя длительно проводить свой номинальный ток.

Номинальная рабочая наибольшая отключающая способность (I_cs) — это значение рабочей наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах, соответствующее одному из определенных процентных значений номинальной предельной наибольшей отключающей способности согласно таблице (см.ниже), округленному до ближайшего целого числа. Она может быть выражена в процентах от I_cu (например, I_cs = 25 % I_cu).
С другой стороны, когда номинальная рабочая наибольшая отключающая способность равна номинальному кратковременно выдерживаемому току, она может быть задана значением в килоамперах при условии, что она не ниже минимума по таблице (см.ниже).
Если I_cu превышает 200 кА для категории применения А или 100 кА для категории применения В, изготовитель может указать значение I_cs, равное 50 кА.

Таблица  — стандартные соотношения между I_cs и I_cu в процентах от I_cu

Категория применения А	Категория применения B
20%	—
50%	50%
75%	75%
100%	100%



Основные характеристики автоматического выключателя — Руководство по устройству электроустановок

Основными характеристиками автоматического выключателя являются:

• номинальное напряжение Ue;
• номинальный ток In;
• диапазоны регулировки уровней тока отключения для защиты от перегрузки Ir ^[1] или Irth ^[1] и защиты от короткого замыкания
  Im ^[1] ;
• отключающая способность при коротком замыкании (Icu – для промышленных автоматических выключателей и Icn – для бытовых автоматических выключателей).

Номинальное рабочее напряжение (Ue)

Это то напряжение, при котором данный выключатель работает в нормальных условиях.

Для автоматического выключателя устанавливаются и другие значения напряжения, соответствующие импульсным перенапряжениям (см. подраздел Другие характеристики автоматического выключателя).

Номинальный ток (In)

Это – максимальная величина тока, который автоматический выключатель, снабженный специальным отключающим реле максимального тока, может проводить бесконечно долго при температуре окружающей среды, оговоренной изготовителем, без превышения установленных значений максимальной температуры токоведущих частей.

Пример
Автоматический выключатель с номинальным током In = 125 А при температуре окружающей среды 40 °C, оснащенный отключающим реле максимального тока, откалиброванного соответствующим образом (настроенным на ток 125 А). Этот же автоматический выключатель может использоваться при более высоких температурах окружающей среды, но за счет занижения номинальных параметров. Например, при окружающей температуре 50 °C этот выключатель сможет проводить бесконечно долго 117 А, а при 60 °C – лишь 109 А при соблюдении установленных требований по допустимой температуре.

Уменьшение номинального тока автоматического выключателя производится путем уменьшения уставки его теплового реле. Использование электронного расцепителя, который может работать при высоких температурах, обеспечивают возможность эксплуатации автоматических выключателей (с пониженными уставками по току) при окружающей температуре 60 °С
или даже 70 °С.

Примечание: в автоматических выключателях, соответствующих стандарту МЭК 60947-2, ток In равен обычно Iu для всего распределительного устройства, где Iu обозначает номинальный длительный ток.

Номинальный ток выключателя при использовании расцепителей с разными диапазонами уставок

Автоматическому выключателю, который может быть оборудован расцепителями, имеющими различные диапазоны уставок по току, присваивается номинальное значение, соответствующее номинальному значению расцепителя с наивысшим уровнем уставки по току отключения.

Пример:
Автоматический выключатель NS630N может быть оснащен четырьмя электронными расцепителями с номинальными токами от 150 до 630 А. В таком случае номинальный ток данного автоматического выключателя составит 630 А.

Уставка реле перегрузки по току отключения (Irth или Ir)

За исключением небольших автоматических выключателей, которые легко заменяются, промышленные автоматические выключатели оснащаются сменными, т.е. заменяемыми реле отключения максимального тока. Для того чтобы приспособить автоматический выключатель к требованиям цепи, которой он управляет, и избежать необходимости устанавливать кабели большего размера, отключающие реле обычно являются регулируемыми. Уставка по току отключения Ir или Irth (оба обозначения широко используются) представляет собой ток, при превышении которого данный автоматический выключатель отключит цепь. Кроме того, это максимальный ток, который может проходить через автоматический выключатель без отключения цепи. Это значение должно быть обязательно больше максимального тока нагрузки Iв, но меньше максимально допустимого тока в данной цепи Iz (см. Практические значения для схемы защиты).

Термореле обычно регулируются в диапазоне 0,7-1,0 In, но в случае использования электронных устройств этот диапазон больше и обычно составляет 0,4-1,0 In.

Пример (рис. h40):
Автоматический выключатель NS630N, оснащенный расцепителем STR23SE на 400 А, который отрегулирован на 0,9 In, будет иметь уставку тока отключения:
Ir = 400 x 0,9 = 360 А.

Примечание: для цепей, оборудованных нерегулируемыми расцепителями, Ir = In.
Пример: для автоматического выключателя C60N на 20 А Ir = In = 20 А.

Рис. h40: Пример автоматического выключателя NS630N с расцепителем STR23SE, отрегулированным на 0,9In (Ir = 360 А)

Уставка по току отключения при коротком замыкании (Im)

Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключателя в случае возникновения больших токов короткого замыкания. Порог их срабатывания Im:

• для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
• для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.

Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис. h41, h42 и h43).

	Тип расцепителя	Защита от перегрузки	Защита от короткого замыкания
Бытовые автоматические выключатели (МЭК 60898)	Термомагнитный (комбинирован.)	Ir = In	Нижняя уставка Тип B 3 In ≤ Im ≤ 5 In	Стандартная уставка Тип C 5 In ≤ Im ≤ 10 In	Верхняя уставка Тип D 10 In ≤ Im ≤ 20 In [2]
Модульные промышленные авт. выключатели [3]	Термомагнитный (комбинирован.)	Ir = In (не регулируется)	Нижняя уставка Тип B или Z 3,2 In ≤ постоянная ≤ 4,8 In	Стандартная уставка Тип C 7 In ≤ постоянная ≤ 10 In	Верхняя уставка Тип D или K 10 In ≤ постоянная ≤ 14 In
Промышленные автоматические выключатели (МЭК 60947-2) [3]	Термомагнитный (комбинирован.)	Ir = In (не регул.)	Постоянная: Im = 7 — 10 In
		Регулируется: 0,7 In ≤ Ir ≤ In
			Регулируемая: — нижняя уставка: 2 — 5 In — стандартная уставка: 5 — 10 In
	Электронный	Большая выдержка времени 0,4 In ≤ Ir ≤ In	Короткая выдержка времени, регулируемая: 1,5 Ir ≤ Im ≤ 10 Ir Мгновенное срабатывание (I), время не регулируется: I = 12 — 15 In

[2] 50 In в стандарте МЭК 60898, что по мнению большинства европейских изготовителей является нереально большим значением (M-G = 10-14 In).

[3] Для промышленного использования значения не регламентируются стандартами МЭК. Указанные выше значения соответствуют тем, которые обычно используются.

Рис. h41: Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей

Рис. h42: Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя

Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени)
Im: уставка по току отключения при коротком замыкании (магнитное реле или реле с малой выдержкой времени)
Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании
Icu: отключающая способность

Рис. h43: Кривая срабатывания электронного расцепителя автоматического выключателя

Гарантированное разъединение

Автоматический выключатель пригоден для гарантированного разъединения цепи, если он удовлетворяет всем требованиям, предъявляемым к разъединителю (при его номинальном напряжении) в соответствующем стандарте (см. Функции низковольтной аппаратуры: изолирование (отключение)). В таком случае его называют автоматическим выключателем-разъединителем и на его фронтальной поверхности наносят маркировку в виде символа

К этой категории относятся все низковольтные коммутационные аппараты компании Schneider Electric: Multi 9, Compact NS и Masterpact.

Номинальная отключающая способность при коротком замыкании (Icu или Icn)

Отключающая способность низковольтного автоматического выключателя связана с коэффициентом мощности (cos φ) поврежденного участка цепи. В ряде стандартов приводятся типовые значения такого соотношения.

Отключающая способность автоматического выключателя – максимальный (ожидаемый) ток, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии. Упоминаемая в стандартах величина тока представляет собой действующее значение периодической составляющей тока замыкания, т.е. при расчете этой стандартной величины предполагается, что апериодическая составляющая тока в переходном процессе (которая всегда присутствует в наихудшем возможном случае короткого замыкания) равна нулю. Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.

Icu (номинальная предельная отключающая способность) и Ics (номинальная эксплуатационная отключающая способность) определены в стандарте МЭК 60947-2 вместе с соотношением Ics и Icu для различных категорий использования A (мгновенное отключение) и B (отключение с выдержкой времени), рассмотренных в подразделе Другие характеристики автоматического выключателя.

Проверки для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами и включают в себя:

• коммутационные циклы, состоящие из последовательности операций, т.е. включения и отключения при коротком замыкании;
• фазовый сдвиг между током и напряжением. Когда ток в цепи находится в фазе с напряжением питания (cos φ = 1), отключение тока осуществить легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ,при этом отключение тока в цепи с нулевым коэффициентом мощности является самым трудным случаем.

На практике все токи короткого замыкания в системах электроснабжения возникают обычно при отстающих коэффициентах мощности, и стандарты основаны на значениях, которые обычно считаются типовыми для большинства силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генераторами или большими трансформаторами.

В таблице, приведенной на рис. h44 и взятой из стандарта МЭК 60947-2, указано соотношение между стандартными величинами cos φ для промышленных автоматических выключателей и их предельной отключающей способностью Icu.

• после проведения цикла «отключение – выдержка времени — включение/ отключение» для проверки предельной отключающей способности (Icu) автоматического выключателя выполняются дополнительные испытания, имеющие целью убедиться в том, что в результате проведения этого испытания не ухудшились:

  —  электрическая прочность изоляции;
  —  разъединяющая способность;
  —  правильное срабатывание защиты от перегрузки.

Icu	cosφ
6 kA < Icu ≤ 10 kA	0,5
10 kA < Icu ≤ 20 kA	0,3
20 kA < Icu ≤ 50 kA	0,25
50 kA < Icu	0,2

Рис. h44: Соотношение между Icu и коэффициентом мощности (cos φ) цепи короткого замыкания (МЭК 60947-2)

Примечания

[1] Величины уставок, которые относятся к термомагнитным (комбинированным) расцепителям для защиты от перегрузки и короткого замыкания.zh:断路器的基本特性

Почему мощность автоматического выключателя была указана в МВА, а теперь в кА?

Последние новости

• Скидка до 93% — открытие официального магазина электротехники — Купить сейчас!
• Скидка 25% на рубашки для электротехники. Ограниченная серия … Забронируйте здесь
• Получите бесплатное приложение для Android | Загрузите приложение «Электрические технологии» прямо сейчас!

• ОФИЦИАЛЬНЫЙ МАГАЗИН
• НАПИШИТЕ ДЛЯ ET
• РЕКЛАМА
• ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ
• СВЯЗАТЬСЯ С НАМИ

• Главная
• Учебники
• ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Подключение
• ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
• Новое
• Электропроводка и установка панели солнечных батарей
• Схемы подключения батарей
• 1 фаза и 3 фазы
• Электропроводка и управление Trending

EE ESSENTIALS

• EE How To Exclusive
• 03 EE Calculators
• EE Projects
• EE Q & A Hot
• EE MCQs New
• EE Notes & Articles
• Анализ электрических цепей
• EE Symbols New

0 BASIC

• Basic Concepts
Basic Concepts Основы
• Базовая электроника
• Электрические формулы и уравнения
• Монтаж электропроводки
• Основы переменного тока
• Переменный ток
• MCQs с пояснительными ответами
• Вопросы / ответы EE

МАШИНЫ

• Все двигатели переменного тока
• Трансформатор

POWER

• Энергосистема
• Коэффициент мощности
• Воздушные линии
• Защита
• Возобновляемая и экологически чистая энергия
• Солнечная панель

CONTROL Каким образом

000000 Устранение неисправностей000 Защита

Ремонт

Электропитание и управление двигателем

EE-Tools, Instruments, Devices, Components & Measurements

ELECTRONICS

• All
• Basic Electronics
• Boolean Algebra & Logic Families
• Combinational Di gital Circuits
• Цифровая электроника
• Logic Gates
• Цепи последовательной логики
• Сигналы

Еще

• АНАЛИЗ ЦЕПЕЙ
  • Цепи постоянного тока 3
  • Электронные схемы
  • AC
  • Электрические цепи
  • Однофазные цепи переменного тока
  • Программное обеспечение
  • Электрические / электронные символы
  • Калькуляторы EE
• Резисторы
  • Конденсаторы
  • Индуктивность и магнетизм
  • Электрические / электронные символы
  • Электрическое проектирование
• Светоизлучающие диоды
• Green Energy
• Электроэнергия
• Освещение

• Искать
• Switch skin

• Menu

ELECTRICAL TECHNOLOGY

• Search for
• Кожа переключателя

На главную > Защита > Почему мощность автоматического выключателя была рассчитана в МВА, а теперь в кА и кВ? Основные концепцииЭО Вопросы / ответыАнализ электрических цепейКак защитить электрические технологии

7 8 минут на чтение

% PDF-1.3 % 917 0 объект > endobj xref 917 270 0000000016 00000 н. 0000005771 00000 п. 0000005917 00000 н. 0000006058 00000 н. 0000008378 00000 п. 0000008606 00000 н. 0000008690 00000 н. 0000008775 00000 н. 0000008936 00000 н. 0000008992 00000 н. 0000009084 00000 н. 0000009234 00000 п. 0000009403 00000 п. 0000009459 00000 н. 0000009610 00000 п. 0000009770 00000 н. 0000009919 00000 н. 0000009975 00000 н. 0000010124 00000 п. 0000010292 00000 п. 0000010456 00000 п. 0000010512 00000 п. 0000010648 00000 п. 0000010829 00000 п. 0000010994 00000 п. 0000011050 00000 п. 0000011195 00000 п. 0000011367 00000 п. 0000011423 00000 п. 0000011602 00000 п. 0000011705 00000 п. 0000011870 00000 п. 0000011926 00000 п. 0000012123 00000 п. 0000012213 00000 п. 0000012307 00000 п. 0000012368 00000 п. 0000012475 00000 п. 0000012584 00000 п. 0000012645 00000 п. 0000012706 00000 п. 0000012833 00000 п. 0000012894 00000 п. 0000013000 00000 н. 0000013061 00000 п. 0000013185 00000 п. 0000013246 00000 п. 0000013365 00000 п. 0000013426 00000 п. 0000013487 00000 п. 0000013542 00000 п. 0000013699 00000 п. 0000013810 00000 п. 0000013961 00000 п. 0000014016 00000 п. 0000014118 00000 п. 0000014228 00000 п. 0000014326 00000 п. 0000014386 00000 п. 0000014446 00000 п. 0000014500 00000 п. 0000014561 00000 п. 0000014738 00000 п. 0000014799 00000 п. 0000014919 00000 п. 0000015032 00000 п. 0000015093 00000 п. 0000015154 00000 п. 0000015214 00000 п. 0000015319 00000 п. 0000015422 00000 п. 0000015544 00000 п. 0000015604 00000 п. 0000015664 00000 п. 0000015724 00000 п. 0000015785 00000 п. 0000015908 00000 н. 0000015969 00000 п. 0000016092 00000 п. 0000016153 00000 п. 0000016296 00000 п. 0000016357 00000 п. 0000016485 00000 п. 0000016546 00000 п. 0000016707 00000 п. 0000016769 00000 п. 0000016831 00000 п. 0000016959 00000 п. 0000017066 00000 п. 0000017128 00000 п. 0000017190 00000 п. 0000017252 00000 п. 0000017349 00000 п. 0000017462 00000 п. 0000017524 00000 п. 0000017586 00000 п. 0000017648 00000 п. 0000017836 00000 п. 0000017949 00000 п. 0000018058 00000 п. 0000018190 00000 п. 0000018252 00000 п. 0000018314 00000 п. 0000018376 00000 п. 0000018438 00000 п. 0000018620 00000 п. 0000018741 00000 п. 0000018853 00000 п. 0000018987 00000 п. 0000019049 00000 п. 0000019111 00000 п. 0000019270 00000 п. 0000019332 00000 п. 0000019468 00000 п. 0000019609 00000 п. 0000019671 00000 п. 0000019733 00000 п. 0000019795 00000 п. 0000019857 00000 п. 0000020014 00000 н. 0000020126 00000 н. 0000020255 00000 п. 0000020317 00000 п. 0000020379 00000 п. 0000020441 00000 п. 0000020612 00000 п. 0000020674 00000 п. 0000020859 00000 п. 0000020961 00000 п. 0000021023 00000 п. 0000021085 00000 п. 0000021221 00000 п. 0000021344 00000 п. 0000021502 00000 п. 0000021564 00000 п. 0000021732 00000 п. 0000021794 00000 п. 0000021963 00000 п. 0000022025 00000 п. 0000022198 00000 п. 0000022260 00000 п. 0000022322 00000 п. 0000022384 00000 п. 0000022446 00000 п. 0000022552 00000 п. 0000022660 00000 п. 0000022722 00000 п. 0000022861 00000 п. 0000022970 00000 п. 0000023032 00000 п. 0000023094 00000 п. 0000023156 00000 п. 0000023218 00000 н. 0000023374 00000 п. 0000023494 00000 п. 0000023600 00000 п. 0000023662 00000 п. 0000023724 00000 п. 0000023786 00000 п. 0000023917 00000 п. 0000024060 00000 п. 0000024171 00000 п. 0000024233 00000 п. 0000024359 00000 п. 0000024421 00000 п. 0000024550 00000 п. 0000024612 00000 п. 0000024674 00000 п. 0000024767 00000 п. 0000024895 00000 п. 0000024957 00000 п. 0000025081 00000 п. 0000025143 00000 п. 0000025205 00000 п. 0000025267 00000 п. 0000025422 00000 п. 0000025484 00000 п. 0000025619 00000 п. 0000025681 00000 п. 0000025846 00000 п. 0000025908 00000 п. 0000026070 00000 п. 0000026171 00000 п. 0000026271 00000 п. 0000026333 00000 п. 0000026494 00000 п. 0000026556 00000 п. 0000026618 00000 п. 0000026680 00000 п. 0000026822 00000 н. 0000026926 00000 п. 0000027057 00000 п. 0000027119 00000 н. 0000027181 00000 п. 0000027243 00000 п. 0000027305 00000 п. 0000027415 00000 п. 0000027516 00000 п. 0000027578 00000 п. 0000027640 00000 п. 0000027702 00000 п. 0000027880 00000 п. 0000027989 00000 н. 0000028120 00000 п. 0000028182 00000 п. 0000028244 00000 п. 0000028317 00000 п. 0000028427 00000 п. 0000028535 00000 п. 0000028597 00000 п. 0000028659 00000 п. 0000028721 00000 п. 0000028837 00000 п. 0000028947 00000 п. 0000029009 00000 п. 0000029135 00000 п. 0000029197 00000 п. 0000029314 00000 п. 0000029376 00000 п. 0000029508 00000 п. 0000029570 00000 п. 0000029632 00000 п. 0000029694 00000 п. 0000029835 00000 п. 0000029943 00000 н. 0000030051 00000 п. 0000030113 00000 п. 0000030175 00000 п. 0000030237 00000 п. 0000030438 00000 п. 0000030500 00000 п. 0000030612 00000 п. 0000030714 00000 п. 0000030822 00000 п. 0000030884 00000 п. 0000030946 00000 п. 0000031008 00000 п. 0000031070 00000 п. 0000031127 00000 п. 0000031322 00000 п. 0000031433 00000 п. 0000032233 00000 п. 0000032339 00000 п. 0000032600 00000 п. 0000032683 00000 п. 0000032994 00000 н. 0000033172 00000 п. 0000033380 00000 п. 0000033873 00000 п. 0000034139 00000 п. 0000034162 00000 п. 0000034977 00000 п. 0000035000 00000 н. 0000035712 00000 п. 0000035735 00000 п. 0000036419 00000 п. 0000036442 00000 п. 0000037157 00000 п. 0000037180 00000 п. 0000037817 00000 п. 0000037840 00000 п. 0000038495 00000 п. 0000038518 00000 п. 0000039176 00000 п. 0000039199 00000 п. 0000039535 00000 п. 0000040168 00000 п. 0000040248 00000 п. 0000006114 00000 п. 0000008354 00000 п. трейлер ] >> startxref 0 %% EOF 918 0 объект > endobj 919 0 объект ‘F? 1b, O3K> Если $ N_) / U (Sy ޹; [{5 «A3y +) / P -52 >> endobj 920 0 объект > endobj 1185 0 объект > поток j0J> 4 & j

404 Не найдено | Fuji Electric FA Components & Systems Co., ООО

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц. Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Информация отображается по последним пяти позициям, производство которых было прекращено.Прошедшую информацию можно просмотреть с помощью поиска по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED&C TIMES

Распределение низкого напряжения

С ускорением глобализации на рынке оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующей основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

MV Распределение

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого ассортимента продукции и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Автоматический переключатель MCCB Тип 100А

Особенности Характеристики Загрузки Габаритные размеры Поворот изображения

Характеристики

• Высокая отключающая способность при коротком замыкании
• Включая дизайн OCPD * ¹
• Соответствует требованиям IEC60947-6-1 * ²
• MCCB имеет вспомогательный концевой выключатель внутри
• Надежный передаточный механизм с моторным приводом
• Ручка формованная изоляционная
• Изоляция шин с ПВХ покрытием
• С механической блокировкой
• Включает в себя разъем для простого подключения к контроллеру
• Дополнительное устройство блокировки ключей для сервисного обслуживания

• OCPD: Устройство защиты от перегрузки по току.
• IEC60947-6-1 Требования:
  1. IEC60947-6-1 Класс CB: АВР с расцепителями максимального тока, главные контакты которых способны замыкать и предназначены для размыкания токов короткого замыкания.
  2. IEC60947-6-1 Категория применения AC-33A:
     • Частые операции.
     • Моторные нагрузки или смешанные нагрузки, включая двигатели, резистивные нагрузки и лампы накаливания до 30%.

Механический замок и ключ безобрывного переключателя (опция)

Номинальный рабочий ток BTS и номинальная отключающая способность по переменному току

BTS Тип	Поляки	Номинальный ток (A) Температура окружающей среды 40 ° C	Номинальная отключающая способность по переменному току (кА) IEC 60947-2 Icu / Ics					Вес (кг)
			240 В	380 В	415V	440В	500 В
BTS3BE0100	3П	100	25/13	18/9	18/9	15/8	10/5	9
BTS4BE0100	4П	100	25/13	18/9	18/9	15/8	10/5	11

• Все размеры и вес указаны приблизительно для справки.Если вам нужны особые требования к высокой отключающей способности, свяжитесь с нами.

Размеры

Вращающееся изображение

的 瀏覽 器 不 支援 HTML5 影片 播放 標籤 格式。 Ваш браузер не поддерживает видео тег.

Автоматический переключатель резерва 100 А

Особенности Характеристики Загрузки Габаритные размеры сопутствующие товары

Характеристики

• Необычная модульная конструкция АВР * ¹
• Превосходная простота обслуживания и простота обслуживания
• Интеллектуальный контроллер ATS-245 / ATS-385 / ATS-465: мониторинг и защита напряжения со встроенным таймером от 1 до 4 недель
• Модуль трансформатора напряжения PTM-100 / PTM-400: легко изменяйте напряжение с помощью штыревой клеммы
• BTS: автоматический переключатель с высокой отключающей способностью при коротком замыкании и OCPD * ²
• Все модули соединены жгутом с наборами штекерных разъемов, выдерживающих высокое напряжение
• Соответствует требованиям IEC60947-6-1 * ³

• Модульный АВР KUTAI совмещен с корпусом, интеллектуальным контроллером АВР, модулями PTM и BTS.Для получения более подробной информации, пожалуйста, проверьте брошюру и руководство по каждому элементу.
• OCPD: Устройство защиты от перегрузки по току.
• IEC60947-6-1 Требования:
  1. IEC60947-6-1 Класс CB: АВР с расцепителями максимального тока, главные контакты которых способны замыкать и предназначены для размыкания токов короткого замыкания.
  2. IEC60947-6-1 Категория применения AC-33A:
     • Частые операции.
     • Моторные нагрузки или смешанные нагрузки, включая двигатели, резистивные нагрузки и лампы накаливания до 30%.

ATS Номинальный рабочий ток и номинальная отключающая способность по переменному току

ATS Тип	Поляки	Номинальный ток (A) Температура окружающей среды 40 ° C	Номинальная отключающая способность по переменному току (кА) IEC 60947-2 Icu / Ics					Вес (кг)
			240 В	380 В	415V	440В	500 В
ATS3BC0100	3П	100	25/13	18/9	18/9	15/8	10/5	29
ATS4BC0100	4П	100	25/13	18/9	18/9	15/8	10/5	39

1. Все размеры и вес указаны приблизительно для справки.Для получения информации о специальных выключателях с высокой отключающей способностью или автоматических выключателях других производителей свяжитесь с нами.

Размеры

• Корпус P / N.
• CA-225
• CA-400

• Фиксированный тип
• Настенный
• Настенный

• Размеры проводного порта
• 150 x 90 мм
  Одиночный портал слева внизу
• 220 x 110 мм
  Одиночный портал внизу слева

• Шкафы для наружного применения
• Свяжитесь с нами, если требуется водонепроницаемый (для использования вне помещений) корпус.
• Свяжитесь с нами, если требуется водонепроницаемый (для использования вне помещений) корпус.

Сопутствующие товары

ATS-245/385/465

ПТМ-100 / ПТМ-400

BTS0100

.
