Nym j: Кабель NYM-J — технические характеристики, описание, расшифровка

Кабель NYM-J твёрдый круглый 3х2,5 мм ГОСТ 20 м

Электрокабель УТ-00000027 NYM-J ГОСТ используется в сухих и влажных помещениях для монтажа электропроводки кабельных линий в производственных, жилых и общественных зданиях, возможно применение в штукатурке, кирпичной кладке и бетоне, а так же на открытом воздухе, вне прямого воздействия солнечных лучей.
Выполнен с использованием медных токопроводящих жил с изоляцией и оболочкой из ПВХ-пластиката с дополнительным заполнением из эластичного материала между скрученными жилами и оболочкой.
Кабель оснащен защитной жилой заземления PE, которая окрашена в желто-зеленые цвета.

Преимущества:
- не боится воздействия влаги: кабель не подвержен впитыванию влаги, за счет чего может прокладываться во влажных помещениях без дополнительных приспособлений;
- гибкий: изделие легко изменяет форму для укладки даже в самых труднодоступных местах;
- не поддерживает горение: состав внутреннего слоя позволяет изделию при воздействии искры или пламени только оплавляться;
- плотная и прочная изоляция коммуникации позволяет использовать кабель без гофры для монтажа.

Технические характеристики:
- диапазон рабочих температур: - от -50 до +50 °С;
- температура прокладки: не ниже -5 °С;
- величина монтажных изгибов: не менее 4 диаметров по оболочке.

Прокладка осуществляется в трубах, в закрытых установочных и изогнутых каналах.
Возможна прокладка электрокабеля поверх штукатурки, в ней и под ней в сухих, влажных и мокрых помещениях, а также в кирпичной кладке и бетоне, за исключением прямой запрессовки в виброзасыпной и штампованный бетон.
Применение вне помещений возможно только вне прямого действия солнечного света.

Минимальный срок службы кабеля в нормальных условиях эксплуатации составляет 30 лет.

Кабель NYM-J 3х1,5-0,66 (100м) TDM, Кабель NYM, каталог, online, стоимость

Кабель NYM-J 3х1,5-0,66 (100м) TDM, Кабель NYM, каталог, online, стоимость

Включите в вашем браузере JavaScript!

Кабель NYM-J 3х1,5-0,66 (100м) TDM SQ0121-0019

Артикул: SQ0121-0019

В корзину

Товар отсутствует

Предзаказ Оформить заказ

Добавить в сравнение Убрать из сравнения

Описание

Кабель NYM-J 3х1,5-0,66 (100м) TDM SQ0121-0019

Характеристики
Тип Кабель NYM
Цвет Серый
Сечение жилы, мм2 1.
5
Количество в бухте, м 100
Количество жил 3
Минимальная отгрузка, м 100

Кабель силовой NYM

Кабель силовой установочный NYM в оболочке, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа цепей электрического освещения и силового оборудования внутри помещений и на открытом воздухе. Кабель подходит для прокладки в сухих и влажных помещениях, внутри и вне кирпичных и бетонных стен, в штукатурке, в бетоне (за исключением трамбованного и вибробетона), за исключением прямой запрессовки в виброзасыпной и штампованный бетон.

Если кабель не подвергается воздействию прямых солнечных лучей (например, прокладывается в трубах, в закрытых установочных и изогнутых каналах), его также можно использовать на открытом воздухе. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Прокладка в земле или в воде не допускается.


Напряжение Uo/U — 300/500 B.

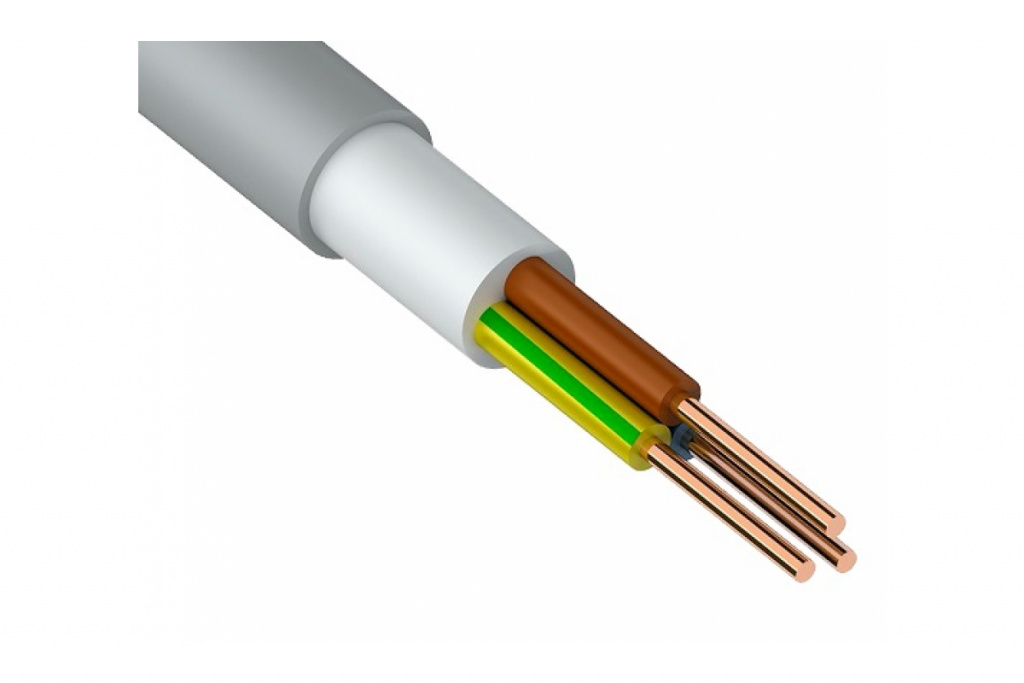

Строение кабеля NYM:
Медная круглая жила, многопроволочная/моножила.
ПВХ изоляция жил.
Внутренняя оболочка.
ПВХ внешняя оболочка, цвет - серый.

Цвета жил:
NYM-O — без защитной жилы.
NYM-J — с желто-зеленой защитной жилой.
1 жила:
   NYM-O — черная.
   NYM-J — желто-зеленая.
2 жилы:
   NYM-O — черная, синяя.
3 жилы:
   NYM-O — черная, синяя, коричневая.
   NYM-J — желто-зеленая, черная, синяя.
4 жилы:
   NYM-O — черная, синяя, коричневая, черная.


   NYM-J — желто-зеленая, черная, синяя, коричневая.
5 жил:
   NYM-J — желто-зеленая, черная, синяя, коричневая, черная.
7 и более жил:
   NYM-O — черные, с белой нумерацией.
   NYM-J — черные, с белой нумерацией, одна жила желто-зеленая.

Конфигурация проводников согласно VDE 0295.
RE — круглая моножила.
RM — круглый, многопроволочный.

Основные технические характеристики кабеля NYM:
Диапазон рабочих температур — от -40°С до +70°С.
Относительная влажность воздуха (при +35°С) — до 98%
Не поддерживающий горения — (DIN VDE 0482-265-1 и 265-2-1).
Оболочка — не содержит свинца.
Минимальный радиус изгиба — примерно 4хD кабеля.
Минимальная температура монтажа — -5°С.
Использование — в бетоне (кроме трамбованного и вибробетона), в кабельных каналах, в трубах, в штукатурке, на открытом воздухе, при защите от прямых солнечных лучей.


ТУ — ТУ3521-009-05755714-98.
срок службы — 30 лет.


Основные электрические параметры кабеля NYM.
Число жил х сечение мм.квНаружный диаметр,ммВес кабеля, кг,кмДиаметр токопро-
водящей жилы,мм
Диаметр изолиро-
ванной жилы,мм
Максимальное электрическое сопротивление токопроводящей жилы постоянному току (при +20°С), Ом/кмЭлектрическое сопротивление изоляции постоянному току (при t° жилы +70°С), МОм/км
2x1,58,51201,352,5612,10,010
2x2,59,71651,743,147,410,0094
2x411,52302,243,844,610,0087
3x1,59,01401,352,5612,10,010
3x2,510,21901,743,147,410,0094
3x412,0270 2,243,844,610,0087
4x1,59,61651,352,5612,10,010
4x2,511,22301,743,147,410,0094
4x413,53402,243,844,610,0087
5x1,510,31901,352,5612,10,010
5x2,512,02701,743,147,410,0094



Количество жил и их сечениеТолщина изоляцииТолщина оболочкиВнешний диаметрСопротивление при 70°ССопротивление изоляцииДопустимая токовая нагрузка в стене или штукатуркеДопустимая токовая нагрузка в кабель-канале или стенеДопустимая токовая нагрузка при коротком замыкании (<1 сек. )Общий вес
n x кв.мммм
мм
ммΩ/кмМОм/кмААкАкг/км
1x1,50,61,45,812,10,010017,515,50,17240
1x2,50,71,46,47,410,009424,021,00,28760
1x40,81,47,24,610,008732,028,0 0,46090
1x60,81,47,63,080,007441,036,00,690110
1x101,01,48,61,830,007257,050,01,150160
1x161,01,410,21,150,005376,068,01,840240
2x1,50,61,49,014,50,010019,516,50,172125
2x2,50,71,410,58,870,009427,023,00,287170
3x1,50,61,49,014,50,010019,516,50,172145
3x2,50,71,410,88,870,0094 27,023,00,287195
3x40,81,412,25,520,008736,030,00,460270
3x60,81,614,03,690,007446,038,00,690360
3x101,01,617,02,190,007263,052,01,150565
4x1,50,61,410,014,50,010017,515,50,172170
4x2,50,71,411,88,870,009424,021,00,287235
4x40,81,613,85,520,008732,028,00,460340
4x60,81,615,33,69
0,0074
41,036,00,690455
4x101,01,618,02,190,007257,050,01,150680
4x161,01,622,51,380,005376,068,01,8401050
4x251,21,827,50,8700,005196,080,02,8801650
4x351,21,831,00,6270,0045119,099,04,0202010
5x1,50,61,411,014,50,010017,515,50,172195
5x2,50,71,412,58,870,009424,021,00,287275
5x40,81,6 15,55,520,008732,028,00,460415
5x60,81,617,53,690,007441,036,00,690535
5x101,01,619,52,190,007257,050,01,150810
5x161,01,825,01,380,005376,068,01,8401300
5x251,21,830,00,8700,005196,080,02,8801950
7x1,50,61,412,514,50,010017,515,50,172240
7x2,50,71,613,78,870,009424,021,00,287360
10x1,5 0,61,615,514,50,010017,515,50,172365



Номенклатура кабеля марки NYM:

NYM 1х1,5

NYM 1х2,5

NYM 1х4

NYM 1х6

NYM 1х10

NYM 1х16

NYM 2х1,5

NYM 2х2,5

NYM 3х1,5

NYM 3х2,5

NYM 3х4

NYM 3х6

NYM 3х10

NYM 4х1,5

NYM 4х2,5

NYM 4х4

NYM 4х6

NYM 4х10

NYM 4х16

NYM 4х25

NYM 4х35

NYM 5х1,5

NYM 5х2,5

NYM 5х4

NYM 5х6

NYM 5х10

NYM 5х16

NYM 5х25

NYM 7х1,5

NYM 7х2,5

NYM 10х1,5

NYM-J, NYM-O, NYY-J, NYY-O силовые кабели в ассортименте





NYM и NYY— силовой кабель, изготовленный по немецкому стандарту VDE для монтажа осветительных и силовых цепей.

NYM используется для сетей напряжением до 660В и частотой в 50Гц.

NYY - номинальное напряжение 1кВ.

Кабели этих марок используют в диапазоне температур °С -50 ... +50


КОНСТРУКЦИЯ:

Токопроводящие жилы NYM и NYY изготовлены из высококачественной меди.

Особенностью этой марки кабеля является трехслойное защитное покрытие жил, обуславливающее технические характеристики изделия:
  • каждая жила имеет собственную изоляцию из поливинилхлоридного пластиката,
  • между наружной оболочкой и жилами имеется слой экструдированной оболочки из невулканизированной резиновой смеси
  • наружная оболочка также их ПВХ-пластиката.
Для облегчения монтажа, изоляция жил окрашена в стандартную цветовую гамму.

ПРИМЕНЕНИЕ:

Кабели марок NYM и NYY распространены в странах ближнего зарубежья в качестве заменителя ВВГнг. Они действительно имеют подобную сферу применения, но по характеристикам считаются улучшенными.

Изоляция кабеля плотная, достаточно прочная и при этом эластичная, поэтому его прокладка может осуществляться:
  • в закрытых помещениях,
  • под штукатуркой и поверх нее, в кирпичной кладке и в бетоне,
  • в труднодоступных местах,
  • по воздушным столбам, с условием защиты от попадания прямых солнечных лучей,
  • под землей,
  • в трубах и каналах.
Наиболее часто применяют при прокладке проводки в жилых помещениях, производственных и коммерческих объектах,
общественных зданиях. Часто эта марка кабеля используется при строении дач, деревянных домов и других строений. Из него делают кабельную разводку, учитывая его технические характеристики.

Материалы, из которых изготовлен кабель НУМ не способствуют горению, однако производитель рекомендует прокладывать его одиночно, не пучком, чтобы этот важный параметр сохранялся.

NYY — также стойкий к распространению пламени.

Код пожарной безопасности марки NYM-J и NYY-J по ДСТУ 4809:2007:ПБ100000000.


НАДЕЖНОСТЬ:

При выборе кабельно-проводниковой продукции, обязательно обращайте внимание на репутацию производителя и наличие документов, подтверждающих качество изделий.

Кабель производства завода Южкабель имеет высокое качество, подтвержденное сертификатами, проверен и протестирован, производится в том числе и на экспорт.

Компания Технокабель — официальный дилер завода Южкабель. Кабель NYM и NYY поставляем под заказ по оптовым и розничным ценам.

Свяжитесь с менеджером для уточнения информации по срокам поставки и уточнению цен.

Кабель NYM

кабель NYM   2*1,5 (N)               цена     16,00р. м

кабель NYM   2*2,5 (N)               цена     25,00р. м

кабель NYM   2*4 (N)                  цена     42,00р. м

кабель NYM   3*1,5 (N.PE)          цена     22,00р. м

кабель NYM   3*2,5 (N.PE)          цена     39,00р. м

кабель NYM   3*4 (N.PE)             цена     56,00р. м

кабель NYM   3*6 (N.PE)             цена     80,00р. м

кабель NYM   4* 1,5 (PE)            цена     29,00р. м

кабель NYM   4* 2,5 (PE)            цена     44,00р. м

кабель NYM   4* 4 (PE)               цена     76,00р. м

кабель NYM   4* 6 (PE)               цена     102,00р.м

кабель NYM   4*10 (PE)              цена     180,00р.м

кабель NYM   5* 1,5 (N.PE)         цена     35,00р. м

кабель NYM   5* 2,5 (N.PE)         цена     51,00р. м

кабель NYM   5* 4 (N.PE)            цена     95,00р. м

кабель NYM   5* 6 (N.PE)            цена     131,00р.м

кабель NYM   5*10 (N.PE)           цена     225,00р.м

кабель NYM 2 * 1.5       цена     17,00р. м

кабель NYM 2*2.5         цена     24,00р. м

кабель NYM  2*4           цена     35,00р. м

кабель NYM  2*6           цена     58,00р. м

кабель NYM-J 3* 1.5      цена     22,00р. м

кабель NYM-J 3*2.5       цена     34,00р. м

кабель NYM-J 3*4          цена     51,00р. м

кабель NYM-J 3*6          цена     76,00р. м

кабель NYM-J 4* 1.5      цена     30,00р. м

кабель NYM-J 4* 2.5      цена     45,00р. м

кабель NYM-J 4* 4         цена     71,00р. м

кабель NYM-J 4* 6         цена     101,00р.м

кабель NYM-J 4*16        цена     280,00р.м

кабель NYM-J 4*25        цена     430,00р.м

кабель NYM-J 4*35        цена     610,00р.м

кабель NYM-J 5* 1.5      цена     36,00р. м

кабель NYM-J 5* 2.5      цена     55,00р. м

кабель NYM-J 5* 4         цена     85,00р. м

кабель NYM-J 5* 6         цена     125,00р.м

кабель NYM-J 5*10        цена     200,00р.м

кабель NYM-J 5*16        цена     310,00р.м

кабель NYM-J 5*25        цена     550,00р.м

кабель NYM-J 5*35        цена     790,00р. м

кабель NYMнг(A)-LS 3* 1,5 (N,PE) 0,66               цена     29,00р. м

кабель NYMнг(A)-LS 3* 2,5 (N,PE) 0,66               цена     41,00р. м





Если кабель не подвергается воздействию прямых солнечных лучей (например, прокладывается в трубах, в закрытых установочных и изогнутых каналах), его также можно использовать на открытом воздухе. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Прокладка в земле или в воде не допускается.


Напряжение Uo/U - 300/500 B.

Строение кабеля NYM:
Медная круглая жила, многопроволочная/моножила.
ПВХ изоляция жил.
Внутренняя оболочка.
ПВХ внешняя оболочка, цвет - серый.

Цвета жил:
NYM-O - без защитной жилы.
NYM-J - с желто-зеленой защитной жилой.
1 жила:
   NYM-O - черная.
   NYM-J - желто-зеленая.
2 жилы:
   NYM-O - черная, синяя.
3 жилы:
   NYM-O - черная, синяя, коричневая.
   NYM-J - желто-зеленая, черная, синяя.
4 жилы:
   NYM-O - черная, синяя, коричневая, черная.
   NYM-J - желто-зеленая, черная, синяя, коричневая.
5 жил:
   NYM-J - желто-зеленая, черная, синяя, коричневая, черная.
7 и более жил:
   NYM-O - черные, с белой нумерацией.
   NYM-J - черные, с белой нумерацией, одна жила желто-зеленая.

Конфигурация проводников согласно VDE 0295.
RE - круглая моножила.
RM - круглый, многопроволочный.

Основные технические характеристики кабеля NYM:
Диапазон рабочих температур - от -40°С до +70°С.
Относительная влажность воздуха (при +35°С) - до 98%
Не поддерживающий горения - (DIN VDE 0482-265-1 и 265-2-1).
Оболочка - не содержит свинца.
Минимальный радиус изгиба - примерно 4хD кабеля.
Минимальная температура монтажа - -5°С.
Использование - в бетоне (кроме трамбованного и вибробетона), в кабельных каналах, в трубах, в штукатурке, на открытом воздухе, при защите от прямых солнечных лучей.
ТУ - ТУ3521-009-05755714-98.
срок службы - 30 лет.

Основные электрические параметры кабеля NYM.



Число жил х сечение мм.кв Наружный диаметр,мм Вес кабеля, кг,км Диаметр токопро-
водящей жилы,мм
Диаметр изолиро-
ванной жилы,мм
Максимальное электрическое сопротивление токопроводящей жилы постоянному току (при +20°С), Ом/км Электрическое сопротивление изоляции постоянному току (при t° жилы +70°С), МОм/км
2x1,5 8,5 120 1,35 2,56 12,1 0,010
2x2,5 9,7 165 1,74 3,14 7,41 0,0094
2x4 11,5 230 2,24 3,84 4,61 0,0087
3x1,5 9,0 140 1,35 2,56 12,1 0,010
3x2,5 10,2 190 1,74 3,14 7,41 0,0094
3x4 12,0 270 2,24 3,84 4,61 0,0087
4x1,5 9,6 165 1,35 2,56 12,1 0,010
4x2,5 11,2 230 1,74 3,14 7,41 0,0094
4x4 13,5 340 2,24 3,84 4,61 0,0087
5x1,5 10,3 190 1,35 2,56 12,1 0,010
5x2,5 12,0 270 1,74 3,14 7,41 0,0094



Количество жил и их сечение Толщина изоляции Толщина оболочки Внешний диаметр Сопротивление при 70°С Сопротивление изоляции Допустимая токовая нагрузка в стене или штукатурке Допустимая токовая нагрузка в кабель-канале или стене Допустимая токовая нагрузка при коротком замыкании (<1 сек. ) Общий вес
n x кв.мм мм мм мм Ω/км МОм/км А А кА кг/км
1x1,5 0,6 1,4 5,8 12,1 0,0100 17,5 15,5 0,172 40
1x2,5 0,7 1,4 6,4 7,41 0,0094 24,0 21,0 0,287 60
1x4 0,8 1,4 7,2 4,61 0,0087 32,0 28,0 0,460 90
1x6 0,8 1,4 7,6 3,08 0,0074 41,0 36,0 0,690 110
1x10 1,0 1,4 8,6 1,83 0,0072 57,0 50,0 1,150 160
1x16 1,0 1,4 10,2 1,15 0,0053 76,0 68,0 1,840 240
2x1,5 0,6 1,4 9,0 14,5 0,0100 19,5 16,5 0,172 125
2x2,5 0,7 1,4 10,5 8,87 0,0094 27,0 23,0 0,287 170
3x1,5 0,6 1,4 9,0 14,5 0,0100 19,5 16,5 0,172 145
3x2,5 0,7 1,4 10,8 8,87 0,0094 27,0 23,0 0,287 195
3x4 0,8 1,4 12,2 5,52 0,0087 36,0 30,0 0,460 270
3x6 0,8 1,6 14,0 3,69 0,0074 46,0 38,0 0,690 360
3x10 1,0 1,6 17,0 2,19 0,0072 63,0 52,0 1,150 565
4x1,5 0,6 1,4 10,0 14,5 0,0100 17,5 15,5 0,172 170
4x2,5 0,7 1,4 11,8 8,87 0,0094 24,0 21,0 0,287 235
4x4 0,8 1,6 13,8 5,52 0,0087 32,0 28,0 0,460 340
4x6 0,8 1,6 15,3 3,69 0,0074 41,0 36,0 0,690 455
4x10 1,0 1,6 18,0 2,19 0,0072 57,0 50,0 1,150 680
4x16 1,0 1,6 22,5 1,38 0,0053 76,0 68,0 1,840 1050
4x25 1,2 1,8 27,5 0,870 0,0051 96,0 80,0 2,880 1650
4x35 1,2 1,8 31,0 0,627 0,0045 119,0 99,0 4,020 2010
5x1,5 0,6 1,4 11,0 14,5 0,0100 17,5 15,5 0,172 195
5x2,5 0,7 1,4 12,5 8,87 0,0094 24,0 21,0 0,287 275
5x4 0,8 1,6 15,5 5,52 0,0087 32,0 28,0 0,460 415
5x6 0,8 1,6 17,5 3,69 0,0074 41,0 36,0 0,690 535
5x10 1,0 1,6 19,5 2,19 0,0072 57,0 50,0 1,150 810
5x16 1,0 1,8 25,0 1,38 0,0053 76,0 68,0 1,840 1300
5x25 1,2 1,8 30,0 0,870 0,0051 96,0 80,0 2,880 1950
7x1,5 0,6 1,4 12,5 14,5 0,0100 17,5 15,5 0,172 240
7x2,5 0,7 1,6 13,7 8,87 0,0094 24,0 21,0 0,287 360
10x1,5 0,6 1,6 15,5 14,5 0,0100 17,5 15,5 0,172 365

 *Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджеру сайта с помощью специальной формы связи или по телефону

Наши специалисты помогут выбрать оптимальное решение и проконсультируют по любому интересующему вас вопросу.

ПРОСТО ПОЗВОНИТЕ НАМ !!!!

 (812)369-16-98

   (812)369-17-57

  (812)369-02-26

  (812)715-54-00
  (812)715-54-84
  (812)715-54-09

   (812) 715-54-76

   (812)715-54-71

196066, г.Санкт-Петербург, Лиговский пр, д.254

e-mail: [email protected]

ICQ 218 072 833

NYM-J / NYM-O - Немецкие стандартные промышленные кабели

Применение и описание

NYM подходит для промышленного и домашнего применения. Он также предназначен для сухих, влажных и влажных открытых площадок. как под штукатурку, так и под бетон. Однако не рекомендуется прокладывать кабель в уплотненный конкретный. Наружное применение допускается только в том случае, если кабель не подвергается воздействию прямых солнечных лучей.

Стандарт и допуск

DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1, Директива ЕС по низковольтному оборудованию 73/23 / EEC и 93/68 / EEC, соответствует требованиям ROHS

Конструкция кабеля

- Одножильный или многопроволочный, одножильный медный провод
- по DIN VDE 0295 кл. 1 или п. 2, BS 6360 кл. 1 или п. 2 и IEC 60228 кл. 1 или п. 2
- ПВХ изоляция TI1 согласно DIN VDE 0281 часть 1
- Цветовая маркировка согласно DIN VDE 0293-308
- Проводники скручены в слое
- Наружная оболочка из высокогибкого ПВХ типа TM1 в соответствии с DIN VDE 0281 часть 1

Технические характеристики

- Рабочее напряжение: 300/500 вольт
- Испытательное напряжение: 2000 вольт
- Минимальный радиус изгиба: 4 x Ø
- Температура изгиба: от + 5 ° C до + 70 ° C
- Фиксированная температура установки: от -40 ° C до + 70 ° C
- Огнестойкость: IEC 60332. 1
- Сопротивление изоляции:> 20 МОм x км

Параметр кабеля

AWG Кол-во ядер x Номинальная площадь поперечного сечения # x мм² Номинал Толщина изоляции мм Номинальная толщина оболочки мм Номинальный диаметр, мм Номинальная масса меди, кг / км Номинальная масса кг / км
16 (цельный) 1X1.5 0,6 1,4 5,4 14,4 40
16 (цельный) 2 Х1,5 0,6 1,4 8,7 29 170
16 (цельный) 3 X1.5 0,6 1,4 9,1 43 135
16 (цельный) 4 Х1,5 0,6 1,4 9,8 58 160
16 (цельный) 5 X1. 5 0,6 1,4 10,3 72 190
16 (цельный) 7 Х1,5 0,6 1,4 11,5 101 235
16 (цельный) 10 X1.5 0,6 1,4 13,8 144 330
16 (цельный) 12 Х1,5 0,6 1,4 14,4 173 405
14 (цельный) 1 х2.5 0,7 1,4 6 24 70
14 (цельный) 3 Х2,5 0,7 1,4 10,4 72 190
14 (цельный) 4 X2.5 0,7 1,4 11,3 96 230
14 (цельный) 5 Х2,5 0,7 1,4 12 120 270
14 (цельный) 7 X2. 5 0,7 1,6 13,2 168 342
12 (сплошной) 1X4 0,8 1,6 6,6 38 80
12 (сплошной) 3 х 4 0.8 1,6 12 115 258
12 (сплошной) 4 х 4 0,8 1,6 13 154 330
12 (сплошной) 5 х 4 0.8 1,6 14,5 192 410
10 (сплошной) 1X6 0,8 1,6 7,2 58 105
10 (сплошной) 3 х6 0. 8 1,6 13 173 320
10 (сплошной) 4 X6 0,8 1,6 15,1 230 460
10 (сплошной) 5 X6 0.8 1,6 16,1 288 540
8 (сплошной) 1X10 1,0 1,6 8,4 96 155
8 (сплошной) 4 х 10 1.0 1,6 17,6 384 680
8 (сплошной) 5 х 10 1,0 1,6 19,2 480 850
6 (7/14) 1X16 1.2 1,8 9,9 154 230
6 (7/14) 4 х 16 1,2 1,8 21,3 614 1048
6 (7/14) 5 х 16 1. 2 1,8 23,4 768 1280
4 (7/12) 1х25 1,4 2,0 12 240 325
4 (7/12) 4X25 1.4 2,0 25,8 960 1649
4 (7/12) 5 х 25 1,4 2,0 28,7 1200 1970
2 (7/10) 4X35 1.4 2,0 28,5 1344 2000

без названия

% PDF-1.6 % 1 0 obj > эндобдж 4 0 obj > поток 2011-02-08T12: 48: 46 + 01: 002011-02-08T12: 48: 46 + 01: 002011-02-08T12: 48: 46 + 01: 00application / pdf

  • без названия
  • uuid: 4a0eb2f5-eaa7-4f05-a0a3-474613991ae8uuid: 7b4a3db8-0de4-4b6f-9b1c-be088dfd58ba Acrobat Distiller 8. 1.0 (Macintosh) конечный поток эндобдж 2 0 obj > эндобдж 5 0 obj > эндобдж 44 0 объект > поток h [r # 7G ~ a

    Ǽ "e 'Q * /" "h) Q̓D' ؘ 8 Z> 0L! ey kM {d ^ MǷAo) Y $ D / z + rҰGn = d 2) + L I & u 88Sh5ӂQ] տ {| 0- gKvB_ [W8! / w, Wf8 "L (hL; 2a5! HL" v, MGieavMz4L |! D! = lL! d`: A9

    NYM-J NYM-O - Кабели RCT

    Описание


    Кабели NYM соответствуют критериям классификации строительной продукции в соответствии с Регламентом ЕС CPR 305/2011 и EN 50575 и предназначены для промышленного, домашнего использования и электропроводки. Изготовлен в соответствии с VDE 0250-204. Эти кабели можно использовать как под штукатуркой, так и под кладкой и бетоном. Кабели не должны напрямую контактировать с бетоном. Их использование на открытом воздухе возможно только при условии защиты кабеля от прямых солнечных лучей. Их можно использовать в сухой, влажной или влажной среде.

    Справочные стандарты

    DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2 и IEC 60227-4

    Приложения

    Подходит для следующих установок:
    • Внутренние или приемные установки
    • Внутренние устройства домов и помещений
    • Установки в помещениях с особыми характеристиками
    • Сооружения специального назначения: строительные работы, временные сооружения
    • Установки приемника
    • Электроустановки на мебели

    Технические характеристики

    1.Дирижер

    Медь с жестким электролитом (класс I-II) в соответствии с DIN VDE 0295, UNE-EN 60228, EN 60228 и IEC 60228

    2. Изоляция

    ПВХ типа TI-1 в соответствии с DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2: 1990 и IEC227-4: 1979 MOD

    3. Постельное белье

    ПВХ

    4. Оболочка

    ПВХ типа TM-1 в соответствии с DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2: 1990 и IEC227-4: 1979 MOD

    Номинальное напряжение

    300/500 В

    Испытательное напряжение

    2.000 В переменного тока

    Максимальная температура

    70 ºC

    Прочие характеристики

    Изготовлен в соответствии с VDE 0250-204
    Цвета в соответствии с DIN VDE 0293-308, UNE 21089 и HD 186S2
    Отсутствие распространения пламени в соответствии с VDE 0482-332-1-2, UNE-EN 60332-1, EN 60332-1 и IEC 60332
    CPR классифицирован в соответствии с EN 50575

    Кабели NYM-J изготавливаются с желто-зеленым проводником
    Кабели NYM-O производятся без желто-зеленой жилы

    Размеры

    Профиль
    (мм 2 )
    Сопротивление
    при 20 ° C
    (Ом / км)
    Внешний
    Диаметр
    (мм)
    Масса
    (кг / км)
    Класс

    1х1,5

    12,1

    5,30

    44

    1х2,5

    7,41

    5,80

    57

    1x4

    4,61

    6,50

    79

    1х6

    3,08

    7,05

    101

    1x10

    1,83

    8,20

    152

    Eca

    1х16

    1,15

    9,25

    213

    Eca

    1х25

    0,727

    10,95

    310

    Eca

    1х35

    0,524

    12,00

    411

    Eca

    2x1,5

    12,1

    8,20

    106

    Eca

    2x2,5

    7,41

    9,50

    148

    Eca

    2x4

    4,61

    11,20

    215

    Eca

    2x6

    3,08

    12,30

    277

    Eca

    2x10

    1,83

    15,00

    429

    Eca

    2x16

    1,15

    17,10

    584

    Eca

    2x25

    0,727

    20,50

    873

    Eca

    2x35

    0,524

    22,60

    1.133

    3G1,5

    12,1

    8,50

    121

    Eca

    3G2,5

    7,41

    9,95

    174

    Eca

    3G4

    4,61

    11,80

    258

    Eca

    3G6

    3,08

    13,00

    337

    Eca

    3G10

    1,83

    15,85

    528

    Eca

    3x16

    1,15

    18,10

    731

    Eca

    3G25

    0,727

    22,20

    1.115

    3G35

    0,524

    24,45

    1.462

    4x1,5

    12,1

    9,80

    160

    Eca

    4x2,5

    7,41

    11,05

    218

    Eca

    4x4

    4,61

    13,70

    341

    Eca

    4x6

    3,08

    14,70

    431

    Eca

    4x10

    1,83

    17,40

    654

    Eca

    4x16

    1,15

    19,80

    907

    Eca

    4x25

    0,727

    24,30

    1.383

    4x35

    0,524

    26,85

    1,825

    5x1,5

    12,1

    10,60

    187

    Eca

    5x2,5

    7,41

    11,95

    255

    Eca

    5x4

    4,61

    14,20

    379

    Eca

    5x6

    3,08

    15,70

    501

    Eca

    5x10

    1,83

    18,80

    771

    Eca

    5x16

    1,15

    22,05

    1.110

    5x25

    0,727

    26,65

    1,661

    5x35

    0,524

    30,40

    2.276

    7x1,5

    12,1

    12,50

    269

    Eca

    7x2,5

    7,41

    12,80

    320

    Eca

    10x1,5

    12,1

    12,85

    302

    Eca

    12x1,5

    12,1

    13,55

    344

    Eca

    Документы

    Lapp NYM-J Кабель VDE 1 G, 4 жила и неизолированный медный проводник из ПВХ

    мм²

    * Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей.

    ** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

    Кабель Lapp NYM-J VDE 1 G, 4 жила и неизолированный медный проводник из ПВХ, мм²

    Допустимая допустимая нагрузка для кабеля Lapp NYM-J VDE 1 G 4 жилы и неизолированного медного проводника из ПВХ, мм² : 100 А

    Диапазон применения:

    • Для установки на штукатурку или под штукатурку
    • В кирпиче и бетоне, кроме прямой заделки в вибрированный или сжатый бетон
    • В сухих, сырых или влажных помещениях
    • Также подходит для использования на открытом воздухе, если защищен от прямых солнечных лучей

    Также известен как

    Кабель NYM-J, кабель из ПВХ, монтажный кабель, токопроводящий кабель, кабель с сердечником, медный кабель

    Характеристики продукта:

    • Огнестойкость в соответствии с IEC 60332-1-2

    Ссылки на нормы / Сертификаты:

    Состав продукта:

    • Жилы из неизолированной медной проволоки
    • Изоляция жил: на основе ПВХ
    • Заливочная масса поверх узла сердечника
    • Наружная оболочка: на основе ПВХ

    Технические данные:

    • Классификация ETIM 5: ETIM 5.0 Class-ID: EC000043
      ETIM 5.0 Class-Description: Домашний проводной кабель
    • Классификация ETIM 6: Обозначение класса ETIM 6.0: EC000043
      Описание класса ETIM 6.0: Кабель домашней электропроводки
    • Идентификационный код жил: До 5 жил: с цветовой кодировкой в ​​соответствии с VDE 0293-308, см. Приложение T9 От 6 жил: черные с белыми номерами
    • Скрутка проводов: Однопроволочная или многопроволочная ≥ 16 мм²: многопроволочная
    • Минимальный радиус изгиба: Стационарная установка: 4 x внешний диаметр
    • Номинальное напряжение: U0 / U: 300/500 В
    • Испытательное напряжение: 2000 В
    • Защитный провод: J = с защитным проводом GN-YE
      O = без защитного провода
    • Диапазон температур: Во время установки: от + 5 ° C до + 60 ° C
      Стационарная установка: от -40 ° C до + 70 ° C

    Спецификация:

    • Сечение провода (мм²): 1 G 4
    • Наружный диаметр [мм]: 0.2637 дюймов
    • Индекс меди (кг / км): 0,0255 фунтов
    • Вес: 0,0599 фунтов
    • Номер статьи: 1600009

    * Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей

    ** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

    Видео

    pdf

    Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

    NYM – J

    NYM – J

    Общая информация

    Эти типы кабелей данной торговой марки представляют собой силовые кабели для демонтажа стационарной проводки в оборудовании, работающем на переменном токе с рабочим напряжением 660 В, в жилых домах, на предприятиях и на предприятиях. дома, в сухих и сырых помещениях, внутри и снаружи кирпичных и бетонных стен.

    КОНСТРУКЦИЯ

    1. Электрический круглый медный однопроволочный или многопроволочный
    2. ПВХ изоляция
    3. Межфазное заполнение
    4. ПВХ оболочка
    • В проводе имеется заземляющий провод (желтый / зеленый) NYM - J

    Цвет фазных проводов можно заменить на любой цвет при сохранении цветов нулевого проводника (синий) и заземляющего проводника (желтый / зеленый).

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • Номинальное рабочее напряжение: 660 В
    • Рабочая температура кабеля: -30 ° C / +50 ° C
    • Относительная влажность воздуха: 98%
    • Срок службы: 30 лет

    Кабель технические характеристики

    428,3

    2 х 10,0

    3 x 10,0

    4 x 10,0

    5 x 10,0

    4 x 35,0

    5 x 35,0

    Тип кабеля

    Площадь поперечного сечения жилы, мм 2

    Примерный диаметр кабеля, мм

    Примерный вес кабеля, кг / км

    Максимальный электрическое сопротивление жилы при 20 ° С, Ом / км, не более

    NYM

    0.66 кВ

    2 х 1,5

    3 х 1,5

    4 х 1,5

    5 х 1,5

    8,8

    8,9

    9,9

    10,9

    118,1

    118,1

    188,7

    12,10

    2 х 2,5

    3 х 2,5

    4 х 2,5

    5 х 2,5

    10.

    10,5

    11,3

    12.5

    160,4

    188,3

    225,5

    277,9

    7,41

    2 х 4,0

    3 х 4,0

    4 х 4,0

    4 х 4,0

    9009 4,0

    11,4

    10,3

    14,1

    207,9

    249,0

    314,5

    388,3

    4,61

    2 х 6,0 х

    30

    4 х 6,0

    5 х 6,0

    11,8

    12,9

    14,2

    15,5

    266,7

    337,8

    428,3

    15,7

    16,4

    18,2

    20,5

    436,9

    533.3

    653,4

    780,6

    1,83

    2 x 16,0

    3 x 16,0

    4 x 16,0

    5 x 16,0

    18,4

    0003

    18,4

    633,9

    793,2

    977,2

    1194,7

    1,15

    2 x 25,0

    3 x 25,0

    4 x 25,0 5 x0003.

    0

    20,8

    22,2

    24,5

    26,8

    922,0

    1173,3

    1482,8

    1781,2

    0,727

    0,727

    0,727

    23,4

    24,5

    27,2

    29,8

    1228,1

    1541,1

    1917,0

    2347.4

    0,524

    Торговая марка кабеля Сечение жилы, мм2 Примерный диаметр кабеля, мм Примерный вес кабеля, кг / км Максимальное электрическое сопротивление жилы при 20 ° С, Ом / км, не более

    NYM

    0,66 кВ

    2 х 1,5

    3 х 1,5

    4 х 1,5

    5 х 1,5

    8.8

    8,9

    9,9

    10,9

    118,1

    136,4

    161,5

    188,7

    12,10

    2 х 2,5

    3 х 2,5

    4 х 2,5

    5 х 2,5

    10.

    10,5

    11,3

    12,5

    160,4

    188,3

    225, 5

    277,9

    7,41

    2 х 4,0

    3 х 4,0

    4 х 4,0

    5 х 4,0

    10.9

    11,4

    10,3

    14,1

    207,9

    249,0

    314,5

    388,3

    4,61

    2 х 6,0

    3 х 6,0

    4 х 6,0

    5 х 6,0

    11,8

    12,9

    14,2

    15,5

    266,7

    337,8

    428,3

    508,4

    3,08

    2 х 10,0

    3 x 10,0

    4 x 10,0

    5 x 10,0

    15.7

    16,4

    18,2

    20,5

    436,9

    533,3

    653,4

    780,6

    1,83

    2 x 16,0

    3 x 16,0

    4 x 16,0

    5 x 16,0

    18,4

    18,7

    20,9

    23,8

    633,9

    793,2

    977,2

    1194,7

    1,15

    2 x 25,0

    3 x 25,0

    4 x 25,0

    5 x 25,0

    20.8

    22,2

    24,5

    26,8

    922,0

    1173,3

    1482,8

    1781,2

    0,727

    2 x 35,0

    3 x 35,0

    3 x 35,0

    35,0

    4 x 35,0

    5 x 35,0

    23,4

    24,5

    27,2

    29,8

    1228,1

    1541,1

    1917,0

    2347,4

    0,524

    NYM-J

    Приложения:

    Электропроводка дома кабельная.Монтажный кабель.

    Проводников:

    Материал проводника Cu, неизолированный.

    Зеленый и желтый доступны, пожалуйста см. таблицу ниже.

    Цвета ядра:

    1 жила: зеленый / желтый

    3 ядра: зеленый / желтый, синий, коричневый

    4 ядра: зеленый / желтый, коричневый, черный и серый

    5 ядер: зеленый / желтый, синий, коричневый, Черный и серый

    7 ядро: пронумеровано

    Изоляция:

    ПВХ

    Оболочка / куртка:

    ПВХ

    Цвет:

    Серый

    Напряжение:

    Номинальное напряжение U0 300 В, номинальное напряжение U 500 В

    Макс.температура проводника:

    70 ° С

    Рабочая температура:

    Гибкий: От -5 ° C до +70 ° C, фиксированный: от -40 ° C до +70 ° C

    Минимальный радиус изгиба:

    1 жила: 15 x диаметр

    3 ядра и выше: 4 x всего диаметр

    Макс.температура короткого замыкания:

    160 ° С

    Стандарты:

    Огнестойкий В соотв.EN 50265-2-1

    Хотя компания BATT CABLES plc прилагает все усилия для обеспечения точности информации на веб-сайте, спецификаций и всей другой технической информации, эта информация носит ознакомительный характер и может быть изменена без уведомления или ответственности. Batt Cables Plc не несет ответственности за последствия любых несоответствий, неточностей или других недостатков, содержащихся в них. При выборе кабельных аксессуаров обратите внимание, что фактические размеры кабеля могут отличаться из-за производственных допусков.

    Монтажный провод VOKA NYM-J 5x2,5 Катушка 100 м ПВХ серый (VOKA Vogtländisches Kabelwerk)

    Записи с 1 по 7 из 7

    Обратите внимание на нашу минимальную сумму заказа 200,00 евро.

    200126-00

    Монтажная проволока ВОКА NYM-J 5x6 катушка 100 м ПВХ серый
    ЕВА: NYMJ5X6

    • PU: 100 метров
    • MOQ: Только 100 метров и полные ПУ
    общий запас:
    0 метров
    • из 100 метры: 3 евро.8100 *
    • из 200 метры: 3,6800 € *
    • из 400 метры: 3,5 500 € *

    Кол-во

    в спецификацию

    200128-00

    Проволока монтажная ВОКА NYM-J 5x16 катушка 100 м ПВХ серый
    ЕВА: NYMJ5X16

    • PU: 100 метров
    • MOQ: Только 100 метров и полные ПУ
    общий запас:
    0 метров
    • из 100 метры: 10 евро.0500 *
    • из 200 метры: 9,7000 € *
    • из 400 метры: 9 3600 € *

    Кол-во

    в спецификацию

    200127-00

    Монтажная проволока ВОКА NYM-J 5х10 катушка 100 м ПВХ серый
    ЕВА: NYMJ5X10

    • PU: 100 метров
    • MOQ: Только 100 метров и полные ПУ
    общий запас:
    0 метров
    • из 100 метры: 6 евро.1200 *
    • из 200 метры: 5,9100 € *
    • из 400 метры: 5,7000 € *

    Кол-во

    в спецификацию

    200119-00

    Монтажный провод ВОКА NYM-J 5x1.5 Катушка 100 м ПВХ серый
    ЕВА: NYMJ5X1,5

    • PU: 100 метров
    • MOQ: Только 100 метров и полные ПУ
    общий запас:
    400 метров
    • из 100 метры: € 0.9800 *
    • из 200 метры: 0,9500 € *
    • из 400 метры: 0,9100 € *

    Кол-во

    в спецификацию

    200095-00

    Монтажный провод ВОКА NYM-J 4х1.5 Катушка 100 м ПВХ серый
    ЕВА: NYMJ4X1,5

    общий запас:
    0 метров

    в спецификацию

    200125-00

    Монтажная проволока ВОКА NYM-J 5х4 катушка 100 м ПВХ серый
    ЕВА: NYMJ5X4

    • PU: 100 метров
    • MOQ: Только 100 метров и полные ПУ
    общий запас:
    0 метров
    • из 100 метры: 2 евро.6200 *
    • из 200 метры: 2,5300 € *
    • из 400 метры: 2,4400 € *

    Кол-во

    в спецификацию

    200050-00

    Монтажный провод ВОКА NYM-J 3х1.5 Катушка 100 м ПВХ серый
    ЕВА: NYMJ3X1,5

    • PU: 100 метров
    • MOQ: Только 100 метров и полные ПУ
    общий запас:
    300 метров
    • из 100 метры: € 0.6000 *
    • из 200 метры: 0,5800 € *
    • из 400 метры: 0,5600 € *

    Кол-во

    в спецификацию

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
