Обозначение диода: Маркировка диодов: справочник, таблица обозначений, расшифровка

Условное обозначение диодов, тиристоров, светодиодов, варикапов на схемах

Диоды — простейшие полупроводниковые приборы, основой которых является электронно-дырочный переход (p-n-переход). Как известно, основное свойство p-n-перехода — односторонняя проводимость: от области p (анод) к области n (катод). Это наглядно передает и условное графическое обозначение полупроводникового диода : треугольник (символ анода) вместе с пересекающей его линией электрической связи образуют подобие стрелки, указывающей направление проводимости. Перпендикулярная этой стрелке черточка символизирует катод (рис. 1).

Рис.1. Условное обозначение диодов

Буквенный код диодов — VD. Этим кодом обозначают не только отдельные диоды, но и целые группы, например, выпрямительные столбы (см. рис. 1, VD4). Исключение составляет однофазный выпрямительный мост, изображаемый в виде квадрата с соответствующим числом выводов и символом диода внутри (рис. 2, VD1). Полярность выпрямленного моста напряжения на схемах не указывают, так как ее однозначно определяет символ диода. Однофазные мосты, конструктивно объединенные в одном корпусе, изображают отдельно, показывая принадлежность к одному изделию в позиционном обозначении (см. рис. 2, VD2.1, VD2.2). Рядом с позиционным обозначением диода можно указывать и его тип.

Рис.2. Условное обозначение диодных мостов

На основе базового символа построены и условные графические обозначения полупроводниковых диодов с особыми свойствами. Чтобы показать на схеме стабилитрон, катод дополняют коротким штрихом, направленным в сторону символа анода (рис. 3, VD1). Следует отметить, что расположение штриха относительно символа анода должно быть неизменным независимо от положения обозначения стабилитрона на схеме (VD2—VD4). Это относится и к символу двуханодного (двустороннего) стабилитрона (VD5).

Рис.

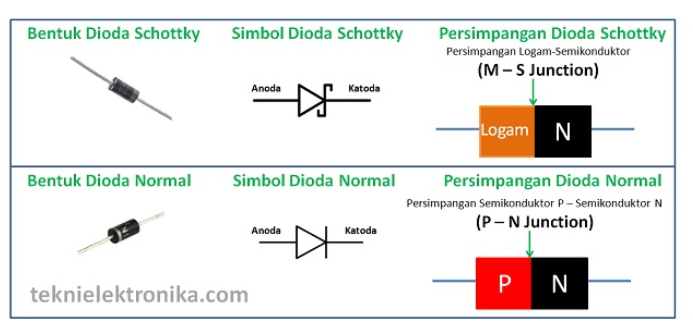

3. Условное обозначение стабилитронов, варикапов, диодов Шотки

Аналогично построены условные графические обозначения туннельных диодов, обращенных и диодов Шотки — полупроводниковых приборов, используемых для обработки сигналов в области СВЧ. В символе туннельного диода (см. рис. 3, VD8) катод дополнен двумя штрихами, направленными в одну сторону (к аноду), в обозначении диода Шотки (VD10) — в разные стороны; в обозначении обращенного диода (VD9) — оба штриха касаются катода своей серединой.

Свойство обратно смещенного p-n-перехода вести себя как электрическая ёмкость использовано в специальных диодах — варикапах (от слов vari(able) — переменный и cap(acitor) — конденсатор). Условное графическое обозначение этих приборов наглядно отражает их назначение (рис. 3, VD6): две параллельные линии воспринимаются как символ конденсатора. Как и конденсаторы переменной ёмкости, для удобства варикапы часто изготовляют в виде блоков (их называют матрицами) с общим катодом и раздельными анодами.

Для примера на рис. 3 показано обозначение матрицы из двух варикапов (VD1).

Базовый символ диода использован и в обозначении тиристоров (от греческого thyra — дверь и английского resistor — резистор) — полупроводниковых приборов с тремя p-n-переходами (структура р-n-p-n), используемых в качестве переключающих диодов. Буквенный код этих приборов — VS.

Тиристоры с выводами только от крайних слоев структуры называют динисторами и обозначают символом диода, перечеркнутым отрезком линии, параллельным катоду (рис. 4, VS1). Такой же прием использован и при построении обозначения симметричного динистора (VS2), проводящего ток (после его включения) в обоих направлениях. Тиристоры с дополнительным, третьим выводом (от одного из внутренних слоев структуры) называют

тринисторами. Управление по катоду в обозначении этих приборов показывают ломаной линией, присоединенной к символу катода (VS3), по аноду — линией, продолжающей одну из сторон треугольника, символизирующего анод (VS4). Условное графическое обозначение симметричного (двунаправленного) тринистора получают из символа симметричного динистора добавлением третьего вывода (см. рис.4, VS5).

Рис.4. Условное обозначение динисторов, тринисторов

Из диодов, изменяющих свои параметры под действием внешних факторов, наиболее широко применяют фотодиоды. Чтобы показать такой полупроводниковый прибор на схеме, базовый символ диода помещают в кружок, а рядом с ним (слева вверху, независимо от положения) помещают знак фотоэлектрического эффекта — две наклонные параллельные стрелки, направленные в сторону символа (рис. 5, VD1—VD3). Подобным образом строятся обозначения любого другого полупроводникового диода, управляемого оптическим излучением. На рис. 5 в качестве примера показано условное графическое обозначение фотодинистора VD4.

Рис.5. Условное обозначение фотодиодов

Аналогично строятся условные графические обозначения светоизлучающих диодов, но стрелки, обозначающие оптическое излучение, помещают справа вверху, независимо от положения и направляют в противоположную сторону (рис. 6). Поскольку светодиоды, излучающие видимый свет, применяют обычно в качестве индикаторов, на схемах их обозначают латинскими буквами HL. Стандартный буквенный код D используют только для инфракрасных (ИК) светодиодов.

Рис.6. Условное обозначение светодиодов и светодиодных индикаторов

Для отображения цифр, букв и других знаков часто применяют светодиодные знаковые индикаторы. Условные графические обозначения подобных устройств в ГОСТе формально не предусмотрены, но на практике широко используются символы, подобные HL3, показанному на рис. 6, где изображено обозначение семисегментного индикатора для отображения цифр и запятой. Сегменты подобных индикаторов обозначаются строчными буквами латинского алфавита но часовой стрелке, начиная с верхнего. Этот символ наглядно отражает практически реальное расположение светоизлучающих элементов (сегментов) в индикаторе, хотя и не лишен недостатка; он не несет информации о полярности включения в электрическую цепь (поскольку подобные индикаторы выпускают как с общим анодом, так и с общим катодом, то схемы включения будут различаться).

Однако особых затруднений это не вызывает, поскольку подключение общего вывода индикаторов обычно указывают на схеме. Буквенный код знаковых индикаторов — HG.

Светоизлучающие кристаллы широко используют в оптронах — специальных приборах, применяемых для связи отдельных частей электронных устройств в тех случаях, если необходима их гальваническая развязка. На схемах оптроны обозначают буквой U и изображают, как показано на рис. 7.

Рис.7. Условное обозначение оптронов

Оптическую связь излучателя (светодиода) и фотоприемника показывают в этом случае двумя стрелками, перпендикулярными к линиям электрической связи — выводам оптрона. Фотоприемником в оптроне могут быть фотодиод (см. рис. 7, U1), фототиристор U2, фоторезистор U3 и т. д. Взаимная ориентация символов излучателя и фотоприемника не регламентируется. При необходимости составные части оптрона можно изображать раздельно, но в этом случае знак оптической связи следует заменять знаками оптического излучения и фотоэффекта, а принадлежность частей к одному изделию показывать в позиционном обозначении (см.

рис. 7, U4.1,U4.2).

Обозначение диодов на плате

Это двухконтактный полупроводниковый элемент с двумя активными электродами, анодом и катодом, между которыми ток может протекать только однонаправленно. Применяются в различных электросхемах, где требуется односторонний эффект диода. Для изготовления приборов чаще всего применяется кремний, германий. Основанные на одном принципе действия диоды не одинаковы по способу функционирования. Известно несколько типов приборов, которые различаются обозначениями на схеме, а также внешним видом:. Существуют и другие разновидности диодных элементов: точечные, сигнальные, туннельные, легированные золотом и т.

Поиск данных по Вашему запросу:

Обозначение диодов на плате

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Обозначение детали на ПП
• Стабилитрон | Принцип работы и маркировка стабилитронов
• Диоды — характеристики, обозначение и маркировка диодов
• Как проверить диод?
• Как проверить различные типы диодов тестером — полная инструкция
• Буквенное и графическое обозначение светодиода на схеме
• Обозначение радиодеталей на схеме. Обозначение диодов на схеме
• Урок 2.4 — Диоды и светодиоды

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК ОПРЕДЕЛИТЬ ЛЮБОЙ SMD КОМПОНЕНТ

Обозначение детали на ПП

Это двухконтактный полупроводниковый элемент с двумя активными электродами, анодом и катодом, между которыми ток может протекать только однонаправленно.

Применяются в различных электросхемах, где требуется односторонний эффект диода. Для изготовления приборов чаще всего применяется кремний, германий. Основанные на одном принципе действия диоды не одинаковы по способу функционирования. Известно несколько типов приборов, которые различаются обозначениями на схеме, а также внешним видом:. Существуют и другие разновидности диодных элементов: точечные, сигнальные, туннельные, легированные золотом и т.

Конструктивно диоды выполняются в металлических, стеклянных, пластиковых или керамических корпусах. Каждый диод имеет свои технические параметры по току, напряжению, температурам и т. Для идентификации элементов служат специальные обозначения.

Под маркировкой понимаются нанесенные цветные символы на корпус диодного элемента, сообщающие прямую или закодированную информацию о его характеристиках. Российские и советские приборы имеют закодированную цветовую надпись, состоящую из полосок и точек, расшифровку которой можно отыскать в справочниках. По ней можно понять материал изготовления, предназначение элемента и его эксплуатационные характеристики.

В свою очередь, каждому сочетанию цветовых символов соответствует код из букв и цифр ГОСТ Цветовая маркировка диодов вместе с буквенным кодом занесена в таблицу.

Частично код из букв и цифр можно понять сразу, остальные параметры сгруппированы в других таблицах. Например, в таблице указано, что фиолетовая полоса со стороны катода обозначает КДА:. Маркировка диода, произведенного вне России, производится также с помощью определенной цветовой разметки, обозначающей буквенные и цифровые коды, прочитать которые можно по таблице. Применяется два основных стандарта:.

В европейском стандарте, подобно российскому, первый символ указывает на применяемый материал, далее сообщается о типе и предназначении элемента и затем о номере серии.

По этому номеру можно понять, применяется ли диод в общеупотребительных устройствах от до либо производится для установки в специальной схеме, тогда используется буквенный символ и двухразрядное число например, А Расположение катодного вывода всегда надо искать там, где нанесены широкие полоски. Американский стандарт JEDEC отличается меньшей информативностью, чем европейский, но основные характеристики прибора прочитать легко.

SMD — это устройства для поверхностного монтажа, электронные компоненты микроскопических размеров, припаянные к медной стороне платы и не имеющие длинных соединительных выводов. Часто маркировку нанести на него невозможно, так как нет для этого места. Если размер чуть больше, на элемент наносятся цифры или буквы. Некоторые справочные данные можно найти в различных таблицах, но они являются неполными, не всегда можно найти нужный элемент.

Из представленных на рисунке SMD-диодов крайний правый не подходит ни под одно описание. В таком случае помогает только просмотр в листе данных. Светодиод используется в полупроводниковых оптоэлектронных устройствах, имеющих излучение в диапазоне видимых, инфракрасных и ультрафиолетовых лучей. Наиболее распространенные разновидности SMD светодиода:.

В 5-метровых рулонах есть , или SMD, также и с лампочками. Надпись 16 SMD сообщает, что в лампе 16 светодиодов 5,7 х 3,0 мм. Cветодиоды, изготовленные по технологии DIP, имеют корпус из стекла или пластика и длинные выводы, маркируются в РФ при помощи разработанной системы цветовых кодов. Это важный параметр, определяющий точность цветопередачи. Образцом здесь является солнце, коэффициент CRI которого равен Источники искусственного света находятся в диапазоне Чем выше CRI, тем более естественным выглядит освещение.

Разные производители светодиодов применяют свою систему кодирования, не приведенную к единым стандартам. Поэтому надо искать расшифровку в специальных справочниках. RU — интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.

Стабилитрон | Принцип работы и маркировка стабилитронов

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т. Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования.

Основные параметры и характеристики диодов, обозначение диодов и их маркировка.

Диоды — характеристики, обозначение и маркировка диодов

У светодиода сильно ограничен ток. Через обычный красный светодиод лучше больше 20 мА не пропускать. По вашему 50 мА — это силовая цепь? И вы считаете, что использование светодиода как источника опорного напряжения — это хорошая схема? Ток установится в точке пересечения ВАХ цепочки диодов и выходной характеристики источника и примет вполне конечное, хотя и сильно зависящее от напряжения, значение. И подобрав это напряжение, вполне можно добиться протекания нужного нам тока. Но… Во-первых, этот ток окажется зависящим от температуры. А во-вторых, эта температура неизбежно поднимется, пока светодиоды работают.

Как проверить диод?

Светодиодом принято называть полупроводниковый прибор, при подаче напряжения на который, происходит излучение света — как видимой, так и не видимой части светового диапазона. Для правильного определения светодиодов на электрических схемах, приняты единые графические и буквенные символы, которые позволяют унифицировать техническую работу со светодиодами и источниками света на их основе. Традиционным обозначением светодиодов, требования к графическому изображению которого устанавливает еще советский ГОСТ 2. В отличие от фотодиода, который воспринимает излучение света, стрелки в обозначении светодиода на схемах направлены наружу, что указывает на его излучающую способность.

Маркировка диодов — краткое графическое условное обозначение элемента. Элементная база в настоящее время настолько разнообразна, сокращения отличаются весьма ощутимо.

Как проверить различные типы диодов тестером — полная инструкция

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Аналоги транзисторов МП38 и МП42? Вопрос о замене SPI Flash. Как из моника сделать телевизор?

Буквенное и графическое обозначение светодиода на схеме

Полупроводниковые диоды: 2. Виды и система обозначений современных полупроводниковых диодов. ВАХ как у обычного p- n- перехода. Обозначение стандартное см. В качестве выпрямительных используют сплавные эпитаксиальные и диффузионные диоды, выполненные на основе несимметричных p- n- переходов. Для выпрямительных диодов характерны малые сопротивления и большие токи в прямом режиме. Барьерная емкость из-за большой площади перехода достигает значений десятков пикофарад. Германиевые выпрямительные диоды применяют до температур о С, кремниевые до о С, арсенид-галлиевые до о С.

На плате шелкографию со стороны анода делаю толще. Если помещается, между контактными площадками рисую обозначение диода.

Обозначение радиодеталей на схеме. Обозначение диодов на схеме

Обозначение диодов на плате

Светодиод Light Emitting Diode, LED — это полупроводниковый диод, способный излучать свет, когда к нему приложено напряжение в прямом направлении. По сути, это диод, преобразующий электрическую энергию в световую. В зависимости от материала из которого изготовлен светодиод, он может излучать свет разной длины волны разного цвета и иметь различные электрические характеристики.

Урок 2.4 — Диоды и светодиоды

ВИДЕО ПО ТЕМЕ: обозначение радиодеталей, радиоэлементов на плате

Скачать файл: HZ-Series. Форум ВД. Электронные компоненты, устройства, источники питания. Забыли пароль? Описание: Помогите определить элемент по коду.

Вспомните, как вы накачивали колесо велосипеда или автомобиля. Почему, когда вы убирали шланг насоса, воздух не выходил из колеса?

Мы настолько привыкли к компьютерам , что не представляем своей жизни без них. Какой кирпич не возьми — это только кусок обожженной глины; не сразу и понятно, к какому делу его — самого по себе — можно приспособить. Это как дом, построенный из кирпичей. Но несколько тысяч собранных определенным образом таких кусков глины — это жилище, которое защищает от непогоды и предоставляет крышу над головой. Разумеется, можно пользоваться компьютером и жить в доме и не представлять себе, как эти штуки устроены.

Далее приводится структура и цоколёвка с обозначением назначения выводов популярных импортных цифровых микросхем серии CD40xx и операционных усилителей LM. А — маломощный диод;В — варикап;С — маломощный низкочастотный транзистор;D — мощный низкочастотный транзистор;Е — туннельный диод;F — маломощный высокочастотный транзистор;G — несколько приборов в одном корпусе;Н — магнитодиод;L — мощный высокочастотный транзистор;М — датчик Холла;Р — фотодиод, фототранзистор;Q — светодиод;R — маломощный регулирующий или переключающий прибор;S — маломощный переключательный транзистор;Т — мощный регулирующий или переключающий прибор;U — мощный переключательный транзистор;Х — умножительный диод;Y — мощный выпрямительный диод;Z — стабилитрон. Каждый наверно начинающие радиолюбитель видел и внешне радиодетали и возможно схемы,но что чем является на схеме приходится долго думать или искать,и только где то он может прочитает и увидит новые для себя слова такие как резистор, транзистор, диод и прочее. А как же они обозначаются.

Коды нумерации транзисторов и диодов

» Electronics Notes

Pro-Electron, JEDEC и JIS — это отраслевые схемы нумерации полупроводниковых устройств: диодов, биполярных транзисторов и полевых транзисторов — они позволяют получать устройства от разных производителей.

---

Учебное пособие по транзисторам Включает:
Основы транзисторов Усиление: Hfe, hfe и бета Характеристики транзистора Коды нумерации транзисторов и диодов Выбор транзисторов на замену

---

Существуют тысячи различных типов диодов, биполярных транзисторов и полевых транзисторов. Эти полупроводниковые устройства имеют разные характеристики в зависимости от того, как они спроектированы и изготовлены.

В результате важно, чтобы разные полупроводниковые устройства имели разные номера деталей, чтобы отличать их друг от друга.

Транзистор BC547 — BC в номере детали указывает, что это кремниевый транзистор малой мощности звуковой частоты

. Первоначально производители должны были давать устройствам свои собственные номера, но вскоре для полупроводниковых устройств, включая диоды, биполярные транзисторы и полевые транзисторы, стали использоваться стандартные схемы нумерации. JFET и MOSFET.

Наличие отраслевых стандартных схем нумерации полупроводниковых устройств имеет много преимуществ не только для крупных производителей электронного оборудования, но и для любителей и студентов.

Несмотря на то, что в наши дни существуют стандартные системы нумерации, на рынке существует множество специализированных транзисторов и других полупроводниковых устройств, и на них часто указываются индивидуальные номера деталей производителя. К счастью, многие из них легко идентифицировать как устройства конкретных производителей.

Кроме того, с появлением Интернета можно легко найти спецификации и другие сведения о транзисторах и многих других электронных компонентах, а также просмотреть их полные спецификации. Несмотря на это, по-прежнему очень удобно понимать схемы нумерации транзисторов, из которых легко и быстро понять их общие характеристики.

Схемы нумерации/кодирования полупроводниковых приборов

Существует множество различных способов организации схемы нумерации. На заре производства термоэлектронных клапанов (вакуумных трубок) каждый производитель давал номер производимым ими типам. Таким образом, существовало огромное количество различных номеров для устройств, многие из которых были практически идентичными. Вскоре стало очевидно, что необходим более структурированный подход, чтобы одно и то же устройство можно было купить независимо от производителя.

То же самое относится и к полупроводниковым приборам, и для диодов, биполярных транзисторов и полевых транзисторов используются независимые от производителя схемы нумерации. На самом деле используется несколько схем нумерации полупроводников:

.

1. Схема нумерации Pro-electron Эта схема нумерации диодов, биполярных транзисторов и полевых транзисторов была разработана в Европе и широко используется для транзисторов, разработанных и изготовленных здесь.
2. Схема нумерации JEDEC   Эта схема нумерации диодов и транзисторов была разработана в США и широко используется для диодов и транзисторов, произведенных в Северной Америке.
3. Схема нумерации JIS   Эта система нумерации полупроводниковых устройств была разработана в Японии, и ее можно увидеть на диодах, транзисторах и полевых транзисторах, произведенных в Японии.
4. Собственные схемы производителей: Существуют некоторые устройства, особенно специализированные биполярные транзисторы и некоторые полевые транзисторы, для которых отдельные производители могут сохранить все права на производство. Они могут не захотеть открывать спецификации и методы производства для других, если они используют технологию, которую они разработали. В этих и подобных случаях производители будут использовать свои собственные схемы нумерации деталей, которые не соответствуют схемам отраслевых стандартов 9.0035

Цель стандартных отраслевых схем нумерации состоит в том, чтобы обеспечить идентификацию и описание электронных компонентов и, в данном случае, полупроводниковых устройств, включая диоды, биполярные транзисторы и полевые транзисторы, чтобы иметь общие электронные компоненты и нумерацию компонентов у нескольких производителей. Для этого производители регистрируют определение новых электронных компонентов в соответствующем органе, а затем получают новый номер детали.

Этот подход позволяет компаниям-производителям электронного оборудования иметь вторичные источники своих компонентов и, таким образом, обеспечивать поставку для крупномасштабного производства, а также снижать последствия устаревания.

В той или иной степени эти схемы нумерации позволяют дать широкое описание функции диода, транзистора или полевого транзистора. Схема Pro-Electron предоставляет гораздо больше информации, чем другие.

Система нумерации Pro-Electron или EECA

Схема нумерации Pro-Electron для обеспечения стандартизированной схемы нумерации полупроводников, в частности диодов, транзисторов и полевых транзисторов, была создана в 1966 году на встрече в Брюсселе, Бельгия.

Схема нумерации полупроводниковых диодов, биполярных транзисторов и полевых транзисторов была основана на формате системы, разработанной Маллардом и Филипсом для нумерации термоэлектронных ламп или электронных ламп, которая существовала с начала 1930-х годов. В нем первая буква обозначала напряжение и ток нагревателя, вторая и последующие буквы обозначали отдельные функции внутри стеклянной оболочки, а остальные цифры обозначали основу клапана и серийный номер типа.

Схема Pro-Electron взяла это и использовала буквы, которые редко использовались в описаниях нагревателей, для обозначения типа полупроводника, а затем использовала вторую букву для определения функции. Существовало сходство между обозначениями клапанов/трубок и обозначениями, используемыми для полупроводниковых устройств. Например, для диода использовалась буква «А» и т. д.

Схема широко использовалась, и в 1983 году ее управление было передано Европейской ассоциации производителей электронных компонентов, ВЕЦА.

Первая буква

• А = Германий
• В = кремний

• C = арсенид галлия
• R = комбинированные материалы

Вторая буква

• A = Диод — маломощный или сигнальный
• B = Диод — переменная емкость
• C = Транзистор — звуковая частота, малой мощности
• D = Транзистор — звуковая частота, мощность
• E = Туннельный диод
• F = Транзистор — высокая частота, малой мощности
• G = Прочие устройства
• H = Диод — чувствительный к магнетизму
• L = Транзистор — высокая частота, мощность
• N = Оптопара

• P = Детектор света
• Q = Излучатель света
• R = Коммутационное устройство малой мощности, напр. тиристор, диак, однопереходный
• S = Транзистор — коммутация малой мощности
• T = Коммутационное устройство малой мощности, напр. тиристор, симистор
• U = Транзистор — переключающий, силовой
• Вт = Устройство поверхностных акустических волн
• X = Диодный множитель
• Y = диодное выпрямление
• Z = Диод — опорное напряжение

Последующие символы

Символы, следующие за первыми двумя буквами, образуют серийный номер устройства. Те, которые предназначены для бытового использования, имеют три цифры, но те, которые предназначены для коммерческого или промышленного использования, имеют букву, за которой следуют две цифры, т. Е. A10 — Z9.9.

Суффикс

В некоторых случаях может быть добавлена ​​буква суффикса:

• A = низкое усиление
• B = средний коэффициент усиления

• C = высокий коэффициент усиления
• Без суффикса = усиление неклассифицировано

Это полезно как для производителей, так и для пользователей, потому что при производстве транзисторов существует большой разброс уровней усиления. Затем их можно разделить на группы и пометить в соответствии с их усилением.

Используя схему нумерации, видно, что транзистор с номером детали BC107 представляет собой кремниевый маломощный аудиотранзистор, а BBY10 — кремниевый диод переменной емкости для промышленного или коммерческого использования. Например, BC109C представляет собой кремниевый маломощный аудиотранзистор с высоким коэффициентом усиления

.

Система нумерации или кодирования JEDEC

JEDEC, Объединенный технический совет по электронным устройствам, является независимой отраслевой организацией по торговле полупроводниковыми технологиями и органом по стандартизации. Он обеспечивает множество функций, одной из которых является стандартизация полупроводников, а в данном случае нумерация диодов, биполярных транзисторов и полевых транзисторов.

Самое раннее происхождение JEDEC можно проследить до 1924 года, когда была создана Ассоциация производителей радиооборудования, которая много лет спустя стала Ассоциацией электронной промышленности (EIA). В 1944 году Ассоциация производителей радиоприемников и Национальная ассоциация производителей электроники создали орган под названием Объединенный технический совет по электронным лампам, JETEC. Это было создано с целью присвоения и согласования типовых номеров электронных ламп (термоэлектронных клапанов).

С ростом использования полупроводниковых устройств сфера деятельности JETEC была расширена, и в 1919 году она была переименована в JEDEC, Объединенный технический совет по электронным устройствам.58.

Первоначальная нумерация полупроводниковых приборов соответствовала широким очертаниям разработанной схемы нумерации ламп и ламп: «1» означало «Без нити накала/нагревателя», а «N» — «Кварцевый выпрямитель».

Первая цифра нумерации полупроводниковых устройств была изменена с обозначения отсутствия нити на нить на количество PN-переходов в полупроводниковом устройстве, а система нумерации была описана в EIA/JEDEC EIA-370.

• Первый номер =
  • 1 = Диод
  • 2 = Биполярный транзистор или полевой транзистор с одним затвором
  • 3 = полевой транзистор с двойным затвором
  Число соответствует количеству переходов, хотя для МОП-транзисторов это нужно немного интерпретировать.
• Вторая буква = N
• Последующие цифры = серийный номер

Таким образом, устройство с кодом нумерации 1N4148 является диодом, а 2N706 — биполярным транзистором.

Иногда к номеру детали добавляются дополнительные буквы, которые часто относятся к производителю. M означает, что производителем является Motorola, а TI означает Texas Instruments, хотя буква A, добавленная к номеру детали, часто означает пересмотр спецификации, например. Транзисторы 2N2222A широко доступны, и это обновленная версия 2N2222. Интерпретация этих чисел иногда требует некоторых базовых знаний.

Схема нумерации полупроводниковых устройств JIS

Японские промышленные стандарты, схема нумерации деталей JIS для полупроводниковых устройств стандартизирована в соответствии с JIS-C-7012.

В этой схеме используется номер типа, состоящий из числа, за которым следуют два символа, за которыми следует серийный номер.

Первый номер

Первое число указывает количество переходов в полупроводниковом устройстве.

• 1 = Диод
• 2 = Биполярный транзистор или полевой транзистор с одним затвором
• 3 = полевой транзистор с двойным затвором

Буквы на позициях 2 и 3

• SA = высокочастотный биполярный транзистор PNP
• SB = биполярный транзистор звуковой частоты PNP
• SC = высокочастотный биполярный транзистор NPN
• SD = биполярный транзистор звуковой частоты NPN
• SE = Диоды
• SF = Тиристор (SCR)
• SG = устройства Gunn
• SH = UJT (однопереходный транзистор)
• SJ = P-канальный JFET / MOSFET

• SK = N-канальный JFET / MOSFET
• СМ = симистор
• SQ = светодиод
• SR = Выпрямитель
• SS = сигнальный диод
• ST = лавинный диод
• SV = Варакторный диод / варикопный диод
• SZ = стабилитрон / диод опорного напряжения

Серийный номер

Серийный номер следует за первой цифрой и двумя буквами типа полупроводникового устройства. Цифры между 10 и 9999.

Суффикс

После серийного номера может использоваться суффикс, указывающий на то, что устройство было одобрено, т. е. существует гарантия того, что оно было изготовлено в правильных условиях для производства требуемого полупроводникового устройства.

Номера производителей

Несмотря на то, что существуют отраслевые организации для создания номеров устройств, некоторые производители хотели производить устройства, уникальные для них. В некоторых областях это обеспечило бы устройству уникальную торговую точку, которую другие производители не смогли бы скопировать.

Эти номера полупроводниковых устройств уникальны для производителя, поэтому их можно использовать для идентификации источника.

Некоторые распространенные примеры приведены ниже:

• МДж = мощность Motorola, металлический корпус
• MJE = питание Motorola, пластиковый корпус
• MPS = Motorola малой мощности, пластиковый корпус
• MRF = радиочастотный транзистор Motorola

• СОВЕТ = силовой транзистор Texas Instruments (пластиковый корпус)
• TIPL = планарный силовой транзистор TI
• TIS = малосигнальный транзистор TI (пластиковый корпус)
• ZT = Ферранти
• ZTX = Ферранти

Система нумерации или кодирования транзисторов и диодов Pro-electron предоставляет больше информации об устройстве, чем система JEDEC. Однако обе эти схемы нумерации диодов и транзисторов широко используются и позволяют ряду производителей производить устройства одного и того же типа. Это позволяет производителям оборудования покупать полупроводники у разных производителей и знать, что они покупают устройства с одинаковыми характеристиками.

Другие электронные компоненты:
Резисторы конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор полевой транзистор Типы памяти Тиристор Соединители ВЧ-разъемы Клапаны/трубки Батареи Переключатели Реле Технология поверхностного монтажа
    Вернуться в меню «Компоненты». . .

Протекание тока через диод: функциональность и характеристики

Ключевые выводы

● Узнайте о функциях диодов.

● Получите более полное представление о характеристиках протекания тока через диоды.

● Узнайте, как изменения смещения диодов определяют, работают ли они как изоляторы или проводники.



Смещение диода влияет на протекание тока.

По сравнению с множеством электронных компонентов, с которыми мы сталкиваемся в области электроники, диод является относительно простым компонентом. По сути, диод — это компонент, который позволяет току течь в одном направлении и блокирует его в другом направлении. Диоды позволяют току течь в одном направлении без влияния какого-либо импеданса, полностью блокируя весь поток тока в другом. Кроме того, существует четкое обозначение между этими двумя состояниями работы.

Диод

Как уже говорилось, ток, протекающий через диод, может течь только в одном направлении, и мы называем это состояние прямым смещением. Поскольку ток может течь только в одном направлении (прямое смещение), мы неофициально считаем диоды односторонними электронными вентилями. Если напряжение на диоде отрицательное, ток не течет; таким образом, идеальный диод выглядит как разомкнутая цепь.

Условия или состояния, в которых может находиться типичный диод, — прямое или обратное смещение. В электронике мы определяем смещение или смещение как метод установления набора токов или напряжений в различных точках электронной схемы, чтобы установить надлежащие условия работы в электронных компонентах. Хотя это упрощенная версия ответа, в целом она верна.

Диод представляет собой электронный компонент, состоящий из полупроводникового материала P-типа и N-типа; мы называем p-n переход. Он также имеет выводы, подключенные к этим двум концам, что упрощает внедрение практически в любую электронную схему.

Функциональность диода

Мы называем вывод, прикрепленный к полупроводнику N-типа, катодом. Таким образом, катод является отрицательной стороной диода. Напротив, мы называем вывод, подключенный к полупроводнику P-типа, анодом, что делает его положительной стороной диода.

Когда мы подключаем источник напряжения к диоду так, что положительная сторона источника напряжения соединяется с анодом, а отрицательная сторона соединяется с катодом, диод действует как проводник, позволяя течь току. Когда мы подключаем напряжение к диоду в этом направлении, мы называем это прямым смещением.

Однако, если мы изменим это направление напряжения, т. е. подключим отрицательную (-) сторону к аноду, а положительную (+) сторону к катоду, ток не будет течь. В это время диод действует как изолятор. Когда мы подключаем напряжение к диоду в этом направлении, мы называем это обратным смещением.

Примечание. Хотя при прямом смещении ток течет, а при обратном — нет, существует максимальный предел уровня тока, который диод может эффективно блокировать.

Две области диода

Мы кратко обсудили две полупроводниковые области в диоде (P и N). Однако также важно различать стороны или полупроводниковые области.

Во-первых, о символе, который схематически изображает диод, катод находится справа, а анод — слева. Анодную сторону условного обозначения, как правило, рассматривают как стрелку, изображающую стандартное направление протекания тока, т. е. от положительного (+) к отрицательному (-). Следовательно, диод допускает протекание тока в направлении стрелки. А затем рассмотрите вертикальную линию на стороне катода как огромный знак минус (-), показывающий, какая сторона диода является отрицательной для прямого смещения.

Функциональность протекания тока через диод

Стандартному диоду требуется определенное прямое напряжение, прежде чем он позволит протекать току. Как правило, указанное количество напряжения, которое требуется диоду, прежде чем позволить протекать току, составляет минуту. Обычно это 0,5 вольта. Пока он не достигнет этой величины напряжения, ток не будет течь. Однако при достижении прямого напряжения ток легко протекает через диод.

Мы называем этот минимальный порог напряжения в прямом направлении прямым падением напряжения на диоде. Причина этого в том, что цепь теряет или падает это напряжение на диоде. Мы можем проверить это, используя мультиметр и измерив выводы диода, когда он находится в прямом смещении. Полученное показание будет прямым падением напряжения на диоде.

Для дополнительной иллюстрации мы можем использовать приведенную выше принципиальную схему. Когда мы используем мультиметр для измерения на клеммах лампы, напряжение будет представлять собой разницу между напряжением батареи (12 вольт) и прямым падением напряжения на диоде в цепи. Например, если прямое падение напряжения на нашем диоде составляет 0,8 вольта, а напряжение батареи точно равно 12 вольтам, то напряжение на лампе будет 11,2 вольта.

Характеристики диода

Диод имеет максимальное обратное напряжение, которое он может выдержать до того, как выйдет из строя, что позволяет протекать обратному току через диод. Мы называем это обратное напряжение пиковым обратным напряжением (PIV) или пиковым обратным напряжением. Кроме того, это важная характеристика диода с точки зрения функциональности схемы. Крайне важно, чтобы ни один диод в вашей схеме не подвергался напряжению, превышающему этот предел.

Наряду с номинальным значением PIV и прямого падения напряжения диод также получает максимальный номинальный ток. Как следует из этого рейтинга, это пиковый рабочий ток диода, и его превышение приведет к непоправимому повреждению диода и, возможно, всей схемы.

Диод как компонент относительно прост, но он сочетает в себе функциональность двух различных компонентов. Широкий спектр приложений для диода включает практически бесконечный список приложений для электрических устройств. Таким образом, диод является действительно адаптивным компонентом, который дает разработчикам оптимальный контроль над тем, какую функцию диод будет играть в их схемотехнике.

Набор диодов различных форм и размеров, но все они имеют одинаковые характеристики протекания тока.

Для успешного внедрения диода в вашу конструкцию с соответствующими характеристиками протекания тока через диод необходимо использовать высококачественное программное обеспечение для проектирования и анализа печатных плат.
