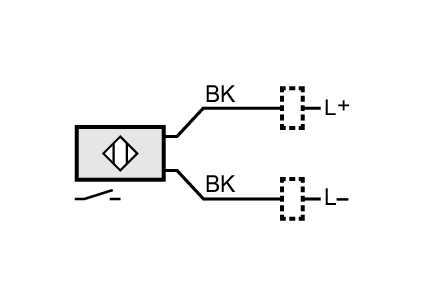

Обозначение индуктивного датчика на схеме: Индуктивные датчики бесконтактные: описание, подключение, схема, характеристики

Содержание

Приборы контроля и управления

СУНА-122 каскадный контроллер для управления насосами с преобразователем частоты

АБВГ – 01.0105 – НТХ
АБВГ — 01.0105 — НТХ.КЖ
АБВГ — 01.0105 — НТХ.П
АБВГ — 01.0105 — НТХ.СО
АБВГ — 02.0105 — НТХ
АБВГ — 02.0105 — НТХ.П
АБВГ — 02.0105 — НТХ.КЖ
АБВГ — 02.0105 — НТХ.СО
АБВГ — 03.0105 — НТХ
АБВГ — 03.0105 — НТХ.П
АБВГ — 03.
0105 — НТХ.КЖ
АБВГ — 03.0105 — НТХ.СО
АБВГ — 04.0105 — НТХ
АБВГ — 04.0105 — НТХ.П
АБВГ — 04.0105 — НТХ.КЖ
АБВГ — 04.0105 — НТХ.СО
АБВГ — 05.0105 — НТХ
АБВГ — 05.0105 — НТХ.П
АБВГ — 05.0105 — НТХ.КЖ
АБВГ — 05.0105 — НТХ.СО
УГО_СПДС
УГО_ЕСКД

УТ1 двухканальный таймер реального времени

УГО_ЕСКД
УГО_СПДС
Кнопка с фиксацией
Поплавковый датчик уровня
Емкостной датчик NPN
Контактор 220В (Р)
Лампа сигнализации (Р)
3D Модель УТ1-Д
2D Модель УТ1-Д
3D Модель УТ1-Н
2D Модель УТ1-Н
3D Модель УТ1-Щ1
2D Модель УТ1-Щ1
3D Модель УТ1-Щ2
2D Модель УТ1-Щ2

УТ24 цифровой двухканальный таймер

Кнопка с фиксацией
Поплавковый датчик уровня
Емкостной датчик (Внеш. ИП)
Емкостной датчик (Встр. ИП)
Индуктивный датчик (Внеш. ИП)
Индуктивный датчик (Встр. ИП)
Оптический датчик (Внеш. ИП)
Оптический датчик (Встр. ИП)
Лампа сигнализации (Р)
Промежуточное реле 24В (К)
Симистор управление (С)
Контактор 220В (Р)
Разные виды датчиков и выходов
3D Модель УТ24-Щ1. X
2D Модель УТ24-Щ1.X
3D Модель УТ24-Щ2.X
2D Модель УТ24-Щ2.X
3D Модель УТ24-Н.X
2D Модель УТ24-Н.X
3D Модель УТ24-Д.X
2D Модель УТ24-Д.X

СИ10 простой счетчик импульсов

УГО_ЕСКД
УГО_СПДС
Бесконтактный датчик с внешним питанием
Бесконтактный датчик с питанием от прибора

Индуктивные датчики давления






В этих датчиках применяются индуктивные чувствительные элементы. Индуктивные датчики получили достаточно широкое распространение, но в современных условиях, в связи с малой надежностью, сложностью конструкции индуктивных чувствительных элементов, высокими требованиями, предъявляемыми к магнитным материалам они применяются все реже. Измеряемое давление воздействует на упругий ЧЭ, который перемещает якорь индуктивного преобразователя (ИП). Первичные обмотки ИП питаются переменным током повышенной частоты (28 кГц), который генерируется полупроводниковым преобразователем, питаемым от бортовой сети постоянного тока через стабилизатор напряжения. Выходное напряжение со вторичных обмоток ИП выпрямляется и подается на выходные клеммы штепсельного разъема.

Рис. 1.5. Принципиальная схема манометра с индуктивным датчиком:





Снимаемые с индуктивного датчика сигналы переменного тока выпрямляются диодами и на логометр указателя поступают сигналы постоянного тока.

Такие манометры применяются для измерения давления при повышенных температурах и при значительных колебаниях измеряемого давления с частотой до 700 Гц. Диапазон измерения от 0 – 0.3 МПа до 0 – 30 МПа. Максимальные погрешности не превышают ± 4 %



Погрешности датчиков давления.



К инструментальным погрешностям манометра относятся:

1. Шкаловые погрешности;

2. Погрешности, вызываемые трением в механизме;

3. Погрешности от неуравновешенности деталей передаточно-множительного механизма;

4. Температурные погрешности;

5. Погрешности гистерезиса.



Наибольшую величину имеют погрешности от трения и температурные погрешности.

Погрешность, вызываемая трением в механизме, обусловлена наличием сил трения в сопряженных деталях кинематической цепи (в шарнирах, осях, зубчатых парах и т.д.) и трением между щеткой и потенциометром.

Изменение температуры окружающей среды по сравнению с температурой градуировки приводит к следующим погрешностям:

а) изменение модуля упругости материала, из которого изготовлен упругий чувствительный элемент;

б) неодинаковое линейное расширение деталей из различных материалов при изменении температуры;

в) изменение сопротивлений рамок логометра.

Величина погрешности от изменения модуля упругости неодинакова по всей шкале: при нулевой разности давлений, погрешность равна нулю; с увеличением разности давлений погрешность возрастает.

Абсолютное значение температурной погрешности, вызванное изменением модуля упругости



(1.14)

где l — температурный коэффициент модуля упругости;

р — разность давлений;

Dt — изменение температуры окружающей среды.



Неодинаковое линейное расширение деталей при изменении температуры приводит к дополнительному перемещению передаточно-множительного механизма и, соответственно, к смещению стрелки прибора. Возникающая при этом погрешность показания прибора пропорциональна величине изменения температуры и имеет одинаковую величину по всей шкале, т.е. не зависит от измеряемого давления. Для устранения этой погрешности основание и тягу механизма следует изготовлять из одинакового материала.

Кроме того, для устранения контактного трения щеток потенциометра применяют бесконтактные преобразователи — индуктивный датчик перемещения, якорь которого связан с жестким центром мембраны.

Электрический сигнал рассогласования, снимаемый с индуктивного датчика через выпрямительный мост, подается на логометрический указатель аналогично потенциометрическому датчику.



Описание лабораторной установки



Схема установки (рис. 1.6) содержит в своем составе: три исследуемых датчика давления: потенциометрический ДП, два индуктивных ИКД и ИД. Выходные сигналы с датчиков нормируются и посредством переключателя подаются на указатель.

Рис. 1.6. Схема установки



K — кран, Рес — ресивер, Ред — редуктор, М — манометр, ДП датчик потенциометрический ПI-Б, ИКД индуктивный датчик ИКД-27ДФ, ИД -индуктивный датчик ДИ-4, mV милливольтметр.

Порядок выполнения работы



1. Изучить принцип работы и конструкцию потенциометрического и индуктивного датчиков давления.

2. Создать давление в ресивере.

3. Установить переключатель в соответствующее положение, снять зависимость выходного сигнала каждого датчика от величины входного давления.

4. Измерения произвести для десяти значений входного давления. Данные занести в таблицу 1.



Таблица 1

№ пп Давление по шкале манометра Показания mV ДП Показания mV ИКД
Uср Δ   ε Uср Δ ε













По полученным данным построить графики зависимости

Определить погрешности датчиков давления и сравнить полученные результаты.

Содержание отчета



1. Цель работы;

2. Схему установки;

3. Результаты измерений, сведенные в таблицу;

4. Графики, построенные по результатам измерений;

5. Вывод.

1.6. Контрольные вопросы

1. Принцип действия потенциометрического датчика давления.

2. Принцип действия индуктивного датчика давления.

3. Погрешности исследуемых датчиков давления и методы их уменьшения.

4. Конструкция датчиков давления.

5. Перечислите погрешности манометров с потенциометрическими датчиками.

6. Перечислите погрешности манометров с индуктивными датчиками.

7. Методы устранения погрешностей манометров различного типа.

Литература

1. Боднер В.А. “Приборы первичной информации”. М. Машиностроение, 1981 г.

2. Дорофеев С. С. Авиационные приборы. М.: Воениздат, 1992 г.

3. Панфилов Д.И. Иванов В.С. Датчики фирмы “ Motorola”. М.: Додэка, 2000 г.

4. Уолт Кестер. Учебник фирмы Analog Devices. / Перевод с английского — Горшков Б.Л., Санкт-Петербург: Автекс, 1998 г., электронная версия.



ЛАБОРАТОРНАЯ РАБОТА № 2



Читайте также:



Принцип работы индуктивных датчиков перемещения

Предлагаем Вам ознакомиться с физическими основами работы индуктивных датчиков перемещения производства компании RDP Electronics Ltd (United Kingdom), с их основными параметрами, преимуществами и сферами применения.

Сам термин LVDT (Linear Variable Differential Transformer) — означает линейный дифференциальный трансформатор с переменным коэффициентом передачи.

Рассмотрим принцип работы датчиков на LVDT технологии.

Первичная возбуждающая обмотка
Вторичная обмотка 1
Вторичная обмотка 2
Результирующий сигнал от суммы вторичных обмоток

В принципе имеется две схемы работы — с выходным напряжением и выходным током.


Схема работы с выходным током (4-20мА)

Схема работы с выходным напряжением

Рассмотрим более детально сам процесс измерения перемещения.

Датчик перемещения, работающий по технологии LVDT, состоит из трех обмоток трансформатора — одной первичной и двух вторичных. Степень передачи тока между первичной и двумя вторичными обмотками определяется положением подвижного магнитного сердечника, штока. Вторичные обмотки трансформатора соединены в противофазе.

При нахождении штока в середине трансформатора, напряжение на двух вторичных обмотках равны по амплитуде, а т. к. они соединены противофазно, суммарное напряжение на выходе равно нулю — перемещения нет.

Если шток перемещается от серединного положения в какую либо сторону — происходит увеличение напряжения в одной из вторичных обмоток и уменьшение в другой. В результате суммарное напряжение будет не нулевым — датчик будет фиксировать смещение штока.

Соотношение выходной фазы сигнала по сравнению с фазой возбуждающего сигнала дает возможность электронике понять, в какой части обмотки находится в данный момент шток.

Основная особенность принципа работы индуктивных датчиков перемещения состоит в том, что прямой электрический контакт между чувствительным элементом и трансформатором отсутствует (связь осуществляется через магнитное поле), что дает пользователям абсолютные данные по перемещению, теоретически бесконечную точность разрешения и очень долгий срок службы датчика.

Особенности схемы работы с выходным током — т. к. цепь генератор/демодулятор встроена в сам датчик перемещения и питается от выходного тока 4-20 мА, то нет необходимости во внешнем оборудовании для формирования сигнала.

Особенности схемы работы с выходным напряжением — цепь генератор/демодулятор, встроенная в датчик перемещения обеспечивает возбуждение и преобразует сигнал обратной связи в напряжение постоянного тока. При этом так же не требуется внешнее оборудование для формирования сигнала.

Особенности измерения выходного сигнала.
1) Если выходное напряжение измеряется не фазочувствительным (среднеквадратичным) вольтметром, то отклонение штока в любую сторону от центрального положения в трансформаторе датчика будет соответствовать увеличению выходного напряжения.

Заметим, что кривая не касается горизонтальной оси. Это происходит из-за остаточного выходного напряжения.

2) Если используется фазочувствительная демодуляция, то по выходному сигналу можно судить, в какой части трансформатора находится шток в данный момент.

Для формирования сигнала всегда используется фазочувствительная демодуляция, т.к. это исключает влияние на выходной сигнал остаточного выходного напряжения и позволяет пользователю знать положение штока в трансформаторе.

Диапазон линейности индуктивного датчика перемещения.
Если мы рассмотрим выходную кривую вне механического диапазона типичного LVDT датчика, то можно заметить, что на краях диапазона кривая изгибается. Это значит, что механический диапазон существенно шире линейного участка работы.

При калибровке датчика, важно, что электрическая нулевая точка используется в качестве ссылки, и что датчик используется в пределах ± FS (полного диапазона) вокруг электрического нулевом положения.

Если проводить калибровку не беря за основу точку ноля вольт, одно из положений полного диапазона будет за пределами линейного диапазона и, следовательно, может привести к ошибке линейности.



Типы индуктивных датчиков перемещения

Тип 1 — несвязанные преобразователи, которые имеют якорь, который отделен от тела корпуса. Части датчика должны быть установлены таким образом, что якорь не прикасался к внутренней трубке корпуса. Сделав это, можно получить абсолютное отсутствие трения при движении чувствительного элемента датчика.

Тип 2 — монолитные преобразователи, которые имеют тефлоновый подшипник, который направляет якорь (шток) по внутренней трубке.

Тип 3 — монолитные преобразователи с возвратной пружиной, которая толкает якорь (шток) наружу.



Внутреннее строение типичного индуктивного датчика перемещения LVDT



Преимущества индуктивных датчиков перемещения LVDT

1. Преимущества над линейными потенциометрами (POTS).

  • Не имеют контакта корпуса и внутренних деталей с чувствительным элементом, что означает, что нет никакого износа при движении штока. POTS датчики имеют контакт с чувствительным элементом и могут быстро изнашиваются, особенно под воздействием вибрации.
  • Можно легко обеспечить защиту от влаги и пыли на требуемом уровне, даже стандартные версии LVDT датчиков обычно имеют гораздо лучший уровень защиты от внешний воздействий, чем POTS.
  • Вибрация не вызывает влияния на пропадание сигнала, в отличие от POTS, где скользящий бегунок может прервать контакт с проводником при вибрации.

2. Преимущества над магнитострикционными датчиками.

  • Не восприимчивы к ударам и вибрации.
  • Менее восприимчивы к паразитным магнитным полям окружающей среды.
  • Система формирования сигнала может быть удалена от чувствительного элемента на некоторое расстояние, что позволяет использовать датчики при работе с высокой температурой и высоким уровнем радиации.
  • Магнитострикционные датчики не имеют короткого штока ±100мм или менее, а это как раз наиболее востребованный диапазон технического применения датчиков перемещения.

3. Преимущества над кодерами (датчиками положения).

  • Имеют лучший аналоговый частотный отклик.
  • Имеют более прочный корпус.
  • Сразу после включения «знают» положение штока, в отличии от кодеров, которым надо указывать постоянную ссылку на известное положение.

4. Преимущества над переменными векторными резистивными преобразователями (VRVT)

  • LVDT датчики как правило более дешевы.
  • Имеют меньший диаметр корпуса.
  • Более прочные и не изнашиваются.
  • Могут использоваться значительно дольше.

5. Преимущества над линейными емкостными датчиками

  • LVDT датчики как правило более дешевы.
  • Менее восприимчивы к внешним условиям эксплуатации.
  • Значительно более прочные.



Особенности индуктивных датчиков перемещения LVDT

  • Максимальная рабочая температура 600°C.
  • Минимальная рабочая температура –220°C (для справки, температура жидкого азота -196°C, температура жидкого гелия -269°С).
  • Могут работать при уровне радиации 100,000 рад.
  • Могут работать при давлении 200Бар.
  • Могут работать под водой, при этом вода может попадать внутрь датчика не причиняя ему вреда. Существует специальная серия подводных датчиков, которые могут без тех. осмотра работать под водов в течении 10-ти лет, работать под водой на глубине до 2,2км. Кабельные разъемы могут подсоединяться так же под водой.



Основные сферы применения LVDT датчиков

Промышленные измерительные системы

  • Регулирующие вентили — везде, где существуют регулирующие вентили индуктивные датчики перемещения могут быть использованы для контроля положения штока вентиля. Особенно, где есть ответственные участки работы, например, в клапанах пара для турбин на электростанциях.
  • Контроль положения шлюзов — погружные датчики перемещения подходят для измерения положения шлюзов в водохозяйственных и канализационных системах.
  • Измерение зазора между валками.
    Для поддержания равномерной толщины проката зазор между валками часто измеряется на обоих концах.
  • Контроль перемещения штоков вентилей на подводных нефте/газо проводах.
  • Контроль работы гидравлических активаторов — измерение перемещения объекта, который передвигает активатор. Благодаря очен высокой износостойкости, данные LVDT датчики перемещения могут выдерживать миллионы циклов перемещения.
  • Контроль положения/перемещения режущих инструментов, отрезающих рулонные материалы.
  • Измеряет положение/смещение роликов, которые используется для выпрямления полосового проката перед штамповкой.
  • Могут быть использованы для динамического измерения размеров (диаметров) рулонов продукта, например, инициировать сигнал к системе управления, когда рулон достигает максимального/минимального размера при наматывании/сматывании материала.

Станки

  • Могут быть использованы в испытательных приспособлениях для измерения круглости, плоскостности и т.д. частей машин для анализа качества их изготовления.
  • Могут быть использованы для оценки и контроля взаимного расположения компонентов деталей в сборке, когда требуется юстировка/подгонка размеров взаимного расположения деталей.

Авиация/космонавтика

  • Могут быть использованы для оценки реакции привода на действие активатора. Например, преобразователь измеряет положение отклонения закрылков крыла самолета при техническом обслуживании. Тут очень важно измерить скорость срабатывания активатора после подачи на него управляющего сигнала, а так же скорость изменения положения закрылков.
  • Анализ Ротора вертолета
    Датчики LVDT используются на вертолетах, чтобы измерить угол наклона лопастей ротора.
  • Могут быть использованы для оценки смещения корпуса двигателя при нагревании.
  • Могут быть использованы для измерения смещения (деформации) лопасти турбины при внешнем воздействии.
  • Могут быть использованы для измерения отклонения диафрагмы сопла реактивного двигателя.
  • Могут быть использованы для испытания крыльев самолетов для измерения их отклонения при нагрузке.

Строительство / Проектирование зданий и сооружений

  • Могут быть использованы для измерения вибрации или деформации мостов при изменении трафика движения или порывов ветра.
  • Могут быть использованы для измерения смещения грунта при строительстве, контроля оползней и насыпных дамб.
  • Могут быть использованы при испытании крупногабаритных строительных конструкций, балок, пролетов моста и т. д. на силовую деформацию.

Автомобилестроение

  • Могут быть использованы для контроля смещения корпуса двигателя при его испытаниях.
  • Идеальным применением LVDT датчиков может быть тестирование компонентов подвески автотранспорта.
  • Могут быть использованы для контроля изготовления прецизионных компонентов.
  • Могут быть использованы для настройки компонентов двигателя, таких как дизельные форсунки.
  • Могут быть использованы для тестирования сидений, дверей, педалей и ручек транспортных средств для моделирования продления их срока службы.
  • Могут быть использованы для измерения профиля поверхности заготовки, например стекла или других площадных объектов.

Выработка энергии

  • Могут быть использованы для измерения биения вала турбины.
  • Могут быть использованы для контроля положения главного парового клапана, который регулирует поток пара в турбину. Клапан постоянно корректирует свое положения для поддержания постоянной скорости вращения турбины. LVDT датчики идеально подходят для работы в зоне высоких температур, грязи и постоянной вибрации.
  • Могут быть использованы для контроля положения перепускного клапана. Когда откроется перепускной клапан, датчик может испытать температуру 200°C.

Обозначение охранных датчиков на схемах ОПС

Время на чтение: 4 минуты

АА

2751

Отправим материал вам на:

Датчик

Детекторы движения применяются в быту и не только для самых разных целей — освещение, охрана, видеонаблюдение и так далее.

 Загрузка …

Размещение охранных датчиков на плане объекта

По сути данный прибор является выключателем, для активации которого не требуется ничего нажимать или активировать дополнительно, он сам все сделает как только увидит признаки активности в зоне своего действия.

Какие бывают типы датчиков движения?

  • ИК — детекторы реагируют на тепловое излучение, испускаемое окружающими объектами. Если они передвигаются, это улавливается специальными линзами. Является пассивным датчиком движения, так как ничего не излучает в пространство. Устойчивы к звуку и вибрациям. Не рекомендуется устанавливать их в таких местах, где на датчик будут направлены лучи света или источники тепла. Самые недорогие и простые устройства, рекомендованы к использованию в быту в системах освещения. На схемах ОПС изображается в виде квадрата черного цвета с белым треугольником в правой его части, чья вершина достает до центра фигуры;
  • УЗ извещатель относится к активным устройствам, как и следующий тип датчика. Он транслирует в окружающую среду ультразвуковые волны, которые затем возвращаются к устройству, либо уходят к приемнику, если он расположен отдельно от транслятора. По характеру изменений этих волн прибор судит о перемещении в зон своей видимости. Не рекомендуется применять датчики такого типа в помещениях, где есть животные, так как они слышат ультразвук, и это причиняет им беспокойство. На схемах охранной сигнализации выглядит, как квадрат черного цвета, через всю площадь которого расположен белый треугольник, глядящий вершиной в левую сторону. От его вершины к основанию идет линия;
  • СВЧ приборы излучают радиоволны. Они более точны и чувствительны, нежели ультразвуковые их аналоги. Сигналы такого датчика могут проходить сквозь препятствия, а уровень излучения от них настолько мал, что не причинит никакого вреда живым существам. Устойчивы к вибрации и теплу. Схематическое изображение данного устройства аналогично ультразвуковому, с той лишь разницей, что оно имеет полностью белый цвет;
  • комбинированные извещатели предполагают наличие внутри одной системы датчиков нескольких типов, что делает устройство наиболее точным и снижает количество ложных тревог до минимума. Условное обозначение для данного датчика выглядит как белый квадрат с черным треугольников в правой его части, из вершины которого идет линия к противоположной части квадрата;
  • периметрические системы располагаются по периметру территории, охватывая определенный участок, срабатывая при вторжении в зону действия;
  • периферийные могут быть установлены на стенах зданий, заборах, осматривая участки в поле их зрения;
  • комнатные предназначены для использования внутри помещений, обладают менее прочным и стойким корпусом не столь широким диапазоном температур, при котором могут сохранять работоспособность;

Комнатный датчик движения

  • однопозиционные приборы представляют собой приемник и передатчик в одном корпусе;
  • двухпозиционные — разные оболочки для транслятора и уловителя, что подразумевает их размещение в разных местах таким образом, чтобы необходимый участок располагался точно между ними;
  • многопозиционные системы оснащены несколькими устройствами, что делает возможным наблюдение за довольно обширной территорией при помощи одного комплекса охранного устройства;
  • накладные датчики — самые простые, крепятся на любую плоскую поверхность;
  • встраиваемые относятся к более дорогим моделям, позволяют замаскировать их в том случае, если есть необходимость скрыть их от посторонних глаз, либо нужно сохранить дизайнерскую целостность помещения. Они монтируются на одной плоскости с рабочей поверхностью, что дает возможность замаскировать их, если того требует владелец;
  • проводные извещатели работают от сети и передают сигнал по проводам. Это дает более стабильный сигнал передачи, что может быть недоступно в некоторых случаях при использовании их беспроводных аналогов. В случае сбоя в подаче электроэнергии, устройство может быть застраховано от прекращения работы тем, что подключается к запасному генератору. Это, в основном, практикуется в крупных организациях, там, где нежелательно оставаться без питания надолго (к примеру, пищевые склады с холодильниками), а также в частных домах;
  • беспроводные и автономные устройства устанавливаются в том случае, если нет возможности провести кабель к месту монтажа. В таком случае питание осуществляется от аккумулятора, расположенного внутри прибора. А передача данных ведется по беспроводной сети — Wi-Fi или GSM. Этот способ связи весьма зависим от электромагнитных помех, количества препятствий между приемником и передатчиком, а также может реагировать на изменение погодных условий. Но, в целом, такой способ является наиболее быстрым и точным.

Способы подключения датчиков движения

В зависимости от цели и места монтажа системы, способов установки подключения к ней извещателя может быть несколько.

В первую очередь, необходимо определить место монтажа извещателя и, исходя из этого выбрать наиболее подходящую модель.

  1. в большую комнату с балконом стоит установить СВЧ прибор, так как он обладает самым широким углом обзора, а также может распознать подозрительную активность на территории лоджии, в силу того, что радиоволны способны проходить сквозь стекло и стены. Помимо этого, детектор СВЧ сможет уловить разбитие стекла балкона;
  2. кухню можно укомплектовать ультразвуковым устройством, направленным на окно. Данный датчик не реагирует на тепло и влажность, которые характерны для данной комнаты;
  3. ИК-детектором нужно установить в коридорах. Здесь практически отсутствует техника, а также нет отопительных систем, которые могут пагубно повлиять на качество их работы.

После определения места установки извещателей, снимаются крышки с корпусов, которые монтируются в указанные точки.

Схема подключения датчика движения

После этого необходимо произвести соединение всех проводов системы, согласно схеме. Для правильного соединения, обычно, достаточно соблюдать цветность проводов, которая во всех подобных устройствах делается по одному стандарту.

Обозначения на приборах:

Полезная информация
1RELAY – для подсоединения к шлейфу ОПС
2RES – для резистора
3TMP – для подключения защиты корпуса от вскрытия (при попытке открыть прибор, включит сигнал тревоги)

Также стоит учесть то, что извещатели с разомкнутым типом контактов подсоединяются к системе параллельно, а с замкнутым — последовательно.

Рекомендуем купить

Итог

На первый взгляд кажется, что обозначение охранных датчиков на схемах — китайская грамота. На самом деле, даже поверхностное изучение темы поможет разобраться в данном вопросе и даст понять какие условные обозначения к каким типам извещателей относятся, упрощая работу с системами данного типа.

Для установки ОПС, в первую очередь, рекомендуется вызвать сертифицированную команду монтажников, у которых есть лицензия на проведение данного типа работ. Они же, в дальнейшем, могут проводить техобслуживание охранного комплекса и выполнять необходимый ремонт, если вдруг что-то вышло из строя. Они же могут дать гарантию на свою работу.

Но, если владелец уверен в своих силах и желает сам провести данный процесс, то стоит предварительно изучить все инструкции, ознакомиться со схемами и техниками безопасности.

Нельзя производить подключение ОПС к сети, не отключив предварительно подачу электричества в помещении.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Рейтинг автора

Написано статей

Какие бывают виды обозначений охранных датчиков на схемах?

Тарас Каленюк Загрузка…

Схемы работы индуктивных измерительных устройств. — КиберПедия

Принцип действия устройств, использующих метод индуктивности, заключается в том, что изменение размера контролируемого изделия влечет за собой изменение индуктивности катушки датчика.

Зависимость между размером изделия и индуктивностью датчика может быть выявлена различными путями. При контроле изделий из ферромагнитных материалов можно, например, расположить магнитопровод датчика вблизи изделия так, что зазор между магнитопроводом и изделием, а следовательно, и индуктивность катушки будут зависеть от размера изделия.

Чаще, однако, при контроле размеров методом индуктивности используется отдельный датчик, подвижная часть которого механически связана с изделием.

Принципиальная схема датчика показана на рис. 76. Измерительный наконечник 1, соприкасающийся с контролируемым изделием 2, с помощью штока 3 перемещает якорь 4, обычно укрепляемый на гибкой пружине 5. Пружина 6 обеспечивает необходимое измерительное усилие штока 3. При изменении размера изделия 2 зазор между якорем 4 и магнитопроводом одной из катушек L1 и L2 увеличивается, а между якорем и магнитопроводом другой катушки – уменьшается, вследствие чего индуктивность первой катушки падает, а второй – возрастает.

На рис. 76,б показана схема индуктивного датчика, имеющего лишь одну катушку. Его недостатком по сравнению с датчиком рис. 76,а является уменьшение в два раза чувствительности схемы и увеличение измерительного усилия, зато односторонний датчик позволяет упростить электрическую схему всего устройства.

Катушки датчика обычно включаются в мостовую схему. Одной из наиболее рациональных схем является схема Уолша (рис. 77), получившая распространение во множестве модификаций, рис.77,а и б соответствуют датчику с двумя катушками, в – датчику с одной катушкой. Катушки датчика L1 и L2 рис.77,а и б присоединяются к концам дросселя L0 с выведенной средней точкой. При расположении якоря датчика точно по середине между магнитопроводами, индуктивности катушек L1 и L2 одинаковы, токи в половинах дросселя L0 также одинаковы и напряжение между точками e и f равно нулю. При отклонении якоря индуктивность катушек L1 и L2 изменяется и между точками е и f появляется напряжение, воздействующее на измерительную схему.



Рис. 76. а – схема индуктивного датчика с двумя катушками; б – схема индуктивного датчика с одной катушкой



В схемах неавтоматического контроля напряжение с точек е и f обычно поступает непосредственно на измерительную схему. В схемах автоматического контроля, использующих электронно-ионную аппаратуру, напряжение Uef повышается с помощью трансформатора Т, обычно имеющего коэффициент трансформации 5…10.



В схеме 77,а первоначальная настройка схемы и уравновешивание моста осуществляются перестановкой якоря [вывинчиванием наконечника 1 (рис. 76) или иными конструктивными приемами]. Эта схема используется главным образом при работе в режиме неуравновешенного моста.

В схеме рис. 77,б уравновешивание моста производится изменением компарирующих[3] индуктивностей Lk1, и Lk2, включенных последовательно с индуктивностями L1 и L2.

На рис. 77,в показана схема включения датчика рис. 77,б с односторонним зазором, имеющего одну катушку L1. В этом случае компарирующая индуктивность Lk1 включается лишь в одно плечо моста.

На 77,г показана схема уравновешивания индуктивного моста с помощью омических сопротивлений R. Ее достоинством является простота устройства, недостатком – меньшая чувствительность схемы и погрешность контроля, обусловленная колебанием частоты сети.

Схемы рис. 77,б, в и г используются преимущественно при работе в режиме уравновешенного моста (компенсационные схемы).

Рис. 77. Модификации схемы Уолша



Питание индуктивного моста может производиться как промышленной частотой, так и частотой f=400…1000 Hz. При повышенных частотах чувствительность схем возрастает, но в этих случаях требуется специальный, сравнительно мощный, генератор звуковой частоты. Однако и при питании датчиков частотой 50 Hz чувствительность схемы получается весьма значительной и оказывается возможным в промышленных условиях измерять изделия с точностью до 0,2…0,5 μ. Вместе с тем питание моста током частоты 50 Hz упрощает всю установку. Поэтому в промышленном контроле почти исключительное применение нашли схемы с питанием датчиков частотой 50 Hz.

Устройства, использующие метод индуктивности, не имеют контактов в измерительной схеме, кинематически они весьма просты, все их элементы механически прочны. Индуктивный датчик развивает большую мощность и поэтому измерительная схема слабо подвержена влиянию помех. Высокая точность измерения и надежность устройств для контроля размеров методом индуктивности делает их применение, особенно в случаях многодиапазонной сортировки изделий, весьма аффективным.



При неавтоматическом контроле размеров преимущественное распространение получил неуравновешенный мост с использованием магнитоэлектрических указывающих приборов. На рис.78 изображены несколько модификаций подобных схем.

На рис.78,а показана схема индуктивного миниметра Electrolimit, построенного на основе выпрямителя Гретца. В этой схеме направление тока в гальванометре не зависит от знака отклонения якоря датчика, поэтому здесь нельзя переходить через точку равновесия моста.

Рис. 78. Схемы неавтоматического контроля размеров методом индуктивности: L1 и L2 – катушки индуктивного датчика, L0 – дифференциальный дроссель. Т – трансформатор.



Схема рис.78,б обладает иными характеристиками: при расположении якоря датчика на нейтрали и идентичности детекторов токи i1 и i2, протекающие по равным сопротивлениям R1 и R2, одинаковы и в гальванометре ток отсутствует. При разбалансе моста напряжение между точками а и с и с и b становится неодинаковым и в гальванометре появляется ток , величина и знак которого определятся величиной и знаком отклонения якоря датчика от нейтрали. Эта схема дает возможность хорошо использовать воздушный зазор между магнитопроводами катушек датчика и получить почти равномерную шкалу прибора за счет большой нагрузки детекторов, обеспечивающей их работу на благоприятном участке вольтамперной характеристики при всех положениях якоря датчика.

На рис.78,в изображена схема применяемая рядом инофирм. Она подобна схеме рис.78,б с той разницей, что в схеме рис.78,в используются оба полупериода тока и поэтому мощность, отдаваемая в указывающий прибор, возрастает.

На рис.78,г, д, е представлены схемы разработанные инж. Н. М. Старобинским. Здесь катушки датчика L1 и L2 питаются от трансформатора Т и присоединяются к детекторному мосту без использования дифференциального дросселя. В схеме 78,г детекторы включены по схеме Гретца, в схеме 78,д, е – по «кольцевой» (круговой) схеме. В схемах 78,г, д, е направление тока в гальванометре зависит от знака отклонения якоря датчика.

Схемы 78,г, д, е обеспечивают большую отдачу мощности в прибор, а также возможность более широкого выбора напряжения питания схемы по сравнению со схемами рис 78,а, б, в. Большая отдача мощности достигается за счет: отсутствия дифференциального дросселя, работы детекторов на благоприятном участке их характеристики и кроме того, в схемах 78,г, д – за счет отсутствия шунтирования прибора.

При одинаковых габаритах датчиков мощности отдаваемые в измерительный прибор в схемах 78,а, б, в, г, д и е относятся между собой, как 1:2:6:13:13:10.

За последние годы устройства, использующие метод индуктивности, получили широкое распространение как для ручного, так и для автоматического контроля.

В автоматических контрольных устройствах на выходе измерительного моста, содержащего в своих плечах катушки индуктивного датчика, включают усилитель – большей частью электронного типа. За усилителем часто следует тиратронный каскад, питающий электромагнитное реле.

На рис. 79 показана схема, в которой диагональ моста соединена через трансформатор 1 с сеткой тиратрона 2, питаемого источником переменного тока 3. Начальное смещение U0, получают от потенциометра 4. Тиратрон зажжется, когда напряжение вторичной обмотки трансформатора U превысит разность между U0 и потенциалом зажигания. Так как тиратрон не зажжется, если напряжение будет обратно по фазе напряжению на аноде тиратрона, то реле будет срабатывать лишь при отклонении размера изделия в одну сторону от заданного значения. Чтобы реле срабатывало при отклонении размера в обе стороны, необходимо питать тиратрон постоянным током.

Рис. 79. Принципиальная схема автоматического контроля размеров.



При работе тиратрона по схеме рис. 79 возможны ошибки вследствие рассеивания значений потенциала зажигания тиратрона, а также от того, что цепь сетки тиратрона представляет сравнительно большую нагрузку для диагонали измерительного моста. Это понижает чувствительность моста и увеличивает влияние нестабильности характеристик тиратрона. Поэтому эта схема применяется лишь при пониженных требованиях к точности работы аппаратуры.

Для повышения точности контроля перед тиратроном часто ставят электронный каскад, усиливающий напряжение, снимаемое с диагонали моста.

Подобные устройства установлены на копировально-фрезерных и шлифовальных станках, а также на машине для сортировки роликов, выпущенных иностранными фирмами незадолго до войны. Машина сортирует ролики на пять групп по диаметру и на дополнительные группы для слишком больших и слишком малых роликов. Ее производительность около 3000 роликов в час.

Для повышения точности и стабильности контроля целесообразно обратиться к компенсационным методам измерения. Наилучшие результаты получаются, если изменение индуктивности датчика L компенсировать изменением компарирующей индуктивности Lk, введенной в тот же мост, где находится датчик рис. 77,б и в.

Изменение компарирующей индуктивности может быть осуществлено двояко:

1) подмагничиванием;

2) перемещением якоря между катушками компарирующей системы.

Один из возможных вариантов схем с подмагничиванием показан на рис. 80. В мост последовательно с катушками индуктивного датчика L1 и L2 включены компарирующие катушки-дроссели Lk1 и Lk2 с подмагничивающими обмотками. Дроссели выполнены на Ш-образном железе. Каждая из компарирующих катушек Lk1 и Lk2 разделена на две равные половины; сидящие на крайних стержнях дросселя, а на среднем стержне находятся подмагничивающие обмотки, не имеющие магнитной связи с катушками Lk1 и Lk2. Средний стержень каждого дросселя имеет две обмотки 1 и 2. Обмотки 1 обтекаются постоянным током неизменной величины I0, а по обмоткам 2 протекает компенсирующий ток Iк, получаемый от усилителя.

Суммарные ампервитки постоянного тока, подмагничивающие дроссель Lk1 пропорциональны величине I0 + Iк, а суммарные ампервитки, подмагничивающие дроссель Lk2 пропорциональны величине I0 Iк.

Рис. 80. Компенсационная схема ВЭИ (с подмагничиванием).

При увеличении компенсирующего тока Iк магнитная цепь первого дросселя насыщается и индуктивность катушки L1 падает, и одновременно, вследствие уменьшения суммарных подмагничивающих ампервитков второго дросселя, индуктивность катушки Lk2 увеличивается.

Схема собрана таким образом, что при перемещении якоря датчика, вызывающем увеличение индуктивности катушки L1 и уменьшение L2, компенсирующий ток Iк также возрастает. При этом индуктивность дросселя Lk1 уменьшается, индуктивность дросселя Lk2 увеличивается и мост стремится к равновесию. Если коэффициент усиления усилителя достаточно велик, мост будет находиться почти в равновесии, так как незначительного небаланса моста уже достаточно для того чтобы на выходе усилителя установился необходимый ток Iк. Усилитель содержит фазированный детектор, благодаря чему направление тока Iк соответствует знаку отклонения размера от заданного, а его величина характеризует величину отклонения. Поместив в цепи тока Iк миллиамперметр, можно проградуировать его по размеру изделия.

В ВЭИ был осуществлен макетный образец подобного устройства. Так как схема компенсационная, то результаты контроля мало зависят от изменения параметров усилителя и напряжения питания.

В частности, изменение напряжения питания на 50% изменяло показания прибора лишь на 1% от максимального значения.

Недостатки схемы следующие:

1) цепь автоматической компенсации не затрагивает звена сортировки, которая должна быть осуществлена последующими каскадами некомпенсационным путем;

2) схема инерционна и имеет постоянную времени порядка 0,15…0,2 s.

Поэтому эта схема не может рассчитывать на широкое распространение, однако она применима в тех случаях, когда нежелательно использовать механическое устройство для изменения индуктивности компарирующих катушек.

Более целесообразно применение следящей системы с компарирующей индуктивностью, изменение которой производится непосредственно звеном исполнительного органа. Один из возможных вариантов сортирующего автомата с индуктивным датчиком и компенсационной схемой показан на рис. 81. Здесь L1 и L2 – катушки индуктивного датчика, Lkl и Lk2 компарирующие катушки, индуктивности которых изменяются путем поворота входящего в них металлического серпа 1, сидящего на одном валу с лотком 2, направляющим сортируемые изделия в один из бункеров.

Рис. 81. Компенсационная схема ВЭИ со следящей системой Рис. 82. Компенсационная схема НИЭЛ



В зависимости от размера контролируемого изделия якорь индуктивного датчика занимает то или иное положение, на диагонали моста появляется напряжение, поступающее на усилитель 3, питающий мотор 4. Мотор приходит во вращение в ту или иную сторону, поворачивая лоток 2 и серп 1 до тех пор, пока не восстановится баланс моста. Таким образом каждому размеру изделия будет соответствовать лишь одно положение лотка 2. По окончании процесса контроля контакт К размыкается, мотор 4 отключается и изделие идет по лотку в нужный бункер. Для увеличения мощности компарирующих индуктивных катушек Lkl и Lk2 серп 1 может быть заменен якорем обычного индуктивного датчика, перемещаемого мотором с помощью кулачка.

На рис. 82 показана принципиальная схема НИЭЛ, отличающаяся от схемы рис. 81 тем, что в ней компарирующие индуктивности Lkl и Lk2 заменены активным сопротивлением. Это облегчает изготовление схемы, но несколько затрудняет достижение баланса. Сопротивление, выполненное в виде потенциометра, имеет число ступеней, соответствующее числу групп, на которые сортируются изделия.

Движок потенциометра перемещается мотором следящего привода.



Моделирование индуктивного датчика положения

Автомобили должны существовать в различных условиях окружающей среды. Им необходимо справляться с изменениями окружающей среды, такими как колебания температуры. Поэтому важно создавать детали, способные справиться с этими условиями. Исследование функциональности индуктивного датчика положения было представлено на конференции COMSOL 2014 в Кембридже.

Датчик положения для любых условий

Представьте, что вы едете по пустыне.С наступлением ночи температура падает вместе с ней. Вы замедляетесь и переходите в парк, останавливая машину в пункте назначения.

Когда вы переключаете передачи, машина это чувствует и реагирует правильно. Чтобы это произошло, такие детали, как автоматические переключатели передач, должны работать правильно. Устройство, называемое датчиком положения , используется в модулях автоматического переключения передач и в других частях автомобилей, таких как регуляторы положения сиденья. Эти датчики положения должны хорошо работать в различных условиях, в которых работают автомобили.


Некоторые виды использования датчиков положения в автомобилях. Изображение А. К. Палита и взято из его презентации на конференции COMSOL в Кембридже 2014 г.

Исследователь из Lemfoerder Electronic GmbH (ZF-Friedrichshafen AG. Group) в Германии рассказал о своем моделировании индуктивного датчика положения на конференции COMSOL 2014 в Кембридже. Он решил смоделировать бесконтактный индуктивный датчик положения из-за его температурной стабильности и низкой стоимости. Обычно используемые датчики Холла уступают по этим параметрам, поскольку изменения температуры изменяют их характеристики, и они не являются дешевым вариантом.

Проектирование индуктивного датчика положения с использованием инструментов конечных элементов

Для анализа работы индуктивного датчика положения исследователь использовал программное обеспечение COMSOL Multiphysics для анализа методом конечных элементов (FEA), чтобы создать частотную модель плоской индукционной катушки.


Изображение индуктивного датчика положения с красной фигурой, представляющей активатор. Изображение А. К. Палита и взято из его презентации на конференции COMSOL в Кембридже 2014 г.

Спиральные индукционные катушки в модели плоские и образуют ряд на верхней части печатной платы (PCB). Планарные катушки могут иметь различную геометрическую форму: квадратную, прямоугольную и круглую.

Его модель также включает активатор (здесь в форме ромба), созданный из тонкой медной пластины. Активатор располагается на 0,2-0,3 мм выше плоских катушек. Активатор может перемещаться или скользить горизонтально по плоским катушкам. Важно отметить, что, хотя активатор может перемещаться по горизонтали, расстояние по вертикали фиксировано.

Когда медный активатор скользит близко к плоской катушке, вихревые токи уменьшают индуктивность этой планарной катушки. На приведенной выше диаграмме, например, катушки 2, 3 и 4 имеют изменение индуктивности из-за их размещения по отношению к активатору. Изменение индуктивности преобразуется в соответствующий сигнал напряжения, который позволяет приблизительно определить местонахождение активатора.

Модель, которая была описана до сих пор, ориентирована на очень ограниченную область печатной платы. Это позволяет использовать только небольшой размер и количество витков в плоских катушках, что может сделать датчик неспособным надежно определять положение из-за уменьшения индуктивности.Чтобы избежать этой проблемы, была также создана модель двухслойной планарной катушки, которая сравнивалась с однослойной версией.

В целом датчик положения можно представить как излучающую или слабо связанную первичную и вторичную обмотки трансформатора, в котором в качестве материала сердечника используется воздух.

Более подробную информацию о моделировании этого устройства можно найти в статье и презентации.

Анализ результатов

Это моделирование помогло визуализировать реальную функциональность датчика положения, определив изменение индуктивности плоской катушки относительно горизонтального движения медного активатора по катушке.В датчике положения изменение горизонтального положения Xoff коррелирует со сдвигом физического положения активатора меди. Традиционно Xoff — это сигнал для приостановки или остановки передачи, и в этом моделировании он сигнализирует о снижении индуктивности планарной катушки. На этих графиках Xoff = 0 указывает центр плоской катушки. На этом этапе индуктивность должна быть минимальной, потому что это положение Xoff ограничивает наибольшую индуктивность. На графиках ниже показано, как скользящий медный активатор с постоянным вертикальным расстоянием, создаваемый индуктивностью, изменяется с частотой 10 МГц.



Слева: горизонтальное положение Xoff медного активатора (мм) в зависимости от индуктивности (нГн) однослойной планарной катушки. Справа: горизонтальное положение Xoff медного активатора (мм) в зависимости от индуктивности (нГн) двухслойной планарной катушки. Изображения сделаны А. К. Палитом и взяты из его презентации в Кембридже на конференции COMSOL 2014.

Хотя обе кривые выглядят одинаково, результаты имеют некоторые существенные различия. На графике однослойной планарной катушки скользящий активатор вызвал изменение индуктивности катушки примерно на 49%.Однако индуктивность двухслойной планарной катушки изменилась больше, примерно на 53%. Двухслойная планарная катушка также имела гораздо более высокое значение индуктивности. Это ожидаемые результаты, поскольку предполагается, что чем больше площадь катушки, тем больше индуктивность. Более высокая величина индуктивности (и более высокая величина изменения индуктивности) в двухслойной планарной катушке, скорее всего, будет достаточной для надежного определения положения, поскольку датчик положения может лучше оценить местоположение медного активатора.



Слева: норма плотности магнитного потока однослойной планарной катушки. Справа: норма плотности магнитного потока двухслойной планарной катушки. Изображения сделаны А. К. Палитом и взяты из его презентации в Кембридже на конференции COMSOL 2014.

Норма плотности магнитного потока (мТл) также была рассчитана на частоте 10 МГц как для однослойной, так и для двухслойной моделей. Вычислив это, мы можем увидеть изменяющийся магнитный поток в воздушном сердечнике модели. Хотя эти два изображения нельзя сравнивать напрямую, поскольку двухслойное изображение увеличивается, стрелки плотности потока, по-видимому, более распространены в двухслойной катушке.Это указывает на то, что магнитное поле двухслойной планарной катушки больше, чем у альтернативы. Это еще одно свидетельство того, что двухслойная планарная катушка будет лучше для точного определения положения.

Моделирование для тест-драйва

Благодаря моделированию индуктивного датчика положения и всей информации, полученной с его помощью, исследователь смог двигаться вперед и создать оптимизированную конструкцию, которая будет работать в различных условиях, в которых работают автомобили.Эта конструкция была оптимизирована путем изучения того, что влияет на функциональность индуктивного датчика положения. Он изучил, как такие факторы, как расстояние между различными элементами (а именно, вертикальное и горизонтальное расположение активатора), геометрия и размер влияют на эффективность и чувствительность индуктивного датчика. Исследователь обнаружил, что индуктивность катушки может быть уменьшена, когда активатор находится в центре планарной катушки с вертикальным расстоянием между активатором и планарной катушкой, равным 0.2 миллиметра или меньше. Результаты этого моделирования были непосредственно использованы для разработки модуля автоматического переключения передач в немецком автомобиле.

Загрузить исследование

ГЛАВА 1: ВВЕДЕНИЕ В ДАТЧИКИ | Расширение видения сенсорных материалов

, что чувствительные элементы должны быть линейными и бесшумными; однако при анализе конструкции сенсорной системы необходимо учитывать стоимость дополнительной электроники.

Возможные преимущества концепции интеллектуального датчика:

  • меньшее обслуживание;

  • сокращено время простоя;

  • более высокая надежность;

  • отказоустойчивых систем;

  • адаптируемость для самокалибровки и компенсации;

  • более низкая стоимость;

  • меньший вес;

  • На

    меньше соединений между несколькими датчиками и системами управления; и

  • менее сложная системная архитектура.

Эти преимущества интеллектуальных датчиков зависят от области применения. Распределение обработки сигналов по большой сенсорной системе, безусловно, оправдано для многих приложений, так что каждый сенсор имеет свою собственную калибровку, диагностику неисправностей, обработку сигналов и связь, тем самым создавая иерархическую систему. Нововведения в сенсорной технологии, как правило, позволили объединить большее количество сенсоров в сеть, разработать более точные сенсоры или включить калибровку на кристалле.В целом, новые технологии способствовали повышению производительности за счет повышения эффективности и точности распространения информации и снижения общих затрат. Однако эти улучшения производительности были достигнуты за счет увеличения сложности отдельных сенсорных систем. В настоящее время практическая полезность интеллектуальных датчиков, по-видимому, ограничивается приложениями, в которых требуется очень большое количество датчиков.

РЕЗЮМЕ

Область сенсорной техники чрезвычайно широка, и ее дальнейшее развитие будет включать взаимодействие практически всех научных и технических дисциплин.Основные определения и терминология в этой главе были представлены для обеспечения определенной последовательности в обсуждениях приложений и технологий датчиков, поскольку в определениях и классификациях датчиков существует значительная неоднозначность. В оставшейся части настоящего отчета используется система классификации датчиков, основанная на измеряемой величине или первичной входной переменной. Комитет признает, что альтернативные системы сенсорной таксономии могут быть полезны в определенных обстоятельствах, но для целей настоящего исследования вышеупомянутая схема была принята как наиболее практичный вариант.Чтобы ускорить внедрение новых сенсорных материалов в новые приложения, критически важно, чтобы сообщество сенсорных материалов могло легко определять потребности в зондировании и определять те физические явления, которые могут ощущаться материалами-кандидатами.

Определения терминов «датчик», «сенсорный элемент» и «сенсорная система», приведенные выше, были приняты комитетом для облегчения последовательного и последовательного анализа сенсорных технологий. Многие современные «сенсоры» на самом деле являются сенсорными системами, включающими в себя некоторую форму обработки сигналов.Интеграция функций датчиков в систему «черный ящик», техническая сложность которой эффективно скрыта от пользователя, является растущей тенденцией в разработке датчиков. Особый интерес представляет концепция интеллектуального измерения, которая создает новые возможности для использования новых материалов в датчиках. , например, сняв ограничение на то, что сенсорные элементы должны быть линейными и бесшумными (хотя рентабельность такого подхода будет зависеть от области применения). Поскольку современные сенсоры включают в себя гораздо больше, чем просто трансдукционный материал, существует множество возможностей для внедрения новые материалы в сенсорных системах, хотя в этом отчете основное внимание уделяется материалам преобразователей.

ССЫЛКИ

Gimzewski, J.K., C. Gerber, and E. Meyer. 1994. Наблюдения за химической реакцией с помощью микромеханического датчика. Письма по химической физике 217 (5/6): 589.

Göpel, W., J. Hesse, J.N. Земель, ред. 1989. Датчики: всесторонний обзор, Vol. 1. Нью-Йорк: ВЧ.


Инструментальное общество Америки. 1975. Номенклатура и терминология электрических преобразователей. Стандарт ANSI MC6.1. Research Triangle Park, Северная Каролина: Инструментальное общество Америки.


Лев, К.С. 1969. Преобразователи — проблемы и перспективы. IEEE Transactions по промышленной электронике 16 (1): 2–5.


Миддлхук С., Д.Дж.У. Ноорлаг. 1982. Трехмерное изображение входных и выходных преобразователей. Датчики и исполнительные механизмы 2 (1): 29–41.


Датчики. 1992. 1993 Руководство покупателя. Датчики: журнал машинного восприятия 9 (12).

Индуктивные линейные датчики — датчики

SAH Electronics предлагает большой выбор индуктивных линейных датчиков, простых в использовании и установке в системах промышленной автоматизации и управления

  1. € 20.00

    Наличие: 39 шт.

    Индукционные линейные датчики

    Φ18 мм, PNP, обнаружение

    Надежный линейный индуктивный датчик для использования в различных промышленных приложениях.

    Узнать больше
  2. 20,00 €

    Доступность: 20 шт.

    Индукционные линейные датчики

    Φ30 мм, PNP, обнаружение

    Надежный линейный индукционный датчик для использования в различных промышленных приложениях.

    Подробнее
  3. 25 €.00

    Наличие: 28 шт.

    Индукционные линейные датчики

    Φ18 мм, PNP, обнаружение

    Надежный линейный индуктивный датчик для использования в различных промышленных приложениях.

    Подробнее
  4. 30,00 €

    Доступность: 16 шт.

    Индукционные линейные датчики

    Φ30 мм, PNP, обнаружение

    Надежный линейный индукционный датчик для использования в различных промышленных приложениях.

    Подробнее
  5. 44 €.00

    Рейтинг качества:

    Доступность: 37 шт.

    Индукционный линейный датчик

    Φ18 мм, обнаружение 1,6–8 мм, выход 0–10 В / 0–20 мА, 15–30 В постоянного тока

    Индуктивный датчик с лучшим соотношением цены и качества.

    Кабель датчика не входит в комплект и приобретается отдельно!

    Сертификат соответствия
    Узнать больше
  6. 46,00 €

    Рейтинг качества:

    Доступность: 18 шт.

    Индукционный линейный датчик

    Φ30 мм, обнаружение 2–10 мм, выход 0–10 В / 0–20 мА, 15–30 В постоянного тока

    Индуктивный датчик с лучшим соотношением цены и качества.

    Кабель датчика не входит в комплект и приобретается отдельно!

    Сертификат соответствия
    Узнать больше
  7. 46,00 €

    Рейтинг качества:

    Доступность: 14 шт.

    Индукционный линейный датчик

    Φ30 мм, обнаружение 3–15 мм, выход 0–10 В / 0–20 мА, 15–30 В постоянного тока

    Индуктивный датчик с лучшим соотношением цены и качества.

    Кабель датчика не входит в комплект и приобретается отдельно!

    Сертификат соответствия
    Узнать больше

Индуктивные датчики и емкостные датчики

Индуктивные датчики приближения — серия XS

Наши индуктивные датчики приближения (ранее известные как OsiSense XS) предназначены исключительно для обнаружения металлических предметов размером до 60 мм. В основном они состоят из генератора, обмотки которого составляют чувствительную поверхность. Перед этими обмотками создается переменное магнитное поле.

Когда металлический объект помещается в магнитное поле, создаваемое датчиком, возникающие в результате индуцируемые токи образуют дополнительную нагрузку, и колебания прекращаются. Это приводит к срабатыванию выходного драйвера и, в зависимости от типа датчика, вырабатывается выходной сигнал нормально разомкнутого (NO) или нормально замкнутого (NC).

Наши индуктивные датчики бывают в версиях для скрытой и не скрытой установки (экранированный / неэкранированный), версиях с коротким и длинным корпусом, версиях PNP и NPN для совместимости со всеми ПЛК и контроллерами по всему миру.2-проводные версии постоянного, переменного или переменного / постоянного тока также доступны для установки в вашем приложении в качестве концевого выключателя.

Емкостные датчики приближения — серия XT

Наши емкостные датчики (ранее известные как OsiSense XT) предназначены для бесконтактного измерения любых материалов толщиной до 20 мм, независимо от материала или проводимости (металлы, минералы, дерево, пластик, стекло, картон, кожа, керамика, жидкости и т. Д.) .

Емкостные датчики приближения обнаруживают обнаруживаемые цели благодаря способности этой цели быть электрически заряженной.Емкостные датчики подают напряжение на область и обнаруживают объекты, измеряя изменения в электрическом свойстве, называемом емкостью, то есть способностью чего-либо удерживать электрический заряд. Поскольку даже непроводники могут удерживать заряды, это означает, что с помощью этого типа датчика можно обнаружить практически любой объект.

Подробнее о предложении

Индуктивные датчики общего назначения
Один из самых полных каталогов на рынке с:

  • Стандартные цилиндрические формы: короткие и длинные корпуса M8, M12, M18, M30
  • Стандартные кубические, прямоугольные и плоские формы
  • Соответствует международным стандартам, CE, UL, CSA, CCC; RCM, TÜV
  • С высшим международным качеством IP69K
  • Со всеми электрическими стандартами, включая источник питания переменного / постоянного тока
  • Доступен в стандартной и увеличенной гамме

Аппликативные индуктивные и емкостные датчики

  • Кубическая и прямоугольная 40×40 SIL2 с сертификатами TÜV для более безопасных применений
  • Контроль вращения, фактор 1, дискриминация черных / цветных металлов и т. Д.
  • Датчики в пластиковом корпусе для двойной изоляции и соответствия химической среде
  • Миниатюрный цилиндрический формат Обычный 4 и 6,5 мм или M5 для сборки и т. Д.
  • Полностью нержавеющая сталь и пластик для пищевых продуктов и напитков
  • Кубический цилиндрический корпус из нержавеющей стали для автомобилей, включая сварочные работы

Основные приложения

  • Железная дорога
  • Мобильное оборудование
  • Лифты и эскалаторы
  • Подъемник
  • Погрузочно-разгрузочные работы / Транспортировка / Логистика
  • Обработка материалов / Станки
  • Упаковка
  • Еда и напитки
  • Робототехника

Вы не можете связаться с ним, но все равно нужно его обнаружить? Обратитесь к мировым экспертам, работающим в области детектирования более 90 лет!

Просто просто!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
