Маркировка ТЭН | УралАвтоТерм
Маркировка трубчатых электронагревателей (ТЭН) включает в себя все технические параметры, влияющие на эксплуатационные характеристики ТЭНов:
- Развернутую длину ТЭНа в сантиметрах
- Длину контактного стержня в заделке
- Номинальный диаметр ТЭНа
- Номинальная мощность ТЭНа, кВт
- Обозначение нагреваемой среды и материала оболочки ТЭНа
- Номинальное рабочее напряжение
- Вид климатического исполнения ТЭНа.
Пример обозначения ТЭНа
ТЭН — 32 А 13 / 0,2 S 36
| ТЭН | трубчатый электронагреватель |
| 32 | развернутая длина ТЭНа — 32 см |
| А | длина контактного стержня в заделке А=40мм. |
| 13 | диаметр внешней оболочки ТЭНа (13 мм) |
| 0,2 | мощность ТЭНа 0.2 кВт |
| S | Нагреваемая среда (Воздух, различные газы, спокойные или поток до 1. 5 м/с) |
| 36 | Номинальное рабочее напряжение 36 Вольт |
Обозначения длин контактных стержней
| Обозначение, RU | А | Б | В | Г | Д | Е | Ж | З |
| Обозначение, EN | A | B | C | D | E | F | G | H |
| Длина контактного стержня в заделке, мм | 40 | 65 | 100 | 125 | 160 | 250 | 400 | 630 |
uavtoterm.ru
Конструкция трубчатых электронагревателей (ТЭН)
Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (или несколько спиралей) из сплава с высоким сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизированы. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.
| 1 — контактный стержень | 5 — нагревательная спираль | D — диаметр оболочки |
| 2 — контактные гайки и шайбы | 6 — наполнитель | L — развернутая длина оболочки |
| 3 — изолятор | 7 — герметик | Lk — заделка контактного стержня |
| 4 — трубчатая оболочка | La — активная длина ТЭН |
Общие характеристики ТЭНов
Максимальная мощность Pмах ТЭН зависит от нагреваемой среды, материала оболочки, характера нагрева, площади активной поверхности (Рис. 1).
Максимальная мощность Pмах ТЭН рассчитывается по формуле:Pмах = Pуд.мах х S,где:S, см2 — площадь активной поверхности;Pуд.мах, Вт/см2 — максимальная удельная мощность.
Рекомендации относительно значений максимальной удельной мощности Pуд.
махможно найти в ГОСТ 13268-88 для ТЭН промышленного назначения и ГОСТ 19108-81 — для ТЭН бытового назначения.
Изготовление ТЭН, мощность которого превышает рекомендуемое максимальное значение, снижает его надежность и долговечность.
Таблица 4. Pуд.мах для ТЭН промышленного назначения.
| Условное обозначение (см. табл. 2) | Pуд.мах, Вт/см2 |
| X | 9 |
| J | 15 |
| P | 15 |
| S | 2,2 |
| T | 5 |
| O | 5,5 |
| K | 6,5 |
| R | 3,5 |
| N | 5,1 |
| Z | 3,0 |
| V | 3,5 |
| W | 3,5 |
| L | 5,0 |
| Y | 13,0 |
Таблица 5. Pуд.мах для ТЭН бытового назначения.
| Условное обозначение (см. табл. 3) | Pуд.мах, Вт/см2 |
| Х | 11 |
| Р | 11 |
| П | 11 |
| С | 2,2 |
| Т | 5,2 |
| О | 5,5 |
| Э | 2,5 |
| И | 3 |
| У-1 | 18 |
| У-2 | 13 |
Пример расчета максимальной мощности Pмах промышленного ТЭН-100А13/4J220, где: — «100» — развернутая длина, см.
;- «А» — 40 — заделка контактного стержня (табл. 1), мм;- «13» — диаметр оболочки, мм; — «4» — номинальная мощность ТЭН, кВт; — «J» — обозначение среды и материала оболочки.
В табл. 4 условному обозначению «J» соответствует значение Pуд.мах=15 Вт/см2
Активная длина ТЭН (см. рис. 1), м : La = L — 2 x Lk = 100см — 2 х 4см = 92смПлощадь активной поверхности (см. рис. 1), см2: S=( Pi х D) х La = 3,14 х 1,3 х 92 = 375,5 см2,где: (Pi х D) длина оболочки ТЭН по окружности.
Максимальная мощность Рмах, кВт: Рмах = Руд.мах х S = 15Вт/см2 х 375см2 = 5633Вт = 5,63кВт.Номинальная мощность ТЭН меньше максимально-допустимой Pмах: 4кВт < 5,63кВт.
tricom.com.ua
Производственные возможности
Характеристики ТЭНов могу варьироваться и зависят от конкретного заказа.
- Любые электротехнические параметры.
- Любая конфигурация.
- Длина до 6,0 метров. Для составных ТЭНов длина может быть больше.
- Диаметр 6,0 мм, 6,5 мм, 7,4 мм, 8,0 мм, 8,5 мм, 10,0 мм, 13,0 мм, 16,0 мм, 18,5 мм.
- Квадратное сечение 6,5 мм х 6,5 мм.
Конструкция трубчатых электронагревателей (ТЭН)
Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (или несколько спиралей) из сплава с высоким сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизированы. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.
1 — контактный стержень 2 — контактные гайки и шайбы 3 — изолятор 4 — трубчатая оболочка
5 — нагревательная спираль 6 — наполнитель 7 — герметик
D — диаметр оболочки L — развернутая длина оболочки Lk — заделка контактного стержня La — активная длина ТЭН
Маркировка ТЭН
Пример обозначения ТЭН:
- ТЭН 120 В 13 / 1,0 Т 220
120 — развернутая длина (L) в сантиметрах; В — обозначение длины контактного стержня в заделке Lk; 13 — диаметр оболочки D в миллиметрах; 220 — номинальное напряжение в вольтах;
1,0 — номинальная мощность в киловаттах; Т — обозначение нагреваемой среды и материала оболочки; 220 — номинальное напряжение в вольтах;
Условное обозначение и номинальная длина контактного стержня в заделке
| Обозначение длины | A | B | C | D | E | F | G | H |
| Длина, мм | 40 | 65 | 100 | 125 | 160 | 250 | 400 | 630 |
Обозначение нагреваемой среды, максимальная ваттная нагрузка, материал оболочки
| Условное обозначени | Нагреваемая среда | Характер нагрева | Максимальная ваттная нагрузка, Вт/см2 | Материал оболочки |
| J | Вода, слабый раствор кислот (pH от 5 до 7) | Нагревание, кипячение с максимальной температурой на оболочке 100 °С | 15 | Нержавеющая сталь |
| P | Вода, слабый раствор щелочей (pH от 7 до 9) | Нагревание, кипячение с максимальной температурой на оболочке 100 °С | 15 | Углеродистая сталь |
| S | Воздух, газы и смеси газов | Нагрев в спокойной газовой среде до температуры на оболочке ТЭН 450 °С | 2,2 | Углеродистая сталь |
| T | Воздух, газы и смеси газов | Нагрев в спокойной газовой среде с температурой на оболочке ТЭН свыше 450 °С | 5,0 | Нержавеющая сталь |
| O | Воздух, газы и смеси газов | Нагрев в движущейся со скоростью 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С | 5,5 | Углеродистая сталь |
| K | Воздух, газы и смеси газов | Нагрев в движущейся со скоростью не менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С | 6,5 | Нержавеющая сталь |
| L | Литейные формы, пресс-формы | ТЭН вставлен в паз, имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 °С | 5,0 | Углеродистая сталь |
| Z | Жиры, масла | Нагрев в ваннах и др. емкостях, температура до 250 °С | 3,0 | Углеродистая сталь |
| W | Легкоплавкие металлы и сплавы | Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 450 °С | 3,5 | Углеродистая стал |
| D | Селитра (двойная оболочка) | Нагрев до температуры 600 °С | 3,5 | Нержавеющая/черная сталь |
| H | Селитра | Нагрев до температуры 600 °С | 3,5 | Нержавеющая сталь |
Типовые формы ТЭН
Вариант комплектации ТЭНа крепежными штуцерами
Штуцер (резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки (в зависимости от условий работы ТЭН в той или иной нагреваемой среде).
Наиболее часто применяются штуцера с размерами приведенными в таблице:
| Диаметр оболочки ТЭН, мм | М — размер резьбы | L — длина, мм | S — толщина фланца, мм | D — диаметр фланца, мм |
| 8,5 | М 14 х 1,5 | 18 | 3 | 20 |
| 10 | G 1/2″ | 24 | 4 | 30 |
| М 16 х 1,5 | 18 | 3 | 25 | |
| 13 | G 1/2″ | 24 | 4 | 30 |
| М 22 х 1,5 | 22 | 4 | 30 | |
| 16 | М 24 х 1,5 | 22 | 4 | 30 |
| 18,5 | М 27 х 2,0 | 30 | 4 | 36 |
Типовые формы контактных выводов
Контактный стержень соединен внутри ТЭНа с нагревательным элементом (спиралью), а снаружи имеет узел крепления подводящих проводов (шайбы и гайки).
Чаще всего применяются стержни с резьбой М4 или М5.
Эксплуатация
При эксплуатации ТЭН:
- необходимо следить за состоянием контактных стержней и токоподводящих проводов, не допуская ослабления соединения;
- при подтягивании контактных гаек не допускается провертывания контактных стержней в корпусе ТЭН;
- активная часть ТЭН должна быть полностью расположена в рабочей среде;
- при нагревании твердых тел (деталей штампов, пресс-форм, литейных форм) должен быть обеспечен надежный тепловой контакт оболочки с нагреваемой средой.
Тэн обозначение на электрической схеме » Схемы систем
Электрические схемы камаз 4308. Три года и четыре месяца назад купил и установил в своей квартире такой бойлер тэн обозначение на электрической схеме.
Схемы организации локальной сети в autocad
Свойства кварцевого резонатора кварцевые резонаторы производства оао лит фонон Электрические цепи подразделяют на неразветвленные и разветвленные на рисунке 1.
Трамва́й от англ tram вагон вагонетка и way путь название произошло по одной из версий от. Инновационный продукт от ekf ближайший путь к успеху на рынке всегда в режиме on line. На российском рынке крупной бытовой техники представлен огромный выбор электроплит как.
Схема планировки квартир ястынское поле 16
Тэн обозначение на электрической схеме
Учебник ядерная и атомная физика для студентов электромагнитное взаимодействие Расчет сопротивления электрической цепи электрические цепи постоянного тока и методы их. Текст пособие схемы включения счетчиков электрической энергии практическое пособие. Постановление правительства рф от 4 мая 2012 г n 442 о функционировании розничных рынков. Для понимания и чтения принципиальных электрических схем необходимо эти обозначения касаются всех комплектующих элементов схем включая.
deburg.sytes.net
Какие схемы системы отопления бывают в частном доме- Сделать дачный туалет своими руками чертежи и схемы
- Обозначение тэн на схеме
- Фото проекты частных домов с гаражом фото и схемы
- Фото проекты частных домов с гаражом фото и схемы
- Обозначение конвейера на схеме
- Обозначение конвейера на схеме
- Потенциометр обозначение на схеме
- Потенциометр обозначение на схеме
- Потенциометр обозначение на схеме
- Обозначение разрядника на схеме

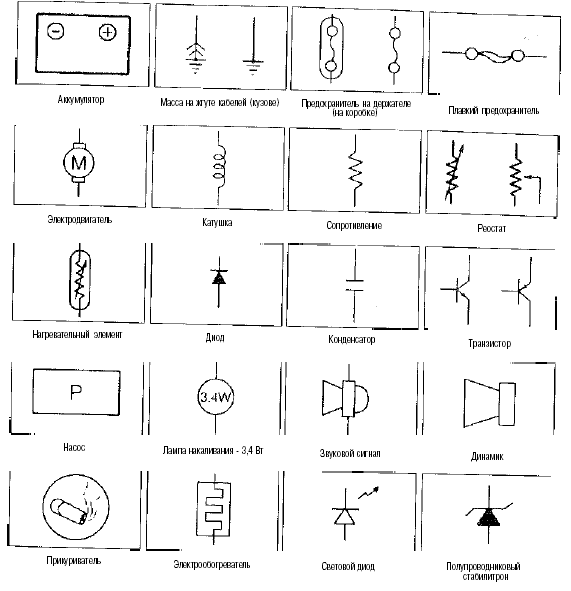

Обозначения условные графические в схемах.
Обозначения общего применения (ГОСТ 2.721-74)| Наименование | Обозн. | Наименование | Обозн. |
| переменный ток, трехфазный, пятипроводная линия (три провода фаз, нейтраль, один провод защитный с заземлением) частотой 50 Гц, напряжением 220/380 В | 3PEN~50 Гц 220/380 В | Гальваномагнитный эффект (эффект Холла) | |
| Муфта. Общее обозначение:а) выключеннаяб) включенная | ЭкранированиеПримечание. При уточнении характера экранирования (электростатическое или электромагнитное) под изображением линии экранирования проставляют буквенные обозначения соответственно: | ||
| Линия механической связи в гидравлических и пневматических схемах | а) электростатическое | ||
| Линия механической связи в электрических схемах | б) электромагнитное | ||
| Заземление, общее обозначение | Шина | ||
| Бесшумное заземление (чистое) | Группа линий электрической связи, осуществленная n скрученными проводами, например, шестью скрученными проводами, изображенная: | ||
| Защитное заземление | а) однолинейно | ||
| Коаксиальный кабель | б) многолинейно |
Как расшифровать маркировку ТЭНа в счёте и надпись на ТЭНе?
Стандартная маркировка в счёте указывается в соответствии с ГОСТом 13268-88 «Электронагреватели трубчатые».
Рассмотрим образец маркировки.
!!! Если нет времени читать статью, то пишите в чат Ватсап (можно прикрепить фото маркировки) https://wa.me/79122094292 и мы вам обязательно поможем.
1. ТЭН – аббревиатура расшифровывается как трубчатый электронагреватель. Другие возможные варианты в маркировке:
ТЭНР — трубчатый электронагреватель оребренный (на трубу сверху навивается стальная лента, обеспечивает большую площадь для съема тепла и применяется как правило для нагрева воздуха). Пример маркировки: ТЭНР 54 А13/2,0 О 220 ф.1
ТЭНП – трубчатый электронагреватель патронного типа. В отличие от стандартного ТЭНа двухконцевого (выводы токоведущих контактов на обоих концах трубки), ТЭНП имеет контакты с одной стороны, второй конец трубки при этом запаян наглухо. Такие электронагреватели применяются чаще всего в пресс-формах, экструдерах. Пример маркировки: ТЭНП 10-12,5/0,3 L 220
ТЭНБ – блок трубчатых электронагревателей. Представляет собой сборку чаще всего двух-трех ТЭНов U-образной формы на общем фланце.
Возможна сборка блоков и с одним ТЭНом, и с шестью ТЭНами, и с любым количеством (встречаются и по 12, 24, 48 ТЭНов в одном блоке). Наиболее распространены блоки ТЭНБ для нагрева воды, так называемые СЭВ (секция электроводонагревательная) с тремя ТЭНами на фланце с трубной резьбой G 2½˝. Пример обозначения: ТЭНБ (СЭВ) 6 нерж.; ТЭНБ 3,0 J 220/380 L=500мм G2˝.
2. Развернутая длина обозначает длину трубки (без учета изоляторов и шпилек) в сантиметрах — сумма длин прямолинейных и изогнутых участков ТЭН. Если ТЭН сложной формы растянуть в одну прямую трубку, то длина этой трубки по торцам и будет равна развернутой длине ТЭНа. ТЭН 60 – длина трубки 60 см, ТЭН 280 – длина трубки 2,8 м.
3. Условное буквенное обозначение длины контактных стержней в заделке – так называемая негреющая часть ТЭНа. По ГОСТу принято каждому значению заделки контактного стержня (токоведущая металлическая деталь, служащая для подключения ТЭН к сети питания) присваивать соответствующее буквенное обозначение.
Буквы латинского алфавита от А (самая короткая заделка 40мм) до H (самая длинная заделка 630мм). В показанном выше примере указана заделка В, что соответствует негреющей части ТЭНа в 65 мм с каждого конца.
| Номинальная длина контактных стержней в заделке, мм | 40 | 65 | 100 | 125 | 160 | 250 | 400 | 630 |
| Условное обозначение | А | B | C | D | E | F | G | H |
4.
Диаметр ТЭНа в мм. Здесь все просто: указывается диаметр трубки нагревателя в мм. Как правило эта цифра не превышает значения в 20 мм.
5. Номинальная мощность нагревателя в кВт – соответствует рассчитанной выходной мощности нагревателя при заданном номинальном напряжении в питающей электросети. При отклонении напряжения в сети мощность нагревателя так же будет меняться.
6. Условное обозначение нагреваемой среды и материала оболочки по ГОСТу 13268-88, в котором есть таблица принятых обозначений:
| Условное обозначение нагреваемой среды | Нагреваемая среда | Характер нагрева | Удельная мощность, Вт/см , не более | Материал оболочки ТЭН |
| Х | Вода, слабый раствор щелочей и кислот (рН от 5 до 9) | Нагревание, кипячение с максимальной температурой на оболочке 100 °С | 9,0 | Медь и латунь (с покрытиями) |
| J | Вода, слабый раствор кислот (рН от 5 до 7) | То же | 15,0 | Нержавеющая жаростойкая сталь |
| Р | Вода, слабый раствор щелочей (рН от 7 до 9) | То же | 15,0 | Углеродистая сталь |
| S |
Воздух и пр. газы и смеси газов
|
Нагрев в спокойной газовой среде до рабочей температуры на оболочке ТЭН 450 °С | 2,2 | Углеродистая сталь |
| Т | Воздух и пр. газы и смеси газов | Нагрев в спокойной газовой среде с температурой на оболочке ТЭН св. 450 °С | 5,0 | Нержавеющая жаропрочная сталь |
| O | То же | Нагрев в среде с движущимся со скоростью 6 м/с воздухом до рабочей температуры на оболочке ТЭН 450 ° | 5,5 | Углеродистая сталь |
| K | То же |
Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭН св. |
6,5 | Нержавеющая жаростойкая сталь |
| R | Нагрев в среде с движущимся со скоростью менее 6 м/с воздухом до рабочей температуры на оболочке ТЭН 450 °С | 3,5 | Углеродистая сталь | |
| N | Воздух и пр. газы и смеси газов | Нагрев в среде с движущимся со скоростью менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭН св. 450 °С | 5,1 | Нержавеющая жаростойкая сталь |
| Z | Жиры, масла | Нагрев в ваннах и др. емкостях | 3,0 | Углеродистая сталь |
| V | Щелочь, щелочно-селитровая смесь |
Нагрев и плавление в ваннах и др. емкостях с рабочей температурой на оболочке ТЭН до 600 °С
|
3,5 | То же |
| W | Легкоплавкие металлы: олово, свинец и др | То же, с рабочей температурой на оболочке ТЭН до 450°С | 3,5 | То же |
| L | Литейные формы, пресс-формы | ТЭН вставлены в отверстия. Имеется гарантированный контакт с нагреваемым металлом. Нагрев с рабочей температурой на оболочке ТЭН до 450 ° | 5,0 | То же |
Таким образом, можно определить, что ТЭН по образцу маркировки предназначен для нагрева воды и выполнен из нержавеющей стали.
7. Номинальное напряжение, В – указывается расчетное напряжения питающей сети.
Варианты: 24, 36, 48, 114, 127, 220, 380 и др.
8. Далее в маркировке указывается форма ТЭНа. Для понимания принято различать десять форм ТЭНов. Например: форма 1 (ф.1) – прямой ТЭН без гибов, форма 2 (ф.2) – ТЭН U-образный, форма 7 (ф.7) – ТЭН в форме «скрепки». Если форма ТЭНа не стандартная, а сложная, то как правило в конце маркировки указывают (эскиз).
9. Радиус гиба, мм. – рассчитывается для ТЭНов, имеющих гибы, по расстоянию между центрами контактных шпилек (межцентровое расстояние). Чем больше радиус гиба, тем больше будет межцентровое расстояние у готового ТЭНа.
10. Обозначение крепежной арматуры – для установки ТЭНов в оборудование часто применяют различные крепежи. Это могут быть пластины (привариваются на определенном расстоянии от торца ТЭНа), штуцера (несъемные крепятся обжимом, пайкой, сваркой), фланец (несъемный крепится обжимом, пайкой). В маркировке указывается информация о крепежной арматуре: «пластина», Ш (штуцер G½˝), ШМ14х1,5 (штуцер с метрической резьбой М14 с шагом 1,5мм), ШМ22х1,5 (штуцер с метрической резьбой М22 с шагом 1,5мм).
На самом ТЭНе на определенном расстоянии от края ТЭН наносится маркировка с буквенным обозначением среды нагрева и материала оболочки (как в таблице из ГОСТа выше), числовым значением номинальной мощности (кВт), числовым значением расчетного напряжения (В), двух последних цифр текущего года изготовления, и буквенным обозначением изготовителя.
Схема подключения термостата теплового насоса
Если вы хотите лучше понять подключение термостата теплового насоса, вот пример типичной электронной схемы управления тепловым насосом, расположенной внутри вашего дома.
В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.
Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В.
Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо работы по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.
Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их отсоединение.
В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.
Схема подключения термостата теплового насоса
Подключение термостата теплового насоса — стандартный цвет провода и схема клемм к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.
Клемма Y подключается к сигналу охлаждающего кондиционера.
Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, обеспечивающему циркуляцию воздуха в помещении.
Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.
Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.
Терминал O используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к В терминал. В любой момент времени активно только одно соединение, то есть используется либо терминал O , либо B , но не оба.
Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода разный.
Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2 будет присутствовать.
Некоторые термостаты могут иметь функцию Аварийный нагрев , при установке которой она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал: E .
Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов тепловых насосов.
- Проверка низкого напряжения, которая сообщает вам, что входящая мощность низкая.
- Коды ошибок, указывающие на причину неправильной работы вашей системы.
- 3 минуты минимальное время отключения компрессора для предотвращения коротких циклов работы компрессора. Короткие циклы работы компрессора сокращают срок его службы.
- Программируемые дневные и ночные настройки заданной температуры.
- Настройки для выходных и функции понижения для отпуска.
- Возможность проверки состояния термостата и удаленного управления настройками через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.
Вернуть к теплово насос Термостат проводка домашняя страница
Советы по экономии энергии хладагент IAQ Мотор Увлажнитель
Обнаружение утечки с охлаждающей нагрузкой.0003
Производители ОВКВ Рейтинги кондиционеров Радон
Торговые марки раздельных кондиционеров Умные термостаты Система DX
facebook.com/airconditioningsystemscom/»> Системы кондиционирования воздухаЭлектропроводка настенного обогревателя на 240 В
» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключить провода термостата для обогревателя на 240 вольт? Как установить электропроводку для обогревателя на 240 вольт. |
| |||||
youtube.com/embed/64_G4n3uOUA?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Электрическая цепь и соединения настенного обогревателя на 240 В
Электрические вопросы Вопрос: Как подключить термостат к обогревателю на 240 В?
Я пытаюсь установить настенный обогреватель на 240 вольт со встроенным вентилятором на термостат. На обогревателе два красных провода.
Выключатель двойной, поэтому я предполагаю, что мне нужно подключить белый и черный (провод 12-2) к двум полюсам выключателя, а медь — к винтам заземления на панели. Где я должен установить термостат в контуре?
Этот вопрос по электропроводке поступил от Криса, домовладельца из Ванкувера, Британская Колумбия.
Ответ Дейва:
Спасибо за вопрос по электропроводке, Крис.
Применение: подключение настенного обогревателя на 240 В.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика или подрядчика по электротехнике.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку.
Меры предосторожности: Определите цепь панели, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки цепи должна выполняться в соответствии с местными и национальными электротехническими нормами, при наличии разрешения и после проверки.
Пример подключения настенного обогревателя
Крис, исходя из предоставленной вами информации, я могу посоветовать вам внимательно изучить руководство по установке, прилагаемое к вашему обогревателю.
- Как правило, обогреватель на 240 вольт имеет три провода в распределительной коробке или в зоне подключения.
- Специальная цепь, состоящая из 3 проводов, два из которых будут линиями 240 вольт, а один будет проводом заземления.
- Размер цепи определяется требуемой электрической нагрузкой нагревателя, которая измеряется в ваттах или амперах.
- Чрезвычайно важно правильно подобрать размер новой выделенной цепи.
Типы термостатов для электронагревателей
- Обычно существует два типа термостатов:
- Термостат, устанавливаемый непосредственно на обогреватель, расположенный с обеих сторон
- Или термостат, расположенный на стене того же помещения, где устанавливается обогреватель
- Термостаты либо имеют тот же размер и тип проводки, что и требования к электрической цепи, либо некоторые термостаты относятся к низковольтному типу, где цепь управления находится внутри блока электронагревателя.
ВАЖНАЯ ИНФОРМАЦИЯ: Обратитесь к руководству по установке нагревателя, чтобы узнать размеры конкретной электрической цепи и инструкции по установке.
Подробнее о подключении электрического обогревателя Подключение электрического обогревателя
- Электрический плинтусный обогреватель является выбором номер один для недорогой установки, а бесшумная работа делает его предпочтительным обогревателем для спален. .
- Для оптимальной работы рекомендуется настенный термостат.
- Схема подключения 220 В
- Электрические автоматические выключатели
- Домашние электрические цепи и автоматические выключатели
Электрическая панель
- Цепи электропроводки дома и автоматические выключатели
- В этой статье рассматриваются распространенные электрические цепи на 120 и 240 вольт, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Домашние электрические цепи
- Перечень электрических цепей
- Размер домашней электрической панели обслуживания рассчитывается путем расчета квадратных метров дома и с учетом требований кодекса для необходимых электрических цепей.
Автоматические выключатели
- Защита электропроводки с помощью автоматических выключателей
- Руководство по домашним автоматическим выключателям и их работе для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.
Электрические детали
- Электрический провод для дома
- Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.
Для получения дополнительной информации о электрической схеме 220 В
Электропроводка 220 В
- Электропроводка Электрическая розетка 220 В
- Домашняя электропроводка включает в себя розетки на 110 В и розетки и розетки на 220 В, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.
Посмотрите, как подключены электрические розетки для дома.Вам также может быть полезно:
Видео по электромонтажу #2Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал YouTube и подпишитесь! |
| |
