Расшифровка маркировки автоматических выключателей | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

От правильного выбора автоматических выключателей, в конечном итоге, зависит безопасная эксплуатация всей электрической сети или ее отдельных участков, а также приборов, которые к ней присоединены. Автоматические выключатели должны вовремя обесточить цепь с соблюдением принципа селективности.
На каждом устройстве с лицевой стороны специальной краской, устойчивой к истиранию, нанесена буквенно-цифровая маркировка, благодаря которой можно определить все его технические характеристики.

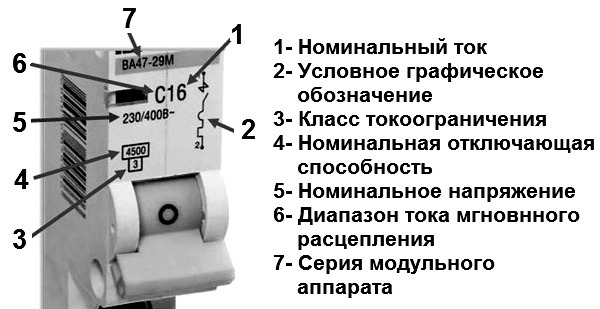

Вне зависимости от того, какой производитель изготовил автомат, маркировка устройств осуществляется по единым принципам.

1) В верхней части устройства наносится логотип завода изготовителя или его название.

Наибольшим спросом у профессиональных электриков пользуются автоматические выключатели (АВ) производства Legrand, ABB, hager, Schneider Electric или IEK, которые хорошо зарекомендовали себя безотказной работой на протяжении многих лет.

2) Серия устройства, которая состоит из нескольких букв и цифр, позволяющая идентифицировать автоматический выключатель среди ассортимента выпускаемой заводом продукции. По буквенно-цифровому коду, который нанесен на выключатель, можно определить его некоторые характеристики или принадлежность устройства к определенной ценовой категории.

3) Маркировка, позволяющая узнать параметры, при которых тепловой расцепитель обесточит всю электрическую цепь или ее определенный участок, когда к сети будет подключена нагрузка, превышающая допустимую, или произойдет короткое замыкание. Такая маркировка называется «время токовыми характеристиками» и обозначается буквами латинского алфавита

«A»; «B»; «C»; «D»; «K»или «Z».
В частных домах, квартирах, административно-бытовых помещениях, учебных и лечебных заведениях, торговых комплексах и пр. используются устройства класса «B» или «C». АВ класса «D» применяются на производствах для защиты электродвигателей или установок с большими пусковыми токами, а классов «K» и «Z» устанавливаются для защиты сетей со специализированными условиями эксплуатации.

4) Токовая нагрузка устройства (номинальное значение), указывающая величину тока, при которой устройство автоматического отключения будет работать, не отключаясь, в течение всего периода эксплуатации. При подборе автоматического выключателя для конкретных условий эксплуатации нужно учитывать, что значение номинальной токовой нагрузки указывается для температуры окружающего воздуха +30˚C. Поэтому если температура окружающей среды превышает -30˚C, устройство может обесточить цепь даже при номинальном значении протекающего через него тока.

5) Максимальное напряжение, на которое рассчитано устройство, размещается под маркировкой время токовой характеристики и значением номинальной токовой нагрузкой автоматического выключателя. Эта величина указывается в вольтах с указанием типа напряжения:

—    «~» – переменное;

—   «-» – постоянное.

Автоматические выключатели переменного напряжения предназначены для использования, как в однофазных, так и трехфазных сетях. В маркировке это отражено в виде дробного числа, причем первая цифра указана для однофазных сетей, а вторая для трехфазных (как на картинке).

6) Максимальный ток короткого замыкания (отключающая способность автомата), выраженный в амперах (A). Этот параметр указывает на величину тока, возникающего при коротком замыкании в цепи, который может пройти через автоматический выключатель, обесточить систему, но при этом не вывести из строя само устройство.

7) Класс токоограничения, по которому можно определить максимальное время, в течение которого автоматическое устройство будет находиться под воздействием токов короткого замыкания, до срабатывания электромагнитного расцепителя. Чем меньшим будет длительность воздействия сверхтоков, вызванных коротким замыканием, на электрическую цепь, тем меньшим окажется степень ущерба, нанесенного ей.
В зависимости от времени токоограничения автоматические выключатели подразделяются на три класса:

   — 1 – длительность прохождения токов КЗ через устройство не превышает 10 мс;

   — 2 – длительность прохождения токов КЗ через устройство находится во временном интервале от 6 до 10 мс;

   — 3 – максимальная продолжительность воздействия токов короткого замыкания варьируется

от 2,5 до 6 мс.

Устройства первого класса не имеют отличительной маркировки. Принадлежность автоматического выключателя ко второму или третьему классу токоограничения можно определить по цифровой маркировке «2» или «3» ограниченных черным квадратиком.

8) Условно графическое изображение. На графическом рисунке указано расположение теплового и электромагнитного расцепителя, а также порядковый номер контактов. На однополюсных автоматических выключателях контакт, к которому подводится фазный проводник, маркируется цифрой «1», а к которму подключается нагрузка – «2». В устройствах для трехфазных сетей верхним контактам присваивается нечетные обозначения, начиная с цифры «1», а нижним – четные, начиная с цифры «2». Кроме того, на автоматических выключателях возле одной из клемм может стоять латинская буква «N». К этой клемме подключается нулевой рабочий проводник. У автоматов для постоянного тока клеммы маркируются значками «+» и «-».

9) Штрих-код, позволяющий идентифицировать автоматический выключатель. Обозначение помогает узнать информацию о стране производителе устройства.

10) Индикатор, который указывает, в каком состоянии находится автоматический выключатель: в рабочем или цепь обесточена.

Зная принципы маркировки, не только специалист электрик, но и простой обыватель сможет правильно подобрать автоматический выключатель для конкретной электрической цепи.

Маркировка автоматических выключателей: класс токоограничения

Автоматические выключатели на электрическом щитке внешне заметны почти каждому. Но важным условием успешной эксплуатации являются размещенные на поверхности маркировки. Маркировка автоматов используется всеми производителями. Эти данные непосредственно влияют на соблюдение условий работы устройств.

Какие обозначения размещаются на корпусе

Маркировка, наносимая на корпус каждого устройства, включает набор цифр, схем, букв, специальные символы. Разметка выполняется нестираемой краской и находится на видимой части. Это требуется для доступности при работе после установки на распределительном щитке с подключенными проводами.

Модель автоматического выключателя

Важно! Для проверки маркировки снимать устройства с дин-рейка и отключать не потребуется.

Каждый завод-изготовитель использует собственные обозначения. Большая часть специалистов в работе сталкивается с видом расположения знаков на бытовых модульных автоматах, понять которые помогает расшифровка символов и знаков.

Вне зависимости от компании, где было изготовлено устройство, на корпус наносятся единые данные:

  • наименование производителя, наносимое на самом верху;
  • указание модели (серия) с написанием букв и цифр серии устройства в соответствии с данными завода-производителя;
  • номинальный ток, характеристика отключения, обозначаемая буквой латинского алфавита «В», «С», «D», «K», «Z»;
  • данные о номинальном напряжении, показывающего максимальное значение проходящего через автомат без выключения при температуре окружающей среды 30 °С, при котором формируется своеобразный щит для повышенной нагрузки;
  • показатели номинальной отключающей способности, которой обладает каждый электроавтомат;
  • параметры класса токоограничения автоматического выключателя;
  • панель информации о коммутационной схеме.
Порядок обозначений на наружной панели устройства

Обратите внимание! Параметры производители указывают в обязательном порядке. В общем списке есть некоторые показатели, учет данных маркировки которых является особенно значимым для бесперебойной эксплуатации.

Данные о производителе

Именно эта информация указывается в первой строке маркировки. Эти данные удобны покупателю и будущему пользователю перспективой найти удобную для себя модель. Это определяется или в зависимости от уже существующего опыта применения или на основании анализа описаний на специализированных сайтах.

Параметры технических особенностей

Подробная информация о технических особенностях выбранного типа изделия указывается в большинстве случаев в линейке, расположенной непосредственно под наименованием фирмы. Она находится в месте, где устанавливается щитковый выключатель.

Главной задачей автоматических выключателей становится способность отключения в автоматическом режиме при нарушении нормального хода и уровня подачи тока и действия электроцепи. Это необходимо для успешного контроля стабильной работы, препятствующей поломкам и нарушениям работоспособности электрических приборов, устройств и оборудования на производстве и в быту. Такие параметры указываются на любых типах автоматических выключателей вне зависимости от особенностей эксплуатации в зависимости от типа расцепителей.

Особенности расцепителей

Производители выпускают следующие варианты:

  • предусматривающие отключение вручную — механические;
  • срабатывающие при возникновении перегрузки — тепловые;
  • реагирующие на появление короткого замыкания — электромагнитные.

Еще одним вариантом разделения становится количество полюсов подключения:

  • применяемые для использования в цепи с одной фазой — однополюсные;
  • когда требуется отключать два полюса одновременно, устанавливаются двухполюсные;
  • при необходимости одномоментно обеспечивать защиту трехфазной цепи или трех однофазных колонок — трехполюсные;
  • в схемах с разделением по принципу «звезда с выделенной нулевой точкой» с раздельным защитным и рабочим нулем — четырехполюсные.

Конструкция автомата

Каждый АВ включает в свою конструкцию расположенные на корпусе внешние (открытые) и внутренние элементы.

Открытые

В этот перечень входит рычаг ручного управления. Он заметен сразу, так как, как правило, окрашивается в яркий или контрастный цвет. На противоположной от рычага стороне устанавливаются клеммы, к которым подключается проводка. Некоторые производители предпочитают делать их закрытыми.

Обратите внимание! Все детали АВ выполняются из ПВХ пластика, отливающегося низкой теплопроводностью.

Внутренние

Большая часть элементов АВ размещается внутри корпуса. Это токонесущие и рабочие части устройства. К таким частям относятся:

  • функционирующие в паре неподвижные и подвижные силовые контакты, коммутирующие выходной и входной контакты, размыкающие цепь при возникновении внештатных для деятельности автомата ситуациях;
  • соединенные с управляющим рычагом механизмы ввода и расцепления;
  • работающие в паре подвижный сердечник и катушка, представляющие собой электромагнит и якорь, способные разомкнуть в случае короткого замыкания цепь;
  • дугогасительная камера моментально гасит дуговой разряд, возникающий случае размыкания дуговой контактной пары;
  • биметаллическая пластина теплового расцепителя, размыкающего цепь при возникновении повышенных нагрузок.

Включенные в конструкцию элементы обеспечивают возможность использования АВ при работе в нескольких режимах:

  • нормальный;
  • короткое замыкание;
  • перегрузка.

Маркировка моделей позволяет оценивать возможности используемого автоматического переключателя и его уровень готовности к работе в каждом из представленных режимов. Оценку упрощает маркировка, нанесенная на каждую модель.

Важно! Для определения оптимального вида устройства достаточно понимать представленные показатели и знать, как расшифровывается маркировка автоматов.

Токовая характеристика

Бытовые варианты чаще всего относятся к категориям «B», «C», «D», «K» и «Z» и показывают необходимость применения для защиты в первую очередь потребителя при эксплуатации устройств с применением электроники и индуктивной нагрузки. Маркировка «С» устанавливается на наиболее распространенных в быту моделях, становясь показателем для большей части профессиональных электриков, рассматривающих класс токоограничения автоматического выключателя при установке.

Такие устройства успешно защищают электропроводку при случающихся перепадах уровня напряжения.

Обратите внимание! Категории «B» устанавливаются на изделиях, продающихся в специализированных торговых точках. Часто они выполняются по спецзаказу.

Параметры номинального напряжения

Размещаются сразу после буквенного обозначения токовой характеристики. Она показывает номинал автоматического выключения. Максимальные параметры рассчитываются с учетом температуры окружающей среды в 30 °С. Именно при таком параметре модель со стандартным номинальным напряжением в 16 А выдерживает нагрузку без автоматического выключения.

Маркировка токов автоматического выключателя, расшифровка

Обратите внимание! В случае использования оборудования при более низких температурных показателях автоматическое срабатывание происходит несколько позже. Соответственно, превышение приводит к быстрому срабатыванию автомата для отключения.

Срабатывание в зависимости от кратности перегрузки возникает при превышении автомата от 13 до 55 %. К нему приводит образующийся с сети сверхток, на который и реагирует система автоматического расцепителя. Реакция исправного автомата происходит в течении 0,01-0,02 сек. с момента появления сверхтока, это препятствует началу плавления проводки.

Параметры номинального напряжения

Обозначаются в В/V (вольтах). В зависимости от модели они могут быть переменными и постоянными. Указание маркировки позволяет определить типы сетей использования устройства.

Информирование о предельном токе напряжения

Часто маркировку называют отключающей способностью устройства. С её помощью показана способность пропустить ток высокого напряжения без отключения и поломок.

Важно! Уровень коммутационной способности, позволяющий пропускать сверхтоки и продолжать работать, отличается у разных автоматов.

Предельное значение составляет 4000, 6000, 10000.

Информирование о классе токоограничения

Цифры, расположенные сразу под данными о предельном токе, показывают класс токоограничения. Риск образования сверхтоков основывается на появлении при их появлении тепловой энергии, провоцирующей расплавление проводки. Избежать этого позволит автоматическое отключение при достижении определенных значений токов при коротком замыкании. Оно исключает возможность току достигнуть максимальных значений, ограничивая возможную продолжительность короткого замыкания (КЗ).

Схема однополюсного АВ

Предусмотрена следующая классность в ограничении продолжительности:

  • класс 1. Маркировка на корпусе не ставится. Показывает временную продолжительность КЗ более 10 мс;
  • класс 2. КЗ может продолжаться от 6 до 10 мс;
  • класс 3. Самый быстрый, составляющий от 2,5 до 6 мс.

Дополнительные маркировки

Часть производителей указывает на корпусе схему подключения. Указываются данные электрической цепи с информацией о электромагнитном и тепловом расцепителях. Выполняется в виде схемы с указанием подключения проводов с маркировкой контактов.

У самых часто используемых потребителями моделей верхний контакт маркируется «1», а нижний «2». К верхнему выполняется подключение питающего провода. На нижний выводится нагрузка.

Варианты схем АВ с разным числом полюсов

Обратите внимание! При выборе двухполюсного автомата такие обозначения наносятся как «1», «3» верхний и «2», «4» нижний. Профессиональные модели могут быть трехполюсными и четырехполюсными. В такой ситуации подключение нулевого проводника обозначается «N».

Указание артикула

Еще одним обозначением на корпусе становится обозначение артикула, включающего информацию об устройстве, так называемый QR-код. Маркировка помогает легко и в короткий срок находить модель устройства, например, на сайте производителя для получения информации об эксплуатации или выполнении ремонта.

Также на многих моделях устанавливается индикатор. Он позволяет сразу определить, работает в настоящий момент устройство от сети или оно по разным причинам обесточено.

Автоматический выключатель удобен в повседневном использовании и прост в самостоятельном применении. Графические маркировки помогают покупателям выбрать оптимальную модель для дома и офиса. Установка автоматического выключателя сохраняет работоспособность приборов и устройств, подключенных к электроэнергии даже в районах с высоким риском возникновения перепадов питания и коротких замыканий.

Маркировка автоматических выключателей: обозначения и надписи

У всех защитных устройств есть определенная техническая характеристика. Поэтому при выборе автомата необходимо ознакомиться с ними для того, чтобы правильно выбрать прибор. Эти характеристики расположены на корпусе автомата, и называется маркировка автоматических выключателей.

Автоматы нового поколения

Маркировка автоматов необходима при производстве замены поломанного устройства. А также в случае, когда прокладывается новая проводка с новым заземляющим контуром. Кроме этого, знание маркировки требуется для определения причины возникновения аварийной ситуации. Электромонтер должен суметь прочитать характеристики, которые относятся именно к этому защитному устройству.

Маркировка автоматических выключателей: обозначение и надписи

Маркировка автоматических выключателей со временем не должна стираться. Поэтому символы, буквы, надписи и цифры наносятся на корпус специальной несмываемой краской. Маркировка располагается на лицевой панели прибора. Это делается для того, чтобы в рабочем состоянии устройства не пришлось демонтировать прибор, для того, чтобы узнать нужные характеристики.

Маркировка автомата

Маркировка включает в себя такие показатели как:

  • фирма-производитель;
  • номинальный ток;
  • напряжение; частота;
  • ток отключения; модель;
  • класс токоограничения;
  • схема подключения;
  • обозначение клемм;
  • артикул.

Маркировочные данные дополнительно дублируются в техническом паспорте устройства.

Маркировка автоматических выключателей: обозначения и надписи

Номинальный ток

Данная характеристика обозначается в виде цифр и наносится рядом с временно токовой характеристикой. Производители выпускают пять видов автоматов: В, С, D, К, Z. Самыми популярными являются В, C, D. Для бытовых условий применяются автоматы, с временно токовой характеристикой типа С.

Остальные виды предназначаются для узкопрофильной направленности. После этого значения наносится цифра, обозначающая номинальный ток автоматического выключателя. Он указывает максимальное значения тока, при котором защитное устройство способно сохранять работоспособность.

Быстрый и проверенный способ от экспертов, как подключить розетку

В случае превышения этого значения автомат сработает. При этом номинальный ток рассчитывается на температурный режим, который соответствует величине + 30 градусов. Поэтому, если температура в помещении будет выше этого показателя, то защитный прибор может сработать, даже если сила тока была меньше указанной.

Принцип работы основан на защите двух расцепителей – теплового и электромагнитного. При этом тепловой расцепитель обесточит электрическую цепь в промежутке от нескольких секунд до нескольких минут. Электромагнитная защита сработает значительно быстрее – 0,01 – 0,02 секунды, иначе проводка начнет плавиться, что может повлечь дальнейший пожар.

Напряжение и частота

Номинальное напряжение располагается под время-токовой характеристикой. Данный норматив может относиться к постоянному и переменному току и указывается в вольтах. При этом постоянный ток обозначается «?», а переменный –« ~». Каждое значение соответствует данной электрической сети.

Напряжение указывается в двух обозначениях: одно для однофазной электрической сети, второе — для трехфазной. К примеру, маркировка в виде: 230/400V~, обозначает, что автомат предназначается для электросети, имеющих одну фазу и напряжение 230 вольт, а также для электрической цепи, обладающей тремя фазами и напряжением 400 вольт.

Для электрической сети, имеющей напряжение 220 вольт, в нашей стране стандартной частотой вращения является 50 Герц.

Ток отключения

Этот критерий обозначает ток короткого замыкания. При этом защитное устройство сработает без ущерба для своей работоспособности. Электрическая линия имеет достаточно сложное устройство, в которой иногда появляются повышенные токовые величины, вызванные коротким замыканием.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Это кратковременный процесс, но при этом ток слишком завышается. Автоматические выключатели обладают отключающейся способностью, когда ток превысит 4500А, 6000А или 10000А. При этом, чем выше этот показатель, тем больше гарантий, что защитный прибор сработает даже при самой тяжелой аварийной ситуации.

Производитель

В самой верхней части автоматического выключателя указывается бренд прибора. Для этого зачастую выбирается более яркий цвет краски. Обычно этот цвет совпадает с цветом рычага управления. Иногда для этого выбирается нейтральный серый цвет.

При выборе производителя профессионалы рекомендуют покупать более надежные и дорогие проверенные марки.

Популярные серии

Автоматические выключатели ВА. Эти выключатели относятся к современным устройствам. Они устанавливаются на дин-рейку, также отдельные производители выпускают специальные монтажные планки, приспособленные именно к автоматам данной серии. Защитные приспособления применяются для токовых характеристик, которые составляют от 0,5А до 63А.

Как определить где фаза, ноль и земля. Цвета проводов вам помогут

Отключающая способность равна 4,5 кА. Автомат имеет от одного до четырех полюсов. Характеристика этих изделий также быть: B, C, D. Эту серию автоматов изготовляют такие популярные фирмы как EKF, ДЭК, Контактор, ИНТЭС. Выключатели этих марок отличаются небольшой ценой и хорошим качеством.

Выключатели серии Schneider Electric. Токи таких автоматов настраиваются на 6А до 63А. Защитные устройства имеют отключающую способность в 4,5 кА; характеристику C, D; численность полюсов 1, 2, 3; рассчитывается на 20 тысяч срабатываний. Следовательно, практически ничем не отличается от предыдущей серии. Однако, стоит на порядок дороже.

Автоматические выключатели серий ABB, Legrand, Siemens. Более дорогой вид автоматов. Между тем, на современном рынке встречаются подделки данной продукции. Отличить такие изделия можно по корпусу устройства, он должен изготавливаться из качественной пластмассы.

Что делать, если человека ударило током? Это должен знать каждый, читать всем!

У настоящих приборов количество крепежей должно быть пять. Фирменные автоматы обладают большей отключающей способностью в отличие от остальных – 6кА – 8кА. Кроме того, эти выключатели снабжаются дополнительными компонентами в виде крышки или индикатора.

Многообразие лидера. Основные серии автоматических выключателей АВВ и их маркировка

Компания АВВ, как производитель самой качественной электротехнической продукции, выпускает все виды автоматических выключателей. Автоматические выключатели компании АВВ делятся на серии по характеристикам и области применения.

Автоматические выключатели АВВ серии S200

Автоматические выключатели этой серии служат для защиты цепей от возможных перегрузок и токов короткого замыкания в электрических линиях и кабелях различного назначения. Они могут монтироваться на стандартную DIN-рейку в электрических щитах, шкафах и боксах.
Особенностью этих автоматических выключателей является то, что они имеют большую надежность и повышенную коммутационную способность. Также серия S200 отличается большим ассортиментом представленных устройств.
Типоисполнения и технические характеристики серии автоматов S200:

  • • одновременное устройство электромагнитного и теплового расцепителя,
  • • количество полюсов имеет несколько вариаций:
    • • с расцепителем на фазе и разрывом нейтрали при сработке (1+N или 3+N),
    • • с расцепителем в каждом полюсе ( 1 или 3 полюсные),
    • • с расцепителем в фазных проводах и нейтрали (2 или 4 полюсные).
  • • исполнения с различными характеристиками срабатывания (B, C, D, а также K и Z),
  • • исполнения с различными характеристиками предельной способности коммутации (25 кА, 15кА, 10кА, 6кА),
  • • наличие дополнительного контакта,
  • • возможность использования приставки DDA-200 для обеспечения дополнительной защиты от токов утечки.

Маркировка и обозначения серии S200 автоматов АВВ

STO S 201 C1
S20 — серия автоматов S200,
Дополнительная буква обозначает отключающую способность:

  • • нет буквы — 6кА,
  • • буква М — 10кА,
  • • буква Р — 15-25кА.

1 в конце серии (S201) — количество полюсов:

  • • S201 один полюс,
  • • S202 два полюса,
  • • S203 три полюса,
  • • S204 четыре полюса.

Буква после обозначения серии и количества полюсов — характеристика сработки при КЗ (тип назначения автомата):

  • • В — для защиты при активных нагрузках (линии освещения с заземлением),
  • • С — для защиты при активных и индуктивных нагрузках (электродвигатели малой мощности, вентиляторы, компрессоры),
  • • D — для защиты при больших пусковых токах и высоком токе включения (трансформаторы, разрядники, насосы и т.п.),
  • • К — для защиты линий с подключением активно-индуктивных нагрузок (электродвигатели, трансформаторы и т.д.),
  • • Z — для защиты электронных систем с полупроводниковыми элементами.

Последние цифры в обозначении — номиналы (уставки) токов.

Автоматические выключатели серии Sh300L

Автоматы серии Sh300L являются облегченным вариантом автоматических выключателей серии S200.
Автоматы этой серии обладают всеми характеристиками качества продукции компании АВВ и предназначены для систем освещения и розеточных групп. Но так как в этой серии автоматы имеют невысокую предельную коммутационную способность, то использовать их в качестве вводных не рекомендуется.
Параметры автоматических выключателей серии Sh300L мало отличаются от параметров автоматов серии S200, кроме предельной коммутационной способности (4.5кА). Также автоматы этой серии представлены в более узком ассортименте по сравнению с серией S200.

Правила маркировки автоматических выключателей

Все электротехнические изделия, которые относятся к автоматическим выключателям, должны иметь четко читаемую маркировку. Эта маркировка должна состоять из обозначений:

  • • товарного знака или имени производителя,
  • • типового, серийного или каталожного обозначения (номера),
  • • рабочих номинальных напряжений с символом рода напряжения (переменное ( ~ ) или постоянное),
  • • номинального тока в амперах с буквой типа мгновенного расцепления (B, C, D, K, Z),
  • • номинальной частоты при рабочей одной частоте,
  • • номинальной коммутационной способности при КЗ указанного в прямоугольнике при одинаковой цифре для постоянного и переменного тока и в разных прямоугольниках с символами типа напряжения при разных цифрах,
  • • схемы устройства (при сложности определения схемы),
  • • контрольную температуру воздуха (для 30 градусов не ставят),
  • • степень защиты IP (при IP20 не проставляется).

На лицевой панели указывается тип расцепления и номинальный ток, а вся остальная информация наносится на боковую или заднюю поверхность.
Если входные и выходные контакты нужно четко различать, то они должны иметь обозначения в виде стрелок (к выключателю — вход, от выключателя — выход).
Контакт для нейтрали обозначается буквой N. Контакт для проводника защиты обозначается символикой заземления.
Обозначения автоматических выключателей должны иметь максимальную информацию о устройстве, которая должна давать ясную картину представленного устройства. Наличие маркировки говорит об ответственности производителя перед потребителем за соответствие заявленных характеристик реальным.

Многообразие автоматических выключателей АВВ не ограничивается описанными сериями и имеет намного больший спектр. Компания АВВ выпускает большое множество специализированных автоматических выключателей для профессионального монтажа электрических производственных схем и систем другого применения.

Что означают символы стирки на этикетках одежды?

Эти маленькие символы белья на вашей одежде пытаются вам что-то сказать — расшифруйте инструкции по стирке на этикетках, и вы сможете сохранить свою одежду в наилучшем состоянии в течение максимально долгого времени.

Каждый пережил горе, когда вынимал любимый предмет одежды из стиральной машины и обнаруживал, что теперь он сморщился, обвис, обесцветился или поврежден.

Хотя поначалу они могут показаться запутанными, знание того, что означают различные символы стирки, поможет сократить время стирки и не даст вам больше испортить одежду.

Значение символов стирки

На каждой этикетке по уходу на вашей одежде должно быть указано, из чего изготовлена ​​ткань, и должно быть не менее четырех символов, дающих вам указания по стирке, отбеливанию, сушке и глажке (в указанном порядке). Многие также приходят с рекомендуемой температурой.

В то время как мы углубимся в специфику и разберем наиболее распространенные символы ниже, как правило:

  • Символы стирального бака относятся ко всем вещам, связанным со стиркой (включая машинную и ручную стирку)
  • Треугольники расскажут вам об отбеливании: можно ли это делать и какой тип отбеливателя подходит.
  • Квадраты указывают на то, как следует сушить изделие
  • Значок глажки дает вам информацию (как вы уже догадались) о наиболее подходящих настройках железа для использования
  • Круги рассказывают о химической чистке одежды

Почти во всех случаях любой из вышеперечисленных символов с крестиком или знаком X означает, что вы не должны выполнять это действие.

Готовы раз и навсегда расшифровать стиральные этикетки? Давай застрянем.

Насколько вы беспокоитесь о дезинфекции во время уборки?

Основные инструкции по стирке на этикетках по уходу

  • Символ стирального бака: Изображенный как стилизованный стиральный бак, наполненный водой, это означает, что вашу одежду можно стирать в машинной машине. Обычно это также означает, что одежду можно отжимать и постирать в обычном режиме (или используя цикл синтетики).
  • Символ стирального бака с одной линией внизу: Единственная полоска под стандартным символом стирки указывает на то, что одежда предназначена для «длительного прессования», что означает, что ткани были обработаны химическими веществами, чтобы гарантировать, что они не образуют складок и сохраняют свою первоначальную форму. .Это также означает, что скорость отжима должна быть уменьшена (если ваша стиральная машина имеет настройку «постоянного отжима», обязательно используйте ее, так как она также включает холодное полоскание перед отжимом, чтобы еще больше усилить постоянный отжим).
  • Символ стирального бака с двумя линиями внизу: У символа щадящего режима есть две линии под символом стандартной стирки. Обычно он присутствует на этикетках из тонких волокон, таких как шерсть или шелк, или на предметах одежды, которые могут быть повреждены при интенсивной стирке (например, топы с блестками, колготки или лайкра).Его следует стирать и отжимать в щадящем, деликатном режиме или на шерсти.
  • Символ стирального бака с номером внутри: Указывает на максимальную температуру, при которой следует наблюдать за одеждой, и может варьироваться от 30 ° C до 95 ° C.
  • Символ стирального бака с рукой: Символ ручной стирки — это стандартный символ бака с рукой вверху. Если на этикетке вашей одежды есть этот символ, это означает, что вам не следует пользоваться стиральной машиной. Вместо этого вам нужно постирать одежду вручную — не волнуйтесь, это не так сложно, как вы думаете.Наше руководство по ручной стирке поможет вам.
  • Символ стирки с крестиком: Если на стандартном символе стирки есть крестик, это означает, что вы не должны стирать вещь, ее, скорее всего, нужно будет отдать в химчистку после того, как она испачкается — см. Наш раздел о сушке символы очистки ниже.

Символы температуры стирки

Есть точка внутри вашего символа стирки? Это подскажет вам, при какой максимальной температуре производитель одежды рекомендует стирать одежду.Это может быть от 30 ° C до 95 ° C.

  • Одна точка: 30 ° C
  • Две точки: 40 ° C
  • Три точки: 50 ° C
  • Четыре точки: 60 ° C
  • Пять точек: 70 ° C
  • Шесть точек: 95 ° C

В качестве альтернативы, на некоторых этикетках будет просто отображаться значок ванны с числом, показывающим максимальную температуру.

Не забывайте, вы всегда можете стирать одежду при более низкой температуре, чем указанная на этикетке.

Символы отжима

Стирать белье без сушилки? Обратите внимание на любые символы отжима, которые могут быть на вашей этикетке.

  • Скрученное полотенце: Если вы видите символ полотенца на одежде, это означает, что вы можете безопасно отжать его, чтобы удалить лишнюю воду.
  • Символ скрученного полотенца с крестиком на нем: Некоторые предметы очень хрупкие и могут быть повреждены при выкручивании — если вы видите символ скрученного полотенца с крестиком на нем, это означает, что вам следует избегать их отжима или скручивания.

Обесцвечивающие символы

Обычно это следующий символ на этикетке по уходу, и почти всегда это какой-то вариант треугольника.

  • Обычный треугольник: Если вы видите треугольник, это означает, что при необходимости можно использовать холодный разбавленный раствор отбеливателя.
  • Треугольник с двумя полосами: Треугольник с диагональными линиями означает, что следует использовать только отбеливатели, не содержащие хлора. Проверьте ингредиенты отбеливателя, чтобы узнать, не содержит ли он хлор.
  • Сплошной треугольник с крестиком: Это означает «не отбеливать» — вам не следует пытаться использовать какой-либо отбеливатель для этого предмета одежды.

Символы барабанной сушки

Как и в случае с символами стирки, количество точек внутри круга подскажет вам, какой уровень нагрева следует использовать для сушильной машины, а также какие требуются определенные программные настройки.

  • Квадрат с тремя вертикальными линиями внутри: Если вы видите этот символ, это означает, что вы должны дать предмету высохнуть (обычно на линии).
  • Круг внутри квадрата: Это основной символ машинной сушки, означающий, что вы можете безопасно сушить одежду.
  • Круг внутри квадрата с линией под ним: Как и раньше, одна линия под стандартным символом сушки означает, что элемент является «постоянным прессом», поэтому используйте эту настройку, если она есть на вашей машине.
  • Сплошной кружок внутри квадрата: Большой закрашенный кружок внутри квадрата означает, что вы можете сушить изделие в сушильной машине без нагрева (или в режиме «только воздух», если он есть в вашей машине)
  • Круг внутри квадрата с одной, двумя или тремя точками посередине: Как и в случае с символами стирки, количество точек внутри круга подскажет вам, на какой уровень нагрева следует поставить сушильную машину — одна точка означает на слабом огне, два — для более сильного нагрева и три — значит, что одежду можно сушить в барабане на сильном огне.
  • Круг внутри квадрата с крестиком над ним: Если стандартный символ машинной сушки проходит через крестик, это означает, что вам не следует пробовать одежду в барабанной сушке. Обычно это означает, что он должен высохнуть на вешалке или на улице на веревке.

Символы линейной сушки

Некоторая одежда плохо переносится в сушильной машине, и ее лучше сушить на открытом воздухе или в помещении на вешалке.

  • Полукруг внутри квадрата: Это означает, что одежду можно повесить на улице на веревке для стирки.
  • Квадрат с двумя диагональными линиями в верхнем углу: Это снова относится к линейной сушке, но означает, что вещь следует сушить в тени, вдали от прямых солнечных лучей.
  • Квадрат с одинарной горизонтальной линией внутри: Это означает, что вы должны положить одежду на плоскую поверхность для сушки (что часто может помочь вещи сохранить форму).

Гладильные символы

Чтобы облегчить жизнь, символ глажки имеет форму старинного утюга.

Символы глажки также используют ту же систему точек для уровней нагрева, которые должны регулироваться на вашем утюге.(Не хотите гладить одежду? Наши лучшие советы по уменьшению глажки здесь, чтобы помочь).

  • Символ глажки с одной точкой: Одна точка внутри стандартного символа глажки означает, что изделие следует гладить на низкой температуре (в идеале ниже 110 ° C). Обычно это делается на деликатных тканях, таких как шелк или шерсть.
  • Символ глажки с двумя точками: Две точки указывают на то, что одежду следует гладить на средней температуре (около 150–180 ° C), и чаще всего встречается на синтетических тканях.
  • Символ глажки с тремя точками: Это означает, что изделие можно гладить при высокой температуре (более 200º) и обычно встречается на таких тканях, как хлопок и лен.
  • Символ глажки с крестиком: Если на стандартном символе глажки есть крестик, это означает, что гладить одежду не следует.

Символы химической чистки

  • Сплошной круг: Это означает, что предмет одежды подходит для химической чистки или только для сухой чистки.
  • Круг с буквой внутри: Если внутри круга есть буква (обычно A, F или P), это значит, что профессиональная химчистка знает, какой метод химической стирки использовать.
  • Круг с линией внизу слева или внизу справа: Опять же, это полезно для профессиональной химчистки. Линия слева внизу означает короткий цикл, а справа внизу — слабый нагрев.
  • Круг с X над ним: Если на вашей одежде есть круг с X, это означает, что вам не следует чистить его в химчистке.Правильная стирка одежды

Отличная стирка начинается с этикетки и продолжается в машине. Важно знать, как правильно пользоваться стиральной машиной и знать, что означают настройки стирки на стиральной машине, чтобы вы соответствовали инструкциям по уходу на этикетках с наилучшими возможными настройками на вашей машине.

Первоначально опубликовано

Обозначения оборудования P&ID и их использование

Предварительно нарисованные машинные символы представляют собой автоматический патрон, винтовой автомат, шаровую мельницу, КИМ, шлифовальный станок, сверло, точилку, горизонтальную мельницу, битер, гранулятор, моделирование дрожжей и т. Д.Векторные символы помогают создавать точные диаграммы и документацию с презентабельным качеством.

Для пользователей, которым необходимо документировать схемы трубопроводов и контрольно-измерительных приборов или технологические схемы, мы предлагаем большой выбор ярких символов и иллюстраций машин P&ID, которые могут значительно сэкономить ваше драгоценное время и повысить эффективность вашей работы. На этой странице вы найдете общий обзор символов машин и несколько простых инструкций по их использованию.

EdrawMax: швейцарский нож для всего, что вам нужно

  • С легкостью создавайте более 280 типов диаграмм.
  • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
  • Интерфейс перетаскивания и прост в использовании.
  • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
  • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
  • Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Скачать бесплатно программное обеспечение P&ID и просмотреть все примеры

Символы машин

На следующем рисунке показан снимок экрана машины. библиотека символов в Edraw. Он имеет обширную коллекцию векторных форм машин P&ID. Вы найдете автоматический патрон, автоматический винтовой станок, шаровую мельницу, КИМ, шлифовальный станок, вертикальный станок с ЧПУ, сверло, точилку, горизонтальную мельницу, битер, универсальный токарный станок, штамповочный станок, трансферный пресс, производственную ленточную пилу, гранулятор, моделирование дрожжей и т. Д. .

Шаровая мельница — это измельчитель, используемый для измельчения материалов до очень мелкого порошка для использования в процессах обогащения минералов, красок, пиротехники, керамики и селективного лазерного спекания.

Станок для удаления заусенцев — это станок, используемый для удаления заусенцев, острых кромок или ребер с металлических деталей.

Квадратные ножницы — это устройство для резки или обрезки листового материала, такого как бумага или листовой металл, состоящее из лезвия, наклоненного под небольшим углом, которое опускается на лист.

Измельчитель — это устройство, которое дробит твердые материалы на более мелкие части путем измельчения, дробления или резки.

Как использовать символы машин

Где взять символы?
  1. Запустите Edraw, выберите категорию Industrial Automation и дважды щелкните шаблон Utility-Generation P&ID , чтобы начать новую страницу документа. Эта библиотека машинных символов откроется автоматически в левой части холста вместе с некоторыми другими библиотеками.
  2. Если ваш Edraw уже открыт, вы также можете нажать кнопку библиотеки в верхнем левом углу и перейти по ссылке Industrial Automation -> PID Machine .
Символы перетаскивания

Когда вы успешно получите доступ к символам, теперь вы можете перетаскивать необходимые символы на холст.

Масштабируемая форма

Вы можете масштабировать форму до любого размера без потери разрешения дисплея.Больше нет размытого изображения.

Цвет изменчивый

Вы можете свободно менять цвета заливки в соответствии с вашей собственной темой.

Советы: если вы хотите изменить цвет заливки для части фигуры, сначала вам нужно выбрать вспомогательную фигуру. Нажмите на вспомогательную фигуру, цвет которой вы хотите изменить, несколько раз, пока вы не выберете ее успешно (будет синяя рамка выбора), затем вы можете изменить эту вспомогательную фигуру новым цветом и с другими частями без изменений.Или вы можете сначала разгруппировать фигуру (перейдите в меню Home и нажмите кнопку Ungroup ) и свободно измените цвет любой вспомогательной формы.

Раздельная форма

Вы можете извлекать компоненты чертежа для создания новых символов. Для этого сначала нужно нажать кнопку Разгруппировать , чтобы разгруппировать фигуру в меню Home .

Использование символов машин для проектирования P&ID

Из приведенных ниже примеров P&ID вы увидите, как эффективно использовать символы машин.Существует большая галерея примеров схем трубопроводов и КИП с более профессиональными примерами, которые можно загрузить.

Другие материалы для проектирования P&ID

Программное обеспечение для проектирования трубопроводов

Обозначение символа P&ID

Руководство по чертежам P&ID

Символы валюты $ € ¥ ₤ £ ¢ ¤ ฿ ৳ ₠

Символ знака бенгальской рупии
$ Знак доллара
Знак евро
¥ Символ знака иены
Знак лиры
£ Знак фунта
¢ Символ знака центов
¤ Символ знака валюты
฿ символ тайской валюты символ бата
Символ знака валюты евро
Двоеточие Символ
Символ знака Крузейро
Знак французского франка
символ гривны
Немецкий символ знака пенни
🏦 Символ банка
💰 Символ денежного мешка
Символ знака песета
Символ австралийского знака
Символ знака гуарани
Новый символ знака шекелей
💱 Символ обмена валюты
💹 График с восходящим трендом и символом знака йены
Символ знака Седи
Символ знака драхмы
Символ знака песо
💲 Символ тяжелого доллара
💳 Символ кредитной карты
Символ знака рупии
ރ Thaana Letter Raa Символ
Идеограф иена CJK Symbol
💴 Банкнота с символом знака иены
💵 Банкнота с символом знака доллара
Символ знака мельницы
Символ знака Донг
Символ знака риала
💸 Деньги с символом крыльев
🏧 Банкомат, символ
.

Добавить комментарий

Ваш адрес email не будет опубликован.
