Маркировка блока питания. — Советы пользователю компьютера

Здравствуйте, уважаемые читатели блога Help начинающему пользователю компьютера. В этой статье из рубрики БЛОК ПИТАНИЯ я собираюсь Вам на примере показать как расшифровуется маркировка блока питания компьютера. Маркировка блока питания – это условные знаки, буквы, цифры, графические знаки или надписи, нанесенные на одну из сторон БП с целью указания его свойств и характеристик.

Для примера возьмем блок питания Antec Truepower Quattro TPQ-1000.

Рис 1. Блок питания Antec Truepower Quattro TPQ-1000

Маркировка данного блока питания имеет следующий вид:

Рис 2. Маркировка блока питания Antec Truepower Quattro TPQ-1000

Приступим непосредственно к расшифровке маркировки БП.  Я разбил маркировку на несколько зон (с номерами) для улучшения восприятия (рис. 3)

Рис 3. Маркировка блока питания Antec Truepower Quattro TPQ-1000.



(1) — Фирма-производитель: Antec.

(2) — Модель блока питания: TQR-1000.

(3) — Пиковая мощность блока питания: 1000Вт.

(4) — AC INPUT – входное переменное напряжение. БП может питаться от сети с напряжением 100В/220В, частотой 60-50Гц. Потребляет данный БП от 15 до 9А переменного тока.

(5) — Общая шина +12V (выходное постоянное напряжение +12В) разделена на четыре виртуальных линии (+12V1, +12V2, +12V3, +12V4), в каждой из которых установлено ограничение максимального тока нагрузки (18.0 А). Также указано минимальное значение силы тока по линиям.

Хотя и нагрузка на каждую виртуальную линию может достигать 18А, но одновременно эти четыре линии не могут выдать 72А (18+18+18+18), а несколько меньше (70А).

(6) — Объясню почему. Если бы все четыре линии могли б обеспечить одновременно максимальный ток 18.0А, то мощность была бы равна 72А*12В=864Вт. А на маркировке заявлена максимальная суммарная мощность для общей шины +12V (+12V1, +12V2, +12V3, +12V4) 840Вт.

Просто, производителем предполагается, что все четыре линии общей шины +12V не будут одновременно работать на максимальных токах.



Примечание. Самым востребованным параметром мощности БП на сегодняшний день является мощность блока питания по каналам по виртуальным каналам +12V1, +12V2, +12V3, +12V4 общей шины +12V, поскольку эти каналы питают самые энергозатратные компоненты: процессор, видеокарты, винчестеры.

(7) — Для линии +5V (выходное постоянное напряжение 5В) максимальный ток нагрузки составляет 30.0А. Минимальное значение силы тока для линии равно 0.2А.

(8) — Для линии +3.3V (выходное постоянное напряжение 3.3В дежурной цепи) максимальный ток нагрузки составляет 25.0 А. Минимальное значение силы тока для линии равно 0.1А.

(9) — Для линии –12V (выходное постоянное напряжение 12В) максимальный ток нагрузки составляет 0.5А. Минимальное значение силы тока для линии равно 0. 05А.

(10) — Для линии +5VSB (+5VSB — выходное постоянное напряжение 5В дежурной цепи) максимальный ток нагрузки составляет 3.0А. Минимальное значение силы тока для линии равно 0.1А.

(11) — Максимальная суммарная мощность для линий +5V и +3.3V равна 200Вт.

(12) — Соответствует стандартам качества: UL, CUL, FCC, TUV, CE, C-tick, CCC, CB, стандартам по содержанию вредных веществ RoHS.

Минусы данной маркировки. Данный блок питания имеет схему активной коррекции фактора мощности, но на маркировке это не указано. Также отсутствует надпись о сертификации 80Plus®. Возможно данные надписи имеются на упаковке.

Обозначение деталей: блока питания, звонка на электрической схеме

Проблема чтения электрических схем осложняется следующими факторами:

  • Чем сложнее устроен прибор или узел, тем труднее разобраться в связях между его элементами и понять принцип их работы. Нужно уметь не только правильно читать схемы, но и создавать их. И если вы получаете в руки «чужую» схему, иногда остаётся только гадать о том, чего хотел добиться автор и почему он так сделал.
  • Несмотря на наличие стандартов для обозначения тех или иных элементов/блоков, не все их придерживаются. Здесь сложность даже не в том, что разработчики не знают как этот делать, а скорее в наборе ПО, в котором ведётся проектирование. Стандарты и обозначения в разных странах могут не совпадать, а разработчики софта придерживаются родных норм.



Стандарты

Чтобы свести ошибки в понимании к минимуму, следует придерживаться чётких стандартов и правил. В России, как и в любой другой стране, существуют руководящие документы. Речь идёт о ГОСТах, таких как:

  • 2.710 81 г. – о буквенных обозначениях;
  • 21.614 88 г. – об условных обозначениях общего назначения;
  • 21.404 85 г. – здесь прописаны обозначения элементов автоматизации;
  • И т.д.

Несмотря на внушительные даты создания документов, они более чем актуальны.



Наиболее востребованные обозначения

Чтобы понять работу схемы, нужно знать условный знак элемента и принцип его работы.

К общим, и потому самым популярным, можно отнести следующие:

Рис. 1. Условные обозначения элементов на схемах



Они встречаются во многих схемах. Элементы здесь достаточно простые и понятные.

Но к более сложным деталям – иной подход. По обозначению можно понять не только общее назначение узла, но и дополнительные нюансы.

Например, конденсаторы.

Рис. 2. Условные обозначения конденсаторов на схемах



Или сопротивления.

Таблица 1. Условные обозначения сопротивлений на схемах

И это уже не говоря о переменных (подстроечных) вариантах.

Так могут выглядеть транзисторы.

Рис. 3. Условные обозначения транзисторов на схемах



А так диоды и другие ограничительные элементы.

Рис. 4. Условные обозначения диодов и других ограничительных элементов на схемах



В блоках питания

Теперь непосредственно об обозначениях, которые можно встретить на схемах БП.

В основе любого вторичного источника тока должен лежать или преобразователь (трансформатор) или ограничитель (диоды и аналогичные элементы).

Трансформаторы обозначаются на схемах так.

Рис. 5. Условные обозначения трансформаторов на схемах



Или так.

Таблица 2. Варианты обозначения трансформаторов на схемах



Количество выводов будет соответствовать имеющимся обмоткам. Здесь очень важный момент – разницы между импульсными и силовыми трансформаторами на схеме вы не увидите. А ещё более частая проблема – отсутствие буквенных обозначений моделей или каких-либо параметров.

Это связано с тем, что в большинстве случаев требуется либо подбор детали под заданные требования, или подразумевается расчёт и намотка его своими силами. Максимум, что будет обозначено на схеме – входное и выходное напряжение.

Обозначение диодов мы привели выше. Но иногда вместо отдельных диодов можно встретить готовые сборки – мосты. Они будут выглядеть так:

Рис. 6. Обозначения мостов на схемах



Для удобства понимания, слева – схема из простейших элементов.

Если блок питания работает на импульсном трансформаторе, ему понадобится генератор импульсов, его часто выполняют на базе интегральных микросхем. Их на схеме ни с чем не перепутаешь.

Рис. 7. Обозначения интегральных микросхем



Это общее обозначение. Если элемент реализует элементарную логику или другие простые функции, они могут быть обозначены непосредственно на выводах или на специальных блоках внутри.

Например, так.

Рис. 8. Обозначения интегральных микросхем

Или так.

Рис. 9. Обозначения интегральных микросхем



Измерительные приборы на схемах обозначаются так.

Рис. 10. Обозначения измерительных приборов на схемах



Но иногда можно встретить и более сложные элементы – цифровые индикаторы. Один из вариантов их обозначения.

Рис. 11. Обозначение цифровых индикаторов на схемах



Таким образом, схема простого блока питания может выглядеть таким образом.

Рис. 12. Схема простого блока питания



Автор: RadioRadar

Фирменная этикетка блоков питания In Win и ее содержание

   К выбору блока питания (БП) нужно подходить очень ответственно. Неправильно подобранный БП способен сократить срок службы элементов вашего компьютера, а также увеличить счета за электричество. А если, волей случая, у вас оказался некачественный БП, то вы рискуете в лучшем случае потерять только блок питания, а в худшем – часть комплектующих вашего компьютера. Сейчас появляется все больше подделок известных брендов, и поэтому мы предлагаем вашему вниманию описание внешних отличительных особенностей блоков питания In Win.

    Внешние отличительные признаки фирменного блока питания In Win:

       1. Корпус блока выполнен из металла толщиной 0,6мм, края завальцованы.
       2. Блок имеет необходимое количество разъемов с проводом достаточной длины, согласно версии и в соответствии со стандартом Intel.

       3. Маркировка силовых проводов 18AWG (черный, красный, желтый, оранжевый и т.д.).
       4. Рядом с входным разъемом расположен основной включатель. Ряд моделей имеет переключатель напряжения питающей сети 110В/220В.
       5. Вентилятор 80мм или 120мм и вентиляционная панель с отверстиями в виде сот, повышающая эффективность охлаждения.  Блоки питания ITX и FLEX ATX оснащены вентиляторами 40мм.

        Мы намеренно не приводим особенностей внутреннего строения блока питания, так как вскрытие корпуса приведет к потере гарантийного обслуживания.

       Блоки питания которые, на сегодняшний день, предлагает российскому потребителю компания In Win Development Inc. условно можно разделить на две группы: первая — это стандартные, универсальные БП и вторая – это игровые БП предназначенные для современных игровых ПК или высоконагруженных рабочих станций. Все блоки могут поставляться как в составе корпусов, так и отдельно.

       Игровые – блоки питания мощностью 500 – 1600Вт. , упакованные в фирменную коробку класса люкс, имеют подробную инструкцию пользователя, комплект проводов для подключения различных устройств персонального компьютера и кабель питания 220В. Данные блоки питания отличаются нестандартным оформлением, в том числе форма и цвет этикетки индивидуальны и соответствуют стилю продукта. Часто имеют внутреннюю, управляемую LED подсветку, бесшумные вентиляторы. Каждому блоку питания присваивается свое индивидуальное имя (например — С750W или SIV-1065W), указанное на дизайнерской этикетке, а стандартное буквенно-цифровое обозначение модели применяется только во внутренней документации производителя.

       Стандартные – блоки питания мощностью 120 – 600Вт., поставляются либо в индивидуальной упаковке, либо без неё. Блок питания в упаковке имеет инструкцию пользователя и кабель питания 220В. БП без индивидуальной упаковки поставляются в коробке по 10 штук без шнура питания и инструкции.

       Все компьютерные корпуса с блоками питания имеют уникальный серийный номер, который наносится на заднюю стенку корпуса (рис. 1), коробку (рис.2) и блок питания (рис.3).


    (рис.1)
    (рис.2) (рис.3)

    Все блоки питания имеют стандартную этикетку (рис.4), номер партии, серийный номер и код EAN-13, соответствующий артикулу (рис.3).


    (рис.4)

        Содержание стандартной этикетки блока питания In Win:



    Логотип POWER MAN – зарегистрированный фирменный товарный знак, принадлежащий компании In Win Development Inc.

    Модель и мощность блока питания.

    Предупреждение:
    Блок питания находится под напряжением.
    Самостоятельный ремонт не допускается. Для получения профессиональной помощи рекомендуется обращаться в сервисный центр.

    Срок гарантийного обслуживания.

    Символ Pb-Free: Этим символом маркируются электрические и электронные устройства и компоненты, для которых содержание свинца (Pb) в любом из видов сырья и конечной продукции не превышает 0,1% по весу (1000 промилле).

    Символ НЕ выбрасывать!
    По окончании срока службы данное устройство подлежат сдаче в специальный пункт утилизации.

        Знаки соответствия блоков питания международным стандартам безопасности и эргономики (могут заменяться другими знаками или отсутствовать на этикетке):




    TUV (Techischer Uberwachungsverein) – крупнейшая сертифицирующая организация Германии, являющаяся признанным мировым авторитетом в области систем менеджмента качества.



    Знак соответствия требованиям UL (Canadian Underwriters Laboratory – Канада).



    Знак соответствия требованиям австралийского департамента связи (ACA — Australian Communications Authority) — «C-tick mark».



    Система сертификации электрооборудования на соответствие требованиям безопасности Норвегии – NEMKO, в основе которых положены требования МЭК и CEE.



    Знак соответствия требованиям тайваньского бюро по стандартизации, метрологии и проверке (BSMI — Bureau of Standards, Metrology and Inspections).



    Знак международного сертификата соответствия электротехнической продукции требованиям стандартов IEC – CB Test Certificate.



    Знак соответствия изделия, произведенного в странах ЕС, требованиям ряда директив Совета ЕС.



    ЭМС и безопасность — подтверждение соответствия нормам национальных стандартов КНР (GB Standards), находится в компетенции General Administration of Quality Supervision, Inspection and Quarantine of China (AQSIQ).



    Система сертификации ГОСТ Р Госстандарт («Ростест») России.



    Евразийское соответствие (EAC, англ. Eurasian Conformity) – знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза процедуры оценки.



    Сертифицировано FCC – Федеральной Комиссией Связи (США) – как оборудование класса B (для использования дома и в офисе).

        Стандартная маркировка блока питания In Win:

       Рассмотрим расшифровку маркировки на примере двух блоков питания: RB-S600BQ3-3 и IP-AD120A7-2.


       Представим схематично (рис.5):
    (рис.5)

        Расшифровка используемых аббревиатур:


    Торговая марка:
    IW
    IN WIN POWER
    IP
    POWER MAN POWER
    RB
    REBEL POWER

    Тип блока питания:
    Pобычный блок для ПК
    ISP
    стандартный БП для ПК
    I
    серверный БП
    R
    дублирующий (redundant) БП
    V
    DC/DC БП для постоянного тока
    A
    внешний БП
    C
    БП начального уровня
    S
    БП с улучшенными характеристиками
    AD  особый дизайн In Win

    Мощность блока питания (W):


    450450W
    120120W
    1K01000W
    1K21200W

    Код типа архитектуры материнской платы:



       В зависимости от примененной архитектуры (например, forward или half bridge и т. д) маркируется одной буквой от A до Z. Например: RB-S600BQ3-3.
        Исключение составляет серия “AD”, в маркировке которой этот код отсутствует, например: IP-AD120A7-2

    Форм-фактор блока питания / размер корпуса:


    A

    PS2
    B

    PS3
    D
    для корпусов серии D
    F
    TFX
    H
    без вентилятора
    J
    PS2 с вентилятором 120мм
    K
    PS2 увеличенный размер
    L
    для корпусов серии L
    M
    особый размер In Win
    N
    SFX
    P
    CFX
    Q
    PS2 с вентилятором 120мм
    S
    LFX
    T
    ATX с вентилятором 80мм
    U
    для серверного корпуса

    Внешняя компоновка разъемов корпуса БП (входные переключатели):


    1Разъем для шнура питания + переключатель напряжения (110/220В).
    2Разъем для шнура питания + переключатель напряжения (110/220В) + сетевой выключатель.
    3Разъем для шнура питания + сетевой выключатель.
    7Разъем для шнура питания.

    PFC (коррекция коэффициента мощности):


    0без (NON) PFC.
    1пассивный (PASSIVE) PFC.
    2активный (ACTIVE) PFC.
    3активный только при 230V (230V ONLY ACTIVE) PFC.

    31/08/2017

    Маркировка проводов блока питания компьютера

    Как устроен современный компьютерный блок питания — распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

    Распиновка

    БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

    Материнская плата

    Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Стандартная схема распиновки выглядит так:

    Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов.

    Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

    Компьютерный блок питания — схема проводов Molex

    Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

    Питание для накопителей

    Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета:

    В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

    Полезный контент:

    Распиновка компьютерного блока питания по цветам для видеокарт

    Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

    Питание процессора

    Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

    Чаще всего применяются такие разъемы:

    • 8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
    • 4-pin – аналогично предыдущей схеме.

    А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

    • 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
    • 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
    • 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

    Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

    Как устроен современный компьютерный блок питания — распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

    Распиновка

    БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

    Материнская плата

    Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Стандартная схема распиновки выглядит так:

    Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов.

    Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

    Компьютерный блок питания — схема проводов Molex

    Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

    Питание для накопителей

    Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета:

    В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

    Полезный контент:

    Распиновка компьютерного блока питания по цветам для видеокарт

    Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

    Питание процессора

    Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

    Чаще всего применяются такие разъемы:

    • 8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
    • 4-pin – аналогично предыдущей схеме.

    А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

    • 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
    • 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
    • 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

    Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

    В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

    Особенности

    Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

    На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного — кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

    Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

    Коннекторы БП

    В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

    Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

    Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

    Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

    Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

    Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

    Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).

    Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

    Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

    Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

    Также 3 и 4 Pin коннекторы используются для подключения кулеров.

    Маркировка для проводов БП

    Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

    Коннектор мат. платы

    Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

    Диагностика блока питания

    Блок питания компьютера — один из самых ненадежных компонентов системного блока, так как по статистике, именно блоки питания чаще всего выходят из строя.

    Итак, ваш компьютер не подает признаков жизни при нажатии на кнопку включения компьютера. Что же делать?

    Для диагностики блока питания нам понадобится цифровой мультиметр (для измерения напряжений) и металлическая перемычка для замыкания контактов (можно использовать обычную канцелярскую скрепку).

    Для начала немного теории:

    Блок питания компьютера служит для преобразования напряжения питающей сети (220В) в напряжения, требуемые для работы компонентов компьютера.

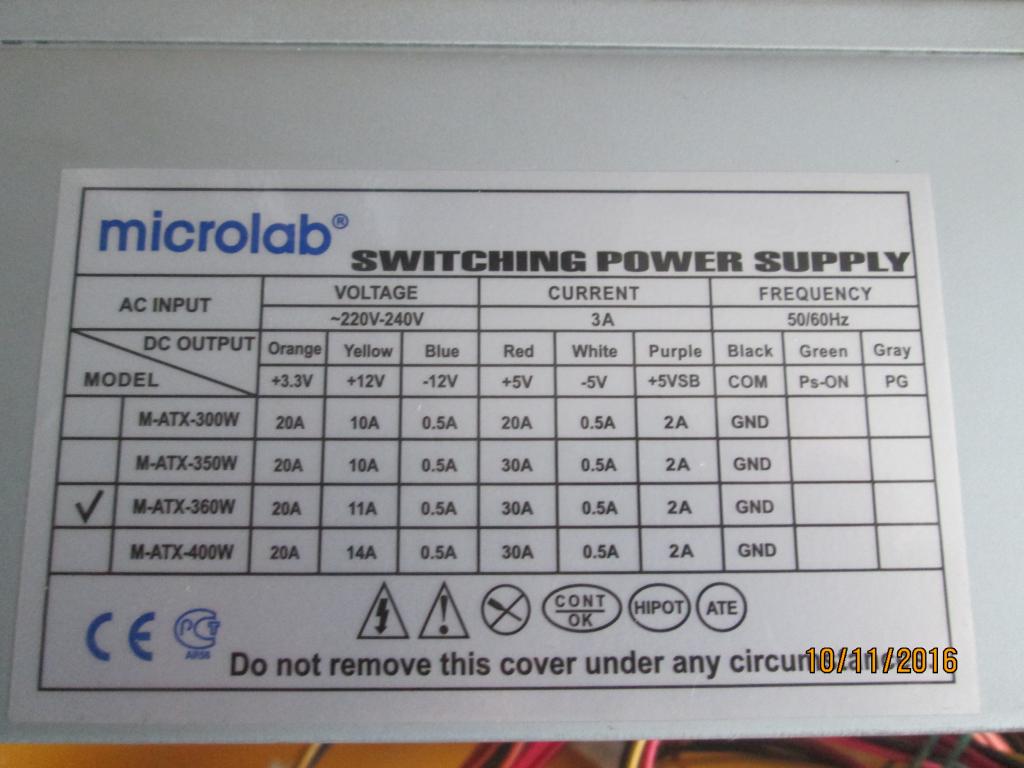

    В системном блоке для питания устройств используются напряжения 12В, 5В и 3.3В.
    Для обозначения напряжения используется следующая цветовая маркировка проводов:

    • 12В — желтый;
    • 5В — красный;
    • 3.3В — оранжевый;
    • -12В — синий;
    • -5В — белый;
    • Общий провод — черный;

    Стандарт ATX имеет 2 версии — 1.X и 2.X, имеющие 20 и 24-пиновые коннекторы соответственно.
    На рисунке ниже представлены разъемы, напряжения контактов и их цветовое обозначение:

    Для диагностики нам понадобится обычный мультиметр и канцелярская скрепка для замыкания контактов. Диагностику проводим с подключенным коннектором питания к материнской плате. Перед началом проверки отключаем от блока питания все устройства, и включаем блок питания в сеть.

    Переходим к диагностике:

    На мультиметре выставляем диапазон измерений на десятки вольт постоянного напряжения. (Обычно обозначается как 20Vdc). Черный щуп мультиметра подключаем к любому черному проводу COM на коннекторе блока питания.

    Концом красного щупа мультиметра измеряем напряжение на:
    Пин 9 (Пурпурного цвета, VSB) – он должен иметь напряжение 5В+-5%. Это резервный интерфейс питания и он работает всегда, когда блок питания подключен к электрической сети. Если напряжения на данном контакте нет или оно больше или меньше более чем на 5%, то это означает серьезные проблемы в схеме самого блока питания. Такой блок питания лучше полностью заменить на исправный.

    Пин 14 (Зеленый, PS_On) – он должен иметь напряжение 3-5 В. Если напряжения нет, то отключите контакт кнопки питания от материнской платы. Если напряжение поднимется, то неисправна кнопка на системном блоке.

    Смотрим на мультиметр и нажимаем кнопку питания на системном блоке, напряжение должно упасть до 0, сигнализируя блоку питания, что надо включать основные схемы питания постоянного тока: +12VDC, +5VDC, +3.3VDC, -5VDC и -12VDC. Если изменений нет, то проблема либо в процессоре/материнской плате, либо в кнопке питания. Для того чтобы проверить кнопку питания, вытаскиваем ее коннектор из разъема на материнской плате и аккуратно закорачиваем пины легким прикосновением отвертки или скрепки. Также можно попробовать аккуратно, с помощью скрепки закоротить контакт PS_On с любым черным COM проводом. Если изменений нет, то скорее всего что то случилось с материнской платой или процессором.

    Если после нажатия на кнопку напряжение на контакте PS_ON близко к нулю проверяем далее:

    Проверяем Pin 8 (Серый, Power_OK) – напряжение на данном контакте должно составлять 3-5В, что будет означать что выходы +12В +5В и +3.3В находятся на приемлемом уровне, если напряжение ниже 2.5В то процессор не получает сигнала к старту, в таком случае неисправен сам блок питания.

    Если напряжением на Power_OK ~5В проверяем остальные напряжения в соответствии со схемой на рисунке:

    Если самостоятельно провести диагностику блока питания не получается, Вы можете позвонить по телефону в Екатеринбурге +7(343) 383-56-98 и вызвать специалиста для определения неисправности.

    Адаптер питания. Как подобрать блок питания к своему устройству.

    Здравствуйте уважаемые читатели! В этом посте я хочу рассказать небольшую историю о том, почему важно правильно подбирать источник питания для своих устройств и как это сделать.

    Быстрая навигация по статье

    История о блоке питания и газовой колонке

    Однажды, пока я ремонтировал клиенту пульт, он рассказал о том, что захотел на свою газовую колонку, ту которая питается от двух батареек LR20, приспособить блок питания, чтобы не покупать довольно дорогие алкалиновые батарейки. Он нашел универсальный блок питания, в котором есть возможность выставить напряжение 3 Вольта и способный выдать ток на нагрузке до 1 Ампера.

    Этого тока было бы с лихвой для поставленной задачи, но тем не менее газовая колонка от блока питания не хотела работать, в то время как от батареек прекрасно работала. Так в чём же дело? А дело было в том, что для газовой колонки был необходим стабилизированный блок питания.

    Немного позже я объясню в чём разница между блоком питания стабилизированным и не стабилизированным и почему  одни устройства прекрасно работают от не стабилизированного источника, а другие нет.

    Случай с этим мужчиной послужил поводом написать небольшую статью о том, как правильно выбрать для своих устройств блок питания или как его ещё называют адаптер питания.

    Устройствами  для которых нужен адаптер могут  быть не только смартфоны, телефоны или планшеты.  Речь скорее о таких устройствах как роутеры, зарядные устройства от радиотелефонов, цифровые, спутниковые приставки и телевизоры питающиеся от внешнего блока питания, различные игрушки, светодиодные светильники, тонометры и многое другое. В общем всё то что питается от сети через специальный адаптер.

    Как правильно выбрать для своих устройств блок питания

    Итак, предположим ситуацию- Вам необходимо приобрести новый адаптер питания взамен вышедшего из строя. К сожалению такое бывает.

    Или ваше устройство способно работать не только от батареек, но ещё и имеет вход для подключения внешнего блока питания, но им не комплектовался  и вы уже устали покупать батарейки. Такое часто  бывает с тонометрами и не только.

    В первом случае, при наличии вышедшего из строя адаптера прежде чем бежать за покупкой, обратите внимание на старый адаптер,  вам нужно будет выяснить некоторые параметры.

    А именно:

    • выходное напряжение — измеряется в вольтах ( V )
    • выходной ток — измеряется в амперах ( А ) или  миллиамперах (mA)
    • полярность на разъёме
    • тип и размер разъёма (штекера)

    Часто эти надписи могут быть довольно мелкими поэтому возможно придётся воспользоваться лупой. В качестве примера рассмотрим довольно мощный блок питания от ноутбука, но на этом фото хорошо видны все параметры на которые нужно обратить внимание.

    Прежде всего  интересуют параметры которые имеются именно на выходе источника питания, те что под надписью  «Output» — выход.

    В нашем примере это 19 вольт, 6,32 ампера. Обозначение полярности указывает что на разъёме питания «Плюс» внутри, а «Минус» снаружи разъёма. Это наиболее популярный вариант но случается что производители делают и по другому.  Думаю из ниже приведённой графической схемы понятно как определить полярность. Точка изображает  внутренний контакт разъёма, а полумесяц внешний.

    Когда подбираем для себя адаптер питания важно, чтобы ток который выдаёт приобретаемый адаптер был не меньше того значения которое было в старом адаптере, но можно и несколько больше.  А напряжение должно полностью соответствовать, тому которое потребляет ваше устройство.

    Если для смартфонов меньший ток адаптера приведёт к более длительной зарядке, то другие устройства, например телевизор, при недостаточном токе просто не будут работать. Несколько больший ток в новом адаптере это даже хорошо, устройство возьмёт столько сколько нужно, а блок питания при этом не будет работать на грани перегрузки.

    Но вышесказанное не относится к напряжению, оно должно быть точно таким же какое требуется для устройства и указанно на «родном» адаптере! Это Важно!

    Итак прочитав нужные надписи на своём адаптере вы определились с напряжением, током и полярностью. Последнее, что нужно учесть это тип и размер самого разъёма питания. Их существует довольно много. Вот лишь несколько вариантов для общего представления.

    Поэтому самым простым будет, взять свой требующий замены адаптер в магазин и сравнивать его разъём с разъёмом претендента  на приобретение.

    Некоторые устройства (очень редко встречается)  питаются хоть и через адаптер но переменным током в таком случае полярность на адаптере указанна не будет, а рядом с указанным выходным напряжением будет нарисован символ переменного тока ∼

    А как быть если старого адаптера нет?

    Тогда обращаем внимание на корпус самого устройства для которого хотим приобрести адаптер питания. Рядом с гнездом для подключения адаптера уважающий себя и покупателей производитель также обозначит необходимые параметры в виде уже знакомой вам символики, указывающей нужные напряжение , ток, и полярность. Иногда эти параметры указываются  в инструкции или написаны на специальной бирке наклеенной на корпус устройства.

    Если ничего из этого нет, то действуем следующим образом:

    • Узнаём нужное напряжение — для этого нужно посчитать  сколько батареек вставляется в устройство и рассчитать их суммарное напряжение. Напряжение одной батарейки обычно 1,5 вольта за исключением некоторых видов. Уточняйте на используемых батарейках.
    • Узнаём нужный ток —его конечно можно измерить, но особой необходимости в этом нету. В устройствах питаемых от батареек  будет достаточно  адаптера способного выдать ток 1000 mA (1 А) и даже меньше.
    • Полярность — желательно убедится методом прозвонки, но как уже писалось, чаще примерно в 90% используется такая распайка — «плюс» внутри «минус» снаружи.
    • Разъём подбирается «примеркой».

    Почему нужен стабилизированный блок питания

    Ну вот, теперь пришло время вернуться к истории с которой я и начал.

    Итак почему же газовая колонка не желала работать от внешнего блока питания, хотя и напряжение и ток были достаточными?

    Всё дело в том, что тот мужчина использовал не стабилизированный блок питания, а блок управления газовой колонки не смог с эти мирится и отказывался работать.

    Есть некоторые виды приборов которые требуют хорошего, стабилизированного напряжения. К таким приборам относятся кстати  и тонометры и часто в аптеках где их продают, продают и отдельно адаптеры к ним, полностью соответствующие требованиям. Но всё равно обращайте внимание на напряжение, в разных моделях тонометров оно может отличатся.

    Почему некоторые приборы требуют стабилизированного напряжения?

    Чтобы не вдаваться в электротехнические подробности, объясню просто, стабилизированные источники питания на выходе имеют более качественное напряжение.

    Да, да напряжение тоже может быть качественным и не  очень качественным.

    На фото выше вы видите универсальный адаптер питания, его универсальность в том, что он имеет в своём арсенале комплект штекеров различных размеров, возможность менять полярность и изменяемый диапазон напряжений от 1,5 до 12 вольт. Его выходной ток небольшой 300mA, но обратите внимание, на коробке написано, что это стабилизированный блок питания. То есть тот, который выдаёт более качественное напряжение.

    Это не значит, что не стабилизированные блоки питания ни на что не пригодны, нет это не так, просто есть устройства более требовательные к качеству напряжения питания. Как правило это высокотехнологичные устройства  имеющие в своём составе микроконтроллер.

    А что касается газовой колонки, так она вообще рассчитана на питание от батареек, источника чистейшего постоянного тока. А потому в своих электрических цепях не имеет никакого стабилизатора и это значит, что при переходе на питание от сети нуждается в качественном стабилизированном напряжении.

    Надеюсь эта статья будет кому то полезной, пожалуйста оставляйте ваши отзывы, дополнения задавайте вопросы, всё это можно сделать ниже, в разделе комментарии. И конечно нажимайте на кнопочки соц сетей.

    Для меня важен Ваш отклик!

    Спасибо!

    Импульсные блоки питания серии WBP

    Блоки питания KIPPRIBOR серии WBP выпускаются в металлическом корпусе (48..360Вт) и предназначены для использования в системах промышленной автоматики в качестве источников питания стабилизированным напряжением 24 В постоянного тока.

    Наличие дополнительно встроенных защит в блоках питания KIPPRIBOR серии WBP позволяет их защитить в нештатных ситуациях.

    Блоки питания KIPPRIBOR серии WBP выпускаются мощностью на: 24; 48; 72; 100; 150; 240; 360 Вт.


    Отличительные особенности блоков питания KIPPRIBOR серии WBP:



    Параметр Модификация блока питания
    WBP — 1024.24P WBP — 1048.24P WBP — 1072.24.M WBP — 1100.24.M WBP — 1150.24.M WBP — 1240.24.M WBP — 1360.24.M
    Входное напряжение 100…240 VAC
    Частота питающей сети 50-60 Гц
    Пусковой ток 22 А / 115 VAC
    44 А / 230 VAC
    Ток потребления 1 А 1 А 1,5 А 2,5 А 3 А 5 А 6 А
    Номинальная мощность 24 Вт 48 Вт 72 Вт 100 Вт 150 Вт 240 Вт 360 Вт
    Максимальный ток нагрузки 1 А 2 А 3 А 4 А 6,3 А 10 А 15 А
    Выходное напряжение 24 VDC
    Подстройка выходного напряжения ±2 VDC
    Амплитуда пульсации выходного напряжения 150 мВ 100 мВ
    Допустимое отклонение выходного напряжения ±1 %
    Встроенный вентилятор охлаждения Нет Есть Есть
    Защита от перенапряжения Есть
    Защита от перегрузки Есть
    Защита от короткого замыкания Есть
    КПД 83 % 81 % 82 %
    Материал корпуса Пластик Металл
    Степень защиты IP20
    Температура эксплуатации -20…+50 °C
    Габаритные размеры 45x96x74,5 мм 56x110x121 мм 75x110x121 мм

    Описание клемм, элементов управления и индикации:

    Обозначение элемента Назначение элемента
    DC ON Зеленый светодиодный индикатор (наличие выходного напряжения)
    V Adj. Подстройка выходного напряжения
    + Плюс нагрузки (выход 1*)
    Минус нагрузки (выход 1*)
    + Плюс нагрузки (дублирующий выход 1*)
    Минус нагрузки (дублирующий выход 1*)
    Клемма заземления
    N Подключение нулевого провода
    L Подключение фазного провода

    * — физически блок питания имеет один канал, но для удобства подключения нагрузки он соединен с четырьмя выходными клеммами.

    Схема установки блоков питания:

    Монтаж на DIN-рейку

    Монтаж на плоскость*

    *- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость.

    для блоков питания в металлическом корпусе (модификации WBP-1072, WBP-1100, WBP-1150, WBP-1240, WBP-1360) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.

    Габаритные размеры:

    WBP-1024.24P / WBP-1048.24P
    пластиковый корпус
    WBP-1072.24M / WBP-1100.24M
    металлический корпус
    WBP-1150.24M / WBP-1240.24M / WBP-1360.24M
    металлический корпус





    Пример обозначения:  WBP-1100.24M

    Вы заказали одноканальный блок питания, мощностью 100 Вт, с выходным напряжением 24 VDC в металлическом корпусе.

    Комплект поставки:

    1. Блок питания – 1 шт.

    2. Проушина для крепления на плоскость* – 1 шт.

    * — Для блоков питания в металлическом корпусе дополнительная металлическая проушина поставляется в комплекте и устанавливается при необходимости. У блоков питания в пластиковом корпусе по умолчанию установлены две пластиковые проушины.

    Общие символы вокруг вас — Полезно

    Использование, безопасность

    • RoHS «Период экологически безопасного использования»: не должно происходить утечек в течение стольких лет (различные числа. E означает, что он уже ниже минимальных пределов)

    • Отвечает стандартам выбросов электромагнитных помех FCC

    • Температурная защита
      (максимальная температура поверхности в ° C в условиях неисправности)

    • три варианта «безопасно для установки на легковоспламеняющиеся материалы» (имеется в виду такие вещи, как дерево и ткань. (проверить) )

    Некоторые марки с упоминанием RoHS означают, что они соответствуют RoHS.

    Блок питания


    основные характеристики адаптера переменного тока в постоянный

    Верхний символ предназначен для цилиндрических заглушек постоянного тока, указывая, положительный ли внутренний или внешний вид.

    Средняя строка — это вход, где волнистая тильда ~ обозначает переменный ток, здесь упоминается диапазон входного напряжения и частота, с которой он подходит (эти спецификации используются во всем мире).

    Сплошная пунктирная линия в третьей строке (выходной) указывает постоянный ток.

    Тип источника питания: импульсный, линейный, общий / неуказанный «Автономное дополнительное освещение» [2], что примерно означает «источник питания освещения, не встроенный в светильник».

    LPS (источник ограниченной мощности) имеют относительно низкое максимальное напряжение, ток и мощность.[3]

    SELV (безопасное сверхнизкое напряжение), где выход источника питания остается безопасным в условиях единичного отказа. [4]



    Трансформатор (общий)

    изолирующий, безопасный изолирующий; без защиты от короткого замыкания, с защитой от короткого замыкания

    Разделительный трансформатор, выход> 1 кВ, переменное, постоянное напряжение, подавление возмущений

    Имеется по крайней мере несколько дополнительных свойств, и требуется большее количество их комбинаций.

    Двойной круг, как и вертикальная диаграмма Венна, — это трансформаторы , с несколькими отмеченными свойствами.Есть другие комбинации всех частей, которые показывает это изображение, и другие (например, строительная площадка).

    Electrical Transformer Symbols – Single Line Transformer Symbols

    Сертификаты

    Некоторые из наиболее часто встречающихся логотипов / органов сертификации включают:

    • TÜV (Германия, международный)


    Набор европейских сертификатов

    На самом деле существует гораздо больше центров тестирования, которые могут заниматься дополнительными проблемами здоровья и / или безопасности и / или окружающей среды.

    Многие из них охватывают схожую основу, но не совсем одинаковую, и существуют частично потому, что законы и стандарты частично зависят от страны. Вы, вероятно, смутно знакомы с логотипами для вашей части мира, даже если не знаете, что они означают.


    Сертификационные знаки представляют собой соглашения между производителями и (в идеале хорошо известными) испытательными центрами.

    Обратите внимание, что есть также логотипы, в которых вовсе не означает .

    Требуются ли сертификационные знаки для продажи varie (проверить) , но даже если это не так, это может быть обычным явлением, по ряду причин, как некоторые люди, предпочитающие проверенные на безопасность версии для определенных продуктов, ответственность с точки зрения страхования, разнообразное косвенное регулирование (например,грамм. электрические нормы, правила пожарной безопасности, медицинская безопасность), что означает, что определенные предприятия / реселлеры покупают только сертифицированные устройства или даже просто добровольные правила, например, вы больше заботитесь о том, чтобы ваш дом / бизнес с меньшей вероятностью сгорел.


    У некоторых устройств интересные корпуса. Например, источники питания часто отделены от устройств, которыми они питают, по практическим причинам: например, когда крупная компания заблокировала дизайн, чтобы они могли массово производить его для продажи по всему миру, без большого количества новой сертификации — и, отдельно, упростить сертификацию для всех устройств бренда, которые он может питать, потому что источник питания не более длинная его часть.

    Вот почему на блоках питания есть больше, чем обычно, сертификационные знаки, в том числе те, которые не требуются в вашем регионе.


    CE Mark и еще более подозрительный Есть еще куча поддельных символов.

    Самая известная среди них — китайские производители, просто ставящие европейский знак СЕ.

    Часто с другим, более узким интервалом, по-видимому, чтобы поспорить, это не то же самое. Но обратите внимание, что этот более узкий интервал также используется в некоторых реальных продуктах CE, просто из-за недостатка места.

    Этот получил прозвище «китайский экспорт».

    Связанные

    Набор маркировок, используемых вокруг механизмов, индикаторов и кнопок, вокруг автомобилей, аудиосистемы, производственных линий. установлены в ISO 7000 / IEC 60417, см., например, См. Https://www.iso.org/obp/ui#iso:pub:PUB400008:en


    Степень защиты IP для безопасности воды и объектов


    этикетки для одежды / стирки

    Символы на упаковке

    Несортированный

    What Are Those Hieroglyphics on Your Laptop Charger?

    https: // www.molnlycke.com/product-support/regulatory-support-and-product-information/symbols/

    Одноразовое использование, хранить в сухом виде, не использовать, если упаковка повреждена

    Расходные материалы

    Общие символы вокруг вас — Полезно

    Использование, безопасность

    • RoHS «Период экологически безопасного использования»: не должно происходить утечек в течение стольких лет (различные числа. E означает, что он уже ниже минимальных пределов)

    • Отвечает стандартам выбросов электромагнитных помех FCC

    • Температурная защита
      (максимальная температура поверхности в ° C в условиях неисправности)

    • три варианта «безопасно для установки на легковоспламеняющиеся материалы» (имеется в виду такие вещи, как дерево и ткань. (проверить) )

    Некоторые марки с упоминанием RoHS означают, что они соответствуют RoHS.

    Блок питания


    основные характеристики адаптера переменного тока в постоянный

    Верхний символ предназначен для цилиндрических заглушек постоянного тока, указывая, положительный ли внутренний или внешний вид.

    Средняя строка — это вход, где волнистая тильда ~ обозначает переменный ток, здесь упоминается диапазон входного напряжения и частота, с которой он подходит (эти спецификации используются во всем мире).

    Сплошная пунктирная линия в третьей строке (выходной) указывает постоянный ток.

    Тип источника питания: импульсный, линейный, общий / неуказанный «Автономное дополнительное освещение» [2], что примерно означает «источник питания освещения, не встроенный в светильник».

    LPS (источник ограниченной мощности) имеют относительно низкое максимальное напряжение, ток и мощность.[3]

    SELV (безопасное сверхнизкое напряжение), где выход источника питания остается безопасным в условиях единичного отказа. [4]



    Трансформатор (общий)

    изолирующий, безопасный изолирующий; без защиты от короткого замыкания, с защитой от короткого замыкания

    Разделительный трансформатор, выход> 1 кВ, переменное, постоянное напряжение, подавление возмущений

    Имеется по крайней мере несколько дополнительных свойств, и требуется большее количество их комбинаций.

    Двойной круг, как и вертикальная диаграмма Венна, — это трансформаторы , с несколькими отмеченными свойствами.Есть другие комбинации всех частей, которые показывает это изображение, и другие (например, строительная площадка).

    Electrical Transformer Symbols – Single Line Transformer Symbols

    Сертификаты

    Некоторые из наиболее часто встречающихся логотипов / органов сертификации включают:

    • TÜV (Германия, международный)


    Набор европейских сертификатов

    На самом деле существует гораздо больше центров тестирования, которые могут заниматься дополнительными проблемами здоровья и / или безопасности и / или окружающей среды.

    Многие из них охватывают схожую основу, но не совсем одинаковую, и существуют частично потому, что законы и стандарты частично зависят от страны. Вы, вероятно, смутно знакомы с логотипами для вашей части мира, даже если не знаете, что они означают.


    Сертификационные знаки представляют собой соглашения между производителями и (в идеале хорошо известными) испытательными центрами.

    Обратите внимание, что есть также логотипы, в которых вовсе не означает .

    Требуются ли сертификационные знаки для продажи varie (проверить) , но даже если это не так, это может быть обычным явлением, по ряду причин, как некоторые люди, предпочитающие проверенные на безопасность версии для определенных продуктов, ответственность с точки зрения страхования, разнообразное косвенное регулирование (например,грамм. электрические нормы, правила пожарной безопасности, медицинская безопасность), что означает, что определенные предприятия / реселлеры покупают только сертифицированные устройства или даже просто добровольные правила, например, вы больше заботитесь о том, чтобы ваш дом / бизнес с меньшей вероятностью сгорел.


    У некоторых устройств интересные корпуса. Например, источники питания часто отделены от устройств, которыми они питают, по практическим причинам: например, когда крупная компания заблокировала дизайн, чтобы они могли массово производить его для продажи по всему миру, без большого количества новой сертификации — и, отдельно, упростить сертификацию для всех устройств бренда, которые он может питать, потому что источник питания не более длинная его часть.

    Вот почему на блоках питания есть больше, чем обычно, сертификационные знаки, в том числе те, которые не требуются в вашем регионе.


    CE Mark и еще более подозрительный Есть еще куча поддельных символов.

    Самая известная среди них — китайские производители, просто ставящие европейский знак СЕ.

    Часто с другим, более узким интервалом, по-видимому, чтобы поспорить, это не то же самое. Но обратите внимание, что этот более узкий интервал также используется в некоторых реальных продуктах CE, просто из-за недостатка места.

    Этот получил прозвище «китайский экспорт».

    Связанные

    Набор маркировок, используемых вокруг механизмов, индикаторов и кнопок, вокруг автомобилей, аудиосистемы, производственных линий. установлены в ISO 7000 / IEC 60417, см., например, См. Https://www.iso.org/obp/ui#iso:pub:PUB400008:en


    Степень защиты IP для безопасности воды и объектов


    этикетки для одежды / стирки

    Символы на упаковке

    Несортированный

    What Are Those Hieroglyphics on Your Laptop Charger?

    https: // www.molnlycke.com/product-support/regulatory-support-and-product-information/symbols/

    Одноразовое использование, хранить в сухом виде, не использовать, если упаковка повреждена

    Расходные материалы

    Общие символы вокруг вас — Полезно

    Использование, безопасность

    • RoHS «Период экологически безопасного использования»: не должно происходить утечек в течение стольких лет (различные числа. E означает, что он уже ниже минимальных пределов)

    • Отвечает стандартам выбросов электромагнитных помех FCC

    • Температурная защита
      (максимальная температура поверхности в ° C в условиях неисправности)

    • три варианта «безопасно для установки на легковоспламеняющиеся материалы» (имеется в виду такие вещи, как дерево и ткань. (проверить) )

    Некоторые марки с упоминанием RoHS означают, что они соответствуют RoHS.

    Блок питания


    основные характеристики адаптера переменного тока в постоянный

    Верхний символ предназначен для цилиндрических заглушек постоянного тока, указывая, положительный ли внутренний или внешний вид.

    Средняя строка — это вход, где волнистая тильда ~ обозначает переменный ток, здесь упоминается диапазон входного напряжения и частота, с которой он подходит (эти спецификации используются во всем мире).

    Сплошная пунктирная линия в третьей строке (выходной) указывает постоянный ток.

    Тип источника питания: импульсный, линейный, общий / неуказанный «Автономное дополнительное освещение» [2], что примерно означает «источник питания освещения, не встроенный в светильник».

    LPS (источник ограниченной мощности) имеют относительно низкое максимальное напряжение, ток и мощность.[3]

    SELV (безопасное сверхнизкое напряжение), где выход источника питания остается безопасным в условиях единичного отказа. [4]



    Трансформатор (общий)

    изолирующий, безопасный изолирующий; без защиты от короткого замыкания, с защитой от короткого замыкания

    Разделительный трансформатор, выход> 1 кВ, переменное, постоянное напряжение, подавление возмущений

    Имеется по крайней мере несколько дополнительных свойств, и требуется большее количество их комбинаций.

    Двойной круг, как и вертикальная диаграмма Венна, — это трансформаторы , с несколькими отмеченными свойствами.Есть другие комбинации всех частей, которые показывает это изображение, и другие (например, строительная площадка).

    Electrical Transformer Symbols – Single Line Transformer Symbols

    Сертификаты

    Некоторые из наиболее часто встречающихся логотипов / органов сертификации включают:

    • TÜV (Германия, международный)


    Набор европейских сертификатов

    На самом деле существует гораздо больше центров тестирования, которые могут заниматься дополнительными проблемами здоровья и / или безопасности и / или окружающей среды.

    Многие из них охватывают схожую основу, но не совсем одинаковую, и существуют частично потому, что законы и стандарты частично зависят от страны. Вы, вероятно, смутно знакомы с логотипами для вашей части мира, даже если не знаете, что они означают.


    Сертификационные знаки представляют собой соглашения между производителями и (в идеале хорошо известными) испытательными центрами.

    Обратите внимание, что есть также логотипы, в которых вовсе не означает .

    Требуются ли сертификационные знаки для продажи varie (проверить) , но даже если это не так, это может быть обычным явлением, по ряду причин, как некоторые люди, предпочитающие проверенные на безопасность версии для определенных продуктов, ответственность с точки зрения страхования, разнообразное косвенное регулирование (например,грамм. электрические нормы, правила пожарной безопасности, медицинская безопасность), что означает, что определенные предприятия / реселлеры покупают только сертифицированные устройства или даже просто добровольные правила, например, вы больше заботитесь о том, чтобы ваш дом / бизнес с меньшей вероятностью сгорел.


    У некоторых устройств интересные корпуса. Например, источники питания часто отделены от устройств, которыми они питают, по практическим причинам: например, когда крупная компания заблокировала дизайн, чтобы они могли массово производить его для продажи по всему миру, без большого количества новой сертификации — и, отдельно, упростить сертификацию для всех устройств бренда, которые он может питать, потому что источник питания не более длинная его часть.

    Вот почему на блоках питания есть больше, чем обычно, сертификационные знаки, в том числе те, которые не требуются в вашем регионе.


    CE Mark и еще более подозрительный Есть еще куча поддельных символов.

    Самая известная среди них — китайские производители, просто ставящие европейский знак СЕ.

    Часто с другим, более узким интервалом, по-видимому, чтобы поспорить, это не то же самое. Но обратите внимание, что этот более узкий интервал также используется в некоторых реальных продуктах CE, просто из-за недостатка места.

    Этот получил прозвище «китайский экспорт».

    Связанные

    Набор маркировок, используемых вокруг механизмов, индикаторов и кнопок, вокруг автомобилей, аудиосистемы, производственных линий. установлены в ISO 7000 / IEC 60417, см., например, См. Https://www.iso.org/obp/ui#iso:pub:PUB400008:en


    Степень защиты IP для безопасности воды и объектов


    этикетки для одежды / стирки

    Символы на упаковке

    Несортированный

    What Are Those Hieroglyphics on Your Laptop Charger?

    https: // www.molnlycke.com/product-support/regulatory-support-and-product-information/symbols/

    Одноразовое использование, хранить в сухом виде, не использовать, если упаковка повреждена

    Расходные материалы

    Общие символы вокруг вас — Полезно

    Использование, безопасность

    • RoHS «Период экологически безопасного использования»: не должно происходить утечек в течение стольких лет (различные числа. E означает, что он уже ниже минимальных пределов)

    • Отвечает стандартам выбросов электромагнитных помех FCC

    • Температурная защита
      (максимальная температура поверхности в ° C в условиях неисправности)

    • три варианта «безопасно для установки на легковоспламеняющиеся материалы» (имеется в виду такие вещи, как дерево и ткань. (проверить) )

    Некоторые марки с упоминанием RoHS означают, что они соответствуют RoHS.

    Блок питания


    основные характеристики адаптера переменного тока в постоянный

    Верхний символ предназначен для цилиндрических заглушек постоянного тока, указывая, положительный ли внутренний или внешний вид.

    Средняя строка — это вход, где волнистая тильда ~ обозначает переменный ток, здесь упоминается диапазон входного напряжения и частота, с которой он подходит (эти спецификации используются во всем мире).

    Сплошная пунктирная линия в третьей строке (выходной) указывает постоянный ток.

    Тип источника питания: импульсный, линейный, общий / неуказанный «Автономное дополнительное освещение» [2], что примерно означает «источник питания освещения, не встроенный в светильник».

    LPS (источник ограниченной мощности) имеют относительно низкое максимальное напряжение, ток и мощность.[3]

    SELV (безопасное сверхнизкое напряжение), где выход источника питания остается безопасным в условиях единичного отказа. [4]



    Трансформатор (общий)

    изолирующий, безопасный изолирующий; без защиты от короткого замыкания, с защитой от короткого замыкания

    Разделительный трансформатор, выход> 1 кВ, переменное, постоянное напряжение, подавление возмущений

    Имеется по крайней мере несколько дополнительных свойств, и требуется большее количество их комбинаций.

    Двойной круг, как и вертикальная диаграмма Венна, — это трансформаторы , с несколькими отмеченными свойствами.Есть другие комбинации всех частей, которые показывает это изображение, и другие (например, строительная площадка).

    Electrical Transformer Symbols – Single Line Transformer Symbols

    Сертификаты

    Некоторые из наиболее часто встречающихся логотипов / органов сертификации включают:

    • TÜV (Германия, международный)


    Набор европейских сертификатов

    На самом деле существует гораздо больше центров тестирования, которые могут заниматься дополнительными проблемами здоровья и / или безопасности и / или окружающей среды.

    Многие из них охватывают схожую основу, но не совсем одинаковую, и существуют частично потому, что законы и стандарты частично зависят от страны. Вы, вероятно, смутно знакомы с логотипами для вашей части мира, даже если не знаете, что они означают.


    Сертификационные знаки представляют собой соглашения между производителями и (в идеале хорошо известными) испытательными центрами.

    Обратите внимание, что есть также логотипы, в которых вовсе не означает .

    Требуются ли сертификационные знаки для продажи varie (проверить) , но даже если это не так, это может быть обычным явлением, по ряду причин, как некоторые люди, предпочитающие проверенные на безопасность версии для определенных продуктов, ответственность с точки зрения страхования, разнообразное косвенное регулирование (например,грамм. электрические нормы, правила пожарной безопасности, медицинская безопасность), что означает, что определенные предприятия / реселлеры покупают только сертифицированные устройства или даже просто добровольные правила, например, вы больше заботитесь о том, чтобы ваш дом / бизнес с меньшей вероятностью сгорел.


    У некоторых устройств интересные корпуса. Например, источники питания часто отделены от устройств, которыми они питают, по практическим причинам: например, когда крупная компания заблокировала дизайн, чтобы они могли массово производить его для продажи по всему миру, без большого количества новой сертификации — и, отдельно, упростить сертификацию для всех устройств бренда, которые он может питать, потому что источник питания не более длинная его часть.

    Вот почему на блоках питания есть больше, чем обычно, сертификационные знаки, в том числе те, которые не требуются в вашем регионе.


    CE Mark и еще более подозрительный Есть еще куча поддельных символов.

    Самая известная среди них — китайские производители, просто ставящие европейский знак СЕ.

    Часто с другим, более узким интервалом, по-видимому, чтобы поспорить, это не то же самое. Но обратите внимание, что этот более узкий интервал также используется в некоторых реальных продуктах CE, просто из-за недостатка места.

    Этот получил прозвище «китайский экспорт».

    Связанные

    Набор маркировок, используемых вокруг механизмов, индикаторов и кнопок, вокруг автомобилей, аудиосистемы, производственных линий. установлены в ISO 7000 / IEC 60417, см., например, См. Https://www.iso.org/obp/ui#iso:pub:PUB400008:en


    Степень защиты IP для безопасности воды и объектов


    этикетки для одежды / стирки

    Символы на упаковке

    Несортированный

    What Are Those Hieroglyphics on Your Laptop Charger?

    https: // www.molnlycke.com/product-support/regulatory-support-and-product-information/symbols/

    Одноразовое использование, хранить в сухом виде, не использовать, если упаковка повреждена

    Расходные материалы

    Обозначения источников питания

    На паспортной табличке блока питания сверхнизкого напряжения (ELVPSU) показаны различные символы и сокращения, обозначающие номинальные характеристики, класс, изоляцию, полярность и другие детали электрической безопасности и соответствия требованиям ЭМС.

    Символы полярности адаптера постоянного тока

    Символ полярности на паспортной табличке источника питания переменного тока в постоянный указывает, является ли центр (или конец) выходной вилки положительным (+) или отрицательным (-).Важно использовать источник питания с правильной полярностью для хост-устройства. Обратная полярность может привести к неисправности или повреждению оборудования.

    Центр Положительный.

    Указывает, что центр (конец) выходного штекера положительный (+), а цилиндр выходного штекера — отрицательный (-).

    Центр отрицательный.

    Указывает, что центр (конец) выходного штекера отрицательный (-), а цилиндр выходного штекера — положительный (+).

    СОКРАЩЕНИЯ

    Следующие сокращения, используемые вместе с числовым значением, используются для определения номинальных электрических характеристик блока питания.

    В вольт Гц герц
    А ампер PRI вход
    мА милиампер SEC выход
    VA вольт ампер DC постоянный ток
    В переменного тока вольт переменного тока AC переменный ток
    Вт Вт ~ однофазный (AC)

    ДРУГИЕ СИМВОЛЫ

    Эти символы используются для обозначения типа конструкции и характеристик безопасности и / или отказоустойчивости блока питания

    Постоянный ток

    Конструкция класса II.

    Плавкая вставка

    Рамка или клемма с сердечником

    Защитное заземление

    Разделительный трансформатор

    Защитный разделительный трансформатор

    Трансформатор повышенной безопасности

    Трансформатор без короткого замыкания.

    Имеет соответствующее внешнее защитное устройство.

    Трансформатор с защитой от короткого замыкания.

    Есть два типа. Собственный тип — это защита от п / к при условии, что превышение температуры не превышает указанного предела. Несобственный тип снабжен внешним защитным устройством.

    Трансформатор повышенной безопасности

    Символ защищенного от короткого замыкания трансформатора или символ защищенного от короткого замыкания трансформатора можно комбинировать либо с символом изолирующего трансформатора, либо с символом безопасного изолирующего трансформатора для получения составного символа. В этом примере символ защиты от короткого замыкания используется вместе с символом безопасного изолирующего трансформатора.

    C-Tick

    Знак C-Tick появляется на продуктах, которые должны соответствовать австралийским требованиям по электромагнитной совместимости и австралийским стандартам радиосвязи.Это означает, что продукт может легально продаваться в Австралии.

    Знак соответствия нормативным требованиям

    RCM может использоваться в качестве альтернативной маркировки для подтверждения соответствия стандартам электробезопасности и ЭМС.

    Полное руководство по использованию правильного зарядного устройства или адаптера питания (и что произойдет, если вы этого не сделаете)

    Подождите! Тот факт, что вилка универсального адаптера подходит к вашему ноутбуку или телефону, не означает, что им безопасно пользоваться. Прочтите это руководство по поиску подходящего зарядного устройства или адаптера питания.

    На прошлых выходных я сел и перебрал всю свою беспорядочную хлам электроники. В рамках этого процесса я взял все свои блоки питания и адаптеры и бросил их в коробку. В итоге получился довольно большой ящик. Готов поспорить, что в любой семье есть дюжина или больше различных типов зарядных устройств для сотовых телефонов, адаптеров переменного / постоянного тока, блоков питания, кабелей питания и вилок зарядных устройств.

    Наличие такого количества зарядных устройств может быть довольно неприятным. Их легко отделить от телефона, ноутбука, планшета или маршрутизатора.И как только это произойдет, может быть сложно понять, что к чему. Решение по умолчанию — пробовать случайные штекеры, пока не найдете тот, который подходит к вашему устройству. Однако это большая авантюра. Если вы возьмете несовместимый адаптер питания, в лучшем случае он будет работать, хотя и не так, как задумал производитель. Второй наихудший сценарий — вы обжариваете гаджет, который пытаетесь включить. В худшем случае вы сожжете свой дом.

    В этой статье я расскажу вам, как рыться в ящике для мусора и найти подходящий адаптер питания для вашего устройства.Затем я расскажу, почему это так важно.

    В двух словах:

    • Следующее может привести к повреждению вашего устройства:
      • Обратная полярность
      • Адаптер более высокого напряжения, чем номинал устройства
    • Следующее может повредить ваш шнур питания или адаптер:
      • Обратная полярность
      • Адаптер тока ниже номинала устройства
    • Следующее может не привести к повреждению, но устройство не будет работать должным образом:
      • Адаптер напряжения ниже номинала устройства
      • Адаптер тока более высокого напряжения, чем номинал устройства

    A Очень Краткое введение в электрическую терминологию

    Каждый адаптер питания переменного / постоянного тока специально разработан для приема определенного входного переменного тока (обычно стандартного выхода из розетки переменного тока 120 В в вашем доме) и преобразования его в конкретный выход постоянного тока.Точно так же каждое электронное устройство специально предназначено для приема определенного входного постоянного тока. Главное — согласовать выход постоянного тока адаптера со входом постоянного тока вашего устройства. Определение выходов и входов ваших адаптеров и устройств — сложная часть.

    Адаптеры питания немного похожи на консервы. Некоторые производители помещают на этикетку много информации. Другие приводят лишь некоторые детали. А если на этикетке нет информации, действуйте с особой осторожностью.

    Самыми важными деталями для вас и вашей тонкой электроники являются напряжение и ток .Напряжение измеряется в вольтах (В), а ток — в амперах (А). (Вы, вероятно, также слышали о сопротивлении (Ом), но обычно это не отображается на адаптерах питания.)

    Чтобы понять, что означают эти три термина, полезно думать об электричестве как о протекающей через него воде. трубка. В этой аналогии напряжение будет давлением воды. Ток, как следует из этого термина, относится к скорости потока. А сопротивление зависит от размера трубы. Настройка любой из этих трех переменных увеличивает или уменьшает количество электроэнергии, отправляемой на ваше устройство.Это важно, потому что слишком мало энергии означает, что ваше устройство не будет заряжаться или работать правильно. Слишком большая мощность генерирует избыточное тепло, что является бичом чувствительной электроники.

    Другой важный термин, который необходимо знать, — это полярность . Есть положительный полюс (+) и отрицательный полюс (-). Для работы адаптера положительная вилка должна совпадать с отрицательной розеткой или наоборот. По своей природе постоянный ток — это улица с односторонним движением, и ничего не получится, если вы попытаетесь подняться по водосточной трубе.

    Если вы умножите напряжение на ток, вы получите ватт .Но одно только количество ватт не скажет вам, подходит ли адаптер для вашего устройства.

    Чтение этикетки адаптера переменного / постоянного тока

    Если производитель был достаточно умен (или был вынужден по закону) включить выход постоянного тока на этикетку, вам повезло. Посмотрите на «кирпичную» часть адаптера и найдите слово ВЫХОД. Здесь вы увидите вольты, за которыми следует символ постоянного тока, а затем — ток.

    Символ постоянного тока выглядит следующим образом:

    Чтобы проверить полярность, найдите знак + или — рядом с напряжением.Или поищите диаграмму, показывающую полярность. Обычно он состоит из трех кругов, с плюсом или минусом с каждой стороны и сплошным кружком или С в середине. Если знак + справа, значит, адаптер имеет положительную полярность:

    Если справа есть знак -, значит, он имеет отрицательную полярность:

    Затем вы хотите посмотреть на свое устройство. вход постоянного тока. Обычно вы видите, по крайней мере, напряжение около розетки постоянного тока. Но вы также хотите убедиться, что текущие совпадения тоже.

    Вы можете найти напряжение и ток в другом месте устройства, на дне или внутри крышки батарейного отсека или в руководстве. Опять же, обратите внимание на полярность, отмечая символ + или — или диаграмму полярности.

    Помните: на входе устройства должен быть тот же , что и на выходе адаптера. Это включает полярность. Если устройство имеет вход постоянного тока +12 В / 5,4 А, приобретите адаптер с выходом постоянного тока + 12 В / 5,4 А. Если у вас есть универсальный адаптер, убедитесь, что он имеет соответствующий номинальный ток, и выберите правильную полярность напряжения и .

    Подделка: что произойдет, если вы воспользуетесь неправильным адаптером?

    В идеале у адаптера и устройства должны быть одинаковое напряжение, сила тока и полярность.

    Но что, если вы случайно (или намеренно) используете не тот адаптер? В некоторых случаях вилка не подходит. Но во многих случаях к вашему устройству подключается несовместимый адаптер питания. Вот что вы можете ожидать в каждом сценарии:

    • Неправильная полярность — Если вы измените полярность, может произойти несколько вещей.Если повезет, ничего не произойдет и никаких повреждений не произойдет. Если вам не повезет, ваше устройство будет повреждено. Есть и золотая середина. Некоторые ноутбуки и другие устройства включают защиту от полярности, которая по сути представляет собой предохранитель, который перегорает, если вы используете неправильную полярность. В этом случае вы можете услышать хлопок и увидеть дым. Но устройство может по-прежнему работать от аккумулятора. Однако ваш вход постоянного тока будет тостом. Чтобы исправить это, замените предохранитель защиты полярности или обратитесь в сервисный центр. Хорошая новость в том, что основная схема не перегорела.
    • Слишком низкое напряжение — Если напряжение на адаптере ниже, чем у устройства, но ток такой же, устройство может работать, хотя и нестабильно. Если мы вернемся к нашей аналогии напряжения с давлением воды, это будет означать, что у устройства «низкое кровяное давление». Эффект от низкого напряжения зависит от сложности устройства. Например, динамик может быть нормальным, но он не станет таким громким. Более сложные устройства будут давать сбои и могут даже отключиться при обнаружении пониженного напряжения.Обычно пониженное напряжение не приводит к повреждению или сокращению срока службы вашего устройства.
    • Слишком высокое напряжение — Если адаптер имеет более высокое напряжение, но ток такой же, то устройство, скорее всего, отключится при обнаружении перенапряжения. В противном случае он может нагреться сильнее, чем обычно, что может сократить срок службы устройства или вызвать немедленное повреждение.
    • Слишком высокий ток — Если адаптер имеет правильное напряжение, но ток больше, чем требуется для входа устройства, проблем не должно быть.Например, если у вас есть ноутбук, который требует входа постоянного тока 19 В / 5 А, но вы используете адаптер постоянного тока 19 В / 8 А, ваш ноутбук по-прежнему будет получать необходимое напряжение 19 В, но потребляет только 5 А. Что касается тока, то устройство делает все возможное, и адаптеру придется выполнять меньше работы.
    • Слишком низкий ток — Если у адаптера правильное напряжение, но номинальный ток адаптера ниже, чем на входе устройства, может произойти несколько вещей. Устройство может включиться и потреблять от адаптера больше тока, чем предназначено.Это может привести к перегреву адаптера или выходу его из строя. Или устройство может включиться, но адаптер может не справиться с этим, что приведет к падению напряжения (см. слишком низкое напряжение выше). Для ноутбуков, работающих с адаптерами с пониженным током, вы можете видеть заряд аккумулятора, но ноутбук не включается, или он может работать от питания, но аккумулятор не заряжается. Итог: использовать адаптер с более низким номинальным током — плохая идея, так как это может вызвать перегрев.

    Вы ожидаете увидеть все вышеперечисленное, основываясь на простом понимании полярности, напряжения и тока.В этих прогнозах не принимается во внимание различная защита и универсальность адаптеров и устройств. Производители также могут немного смягчить свои рейтинги. Например, ваш ноутбук может быть рассчитан на ток 8А, но на самом деле он потребляет только около 5А. И наоборот, адаптер может быть рассчитан на 5А, но может выдерживать токи до 8А. Кроме того, некоторые адаптеры и устройства будут иметь функции переключения или обнаружения напряжения и тока, которые будут регулировать выход / потребление в зависимости от того, что необходимо.И, как упоминалось выше, многие устройства автоматически отключаются до того, как это вызовет повреждение.

    При этом я не рекомендую подделывать маржу, полагая, что вы можете с помощью своих электронных устройств проехать на 5 миль в час сверх установленной скорости. На это есть причина, и чем сложнее устройство, тем больше вероятность того, что что-то пойдет не так.

    Есть какие-нибудь предостережения об использовании неправильного адаптера переменного / постоянного тока? Предупреждайте нас в комментариях!

    П.Адаптеры S. Wall, дающие вам USB-порт для зарядки, не так уж сложны. Стандартные USB-устройства имеют напряжение постоянного тока 5 В и ток до 0,5 А или 500 мА только для зарядки. Это то, что позволяет им хорошо работать с портами USB на вашем компьютере. Большинство настенных USB-адаптеров представляют собой адаптеры на 5 В и имеют номинальный ток значительно выше 0,5 А. Настенный USB-адаптер для iPhone, который я держу в руке, имеет напряжение 5 В / 1 А. Вам также не о чем беспокоиться. полярность с USB. USB-штекер — это USB-штекер, и все, о чем вам обычно нужно беспокоиться, — это форм-фактор (например.г., микро, мини или стандартный). Кроме того, USB-устройства достаточно умны, чтобы отключать устройства, если что-то не так. Следовательно, часто встречается сообщение «Зарядка не поддерживается с этим аксессуаром».

    Изображение функции от Qurren — GFDL (http://www.gnu.org/copyleft/fdl.html) или CC-BY-SA-3.0 (http://creativecommons.org/licenses/by-sa/3.0) /), через Wikimedia Commons

    Как правильно выбрать настенные адаптеры или настольный блок питания

    Руководство покупателя настенных трансформаторов и настольных источников питания

    Роберт Конг

    Настенный адаптер питания

    Настенные адаптеры (дюбели) кажутся достаточно простыми, не так ли? Вы вставляете один конец в стену, а другой конец в устройство.Некоторые могут не учитывать все другие варианты, которые могут помочь сэкономить энергию, время и пространство. При выборе настенного адаптера вам необходимо знать, какое напряжение требуется вашему устройству: переменного или постоянного тока. Вы также должны искать рекомендуемый ток зарядки, указанный на устройстве, которое вы запитываете. Оттуда решите, хотите ли вы регулируемый или нерегулируемый, линейный или переключаемый.

    Наконец, взгляните на розетку вашего устройства и совместите ее с выходным разъемом постоянного тока источника питания. Наиболее распространены типы разъемов 2.Внутренний диаметр 1 мм x внешний диаметр 5,5 мм, внутренний диаметр 2,5 мм x внешний диаметр 5,5 мм, штекер 3,5 мм и даже винтовые клеммы (не забудьте также совместить центральные положительные или центральные отрицательные штекеры).

    Если в вашем устройстве используется штекерный разъем, вы можете узнать, какой размер штекера нужен вашему устройству, используя штангенциркуль и измерив внутренний и внешний диаметр. Можно также использовать традиционные линейки, но имейте в виду, что они обычно не очень точны и могут не измерять в миллиметрах, что является отраслевым стандартом.Также доступны комплекты переходников, которые содержат заглушки нескольких стандартных размеров.


    Штекерный разъем постоянного тока 2,1 мм x 5,5 мм с центральным положительным контактом

    «Тонкие» настенные адаптеры также очень популярны, поскольку они меньше по размеру и занимают меньше места. Если вы используете удлинитель, вам не нужно, чтобы сетевой адаптер занимал 2 или 3 места на вашей розетке. Также примите во внимание утверждения различных агентств. Утвержденные CEC настенные адаптеры имеют самый высокий уровень энергоэффективности, что может стоить дороже, но позволяет сэкономить на долгосрочных расходах на электроэнергию.

    Поиск сетевого адаптера, обеспечивающего достаточный ток для вашего устройства, имеет решающее значение для эффективной зарядки. Ваше устройство будет потреблять соответствующее количество тока от адаптера, но если адаптер не может обеспечить достаточный ток, устройству потребуется больше времени для полной зарядки. Обязательно выберите адаптер, который может обеспечить ток, указанный на вашем устройстве.


    Типичные символы и информация на настенных адаптерах Показан адаптер

    Для вашего удобства существуют также сменные регулируемые переключающие настенные адаптеры AC-DC.Эти адаптеры имеют входные разъемы переменного тока, которые можно менять местами для использования в разных странах. Типы вилок: США, Европа, Великобритания и Австралия.

    Итак, в следующий раз, когда вы будете искать сетевой адаптер, помните обо всех возможных комбинациях. Проведение исследований и подготовка избавят вас от лишних хлопот в будущем.

    Тип Описание Типы штекеров

    Настенные адаптеры AC-AC

    Вход: 120 В переменного тока при 60 Гц
    Уменьшает входное напряжение переменного тока до меньшего выходного напряжения переменного тока
    2.1 мм x 5,5 мм, розетка
    2,5 мм x 5,5 мм, розетка
    3,5 мм, вилка
    Винтовые клеммы

    Нерегулируемые линейные настенные адаптеры AC-DC

    Вход: 120 В переменного тока при 60 Гц
    Обычно больше по размеру и весу, но дешевле по цене, чем регулируемые переключающие адаптеры
    Гнездо 2,1 мм x 5,5 мм
    Гнездо 2,5 мм x 5,5 мм
    Штекер 2,5 мм
    Штыревой разъем 3,5 мм
    Провода с зачищенными и лужеными проводами
    Линейные настенные адаптеры переменного и постоянного тока Вход: 120 В переменного тока при 60 Гц
    Лучшая защита, но более высокая цена, чем нерегулируемые линейные адаптеры
    2.Гнездо 1 мм x 5,5 мм
    Гнездо 2,5 мм x 5,5 мм

    AC-DC регулируемые настенные адаптеры
    Различные диапазоны входных сигналов
    Также выпускаются тонких типов, одобрены CEC и адаптеры со сменными зажимами
    Обычно лучше защищены, меньше по размеру и весу, но дороже, чем другие адаптеры
    2,1 мм x 5,5 мм, розетка
    2,5 мм x 5,5 мм, розетка
    2,5 мм, вилка
    3,5 мм, вилка
    Винтовые клеммы

    Настольный блок питания

    Настольные блоки питания очень похожи на настенные адаптеры в том, что они подключаются непосредственно к розетке и к вашему устройству.Настольные блоки питания могут обеспечивать большую мощность, чем настенные адаптеры, а также обычно имеют более широкий набор функций и больше разрешений агентств. Настольные блоки питания обычно состоят из двух компонентов: собственно блока питания с подключенным шнуром постоянного тока и кабеля питания переменного тока. В зависимости от того, какой из них вы выберете, в комплект поставки может входить или не входить шнур питания переменного тока.

    Если в комплект поставки не входит шнур питания переменного тока, существуют три стандартных размера, которые подходят для различных настольных источников питания: шнур с двумя контактами в стиле рисунка 8, стандартный шнур с тремя контактами и шнур с тремя контактами Микки. Шнур мышиного типа (поставляется в виде плоского или круглого шнура).


    2-штырьковый шнур питания переменного тока, стиль 8
    3-штырьковый стандартный шнур питания переменного тока
    Плоский шнур питания переменного тока в стиле Микки Мауса с 3 контактами
    Круглый шнур питания переменного тока в стиле Микки Маус с 3 контактами

    Самое важное, на что следует обратить внимание, — это тип разъема постоянного тока, который понадобится вашему устройству. Различные выходные разъемы постоянного тока включают: внутренний диаметр 2,1 мм x внешний диаметр 5,5 мм, внутренний диаметр 2,5 мм x внешний диаметр 5,5 мм, вилка 3,5 мм, 4-контактная, 5-контактная и 6-контактная вилка DIN; а также зачищенные и луженые провода.После того, как вы подберете штекер постоянного тока к вашему устройству, найдите подходящие выходы напряжения и тока. Это должно быть указано на фактическом устройстве.

    Как и в случае с настенными адаптерами, важно обеспечить достаточный ток для вашего устройства для эффективной зарядки, поэтому обязательно выберите источник питания, который может обеспечить ток, необходимый для вашего устройства.


    Mean Well GS25A05-P1J
    5V, 4A Настольный блок питания ReliaPro, одобренный CEC

    Типичные символы и информация о настольных источниках питания
    Показана этикетка

    Настольные блоки питания бывают двухконтактной (также двухпроводной) нерегулируемой линейной, регулируемой линейной, регулируемой коммутации, а также трехконтактной регулируемой линейной и регулируемой коммутационных конфигураций.

    Вы также можете поискать настольный источник питания со светодиодным индикатором, чтобы знать, когда он фактически потребляет ток от стены, или вам может понадобиться более легкий источник питания, который весит 0,5 фунта вместо того, который весит 2 фунта.

    В дополнение к этим опциям существует также множество одобренных CEC настольных источников питания, которые имеют наивысший уровень энергоэффективности и способны выполнять ту же работу, что и более старые источники, при меньшем потреблении энергии. Они созданы для того, чтобы сократить как можно больше утечек опасных материалов в окружающую среду, и, хотя они могут стоить дороже, они сэкономят вам долгие расходы на электроэнергию.

    Тип Описание Типы штекеров

    2-проводный нерегулируемый линейный настольный источник питания
    Вход: 120 В переменного тока при 60 Гц
    Обычно имеет коробчатую форму и тяжелее других настольных источников питания
    Большинство из них включает шнур питания переменного тока
    Гнездо 2,1 мм x 5,5 мм
    Гнездо 2,5 мм x 5,5 мм
    Штекер 3,5 мм
    Провода с зачищенными и лужеными проводами

    Двухпроводной регулируемый настольный импульсный источник питания
    Различные диапазоны входных сигналов
    Обычно легче по весу
    Также поставляется в комплекте с расходными материалами, одобренными CEC
    Многие из них не включают шнур питания переменного тока
    2.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
