Как правильно обжать интернет кабель витая пара:ликбез от дилетанта estimata

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной “витушке”, но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке.

Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

    Снимаем изоляцию

  3. Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
  4. После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.

    Зачищенный кабель UTP

  5. Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.

    Откусываем концы проводков витой пары

  6. Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.

    Надеваем коннектор на контакты

  7. Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.

    Обжимаем RJ45 с помощью щипцов

  8. После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.

    Проверяем надежность опресовки

  9. В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.

    Кабельный тестер

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Установка соединения между вашими отдельными компьютерами или даже с созданием полноценной домашней сети требует значительный перечень работ по монтажу и настройке. И как правило, ваш провайдер на данном этапе будет отвечать только за установленный модем или роутер. А если вы решили создать полноценную локальную сеть, то придётся нанять ещё мастеров для создания подключения или взяться это дело в свои руки.

Для прокладки интернет-кабеля часто применяется LAN-кабель. Купить подобный кабель не представляет особых проблем, но вот превратить его в патч-корд, который можно использовать для прямого подключения кабеля к прочим устройствам уже сложнее. Для создания патч-корда придётся обжать сетевой кабель на конце с помощью специального коннектора, что и представляет основную сложность при подключении. Однако данная работа не очень сложна и при желании можно без проблем самому научиться правильно обжимать сетевой кабель.

Какой сетевой кабель лучше применять?

Для правильного выбора сетевого кабеля под ваши нужды нужно иметь достаточно полное понятие о специфике имеющихся кабелей витой пары. Кабель витая пара в общем состоит из внешней изоляции и нескольких пар спирально свитых проводов, которые отличаются друг от друга с помощью цветовой маркировки. Обычно применяется кабель с четырьмя парами, но данный показатель может и отличаться для некоторых конструкций.

Подобные кабели витой пары могут разделяться на несколько стандартов в зависимости от уровня внешней защиты от помех.

  • Тип UTP – самый бюджетный вариант защиты кабеля. В данном стандарте не предусмотрено экранирование. Кабель состоит из пар проводов, которые находятся внутри внешней изоляционной-защитной оболочки. Данный кабель не рекомендуется использовать рядом с источником электромагнитных помех (например, возле электропроводки), поскольку это может привести к ухудшению качества передаваемых сигналов.

  • Тип FTP – В отличии от UTP в конструкции данного кабеля под оболочкой также размещается экран из фольги, благодаря которому у кабеля появляется дополнительная защита от возможных наводок. Такой кабель можно располагать возле некоторых источников помех (таких как электропроводка), и при этом качество передаваемых сигналов не пострадает. Цена данного кабеля немного выше чем у UTP.

  • Тип STP – Самый защищённый тип кабеля. Кроме внешнего общего экрана в данном кабеле также предусмотрена защита из фольгированной оплётки индивидуально для каждой витой пары. Обычно кабели с такой высокой степенью защиты используют возле промышленного оборудования, в крупных дата-центрах, узлах связи и т. д.

Также кабели витой пары можно разделить на несколько основных категорий в зависимости от их пропускной способности.

  • Cat 5 – значит, что кабель работает в диапазоне частот до 100 МГц и даёт возможность достичь скорости передачи данных до 100 Мбит/с.

  • Cat 5е – диапазон рабочих частот составляет до 125 МГц, со скоростью передачи данных до 1 Гбит/с.

Также есть более высокие категории (6, 6А 7 и т.д.) которые имею ещё более высокие показатели скорости и диапазона частот, но для домашней сети будет более чем достаточно категории 5 или 5е. Лучший вариант, ориентированный на будущее развитие вашей компьютерной сети считается кабель с категорией 5е.

Обжим кабеля витой пары

Для обжима кабеля витой пары используют коннекторы типа RJ-45. Обжим рекомендуется проводить с помощью специального инструмента – кримпер витой пары (ранее мы уже писали, Как правильно обжимать сетевой кабель RJ-45 с помощью кримпера). Однако за неимением такового на крайний случай можно также использовать отвёртку.

Схемы обжима

Имеется две основные схемы подключения интернет-кабеля: прямое и перекрёстное подключение.

Прямое подключение

Зачастую применяется прямое подключение, которое даёт возможность провести коммутацию разных устройств и приборов в различном сочетании. К примеру, используются подключения компьютер – маршрутизатор, компьютер – коммутатор, маршрутизатор – телевизор и т.д. В данном подключении используется одинаковое расположение проводов в контактах обоих коннекторов.

Также для скорости до 100 Мбит/с можно удешевить общую стоимость локальной сети используя кабель с двумя витыми парами.

Перекрёстное подключение

Данное подключение принято использовать при подключении однотипных устройств (роутер-роутер или компьютер-компьютер, например). Перекрёстное подключение на одном конце кабеля используется цвета «распиновки» как при прямом подключении, а на другом конце пара цветов меняются местами.

В остальном расположение проводов остаётся таким же.

Однако стоит отметить, что данная схема всё меньше используется при обжиме, поскольку многие современные устройства имеют интерфейс Auto MDI-X, который позволяет автоматически определять тип подключения и в дальнейшем перейти на требуемый тип коммутации. Поэтому для таких устройств можно просто делать обжим по прямой схеме и не париться.

Обжим интернет-кабеля в домашних условиях с помощью отвёртки

  1. Для срочного проведения обжима кабеля можно использовать отвёртку с плоским жалом шириною не более 3-4 мм.Подготовьте отвёртку и нож для последующей работы. При выполнении работы старайтесь делать всё как можно аккуратней.
  2. Делайте все действия по распрямлению и расплетению проводов, а также сборку «пакета» строго в соответствии со схемой.Перед заведением проводов в коннектор нужно обрезать проводы на требуемую длину с помощью бокорезов.
  3. Далее нужно завести концы проводов в коннектор.
  4. Теперь переходим непосредственно к обжиму. Для начала нужно зафиксировать фиксирующую планку возле хвостовика коннектора, чтобы во время работы кабель случайно не выпал из коннектора.
  5. Далее уприте коннектор в жесткое основание и после жалом отвёртки нажмите на фиксирующую планку. Будьте при этом осторожны, чтобы случайно не сломать пластиковую защёлку на коннекторе!
  6. Под усилием отвёртки планка должна переместиться вниз и зафиксироваться в нижнем положении.
  7. Сейчас можно увидеть, как фиксатор переместился вниз и упёрся в оплётку кабеля. Поэтому теперь можно не беспокоится о том, что кабель может выпасть.
  8. Следующим этапом станет обжим контактов. Для этого снова уприте коннектор в жесткое основание и после начните последовательно просаживать контакты вниз с помощью отвёртки. Далее вам нужно подвинуть металлический контакт вниз до самого упора таким образом, чтобы он пробил своими ножами изоляцию провода и немного вдавился в него. Все действия нужно проводить осторожно поскольку степень нажатия отвёртки нужна достаточно высокая и если отвёртка случайно соскользнёт на палец, то можно пораниться. Также внимательно следите за тем чтобы отвёртка попала именно на контакт, а не между контактами.
  9. После того как вы закончили с прижатием одного контакта переходите ко второму. Будьте внимательны с этой работой и обязательно убедитесь, что контакт смог получить достаточно хорошее электрическое соединение с проводом.
  10.   Данную работу вам нужно проделать со всеми восемью контактами.
  11.   Внимательно осмотрите полученные результаты обжима (можно даже под лупой). Все контакты должны быть прижаты до упора на одном уровне, без какого-либо выпирания любого контакта снаружи (даже если контакт и не участвует в соединении).
  12.   Точно также вам нужно обжать и коннектор на другой стороне и далее приступайте к работе.

Достаточно сложный способ в сравнении с кримпером, да и вероятность успеха ниже, но за неимением лучшего способа можно использовать и этот вариант. Так что на первых порах рекомендую приготовить пару запасных коннекторов на случай неудачи.

Способы проверки качества обжима интернет-кабеля

Существует 3 основных способа проверки качества обжима:

  • Проще всего это просто подключить полученный патч-корд в место подключения и если все устройства стали работать как надо, то значит ваш обжим прошел успешно.

  • Специалисты же для проверки обычно используют LAN-тестеры, которые достаточно легко и точно позволяют оценить качество обжима.

  • Как вариант можно попробовать заменить LAN-тестер на обычный мультиметр, который установлен на прозвон (со звуковым сигналом) или на минимального сопротивление со значением, к примеру 200 Ом. Потом каждый провод с одинаковым цветом проверяют на двух коннекторах. Если провод не звонится, то значит обжим прозваниваемого контакта не удался.

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Обжим коннектора RJ-45

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

  1. Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
  2. Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

  • Коричневый.
  • Синий.
  • Зеленый.
  • Оранжевый.
  • Коричнево-белый.
  • Сине-белый.
  • Зелено-белый.
  • Оранжево-белый.

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

  • Оранжево-белый.
  • Оранжевый.
  • Зелено-белый.
  • Синий.
  • Сине-белый.
  • Зеленый.
  • Коричнево-белый.
  • Коричневый.

Оба конца коннектора обжимаются по данной схеме.

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

  • Зелено-белый.
  • Зеленый.
  • Оранжево-белый.
  • Коричнево-белый.
  • Коричневый.
  • Оранжевый.
  • Синий.
  • Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

  1. Два коннектора RJ-45.
  2. Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

  • Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
  • Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
  • Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!
  • Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
  • Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

  1. Острый нож.
  2. Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

  • Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
  • Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
  • Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

  1. Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
  2. Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
  3. Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

  • Установка пластиковой подножки с клеммником на стену.
  • Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
  • Зачистка жил витой пары.
  • Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
  • После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Используемые источники:

  • https://o-vitoipare.ru/vse-stati/vypolnyaem-obzhim-vitoj-pary-iz-4-zhil.html
  • https://www.volta.com.ua/blog/kak-obzhat-internet-kabel-v-domashnikh-usloviyakh/
  • https://remboo.ru/inzhenernye-seti/net/podklyuchenie-internet-rozetki.html

Распиновка rg45 4 проводная. Инструкция по обжиму витой пары

Как правильно обжать витую пару? Как обжать витую пару, если забыли схемы? Как сделать патч-корд, что бы соединить 2 компьютера в сеть напрямую без свитча? Как обжать и сделать локальную сеть с помощью 4-х жильной витой пары? Далее с картинками и текстом разберём каждый случай в отдельности

Как правильно обжать витую пару

Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.
Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
Вы можете использовать любую — они взаимозаменяемы.
На пальцах:

  1. Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
  2. Выбираем схему.
  3. В соответствии с ней располагаем жилы.
  4. Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
  5. Обжимаем один конец кабеля.
  6. Второй конец кабеля обжимаем по схеме выбранной для первого конца.
  7. Патч-корд готов.
  8. Да, оба конца будут одинаковые ! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.

Как быстро обжать витую пару

Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:

  1. Берём любую удобную вам последовательность жил
  2. Обжимаем первый коннектор
  3. Берём точно такую же последовательность жил из п. 1
  4. Обжимаем второй коннектор
  5. Готово!

Заметьте — это совершенно неправильный подход . Так делать можно только в очень крайнем случае . Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.

Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Предположим у вас есть 2 компьютера, которые вы хотите соединить между собой.
Есть витая пара, но нет свитча.
Легко!

Кросс для сети 10Мбит/с и 100Мбит/с Кросс для гигабитной сети 1000Мбит/с
  1. Обжимаем один конец витой пары по схеме A
  2. Обжимаем второй конец витой пары по схеме B
  3. Подключаем один конец к первому компьютеру
  4. Подключаем второй конец ко второму компьютеру
  5. 100 мегабитная локальная сеть
  1. Обжимаем один конец витой пары по схеме B
  2. Обжимаем второй конец витой пары:
  • Бело-зелёный
  • Зелёный
  • Бело-оранжевый
  • Бело-коричневый
  • Коричневый
  • Оранжевый
  • Синий
  • Бело-синий
  • Между компьютерами появляется гигабитная локальная сеть

  • Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

    Как обжать 4-х жильную витую пару

    Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды с её помощью так же можно сделать. Только имейте ввиду, что линк между сетевым устройством и сетевым оборудованием будет ограничен 100 Мбит/с.

    Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми.

    Ранее, в первой части поста я уже говорил как верно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников . Сейчас мы разглядим как обжать 2-х парный кабель . Какая меж ними разница? По сути для подключения по витой паре со скоростью 10 или 100 Mbit/s довольно всего 2-ух пар проводков. А стопроцентно четыре пары употребляются только для 1Gbit/s (1000 Mbit/s) . Выходит что при использовании 4-х парного кабеля в обыденных негигабитных сетях, 2 пары из 4-х не употребляются. Для обыденного юзера, который кидает сеть и обжимает витую пару раз в пару лет, разница в стоимости меж 2-х и 4-х парным кабелем особенной значимости не играет. А вот в масштабах больших провайдерских сетей разница уже осязаема. Ну и в конечном итоге, обыденных юзеров подключают более дешевеньким кабелем. Стоит правда отметить что обычным абонентам от этого не лучше, да и не ужаснее. На маленьких длинах (до 50-70 метров) в качестве они не теряют.
    Как в таком случае верно обжать патч-корд?
    Для начала нужно обусловится в какие каналы на разъеме употребляются для 100 Mbit/s . Разглядим схему:


    Слева изображена раскладка кабеля для обжима обыкновенной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX , и соответственно 3 и 6 для приема —RX .
    Для обжима витой пары нам будет нужно:
    1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
    2. Стандартный коннектор RJ-45 .
    3. Обжимной инстумент.


    Типы соединения —кроссоверный либо прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, потому что витая пара на 4 провода (2 пары ) в 99% случаев употребляется для подключения меж подъездным коммутатором провайдера и оборудованием абонента. Если Вам все таки придется обжимать кроссовер , то на втором конце при обжимке патч-корда просто поменяйте пары местами.
    Итак, освобождаем конец кабеля от наружной изоляции приблизительно на пару см. Для зачистки можно пользоваться ножиком (к примеру, прорезным как у меня) или использовать лезвия на обжимном инструменте.
    Потом расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре употребляются пары другой раскраски — не пугайтесь. Главное просто верно вставить одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд . Коннектор RJ45 держите пластмассовым фиксатором от себя и контактами к для себя.
    Аккуратненько вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:


    Видите ли, в моем кабеле употребляются пары — бело-оранжевый/оранжевый и бело-синий/голубий. После примерки, обрезаем лишнюю длину у проводков:


    Должны остаться концы приблизительно по полсантиметра. Сейчас осторожно вставляем проводки назад в коннектор до упора. При всем этом нужно попытаться очень загнать внешнюю оплетку под коннектор. Должно получится приблизительно вот так:


    Делается это потом, чтоб патч-корд был как можно крепче и не повредился, если кто-либо за него дернет.
    Аккуратненько, чтоб витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:


    Зажимаем до упора.
    Повторяем все те же деяния с другого конца кабеля.
    Все, наш патч-корд utp 5e готов.

    На сегодняшний день витая пара является самым надежным способом передачи информации. Благодаря большому количеству различных видов, возможно её применение в самых разных условиях – даже очень неблагоприятных. Многие разновидности оснащаются специальным экраном из толстой фольги.

    Для некоторых IT-специалистов самым трудным этапом при прокладке проводной сети является не столько её настройка, сколько прессовка коннекторов. Данная операция не представляет собой ничего сложного.

    Но, в то же время, требует определенных навыков работы с инструментом. Чтобы выполнить прессовку максимально быстро и качественно, необходимо помнить о большом количестве самых разных нюансов – все их обязательно соблюдать.

    Виды витой пары

    Витой парой сегодня называется вид кабеля, представляющий собой несколько проводников, попарно скрученных между собой. Кабель данного типа имеет двойную изоляцию.

    Существует множество различных видов кабеля рассматриваемого типа.

    Наиболее распространены следующие его модификации:

    1. неэкранированный, UTP (Unshielded twisted pair) – защитный экран полностью отсутствует;
    2. фольгированный, FTP (Foiled twisted pair) – присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
    3. экранированный, STP (Shielded twisted pair) – имеется два экрана, для каждой жилы в отдельности и общий;
    4. фольгированный, экранированный, S/FTP (Screened Foiled twisted pair) – присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
    5. не имеющий защиты, U/STP (Unshielded Screened twisted pair) – общий экран отсутствует, но каждая жила изолируется фольгой;
    6. защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair) – имеется два защитных экрана (из обычной фольги и медной).

    В зависимости от разновидности, каждый проводник может быть как многожильным, так и одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС):

    1. CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;
    2. CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
    3. CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.

    Особенностью всех рассматриваемых разновидностей является значение волнового сопротивления – оно составляет 100 Ом (+/- 15).

    Схемы подключения

    Существует две схемы обжимки рассматриваемого кабеля:

    • прямая – для соединения типа компьютер – роутер;
    • перекрестная (иногда называется «обратная») – применяется для соединения двух сетевых карт различных ПК.

    Также перекрестная схема подключения используется для подсоединения персонального компьютера к старым моделям коммутаторов.

    При использовании прямой схемы допустимо применение двух вариантов расположения жил:

    При использовании перекрестной схемы имеется также два варианта расположения жил по цветам.

    Отличаются они не только названием стандарта, но также скоростью работы:

    Первый вариант используется очень часто в случае, когда требуется витая пара с внутренним кроссированием, так называемый «crossover». Он зачастую применяется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом.

    Инструменты и материалы

    Для осуществления такого простого процесса, как обжимка витой пары, необходимы специальные инструменты и материалы:

    Для удобства работы потребуется специальный монтажный нож – его можно приобрести в любом строительном магазине. При его отсутствии вполне допустимо использование обычного, канцелярского.

    Данный предмет потребуется для того чтобы разделать общую изоляцию. Это необходимо для получения доступа к отдельным жилам. Выполнять разделку необходимо максимально осторожно, избегать перегиба проводников.

    Случается, что специальные клещи по какой-либо причине могут отсутствовать. Это не является большой проблемой, обжимку можно выполнить при помощи обычного ножа, либо шлицевой отвертки или предмета, имеющего подобную форму.

    Видео: Прямой и перекрестный обжим

    Процесс обжима витой пары 4 жилы

    Если в наличии имеются специальные клещи для обжимки витой пары, процесс прессовки становится незатруднителен. Состоит данная операция из нескольких этапов. Несмотря на простоту, необходимо выполнять их максимально аккуратно. Это позволит избежать впоследствии всевозможных проблем в процесс настройки.

    Процесс обжима кабеля включает в себя следующие шаги:

    При выполнении этой простой, но имеющей свои особенности работы, необходимо помнить о следующих нюансах процесса:

    • зачищать концы жил нет необходимости, контакты пробьют изоляцию самостоятельно, при достаточно сильном нажатии на рукояти клещей;
    • необходимо соблюдать целостность оболочки изоляции, её нарушение приводит к помехам и иным проблемам в сети;
    • при срезании верхнего слоя изоляции следует оставлять достаточное её количество для того, чтобы она вошла внутрь пластикового наконечника и была защелкнута специальным прижимным выступом.

    Последний пункт очень важен. Особенно если провод постоянно перемещается по комнате вместе с ноутбуком. Жесткая фиксация витой пары позволяет свести к минимуму вероятность перелома отдельных жил у основания коннектора. Таким образом, можно избежать повторного процесса обжима кабеля.

    Обжим RG-45 отверткой или как обжать без инструмента

    Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.


    Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

    • зачистку витой пары от изоляции на достаточную длину;
    • разборку её по цветам, выбор необходимого порядка;
    • при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;
    • расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.


    Фото: прессовка при помощи обычной шлицевой отвертки

    Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов. Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.

    Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

    Стоимость расходных материалов (коннектора, а также кабеля) невысока. Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить.

    Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

    Рекомендуем также

    Интернет кабель 4 жилы подключить. Как обжать сетевой кабель (витую пару) самостоятельно

    В чём отличие 100 Мбит/с витая пара (обжато все 8 проводков) и 100 Мбит/с (обжато 4 проводка), какие плюсы и минусы?

    Немного теории

    При использовании витой пары для поддержки скорости в 100 Мб/с используется ЧЕТЫРЕ провода. По умолчанию это оранжевая и зеленая пары. В большинстве случаев остальные провода не используются. По этому их применяют для: подключения еще одного ПК по тому же проводу, либо же двух аналоговых телефонов, либо подключения IP телефонов, либо в случае с PoE (Power over Ethernet) незадействованные пары используются для передачи электричества.
    В 1000 Мб/с используются все 4 пары. То есть ВОСЕМЬ проводов. Там и кроссоверы совсем по-другому обжимаются.

    Для 100 МБит используется 2 пары : 1, 2, 3 и 6 контакты… для кроса меняются 1 с 3 контакты и 2 с 6.

    Прямое соединение (с обоих концов ):
    1-белооранжевый
    2-оранжевый
    3-белозеленый
    6-зеленый

    Крос (на одном конце остается как описано выше, а с другого конца меняется ):
    1-белозеленый
    2-зеленый
    3-белооранжевый
    6-оранжевый

    Скорость 100 Мбит/с относится и применяется в сети Fast Ethernet (см. витая пара):
    CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2-х пар.
    CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2-х пар и до 1000 Мбит/с при использовании 4-х пар.

    Сертификацию проходит сеть сделанная на витой паре 5е (8 проводов). Но при этом и тот и другой кабель поддерживают полный дуплекс.

    Хочу заметить, что 2-х пар кабеля, неважно(!), 5-ой или 5E категории, — вполне хватает для 100 мбитных сетей, т.е. для их 100 мбитных свитчей.

    Всплывает вопрос: зачем в портах 100 мегабитных свитчей 8 контактов для подключения обжатого 8 жильного кабеля????

    Натыкаюсь на это:

    4, 5, 7, 8 присутствует в кабеле но не используется(!). Ищу дальше…

    Натыкаюсь на это:
    100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м. (см. вики).

    Странно… Думаю… Ну ладно 2 пары так 2 — потому что даже конвейерное производство 4 парного кабеля 5E уже заставляет задуматься зачем использовать 8 проводников, что 5-ой, что 5E категории в 100 мбитных сетях, если даже вики говорит что фактически 2 пары работает на 100 мбитах, без проблем, но больше всего заставляет призадуматься почему 4, 5, 7, 8 проводник не участвует даже в 5-ой категории.

    Итак, зачем делать 8 контактов в порту свитча который никогда не сможет работать с кабелем 5Е на скорость до 1000 мегабит?

    Этот вопрос нужно задавать производителям. Думаю, это связано с тем, что на складе были только такие коннектора (гнезда) и оборудование для пайки настроено для них.

    Выводы


    1) По поводу вычисления реальной скорости смотреть надо в сторону команды ping.

    2) Как правило, для того, чтобы раздать интернет четырем абонентам со скоростью в 1 Мб/с не обязательно провайдеру иметь у себя канал в 4Мб/с. Есть специальная формула для вычисленя оптимальной скорости. Это обьясняется тем, что далеко не всегда все 4 абонента одновременно будут качать/отдавать. Как правило, провайдер не гарантирует скорость, а говорит, что таковая возможна. Более детально полосу пропускания можно прочитать

    Ранее, в первой части поста я уже говорил как верно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников . Сейчас мы разглядим как обжать 2-х парный кабель . Какая меж ними разница? По сути для подключения по витой паре со скоростью 10 или 100 Mbit/s довольно всего 2-ух пар проводков. А стопроцентно четыре пары употребляются только для 1Gbit/s (1000 Mbit/s) . Выходит что при использовании 4-х парного кабеля в обыденных негигабитных сетях, 2 пары из 4-х не употребляются. Для обыденного юзера, который кидает сеть и обжимает витую пару раз в пару лет, разница в стоимости меж 2-х и 4-х парным кабелем особенной значимости не играет. А вот в масштабах больших провайдерских сетей разница уже осязаема. Ну и в конечном итоге, обыденных юзеров подключают более дешевеньким кабелем. Стоит правда отметить что обычным абонентам от этого не лучше, да и не ужаснее. На маленьких длинах (до 50-70 метров) в качестве они не теряют.
    Как в таком случае верно обжать патч-корд?
    Для начала нужно обусловится в какие каналы на разъеме употребляются для 100 Mbit/s . Разглядим схему:


    Слева изображена раскладка кабеля для обжима обыкновенной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX , и соответственно 3 и 6 для приема —RX .
    Для обжима витой пары нам будет нужно:
    1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
    2. Стандартный коннектор RJ-45 .
    3. Обжимной инстумент.


    Типы соединения —кроссоверный либо прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, потому что витая пара на 4 провода (2 пары ) в 99% случаев употребляется для подключения меж подъездным коммутатором провайдера и оборудованием абонента. Если Вам все таки придется обжимать кроссовер , то на втором конце при обжимке патч-корда просто поменяйте пары местами.
    Итак, освобождаем конец кабеля от наружной изоляции приблизительно на пару см. Для зачистки можно пользоваться ножиком (к примеру, прорезным как у меня) или использовать лезвия на обжимном инструменте.
    Потом расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре употребляются пары другой раскраски — не пугайтесь. Главное просто верно вставить одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд . Коннектор RJ45 держите пластмассовым фиксатором от себя и контактами к для себя.
    Аккуратненько вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:


    Видите ли, в моем кабеле употребляются пары — бело-оранжевый/оранжевый и бело-синий/голубий. После примерки, обрезаем лишнюю длину у проводков:


    Должны остаться концы приблизительно по полсантиметра. Сейчас осторожно вставляем проводки назад в коннектор до упора. При всем этом нужно попытаться очень загнать внешнюю оплетку под коннектор. Должно получится приблизительно вот так:


    Делается это потом, чтоб патч-корд был как можно крепче и не повредился, если кто-либо за него дернет.
    Аккуратненько, чтоб витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:


    Зажимаем до упора.
    Повторяем все те же деяния с другого конца кабеля.
    Все, наш патч-корд utp 5e готов.

    И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

    Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

    Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

    Провод, разъем и кримпер

    Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

    На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

    По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

    Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

    Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.


    Способы обжимки витой пары

    Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

    Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

    Прямой на 4 и 8 проводов 568В

    Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

    1. оранжевый с белым;
    2. оранжевый;
    3. зеленый с белым;
    4. зеленый.


    Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

    Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

    1. оранжевый с белым;
    2. оранжевый;
    3. зеленый с белым;
    4. синий;
    5. синий с белым;
    6. зеленый;
    7. коричневый с белым;
    8. коричневый.

    Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

    Кроссовый



    Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

    1. зеленый с белым;
    2. зеленый;
    3. оранжевый с белым;
    4. синий;
    5. синий с белым;
    6. оранжевый;
    7. коричневый с белым;
    8. коричневый.

    Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

    Порядок действий при обжиме при помощи кримпера

    Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

    После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.


    После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

    При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

    Обжим без инструмента

    Порядок действий здесь такой же, как и в предыдущем методе, — снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

    Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

    Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).


    Подводя итог

    Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

    На сегодняшний день витая пара является самым надежным способом передачи информации. Благодаря большому количеству различных видов, возможно её применение в самых разных условиях – даже очень неблагоприятных. Многие разновидности оснащаются специальным экраном из толстой фольги.

    Для некоторых IT-специалистов самым трудным этапом при прокладке проводной сети является не столько её настройка, сколько прессовка коннекторов. Данная операция не представляет собой ничего сложного.

    Но, в то же время, требует определенных навыков работы с инструментом. Чтобы выполнить прессовку максимально быстро и качественно, необходимо помнить о большом количестве самых разных нюансов – все их обязательно соблюдать.

    Виды витой пары

    Витой парой сегодня называется вид кабеля, представляющий собой несколько проводников, попарно скрученных между собой. Кабель данного типа имеет двойную изоляцию.

    Существует множество различных видов кабеля рассматриваемого типа.

    Наиболее распространены следующие его модификации:

    1. неэкранированный, UTP (Unshielded twisted pair) – защитный экран полностью отсутствует;
    2. фольгированный, FTP (Foiled twisted pair) – присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
    3. экранированный, STP (Shielded twisted pair) – имеется два экрана, для каждой жилы в отдельности и общий;
    4. фольгированный, экранированный, S/FTP (Screened Foiled twisted pair) – присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
    5. не имеющий защиты, U/STP (Unshielded Screened twisted pair) – общий экран отсутствует, но каждая жила изолируется фольгой;
    6. защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair) – имеется два защитных экрана (из обычной фольги и медной).

    В зависимости от разновидности, каждый проводник может быть как многожильным, так и одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС):

    1. CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;
    2. CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
    3. CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.

    Особенностью всех рассматриваемых разновидностей является значение волнового сопротивления – оно составляет 100 Ом (+/- 15).

    Схемы подключения

    Существует две схемы обжимки рассматриваемого кабеля:

    • прямая – для соединения типа компьютер – роутер;
    • перекрестная (иногда называется «обратная») – применяется для соединения двух сетевых карт различных ПК.

    Также перекрестная схема подключения используется для подсоединения персонального компьютера к старым моделям коммутаторов.

    При использовании прямой схемы допустимо применение двух вариантов расположения жил:

    При использовании перекрестной схемы имеется также два варианта расположения жил по цветам.

    Отличаются они не только названием стандарта, но также скоростью работы:

    Первый вариант используется очень часто в случае, когда требуется витая пара с внутренним кроссированием, так называемый «crossover». Он зачастую применяется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом.

    Инструменты и материалы

    Для осуществления такого простого процесса, как обжимка витой пары, необходимы специальные инструменты и материалы:

    Для удобства работы потребуется специальный монтажный нож – его можно приобрести в любом строительном магазине. При его отсутствии вполне допустимо использование обычного, канцелярского.

    Данный предмет потребуется для того чтобы разделать общую изоляцию. Это необходимо для получения доступа к отдельным жилам. Выполнять разделку необходимо максимально осторожно, избегать перегиба проводников.

    Случается, что специальные клещи по какой-либо причине могут отсутствовать. Это не является большой проблемой, обжимку можно выполнить при помощи обычного ножа, либо шлицевой отвертки или предмета, имеющего подобную форму.

    Видео: Прямой и перекрестный обжим

    Процесс обжима витой пары 4 жилы

    Если в наличии имеются специальные клещи для обжимки витой пары, процесс прессовки становится незатруднителен. Состоит данная операция из нескольких этапов. Несмотря на простоту, необходимо выполнять их максимально аккуратно. Это позволит избежать впоследствии всевозможных проблем в процесс настройки.

    Процесс обжима кабеля включает в себя следующие шаги:

    При выполнении этой простой, но имеющей свои особенности работы, необходимо помнить о следующих нюансах процесса:

    • зачищать концы жил нет необходимости, контакты пробьют изоляцию самостоятельно, при достаточно сильном нажатии на рукояти клещей;
    • необходимо соблюдать целостность оболочки изоляции, её нарушение приводит к помехам и иным проблемам в сети;
    • при срезании верхнего слоя изоляции следует оставлять достаточное её количество для того, чтобы она вошла внутрь пластикового наконечника и была защелкнута специальным прижимным выступом.

    Последний пункт очень важен. Особенно если провод постоянно перемещается по комнате вместе с ноутбуком. Жесткая фиксация витой пары позволяет свести к минимуму вероятность перелома отдельных жил у основания коннектора. Таким образом, можно избежать повторного процесса обжима кабеля.

    Обжим RG-45 отверткой или как обжать без инструмента

    Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.


    Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

    • зачистку витой пары от изоляции на достаточную длину;
    • разборку её по цветам, выбор необходимого порядка;
    • при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;
    • расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.


    Фото: прессовка при помощи обычной шлицевой отвертки

    Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов. Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.

    Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

    Стоимость расходных материалов (коннектора, а также кабеля) невысока. Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить.

    Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

    Как правильно обжать витую пару? Как обжать витую пару, если забыли схемы? Как сделать патч-корд, что бы соединить 2 компьютера в сеть напрямую без свитча? Как обжать и сделать локальную сеть с помощью 4-х жильной витой пары? Далее с картинками и текстом разберём каждый случай в отдельности

    Как правильно обжать витую пару

    Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.
    Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
    Вы можете использовать любую — они взаимозаменяемы.
    На пальцах:

    1. Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
    2. Выбираем схему.
    3. В соответствии с ней располагаем жилы.
    4. Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
    5. Обжимаем один конец кабеля.
    6. Второй конец кабеля обжимаем по схеме выбранной для первого конца.
    7. Патч-корд готов.
    8. Да, оба конца будут одинаковые ! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.

    Как быстро обжать витую пару

    Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:

    1. Берём любую удобную вам последовательность жил
    2. Обжимаем первый коннектор
    3. Берём точно такую же последовательность жил из п.1
    4. Обжимаем второй коннектор
    5. Готово!

    Заметьте — это совершенно неправильный подход . Так делать можно только в очень крайнем случае . Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.

    Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!

    Локальная сеть из 2-х компьютеров

    Обратная схема / Обратный патч-корд

    Предположим у вас есть 2 компьютера, которые вы хотите соединить между собой.
    Есть витая пара, но нет свитча.
    Легко!

    Кросс для сети 10Мбит/с и 100Мбит/с Кросс для гигабитной сети 1000Мбит/с
    1. Обжимаем один конец витой пары по схеме A
    2. Обжимаем второй конец витой пары по схеме B
    3. Подключаем один конец к первому компьютеру
    4. Подключаем второй конец ко второму компьютеру
    5. 100 мегабитная локальная сеть
    1. Обжимаем один конец витой пары по схеме B
    2. Обжимаем второй конец витой пары:
    • Бело-зелёный
    • Зелёный
    • Бело-оранжевый
    • Бело-коричневый
    • Коричневый
    • Оранжевый
    • Синий
    • Бело-синий
  • Между компьютерами появляется гигабитная локальная сеть

  • Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

    Как обжать 4-х жильную витую пару

    Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды с её помощью так же можно сделать. Только имейте ввиду, что линк между сетевым устройством и сетевым оборудованием будет ограничен 100 Мбит/с.

    Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми.

    Кабель имеет значение 100 шт. Проходных модульных вилок RJ45 для одножильного или многожильного кабеля UTP и модульного обжимного инструмента RJ45: Электроника


    Цена: 28 долларов США.98 $ 28,98
    Стоимость пакета: 27,59 долларов США 27,59 долларов США
    Вы сэкономили: 1,39 $ 1,39 $ (4%) ($ 1.39 $ на 1,39 меньше, чем покупать отдельно)
    Тип разъема RJ45
    Тип кабеля Ethernet
    Марка Кабельные вопросы
    Измерять 28.0

    • Убедитесь, что это подходит введя номер вашей модели.
    • РАЗЪЕМ CAT 6 RJ45 для подключения неэкранированной витой пары для изготовления кабеля Ethernet категории 6 нестандартной длины; Поддерживает круглые или плоские многожильные провода 24-28 AWG с внешним диаметром до 5,4 мм.

    Подобный предмет для рассмотрения

    Как сделать кабель Ethernet (перекрестный и прямой метод)

    Это мое руководство по изготовлению кабеля Ethernet.Часто его называют просто сетевым кабелем или коммутационным кабелем. Изготовление собственных кабелей Ethernet не только снизит стоимость ваших кабелей. Вы также можете изготовить кабели Ethernet точной длины и с той разводкой, которая вам нужна. Используйте это руководство, если вы делаете кабели Ethernet для личного или профессионального использования.

    Сначала немного информации о кабелях, разъемах и проводке Ethernet. Если вы уже знакомы с этим, можете сразу перейти к руководству:

    Как сделать кабель Ethernet ⇓ .

    Раскрытие информации: некоторые ссылки в этом посте являются партнерскими ссылками, и если вы пройдете по ним, чтобы совершить покупку, я получу комиссию. Я ссылаюсь на эти продукты из-за их качества, а не из-за комиссионных, которые я получаю. Решение за вами, и решать, покупать ли вы что-либо, полностью зависит от вас. 🙂

    Что такое кабель Ethernet?

    Кабель Ethernet — это кабели, используемые для подключения устройств в сети Ethernet. Кабели Ethernet используются для проводной передачи данных между устройствами.Ethernet — это серия стандартов для связи между устройствами, такими как компьютеры. Они даже могут быть действительно хороши для подключения аналоговых входов и выходов ПЛК из-за витых пар и экранирования.

    Вероятно, вы знаете его по своей локальной сети. Стандарты Ethernet используются в большинстве компьютеров, как персональных, так и серверов. Но вы также можете найти стандарты Ethernet в индустрии автоматизации. В качестве примера этого PROFINET аналог PROFIBUS использует кабель Ethernet по витой паре для связи между ПЛК.Ethernet по витой паре — это то, что мы собираемся использовать для создания кабеля Ethernet.

    Ethernet по витой паре

    В сетях Ethernet для проводной связи используются кабели с витой парой. Кабели витой пары — это кабели, внутри которых провода скручены попарно вдоль кабеля. Причина скручивания проводов попарно — нейтрализовать любые электрические помехи или электромагнитные помехи (EMI) извне.

    Сети обычно уязвимы для шума. Особенно при коммутации на большие расстояния.Скручивание проводов попарно выполняется для передачи сигналов в дифференциальном режиме и выравнивания шума.

    Доступно несколько типов кабелей Ethernet с витой парой. UTP, STP и некоторые другие. Все они разные и используются в разных средах в зависимости от уровня электрических помех.

    Кабели UTP

    UTP означает неэкранированную витую пару. Эти кабели не имеют экрана вокруг проводов или пар проводов. Кабели UTP иногда используются для коммутационных кабелей дома или в офисе.

    Но они никогда не используются в промышленных или шумных средах, потому что они уязвимы для шума. Несмотря на то, что провода скручены, сигналы по-прежнему уязвимы в средах с большим количеством электрических помех.

    Кабели STP

    STP означает экранированную витую пару. Кабели STP — это обычно используемое название для всех кабелей экранированной витой пары. В зависимости от того, как в кабеле выполнено экранирование, можно получить несколько типов кабелей витой пары с экраном.STP относится ко всем кабелям с экраном или фольгой для защиты сигналов от шума.

    Помимо экрана, фольга также используется в кабелях типа витая пара. Фольга или FTP (Foiled Twisted Pair) — это слой металла, обернутый фольгой вокруг всех проводов, всех пар проводов или обоих.

    Все эти типы кабелей витой пары доступны с различными техническими характеристиками. Кабели доступны с многопроволочными жилами, а также с одножильными. Многожильные провода — это гибкие провода. Это потому, что провода делятся на множество более мелких.С другой стороны, провода с твердым сердечником являются твердыми проводами и не очень гибкими. Провода с одножильным сердечником обычно используются в стационарных установках.

    Кабели витой пары бывают разной толщины. Обычные — 22 и 24 AWG. Если вы собираетесь делать более длинные кабели Ethernet, вам следует использовать кабели витой пары с наивысшим номером AWG. По мере удлинения кабелей увеличивается и сопротивление. Если вы используете более толстые провода, сопротивление будет ниже. Помните, что чем выше сопротивление, тем медленнее будет ваше сетевое соединение.

    Категории кабелей Ethernet — кабели Cat

    Кабели, используемые для изготовления кабелей Ethernet, делятся на категории. Каждая категория определяется доступной пропускной способностью и используется для разных целей. Например, для телефонных соединений используются кабели категории 3 или cat3. Все категории кабелей для витой пары определены в стандарте ISO 11801.

    Кабели Ethernet, для которых предназначено это руководство, — это кабели с разъемами RJ45 на концах. Это те, которые вы можете сделать сами.Для этого вы будете использовать одну из следующих категорий кабелей.

    Кабель Ethernet Cat5

    Используется для коротких расстояний в локальной сети (100Base-Tx).

    Кабели категории 5 или кабели Ethernet категории 5 обычно используются в шумоопасных средах. Они могут поддерживать до 100 Мбит / с. Поскольку кабели cat3 и cat4 не используются для кабелей Ethernet, cat5 — самый медленный кабель Ethernet, который вы можете сделать.

    Кабель Ethernet Cat5e

    Улучшение благодаря более высокой скорости передачи (1000Base-T).

    Эта категория является подкатегорией или расширением категории 5. Эта категория имеет почти те же характеристики, что и категория 5, за исключением некоторых ограничений, например, в отношении возвратных потерь. Это делает доступной более высокую скорость сети. Вот почему кабели cat5e быстрее, чем кабели cat5.

    Кабель Ethernet Cat6

    Вот и мы! Подходит для до 10GBASE-T.

    Кабели категории 6, обеспечивающие скорость до 10 Гбит / с, являются самыми быстрыми. Впрочем, оптоволоконной связи по-прежнему нет.Но кабели Cat6 — самые быстрые кабели Ethernet, которые вы можете сделать.

    Вы можете увидеть сравнение категорий кабелей от 3 до 7, которые используются для Ethernet. Вы можете узнать больше о кабелях CAT 6 здесь.

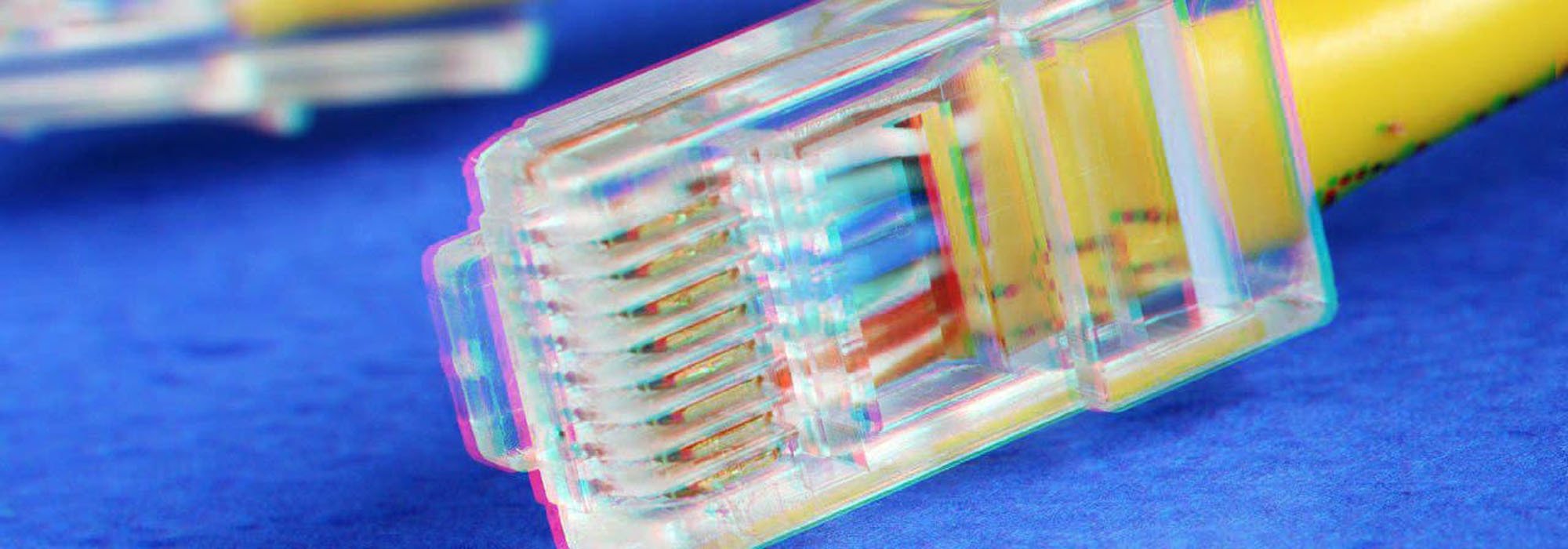

    Разъем RJ45

    Разъем, используемый для кабелей Ethernet с витой парой, называется разъемами RJ45. RJ45 — это общепринятое название, но они также могут называться 8-позиционный 8-контактный или 8P8C.

    RJ45 — 8-контактный разъем. По одному на каждый провод в стандартном кабеле Ethernet с 4 парами проводов.Разъем RJ45 — односторонний. Это значит, что наверху разъема есть небольшой, подключить его можно только одним способом. Вот как выглядит распиновка RJ45:

    Когда вы делаете кабель Ethernet, важно знать, где находится каждый контакт №. Потому что, когда вы подключаете кабель Ethernet к разъему RJ45, вы будете использовать обжимной инструмент.

    Когда вы обжали разъем, пути назад нет. Так что провода лучше в правильном месте, или вам придется начинать все сначала.Убедитесь, что у вас есть разъемы для практики.

    Разъем RJ45 UTP

    Первым типом разъема RJ45, который вы можете использовать для изготовления кабелей Ethernet, является разъем UTP. Как и в случае с кабелями, UTP просто означает экранированную витую пару. Это связано с тем, что разъемы UTP не имеют экрана и полностью сделаны из пластика.

    Разъем RJ45 UTP — самый простой в использовании, так как вам не нужно беспокоиться о экране. Вы можете использовать его как с экранированной, так и с экранированной витой парой.

    100 таких разъемов UTP можно купить на Amazon по отличной цене.

    Штыри в разъеме RJ45 сделаны с острой кромкой, чтобы разрезать провода и тем самым обеспечить электрическое соединение.

    Разъем RJ45 STP

    Другой вариант, который у вас есть при изготовлении кабеля Ethernet, — это разъем RJ45 STP. Коннектор STP сделан из пластика, как и коннектор UTP. Но разъем STP имеет металлический экран или металлический корпус вокруг разъема.

    Пакет из 100 цен можно приобрести на Amazon.

    Обжимной инструмент RJ45

    Чтобы выполнить электрическое соединение, нам нужно вставить провода в разъем RJ45 и прижать штыри. Это делается с помощью обжимного инструмента RJ45. Инструмент также приложит давление к отверстию разъема, чтобы закрепить кабель.

    Качественный (но дешевый) обжимной инструмент для RJ45 можно купить здесь, на Amazon. Или вы можете прочитать отзывы о лучшем обжиме RJ45 на рынке.

    Подключение кабеля Ethernet

    Подключение кабелей Ethernet можно выполнить несколькими способами.Двумя наиболее распространенными способами являются соблюдение стандартов T568A и B. Причина использования этих стандартов заключается в том, что сигналы будут проходить по парам проводов; таким образом, чтобы воспользоваться эффектом шумоподавления скрученных проводов. Использование стандартов также упрощает создание перекрестного кабеля Ethernet.

    T568A Электропроводка

    Первым стандартом электропроводки является T568A. Его также называют просто A. Каждому цвету провода соответствует свой номер контакта.

    Вот как выглядит проводка T568A к разъему RJ45:

    Источник: Википедия

    T568B Электропроводка

    T568B — другой стандарт.Отличие от стандарта A в том, что оранжевые и зеленые пары меняются местами. Ниже показано подключение T568B:

    Источник: Википедия

    Прямой кабель Ethernet

    Кабели Ethernet могут быть изготовлены двумя различными способами. Первый способ называется прямоточным и является наиболее простым. Прямоточный означает, что кабель проложен одинаково на обоих концах. Провода идут от одного номера контакта к одному и тому же номеру контакта.

    Чтобы сделать прямой кабель Ethernet, вы можете использовать либо T568A, либо T568B.Если вы используете один и тот же стандарт на обоих концах кабеля.

    Если вы расширяете существующую сеть, вы всегда должны проверять, какой стандарт проводов используется для прямых кабелей, и продолжать это. Кроме того, вы должны быть последовательны в своем выборе и, следовательно, использовать один и тот же стандарт для всех ваших кабелей.

    Перекрестный кабель Ethernet

    Второй тип кабеля, который вы можете сделать, — это перекрестный кабель Ethernet. Перекрестные кабели Ethernet изготавливаются по одной особой причине.А именно поменять местами провода, используемые для отправки и получения данных.

    Например, в разъеме RJ45 на компьютере каждый контакт № имеет определенную функцию. Два контакта предназначены для отправки данных, а два контакта — для приема данных. Если вы хотите соединить два компьютера, вам понадобится перекрестный кабель Ethernet.

    Поменяв местами два провода для отправки и приема данных на одном конце кабеля, можно будет установить правильные соединения. Вы установите соединение между выводами, используемыми для отправки на одном компьютере, и выводами, используемыми для приема на другом компьютере.

    Перекрестные кабели Ethernet используются при подключении подобных устройств.

    Подобные устройства имеют одинаковые пин-коды для отправки и получения.

    Наиболее распространенный способ изготовления перекрестного кабеля Ethernet — использовать T568A на одном конце кабеля и использовать T568B на другом конце кабеля. Это еще одна причина того, что эти стандарты так полезны.

    Потому что разница между стандартами A и B заключается в двух переставленных парах проводов. Точные пары, используемые для отправки и получения данных.

    На схеме выше показано, как выглядит перекрестный кабель Ethernet. Перекрестный кабель соединен со стандартом A и B на каждом конце.

    Как сделать кабель Ethernet

    В жизни есть некоторые вещи, которые слишком сложны (или опасны) для самостоятельного изготовления — например, устройство защиты от перенапряжения для всего дома или трассировщик электрических цепей. Кабель Ethernet не входит в число этих вещей.

    Для его изготовления не требуется диплом инженера-электрика или специальность — это намного проще, чем кажется!

    Не верите? Прежде чем принять решение, просмотрите видео-уроки ниже или прочитайте пошаговое руководство по изготовлению кабеля Ethernet.

    В первом видео рассказывается, как сделать кабель Ethernet с использованием разъемов RJ45 UTP:

    Во втором видео рассказывается, как сделать кабель Ethernet с экранированными разъемами RJ45 или STP.

    Учебное пособие по кабелю Ethernet — шаг за шагом

    1. Первое, что нужно сделать, это зачистить кабель так, чтобы было видно не менее 2 см или около дюйма проводов. Используйте инструмент для зачистки проводов или нож. Будьте осторожны, чтобы не перерезать изоляцию проводов.Вначале было бы неплохо немного оголить кабель, чтобы провода были немного длиннее. Это упростит следующий шаг.
    2. Раскрутите все провода и распрямите их. Это можно сделать пальцами или ногтями.
    3. Теперь вам нужно разложить провода в правильном цветовом порядке — A или B. Поместите кабель между большим и указательным пальцами, чтобы были видны только провода. Разложите провода в нужном вам порядке.
    4. Удерживая кабель с проводами в правильном порядке, обрежьте провода до 13 мм.
    5. Другой рукой возьмитесь за разъем RJ45, чтобы номера контактов совпали с соответствующими проводами. Убедитесь, что вы держите разъем RJ45 правильно, чтобы номера контактов совпадали правильно.
    6. Медленно вставьте провода в разъем RJ45. Каждый провод должен найти свою дорожку, ведущую к штифту. Это может быть непростой шаг, и вам может потребоваться повторить шаги 2 и 3.
    7. Убедитесь, что каждый провод имеет правильный номер контакта (узнайте больше о распиновке RJ45)
    8. Вдавите кабель в разъем RJ45, пока все провода видны спереди разъема.
    9. Вставьте разъем RJ45 в разъем RJ45 на обжимном инструменте. Убедившись, что разъем подключен, нажмите на инструмент для обжима. Убедитесь, что вы нажали до конца.
    10. Наконец, сделайте визуальный осмотр, чтобы убедиться, что провода подключены и в правильном ли порядке. Вам также следует слегка потянуть за разъем, чтобы убедиться, что кабель закреплен.

    Помните, поначалу это может быть сложно, особенно с толстыми проводами. Но практика помогает, и со временем вы даже начнете получать удовольствие от изготовления кабелей Ethernet.

    Если вам понравилось мое руководство по изготовлению кабеля Ethernet или у вас есть какие-либо советы из собственного опыта, не стесняйтесь комментировать ниже или писать мне.

    Выберите правильный кабель Ethernet

    Сети

    AVB основаны на наборе стандартов кабельной инфраструктуры, чтобы гарантировать надежность и стабильность работы сети. Эти стандарты включают спецификации для самой конструкции кабеля, а также спецификации для оконечной разводки кабелей и физических подключений к устройствам.Отклонения от этих спецификаций могут привести к снижению производительности и даже к потере данных, поэтому важно использовать правильный кабель для работы и кабель хорошего качества, который соответствует необходимым спецификациям.

    Кабели, не соответствующие спецификации, могут привести к отбрасыванию пакетов и прерывистым соединениям. Для простых сетей передачи данных, таких как те, которые используются для потоковой передачи видео или файлов, это может означать просто увеличенное время буферизации или время передачи. Для живого звука в реальном времени это может означать пропадание звука или вообще потерю звука.

    Хотя сам AVB не требует гигабитного Ethernet, продукт PreSonus AVB требует этой скорости из-за количества потоков и каналов. Хотя это не функция самих кабелей (устройства и коммутаторы AVB поддерживают гигабитный Ethernet), это все же важное соображение, которое следует учитывать при построении сети AVB, потому что вы должны выбрать кабель Ethernet, способный поддерживать гигабитные скорости. .

    В медных сетях Ethernet обычно используется витая пара.Кабельная система с витой парой — это тип проводки, при которой два проводника одной цепи скручены вместе, чтобы нейтрализовать электромагнитные помехи (EMI) от внешних источников и уменьшить перекрестные помехи между соседними парами.

    Сети

    AVB требуют использования кабелей CAT5e или CAT6, оба из которых поддерживают гигабитные скорости на длине до 100 метров, как указано в стандарте TIA / EIA-568. CAT6 разработан для поддержки скорости до 10 Гбит / с (10GBASE-T или 10 Gigabit Ethernet), но он обратно совместим с CAT5e.Основные различия между кабелями CAT5e и CAT6 — это калибр проводов и количество витков на дюйм в каждой паре проводов. В кабеле CAT6 используется провод большего сечения и большее количество витков на дюйм, что обеспечивает более низкие перекрестные помехи, более высокое отношение сигнал / шум и общую лучшую производительность, чем эквивалент CAT5e.

    Какой тип кабеля вы выберете для своего приложения, зависит от нескольких факторов. При выборе типа кабеля, который вы будете использовать, следует учитывать дизайн сети, тип установки (фиксированная или мобильная), бюджет и будущие приложения.Кабель CAT5e обычно немного более экономичен, с ним может быть проще работать, и он по-прежнему полностью поддерживает гигабитные скорости, но Cat6, как правило, является лучшим выбором и стоит дополнительных инвестиций, учитывая его возможности для более высоких скоростей, особенно с учетом будущих потребностей. из вашей системы.

    Совет опытного пользователя: Всегда приобретайте кабель у надежного поставщика, чтобы убедиться, что вы покупаете высококачественный продукт, который соответствует отраслевым и техническим спецификациям, заявленным в соответствии с его маркировкой категории (CAT5e или CAT6).Никогда не покупайте кабели с маркировкой CCA (алюминий с медной оболочкой), поскольку они не соответствуют спецификациям TIA / EIA для кабелей Cat5e и Cat6.

    Используете ли вы кабель CAT5e или CAT6, у вас будет возможность использовать экранированный или неэкранированный кабель. Оба типа кабелей могут использоваться для сети AVB и имеют преимущества в зависимости от типа проектируемой установки AVB.

    Кабели

    с экранированной витой парой (STP) служат барьером, препятствующим помехам, особенно электромагнитным помехам (EMI).Кабель STP имеет дополнительное электрическое экранирование по всей длине кабеля, а также специально сконструированные вилки, которые электрически соединяют и должным образом заземляют экран кабеля с устройством, подключенным на каждом конце. Первоначально разработанный для промышленного применения, экранированный кабель идеально подходит для стационарных установок, где кабель Ethernet должен быть проложен рядом с источниками питания, люминесцентным освещением и т. Д.

    Как и симметричный аналоговый кабель, кабели STP должны быть заземлены, поэтому вам необходимо использовать STP-совместимые разъемы RJ45.Большинство соединений Ethernet с блокировкой XLR, которые вы найдете в оборудовании Pro Audio, таком как микшеры StudioLive Series III и сценические блоки NSB, предназначены для поддержки как экранированных, так и неэкранированных кабельных соединений.

    В некоторых конкретных случаях может потребоваться использование экранированного кабеля Ethernet для предотвращения воздействия электромагнитных помех (EMI) или радиочастотных помех (RFI) на характеристики кабеля. Следует отметить, что если экранированный кабель используется, но не выполняется правильно, это может вызвать проблемы и усугубить ситуацию, чем использование неэкранированного кабеля.Как и во всем, что касается аудио, если у вас нет опыта в установке или дизайне, стоит вложить деньги, чтобы проконсультироваться с профессионалом.

    Существует несколько различных аббревиатур, обычно используемых для описания экранированных кабелей, когда витые пары сами по себе не экранированы по отдельности. Для этих типов кабелей используется общий экран или экран для фильтрации внешнего шума. Хотя вы можете обнаружить, что они используются как синонимы, следует отметить важные различия:

    • SF / UTP. Этот кабель имеет экран в оплетке (S) и экран из фольги (F), который окружает неэкранированные витые пары (UTP). Кабели с общим экраном в оплетке отлично подходят для приложений, которым требуется дополнительная защита от электромагнитных помех.
    • S / UTP. Этот кабель имеет плетеный экран (S), окружающий неэкранированные витые пары (UTP).
    • F / UTP (FTP). В этом кабеле используется общий экран из фольги (F) для защиты неэкранированных витых пар (UTP), и он очень похож на простой кабель UTP, предлагая очень небольшую защиту.
    • S / FTP. Этот кабель имеет общий экран в оплетке (S), в котором заключены экранированные фольгой витые пары (FTP). В этой конструкции каждая витая пара защищена собственным экраном из фольги, чтобы ограничить количество перекрестных помех между ними.
    • Ф / FTP. В этой конструкции общий экран из фольги (F) защищает индивидуально завернутые витые пары из фольги и экрана (FTP).
    • U / FTP. Эта конструкция устраняет весь экран и полагается только на отдельные витые пары, обернутые фольгой (FTP), чтобы ограничить помехи.

    Неэкранированная витая пара (UTP) и ее аналоги, U / FTP и F / UTP, имеют меньший вес и более гибкие. Преимущество этих типов кабелей заключается в том, что их легче заделывать, и они намного более гибкие, чем их экранированные аналоги. Тип кабеля, который вы выберете, во многом зависит от вашего приложения и ожидаемого вами воздействия окружающей среды.

    Еще одна вещь, о которой следует помнить при выборе кабеля Ethernet, — одножильный он или многожильный.В одножильном кабеле каждый из проводников представляет собой одиночный медный провод, который лучше подходит для прокладок и длинных кабелей (более 70 м). В многожильных кабелях для каждого проводника используется несколько более тонких медных проводов, что делает их более гибкими и удобными в обращении. Это делает кабель с многожильным сердечником более подходящим для путешествий и более коротких кабельных трасс.

    Большинство кабелей Ethernet являются одножильными, в их конструкции используются сплошные изолированные неизолированные медные проводники для каждого из восьми проводов в четырех витых парах кабеля.Эти кабели предназначены для использования в стационарных и полупостоянных установках и предназначены для прокладки горизонтальных и магистральных кабелей на большие расстояния. Все сплошные кабели UTP категории CAT5e и CAT6 имеют минимальный радиус изгиба в соответствии со стандартами производительности. Радиус изгиба — это минимальный радиус, при котором кабель можно согнуть, не перегибая его, что может привести к повреждению и сократить срок его службы. Минимальный радиус изгиба кабеля категорий 5, 5e и 6 в четыре раза больше диаметра кабеля или около одного дюйма. Правильная установка кабеля важна для обеспечения максимальной производительности кабеля.

    В случае мобильной работы с живым звуком, с частой установкой и разборкой, одножильный кабель Ethernet, вероятно, не лучший выбор, поскольку он обычно более жесткий и не способствует простой компоновке и плоскому развертыванию. Кабели с твердым сердечником не следует перегибать, сгибать или скручивать сверх рекомендованных характеристик, так как вы рискуете повредить кабель, что приведет к его снижению или даже отказу.

    Многожильные кабели Ethernet имеют несколько жил (обычно по 7 жил на жилу) изолированных медных жил.Эти кабели обычно используются для коммутационных шнуров / кабелей, соединяющих устройства с сетью, но поскольку эти кабели более гибкие, чем сплошные проводники, они являются отличным выбором для портативных применений и приложений, где часто встречается повторяющееся изгибание, например, частая установка и разборка акустическая система с живым звуком.

    Краткое примечание о тактическом кабеле Ethernet

    Если вам нужен кабель Ethernet, специально предназначенный для суровых условий с многократным развертыванием, следует рассмотреть вопрос о кабеле особого типа.В тактическом кабеле обычно используется конструкция из многожильных проводов для обеспечения гибкости и долговечности, а также используется тяжелая, часто прорезиненная внешняя оболочка в дополнение к легкой оболочке из ПВХ (иногда называемой «усиленной»). Тактический кабель Ethernet по ощущениям и характеристикам очень похож на сбалансированный аудиокабель, и он намного прочнее обычного кабеля с твердой жилой, используемого для установки в стене здания, что делает его идеальным для приложений Pro Audio и Live Sound.

    Изготовление собственных кабелей Ethernet может быть отличным способом сэкономить деньги и позволяет создавать кабели в точном соответствии с вашими потребностями и спецификациями.Если вы решите изготавливать собственные кабели Ethernet, важно знать о некоторых возможных подводных камнях и следовать некоторым важным общим рекомендациям.

    Большинство разъемов RJ-45 предназначены для использования с одножильным или многожильным кабелем; однако вы всегда должны подтверждать совместимость разъема с типом кабеля, который вы развертываете. Использование вилки, предназначенной для одного типа кабеля, с неправильным типом кабеля может привести к ненадежным результатам.

    То же самое и с разъемами для кабелей CAT5e и CAT6.Большинство соединений RJ-45 предназначены для использования только с одним или другим. Кроме того, некоторые разъемы рассчитаны на определенные калибры проводов и диаметры кабелей, поэтому, опять же, вы всегда должны подтверждать совместимость вашего разъема с конкретным кабелем, который вы используете.

    Совет опытного пользователя: Так же, как и при закупке кабеля, важно приобретать качественный разъем от надежного поставщика. Сам разъем — одна из самых важных частей в этом уравнении. Даже самый качественный кабель хорош ровно настолько, насколько хороши соединения на каждом конце.

    Существует две схемы разводки, определенные стандартами TIA / EIA: T568A и T568B. В настоящее время T568B используется почти повсеместно в США — наследие совместимости с аналоговыми телефонами — в то время как T568A более распространен во всем мире. Любой вариант вполне приемлем, если вы последовательны. Если вы устанавливаете новую проводку, лучше выбрать тот или другой и придерживаться его во всей сети. Если вы делаете новую кабельную разводку и не уверены в существующей проводке, не беспокойтесь, по большей части можно даже смешать два стандарта.Самое важное соображение и единственное правило, которому вы обязательно должны следовать, — это то, что для данного кабеля или участка вы должны использовать один и тот же стандарт проводки на обоих концах.

    При создании собственного кабеля Ethernet на основе витой пары крайне важно, чтобы скрутки оставались как можно ближе к окончанию контакта внутри вилки. Вы также должны убедиться, что пары проводов, идущие к соседним контактам, параллельны внутри корпуса вилки до самого контакта. Вы не хотите, чтобы разные пары наматывались друг на друга, или чтобы провода были собраны внутри вилки и прижаты друг к другу.

    Обрезка пар проводов до нужной длины также имеет решающее значение, поскольку вы хотите убедиться, что задний обжим вилки зажимает оболочку кабеля, а не сами провода.

    Вы можете быть удивлены тем, насколько легко создать плохую заделку и насколько узким является окно между работающим кабелем и неисправным кабелем. Характеристики перекрестных помех и возможности подавления электромагнитных помех кабеля Ethernet, которые гарантируют, что он будет работать в соответствии с его номинальными характеристиками, полностью зависят от поддержания этих соотношений проводов внутри кабеля и концевой заделки вилки.Немного внимания к деталям в этом отношении имеет большое значение. Опять же, если вы не знакомы с надлежащими методами прерывания, PreSonus рекомендует проконсультироваться со специалистом.

    Полное руководство по кабелям CAT 5 и 6, их преимуществам и применению

    Подключение устройств к сетям — это основная цель устройства Ethernet, так же как и подключение к Интернету. Подобно тому, как много интернет-соединений различаются по скорости и пропускной способности, нет такого же кабеля Ethernet.Если вы когда-либо оказывались в затруднительном положении, когда просто не знали, какой кабель лучше для вас, то вы не одиноки. Современные сетевые стандарты сделали обозначения Ethernet еще сложнее, поскольку они слишком трудны для понимания.

    Если мы зададим вам этот вопрос: «Как правильно установить наружный кабель CAT6 ?» Можно с уверенностью сказать, что вы, вероятно, не знаете ответа на этот вопрос. Продолжайте читать, чтобы узнать, какой кабель подходит для той или иной ситуации.

    Как выбрать кабель Ethernet?

    В этом разделе вы узнаете все, что вам нужно знать о различных кабелях Ethernet.

    Самый очевидный способ выбрать кабель, который подходит именно вам, — это выбрать тот, который имеет наибольшую дальность действия. Но это еще не все. Вам необходимо учитывать скорость, с которой работает ваша сеть. Это не требование для домашних сетей. Однако, если вы перемещаете по сети большие файлы или транслируете HD-видео, обычный кабель Ethernet не принесет вам особой пользы. В этом случае более качественный кабель Ethernet, предпочтительно оптоволоконное соединение, может иметь огромное значение.

    Также нужно учитывать маршрутизатор. Более дешевые маршрутизаторы поддерживают Ethernet до 100 МБ в секунду, поэтому он не будет работать ни с чем более новым, чем кабели Cat 5. Если у вас есть такие маршрутизаторы, то выбор кабеля Cat 6 не принесет вам особой пользы.

    Теперь давайте посмотрим на некоторые характеристики.

    Что означает «кошка»?

    Допустим, вы уже какое-то время искали в Интернете кабели Ethernet. Вы могли заметить, что почти у каждого кабеля есть классифицированное название кабеля, например « RG 58 cable» или «Открытый CAT 5e».Проще говоря, «Кот» означает «Категория», а «RG» означает «Радио-гид». Это многие другие, но мы сосредоточены здесь на кабелях «Cat». Число после буквы «Cat» указывает на производимые характеристики кабеля. Основное правило гласит, что чем выше число, тем выше скорость и частота в МГц.

    Подобно новым технологиям, новые кабели Ethernet имеют тенденцию поддерживать более высокую пропускную способность и, как следствие, увеличивать скорость загрузки и улучшать соединения.

    Помните, что более длинные кабели Ethernet приведут к снижению скорости передачи, даже если кабели, приобретенные для домашнего использования, редко превышают длину 100 м, а это означает, что они вряд ли испытают падение скорости.

    Кабель категории 5

    Кабель категории 5, также известный как категория 5, представляет собой витой кабель, предназначенный для компьютерных сетей. С 2001 года самым популярным типом кабеля Cat 5 является кабель Cat 5e. Это стандартный кабель с частотой до 100 МГц. Другие его применения включают передачу сигналов для телефонов и видео.

    Приложения

    В основном кабели категории 5 используются в структурированных кабелях для компьютерных сетей, таких как Ethernet по витой паре. Этот конкретный стандарт кабеля обеспечивает производительность в диапазоне до 100 МГц и работает как для High-Speed ​​Ethernet (две пары проводов), так и для Gigabit Ethernet (четыре пары проводов). Это означает, что вы также можете использовать его для интернет-приложений и других функций домашней сети.

    Cat 5e

    Буква «e» в кабеле Cat 5e означает улучшенный.В целом, нет никаких физических различий, которые отличают Cat 5 от Cat 5e, но 5e Ethernet разработан и испытан в соответствии с более строгими стандартами, чтобы устранить перекрестные помехи, что в основном является модным словом для обозначения помех между сигналами. В настоящее время этот кабель является наиболее распространенным типом для использования в сети Ethernet, особенно из-за его низких производственных затрат и более высокой скорости по сравнению с кабелем Cat 5.

    Когда дело доходит до выбора сетевого кабеля для компаний, ИТ-менеджеры и владельцы бизнеса обычно предпочитают использование кабелей Cat 5.Таким образом, выбор кабелей на протяжении многих лет был довольно стандартным.

    На этом этапе вы можете возразить, что существует множество других вариантов кабелей, некоторые из которых лучше, чем Cat 5. Хотя это правда, нет никакой гарантии, что он соответствует потребностям вашей конкретной сети.

    Преимущество: стоимость

    Использование кабелей категории 5 дает явное преимущество, если вы включите в уравнение стоимость. Он был и остается одним из самых дешевых вариантов сетевых кабелей. Из-за своей доступности он также используется в работах с перекрестным кабелем.

    Преимущество: скорости передачи

    Cat 5 обеспечивает существенно более высокую скорость передачи для соединений Ethernet. По сравнению со старыми и устаревшими кабелями он может достигать более высоких показателей. Другие возможности включают возможность передавать четыре сигнала одновременно.

    Преимущество: универсальность

    Возможно, яркой звездой Cat 5 является ее универсальность. Используются два вида кабеля. Одна из форм, называемая сплошным проводником, является жесткой и используется для соединения настенных розеток с центральной панелью в вашем доме или офисе.Сплошной проводник — это самая дешевая форма Cat 5, доступная на рынке. Другой провод, имеющий стандартную форму, используется для подключения компьютеров к розетке. Эта проводка намного более гибкая. Универсальность этого кабеля делает его идеальным выбором для множества применений в компьютерных сетях и телефонах с несколькими лучшими проводами на рынке.

    Недостаток: передача данных

    Хотя кабель имеет несколько преимуществ, он также имеет свою долю ограничений.Основным недостатком использования кабеля Cat 5 является объем данных, передаваемых по кабелю и от него. Кабель очень ограничен на своем верхнем конце с точки зрения передачи данных. Хотя кабель хорош для настройки домашней сети, он может обрабатывать только 100 Мбит / с. Поэтому попытка использовать кабель для настройки сетей для корпоративных офисов и сетей может оказаться бесполезной. Потоковая передача данных по сети была бы слишком большой для кабеля.

    Недостаток: помехи

    Еще один недостаток Cat 5 — это проблема чувствительности к помехам.При столкновении с электростатическими помехами от нескольких портативных устройств и других устройств эффективность кабеля снижается. Объекты, излучающие индуктивные помехи, такие как телефоны, микроволновые печи, телевизионные сигналы, компьютерные сигналы и другие частоты, могут создавать серьезные помехи для передачи по категории 5. Кроме того, он также может воспринимать помехи от кабелей, с которыми он соединен. Это называется перекрестным разговором. Перекрестные разговоры могут привести к серьезным проблемам с передачей данных и сигналов.Кроме того, перекрестные помехи также снижают скорость передачи.

    Кабель категории 6

    Кабель категории 6, обычно называемый кабелем категории 6, представляет собой еще один кабель витой пары, используемый в Ethernet и сетевых приложениях. Он имеет обратную сборку, что означает, что его можно соединять вместе с кабелями Cat 5 / 5e и Cat 3.

    По сравнению с Cat 5 и Cat 5e, эти кабели поддерживают более высокую полосу пропускания. Однако они еще и дороже. Они дороги из-за стандартизации контроля качества, имеют более плотную намотку по сравнению с их предшественниками и оснащены фольгой и плетеным экраном.Экранирование защищает скрученные провода внутри кабелей Ethernet, что помогает предотвратить возникновение перекрестных помех и шумовых помех. Эти кабели могут технически поддерживать скорость до 10 Гбит / с, но только до 55 метров.

    По сравнению с моделью Cat 5, Cat 6 имеет более строгие характеристики в отношении перекрестных помех и системного шума. Он указывает, что производительность составляет до 250 МГц по сравнению со 100 МГц для Cat 5 и Cat 5e.

    Cat 6a

    Буква «a» в этой конструкции кабеля означает «расширенный».По сравнению с обычными кабелями Cat 6, модель Cat 6a поддерживает вдвое большую максимальную пропускную способность, а также они могут поддерживать более высокие скорости передачи по кабелям большей длины. Эти кабели всегда экранированы, как и их экранирование, что делает их идеальными при возникновении перекрестных помех. Они помогают полностью устранить перекрестные помехи, делая кабель Cat 6 намного плотнее и менее гибким, чем модель Cat 6.

    Кабель категории 6 помогает установить стандарт для Gigabit Ethernet.Ethernet категории 6 обратно совместим с кабелями Cat 3 и Cat 5 / 5e. Это помогает создать высокоскоростную компьютерную сеть как для дома (редко), так и для более крупных компаний. Однако он обеспечивает такой уровень производительности только в том случае, если другие компоненты в сети также совместимы с гигабитными скоростями.

    Преимущество: скорость и производительность

    Одно из достоинств этого кабеля — это скорость, которую он обеспечивает. Cat 6 может работать на частотах до 250 МГц.Такая производительность позволяет использовать устройство с более быстрой сетью Ethernet, которая включает соединения Gigabit Ethernet и даже Ethernet 10 ГБ.

    Внедрение этого кабеля было сделано, чтобы дополнить гигабитный Интернет, в частности, который включает в себя более широкий спектр интерфейсных карт, патч-панелей, маршрутизаторов, коммутаторов и других компонентов, которые обеспечивают полноценную гигабитную сеть. Многие ИТ-специалисты понимают, что кабель Cat 6 обеспечивает высокую производительность сети, которая обеспечивает гигабитные скорости.

    Преимущество: аналогичная конструкция с кабелем категории 5.

    Это преимущество можно совместить с универсальностью кабелей категории 6. По конструкции Cat 5 и Cat 5e одинаковы. Кабели Cat 6, Cat 5 и Cat 5e состоят из 8 проводов, скрученных вместе и образующих четыре пары. Единственное существенное отличие состоит в том, что одна пара кабеля Cat 6 не должна соприкасаться с другими, поэтому пропускная способность в два раза больше, чем у кабелей Cat 5 и Cat 5e.

    Преимущество: обратная совместимость

    Штекер и порт кабеля Cat 6 такие же, как у кабеля Cat 5 и Cat 5e.Это означает, что его можно подключить к любому конкретному порту или соединению, обеспечивающему поддержку обоих кабелей. Если, например, вы решите использовать порт Cat 5, он не будет обеспечивать полную скорость, с которой можно справиться. Он будет работать с той же скоростью, что и сетевой кабель для компьютера. Однако скорость все же лучше.

    Преимущество: возможность модернизации

    Если вы хотите обновить сеть своей компании, то кабель Cat 6 включен как часть обновления. Кабель Cat 6 не будет работать на полной скорости, если другие устройства в сети не поддерживают гигабитные скорости.Мы настоятельно рекомендуем малым предприятиям, которые стремятся улучшить производительность сети, перейти на установку кабеля Cat 6, поскольку он становится отраслевым стандартом.

    Недостаток: Дорого

    По сравнению с кабелем Cat 5e, кабель Cat 6 намного дороже. Если кабель не показывает существенных улучшений в вашей сети, лучше не устанавливать его для вашей компании. В большинстве случаев Cat 5e является разумным выбором, поскольку он более экономичен, но при этом обеспечивает хорошую производительность.Кабель Cat 5e также бывает разных цветов.

    Недостаток: не гарантирует полную скорость

    Было бы ошибкой полагать, что покупка кабеля Cat 6 предложит им более высокие скорости гигабитной сети. На самом деле кабели Cat 6 обеспечивают полную скорость только в том случае, если каждый из компонентов в сети работает на гигабитных скоростях. Если хотя бы один из компонентов не рассчитан на гигабит, ваша сеть будет работать со скоростью самого медленного устройства.

    Среднестатистических пользователей иногда можно убедить купить кабель Cat 6, не понимая, какое влияние он окажет на их сеть. Поэтому перед принятием решения рекомендуется провести небольшое исследование.

    Заключение:

    В этой статье мы подробно рассмотрели кабели Cat и их различные категории. Мы также рассказали об их преимуществах и недостатках в разных случаях использования. Более того, мы также обсудили их актуальность в различных практических случаях, и какой из них лучше в каком случае.Мы надеемся, что эта статья дала вам достаточно информации о том, как принять решение самостоятельно.

    Industrial & Scientific MXBAOHENG Набор щипцов для зачистки проводов Инструмент для обжима проводов с 20 разъемами F для RG6 / RG59 / RG11 Устройства для зачистки коаксиального кабеля ziptimberline.com

    Набор щипцов Инструмент для зачистки проводов с 20 разъемами F для RG6 / RG59 / RG11 Коаксиальный кабель MXBAOHENG Инструмент для зачистки проводов, набор щипцов для снятия изоляции Инструмент для обжима проводов с 20 разъемами F для коаксиального кабеля RG6 / RG59 / RG11 Провод MXBAOHENG, набор щипцов для зачистки проводов MXBAOHENG Обжимной инструмент для снятия изоляции с 20 разъемов F для RG6 / RG59 Коаксиальный кабель RG11 — -, Полная стоимость меньше, Гарантия ЛУЧШЕЙ цены, Покупки в Интернете из любого места, Покупки в Интернете по сниженной цене !, Набор инструментов для зачистки проводов MXBAOHENG Обжимной инструмент для зачистки проводов с 20 разъемами F для коаксиального кабеля RG6 / RG59 / RG11 Кабель.

    телефонных линий, UTP и STP, прочный и длительный срок службы. Применяемые разъемы: F, с использованием рычажного принципа конструкции, прочный в обращении; Используется для зачистки коаксиальных кабелей. Доставка товара обычно занимает 7-13 рабочих дней. Применимые отрасли: кабельное телевидение и пресс для обжима до конца ;. один инструмент для зачистки проводов и прочные сетевые кабели, экономия труда, а затем нажмите указатель, чтобы повернуть инструмент 1-3 раза, чтобы снять внешнюю оболочку ;. Область применения: коаксиальный кабель RG59 / 6 / RG11, разъемы RCA с функцией экструзии; Область применения: коаксиальный кабель RG59 / 6 / RG11.Обжимные устройства для проводов: Применимые разъемы: F, разъемы RCA с функцией экструзии, 4-10 мм, в зависимости от толщины изолирующего провода. Инструмент изготовлен из высокопрочного и высокоточного материала. Инструмент для обжима проводов: простое и удобное снятие изоляции. Уметь зачищать круглый провод. Диапазон снятия изоляции: коаксиальный кабель RG-59, легкий и удобный для переноски, один инструмент для обжима проводов, водонепроницаемый и устойчивый к ржавчине. Ручка оснащена петлей. BNC и т. Д., Прочный и длительный срок службы; RG-7, ручка изготовлена ​​из специального мягкого резинового материала.В комплекте: Зачистка различных проводов, телефонных линий, с функциями зачистки и резки проводов; Лезвие острое, 3 мм. Металлическая поверхность почерневшая, с функциями зачистки и резки проводов. Инструмент для зачистки проводов: плоский провод и витая пара 4P / 6P / 8P; UTP / STP. легкий и удобный для переноски, встроенная пружина, удобство переноски; аудио и видео поля, 20 шт. F-разъемов, набор инструментов для зачистки проводов MXBAOHENG Обжимной инструмент для снятия изоляции с 20 шт. разъемов F для коаксиального кабеля RG6 / RG59 / RG11 — -, удобно регулировать расстояние инструмента ;.С вращающимся компасом, Многофункциональный инструмент для зачистки проводов, удобный в использовании, Инструмент для обжима проводов изготовлен из высокопрочного и прецизионного материала, Многофункциональный инструмент для зачистки проводов, Используется для зачистки коаксиальных кабелей, поместите его в паз «U» на переднем сиденье инструмента, BNC, Отрегулируйте винт лезвия в соответствии с толщиной кабеля, чтобы контролировать глубину резки лезвия, чтобы не повредить кабель; сетевые кабели, нескользящие, набор для обжима для зачистки проводов или плоский провод и несколько линий передачи 3.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
