Обжим кабеля витая пара

Главная » Статьи » Обжим кабеля витая пара

Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

1. бело-зеленый;
2. зеленый;
3. бело-оранжевый;
4. синий;
5. бело-синий;
6. оранжевый;
7. бело-коричневый;
8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

вернуться к меню ↑

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

1. бело-зелёный;
2. зелёный;
3. бело-оранжевый;
4. бело-коричневый;
5. коричневый;
6. оранжевый;
7. синий;
8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

вернуться к меню ↑

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Видео о том как правильно обжимать витую пару в домашних условиях.

geek-nose.com

Как обжать кабель (витую пару) для сети и интернета

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторы RJ 45.

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с, используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую, без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с.

  Бесплатные видеоредакторы для монтажа видео

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

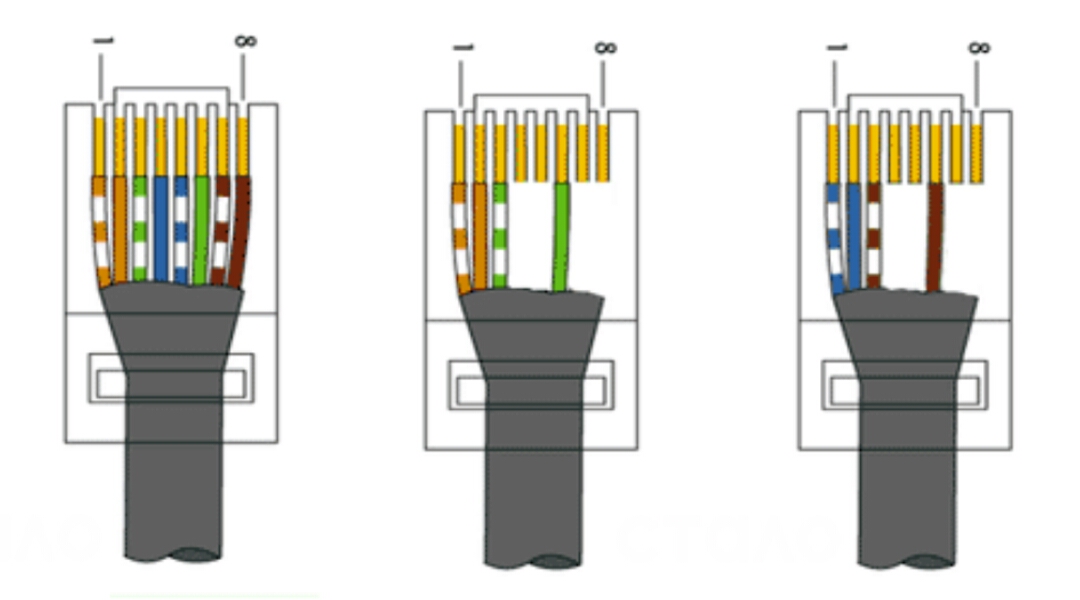

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

  Использование эквалайзера Windows

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно, в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

composs.ru

Как обжать витую пару

Опубликовано: 15.03.2013

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или кримпер):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – стриппер. Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима. Существует два варианта обжима коннектора на кабеле “витая пара”:

• для создания прямого кабеля – используется для соединения компьютера с коммутатором;
• для создания перекрёстного кабеля (называемого кроссовер) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B. Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля (crossover) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля. Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи. 2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:3. Разведите и расплетите проводки:Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, правильно ли вы расположили проводки. 7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.

8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера.

В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

blogsisadmina.ru

Как правильно выполнить обжим витой пары из 8 жил

Обжим витой пары 8 жил — то, с чем чаще всего приходится иметь дело монтажнику сетей. На базе восьмижильного медного кабеля строится большинство современных проводных ЛВС, и умение делать из него патч-корды считают основой основ сетестроительства.

Давайте вспомним, какими стандартами регламентируются правила опрессовки, а также научимся выполнять эту нехитрую операцию своими руками.

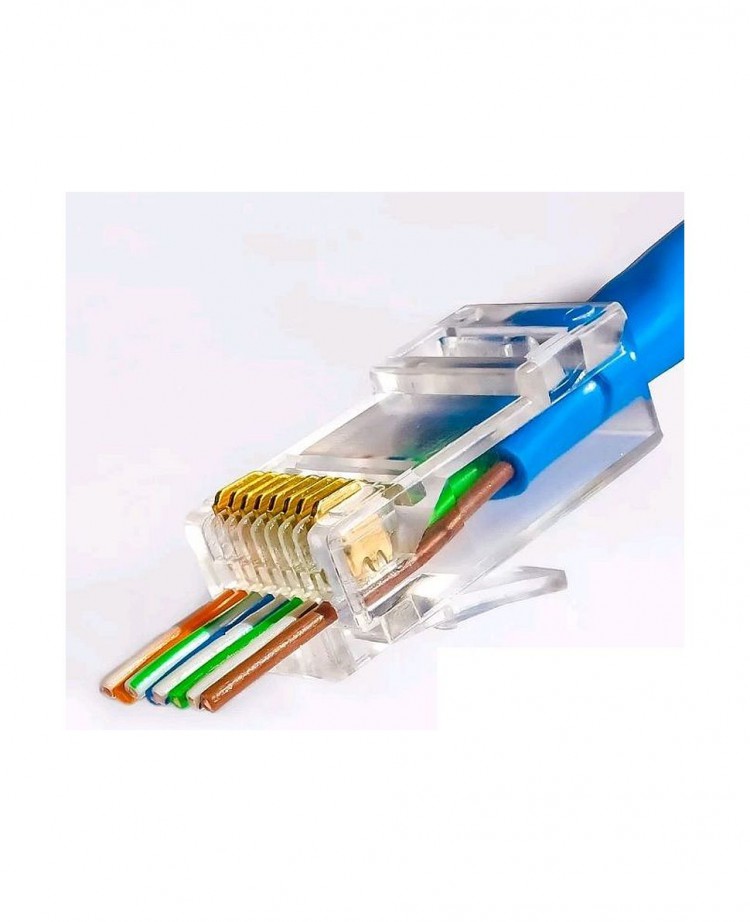

Обжатый коннектор с 8 жильным проводом

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки — прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом — проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном — часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

Для наглядности приведем графические схемы:

Схема опресовки сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними — в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый — с полосатым, однотонный — с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Обжатие по типу Gigabit Crossover предусматривает перекрест всех восьми жил. Здесь меняются местами также голубые и коричневые провода. Способ разработан для скоростных сетей 1000Base-Т и 1000Base-ТХ.

Необходимые инструменты и материалы

Освежив в памяти информацию, как обжать витую пару из 8 жил, вспомним, чем мы будем это делать. Итак, нам понадобится:

• Отрезок медного кабеля длиной до 100 метров.

  Сетевой кабель

• Минимум 2 коннектора RJ45 (на один отрезок).

  Rj45

• Кримпер (обжимные щипцы).
• Нож для удаления изоляции — стриппер (желательно иметь, но можно обойтись без него, а использовать для тех же целей встроенное лезвие кримпера, канцелярский нож или маленькие ножницы).
• Кабельный тестер.

Инструменты для работы с сетевым кабелем

Подготовив всё это, перейдем к практической части темы — непосредственно обжиму витой пары из 8 жил.

Методика опрессовки

1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

   Снимаем изоляцию с кабеля

2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

   Зачищенный кабель UTP

3. Следующий этап — выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее — так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

   Откусываем концы проводков витой пары

4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) — находиться наверху.

   Обжатая витая пара

5. Поместите коннектор в гнездо с маркировкой «8Р» и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв — потяните кабель и разъем в разные стороны.

   На следующем фото показан обжим витой пары 8 жил с помощью специального инструмента — кримпера.

   Надежная опрессовка выдерживает даже значительное усилие. Не забываете делать это всегда, так как плохо присоединенный разъем может оторваться и застрять в гнезде устройства, если шнур неосторожно заденут ногой.

   Опрессовываем кабель

6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек — в кабеле короткое замыкание или провод перекрещен.

   Кабельный тестер

Заключение

Разобравшись, как обжимать витую пару из 8 жил, вам не будет трудно опрессовать четырехжильный сетевой кабель или телефонный шнур из двух, шести и более проводов, ведь там применяется эта же самая методика. Впрочем, об этом мы как раз собирались рассказать в следующих статьях.

comments powered by HyperComments

o-vitoipare.ru

---

Смотрите также

• Проверка кабелей на невозгорание
• Греющий кабель в трубу
• Кабель авббшв 4х70 технические характеристики
• Кабель оптический 8 волокон самонесущий
• Как подключить кабель к антенне
• Сталька для протяжки кабеля
• Натяжной трос для кабеля
• Какой кабель нужен для духового шкафа электрического
• Кабель для проводки в доме
• Труба для проводки кабеля
• Узк устройство закладки кабеля

Инструменты для обжима Ethernet и телефонов со встроенными функциями

Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее. Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.

Многофункциональный инструмент Telemaster™ RJ-11/RJ-45

Platinum Tools Инструмент для обжима EZ

Инструмент для тяжелых условий эксплуатации EZ-RJPRO™

Модульный обжимной инструмент с трещоткой

Модульный обжимной инструмент для пробок

Модульный обжимной инструмент с трещоткой 009 Комбинированный инструмент с трещоткой

Инструмент для обжима модульных разъемов Tele-Titan

Независимо от того, устанавливаете ли вы телефонную линию или расширяете компьютерную сеть, вам понадобится обжимной инструмент, чтобы быстро и легко заделывать кабели UTP и STP.

Благодаря встроенным возможностям зачистки и обрезки, а также двойным матрицам RJ11 и RJ45, наши инструменты для обжима телефонов и Ethernet предоставляют вам универсальные решения для работы с сетевыми кабелями, включая кабели Cat3 и Cat5, а также кабели Cat5e и Cat6. С такими ведущими брендами, как IDEAL Tools и Platinum Tools, ваши разъемы будут обжаты в кратчайшие сроки.

Модульный обжимной инструмент

При опрессовке концевых гильз различают гильзы с пластмассовыми манжетами и без них, а также трапециевидную и квадратную опрессовку. Гильзы с пластиковым хомутом облегчают вставку отдельных многожильных проводов. Цветная маркировка на наконечниках проводов используется для классификации поперечного сечения. Модульный обжимной инструмент обеспечивает лучший контакт в клеммной колодке. Обжимной инструмент также облегчает выравнивание и сборку, так как к каждой поверхности можно прикрепить зажимы.

С помощью этого инструмента вы сможете починить телефонный шнур, соединяющий ваш телефон и телефонную розетку, если телефонный шнур каким-то образом частично или полностью отсоединился от модульного штекерного разъема на любом конце шнура. Этот инструмент в основном сжимает (обжимает) новую модульную вилку на конце шнура телефонной линии. Таким же образом вы также можете создавать собственные телефонные шнуры нестандартной длины. Модульные обжимные инструменты некоторых моделей позволяют делать то же самое и со шнурами телефонных трубок. Кроме того, некоторые модели модульных обжимных инструментов позволяют обжимать модульные разъемы RJ45 (4-линейные) на шнурах телефонных линий RJ45. (Вилки/гнезда RJ45 немного шире, чем 1-, 2- или 3-линейные модульные вилки/гнезда). 1- или 2-линейные телефоны могут быть подключены только к 4-линейному разъему через 8-проводные (RJ45) разъемы с двумя 4-проводными разъемами (RJ14). 1 из разъемов для линий 1/2, другой для линий 3/4. Ознакомьтесь с инструкциями, прилагаемыми к модульному обжимному инструменту, чтобы узнать, как его использовать. Модульные обжимные инструменты можно купить в магазинах Radio Shack, Home Depot и многих других местах, где продаются телефоны и аксессуары для них.



Модульный обжимной инструмент с трещоткой

Модульный обжимной инструмент с храповым механизмом — это инструмент профессионального качества с храповым механизмом для передачи данных и телефона. Предназначен для прецизионной заделки телефонных кабелей и кабелей передачи данных (категория 5).

Функция
Обрезка, зачистка и обжим плоских телефонных и круглых кабелей UTP/STP (включая 4-парный кабель Cat 3, 5, 5e). Используется со стандартными вилками RJ11/12 и RJ45 WE/SS-Style.

Особенности
Что делает этот инструмент лучше, так это его полностью храповой механизм и специальный инструмент для зачистки круглых проводов. Большинство недорогих инструментов не имеют храповика, что приводит к плохому завершению соединений и кабелям, которые могут выйти из строя в процессе эксплуатации. И большинство других инструментов были разработаны только для работы с плоским атласным телефонным кабелем. Paladin 1545 оснащен круглым инструментом для зачистки проводов, с помощью которого можно легко снять внешнюю оболочку с кабелей категории 5, не повредив проводники.

Найти высококачественный модульный обжимной инструмент по доступной цене стало проще благодаря модульному обжимному инструменту Ratcheted. Этот инструмент имеет два набора встроенных матриц для модульных вилок RJ11/12 и RJ45, с ключом или без. Благодаря полностью стальной конструкции и пластиковым рукояткам этот инструмент рассчитан на долгий срок службы. Встроенные кусачки и инструмент для зачистки проводов ускоряют подготовку кабеля с помощью всего одного инструмента. Прекратите повторно заделывать вилки из-за плохого обжимного инструмента; возьмите модульный обжимной инструмент с трещоткой, чтобы начать экономить время и деньги.



Комбинированный модульный обжимной инструмент с трещоткой

Инструмент Combo Ratchet Crimp используется для обжима разъемов RJ11, RJ12 и RJ45. Этот прочный инструмент для тяжелых условий эксплуатации используется для обжима, зачистки и резки кабеля UTP или модульного кабеля с количеством пар контактов от 2 до 10.

CRIMP-DEL подходит для модульных разъемов RJ11 6P4C, RJ12 6P6C и RJ45 8P8C, а также разъемов для телефонных трубок 4P2C/4P4C и т. д. Прямое действие обеспечивает равномерный обжим. Небольшой компактный инструмент оснащен храповым механизмом полного цикла, а также встроенными кусачками и инструментом для зачистки проводов. Цельностальная рама имеет устойчивое к ржавчине черное оксидное покрытие.

Эти инструменты с трещоткой Soft-Touch обеспечивают максимальную эффективность и удобство при использовании в труднодоступных местах или на коллекторных соединениях. Механизм полного цикла обеспечивает стабильную обжимку по стандарту A.S.T.M. технические характеристики. Компактный дизайн и легкая конструкция делают эти инструменты чрезвычайно универсальными. Храповой механизм обеспечивает полное и стабильное обжатие.



Инструменты для снятия изоляции с неэкранированной витой пары (UTP)

Специально разработан для простого измерения, зачистки и обрезки кабелей UTP. Этот удобный и экономичный стриппер включает в себя пуансон типа 110 и линейку длины для измерения нужной длины полосы. Для неэкранированной витой пары RJ11 и RJ45.

Этот инструмент подготовки обеспечивает простой и эффективный метод подготовки коаксиального кабеля и кабеля витой пары к заделке. Инструмент оснащен двумя надежными штампами с цветовой маркировкой, взаимозаменяемыми для каждого типа носителя. Коаксиальные матрицы для зачистки коаксиального кабеля RG59 и RG6, а также зачистки для витой пары различных кабелей UTP, ScTP и оптоволоконных кабелей.

Обжимной инструмент | Обжимные устройства BNC и RJ45 | Наборы для обжима

Belden

Артикул № BL-CPLCRBC1794

Belden CPLCRBC1794 Инструмент для сжатия двойных пузырьков для соединителей Belden 1794ABHD1 и 4794RBUHD1 HD Brilliance и Double Bubble.

Наша цена: $168,65

Наличие: В наличии

Добавить в список желаний

• Platinum Tools, Inc.

  Артикул № PLAT-100062C

  Обжимная система Platinum Tools EXO использует запатентованную обжимную раму EXO, которая позволяет использовать сменные обжимные матрицы для различных типов разъемов. Просто замените набор штампов, чтобы перейти от одного типа разъема к другому. Этот запатентованный обжимной инструмент 100062C EXO включает в себя матрицу 100072C, которая обжимает и обрезает проводники на всех неэкранированных или экранированных разъемах ezEX-RJ45. В соединителях ezEX-RJ45 предусмотрен сквозной проход проводников для визуальной проверки порядка проводки перед обжимом. ЭКЗО…

  Наша цена: 86,67 $

  Наличие: В наличии

  Добавить в список желаний

• Belden

  Артикул № BL-CAPFCF-B25-PK

  Belden CAPFCF-B25 представляет собой набор из 25 обжатых на месте экранированных вилок 8MOD (RJ45) Cat6/6A. Подходящие области применения: TIA Category 6 и TIA Category 6A, ISO Class E, ISO Class EA, ISO Class D, 1000BASE-T, 10GBase-T0003

  Добавить в список желаний

• ICM Corporation

  Артикул № CPLCCT-SLM-PC

  Используется с BNC, RCA, IEC, прямоугольными настенными разъемами, коммерческими разъемами и золотыми разъемами F-типа. Включает два адаптера для коммерческих и потребительских разъемов. Легкая, одношаговая операция. Умещается на ладони.

  Наша цена: $164,95

  Наличие: Временно нет в наличии

  Добавить в список желаний

• Инструменты Паладина

  Артикул № PAL-1670

  Обжим контактов EDAC калибра 28–18 AWG с помощью обжимного устройства Paladin PA1670 EDAC упрощает задачу. Матрица оснащена фиксаторами штифтов для обеспечения точного обжима каждый раз, а ее резиновые рукоятки обеспечивают надежный захват, который ощущается естественно в ваших руках. PA1670 Обжимает незакрепленные контакты 18-28 AWG EDAC (ELCO) для стоек и панелей: контакты EDAC 516-290-590 и 516-290-591 и контакты ELCO 000-60-8017-03-13. Особенности: Встроенные локаторы штифтов правильно выравнивают штифты для обеспечения точного и надежного обжима. Заводская калибровка для точности…

  Наша цена: 165,34 $

  Наличие: В наличии

  Добавить в список желаний

• Canare

  Артикул № MTK-CANCRIMPKIT

  Значительная экономия благодаря этому удобному набору от Canare, который содержит: Кейс Canare TB-2A для хранения инструмента/матрицы, ручной обжимной инструмент Canare TC-1 без матрицы, многофункциональный съемник Canare TS100E 5-в-1 и сменное лезвие Canare TSC для TS100E. Обратите внимание: наборы штампов продаются отдельно.

  Наша цена: $229.95

  Наличие: Временно нет в наличии

  Добавить в список желаний

• Platinum Tools, Inc.

  Артикул № PLAT-100061C

  Обжимная система Platinum Tools EXO использует запатентованную обжимную раму EXO, которая позволяет использовать сменные обжимные матрицы для различных типов разъемов. Просто замените набор штампов, чтобы перейти от одного типа разъема к другому. Этот запатентованный обжимной инструмент 100061C EXO включает в себя матрицу 100071, которая обжимает и обрезает проводники на всех неэкранированных или экранированных разъемах системы ezEX-RJ45 последнего поколения ezEX44 и ezEX48. Эти разъемы имеют сквозной проход проводников для визуальной проверки…

  Наша цена: 86,67 $

  Наличие: В наличии

  Добавить в список желаний

• Neutrik Americas

  Артикул № DIE-R-BNCX-PU

  Neutrik DIE-R-BNCX-PU — это обжимная матрица для обжимного инструмента HX-R-BNC. Технические характеристики: Обжим штифта: 1,07 мм Экран и оболочка: 6,47 мм (А), 7,36 мм (В)

  Наша цена: $189,73

  Наличие: В наличии

  Добавить в список желаний

• Neutrik Americas

  Артикул № HX-CAT6A

  Neutrik HX-CAT6A специально разработан для разъемов etherCON CAT6A. Обеспечивает идеальную посадку каждый раз, оказывая равномерное давление на корпус управления проводами.

  Наша цена: $112,70

  Наличие: В наличии

  Добавить в список желаний

• Amphenol

  Артикул № AMPH-CTL-17

  Amphenol Номер по каталогу RF CTL-17 представляет собой инструментальную раму с набором штампов, размеры шестигранной полости: 0,042 SQ, 0,068, 0,178, 0,278, 0,255. Этот инструмент является отличным выбором для обжима коннектора Amphenol HDBNC 034-1017-300 на Belden 169.кабель 4А. Большинство медных SFP имеют разъемы HDBNC и обычно могут работать на расстоянии до 500 футов. Теперь вы можете сделать свой собственный кабель HDBNC 1694 с помощью этого простого в использовании инструмента и шпателя. Если вы верите в подход «сделай сам» и хотите расширить свои возможности с помощью инструментов и знаний…

  Наша цена: $134,28

  Наличие: В наличии

  Добавить в список желаний

• Belden

  Артикул № BL-BB3PHCTD6

  Belden BB3PHCTD6 — это обжимной инструмент Micro BNC, предназначенный для использования с 4855RMBUHD3 / 4855EMBUHD3 / 4505RMBUHD3 и 469.4РМБУХД3. Технические характеристики: Подходящие области применения: Для обжима разъемов Micro BNC. Рама: сталь Рукоятка: сталь/синий Экологическое пространство: в помещении Диапазон температур установки: от -10°C до +50°C Диапазон температур хранения: от -40°C до +60°C Размеры шестигранного обжима: 0,042″, 0,067″, 0,178″, 0,255″, 0,278″

  Наша цена: 439,00 $

  Наличие: В наличии

  Добавить в список желаний

• Platinum Tools, Inc.

  Артикул № PLAT-

  Стартовый комплект Platinum Tools

  ezEX-RJ45 включает в себя все необходимое, чтобы начать работу с самыми передовыми и универсальными разъемами RJ45 в отрасли. Обжимная рама EXO с матрицей EX позволяет обжимать и обрезать проводники на всем семействе разъемов ez-EXRJ45. Включены три модели цельных разъемов. Заделка кабелей Cat5e, Cat6 и Cat6A с наружным диаметром до 0,290 дюйма и диапазоном проводников от 0,033 дюйма до 0,048 дюйма Совместимость разъемов со скоростью до 10 Гбит/с и сертифицирована для приложений Poe и PoE+….

  Наша цена: 107,09 $

  Наличие: В наличии

  Добавить в список желаний

• Инструменты Paladin

  Артикул № PAL-1302

  Оригинальная система обжима со сменными матрицами — все остальное является простыми копиями инноваций Paladin. Он по-прежнему остается оптимальным решением для прецизионного обжима по доступной цене благодаря 5 комплектам матриц. Вес 10,4 унции (296 г). Длина 8,9 дюйма (225 мм). Особенности: Полный цикл храпового механизма со встроенным предохранительным фиксатором. Сменные комплекты штампов из термообработанной стали для увеличения срока службы Простота в использовании и обслуживании Доступен как полный инструмент со вставленным набором штампов или отдельная рама инструмента и отдельные наборы штампов Пенопласт…

  Наша цена: 51,09 $

  Наличие: В наличии

  Добавить в список желаний

{{если LT==»b»}} {{/если}} {{если LT==»c»}} {{/если}} {{если LT==»s»}} {{/если}} {{если NI {{/если}} {{если LT==»»}} {{/если}}

{{если М != «»}}

${М}

{{/если}}

Товар № ${ID}

{{если IV != «»}} {{html GetVariantInfo(IV)}} {{еще}} {{/если}}

{{html GetDescription(D)}}

{{если IV == «»}} Читать далее {{/если}} {{если F == «F»}}

{{еще}} {{если F == «Y»}}

{{еще}}



{{/если}} {{/если}}

{{если ЭК }}

{{если А == «Е»}}

Доступность: Увеличено время выполнения заказа.
