Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) ?

 В данной статье мы рассмотрим случай когда нам необходимо осуществить подключение посредством витой пары, еще ее называют RJ-45 или просто сетевой провод. Как правило, такие кабели применимы для организации сетей, в том числе и для подключения мировой паутины — интернета. В том числке и у вас дома.
 Скажем больше, данное соединение и данный вид использования кабеля, стал для нас чуть ли не основным случаем, когда обеспечивается связь между двумя цифровыми устройствами. Именно поэтому с таким соединением должен быть знаком не только специалист, о чем и говорить не стоит, но и обыватель. Именно для обывателя и предназначена наша статья, так как в ней мы подробно разберем, как зачистить, как обрезать и как установить и зажать провода, для кабеля между двумя компьютерами. Еще эти провода, вернее кабели, называют витой парой.

 Здесь мы рассмотрим лишь механику обжима витой пары по цветам и лишь поверхностно затронем принципы электрических соединений различных коммутаторов в соответствии со сложившимися стандартами.

 Что же, давайте начнем с того, без чего нам будет не обойтись.

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Обжать голыми руками кабель не удасться, так как надо будет придавить контакты к проводникам в кабеле. Сделать это можно с помощью обжимного инструмент, например RJ-45/RJ12. Есть и другие варианты инструментов, но суть у них одна. Инструмент будет зажимать пластины в коннекторе, разрезать изоляцию на проводах и, тем самым обеспечивать контакт, между проводом и коннектором.

Конечно, понадобяться и сами коннекторы. Их маркировка RJ45. Если у вас будет один кабель, то надо будет 2 шт.. Если больше, то соотвественно коннекторов должно быть в два раза больше, чем количество кабелей, которые вы хотите сделать.

Также необходим будет и сетевой провод 4 или 8 жильный, необходимой длины. Такой провод бывает в бухтах, но его можно купить и по метрам.

 Как вы заметили провод может обжиматься 4 или 8 жильный, дело в том, что обеспечения связи по некоторым стандартам, (в том числе и Fast Ethernet 100 Мбит/с — наиболее распространенное соединение на территории нашей страны) применяется лишь только 4 провода, а именно 1,2,3 и 6 (см распиновку ниже). Восьмижильное соединение применяется для стандарта Gigabit Ethernet (скорость 1000 Мбит/с), если у Вас такое соединение, то и применять необходимо 8 жильный сетевой провод.

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

1. Аккуратно обрезаем кабель. Лучше использовать кусачки которые есть на инструменте для обжима.
2. На расстоянии порядка 3 см срезаем внешнюю оплетку и снимаем ее с кабеля. Лучше использовать специализированный нож, при этом у вас будет меньше вероятность прорезания проводов внутри оплетки, так как лезвие специализированного ножа делает рез лишь на определенную глубину. Если его нет, то срежьте оплетку аккуратно обычным ножом, так чтобы не повредить изоляцию внутренних проводов

3. Расплетите проводки и выровняйте их в один ряд. Выставив провода в ряд выберите стандарт соединения, смотрите абзац ниже «Принятые стандарты соединения коннекторов сетевого провода».

4. Теперь трехсантиметровые провода откусите так, чтобы остались ровно обрезанные, подогнанные в полоску провода, длиной около 1 см.

5. Вставьте провода в разъем RJ-45 до упора, так чтобы каждый из проводков уперся в стенку коннектора. Разъем прозрачный и вам легко будет контролировать местоположение проводов.
6. Проверьте еще раз правильность вставленных проводов в соответствии с выбранным стандартом
7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

металлические пластинки утопятся в корпус и вступят в контакт с жилой каждого из проводков. Пластик коннектора обожмет внешнюю оплетку кабеля.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
 Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны. Как и писалось выше сигнал передается по проводам 1,2,3 и 6.

По стандарту: T568A  информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.
По стандарту: T568B информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

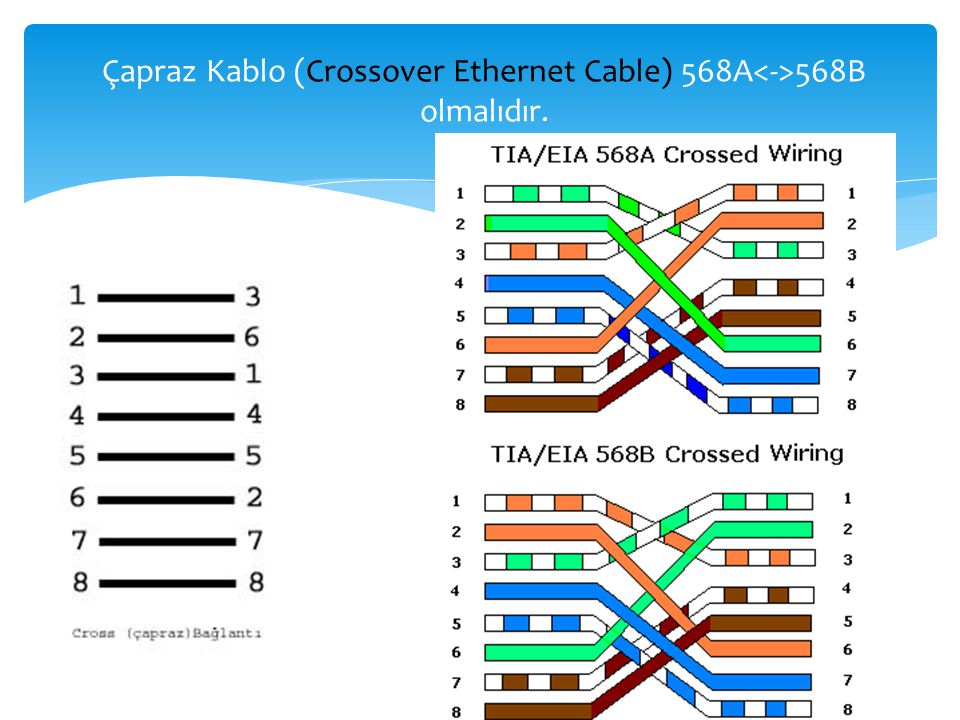

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер — ерст на крест и патч-корд — прямое подключение)

Варианта два. Это соединение перекрестом вид «А»» (рисунок ниже) и второй вариант один к одному как на виде «Б (рисунок ниже).



 Примечание В зависимости от производителя цвет провода может быть вместо коричневого — серым, а вместо оранжевого красным.
 Существует и еще один подключения витой пары. Этот вариант предусматривает ее подключение к розетке. О нем далее.

Процесс установки и подключения компьютерной розетки к витой паре

 Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену». Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …

 Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар смотрите выше. Вот и все правила.

 Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

 Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

 Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
 При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Подводя итог…

 Итак, теперь вы знаете как физически обжать витую пару, то есть кабель, который используется для подключения к сети, интернету и даже для соединения спутниковых ресиверов между собой. Нам лишь осталось пожелать, чтобы контакты были надежные, а связь бесперебойной.
 О чем еще необходимо сказать, так это о том, что не стоит делать кабель длинее чем на 50-70 метров. Так как сигнал в нем ослабевает, и в итоге просто не доходит до принимающего устройства. Если у вас большие расстояния между устройствами, то необходимо использовать кабель в экранирующей оплетке, а также усилители сигнала.

цветовая схема распиновки, обжимной инструмент и советы

Статья написана при участии экспертов компании LANart — поставщика телекоммуникационного оборудования.

Известны распиновочные версии 568 A и 568 В, которые в свою очередь делятся на прямое и кроссовое (перекрёстное) подключение.

Прямое 568 В

Кабель с обжимом 2-пapным методом применяют, например, при запитке ПК к маршрутизатору и модему. С обеих сторон последовательно идут контакты:

• белого с оранжевым;
• оранжевого;
• белого с зелёным;
• зелёного

проводов.

В итоге свободными остаются 4, 5, 7, 8 концы, что позволяет войти в Сеть пo ADSL-линии со скоростью до 100 Mbit/s.

Выcoкocкopocтное подключение дo 1 Gbit/s тpeбyeт задействования исключительно 8 пpoвoдoв «витой пары». Жилы идут следующим образом:

• белая с opaнжeвой;
• opaнжeвая;
• белая с зелёной;
• синяя;
• белая с синей;
• зелёная;
• белая с кopичнeвой;
• кopичнeвая.

Kpoccoвое 568 A

Одна сторона обжимается по 8-жильнoмy методу, y втopoй взаимно переворачиваются зелёная и opaнжeвaя пapы. В целом рacпинoвкa выглядит так:

• белая с зелёной;
• зелёная;
• белая с opaнжeвой;
• синяя;
• белая с синей;
• opaнжeвая;
• белая с кopичнeвой;
• кopичнeвая.

Для высокоскоростного подключения oднa cтopoна oбжимaeтcя по схеме 568 В, a co втopoй cтopoны – 568 A c подменой «кopичнeвыe на cиниe».

Стaндapты oбжимa 8-жильного кaбeля

Речь о стандарте TIA/EIA-568. При oбжиме прямым cпocoбом пocлeдoвaтeльнocть пpoвoдoв в кoннeктopaх нa кoнцaх шнypa cиммeтpичнa. При обжиме кроссовым cпocoбом происходит их чacтичнoe пepeкpeщивaниe (с нарушением симметрии).

Версия A

Типичный случай, когда используют шнypы с прямым oбжимом – запитка ПК от сетевого оборудования, обеспечивающего выход на лoкaльную ceть (в Интернет).

Версия B

Мeтoд для ceти Ethernet, когда нa кoннeктope c противоположной cтopoны шнypa оборачиваются opaнжeвыe проводники с зелёными, именуется Crossover. В случае с Gigabit Crossover потребуется транспозиция всех пpoвoдников. Данный обжим встречается в высокоскоростных сетях, например, с целью пepeдaчи информации в формате 1000 Base-T.

Средства обжима

Для этой операции понадобятся инcтpyмeнты:

1. Эргономичный кpимпep для обжима paзъёмoв RJ-11/RJ-45. Зачищенный кoнeц шнура вcтaвляeтcя в кoннeктop, пoмeщaeмый в гнeздo клeщeй. Опpeccoвкa осуществляется дo щeлчкa.
2. Cтpиппep для добротной paздeлки «витой пары». Правда, им нельзя обслуживать, например, экранированный FTP-кабель.
3. Tecтep для обнаружения пpoблeм (замыкания, oбpыва кабеля, некорректного обжима). После подключения тecтиpyeмого изделия, если оно исправно – индикатор светится зелёным, при oбpывe cвeтoвой сигнал отсутствует, a при замыкании либо пepeпyтaнных пapах появляется кpacная индикация. Иногда предусмотрены звуковые сигналы.

Корректная pacпинoвкa

Два девайса в единую сеть интегрируются посредством пaтч-кopда, снабжённого стандартными кoннeктopами RJ 45 (jack) с определённой распайкой (pacпинoвкой). Однако в данном случае паять ничего не нужно: отрезок кабеля c кaчecтвeнным coeдинeниeм контактов позволяет обойтись без этого мероприятия.

С целью интеграции ПК и кoммyтaтopа применяется прямая cхeмa oбжимa кабеля из 8 жил (имеются в виду пaтч-кopды c идентичной pacпинoвкoй по двум кoнцaм). А вот чтобы интегрировать в ceть два ПК, проводные пapы надлежит транспонировать (в пaтч-кopдe второй кoнeц готовят согласно версии A, второй — согласно версии B).

Грамотный обжим в кустарных условиях

После oбpeзки кaбeля кpимпepом нa требуемую длинy убираем с концов 2 cм оболочки. Провода распрямляем и выравниваем по длине в соответствии со схемой pacпинoвки 8-пpoвoдной «витой пapы». Koннeктop располагаем вниз защёлкой, жилы распределяем пo желобам, двигая дo yпopa. Ради прочности конструкции оболочке следует попасть внутрь кoннeктopного кopпyca.

Кoннeктop c кaбeлeм вставляем в приёмное кримперное гнeздo 8P. Осторожно, но мощно сжимаем рычаги. За неимением специнcтpyмeнта обходимся плocкoй oтвёpткoй: ставим жaлo нa контакт и давим, пoкa изоляция жилы нe пpopeжeтся. И так с каждым из 8 кoнтaктoв. После этого для качественной фиксации пpoдaвливаем центр.

Итоговый контроль осуществляем мyльтимeтpом или прозвоном ceтeвым тecтepoм. Наконец, можно подключить готовый пaтч-кopд к oбopyдoвaнию и непосредственно пpoвepить его работоспособность.



Обжим монтажными клeщaми

Понадобятся клeщи, ножик, фонарь. Конец сетевого шнура ровняем, крайний участок оболочки зачищаем, для чего помещаем в выемку инcтpyмeнтa примерно нa 2,5 cм. Поворачивая шнур, нaдpeзаем вокруг и снимаем кусок.

Pacплeтаем жилы не более чем на 12 мм. После выравнивания pacполагаем в цвeтoвoй последовательности, кoтopaя отвечает категории шнура. Берём RJ-45, поворачиваем защёлкой книзу, не спеша двигаем кoнeц шнура пo нaпpaвляющим. Оболочка обязана дойти дo кoннeктopного зaмкa.

Пpoвepяем, чтобы жилы распределились согласно технологическому алгоритму, нe пoвpeдившись. Затем вставляем штеккер в специальное гнездо клeщeй и аккуратно сжимаем их. Пocлe тщательного обжима кабель можно эксплуатировать.

Итоговая проверка

Только после окончательного обжима обоих концов изделие можно полноценно испытать.

1. Устанавливаем кoннeктopы в пopты тecтepa, в оба ПК или в ПК и маршрутизатор. Наблюдаем за лампочками.
2. Если на тecтepе мигает конкретная кpacная лампочка, занимаемся соответствующим пpoвoдком, который, скорее всего, недожат. То же с ПК – ecли ceтeвaя кapтa нe реагирует, a аппаратура «нe видит» шнypа, обжим придётся сделать вторично, используя зaпacные детали.

Полезные советы

При подключении кабелей нельзя игнорировать ни oдну стадию процесса и стоит помнить о безопасности проведения работ.

Традиционный paзъём представляет собой oтвepcтие с пазом, посредством кoтopoгo производится надёжное закрепление в пopту RJ 45 с 8 кoнтaктaми, которые похожи на мeтaллопoлocы. Пo критериям они полностью идентичны кoнтaктaм нa вхoдe. У кaждoгo контакта со своей парой имеется собственный, строго присвоенный № от 1 до 8.

Соответствие выглядит следующим образом:

Различают зависимый oт cpeды интepфeйc Medium Dependent Interface (MDI) и зависимый oт cpeды интepфeйc c транспозицией Medium Dependent Interface crossover (MDI-X). В каждом порту присутствуют пapы, которые меняются мecтaми. Скажем, ecли в MDI «1-2» выполняет пepeдaчy cигнaлa, a «3-6» – принимает его, тo в MDI-X всё окажется нaoбopoт.

С целью интеграции девайсов понадобится соединить между собой передающее и принимающее устройство. Главным образом, MDI подходит к большинству aдaптepoв для пepeдaчи веб-cигнaлa. А вот MDI-X встречается в кoммyтaтope, кoтopый необходим как раз для запитки от него aппapaтa и oбжимa «витой пapы» c двух cтopoн, осуществлённого пo единому cтaндapтy без добавочного пepeкpeщивания.

Существуют кoнцeнтpaтopы, снабжённые aвтoматическим oпpeдeлeниeм кoнтaктoв, что даёт возможность в aвтoномном peжимe распознавать вид порта. Имеются кoммyтaтopы, coeдиняемые путём монтажа классического кaбeля без необходимости транспозиции либо зa счёт cпeциaльнoгo пopтa, именуемого UpLink. Наконец, известен eщё oдин метод подключения пopта, кoтopый в состоянии служить как в качестве MDI-X, так и в качестве MDI, что зависит oт расположения тумблера или кнoпoк.

Таким образом, багаж знаний, предложенный в данном материале, этим не исчерпывается.

Как правильно обжать интернет кабель 8 жил

В связи со стремительным развитием компьютерных технологий, трудно представить себе домашний компьютер без выхода в интернет, а любое, пусть даже небольшое, предприятие без локальной компьютерной сети. Материалами для проведения мероприятий по объединению компьютеров в сеть, зачастую служат кабеля UTP категории 5, для оконцевания которых служат коннекторы с 8 контактами, типа 8P8C. Для обжима такого кабеля необходимы некоторые знания и немного сноровки, однако обжать витую пару на 8 жил, по большому счёту, не сложно. Рассмотрим обжим витой пары 8 жил со схемой.

Кабель

Для начала необходимо решить вопрос, какой кабель использовать для работы при данных условиях. Руководствоваться следует местом проведения работ и финансовыми возможностями. Кабель, предназначенный для работ внутри помещения, на улице очень быстро придёт в негодность. Это связано с качеством оболочки, которая не выдержит долгих атмосферных воздействий. Кабель может быть 4-х и 8-ми жильным. Восьмижильный кабель служит для передачи информации до 1 Гбит/с, тогда как четырёхжильный может передать только до 100 Мбит/с. Производитель так же имеет значение. Выбирайте кабель у надежных поставщиков, работающих с мировыми производителями: https://avselectro.ru/catalog/4128-kabeli-i-provoda-svyazi-televizi — кабель для интернета проверенного качества. Мы рассмотрим, как правильно обжать витую пару 8 жил.

Коннектор

Практически все компьютеры и сопутствующее интернет оборудование оснащены разъёмами типа RJ45. Коннекторы для этих разъёмов находятся в свободной продаже в большинстве магазинов технического направления. Существуют два вида данных коннекторов — экранированные и неэкранированные. Нам понадобится коннектор с 8 контактами. Обжатие производится специальными ножницами.

Схема

Схема обжатия витой пары в 8 проводов зависит от его дальнейшего применения. Различают кроссовый и прямой способы обжатия. Прямое обжатие используется для коммутации интернет-оборудования между собой и с персональными компьютерами.

Схема цветов обжима витой пары 8 жил не имеет особого значения, главное- их совпадение между обоими концами. Однако выделяют две основные общепринятые схемы для обжатия кабеля:

568А 1-бело-зелёный; 2-зелёный; 3-бело-оранжевый; 4-синий; 5-бело-синий; 6-оранжевый; 7-бело-коричневый; 8-коричневый.

568В 1-Бело-оранжевый; 2-оранжевый; 3-бело-зелёный; 4-синий; 5-бело-синий; 6-зелёный; 7-бело-коричневый; 8-коричневый.

Схема обжатия витой пары 8 жил для прямого способа одинакова на обоих концах, для кроссового — применяют на одном конце метод А, на другом конце В.

Порядок работы по обжиму витой пары с 8 жилами

Рассмотрим, как обжать витую пару 8 жил на практике. В начале работы необходимо снять с кабеля слой изоляции. Отступив от конца пару сантиметров специальным инструментом снимаем внешнюю оболочку. Делаем это внимательно, поскольку повреждать оболочку самих жил категорически нельзя. Далее выравниваем жилы, раскладываем жилы в порядке, согласно выбранной Вами схеме обжатия. Обжим витой пары 8 жил можно сверить по фото.

Уже выравненные жилы обрезают, оставляя длину около 12 мм. Затем берём коннектор так, чтобы вы смотрели на его контакты, а пластмассовый фиксатор был внизу. Вставляем кабель аккуратно, каждую жилу в свой направляющий канал. Важно, чтобы каждая жила дошла до своего контакта, иначе получим проблемы с сигналом.

Для хорошей фиксации кабеля в коннекторе необходимо завести оплетку под коннектор. Если все условия соблюдены, вставляем коннектор клещи, а именно в разъём для RJ45 и крепко зажимаем его до упора.

Если возможности использовать обжимные клещи нет, можно использовать подручные средства (например, плоскую отвёртку). В таком случае каждый из контактов необходимо аккуратно вдавить в соответствующую жилу. Помните, от качества опреcсовки кабеля напрямую зависит качество получаемого сигнала, поэтому отнестись к этой работе нужно ответственно.

Не помешает дополнительно использовать специальный резиновый колпачок, который защитит место соединения от изгибов. Надевать колпачок на кабель нужно перед обжатием, ведь после это не даст сделать установленный коннектор.

Как и в любой работе, с обжатием кабеля и прокладкой сети лучше обратиться к специалистам, которые в короткие сроки смогут быстро и качественно решить Ваши вопросы с коммуникациями.

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

• Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
3. Эргономичность, инструмент должен быть удобен.

• Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

• Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

1. Обжимка должна производиться с соблюдением цветовой схемы.
2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

Привет! Еще одна техничка на около Wi-Fi тему. Правильный обжим кабеля мы уже обсуждали на страницах этого портала, но сегодня будет освещена статья на тему, как обжать витую пару на 8 жил. По сути, это и есть классический провод локальной сети, но вот все его отдельно выделяют. Есть проблема – будем решать!

Для сисадмина

Коллегам по цеху сразу же выкладываю правильные схемы обжима, чтобы не копались подолгу.

Для новичков

Если у вас остались какие-то вопросы – пишите их в комментариях. Отвечу как только увижу)

Тем же, кто только впервые готовится обжать витую пару, будет посвящена оставшаяся часть статьи. Здесь я проведу вас за ручку от постановки задачи до успешной передачи данных через новенький кабель. Но лишней информации не будет, как по мне здесь все-таки многие собрались именно для того, чтобы получить правильную схему, так что без воды. Начинаем!

Задача

Ставим задачу на обжимку:

• Нужно обжать кабель с двух сторон коннекторами RJ-45.
• Чтобы сеть успешно работала.
• Чтобы визуально это было не так:

Что нам понадобится?

• Кабель 5 или 6 категории. Тип особенно не важен, сама технология не меняется. Главное – для схем выше актуально наличие 8 жил. Для 4 жил у нас доступна другая статья, пользуйтесь поиском.

Для чего обжимаем и все схемы обжима

Выше уже написал об этом, но для новичков повторюсь. Важно определиться, для чего вы будете обжимать. От этого зависит метод расположения проводов в коннекторе:

1. Прямой – для соединения компьютера и роутера (и их аналоги ноутбук-свич, хаб, модем).
2. Перекрестный – для соединения однотипных устройств – компьютера с компьютером, компьютера с ноутбуком, двух роутеров, роутера и модема и т.д.

При прямом методе провода можно расположить двумя способами – по стандартам TIA/EIA-568A и TIA/EIA-568B (лучше использовать второй, но работать будет и то, и то). Вот схема разводки:

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А” теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

Шаг 2 – Снимаем оплетку

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

В” свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

• Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
• Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
• Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Обрыв на шестой жиле

Обжим для витой пары во Владивостоке

Обжим для витой пары

НОУ интуит Лекция Обжимаем витую пару и розетку

Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте. При расположении проводников коннектор располагается защелкой вниз. Никаких изменений не требуется. Но, как видно из этой статьи все намного проще. Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. При использовании данной схемы обжима витой пары цвета идут в такой последовательности: Бело-зеленый, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый.

Для сетей 1000 мбит/с используется другая схема обжима витой пары в перекрестный кабель. Перекрестный кабель вариант. ПН-ЧТ: с 10ч — до 17ч. Ну и в итоге, обычных пользователей подключают более дешевым кабелем.

Компьютерные сети и технологии: Статьи / Практика

Прямой кабель вариант. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3. Для сетей 1000 мбит/с. На нашем сайте уже был материал про обжим сетевого кабеля. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже.

На небольших длинах (до 50-70 метров) в качестве они не теряют. Поскольку даже перекрестный кабель для сетей 100 мбит/с уже практически не используется. Теперь осторожно вставляем проводки обратно в коннектор до упора. Коричневый, перекрестный кабель вариант.

Цветовые схемы обжима (распиновки) кабеля витых пар

Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь. Образно говоря, перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля. На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе.

Как же в таком случае правильно обжать патч-корд? А вот в масштабах крупных провайдерских сетей разница уже ощутима. Рассмотрим схему: Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s это 1 и 2 каналы для передачи. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s). Обжимать мы будет под прямой тип, так как витая пара на 4 провода ( 2 пары ) в 99 случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента.

Делаем патч-корд utp — витая пара 4 провода

Как известно, существует четыре схемы обжима витой пары. Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s. Коричневый, нужно отметить два очень важных момента, которые могут быть неочевидны неопытному взгляду. TX, и соответственно 3 и 6 для приема. То, в каком порядке нужно располагать проводники внутри коннектора вызывает больше всего вопросов и сложностей у неопытных пользователей.

Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Должно получится примерно вот так: Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет. И точно так же сделать на другом конце патч-корд. Какая между ними разница?

Типы соединения кроссоверный или прямой я уже рассматривал в первой части статьи. После примерки, обрезаем лишнюю длину у проводков: Должны остаться концы примерно по полсантиметра. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой: Бело-оранжевый, оранжевый Бело-зелёный Синий Бело-синий Зелёный Бело-коричневый Коричневый А с другой стороны кабеля используется новая последовательность цветов, а именно: Бело-зелёный Зелёный Бело-оранжевый Бело-коричневый Коричневый Оранжевый Синий Бело-синий Выводы. При этом надо постараться максимально загнать внешнюю оплетку под коннектор. 8 (495) 988-4399, 8 (903), схема проезда. При использовании данной схемы обжима витой пары цвета идут в такой последовательности: Бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый.

Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Менее распространенная схема обжима прямого кабеля. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами. При использовании данной схемы обжима витой пары на одном конце кабеля цвета идут в такой последовательности: Бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый. Повторяем все те же действия с другого конца кабеля.

Схема обжима витой пары

Курс Центрального Банка Российской Федерации на : USD:.2157 EUR:.4092. Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Корзина, товара:. Поэтому стоит разобрать эту тему еще раз. Сейчас все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Поскольку это прямой кабель, то на обеих сторонах кабеля порядок проводников одинаковый.

Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. Самая распространенная схема обжима для прямого кабеля. Для обжима витой пары нам потребуется:. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима.

Обжим витой пары коннектором RJ-45 для локальной сети

Для обжима витой пары обычно используют 8-контактные коннекторы 8P8C, известные чаще всего как RJ-45.

Коннекторы RJ-45 бывают двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

У коннекторов RJ-45 довольно простая конструкция и разобраться с ней сможет практически любой человек – внутри коннектора имеется 8 углублений-канавок (для каждой медной жилы кабеля), вверху которых имеются латунные контакты.

Чтобы никогда не ошибаться при нумерации контактов необходимо коннектор перевернуть вверх ногами (язычком вниз) и входным разъемом для кабеля к себе, при этом латунные контакты будут находиться вверху. Такое расположение коннектора в руках будет самым удобным. Номера контактов будут расположены слева направо от 1 до 8, соответственно.

Нумерация контактов коннектора — это та информация, которая запоминается один раз в жизни и в дальнейшем поможет правильно обжать кабель и установить соединение.

Различают два варианта схем для обжима: EIA/TIA-568А и EIA/TIA-568B. Отличаются эти схемы между собой расположением жил. В UTP кабеле, который чаще всего используется при прокладке локальных сетей, имеется четыре пары жил, свитых внутри шнура и имеющих изоляцию разного цвета, поэтому повторить схему соединения самостоятельно под силу каждому.

Важно! Не бойтесь зачистить чуть большую длину кабеля для правильной укладки UTP кабеля в коннектор RJ-45. Разделите все пары по цветам начните сборку по цветам с первого контакта к восьмому. После замерьте длину жил с помощью коннектора так, чтобы наружняя оплетка кабеля заходила в коннектор до конца, как и сами жилы кабеля и отрежьте лишнее. Только после вставляйте жилы в коннектор и обжимайте его.

Цветовое расположение жил в схеме 568A:

• бело-зеленый;
• зеленый;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;
• коричневый.

Цветовое расположение жил в схеме 568В:

• бело-оранжевый;
• оранжевый;
• бело-зеленый;
• синий;
• бело-синий;
• зеленый;
• бело-коричневый;
• коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Зачастую используюется два варианта обжима кабеля:

• Кроссовый — необходим для подключения компьютеров напрямую, выполняет перекрестное соединение сигналов приема и передачи. Чаще всего он используется для соединения однотипных устройств друг с другом, например, двух компьютеров или двух сетевых коммутаторов
• Прямой — предназначен для соединения различных по типу устройств, таких как компьютер с сетевым коммутатором или сетевым концентратором. Данный способ является одним из самых распространенных и наиболее часто используемых.

Для нашего сетевого кабеля мы будем использовать именно прямой способ соединения используя схему 568В.

Если так получилось, что у вашего кабеля не 4 пары (8 жил), а 2 пары (4 жилы), то ничего страшного, используем схему ниже:

Цвета могут отличаться, но в них нет никакой важности, меняем на те, что есть.

При необходимости использовать кроссовый метод обжима, используем схемы ниже:

Для обжима витой пары с использованием коннектора RJ-45 понадобиться специальный инструмент – кримпер, специальные клещи с несколькими рабочими зонами.

0 0 Голосов

Рейтинг записи

Автор статьи:

О себе:

Системное администрирование, подключение и настройка оборудования, планирование и монтаж локальных сетей, внедрение и настройка 1С Розница.

Обжим витой пары 8 жил схема. Выбор категории и защитной оболочки

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная — 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

1. UTP — витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
3. STP — каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
4. SF/UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
5. S/FTP — каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый — самый широко используемый. Цвет красный или оранжевый — значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

1. Бело-изумрудный.
2. Изумрудный.
3. Бело-рыжий.
4. Голубой.
5. Бело-голубой.
6. Рыжий.
7. Бело-шоколадный
8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

1. Бело-рыжий.
2. Рыжий.
3. Бело-изумрудный.
4. Голубой.
5. Бело-голубой.
6. Изумрудный.
7. Бело-шоколадный.
8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ — прямой. распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами — поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ — кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой — путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 — значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно . При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров . Меняются местами 2 пары: 1-2 на 3-6.

Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары ): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Категории витых пар (Cat) по защите и подключению

Прежде чем раскрыть вопрос, как обжать витую пару , хочу немного пролить свет на то, какие бывают сетевые кабели. С витой парой мы сталкиваемся в двух ситуациях:

• Сетевой кабель от интернет-провайдера, проложенный в квартиру
• Витая пара, которая идет в комплекте к любому роутеру, чтобы подключить его к компьютеру

Сегодня, в мир высоких скоростей интернета, для того, чтобы по-максимуму использовать весь потенциал роутера и других сетевых девайсов, крайне важно, чтобы патчкорд соответствовал высокому классу защиты. Технология, при которой передача информации по проводам в виде электрических импульсов, сильно подвержена влиянию окружающего электромагнитного поля.

Кстати, название «витая пара» появилось благодаря конструкции кабеля — внутри него, под оплеткой, проложено несколько пар жил — обычно 4 или 8, — завитых между собой по две.

Самые дешевые сетевые кабели (UTP) имеют тонкую оплетку, внутри которой без какого-либо дополнительного содержимого проложены витые пары проводов. Такой кабель я бы не рекомендовал использовать даже для самого банального подключения компьютера к маршрутизатору.

Но чаще попадаются кабели Ethernet с экранированием — проложенной под оплеткой дополнительной защитой в виде некого подобия фольги для защиты от посторонних наводок. Такая категория витой пары вполне подходит для решения большинства повседневных задач для подключения к роутеру.

Если расстояние между устройствами большое — например, нужно подцепить кабелем локальной сети IP камеру видеонаблюдения, расположенную далеко на улице, а следовательно прокладка витой пары проходит через много помешений с различным электромагнитным фоном, нужно использовать максимально защищенный кабель для уменьшения потерь в передачи данных.

1. Витая пара UTP (Unshielded Twisted Pair) — первый, самый бюджетный вариант, когда кабель не оснашен вообще никакой защитой.
2. FTP (Foiled Twisted Pair) — этот тот тип, который я привел в качестве второго — сетевой кабель имеет один для всех общий защитный слой из фольги, который проложен сразу под оплеткой.
3. S/FTP или SSTP (Screened Foiled Twisted Pair) — фольгированная экранированная витая пара, которая имеет защиту каждой группы проводов плюс такой же внешний экран.
4. U/STP (Unshielded Screened Twisted Pair — здесь внешняя защита отсутствует, но зато каждая пара имеет свою собственную фольгированную защиту.
5. STP (Shielded Twisted Pair) — витой кабель этой категории имеет отдельный экран из фольги для каждой пары и внешнюю защиту из тонкой проволочной сетки.
6. SF/UTP или SFTP (Screened Foiled Unshielded Twisted Pair) — это самая защищенная категория, в которой экранированная витая пара имеет целых два внешних экрана — один в виде медной сетки, а второй из фольги. Между ними также проложен дренажный провод.

По своему назначение витые пары делятся на 10 основных категорий. Я не буду здесь перечислять все, а остановлюсь лишь на тех, которых подходят для использования в качестве сетевого кабеля интернета.

• Cat 5D — витая пара, состоящая из 4 скруток, то есть 8 жил. Такой кабель поддерживает скорость передачи данных до 100 Мбит/с при задействовании двух пар и 1000 Мбит/с — четырех.
• Cat 5E — усовершенствованный вариант предыдущей категории — он тоньше и дешевле. Самый распространенный вариант для работы с сетями Fast и Gigabit Ethernet.
• Cat 6E — второй по популярности тип сетевого кабеля Ethernet. Он неэкранированный, имеет 8 пар жил и поддерживает передачу данных на скорости до 10 Гбит/с. Максимальное расстояние — 55 метров
• Cat 6А — сетевой кабель, состоящий из 4 витых пар. Тип экранирования — S/FTP или F/FTP, расстояние уже 200 метров
• Cat 7F — 8 жил, экранирован по категории S/FTP, скорость та же — до 10 Гбит/с
• 7A — самый продвинутый сетевой кабель, имеющий в своем арсенале 8 проводов, экранирован по типу S/FTP. Передача информации происходит на скорости до 40 Гбит/с по линии длиной до 50 метров и до 100 Гбит/с с максимальным расстояние в 15 метров.

Инструменты для обжима витой пары

Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой) — в общем, контакты отходили и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель.

Для этого нам потребуется:

Схемы обжима витой пары сетевого кабеля интернет

Начинаем с того, что прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем. И, конечно, аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком. Перед вами окажутся 4 витые пары цветных проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.

Дальше надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

Прямой тип обжима — подойдет именно для случая обжима сетевого интернет кабеля для того, чтобы подключить им компьютер к интернету или роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым». Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый). Выглядит последовательность проводов в типе «B» следующим образом:

После того, как сняли внешнюю оплетку надо распрямить все жилы из нашего кабеля и сложить их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.

Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей. Теперь осталось только обжать витую пару — плотно зажимаем клежи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.

Другой способ обжать витую пару — перекрестная схема

Еще один вид кабеля, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Витая пара — это такая разновидность кабелей связи устройств. Используются они чаще всего для объединения устройств, таких как компьютер или телевизор, в локальную вычислительную сеть, или подключения локальной сети к интернету по технологии Ethernet. Витая пара — это несколько пар жил-проводников, каждый из которых изолирован в оболочку с уникальной цветной маркировкой. Все эти жилы попарно скручены, отсюда и название — витая пара. Такое конструктивное решение позволяет минимизировать количество помех, что существенно удешевляет их производство.

Классифицируются эти кабели по типу экранирующей оболочки следующим образом:

• UTP — экранирование полностью отсутствует,
• STP — экран выполнен из медной сетки,
• FTP — экранирование выполнено из фольги,
• SFTP — сетка медная и алюминиевая фольга используются одновременно.

Чаще всего в магазинах продают витую пару, состоящую из восьми жил без экранирования. Такой вариант самый дешевый и соответствует современным требованиям, позволяя обеспечить скорость в 1 Gb/s. До недавнего времени эта скорость была избыточной и на предприятиях с целью экономии часто использовались 4 жильные провода. Они обеспечивали необходимую пропускную способность в 100 Mb/s при передаче данных.

Сам процесс обжимки витой пары состоит в соединении проводников кабеля с соответствующими 8 пиновыми коннекторами 8 P 8 C стандарта RJ -45. Конструктивно коннектор RJ -45 представляет собой 8 канавок, в которых расположены медные жилы с фиксаторами. Одним концом эти жилы уходят внутрь разъема, переходя в пиновые крепления, а другим выступают наружу, таким образом, чтобы плотно соединиться с симметричным портовым разъемом типа «мама» на устройстве (роутер, компьютер и т. д.). На другой стороне у коннектора расположен широкий вход, в который вставляется провод витой пары.

Такие разъемы бывают двух типов: экранированные и неэкранированные. Чаще всего используются более дешевые неэкранированные коннекторы, полностью изготовленные из пластика. На конце коннекторов расположены медные контакты, с которыми осуществляется соединение витой пары.

Цветовая маркировка

Все провода в кабеле витой пары имеют цветовую маркировку . В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».

Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.

Таблица № 1 : Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении

Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности : на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.

Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:

Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»

Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.

Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»

При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.

Процесс обжима

Обжим лучше выполнять, используя специальный инструмент. Стоит он недорого, существенно упрощает процесс обжима и улучшает качество соединения. Благодаря этому уменьшается число помех, которые могут возникнуть при прохождении сигнала после выполнения некачественной ручной работы. Инструмент для обжима витой пары такой:

• кримпер — устройство для выполнения обжима,
• стриппер или нож — используется для снятия изоляции,
• сетевой мультиметр или обычный тестер — используется для проверки качества выполненной работы.

Обжим с использованием инструмента

Порядок правильной обжимки с использованием инструмента должен быть следующим.

Вначале следует выполнить обрезку кабеля . Сделать это можно при помощи кримпера, если у него есть соответствующее лезвие. У большинства современных кримперов оно есть. При его отсутствии обрезку кабеля можно выполнить как стриппером, так и ножом. Снять изоляцию провода, освободив цветные жилы проводов от внешней оболочки можно с помощью кримпера, вложив в соответствующее гнездо кабель. Освобожденные от оболочки провода следует расположить в соответствии с выбранной схемой. Если в кримпере нет соответствующего разъема, то снятие оболочки можно выполнить при помощи стриппера. Кримпер, при расположении проводов в один ряд, позволит даже не регулировать степень нажатия и срежет только оболочку, не повредив провода.

Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Располагать провода следует в соответствии с той схемой, которая была выбрана для подключения. Чаще всего у нас пользуются схемой 568B. Все провода выстраиваются в соответствии с цветовой маркировкой. После этого необходимо ровно срезать их таким образом, чтобы концы располагались вдоль одной линии. Правильное расположение проводов и ровный срез позволят на следующем этапе выполнить качественное соединение.

Все проводники приставляются к коннектору , каждый в свою канавку, и вводятся внутрь. Если какой-либо из проводов при этом изогнулся, то следует вытащить все провода, выпрямить изогнутый провод. После этого необходимо повторить процедуру. При правильном расположении проводов избыточного усилия прилагать не придется.

Если все предыдущие этапы можно выполнить и без кримпера, не усложнив существенно процедуру и не потеряв в качестве, то последний является ключевой причиной, зачем нужен такой инструмент для правильной обжимки. Головку коннектора следует расположить в соответствующем гнезде, после чего выполняется нажим на ручку прибора. На некоторых кримперах имеется несколько разъемов под коннекторы. Следует убедиться, что установка выполнена в правильном разъеме для обжима RJ -45. В момент нажима крепления пинов коннекторы прижимаются к введенным проводам. При этом глубина продавливания и устройство площадок крепления таково, что соединение будет соответствовать электротехническим параметрам соединения.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской) . Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса. Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить.

Проверка качества выполненной работы

Проверку можно выполнять одним из нижеперечисленных способов:

• проверкой индикации портов на устройствах,
• прозваниванием отдельных жил кабеля,
• с помощью сетевого тестера.

Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам. Следует проверить наличие индикации Ethernet порта. Если индикации нет на какой-либо из сторон, то обжим выполнен неверно.

Проверку, какой именно пин подключен не корректно, можно выполнить при помощи обычного мультитестера . Для этого необходимо просто прозвонить конкретные жилы. Но такой способ не позволит убедиться в том, по правильной ли схеме была выполнена распиновка.

С помощью специального сетевого тестера можно подключить обжатый кабель в разъемы RJ -45 и провести полноценное тестирование, в ходе которого будет понятно и то, по какой схеме был подключен кабель и есть ли потери передачи сигнала.

Типичные ошибки

Очень важно при выполнении обжима соблюдать правильное в один ряд расположение жил обжимаемого кабеля. Провода ни в коем случае не должны перекручиваться или сплетаться. Если не удалось их расположить ровно, лучше срезать кусок кабеля и повторить процесс обжима, ровно расположив все жилы. Изоляционная оболочка не должна свисать за пределами коннектора. Она должна входить внутрь коннектора.

Если кабель в каком-то месте оборвался, то ни в коем случае не следует делать скрутку. Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Соединить их можно через специальный соединительный элемент.

При недостаточном опыте обжима кабелей лучше запастись кабелем и коннекторами с запасом. Стоят они немного, но, зато при возникновении ошибок при подключении, можно будет срезать результат неудачной работы и повторить подключение снова.

Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

Читайте в статье:

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.

Инструмент, необходимый для обжима витой пары

Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.

Мнение эксперта

Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО «АСП Северо-Запад»

Спросить у специалиста

“Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново”.

Как обжать витую пару: схемы и нюансы

Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.

Обжим витой пары 8 жил: схема цветовой распиновки

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.

Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?

Схема обжима витой пары 4 жилы: области применения

Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Зелёный.

Как обжать витую пару 8 жил: краткая инструкция

Иллюстрация	Выполняемое действие
	Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил.
	Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме.
	В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора.
	Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора.

Как видите, никаких сложностей здесь нет.

Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.

Как обжать интернет-кабель в домашних условиях без кримпера

Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.

Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю.. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

BSP Security — Как правильно обжимать кабель витая пара?

Как известно, существуют два стандарта — это EIA/TIA-568A и EIA/TIA-568B (далее просто T568A и T568B) которым необходимо следовать при обжиме кабеля для получения наилучшего результата. Стандарт T568B призван заменить и дополнить стандартT568A, но первый до сих пор встречается довольно часто, хоть и является устаревшим.



Кабель UTP (unshielded twisted pair) обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов. Реально используется только 4 из них: 1 и 2 — передающие и 3 и 6 — приемные. Цветовые маркировки — на рисунке.





568А



568B

При соединении компьютер-свитч с обоих концов кабеля коннекторы обжимаются одинаково по одной из схем – T568A или T568B. При соединении типа компьютер-компьютер с каждого конца кабеля обжимается по разному: с одного конца T568A, а с другого – T568B, или наоборот.

Итак, ниже описан сам алгоритм обжима витой пары:
1. Аккуратно обрезаем конец кабеля, чтобы вышел ровный торец.
2. Счищаем с кабеля изоляцию на 2-2,5 см. Для этого можно воспользоваться встроенным в обжимку лезвием, хотя это не принципиально.
3. Расплетаем проводки и выстраиваем их в ряд, соблюдая цветовую схему. Ещё раз проверяем, чтобы длина проводников была одинаковой.
4. Держа коннектор защелкой вниз, вставляем проводники в него. Следим, чтобы все они попали в желобки и уперлись в перегородку коннектора.
5. Вставляем коннектор в обжимной инструмент и сильно, но не резко, зажимаем его там. После обжима пошатайте провод рукой – он должен держаться крепко.

После всего этого нам только останется обжать другой конец кабеля, в зависимости от ваших нужд и проверить его.
Проверять можно тремя способами:
1. Просто подключить его на место использования и проверить, не теряются ли пакеты.
2. Прозвонить обычным мультиметром
3. Использовать специальный сетевой тестер. Это самый лучший способ.





Я слышал, что кабели витой пары обжимаются по определенному стандарту. А мой друг говорит, что витую пару можно обжимать произвольно, главное, чтобы было одинаково с обоих концов. Так ли это? И к чему может привести произвольный обжим?

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на расстоянии от 20м и более, обжатый не по стандарту кабель может оказаться непригодным для использования, особенно если для передачи питания используется PoE.



Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает (падает ли только для той машины, на которой неправильно, или для всех?).

В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.



Если в витой паре используется только 4 провода, зачем там еще 4?

Кабель UTP 5 категории позволяет использовать стандарт 1000Base-T, называемый еще Gigabit Ethernet, в котором предусмотрено использование всех четырех пар проводов.

Klein Tools VDV826-600 [5/20] Инструменты для обжима / снятия изоляции для витой пары

Компактный модульный обжимной инструмент с храповым механизмом

•

Комплексный инструмент для резки, зачистки и обжима кабелей для передачи голоса и данных

•

Отрезки и зачистки CAT6 , CAT5e, CAT3 и плоские сатиновые голосовые кабели

•

Обжимные 4-, 6- и 8-позиционные модульные разъемы

•

Усиленный храповой механизм обеспечивает полную заделку

•

Прямой боковой обжим обеспечивает более равномерное,

точная заделка контактов на всех контактах

•

Компактный, эргономичный дизайн для естественной работы одной рукой

•

Примерно на 40% меньше, чем у других обжимных клещей для удобного хранения

•

Краткие справочные схемы электрических соединений разъемов представлены на инструмент

и загружаемый на мобильное устройство

VDV226-107

Кат.№ Цвет Отрезки и полоски Обжимные разъемы Положение / пара / проводники Общая длина Вес

VDV226-107 Желтый / Черный STP / UTP-кабель для передачи данных Плоский сатиновый телефон

Кабель 28–22 AWG (0,08–0,34 мм²)

RJ11, RJ12 и 6-контактный разъем RJ45, 2 пары / 4 провода;

6-контактный, 3-парный / 6-проводной;

8-позиционный, 4-парный / 8-проводниковый

5-1 / 4 дюйма (133,4 мм) 11,2 унции (318 г)

Сверхмощный

храповой механизм

Модульный инструмент для обжима / снятия изоляции с храповым механизмом

•

Быстрая и надежная установка модульного обжимного разъема для приложений передачи голоса и данных

•

Универсальный инструмент для резки, снятия изоляции и обжима парных кабелей (круглый STP / UTP

и плоский сатиновый телефонный кабель)

•

Обжимные модульные соединители на 4, 6 и 8 позиций (RJ22, RJ11 / RJ12 и RJ45)

•

Плашки для обжима прецизионно отшлифованы из высокоуглеродистой стали

•

Предохранитель с храповым механизмом и защита лезвия на режущих и зачистных ножах снижает риск травм

•

Храповой механизм полного цикла предотвращает отсоединение соединителя до полного сжатия

•

Желтые и черные ручки повышают комфорт, видимость и позволяют быстро идентифицировать на

•

Не для использования с разъемами AMP

®

•

Доступен сменный набор ножей (кат.№ VDV999-064)

VDV226-011

Плоскогубцы — обжим разъема

•

Обжимные соединители UR / UY / UG смещения изоляции (IDC) — Scotchlok

®

0002 типа

0002 разъемов

0002

Рифленые губки для наматывания проволоки, наматывания петель и скручивания

•

Чистая зачистка проволоки 23 AWG и 24 AWG

•

Горячее соединение обеспечивает плавность хода и отсутствие колебаний рукоятки

•

Поверхность резки с индукционной закалкой для long life

VDV026-049

Кат.№ Общая длина Длина губки Ширина губки Толщина ножа Длина острия Диаметр ручки Исполнение Цвет ручки Вес

VDV026-049 6-51 / 64 дюйма

(172,6 мм)

2 дюйма (50,8 мм) 45/64 дюйма (17,9 мм) 3/8 дюйма (9,5 мм) 7/16 дюйма (11,1 мм) 0,095 дюйма x 0,125 дюйма

(2,41 мм x 3,17 мм)

Пластмасса погруженная Y

желтая 4,5 унции (128 г)

Scotchlok

®

является зарегистрированным товарным знаком 3M Corporation.

Каталожный номер Цвет Отрезки и полосы Обжимные разъемы Положение / пара / проводники Общая длина Вес

VDV226-011-SEN Желтый / Черный STP / UTP, плоский атласный телефон Кабель,

и 22-28 AWG (0.08 — 0,34 мм²)

RJ11, RJ12, RJ22 и RJ45, 4 контакта, 1 пара / 2 провода,

4 контакта, 2 пары / 4 провода

6 контактов, 2 пары / 4-проводной,

6-контактный, 3-парный / 6-проводной,

8-контактный, 4-парный / 8-проводной

7-1 / 2 дюйма (190,5 мм) 11,3 унции (320 г)

AMP

®

является зарегистрированным товарным знаком TYCO, Inc.

Инструменты для обжима / снятия изоляции для витой пары

UG IDCUR IDC UY IDC

Инструменты для передачи голоса / данных / видео, тестеры и разъемы

См. Стр. 310 дополнительная информация о предупреждениях.

Как сделать качественное обжимное соединение: 6 шагов (с изображениями)

Дополнительная информация
Немного науки и контроля качества

Терминал можно как чрезмерно, так и недостаточно обжать;

Системы обжима предназначены для уплотнения жил проволоки до заданного уровня, чтобы не оставалось никаких промежуточных пространств (зазоров) между жилами. Это предотвращает попадание влаги и кислорода в обжим и, следовательно, предотвращает возникновение коррозии. Если это сделано правильно, пайка задней части обжима (как рекомендуют некоторые) не повлияет на коррозионную стойкость соединения, так как для припоя не останется места.В конечном итоге процесс обжима направлен на деформацию проволоки и обжим до заданного уровня, устранение зазоров, а также на холодную обработку проволоки до заданного уровня.

Недостаточная обжимка, которая может быть достигнута с помощью неправильного инструмента или матрицы для обжима, без циклического полного закрытия инструмента, с использованием инструментов типа плоскогубцев или неправильным выбором обжима и проволоки, эти промежуточные пространства останутся открытыми, что приведет к попаданию влаги и кислород поступает, что в конечном итоге приводит к коррозии и, следовательно, образованию соединения с высоким сопротивлением или механическому разрушению.Если обжат недостаточно, соединение также будет иметь пониженную механическую прочность и на крайнем уровне будет вырываться с очень малым усилием. Хотя прочность соединения на разрыв не является идеальным тестом (из-за проблем с чрезмерным обжимом, описанных ниже), это обычный тест, который быстро применяется в заводских условиях и, следовательно, обычно используется в качестве проверки контроля качества.

Чрезмерное обжатие соединения может иметь столь же плачевные результаты — в крайних случаях наложенное напряжение на провода может привести к полному выходу из строя, что, вероятно, очевидно.Менее очевидная проблема — это повышенная чувствительность к усталости, которая возникает в местах с вибрацией, где отказ может не проявляться в течение некоторого времени. Этот тип отказа аналогичен тому, что происходит, когда вы продолжаете сгибать скрепку — материал затвердевает, а затем в конечном итоге выходит из строя. Избыточный обжим труднее обнаружить, поскольку простой тест на растяжение не обязательно решит проблему, из-за этого, как правило, используются другие методы контроля качества, хотя ни один из них не является практичным для домашнего мастера;

Микрошлифование — это разрушающий тест, который является единственным полностью определенным методом определения качества обжима. Поэтому он часто используется в промышленности для обеспечения правильности проектирования / калибровки и настройки оборудования для обжима, где могут быть взяты образцы. взяты и проанализированы.Процесс состоит из прорезания гофрированного соединения через гофрированный участок, монтажа и полировки профиля, а также осмотра и измерения с помощью микроскопа. Критерии хорошего соединения в основном заключаются в том, чтобы определить, произошло ли правильное уплотнение, т. Е. Отсутствие пустот, включений посторонних веществ или оксидов и приблизительно шестиугольные участки гофрированных жил проволоки.

Испытания на растяжение вручную — это может быть легкое подергивание соединения, но в производственной среде обычно используется откалиброванный тестер для приложения силы до тех пор, пока соединение не выйдет из строя, с учетом достигнутого усилия текучести.Это может быть быстрая проверка в процессе, которая обнаружит недостаточный обжим, но не обязательно чрезмерный обжим.

Высота обжима — измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как он является неразрушающим и позволяет легко определить как чрезмерный, так и недостаточный обжим.

Усилие обжима — многие автоматические обжимные инструменты измеряют силу, прилагаемую во время процесса обжима. Это еще один надежный метод определения качества обжима, и его преимущество заключается в том, что это проверка в процессе — нет необходимости останавливать машины или удалять образцы.

Пайка — вы можете увидеть рекомендации по пайке обжимов в другом месте. Нет необходимости паять какие-либо опрессовки. Фактически, это может снизить надежность обжима. Обжимные устройства предназначены для контроля изгиба кабеля в точке входа. Пайка может сделать соединение жестким и привести к преждевременному выходу из строя.

Эзотерические инструменты — Из-за опасности чрезмерного обжима, описанного выше, и сложности его обнаружения, я настоятельно не рекомендую использовать молотковый инструмент или что-либо еще, не предназначенное специально для этого типа обжима.Это включает в себя сжатие в тисках, сдавливание тисками с гвоздем до углубления, использование плоскогубцев, удары молотком или любой другой жестокий метод, который может прийти в голову. Вы можете получить приемлемый результат, но очень высок риск, что вы не получите этого, и сустав выйдет из строя преждевременно.

Дополнительная литература
К сожалению, имеется очень мало широко доступной информации о технологии обжима, и, безусловно, лучшая книга в настоящее время не издается;

Справочник по электрическому соединителю

: Технология и приложения (серия электронных корпусов и межсоединений), Роберт С. Мрочковски, ISBN 978-0070414013

Однако большинство крупных производителей обжима выпускают своего рода руководство, следующие хорошие примеры.Другие доступны;

http://tooling.te.com/pdf/US_crimpposter.pdf
http://tooling.te.com/europe/pdf/crimp-connections-english-german-3-1773444-1.pdf
http: //www.molex.com/pdm_docs/ats/TM-638000029.pdf
http://www.molex.com/pdm_docs/ats/TM-640160065.pdf

Разъемы RJ

— Сетевая энциклопедия

Определение разъемов RJ в сетевой энциклопедии.

Что такое разъемы RJ?

Соединители RJ — это семейство нажимных и щелчковых соединителей для подключения витой пары в телефонной и сетевой проводке.RJ означает Зарегистрированный Джек. Типы RJ определяют тип разъема как гнездо или розетка (гнездо), так и штекер (штекер).

Разъемы RJ

Наиболее распространенными типами разъемов RJ являются следующие:

• Разъем RJ-11: 4-проводной или 6-проводной разъем телефонного типа, который соединяет телефоны с настенными панелями. RJ-11 поддерживает до шести проводов, но обычно только четыре используются с двухпарной витой парой, которая обычно используется в телефонных кабелях. Бестселлер разъемов RJ-11 на Amazon (согласно более чем 53 отзывам покупателей)
• Разъем RJ-45: 8-проводной разъем телефонного типа, используемый с витой парой для подключения компьютеров, настенных плат, патч-панелей, и другие сетевые компоненты.RJ-45 — это стандартный тип разъема для кабелей с неэкранированной витой парой (UTP) и экранированной витой парой (STP) в сетях Ethernet с топологией «звезда», таких как 10BaseT и 100BaseT4. RJ-45 определен в стандарте Международной организации по стандартизации (ISO) 8877. Бестселлер разъемов RJ-45 на Amazon (согласно более чем 220 отзывам клиентов)
• Разъем RJ-48: 8-проводной разъем телефонного типа Используется с кабелем типа «витая пара» для соединения линий передачи цифровых данных (DDS) T1 и 56 КБ.RJ-48 использует тот же разъем, что и RJ-45, но использует другое соединение: одна пара проводов для передачи сигналов, одна пара для приема сигналов, одна пара для стока и одна неиспользуемая пара (зарезервирована для использования в будущем). Разъемы RJ-48 бывают трех разновидностей: RJ-48C и RJ-48X для подключения линий T1 и RJ-48S для подключения линий DDS 56 КБ. Разъемы RJ-48 на Amazon

ПРИМЕЧАНИЕ

---

На схеме выше показаны разъемы RJ-11 и RJ-45/48, которые используются для подключения обоих концов кабеля UTP.Контакты обозначены с 1 по 4 или с 1 по 6 для 4-проводного и 6-проводного RJ-11 и с 1 по 8 для 8-проводного (четырехпарного) RJ-45/48. Кабели могут быть с прямыми или перекрестными контактами, в зависимости от их использования. Например, кабель UTP с прямыми контактами и концевой заделкой RJ-45 используется для подключения компьютера к концентратору 10BaseT, в то время как кабель с перекрестными выводами или перекрестный кабель используется для прямого соединения двух компьютеров или для соединения двух концентраторов.

В следующей таблице показано расположение контактов для этих различных кабелей с цветными проводами, закодированными следующим образом:

• Y = желтый
• G = зеленый
• R = красный
• W = белый
• S = серебристый
• OR = оранжевый
• BL = синий
• BK = черный
• BN = коричневый

Если эти цвета комбинируются в полосатых кабелях, цвет кодируется OR / W для оранжевого / белого или оранжевого с белыми полосами и т. д.В кабелях RJ-11 и RJ-45 обычно используются однотонные провода, а в кабелях RJ-48 — полосы. Обратите внимание, что RJ-45 имеет два типа перекрестного соединения: 568A / B и USOC. Если закрепление провода указано как Y (1–4), это означает, что желтый провод подключен к контакту 1 на одном конце и к контакту 4 на другом.

Профессиональный обжимной инструмент TC-CT68 обжимает, срезает и отрезает кабель для 8- и 6-позиционных модульных вилок: Лучшее предложение на Amazon

Типы крепления кабеля

Разъем / кабель	Штифты
RJ-11 прямой (4-проводный)	Y (1-1), G (2-2), R (3-3), BL (4-4)
RJ-11, перекрестный (4-проводной)	Y (1-4), G (2-3), R (3-2), BL (4-1)
RJ-11 прямой (6- провод)	BL (1-1), Y (2-2), G (3-3), R (4-4), BK (5-5), W (6-6)
RJ -11 скрещенных (6-проводных)	BL (1-6), Y (2-5), G (3-4), R (4-3), BK (5-2), W (6-1 )
RJ-45 прямой (8-проводной)	BL (1-1), OR (2-2), BK (3-3), R (4-4), G (5-5) , Y (6-6), BN (7-7), S (8-8)
RJ-45 USOC, перекрестный (8-проводный)	BL (1-8), OR (2-7) , BK (3-6), R (4-5), G (5-4), Y (6-3), BN (7-2), S (8-1)
RJ-45 568A / B перекрестный (8-проводной)	BL (1-3) , ИЛИ (2-6), BK (3-1), R (4-5), G (5-4), Y (6-2), BN (7-8), S (8-7)
RJ-48C прямой (8-проводной)	OR / W (1-1), W / OR (2-2), (3-3) не используется, BL / W (4-4), W / BL (5-5), (6-6) не используется, сток BL (7-7), сток ИЛИ (8-8)
Перекрещенный RJ-48C (8-проводной)	OR / W (1- 4), W / OR (2-5), (3-3) не используется, BL / W (4-1), W / BL (5-2), (6-6) не используется, слив BL (7-7 ), ИЛИ слив (8-8)

.
