Обжимка витой пары — Step-by-step. Пошаговые заметки — LiveJournalОбжимка витої париОбжим витой пары + шпаргалка обжима провода 5 категории, витой пары на коннектор RJ-45
Многие считают, что это самый сложный этап прокладки сети. Поводков так много, в них так легко запутаться, нужно покупать специальный обжимной инструмент и т.д. На самом деле все довольно просто.
Для обжима витой пары вам потребуются специальные клещи для обжимки (т.н. кримперы)и пара коннекторов RJ-45

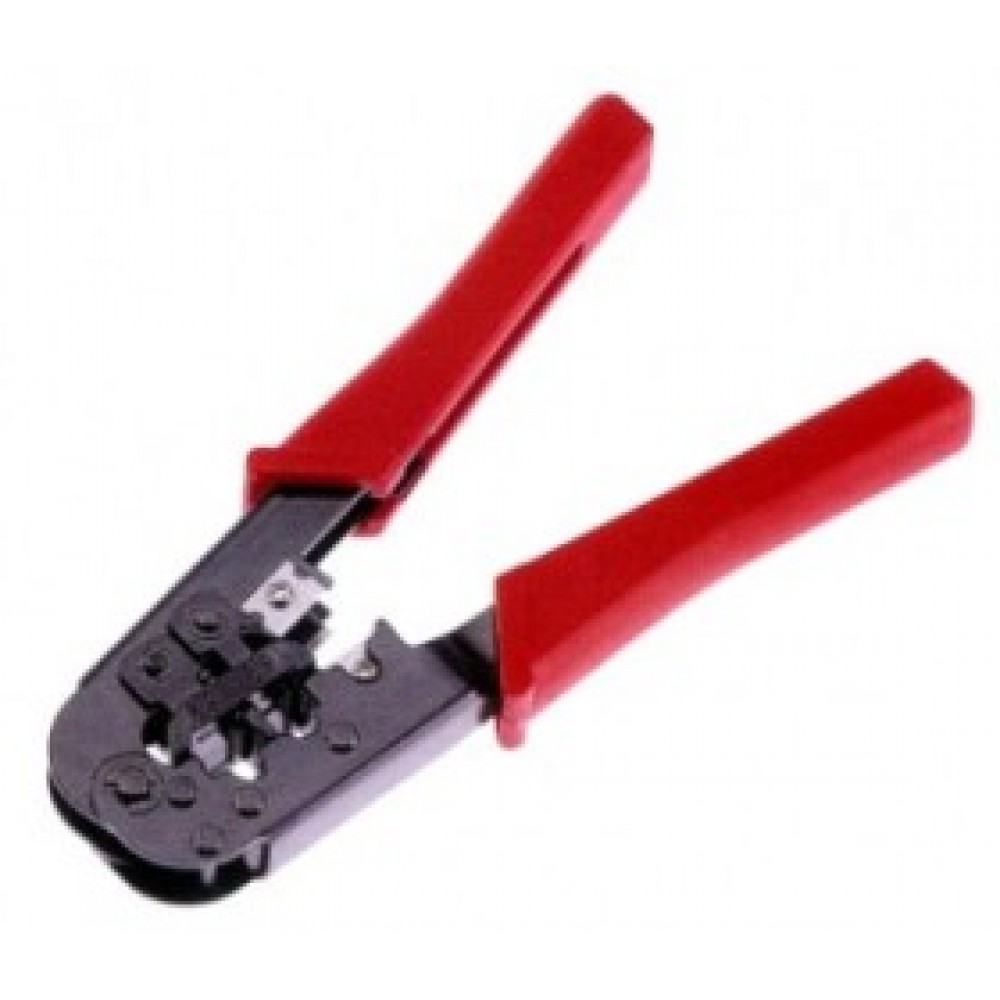

Обжимной инструмент RJ-45
Коннекторы RJ-45
Последовательность действия при обжиме:
- Аккуратно обрежьте конец кабеля при этом, луче всего пользоваться резаков встроенных в обжимной инструмент.
- Снимите с кабеля изоляцию можно использовать специальный нож для зачистки изоляции витой пары, его лезвие выступает ровно на толщину изоляции. Впрочем, если нет специального ножа, можно воспользоваться обычным или взять ножницы.
Нож для зачистки изоляции витой пары.
- Разведите, расплетите и выровняйте проводки. Выровняйте их в один ряд, при этом соблюдая цветовую маркировку.
- Обкусите проводки так, что бы их осталось около сантиметра.
- Вставляйте проводники в разъем RJ-45
- Проверьте, правильно ли вы расположили проводки.
- Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.
Существует распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны.
Сетевая карта Коммутатор по стандарту: T568A
При такой раскладке информацию несут следующие проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый. Остальные экранируют помехи.
Сетевая карта Коммутатор по стандарту: T568B
При такой раскладке информацию несут следующие проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.
Остальные экранируют помехи.
Сетевая карта Сетевая карта (Кроссовер кабель)
Обжатая таким образом, витая пара может вам понадобиться в 2 случаях:
- Для соединения 2 компьютеров без коммутатора.
- Для соединения 2 или более Hub/Switch
Обжимаем витую пару подручными средствами.
Обжать витую пару можно и при помощи тонкой отвёртки, конечно, качество контакта может быть несколько хуже, кроме этого на обжим у вас уйдет намного больше времени и сил. В любом случае вам потребуется отвертка и несколько коннекторов RJ-45. Кроме этого можно приобрести уже обжатую витую пару разрезать её и прикрутить/припаять к вашим отрезкам витой пары.
- Установите проводки так, как вам требуется.
- Проверьте правильность расположения контактов.
- Утопите пластиковый фиксатор.
- Сначала утопите зубчики контактов так, чтобы они не выступали над поверхностью RJ-45 коннектора, надавливая на них поперёк концом отвертки.
- Затем разверните отвертку и окончательно погрузите контакты, так чтобы зубцы вошли в изоляцию. Давите аккуратно, но сильно.
- Проверьте обжатую таким образом витую пару. Если после подключения не зажигаются световые индикаторы на сетевой карте и коммутаторе или сеть работает, но плохо, с ошибками, часто теряя данные, значит плохой контакт у одного или нескольких несущих проводников. Ещё раз прожмите отверткой все контакты, если не помогает, попробуйте обжать сеть заново или воспользуйтесь обжимным инструментом.
Обжимаем витую пару с помощью отвертки с тонким жалом.
Можно приобрести уже обжатую витую пару её часто продают отрезками небольшой длины (1-5 метров) в компьютерных фирмах, а затем разрезать и прикрутить, припаять к концам вашего сетевого кабеля.
+ Шпаргалка
Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка.
- Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.
- Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.
Варианты разводки восьмижильной витой пары
Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.
Внешний вид коннектора RJ-45 с нумерацией разъемов
Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :
Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами.
Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так:
Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.
P.S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым
Еще можно почитать:
https://bga68.livejournal.com/150088.html
Обжимка для кабеля RJ45, RJ11
Как известно, в сегодняшнее время для построения телекоммуникационных сетей используются специальные стандартизированные коннекторы (RJ45, RJ11 и т.д.), и для закрепления этих коннекторов на кабеле необходим специальный кримпер для обжима. Можно конечно попробовать провести эту процедуру и подручными средствами, но сделать это без повреждений коннектора довольно проблематично, да и качество контактов может быть недостаточным для нормальной и бесперебойной передачи сигнала.
Обжимной инструмент для витой пары предназначен для качественного закрепления коннекторов на круглом или плоском проводе и используеться для обжима RJ45 (коннектор используемые при посмтроении локальных компьютерных сетей, имеет 8 контактов в соответствии с количеством проводов в витой паре), а так же RJ11 и RJ12, которые по сути представляют собой один и тот же коннектор с разницей лишь в количестве контактов на них. Обжимка для кабеля инструмент спецефический и врятли будет необходим в обычно домашнем хозяйстве, но будет просто незаменим для всх, кто работает с компьютерными или телефонными сетями. Купить обжимные клещи для rj 45 можно в нашем магазине. Инструмент для обжимки rj-45 не комплектуется специальным инструментом для зачистки кабеля перед обжимкой.
Клещи для обжима позволят легко и надежно зафиксировать практически любой коннектор к проводу. В общей сложности этим инструментом можно обжать 10 типов коннекторов: 8Р8С, 6Р6С, 4Р4С, RJ11, RJ45 и других типов.
Возможности инструмента
Клещи для обжима витой пары пригодятся сетевым администраторам и тем, кто занимается прокладкой компьютерных сетей и оборудования для телефонов. Процесс обжима очень быстрый. Вначале необходимо уложить по схеме провода в коннектор. Затем поместить его в специальный паз инструмента до характерного щелчка. Качество обжима получается очень хорошим.Если вам необходима качественная обжимка сетевого кабеля инструмент rj-45 будет идеальным решением.
Обжимной инструмент rj-45 имеет размеры 10.4 х 2.5 х 26.5 см. Прорезиненные ручки позволяют непрерывно работать с инструментом длительное время. Инструмент для обжима витой пары сделан из прочного металла. К клещам прилагается приспособление для снятия изоляции. Кольцо одевается на палец, а в прорезь вставляется кабель. Специальный механизм надежно удерживает его. Для снятия необходимо выполнить несколько оборотов на пальце.
Как обжать Rj45
Вы можете быстро и легко прижать RJ-45 к кабелю с помощью обжимного инструмента или без него.
Если у вас есть обжимной инструмент, снимите часть оболочки, распутайте и расположите провода в правильном порядке, вставьте их в разъем и …
Метод 1 из 2:
Использование обжимного инструмента
- Зачистите кабель назад на 1 дюйм (25 мм) от конца. Вставьте кабель в секцию для снятия изоляции инструмента и плотно сожмите его.Затем плавным и равномерным движением поверните обжимной инструмент вокруг кабеля, чтобы получить чистый разрез. Держите инструмент зажатым и потяните в сторону конца провода, чтобы снять оболочку. [1]
- Зачистная часть представляет собой круглое отверстие рядом с рукояткой инструмента.
- Оболочка должна аккуратно сниматься, оставляя оголенными провода.
- Раскрутите и распрямите провода внутри кабеля. Внутри кабеля вы увидите несколько скрученных вместе проводов меньшего размера.Разделите скрученные провода и распрямите их, чтобы их было легче разложить в нужном порядке. [2]
- Отрежьте небольшой пластиковый разделитель проводов или сердечник, чтобы он не мешал.
- Не обрезайте и не отсоединяйте провода, иначе вы не сможете вставить их в разъем.
- Расположите провода в правильном порядке. Пальцами расположите провода в правильном порядке, чтобы их можно было правильно обжать. Правильная последовательность следующая слева направо: оранжевый / белый, оранжевый, зеленый / белый, синий, синий / белый, зеленый, коричневый / белый, коричневый. [3]
- Всего 8 проводов, которые необходимо расположить в правильной последовательности.
- Обратите внимание, что провода, помеченные как оранжевый / белый или коричневый / белый, обозначают небольшие провода двух цветов.
- Обрежьте провода ровной линией. 1 ⁄ 2 дюймов (13 мм) от оболочки. Удерживайте провода большим и указательным пальцами, чтобы они были в порядке. Затем с помощью режущей части обжимного инструмента нарежьте их ровной линией. [4]
- Режущая часть инструмента будет напоминать кусачки.
- Для правильного обжима разъема RJ-45 провода должны быть ровными. Если вы разрежете их неровной линией, переместите провода дальше и перережьте их снова.
Совет: Если у вашего инструмента нет режущей части, используйте кусачки или ножницы, чтобы отрезать маленькие проволочки.
- Вставьте провода в разъем RJ-45. Возьмите разъем RJ-45 так, чтобы зажим находился снизу, а маленькие металлические штыри были обращены вверх. Вставьте кабель в разъем так, чтобы каждый из небольших проводов вошел в небольшие канавки в разъеме. [5]
- Оболочка кабеля должна входить внутрь разъема так, чтобы он проходил через основание.
- Если какой-либо из маленьких проводов изгибается или не входит в канавку должным образом, выньте кабель и распрямите провода пальцами перед повторной попыткой.
- Перед обжимом разъема провода должны быть вставлены в правильном порядке, и каждый провод должен войти в канавку.
- Вставьте соединитель в обжимную часть инструмента и дважды сожмите. Вставьте разъем в обжимную часть инструмента до упора. Сожмите ручки, чтобы обжать разъем и закрепить провода. Освободите ручки, затем снова сожмите инструмент, чтобы убедиться, что все штифты прижаты вниз. [6]
- Обжимной инструмент проталкивает маленькие штыри в канавках вниз на провода, чтобы удерживать их и соединять с разъемом RJ-45.
- Снимите трос с инструмента и убедитесь, что все штифты опущены. Выньте соединитель из инструмента и посмотрите на штыри, чтобы убедиться, что все они прижаты вниз ровной линией. Слегка потяните за разъем, чтобы убедиться, что он прикреплен к кабелю. [7]
- Если какой-либо из штифтов не нажимается, вставьте провод обратно в обжимной инструмент и снова обожмите его.
- Если какой-либо из штифтов не нажимается, вставьте провод обратно в обжимной инструмент и снова обожмите его.
[2]
Затем с помощью режущей части обжимного инструмента нарежьте их ровной линией. [4]
Метод 2 из 2:
Присоединение разъемов RJ-45 без обжимного инструмента
- Обрежьте внешнюю оболочку кабеля ножницами. Возьмите ножницы и аккуратно прорежьте пластиковую оболочку на расстоянии примерно 25 мм от конца кабеля. Убедитесь, что вы не порезали провода внутри. Когда ножницы войдут в оболочку, поверните кабель и ножницы, чтобы сделать разрез вокруг кабеля. Затем просуньте кончики пальцев под ножны и потяните их ближе к концу. [8]
- Не делайте слишком глубоких надрезов.
Совет: Если у вас нет ножниц, вы можете использовать универсальный нож, чтобы отрезать внешнюю оболочку. Но будьте осторожны, чтобы не порезать провода внутри.
Отделите и распрямите небольшие провода в кабеле. Пальцами раскрутите и распрямите оголенные провода после снятия оболочки. Если есть пластиковый сердечник или разделитель проводов, отрежьте его ножницами.
[9] - Поместите провода в правильном порядке. Расположите провода слева направо в следующем порядке: оранжевый / белый, оранжевый, зеленый / белый, синий, синий / белый, зеленый, коричневый / белый, коричневый. Их необходимо расположить в определенном порядке, чтобы правильно подключить к разъему RJ-45. [10]
- Некоторые провода имеют 2 цвета, например оранжевый и белый провод.
- Обрежьте провода 1 ⁄ 2 дюймов (13 мм) от оболочки. Соедините провода вместе и удерживайте их большим и указательным пальцами. Затем срежьте их ножницами. Убедитесь, что они срезаны равномерно. [11]
- Провода должны быть ровными, чтобы входить в канавки разъема.
- Если вы разрезаете провода неровно, опустите их вниз и снова обрежьте их так, чтобы их концы находились на прямой линии.
Вставьте провода в пазы разъема RJ-45.
Удерживайте разъем так, чтобы металлические штыри или скобы были обращены вверх, а зажим — вниз.Удерживая маленькие провода вместе в правильном порядке, вставьте их в разъем. Они должны входить в пазы разъема так, чтобы конец оболочки кабельного фитинга находился сразу за основанием разъема. [12] - Нажмите на штифты отверткой с плоским шлицем. Найдите маленькие металлические штифты на концах канавок соединителя. Используйте тонкую отвертку с плоской головкой, чтобы вдавить каждый штифт вниз. Вставьте контакты 1 на 1, чтобы они полностью вошли в каждый провод. [13]
- Будьте осторожны, не тресните и не сломайте пластиковый соединитель.
- Потяните за конец разъема, чтобы убедиться, что он надежно закреплен. Дважды убедитесь, что все контакты вдавлены в провод, и слегка потяните за разъем, чтобы убедиться, что он не соскользнет. Каждый штифт должен быть вставлен на одном уровне, чтобы получилась ровная линия. [14]
- Слегка встряхните кабель и прислушайтесь к любому дребезжанию, которое может указывать на то, что один из контактов не закреплен.
Удерживайте разъем так, чтобы металлические штыри или скобы были обращены вверх, а зажим — вниз.Удерживая маленькие провода вместе в правильном порядке, вставьте их в разъем. Они должны входить в пазы разъема так, чтобы конец оболочки кабельного фитинга находился сразу за основанием разъема. [12] Обжимной инструмент
RJ Style | RJ11 / RJ12 / RJ45
Наш обжимной инструмент типа RJ совместим с модульными разъемами RJ11 и RJ45 и позволяет крепить их к соответствующему кабелю.
26,38 долл. США
Обжимной инструмент типа RJ (RJ11 / RJ12 / RJ45)
Этот обжимной инструмент подходит для одножильных и многожильных проводов.Наш двойной модульный инструмент для обжима имеет встроенную функцию резки и снятия изоляции, особенно подходящую для плоской проволоки. Это надежный инструмент, который отлично подходит для сетевых установщиков. Он также поставляется с легко регулируемой трещоткой.
Технические характеристики продукта:
- Совместимость с:
- разъемы RJ11, RJ12 и RJ45
- Модульные разъемы для плоского и круглого кабеля
- 6P4C, 6P6C и 8P8C
- Встроенные лезвия для снятия изоляции
| Модель #: | CK-CRIMP1145 |
|---|---|
| Наличие: | В наличии |
| Корабли: | 10 ноября |
| Доступное дополнительное количество: Отправка в течение 7 дней | |
| Гарантия: | Пожизненная гарантия |
| Состояние: | Новый |
| Вес: | 0.91 фунт |
| Марка | Кабели и комплекты |
| Обжимной инструмент типа RJ (RJ11 / RJ12 / RJ45) | $ 26,38 |
|---|
Покупка без риска, возврат без проблем. УДИВИТЕЛЬНЫЙ ГАРАНТИРОВАНО
После получения заказа потратьте целый месяц на то, чтобы опробовать его. Если вы решите, что это вам не подходит, или если вы не полностью удовлетворены во всех отношениях — если это не УДИВИТЕЛЬНО, мы вернем вам деньги.Ваше полное удовлетворение ГАРАНТИРУЕТСЯ или ваши деньги возвращаются. Это потрясающе.
Великолепное, что никогда не кончится.На все, что вы покупаете в CablesAndKits, распространяется ПОЖИЗНЕННАЯ гарантия, включая пожизненную гарантию предварительной замены. УДИВИТЕЛЬНОЕ никогда не заканчивается.
Мы понимаем, что в случае неисправности или поломки изделия длительные простои невозможны. Если у вас возникнет неисправность или сбой в работе продукта на любом этапе вашего владения, мы отправим вам замену в тот же день, когда вы сообщите о проблеме.Если потребуется, мы даже ускорим доставку, чтобы указать дату и время доставки, которые соответствуют вашим потребностям.
Это потрясающе.
. Щелкните здесь, чтобы узнать подробности.
Клиенты, купившие этот товар, также приобрели:
«В наличии» означает, что этот товар «всегда доступен» у одного из наших поставщиков. Если у нас еще нет этого товара на складе, мы знаем, что он обычно доступен у определенного поставщика и что мы можем заказать его и подготовить к отправке в течение определенного периода времени.Время выполнения (сколько времени потребуется, прежде чем оно будет готово к отправке) рассчитывается и отображается в виде даты на странице продукта. Если вы можете гибко указать дату доставки этого товара, разместите заказ, и мы сообщим вам более точную дату доставки.
Если вам нужно точно знать, когда вы можете ожидать получения этого предмета, или если он вам нужен раньше, чем дата, указанная на веб-сайте, позвоните нам; иногда есть другие варианты для более быстрой доставки товаров (например, доставка напрямую от нашего поставщика, предложение альтернативного товара и т.
д.).
Похоже, что обычно мы можем заказать этот продукт (номер детали CK-CRIMP1145) и подготовить его к отправке примерно через 7 дней в зависимости от информации, которая есть в нашей системе. Мы хорошо умеем хранить точную информацию в нашей системе, поскольку это помогает нам избегать ошибок, быстрее обслуживать наших клиентов и экономит время. Другими словами, это довольно надежная оценка. ОДНАКО, в мире, в котором мы живем, все идет боком, поэтому мы не можем ничего гарантировать («мелкий шрифт»). Наша цель — помочь вам любым возможным способом, поэтому, если у вас есть какие-либо вопросы или сомнения, просто позвоните нам; мы более чем рады помочь!
«Под заказ» означает, что в настоящее время у нас есть заказ на этот товар у одного из наших поставщиков.Наша система показывает, что в настоящее время у нас есть 4 таких продукта (номер детали CK-CRIMP1145) на пути к нашему офису в Бьюфорде, штат Джорджия. Если вам нужен этот товар и он вам нужен быстрее, чем мы предполагаем, что он будет доступен, или у вас есть вопрос, касающийся большего количества, пожалуйста, свяжитесь с нами, и мы будем более чем рады сообщить вам ожидаемую дату прибытия продукта.
, поможет вам с оформлением заказа или поможет определить, подойдет ли вам другой из наших продуктов.
Когда для продукта указана будущая дата отгрузки, это означает одно из двух.1. Если товар есть в наличии, это означает, что срок доставки истек, и мы отправим товар на следующий рабочий день. 2. Если продукта нет на складе или он помечен как «Доступен», это означает, что мы закажем этот продукт, когда получим ваш заказ, и отправим его в кратчайшие сроки. Отображаемая дата является довольно точной оценкой того, когда ваш заказ будет отправлен, если вы разместите его сегодня. Обычно мы выполняем все расчетные даты отгрузки или превышаем их.
Если вам нужно точно знать, когда вы можете ожидать получения этого предмета, или если он вам нужен раньше, чем дата, указанная на веб-сайте, позвоните нам; иногда есть другие варианты для более быстрой доставки товаров (например, доставка напрямую от нашего поставщика, предложение альтернативного товара и т. д.).
Если вы запрашиваете подробную информацию о товаре, это обычно означает, что мы еще не знаем, когда этот товар будет доставлен на наш склад.
Не волнуйтесь, если вам нужен этот товар и вам нужно знать, когда он будет доставлен, позвоните нам, напишите нам в живом чате или отправьте нам электронное письмо, и мы узнаем для вас.
На этот продукт (номер детали CK-CRIMP1145) распространяется наше предложение БЕСПЛАТНОЙ стандартной доставки. Если общая сумма вашего заказа превышает 250 долларов и состоит из товаров, которые соответствуют требованиям для бесплатной стандартной доставки, вы получите бесплатную доставку заказа или этих товаров.По сути, некоторые товары в нашем магазине не могут претендовать на бесплатную доставку из-за размера или веса, и это не один из них! Как всегда, вы также можете бесплатно перейти на другие способы доставки, включая наземную и экспресс-доставку, чтобы получить этот товар уже в 10 часов утра следующего рабочего дня.
Покупка без риска, возврат без проблем. УДИВИТЕЛЬНОЕ ГАРАНТИРОВАНО.
После получения заказа потратьте целый месяц на то, чтобы опробовать его. Если вы решите, что это вам не подходит, или если вы не полностью удовлетворены во всех отношениях — если это не УДИВИТЕЛЬНО, мы вернем вам деньги.
Ваше полное удовлетворение ГАРАНТИРУЕТСЯ или ваши деньги возвращаются. Это потрясающе.
. Щелкните здесь, чтобы узнать подробности.
На все, что вы покупаете в CablesAndKits, распространяется ПОЖИЗНЕННАЯ гарантия, включая пожизненную гарантию предварительной замены.
Мы понимаем, что в случае неисправности или поломки изделия длительные простои невозможны. Если у вас возникнет неисправность или сбой в работе продукта на любом этапе вашего владения, мы отправим вам замену в тот же день, когда вы сообщите о проблеме.Мы даже можем ускорить доставку, если потребуется, постараясь указать дату и время доставки, которые соответствуют вашим потребностям.
Чтобы ознакомиться с полными условиями и положениями, нажмите здесьОбжимной инструмент с храповым механизмом для экранированных заглушек RJ45 с внешним устройством снятия натяжения
Обзор
Этот модульный инструмент для обжима разъемов RJ45 обжимает экранированные заглушки RJ45, которые имеют внешнее разгрузочное устройство.
Это двухступенчатый инструмент, который сначала обжимает контакты, а затем может использоваться для обжима внешнего устройства снятия натяжения.Храповой механизм позволяет быстро и легко обжимать и снижает утомляемость пользователя.
Концевые экранированные вилки CAT6A и CAT7Этот обжимной инструмент разработан специально для сборки наших экранированных модульных заглушек Cat6a / CAT7 CN-RJ45C7S RJ45 с внешней разгрузкой от натяжения. Простота использования с эффективностьюОбжимной инструмент предлагает надежное, простое в использовании и доступное решение для обжима экранированных штекеров CAT6a / CAT7.Он имеет храповой механизм, который снижает утомляемость пользователя, имеет компактную конструкцию и удобные ручки для удобного захвата. Универсальное оконечное устройство Обжимает как контакты провода, так и внешнее устройство снятия натяжения. Его качественный дизайн обеспечивает идеальную прямую обжимку каждый раз. |
Спецификации
Физические характеристики | |||
|---|---|---|---|
| Цвет | Синий и черный | ||
| Трещотка | Да | 9362 902 ) | Да |
| Совместимая вилка | CN-RJ45C7S2 | ||
Информация об упаковке | |||
| Количество в упаковке | 1 | ||
Спецификация (TL-CR-RJ-X_spec_sheet.pdf, 174 Kb) [Загрузить]
