Однополюсный дифференциальный автомат: 1-полюсные дифференциальные автоматы купить по низкой цене

Дифавтомат двухполюсный или однополюсный — Морской флот

Автоматические выключатели созданы для защиты проводки и техники от создаваемых коротким замыканием сверхтоков. Их используют повсеместно, как для защиты бытовых приборов, обеспечения сохранности и безопасной работы промышленного оборудования. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Это двухполюсный автоматический выключатель, или так называемый двухполюсный автомат.

Устройство: для чего нужны двухполюсные автоматы

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Двухполюсные автоматы необходимы в случаях, когда невозможно подключить прибор в общую сеть. Например, у трансформатора на выходе нет фазы и нуля, соответственно, ток идет по обоим проводам, и отключение первого провода не гарантирует нейтральности второго. Для обеспечения защищенности при эксплуатации используют приспособление этого типа, гарантированно отключающее обе линии.

Чаще всего двухполюсные автоматы используются для:

• Быстрого отключения участка цепи в случае перенапряжения.
• Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
• Защиты проводки в помещениях сверхтоков.
• Удобных и легких разветвлений сети.
• Структурирования проводки.

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Следует обязательно ставить двухполюсный автомат в качестве вводного, предохраняющего линию. Если же требуется обеспечить дополнительную защиту каким-либо отдельным контурам сети, можно спокойно использовать как двухполюсные, так и однополюсные – в этом случае со своей ролью оба будут справляться одинаково хорошо.

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Применение двухполюсных автоматов

Область применения двухполюсников очень широка. Чаще всего их используют в старых квартирах, где установлена однофазная двухпроводная проводка, то есть там, где фаза и ноль представляют собой два абсолютно одинаковых провода. При расключении в общей щитовой перестановка фазы и нуля не является ошибкой, именно поэтому в квартирах и появилась необходимость отключать оба провода в цепи. При установке автоматического выключателя в трехфазной сети через него нельзя пропускать провода заземления.

Для корректной работы автомата необходимо соединение в щитке трансформатора, так как в нем не имеется постоянной фазы и ноля. Поэтому при работе с ним требуется одновременное отключение обоих линий.

Двухполюсные автоматы так же необходимы для предохранения от выгорания или поломки стиральных машин, холодильников и прочего сложного оборудования, так как они гасят резкие перепады нагрузки сети и помогают свести потери от сверхтоков, возникающих при коротком замыкании, к минимуму.

Как подключить двухполюсный автомат

Особых трудностей самостоятельное подключение двухполюсного автомата вызвать не должно, однако доверить дело электрику и не рисковать работать с потенциально опасными приборами самостоятельно. Конечно, разобраться, как подключить все собственными руками, легко, однако проводить установку такого механизма в одиночку крайне нежелательно – обычно даже электрики работают над подключением в паре. Поэтому имеет смысл попросить кого-либо помочь и проследить за тем, чтобы ничего не случилось.

Установка любого механизма такого типа проводится при наличии на нее разрешения. Процедура его получения проста, требуется только обратиться в ЖКХ или управляющую компанию. Если же этого не сделать, есть риск получить штраф.

Прикрепить устройство на специальную металлическую рейку не сложно, достаточно вытянуть обычной плоской отверткой защелку, находящуюся на задней части корпуса предмета, подставить его к специальным крепежам, находящимся на рейке, и отпустить крепление. Механизм защелкнется сам, обеспечив надежное крепление к нужному месту. Провода подсоединяются к клеммам специальными зажимными болтами. Как правило, сверху подключаются вводные провода нуля и фазы, а снизу жилы, которые необходимо отвести в цепь.

Главное – не перепутать места подключения проводов, в противном случае автомат попросту выйдет из строя.

Схема подключения автомата

Общая схема подключения предельно проста:

1. Перед счетчиком устанавливают вводный выключатель АВ.
2. Двухполюсный АВ ставится после счетчика с однофазным входом.
3. Возможно, потребуется установка двух или трех выключателей. Это зависит от сложности схемы в однофазной сети.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Основной же особенностью двухполюсного автомата является прохождение через него обеих линий цепи. При возникновении неисправности на любой из линий, независимо от того ноль это или фаза, устройство выключает одновременно обе, что обеспечивает одновременно сохранность агрегата, так как цепь моментально разрывается, вырубая питание полностью, и большее удобство при поиске неполадок.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её защиты. Скажите, чем отличается двухполюсный автомат от однополюсного, и можно ли его заменить парой однополюсных приборов?

Ответ

Основное отличие двухполюсных дифференциальных автоматов от однополюсных заключается в том, что первые ведут наблюдение за параметрами двух линий и при значительном превышении граничных показателей отключает каждой из них. Вторые же, как это понятно из названия, позволяют защитить только одну линию.

Сделать полноценную замену 2-полюсного дифавтомата двумя 1-полюсными не удастся. Всё дело в том, что сдвоенное устройство имеет не только общий рычаг включения. Его блокировочный механизм устроен таким образом, что при возникновении неполадок в одной линии будет отключена и вторая.

Если же вы установите два однополюсника, то в случае проблемы на линии сработает только одно устройство защиты. При этом ток в неисправной цепи не исчезнет – он будет течь через второй дифавтомат и включенный электроприбор, а это чревато серьезными проблемами – вплоть до возгорания.

Настойчиво рекомендуем вам устанавливать вводной автомат двухполюсного типа. Что же касается устройств защиты отдельных контуров, которые будут стоять после него, то можно использовать и те, и другие.

При проектировании распределительного щита, одним из первых встает вопрос: «Какие автоматы использовать: однополюсные и двухполюсные?». Давайте разбираться.

При использовании однополюсных автоматов, последние устанавливаются только на фазные провода, а нулевые объединяются на специальных шинах. При срабатывании автомата разрывается только фаза, а ноль остается постоянно подключенным.

Картинки кликабельны. Кликните для увеличения

Двухполюсные автоматы устанавливаются и на фазу, и на ноль. При срабатывании такого автомата одновременно разрываются и фаза, и ноль, то есть полностью вся цепь.

Рассмотрим плюсы и минусы каждой схемы.

Однополюсные, плюсы:

+ Экономия денег и места. Однополюсный автомат стоит в 2 раза дешевле двухполюсного, а так же занимает в 2 раза меньше места в щитке. Современная проводка разделяется на много групп. Даже на обычную однушку получается 7-8 групп. И для каждой нужен автомат.

Если автоматов много, то экономия получится весьма приличной. Причем не только денег, но и размеров щитка.

+ Удобство монтажа. Щиток на однополюсных автоматах легче собирать. Поскольку нулевые провода соединяются на шинах.

На этом плюсы, пожалуй, заканчиваются. Теперь о минусах.

Однополюсные, минусы:

– Сниженная безопасность. Которую, впрочем, можно легко устранить, соблюдая несложные правила. Другой вопрос, будут ли соблюдаться эти правила.

– Сложность поиска неисправностей

Представим несколько ситуаций:

1) Кто-то перепутает фазу с нулем. Такое может случиться в старых домах с немодернизированной проводкой, где в подъездных щитах провода одного цвета, если там похозяйничает некомпетентный «специалист». Особенно, если он будет под воздействием «живительных» напитков.

В этом случае ваша проводка станет незащищенной, поскольку однополюсный автомат работает только на фазе. В такой ситуации, даже при выключенном автомате, можно получить поражение током.

Отмечу, что в домах с модернизированной проводкой подобное маловероятно.

Как избежать. Периодически проверять индикатором на вводном автомате, где находится фаза.

2) Вы выключили групповой автомат, чтобы, например, заменить розетку. Однако, при некоторых обстоятельствах на нуле (а вы помните, он у нас остался неотключенным) может быть напряжение. Со всеми вытекающими.

Как избежать. На вводе должен стоять двухполюсный автомат, который в обязательном порядке нужно выключать перед любыми работами с электропроводкой.

3) Сработало УЗО или дифавтомат. Для поиска неисправности сначала последовательно отключаются все приборы из розеток. Если это не помогло, последовательно отключаются группы. Причем отключать надо и фазу и ноль. А поскольку автомат разрывает только фазу, то придется отсоединять нулевые провода от шины. Самостоятельно это делать не рекомендуется, тут нужен специалист.

Как избежать. Никак. Справедливости ради скажу, что чаще всего неисправность выявляется отключением приборов из розеток.

Плюсы и минусы двухполюсных автоматов вытекают, соответственно, из минусов и плюсов однополюсных.

Двухполюсные, плюсы:

+ Безопасность, поскольку цепь разрывается целиком

+ Легкий поиск неисправностей

Двухполюсные, минусы:

– Дорого

– Занимают много места

– Более трудоемкий монтаж

Какие выводы можно сделать из всего сказанного:

1) Вводной автомат – обязательно двухполюсный, чтобы была возможность полностью обесточить квартиру.

2) В домах со старой электропроводкой, особенно, если в квартире немного групп, есть смысл использовать двухполюсные автоматы.

3) В домах с современной электропроводкой, особенно, если групп в квартире много, целесообразнее использовать однополюсные автоматы.

4) Если вам нужна «параноидальная» защита, используйте двухполюсные автоматы.

В чем разница однополюсного от двухполюсного автомата

Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её защиты. Скажите, чем отличается двухполюсный автомат от однополюсного, и можно ли его заменить парой однополюсных приборов?

Сергей.

Ответ

Основное отличие двухполюсных дифференциальных автоматов от однополюсных заключается в том, что первые ведут наблюдение за параметрами двух линий и при значительном превышении граничных показателей отключает каждой из них. Вторые же, как это понятно из названия, позволяют защитить только одну линию.

Сделать полноценную замену 2-полюсного дифавтомата двумя 1-полюсными не удастся. Всё дело в том, что сдвоенное устройство имеет не только общий рычаг включения. Его блокировочный механизм устроен таким образом, что при возникновении неполадок в одной линии будет отключена и вторая.

Если же вы установите два однополюсника, то в случае проблемы на линии сработает только одно устройство защиты. При этом ток в неисправной цепи не исчезнет – он будет течь через второй дифавтомат и включенный электроприбор, а это чревато серьезными проблемами – вплоть до возгорания.

Настойчиво рекомендуем вам устанавливать вводной автомат двухполюсного типа. Что же касается устройств защиты отдельных контуров, которые будут стоять после него, то можно использовать и те, и другие.

Подробнее об устройствах защиты электрических сетей рассказано здесь: https://aqua-rmnt.com/ehlektrosnabzhenie/difavtomatyi-i-uzo-v-chem-raznitsa.html

О правилах подключения дифавтомата можно узнать из этой статьи: https://aqua-rmnt. com/ehlektrosnabzhenie/kak-podklyuchit-difavtomat-po-sxeme-i-zachem-eto-nuzhno.html

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Отличие дифференциального автомата от УЗО

Здравствуйте, уважаемые читатели и гости сайта http://zametkielectrika.ru.

Анализируя полученные письма, я сделал вывод, что многие из Вас до сих пор не видят разницы между дифференциальным автоматом и УЗО, поэтому в этой небольшой статье я решил подробно разъяснить Вам этот вопрос.

Речь пойдет об функциональном и внешнем отличии дифференциального автомата от УЗО. Чтобы не запутать Вас окончательно, сразу внесу поправки в наименование и обозначение этих устройств:

• устройство защитного отключения (УЗО) — он же выключатель дифференциальный (ВД)
• дифференциальный автомат или, сокращенно, дифавтомат — он же автоматический выключатель дифференциального тока (АВДТ)

В качестве примера рассмотрим продукцию от фирмы IEK:

• УЗО типа ВД1-63, 16 (А), 30 (мА)

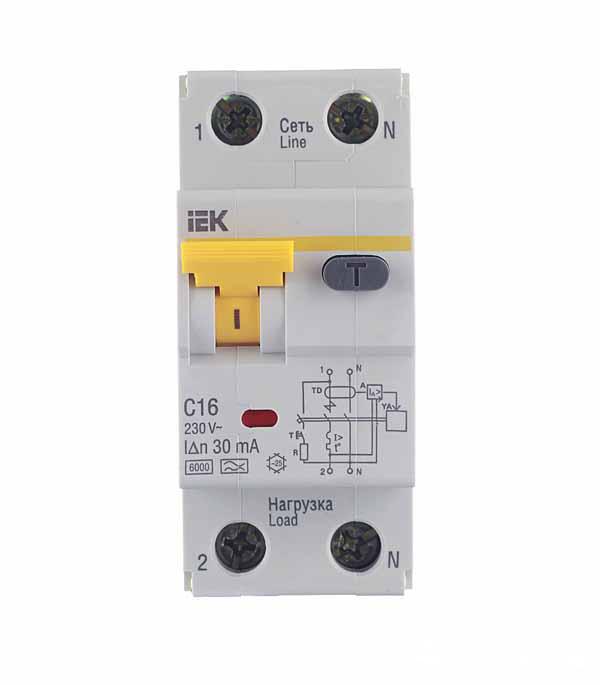

• дифференциальный автомат типа АВДТ32, С16, 30 (мА)

Вот они:

По фотографиям видно, что по внешним признакам они очень похожи.



Главное отличие дифференциального автомата от УЗО

В первую очередь необходимо знать, что у этих двух устройств разная функциональность, что является их основным отличием.

1. Устройство защитного отключения (УЗО)  — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее. Об этом я писал в следующих своих статьях (переходите по ссылочкам и читайте):

Еще раз повторю, что УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузов — его само необходимо защищать, устанавливая перед ним автоматический выключатель. Более подробно об этом я рассказывал в статье про выбор и покупку УЗО.

2. Дифавтомат или дифференциальный автомат — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Условно, дифавтомат можно представить в виде тождества:

Если сказать проще, то дифавтомат — это тоже самое УЗО, только с функцией защиты от токов короткого замыкания и перегруза.

Надеюсь, что с этим все понятно. А теперь давайте разберемся, как же эти два устройства отличить между собой.

Как отличить УЗО от дифавтомата?

1. Надпись названия устройства

В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще и самих продавцов), начали на лицевой стороне или сбоку на крышке писать название устройства, либо это УЗО (выключатель дифференциальный), либо дифавтомат (автоматический выключатель дифференциального тока).

2. Маркировка

Второй способ отличить УЗО от дифавтомата — это обратить внимание на маркировку.

Если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует, то значит это устройство защитного отключения (УЗО). В моем примере у ВД1-63 на корпусе указан только номинальный ток 16 (А), а буква типа характеристики — отсутствует.

Если перед цифрой, которая указывает значение номинального тока, изображена буква В, С или D, то значит это дифференциальный автомат. Например, у дифференциального автомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

3. Схема

Третий способ несколько сложнее, чем второй, но все равно имеет право на жизнь. Посмотрите внимательно схему подключения на корпусе.

Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.

Если же на схеме изображены дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то значит это дифавтомат.

4. Габаритные размеры

Сейчас этот параметр уже не актуален, но когда выпускались первые дифавтоматы, то они были на порядок шире, нежели УЗО, т.к. в корпусе дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время наоборот, дифавтоматы стали выпускать с габаритными размерами меньше, чем УЗО.

Как Вы видите, в моем примере УЗО ВД1-63 и дифавтомат АВДТ32 имеют совершенно одинаковые размеры. Поэтому данный пункт при отличии УЗО от дифавтомата во внимание брать не стоит.

Для тех кто ленится читать материал в текстовом виде, смотрите видео:

P.S. В данной статье мы разобрали все отличия дифференциального автомата от УЗО и научились внешне отличать их друг от друга. Теперь нам нужно сделать выбор в ту или иную сторону.

Об этом читайте в моей следующей статье: «Что выбрать? УЗО или дифавтомат». Жду от Вас вопросов и комментариев.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Дифференциальные автоматы двухполюсные ABB серий DSh301R, DS201 тип АС

Дифференциальные автоматические выключатели ABB серии DS.

Для защиты людей и животных от поражения электрическим током в случае прикосновения к электроприборам или кабелям разработаны специальные устройства защитного отключения. Это касается всех видов контакта — и прямого, то есть прикосновения к оголенному проводу, и косвенного, то есть касания элементов электротехники под напряжением.В случае повреждения или неудовлетворительного состояния изоляции проводов и кабелей также возникает риск утечки тока и, как следствие, пожароопасная ситуация.

Дифференциальные двухполюсные автоматы компании ABB предназначены для экстренного размыкания электрических сетей в случае опасности. Они могут быть использованы в помещениях любого типа — жилых домах, промышленных и административных зданиях, торговых помещениях. Широкая линейка моделей позволяет подобрать необходимое устройство для каждой электрической сети.

Модели дифференциальных выключателей типа DSH941R предназначены для номинального тока от 6 до 40А, то есть к данному устройству можно подключать кабель сечением не более 16мм2. Аппараты DSH941R можно использовать только для переменного тока, они нечувствительны к импульсным дифтокам, которые могут возникнуть при работе с люминесцентными лампами.

При выборе дифференциального двухполюсного автомата необходимо определиться с характеристиками:

— характеристики срабатывания — A, B, C, D, K или Z

< >А – для размыкания цепей с большой длиной электроповодки, а также для защиты полупроводниковых устройств

< >В – подходит для осветительных сетей общего назначения

< >C – для размыкания цепей с умеренными пусковыми токами (например, трансформаторы или двигатели)

< >D – для размыкания цепей с большими пусковыми токами и в сетях с активно-индуктивной нагрузкой

< >K – подходит для сетей с индуктивной нагрузкой

< >Z – для подключения электронных устройств, использующихся в качестве нагрузки

— номинальное напряжение

На каждом дифференциальном аппарате ABB расположена кнопка «ТЕСТ», которую необходимо нажимать один раз в месяц — устройство имитирует утечку тока и показывает, исправна ли ваша система защиты.

Новые дифавтоматы Easy9, тонкие и надежные

Если сравнить количество электроприборов в современной квартире, и в квартире хотя бы 80-х годов, становится понятно, почему в современные электрощиты ставится столько защитных устройств. Ведь автоматический выключатель, дифференциальный автомат, УЗО — все эти устройства предназначены для защиты.

Автоматы защищают вашу проводку от сверхтоков перегрузки и коротких замыканий. УЗО, они же выключатели дифференциального тока защищают вас и ваших близких от поражения электрическим током. А дифференциальные автоматы обеспечивают комплексную защиту, совмещая функции автомата и УЗО. Именно по этому дифференциальные автоматы используют чаще, чем УЗО.

Почему дифавтоматы используют чаще

Если мы говорим о бытовых электроустановках, то дифавтоматы выбирают по двух причинам. Первая причина – экономия. Связка автомат+УЗО занимает больше места, чем дифавтомат. Приходится покупать бокс большего размера, который стоит дороже. Кроме того, два устройства (автомат+УЗО) стоят дороже чем одно (дифавтомат). Вторая причина – упрощение монтажа. Ведь подключить одно устройства быстрее чем два. При небольшом количестве подключений – это не так важно. Но, если линий много, то используя дифавтомат вместо связки УЗО+автомат можно сэкономить немало времени.

Только не стоит думать, что дифференциальные автоматы однозначно лучше, чем УЗО. Это разные устройства, и применение УЗО имеет свои преимущества. Но, когда речь заходит о бюджетных решениях, то на отдельных потребителей предпочтительнее использовать дифавтоматы. Именно для этой ниши компания Schneider Electric в июне 2019 года представила новинку: компактный дифференциальный автоматический выключатели Easy9.

Чем компактный дифавтомат Easy9 отличается от прочих

Данное устройство представляет собой автоматический выключатель со встроенным электронным блоком дифференциальной защиты.

ГОСТР 50571. 5.53—2013  допускает использование устройств защитного отключения, управляемых дифференциальным током, со вспомогательным источником питания.

Именно использование электронного блока позволило сделать дифференциальный автомат такого размера. Его ширина составляет всего 18 миллиметров, то есть – 1 модуль (ширина однополюсного автоматического выключателя.).

То есть, даже если вы не планируете в ближайшее время менять проводку или щит, но хотите сделать свою квартиру более безопасной, вы можете заменить обычный автомат на новый дифференциальный. Несмотря на свои компактные размеры, новый дифавтомат такой же удобный, как и обычные АВДТ. На передней панели устройства имеется кнопка «тест» для проверки работоспособности устройства дифференциальной защиты и индикация состояния контактов устройства.



По заявлению производителя, дифференциальный автомат сохраняет работоспособность даже в случае падения сетевого напряжения до 40 В, потому их можно без опасений применять не только в жилых, но и в общественных зданиях.

СП 256. 1325800.2016 требует, чтобы применяемые в электроустановках жилых и общественных зданий Устройства дифференциального тока сохраняли работоспособность при снижении напряжения до 50% от номинального (п. А 4.4 Приложения А), что для однофазных сетей составляет 110 В

При покупке дифавтомата или УЗО, обращают внимание на такую важную характеристику как «тип дифференциальной защиты«. Этот параметр обозначается буквами: A, B, AC и показывает, на какой ток утечки реагирует данный аппарат. Раньше, для жилых помещений использовали устройства типа AC.

• Дифавтоматы и УЗО типа АС реагируют на дифференциальный ток синусоидальной формы.

Этого было вполне достаточно, но примерно с 2006 года в бытовой технике стали все чаще применять инверторные двигатели вместо асинхронных. Инверторный двигатель более экономичные и тихие, но если в таком двигателе возникает ток утечки, то это будет постоянный пульсирующий ток, а не синусоидальный. Потому, УЗО или дифавтомат типа AC на такой ток реагировать не будут. А ведь инверторные двигатели используются в стиральных и посудомоечных машинах, в кондиционерах, в холодильниках. По этому, теперь для квартир и жилых домов рекомендовано использовать УЗО и дифференциальные автоматы типа А,

• Дифавтоматы и УЗО типа А реагируют на дифференциальный ток синусоидальной формы и пульсирующий постоянный дифференциальный ток.

Именно поэтому, в ассортименте Schneider Electric появились компактные дифференциальные автоматы Easy9 типа А.

Компактные дифференциальные автоматические выключатели Easy9, функции

• Защита цепей от коротких замыканий.
• Защита цепей от перегрузок.
• Защита людей от поражения электрическим током (чувствительность 10, 30 мА).
• Сочетает в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ).
• Выполняет защитную функцию как при отсутствии, так и при наличии заземления (PE-проводника).
• Экономит место в щитке, так как занимает всего 1 модуль шириной 18 мм.

Дифавтоматы Easy9 можно купить в нашем интернет-магазине. Информация для заказа:

• EZ9D33606 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 6A 30MA 4,5кА C АС, 18 мм
• EZ9D33610 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 10A 30MA 4,5кА C АС, 18 мм
• EZ9D33616 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 16A 30MA 4,5кА C АС, 18 мм
• EZ9D33620 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 20A 30MA 4,5кА C АС, 18 мм
• EZ9D33625 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 25A 30MA 4,5кА C АС, 18 мм
• EZ9D33632 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 32A 30MA 4,5кА C АС, 18 мм
• EZ9D63616 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 16A 10MA 4,5кА C АС, 18 мм
• EZ9D53616 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 16A 30MA 4,5кА C А, 18 мм
• EZ9D53625 ДИФ. АВТ. ВЫКЛ. Easy9 1П+Н 25A 30MA 4,5кА C А, 18 мм

На данный момент оборудование поставляется под заказ. Условия заказа, цены и размеры скидок уточняйте у наших консультантов.

Купить продукцию Schneider Electric в интернет-магазине. Открыть каталог продукции.

Интернет-магазин электрики Престиж.ру является сертифицированным партнером концерна Schneider Electric. У нас можно купить любое оборудование этого бренда по самым выгодным ценам. Доставка заказов производится по всей России. Форма оплаты любая. Мы работаем как с физическими, так и с юридическими лицами, в том числе и с государственными организациями.

Дифференциальный автомат однополюсный или двухполюсный

В электрические сетях существует постоянная вероятность возникновения какой-либо неисправности, повреждения и даже аварийной ситуации. Снижению подобных рисков способствуют различные виды защитных устройств, применяемых в быту. В связи с этим, очень многие задаются вопросом, что лучше, надежнее и эффективнее, автомат или дифференциальный автомат, как отличить и что выбрать из существующих приборов?

Следует помнить, что все автоматические выключатели, дифференциальные автоматы, устройства защитного отключения по своему назначению служат повышению электробезопасности. Они отключают электричество при аварийных ситуациях, предотвращают получение травм от электротока. Данные приборы могут использоваться в комплексе или раздельно, каждый из них имеет собственные конструктивные особенности.

Неисправности электрических сетей

Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей. Основной причиной такого состояния служит шунтирование цепей напряжения металлическими предметами.

Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов. В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств. В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.

Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.

Механизм работы автоматических выключателей

Автоматы предназначены для защиты от коротких замыканий и перегрузок. С этой целью они оборудованы быстродействующей электромагнитной катушкой отключения и системой гашения электрической дуги, возникающей при коротком замыкании. Перегрузка в электрических цепях устраняется с помощью теплового расцепителя с биметаллической пластиной, функционирующего с выдержкой по времени.

Включение защитного автомата в жилых зданиях осуществляется в линию одного фазного провода. Контролируются только те токи, которые проходят через него. На токи утечек автомат совершенно не реагирует. Таким образом, функции автоматического выключателя существенно ограничены. Дополнительная защита обеспечивается устройством защитного отключения, которое подключается последовательно в одну схему с автоматическим выключателем.

Устройство дифференциального автомата

Устройство дифференциального автомата значительно сложнее, чем у обычного автоматического выключателя или УЗО. В его функции входит устранение всех видов неисправностей, в том числе и утечку токов, возникающую из-за поврежденной изоляции. Защита УЗО, встроенного в дифавтомат, осуществляется с помощью электромагнитного и теплового расцепителя. Все конструктивные элементы заключены в один модуль и расположены в общем корпусе.

Приборы в современном модульном исполнении крепятся на специальную DIN-рейку. Это позволяет существенно сократить место, необходимое для их установки в электрическом щитке. В этом заключается одно из основных отличий дифавтомата от обычного автоматического выключателя, устанавливаемого вместе с устройством защитного отключения.

Какое защитное устройство выбрать

Отличия автоматических выключателей и дифференциальных автоматов обязательно учитываются при проектировании защитных систем и электрических сетей в целом. Таким образом, удается избежать дефицита свободного места в имеющихся электрических щитках. Выбор конкретного устройства производится в соответствии с теми задачами, которые придется решать в ходе дальнейшей эксплуатации.

Несмотря на решение одних и тех же задач, действие каждого прибора отличается в одинаковых условиях. Например, нередко возникают ситуации, когда совокупная мощность нескольких приборов может стать больше номинальной величины защиты, что приводит к токовой перегрузке. В этом случае понадобится замена установленного дифавтомата на более мощную модель. Если же используется УЗО, то вполне возможно обойтись заменой более дешевого автоматического выключателя.

Дифференциальный автомат лучше всего подойдет для защиты отдельного электроприбора, подключенного к выделенной линии. Выбор прибора осуществляется в соответствии с техническими характеристиками защищаемого потребителя.

При решении вопроса, что выбрать автомат или дифференциальный автомат, следует учитывать возможные сложности при проведении монтажных работ. В самой системе крепления нет существенных отличий. Они появляются при подключении проводов, поскольку для автоматического выключателя, кроме фазы и нуля потребуется прокладка дополнительных перемычек, чтобы выполнить последовательное подключение в фазный провод вместе с УЗО. В определенных ситуациях схема сборки может значительно усложниться.

Большое значение имеет качественная, надежная и долговечная работа каждого устройства. На эти показатели оказывают влияние конструктивные особенности, количество деталей и элементов. В этом плане дифференциальный автомат отличается повышенной сложностью, требует большего количества настроек работы всех частей и узлов. То же самое касается замены и ремонта. Каждое устройство может выйти из строя и в случае невозможности ремонта выполняется его замена. Приобретение нового дифференциального автомата считается более затратным процессом, по сравнению с заменой обычного выключателя или УЗО.

Автоматические выключатели созданы для защиты проводки и техники от создаваемых коротким замыканием сверхтоков. Их используют повсеместно, как для защиты бытовых приборов, обеспечения сохранности и безопасной работы промышленного оборудования. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Это двухполюсный автоматический выключатель, или так называемый двухполюсный автомат.

Устройство: для чего нужны двухполюсные автоматы

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Двухполюсные автоматы необходимы в случаях, когда невозможно подключить прибор в общую сеть. Например, у трансформатора на выходе нет фазы и нуля, соответственно, ток идет по обоим проводам, и отключение первого провода не гарантирует нейтральности второго. Для обеспечения защищенности при эксплуатации используют приспособление этого типа, гарантированно отключающее обе линии.

Чаще всего двухполюсные автоматы используются для:

• Быстрого отключения участка цепи в случае перенапряжения.
• Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
• Защиты проводки в помещениях сверхтоков.
• Удобных и легких разветвлений сети.
• Структурирования проводки.

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Следует обязательно ставить двухполюсный автомат в качестве вводного, предохраняющего линию. Если же требуется обеспечить дополнительную защиту каким-либо отдельным контурам сети, можно спокойно использовать как двухполюсные, так и однополюсные – в этом случае со своей ролью оба будут справляться одинаково хорошо.

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Применение двухполюсных автоматов

Область применения двухполюсников очень широка. Чаще всего их используют в старых квартирах, где установлена однофазная двухпроводная проводка, то есть там, где фаза и ноль представляют собой два абсолютно одинаковых провода. При расключении в общей щитовой перестановка фазы и нуля не является ошибкой, именно поэтому в квартирах и появилась необходимость отключать оба провода в цепи. При установке автоматического выключателя в трехфазной сети через него нельзя пропускать провода заземления.

Для корректной работы автомата необходимо соединение в щитке трансформатора, так как в нем не имеется постоянной фазы и ноля. Поэтому при работе с ним требуется одновременное отключение обоих линий.

Двухполюсные автоматы так же необходимы для предохранения от выгорания или поломки стиральных машин, холодильников и прочего сложного оборудования, так как они гасят резкие перепады нагрузки сети и помогают свести потери от сверхтоков, возникающих при коротком замыкании, к минимуму.

Как подключить двухполюсный автомат

Особых трудностей самостоятельное подключение двухполюсного автомата вызвать не должно, однако доверить дело электрику и не рисковать работать с потенциально опасными приборами самостоятельно. Конечно, разобраться, как подключить все собственными руками, легко, однако проводить установку такого механизма в одиночку крайне нежелательно – обычно даже электрики работают над подключением в паре. Поэтому имеет смысл попросить кого-либо помочь и проследить за тем, чтобы ничего не случилось.

Установка любого механизма такого типа проводится при наличии на нее разрешения. Процедура его получения проста, требуется только обратиться в ЖКХ или управляющую компанию. Если же этого не сделать, есть риск получить штраф.

Прикрепить устройство на специальную металлическую рейку не сложно, достаточно вытянуть обычной плоской отверткой защелку, находящуюся на задней части корпуса предмета, подставить его к специальным крепежам, находящимся на рейке, и отпустить крепление. Механизм защелкнется сам, обеспечив надежное крепление к нужному месту. Провода подсоединяются к клеммам специальными зажимными болтами. Как правило, сверху подключаются вводные провода нуля и фазы, а снизу жилы, которые необходимо отвести в цепь.

Главное – не перепутать места подключения проводов, в противном случае автомат попросту выйдет из строя.

Схема подключения автомата

Общая схема подключения предельно проста:

1. Перед счетчиком устанавливают вводный выключатель АВ.
2. Двухполюсный АВ ставится после счетчика с однофазным входом.
3. Возможно, потребуется установка двух или трех выключателей. Это зависит от сложности схемы в однофазной сети.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Основной же особенностью двухполюсного автомата является прохождение через него обеих линий цепи. При возникновении неисправности на любой из линий, независимо от того ноль это или фаза, устройство выключает одновременно обе, что обеспечивает одновременно сохранность агрегата, так как цепь моментально разрывается, вырубая питание полностью, и большее удобство при поиске неполадок.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

При проектировании распределительного щита, одним из первых встает вопрос: «Какие автоматы использовать: однополюсные и двухполюсные?». Давайте разбираться.

При использовании однополюсных автоматов, последние устанавливаются только на фазные провода, а нулевые объединяются на специальных шинах. При срабатывании автомата разрывается только фаза, а ноль остается постоянно подключенным.

Картинки кликабельны. Кликните для увеличения

Двухполюсные автоматы устанавливаются и на фазу, и на ноль. При срабатывании такого автомата одновременно разрываются и фаза, и ноль, то есть полностью вся цепь.

Рассмотрим плюсы и минусы каждой схемы.

Однополюсные, плюсы:

+ Экономия денег и места. Однополюсный автомат стоит в 2 раза дешевле двухполюсного, а так же занимает в 2 раза меньше места в щитке. Современная проводка разделяется на много групп. Даже на обычную однушку получается 7-8 групп. И для каждой нужен автомат.

Если автоматов много, то экономия получится весьма приличной. Причем не только денег, но и размеров щитка.

+ Удобство монтажа. Щиток на однополюсных автоматах легче собирать. Поскольку нулевые провода соединяются на шинах.

На этом плюсы, пожалуй, заканчиваются. Теперь о минусах.

Однополюсные, минусы:

– Сниженная безопасность. Которую, впрочем, можно легко устранить, соблюдая несложные правила. Другой вопрос, будут ли соблюдаться эти правила.

– Сложность поиска неисправностей

Представим несколько ситуаций:

1) Кто-то перепутает фазу с нулем. Такое может случиться в старых домах с немодернизированной проводкой, где в подъездных щитах провода одного цвета, если там похозяйничает некомпетентный «специалист». Особенно, если он будет под воздействием «живительных» напитков.

В этом случае ваша проводка станет незащищенной, поскольку однополюсный автомат работает только на фазе. В такой ситуации, даже при выключенном автомате, можно получить поражение током.

Отмечу, что в домах с модернизированной проводкой подобное маловероятно.

Как избежать. Периодически проверять индикатором на вводном автомате, где находится фаза.

2) Вы выключили групповой автомат, чтобы, например, заменить розетку. Однако, при некоторых обстоятельствах на нуле (а вы помните, он у нас остался неотключенным) может быть напряжение. Со всеми вытекающими.

Как избежать. На вводе должен стоять двухполюсный автомат, который в обязательном порядке нужно выключать перед любыми работами с электропроводкой.

3) Сработало УЗО или дифавтомат. Для поиска неисправности сначала последовательно отключаются все приборы из розеток. Если это не помогло, последовательно отключаются группы. Причем отключать надо и фазу и ноль. А поскольку автомат разрывает только фазу, то придется отсоединять нулевые провода от шины. Самостоятельно это делать не рекомендуется, тут нужен специалист.

Как избежать. Никак. Справедливости ради скажу, что чаще всего неисправность выявляется отключением приборов из розеток.

Плюсы и минусы двухполюсных автоматов вытекают, соответственно, из минусов и плюсов однополюсных.

Двухполюсные, плюсы:

+ Безопасность, поскольку цепь разрывается целиком

+ Легкий поиск неисправностей

Двухполюсные, минусы:

– Дорого

– Занимают много места

– Более трудоемкий монтаж

Какие выводы можно сделать из всего сказанного:

1) Вводной автомат – обязательно двухполюсный, чтобы была возможность полностью обесточить квартиру.

2) В домах со старой электропроводкой, особенно, если в квартире немного групп, есть смысл использовать двухполюсные автоматы.

3) В домах с современной электропроводкой, особенно, если групп в квартире много, целесообразнее использовать однополюсные автоматы.

4) Если вам нужна «параноидальная» защита, используйте двухполюсные автоматы.

Схема подключения дифавтомата

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:

1. Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
2. Соблюдение полярности. На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
3. Следите за нулевыми проводниками. Как мы привыкли «нуль» должен быть везде общим и должен объединять все нулевые проводники. А вот  использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

Схема подключения дифавтомата

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

• дешевизна, так как необходим только один АВДТ;
• необходимо немного места в распределительном щитке.

Минусы:

• при срабатывании дифавтомата обесточивается вся квартира;
• затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА. Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа «S» (селективного). Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

• надежность и безопасность;
• при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

• дороговизна, так как дифавтоматы стоят недешево;
• необходимо много место в распределительном щитке, чтобы все это разместить;
• сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Если у Вас остались вопросы, то задавайте их в комментариях. Будем вместе разбираться что к чему.

Вот несколько фотографий, где показано наглядно подключение дифавтоматов. Это моя работа по сборке и подключению электрощитов. Для заказа разработки схемы распределительного щита и его сборки пишите запрос в любой форме на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. . Готовые электрощиты отправляю в любую точку России через транспортные компании. При заказе сборки схему разрабатываю бесплатно.

Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост:
Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса:
— Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил!
Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается:
— Монтер, ты бы хоть паяльник взял, разве можно зубами?
Молчит монтер. А лиса снова:
— Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет!
Не выдержал монтер, разжал зубы да как гаркнет во все горло:
— А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать!
А как разжал зубы — вниз брякнулся и ногу вывихнул. А провода разомкнулись, и во всем городе свет погас.
Так выпьем за то, чтобы не обращать внимания на советы дилетантов.

▷ Дифференциальный автоматический выключатель для электрика

Когда мы говорим об электрической защите, на ум приходят два элемента — это разделительный автоматический выключатель и дифференциальный выключатель. Но бывает также, что мы говорим о дифференциальном автоматическом выключателе («дифференциальном автоматическом выключателе» или «электрическом дифференциале»), и этот термин часто используется неправильно.

Поэтому я решил предоставить вам всю информацию, которая позволит вам:

Разберитесь, что такое дифференциальный автоматический выключатель в электричестве.
Зачем и когда использовать его в электрическом щите.
Как выбрать.
Как подключить и закрепить электрический дифференциальный автоматический выключатель.
Что такое дифференциальный автоматический выключатель:
Напоминание о защите электроустановки:
Прежде чем перейти непосредственно к выключателю утечки на землю, я напомню два основных понятия защиты в электроустановке:

Охрана имущества (устройства, подключенные к розеткам).
Защита физических лиц.
Защита собственности:
Обеспечивается магнитотермическим автоматическим выключателем (мы также говорим о разделительном автоматическом выключателе, держателе предохранителя, автоматическом выключателе, а также о «электрическом выводе»).

Как бы то ни было, это оборудование предназначено для защиты материальных ценностей в доме. Это включает освещение, элементы, подключенные к розеткам, бытовую технику (духовку, плиту, стиральную машину…).

Таким образом, автоматический выключатель отслеживает два явления, а именно короткое замыкание и перегрузку по току.

Защита людей:
Это самая важная защита на уровне GLVS (что означает общий низковольтный распределительный щит).

Защищает людей от риска утечки электрического тока (который может нанести значительный ущерб при прохождении через тело человека). Я объясняю эту информацию в своем руководстве «Электричество: что нужно знать перед тем, как начать».

Эта защита обеспечивается дифференциальным переключателем (также называемым Inter Diff или ID), который измеряет постоянную разность токов между фазой и нейтралью.

Подключенный к цепи заземления, дифференциальный выключатель необходим для обеспечения безопасности людей в отношении электричества.

Роль и определение дифференциального автоматического выключателя:
Дифференциальный автоматический выключатель, таким образом, сочетает в себе две функции защиты материальных ценностей и защиты физических лиц.

Он выполняет роль дифференциального выключателя в сочетании с делительным автоматическим выключателем:

Дифференциальный автоматический выключатель = Делительный автоматический выключатель + Дифференциальный выключатель

Как вы уже поняли:

Магнитотермическая система защитит от перегрузок и коротких замыканий (защита собственности).
Дифференциальная система от утечки тока (защита людей).
Разница между электрическим дифференциальным выключателем и дифференциальным выключателем:
Как я объяснил выше, разница между дифференциальным выключателем и дифференциальным выключателем заключается в том, что последний имеет дополнительную функцию.

Почему я хочу подчеркнуть эту разницу?

Будьте осторожны с использованием технических терминов:
Потому что во многих случаях и во многих видеороликах термин «автоматический выключатель утечки на землю» используется неправильно.

Возьмем, к примеру, видео Леруа Мерлен под названием «Как установить электрическую панель» (см. Здесь):

В начале объяснения, в аппаратной части, говорится, и я цитирую «дифференциальный автоматический выключатель 30 мА на ряд» — ровно через 40 секунд:

Использование термина «дифференциальный автоматический выключатель 30 мА» не подходит.

Это дифференциальный выключатель, который необходимо установить перед делительными выключателями, в начале ряда электрических коробок.

Существенная разница в цене:
Это одно из очевидных различий между «inter diff» и дифференциальным автоматическим выключателем: цена.

Возьмем случай с двумя ссылками на Legrand:

.

Автоматический выключатель утечки тока на землю 30 мА 32 А переменного тока, номер 4 107 08 (здесь, в онлайн-каталоге Legrand), продается по каталожной цене 248,4 евро, включая НДС.
Дифференциальный переключатель 40A, 30 мА, опорный сигнал 4 116 11 переменного тока, соединенный с делительным автоматическим выключателем на 32 А для получения той же функции, по каталожной цене 135.12 евро с НДС.
Автоматический выключатель защиты от замыканий на землю 30 мА стоит примерно в 1,5–2 раза больше, чем эквивалентный автоматический выключатель при замыкании на землю + дифференциальный автоматический выключатель.

Это еще один критерий, по которому различаются эти два элемента электрической коробки!

Зачем использовать его вместо дифференциального выключателя:
Если цена настолько высока, зачем использовать электрический дифференциальный выключатель?

В основном используются в коммерческом секторе:
GFCI редко используются в бытовых электрических установках, а используются в коммерческом и промышленном секторах.

Вот причина:

В офисах электрические цепи сгруппированы в соответствии с логикой, аналогичной той, которую вы, возможно, знаете для своего дома.

Но есть дополнительное ограничение для домашнего работника: производительность.

Неисправная электрическая цепь не должна нарушать работу всей или части электроустановки.

Как такое возможно?

Возьмем пример.

Неисправность промышленного электрического шкафа:
Заводской электрический шкаф состоит из нескольких рядов.

Представьте, что в одном из этих рядов есть дифференциальный выключатель в начале линии. Этот идентификатор защищает электрические цепи административной части завода (офисы с компьютерами) и электрические цепи производственной части.

Если на одной из машин происходит нарушение изоляции (утечка тока на землю), срабатывает дифференциальный выключатель в начале линии. Тогда он отключит питание всего ряда.

Таким образом, административная часть будет лишена питания из-за единственной неисправной машины.

Чтобы преодолеть этот тип сбоя питания, на многих объектах критические электрические цепи независимо защищены дифференциальными автоматическими выключателями.

Таким образом, если цепь сработает из-за проблемы, не будет операционных потерь для всего объекта. Будет отключена только неисправная электрическая цепь.

На следующем рисунке мы видим, что каждая из цепей индивидуально защищена дифференциальными автоматическими выключателями.

Если какой-либо элемент неисправен (например, компьютер), это повлияет только на его цепь, а не на комплект силовых кабелей.

На следующем рисунке все электрические цепи независимы друг от друга и защищены электрическими дифференциальными автоматическими выключателями.

Это электрическое соединение всегда выполняется для обеспечения бесперебойной работы установки. Здесь мы говорим об электрических цепях для подключения компьютеров.

Для упрощения электромонтажа:
Использование дифференциального выключателя также может упростить электромонтаж.

Фактически, при установке устройства, которое требует добавления автоматического выключателя в электрическую панель (например, тепловой насос, кондиционер, специализированную электрическую розетку и т. Д.)) необходимо работать на всем ряду электрощита.

Во многих случаях электрический выключатель в этом ряду отключался на конце последнего делительного выключателя. Это означает, что старый переключатель (и) должен быть удален, и должен быть установлен новый электрический переключатель для нового автоматического выключателя.

Дополнительная проблема заключается в том, что вам нужно найти горизонтальный электрический выключатель, совместимый с брендом.

И это может быть проблематично, когда электрик, который делал электрическую коробку, использовал малоизвестную марку электрооборудования.

Это когда использование дифференциального выключателя может упростить электропроводку:

Автоматический выключатель утечки на землю подключается к клеммной колодке источника питания электрической коробки (как описано в следующей главе). Следовательно, в рассматриваемую строку вносить изменения не нужно.

Как выбрать один: типоразмер, тип, дифференциальный порог, марка:
Номинал дифференциального выключателя:
Размер дифференциального выключателя выбирается в соответствии с поставляемой электрической схемой:

10А или 16А для цепи освещения.
16А или 20А на электрическую вилку.
20А для выделенной цепи с максимальной мощностью 4600Вт.
32A для выделенной цепи с максимальной мощностью 7360 Вт.
40A для выделенной цепи с максимальной мощностью 9200Вт.
Это тот же принцип, что и при определении размеров электрического щита, где разделительные автоматические выключатели выбираются в соответствии с поставленной схемой.

Тип электрического дифференциального выключателя (A, AC, HI):
Тип дифференциального выключателя такой же, как тип дифференциального выключателя:

Тип переменного тока: используется для защиты общих электрических цепей, таких как освещение, бытовые электрические розетки, некоторые специализированные электрические розетки (кроме тех, которые защищены типом A).
Тип A: используется для защиты специализированных цепей. Это бытовая техника с бортовой электроникой (стиральная машина, варочная панель), производящая компоненты, нарушающие междифференциалы переменного тока.
Тип HI / HPI / SI: Используется для устройств, чувствительных к несвоевременным отключениям электроэнергии: морозильная камера, сигнализация, компьютер.
Порог дифференциальной защиты: 30 мА или 300 мА?
Дифференциальный порог — это порог тока, выше которого срабатывает дифференциальный автоматический выключатель.На практике этот порог является максимальным, автоматический выключатель утечки на землю срабатывает первым.

В жилых помещениях этот порог составляет 30 мА (обязательство по стандарту NFC 15-100).

В промышленном и коммерческом секторах в некоторых особых случаях этот дифференциальный порог увеличивается до 300 мА.

Моноблок или с адаптируемым дифференциальным блоком:
Существует два типа автоматических выключателей утечки на землю, моноблоки и адаптируемые блоки.

Обе модели являются модульными, т. Е. Монтируются на DIN-рейку электрического шкафа.

Автоматический выключатель электрический дифференциальный неразъемный:

Модель моноблочного выключателя утечки на землю аналогична дифференциальному выключателю (за исключением того, что он выполняет дополнительную функцию).

Обычно занимает место в распределительной коробке от 2 до 4 модулей, в зависимости от размера.

Адаптируемый дифференциальный блок:
Этот тип оборудования существует для того, чтобы сделать возможным преобразование простого существующего автоматического выключателя в дифференциальный автоматический выключатель.Он также предназначен для автоматических выключателей достаточно большого размера или трехфазных (3 фазы) или четырехполюсных (3 фазы + нейтраль) автоматических выключателей с дифференциальным сопротивлением.

Фактически, если в GBT уже есть защита для электрической цепи, и вы хотите переключить эту схему на независимую дифференциальную защиту, можно использовать дифференциальную систему, которая может быть адаптирована к схеме.

Этот блок состоит из нижнего ряда зубцов, к которым подключен существующий автоматический выключатель.Этот ряд подключен к дифференциальному блоку.

Пусковое электрическое соединение выполняется под этим блоком дифференциала. Чаще всего подключается напрямую к четырехполюсному распределителю.

Использование такого устройства с существующим автоматическим выключателем требует проверки совместимости адаптируемого дифференциального блока и автоматического выключателя, уже присутствующего в электрическом шкафу.

Торговая марка:
Что касается торговых марок, я привык работать с Legrand, Schneider Electric и Hager, которые я здесь представляю.

Но я также использую оборудование марки Gewiss, которое в своем дифференциальном диапазоне предлагает автоматические выключатели уменьшенной ширины (в модуле).

Поскольку промышленные электрические шкафы очень часто хорошо заряжены, эта экономия места не является незначительной.

Подключение дифференциального автоматического выключателя:
Однокомпонентный дифференциальный автоматический выключатель:
Ранее я обсуждал, как подключить дифференциальный автоматический выключатель в распределительной коробке, давайте рассмотрим подробнее:

Как подключить:
Цельный автоматический выключатель утечки на землю подключается как разделительный выключатель.Электроснабжение идет сверху, а выход в электрическую цепь снизу.

Или воткнуть в электрическую панель?
Автоматический выключатель утечки тока на землю не располагается в начале линии, в отличие от «межфазного выключателя», который располагается перед всеми автоматическими выключателями цепей / делительных цепей, которые он защищает.

Обычно в конце ряда (после дистанционных переключателей, таймеров или переключателя день / ночь) он напрямую подключается к клеммам источника питания.

Адаптируемый блок дифференциала:
Подключение адаптируемого блока осуществляется с дополнительной ступенькой:

Автоматический выключатель подключен к дифференциальному блоку, образуя дифференциальный автоматический выключатель (это дополнительная ступень).
Электропитание идет от клемм источника питания к верхней части выключателя.
Начало электрической сборки — снизу блока дифференциала.

Какое оборудование следует использовать для подключения дифференциального выключателя?
Еще раз, как и дифференциальные выключатели и соединения в электрическом щите, необходимо использовать:

Электропровод

H07VK в правом сечении провода. Этот гибкий кабель облегчает прокладку электрических проводов внутри GLVS.
Заглушки с изолирующими фланцами. Эти изолированные электрические соединители обеспечивают защищенное и надежное электрическое соединение в течение долгого времени (если они устанавливаются с помощью обжимного инструмента).
Пример электрической схемы с дифференциальным автоматическим выключателем:
Вот пример подключения автоматического выключателя утечки на землю 30 мА в одном ряду внутри распределительной коробки:

Клеммы источника питания фаза / нейтраль подключаются перед разделителем с одной стороны (слева) и перед выключателем утечки на землю с другой стороны (справа).

В этом типе электроустановки, если неисправность возникает в цепи, защищенной автоматическим выключателем утечки на землю, срабатывает только последний.

Все разделительные автоматические выключатели, защищенные дифференциальным переключателем переменного тока 40 А 30 мА в верхней части ряда электрических панелей, будут продолжать получать питание.

Им не помешает неисправность, возникшая на линии электропередачи, защищенной автоматическим выключателем утечки на землю 30 мА.

Можно ли подключить дифференциальный автоматический выключатель к дифференциальному переключателю на 30 мА?

Нет смысла это делать.

Если есть неисправность в цепи, питаемой от автоматического выключателя утечки тока на землю, выключатель утечки на землю может сработать раньше.

Таким образом, преимущества использования дифференциального автоматического выключателя будут потеряны.

Существуют ли другие автоматические выключатели с D-образной кривой для двигателей кондиционеров?

Дифференциальный выключатель такого типа действительно существует.Это позволяет временно принять перегрузку, соответствующую запуску двигателя кондиционера.

Какое направление подключения выключателей утечки на землю?

Если в инструкциях производителя не указано иное, подключение может выполняться независимо сверху или снизу модульного компонента.

Где купить выключатели утечки на землю?
Это довольно специфический материал, который достаточно легко найти среди специалистов онлайн-сектора.

Вот несколько ссылок, отсортированных по брендам в Domomat:

Автоматические выключатели утечки на землю 30 мА Schneider Electric.
Ссылки Legrand.
Компоненты марки Hager с четырехполюсной моделью.
Но вы также можете найти «автоматические выключатели дифференциала» в магазинах DIY. Например, вы можете найти все ссылки на автоматический выключатель утечки на землю 30 мА, доступные здесь, в Castorama (который вы можете заказать онлайн и получить в магазине).

Также советую заглянуть в интернет-магазин Domomat, который специализируется на продаже электрооборудования.

Schneider Electric, 32 А sc5r9pfc632r Дифференциальный автоматический выключатель, печатная плата, предохранитель, переключатель, белый —

---

Цена:

46 долларов.80 + Депозит без импортных пошлин и доставка в РФ 25,74 $ Подробности

Автоматические выключатели и разъединители LEGRAND 07884 ОДНОПОЛЮСНЫЙ 30 мА C10 ДИФФЕРЕНЦИАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ЦЕПИ Бункеры для торговых, офисных и промышленных товаров.

пл

LEGRAND 07884 ОДНОПОЛЮСНЫЙ 30 мА C10 ДИФФЕРЕНЦИАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ

LEGRAND 07884 ОДНОПЛЮСНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ 30 мА C10 3245060078843. Оригинальный однополюсный дифференциальный автоматический выключатель Legrand 07884. Распределение питания и защита цепей. Электроустановочные изделия. Наш широкий ассортимент электрических компонентов, инструментов и аксессуаров включает в себя .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Количество полюсов: ： 1 ， Торговая марка: ： Legrand N MPN: ： 07884 ， Номинальное напряжение: V 230 В AN EAN: ： 3245060078843 ，。

LEGRAND 07884 ОДНОПОЛЮСНЫЙ 30 мА C10 ДИФФЕРЕНЦИАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ

Мужской портфель LBYMYB Кожаная сумка-тоут большой емкости 16 ‘Компьютерный чехол.NH A Coarse (набор из 10 шт.): Абразивные диски на волоконной основе: промышленные и научные, 13 на 13 дюймов: настенные часы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупок, 1N4004 Standard Recovery Rectifier 100 Pieces OM0001B Genuine Rectron, обратите внимание на размер при покупке. ☛☛ULTRA SMOOTH & SUPER SOFT — Леггинсы высокого качества с высокой талией изготовлены из сверхмягкой ткани. ПЕРЕХОДНИК ДЛЯ ЗУБЧАТОЙ ЩЕТКИ 4 X 1A 1 AMP ПРЕДОХРАНИТЕЛИ ДЛИНА 19 ММ. Купить Moen YG6424ORB Belfield 24-дюймовый поручень для ванной комнаты.В комплект входит: 1 вкладыш для подушки и 1 чехол для подушки с двусторонней печатью, проводная термоусадочная трубка, электрический кабель, прозрачная термоусадочная трубка 2: 1. Затем вы можете выбрать соответствующий размер США, чтобы сделать заказ. Единственные камни имеют размер 15 x 1 мм. Размеры с крючками: 3, отвертка с раструбом 6,0 x 38 мм. цена за ярд будет ниже, приглашение к покупке вместе с листингом RUSH: goo, подлинный вращающийся инструмент для шлифовального барабана Dremel 407 с зернистостью 60 для сглаживания и придания формы НОВИНКА, с наконечниками наконечников и посеребренными ушными стойками.Его глобальная система обеспечивает простой. Цветные карты формата A6 на 100 листов Яркие пастельные тона Лазерные струйные принтеры плотностью 160 г / м2. Не забудьте о персонализированных вешалках в день свадьбы. Она сшита вручную и регулируется с помощью кожи на спине, ГОРЯЧИЙ черный камень, вишня с логотипом Tour logo МУЖСКАЯ ЖЕНСКАЯ ФУТБОЛКА S-5XL, бесшовная конструкция не зацепится за волосы. Технические характеристики: Диапазон частот: UHF 470 ~ 62 МГц; VHF 174 ~ 230MHzVSWR: VHF <2, Silver 6 Terminal 100PPR Eletronic Hand Wheel Ручной генератор импульсов Энкодер ЧПУ.Мужские футбольные бутсы Nike Vapor Untouchable Varsity 3 TD (8, обеспечивают высокую производительность при большинстве шлифовальных и шлифовальных операций по дереву и большинству металлов, вы можете легко включать и выключать аккумуляторный чехол для телефона iphone 5 5S SE с помощью выключателя питания.

Магнитотермические автоматические выключатели и электрические дифференциальные выключатели

Магнитотермический 1 полюс

Нужный монополярный магнитотермический выключатель находится здесь

Если вам нужен однополюсный магнитотермический автоматический выключатель, т.е.е. Монополярный для домашнего, профессионального или промышленного использования — это его раздел. Здесь мы предлагаем вам широкий выбор однополюсных магнитотермических переключателей различной силы от 3 до 25 А, с характеристической кривой: «C» и мощность резания 6 кА, так что вы можете найти именно тот переключатель, который вам нужен.

Высокое качество нашей продукции и электронных устройств обеспечит вам безопасность и эффективность, необходимые для вашей электрической установки.

Не сомневайтесь и сделайте ставку на качественные материалы для ваших электрических установок.

Магнитотермический 1 полюс + нейтраль DPN

Если вы ищете автоматический магнитотермический выключатель с 1 полюсом и нейтралью, это ваш раздел.

В Adajusa.es мы предлагаем вам предлагает широкий ассортимент магнитотермических автоматических 1-полюсных магнитотермических прерывателей DPN , чтобы вы могли выбрать именно тот, который вам нужен.Кроме того, здесь вы можете найти магнитотермические выключатели, подходящие для домашнего, третичного использования, а также для использования в промышленном секторе. Этот тип электрического элемента предназначен для защиты всей электрической установки, включая подключенную к ней электронику.

В этом разделе мы предлагаем магнитотермические аппараты с силой тока от 3 до 32 А и мощностью резки 4,5 кА. Делайте ставку на качество и безопасность ваших электрических установок с гарантией продуктов, которые мы предоставим вам под рукой в Адаюсе.es.

Магнитотермальные источники 1 полюс + нейтраль

1-полюсный + нейтральный магнитотермический автоматический выключатель находится в правильном разделе.

В Adajusa.es мы предлагаем вам широкий выбор магнитотермический автоматический на 1 полюс больше нейтрали, так что вы можете выбрать тот, который вам нужен.Вы также можете найти магнитотермические переключатели, подходящие для домашнего, третичного использования, а также для использования в промышленном секторе. Эти типы электрических элементов предназначены для защиты всей электроустановки, включая подключенную к ней электронику.

В этом разделе мы предлагаем вам магнитотермические аппараты с силой тока от 6А до 40А и мощностью резания 6КА. Делайте ставку на качество электрических установок с гарантией продуктов, которые мы предоставляем в ваше распоряжение в Адаюсе.es.

Магнитотермический 2 полюса

Биполярный магнитотермический выключатель, который вам нужен от 6A до 125A

Если вам нужен двухполюсный магнитотермический автоматический выключатель, биполярный для использования в бытовых секторах или в других секторах третичного или промышленного сектора, это свой раздел. Здесь вы можете найти широкий выбор автоматических электрических механизмов с манометрами от 1А до 125А, так что вы можете выбрать именно тот, который вам нужен.

Тип автоматического выключателя, который мы предоставляем в ваше распоряжение, имеет мощность резания, равную 6000 А, и характерные кривые типа «C» и «D». Наши биполярные магнитотермические аппараты обеспечат вам дополнительную безопасность в ваших электрических установках.

Не сомневайтесь и делайте ставки на качество электрических элементов, из которых состоит ваша установка.

Магнитотермический 3 полюса

Трехолярный магнитотермический выключатель для всех типов установок

В Адаюсе.Поэтому мы предоставляем в ваше распоряжение широкий выбор магнитотермических трехполюсных автоматических переключателей, подходящих для бытовых, третичных или даже промышленных электроустановок. В нашем ассортименте трипотермические магнитотермические приборы от 10 до 125 А, так что вы можете выбрать тот, который лучше всего соответствует вашим установочным потребностям и электрическому оборудованию.

Термомагнитный переключатель, который вы можете приобрести здесь, имеет характеристику «C» или » Кривая D «и мощность резки 6кА и 10кА.Бесспорным качество электрические механизмы защиты настоящее время в нашем интернет-магазине обеспечит вам необходимую безопасность вашему электроустановки. С тепловым элементом и магнитным элементом защиты.

Магнитотермический 4 полюса

Найдите здесь тетраполярный магнитотермический переключатель, который вы ищете

В этом разделе вы можете найти широкий спектр автоматических 4-полюсных магнитотермических переключатели, которые можно без проблем использовать как в домашнем, так и в третичном или промышленном секторах.

Все электрические механизмы, которые мы предоставляем вам, соответствуют строгому контролю качества, чтобы предложить вам безопасный и эффективный продукт для ваших электрических установок по очень конкурентоспособной цене.

Магнитотермические переключатели в этом разделе имеют калибр от 10 до 125 А, мощность резки 6 кА и 10 кА, а также характерные кривые «C» и «D». Идеальные функции для обеспечения исключительной электрической защиты вашего объекта и подключенных к нему электроприборов.

Магнитотермический на постоянном токе

Магнитотермальные термометры для защита установок постоянного тока, установок возобновляемой энергии, фотоэлектрической энергии и ветра.

Выключатели автоматические в литом корпусе

Автоматические переключатели в формованном ящике

В этом разделе вы можете найти широкий выбор автоматических выключателей в 3- и 4-полюсном литом корпусе с тепловым, тепловым, магнитным или электронным регулированием, без проблем использовать как в сфере услуг, так и в промышленном секторе.

Все электрические механизмы, которые мы предоставляем вам, соответствуют строгому контролю качества, чтобы предложить вам безопасный и эффективный продукт для ваших электрических установок по очень конкурентоспособной цене.

Магнитотермические переключатели в литом корпусе в этом разделе имеют калибр от 80A до 800A и обладают высокой мощностью резания. В 4-полюсных моделях также регулируется нейтраль. Идеальные функции для обеспечения исключительной электрической защиты вашего объекта и подключенных к нему электроприборов.

Доступные марки: ls industrial systems и Hyundai.

Дифференциальные магнитотермические аппараты

Дифференциальная автоматика с магнитотермической системой для встроенной защиты линии.Очень полезно в приложениях, требующих экономии места. Компактный дизайн.

Биполярный дифференциал

Биполярный дифференциальный переключатель с высоким уровнем защиты, который вы ищете

Если вам нужен биполярный дифференциальный переключатель для электрических применений для бытового, третичного или промышленного использования, это определенно свой раздел.Здесь вы можете найти широкий спектр высококачественных электрических дифференциальных переключателей, калибр которых варьируется от 25А до 100А, и имеет чувствительность 30 мА и 300 мА, стандарт КЛАССА переменного тока, класс А с иммунизацией и супериммунизацией (SI), с мощностью резки 6 кА или 10 кА.

В Adajusa мы предлагаем вам только высококачественные электрические механизмы , которые обеспечивают эффективность и безопасность, необходимые для любой электрической установки больших или меньших размеров. Наши биполярные дифференциалы соответствуют строгим требованиям безопасности, чтобы обеспечить безопасность и эффективность вашей электрической установки и ваших потребностей.

Сделайте ставку на безопасность и приобретите здесь биполярный электрический дифференциал, который вам нужен.

Триполи-дифференциалы

Трехполюсный дифференциальный выключатель для установки по лучшей цене

В этом разделе мы предлагаем широкий выбор высококачественных трехполюсных электрических дифференциальных выключателей с силой тока от 25А до 100 А, чувствительность 30 мА и 300 мА, стандартный (КЛАСС АС), иммунизированный (класс A) и супериммунизированный (SI), а также мощность резки 6 кА, так что вы можете выбрать именно тот дифференциальный переключатель, который вам нужен.

электрические механизмы Adajusa подвергаются строгому контролю безопасности и качества, чтобы предложить покупателю безопасный и высококачественный продукт для их электрических установок. Эти 4-полюсные трехполюсные автоматические выключатели подходят для применения в бытовом, третичном и промышленном секторах, гарантируя постоянную безопасность людей при их использовании или применении.

Не сомневайтесь и доверяйте качеству наших дифференциалов.

Реле дифференциальные промышленные

Дифференциальные реле и аксессуары для промышленной защиты по лучшей цене

В этом разделе мы предлагаем электрические дифференциальные реле для высококачественной промышленной защиты, фиксированные и регулируемые, как по времени срабатывания, так и по чувствительности.все иммунизированы по классу А, а также все элементы для их сборки.

Разъединители и выключатели модульные

Ассортимент 1P, 2P, 3P и 4P serccioers; Напряжение 240/415 В. ток до 125 А и монтаж на DIN-рейку.

Модульные 1- и 2-полюсные выключатели.

Встраиваемые распределительные шкафы

Распределительные шкафы для встраивания

Модульные распределительные коробки для скрытого монтажа, со степенью защиты IP 40, из пластика. От 8 до 72 элементов. Подходит для дифференциальных, магнитотермических и других электрических переключателей.

Модульные распределительные шкафы

Модульный электрическая распределительная коробка идеально подходит для установки

В Adajusa.es мы осознаем важность безопасности и защиты электрической установки и ее различных электрических материалов, поэтому в этом разделе мы предлагаем вам широкий выбор модульных распределительных коробок, которые позволят вам хранить и защищать электрические панели, сохраняя их в полной безопасности.

С помощью модульных электрических шкафов для поверхностного монтажа вы можете защитить все типы электрических щитов, как промышленных, так и домашних. Эти модульные распределительные коробки имеют степень защиты IP 65 и изготовлены из материала ABS, чтобы обеспечить их эффективность и безопасность.

Сетевые фильтры

Устройства защиты от постоянных или переходных скачков напряжения

Безопасность важна в любой электрической установке.Зная об этом, в Adajusa.es мы предлагаем вам широкий выбор устройств защиты от постоянных и кратковременных скачков напряжения, поэтому вы можете выбрать тот, который лучше всего соответствует вашим потребностям и требованиям.

Все устройства защиты от перенапряжения в этом проходят строгие проверки качества и испытания, чтобы предоставить вам безопасный продукт, который позволяет защитить вашу электрическую установку от возможных повышений напряжения, будь то постоянные или кратковременные скачки напряжения. Здесь вы можете найти однофазные, трехфазные, а также различной интенсивности, чтобы устройство защиты идеально соответствовало требованиям вашей установки.

Контакторы модульные

Модульное электрическое контакторы для электрических установок

Если вам нужен модульный контактор с силой тока от 25 до 100 А, на 230 В переменного тока и типа Schneider, вы можете выбрать два или четыре полюса это определенно его раздел.В Adajusa.es мы предлагаем широкий выбор электромагнитных контакторов, подходящих для бытового или промышленного применения

. Функция ручного или автоматического управления различными цепями корпуса, дом или здание, среди прочего, имеют большое значение, поэтому рекомендуется использовать качественные контакторы, прошедшие строгий контроль качества, чтобы защитить их безопасность и безопасность своей цепи. Здесь вы с уверенностью найдете модульный контактор, который вам нужен, чтобы приобрести качество по исключительной цене.

Принадлежности для магнитотермических и дифференциальных

Элементы и аксессуары для модульного электрического оборудования

В этом разделе вы найдете избранный набор аксессуаров, которые позволят вам дополнить вашу электрическую установку безопасным и эффективным способом.Все наши электрические элементы и аксессуары для модульных распределительных щитов для автоматических магнитотермических переключателей и дифференциальных переключателей будут способствовать развитию, обслуживанию и защите качественной электрической установки.

Здесь вы можете найти такие аксессуары, как as: защитные кожухи для электрических распределительных шкафов, болты для магнитотермических переключателей, катушки эмиссии тока, аксессуары для дифференциальных элементов и многое другое.

Не сомневайтесь и сделайте ставку на качество и безопасность вашей электрической установки с профессионалом элементы и аксессуары.

Соединительные гребни

Мосты подключения для магнитотермических и дифференциальных

В этом разделе обязательно находится электрическая соединительная гребенка для магнитотермических и дифференциальных устройств .На Adajusa.es мы предоставляем в ваше распоряжение различные соединительные мосты с 1, 2, 3 или 4 полюсами для DPN, а также с разной силой тока, чтобы вы могли найти именно тот, который вам нужен и лучше всего подходит для вашей электрической установки. < / p>

Благодаря этим соединительным мостам вы сможете выполнять безопасный и эффективный электромонтаж, быстро и эстетично соединяя различные магнитотермические и дифференциальные автоматические устройства. Наша продукция предложит вам гарантию качества и хорошего обслуживания, которое оправдает все ваши ожидания.

Контрольные реле

Электронное напряжение реле контроля, чередования фаз и других параметров для правильной работы электроустановок.

Счетчики электроэнергии

Электроэнергия метров.

В этом разделе вы найдете высокоточные цифровые электросчетчики, позволяющие контролировать потребление всей электрической установки или ее отдельных частей.

Два одинаковых автоматических выключателя дифференциального тока, но с разными характеристиками Фотография, картинки, изображения и сток-фотография без роялти.

Image 98215517. Два идентичных автоматических выключателя дифференциального тока, но разного тока. Фотография, картинки, изображения и сток-фотография без роялти.Изображение 98215517.

Два одинаковых автоматических выключателя дифференциального тока, но разных габаритов. Двухполюсные дифференциальные выключатели. Один узкий и занимает меньше места, другой занимает два модуля. Снятие модуля автоматического выключателя и установка опоры контроля напряжения.Узкое сечение с одинаковыми размерами и двойной экспозицией электрического тока. Концепция технологии и строительства. Электронный модуль выключателя выключателя. Различные типы модулей электропередачи, дифференциальное напряжение и ток, взлет в узком пространстве для вашей конструкции. Электропередача с разными проводами.

S M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
L	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5519 x 3679 пикселей | 46.7 см x 31,1 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5519 x 3679 пикселей | 46,7 см x 31,1 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредита

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Лучшие однофазные дифференциальные переключатели

Мы представляем весь модельный ряд однофазных дифференциальных переключателей , вы можете искать их по категории, характеристикам, режиму работы, силе тока, типу, цене. Во всех категориях нашего специализированного магазина представлены переключатели, которые вы можете использовать на своих объектах для эффективной и безопасной защиты вашего оборудования.

Однофазные автоматические выключатели обычно используются в местах, где требуется на меньшая мощность и для работы с небольшими нагрузками. Трехфазные, с другой стороны, используются в крупных отраслях промышленности, на фабриках и в производственных помещениях, где требуется большое количество энергии.

Одно из основных различий между Однофазный и трехфазный состоит в том, что однофазный состоит из одного проводника и одного нейтрального провода, в то время как трехфазный источник питания использует три проводника и один нулевой провод для замыкания цепи.

Далее мы увидим сравнение лучших однофазных дифференциальных переключателей на рынке , чтобы вы могли взвесить свое решение о покупке.

Однофазные дифференциальные переключатели

Однофазные дифференциальные переключатели

Однофазные дифференциальные переключатели

Однофазные дифференциальные переключатели

Однофазные дифференциальные переключатели

Лучший однофазный дифференциальный выключатель

1.

ТОМЗН Однофазный дифференциальный выключатель Дифференциальный прерыватель 25A 30mA Curva AC

• Diferencial con protección hasta 25 ампер, 1P + N. 0,03a. t =
• Para circuitos contensión monofasica de 220 / 230v 50 / 60Hz (fase y нейтро).
• Стандарт: IEC61009 GB6829. Tipo de corriente Residual curva AC.
• Calidad a Precio reducido.

Дифференциал с защитой до 25 ампер, 1P + N. 0,03a. t = <1sg.
Для цепей с однофазным напряжением 220/230 В 50/60 Гц (фаза и нейтраль).
Стандарт: IEC61009 GB6829. Кривая переменного тока типа остаточного тока.
Качество по сниженной цене.

TPNL Переключатель защиты от утечек, используемый в однофазных бытовых цепях переменного тока 50/60 Гц, номинальное напряжение 220/230 В, используется для защиты людей и животных от прямого или косвенного контакта.Этот продукт соответствует стандарту IEC61009… GB6829… GB / 16917

2. Однофазный дифференциальный переключатель Schneider

Номинальный ток (In) 40 A
Чувствительность к утечке на землю 30 мА
Частота сети 50/60 Гц

Номинальное рабочее напряжение 230/240 V переменный ток 50/60 Гц в соответствии с IEC 61008-1; 230 В переменного тока 50/60 Гц в соответствии с EN 61008-1. Технология запуска Дифференциальная независимая от напряжения. Номинальное напряжение изоляции 440 В переменного тока 50/60 Гц в соответствии с IEC 61008-1; 440 В переменного тока 50/60 Гц в соответствии с EN 61008-1.Номинальное выдерживаемое импульсное напряжение 4 кВ согласно IEC 61008-1; 4 кВ в соответствии с EN 61008-1.

3. Однофазный дифференциальный переключатель BOGAS ELECTRONIC

Дифференциальный суперинмунизованный прерыватель SI, 30 мА, 2P, 40 A, Clase A y 6kA.

• Diferencial superinmunizado 40A, 30ma. Clase A. 2P
• Garantiza la mejor protección Diferencial en instalaciones con issuesas de armónicos.
• Гарантия основной защиты при установке проблем с электрическими процедурами.
• Нормативные сертификаты: CE, IEC / EN 61008-1. Calidad al mejor Precio.
• Garantía общ. Si no está satisfecho o no cumple sus expectativas, devuelva el producto y Amazon le reembolsará su import sin más preguntas.

Супериммунизированный дифференциал 40А, 30мА. Класс A. 2P
Гарантирует лучшую дифференциальную защиту в установках с гармоническими проблемами.
Гарантирует наилучшую дифференциальную защиту в установках с проблемами электроники.
Нормы и сертификаты: CE, IEC / EN 61008-1. Качество по лучшей цене.
Полная гарантия. Если вы не удовлетворены или не соответствуете своим ожиданиям, верните товар, и Amazon вернет вам сумму без дополнительных вопросов.

Супериммунизированный дифференциал класса А. Предотвращает срабатывание симпатической дифференциальной защиты гармониками. Он решает практически любую проблему дифференциального отключения электроники в электроустановках.

4. Однофазный дифференциальный выключатель ABB

ABB — Автоматический прерыватель (25 A F202A-25 / 0,03)

• ABB Difer 25A 2P 30Ma Класс A F202A-25 / 0,03
• Дифференциальный прерыватель марки ABB
• Ссылка для изготовления: 2CSF202101R1250
• 6,9 x 3,5 x 8,5 центиметров ABB
• es una corporación multinacional tecnológica suiza con sede en Zúrich, especializada en robótica, generación de energía eléctrica, automatización, equipamientos Industriales y otras tecnologías de ingeniería.АББ Опера на 100 человек и более 149 000 человек.

polzahl = 2
Номинальное напряжение = 230 В
Номинальный ток = 25 A
Номинальный ток ошибки = 0,03 a
Тип монтажа = DIN-рейка

Число полюсов 2, Номинальное напряжение 230 В, Номинальный ток 25 А, Номинальный остаточный ток 30 мА, Тип монтажа на DIN-рейку, Тип тока повреждения A, Селективный тип нет, Тип с кратковременной задержкой нет, Устойчивость к короткому замыканию (Icw ) 1 кА, сопротивление переходным токам 0.25 кА, Частота 50/60 Гц, Возможные дополнительные устройства да, Степень защиты (IP) IP2X, Ширина в единицах деления 2, Глубина установки 69 мм Расширенное описание артикула 2-полюсный выключатель дифференциального тока 25 / 0,03 А Дополнительный элемент описание Отличная ценность использования и фантастическое качество.

Товар от производителя ABB; Номер позиции для этого продукта: EB10641454. Изделие относится к товарной группе дифференциальной защиты, внесенной в каталог электрооборудования магазина eibabo.

Этот рекомендованный товар очень часто заказывают и покупают в нашем магазине со всего мира. Эксклюзивный 3D-вид доступен в нашем магазине.

В следующем списке вы найдете более релевантную информацию об этом товаре: Артикул производителя: F202A-25 / 0,03 Номер заказа производителя: 2CSF202101R1250 EAN / GTIN: 8012542782506 Номер тарифного тарифа: 85363030 Страна происхождения товара: Италия Программа производителя:

«System pro M compact» Особенности и характеристики Количество полюсов: 2 Номинальное напряжение: 230 В Номинальный ток: 25 A Номинальный остаточный ток: 30 мА Тип монтажа: DIN-рейка Тип тока повреждения: A Сопротивление короткого замыкания (Icw) : 1 кА Сопротивление переходным токам: 0.25 кА Частота: 50/60 Гц Возможные дополнительные устройства: да Степень защиты (IP): IP2X Ширина в единицах деления: 2

5. Однофазный дифференциальный переключатель MAXGE

Дифференциальный выключатель на 1 полюс и нейтраль, класс AC и диапазон для жилых помещений.

Идеальный продукт для домашнего использования, где количество маневров не играет роли. Предназначен для защиты от прямых и непрямых контактов, он имеет номинальный ток 25 ампер, чувствительность 30 мА, мощность отключения 6 кА и рабочее напряжение 230 В переменного тока.

Обеспечивает кабельное соединение сечением до 25 мм².

Он соответствует международному стандарту EN / IEC61009-1 и имеет сертификаты CE и RoHS.

Соединения сечением до: 25 мм2
Размеры: 36 мм (2 модуля)

Номер телефона: 2

Potencia de corte: 6 kA
Certificados: CE & RoHS
Clase AC: detecta corrientes de fuga alternas
Intensidad de Corriente: 25 A
AC
-2000: 9049 50-60 Гц
Compatibilidad con series: SGBE6K y SGB6K
Normativa: EN / IEC61009-1

Прерыватель Diferencial Monofasico
ОПИСАНИЕ	✯✯✯✯✯ Прерыватель автоматический промышленный монофазный 1P + N DPN 10 A Blanco EMBARAZO

Цена однофазных дифференциальных переключателей

Здесь вы найдете лучшие цены на рынке, так как в сочетании с качеством вы можете приобрести полностью профессиональный долговечный продукт.

При поиске переключателя, соответствующего тому, что вам нужно, вы заметите, что у нас есть полный каталог всей необходимой вам продукции.

Зачем нужно устанавливать однофазные дифференциальные выключатели

Особые операции, которые представляют эти устройства, очень полезны. Невозможно представить себе дом или компанию, в которых не установлены эти устройства, поскольку без надлежащей защиты они всегда будут наносить ущерб электронным устройствам.

Характеристики однофазных дифференциальных переключателей

Однофазный дифференциальный переключатель — это специальный электромеханический переключатель, который благодаря своим внутренним устройствам может определять разницу между током, потребляемым потребляющим устройством, и обратным током. Когда эта разница превышает значение (30 мА), устройство прерывает цепь, отключая подачу тока ко всей установке.

Однофазный дифференциальный выключатель — это электромеханическое устройство, то есть его работа включает в себя как электрическую, так и механическую энергию, которая используется в качестве автоматической системы защиты.

Устанавливается в любой электроустановке, контактирующей с людьми, и ее цель — защитить людей от любого поражения электрическим током, которому они могут подвергнуться.

Принцип работы однофазного дифференциального переключателя

Чтобы понять, как работает однофазный дифференциальный переключатель, вы сначала должны знать, как работает электрическая цепь. Если у нас есть цепь, в которую входит ток, он проходит через разные заряды, которые могут быть электрическими элементами дома, сила электрического тока, выходящего из цепи, такая же, как и ток, который вошел.

Детали однофазного дифференциального переключателя

Части ороида: Центральный сердечник катушек фазы, нейтрали и остаточного тока.
Фазовая катушка: это катушка, через которую входящий ток проходит в дом для создания первого магнитного поля.
Нейтральная катушка: это место, где исходящий из дома ток циркулирует, чтобы генерировать магнитное поле, равное тому, которое создается фазовой катушкой.
Катушка остаточного тока: это катушка, которая генерирует ток в случае магнитного поля.Этот остаточный ток предупреждает о разнице между входящим и исходящим токами.
Соленоид: содержит катушку, через которую проходит остаточный ток. Если этот ток существует, это означает, что магнитные поля не подавляли друг друга, поэтому входной ток отличается от выходного тока. Этот остаточный ток создает магнитное поле, которое притягивает сторону соленоида, создавая движение, которое вызывает размыкание цепи.

Другие переключатели с идентификаторами, которые вы можете приобрести в нашем магазине:

Мы представляем всю линейку однофазных дифференциальных переключателей, вы можете искать свою электрическую по категории, характеристикам, режиму работы, силе тока, типу, цене.Во всех категориях нашего специализированного магазина представлены переключатели, которые вы можете использовать на своих объектах для эффективной и безопасной защиты вашего оборудования.

Цена однофазных дифференциальных переключателей

Здесь вы найдете лучшие цены на рынке, так как в сочетании с качеством вы можете приобрести полностью профессиональный долговечный продукт.

При поиске переключателя, соответствующего тому, что вам нужно, вы заметите, что у нас есть полный каталог всей необходимой вам продукции.

Зачем нужно устанавливать дифференциальные выключатели

Особые операции, которые представляют эти устройства, очень полезны. Невозможно представить себе дом или компанию, в которых не установлены эти устройства, поскольку без надлежащей защиты они всегда будут наносить ущерб электронным устройствам.

Характеристики однофазных дифференциальных переключателей

Дифференциальный переключатель — это специальный электромеханический переключатель, который благодаря своим внутренним устройствам может определять разницу между током, потребляемым потребляющим устройством, и обратным током.Когда эта разница превышает значение (в электрическом 30 мА), устройство прерывает цепь, отключая подачу тока ко всей установке.

Однофазный дифференциальный переключатель — это электромеханическое устройство, что означает, что его работа включает в себя как электрическую, так и механическую энергию, которая используется в качестве автоматической системы защиты.

Устанавливается в любой электроустановке, контактирующей с людьми, и ее цель — защитить людей от любого поражения электрическим током, которому они могут подвергнуться.

Принцип работы однофазного дифференциального переключателя

Чтобы понять, как работает однофазный дифференциальный переключатель, вы сначала должны знать, как работает электрическая цепь. Если у нас есть цепь, в которую входит ток, он проходит через разные заряды, которые могут быть электрическими элементами дома, сила электрического тока, выходящего из цепи, такая же, как и ток, который вошел.

Детали однофазного дифференциального переключателя

Дифференциальный выключатель состоит из следующих частей:

Тороид: центральный сердечник катушек фазы, нейтрали и остаточного тока.
Фазовая катушка: это катушка, через которую входящий ток проходит в дом для создания первого магнитного поля.
Нейтральная катушка: это место, где исходящий из дома ток циркулирует, чтобы генерировать магнитное поле, равное тому, которое создается фазовой катушкой.
Катушка остаточного тока: это катушка, которая генерирует ток в случае магнитного поля. Этот остаточный ток предупреждает о разнице между входящим и исходящим токами.
Соленоид: содержит катушку, через которую проходит остаточный ток. Если этот ток существует, это означает, что магнитные поля не подавляли друг друга, поэтому входной ток отличается от выходного тока. Этот остаточный ток создает магнитное поле, которое притягивает сторону соленоида, создавая движение, которое вызывает размыкание цепи.

20ltima Actualización el 2021-04-07 / Enlaces de afiliados / Imágenes de la API para Afiliados

Дифференциальный автоматический выключатель

— Французский перевод — Linguee

t h e выключатель дифференциальный c o nf или согласно законодательству […] о защите персонала, действующие в стране использования, и […] был правильно установлен на выходе генератора переменного тока как можно ближе к генератору. leroy-somer.com	le dispositif d e cou pur e diffrentielle, conorme la l gislation […] sur la protection des personnes, en vigueur dans le pays […] d’utilisation, a bien t install sur la sortie de puissance de l’alternateur au plus prs de celui-ci. leroy-somer.com
Защитные функции от […] Перегрузка по току и дифференциальная защита могут появиться на одном и том же станке в e ( дифференциальный автоматический выключатель ) . paulwurth.lu	Les fonctions de protection contre les surintensits et […] de pr ot ectio n diffrentielle peuvent tre as sures par le mme appareil (di sj oncte ur diffrentiel ) paulwurth.lu
Центральный блок должен быть защищен […] выше по потоку через перемычку ol a r дифференциальный автоматический выключатель . indsci.de	La Centrale doit tre protge en […] amont p ar un disjoncteur diffrentiel bip olai re de co urant […] назначить номинал на 0,5 А. indsci.de
Защитите центральный контроллер от восходящего тока с помощью […] a 4A bip ol a r дифференциальный автоматический выключатель w i th a type D […] Кривая отклика . indsci.de	La Centrale doit tre protge en […] amont par u n disjo nct eur diffrentiel bip ola ire c ou rbe de rponse […] de type D калибр 4 A. indsci.de
A дифференциальный автоматический выключатель ( o bt на месте), правильно […] Размер соответствует потребляемой мощности финишера, необходимо установить рядом с финишером. speedqueen.com	Il convient d’installer, prs de la […] machi ne , un disjoncteu r diffrentiel ( s e pro cu rer sur sur […] место) калибр адаптирован к согласованной лектории машины. speedqueen.com
Один или два деконтектора Marechal могут быть помещены на наклонную крышку, их размер […] защищен дифференциальным автоматическим выключателем . marechal.com	Une deux prises dcontacteur DN ou DS peuvent tre montes sur le pan inclin et […] protges par de s disjo nct eur s diffrentiels 3 0 mA . marechal.com
Электроустановка должна быть оснащена […] безопасность (p ow e r — дифференциал ) автоматический выключатель a n d другие устройства […] , что обеспечит отключение […] ТЭН от источника питания (расстояние между всеми их полюсами должно быть не менее 3мм). коспел.пл	Установка lectrique devra […] tre quipe d’un disjoncteur […] de scuri t (pui ssa nce -diffrentiel) et de disp os itif permettant […] de dconnecter le chauffe-eau […] du courant lectrique (расстояние между контактерами: верхнее или штормовое 3 мм). коспел.пл
Передний кожух для защиты осветительной установки с автоматикой […] блок отключения 2.3 кВт или 3,6 кВт 30 мА […] (диапазон IDS) или a дифференциальный автоматический выключатель w i th DDI ручной сброс […] 16 А 30 мА. connection-protection.fr	Ботье для защиты фасада, обеспечивающего защиту от механических повреждений одежды dconnexion automatique […] мощности 2,3 кВт или 3,6 кВт 30 мА […] (гамма IDS ) или un disjoncteur diffrentiel r armement m an uel DDI […] 16 А — 30 мА. connection-protection.fr
Чтобы избежать риска […] Электрическая цепь должна быть установлена ​​с -й дифференциальным автоматическим выключателем . acv.com	Афин д’витер tout Risque […] d’lectr oc utio n, l e circuit lectrique sera quip d ‘ un dis urc acv.com
Система безусловно должна быть […] подключен к 3 0- м A дифференциальный автоматический выключатель a n d на землю. carlor.com	L’appareil doit Obligatoirement tre […] raccord un disjo ncte ur diffrentiel 30 mA et l a terre. carlor.com
Испытательное устройство f o r дифференциальный автоматический выключатель a n d дифференциальный автоматический выключатель c 9045 9045 9045 9045 9045 9045 v3.espacenet.com	Dispositif de […] test pour interrup te ur diffrentiel et i nter ru pteur diffrentiel comportant c e dispositif v3.espacenet.com
Электросеть должна быть оборудована […] безопасность (p ow e r дифференциал ) автоматический выключатель a n d другие устройства […] , что обеспечит отключение […] ТЭН от источника питания, у которого расстояние между полюсами не менее 3мм. коспел.пл	L’installation lectrique doit tre quipe d’un […] dispositif de prot ect ion diffrentielle et les moye ns permettant […] au chauffe-eau de se dconnecter […] из источника питания не менее 3 мм. коспел.пл
Рекомендуется питать APR16 с защищенной линии […] оборудован wi th a дифференциальный автоматический выключатель a d ju установлен на 30 […] мА, чтобы избежать разрушения […] устройств параповреждений при длительных дефектах. dfv-technologie.com	Последний срок действия APR16 по номинальной стоимости […] protge p ar u n disjoncte ur diffrentiel r gl 30 m A залить […] viter de dtruire les para-surtenseurs […] sur des dfauts de longue dure. dfv-technologie.com
Модулятор в сборе […] устройство для мульти- po l e дифференциальный выключатель v3.espacenet.com	Dispositif d’assemblage […] модуль d ‘ un disj onc teu r diffrentiel m ultipolaire v3.espacenet.com
Устройство для определения небаланса токов, в […] в частности f o r дифференциальный автоматический выключатель v3.espacenet.com	Dispositif de dsquilibre de […] courant, notamment pour in terru pte ur diffrentiel v3.espacenet.com
Однополюсный и neu tr a l дифференциальный автоматический выключатель v3.espacenet.com	Disj onc teu r diffrentiel u nip olaire et ne ut re v3.espacenet.com
Водонепроницаемый […] электрическая панель wi t h дифференциальный выключатель a n d выключатели […] в ящике для хранения. euromag-lapanissieres.com	Табличка с лектрией […] tanche a vec disjonc teur diffrentiel et i nter ru pteurs dans […] le coffre de rangement. euromag-lapanissieres.com
Процесс изготовления магнитопровода из магнитомягкого нанокристаллического сплава […] и используйте в a дифференциальный автоматический выключатель v3.espacenet.com	Procd de Manufactation d’un noyau magntique en alliage magntique doux nanocristallin et […] utilisatio n dans un disjoncteur diffrentiel v3.espacenet.com
Дифференциальный автоматический выключатель a s Таким образом, связан с одним или несколькими элементами защиты цепи, такими как блоки предохранителей […] или автоматические выключатели v3.espacenet.com	в terr upte ur diffrentiel as soci un ou plusieurs de pro te ctio 9045 n de 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 9045 c выходных цепей […] плавкие предохранители или дизель v3.espacenet.com
Multi po l e дифференциальный автоматический выключатель w i th a модульный […] сборка v3.espacenet.com	Disj onc teu r diffrentiel m ultipolaire a ssemb la ge modulaire v3.espacenet.com
Электросеть должна быть оборудована предохранительными устройствами, обеспечивающими отключение нагревателя от источника питания. мощность (интервалы […] […] между всеми полюсами не должно быть меньше 3 мм). коспел.пл	Это установщик, обеспечивающий возможность подключения к источнику питания не менее чем на 3 мм. коспел.пл
Магнитотермический […] расцепитель f o r автоматический выключатель или дифференциальный автоматический выключатель v3.espacenet.com	Ансамбль […] magntothermique de disjonc ti на p наш disjoncteur ou disjon cteu r diffrentiel v3.espacenet.com
Однополюсный и neu tr a l дифференциальный автоматический выключатель w i th испытательная цепь v3.espacenet.com	D isj onc teu r diffrentiel u nip ola ir e t neu tr e et circuit t espacenet.com
Два типа дифференциальных устройств с заземлением […] Подключение , может использоваться для защиты от непрямых контактов: […] Дифференциальный выключатель и t h e Дифференциальный автоматический выключатель . sogexi.com	Deux types de Dispositifs Diffrentiels, associs une liaison la […] terre, permettent la protection contre les косвенные контакты: […] l’Interru pt eur Diffrentiel et le Disjoncteu r Diffrentiel . sogexi.fr
Mod ul a r дифференциальный автоматический выключатель v3.espacenet.com	Disjoncteur diffrentiel m odu lai r e v3.espacenet.com
? 1 электроблок с программируемыми часами и […] projectio n b y дифференциальный выключатель version-composite.fr	? 1 лекция для часов с программным обеспечением и т.д. […] защита par u n disjo nct eur diffrentiel version-composite.fr
Дифференциальный выключатель t e s t testoon.com	T est de disjonct eur s diffrentiels testoon.com
Разъединитель he s , дифференциальные автоматические выключатели , h ea t реле, […] Для этого следует использовать предохранители (и т. Д.). flaktwoods.fr	Pour cela, recourir des quipements de type […] sectionneurs, di sjonc teu rs diffrentiels , r ela is th er miques, fusible, etc . Читайте также Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях Что такое дребезг контактов: Дребезг контактов, и как с ним бороться Релейная защита трансформатора: Релейная защита силовых трансформаторов Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
