Для чего нужны ограничители импульсных перенапряжений. Статья VSE-E.COM. / Новости

Объекты индивидуального строительства (частные дома, коттеджи, дачи и другие виды сооружений) требуют строгого применения всех мер безопасности. Для этого есть несколько причин, среди которых можно выделить сложность электрических сетей, большое количество энергопотребляемых устройств, специфику применения электроборудования и эксплуатацию самих объектов.

В процессе обустройства электроснабжения, распределительного электрощитка и модульного оборудования типа УЗО, особое внимание уделяется подбору устройств защиты от импульсного перенапряжения или УЗИП. Необходимо знать, что данный механизм устанавливают до УЗО.
Основная задача УЗИП – защита распределительных цепей внутри помещений жилого и нежилого пользования от перенапряжения вследствие нарушения коммутации или при грозе.

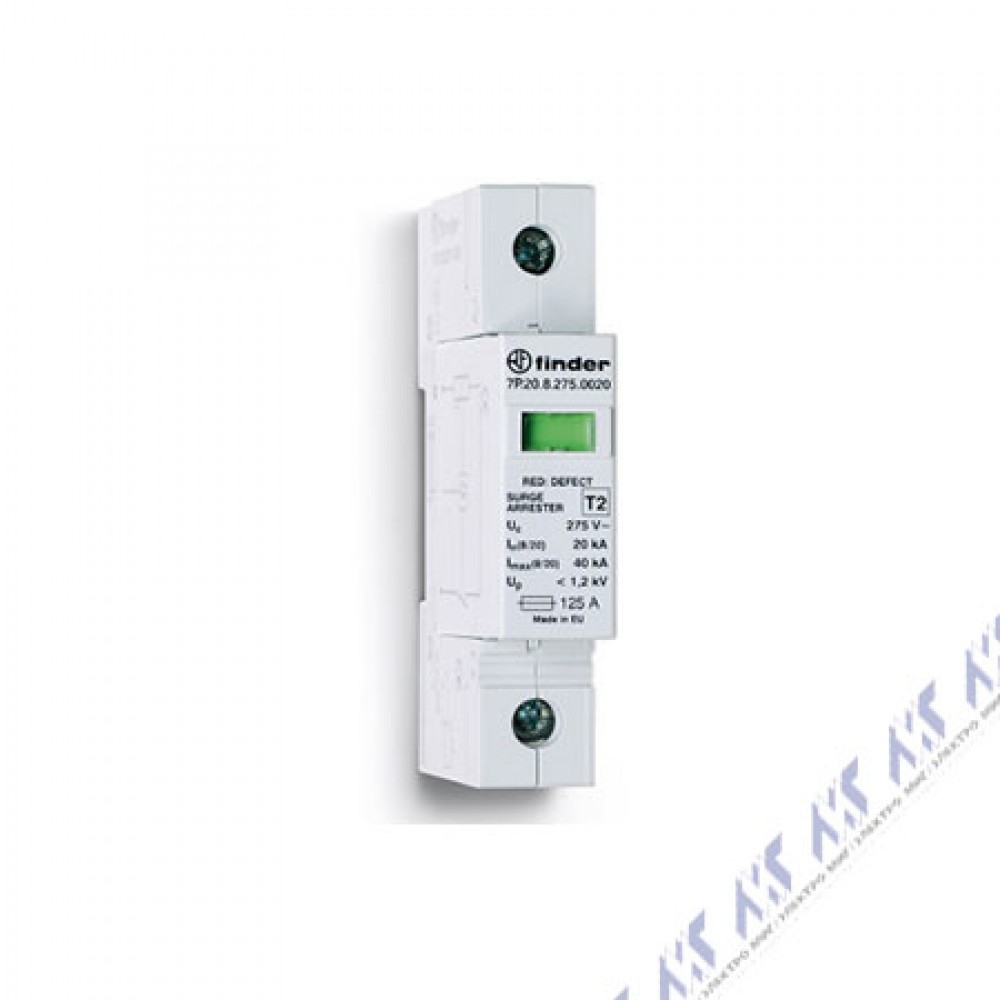

Конструктивные особенности ограничителей

Ограничитель выполнен в виде модуля стандартных размеров (ширина — 1,8 см) для удобного монтажа на дин-рейку.

Структурно конструкцию модуля можно разделить на основание (контактную колодку) и функциональную сменную часть или модуль. Модуль представлен композитным варистором, который изготавливается из карбида цинка, а также механизмом, с помощью которого происходит контроль уровня износа варистора с предохранителем. Химическое соединение карбид Zn обладает способностью очень быстро понижать сопротивление (в несколько тысяч раз), когда показатели напряжения начинают превышать предельно допустимую норму.

Как проверить ограничитель на исправность

  • При пользовании время от времени необходимо проверять ограничитель на исправную работу. Для этого необходимо произвести следующие действия:
    обратить внимание на визуальный индикатор и при его затемнении более чем половину, стоит произвести замену;
  • ограничитель напряжения отсоединяется от электросети и соединяется с прибором магомметром на 1000 В;
  • проводятся замеры сопротивления, где норма составляет диапазон 0,1-2 мОм.
    При выходе за пределы нормативного диапазона, прибор рекомендуется заменить.

Основные причины возникновения импульсного перенапряжения

Во время летней грозы, при попадании её разряда в воздушную линию электропередач, возникает огромное по значению перенапряжение. По характеристикам такое физическое явление дает волнообразное распространение, с нарастанием от 0 до максимальных значений в 1,0-8,0 мкс.
При попадании таких разрядов во внутреннюю электросеть, может возникнуть пробой изоляции с последующим возгоранием и приведением в негодность оборудования, подключенного к сети. Также к таким последствиям могут привести переключения напряжения на подстанциях, либо при включении и выключении энергоёмких потребителей.
Импульсный ограничитель ОПС1 – возможность обеспечить надежную и длительную защиту здания. Для его эффективной работы потребуется наличие контура заземления. При установке на объектах производственного назначения необходимо обустроить систему выравнивания потенциалов.

Так, при грозовых явлениях, пиковые показатели тока разряда могут оказаться на уровне 100 кА, и при отсутствии выравнивания потенциалов возможно появление шагового напряжения. При организации надежной системы защиты, происходит постепенное понижение перенапряжения до безопасных величин, благодаря перебросу в землю основной части энергии при участии последовательно установленных разрядников.
Расстояние между такими ступенями устройств защиты по воздуху и кабельным цепям должно быть не меньше чем 7-10 метров. Когда будут возникать волны заряда, каждый участок цепи будет обеспечивать нужное время задержки роста показателей напряжения. Также стоит учесть, что расстояние от наиболее удаленной нагрузки до разрядника в щитке не должно превышать тридцати метров.
Чтобы обеспечить защиту строения от действия любых видов перенапряжения, первоначально нужно организовать качественное заземление и выравнивание потенциалов через электросистему TN-S или TN-C-S. Это дополнительно обеспечит безопасность людей от поражения током.
После этого производится установка устройств защиты. Промежутки между каждой из ступеней защиты — не менее 10 метров относительно силового кабеля.

Автор: МЕГА КАБЕЛЬ

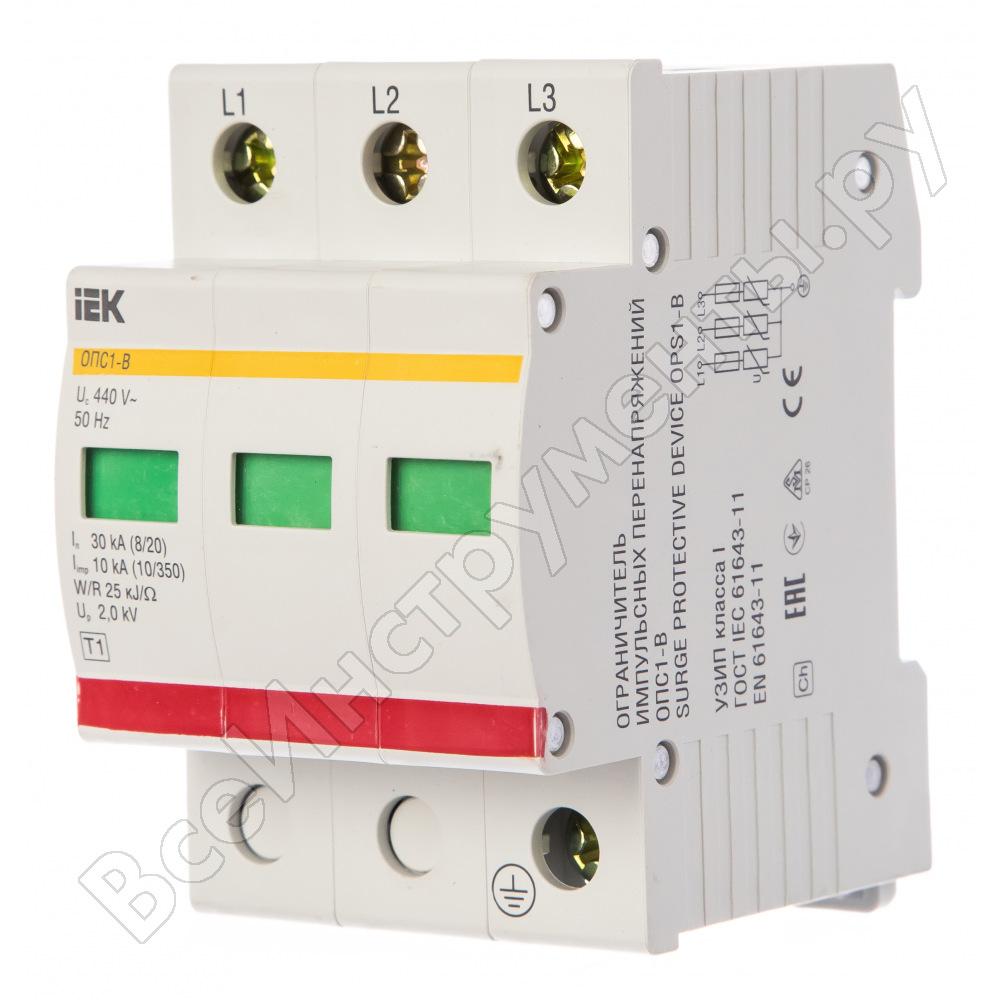

УЗИП Ограничители импульсных перенапряжений ОПС1 IEK

Ограничители импульсных перенапряжений серии ОПС1 от компании IEK

Каждый объект индивидуального использования нуждается в определенных мерах по электрической безопасности. Высокий уровень потребления электроэнергии, разветвленная сеть, особенности использования электрооборудования могут вызвать скачок напряжения и испортить приборы и оборудование. Чтобы избежать этого, рекомендуется использовать ограничитель импульсных напряжений. Он защищает все без исключения приборы и устройства от импульсных токов и сильных перепадов напряжения, например, из-за грозы. Это устройство предотвращает резкие скачки напряжения и возможные нарушения в сети.

В каких сферах применяют ограничители импульсных перенапряжений? Ответ прост: на всех объектах, которые оснащены электрической энергией. Скачки напряжения могут привести к поломкам в оборудовании, сбою в щитках или кабелях. Причинами этих скачков обычно бывают либо воздействие грозы, либо высокочастотные и коммутационные влияние. Ограничители импульсных напряжений стабилизируют работу нестабильных электрических сетей.

Среди широкого ассортимента данных устройств особо выделяются ограничители импульсных перенапряжений ОПС1. Что это такое? Какими достоинствами обладают устройства этого вида? Из чего состоит их конструкция?

Ограничители импульсных перенапряжений ОПС1 защищают внутренние распределительные сети в домах или общественных постройках от резких перепадов напряжения. Условно их делят на несколько видов. Каждый вид отличается количеством полюсов, величиной тока номинала, рабочим напряжением и максимальным разрядным током. Приведем пример.

ОПС1-B 1Р имеет значение рабочего напряжения 400 В, а ОПС1-D 4Р – 230 В. ОПС1-B 3Р работает с разрядным током до 60кА, а ОПС1-C 1Р – 40 кА.

Почему стоит обратить внимание на

ограничители импульсных перенапряжений ОПС1-B 1Р?

1. Эти устройства имеют оптимизированную конструкцию. Это было достигнуто благодаря удалению из устройства варисторного модуля. Эта особенность повлияла и на цену устройства. Теперь они стоят дешевле.

2. Ограничители этого вида имеют пониженное значение остаточного напряжения.

3. Рассеиваемая мощность понижена на 20%, что увеличило надежность функционирования устройства.

4. В устройство встроена термозащита, которая улучшает защиту от пожаров

.

Конструкция ограничителей ОПС1-B 1Р имеет несколько отличительных особенностей:

1. Наличие индикатора, показывающего состояние работы прибора.

2. Есть возможность присоединять устройство как шиной, так и проводником.

3. Основные части конструкции: корпус, защитный элемент, индикатор, вставка термозащиты.

4. Индикатор оборудован механизмом поворота, который помогает исключить ошибки индикации.

5. Контактные зажимы имеют специальные насечки, которые защищают провода от перегрева и оплавления. Также увеличивается механическая устойчивость цепи, минимизируется сопротивление и потери.

6. На корпусе устройства есть защелка, которая делает процесс монтажа очень легким.

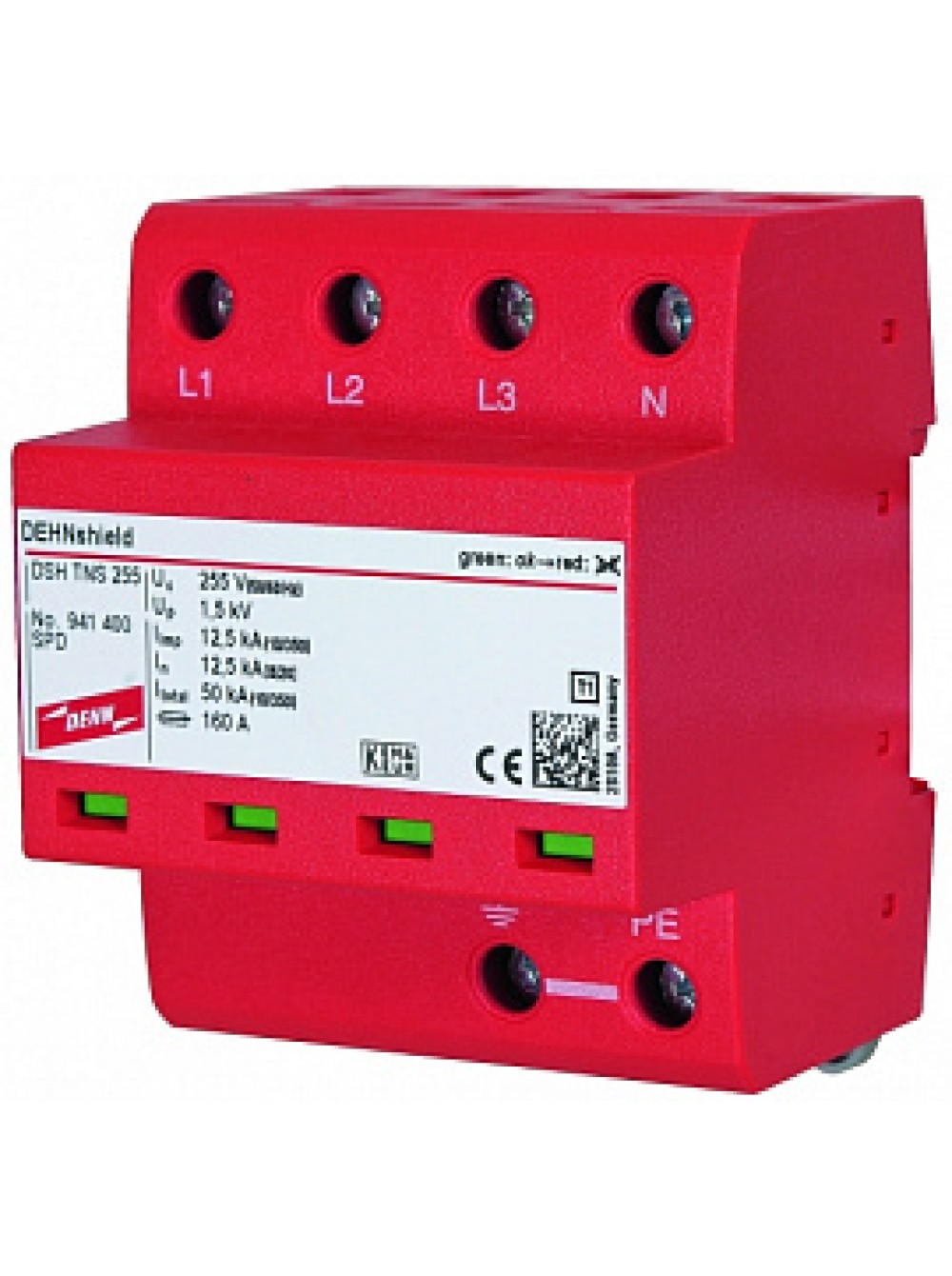

УЗИП: особенности выбора и применения

Что такое УЗИП и для чего оно нужно?

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений – УЗИП. Устройства защиты от импульсных перенапряжений – как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий.


Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

·         Несимметричный (синфазный) режим: фаза — земля и нейтраль – земля.

·         Симметричный (дифференциальный) режим: фаза — фаза или фаза – нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю.
В симметричном режиме отводимая энергия направляется на другой активный проводник.


Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

По принципу действия УЗИП разделяются вентильные и искровые разрядники, нередко применяемые в сетях высокого напряжения, и ограничители перенапряжения с варисторами.

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.


При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.


Оценка значимости защищаемого оборудования.

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп. Первая группа включает меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей (МЭК 62305-3), вторая группа — меры защиты для минимизации отказов электрических и электронных систем (МЭК 62305-4), третья группа — для минимизации рисков ущерба имуществу и отказов инженерных систем (МЭК 62305-5).


Оценка риска воздействия на объект.

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (Принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (Электроустановки зданий):

·         МЭК 60364-4-443 (Защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).

·         МЭК 60364-4-443-4 (Выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.


Выбор оборудования по МЭК 60364.

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.

Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc – действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.


Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети.

Номинальный ток нагрузки IL – максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.



Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания.

Выбор защитной аппаратуры: бытовая техника и электроника.


Выбор защитной аппаратуры: производственное оборудование.


Выбор защитной аппаратуры: ответственное оборудование.

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Защита от импульсных перенапрежений УЗИП — ограничители перенапряжений (разрядники)

Всплески напряжения в электрической сети – это вполне нормальное и частое явление. Они могут появляться из-за коммутации оборудования, атмосферных явлений и по массе других причин.

Даже с учетом того, что это явление кратковременное, такие всплески вполне могут вызвать короткое замыкание и пробить изоляцию проводки, что вызовет крайне негативные последствия. Разумеется, можно использовать оборудование с максимально надежной изоляцией, но тогда существенно увеличится стоимость оборудования и обустройства системы.

Именно поэтому рекомендуется использовать специальные устройства, которые позволяют защитить изоляцию от таких перепадов напряжения – ограничитель импульсного перенапряжения или узип.

Что такое узип?

Это высоковольтный аппарат, который в отличие от классических вентильных разрядников обладает активным элементом, состоящим из легированной окиси цинка и представляет собой последовательно соединенные варисторы без искровых промежутков, которые устанавливаются в фарфоровый или полимерный корпус.

Суть работы такого устройства заключается в нелинейной зависимости проводимости варистора от приложенного напряжения. Благодаря этому при отсутствии перепадов напряжения УЗИП не пропустит ток, но при существенном скачке на отдельных участках сопротивление узипа существенно понижается, увеличивается проводимость приборов, и обеспечивается надежная защита от скачков напряжения в системе.

Как только напряжение стабилизируется, сопротивление снова возрастет на выводах УЗИПа в течение неограниченного времени.

Характеристики ограничителя перенапряжения

Ключевыми характеристиками и преимуществами такого устройства будут:

  • Нелинейная характеристика;
  • Большая допустимая нагрузка по току;
  • Быстрое срабатывание;
  • Высокая износостойкость.

К тому же, УЗИП очень компактен, обладает небольшим объемом и массой. В качестве дополнительных преимуществ ограничителей импульсного перенапряжения можно отметить:

  • Корпус, выполненный по технологии защиты от прямых контактов  класса не менее чем IP20;
  • Надежная индикация и отображение выхода из строя узипа, а также возможность установки дистанционной сигнализации скачков напряжения;
  • 100% защита от коротких замыканий в сети и пожароопасных ситуаций вследствие перегрузки ограничителя;
  • Герметичная и надежная конструкция;
  • Стабильное ограничение давления и равномерное распределение потенциала;
  • Простота в установке и обслуживании. Узип устанавливается на обычную DIN-рейку, имеет прекрасную совместимость с педохранителями, выключателями и силовыми автоматами, и представлен в магазине ptukr.com в большом ассортименте от разных производителей.

Использование оксидно-цинкового разрядника позволяет обеспечить глубокое ограничение перепадов напряжения и справиться с высочайшим напряжением в электрической сети в течение длительного времени, а применение фарфорового или полимерного корпуса существенно увеличивает безопасность в применении устройства и эффективность защиты узипа от воздействия окружающей среды.

Купить УЗИП по доступным ценам в Украине от известных и надежных производителей Вы можете в интернет-магазине ptukr.com. Мы предложим Вам консультации от опытных менеджеров по выбору устройства, быструю доставку в Днепр, Харьков, Киев, Одессу и другие города Украины, а также большой ассортимент товаров. Звоните в любое время!

Устройства защиты от импульсных перенапряжений Энергия ОП (УЗИП)

Характеристики:

Название модели Oграничитель импульсных перенапряжений ОП 3P 15-40кА 400В с индикацией ЭНЕРГИЯ

Артикул Е0705-0006

Класс защиты C (класс II)

Номинальное напряжение AC, В 400

Количество полюсов 3

Номинальный разрядный ток IN, кА (форма волны, мкс) 15 (8/20)

Максимальный разрядный ток IMAX, кА (форма волны, мкс) 40 (8/20)

Уровень напряжения защиты, не более, кВ 1. 8

Время реакции, не более мс 25

Ток короткого замыкания, кА 10

Климатическое исполнение и категория применения по ГОСТ 14254 УХЛ4

Степень защиты IP20

Условия эксплуатации, ⁰С от -40 до +70

Минимальная партия, шт. 1

Ограничитель перенапряжений. Ограничитель импульсных перенапряжений

Ограничитель импульсных перенапряжений — это один из наиболее широко известных высоковольтных приборов, использующийся для защиты сети.

Описание приспособления

Для начала стоит объяснить, из-за чего, в принципе, возникают импульсные перенапряжения и чем они опасны. Причиной появления этого процесса является нарушение в атмосферном или коммутационном процессе. Такие дефекты вполне способны нанести огромный ущерб электрическому оборудованию, которое подвергнется такому воздействию.

Тут стоит привести пример на громоотводе. Это устройство отлично справляется с отводом сильного разряда, бьющего в объект, однако оно никак не сможет помочь, если разряд попадет в сеть через воздушные линии. Если такое происходит, то первый же проводник, который попадется на пути у такого разряда, выйдет из строя, а также может стать причиной поломки другого электрического оборудования, которое подключено к этой же электрической сети. Элементарная защита — отключение всех приборов во время грозы, однако в некоторых случаях это невозможно, а потому были изобретены такие устройства, как ограничители перенапряжений ОПН.

Что даст использование устройства

Если говорить об обычных средствах защиты, то их конструктивное исполнение несколько хуже, чем у ОПН. При обычном исполнении устанавливаются карборундовые резисторы. Дополнительной конструкцией являются искровые промежутки, которые соединены между собой последовательным образом.

В ограничителях импульсных перенапряжений же имеются такие элементы, как нелинейные транзисторы. Основой для этих элементов стал оксид цинка. Таких деталей имеется несколько, и все они объединяются в одну колонку, которая помещается в специальный корпус из такого материала, как фарфор или полимер. Это обеспечивает полностью безопасное использование таких устройств, а также надежно защищает их от любых внешних воздействий.

Тут важно отметить, что основная особенность ограничителя перенапряжения — это конструкция оксидно-цинковых резисторов. Такое исполнение позволяет сильно расширить функции, которые может выполнять устройство.

Технические параметры

Как и у любого другого устройства, у ОПН имеется основная характеристика, которая определяет его работоспособность и качество. В данном случае таким показателем стала величина рабочего напряжения, которое может подводиться к клеммам устройства без какого-либо ограничения в плане времени.

Имеется еще одна характеристика — ток проводимости. Это значение тока, который проходит через прибор под воздействием напряжения. Измерить данный показатель можно лишь в условиях реального использования устройства. Основными числовыми показателями данного параметра являются емкость и активность. Общий показатель этой характеристики может достигать нескольких сотен микроампер. По полученному значению этой характеристики оценивается работоспособность ограничителя перенапряжений.

Описание устройства ОПН

Для того чтобы изготовить данное устройство, производители используют те же электротехнические и конструкторские методы, которые применяются в изготовлении других продуктов. Это наиболее заметно при осмотре размеров и материалов, использующихся для изготовления корпуса. Внешний вид также имеет некоторую схожесть с другими устройствами. Однако стоит отметить, что отдельного внимания удостаиваются такие вещи, как установка ограничителя перенапряжения, а также его дальнейшее подключение к общим электроустановкам потребительского типа.

Имеется несколько требований, которые предъявляются именно к этому классу устройств. Корпус ОПН должен быть полностью защищен от прямого прикосновения человека. Должен быть полностью исключен риск того, что устройство загорится из-за возможных перегрузок. Если элемент выйдет из строя, то это не должно повлечь за собой короткого замыкания в линии.

Назначение и применение ОПН

Основное предназначение нелинейных ограничителей перенапряжения — это защита изоляции электрического оборудования от атмосферных или коммутационных перенапряжений. Данное устройство относится к группе высоковольтных приборов.

В этих аппаратах отсутствует такой раздел, как искровой промежуток. Если сравнивать диапазон действия ОПН и обычного вентильного разрядника, то ограничитель способен выдерживать более глубокие перепады напряжения. Основная задача данного устройства — выдерживать эти нагрузки без ограничения по времени. Еще одно существенное отличие ограничителя перенапряжения от обычного вентильного заключается в том, что размеры, а также физический вес конструкции в данном случае гораздо ниже. Наличие такого элемента, как крышка из фарфора или полимеров, привело к тому, что внутренняя часть устройства надежно защищена от внешних воздействий окружающей среды.

ОПН-10

Устройство этого прибора несколько отличается от обычного ОПН. В данном варианте применяется колонка варисторов, которые заключены в покрышку. Для создания покрышки в данном случае используется уже не фарфор или полимеры, а стеклопластиковая труба, на которую опрессована оболочка из трекингостойкой кремнийорганической резины. Кроме того, колонка варисторов имеет алюминиевые выводы, которые поджаты с двух сторон, а также ввернуты внутрь трубы.

Ограничитель перенапряжений ОПН-10 относится к полимерной группе устройств. Основная задача данного прибора — это защита электрического оборудования распределительных устройств. Также применяются для защиты сетей элементы с классами 150 кВ, с изолированной или компенсированной нейтралью. Использовать эти приспособления можно на открытом воздухе в умеренных и холодных поясах. Диапазон рабочей температуры от минус 60 до плюс 60 градусов по Цельсию. Проводить монтажные работы, а также дальнейшую эксплуатацию оборудования можно лишь в соответствии с правилами техники безопасности.

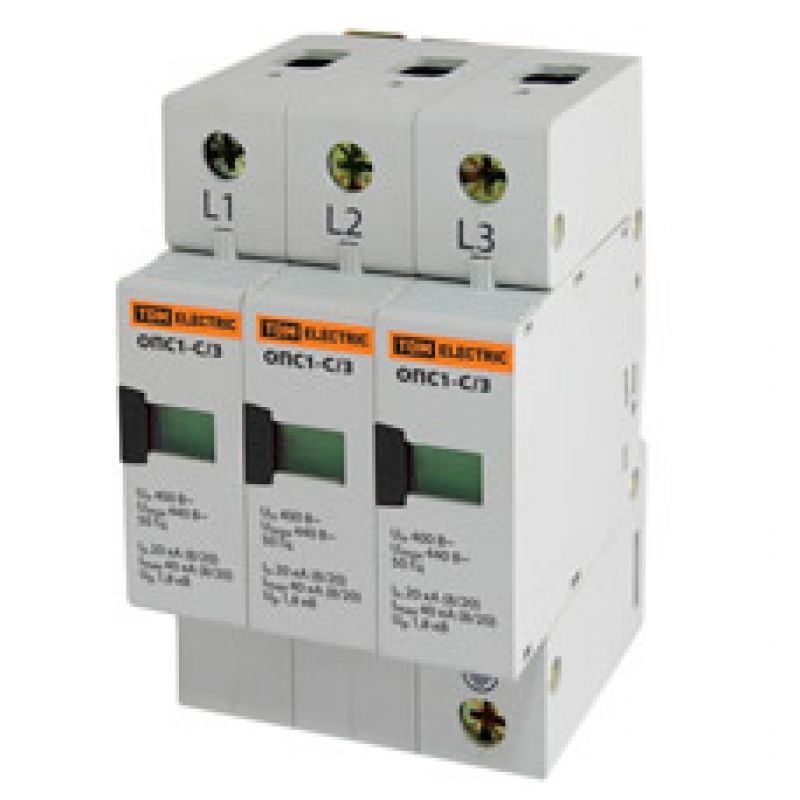

Ограничитель импульсных перенапряжений ОПС1

Серия ограничителей импульсных напряжений ОПС1 используется также для защиты от грозовых или коммутационных перенапряжений. Устанавливается такой прибор в месте ввода электрической энергии на объект. Также может монтироваться на вводе главного распределительного щита объекта.

Существует несколько классов защиты. Агрегаты класса В применяются для того, чтобы защитить электрическую сеть от перенапряжения после прямого удара молнии. Место установки — на входе в здание, до ВРУ.

Класс С — специализируется на защите непосредственно электрического оборудования от таких процессов, как остаточное атмосферное и коммутационное воздействие. Место установки ограничителя — это местные распределительные щитки.

Основы устройства защиты от перенапряжений, TVSS, ограничителя перенапряжения при переходных процессах

Вт Что такое скачок напряжения? Что такое переходный скачок напряжения?

Скачок и Переходный скачок напряжения — это временное повышение напряжения и тока в электрической цепи. Их диапазоны напряжения превышают 2000 вольт, а диапазоны тока превышают 100 ампер. Типичное время нарастания находится в диапазоне от 1 до 10 микросекунд. Переходный процесс или Скачок — наиболее распространенные проблемы с питанием, и его компактные размеры вызывают значительные повреждения, такие как отказ электрического или электронного оборудования, частые простои, потеря данных, потеря времени и простои бизнеса и т. Д.

Откуда берутся скачки?
Основное повреждение электроники от скачка составляет ударов молнии . Большинство повреждений вызвано не прямыми ударами молнии , а результатом переходных напряжений и скачков тока , наведенных на линиях электропередачи, телекоммуникаций или радиочастотных линий передачи сильными электромагнитными полями, созданными во время удара молнии .И более частые причины скачка напряжения — это работа мощных электрических устройств, таких как лифты, кондиционеры и холодильники, путем включения-выключения компрессоров и двигателей. Другие источники скачка напряжения включают неисправную проводку, отказ электросети и электрические помехи.

Что такое сетевой фильтр?
Устройство защиты от перенапряжения , также известное как Ограничитель перенапряжения при переходных процессах ( TVSS ), Устройства защиты от перенапряжения ( SPD ) или 9000 Оборудование для подавления перенапряжения7 ( SSE ) — это оборудование, предназначенное для защиты электрического и электронного оборудования от скачков напряжения и скачков напряжения . Устройство защиты от перенапряжения отводит избыточное напряжение и ток от переходных процессов или на заземляющий провод.

Как работает устройство защиты от перенапряжения
Устройство защиты от перенапряжения отводит избыточное напряжение и ток от переходных процессов или на заземляющий провод и предотвращает их прохождение через электрическое и электронное оборудование, в то же время обеспечивая нормальное напряжение, чтобы продолжить свой путь. Эта избыточная энергия может вызвать повреждение электрического и электронного оборудования, контрольно-измерительных приборов.

Две основные функции устройства защиты от перенапряжения :
1. Обеспечивает путь с низким импедансом для проведения большого тока для устранения дополнительного напряжения.
2. Поглощает и отводит дополнительный ток на землю для защиты от воздействия переходных процессов или скачков напряжения .

Типы устройств защиты от перенапряжения
Устройства защиты от перенапряжения подразделяются на два типа:

  • Фильтр — это устройство, которое служит барьером для высокочастотного тока, который часто является шумом, при этом позволяя низкочастотному силовому току проходить через него без изменений.
  • Transients Diverter — это устройство, которое обеспечивает путь к земле с очень низким импедансом, когда напряжение на устройстве превышает определенное значение, но снижает напряжение, которое может быть подано на чувствительное оборудование.

Компоненты устройства защиты от перенапряжений
Компоненты, используемые для снижения или ограничения высокого напряжения, обычно включают MOV , газоразрядную трубку , кремниевый лавинный диод и т. Д.или комбинации этих компонентов. Каждый из этих компонентов имеет следующие особенности:

  • MOV (Варистор на основе оксида металла) состоит из материала оксида цинка, который является полупроводником с переменным сопротивлением. В нормальных условиях MOV представляет собой устройство с высоким импедансом, но когда напряжение слишком велико, сопротивление MOV быстро падает, чтобы обеспечить путь потока с низким импедансом. MOV имеют конечный ожидаемый срок службы и деградируют при воздействии нескольких больших переходных процессов или многих более мелких переходных процессов . MOV является наиболее распространенным компонентом устройства защиты от перенапряжения AC .
  • Газоразрядная трубка (GDT) может отводить избыточный ток от линии к земле, используя инертный газ в качестве проводника от горячей линии к линии заземления. В нормальных условиях инертный газ действует как плохой проводник, но когда напряжение выше допустимого уровня, инертный газ ионизируется, чтобы быть эффективным проводником для передачи тока на землю, пока напряжение не вернется к нормальному уровню. GDT будет проводить при напряжении меньше, чем высокое напряжение, которое ионизировало газ, и способно проводить больше тока для своих размеров, чем другие компоненты. GDT имеет конечный срок службы и может выдерживать несколько очень больших переходных процессов или большее количество меньших переходных процессов .
  • Кремниевый лавинный диод (SAD) обеспечивает идеальное ограничивающее действие защитного компонента, но имеет более низкую токовую нагрузку. Когда напряжение увеличивается выше предельного уровня, SAD допускает лавинный пробой, в результате чего напряжение подводится к земле.
  • Другие важные компоненты , такие как резисторы, конденсаторы и / или катушки индуктивности, используются вместе с указанными выше компонентами защиты.

Зачем вам нужен сетевой фильтр?
В настоящее время многие электронные компоненты в современных электрических устройствах намного меньше, нежнее и более чувствительны к увеличению тока. Микропроцессоры, которые являются неотъемлемой частью всех компьютеров и многих современных электрических устройств, особенно чувствительны к скачкам . Ваше электрическое оборудование может подвергнуться разрушительному воздействию скачков напряжения от линии электропередачи переменного тока, а также телефонных или сигнальных линий.
Устройство защиты от перенапряжения подходит для использования во всех приложениях, которые подключаются к электричеству (электросети или локальные источники питания), телефонным линиям (например, модем, факс, данные и т. Д.), Компьютерным линиям передачи данных, линиям связи и т. Д. . следующим образом:

  • Компьютеры и периферийные устройства, такие как принтер, монитор, динамик, факс, модем и т. Д.
  • Офисная АТС, оборудование связи и т. Д.
  • Развлекательные компоненты
  • Медицинское оборудование, хирургическое оборудование, научное оборудование и т. Д.
  • Мосты весовые и измерительное оборудование и др.
  • Электрооборудование
  • Охранные системы

Расположение устройства защиты от перенапряжения
Устройство защиты от перенапряжения обычно устанавливается в нескольких точках на объекте. Стандарты ANSI / IEEE C62.41-1991 определяют три категории уровня выброса в зависимости от стратегического местоположения в сети электропроводки оборудования, где могут возникнуть проблемы с питанием. Они классифицируют устройство защиты от перенапряжения по типу , потенциальное воздействие переходных перенапряжений или всплесков и расположение следующим образом:

  • Категория A: Определяются как любые розетки и длинные ответвленные цепи, простирающиеся более чем на 10 метров (30 футов) от местоположения категории B или на 20 метров (60 футов) от категории C. Устройство защиты от перенапряжения для этой категории местоположения является применяется на уровне розеток или отдельных цепей для индивидуальной защиты определенного элемента оборудования, такого как компьютеры, весовые мосты, измерительное оборудование, оборудование для управления технологическим процессом, источники питания постоянного тока и т. д.
  • Категория B : Определяется как все основные вспомогательные фидеры, шинные системы и короткие ответвления, такие как распределительные щиты, промышленные шины и фидерные системы, цепи тяжелой бытовой техники, системы освещения в больших зданиях. Защита в этом месте очень эффективна для подавления гораздо более частых внутренних генерируемых переходных процессов , постоянно меняющихся переходных состояний , особенно чувствительного оборудования и оборудования, которое питается от подстанций.
  • Категория C : Определяется как внешний и главный служебный вход, который включает в себя основные линии подачи, трансформатор, служебные соединения и линию подачи к панелям главного служебного входа, любые воздушные или вспомогательные линии, подземные линии к скважинному насосу. Устройство защиты от перенапряжения типа применяется для защиты от перебоев в электроснабжении, вызванных извне. Эта установка поможет защититься от удара молнии , проникающего на объект по линии электропередачи.

Эти три категории A, B и C определяют, какой сетевой фильтр или TVSS следует использовать в каком месте.




TVSS-Ограничитель переходных перенапряжений — Prosurge

TVSS (Ограничитель переходных перенапряжений) и SPD (Устройство защиты от перенапряжения), оба относятся к устройству, которое может защитить низковольтную электрическую систему от повреждений переходными процессами, скачками или скачками ( непрямой удар молнии от линий электропередач).

Термин TVSS более популярен в странах со стандартом UL, таких как США, Канада, а также в некоторых странах Средней и Южной Америки или даже на Филиппинах.

TVSS и TVS, они же?

Обратите внимание, что не следует смешивать термин TVSS с TVS . TVS — это аббревиатура от ограничителя переходного напряжения. Судя по названию, они похожи на одно и то же. Тем не менее, в индустрии защиты от перенапряжения TVS — это электрический компонент (диод), который служит для подавления перенапряжения. Это один из трех наиболее распространенных компонентов защиты от перенапряжения (два других — MOV и GDT). Подобно MOV и GDT, TVS можно использовать для создания TVSS, и фактически он обычно используется вместе с MOV и GDT. GDT может справляться с очень большими грозовыми разрядами и импульсными токами, но при этом реагирует довольно медленно, в то время как TVS может справляться только с очень небольшими импульсными токами, но при этом реагирует намного быстрее, чем GDT и MOV, и, таким образом, 3 образуют идеальную координацию в подавлении перенапряжения.

Почему производители SPD больше не называют свою продукцию TVSS?

Устройства TVSS всегда принадлежали к большему семейству устройств подавления перенапряжения, известных как SPD (устройства защиты от перенапряжения).Начиная с 3-го издания UL 1449 и Национального электротехнического кодекса 2008 года, термин «SPD» формально заменил термины «TVSS» (ограничитель переходных перенапряжений) и «вторичный ограничитель перенапряжения». УЗИП теперь классифицируются как Тип 1, Тип 2, Тип 3 или Тип 4 и выбираются в зависимости от приложения и места, где они будут использоваться. С недавними изменениями терминологии, внесенными UL и NEC, больше нет организаций по стандартизации, использующих термин TVSS, поскольку IEEE®, IEC® и NEMA ™ использовали термин «SPD» в течение многих лет.

Это простая версия эволюции TVSS в SPD. Однако технически TVSS и SPD не взаимозаменяемы. Ранее известный TVSS теперь является SPD типа 2, так как в старой версии стандарта UL TVSS устанавливается на стороне нагрузки служебного входа. Тем не менее, SPD может быть установлен как на стороне нагрузки, так и на стороне линии.

Однако для обычных потребителей вы воспринимаете TVSS и SPD как одно и то же и пренебрегаете незначительной технической разницей.

TVSS — это ограничитель перенапряжения или устройство защиты от перенапряжения в виде удлинителя?

Ну, на рынке много удлинителей или розеток с функцией защиты от перенапряжения. Обычно мы называем эти типы устройств ограничителями перенапряжения или защитными устройствами от перенапряжения, и одним из их основных параметров является рейтинг в джоулях. Однако эти ограничители перенапряжения или устройства защиты от перенапряжения в виде удлинителя не равны TVSS.

Вы можете думать о TVSS как о большом семействе продуктов, и ограничители перенапряжения или сетевые фильтры являются лишь его частью. Технически мы называем эти ограничители перенапряжения или устройство защиты от перенапряжения типа 3 TVSS или TVSS в точке использования, поскольку они обычно устанавливаются рядом с защищаемым оборудованием и служат последней защитой для защиты от перенапряжения.TVSS типа 1 или 2 обычно имеет форму коробки или панели, иногда может быть довольно большой. Его основным параметром является не рейтинг в Джоулях, а импульсная способность. Тип 1/2/3 TVSS образует координированный трехуровневый механизм защиты от перенапряжения.

Как работает TVSS (ограничитель скачков напряжения)?

Термины устройство защиты от перенапряжения (SPD) и устройство защиты от перенапряжения (TVSS) используются для описания электрических устройств, обычно устанавливаемых в распределительных щитах, системах управления технологическими процессами, системах связи и других промышленных системах, работающих в тяжелых условиях. защиты от скачков и скачков напряжения, в том числе от молнии.Уменьшенные версии этих устройств иногда устанавливаются в электрических панелях подъезда жилых помещений, чтобы защитить домашнее оборудование от подобных опасностей.

Что означает переходный процесс в термине «ограничитель скачков напряжения»?

Если вы посмотрите словарь, переходный процесс означает, что длится короткий период времени . Или, если вы посмотрите в Википедию, он скажет вам: переходное событие — это кратковременный всплеск энергии в системе, вызванный внезапным изменением состояния.

Но насколько короток переходный процесс в области подавления перенапряжения? Если перенапряжение длится, например, 5 секунд, является ли это переходным процессом? Точно нет. При подавлении перенапряжения переходный выброс происходит за микросекунду (1/1000 секунды) или даже миллисекунду (1/1000000 секунды). Итак, теперь вы понимаете, насколько быстрым может быть всплеск.

И это поднимает другую тему: что такое перенапряжение дольше переходного процесса и как ограничитель перенапряжения (или устройство защиты от перенапряжения) отреагирует на эту ситуацию?

Это перенапряжение мы называем временным перенапряжением (TOV). Ограничитель перенапряжения не может справиться с временным перенапряжением. Фактически, ограничитель перенапряжения является жертвой временного перенапряжения. Броски, какими бы сильными они ни были, длятся всего микросекунды или миллисекунды и, таким образом, передают ограниченное количество энергии ограничителю перенапряжения. Тем не менее, TOV, поскольку его продолжительность намного дольше, он фактически оказывает разрушительное воздействие на ограничители перенапряжения, которые обычно основаны на варисторе из оксида металла (MOV), и, таким образом, MOV внутри ограничителя перенапряжения нагревается и в конечном итоге становится дымом и загорается.

Следовательно, стабильная электросеть имеет решающее значение для любого электрического изделия, включая ограничитель перенапряжения. Хорошо, вы, возможно, задаетесь вопросом: я живу в районе, где электросеть находится в беспорядке. В этом случае TVSS не применяется? Европейские производители ограничителей перенапряжения показали нам очень хороший пример. Около 20 лет назад европейские производители ограничителей перенапряжения начали экспортировать устройства защиты от перенапряжения в Китай, однако многие из этих устройств защиты от перенапряжения, которые отлично работают в Европе, сгорают в приложениях.Одна из основных причин заключается в том, что в Европе очень стабильная электросеть, и поэтому производители УЗИП выпускают ограничители перенапряжения с Uc / MCOV (постоянное напряжение / максимальное непрерывное перенапряжение) примерно при 255 В. Однако 20 лет назад в Китае электросеть была далека от совершенства, и колебания напряжения случались часто. Проблема решена после того, как производители SPD установили более высокое значение Uc / MCOV.

Таким образом, пока вы выбираете TVSS с более высоким Uc / MCOV, можно использовать TVSS в областях с колебаниями напряжения.Например, когда мы экспортируем наш ограничитель перенапряжения в Индию, мы обычно используем Uc / MCOV на 320 В или 385 В.

Ограничители перенапряжения

Если вы в все типично для покупки ограничителя перенапряжения, вы либо знаете, либо вам сказали что он вам нужен для безопасности вашего компьютера, поэтому вы пошли в магазин купить один или несколько. Вас приветствует изумительный ассортимент товаров, все стремясь стать вашей следующей покупкой.

Сложность Вы сталкиваетесь с тем, что вы можете найти коммерческие ограничители перенапряжения по цене от 5 до 75 долларов. мало, чтобы отличить самое дешевое от лучшего. Чтобы увидеть себя можно ли за лишние деньги купить что-то большее, чем бренд и шумиху, мы остановил свой выбор на вскрытии . Мы купили почти универсальный всплеск Вудса № 0418. глушитель и выпускная полоса из местного домашнего складского магазина Lowe для 7,95 долл. США и фирменный продукт, устройство защиты от перенапряжения American Power Conversion SurgeArrest, модель Pro8T2C с предлагаемым розничная цена 39,95 $. Потом достали отвертку и распаяли инструмент, и разобрал каждый.

Результаты удивил нас .Мы ожидали, что дешевая модель окажется бесполезной. Вместо этого мы нашли адекватная схема подавления скачков напряжения внутри. Хотя дизайн, материалы, и скорость строительства не самые лучшие, в целом продукт оказался лучше, чем мы ожидали по цене. А дорогая модель? Это оправдало свою более высокую цену по всем параметрам: лучший дизайн, лучшие материалы, и больше защиты. Хотя мы надеемся сделать несколько шокирующих выводов, Наш анализ показал только то, что, заплатив больше, вы действительно получите больше, на по крайней мере, что касается этих ограничителей перенапряжения.Что касается защиты бюджета и премиум ограничители перенапряжения позволяют себе ваше оборудование, наше вскрытие оценило бы эти два примерно равны, несмотря на различия в рейтинге и конструкции.

Критический аспект ограничителя перенапряжения — его сквозное напряжение , амплитуда Ограничитель перенапряжения позволяет достичь вашего оборудования, описанного ниже. В что два продукта используют одинаковую схему и сопоставимые компоненты (с одинаковое номинальное напряжение), мы не можем оспаривать их равное пропускное напряжение (330 вольт ).Премиум-блок тем не менее, рассчитан на более длительную работу. Более крупные MOV (металлооксидный варистор ), большие конденсаторы, и использование более качественных материалов, указывают на то, что он должен служить и защищать дольше.

А скачок напряжения подавитель — удачное название. Он защищает от скачков напряжения , которые являются частный случай общей проблемы под названием перенапряжение — большее напряжение, чем рассчитано на схему. Напряжение — это сила, стоящая за удар электричества, а высокое напряжение может пробить многие физические барьеры.Высоковольтный перфоратор может превратить полупроводниковый кремний в настоящий проводник, создавая короткое замыкание цепь, которая выводит устройство из строя.

Перенапряжения могут длиться длительные периоды или короткие интервалы , могут длиться вечно или столь же кратко, как часть одного тактового цикла вашего компьютера. Ты не обычно приходится беспокоиться о длительных перенапряжениях. В целом — и в долгосрочной перспективе — ваша электросеть обеспечивает очень близкое питание. к идеалу, обычно в пределах примерно десяти процентов от его номинального значения.внутренний Схема регулирования напряжения вашего ПК может легко справиться с этими колебаниями.

Иногда мощность компании допускают ошибки и посылают слишком большое напряжение по линии, что приводит к огни, чтобы светиться ярче, и ваш компьютер стал ближе к катастрофе. В события просто обозначаются как перенапряжения . Однако, если в энергокомпании не что-то пойдет не так, такие перенапряжения случаются редко, потому что ваше энергоснабжение тщательно регулирует напряжение, которое оно вам подает.

Кратковременные перенапряжения вызывают большее беспокойство — не из-за их продолжительности, а потому что они непредсказуемы. Они не компенсируются коммунальным предприятием. регуляторы напряжения, и они, как правило, больше (по напряжению) и, следовательно, более опасны к вашему компьютерному оборудованию, чем длительные колебания. Большинство всплесков и скачков напряжения проникают в линию электропередачи, когда электричество поступает от коммунального предприятия к вам спустя много времени после того, как энергокомпания сможет регулировать их или делать что-нибудь с ними. Некоторые всплески на самом деле генерируются внутри вашего дома или офиса.

Самый опасны из всех всплесков и скачков напряжения, вызванные силой удара молнии линий. Кратковременные пики до 25 000 вольт были измерены на линиях электропередач. Молния не должна поражать линию электропередачи, чтобы вызвать скачок напряжения, который может повредить ваш компьютер; он может вызывать опасное напряжение в линиях электропередач без фактически касаясь их . Или он может ударить или вызвать напряжение в телефоне провода, подключенные к вашему модему. Однако когда он попадает в провод, все подключенный к этой цепи, вероятно, приобретет характеристики вспышки лампочка.

Во время нормальная работа , ограничители перенапряжения практически ничего не делают. Их конструкция такова, что они действуют как электрические изоляторы, пока напряжение на их выводах не достигнет потенциал, называемый напряжением зажима , при котором они начинаются проводящий электричество для создания короткого замыкания, убивающего скачки напряжения. В результате, они почти мгновенно переключаются с электроизолятора на хороший дирижер. Они передают электрический импульс по прямому пути с низким сопротивлением, который обходит ваш компьютер . г. фиксирующее напряжение компонентов внутри коммерческого ограничителя перенапряжения выдает самую важную оценку продукта, пропускную способность напряжение . Эта мера указывает на максимальное напряжение весь ограничитель перенапряжения позволяет добраться до вашего оборудования после подавления перенапряжения, снижение шума и кондиционирование линии электропередачи.

Номинальная напряжение линейного тока в США, 120 вольт , так инженеры называют среднее значение напряжения или .Но каждый цикл переменного тока достигает пиковое значение примерно в 1,414 раза выше этого напряжения на . Это напряжение в розетке колеблется от 0 до 170 вольт 60 раз в секунду.

Очевидно Ограничитель перенапряжения на 130 вольт испытает скачок напряжения 170 вольт 60 раз в секунду. Охранять против этих 170-вольтных скачков напряжения 130-вольтный сетевой фильтр закоротит линия электропередачи 60 раз в секунду и вскоре изнашивается, перегревается или (больше скорее всего) взорваться.

Underwriters Laboratories оценивает ограничители перенапряжения на основе сквозного напряжения. В соответствии со спецификациями UL минимальный сквозной напряжение, которое может заявить продукт — и, следовательно, лучшее сквозное напряжение номинал изделия UL — 330 вольт. Более низкие претензии невозможны; номинальное пропускное напряжение выше 330 вольт указывает на то, что продукт обеспечивает меньшую защиту .

Защита телефонных линий
Наихудшим нарушителем является телефонная линия, подключенная к вашему модему или Терминальный адаптер для службы ISDN или DSL.Хотя телефонная разводка предназначенные для работы с более низким напряжением, телефонные линии подвержены такому же риску соединение с ударами молнии, как и линии электропередач. Хотя есть существенные различия между линиями электропередач и телефонными линиями, конечный результат та же. Телефонная линия обеспечивает прямой путь к вашему компьютеру для всплески высокого напряжения, возникающие при ударах молнии. Хороший хит может путешествовать в свой компьютер и уничтожьте не только модем, но и соседние платы расширения, материнская плата или весь компьютер.Более того, всплеск Обеспечить защиту на телефонных линиях сложнее. телефон соединения не обеспечивают доступа к потенциалу земли, , поэтому нет место для перенаправления скачков напряжения, приходящих через телефонные провода. Следовательно, основная причина всплесков на телефонных линиях — это молния. телефон проводка проходит на большие расстояния в тех же средах, что и силовой система распределения и, следовательно, подвергается воздействию той же окружающей среды опасности. Хотя телефонные линии часто располагаются на опорах ниже, чем силовые провода, молнии часто не соблюдают это размещение.Удар молнии может повредить любой провод на опоре или нанизанный по воздуху.

Телефон защита от перенапряжения, встроенная в сетевые устройства защиты от перенапряжения, использует электрические заземляющий провод вашей электросети. Обратите внимание, что если вы установите такой устройство защиты телефонной линии от перенапряжения в доме со старой проводкой, в которой отсутствует заземление — тот, который имеет выходы с двумя контактами, а не с тремя контактами — он не будет работает должным образом. Аналогично, если установить такой комбинированный силовой и телефонный ограничитель перенапряжения на конце двухпроводного удлинителя, он не защитит от скачков напряжения в телефонной линии — а только защитит от скачков напряжения в сети в нормальном режиме.

Ограничитель перенапряжения постоянного тока для оборудования с питанием от постоянного тока. Защитите радио.

Обзор

Номер детали: 800-DCSS-SS

Ограничитель перенапряжения постоянного тока. Уличный ограничитель перенапряжения DC Powerline — защита. Защищает ввод и вывод отдельно.

Сосредоточенная индуктивность

Суммарная индуктивность между входным и выходным дросселями, скачки напряжения, возникающие при прохождении через него. Газоразрядные трубки затем отводят импульс на землю, препятствуя их потоку на другую сторону устройства.И полупроводниковый ограничитель перенапряжения, и газоразрядная трубка для быстрой и надежной защиты от перенапряжения. Двойные многоступенчатые устройства защиты обеспечивают в 4 раза большую защиту, чем обычные устройства защиты.

Центральный заземляющий столб должен быть подключен к заземлению

Посмотреть все наши инновационные продукты для подавления скачков напряжения

Подробнее: www.surge-protection.org

Нажмите кнопку «Как купить» (вверху страницы), чтобы открыть список наших дистрибьюторов. Вы получите лучшую цену при покупке у наших дистрибьюторов.Часто они будут иметь запасы, когда на этом сайте будет мало товаров или их нет. Мы также известны как: Wireless Beehive, Wireless Beehive Manufacturing и иногда Beehive Wireless. Увидимся на животноводческой ферме во время выставки WISPAmerica

.

Технические характеристики

Масса 0,35 фунта
Размеры 5,5 × 4,5 дюйма

Технические характеристики (на порт, удвойте эти характеристики для полной защиты)

Центральный заземляющий столб должен быть подключен к заземлению

Электрические характеристики

Рабочее напряжение
0-55 В постоянного тока
Искровое напряжение постоянного тока: 90 +/- 20%
Макс. Напряжение пробоя импульса:
100V / S (v) 500, 1KV / us (v) 600
Макс. Импульсный ток разряда (8/20 мкс)
1 раз 10 КА
10 раз 5 КА
Срок службы в импульсе (10/1000 мкс)
300 раз 100A
Нормальный переменный ток разряда
60 Гц 1 сек 5 ампер
одиночный 9 циклов 30 ампер
Напряжение удержания постоянного тока
52 Вольт
Минимальное сопротивление изоляции
1 Г Ом
Максимальная емкость (1 МГц)
2пф

Функции и приложения

Функции

  • Отдельная защита входа и выхода
  • Сосредоточенная индуктивность препятствует прохождению скачков через устройство
  • Сверхбыстрое подавление — обычно менее 1.0ps от 0 В до BV мин.
  • Более быстрое действие, чем у тиристоров И , только для газовых трубок
  • Сверхбыстрое подавление — обычно менее 1,0 пс от 0 В до BV мин.
  • до 7 ампер
  • Предохранитель на плюсе
  • Светодиоды
  • показывают напряжение на обеих сторонах предохранителя
  • Будет работать с системами положительного заземления
  • Центральный заземляющий столб должен быть подключен к заземлению

Приложения

Любое оборудование с питанием от постоянного тока до 55 В постоянного тока.

Центральный заземляющий столб должен быть подключен к заземлению

Ограничитель скачков напряжения (TVSS)

16.12.2016

«Ограничитель перенапряжения при переходных процессах» (также известный как TVSS) — это старый отраслевой термин, который был заменен в органах стандартизации термином «устройство защиты от перенапряжения» или SPD. Подавитель переходных скачков напряжения — это устройство, которое устанавливается на линии электропередачи переменного или постоянного тока, чтобы действовать как отсечка в случае кратковременного скачка напряжения, также известного как «переходный процесс». «Устройства TVSS считаются критически важными для защиты чувствительного оборудования, которое может привести к повреждению схемы или потере данных, если к ним будет допущена перегрузка по мощности. Что касается защиты от перенапряжения, устройства TVSS или SPD на сегодняшний день являются наиболее популярными формами предотвращения повреждений, доступными сегодня.

Есть много неточностей и заблуждений относительно устройств TVSS с точки зрения их возможностей. Самым большим заблуждением является то, что устройства TVSS и SPD являются энергосберегающими компонентами, и этот миф продвигается производителями, которые продают свои продукты как таковые.С повышением внимания к зеленой энергии и зеленым технологиям, многие люди, которые хотят участвовать в сбережениях, станут жертвами маркетинговых кампаний, утверждающих, что устройства TVSS экономят электроэнергию. Однако свидетельств этого нет. Устройства TVSS просто отвлекают электроэнергию при скачках или скачках напряжения, которые могут повредить оборудование, находящееся ниже по потоку.

Устройства

TVSS защищают от скачков напряжения всех типов, включая «импульсные токи», которые представляют собой большие скачки напряжения, возникающие при ударах молнии.Следует отметить, что электрические скачки, возникающие после удара молнии, могут превышать 50 000 В, что приводит к повреждению оборудования почти в 100% случаев. Чем надежнее установлен SPD, тем выше его способность защищать оборудование от повреждений в результате удара молнии. Вот почему технология Strikesorb от Raycap пользуется таким большим уважением. Запатентованная технология обеспечивает максимальную защиту от ударов молнии. Технология Strikesorb также способна выдерживать несколько скачков напряжения и превосходит многие старые и традиционные технологии защиты от перенапряжения, такие как кремниевый лавинный диод (SAD), металлооксидные варисторы (MOV), включенные последовательно, и традиционная технология газоразрядных трубок (GDT).Чаще всего защитные характеристики этих устройств будут нарушены самим перенапряжением, что потребует их замены после единичного случая.

Отказ оборудования в результате электрических переходных процессов часто происходит из-за перегрузки уровней мощности, превышающих возможности микропроцессоров или интегральных схем. Со временем ухудшение характеристик этих компонентов происходит в результате «коммутационных скачков», которые представляют собой короткие скачки напряжения в линии каждый раз, когда компонент включается или выключается.Даже эти небольшие повреждения приводят к сокращению срока службы оборудования и могут быть защищены с помощью SPD.

TVSS и SPD обычно устанавливаются на входах и выходах переменного и постоянного тока, чтобы служить эффективными барьерами от переходных процессов и колебаний мощности с течением времени. Хотя типичное функционирование этих устройств заключается в том, чтобы не допускать постоянного изменения потока энергии, они устанавливаются для конкретных случаев, когда поток электричества может вызвать повреждение. Лучше всего, чтобы они никогда не понадобились, но когда произойдет неизбежный всплеск, вы пожалеете, что не установили их.

Как работают устройства защиты от перенапряжения?

Как работают устройства защиты от перенапряжения?

19 марта 2020 г.

Сетевой фильтр — это больше, чем просто удлинитель, который дает вам дополнительные полезные розетки; это доступный способ защитить вашу электронику от случайных скачков напряжения, которые могут вызвать необратимые электрические повреждения. Вот как устройства защиты от перенапряжения или ограничители перенапряжения работают для защиты ваших приборов и как их безопасно использовать для предотвращения пожаров.

Что такое скачок напряжения?

Чтобы понять, как работают устройства защиты от перенапряжения, необходимо понимать, что такое скачки напряжения на самом деле.Скачок напряжения — это просто увеличение количества напряжения, протекающего через электрические устройства, которое превышает стандартный уровень напряжения 120 вольт. Скачки могут быть вызваны многими причинами, такими как мощные устройства, плохая проводка, неправильное освещение или проблемы с оборудованием вашей коммунальной компании.

Вы, вероятно, не заметите скачка напряжения до тех пор, пока устройство внезапно не перестанет работать. Каждый год в вашем доме могут происходить сотни скачков напряжения, иногда без каких-либо повреждений.

Скачки напряжения могут нагревать провода и компоненты в вашей электронике, как нить накаливания лампочки, и вызывать их перегорание. Даже когда скачки напряжения не ломают электронику, они могут вызвать чрезмерную нагрузку на внутренние компоненты и привести к их выходу из строя раньше, чем ожидалось.

Как работает сетевой фильтр?

Сетевой фильтр защищает от повреждений, которые могут вызвать внезапные скачки напряжения. Он работает, вытягивая ток из одной розетки и передавая его через устройства, которые вы подключили к сетевому фильтру.Устройство защиты от перенапряжения содержит металлооксидный варистор, или MOV, который отводит любое дополнительное напряжение, чтобы устройства получали постоянный уровень мощности.

MOV работает как чувствительный к давлению клапан. Когда MOV обнаруживает высокие уровни напряжения, он снижает сопротивление. Если уровни напряжения слишком низкие, это увеличивает сопротивление. Он автоматически сработает, чтобы перенаправить избыточное напряжение.

MOV состоит из трех компонентов, в том числе из оксида металла, который соединен с линией питания и заземления двумя полупроводниками.Полупроводники имеют переменное сопротивление, которое заставляет электроны двигаться таким образом, что сопротивление изменяется, когда напряжение становится слишком высоким или слишком низким.

Разветвители питания и сетевые фильтры: в чем разница?

Разветвители питания и сетевые фильтры могут выглядеть одинаково, но они очень разные. Оба имеют несколько розеток, но только сетевой фильтр защищает от скачков напряжения.

Сетевой удлинитель — это обычно недорогой удлинитель с несколькими розетками, который расширяет вашу настенную розетку.У него может быть автоматический выключатель с переключателем включения / выключения, но он не остановит и не уменьшит электрические проблемы.

Устройства защиты от перенапряжения и номиналы в джоулях

Вы заметите, что устройства защиты от перенапряжения имеют уровень защиты, измеряемый в джоулях. Этот рейтинг в джоулях показывает, сколько энергии может поглотить сетевой фильтр до выхода из строя. Чем выше рейтинг в джоулях, тем большую защиту может обеспечить устройство защиты от перенапряжения при обработке одного большого скачка напряжения или множества более мелких скачков напряжения.

Что следует подключать к сетевому фильтру?

Как правило, вы должны отдавать предпочтение сетевому фильтру для электроники, ремонт или замена которой требует больших затрат. Новые приборы более чувствительны к скачкам напряжения, чем старая электроника, благодаря более тонким и компактным компонентам. Микропроцессоры, которые используются в компьютерах и многих устройствах, наиболее чувствительны к высокому напряжению и работают только тогда, когда они получают стабильный ток в правильном диапазоне напряжений.

Примеры предметов, которые могут быть защищены сетевым фильтром:

  • Компьютеры
  • Телевизоры
  • Микроволны
  • Модемы / маршрутизаторы
  • Системы видеоигр (например, PlayStation 4 или Xbox One)
  • High- end аудиооборудование

Сетевые фильтры не всегда работают

К сожалению, ошибочно полагать, что ваши устройства на 100% защищены от скачков напряжения с помощью сетевого фильтра. Есть много причин, по которым устройства защиты от перенапряжения могут выйти из строя.Например, сетевые фильтры просто не предназначены для вечного использования. Выберите один со световым индикатором, который позволяет узнать, когда MOV износился. Многие будут продолжать работать, но без защиты от перенапряжения.

Кроме того, внутри вашего дома нет сетевого фильтра, который защищает от молнии. Хорошая новость в том, что молния — редкая причина скачков напряжения. Плохие новости? Полосы защиты от перенапряжения не выдерживают удара молнии поблизости. Если вы чувствуете, что вам нужна защита от молнии или других серьезных скачков напряжения, вы можете приобрести ограничитель перенапряжения на весь дом, установленный перед вашей главной электрической панелью.

В Brennan Electric мы можем помочь вам защитить весь ваш дом от скачков напряжения с помощью доступной защиты от перенапряжения для всего дома в районе Сиэтла. Этот тип защиты может использоваться вместе с сетевыми устройствами защиты от перенапряжения в доме для максимальной защиты от электрических повреждений, включая скачки напряжения от молнии.

Имейте в виду, что защита от перенапряжения хороша ровно настолько, насколько хорошо ваше заземление. Вы не получите особой пользы от сетевого фильтра, если у вас есть старый дом с незаземленными розетками или у вас нет надлежащего заземления и проводки.Это связано с тем, что для избыточного напряжения не будет выхода.

Безопасное использование устройства защиты от перенапряжения

Возможно, вы слышали предупреждение о том, что обогреватели нельзя включать в удлинитель из соображений безопасности. Это абсолютно верно. Высоковольтные приборы, такие как обогреватели, могут легко перегреть удлинитель и вызвать электрический пожар.

Сетевые фильтры работают иначе, чем удлинители. В сетевом фильтре с переключателем включения / выключения и световым индикатором есть предохранитель, который плавится при перегреве.Это приводит к тому, что обогреватель теряет связь и питание. Однако не все устройства защиты от перенапряжения имеют этот встроенный прерыватель, и обогреватели могут легко выйти из строя.

На всякий случай избегайте подключения мощных приборов, таких как кондиционеры и обогреватели, к сетевому фильтру. Вместо этого подключите эти устройства прямо к стене.

Советы по выбору ограничителя перенапряжения

Теперь, когда вы знаете, что такое сетевой фильтр и как он работает, убедитесь, что вы знаете, на что обращать внимание при покупке ограничителя перенапряжения для своей электроники.

Вот самые важные вещи, которые следует учитывать:

  • Подумайте, что вы хотите защитить.
  • Найдите нужное количество портов или розеток.
  • Убедитесь, что он имеет уплотнение UL и является устройством защиты от импульсных перенапряжений.
  • Проверьте напряжение зажима и рейтинг поглощения энергии.
  • Ищите гарантию.
  • Убедитесь, что на нем есть световой индикатор.

Любой сетевой фильтр, который вы покупаете, должен быть сертифицирован Underwriter’s Laboratories (UL) и соответствовать как минимум 1449 стандартам.Это необходимо для маркировки устройства защиты от перенапряжения как «устройство защиты от импульсных перенапряжений».

Вы также захотите проверить рейтинг поглощения энергии и напряжение ограничения. Первый относится к тому, сколько энергии может поглотить сетевой фильтр до выхода из строя, и должен составлять минимум 600-700 джоулей. Напряжение ограничения — это величина напряжения, которая запускает MOV. В идеале это должно быть 400 вольт или меньше.

Обратитесь к экспертам

Хотите максимальную защиту от опасных скачков напряжения? Позвоните в Brennan Electric сегодня, чтобы узнать о защите от перенапряжения для всего дома в Сиэтле и запросить бесплатную оценку. Мы также можем помочь вам с ремонтом, установкой и обслуживанием электрооборудования, а также с установкой генератора.

Категории: Защита от перенапряжения

Ограничители перенапряжения и системы ИБП для дома и офиса

Зачем вам определенно нужен сетевой фильтр

Скорее всего, вы живете в доме с такими гаджетами, как телевизор, компьютер и различная электроника. Знаете ли вы, что эти предметы могут быть легко повреждены и не подлежат ремонту в случае скачка напряжения? Вместо того, чтобы вставлять дорогие предметы прямо в стену, лучше подключить их к сетевым фильтрам.Они будут служить для ограничения мощности, подаваемой на электрические устройства, и предотвращения повреждений или пожара. Это стоит того!

Что такое скачок напряжения?
Итак, что такое скачок напряжения в первую очередь? Это событие, при котором напряжение электричества, подаваемого в ваш дом, внезапно увеличивается. Обычные причины, вызывающие это, включают удары молнии, перебои в подаче электроэнергии и другие различные неисправности. Если вы живете в районе, который очень чувствителен к погодным явлениям, определенно рекомендуется приобрести сетевой фильтр.

Моя розетка не регулирует напряжение?
Ответ на этот вопрос — ваша розетка должна технически регулировать величину напряжения в розетках. Однако стандартные электрические розетки не имеют защиты от мощных скачков напряжения, и поэтому в ваш дом может внезапно произойти скачок электричества. Обычные розетки предназначены для регулирования напряжения в нормальных условиях, но в остальном они не обеспечивают достаточной защиты.

Что искать в сетевом фильтре
Существуют разные типы устройств защиты от перенапряжения, предназначенные для разных приложений и различных конфигураций.Они работают с использованием системы, которая гарантирует, что энергия остается на безопасном уровне в пределах защитного компонента внутри устройства защиты от перенапряжения. После этого на ваши электрические устройства поступает соответствующее количество энергии.

При покупке сетевого фильтра вы можете получить его в виде удлинителя, сетевого фильтра с одной розеткой или сетевого фильтра для путешествий. Важно отметить, что не все удлинители на самом деле являются устройствами защиты от перенапряжения, особенно если они относятся к более дешевой части спектра.Если вас беспокоит только одно устройство, защита от одной розетки может быть лучшим вариантом.

Не забывайте регулярно менять сетевые фильтры, чтобы убедиться, что они продолжают выполнять свою работу — некоторые модели оснащены световым индикатором, который показывает, когда они почти разряжены. Кроме того, важно понимать, что устройства защиты от перенапряжения могут не казаться необходимыми до тех пор, пока не произойдет событие, и они вам действительно понадобятся. Устройство защиты от перенапряжения требует гораздо меньших вложений, чем покупка нового электронного оборудования, так почему бы не пойти на это! .

Добавить комментарий

Ваш адрес email не будет опубликован.
