Оранжевая гофра для кабеля назначение: Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Содержание

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край.

Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины.

Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.
    п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Негорючая гофра для кабеля. Негорючая гофра для кабеля (гофротрубы из самозатухающего ПВХ)


Негорючая гофра для кабеля (гофротрубы из самозатухающего ПВХ)

Для негорючих гофр ПВХ характерны доступная цена и разнообразие видов. Легкие трубы отличаются гибкостью и незаменимы при монтаже электропроводки в полостях стен, над подвесным потолком или в штробах. Тяжелые гофрирорванные трубы ПВХ отличаются повышенной механической прочностью и применяются при укладке кабеля на участках, которые затем заливают бетоном или подвергаются воздействию значительной нагрузки. Температура укладки и последующей эксплуатации таких труб может варьироваться в пределах от -25 °C до +60 °C.

Использование защитной гофры, отграниченной от пожароопасных конструкций слоем цементного раствора или штукатурки, при монтаже проводки в деревянном доме – это также один из способов выполнить нормы пожарной безопасности и Правил Устройства Электроустановок (ПУЭ).

Технические характеристики негорючей гофры из ПВХ

Показатель Значение
Материал самозатухающий ПВХ пластикат
Условия монтажа для открытой и скрытой проводки, по стенам (в стенах), по потолкам (в потолках) из сгораемых материалов
Монтаж при температуре от -5С до +60С
Прочность свыше 350Н на 5см при 20С (легкая серия) свыше 750Н на 5см при 20С (тяжелая серия)
Цвет серый RAL 7035
Диэлектрическая прочность Не менее 2000В (50 Гц, в течение 15 минут)
Сопротивление изоляции не менее 100 Мом (500V, в течение 1 мин.)
Огнестойкость не поддерживает горение, тест при 650С



77volt. ru

назначение негорючего рукава для электропроводки, выбор и установка

Во время прокладки новой электропроводки или ремонта старой специалисты рекомендуют помещать её в защитную оболочку. Для проводов и кабеля пластиковую гофру используют чаще других материалов. Это шланг с круглым сечением и ребристой поверхностью, которая и повышает гибкость трубы. Её изготавливают из разных материалов, что влияет на характеристику гофры.

Предназначение и виды

Гофрорукав используют для покрытия кабелей из соображений пожарной безопасности и для защиты проводки от механических повреждений. Деревянные или каркасные стены легко воспламеняются, как и ПВХ или вагонка, которыми их отделывают. В этом случае приобретают негорючую гофру для кабеля. Она защитит электрическую проводку от возгорания даже при возникновении пожаров.

Гипсокартоном часто покрывают стены, так как материал позволяет без трудностей установить шкафы, полки, повесить картины. Провода помещают в трубы для того, чтобы они не повредились во время сверления стен. Если кабель залегает под полом, то он может деформироваться во время стяжки или при заливке бетоном. Проводку, защищённую гофрой, легко извлечь и заменить в случае повреждений.

От воздействия ультрафиолета и влаги труба защитит кабели при наружной прокладке. Если проводка будет располагаться в открытом пространстве, то необходимо выбирать гофру, устойчивую к перепадам температуры. Армированный материал пригодится в том случае, если кабель будет находиться в подвешенном состоянии. Подземная прокладка требует более жёсткой водонепроницаемой оболочки.

Гофрированную трубу для кабеля делят на виды по степени прочности:

  • лёгкая;
  • средняя;
  • тяжёлая;
  • армированная.

Лёгкий материал наиболее гибкий, его тонкие стенки подходят для защиты проводки под стенами и потолками. Он практически не выдерживает механической нагрузки. Немного толще будет средняя гофротруба, она пригодится для прокладки в стенах и стяжке. У тяжёлого типа незначительная гибкость, толщина стенок высокая. Его используют в стяжках и под землёй, на местах поворотов добавляют муфты или уголки.

Трубы хорошо защищают провода от влаги, грязи и пыли. Армированные рукава изготавливают из скрученной металлической проволоки и пластика. Это самый прочный вариант, который укладывают в грунт или подвешивают.

Различают также трубы со стяжками и без них. К концу троса привязывают провод, тянут за его другую сторону, размещая кабель внутри гофры. Без протяжки сложно поместить провод внутри рукава. Использовать лучше двухслойную трубу, у которой внутренняя поверхность гладкая, а внешняя ребристая. Это дорогой материал, но в него легко протянуть проводку.

Подходящий материал

Гофротрубу для кабеля изготавливают из разных материалов. Есть несколько типов оболочки, выбирают их в зависимости от условий использования. Наиболее известные рукава:

  • полипропиленовые;
  • поливинилхлоридные;
  • полиэтиленовые;
  • стальные.

ППР гофра для проводов обычно имеет синий цвет, не возгорается и не тлеет, обладает высокой устойчивостью к воде. Используют её для открытой прокладки и в помещениях с повышенным уровнем влажности. Изделие из ПВХ серого оттенка, прокладывается только в сухих комнатах, так как не препятствует протеканиям. Оранжевые или чёрные полиэтиленовые трубы устойчивы к воде и химическим веществам.

Наиболее прочные — металлические рукава, они не поддаются воздействию влаги, огня, перепадам температуры.

Выбор гофры

Диаметр рукава колеблется от 15 до 65 мм, но параметров всего два — внешний и внутренний. Если будет осуществляться групповая прокладка, то в трубе должна оставаться свободной половина пространства. Провода могут нагреться и расшириться. Выбор диаметра зависит от участка применения:

  • 15 мм — осветительные приборы;
  • 2 см — розетки и выключатели;
  • 25 мм — для щитков и распределительных коробок;
  • 30 мм — соединение электрощитков;
  • 4 см — проход через несколько этажей;
  • 25−30 мм — слаботочные кабели телефонной линии и интернета.

Диаметр оболочки зависит от количества и сечения кабелей. Соответствия указаны в стандартной таблице, которую легко можно найти в сети. Нельзя брать трубы меньших размеров, но больших разрешается.

Установка труб

При открытой установке нужно использовать специальные клипсы, которыми крепят гофру. Их присоединяют к стенам на одинаковом расстоянии с помощью саморезов. Затем в клипсы заводят трубу и крепко прижимают. Также можно закрепить рукав стяжками из пластика или жестяными полосками с гвоздями.

При прокладке учитывают некоторые особенности работы:

  • максимальная длина не должна превышать 25 метров, при этом поворотов может быть не более четырёх;
  • расстояние между изгибами должно достигать 4 м, в противном случае нужно монтировать распределительные коробки;
  • поворот располагается под прямым углом с большим радиусом;
  • если рядом прокладывается несколько трасс кабелей, то между ними нужно оставлять 20 см зазора.

В помещении гофру крепят между распределителями, от них ведут к выключателям, светильникам и другим участкам. Один кабель просто заложить в оболочку, несколько проводов скрепляют изоляционной лентой или строительным скотчем. В квартире необходимо сначала установить гофрированную трубу, затем протянуть провода. На продолжительных участках все делают наоборот — прокладывают кабеля, а потом крепят рукав.

220v.guru

Труба гофрированная негорючая | Полезные статьи

Для прокладки электрического кабеля открытым и закрытым способом сегодня часто используют такой материал, как труба гофрированная негорючая, отвечающая самым строгим требованиям пожарной безопасности. Она надежно защищает кабель от механических повреждений, обеспечивает его надежную дополнительную изоляцию. При коротком замыкании труба гофрированная негорючая не воспламеняется и не поддерживает распространение пламени, а при сильных пожарах не выделяет в воздух ядовитые вещества. Чаще всего она изготавливается из ПВХ или полиэтилена низкого давления, материала, отлично зарекомендовавшего себя в самых разных условиях эксплуатации.



Основные преимущества гофрированной негорючей трубы

Трубы электротехнические гофрированные поливинилхлоридные негорючие применяют сегодня для прокладки кабеля в общественных, административных, промышленных зданиях и жилых комплексах. Популярность и широкое распространение этой продукции базируется на следующих ее преимуществах:

  • высокая прочность, обеспечивающая бесперебойность подачи электроэнергии на участках с высоким риском повреждения кабеля;
  • негорючесть материала позволяет уверено противостоять возгоранию, не допускает распространение пламени по трубе; гофра хорошо сопротивляется высоким статическим нагрузкам;
  • возможность использования при возведении новых зданий и реконструкции старых сооружений;
  • трубу удобно резать, для этого не требуются сложные электроинструменты или сварка;
  • надежная защита от поражения электротоком в случае повреждения изоляции кабеля;
  • минимальные временные и финансовые затраты на монтаж;
  • труба не подвергается коррозии и имеет длительный срок эксплуатации;
  • труба гофрированная негорючая не нуждается в заземлении;
  • небольшой вес и удобная транспортировка.

Большинство производителей поставляет трубу в небольших бухтах, упакованных в целлофан, что не только обеспечивает защиту от пыли, грязи, но и сохраняет эстетические качества материала, используемого часто для наружной прокладки кабеля. Длины в бухте различные: 25, 50 и 100 метров, это позволяет подобрать наиболее удобную фасовку в зависимости от объема работы.

Используется гофрированная труба для прокладки кабеля на объектах различного назначения, как открытым, так и закрытым способом. Ее прокладывают в системе подвесных потолков, фальшполов, за стенами из гипсокартона и стеновых панелей. Разнообразие сфер применений является причиной широкой номенклатуры данного материала. Наружный и внутренний диаметр труб может существенно различаться, что нужно учитывать при подборе продукции. Например, труба с наружным диаметром в 16 мм имеет внутренний диаметр чуть больше 10 мм. Для удобной прокладки кабеля гофрированные трубы из ПВХ и ПНД часто комплектуют зондом, в роли которого выступает стальная проволока с диаметром в 0,9 мм. С ее помощью можно быстро втянуть кабель с диаметром, близким к внутренним параметрам гофрированной трубы.



cable.ru

Труба гофрированная ПНД HF безгалогенная оранжевая (гофра)

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Гофрированная труба ПНД HF оранжевая безгалогенная (гофра)

Кабельные и сетевые коммуникации очень часто прокладываются в стене или иных поверхностях, где на их структуру могут воздействовать разнообразные внешние факторы. Для защиты подобных сетевых магистралей человеку предлагается использовать специальную гофрированную трубу ПНД HF. При помощи данной трубы пользователь способен производить монтаж коммуникационных линий не только в настенном, но и напольном варианте, без каких – либо ограничений. Рекомендуется применять подобный аксессуар в любой сфере деятельности человека, начиная с бытовой и заканчивая промышленной обстановкой.

Гофра состоит из полиэтилена, который производится под низким давлением, поэтому он очень плотный, эластичный и имеет множество преимуществ по сравнению с другими изоляционными материалами. За счёт подобной конструкции материала, гофрированная труба может подвергаться любому внешнему динамическому и тепловому воздействию. Данная конструкция может без проблем переносить критические температурные нагрузки, без каких-либо деформаций или воспламенений. Рекомендуется эксплуатировать гофру при окружающей температуре -40°C до +90°C. При этом сетевые коммуникации, находящиеся в гофрированной трубе не будут подвержены данному температурному режиму, поскольку подобная изоляционная оболочка будет выполнять защитную функцию.

Такое свойство особенно важно при эксплуатации гофрированной трубы на производстве и в промышленности, где имеется большая температура окружающей среды, и без использования подобных конструкций проводники и сетевые линии просто – напросто деформировались или оплавлялись. Кроме тепловых нагрузок, гофра прекрасно выдерживает динамические и проникающие воздействия. В связи с этим её очень часто устанавливают в поверхности, где есть большая вероятность смещения состава плоскости. При помощи гофры пользователь может размещать сетевые проводники между несущими стенами или сваями, и после истечения большого количества времени, когда произойдёт расслоение поверхности, сам кабель не деформируется и будет целым. В данном случае всю деформацию и растяжение примет на себя гофрированная труба.

Поскольку гофра имеет оранжевую окраску то её очень легко заметить при проведении различных технических работ с поверхностью. Например, при штробировании стены рабочий намного быстрее заметит оранжевую гофру, чем провод или другую изоляцию, и даже при контакте зубила с конструкцией получить моментальный пробой очень проблематично. В связи с этим применение гофрированной трубы во много раз повышает безопасность линий электропередач. Выпускается безгалогенная гофра ПНД HF в разных модификациях, которые отличаются между собой диаметром трубы. Пользователю на выбор предлагаются диаметры: 16, 20, 25, 32, 40, 53, 63мм. Сечение гофрированной трубы определяет количество сетевых проводников, которые могут размещаться в ней. Используя гофрированную трубу при проведении линий электропередач в помещении или вне его, пользователь может во много раз повысить надёжность и безопасность данных коммуникаций.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

shop220.ru

Металлическая гофра для кабеля — Трубы и сантехника

Металлическая гофра для электропроводки (гибкие стальные гофрированные трубы-металлорукава)

Металлическая гофра позволяет прокладывать электропроводку внутри легковоспламеняющихся конструкций, защищая их от возгорания. Идеально подходит для прокладки проводки в деревянных домах, а также зданиях с перекрытиями из древесины.

Гофрированный металлорукав очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, а также не вызывая микротрещин и механических напряжений в металле.

Представленный в нашем ассортименте продукции гибкий металлорукав для кабеля представляет из себя трубу, созданную из оцинкованной стали.

Гофрированные рукава имеют широкий спектр применений и используются в качестве недорогих гибких соеденительных элементов для компенсации перемещений, теплового расширения, поглощения вибраций или в качестве наливных шлангов.

Своей гибкостью и прочностью под давлением металлорукава обязаны принципу конструкции, которая представляет собой последовательность упругих гофров в форме лиры.

Металлические гофрированные трубы могут применяться для монтажа электропроводки, силовых кабелей или различных телекоммуникационных сетей внутри деревянных домов, мостов, туннелей и прочих сооружений.

Так как конструкция металлорукава состоит из негорючих материалов, его можно использовать при необходимости проложить проводку по сгораемой поверхности. Опять-таки, особая конструкция вне зависимости от диаметра способна выдерживать большие нагрузки без особых трудностей. Однако, в соответствии с требованиями пожаробезопасности, при монтаже в деревянном доме скрытой проводки в металлических трубах необходимо подкладывать несгораемый материал между металлорукавом и поверхностями из дерева. Такая изоляция должна располагаться на протяжении всей длины рукава и со всех сторон.

Стальная гофра незаменима при необходимости обеспечить следующие требования при прокладке проводки и электромагистралей:

  • Прокладка кабеля в сырых и влажных помещениях;
  • Защита кабеля от механических повреждений, в том числе от грызунов;
  • Защита кабеля от перегибов;
  • Обеспечение пожарной безопасности;
  • Быстрота монтажа и высокая гибкость кабель-канала позволяет производить электромонтаж в стесненных условиях в максимально короткий срок;
  • Неограниченный срок эксплуатации и отсутствие необходимости обслуживания.

Металлическая гофра для электропроводки – купить в Москве стальные гофрированные трубы, цена металлорукава в интернет-магазине 77Вольт

Представленный в нашем ассортименте продукции гибкий металлорукав для кабеля представляет из себя трубу созданную из оцинкованной стали Гофрированные рукава имеют широкий спектр применений и используются в качестве недорогих гибких соеденительных элементов для компенсации

Источник: 77volt.ru

Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

Для его нужна гофра для кабеля, какой она бывает, как выбрать материал, диаметр, как проложить трассу, затянуть кабель, смонтировать.

Источник: stroychik.ru

trubyisantehnika.ru

Гофрированная труба для электропроводки

При слове «гофрированный» сразу вспоминается лишь известная бельгийская вафля, которая так и называется — «гофра». Она такая пухленькая, румяная, в широкую клетку и очень, надо заметить, вкусная. Так вот оказалось, что гофрированными бываю не только вафли, но и трубы. И вовсе они не вкусные, и уж точно никто никогда не пробовал их есть. Зато у них есть масса своих полезных особенностей.

Вообще для понятливых обратимся к первому помощнику — словарю Даля. Смотрим: «Гофрирование» (от французского gaufrer – прессовать складки) – разновидность гибки – придание листам поперечной волнистости путем штамповки или валковой формовки с целью повышения их жесткости. Ну что, всем понятно? Я думаю, не многим.

Гофрированная труба для прокладки кабеля.

Гофрированные трубы представляют собой полые трубчатые каналы на пластиковой основе и обладают огромной гибкостью, за счет чего почти не нуждаются в дополнительной фурнитуре. Их можно устанавливать как при прокладке новых кабельных систем, так и при модернизации уже существующих, то есть они отлично подойдут для ремонтных и электромонтажных работ. Конструкции рассчитаны на длительную эксплуатацию. Трубы могут устанавливаться в жилых помещениях, офисах, а также в производственных помещениях. Обычно они предназначаются для прокладки электрических, телефонных и телевизионных кабелей. Они защищают сети от механических повреждений.

Трубы из поливинилхлорида (ПВХ) прокладываются под землей и выдерживают большие транспортные нагрузки. Гладкая внутренняя поверхность труб обеспечивает легкую протяжку кабелей, гофрированная наружная стенка выдерживает нагрузки.

Трубы из ПВХ диаметром 16-32 мм предназначены для инсталляции кабельных сетей внутри здания. Они относятся к группе трудновозгораемых изделий и соответствуют всем стандартам и правилам монтажа электропроводки.

Обычно эксплуатация гофрированных труб рассчитана более чем на 50 лет.

Электромонтаж проводки с использованием гофрированной трубы.

Для электромонтажников гофрированная труба, произведенная из самозатухающего ПВХ, уже не является новостью. Но, несмотря на ее очевидные преимущества: удобный монтаж, пожарную безопасность и стоимость, многие строительные организации по стране продолжают прокладывать кабель напрямую в стенах или в металлических рукавах. Хотя использование гофротруб просто необходимо для более качественной работы и для более длительного результата.

Наши электрики в Мытищах уже давно используют такой способ укладки электрокабеля в стяжке и по верху под натяжной потолок. Если вы посмотрите наши видеообзоры про услуги электрика в Королеве, то можете оценить, насколько аккуратно получается разложить и провести электрические линии по квартире или частному дому.

Легкие гофрированные трубы используются для компактной эстетичной прокладки электропроводки и ее защиты внутри зданий. Наши электрики в Щелково рассказывали, что гофрированные трубы просто незаменимы при укладке кабеля в объемах фальш-полов и потолков, где применение коробов может оказаться не совсем удобным решением, ввиду их ограниченной гибкости. При этом допускается применение гофротруб в сочетании с различным типом кабелей: электропроводки, телефонных, компьютерных сетей, сигнальных систем и т.п.

Посмотрим теперь, какими бывают гофрированные трубы. Самые популярные серии – из негорючего, слабогорючего материалов и из композиции полиэтилена низкого давления.

Гибкие гофрированные трубы для проводки из негорючего материала – ПВХ.

Применение этой гофротрубы при монтаже электропроводки дает существенные преимущества:

  • Дополнительная изоляция кабеля — исключается возможность поражения током при повреждении изоляции кабеля.
  • Механическая защита от повреждений кабеля — гарантия безопасности и качества работы сети.
  • На заводе в трубу закладывается стальной трос (протяжка) — сначала гофра с протяжкой монтируется в стену а при укладке кабеля нужно лишь соединить концы троса и кабеля и потянуть трос с противоположного конца — временные затраты на прокладку кабеля уменьшаются в 3 раза.
  • Негорючий материал ПВХ исключает возможность возгорания от кабеля и распространения пламени по трубе и кабелю, (имеется Сертификат «Пожтест» ВНИИ Пожарной Охраны МВД РФ).
  • Практичность упаковки: небольшие герметично целлофанированные бухты по 100, 50 и 25 м — может сохраняться длительное время в загрязненных, пыльных или влажных помещениях без потери товарного вида и всех рабочих свойств.
  • В отличие от металлорукава и металлической трубы легка и удобна в транспортировке погрузке и складировании, не требует утомительной резки и сварки, не нуждается в заземлении, не подвержена коррозии.
  • Применяется для открытой и скрытой проводки по потолкам (в потолках), по стенам (в стенах) из горючих материалов, в том числе и в полу.
  • Тяжёлая и сверхтяжёлая гофра отличается дополнительной прочностью и предназначена специально для монтажа в цементной стяжке или под заливку бетоном.

Гибкая гофрированная труба для проводки из слабогорючего материала – ПНД.

Применение этой гофротрубы при монтаже электропроводки дает следующие преимущества:

  • Материал — полиэтилен низкого давления не содержит вредных для здоровья веществ и является наиболее экологически безопасным.
  • Интервал рабочих температур от -25С до +90С дает возможность проведения электромонтажных работ, как в жарких, так и в холодных условиях — гофротруба будет сохранять свои механические свойства.
  • Дополнительная изоляция кабеля — исключается возможность поражения током при повреждении изоляции кабеля.
  • Надежная механическая защита от повреждений кабеля.
  • Слабогорючий материал ПНД исключает возможность возгорания от короткого замыкания и распространения пламени по трубе и кабелю.
  • При производстве также закладывается протяжка, поэтому ПНД гофра легко монтируется.
  • Удобная упаковка в бухтах, позволяет долго и надежно хранить.
  • Не нуждается в заземлении, не подвержена коррозии.
  • Используется как для монтажа открытой, так и скрытой проводки.
  • Предусмотрены виды гофротруб усиленной прочности для прокладки в полах под стяжку.

Если вы купили квартиру в новостройке, например во Фрязино, и необходимо провести электропроводку по современным стандартам в соответствие с требованиями СНИП (строительными нормами и правилами), то обратитесь к нашему консультанту — электрику во Фрязино для того, чтобы узнать больше о возможностях монтажа электрики в гофрированных трубах.

elektrik-korolev.ru

Гофра 16 мм – цена за метр

В интернет-магазине «77 Вольт» предлагается недорого купить гофрированные трубы диаметром 16 мм на выгодных условиях опта или в розницу. Гофра используется для эффективной защиты кабелей высокого и низкого напряжения. С их помощью защищают компьютерные линии связи, телефонные, телевизионные и электрические сети. Внутренний диаметр гофры d16 составляет примерно 10,7 мм и позволяет уложить 2-3 кабеля сечением 1,5 мм2.

Преимущества изделий

  • Обладают высокой прочностью, способны выдерживать существенные нагрузки.
  • Отлично защищают провод от пыли и влаги, химического и механического воздействия.
  • Устойчивы к появлению коррозийных образований.
  • Наличие специального зонда из металлической проволоки позволяет монтировать системы максимально быстро. Электрический провод и электромонтажный кабель протягивается достаточно просто.
  • Гибкость труб расширяет возможности проведения монтажных работ. Одни участки можно сужать, другие растягивать. Трубы могут быть проложены под большим углом разворота.

В нашем каталоге вы можете выбрать гофрированные трубы 16 мм по приемлемой стоимости и заказать доставку со склада по вашему адресу в Москве.

Продукция соответствует требованиям ГОСТа и обладает следующими характеристиками:

  • способность выдерживать широкий температурный диапазон;
  • 100% степень гидроизоляции;
  • хороший радиус изгиба.

Применение

Трубы диаметром 16 мм отлично подходят для проводки к осветительным приборам. Они предназначены для прокладки проводов скрытым, полускрытым и открытым способом во внутренних помещениях и на улице. Гофру используют для устройства компьютерных, телевизионных, телефонных и электрических сетей. Допустимое электрическое напряжение переменного или постоянного тока составляет до 1000 В. Провода должны быть в изоляции.

Наши специалисты порекомендуют продукцию с учетом особенностей прокладки сетей. Цены на гофрированные трубы 16 мм предлагается посмотреть в нашем прайс-листе, покупку можно оформить онлайн. Также приглашаем воспользоваться скидками на регулярных распродажах.

Характеристики гофрированных труб диаметром 16 мм

Свойство Значение
Рекомендуемое назначение Защита проводки к различным осветительным приборам, прокладка коаксиальной, сигнализационной и телефонной сети
Материал ПВХ/ПНД
Внешний диаметр 16 мм
Внутренний диаметр 11 мм
Радиус изгиба 48 мм
Эксплуатационная температура от -25C до +80C
Диэлектрическая прочность до 1000 В
Наличие протяжки в некоторых моделях
Водонепроницаемость 100,00%



Труба гофрированная ПНД 16 мм с протяжкой легкая оранжевая, уп.100 м DKC

Труба гофрированная ПНД 16 мм с протяжкой легкая оранжевая (100м)

Цифра в названии обозначает наружный диаметр

Краткое описание оранжевой гофрированной трубы

Гофрированная труба (гофротруба) изготавливается из негорючего ПВХ (поливинилхлорид) композиции. Гофрированная труба с протяжкой имеет внутри стальную проволоку, которая облегчает протягивание кабеля во внутрь трубы. При коротких участках и малом количестве изгибов трубы, можно cначала трубу с протяжкой уложить внутри стены, а после, соединить конец протяжки и кабеля, и вытянуть кабель за проволоку с противоположного конца трубы. Время на монтаж кабеля при этом уменьшается в 3 раза. При более сложном монтаже, когда на всем пути проложенной трубы встречается много поворотов и изгибов, кабель необходимо «втянуть» в гофру перед монтажом ее в стены. Также выпускается труба для средних и больших нагрузок, которая отличается дополнительной прочностью и предназначена для монтажа в цементной стяжке или под заливку бетоном.

Труба гофрированная бывает: серого цвета для укладки внутри помещения, черного цвета для уличных работ, оранжевого ― сделана с учетом требований пожарных норм.

Область применения оранжевой гофрированной трубы

Трубы гофрированные применяются при монтаже и прокладке силовых, телефонных, компьютерных, коаксиальных и оптических кабеля. Место монтажа может варьироваться от внутренней прокладки в бетон, гипсокартон и фальшь полах, а также для наружного монтажа в производственных помещениях. Гофра обеспечивает защиту кабеля от механических повреждений, исключает распространение горения при коротком замыкании. Обеспечивает дополнительную изоляцию силового кабеля, исключая тем самым, возможность поражения током при повреждении изоляции кабеля, а также создают защиту от внешних механических воздействий на него.

Мы отгружаем гофротрубу кратно бухтам. Не забудьте приобрести крепеж для гофротрубы из расчета 3-4 штуки крепежа на один метр трассы.

Технические характеристики оранжевой гофрированной трубы

Номинальный диаметр 16 мм
Внешний диаметр 15,7 мм
Внутренний диаметр 11,3 мм
Материал гофры Полиэтилен
Цвет Оранжевый
Протяжка Есть
Назначение Скрытая прокладка в несгораемых материалах (штробы стен, стяжка полов)
Степень защиты IP 55
Температура эксплуатации от -40 С до +90 С

Виды гофр для электрических кабелей

При проведении электропроводки внутри помещения или снаружи используется такое приспособление, как гофра. Она обеспечивает защиту проводов от внешнего воздействия и исключает их деформацию.

Краткое содержимое статьи:

Когда можно использовать

Существует множество причин, по которым электрические провода целесообразно прятать в гофрорукав:

Если возникает необходимость монтажа кабеля в стенах из горючих материалов или под отделкой, склонной к возгоранию, необходимо брать гофру с оболочкой негорючего типа.

Когда электропроводка закрывается отделочным материалом, то существует риск в последующем повредить кабель, например при сверлении отверстий. Гофра с твердой оболочкой снижает вероятность повреждения.

В случае монтажа кабеля под полом или в стяжке обеспечивается защита от сдавливания или повреждения с сохранением возможности оперативной замены.

Для наружного проведения проводки применяется уличная гофра для кабеля. У нее должна быть повышенная защита от повреждений и воздействия погодных факторов.

Если прокладка идет открытая, то следует обращать внимание на термостойкость и неподверженность влиянию солнечных лучей. Воздушный монтаж предполагает применение армированного изделия. При проведении работ на участке подземной укладки задействуется водонепроницаемая жесткая гофра.

Разновидности по конструктивным особенностям

Гофрированные трубы могут иметь различные виды конструктивного исполнения:

  • однослойная оболочка – внутренняя поверхность отделяется от наружной только общей стенкой;
  • двухслойная оболочка – существует специальный внутренний слой в виде стандартной полимерной трубы гладкой формы.

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

  • Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
  • Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
  • Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
  • Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

Используемый материал

Для прокладки электрокабеля используется пластиковая гофра для кабеля и металлическая. Выбор варианта зависит от планируемого спектра работ и их характеристик:

Полипропилен – отличается самозатуханием, противодействием горению. Поскольку уровень водостойкости высок, то допускается задействование в наружных работах и при монтаже в помещениях с высокими показателями влажности. Изготавливается рукав из ППР в синем цвете.

Поливинилхлорид – самозатухающий материал. Поскольку уровень водостойкости материала из ПВХ невысок, то рекомендуется применять серые трубы только в сухих помещениях.

Полиэтилен низкого давления – обладает химической устойчивостью и влагостойкостью, однако горюч. ПНД-рукава могут быть оранжевыми или черными. Применяется при укладке в стяжку, в штробах, когда стены негорючие, в ходе открытого наружного монтажа.

Металлические. Для изготовления применяется сталь нержавеющего или оцинкованного типа. Характеризуется негорючестью, химической стойкостью, устойчивостью к повреждениям. Применяется на объектах с высоким риском возгорания, при наружном монтаже.

Размерные параметры

Диаметр рукавов варьируется в пределах 16-65 мм. При покупке следует учитывать внутренний и наружный диаметр. Если внутрь заводится несколько проводов, то просвет в трубе должен быть более 1/2 радиуса.

Размеры гофры для кабеля подбирается в зависимости от того, с какой целью укладывается кабель:

  • к точкам освещения – 16 мм;
  • к розетке или выключателю – от 20 мм;
  • от центральной распредкоробки или щитка – от 25 мм;
  • подключение электрощитков – от 32 мм;
  • монтаж сквозь перекрытие – от 40 мм;
  • слаботочная проводка – от 25 мм.

Внутренний диаметр гофрорукава определяется путем двукратного увеличения суммы сечений кабелей, что упростит монтаж и исключит перегрев проводки.

Фото гофр для электрических кабелей


Вам понравилась статья? Поделитесь 😉

Гофра для кабеля — виды, советы по монтажу, обзор цен —

назначение, виды + монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для больших проблем.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
    Гофрированные трубы для электропроводки бывают разных цветов.
    Это не прост так, цвета имеют определенное значение
  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
  • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
    Это двустенная гофра — снаружи ребристая, внутри гладкая.
    С ней повторно затянуть кабель не проблема
  • Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
  • Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.


Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

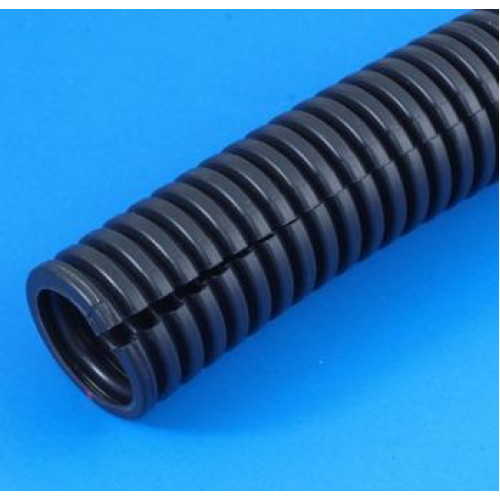

    Черная кабельная гофра чаще всего изготавливается из ПНД.
    Но может быть и из полипропилена (ППР)
  • ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
  • Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов:

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;
    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.


Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.


Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.


Цены на ПП гофру


Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.


Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.


Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.


Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуны
  • заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

  • специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трасс
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий

  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

Виды и размеры гофры для кабеля

Какая бывает гофра для кабеля и какой вариант лучше использовать в разных условиях. Правильный выбор размера гофры.


Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы. Содержание:

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.


Наружный диаметр
Внутренний диаметр
16
10.7
20
14.1
25
18.3
32
24.5
40
31.5
50
39.6

Размерный ряд металлорукавов:


Наружный диаметр
Внутренний диаметр
9.8
5.1
11.0
7.7
13.5
9.7
15.6
11.7
19.0
14.7
22.0
18.0
38.0
31.5
45.0
37.5
58.0
49.5
71.5
62.5
87.5
78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.


Тип
Внешний диаметр, мм
ВВГ 3х1.5
8
ВВГ 3х2.5
9.4
ВВГ 3х4
10.8
ВВГ 3х6
11.9
ПВС 3х1.5
8.2
ПВС3х2.5
9.8
ПВС 2х2.5
9.1
ВБбШв 3х4
15.5
ВБбШв 3х6
16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

  • Как протянуть кабель в гофре
  • Виды и размеры металлорукава для кабеля
  • Защита электропроводки от механических повреждений
  • Как проложить кабель под землей
Нравится0)Не нравится0)

размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр
16 10.7
20 14.1
25 18.3
32 24.5
40 31.5
50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр
9.8 5.1
11.0 7.7
13.5 9.7
15.6 11.7
19.0 14.7
22.0 18.0
38.0 31.5
45.0 37.5
58.0 49.5
71.5 62.5
87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип Внешний диаметр, мм
ВВГ 3х1.5 8
ВВГ 3х2.5 9.4
ВВГ 3х4 10.8
ВВГ 3х6 11.9
ПВС 3х1.5 8.2
ПВС3х2.5 9.8
ПВС 2х2.5 9.1
ВБбШв 3х4 15.5
ВБбШв 3х6 16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Электрический провод и гофрирование Stock Photo

Похожие изображения

Три жилы электрического провода, торчащие из защитной гофры

Электропровод в гофре на сером фоне

Электро гофра серого цвета скручена в бухту и стянута стяжкой

Электропровод подключен к дому

Электроприводы с присоединенными проводами в гофре на металлической пластине.

Электрокабель проложен в защитной гофре над стеной. электрические провода проложены по стене для подключения

Электромонтаж, разводка проводов в металлической гофре на синем фоне

Алюминиевая трубка для защиты провода с футеровкой

Мини-фонарь электрический

Электрические провода и кабели торчат в отверстиях внутри серой цементной стены для подготовки к подаче электроэнергии в строящемся доме.

Вывод электрокабелей в ВЛ от здания подстанции

Коллаж из электроинструментов на рваном картоне с чистой записной книжкой и светодиодными лампочками, паяльник, печатная плата

Тротуар для пешеходов из серой мозаичной плитки с отверстием для электрического кабеля.

Гофра для электропроводки крепится к стене.Электромонтажная система в новостройке

.

Электрический провод и гофрирование Stock Photo

Похожие изображения

Три жилы электрического провода, торчащие из защитной гофры

Электропровод в гофре на сером фоне

Электро гофра серого цвета скручена в бухту и стянута стяжкой

Электроприводы с присоединенными проводами в гофре на металлической пластине.

Электрокабель проложен в защитной гофре над стеной. электрические провода проложены по стене для подключения

Электромонтаж, разводка проводов в металлической гофре на синем фоне

Мини-фонарь электрический

Электрические провода и кабели торчат в отверстиях внутри серой цементной стены для подготовки к подаче электроэнергии в строящемся доме.

Коллаж из электроинструментов на рваном картоне с чистой записной книжкой и светодиодными лампочками, паяльник, печатная плата

Алюминиевая трубка для защиты провода с футеровкой

Тротуар для пешеходов из серой мозаичной плитки с отверстием для электрического кабеля.

Вывод электрокабелей в ВЛ от здания подстанции

Гофра для электропроводки крепится к стене.Электромонтажная система в новостройке

Коммутатор синий и отводы электропроводов в гофре.

.

электрических проводов и гофрировки Стоковое Изображение

Похожие изображения

Три жилы электрического провода, торчащие из защитной гофры

Электропровод в гофре на сером фоне

Электро гофра серого цвета скручена в бухту и стянута стяжкой

Электроприводы с присоединенными проводами в гофре на металлической пластине.

Электрокабель проложен в защитной гофре над стеной. электрические провода проложены по стене для подключения

Электромонтаж, разводка проводов в металлической гофре на синем фоне

Алюминиевая трубка для защиты провода с футеровкой

Мини-фонарь электрический

Электрические провода и кабели торчат в отверстиях внутри серой цементной стены для подготовки к подаче электроэнергии в строящемся доме.

Вывод электрокабелей в ВЛ от здания подстанции

Коллаж из электроинструментов на рваном картоне с чистой записной книжкой и светодиодными лампочками, паяльник, печатная плата

Тротуар для пешеходов из серой мозаичной плитки с отверстием для электрического кабеля.

Гофра для электропроводки крепится к стене.Электромонтажная система в новостройке

Коммутатор синий и отводы электропроводов в гофре.

.

Труба ПНД оранжевая

Труба ПНД оранжевая

Включите в вашем браузере JavaScript!

Назначение

  • Трубы предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, а также информационных и сигнальных линий связи (в том числе волоконно-оптических), выполненных изолированными проводами, шнурами и кабелями.

Применение

  • Применяются для прокладки кабеля при строительстве и реконструкции жилых, промышленных и общественных сооружений.
  • Для прокладки кабеля при монтаже проводки скрытым/откры­тым способом в стенах (по стенам), потолках, в полах, в грунте и т. д.
  • Для защиты от механических повреждений различных линий связи, кабелей и коммуникаций.
  • Для защиты агрессивного воздействия окружающей среды.
  • Применяется при монолитном строительстве.

Материалы

  • Полиэтилен низкого давления (ПНД).
  • Протяжка – стальная проволока класса 2 диаметром 0,9 мм.

Преимущества

  • Материал – композиция ПНД – обладает устойчивостью к воз­действию влаги и ультрафио­лета и позволяет проводить электромонтажные работы в широком диапазоне темпе­ратур от –25 °С до +90 °С без потерь механических и изоля­ционных свойств.
  • Трубы из ПНД имеют высокие прочностные характеристики, которые позволяют исполь­зовать их при прокладке, как в бетоне, так и в грунте.
  • Гофротрубы из ПНД обладает высокой гибкостью и пластич­ностью.
  • Трубы из ПНД обладают повышенной износостойкостью и устойчивы к вибрационным и ударным нагрузкам.
  • Равнонамотанные бухты в пленке обеспечивают удобное хранение и транспортировку.

Оранжевый гибкий гофрированный кабелепровод для защиты электропроводки

Продукты:

Материалы:

Нейлон (PA)

Настраиваемые материалы:

Полипропилен (PP) или полиэтилен (PE)

Цвета:

Оранжевый

Температура:

-40 ℃ ~ + 125 ℃ (+ 140 ℃ за короткое время)

Уровень огнестойкости:

V0

Сертификаты:

ROHS, CE, ISO9001: 2015

Состав:

Выставка продукта:

Использование:

Оранжевый гибкий кабелепровод

широко используется в индустрии защиты проводов и кабелей.Особенно в индустрии транспортных средств на новой энергии (NEV).

Таблица размеров:

Типы дюйм Размер Внутренний диаметр (мм) Внешний диаметр (мм) Длина рулона (м)
Flex-O-PA-8 5,8 8,1 200
Flex-O-PA-10 1/4 ″ 6.5 10,0 200
Flex-O-PA-13 5/16 ″ 10,0 13,0 200
Flex-O-PA-15 3/8 ″ 12,0 15,8 100
Flex-O-PA-18 14,3 18,5 100
Flex-O-PA-21 1/2 ″ 17,0 21,2 100
Flex-O-PA-25 21.0 25,5 100
Flex-O-PA-28 3/4 ″ 23,0 28,5 50
Flex-O-PA-34 1 ″ 29,0 34,5 50
Flex-O-PA-42 1-1 / 4 ″ 36,0 42,5 25
Flex-O-PA-54 2 ″ 48,0 54,5 25
Flex-O-PA-67 2-1 / 2 ″ 56.3 67,2 25
Flex-O-PA-80 3 ″ 66,5 80,0 20
Flex-O-PA-106 4 ″ 91,0 106,0 20

Допуск: ± 0,2 мм, для нас подходят как разделенные, так и неразрезные.

На складе имеются гибкие шланги оранжевого цвета большинства размеров.

Упаковка:

оранжевый пакет гибких кабелепроводов.

Для большого количества мы будем использовать полиэтиленовую пленку, покрытую трикотажным мешком снаружи.

Для небольших заказов мы будем использовать полиэтиленовую пленку, покрытую картоном снаружи.

Информация для заказа:

MOQ:

100 кв.м

Платежи:

Доступны

T / T, Western Union, PayPal. Остальные оговариваются.

Таможенная служба:

Для нас подойдет услуга

оранжевого гибкого кабелепровода. Такие как материалы, размеры, логотип, количество упаковки, упаковки, разделенные или нет, огнестойкие, протяжка провода и т. Д.

Карлон Продажи | Plenum-Gard®

Plenum-Gard малодымный, малопламенный,
неметаллические гибкие гофрированные дорожки качения для использования в эффективная прокладка кабеля камеры статического давления (оптическое волокно
или общение) в пленумах. Пленум-Гар предоставляет идентификация кабеля в промышленном стандарте datacom
оранжевый (другие цвета по запросу).Он также предоставляет организация и простота установки приложений в пленум (UL-910), стояк (UL1666) и зоны общего Назначение (UL 1581), как указано в действующих национальных Статья 770 Электротехнического кодекса. Дополнительно допускается для использования с телекоммуникационными кабелями, как описано в Национальный электротехнический кодекс, статья 800.

Plenum-Gard изготовлен из смолы PVDF, фторполимерного соединения, которое превышает требования стандартного метода испытаний UL № 2024 UL 910 для кабельных каналов приточного оптического волокна.

Эти системы дорожек качения делают вашу систему «на будущее», предоставляя простые средства заменить старые кабели на новые.

Plenum-Gard доступен в широком ассортименте. размеров: от 3/4 дюйма до 2 дюймов в диаметре (внешний диаметр соответствует IPS габариты), дополненная полной линейкой фурнитуры и аксессуары. Гибкость Plenum-Gard позволяет для легкой установки вокруг препятствий. Поставляется с предварительно установленной лентой для легкой установки кабеля.Весь склад доступен в короткосерийных бухтах, а также катушки с длинным пробегом.

Оранжевая гофрированная труба с двойными стенками, для подземной прокладки кабеля,


О компании

Год основания 2010

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер деятельности Уполномоченный оптовый дилер

Количество сотрудников От 51 до 100 человек

Годовой оборот 25-50 крор

Участник IndiaMART с апреля 2011 г.

GST27AAACY4420B1ZS

Опираясь на богатую промышленность Yash Electrical Engineers Private Limited с 2010 , мы приобрели огромный опыт в торговле и предоставлении услуг, и мы являемся ведущими подрядчиками в области электротехники из Индии.Наш опыт позволяет нам предлагать подрядные услуги по электротехнике, услуги по техническому обслуживанию электрооборудования при возведении, установке и техническом обслуживании спортивных площадок, а также заделки кабелей HT и LT. Мы также готовим для наших клиентов кабели HT и LT, воздушные линии HT и LT, трансформаторы, уличные фонари и высокие мачты. Нашим очень надежным и эффективным продуктам помогают клиенты в строительстве, машиностроении, электротехнике и других отраслях промышленности.

С помощью наших технократов мы предлагаем комплексные услуги по монтажу, установке и техническому обслуживанию.Наши профессионалы соблюдают строгие процедуры и нормы качества. Благодаря нашим последовательным усилиям по управлению качеством, мы получили сертификат фирмы-подрядчика по электротехнике класса «А» в Махараштре, Индия. Среди наших уважаемых клиентов Департамент общественных работ (PWD), Военно-инженерные службы (MES), Муниципальная корпорация Пуны (PMC) и другие.

Видео компании

1-дюймовые внутренние гофрированные воздуховоды и муфты

КОММУНАЛЬНАЯ ИНФОРМАЦИЯ

Внутренние воздуховоды внутри помещений могут обеспечить экономичный и эффективный способ защиты кабелей от повреждений.В Discount Low Voltage мы предлагаем большой выбор 1-дюймовых внутренних гофрированных воздуховодов и муфт различной длины, предварительно нарезанных для помещений. Если вам нужна более длинная длина, просто позвоните нам, и мы сможем разрезать ваш внутренний воздуховод в соответствии с вашими требованиями.

Этот гибкий гофрированный внутренний воздуховод из ПВХ обеспечивает отличную стойкость к растрескиванию в окружающей среде. Каждый одностенный внутренний воздуховод обеспечивает максимальную гибкость и прочность.

Легкие, прочные и гибкие, каждый внутренний воздуховод поставляется в комплекте с тесьмой.Цвет этого внутреннего внутреннего воздуховода диаметром 1 дюйм — оранжевый, но у нас есть много других цветов и размеров.

НАЛИЧИЕ

Этот внутренний внутренний воздуховод общего назначения отлично подходит для использования с оптоволоконными кабелями, кабелями Cat 3, Cat 5e и Cat 6, кабелями CCTV RG59 и коаксиальными кабелями CATV / Satellite RG6. Вы получите легкую установку внутренних воздуховодов для низковольтных коммуникационных кабелей, кабелей передачи данных и общего использования в жилых помещениях.

Выбирайте из предварительно обрезанных отрезков от 50 до 350 футов.По запросу также доступны изделия нестандартной длины.

Если вы ищете соединитель для этих кабелей, у нас также есть соединители. Выберите универсальную муфту для общего использования внутри помещений или алюминиевую муфту для камеры статического давления, стояка, на открытом воздухе или из полиэтилена высокой плотности.

Большинство этих продуктов обычно отправляются в течение одного рабочего дня с момента заказа.

ЗНАЧЕНИЕ

Вы можете покупать, не беспокоясь, потому что мы поддерживаем продукты, которые мы продаем, с нашей 100-процентной гарантией вашего полного удовлетворения.Некоторые из этих продуктов могут иметь право на бесплатную доставку, если они соответствуют требованиям минимального заказа. Налог с продаж не взимается с заказов, отправленных за пределы Калифорнии.

РЕСУРСЫ

Полезные видеоролики доступны на каждой из страниц продукта, чтобы показать вам внутренние каналы и муфты более подробно. Полные спецификации также появляются на этих страницах.

Если вам нужен более длинный текст или у вас есть вопросы, просто позвоните нам по бесплатному телефону или напишите нам. Мы гордимся нашим индивидуальным обслуживанием и многолетним опытом работы в отрасли.Мы поможем вам найти лучшее решение для вашего приложения.

Гофрированный пленум-канал

ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1,25 «250 ФУТОВ БИЛЕТ ENDOT-IPR125-OR-250 ОРАНЖЕВЫЙ

ГОФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1,25 «250 ФУТОВ БИЛЕТ ENDOT-IPR125OR250
ОРАНЖЕВЫЙ ЦВЕТ С ТЯНГОВОЙ ЛЕНТОЙ

ГОФРИРОВАННЫЙ КАНАЛ И ВНУТРЕННИЙ ПАНЕЛЬ

Разработан специально для оптоволоконных кабелей

для оптоволоконных кабелей

для защиты от коррозии

— минимальная устойчивость к коррозии

коэффициент трения

Легкий, но очень устойчивый к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или в полосках

Стандартные и нестандартные длины катушек

Доступны разные длины и цвета на одной катушке

Размеры от 1/2 «до 2»

Доступны специальные высокопрочные версии

Доступны с предварительной резьбой с различными тянущимися лентами (опция)

Гофрированный воздуховод Endocor изготавливается из полиэтилена высокой плотности (HDPE)

ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1.БАТАРЕЯ 25 «500 ФУТОВ ENDOT-IPR125-OR-500 ОРАНЖЕВЫЙ

ГОФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1,25 «500 ФУТОВ Катушка ENDOT-IPR125OR250
ОРАНЖЕВЫЙ ЦВЕТ С ТЯНГОВОЙ ЛЕНТОЙ

ГОФРИРОВАННЫЙ ТРУБОПРОВОД И ВНУТРЕННИЙ ПАНЕЛЬ

Разработан специально для оптоволоконных кабелей

для оптоволоконных кабелей

для защиты от коррозии

Наименьшая стойкость к коррозии

коэффициент трения

Легкий, но очень устойчивый к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или в полосках

Стандартные и нестандартные длины катушек

Доступны разные длины и цвета на одной катушке

Размеры от 1/2 «до 2»

Доступны специальные высокопрочные версии

Доступны с предварительной резьбой с различными тянущимися лентами (опция)

Гофрированный воздуховод Endocor изготавливается из полиэтилена высокой плотности (HDPE) ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1.БАТАРЕЯ 5 «250 ФУТОВ ENDOT-IPR150-NAT-250

ГОФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1,5 «250 ФУТОВ Катушка ENDOT-IPR150NAT250
НАТУРАЛЬНЫЙ ЦВЕТ С ТЯНГОВОЙ ЛЕНТОЙ

ГОФРИРОВАННЫЙ ТРУБОПРОВОД И ВНУТРЕННИЙ ПРОВОД

Разработан специально для оптоволоконных кабелей

для оптоволоконных кабелей

Устойчивость к коррозии

— наименьшая устойчивость к коррозии

коэффициент трения

Легкий, но очень устойчивый к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или полосах

Стандартные и нестандартные длины катушек

Доступны с несколькими длинами и цветами на одной катушке

Размеры от 1/2 «до 2»

Доступны специальные высокопрочные версии

Доступны с предварительной резьбой с различными тянущимися лентами (опция)

Endocor Corrugated Innerduct производится из полиэтилена высокой плотности (HDPE) ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1 «250 ФУТОВ БИЛЕТ ENDOT IPR100-NAT-250

ГИФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1 «250 ФУТОВ БИЛЕТ ENDOT IPR100NAT250
НАТУРАЛЬНЫЙ ЦВЕТ С ТЯНГОВОЙ ЛЕНТОЙ

ГИФРОВОЙ ТРУБОПРОВОД И ВНУТРЕННИЙ ВВОД

Разработан специально для оптоволоконных кабелей

ХАРАКТЕРИСТИКИ:

— самый низкий коэффициент коррозионной стойкости

Гибкость

Гибкость

Гибкость

трение

Легкий, но очень устойчивый к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или полосах

Стандартные и нестандартные длины катушек

Доступны разные длины и цвета на одной катушке

Размеры от 1 / От 2 до 2 дюймов

Доступны специальные высокопрочные версии

Доступны с предварительной резьбой с различными тянущимися лентами (опция)

Гофрированный воздуховод Endocor изготавливается из полиэтилена высокой плотности (HDPE)

ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1 «500 ФУТОВ БИЛЕТ ENDOT IPR100-NAT-250

ГОФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1 «500 ФУТОВ БИЛЕТ ENDOT IPR100NAT500
НАТУРАЛЬНЫЙ ЦВЕТ С ТЯНГОВОЙ ЛЕНТОЙ

ГОФРИРОВАННЫЙ ТРУБОПРОВОД И ВНУТРЕННИЙ ВВОД

Разработан специально для оптоволоконных кабелей

ХАРАКТЕРИСТИКИ:

— Устойчивость к коррозии

— самый низкий коэффициент коррозии

— самый низкий коэффициент коррозии

трение

Легкий, но очень устойчивый к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или полосах

Стандартные и нестандартные длины катушек

Доступны разные длины и цвета на одной катушке

Размеры от 1 / От 2 дюймов до 2 дюймов

Доступны специальные высокопрочные версии

Доступны предварительно заправленные различными тянущимися лентами (опция)

Гофрированный воздуховод Endocor изготавливается из полиэтилена высокой плотности (HDPE)

ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1.БАТАРЕЯ 25 «250 ФУТОВ ENDOT IPR125-NAT-250

ГОФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1,25 «250 ФУТОВ БИЛЕТ ENDOT-IPR125NAT250FT
НАТУРАЛЬНЫЙ ЦВЕТ С ПУЛЬТОМ

ГОФРИРОВАННЫЙ ТРУБОПРОВОД И ВНУТРЕННИЙ ПАНЕЛЬ

Разработан специально для оптоволоконных кабелей

Возможный коэффициент устойчивости к коррозии

000 Гибкость

трения

Легкие, но очень устойчивые к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или полосах

Стандартные и нестандартные длины катушек

Доступны разные длины и цвета на одной катушке

Размеры от От 1/2 «до 2»

Доступны специальные высокопрочные версии

Доступны с предварительной резьбой с различными тянущимися лентами (опционально)

Endocor Corrugated Innerduct производится из полиэтилена высокой плотности (HDPE) ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1.25 «500 ФУТОВ БАТАРЕЙ ENDOT IPR125-NAT-500

ГОФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1,25 «500 ФУТОВ Катушка ENDOT-IPR125NAT500
НАТУРАЛЬНЫЙ ЦВЕТ С ТЯНГОВОЙ ЛЕНТОЙ

ГИФРОВОЙ ТРУБОПРОВОД И ВНУТРЕННИЙ ВВОД

Разработан специально для оптоволоконных кабелей

ХАРАКТЕРИСТИКИ:

Гибкость

Гибкость:

Гибкость:

Гибкость трения

Легкий, но очень устойчивый к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или полосах

Стандартные и нестандартные длины катушек

Доступны разные длины и цвета на одной катушке

Размеры от От 1/2 «до 2»

Доступны специальные высокопрочные версии

Доступны с предварительной резьбой с различными тянущимися лентами (опция)

Endocor Corrugated Innerduct производится из полиэтилена высокой плотности (HDPE) ГОФРИРОВАННАЯ ПЛЕНОВАЯ КАНАЛКА 1.БАТАРЕЯ 5 «250 ФУТОВ ENDOT-IPR150-OR-250

ГОФРИРОВАННЫЙ ПЛЕНОВЫЙ ТРУБОПРОВОД 1,5 «250 ФУТОВ Катушка ENDOT-IPR150NAT250
ОРАНЖЕВЫЙ ЦВЕТ С ТЯНГОВОЙ ЛЕНТОЙ

ГОФРИРОВАННЫЙ ТРУБОПРОВОД И ВНУТРЕННИЙ ВВОД

Разработан специально для оптоволоконных кабелей

для оптоволоконных кабелей

Устойчивость к коррозии

Наименьшая устойчивость к коррозии

коэффициент трения

Легкий, но очень устойчивый к раздавливанию

Нет Память для простоты использования в любую погоду

Доступны в однотонных цветах или полосах

Стандартные и нестандартные длины катушек

Доступны разные длины и цвета на одной катушке

Размеры от 1/2 «до 2»

Доступны специальные высокопрочные версии

Доступны с предварительной резьбой с различными тянущимися лентами (опция)

Endocor Corrugated Innerduct производится из полиэтилена высокой плотности (HDPE)

150T — гофрированный воздуховод Premier Plenum 1 1/2 дюйма

Нагнетательный канал Premier представляет собой гибкий неметаллический гофрированный кабельный канал, используемый для эффективного управления кабелями и оптоволоконными кабелями внутри внутренних каналов.Premier Plenum соответствует стандартам UL- (910) Национального электротехнического кодекса, статья 770, а также стандартам UL-2024 по низкому дымообразованию и распространению пламени.

Premier Plenum оснащен предварительно установленной лентой для облегчения прокладки кабеля. Стандартный цвет — оранжевый, предлагается множество других цветов. Видеоряд с последовательной маркировкой является стандартным.

Характеристики

  • Стандартный цвет: оранжевый
  • Доступные цвета: зеленый, синий, черный, белый, желтый, красный
  • Premier-Plenum предлагается с предварительно установленной лентой для облегчения установки кабеля
  • Стандартные видеоматериалы с последовательной маркировкой
  • Пользовательские опции, такие как несколько цветов на катушке и щелевой воздуховод, также доступны. Вытяжные ящики для катушек.

    Размер коробки 31 «x15» x32 «
    — Вмещает до 250 футов 1 дюйма и 1-1 / 4 дюйма

    Размер коробки 40″ x15 «x 40»
    — Вмещает до 500 футов 1 «и 1-1 / 4»
    — Удерживает до 300 футов 1-1 / 2 «
    — Удерживает до 250 футов 2″

    Результаты испытаний (с использованием метода испытаний UL-2024)
    Свойства Значение
    Оптический пик дыма 0,02
    Средняя оптическая плотность дыма 0.01
    Макс. расстояние распространения пламени (футы) 1,5 ‘
    Макс. температура пламени 554 ° F

    По вопросам нестандартной длины (мин. длина 100 футов) звоните 866-678-5852!

    Гофрированные гибкие неразделенные трубки, также известные как разделенные ткацкие станки, проволочные ткацкие станки и трубки ткацких станков

    Арт. № Название позиции Прейскурантная цена Кол-во Добавить
    BLDPENS012100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1/2 дюйма x 100 футов

    14 долларов.99

    (Нет в наличии)
    BLDPENS034100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 3/4 дюйма x 100 футов

    19,99 долл. США

    BLDPENS100100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1 дюйм x 100 футов

    24 доллара.99

    (Нет в наличии)
    BLDPENS112050 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1 1/2 дюйма x 50 футов

    24,99 доллара США

    (Нет в наличии)
    BLDPENS112100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 1 1/2 дюйма x 100 футов

    49 долларов.99

    BLDPENS200050 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 2 дюйма x 50 футов

    29,99 долл. США

    BLDPENS200100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ЧЕРНЫЕ — диаметр 2 дюйма x 100 футов

    59 долларов.99

    OLDPENS012100 Гибкие трубки ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 1/2 дюйма x 100 футов

    14,99 долл. США

    OLDPENS034100 Гибкие трубки ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 3/4 дюйма x 100 футов

    19 долларов.99

    (Нет в наличии)
    OLDPENS100100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 1 дюйм x 100 футов

    24,99 доллара США

    (Нет в наличии)
    OLDPENS112050 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 1 1/2 дюйма x 50 футов

    24 доллара.99

    (Нет в наличии)
    OLDPENS112100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 1 1/2 дюйма x 100 футов

    49,99 долл. США

    OLDPENS200050 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 2 дюйма x 50 футов

    29 долларов.99

    (Нет в наличии)
    OLDPENS200100 Гибкие трубы ткацкого станка LDPE без разъемов — гофрированные — ОРАНЖЕВЫЕ — диаметр 2 дюйма x 100 футов

    59,99 долл. США

    (Нет в наличии)
    Отметьте товары, которые вы хотите приобрести, затем нажмите
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
