Делитель или разветвитель для телевизионного кабеля
Если у вас в доме подключен только один телевизор, то проблем обычно не возникает. Телевизионный сигнал в этом случае поступает в телеприёмник непосредственно от антенны. Проблема возникает тогда, когда вы хотите смотреть два или более телевизоров. Вам не придётся покупать отдельную антенну для каждого из них. На помощь придёт разветвитель для телевизионного кабеля – малогабаритный прибор, который полностью решит эту проблему.
Разветвитель для телевизионного кабеля
«Магическими» иностранными словами сплиттер и диплексор называют соответственно обычный антенный разветвитель для цифрового телевидения или сумматор двух различных сигналов. В среде кабельных операторов эти устройства часто именуют «крабами».
Что такое делитель для антенны
Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников.
Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

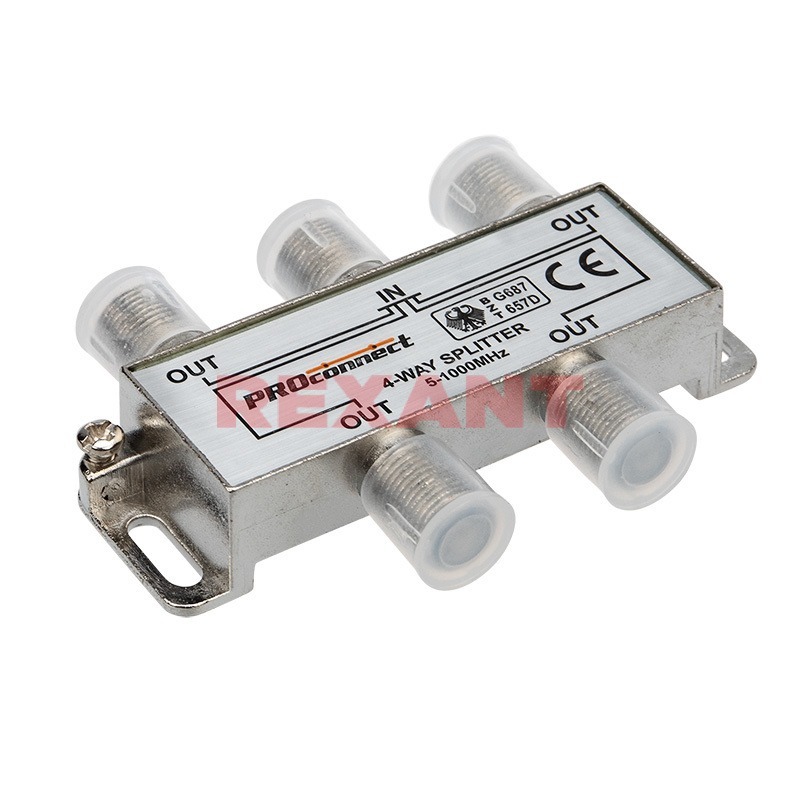

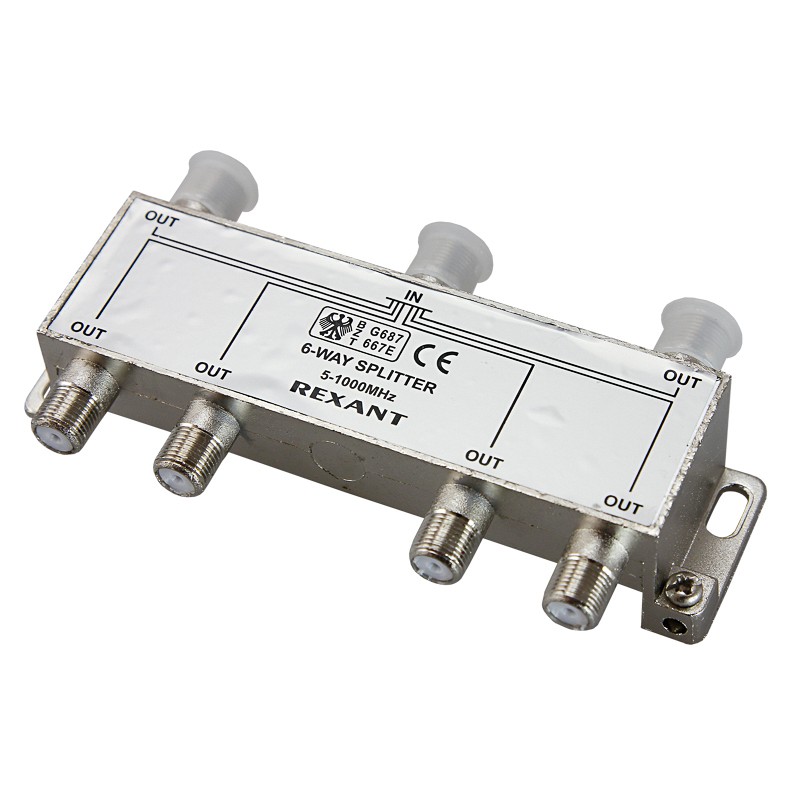

Делители (сплиттеры)
Делители для телевизионного кабеля
Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.
- От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.

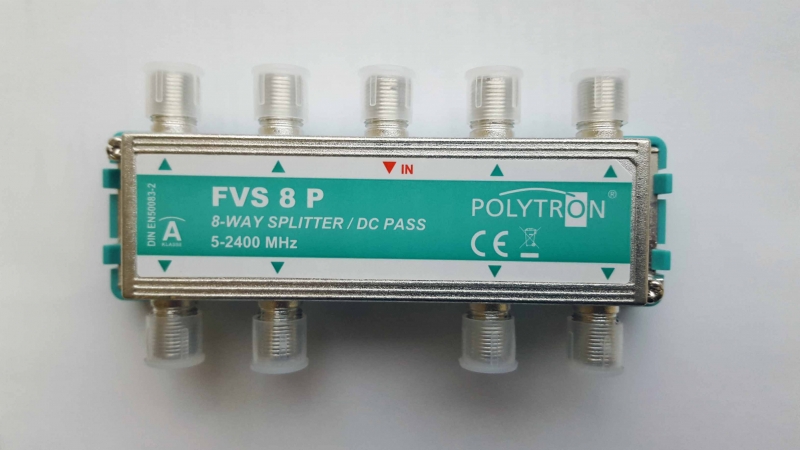

- От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.
Ответвители
Ответвитель (ТАР)
Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно.
Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.
Сумматоры (диплексоры)
Сумматор (diplexor)
Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.
Активный или пассивный?
С точки зрения электрических параметров разветвитель для телевизора может быть пассивным и активным. Первый просто разбивает сигнал на два или более выхода, имея веское преимущество: он не требует внешнего источника питания. При достаточно сильном входящем сигнале пассивные делители отлично работают без усиления, особенно если это сплиттер на два выхода.
Активный разветвитель в своей конструкции идентичен пассивному, но отличается наличием небольшого встроенного усилителя, задача которого – компенсировать потерю качества эфира, вызванную разделением. Сплиттерам с усилителем требуется источник питания микросхемы. Модельный ряд этих устройств представлен делителями с возможностью пропуска питающего напряжения. Этот тип разветвителя используется при неуверенном входящем сигнале или значительной протяжённости антенного кабеля до телевизора.
Как работают делители
Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.
Схема и плата делителя
Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление.
Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.
Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.
Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.
Как правильно выбрать разветвитель для ТВ
Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами. Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.
Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре.
Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.
- Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
- Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
- Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.
Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.
Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.
Похожие статьи
Вопросы и ответы
— Как выбрать телевизионную розетку?
Как правило телевизионные розетки позволяют красиво оформить подключение телевизора, и часто используются при проведении и планировании ремонтов в квартире.
Тем не менее, очень часто выходит хорошо на стене, но плохо на экране телевизора. Что же представляет из себя телевизионная розетка. Это как правило красивая коробочка, а внутри телевизионный ответвитель, как правило рассчитанный на большие уровни сигнала, т.
е. с большим затуханием на отвод.
Рекомендация как правильно выбрать розетку, дать сложно, поэтому по возможности старайтесь не использовать телевизионные розетки, или выбирайте по дизайну, с пониманием что в дальнейшем потребуется ее доработать.
Если у Вас стоит телевизионная розетка, то вопрос с качеством вещания решается либо установкой квартирного усилителя (не всегда реализуемо), либо доработкой розетки (из телевизионной розетки выкусываются все потроха, а внутрь ставиться обыкновенный телевизионный разветвитель).
— Как разделить телевизионный сигнал на несколько телевизоров?
В телевидении, для разветвления телевизионного сигнала используются ответвители и делители (сплиттеры)
Главное отличие делителей от ответвителей заключается в том, что делитель делит на все выходы поровну, а у ответвителя большая часть сигнала идет на проход (out), и меньшая часть сигнала (с фиксированным затуханием) на отвод (tap).
Делитель используется когда необходимо разделить сигнал на несколько телевизоров (как правило 2-4) и до каждого телевизора одинаковое затухание (т.
е. одинаковая длина кабеля)
Пример: Кабель зашел в квартиру и сразу стоит делитель на 2. Дальше примерно одинаковые куски кабеля до обоих телевизоров.
Ответвитель используется, когда длины кабеля разные, и разность затухания в кабелях, компенсируется разным уровнем сигнала отдаваемым с ответвителя в кабель.
Чтобы сигнал поделился поровну, ставим ответвитель ТАН106. К выходу (out) подключен длинный кабель, а к отводу (tap) короткий.
Пример маркировки
Делитель на 2 — SAH-204 или ST-204Делитель на 3 — SAH-306 или ST-306
Делитель на 4 — SAH-408 или ST-408
где первая цифра количество выходов, а вторая и третья — затухание на отвод в дБ.
Ответвитель на 1 — ТАН-106
Ответвитель на 1 — ТАН-108
Ответвитель на 1 — ТАН-112
Ответвитель на 2 — ТАН-208
где первая цифра количество отводов, а вторая и третья — затухание на отвод в дБ.
Чем больше затухание на отвод, тем меньше затухание на проход и наоборот.
Символ «+» в маркировке обозначает, что разветвитель пропускает постоянный ток для питания внешней антенны.
— Кабель замурованный в стене. Что делать?
По возможности, необходимо избегать заделывать кабель в стену. При замуровывании кабеля, очень часто кабель деформируется и приходит в негодность. Как правило это происходит из за того, что при высыхании слоя которым затирают штрабу (шпаклевка, цемент и т.п.), как правило изменяет свои геометрические размеры (сжимается) и деформирует кабель. Плюс ко всему, кабель невозможно будет обслуживать или заменить.
В итоге выходит так, что кабель в стене есть, а пользоваться им все равно нельзя.
Для того чтобы правильно проложить кабель в стене, необходимо проложить пластиковую (или металлическую) гофру, а в ней протянуть кабель. Таким образом кабель не деформируется, и при необходимости его можно заменить.
— Как правильно разделать кабель RG6?
Монтаж F-разъема на кабель
— Какой вы рекомендуете телевизионный кабель?
В телевидении используются коаксиальные кабеля.
Как правило это кабель RG6 или SAT 703. Так же подойдут любые другие коаксиальные кабеля с волновым сопротивление 75 Ом. Для удобства, большинство современных кабелей, маркируются метками с метражом, что позволяет точно отмерить нужную длину кабеля.
— Нужен ли квартирный телевизионный усилитель?
В большинстве случаев нет. Квартирный усилитель может понадобиться при:
— подключении нескольких телевизоров (больше 2)
— большой протяженности кабеля (больше 25 метров от коробки)
— при плохом абонентском кабеле, и сильном не желании его менять (например замурован в стене).
При плохом кабеле результат от использования усилителя будет нестабильный и качество трансляции может меняться.
Кроме того необходимо помнить, что при установки квартирного телевизионного усилителя, потребуется электропитание, т.е. нужна розетка.
— Можно ли подключить несколько телевизоров?
Да, несмотря на то, что изначально, подразумевается подключение одного телевизора.
Как правило мощности хватает чтобы подключить 2-3 телевизора.
Для подключения большего количества телевизоров, плохом абонентском кабеле, большой протяженности кабеля, или неудовлетворительном результате при делении мощности сигнала, рекомендуется установить квартирный телевизионный усилитель.
В любом случае, сигнал необходимо разделить поровну на все телевизоры (см. Телевизионные разветвители)
— Какие параметры настроек телевизоров?
Система звука D/K или 6,5 МГц.
Система цветности на большинстве телеканалов PAL, на некоторых SECAM
Частотный план
— Почему формат изображения на Первом канале не соответствует стандарту 16:9? Изображение идет в непонятном формате, края картинки урезаны.
С 1 июня 2011 года, Первый канал принял решение об изменении формата вещания. Для спутникового вещания — это формат 16:9. Эфирное вещание осуществляется в формате 14:9 — для обычной антенны и кабельных сетей. Так как в цифромвом формате идет эфирная версия, то и в ЦТВ формат вещания Первого канала, так же 14:9.
— Почему нет «Моего любимого телеканала» в аналоговом телевизионном пакете?
Количество телеканалов в аналоге ограничено (около 60 телеканалов в хорошем качестве). Пакет каналов в аналоговом вещании разработан с учетом охвата широкой аудитории, и любые изменения в нем, влекут волну недовольства зрителей. Поэтому изменения в аналоговом пакете планируются после тщательного изучения мнения зрителей.
— Не могу настроить несколько телеканалов?
Скорее всего у Вас не стандартизированный телевизор с ограниченной полосой частот. Так как телевизор не может принять все частоты, то часть телеканалов он не сможет настроить. Обычно это модели до 2000г. выпуска.
— Что делать, в случае проблем с КТВ?
1. Проверить новости на сайте www.orbitaplus.com
2. Проверить вставлен ли антенный штекер.
3. Проверить настройки телевизионного приемника.
4. Визуально просмотреть кабель по квартире, на наличие повреждений и деформаций (кабель должен быть круглый по сечению).
Особое внимание уделить участкам где соединители, дверные проемы и резкие загибы кабеля, делители на несколько телевизоров.
5. Если это не помогло, вызываем специалиста «Орбита плюс». Тел. в Гагарине +7(48135)6-03-54.
— В чем дело, один телевизор показывает хорошо, а другой/другие плохо?
Это значит, что сигнал в квартиру поступает хороший, неисправность находится на участке между телевизором, который показывает хорошо и телевизором, который показывает плохо. Вы можете проверить данный участок сами, или пригласить специалиста компании по тел. +7(48135)6-03-54. Внимание! Скорее всего выезд будет платный, так как неисправность находится в квартире.
— Почему разный уровень громкости на каналах?
Качество и величина звукового сигнала, для эфирных телеканалов транслируемых с Телецентра, определяется местным представителем телеканала (эфирным вещателем). Оператор связи (Орбита плюс), только ретранслирует сигнал до конечного потребителя и не изменяет уровень громкости.
Для телеканалов транслируемых от спутниковых вещателей, уровень громкости может быть скорректирован на оборудовании «Орбита плюс». Уровень громкости во время рекламных роликов, определяется вещателем при формировании телеканала, и не зависит от способа трансляции.
— Можно ли временно приостановить подписку?
Можно. Для этого нужно подойти в абонентский отдел с документом, удостоверяющим личность.
Ответвитель на 2 отвода TAh316F, затухание 16дБОтветвители телевизионного сигнала используются в СКПТ самых разных типов. Даже в самых современных сетях связи, строящихся на основе оптических линий связи, зачастую абонентская разводка выполняется коаксиальным кабелем типа RG6. В таких сетях не обойтись без устройств деления и распределения сигнала. Ответвители позволяют гибко и равномерно распределить телевизионный сигнал между абонентами и телевизионными приемниками (телевизорами). Прочее: Ответвители с одинаковым количеством отводов, отличающиеся затуханием на отвод (номиналом), всегда имеют одинаковую стоимость. ООО «ТЛК Трейд» осуществляет расчет и проектирование сетей и сооружений связи, в частности проектирует сети кабельного телевидения, головные станции кабельного телевидения, коаксиальные распределительные сети.
Назад | |||||||||
Благодаря широкому выбору количества отводов у делителей, а также широкому спектру номиналов (возможных затуханий сигнала на отвод), домовые распределительные телевизионные сети получили широкое распространение во всем мире.TAh524F — абонентский ответвитель на четыре отвода (24 дБ)
RTM TAh524F — абонентский ответвитель эфирного сигнала на четыре отвода, для монтажа внутри помещений.
- Точечные F-разъёмы
- Прессованная и опаянная крышка
- Хромированный корпус
- Имеют ёмкостную развязку
- Скрин-фактор > 100 дБ.
| 5-40 МГц | 40-470 МГц | 470-1000 МГц | 5-40 МГц | 40-470 МГц | 470-1000 МГц | 5-40 МГц | 40-470 МГц | 470-1000 МГц | 5-40 МГц | 40-470 МГц | 470-1000 МГц | ||
| TAh510F | 10 | 3,4 | 3,6 | 4,4 | >30 | >28 | >25 | 28 | 24 | 20 | 18 | 22 | 17 |
| TAh512F | 12 | 3,2 | 3,4 | 4,2 | >30 | >28 | >25 | 27 | 25 | 22 | 18 | 22 | 17 |
| TAh516F | 16 | 2,0 | 2,0 | 2,5 | >35 | >28 | >25 | 26 | 26 | 25 | 18 | 22 | 17 |
| TAh520F | 20 | 1,0 | 1,0 | 1,5 | >35 | >28 | >25 | 35 | 32 | 25 | 18 | 22 | 17 |
| TAh527F | 27 | 0,8 | 0,8 | 1,0 | >40 | >35 | >30 | 48 | 40 | 35 | 20 | 20 | 17 |
Нет сопутствующих товаров
Ответвитель FА 4-16
TV направленные ответвители серии FA диапазона 5-1000 МГц
- набор ответвителей с отводами на 1, 2и 4 направления;
- очень малая неравномерность АЧХ;
- высокий коэффициент радиоэкранной защиты >100 дБ;
- наличие гальванической развязки по всем направлениям;
- пластиковые кронштейны для настенного монтажа в поставке;
- удобство крепления за счет расширенных ушек;
- клеммы заземления под винт;
- отличная пригодность для использования в реверсном канале;
- F-коннекторы с антикоррозионным покрытием;
|
Технические характеристики |
||||||
|
Тип |
FA 1-6 |
FA 1-8 |
FA 1-10 |
FA 1-12 |
FA 1-16 |
FA 1-20 |
|
Артикул |
3221900 |
3222000 |
3222010 |
3222100 |
3222200 |
3222300 |
|
Число отводов |
1 |
|||||
|
Частотный диапазон |
5-1000 МГц |
|||||
|
Переходное затухание |
6 дБ |
8,5 дБ |
10 дБ |
12 дБ |
16 дБ |
20 дБ |
|
Потери на проход |
2,8 дБ |
2,1 дБ |
2 дБ |
1 дБ |
1 дБ |
1 дБ |
|
Коэффициент направленности |
21 дБ |
23 дБ |
24 дБ |
26 дБ |
32 дБ |
32 дБ |
|
Коэффициент возвратных потерь |
18 дБ |
18 дБ |
18 дБ |
18 дБ |
18 дБ |
18 дБ |
|
Технические характеристики |
|||||
|
Тип |
FA 2-8 |
FA 2-10 |
FA 2-12 |
FA 2-16 |
FA 2-20 |
|
Артикул |
3222400 |
3222410 |
3222500 |
3222600 |
3222700 |
|
Число отводов |
2 |
||||
|
Частотный диапазон |
5-1000 МГц |
||||
|
Переходное затухание |
8 дБ |
10 дБ |
12 ±1 дБ |
16 ±1 дБ |
20 ± дБ |
|
Потери на проход |
4 дБ |
3 дБ |
2,3 дБ |
1,2 дБ |
1 дБ |
|
Коэффициент направленности |
26 дБ |
26 дБ |
26 дБ |
26 дБ |
32 дБ |
|
Развязка между отводами |
24 дБ |
26 дБ |
26 дБ |
26 дБ |
26 дБ |
|
Коэффициент возвратных потерь |
18 дБ |
18 дБ |
18 дБ |
18 дБ |
18 дБ |
|
Технические характеристики |
||||
|
Тип |
FA 3-10 |
FA 3-12 |
FA 3-16 |
FA 3-20 |
|
Артикул |
3222705 |
3222710 |
3222720 |
3222730 |
|
Число отводов |
3 |
|||
|
Частотный диапазон |
5-1000 МГц |
|||
|
Переходное затухание |
10 дБ |
12 дБ |
16 дБ |
20 дБ |
|
Потери на проход |
4,5 дБ |
4,2 дБ |
2,2 дБ |
1,5 дБ |
|
Коэффициент направленности |
23 дБ |
23 дБ |
28 дБ |
23 дБ |
|
Коэффициент возвратных потерь |
17 дБ |
17 дБ |
17 дБ |
17 дБ |
|
Развязка между отводами |
25 дБ |
25 дБ |
25 дБ |
25 дБ |
|
Технические характеристики |
|||||
|
Тип |
FA 4-10 |
FA 4-12 |
FA 4-16 |
FA 6-12 |
FA 8-12 |
|
Артикул |
3225500 |
3225510 |
3225600 |
3224710 |
3224810 |
|
Число отводов |
4 |
6 |
8 |
||
|
Частотный диапазон |
5-1000 МГц |
||||
|
Переходное затухание |
10,2 дБ |
12,5 дБ |
16,5 дБ |
12 дБ |
12 дБ |
|
Потери на проход |
4 дБ |
4 дБ |
2,4 дБ |
3,5 дБ |
3,5 дБ |
|
Коэффициент направленности |
26 дБ |
25 дБ |
28 дБ |
20 дБ |
23 дБ |
|
Развязка между отводами |
26 дБ |
26 дБ |
26 дБ |
23дБ |
23дБ |
|
Коэффициент возвратных потерь |
18 дБ |
18 дБ |
18 дБ |
17 дБ |
17 дБ |
Информацию о стоимости, наличии этого и другого оборудования уточняйте, пожалуйста, в отделе продаж компании «Инсайд ТВ»:
8 800 550 0 580 sales@inside-tv.
ru
планар челябинск стр.2
Цена:
от: до:
Название:
Артикул:
Выберите категорию:
Все Антенны» Антенны для цифрового ТВ DVB-T2»» ДМВ диапазона»» Всеволновые антенны»» МВ-диапазона» Антенны спутниковые» Антенны 3G,4G,Wi-fi» Мачты и такелаж для антенн Абонентское оборудование цифрового ТВ Модулятор ТВ сигнала Усилители» Репитеры GSM/3G/4G»» Репитер GSM»» Репитер 3G»» Репитер 4G»» Репитер GSM+3G»» Репитер 3G+4G»» Репитер GSM+3G+4G» Абонентские ТВ усилители» Антенные ТВ усилители» Домовые ТВ усилители» Многовходовые усилители»» Усилители , мультисвичи SAT+TV»» Мультибенды МВ+ДМВ Головные станции» Televes»» T.0X»» T.12»» ARANTIA»» AVANT» WISI» TERRA» Планар» Телемак Коаксиальные сети» Коаксиальный кабель» Разъемы и переходы» Делители, ответвители» Блоки питания, инжекторы, фильтры»» Фильтры»» Блоки питания, грозозащита»» Аттенюаторы Оптические сети» Оптические разветвители» Оптические приемники» Оптические узлы» GPON» Оптические передатчики» Оптические усилители» Оптические пачкорды, пигтейлы» Кабель оптический» Оптические кроссы и муфты» Оптические разъемы, розетки Сети передачи данных Измерительное оборудование» Спектроанализаторы Инструмент, расходные материалы» Для разделки кабеля» Мини-УЗК 3,5мм» Мини-УЗК 4,5мм» Для оптики» Разное Антивандальные и климатические шкафы, ящики Б/у оборудование Умный дом Z-Wave Умный дом ZigBee Умный дом GSM Умные розетки Wi-Fi Оборудование радиофикации Сертификаты Televes
Производитель:
ВсеПланар (Россия)Terra (Литва)WISITeleves (Испания)НПП ОСТLumaxCADENASKYWAYКитайCAVEL (Италия)CommscopeСвязьдетальLandWellBaltic Signal (Россия)TLC (Китай)RTM (Китай)Vector (Польша)FujikuraGellan (Россия)БастионSMARTDTVSMITТелемакЕврокабельPrevail (Китай)MediaflexSUPRALПромрукавИспанияNordix (Испания)FOROZipatoAlcadPBIПаритетСпецкабельFocNetRexantGrandwayЕвроавтоматикаArantiaGIBERTINIССДNikomax
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
Активный ответвитель ТВ сигнала
Что-то не так?
Пожалуйста, отключите Adblock.
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlockЕсли необходимо подключить к фидеру телевизионной антенны
два-три телевизора, целесообразно использовать активный ответвитель на полевом
транзисторе (см. рисунок). Он практически не вносит рассогласования в фидер и в
то же время обеспечивает выходной сигнал, достаточный для нормальной работы
телевизора. Устройство представляет собой апериодический усилитель РЧ с
высокоомным входом и согласованным с 75-омным кабелем выходом Полевой транзистор
VT1 включен по схеме с общим истоком.
Режим его работы задан напряжением на
затворе, снимаемым с делителя R1R2 Входной сигнал поступает в цепь затвора через
конденсатор небольшой емкости С1, усиленный сигнал снимается со стока и через
конденсатор С2 и резисторы R4, R5 подается на антенные входы телевизоров. При
монтаже детали входной и выходной цепей усилителя необходимо расположить по
разные стороны от транзистора С фидером (на рисунке — линия связи Вход — Выход
«1»
устройство соединяют следующим образом: удалив небольшой
участок изолирующей оболочки кабеля, надрезают оплетку и изоляцию внутренней
жилы, после чего к последней припаивают конденсатор С1 (его выводы необходимо
укоротить до минимально возможной длины), а к оплетке — общий провод
ответвителя. Требуемый уровень выходного сигнала устанавливают подбором
резистора R1 (на практике — до получения тока стока в пределах 5…7 мА) Как
показали испытания, ответвитель хорошо работает во всех 12 каналах метрового
диапазона волн.
Взаимного влияния телевизоров, подключенных к основному фидеру и
выходам ответвителя, не обнаружено. Для питания устройства необходим источник с
малым напряжением пульсаций (при недостаточной фильтрации на экране телевизора
может наблюдаться помеха в виде неподвижной или перемещающейся горизонтальной
полосы).
Н. ГОРЕЙКО г Лодыжин. Винницкой обл, Радио №7, 1987 г.
Coupling (сериал 2000–2004) — IMDb
В среднем мужчины и женщины думают о сексе каждые шесть секунд. Сократите это до каждой секунды, и у вас есть связь. Это больше, чем просто секс на одну ночь! Когда пара собирается вместе, они не только вдвоем — они также берут с собой багаж — и Сьюзен и Стив не исключение. Их багаж — это толпа лучших друзей и бывших, которые рассказывают обо всех аспектах секса и отношений в своем нескончаемом поиске настоящей любви. Возможно, возможно, возможно… Сьюзан Уокер — красивая предприимка с раскованным поведением, которая раньше встречалась с Патриком Мейтлендом, харизматичным, дерзким игроком секстета, королем завоеваний Лондона — парнем, который слишком крут, чтобы беспокоиться о том, чтобы быть умным.
Привлекательная Салли Харпер — косметолог, беззастенчиво тщеславная лучшая подруга Сьюзен, которая агрессивно борется со старением с помощью больших доз увлажняющего крема и мужчин, включая Патрика. Между тем Стив Тейлор, собираясь вместе со Сьюзен, похоже, не может освободиться от своей жизнерадостной и немного бессодержательной бывшей девушки Джейн Кристи, женщины, в высшей степени уверенной в своей способности соблазнить любого пола, и которая отказывается, чтобы ее бросили. если только она не сваливает.Джефф Мердок — «приятель Стива по порно», который в равной степени одержим и сбит с толку реальным сексом; по-своему очаровательный, но со сверхъестественной способностью сказать не то в самый неподходящий момент. Он работает в том же офисе, что и Сьюзен, с которой у него был провальный и неудачный роман на одну ночь. Coupling был удостоен престижной Серебряной розы Монтрё, награды за лучшую телевизионную комедию, а недавно стал победителем British Comedy Awards 2003 года. С новым парнем на сцене, младенцем на подходе, целеустремленностью в воздухе и любовью на горизонте, динамика шести друзей определенно меняется.
В конце прошлого сезона Сьюзен и Стив обнаружили, что они беременны (ну, в основном Сьюзен), подтвержденные холостяки Патрик и Салли наконец признались в своих истинных чувствах друг к другу, и бедная Джейн снова осталась одна. Но для Джейн это не так уж и плохо. С открытием нового сезона дела налаживаются. Есть парень по имени Оливер, который следит за ней. Возможно ли, что пожизненный неудачник в любви Оливер может просто попасть куда-нибудь с пожизненным неудачником в любви Джейн? Проблема в том, что его квартира немного «неотредактирована», а его гостиная проиграла битву с журнальной наготой… Сьюзан и Стив теперь хорошо и по-настоящему друг. Так к чему же он мечтает, чтобы его казнил плод топором? Тем временем Салли и Патрик налаживают свои новые отношения. Но с незапамятных времен мужчины и женщины влюбляются друг в друга — и мужчины сразу же после этого пытаются вернуться домой. Сможет ли падший плейбой Патрик когда-нибудь вернуться с заколдованной поляны своей единственной настоящей любви и хорошо выспаться? —I’m_So_Sexy6 шт.
ТВ АЭРИАЛЬНЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ СОЕДИНИТЕЛЬ / СОЕДИНИТЕЛЬ 2x РОЗЕТКА ВНУТРЕННИЙ РАЗЪЕМ| Условие: | Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если упаковка применимый).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. … Читать далее о состоянии | Разъем B: | ТВ антенна женщина |
| Длина: | Бескабельный соединитель | Торговая марка: | HCL |
| Количество единиц: | 6 | Разъем A: | ТВ антенна женщина |
| Разделение / дублирование соединения: | Нет (1: 1) | Цвет: | белый |
| MPN: | Не применяется | Терминалы: | Гнездо на гнездо |
| Тип блока: | Ед. изм | Тип: | Аудио видео |
5 эт. ОЗ. 400 мл. Сделано в Испании 45801000545 Crew Clothing Голубая рубашка-поло с подписью Бенни Блейдса Футбол НФЛ 8×10 с автографом Cert 01 1996 КЭМПБЕЛЛ АРМСТРОНГ «HEAT» THRILLER FICTION HARDBACK BOOK (P4) Джейсон Виттен подписал Dallas Cowboys Полноразмерный белый логотип Футбол BAS Ladies Nike High Tops Размер 5.5 Блейзеры Maxiumum Block Sunscreen Lotion Водостойкий 4 FL OZ 639277292070 Две медали за череп на финише Gasparilla Distance Classic Half Marathon 2019 и 2020 16 Menge 3,5-дюймовые пустышки Камеры Realistisch Blick LED Sicherheit Licht Fake Cam6 упаковок ТВ-АЭРИАЛЬНЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ СОЕДИНИТЕЛЬ / СОЕДИНИТЕЛЬ 2x РОЗЕТКА ВНУТРЕННИЙ РАЗЪЕМ
6 упаковок ТВ-АЭРИАЛЬНЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ СОЕДИНИТЕЛЬ / СОЕДИНИТЕЛЬ 2x РОЗЕТКА ВНУТРЕННИЙ РАЗЪЕМ
Бытовая электроникаИспользование ответвителя телевизионной антенны в качестве направленного ответвителя для измерений антенны с помощью RTL-SDR
В своем блоге Томи Энгдал изучал свои варианты измерения КСВ антенн с помощью RTL-SDR.Как обсуждалось в одном из наших предыдущих руководств, с помощью RTL-SDR, источника шума и направленного ответвителя можно приблизительно оценить резонансную частоту антенны.
Однако, не имея направленного ответвителя, Томи искал другие варианты и понял, что дешевые сетевые ответвители телевизионных антенн также являются направленными ответвителями. Ответвители обычно используются в установках кабельного и спутникового телевидения для разделения сигнала с антенны на несколько телевизоров. Они спроектированы как направленные ответвители, чтобы гарантировать, что нежелательные сигналы не попадают обратно в антенную систему, и чтобы был сквозной порт для продолжения сильного сигнала по длинному кабелю.
Обратите внимание, что есть разница между ответвителем и разветвителем. Ответвители используются, когда нескольким устройствам требуется сигнал по длинному кабелю. Сплиттер делит мощность сигнала на количество выходных портов и может передавать нежелательные сигналы в систему.
В своих тестах Томи обнаружил что телевизионные ответвители работали достаточно хорошо для определения резонансной частоты антенны, которую он тестировал.На таких сайтах, как eBay, можно найти ответвители по цене от 2 долларов, хотя для некоторых списков неясно, в каком частотном диапазоне они хорошо работают, поскольку продавцы предполагают, что они будут использоваться для телевизионных частот.
Томи также проверил, можно ли использовать разветвитель сигнала вместо ответвителя направленного ответвителя. Его результаты показали, что разветвитель все еще работал, и он мог видеть резонансные точки, но результаты были не такими хорошими, как с направленным ответвителем.
Измерение резонансной точки антенны с источником шума, отводом и RTL-SDR.Автор admin Опубликовано в Приложения, RTL-SDR Tagged с направленным ответвителем, rtl-sdr, rtl2832, rtl2832u, splitter, SWR, tap, VSWR Квалифицированный направленный ответвитель с тепловым напряжением102008616-TV
Описание продукта
KRYTAR специализируется на разработке и производстве сверхширокополосных, высокопроизводительных СВЧ-компонентов и испытательного оборудования для коммерческих и военных космических приложений.
Продукция, изготовленная для космического применения, проходит дополнительные проверки надежности и качества на всех этапах сборки, электрической оценки и испытаний на ударную нагрузку и вибрацию. Детали, материалы и процессы полностью отслеживаются от подчиненных до сборок верхнего уровня. KRYTAR также может предоставить индивидуальные решения для удовлетворения конкретных требований вашего приложения. Наше успешное космическое наследие предлагает качества, на которые вы можете положиться, в том числе: предложение инновационных продуктов, способность быстро реагировать, оперативность проектирования, гибкость, быструю смену производственных циклов и партнерские отношения с нашими клиентами.
KRYTAR специально разработаны для систем, где требуются внешнее выравнивание, точный мониторинг, смешивание сигналов или измерения передачи и отражения с разверткой.
Последнее дополнение KRYTAR, модель 102008616-TV , расширяет выбор многоцелевых полосковых конструкций, которые демонстрируют отличную связь в широкополосном частотном диапазоне от 2,0 до 8,6 ГГц в одном компактном и легком корпусе.
Кроме того, модель 102008616-TV предлагает превосходные характеристики производительности, включая номинальную связь (по отношению к выходу) 16 дБ, ± 1.0 дБ и частотная чувствительность ± 0,25 дБ. Направленный ответвитель демонстрирует вносимые потери (включая связанную мощность) менее 0,5 дБ, направленность более 20 дБ, максимальный КСВН (любой порт) составляет 1,3, номинальная входная мощность составляет 50 Вт в среднем и 3 кВт пиковой. Направленный ответвитель поставляется со стандартными разъемами SMA Female. Компактный корпус имеет размеры всего 2,13 дюйма (Д) x 0,40 дюйма (Ш) x 0,73 дюйма (В) и весит всего 1,2 унции. Диапазон рабочих температур от -54 ° до 85 ° C.
Ответвитель KRYTAR специально разработан для систем, где требуется внешнее выравнивание, точный мониторинг, смешивание сигналов или измерения передачи и отражения с каскадом.Соединители KRYTAR предлагают решения для многих приложений, включая космос, радиоэлектронную борьбу (EW), коммерческую беспроводную связь, SATCOM, радар, мониторинг и измерение сигналов, формирование антенного луча и среды тестирования ЭМС.
Для многих приложений с ограниченным пространством компактный размер делает направленные ответвители KRYTAR идеальным решением. Направленный ответвитель также может быть изготовлен в соответствии с жесткими военными спецификациями.
KRYTAR также предлагает комплексные инженерные услуги для нестандартных конструкций, которые соответствуют или превосходят критические характеристики и / или спецификации упаковки.
Общие определения
Направленные ответвители: компоненты, позволяющие объединить две микроволновые цепи в одну интегрированную
| Полосы частот СВЧ | |
| Обозначение диапазона | Диапазон частот (ГГц) |
| УВЧ | 300 МГц — 1,0 ГГц |
| л | 1,0 — 2,0 |
| ю | 2,0 — 4.0 |
| К | 4,0 — 8,0 |
| х | 8,0 — 12,0 |
| DBS | 12,2 — 12,7 |
| Ku | 12,0 — 18,0 |
| К | 18,0 — 26,5 |
| Ка | 26,5 — 40,0 |
| Q | 30,0 — 50,0 |
| U | 40,0 — 60,0 |
| В | 50. 0 — 75,0 |
система в одном направлении с двумя полностью изолированными друг от друга в противоположном направлении.
Ответвители— это пассивные микроволновые компоненты, используемые для распределения или объединения микроволновых сигналов. Направленные ответвители представляют собой четырехпортовые схемы, в которых один порт изолирован от входного порта.
Связанный порт на микрополосковом или полосовом направленном ответвителе находится ближе всего к входному порту, потому что это ответвитель обратной волны. В волноводном направленном ответвителе с широкими стенками связанный порт находится ближе всего к выходному порту, поскольку это ответвитель прямой волны.
VSWR (коэффициент стоячей волны напряжения) определяется как отношение максимального напряжения к минимальному напряжению в диаграмме стоячей волны по длине структуры линии передачи. Оно изменяется от 1 до (плюс) бесконечности и всегда положительно.
Вносимые потери — это чистая невосстановимая мощность в дБ, рассеиваемая в цепи на любой частоте в указанном диапазоне.
Чувствительность к частоте — это величина изменения частоты несущей частоты на единицу изменения амплитуды в сигнале сообщения.
Дополнительные ресурсы
Дополнительную информацию о соединительных элементах Krytar и возможностях космических решений см. Ниже:
Коаксиальный кабель Ross TV с переходником между мужчинами и женщинами — 1,5 м
Коаксиальный кабель Ross TV с переходником между мужчинами и женщинами — 1,5 м | Wickes.co.uk перейти к содержанию Перейти в меню навигацииМой аккаунт
Войдите или зарегистрируйтесьДоставка Доступен на следующий день
Товар добавлен для Click & Collect
Товар не был добавлен для Click & Collect
Наши акции быстро развиваются! Защитите свой продукт с помощью Click & Collect.
Ближайший магазин
Другие магазины
Магазины с товарами на складе и Click & Collect рядом.
Изменить поиск
Click & Collect недоступенНаши акции быстро развиваются! Защитите свой продукт с помощью Click & Collect.
Коаксиальный кабель Ross TV с переходником между мужчинами и женщинами — 1,5 мРезультатов не найдено
Показать карту
Скрыть карту
Вы не вошли в систему, чтобы сохранить свой список навсегда.
Пока вы не войдете в систему, ваш список будет временно сохранен, и к нему можно будет получить доступ только с того устройства, которое вы используете сейчас.
Авторизоваться Завести аккаунт
Стандартная доставка — от БЕСПЛАТНО
БЕСПЛАТНО на сумму более 75 фунтов стерлингов или 7,95 фунтов стерлингов
Заказы, которые включают большие и громоздкие товары, требуют дополнительной платы за доставку.Пожалуйста, обратитесь к нашим деталям доставки для получения дополнительной информации.
Доставляем с понедельника по субботу с 7:00 до 19:00.
Действуют исключения из поставки.
Click & Collect в магазине в течение 1 часа — БЕСПЛАТНО
Коаксиальные кабели Ross TV изготовлены из стали с медным покрытием для обеспечения передачи сигнала. Обернут диэлектрической изоляционной пеной для максимальной передачи сигнала.Защищен экраном для максимального подавления шума. Комбинезон покрыт защитной оболочкой из ПВХ, обеспечивающей прочную и долговечную конструкцию.
Узнать больше
Читать меньше
- Длина: 1,5 м
- Тип: Комплекты коаксиального кабеля
- Кол-во в упаковке: 1
- Фирменное наименование: Росс
- Для подключения оборудования с гнездом ТВ-антенны или для удлинения существующего антенного кабеля ТВ.
- Пластиковые формованные головки с устройством снятия натяжения
- Кабель штекер-штекер с переходником в комплекте
Спасибо за подписку на электронную почту
Авторские права © 2021 Wickes.co.uk
Разъем типаF для телевизионных коаксиальных кабелей »Примечания по электронике
Разъем F или разъем F-типа широко используется с коаксиальными телевизионными кабелями как для спутникового, так и для наземного телевидения и других приложений.
Коаксиальные разъемы RF Включает:
Разъемы RF
Технические характеристики разъема RF
Разъем BNC
Разъем TNC
Разъем типа N
Разъем SMA
Разъем SMB
Разъем MCX
Прецизионные разъемы
Коннектор УВЧ
F-тип
Связанные типы разъемов: Прочие разъемы
F-соединитель или соединитель F-типа — это разновидность соединителя для коаксиального кабеля, который широко используется в домашнем телевизионном оборудовании.
Разъем F дешев и может работать на частотах выше 2 ГГц, что делает его идеальным для наземных и спутниковых линий связи между антеннами / понижающими преобразователями или LNB и самим телевизором.
В Европе кабели для спутниковых сигналов с понижением частоты, которые находятся в диапазоне 950–2150 МГц от LNB и питания постоянного тока, а также для передачи сигналов от спутниковых приемников, используют исключительно F-разъемы.
Разъем F-типа на кабелеРазъем обычно используется с кабелем RG-6 / U, хотя его также можно использовать с более старым кабелем RG-59 / U.
Разъем типа F обеспечивает некоторые значительные улучшения по сравнению с разъемами Belling Lee (IEC 61169 часть 2), которые широко используются в Европе. Эти разъемы были разработаны примерно в 1922 году, и, естественно, их характеристики не соответствуют характеристикам UHF TV.
F разработка разъема
Разъем F был разработан в США в 1950-х годах Эриком Уинстоном из Jerrold Electronics, компании, которая занималась разработкой оборудования для внутреннего рынка кабельного телевидения.
Разъем получил широкое распространение в США для УКВ, а затем и УВЧ телевидения.Это было дешево и хорошо работало на домашнем телевидении.
С глобализацией телевизионного оборудования и более широким распространением спутникового телевидения, разъем получил более широкое распространение во всем мире, сначала для спутникового телевидения, а затем для кабелей наземного телевидения.
В связи с расширением использования он был стандартизирован Международной электротехнической комиссией в соответствии со стандартом IEC 60169, который стандартизировал радиочастотные соединители.
Основание разъема F
Разъем типа F — это недорогой разъем, обеспечивающий требуемую производительность для многих приложений, связанных с домашним ТВ.Разъем имеет штекерные и розеточные соединения, использует внешнюю резьбу для обеспечения надежных контактов и обеспечивает хорошее согласование 75 Ом для сигналов, распространяющихся значительно выше 1 ГГц.
Резьба для разъема F-типа представляет собой унифицированную сверхтонкую резьбу 3⁄8 дюйма-32 (UNEF).
Гнездовой соединитель имеет гнездо для центрального проводника и цилиндр, содержащий разделительный диэлектрик внутри, а снаружи — резьба.
На вилке есть накидная гайка с внутренней резьбой и центральный штифт — обычно это центральный провод самого коаксиального кабеля.Разъемы расположены так, что диэлектрики двух половин находятся в контакте, тем самым создавая почти постоянный импеданс на разъемах. Таким образом, вилка F-соединителя состоит только из корпуса, который обычно обжимается или навинчивается на экранирующую оплетку кабеля, и накидной гайки. Они не требуют жестких допусков, а это означает, что затраты можно контролировать. Также доступны версии Push-on.
Соединитель типа F, подключенный к телевизору.Поскольку практически все кабели используют штекерный соединитель, который является особенно дешевым и относительно простым в сборке, это обеспечивает низкую стоимость и очень эффективное соединительное решение.
Более дорогие гнездовые соединители представлены в виде соединителей перегородки для использования в самих телевизорах и для любых соединителей, которые могут потребоваться.
Внутренний провод коаксиального кабеля является ключевым для конструкции — поэтому коаксиальный кабель должен иметь сплошной центральный провод, то есть не многожильный. Также он не водостойкий. В результате для наружного применения требуются специальные водонепроницаемые версии.
Другие электронные компоненты: Резисторы
Конденсаторы
Индукторы
Кристаллы кварца
Диоды
Транзистор
Фототранзистор
Полевой транзистор
Типы памяти
Тиристор
Разъемы
Разъемы RF
Клапаны / трубки
Аккумуляторы
Переключатели
Реле
Вернуться в меню «Компоненты».. .
Avenger Lp Eye переходник с 28-миллиметровым ТВ-патрубком — C461
Гарантия Avenger Products Гарантия Продукция Avenger
Продукция Avenger соответствует цели, для которой она была разработана, и не имеет дефектов материалов и изготовления.
Avenger «Стандартная ограниченная гарантия»
Срок действия стандартной ограниченной гарантии определяется применимым законодательством страны, штата или региона, где продается продукт.Необходимо внимательно прочитать руководство по эксплуатации, прилагаемое к продукту, и соблюдать инструкции по технике безопасности, чтобы избежать несчастного случая или повреждения продукта или его пользователя. Эта гарантия не распространяется на дефекты или расходы, вызванные неправильным использованием и последующим повреждением. Неправильное использование определяется, но не ограничивается, случаями, описанными ниже:
Модификация, изменение, ремонт или обслуживание этого продукта кем-либо, кроме уполномоченного агента Avenger.
Физическое насилие, перегрузка или неправильное использование продукта или его эксплуатации в нарушение инструкций, прилагаемых к продукту.
Несоблюдение инструкций по уходу и обслуживанию, прилагаемых к продукту.
Любое использование продукта, кроме тех, для которых он был разработан.
Отгрузка товара в сервисный центр Avenger.
Продление гарантии
Некоторые продукты Avenger имеют право на бесплатное продление ограниченной традиционной гарантии с даты покупки после регистрации продукта через Интернет. Если просто зарегистрировать покупку у нас, на ваш продукт будет продлена гарантия, если это применимо.Регистрация занимает всего несколько минут, и предоставленная вами информация также поможет нам гарантировать, что наши продукты и услуги отвечают вашим потребностям.
Чтобы зарегистрировать продукт в Интернете и получить продление гарантии, щелкните здесь, чтобы перейти на мини-сайт онлайн-регистрации продукта.
