Охранная зона ЛЭП разных классов напряжения

Излучаемое линиями электропередач (ЛЭП) электромагнитное поле крайне негативно влияет на здоровье человека. Учеными и врачами проводились исследования, цель которых заключалась в изучении влияния электромагнитного поля на организмы людей, которые проживают вблизи линий электропередач и трансформаторных подстанций.

Результаты этих исследований оказались шокирующими – большая часть людей, проживающих неподалеку от источников электромагнитного поля, имели сниженный иммунитет, многочисленные нарушения в работе обмена веществ и сердечно сосудистой системы. Люди, участвовавшие в этом исследовании, входят в зону риска – они подвержены хроническим заболеваниям сердца, сосудов и нервной системы человека.

Приветствую всех друзья на сайте «Электрик в доме». Очередная тема которую я решил рассмотреть касается энергетической отросли. Сегодня рассмотрим понятие охранная зона ЛЭП, что запрещается в данных зонах и какие допустимые расстояние установлены для них по нормативным документам.

Также я расскажу, как определяют размеры охраняемых территорий вокруг линий электропередач и трансформаторных подстанций и какие требования предъявляются к этим территориям.

Расстояния охранной зоны

В своем время были разработаны санитарные нормы ЛЭП, целью которых является предотвращение угрозы жизни и здоровью человека, связанной с разрушительным воздействием электромагнитного излучения. В этих нормах указано, что вдоль линий электропередач устанавливаются специальные санитарные зоны, размер которых зависит от класса напряжения линии электропередач. Чем выше класс напряжения линии, тем больше санитарная зона.

Исследования показали, что безопасное расстояние вдоль высоковольтных линий считается территория, где напряженность электрического поля не превышает уровня 1 кВ/м.

Давайте определимся, что входит в понятие охранной зоны ЛЭП. Согласно ГОСТ 12.1.051-90 в данное понятие входит территория в виде земельного участка и воздушного пространства, которые ограничиваются параллельными плоскостями по обе стороны линии от крайних проводов (в не отклоненном их положении).

Так расстояние от ЛЭП, которое безопасно для здоровья человека, определяется по классу напряжения линии. Охранная зона ЛЭП 10 кВ составляет 10 метров. Для линий электропередач с напряжением 35 кВ это расстояние составляет 15 м, с напряжением 110 кВ – 20 м, с напряжением 330 кВ ÷ 500 кВ – 30 м, с напряжением 750 кВ – 40 м, с напряжением 1150 кВ – 55 м.

Помимо высоковольтных линий для низковольтных также устанавливается безопасное расстояние, так охранная зона ЛЭП 0.4 кВ составляет 2 метра.

Если воздушная линия проходит через

судоходные водоемы, то в этом случае расстоянием охранной зоны является участок – 100 метров (при любом классе напряжения). Если водоемы не судоходные то расстояние такое же как и по суше.

Кроме того, для распределительных устройств и трансформаторных подстанций безопасной для человека считается зона на расстоянии 3 м от их ограждений или конструкций.

Для кабельных линий охранной зоной является участок земли ограниченный вертикальными плоскостями по горизонтали на расстоянии — 1 м по обе стороны от крайних кабелей.

Как визуально можно определить какого напряжения линия проходит вблизи? Если Вы не знаете какого класса напряжения проходит линия, обратите внимание на число проводов в связке одной фазы. Если к гирлянде изоляторов прикреплено два провода на фазу это означает что данная ЛЭП находится под напряжением 330 кВ, 3-х проводов на фазу – 500 кВ, 4-х проводов – 750 кВ.

Это что касается линий высокого класса напряжения. Для линий меньшего класса напряжения (ниже 330 кВ) предусмотрено по одному проводу на фазу, но в этом случае можно определить класс напряжения по количеству изоляторов в гирлянде. Если изоляторов от 3 до 5 шт – линия 35 кВ, от 6 до 8 шт – линия 110 кВ, от 12 до 15 шт – линия 220 кВ.

Деятельность человека в охранной зоне

Что обозначает понятие «охранная зона ЛЭП»? Под этим термином подразумевает специальные участки и территория, где деятельность человека должна быть сведена к минимуму. Создавая такие зоны, специалисты по энергетике стремятся предотвратить вероятное негативное воздействие мощного электромагнитного излучения на здоровье человека, предотвратить угрозу его жизни.

Многочисленные исследования доказали, что длительное воздействие электромагнитного поля, которое создается линиями электропередач, приводит к серьезным нарушениям в работе внутренних органов человека, повышает вероятность возникновения заболеваний сердца, сосудов и эндокринной системы, разрушительно влияет на иммунитет и обмен веществ. По этой причине в границах охранной зоны не разрешается строить здания или сооружения. Если линии электропередачи пролегают вдоль земельного участка, то его владельцы имеют право использовать этот участок с некоторыми оговорками, которые зависят от типа и рабочего напряжения электрических линий.

Владельцу земельного участка категорически запрещается проводить на своей территории какие-либо земляные работы, если она входит в охранную зону ЛЭП. В то же время хозяин земельного участка, подпадающего в охранную зону, имеет право использовать его для выращивания сельскохозяйственных культур.

Но он должен понимать, что в случае аварии на данном участке ЛЭП на его территории ремонтная бригада будет выполнять восстановительные работы с использованием тяжелой техники, и как вы понимаете, никто жалеть растения не станет, что может привести к потере части урожая в данном месте.

Стоит уточнить – охранные зоны необходимы не только для сбережения жизни и здоровья людей, но и для нормальной работы аварийных бригад при ликвидации поломок и аварийных ситуаций на линии электропередач. Какие же запреты действуют в пределах охранной зоны?

В охранной зоне ЛЭП запрещается:

• заниматься земляными, мелиоративными или взрывными работами;
• сажать деревья и кустарники;
• организовывать свалки из мусора и отходов;
• создавать насыпи из снега;
• обрабатывать насаждения сельскохозяйственных культур удобрениями и инсектицидами, в состав которых входят химические компоненты, влияющие на преждевременное разрушение опор или кабелей и других конструкций линий;
• поливать сельскохозяйственных насаждений водой;
• перекрывать дороги и подъезды к ЛЭП;
• нахождение людей и животных (коров, овец, лошадей и т. д.) в течение длительного времени;
• создавать угрозу для нормальной работы линий электропередач;
• заниматься строительством, реконструкций или разборкой конструкций, зданий и сооружений без разрешения на работу, согласованного с компанией, которая обслуживает линии электропередач в районе или регионе.

При оформлении пакета документации на земельный участок, расположенный по соседству с линией электропередач, или необходимости проведения работ на участке следует обязательно обращаться к организации, отвечающей за сервисное обслуживание ЛЭП в регионе.

Стоит отметить, что наряду с визуально заметными воздушными линиями необходимо уделять особое внимание кабельным линиям электропередач, которые находятся под землей.

Обычно строительная бригада не зная того что под землей проложен кабель начинают рыть ямы или котлованы. Поэтому перед любыми земляными работами уточняйте маршрут прохождение трасс кабельных линий (КЛ) у энергоснабжающих организаций.

Особенно это касается участков в городской местности, а также возле трансформаторных подстанций и распределительных устройств.

Правила нахождения в охранной зоне ЛЭП

Угроза воздействия губительного электромагнитного излучения вдоль ЛЭП обратно пропорциональна расстоянию человека от электрических линий – чем дальше он расположен, тем меньше вреда будет его здоровью. По этой причине в охранной зоне лучше проводить как можно меньше времени, сокращая до минимума присутствие недалеко от ЛЭП. Любые электрические линии представляют серьезную опасность, даже если они не высоковольтные. Чтобы сберечь жизнь и здоровье в случае этой угрозы, важно помнить следующие меры предосторожности.

Ни в коем случае не подходите к оголенному проводу, который лежит на земле, так как он может находиться под напряжением. В том случае, если подойти к проводу на расстояние ближе 8 м, то можно получить удар электричеством из-за «шагового напряжения».

Поэтому при обнаружении вблизи себя лежащего на земле провода, не испытывайте судьбу – лучше покиньте опасное место. Для этого рекомендуется использовать «гусиный шаг», при котором ноги не отрываются друг от друга.

Помимо этого, нужно помнить, что обязательно соблюдать безопасную дистанцию от тех частей электрических линий, трансформаторов и оборудования, которые находятся под высоким напряжением. Если поблизости видно чрезмерно провисающий оголенный кабель, то ни в коем случае не следует приближаться к нему, иначе серьезно возрастает вероятность поражения электрической дугой. Про то какие бывают виды повреждений электрическим током я писал отдельную статью.

Если линия электропередач имеет явные признаки повреждения, то лучше обойти ее стороной. Опасна воздушная ЛЭП у которой оборван один или несколько проводов. Такое повреждение может сопровождаться периодическим потрескиванием с проявляющимся время от времени искрением (в теплое время года возможны задымления или даже возгорания).

Работа крана в охранной зоне ЛЭП

Использование автомобильных кранов различного назначения недалеко от линии электропередач представляет собой серьезную опасность для всех людей, находящихся поблизости. Допустимое расстояние от ближайшего провода линии электропередач до крайней точки стрелы крана или груза, закрепленного на ней, должно составлять не менее 30 м.

Если необходимо использование стреловых автомобильных кранов ближе 30 м к ближайшему проводу линии электропередач, напряжение которой составляет свыше 42 В, то крановщик обязан получить от организации, обслуживающей данную линии, специальный наряд-допуск. Эта бумага, выдаваемая только перед началом работ, регламентирует безопасные условия для работы в опасной зоне вблизи линии электропередач.

Помимо указанных 30 м существуют нормы допустимого расстояния от механизмов грузоподъемных машин в любом их положении (рабочем и транспортном) до токоведущих частей, которые находятся под напряжением. Так для ЛЭП напряжением до 1 кВ допустимое расстояние составит 1 м; с напряжением 1 ÷ 35 кВ – 1 м; с напряжением 110 кВ – 1.5 м; с напряжением в 150 кВ – 2 м; с напряжением 220 кВ – 2.5 м; с напряжением 330 кВ – 3. 5 м; с напряжением от 500 – 4.5 м; с напряжением от 750 – 6 м.

Если требование по нахождению на безопасном расстоянии от электрических линий и оборудования по разным причинам невыполнимо, то такие работы необходимо выполнять ОБЯЗАТЕЛЬНО после отключения и снятия напряжения с линии. Данные работы также выполняются по наряду допуску.

Понравилась статья — поделись с друзьями!



Охранные зоны линий электропередач и объектов электросетевого хозяйства. Размеры зон

Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (Постановление Правительства РФ № 160 от 24.02.2009 в редакции от 17.05.2016).

Введение таких правил обусловлено вредным воздействием электромагнитного поля на здоровье человека.

По информации Центра электромагнитной безопасности, в соответствии с результатами проведённых исследований, установлено, что у людей, проживающих вблизи линий электропередачи и трансформаторных подстанций:

• могут возникать изменения функционального состояния нервной, сердечно-сосудистой, нейрогорморальной и эндокринной систем
• нарушаться обменные процессы, иммунитет и воспроизводительная функции

Чем дальше от источников электромагнитного поля находится строение, тем лучше.  В то же время, существуют такие зоны, где строительство категорически запрещено.

Земельные участки, расположенные в охранных зонах ЛЭП, у их собственников, владельцев или пользователей не изымаются.

Они могут эксплуатироваться с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Установление охранных зон не влечёт запрета на совершение сделок с земельными участками, расположенными в этих охранных зонах.

Ограничения (обременения) в обязательном порядке указываются в документах, удостоверяющих права собственников, владельцев или пользователей земельных участков:

• в свидетельствах
• в кадастровых паспортах
• в выписках ЕГРН

Ограничения прав касаются возможности (точнее, невозможности) ведения в охранной зоне ЛЭП капитального строительства объектов с длительным или постоянным пребыванием человека:

• домов
• коттеджей
• производственных и непроизводственных зданий и сооружений

Для проведения необходимых уточнений при застройке участков с обременениями ЛЭП необходимо обратиться в электросетевую организацию.





Дальность распространения электромагнитного поля (и опасного магнитного поля) от ЛЭП напрямую зависит от её мощности.

Даже при беглом взгляде на висящие провода можно примерно установить класс напряжения ЛЭП. Определяется это по числу проводов в связке, то есть не на опоре, а в фазе:

• 4 провода – для ЛЭП 750 кВ
• 3 провода – для ЛЭП 500 кВ
• 2 провода – для ЛЭП 330 кВ
• 1 провод – для ЛЭП ниже 330 кВ

Можно ориентировочно определить класс напряжения ЛЭП по числу изоляторов в гирлянде:

• 10 – 15 шт. -– для ЛЭП 220 кВ
• 6 – 8 шт. – для ЛЭП 110 кВ
• 3 – 5 шт. – для ЛЭП 35 кВ
• 1 шт. – для ЛЭП ниже 10 кВ

Исходя из мощности ЛЭП, для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи (пункт 6.3 в СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»)

Размеры санитарно-защитных зон определяются в соответствии с действующими санитарно-эпидемиологическими нормами допустимых уровней шума, электромагнитных излучений, инфразвука, рассеянного лазерного излучения и других физических факторов на внешней границе санитарно-защитной зоны.

В целях защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи (ВЛ), устанавливаются санитарные разрывы – территории вдоль трассы высоковольтной линии, в которой напряженность электрического поля превышает 1 кВ/м.

Для вновь проектируемых ВЛ, а также зданий и сооружений допускается принимать границы санитарных разрывов вдоль трассы ВЛ с горизонтальным расположением проводов и без средств снижения напряженности электрического поля по обе стороны от неё на следующих расстояниях от проекции на землю крайних фазных проводов в направлении, перпендикулярном ВЛ:

• 20 м – для ВЛ напряжением 330 кВ
• 30 м – для ВЛ напряжением 500 кВ
• 40 м – для ВЛ напряжением 750 кВ
• 55 м –  для ВЛ напряжением 1150 кВ

При вводе объекта в эксплуатацию и в процессе эксплуатации санитарный разрыв должен быть скорректирован по результатам инструментальных измерений.

Установление размера санитарно-защитных зон в местах размещения передающих радиотехнических объектов проводится в соответствии:

• с действующими санитарными правилами и нормами по электромагнитным излучениям радиочастотного диапазона
• с действующими методиками расчёта интенсивности электромагнитного излучения радиочастот

Для воздушных высоковольтных линий электропередачи (ВЛ) устанавливаются санитарно-защитные зоны по обе стороны от проекции на землю крайних проводов.

Эти зоны определяют минимальные расстояния до ближайших жилых, производственных и непроизводственных зданий и сооружений.

В соответствии с Приложением «Требования к границам установления охранных зон объектов электросетевого хозяйства» к Постановлению Правительства РФ «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон» №160 от 24 февраля 2009 года:

Охранные зоны устанавливаются:

1. Вдоль воздушных ЛЭП



в виде части поверхности участка земли и воздушного пространства на высоту, соответствующую высоте опор воздушных ЛЭП, ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны ЛЭП от крайних проводов при неотклонённом их положении на следующем расстоянии:

• для ВЛ ниже 1кВ – 2 м
  • для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т. д.
  • охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий
• для ВЛ 1 – 20 кВ
  • 10 м
  • 5 м – для линий с самонесущими или изолированными проводами, размещенных в границах населённых пунктов
• для ВЛ 35 кВ
• для ВЛ 110 кВ
• для ВЛ 150-220 кВ
• для ВЛ 300 кВ, 500 кВ, +/- 400 кВ
• для ВЛ 750 кВ, +/- 750 кВ
• для ВЛ 1150 кВ



2. Вдоль подземных кабельных линий электропередачи



• в виде части поверхности участка земли, расположенного под ней участка недр:
  • на глубину, соответствующую глубине прокладки кабельных линий электропередачи
• охранная  зона:
  • ограничена параллельными вертикальными плоскостями, отстоящими по обе стороны ЛЭП от крайних кабелей на расстоянии 1 м
  • при прохождении кабельных линий напряжением до 1 кВ городах:
    • под тротуарами – на 0. 6 м в сторону зданий и сооружений и на 1 м в сторону проезжей части улицы

3. Вдоль подводных кабельных линий электропередачи



• в виде водного пространства от водной поверхности до дна
• охранная зона ограничена вертикальными плоскостями:
  • отстоят по обе стороны линии от крайних кабелей на расстоянии 100 м

4. Вдоль переходов воздушных линий электропередачи через водоемы (реки, каналы, озера и др.)



• в виде воздушного пространства над водной поверхностью водоемов
  • на высоту, соответствующую высоте опор воздушных ЛЭП
• охранная зона ограничена вертикальными плоскостями:
  • отстоят по обе стороны ДЭП от крайних проводов при неотклоненном их положении для судоходных водоемов на расстоянии 100 м
  • для несудоходных водоёмов – на расстоянии, предусмотренном для установления охранных зон вдоль воздушных ЛЭП

5.  Вокруг подстанций



• в виде части поверхности участка земли и воздушного пространства:
  • на высоту, соответствующую высоте наивысшей точки подстанции
• охранная зона ограничена вертикальными плоскостями:
  • отстоят от всех сторон ограждения подстанции по периметру на расстоянии, указанном в подпункте «1», применительно к высшему классу напряжения подстанции





Установление охранных зон



Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее – сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства. Оно должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.

После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учёта), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества. На этом основании  федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учёта недвижимого имущества сведений о границах охранной зоны.

Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.



Примечание



1. Не допускается прохождение ЛЭП по территориям:
   • стадионов
   • учебных учреждений
   • детских учреждений
2. Допускается для ЛЭП (ВЛ) до 20 кВ принимать расстояние не менее 20 м от крайних проводов до границ:
   1. приусадебных земельных участков
   2. индивидуальных домов
   3. коллективных садовых участков
3. Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается
4. Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I – II степени огнестойкости:
   • в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов
   • для ВЛ 330-750 кВ – только над производственными зданиями электрических подстанций



3.

В охранной зоне ЛЭП (ВЛ) запрещается



1. производить:
   • строительство
   • капитальный ремонт
   • снос любых зданий и сооружений
2. проводить всякого рода горные, взрывные, мелиоративные работы
3. производить посадку деревьев, полив сельскохозяйственных культур
4. размещать автозаправочные станции
5. загромождать подъезды и подходы к опорам ВЛ
6. устраивать свалки снега, мусора и грунта
7. складировать корма, удобрения, солому
8. разводить огонь
9. устраивать спортивные площадки, стадионы, остановки транспорта
10. проводить любые мероприятия, связанные с большим скоплением людей

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

Нарушение требований «Правил охраны электрических сетей напряжение свыше 1000 В», если оно вызвало перерыв в обеспечении электроэнергией, может повлечь административную ответственность:

• физические лица наказываются штрафом:
  • в размере от 5 до 10 минимальных размеров оплаты труда
• юридические лица наказываются штрафом:
  • от 100 до 200 МРОТ

Охранная зона ЛЭП: назначение, размеры, нормативные документы

Практически все владельцы земельных участков, через которые проходят провода воздушных высоковольтных линий, задаются вопросом о связанных с этим ограничениях. Мы подготовили информационную подборку, дающую представление о том, что представляет собой охранная зона ЛЭП и ее основные назначения. Помимо этого будут приведены выдержки из нормативных документов, с указанием обременений для пользователей или владельцев участков, расположенных на пути прохождения воздушных и подземных электромагистралей.

Что называется охранной зоной воздушной ЛЭП?

По сути, это условный пространственный коридор, внутри которого расположена ВЛ (воздушная линия). Высота коридора равна длине опоры ЛЭП, а ширина охранной зоны определяется расстоянием от двух вертикальных проекций от внешних проводов (h на рис.1).

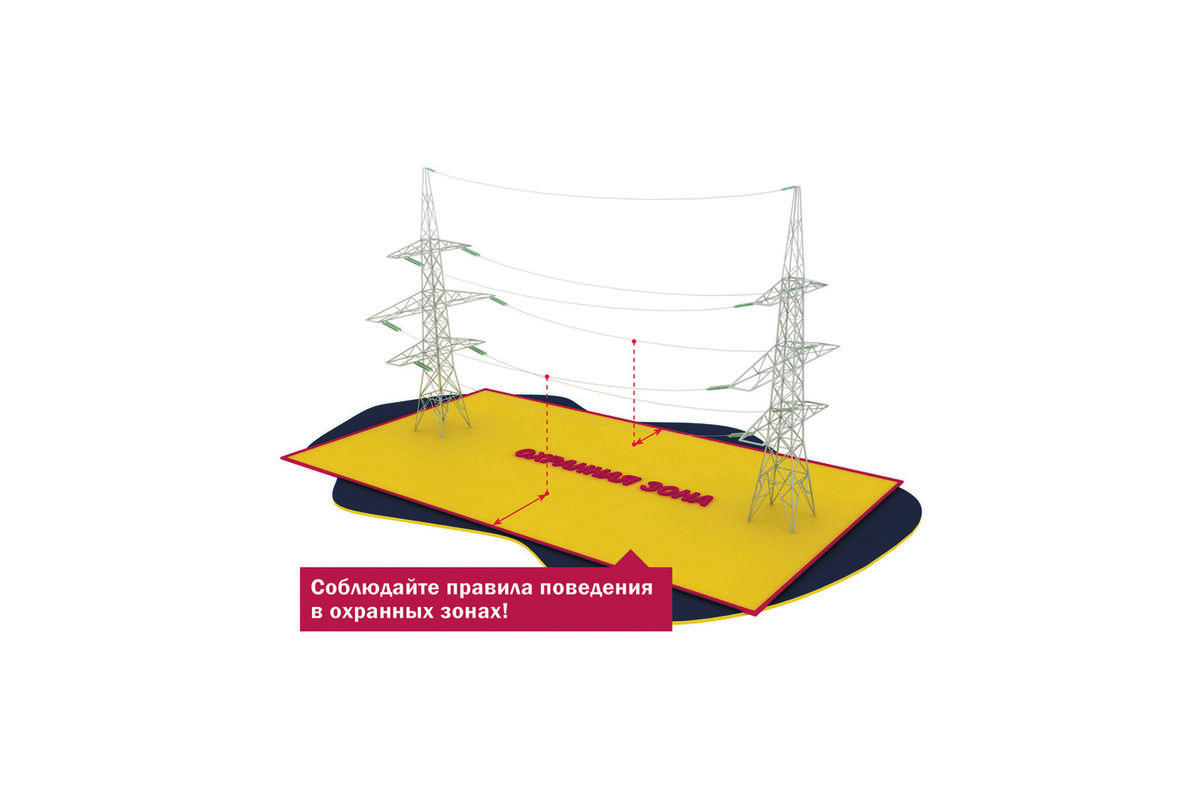

Наглядное представление охранной зоны

Характерно, что ширина зоны ЛЭП, при ее прохождении над водной поверхностью, больше чем на суше. Подробно о размерах охранных зон будет рассказано в разделе об их границах установления.

Подобные санитарно-защитные зоны предусматриваются и для других электросетевых объектов, например, электрических подстанций и подземных КЛЭ (кабельные линии электропередач).

Охранная зона КЛЭ

Обозначения:

• H – Глубина залегания подземной электромагистрали.
• L – Расстояние от электромагстрали до края зоны отчуждения.

Назначение охранных зон ЛЭП

Основная задача введения подобных ограничений предотвратить прямые и косвенные факторы негативного воздействия электрического тока на человеческий организм. К первым относятся поражения электротоком при непосредственном контакте с проводом ВЛ или от шагового напряжения. При обрыве провода вероятность таких последствий довольно велика, поэтому для электромагистралей устанавливается зона отчуждения определенных размеров.

Под косвенными факторами подразумевается пагубные воздействия электрополя высокой напряженности. Еще в прошлом веке была установлена причастность электромагнитных излучений к развитию различных патологий в человеческом организме. У тех, кто проживает в зоне отчуждения ЛЭП, более подвержен риску развития дисфункций ЦНС, сердечнососудистых патологий, нарушений нейрогормональной регуляции и т. д.

По мере удаления от электромагистралей интенсивность электрополей в охранной зоне снижается, соответственно, уменьшается и их негативное воздействие.

Диаграмма распространения электромагнитных излучений возле опоры ЛЭП с напряжением 330-500 кВ

Классификация охраняемых территорий с ЛЭП

Для электросетевого хозяйства принята следующая классификация охранных коридоров:

• Отчуждение территории вдоль ВЛ, проложенных по суше. Принцип разграничения был рассмотрен выше (см. рис. 1).
• Территории вдоль подземных КЛЭ (см. рис. 2).
• Отчуждение пространства возле подводных КЛЭ. Коридор ограничивается вертикальными плоскостями, условно расположенных на расстоянии 100,0 м по обе стороны кабеля, поверхность воды считается верхней границей.
• Охранные коридоры при пресечении ЛЭП водного пространства. В данном случае ширина коридора зависит от того, является ли судоходным участок водной поверхности, если да, то расстояние от внешнего кабеля до границы – 100,0 м. В противном случае ширина рассчитывается как для суши.
• Радиус охранной зоны трансформаторных подстанций. Защитный радиус устанавливается исходя из принадлежности к определенному классу напряжения, потолком считается высшая точка объекта сетевого хозяйства.

Санитарные нормы и правила деятельности и нахождения человека в зоне ЛЭП

Согласно правилам СНиП, установлена определенная зависимость между классом напряженности линий электропередач и размером охранной зоны вокруг ЛЭП. Помимо этого санитарными правилами четко указывается какое расстояние считается допустимым между ЛЭП и жилыми зданиями или другими хозяйственными объектами.

Безопасные расстояния устанавливаются в соответствии с мощностью ЛЭП, согласно санитарным нормам допустимый уровень напряженности не должен превышать 1,0 кВ/м. Ниже приведена таблица, с действующими нормами. Наглядно зависимость зоны отчуждения от мощности ВЛ показана на рисунке.

Безопасное расстояние от ЛЭП, в зависимости от класса напряженности

Помимо санитарных норм необходимо учитывать требования ПУЭ, имеет смысл рассмотреть их детально.

Требования ПУЭ

В 7-й редакции (р. 2 гл. 2.5) указаны следующие нормы:

• Если ВЛ 0,4 кВ – 1 кВ располагается параллельно газопроводу, то расстояние между ними должно превышать высоту электроопоры. В тех случаях, когда магистрали пересекаются, над газопроводом устанавливается незаземленный защитный навес (экран), предохраняющий трубопровод в случае обрыва ЛЭП. Ширина экрана должна выступать за проекцию внешней магистрали ЛЭП на дистанцию, зависящую от класса напряженности:
• Для ВЛ 20,0 кВ — 3,0 метра.
• ВЛ 35,0 кВ – 110,0 кВ – 4,0 м.
• 150,0 кВ – 4,50 м.
• 220,0 кВ – 5,0 м.
• 330,0 кВ – 6,0 м.
• 500 кВ – 6,50 м.
• Поскольку допускается прохождение ЛЭП над некоторыми видами нежилых зданий (цеха, склады и т.д.), расстояние между ними и внешними воздушными линиями считаются безопасными в следующих случаях:
• 20,0 кВ – не менее 2-х метров.
• 35,0-110,0 кВ – от 4-х м.
• 150,0 кВ > 5,0 м.
• 220,0 кВ и более – 6,0 м.

При этом существуют ограничения, согласно которым в зонах отчуждения запрещается строительство школ, детских садов, спортивных площадок, а также других объектов с массовым пребыванием людей.

• ЛЭП запрещается проводить над жилыми объектами, единственное исключение — линии ввода.
• Между ЛЭП и расположенной параллельно дорогой допустимо расстояние не менее Х+5 м, где Х – высота электроопоры. В тех случаях, когда линии пересекают автодорогу, относящуюся к 1-й категории, требуется установка анкерных опор.
• Если электромагистрали проходят рядом с технологическими объектами, где хранятся или используются взрывоопасные или пожароопасные вещества (например, АЗС), то допустимое расстояние определено полуторной высотой электроопоры.
• Высота ЛЭП от земли определяется классом напряженности последней и типом местности, допустимые расстояния приведены ниже.

Допустимые расстояния от проводов до земли

Обратим внимание, что в населенных пунктах, увеличено допустимое расстояние от проводов до земли. Подробную информацию об этом можно найти в ПУЭ последней редакции.

Какая деятельность запрещена?

В зоне отчуждения недопустимо производить действия способные нарушить безопасное функционирование сетевого хозяйства и стать причиной создания нештатных ситуаций различных степеней сложности. К таковым действиям относится:

• Забрасывание на ВЛ посторонних предметов, а также их размещение на столбах и опорах электрических сетей.
• Возводить строения, перекрывающие доступ к подстанциям, опорам или другим электросетевым объектам или же загромождать различными предметами пути прохода и подъезда.
• Запускать летучие змеи, дроны или другие летательные аппараты.
• Входить внутрь огражденной зоны и зданий электросетевого хозяйства (трансформаторные или распределительные подстанции и т.д.).
• Разводить костры в охранных зонах ВЛ, подземных КЛЭ или других объектов элетрохозяйства. КЗ на землю из-за разведенного под ЛЭП костра.
• Организовывать мусорные полигоны или свалки в зонах отчуждения, сливать ГСМ или едкие вещества, сбрасывать высокотонажный груз.
• Использовать трал или производить сброс якоря рядом сподводным ЭЛК.
• Проход водного транспорта с палубной надстройкой или другим механизмом выше допустимого размера и т.д.

Запрещено устраивать свалку в охранной зоне ЛЭП

Получение разрешения на проведения работ

Приведем перечень работ, для которых необходимо получить письменное разрешение на допустимость их выполнения в коридоре безопасности:

• Проведение любых строительных работ.
• Изменение ландшафта , затопление, мелиорация участка или другие террапреобразования.
• Валка леса, вырубка кустарников или отдельных деревьев, в том числе и фруктовых, а также их посадка.
• Проведение земляных работ на глубину, превышающую 30 см или 45 см на вспахиваемой почве (возле подземных КЛЭ).
• Углубление дна водоемов и ловля рыбы, в том числе и промышленная (в охранной зоне подводной КЛЭ).
• Прохождение водного транспорта, если между проводами электролиний и судном (в самой высокой точке) расстояние менее допустимой нормы. При этом в расчет необходимо принимать загруженность судна, также текущий уровень воды.
• Проезд автотранспорта и спецтранспорта или провоз габаритного груза под ВЛ, если расстояние от дорожного полотна до высшей точки транспортного средства выходит за установленные пределы (как правило, это 4,50 м).

При высоте транспорта более 4,5 м проезд под ЛЭП должен быть согласован

Порядок установления границ и размера охраняемой зоны ЛЭП

В нормативных документах указывается, что устанавливаться охранные зоны должны на всех электросетевых объектах в соответствии с текущими правилами безопасности.

Согласование границ коридоров безопасности производится электрокомпанией, в чьей собственности находятся электросетевые объекты. Контроль над этой процедурой возложен на местные органы управления, занимающиеся энергетикой. Поданные заявки на установку зон отчуждения рассматриваются на протяжении не более 15-ти рабочих дней, после чего составляется соответствующий акт.

По завершении описанной выше процедуры подается заявление в федеральную структуру, отвечающую за ведение кадастра. После рассмотрения заявки сведения об таких охранных коридорах вносятся в кадастр, после чего установление считается состоявшимся.

Ограничения.

Участки, через которые проходят ЛЭП не подлежат изъятию, но на их использование накладывается ряд обременений, необходимых для обеспечения безопасной работы энергосистем. К таковым ограничениям использования относится строительство объектов, производство определенных работ и другие действия, предусмотренные Правилами.

Владельцы или собственники таких участков вправе их продавать или сдавать в аренду.

Наличие обременений обязательно должно быть внесено в документы, подтверждающие право собственности. В качестве такового может выступать кадастровый паспорт или другой документ подтверждающий право собственности.

Основным ограничением в данном случае является запрет на возведение жилья. При получении соответствующего разрешения можно строить под ЛЭП хозяйственные объекты. Нарушение требований обременения влечет за собой административную ответственность в виде наложения штрафов, в установленных Законом размерах. Для физлиц это сумма соответствует 5-10 размерам минимальной зарплаты. Юридическим лицам придется заплатить штраф в размере 100-200 минимальных зарплатных ставок.

Охранная зона ВЛ-35-1150кВ

По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛ-35-1150кВ:
15м — Воздушная линия, выполненная неизолированным проводником ВЛ-35кВ;
20м — Воздушная линия, выполненная неизолированным проводником ВЛ-110кВ;
25м — Воздушная линия, выполненная неизолированным проводником ВЛ-150(220)кВ;
30м — Воздушная линия, выполненная неизолированным проводником ВЛ-300кВ; ВЛ-500кВ; ВЛ-(+/-400)кВ;
40м — Воздушная линия, выполненная неизолированным проводником ВЛ-750кВ; ВЛ-(+/-750)кВ;
55м — Воздушная линия, выполненная неизолированным проводником ВЛ-1150кВ.

Охранные зоны устанавливаются вдоль воздушных линий электропередачи — в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)

Рисунок №1
В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье] Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280×210 мм.
На информационном знаке размещаются слова «Охранная зона линии электропередачи» (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290×300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота — по биссектрисе угла между осями участков линии).
Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.

2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.

Статьи по теме:
Охранная зона ВЛ-0,4кВ, ВЛИ-0,4кВ
Охранная зона трансформаторной подстанции
Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ
Охранная зона ВЛ-6(10)кВ, ВЛЗ-6(10)кВ
Постановление Правительства РФ от 24 февраля 2009 г. № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон»


10 кВ, 110 кВ, 0,4 кВ, 35 кВ, 6 кВ, сколько метров в каждую сторону, строительство ВЛ в рекреационной местности по ПУЭ

При строительстве линий электропередачи всегда обеспечивается охранная зона ЛЭП. Таковая регламентируется специальными правилами. Если не соблюдать санитарную зону ЛЭП, возникнут риски для здоровья и жизни людей. И не только. Вот почему важно знать нормы охранной зоны линий электропередачи до сантиметра, а также причины установления таковых.

ЛЭП по нормам ПУЭ

Удаленность защитной зоны линии электропередачи

Ее отступ в каждую сторону зависит от номинального класса напряжения (проектного). Например, охранная зона ЛЭП 10 кВ составляет 10 метров (за некоторыми исключениями).

Линии электропередачи

Данное расстояние определяется стандартом, принятым на основании исследований особенностей того или иного напряжения. Эта дистанция отмеряется в каждую сторону от линии. Получается, что такая зона ЛЭП выражена тоже в виде линии, но охватывающей и сами сооружения, и немного территории рядом.

В таблице ниже представлены установленные по документам расстояния в каждую сторону от электролиний для различных классов напряжения. Эти правила насчет зоны ЛЭП соответствуют СНиП, СанПиН и ПУЭ и обязательны к соблюдению. Так что прежде чем затевать вблизи от нее какую-либо стройку, важно удостовериться, что это не противоречит законодательству.

Класс напряжения	Расстояние
До 1 кВ	2 м
От 1 до 20 кВ	10 м
35 кВ	15 м
110 кВ	20 м
150 кВ, 160 кВ, 220 кВ	25 м
От 300 до 500 кВ	30 м
750 кВ	40 м
1150 кВ	55 м

Важно учесть, что если линия относится к классу напряжения 1 кВ, 10 кВ или 20 киловольт, на то, сколько метров в каждую сторону требуется отступить, влияет тип линии и где таковая размещена.

Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов.

Однако этот аспект относится только к данному классу напряжения. Например, если это 6 кВ или 10 кВ. Охранная зона ЛЭП 110 кВ не имеет никаких исключений и соблюдается одинаково вне зависимости от каких-то внешних факторов. Даже охранная зона при уровне напряжения 35 кВ.

Схема охранных территорий различных линий

Дистанция регулируется также санитарными правилами и нормами (СанПиН).

Касаются они и ЛЭП в 110 кВ, и в 1 киловольт. Согласно СанПиН рабочему может разрешаться нахождение в охранной зоне, если присутствует допуск. Правила особо не изменились с 2016 года.

Важно соблюдать любые охранные зоны линий электропередач. Это необходимая безопасность. Даже если это охранная зона ЛЭП 35 кВ или того меньше.

Иначе возможен не только штраф, но и более серьезные последствия. Ведь ограничение доступа к зоне ЛЭП иногда влечет трагические события.

Электролинии

Ориентировочно определить класс напряжения возможно даже на картинке, фото или видео, по количеству изоляторов на гирлянде:

1. 10 киловольт – 1.
2. 35 киловольт – 3–5.
3. 110 киловольт – 6, 7, 8.
4. 220 киловольт – 10–15.

Но в идеале, конечно, лучше так не делать. Важно выяснить из документации, каков точно класс напряжения ЛЭП. От этого будет зависеть разрешенное расстояние до тех или иных объектов, то есть охранная зона электролиний. И тогда никто не сможет придраться в случае чего.

Кстати, если изоляторы маленькие, значит, вполне возможно, тут действует охранная зона ВЛ 0.4 кВ. ВЛ – означает «воздушная линия». Также возможно определить, что это за тип ЛЭП и какая тут охранная зона, по опорам.

Для 4–6–10 (ВЛ-4 (4 кВ), ВЛ-6 (6 кВ), ВЛ-10 (10 кВ)) ограничения более жесткие, чем для 0.4 и 0.6 кВ. Но и для самых слабых линий всегда присутствует охранная зона. Ведь даже в этих ЛЭП напряжение очень высоко, и для человека оно может стать смертельным. Также присутствует некоторый риск возгорания различных объектов при аварии.

Безопасное расстояние до проводов ЛЭП

Важно понимать, что защитная зона ЛЭП четко регламентирована. Да, возможно часто встретить случаи, когда она не соблюдается грубейшим образом. Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей.

Незаконные постройки около линий могут в итоге быть снесены, причем срочно. Например, если требуется доступ к зоне ЛЭП для устранения аварии.

А если возникнут какие-то критические последствия, то ответственность может в итоге быть уже не административной, а уголовной. Например, если будет нанесен материальный ущерб на крупную сумму, либо же ущерб здоровью или летальный исход.

Деятельность человека в охранной зоне

Есть несколько запрещенных действий на такой территории. В России нередко нарушаются эти правила, что влечет ответственность. Важно знать все запреты, чтобы ничего не нарушить при той или иной деятельности.

Охранная территория ВЛ

Вот что запрещено в охранной зоне:

• размещение строений, сооружений под ЛЭП;
• сам процесс стройки;
• проведение мероприятий около ЛЭП;
• прохождение судов, проезд наземного транспорта;
• нахождение человека или группы людей;
• забрасывание предметов на линии;
• подъем на опору ЛЭП;
• организация склада.

Отдельно важно сказать о том, что рядом с высоковольтными линиями, например выше 1000 вольт, запрещено складировать горюче-смазочные материалы. Иначе велик риск возгорания в силу высокого напряжения.

Линии на опорах

Где-то последнее вообще достигает 10000 вольт.

И потушить такие пожары, во-первых, не получится быстро, во-вторых, обойдется дорого. Мощность, измеряемая в кВт, конечно, тоже влияет на ситуацию, но нормы пишут, руководствуясь напряжением. Они все равно прямо пропорциональны.

Допускается проводить только разрешенные работы. Иногда позволяется строить что-то, но, опять же, требуется письменное разрешение. В противном случае постройки будут считаться незаконными. Какой бы безвредной ни казалась постройка или склад, будучи неразрешенными, они препятствуют обслуживанию линий электропередачи.

Такая территория регулируется «Правилами установления охранных зон объектов электросетевого хозяйства», утвержденными постановлением правительства России под номером 160 от 24. 02.2009.

На заметку

Его пунктами устанавливаются расстояния от линий электропередачи, на которые распространяется такая зона. А также рассказывается и о том, как устанавливаются границы.

Однако присутствуют и дополнительные причины:

• сохранение самих ЛЭП в безопасности;
• сохранение свободного доступа к сооружениям;
• предотвращение пожара.

Эти причины ограничений оправданны. И потому действующие ныне правила не будут отменены, и нормы об охранных зонах вряд ли изменятся в меньшую сторону. Впрочем, вряд ли стандарты изменятся и в другую сторону.

Опоры ЛЭП в населенном пункте

Если охранная зона нарушается, приходится сносить незаконно возведенные постройки. И не важно, что это: автомойка или радиовышка. Для охраны электроустановки и безопасности людей сооружение требуется снести. К тому же опасно проводить ремонтные работы в стесненных условиях.

Вот почему, перед тем как что-то предпринимать, важно получить разрешение в Ростехнадзоре и, возможно, оформить сервитут на конкретном участке земли (совместное пользование земельным участком).

Тогда все будет по закону. Требуется внимательно составлять границы при оформлении сервитута. При этом следует убедиться, что никто не допустил ошибки.

Оформлять сервитут возможно, если расположение ЛЭП рядом с частным сектором и в охранной зоне удобно проложить дорогу. Жители таким способом получают права проезжать по этой территории.

Опоры воздушных линий

Но такая практика не допускается в отношении постоянных построек, в том числе и средств для связи. Максимум – для небольшой дороги с редким движением. Ведь это не будет мешать доступу к электроустановке.

Сервитут оформляется обычно с садоводческим огородническим некоммерческим товариществом (СНТ). И он не должен противоречить правилам технической эксплуатации электроустановок потребителей (ПТЭЭП). Иначе будет ответственность в соответствии с КоАП РФ. В лучшем случае.

Если хочется построить что-то на такой территории, важно понимать, что даже если получить разрешение, на объект в итоге, возможно, наложат обременение. А это значит, что не получится потом при желании быстро его снести или видоизменить. Опять все придется согласовывать.

Схема с размерами охранных территорий ЛЭП

Налагаются ограничения и на разработку природных недр. Если это будет нарушено, понесет ответственность и подрядчик, и тот, кто его нанял. Так что перед тем как взяться даже за юридическую сторону вопроса, важно все обсудить с консультантом. При постройке в зоне ЛЭП учитывается все: сколько будет объектов рядом, каковы будут габариты таковых, как планируется размещать.

Также в защитной зоне требует согласования спил и рубка деревьев. В том числе – промышленная вырубка леса. Ведь поддержание должного качества грунта придает устойчивости опорам электропередачи.

А без тех же растений почва ухудшится. Если все-таки требуется вырубить часть деревьев, то это целое мероприятие. Берутся образцы грунта до и после, проверяются на соответствие нормам ГОСТа. Если все в порядке, заново ничего не садят.

Отступы от проводов воздушных линий по ПУЭ

Также всегда будет запрещаться и высаживание деревьев без согласования. Во-первых, это временное ограничение доступа тем же инвентарем для посадки.

А во-вторых, корни будут проникать в грунт, и в итоге неизвестно, как это повлияет на устойчивость электроустановки. Да и некоторые деревья могут вырасти на опасную высоту. Так что запреты здесь не менее серьезные, чем при производстве земляных и подземных работ.

Безопасность и вред для здоровья

Линии электропередачи воздействуют на здоровье человека, который находится слишком близко к ним. И воздействие ЛЭП негативно. К тому же находиться слишком близко к линиям электропередачи опасно для жизни. Например, если оборвется провод ЛЭП, высок риск, что он убьет стоящего рядом человека.

Зоны ВЛ согласно ПУЭ и СанПиН

Накопилось немало информации о том, что для человека вредно находиться слишком близко к таким линиям электропередачи. Пока что до конца не изучено воздействие, которое оказывается на организм в зоне ЛЭП, а иногда и за пределами таковой.

Но в том, что оно есть, сомнений уже нет.

Что до химических выделений, то от самих линий таковых нет. Однако если много киловольт, а рядом расположены какие-то пластиковые материалы, они могут начать выделять вещества. Не всегда, в зависимости от химического состава и уровня нагревания воздуха вокруг высоковольтных линий.

Конечно, присутствует и прямая угроза в зоне ЛЭП. Если какой-то кабель оборвется, это, возможно, приведет к летальному исходу для человека или пожару. И последний не так-то просто потушить, особенно если рядом с линиями электропередачи множество незаконных помещений вроде гаражей, которые не успели снести.

Опора ЛЭП около города

Тонкости

Рабочие, что несут вахту около ЛЭП, должны быть в защитной спецодежде. Таковая подразумевает диэлектрические материалы, в том числе и для перчаток.

Глаза должны защищать очки. С учетом того, что это высокая конструкция, на голове обязательна строительная каска. Такие меры обязательны, даже если ничего не собираются строить рядом, а просто ведут профилактический осмотр сооружений ЛЭП.

Конечно, наибольшей опасности подвергаются те, кому довелось пролагать линии. Тут сразу видно появление дополнительных факторов риска, что доказывает практика. Это не просто нахождение в зоне ЛЭП.

Схема подключения дома согласно ПУЭ и СНиП (СП)

Нужно проложить СИП (самонесущий изолированный провод), иногда протянуть таковые через канал, установить знаки. Появляется множество рисков в том числе для зрения.

Но, пожалуй, все-таки больше всего проблем возникает уже при электропередаче, когда все возведено и работает. Ведь жильцы загородных домов и населенных пунктов начинают забывать об опасности, которую таят такие линии электропередачи.

Немало проблем в рекреационных зонах. На участках рядом с торговыми центрами такого нет, потому что предприниматели заинтересованы в соблюдении правил. Для них и размеры штрафов больше, да и проблем с судебными разбирательствами тоже больше. Проще соблюсти правила и не доводить до суда.

Воздушные линии

Чтобы снижать риски, и разработаны нормы СНиП, ПУЭ (правила устройства электроустановок) и другие нормативы. Большинство из определений, обозначений и правил разработано профильными учреждениями. Но кое-что сделано и, к примеру, в ЦАГИ.

Так что, прежде чем вести строительство на такой территории, важно прочесть оригинальные документы, действующие в последнем издании, а не Википедию. Иначе вполне законно будет вызван наряд полиции. Это, конечно, уже край, и неминуемо последует ответственность.

Правила нахождения в охранных зонах ЛЭП

Лицам без разрешения нельзя находиться рядом с кабельной электроустановкой. Это касается и строительных бригад, и просто прохожих. Только в случае проведения согласованных работ дается разрешение на нахождение в зоне ЛЭП. Но только на время проведения запланированных мероприятий.

Чертеж электролиний

Перед тем как выдать разрешения, учитывается типовая технологическая карта (ТТК) ЛЭП, а также проект производства работ (ППР). Изучают чертежи. Лишь после этого решается, будет ли дано разрешение. Таков порядок согласно закону.

Кто-то будет называть это бюрократией. Но, по сути, такие условия – необходимость. По крайней мере, благодаря этому по закону не получится построить обычный гараж в такой зоне ЛЭП. И не придется ничего экстренно убирать. И это благо для общества.

Основные требования

Во-первых, должна быть очевидна цель пребывания около ЛЭП. Во-вторых, на достижение этой цели должно быть получено разрешение. В-третьих, каждый, будь то рабочий, инспектор или иное лицо, должен перед началом работ пройти инструкцию по безопасности нахождения рядом с ЛЭП.

Днем

Правила действуют в любой точке страны.

И в Московской области, и в Тюменской. Труд, связанный с работами в зонах ЛЭП, принципиально не отличается. Впрочем, природные условия вокруг охранной зоны разные, и где-то это влияет еще и на судоходное дело. Например, нельзя бросать якорь в этой зоне.

Работа крана в охранной зоне ЛЭП

Грузоподъемная техника всегда требует острожного обращения. Особенно в зоне ЛЭП. Иначе риску подвергнутся все, кто находится вокруг. Ниже в таблице представлены нормы расстояния до токоведущих частей и их проекций, которые важно соблюдать при работе стреловым краном в охранной зоне.

Класс напряжения	Дистанция от временных ограждений, людей, инструментов, м	Дистанция непосредственно от любой части крана (и в транспортном, и в рабочем состоянии), м
До 1 кВ	0,6	1,5
От 1 до 20 кВ	0,6	2
До 35 кВ	0,6	2
До 110 кВ	1	3
150 кВ	1,5	4
До 220 кВ	2	4
330 кВ	2,5	5
До 400 кВ	3,5	5
От 400 до 500 и 750 кВ	5	9
1150 кВ	8	11

Как видно из таблицы, расстояние до автокрана должно быть несколько больше. Это и понятно, ведь в противном случае работа фактически была бы невозможна. Данные правила распространяются на все типы грузоподъемной техники.

Перед тем как подъехать на таком средстве в зону ЛЭП, важно убедиться, что качество дороги достаточно хорошее и не случится аварии, в ходе которой указанное расстояние будет нарушено. Важно убедиться и в том, хватает ли ширины полотна. Это же касается и любого другого транспорта, спецтехники, включая экскаваторы.

Правила работы крана

Следует учесть

Под охранной зоной, согласно СНиП (СП), в отношении линий электропередачи подразумевают расстояние от крайних проводов до условной вертикальной плоскости в каждую сторону. Что до территории непосредственно под линиями, то она, конечно же, также входит в охранную зону. Это призвано уменьшать риски.

Высоковольтные линии

Учитывается, что это за тип ЛЭП. На основании этого определяется, сколько метров будет охранная зона. Для низковольтных линий (вроде 0.4 кВ) хватит и пары метров, тогда как для высоковольтных требуется несколько десятков.

Определять, сколько метров будет зона ЛЭП, имеет право лишь инженер-энергетик, подтвердивший квалификацию, в том числе в области физики. Он должен идеально разбираться в устройстве установки.

В зоне не должно быть жилых домов, общественных зданий, деревьев. Это запрещается нормативными актами СНиП (СП). В случае нарушения, согласно административному кодексу, будет выполнено оформление штрафа.

В деревне

Сами электроустановки типовые, соответствуют стройгенплану. Последний не должен противоречить СНиП. Если в конкретных условиях инженер решил, что лучше подойдет иной вариант, требуется согласовывать это. Данные меры необходимы для того, чтобы избежать в дальнейшем сноса.

Правила СНиП действуют вне зависимости от того, что это за территория. В том числе и в рекреационной зоне. Так что там точно так же нельзя проводить мероприятия рядом с линиями электропередачи.

И для исключений из правил нет оснований.

В заключение важно отметить, что в районе ЛЭП всегда устанавливают охранную зону в соответствии с нормативами федерального законодательства. И в ней всегда будут запрещать что-либо делать без согласования.

Подача электричества в город

Вряд ли в ближайшее время будут изменения. В противном случае возникнут претензии. И не без оснований, ведь линии электропередачи – опасное сооружение, требующее особо осторожного подхода.

Садоводы нарушают правила поведения в охранных зонах ЛЭП

Садоводы, по чьим земельным участкам проходят воздушные линии электропередачи, не всегда соблюдают требования к ведению хозяйственной деятельности в охранных зонах. Между тем, данные требования регламентированы Правительством Российской Федерации, поскольку призваны не допустить поражения людей электрическим током.

Основные нарушения — это строительство домов и хозяйственных построек в недопустимой близости от воздушной линии, а также складирование сена или строительных материалов под проводами. Выявив такие случаи, энергетики выносят хозяевам предписание устранить нарушение.

В преддверии дачного сезона, СУЭНКО напоминает гражданам о необходимости знать и соблюдать правила ведения хозяйственной деятельности рядом с энергообъектами (Постановление Правительства РФ от 24.02.2009 № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон»).

Отметим, что данные правила безопасности касаются не только владельцев земельных участков, их должны знать все, чтобы избежать поражения током по неосторожности. В стране известны случаи, когда смертельные удары током получали рыбаки, идущие под воздушной линией с удочкой на плече. Не менее опасно забраться, например, на гору щебня, насыпанную под высоковольтной линией.

Охранная зона линий электропередачи – это зона, расположенная по обе стороны ЛЭП, в виде участка земли, водного пространства, включающая в себя также воздушное пространство над данным участком. Охранная зона для ВЛ напряжением до 20 кВ составляет 10 метров от крайних проводов по обе стороны линии; ВЛ 35кВ – 15 метров, ВЛ 110 кВ – 20 метров.

Любую хозяйственную деятельности в границах таких зон необходимо согласовывать с энергокомпанией! Здесь нельзя разводить огонь, устраивать свалки, склады, запускать летательные аппараты. Высота деревьев и кустарников не должна превышать 4 метров, а высота водной струи при поливе – 3 метр.

Санитарно-защитные зоны ЛЭП — Малахов В.А.

Александра

г.п. Сиверский в ЛО по жилой улице Фрунзе принято решение вести ЛЭП 10000 В (10 кВ). Улица старая, дома расположены 3-4 м от заборов и соответственно в 4-5 от дороги, на участках, находящихся в частной собственности, клеймят деревья под вырубку. Концов найти не можем, администрация дала добро на ведение ЛЭП в населенном пункте без указания определенной улицы. В 100 м от нашей улицы лес, но там не тянут ЛЭП. Провода пойдут 3-10 м от жилых домов и коттеджей, бань, гаражей. Нас заставят снести наши строения? Что нам делать, куда бежать? У электриков все согласования и разрешения уже на руках, все получено втихую, никто из жителей ничего даже не подозревал. Пока жители перекрывают улицу своими машинами, но силы явно неравные. Что мы можем предпринять и законны ли действия энегрокомпании?

Первое – обратимся к нормативными документам:
ППБ 01-03 «Правила пожарной безопасности в Российской Федерации» пункт 59 «Не допускается прокладка и эксплуатация воздушных линий электропередачи (в том числе временных и проложенных кабелем) над горючими кровлями, навесами, а также открытыми складами (штабелями, скирдами и др.) горючих веществ, материалов и изделий.»
Пока требование этого пункта не нарушено.
В ППБ 01-03 имеется пункт 57 «Проектирование, монтаж, эксплуатацию электрических сетей, электроустановок и электротехнических изделий, а также контроль за их техническим состоянием необходимо осуществлять в соответствии с требованиями нормативных документов по электроэнергетике.»

Однако, Директор Департамента надзорной деятельности генерал-лейтенант внутренней службы Ю.И.Дешевых Письмом от 2 июня 2011 г. N 19-3-1-2086 «О Применении ПТЭЭП, ПУЭ, СНИП» сообщает, что статьей 15 Федерального закона «О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля» от 26.12.2008 N 294-ФЗ установлено, что ОНД (ГПН) не вправе проверять выполнение требований, если такие требования не относятся к полномочиям органа государственного контроля (надзора), от имени которого действуют эти должностные лица. Пунктом 1.2.11 ПТЭЭП установлено, что государственный надзор за соблюдением требований настоящих Правил осуществляется органами государственного энергетического надзора.
В связи с изложенным, должностные лица ГПН не имеют полномочий решить Вашу ситуацию. Суть Вашего вопроса находится также вне моей компетенции. Всё же поинтересуемся, что такое «охранная зона ЛЭП».
Для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи (санитарные правила СанПиН 2971-84 «Защита населения от воздействия электрического поля, промышленной частоты»).

Для воздушных высоковольтных линий электропередачи (ВЛ) устанавливаются санитарно-защитные зоны по обе стороны от проекции на землю крайних проводов. Эти зоны определяют минимальные расстояния до ближайших жилых, производственных и непроизводственных зданий и сооружений:

2 метра – для  ВЛ ниже 1кВ,
10 метров – для  ВЛ 1- 20кВ,
15 метров – для ВЛ 35 кВ,
20 метров – для ВЛ 110 кВ,
25 метров –  для ВЛ 150-220 кВ,
30 метров – для ВЛ  330кВ, 400 кВ, 500кВ,
40 метров – для ВЛ 750кВ,
55 метров – для ВЛ 1150кВ,
100 метров – для ВЛ через водоёмы (реки, каналы, озёра и др.).

Примечание:
– Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений.
– Допускается  для ЛЭП (ВЛ) до 20 кВ  принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 метров.

Так же можно обратиться к ПУЭ (Седьмое издание):
2.5.217. Расстояния по горизонтали от крайних проводов вновь сооружаемых ВЛ при неотклоненном их положении до границ земельных участков жилых и общественных зданий, до детских игровых площадок, площадок отдыха и занятий физкультурой, хозяйственных площадок или до ближайших выступающих частей жилых и общественных зданий при отсутствии земельных участков со стороны прохождения ВЛ, а также до границ приусадебных земельных участков индивидуальных домов и коллективных садовых участков должно быть не менее расстояний для охранных зон ВЛ соответствующих напряжений.
Допускается принимать для ВЛ до 20 кВ расстояние по горизонтали от крайних проводов ВЛ при наибольшем их отклонении до границ приусадебных земельных участков индивидуальных домов и коллективных садовых участков не менее 2 м.

Пытаясь подитожить, мы видим два понятия «санитарно-защитные зоны» и «охраненные зоны».
Один документ защищает население от действия электромагнитного поля, а другой защищает линии электропередач от посягательств зоофауны и человеческого фактора.
Как разобраться в этой высшей математике? Какое должно быть расстояние до ограждений земельных участков и строений — 20 метров или 2 метра?
Лично я так думаю: Если встать на защиту человека, то 20 метров. Всё же человек дороже чем Любая ЛЭП.

Второе. Ваше письмо я направил на электронную почту официальных сайтов администрации вашего поселкового совета и администрации Гатчины.

Третье. Не останавливайтесь, обращайтесь за помощью и разъяснениями в государственные инстанции вплоть до прокуратуры.



Валерий, спасибо Вам большое!

Пока застройщики тихушничают, работы не ведутся.

А что касается наших обращений, то деревенские люди говорят: «вовсюда» — так вот вовсюда мы их и разослали. Помогло бы.

В любом случае — еще раз спасибо.

С уважением,
Александра Сорокина

Безопасность линий электропередач — Международная ассоциация вывесок

Перед сборкой или разборкой крана работодатель должен определить, может ли он подойти на расстояние менее 20 футов от линии электропередачи (до 350 кВ). В таком случае работодатель должен выполнить одно из следующих действий:

(a) Подтвердите в энергетической компании, что линия обесточена и явно заземлена на рабочем месте.
(b) Убедитесь, что никакая часть не находится ближе 20 футов от линии электропередачи.
(c) Следуйте , Таблица A , в которой указаны минимальные зазоры в зависимости от напряжения.

ТАБЛИЦА A: Минимальные зазоры в зависимости от напряжения

Напряжение (кВ)	Минимальное безопасное расстояние (футы)
до 50 кВ	10 футов
> от 50 до 200 кВ	15 футов
> от 200 до 350 кВ	20 футов
> от 350 до 500 кВ	25 футов *
> от 500 до 750 кВ	35 футов *
> от 750 до 1000 кВ	45 футов *
> 1000 кВ	Определяет коммунальное предприятие / собственник
* По данным 1926 г.1409, для линий электропередач от 350 до 1000 кВ предполагается, что минимальное расстояние составляет 50 футов. Более 1000 кВ должны установить коммунальное предприятие / владелец или зарегистрированный инженер.

Краны нельзя собирать / разбирать ниже линии электропередачи или в пределах зазоров Таблица A от линии электропередачи. Если используется Таблица A , владелец / коммунальное предприятие должно предоставить напряжение линии электропередачи работодателю в течение двух дней с момента запроса.

Линии электропередач должны считаться находящимися под напряжением до тех пор, пока не будет подтверждено, что они обесточены и явно заземлены.Предупреждения об опасности поражения электрическим током должны быть размещены на видном месте в кабине крана и снаружи кабины на виду у оператора (за исключением мостовых козловых и башенных кранов).

Рабочие зоны должны быть разграничены на 360 градусов вокруг оборудования для предотвращения посягательств в пределах 20 футов от линии электропередачи. Если линия не обесточена, перед началом работ необходимо также провести встречу с экипажем для проверки расположения линий и процедур для предотвращения посягательств. Для предотвращения посягательства необходимо принять меры, аналогичные тем, которые требуются при сборке / разборке, но в этом случае также возможна изоляционная перемычка между линией нагрузки и нагрузкой.

Операторы и члены экипажа должны быть обучены:

• О процедурах, которым необходимо следовать в случае контакта с линией электропередачи
• Предположить, что линии электропередач находятся под напряжением до тех пор, пока не будет подтверждено и явно заземлено
• Предположить, что линии электропередач не изолированы, пока иное не подтверждено владельцем или квалифицированным лицом
• О пределах изолирующих перемычек и других устройств (например, сигнализаторов приближения)
• О надлежащих процедурах заземления и их ограничениях.

Споттеры также должны пройти соответствующее обучение.

---

Что делать, если линия не обесточена?

Если линия не обесточена, работодатель должен предпринять следующие действия:

• Провести встречу с бригадой по монтажу / демонтажу для обсуждения мер по предотвращению посягательств.
• Используйте только непроводящие метки.
• Используйте специального наблюдателя, сигнализацию приближения, сигнальное устройство контроля дальности, автоматическое ограничительное устройство или повышенную сигнальную линию / барьер, расположенный в поле зрения машиниста крана.

---

Исключения из таблицы A? Соблюдайте следующие минимальные меры предосторожности

Если работа должна работать ближе, чем , таблица A, значения , то должны быть приняты как минимум следующие меры предосторожности:

• Работодатель должен показать, что Таблица A неосуществима и что невозможно обесточить и заземлить или переместить линию.
• Безопасные расстояния должны определяться владельцем / оператором линии или зарегистрированным профессиональным инженером, который является квалифицированным лицом.
• Должно быть проведено плановое совещание и должны быть внедрены разработанные процедуры (если процедуры неадекватны, работа должна быть остановлена ​​и установлены новые процедуры, или линия должна быть обесточена).
• Устройства автоматического повторного включения не должны работать.
• Должен быть назначен специальный наблюдатель.
• Между линией и нагрузкой должна быть установлена ​​повышенная предупредительная линия / заграждение или изолирующая перемычка, за исключением работ на линиях электропередачи / распределения, охватываемых Подчастью V (дополнительные положения вступают в силу через один-три года после даты вступления в силу).
• Необходимо использовать непроводящий такелаж.
• Необходимо использовать устройство ограничения диапазона движения.
• Необходимо использовать непроводящие сигнальные шнуры.
• Должны быть установлены заграждения на расстоянии не менее 10 футов от оборудования (где это возможно).
• Оборудование должно быть правильно заземлено.
• Рабочие не должны касаться линии над изолирующей перемычкой.
• На территорию разрешается находиться только основной персонал.
• Изолирующий шланг линии или кожух должен быть установлен владельцем / оператором, если он недоступен.
• Владелец и пользователь должны встретиться с оператором оборудования и другими работниками для ознакомления с процедурами.
• Необходимо указать одного человека, который будет выполнять план и в случае необходимости может прекратить работу.
• Документация по этим процедурам должна быть немедленно доступна на месте.
• Устройства безопасности и вспомогательные средства должны соответствовать спецификациям производителя.
• Все сотрудники должны быть обучены технике безопасности на линиях электропередач в соответствии с 1926.1408 (g).

---

Расстояния между оборудованием

Оборудование, перемещающееся под линией электропередачи или рядом с ней, должно:

(a) Иметь опущенную стрелу / мачту и опорную систему
(b) Соблюдайте минимальные зазоры, установленные в , Таблица T
. (c) Уменьшите скорость, чтобы минимизировать нарушение
(d) Используйте специального наблюдателя, если расстояние до
меньше 20 футов. (e) Освещение или идентификация линий электропередач в ночное время
(f) Определить и использовать безопасный путь передвижения.

ТАБЛИЦА T

Минимальные расстояния без груза

Напряжение (кВ)	Минимальное безопасное расстояние (футы)
До 0,75 кВ	4 фута
> 0,75 — 50 кВ	6 футов
> от 50 до 345 кВ	10 футов
> от 345 до 750 кВ	16 футов
> от 750 до 1000 кВ	20 футов
> 1000 кВ	*
> 1 000	Определяет коммунальное предприятие / собственник
* Установлено владельцем или зарегистрированным профессиональным инженером / квалифицированным лицом.

Подробная ошибка IIS 8.5 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

• Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

• Проверьте конфигурацию / систему.webServer / security / requestFiltering @ allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

Модуль	RequestFilteringModule
Уведомление	BeginRequest
Обработчик	StaticFile
Код ошибки	0x00000000

Запрошенный URL	http: // www.generalcable.com:80/assets/documents/latam%20documents/mexico%20site/nuestros%20mercados/ogp/offshore-and-onshore-rig-cables_1.pdf?ext=.pdf
Физический путь	C: \ inetpub \ GCKentico \ assets \ documents \ latam% 20documents \ mexico% 20site \ nuestros% 20mercados \ ogp \ offshore-and-onshore-rig-cabin_1.pdf? ext = .pdf
Метод входа в систему	Еще не определено
Пользователь входа в систему	Еще не определен
Каталог отслеживания запросов	C: \ inetpub \ logs \ FailedReqLogFiles

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

RUSTOCKS.com/Home/Issuers ‘Corner / Пресс-релизы

Соблюдение ремонтной программы — одно из приоритетных направлений в работе сетевого предприятия.На его реализацию в 2011 году было направлено 885,4 млн рублей, что на 70% больше, чем в прошлом году. Южные электрические сети филиалом ОАО «МОЭСК» проведен плановый ремонт согласно планового задания. По состоянию на 1 апреля текущего года объем ремонта и ремонта основных средств составил 118,9 млн рублей. Особое внимание уделяется повышению надежности и безопасности, техническому состоянию оборудования подстанций. С начала года отремонтировано 7 силовых трансформаторов 35-220 кВ и более 100 масляных выключателей 6-220 кВ.Произведена замена 794 изоляторов на ВЛ 35–110 кВ и 1100 изоляторов на ВЛ 6–10 кВ, 328 опор на ВЛ 6–10 кВ. Важным направлением ремонтной программы 2011 года стало расчистка и расширение трасс ЛЭП. За первый квартал текущего года расчищено 94,96 га трасс, вырублено 15 тысяч деревьев, угрожающих падением на электрические провода. Для организации работ по предотвращению чрезвычайных ситуаций из-за угрозы падения деревьев на ЛЭП ОАО «МОЭСК», связанных с расчисткой, вырубкой, вырубкой лесной и кустарниковой растительности на трассах, полянах и в охранных зонах ЛЭП. и других электросетевых объектов филиал «Южные электрические сети» определен площадкой для разработки пилотного проекта по организации работ по приведению трасс воздушных линий электропередачи 35-110-220 кВ в нормативное состояние согласно решение руководства компании ОАО «МОЭСК». В соответствии с приказом руководства ОАО «МОЭСК» в настоящее время ведутся работы по определению приоритетных линий электропередачи с определением участков работ, определением фактических участков вырубки по действующим техническим условиям, составлением оценки ущерба и ведомостей. работ, подготовка тендерной документации. Реализация данного проекта позволит создать необходимые условия для эксплуатации линий электропередачи, предотвратить возможные последствия чрезвычайных ситуаций природного и техногенного характера, а также получить практический опыт проведения аналогичных работ для его применения в других филиалах компании. на территории Подмосковья. В соответствии с планом отремонтированы кабельные линии, средства релейной защиты и автоматики, устройства диспетчерского и технологического контроля, автотранспорт и спецтехника, производственные и административные здания. Ремонтная программа — одно из важнейших направлений в области поддержания работоспособности энергообъектов. Выполнение ремонтной программы является важнейшим этапом подготовки электросетевой компании к прохождению осенне-зимнего и летнего максимума нагрузок.Проводимые мероприятия направлены на повышение качества и надежности электроснабжения населения, социально значимых и промышленных объектов юга Подмосковья. Южные электрические сети — филиал ОАО «МОЭСК» — обеспечивает электроэнергией потребителей юга Подмосковья. Предприятие обслуживает 126 990 единиц энергооборудования на территории 10 административных округов Подмосковья, общая площадь которых составляет около 9 070 кв. Км. В состав сетевого комплекса входят 10 действующих электросетевых районов, 111 С (подстанций) 35-110-220 кВ, воздушные линии электропередачи 35-110-220 кВ, общая протяженность которых превышает 2460 км, ВЛ 0.4-6 / 10 кВ общей протяженностью 13 054,5 км и 2 994 км кабельных линий электропередачи 0,4-6 / 10-35 кВ.

QTS: Центр обработки данных Ричмонда

Центр обработки данных QTS Ричмонд расположен по адресу 6000 Technology Boulevard, Сандстон, Вирджиния, США. Дата-центр составляет 1300000 кв. Футов. Общая площадь фальшпола для колокации составляет 600000 кв. Футов. Имеет доступ к мощности 110 МВт. Мы нашли 2 центра обработки данных в пределах 50 миль от этого объекта.Сертификаты для этого местоположения включают LEED.

QTS разработала этот обширный кампус центра обработки данных в Вирджинии с прицелом на поддержку корпоративных клиентов специализированных центров обработки данных, возможности консолидации правительственных центров обработки данных, а также потребности в коммерческом размещении и управлении услугами. Начальные этапы строительства завершены, и заказчики пользуются преимуществами масштаба этого уникального объекта. Сейчас идеальное время для организаций с индивидуальными требованиями, такими как конкретная конфигурация питания, безопасный доступ, офисное пространство и другие настраиваемые функции, чтобы оценить возможности сборки в соответствии с требованиями в крупнейшем кампусе центра обработки данных QTS.QTS Richmond также идеально подходит для компаний или государственных учреждений, которым требуется значительный потенциал для роста. Благодаря огромной мощности на месте и сотням тысяч квадратных футов доступного фальшпола и офисных помещений у QTS есть много места для поддержки вашей ИТ-инфраструктуры сегодня и в будущем.

Расстояние

— Университетский городок площадью 1,3 млн кв. Футов, несколько отдельных зданий центров обработки данных

— Текущее запланированное строительство до общей площади более 500 000 кв. Футов фальшпола

— Помещения центра обработки данных могут варьироваться по размеру от 5000 до более 100000 кв.футов

— Прилегающая собственность, принадлежащая QTS, доступна для дополнительного расширения до 1,4 млн кв. футов фальшпола на основе первоначальных проектов строительства новых участков

— Доступны значительные офисные помещения класса A

— Кампус площадью 210 акров

— В 5 милях от аэропорта Ричмонда 98 милях от округа Колумбия

— Легкий доступ с автомагистралей I-95 и I-64

— За пределами пятидесяти миль взрывных зон Вашингтона, округ Колумбия

Связь

широкий спектр глобальных и национальных провайдеров для локальных, оптоволоконных и интернет-соединений внутри зданий, включая Verizon, Level 3, Windstream и Comcast, а также многих других ведущих провайдеров.

— Региональное оптоволоконное соединение обеспечивает два различных и разнообразных маршрута вне помещения и создает полностью защищенные разнообразные маршруты до Калпепера и Северной Вирджинии

Power

— Две (2) выделенные подстанции на месте в настоящее время обеспечивают мощность 110 МВА до объекта с возможностью модернизации до 220 МВА

— Питание от двух (2) линий электропередачи от двух (2) независимых подстанций Dominion

— Два (2) трансформатора по 55 МВА в полностью резервированных конфигурациях распределяют мощность на объект

— Генераторы со статическими ИБП обеспечивают резервное питание

— Дизельное топливо на месте с несколькими контрактами на заправку

Охлаждение

— Резервное охлаждение

— Хранение топлива на месте

— В настоящее время 25000 тонн холодильной установки с возможностью масштабирования

Безопасность

— 500 футов отступа ко всем зданиям, окруженным забором под напряжением, защищающим периметр кампуса

— Ограждение по стандарту K-12 на всех въездах транспортных средств

— Средство для усиленного досмотра посетителей с баллистическим уровнем 3 Национального института юстиции (NIJ)

— Устройства обнаружения металлов и рентгеновские сканирующие приборы проверяют всех посетителей

— Центральный командный пункт с круглосуточной охраной Персонал с бродячими вооруженными офицерами безопасности

— Видеонаблюдение и мониторинг безопасности

— Системы идентификации по картам, биометрическим отпечаткам пальцев и сканированию радужной оболочки глаза

QTS Realty Trust, Inc.(NYSE: QTS) — ведущий поставщик решений для центров обработки данных различной площади, охватывающей более 6 миллионов квадратных футов принадлежащих мегамасштабных центров обработки данных по всей Северной Америке. Благодаря своей программно-определяемой технологической платформе QTS может предоставлять безопасные, соответствующие требованиям инфраструктурные решения, надежную связь и первоклассное обслуживание клиентов более чем 1100 ведущим компаниям, предприятиям и государственным учреждениям, занимающимся гипермасштабируемыми технологиями.

ГИБКИЕ РЕШЕНИЯ — наш уникальный портфель основных услуг для центров обработки данных и дополнительных услуг в сочетании с финансовой гибкостью позволяет QTS структурировать комплексные решения, отвечающие как техническим, так и бюджетным требованиям.

БЕЗОПАСНЫЕ ОБЪЕКТЫ — прочные, резервные и защищенные объекты с высококвалифицированным персоналом, который придерживается строгих процедур безопасности, гарантирует безопасность и надежность.

ВИДИМОСТЬ В РЕАЛЬНОМ ВРЕМЕНИ — Платформа предоставления услуг QTS (SDP) обеспечивает видимость, доступ и контроль критических показателей в рамках всего вашего гибридного ИТ-развертывания QTS как в режиме реального времени, так и по запросу.

ЭКСПЕРТНАЯ ПОДДЕРЖКА — сертифицированный QTS ITIL операционный персонал и системы мониторинга поддерживают все услуги и обеспечивают максимальную доступность и время безотказной работы.

Центры обработки данных

QTS спроектированы и построены с учетом требований надежности, избыточности и отказоустойчивости. Мы начинаем с полностью резервированных мощностей питания и охлаждения высокой плотности, добавляем полностью интегрированные системы ИБП, связываем системы безопасности и противопожарной защиты в масштабе всего объекта и обеспечиваем полную видимость через наш портал для клиентов, чтобы обеспечить безопасное и надежное современное состояние. инфраструктура центра обработки данных для веб-сервисов наших клиентов.

Все центры обработки данных качества предоставляют критически важные электрические и механические системы, а также сетевые системы большой емкости.В состав обученного персонала QTS входят инженеры по техническому обслуживанию и ремонту электрооборудования, специалисты по эксплуатации центров обработки данных, сетевые архитекторы и сотрудники службы безопасности, которые обеспечивают круглосуточную поддержку и эксплуатацию наших объектов на местах. Эта важнейшая философия проектирования заложена в нашем продукте, чтобы минимизировать перебои в обслуживании и обеспечить высочайший уровень обслуживания клиентов. Именно этот уровень опыта и проверенная репутация отличает QTS от остальной отрасли.

Статья 5 — Дополнительные стандарты

Поиск по всей статье Совет — удерживайте CTRL + F

Раздел 1 Назначение и намерение

Назначение и цель этой статьи — установить минимальные стандарты для вспомогательных и временных использование, стандарты проектирования, парки и зоны отдыха, стандарты производительности, юридические документы и бонусные программы плотности.

Раздел 2 Определения

См. Ст. 1.H, Определения и сокращения.

Раздел 3 Отклонения

Отклонение (я) от положения данной статьи могут быть разрешены для разработки, поддерживающей государственные объекты в пределах Зонального округа ПО, в соответствии со ст. 2, «Процессы и процедуры приложения» и PPM № ZO-O-063, если применимо и с поправками. [Ord. 2007-013] [Ord. 2010-022] [Ord. 2019-005]

Раздел 1 Дополнительный Регламент

А.Использование аксессуаров и конструкции

1. Общие

Следующие положения данного Раздела должны применяться ко всем разработкам в Стандарте, ПДД или Районы зонирования TDD, если не указано иное. [Ord. 2007-001] [Ор. 2017-007]

а. Стандарты

Использование, указанное в Использование Матрицы как бланка в районе зонирования не допускается как дополнительное использование. если иное не указано в Ст. 4, Правила использования. Использование аксессуаров или конструкции регулируется теми же правилами. которые применяются к основному использованию или структуре, если не указано иное. [Ord. 2017-007]

г. Расположение

Все вспомогательные применения и конструкции за исключением разрешенной внешней парковки, размещается на том же участке, что и основное использование. Никакая вспомогательная конструкция не должна располагаться спереди или сбоку. уличный двор, кроме мусорных контейнеров, или если в данном документе указано иное. [Ord. 2017-007] [Ord. 2017-025] [Ord. 2018-002]

1) Общие Исключения

Конструкции, такие как: заборы и стены; функции входа для доступа внутренние пути к PUD; велосипедные стойки; удобства для отдыха на природе и поддержка сооружения, такие как кабинки для переодевания, расположенные в зоне отдыха по соседству или Recreation Pod; или конструкции, проекты и улучшения, перечисленные в Ст.3.D.1.D.5, Исключения при отступлении, за исключением механического оборудования, принадлежащего зданию, может быть разрешено в пределах дворов передней или боковой улицы. [Ord. 2017-025]

2) Исключения для Принадлежности для жилых домов

Отдельно стоящий гараж, беседка, подсобные помещения или гостевой коттедж, может быть разрешено находиться во дворе передней или боковой улицы при соблюдении следующих условий: [Ord. 2017-025]

а) Здание соответствует архитектурным характеристикам главного здания, включая кровельные материалы, оконные проемы и цвет краски, если применимо; [Ord.2017-025]

б) Когда аксессуар для основного жилого использования, такого как дом для одной семьи, аксессуар строения должны быть связаны с основным зданием общими проезды, тротуары или дорожки; и [Ord. 2017-025]

c) Заявление для получения DO или разрешения на строительство для любого здания, предлагающего использовать это положение должно включать письменные показания лицензированного архитектора или генерального подрядчик, определяя, как предлагаемое здание будет соответствовать требования выше. [Ord. 2017-025]

3) Принадлежность Solar

Принадлежность солнечная в виде механического оборудования, прикрепленного к другие разрешенные конструкции или солнечные деревья в соответствии со стандартами Изобразительное искусство. 5.B.1.A.27, Вспомогательные системы солнечной энергии. [Ord. 2017-025]

г. Пол Площадь

1) Нежилое районирование

Где разрешено, вспомогательное использование и конструкции не должны превышать 30 процент от GFA или коммерческих поступлений от основного использования или использования, в зависимости от того, что более строгий.Это положение не распространяется на использование второстепенных служебных программ. [Ord. 2017-007]

2) Жилое районирование микрорайонов

Использование аксессуаров и конструкции на уровне U / S не должны превышать квадратные метры основного использовать.

г. Неудачи, Вспомогательная структура

1) Жилая Районы (кроме АР)

Вспомогательные конструкции может быть отодвинут на расстояние пяти футов от боковой и задней границ владений при условии, что он не расположен в установленном сервитуте или необходимом ландшафтном буфере.

а) Таунхаус

Вспомогательные конструкции должны соответствовать требованиям к отступлению и разделению, указанным в Таблице 3.D.2.A, Таунхаус Положение о развитии. Нет отдельно стоящее вспомогательное здание или сооружение, кроме разрешенных ограждений или стен разрешается на любом участке шириной менее 30 футов.

б) ZLL

Вспомогательные конструкции должны соответствовать требованиям возврата в Таблице 3.D.2.B, ZLL Property Development Правила. [Ord.2008-037]

c) Исключения

(1) Все строения, используемые в качестве жилых помещений, например, гостевые коттеджи, помещения для женихов и подсобные жилища должны соответствовать требованиям минимальное отступление, указанное в Таблице 3.D.1.A, Правилах развития собственности или Ст. 1.F.2.C.1, Минимальная жилищная убыль Требования, если применимый. [Ord. 2016-042]

(2) Все конструкции высотой более десяти футов должны преодолеть минимальные препятствия, указанные в Таблице 3.D.1.A, Развитие собственности Положения, или ст.1.F.2.C.1, Минимальная жилищная убыль Требования, если применимый. [Ord. 2016-042]

(3) Нарушение сервитутов происходит в в соответствии со ст. 5.F.2.A, Посягательство на легкость.

2) АР округ

a) Соответствующие размеры партии

Вспомогательные конструкции может быть отнесен на расстояние 25 футов от боковых и задних границ собственности на лоты с соответствующими размерами лота по ширине и глубине.

Рисунок 5.B.1.A — Сбои в конструкции вспомогательного оборудования
[Заказ. 2016-042]

б) Несоответствующая партия Размеры

Неудачи для дополнительные конструкции на участках с несоответствующей шириной или глубиной могут быть уменьшены для любого несоответствующего размера следующим образом: [Ord.2016-042]

(1) Общий

Минимальное расстояние для снижения 15 футов сбоку или сзади линии собственности; или [Заказ. 2016-042]

(2) U / S Уровень

Минимальная задержка может быть уменьшена в соответствии с следующее: [Ord. 2016-042]

(а) Сокращенный отступление разрешено в соответствии со ст. 1.F.2.C.1, Минимальные требования к жилью; или [Заказ. 2016-042]

(б) Посылки, которые меньше или равны 13 999 квадратных футов, может применяться дополнительная структура неудачи ст.5.B.1.A.1.d.1), жилые районы (кроме АР). [Ord. 2016-042]

c) Минимальное отступление от сервировки

Должно быть в пяти футах от все установленные сервитуты, за исключением случаев использования ст. 5.B.1.A.1.d.1), жилые районы (кроме АР) разрешены. [Ord. 2016-042]

3) Запрет в ландшафтных буферах

Вспомогательные конструкции не должны располагаться в пределах необходимого ландшафтный буфер. [Ord. 2016-042]

4) Нежилые районы

Вспомогательные конструкции должны соответствовать требованиям по снижению, указанным в таблице 3.D.1.A, Развитие собственности Правила.

5) Уровень U / S — Максимальные размеры конструкции аксессуаров

На уровне U / S все вспомогательные конструкции, расположенные на земельном участке в микрорайоне, не должны занимают более 25 процентов расстояния между земельными участками. [Ord. 2008-037] [Ord. 2016-042]

Рисунок 5.B.1.A — Размеры вспомогательной конструкции

Африка

Ангола

Проблема наземных мин
За более чем три десятилетия внутреннего конфликта Ангола столкнулась с одной из самых серьезных мировых проблем с наземными минами.Поскольку комплексной национальной минной разведки не существует, фактическое количество мин в стране неизвестно, по оценкам от 200 000 до примерно 6 миллионов. Восемь сильно заминированных провинций покрывают почти 50 процентов территории страны в полосе от северо-западной границы с Конго до юго-восточной границы с Намибией. Эти мины были установлены комбатантами, чтобы разрушить инфраструктуру Анголы или лишить ее доступа. Мины сосредоточены вокруг дорог, железных дорог, мостов и общественных объектов, таких как школы, церкви, пункты водоснабжения и медицинские учреждения.Эти мины препятствуют осуществлению программ гуманитарной помощи, экономического восстановления и расселения 3,8 миллиона ангольских беженцев и внутренне перемещенных лиц (ВПЛ). В 2000 году в результате взрыва наземных мин погибло 840 человек, что на 26 больше, чем в предыдущем году. Половина жертв произошла на дорогах Анголы, что подтверждает отсутствие безопасного передвижения людей и товаров в стране.

Помощь США
В 00 финансовом году Соединенные Штаты предоставили Анголе примерно 3 доллара.1 миллион на гуманитарное разминирование за счет грантов неправительственных организаций (НПО). Неправительственная организация «Организация жизнеобеспечения опасных зон» (HALO) получила часть этой помощи для повышения квалификации двух групп по разведке / информированию о минной опасности и двух групп по разминированию, а также для финансирования добавления двух групп по разминированию и двух групп по обезвреживанию взрывоопасных предметов. (EOD) в провинциях Бегела, Уамбо и Би. Последние четыре группы оказывали поддержку международным агентствам и НПО в предоставлении гуманитарной помощи ВПЛ в центральных высокогорных районах Анголы — высокоприоритетной области для правительственных программ и программ переселения международного сообщества.Гранты также были направлены неправительственным организациям, Norwegian Peoples Aid (NPA) и Stiftung Menschen Gegen Minen (MgM) на разминирование. Фонд ветеранов Америки во Вьетнаме (VVAF) получил финансирование от USAID, помогая Фонду добиваться прогресса в удовлетворении потребностей людей с ампутированными конечностями посредством создания реабилитационного центра в Восточной Анголе.

В 2001 финансовом году Соединенные Штаты предоставили Анголе 3,188 миллиона долларов на противоминную деятельность, включая 2 844 000 долларов в виде грантов НПО. HALO Trust получила 800 000 долларов, а NPA — 2 044 000 долларов.HALO Trust продолжила удаление мин и неразорвавшихся боеприпасов (НРБ) в районе Куито провинции Бие. Это один из наиболее загрязненных минами районов в Анголе, в котором находится одно из самых больших количеств ВПЛ. ННА продолжала операции по ручному разминированию в пяти провинциях с целью расчистки земель для переселения ВПЛ и сельскохозяйственного использования. Фонд помощи жертвам войны в Лихи (LWVF) USAID подписал новое соглашение с Фондом ветеранов Америки во Вьетнаме (VVAF) о предоставлении ортопедических услуг в Луене еще 3000 человек, а также о создании вспомогательной мастерской в ​​Сауримо.Кроме того, усилия по развитию малого бизнеса будут способствовать новому акценту на восстановлении экономики.

С 1995 финансового года Соединенные Штаты выделили Анголе 29 миллионов долларов на гуманитарную помощь в разминировании. Эта помощь предоставляется исключительно через НПО, в первую очередь для облегчения переселения ВПЛ и беженцев и доставки гуманитарной помощи. Финансируемые США операции по разминированию проводятся только в районах, где нет продолжающегося конфликта, риск для персонала по разминированию низкий, а предлагаемый район, подлежащий разминированию, не имеет военного или стратегического значения.Программа гуманитарной помощи Министерства обороны США предоставила избыточное оборудование в дополнение к миноискателям, транспортным средствам, а также оборудованию для обеспечения безопасности и связи, ранее приобретенному на средства США.

В Анголе около 70 000 человек (один из 334 жителей) являются инвалидами, и Соединенные Штаты финансируют программы помощи этим жертвам наземных мин. USAID выделил 1 миллион долларов на поддержку производства протезов и примерок Международного комитета Красного Креста и более 3 миллионов долларов в VVAF на создание регионального реабилитационного центра, который удовлетворит потребности в мобильности 3600 ангольцев.С 1996 года LWVF поддерживает VVAF для удовлетворения физических, социальных и экономических потребностей жертв мин и других людей с ампутированными конечностями в городе Луена, провинция Мошико. Соединенные Штаты также профинансировали технико-экономическое обоснование минных жертв в Анголе, проведенное Сетью выживших после мин. В исследовании изучалась возможность создания локальной сети выживших для повышения осведомленности о мероприятиях, направленных на облегчение страданий.

Достижения
Гуманитарная помощь США в разминировании помогла Анголе создать Национальный институт по устранению взрывоопасных препятствий, обучить и оснастить более 800 саперов, медицинских техников и контролеров, вернуть тысячи беженцев и ВПЛ в центральные горные районы Анголы — высокий приоритет территории для правительственных и международных программ переселения — и обеспечить протезирование и обучение их использованию тысячам жертв наземных мин.Только в 2000 году ангольские саперы и неправительственные организации при финансовой поддержке США очистили более 600 000 кв. М земли, что привело к увеличению производства продуктов питания и открытию дополнительных территорий для переселения ВПЛ.

При поддержке США и международного сообщества Ангола продолжает добиваться успехов в ликвидации наземных мин, которые являются серьезным препятствием для реализации программ гуманитарной помощи, экономического восстановления, а также внутреннего перемещения и переселения в те районы страны, которые относительно свободны от конфликтов.С 1995 года было уничтожено более 315 000 наземных мин и около 9 миллионов квадратных метров. земли обезопасены от мин.

Чад

Проблема наземных мин
По оценкам, в Чаде установлено 500 000 наземных мин. Исследование первого уровня, финансируемое Соединенными Штатами и Соединенным Королевством и завершенное в мае 2001 года, выявило наличие наземных мин и неразорвавшихся боеприпасов (НРБ) в 249 из 347 населенных пунктов Чада. Наиболее сильно пострадавшие районы находятся на севере и востоке страны.Ливийская оккупация северного Чада в 1980-х годах оставила большие (2-60 км) оборонительные минные поля вокруг всех ключевых населенных пунктов в пустыне. Восстания на юге, востоке и западе оставили большое количество небольших минных полей и тысячи тонн неразорвавшихся боеприпасов, разлетевшихся по регионам. НРБ обнаружены в домах, школах, бывших хранилищах боеприпасов и брошенных боевых машинах. Согласно Обзору, в период с марта 1999 г. по март 2001 г. было 339 жертв наземных мин и неразорвавшихся боеприпасов, половина из которых — из-за мин, а половина — из-за неразорвавшихся боеприпасов.Примерно 50 процентов пострадавших скончались от полученных травм.

Помощь Соединенных Штатов
В 00 финансовом году Соединенные Штаты выделили почти 640 000 долларов на программу Чада по разминированию. Возобновление боевых действий в начале 2000 года вынудило Соединенные Штаты временно приостановить оказание помощи , остановив строительство регионального комплекса по разминированию в Файя Ларгау, но не поставку оборудования для разминирования, комплектов травматологических комплектов, машин скорой помощи, машин для разминирования, оборудования связи и воздушного транспорта. / Возможность медицинской эвакуации.Канада также приостановила свою помощь, , не позволив завершить обследование первого уровня для определения масштабов проблемы наземных мин в Чаде. Обследование началось в феврале 2000 года с использованием обученных в США чадских саперов. После прекращения боевых действий возобновленная помощь США позволила правительству Чада начать операции по разминированию и завершить обследование.

В 2001 финансовом году Соединенные Штаты выделили 325 000 долларов на гуманитарную программу Чада по разминированию на закупку оборудования для разминирования и выполнение контракта, который будет гарантировать медицинскую эвакуацию по воздуху жертв наземных мин.

Соединенные Штаты выделили более 4,5 миллионов долларов на гуманитарную программу Чада по разминированию с момента ее начала в 1998 году. Эта помощь помогла финансировать реконструкцию здания Национального управления по разминированию (NDO) Чада, создание национального центра по разминированию (MAC), и создание базы данных с указанием местонахождения минных полей.

Достижения
Соединенные Штаты сыграли ключевую роль в запуске программы разминирования Чада в январе 1998 года.Силы специальных операций США (ССО) подготовили кадры чадских саперов, которые теперь способны самостоятельно обучать персонал методам и процедурам гуманитарного разминирования. Соединенные Штаты также предоставили необходимое оборудование для разминирования. Эти саперы уничтожили более 250 тонн неразорвавшихся боеприпасов и очистили более 104 000 кв. М с момента начала операций в сентябре 2000 года. Гуманитарная помощь США в разминировании позволит правительству Чада разминировать свои северные провинции и извлечь выгоду из экономического и социального развития в этих регионах. .

Джибути

Проблема наземных мин
В Джибути есть небольшая проблема с наземными минами в результате внутреннего конфликта 1991–1994 годов между Фронтом за восстановление единства и демократии (FRUD) и правительством Джибути. Точное количество мин и районы их сосредоточения неизвестны. Также существует небольшая угроза неразорвавшихся боеприпасов (НРБ). Согласно данным, предоставленным джибутийскими вооруженными силами, с 1997 года от наземных мин погиб 31 человек и 90 получили ранения, в том числе семь раненых в 2000 году.Большинство жертв были военными.

Северное плато Джибути, наиболее оспариваемый район во время гражданской войны, содержит большинство предполагаемых минных полей или заминированных маршрутов, особенно в районах Обок и Таджура, к северу от города Диджибути. В сентябре 2001 года саперы провели в этих районах обследование первого уровня, чтобы определить масштабы проблем, связанных с наземными минами и неразорвавшимися боеприпасами. В городе Обок армия Джибути заложила мины для защиты армейского лагеря и ключевых объектов.Сообщается, что силы FRUD также заминировали эти районы, а также подъездные пути из Обока и участки возле деревни Андоли. Участок дороги, ведущей на юг от города Али-Сабие к границе Сомали, Эфиопии и Джибути, также заминирован.

Помощь Соединенных Штатов
В 00 финансовом году Соединенные Штаты предоставили 973 000 долларов в качестве помощи для начала программы гуманитарного разминирования в Джибути. Новая программа включала обучение, предоставление оборудования, создание Центра по противоминной деятельности (MAC) и ремонт объектов для обучения разминированию.В 2001 финансовом году Соединенные Штаты предоставили помощь в размере 1,18 миллиона долларов на финансирование американской военной программы подготовки инструкторов для военнослужащих Джибути, а также на поставку материалов и оборудования для разминирования.

Достижения
Вооруженные силы США завершили подготовку первых кадров из 35 джибутийских саперов в мае 2001 г., и некоторые из них немедленно приступили к очистке территорий вокруг военных баз на севере. Правительство Джибути оборудовало МАП, отремонтировало помещения для обучения разминированию и доставило первоначальный комплект транспортных средств, включая машины скорой помощи, для перевозки саперов и минных жертв.

Эритрея

Проблема с наземными минами
Тридцать лет гражданской войны и война 1998-2000 годов с Эфиопией оставили Эритрею серьезную проблему с противопехотными минами. По оценкам Национального центра разминирования в Асмэре, в стране имеется от 1,5 до 2 миллионов мин и такое же количество неразорвавшихся боеприпасов (НРБ). С 1995 года Департамент исторических исследований Эритреи выявил более 100 минных полей в 38 деревнях. Десять из 11 основных мест боевых действий, предположительно содержащих мины, находятся в северных и северо-западных провинциях; одиннадцатый находится в юго-восточной провинции.Большинство мин находится вокруг городов Керен, Нафка и Аша Голгол. Комбатанты использовали наземные мины для защиты опорных пунктов вокруг городов и населенных пунктов, военных лагерей и дорог. Противопехотные мины также встречаются на сельскохозяйственных угодьях, возле источников воды и вдоль границ.

Наземные мины и минные поля, многие из которых расположены в густонаселенных районах, обычно приводят к гибели людей и животных и создают серьезные проблемы для усилий Эритреи по реконструкции, восстановлению и развитию.Наземные мины во временной зоне безопасности (ВЗБ) представляют серьезную опасность для внутренне перемещенных лиц (ВПЛ), которые сейчас возвращаются в свои дома. По оценкам ООН, в 2000 году в результате инцидентов с противопехотными минами погибло 200 человек.

Помощь США
Соединенные Штаты финансируют большую часть эритрейской программы гуманитарного разминирования. Из-за возобновления боевых действий между Эритреей и Эфиопией Соединенные Штаты не предоставили Эритрее гуманитарную помощь в разминировании в 2000 финансовом году. В 01 финансовом году Соединенные Штаты предоставили Эритрее дополнительно 1 доллар.05 миллионов в гуманитарной помощи по разминированию.

С 1994 финансового года Эритрея получила от Соединенных Штатов гуманитарную помощь в разминировании на сумму более 9 миллионов долларов. Эти средства были оплачены для создания национального штаба по разминированию в Керене, ремонта двух региональных штабов по разминированию, обучения саперов и медицинского персонала, а также отгрузки 60 грузовиков из Германии для перевозки команд по разминированию. В августе 2001 года подрядчик Государственного департамента США, финансируемый за счет ранее выделенной помощи, завершил обучение второй роты из 80 эритрейских саперов и медицинского персонала.В настоящее время проводится подготовка еще 80 эритрейских военнослужащих. Кроме того, в конце лета 2001 года восемь бригад минно-розыскных собак и их инструкторы приступили к разминированию.

Достижения
С 1996 года первая эритрейская рота по разминированию, обученная Силами специальных операций США (SOF), очистила значительные площади земель под сельское хозяйство, выпас скота, строительство дорог, коммунальные услуги и сбор природных ресурсов. Даже во время войны 1998–2000 годов рота по разминированию удалила или уничтожила более 1600 мин и 4000 единиц неразорвавшихся боеприпасов, открыв 1650 гектаров земли и 110 км дорог.Сотни тысяч беженцев из Судана переселили расчищенные земли. Примечательно, что рота по разминированию не получила ни одного серьезного ранения, в то время как программы информирования о минной опасности резко снизили уровень жертв среди гражданского населения. Успехи эритрейской программы гуманитарного разминирования вносят жизненно важный вклад в непрерывный экономический рост страны.

Эфиопия

Проблема наземных мин
По оценкам Национального управления по разминированию правительства Эфиопии, 1.На его территории находится от 5 до двух миллионов наземных мин, а также большое количество неразорвавшихся боеприпасов (НРБ). Перед пограничной войной 1998–2000 годов с Эритреей штаб по разминированию Эфиопии выявил 97 минных полей в трех регионах страны, где он действовал. Многие мины и минные поля находятся вблизи населенных пунктов и приводят к гибели людей и домашнего скота. По данным штаба, с 1995 года от наземных мин погибло не менее 172 мирных жителей и 113 получили ранения, в то время как эфиопские саперы погибли 4 и получили ранения в ходе операций по разминированию.Более половины этих потерь произошло в 2000 году. За тот же период от мин и неразорвавшихся боеприпасов погибло почти 2000 животных.

Помощь США
В 93 финансовом году Соединенные Штаты начали финансирование деятельности по гуманитарному разминированию в Эфиопии. Из-за возобновления боевых действий между Эфиопией и Эритреей Соединенные Штаты не оказали Эфиопии гуманитарную помощь в разминировании в 2003 финансовом году. В 2001 финансовом году Соединенные Штаты предоставили Эфиопии гуманитарную помощь в разминировании на сумму 1 миллион долларов.

Достижения
В рамках программ подготовки инструкторов Сил специальных операций США (SOF) был сформирован первоначальный состав из 180 эфиопских саперов. С 1995 года до возобновления боевых действий с Эритреей в 1998 году эти саперы уничтожили более 68 000 наземных мин и более 364 000 единиц неразорвавшихся боеприпасов. После прекращения боевых действий саперы и саперы обезвредили дополнительно 203 011 противопехотных мин и 10 319 противотанковых мин. К октябрю 1999 года саперы очистили 17 401 га земли и 1 500 км дорог.В настоящее время жители Эфиопии используют расчищенные земли для ведения сельского хозяйства, выпаса скота, электроэнергетических и телекоммуникационных проектов, строительства дорог, эксплуатации природных ресурсов, таких как добыча полезных ископаемых и бурение, и расселения беженцев в более чем 170 деревнях. Подрядчик Государственного департамента США завершил обучение еще 160 саперов в сентябре 2001 года. Правительство Эфиопии будет использовать саперов для расчистки территорий на севере страны и возвращения земель в продуктивное использование.

С 1993 года USAID финансирует Учебный центр ортопедических протезов в Аддис-Абебе, Эфиопия.Центр обучил изготовлению и использованию протезных компонентов более 108 техников из 28 стран и произвел более 6600 протезов, 6200 ортезов и 6200 пар костылей.

Гвинея-Бисау

Проблема наземных мин
По оценкам, в Гвинее-Бисау установлено от 16 000 до 20 000 наземных мин, значительное количество которых установлено силами Сенгала. Некоторые мины датируются войной за независимость, но большинство — времен военного мятежа 1998-99 годов.Минные поля занимают около 30 кв. Км земли, большая часть из которых находится недалеко от густонаселенных районов Центрального Бисау и его окрестностей. Кроме того, неразорвавшиеся боеприпасы (НРБ) разбросаны по населенным и сельскохозяйственным районам. Мины и неразорвавшиеся боеприпасы представляют постоянную опасность для гражданского населения и препятствуют возобновлению нормальной коммерческой деятельности.

Помощь Соединенных Штатов
Соединенные Штаты предоставили Гвинее-Бисау долларов в виде гуманитарной помощи в разминировании в 00 финансовом году.На эти средства было предоставлено оборудование для обезвреживания мин и неразорвавшихся боеприпасов, обнаруженных в городских районах Бисау, столицы страны. В 01 финансовом году Соединенные Штаты предоставили Гвинее-Бисау помощь в размере 489 000 долл. США, главным образом для поддержки операций по разминированию неправительственной организацией HUMAID, а оставшуюся часть — на закупку оборудования для Центра по разминированию Гвинеи-Бисау, который курирует операции по разминированию в стране.

Достижения
С сентября 2000 года, когда начались операции по разминированию, саперы Гвинеи-Бисау очистили 110,00 кв.м. земли, уничтожено 1600 мин и 267 неразорвавшихся боеприпасов.

Мавритания

Проблема наземных мин
По оценкам, от войны в Западной Сахаре в Мавритании осталось от 50 000 до 100 000 наземных мин. Большинство шахт находится на полуострове Кап-Блан. Другие находятся в Бер Могрене, Ан БинТили и в окрестностях Зуйрата. Сдвиг дюн, нестабильность почв и отсутствие естественных преград создают огромные препятствия для обнаружения и обезвреживания наземных мин. Наземные мины и неразорвавшиеся боеприпасы (неразорвавшиеся боеприпасы) на севере Мавритании препятствуют экономическому развитию.Хотя жертвы наземных мин невелики, мавританские военнослужащие и гражданские лица продолжают получать ранения.

Помощь США
С 99 финансового года Соединенные Штаты выделили более 3,2 миллиона долларов на программу гуманитарного разминирования Мавритании. В 200 финансовом году Соединенные Штаты выделили 1,5 миллиона долларов на помощь в противоминной деятельности. Эти средства предназначались для кампании по информированию о минной опасности, обучения саперов, строительства здания для школы по разминированию, создания Национального управления по разминированию и предоставления транспортных средств и оборудования для разминирования, и все это с целью создания местного потенциала по разминированию в Мавритании.В 2001 финансовом году Соединенные Штаты предоставили 729 000 долларов в виде гуманитарной помощи в разминировании для строительства регионального центра по разминированию на севере Мавритании и создания системы радиосвязи дальнего действия.

Достижения
С начала реализации поддерживаемой США программы гуманитарного разминирования в Мавритании произошло значительное сокращение числа жертв наземных мин. В период с 1978 по 1999 год ежегодно погибало в среднем 13 мин. в 2000 году их было два.Силы специальных операций США (SOF) обучили 52 сапера, которые затем обучили дополнительное количество своих соотечественников методам разминирования. Мавританские саперы уничтожили более 8000 наземных мин и более 5700 единиц неразорвавшихся боеприпасов, очистив 141 гектар земли для продуктивного использования. Саперы также проложили 90 км дороги, чтобы обеспечить транспортировку воды из колодцев в Буленуаре населению Нуадибу.

Мозамбик

Проблема наземных мин
За два десятилетия войны Мозамбик был засыпан наземными минами.По оценкам Канадского института разминирования, существует около двух миллионов наземных мин, которые заражают почти 70 процентов территории Мозамбика. По другим оценкам, количество мин составляет от 800 000 до 1 миллиона. Наиболее сильно заминированные регионы находятся на севере, вдоль границы с Зимбабве, в Замбезии в провинции Тете и в провинциях Мапуту и ​​Иньямбане. Наземные мины продолжают причинять вред людям, препятствуют переселению беженцев и препятствуют экономическому развитию. Мины окружают целые общины, и многие жители не могут заниматься сельским хозяйством.Их наличие также затрудняет установку систем водоснабжения. В 2000 году произошло 20 аварий на мине, в которых участвовали 29 человек, восемь из которых впоследствии скончались от полученных травм.

United States Assistance
Два тайфуна обрушились на Мозамбик в начале 2000 года, и последующее сильное наводнение привело к смещению многих наземных мин. По просьбе Мозамбикского национального института разминирования (IND) Государственный департамент США использовал часть помощи Мозамбику в размере 3,8 млн долларов США в 00 финансовом году на финансирование проекта U.С. подрядчик. Подрядчик под руководством IND провел первоочередное разминирование наиболее опасных угроз. В 2001 финансовом году Соединенные Штаты предоставили Мозамбику более 2,2 миллиона долларов на финансирование операций по разминированию на железнодорожной линии Сена между Бейрой и границей с Малави, а также на обучение персонала IND.

С 93 финансового года Соединенные Штаты предоставили Мозамбику гуманитарную помощь в разминировании почти на 28 миллионов долларов. С помощью этой помощи были профинансированы кампании Сил специальных операций США (SOF) по информированию о минной опасности, программы обучения инструкторов и предоставление оборудования для разминирования для поддержки обучения; U.S. Предоставление Государственным департаментом дополнительного оборудования, такого как грузовики, металлоискатели, защитное снаряжение и инструменты для разминирования местности, а также средства обнаружения мин; поддержка неправительственных (НПО) операций по разминированию; а также программы USAID по оказанию помощи жертвам и операции по разминированию.

Достижения
С 1992 года в рамках операций НПО по разминированию, финансируемых США, таких как проект USAID по демобилизации / реинтеграции, было удалено более 15000 наземных мин, 13000 неразорвавшихся боеприпасов и открыто более 4500 км дорог, что облегчило послевоенное переселение пахотных земель и воссоединение почти миллиона человек с их местной экономикой.В партнерстве с Японией Соединенные Штаты внесли 1 миллион долларов в проект разминирования плотины Массингир, что является жизненно важным ключом к общей стратегии развития Мозамбика. Плотина может обеспечивать электричеством и орошением 9000 га земли. Используя грузовики, приобретенные на средства американской помощи, для перевозки саперов, Фонд поддержки жизни в опасных зонах (HALO) расчищает земли в четырех сильно пострадавших от мин северных провинциях для сельского хозяйства и расселения беженцев. HALO Trust также расчистил там ключевые дороги и линии электропередач.Саперы вооруженных сил Мозамбика, обученные ССО США, очистили Коматипорт от линий электропередач Мапуту, основного источника электроэнергии в столице. Подрядчик по разминированию из США, RONCO, в настоящее время очищает железнодорожную линию Сена, являющуюся главным национальным приоритетом в области разминирования Мозамбика. Восстановленная железнодорожная линия откроет большие площади долины реки Замбези для развития, облегчая экспорт сельскохозяйственной и минеральной продукции во второй по величине город страны и порт Бейра. Собаки для поиска мин, предоставленные Соединенными Штатами, увеличили возможности операций Программы ускоренного разминирования (ADP) в южных провинциях.Беженцы вернулись на земли, очищенные ДПА; возобновлено сельскохозяйственное производство; на нем были построены школы и поликлиники. В центральном Мозамбике USAID профинансировал чартерную авиакомпанию для оказания всей материально-технической поддержки операций по разминированию, включая экстренную эвакуацию жертв наземных мин.

Фонд USAID Патрика Дж. Лихи для жертв войны в настоящее время оказывает поддержку неправительственной организации «Всемирное образование и помощь в области протезирования и ортопедии» (POWER). Целью POWER является укрепление управленческого потенциала Мозамбика, расширение охвата и поддержка возможностей частного сектора взять на себя производство и распространение протезов.На сегодняшний день компания POWER предоставила более чем 5000 инвалидам и другим людям с ограниченными возможностями соответствующие устройства, способствующие их мобильности.

Соединенные Штаты продолжают работать с IND, чтобы повысить ответственность Института за надзор за всеми аспектами противоминной деятельности и улучшить взаимодействие и сотрудничество между различными организациями по разминированию и НПО, действующими в стране.

Намибия

Проблема наземных мин
Наземные мины и неразорвавшиеся боеприпасы (неразорвавшиеся боеприпасы) поражают около 100 000 кв.км земли (около 12 процентов территории Намибии), но на этой земле проживает одна из самых высоких плотностей населения в стране. К тому времени, когда Намибия обрела независимость от Южной Африки в 1988 году, Силы обороны ЮАР установили около 50 000 наземных мин в оборонительных периметрах вокруг военных баз и других стратегических объектов, в районах вдоль или вблизи границы с Анголой на северо-западе Намибии и в бермах около сотен. электрических опор, от северного города Руакана, в 120 км к югу до западной части национального парка Эстоша.На площади 900 кв. М вокруг каждого пилона находилось от 24 до 48 мин и от четырех до шести противотанковых мин. С декабря 1999 года группировки УНИТА и АВС, участвующие в гражданской войне в Анголе, устанавливают наземные мины в районах Каприви и Каванго на северо-востоке Намибии. Хотя эти шахты затрагивают относительно небольшой географический район, они создают опасность для многих сельских жителей, отпугивают туристов и отговаривают фермеров от посадки сельскохозяйственных культур. За последние 18 месяцев на минах резко возросло количество жертв: только в 2000 году погибло не менее 12 человек и более 100 человек получили ранения.

Помощь США
В 00 финансовом году Намибия получила более 485 000 долларов США в виде гуманитарной помощи в разминировании. Средства предоставили техническую экспертизу через американского подрядчика Силам обороны Намибии, чтобы они могли продолжить расчистку оставшихся берм, окружающих опоры электропередач в северной Намибии. Помощь в размере 40 000 долларов в 2001 финансовом году была использована для финансирования общенациональной программы информирования о минной опасности.

С 1994 финансового года Соединенные Штаты предоставили Намибии гуманитарную помощь в разминировании почти на 9 миллионов долларов.Помощь США профинансировала многоэтапную программу разминирования, включая обучение, разминирование, информирование о минной опасности, медицинскую помощь, связь и закупку оборудования. Соединенные Штаты также предоставили устройство для обработки берм для разминирования берм вокруг электрических опор. Кроме того, правительство США участвовало в очень успешном испытании намибийской машины Rotar для просеивания мин из почвы. Ротар оказался настолько эффективным, что Министерство обороны США оплатило разработку улучшенной системы в Намибии.Наконец, когда пересеченная местность препятствовала усилиям по обезвреживанию неразорвавшихся боеприпасов в северных регионах, на средства Соединенных Штатов были закуплены полноприводные автомобили, чтобы саперы могли добраться до мест разминирования.

Достижения
В целом разработка программы разминирования Намибии завершена. В апреле 2000 года Министерство обороны завершило программу подготовки инструкторов для Сил обороны и полиции Намибии. Намибия теперь обладает современным потенциалом разминирования и специальным подразделением из 1000 саперов. Эти саперы очистили более миллиона кв.м земли, восстановив ее для продуктивного использования, и уничтожили более 5000 мин и 1300 неразорвавшихся боеприпасов. Расчистив десять известных минных полей и 410 опор электропередач, Намибия продолжила движение к тому, чтобы стать страной, защищенной от мин. Несмотря на то, что этот прогресс находится под угрозой, учитывая трансграничную установку мин ангольскими повстанческими силами, Государственный департамент США будет продолжать предоставлять финансирование для противоминной деятельности, если это необходимо.

Руанда

Проблема наземных мин
Руанда вышла из гражданской войны с примерно 100 000–250 000 наземных мин на своей земле.Самая большая концентрация наземных мин, примерно 50 000–60 000, находится в районе Кигали и в четырех префектурах на севере и северо-западе, в районе примерно 120 км в длину и примерно в 10 км внутри Руанды вдоль границы с Угандой. К югу от этого региона есть еще 1 200 кв. Км 90 880 предполагаемых мин.

Помощь США
В 00 финансовом году Руанда получила 285 000 долларов США в виде гуманитарной помощи США по разминированию для повышения осведомленности о минной опасности, проведения операций по разминированию и закупки оборудования для разминирования.Помощь в размере 400 000 долларов в 2001 финансовом году позволила Национальному бюро по разминированию (NDO) продолжить агрессивную кампанию по информированию о минной опасности, пополнить часть оборудования, которое оно использовало при проведении операций по разминированию в труднопроходимой местности Руанды, и предоставить саперам и медикам дополнительную подготовку.

Руанда получает гуманитарную помощь США по разминированию с 1995 финансового года, общая сумма взносов в настоящее время превышает 13 миллионов долларов. В 1995 году сотрудники Сил специальных операций США (SOF) создали NDO в Кигали и обучили 120 военнослужащих Патриотической армии Руанды (RPA) методам гуманитарного разминирования.Солдаты SOF вернулись в 1996 году, чтобы провести переподготовку и помочь NDO в интеграции минно-розыскных собак, финансируемых USAID, в его операции по разминированию. В 1997 году сотрудники SOF создали программу компьютерного обучения в NDO, обновили центр сбора данных NDO и провели обучение по информированию о минной опасности. Другая военная группа США, включая специалистов по обезвреживанию боеприпасов (EOD), обучила 93 сапера RPA и сотрудников EOD. В 1998 и 1999 годах при помощи США были профинансированы ремонт объектов ННЦН в тренировочном лагере Реберо, закупка оборудования для разминирования и проведение дополнительных тренингов по УБВ.Также осуществляется программа обеспечения качества, чтобы помочь Руанде достичь стандартов ООН по разминированию.

Достижения
Помощь США в разминировании сильно повлияла на руандийское общество. Более 200 обученных в США саперов и сотрудников EOD расчистили более семи миллионов квадратных метров земли, включая 6000 км заросших кустарником дорог, уничтожив при этом почти 24000 мин и неразорвавшихся боеприпасов (НРБ). Большая часть расчищенных земель используется для натурального хозяйства. Число погибших от мин и неразорвавшихся боеприпасов снизилось со 108 в 1994 году до трех в 2000 году, а количество связанных с ними травм уменьшилось со 128 до четырех за тот же период.Около 400 000 беженцев и 200 000 внутренне перемещенных лиц (ВПЛ) вернулись в свои села, многие в дома, построенные РПА на расчищенных землях. Программа гуманитарного разминирования в Руанде сейчас находится на стадии поддержки, что свидетельствует об успехе американских программ гуманитарного разминирования.

Сомали (Северо-Запад Сомали)

Проблема наземных мин
На северо-западе Сомали существует серьезная проблема с наземными минами и неразорвавшимися боеприпасами (НРБ). В результате нескольких конфликтов осталось большое количество мин и неразорвавшихся боеприпасов вдоль границы между Северо-Западом Сомали и Эфиопии, по периметру, окружающему военные объекты, важные подъездные пути и городские районы.Центр по противоминной деятельности в Сомали подтвердил наличие по крайней мере 28 заминированных дорог, а также 63 известных и 17 предполагаемых минных полей.

Помощь Соединенных Штатов
В 00 финансовом году Соединенные Штаты предоставили 1,4 миллиона долларов гуманитарной помощи в разминировании Северо-Западу Сомали через Доверительный фонд организации жизнеобеспечения с осознанием опасности (HALO). В 01 финансовом году HALO Trust получила дополнительно 1,4 миллиона долларов, чтобы позволить ему продолжить свои усилия по разминированию. С 1998 года США выделили почти 4 доллара.3 миллиона на помощь в разминировании Северо-Западного Сомали.

Достижения
К августу 2000 года HALO Trust очистил 1 428 750 кв. М земли, уничтожив при этом 997 мин и неразорвавшихся боеприпасов. Расчищенная земля позволила беженцам вернуться в свои дома в Бурао.

Свазиленд

Проблема наземных мин
Свазиленд имеет одно минное поле на крайнем северо-востоке страны вдоль границы с Мозамбиком. Его длина составляет около 10 км, а ширина колеблется от 50 до 100 м.Считается, что на этом поле находится около десятка мин.

Помощь США
Соединенные Штаты предоставили Свазиленду 8 377 долларов в рамках гуманитарной помощи по разминированию в течение 00 финансового года, и примерно 26 000 долларов будут выделены на программу в 01 финансовом году. На счету в целевом фонде Агентства по сотрудничеству в области безопасности Министерства обороны США 289000 долларов США в 98 финансовом году.

С 98 финансового года Соединенные Штаты предоставили помощь на сумму более 1 миллиона долларов.На средства выделено обучение саперов и саперная техника. В 1999 и 2000 годах Силы специальных операций США (SOF) проводили программы обучения инструкторов, а Государственный департамент США предоставил миноискатели и защитное снаряжение.

Достижения
Обучение в США позволило создать местный свазилендский потенциал для проведения операций по гуманитарному разминированию с использованием методов, соответствующих стандартам ООН и международным стандартам. Соединенные Штаты считают, что опыт Свазиленда в расчистке минного поля позволит ему внести свой вклад в возможные будущие операции по поддержанию мира.

Замбия

Проблема наземных мин
В результате почти двадцатилетней борьбы Замбии за независимость страна столкнулась с проблемой наземных мин, масштабы которой практически неизвестны. Правительство Республики Замбия (GRZ) не может оценить количество и тип наземных мин на своей земле, поскольку комбатанты установили мины «по схеме неудобства». Запросы GRZ к бывшим колониальным властям и бывшим участникам освободительного движения на получение информации о установленных ими наземных минах не увенчались успехом.По наилучшей оценке GRZ, наземные мины поражают 2500 кв. Км в пяти провинциях, простираясь от Мвинилунга на границе с Демократической Республикой Конго в северо-западной провинции и продолжаясь вдоль западных границ до Лундази в восточной провинции и охватывая всю территорию южные, Лусакские и центральные провинции. Большие площади плодородных земель в провинциях, пострадавших от мин, были практически закрытыми на протяжении более 30 лет. Боязнь мин не позволяет использовать дороги, школы, водные пути, сельские медицинские центры и даже аэропорты.С тех пор, как Замбия обрела независимость в 1980 году, от наземных мин погибло или искалечено не менее 200 человек. Это число может быть больше, поскольку больницы не указывают конкретно пострадавших от наземных мин в своих общих записях о потерях.

Помощь США
В 01 финансовом году Государственный департамент США предоставил Замбии 750 000 долларов в виде гуманитарной помощи в разминировании для финансирования американского подрядчика, который обучит недавно созданный Центр противоминной деятельности работе и управлению национальная программа гуманитарного разминирования.В апреле 2001 года представители Государственного департамента США и Министерства обороны США посетили Замбию, чтобы оценить возможность проведения дополнительной программы информирования о минной опасности.

Достижения
Завершение обучения американского подрядчика и реализация программы информирования о минной опасности к концу 2001 года выведет Замбию на путь развития местного устойчивого гуманитарного потенциала по разминированию.

Зимбабве

Проблема наземных мин
По оценкам Национального управления по разминированию Зимбабве (NDO), в результате Освободительной войны, закончившейся в 1980 году, осталось 656 кв.км земли заражено 2,5 млн противопехотных мин. Хотя комбатанты не подготовили и не вели учет минных полей надлежащим образом, ННЦН считает, что большинство мин находится на минных полях протяженностью 700 км вдоль границ с Замбией и Мозамбиком. Это отдаленный регион страны с пересеченной местностью, затрудняющий проведение минных изысканий. В 2000 году было зарегистрировано три пострадавших от противопехотных мин.

Помощь США
Зимбабве получила почти 2 миллиона долларов в США.S. Гуманитарная помощь в разминировании в 00 финансовом году для программы подготовки инструкторов и закупки материалов по разминированию и оборудования для разминирования. В 2001 финансовом году Соединенные Штаты выделили дополнительно 621 000 долларов на полное оснащение еще одного взвода разминирования. С 98 финансового года вклад США в гуманитарное разминирование составил более 6 миллионов долларов.

В рамках помощи США было профинансировано обучение в Силах специальных операций США (SOF) обучения трех взводов боевых инженеров зимбабвийской армии процедурам разведки минных полей, основным методам разминирования, санитарным навыкам и обслуживанию транспортных средств, а также закупке оборудования и транспортных средств, необходимых для оснащения. и перевезти взводы.Кроме того, в настоящее время создан ННЦН, и завершено обучение управлению персоналом и организационной структуре.

Достижения
Подразделение NDO по информированию о минной опасности, которое отвечает за обучение анализу целевой аудитории и разработку информационных кампаний по повышению осведомленности о минной опасности, помогло снизить уровень несчастных случаев в стране. Инженеры зимбабвийской армии и саперы из частного сектора уничтожили 26 000 мин и расчистили более 800 000 кв. М земли, открыв большие участки земли в водопаде Виктория для туризма и в долине Замбези для переселения.По мере того, как Зимбабве приближается к этапу поддержания в своих операциях по разминированию, Соединенные Штаты будут продолжать оказывать поддержку, чтобы страна могла извлечь выгоду из примерно сотен миллионов долларов, которые можно заработать ежегодно за счет полного использования земель, в настоящее время затронутых минами.

.
