Пакетный выключатель автомат: Пакетник и автомат — в чем разница?

Содержание

устройство, схема подключения и особенности применения (115 фото + видео)

Как это неудивительно, но многие люди не имеют представления, как выглядит пакетный выключатель, хотя на самом деле неоднократно на него натыкались. Во времена СССР подобным оборудованием оснащали все здания. Оно выполняло задачу рубильника, включая и отключая при необходимости подачу электрического тока.



Сегодня популярна замена пакетных выключателей на более современные автоматы. Но в некоторых квартирах и домах до сих пор можно встретить пакетники.

Краткое содержимое статьи:

Назначение пакетного выключателя

Назначение пакетника:

  • распределение электрического тока;
  • полное отключение электроэнергии в квартире или подъезде.

Пакетный выключатель отличается от дифференциального аналога невозможностью его отключения от сети. Небольшие перегрузки могут вывести его из строя.



В былые времена подобными компактными приспособлениями оснащали каждое жильё, поскольку отсутствовали альтернативные способы контролирования поступающего тока. На сегодняшний день электрики предпочитают использовать двух- или трёхполюсный автомат.

Пакетники разработаны для работы в электросетях, где напряжение невелико (не больше 440 В). Но существуют экземпляры, которые могут работать и при более высокой нагрузке.

Устройство оборудовано рычагом, который даёт возможность вырубить электричество вручную. Схему пакетного выключателя можно без проблем найти в Интернете.

Особенности конструкции

Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.

Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.

Достоинства пакетников

Пакетные выключатели имеют следующие преимущества:

  • Небольшие размеры.
  • Быстрота гашения дуги.
  • Лёгкость ухода и эксплуатации.
  • Стойкость к механическим воздействиям.
  • Широкая область использования.

Пакетные выключатели можно использовать вместо выключателей ввода, для управления двигателями, а также в качестве токораспределяющих устройств. С их помощью можно переключать цепи управления.

Разновидности

В зависимости от уровня защиты от воздействия негативных условий окружающей среды выпускают следующие виды пакетных выключателей:

  • открытые;
  • закрытые;
  • герметичные.

Открытые переключатели являются незащищёнными. Их устанавливают в распределительных щитках. Также местом их крепления могут быть металлические ящики. Недостатки таких приборов – чувствительность к пыли, низкая устойчивость к повышенной влажности.

Закрытый пакетник оснащён спецоболочкой, выполняющей роль корпуса. Подобное конструкционное решение делает возможным установку прибора вне электрического щита. Достоинства – устойчивость к грязи, пыли и влажности, безопасность эксплуатации.



Герметичные выключатели делают из сплава алюминия и поливинилхлорида. Плюсы подобных приспособлений – долговечность, прочность, надёжность, влагостойкость, герметичность.

Нюансы подключения

Как же подключить пакетный выключатель? Его компактность позволяет использовать для закрепления устройства в электрическом щите стандартную DIN-рейку. В качестве крепёжных деталей обычно применяют саморезы.



Устанавливая пакетник, следует ориентироваться на его схему подключения. Вам понадобится подсоединить провода к соответствующим клеммам данного оборудования. Это процедура требует сосредоточенности и внимательности. Помните, что у приспособления, сделанного за рубежом, цветовая маркировка проводов может отличаться.

Перед приобретением пакетного выключателя тщательно изучите информацию о нём, попросите у продавца ознакомиться с прилагающимися к изделию документами. Не пытайтесь сэкономить, выбирая товар низкого качества от непроверенных производителей. Это выйдет вам боком.

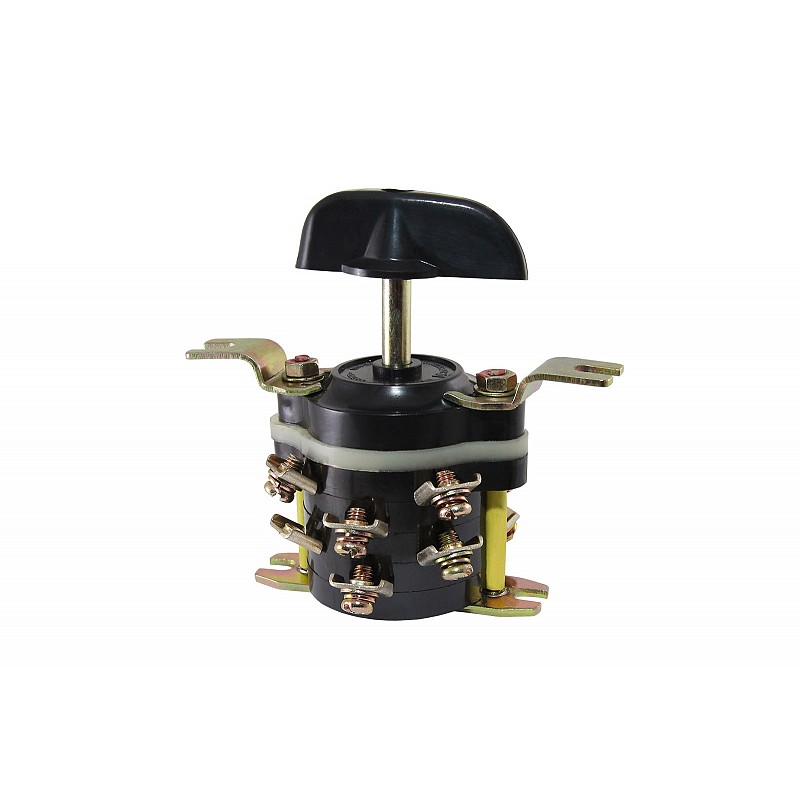

Фото пакетного выключателя







Вам понравилась статья? Поделитесь 😉

Выключатель пакетный ПВ (ВП) - Промтех-электро. Лампы, светодиодные светильники Navigator, автоматы IEK, ABB

Пакетные выключатели  на 16А
Выключатель пакентый ПВ 1-16 М3 исп.1
Выключатель пакентый ПВ 1-16 М3 исп.3
Выключатель пакентый ПВ 1-16 М1, IP56, пластик
Выключатель пакентый ПВ 2-16 М3 исп.1
Выключатель пакентый ПВ 2-16 М3 исп.3
Выключатель пакентый ПВ 2-16 М3 IP30, карболит
Выключатель пакентый ПВ 2-16 М1IP56, пластик
Выключатель пакентый ПВ 2-16 М1 IP56, силум

Выключатель пакентый ПВ 3-16 М3 исп.1
Выключатель пакентый ПВ 3-16 М3 исп.3
Выключатель пакентый ПВ 3-16 М3 IP30, карболит
Выключатель пакентый ПВ 3-16 М1 IP56, пластмасса
Выключатель пакентый ПВ 3-16 М1IP56, силум
Выключатель пакентый ПВ 4-16 М3 исп.3
Выключатель пакентый ПВ 4-16 М3 исп.1
Выключатель пакентый ПВ 4-16 М1 IP56, пластмасса

.

Пакетные выключатели  на 40А

Выключатель пакентый ПВ 2-40 М3 исп.1
Выключатель пакентый ПВ 2-40 М3 исп.3
Выключатель пакентый ПВ 2-40 М1 IP56, пластик
Выключатель пакентый ПВ 2-40 М1 IP56, силум
Выключатель пакентый ПВ 3-40 М3 исп.1
Выключатель пакентый ПВ 3-40 М3 исп.3
Выключатель пакентый ПВ 3-40 М1IP56, пластик
Выключатель пакентый ПВ 3-40 М1 IP56, силум
Выключатель пакентый ПВ 4-40 М3 исп.1
Выключатель пакентый ПВ 4-40 М3 исп.3
Выключатель пакентый ПВ 4-40 М1 IP56, пластик
Выключатель пакентый ПВ на 60А
Выключатель пакентый ПВ 2х60 М1 IP56, силум

Выключатель пакентый ПВ 3х60 М1 IP56, силум

Пакетные выключатели ПВ на 63А

Выключатель пакентый ПВ 2-63 М1 IP56, силум
Выключатель пакентый ПВ 3-63 М1 IP56, силум
Выключатель пакентый ПВ 2-63 М3 (с наконечниками)
Выключатель пакентый ПВ 2-63 М3 (с наконечниками)
Выключатель пакентый ПВ 2-63 М1 IP56, пластмасса
Выключатель пакентый ПВ 3-63 М3 (с наконечниками)
Выключатель пакентый ПВ 3-63 М3 (с наконечниками)

.

Пакетные выключатели ПВ на 100А

Выключатель пакентый ПВ 2-100 М1 IP56, силум
Выключатель пакентый ПВ 3-100 М1 IP56, силум
Выключатель пакентый ПВ 2-100 М3 исп.1
Выключатель пакентый ПВ 2-100 М3 исп.3
Выключатель пакентый ПВ 2-100 М1 IP56, пластмасса
Выключатель пакентый ПВ 2-100 М1 IP56, стальной корпус
Выключатель пакентый ПВ 3-100 М3 исп.1
Выключатель пакентый ПВ 3-100 М3 исп.3
Выключатель пакентый ПВ 3-100 М1 IP56, пластмасса
Выключатель пакентый ПВ 3-100 М1 IP56, стальной корпус
Выключатель пакентый ПВ 4-100 М3 исп.1
Выключатель пакентый ПВ 4-100 М3 исп.3


Пакетные выключатели ПВ на 160А

Выключатель пакентый ПВ 2-160 М3 исп.1
Выключатель пакентый ПВ 2-160 М3 исп.3
Выключатель пакентый ПВ 2-160 М1 IP56, пластмасса
Выключатель пакентый ПВ 3-160 М3 исп. 1
Выключатель пакентый ПВ 3-160 М3 исп.3
Выключатель пакентый ПВ 3-160 М1 IP56, пластмасса
Выключатель пакентый ПВ 4-160 М3 исп.1
Выключатель пакентый ПВ 4-160 М3 исп.3



.

Неисправности пакетного выключателя – Электрификация.ру

Неисправности пакетного выключателя можно разделить на электрические и механические.

Электрические неисправности — это подгоревшие контакты, оплавление изоляции присоединяемых к контактам пакетника проводов, эрозия их медных или алюминиевых жил.

Механические неисправности — это заедание валика и кулачков, нарушения целостности корпуса устройства, поломки рукояток и т. п.

Естественно, электрические и механические неисправности взаимосвязаны, и как правило одна проблема усугубляет другую. В частности, подгорание контактов ведёт к постепенному разрушению пластмассовых деталей корпуса пакетного выключателя. В итоге на корпусе устройства появляются зияющие пустоты с обугленными краями. В конечной стадии процесса из-за образовавшихся дыр контактные пластины выключателя могут просто выпасть из корпуса, и уж во всяком случае они легко извлекаются электриком, пришедшим устранять неисправность (восстанавливать электроснабжение квартиры, частного дома или нежилого помещения).

Иногда из-за предельно изношенных пакетных выключателей случаются короткие замыкания, что может сопровождаться частичным или полным разрушением корпуса аппарата с выбросом копоти, яркой вспышкой и аварийным отключением электроснабжения по стояку, а в некоторых случаях — даже возгоранием электрощита. За столь вопиющее вероломство острословы от электротехники прозвали пакетные выключатели (пакетники) взрывпакетниками.

Неисправности пакетного выключателя — одна проблема усугубляет другую.

На все неисправности один ответ

По большому счёту попытки классифицировать неисправности имеют больше теоретическое, нежели практическое значение.

 Неисправность пакетного выключателя как правило вынуждает менять его на автоматический выключатель современного образца.

Замена пакетного выключателя на автомат Так почему бы не установить аналогичный пакетник и не мучиться? Почему установка автомата сегодня воспринимается как более грамотное техническое решение?

Во-первых, качество современных пакетных выключателей значительно ниже качества их советских аналогов. Попытки поменять шило на мыло в данном случае не просто не дают устойчивого положительного эффекта, а обеспечивают резко отрицательный результат.

Во-вторых, пакетные выключатели, являясь советской разработкой многолетней давности, стали слабоваты для современных нагрузок.

В-третьих, наши граждане имеют склонность отключать электроснабжение квартиры под нагрузкой. Внутренние части контактов пакетных выключателей при этом интенсивно искрят и подвергаются электрической эрозии, что приводит к снижению их эксплуатационного ресурса. Автоматический выключатель переносит подобное «варварство» менее болезненно.

Рубильник вместо пакетного выключателя?

Некоторые энергосбытовые организации предписывают своим абонентам устанавливать в квартирных щитах (КЩ) вместо пакетника не автоматический выключатель, а выключатель нагрузки (рубильник в модульном исполнении). мотивируя это тем, что в этажном щите (ЭЩ) уже есть автомат. Формализм, упёртость, произвол контролёров и отсутствие нормальной обратной связи с абонентами и ответственности перед ними — характерные признаки большинства энергосбытовых организаций современной РФ.

Замена автоматов | Установка автоматических выключателей


Замена автоматов.

Главные аппараты в электрощите квартиры, обеспечивающие безопасность эксплуатации электроустановки – это автоматические выключатели и УЗО. Средний срок службы автоматов составляет 10 лет, по истечении которого они подлежат замене. Во многих домах автоматы не менялись со времен постройки здания и таким образом представляют потенциальную угрозу, т.к. могут не сработать при возникновении аварийной ситуации в электропроводке.

Мы выполняем следующие работы в электрощитах:

  • Замена автоматов в электрощитах.
  • Реконструкция щитка в старом фонде - замена пробок на автоматы.
  • Замена пакетника на двухполюсный автомат.
  • Ремонт электрического щита - замена автоматов в щитке.
  • Установка УЗО для защиты человека от поражения электротоком.
  • Установка автоматов для подключения стиральной машины к электрощиту.

Помимо таких услуг как: установка автоматов и замена автоматов мы осуществляем: подключение узо, выполняем монтаж и замену счетчика электроэнергии, проводки в электро щите, а также установку электрощитов различной конструкции.


Установка автоматов.

В домах, построенных до 2000-х годов, как правило, отсутствует возможность подключить заземление. Поэтому кроме замены автоматов мы также рекомендуем установить УЗО для дополнительной защиты от утечек тока. В типовом квартирном электрощитке обычно установлены общий пакетный выключатель (пакетник) счетчик электроэнергии, 2-3 автомата. Таким образом электропитание делится всего на две группы и при отключении одного автомата обесточивается половина всех розеток и освещения. По этой причине при полной замене проводки или электрификации нового помещения устанавливается большее количество автоматов, чтобы повысить надежность электроснабжения.


Замена автоматов в щитке.

Автоматические выключатели могут устанавливаться в щите на лестничной клетке или во внутриквартирном щитке. Рассмотрим замену автоматов в наиболее распространенном типовом квартирном щитке, такие монтировались в хрущевках и некоторых девятиэтажках с 60-х по 80-е годы. Если у вас такой же электрощиток как на картинке, то есть три варианта его модернизации:

1. В этом случаи меняются только автоматы (при необходимости ставятся дополнительные). Счетчик и провода остаются прежние. Пакетный выключатель типа ПВ (расположен между автоматами), отключающий весь щиток, обладает крайне низкой надежностью – у него часто прогорают внутренние контакты, что может привести к короткому замыканию. Поэтому при наличии возможности и достаточной длине штатных проводов его можно заменить на двухполюсный автомат номиналом не более 20-25 А (ограничение по сечению вводного провода, как правило это алюминий 4 мм2).

2. Происходит замена всех автоматов, пакетника, а также электросчетчика, но сама монтажная панель не меняется. Обращаем ваше внимание, что при любых работах по вскрытию клеммной коробки счетчика и снятию пломбы предварительно нужно получить предписание ПетроЭлектроСбыта.

3. Полностью демонтируется вся панель со старой аппаратурой, устанавливается новый пластиковый щиток с аппаратами защиты и компактным модульным счетчиком.


Выбор автоматического выключателя.

Из таблицы можно узнать, какого номинала автомат необходим для конкретного типа нагрузки:

Назначение автомата
Тип аппарата
Номинальный ток уставки, А
Сечение кабеля, мм2
Вводной (общий) в квартире с электроплитой
двухполюсный
32 (40)
6 - 10
Вводной (общий) в квартире с газовой плитойдвухполюсный20 (25)
4 - 6
Питание электрической плиты при однофазном подключении
однополюсный25 (32)
6
Линии розеток, бойлер, стиральная машина
однополюсный16
2,5

Линии освещения


однополюсный10
1,5

Материалы для реконструкции электрощита Вы можете купить в магазинах Метизы, ЭТМ, Минимакс или строительных супермаркетах города. Самые надежные фирмы производители автоматов и УЗО это ABB и Legrand. Узнать более подробную информацию о стоимости работ, уточнить какие материалы вам необходимо приобрести, а также оставить заявку на вызов мастера можно ежедневно по телефону  с 10:00 до 20:00.

Пакетные выключатели | Аппараты распределительных устройств низкого напряжения | Архивы

Страница 62 из 75

8-3. ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ

Пакетными выключателями называются выключатели с клиновым контактом, у которых контактные ножи и стойки находятся внутри невысоких изоляционных цилиндров (пакетов), устанавливаемых один над другим (рис. 8-7).

Неподвижные контакты 1, к которым присоединяются провода, могут устанавливаться в любом из четырех пазов по окружности пакета. Они при определенном положении рукоятки могут соединяться между собой подвижными контактами с пружинящими губками 2 и дугогасительными фибровыми шайбами 3, насаженными на четырехгранный изолированный валик. Валик связан с приводной рукояткой через механизм 4, который при вращении рукоятки поворачивает его с большой скоростью, независимой от скорости движения рукоятки. Для этого механизм имеет заводную спиральную пружину, два поводка, из которых один жестко связан с рукояткой, а другой — с валиком, и фасонную пружинящую шайбу, сидящую на валике р фиксирующую его положение путем упора в выступе на крышке. При повороте рукоятки сначала натягивается заводная пружина, а затем освобождается фиксирующая шайба и под действием пружины валик с контактами поворачивается на 90°.

Собирая пакеты с подвижными контактными шайбами различной конфигурации и располагая шайбы и неподвижные контакты различным образом, можно получить разнообразные схемы. Наиболее распространенные исполнения: одно-, двух- и трехполюсные выключатели (два положения «включено», два — «отключено»), двух- и трехполюсные переключатели на три направления (одно положение «отключено»; в каждом из оставшихся трех положений данный контакт одного полюса соединяется с одним из трех других), двух- и трехполюсные переключатели на два направления, переключатели обмоток асинхронных двигателей (со звезды на треугольник, переключатели полюсов, реверсивные). Основные данные пакетных выключателей приведены в табл. 8-2.

Рис. 8-7. Пакетный выключатель.

Пакетные выключатели имеют широкое распространение вследствие компактности, удобства монтажа, значительной разрывной мощности, возможности получения многочисленных схем при небольшом числе деталей, допустимости работы в любом положении и нечувствительности к толчкам и вибрациям. Они часто устанавливаются в станциях управления сложными станками.

Таблица 8-2

Данные пакетных выключателей согласно ГОСТ [Л. 8-8]

Примечание. Указанные числа отключений относятся к работе как на переменном, так и на постоянном токе и зависят от индуктивности цепи. Г — постоянная времени при постоянном токе; cosφ—коэффициент мощности при переменном токе.

Значительным недостатком пакетных выключателей являются: высокая трудоемкость и необходимость тщательного их изготовления, сложность ремонта, высокая стоимость и малый срок службы. Наиболее слабым местом конструкции являются сильно напряженная пружина, поворачивающая контакты, которая часто выходит из строя в эксплуатации, и клиновые контакты, которые легко обгорают. Пакетные выключатели иногда применяются в качестве пускового аппарата и в этом случае при частых отключениях работают плохо. В последнее время разрабатываются и внедряются выключатели, также набираемые из изоляционных пакетов, но со стыковыми контактами и кулачковым механизмом. Износоустойчивость их значительно выше, чем у описанных типов.
