Печатные платы онлайн: Онлайн-инструмент создания схем и печатных плат

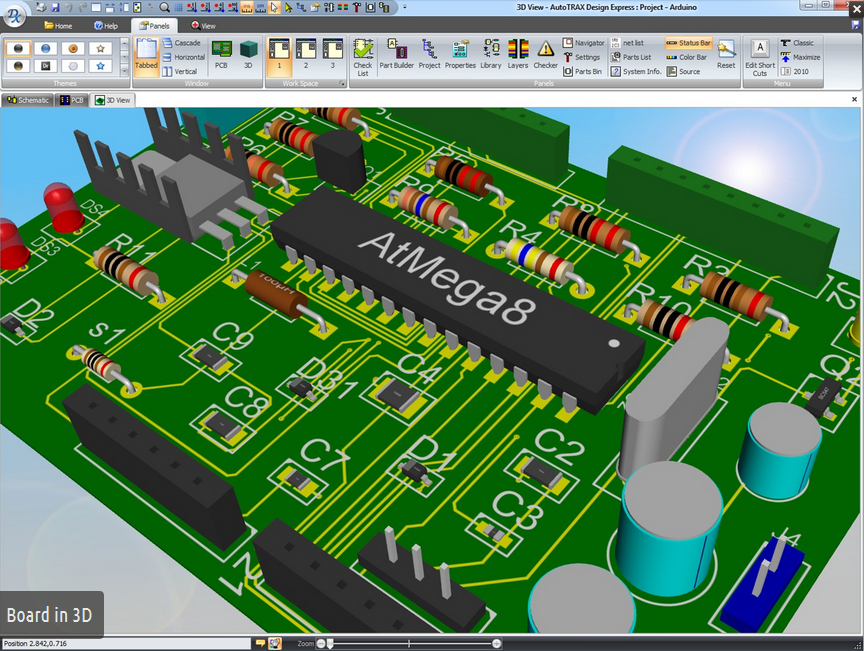

онлайн-редактор схем и печатных плат

В поисках простой рисовалки электрических схем с возможностью экспорта в SVG набрел на весьма интересный проект — EasyEDA.

EasyEDA — это мощная бесплатная, не требующая инсталляции облачная платформа для рисования и симуляции схем, разводки печатных плат и не только. Она может использоваться на любом железе и работать под любой операционной системой — Linux, Windows или Mac OS. Все, что ей требуется — любой HTML5-совместимый браузер: Chrome, Firefox, IE, Opera, или Safari. EasyEDA — результат работы небольшой команды хакеров. Сейчас она имеет богатую библиотеку из тысяч электронных компонент (как для схем и печатных плат, так и для моделирования) и десятки тысяч примеров схем! И любой желающий может пользоваться этой библиотекой и расширять ее.

Система выглядит более-менее стабильной и легка в освоении. Пользовательский интерфейс вполне отзывчив в работе. Зарегистрировавшись в системе, вы можете хранить все свои схемы и компоненты в облаке.

А можно экспортировать схему в файл и сохранить у себя на компьютере.

Возможности EasyEDA

Редактор схем

Удобный интерфейс с кучей библиотек. Умеет импортировать файлы из LTSpice, Altium Designer и Eagle

Редактор печатных плат

Позволяет развести печатную плату из схемы. Возможность экспорта в gerber. Имеет неплохой автороутер

Spice-симулятор

Умеет работать с цифровыми, аналоговыми и смешанными сигналами, облачные сервисы обеспечивают быстрое моделирование

Редактор блок-схем

Может, кому-нибудь пригодится

Горячие клавиши

Множество операций удобно выполнять горячими клавишами, которые можно настроить — всего 64 комбинации

Экспорт

Печатные платы — Protel, Kicad, PADS
рисунки — PDF, SVG, PNG
умеет экспортировать схемы и платы в JSON-формат

Импорт

Altium/ProtelDXP Ascii Schematic/PCB
Eagle схемы, печатные платы и библиотеки
библиотеки и модули Kicad
Spice — модели

Окно редактора схем выглядит следующим образом:

Центральная область экрана отображает схему или печатную плату. Причем, одновременно можно держать открытыми множество схем/плат — такой возможности нет даже в Eagle! На панели слева можно выбирать компоненты из библиотеки EasyEDA или своих собственных. Чтобы перенести компонент на схему, надо кликнуть по нему и курсор мыши примет вид этого компонента. Затем, если кликнуть по схеме, компонент будет помещен в место клика. Также, в левой панели можно осуществлять навигацию между своими проектами.

Чтобы соединять элементы между собой, есть плавающее окно «Wiring Tools». Окно «Drawing Tools» позволяет добавлять пояснительные надписи, фигуры и рисунки. А кликнув по элементу можно редактировать его свойства в правой панели.

Этот интересный проект доступен по адресу http://easyeda.com

Небольшая видеодемонстрация с сайта EasyEDA наглядно демонстрирует возможности системы:

После некоторого опыта использования продукта можно сказать, что он вполне юзабелен, хоть и всё ещё сыроват. До тех пор, пока у Eagle CAD были ограничения на размер платы, имело смысл осваивать EasyEDA привыкая к его особенностям и некритичным багам. Но, после того, как Eagle был куплен Autodesk-ом и ограничение на максимальный размер платы в бесплатной версии было снято, EasyEDA, как мне кажется, ощутимо утратил свою актуальность.

Заказ печатных плат

В завершение, несколько слов о заказе печатных плат. Разработанные платы можно заказать прямо в системе по сравнительно гуманным ценам. Вообще, хитрые китайские маркетологи в разы завышают стоимость доставки, выставляя при этом цену за сами платы как символические $2 (для десятка плат с размерами не более 10х10 см). По факту же, цена с доставкой за десяток мелких платок у EasyEDA обычно выходит дороже, чем у других китайских контор. И это при том, что если выбрать паяльную маску цвета, отличного от зелёного, то цена сразу подскакивает ещё на $10..$20! И это тоже чисто маркетинговый ход — сами EasyEDA платы не производят, и заказывают их на фабрике, где цена от цвета маски не зависит. Опять же, в Китае есть достаточно мест, где можно заказать платы с любым цветом маски (кроме, разве что фиолетового и матовых масок) без наценок за цвет.

Вообщем, если надо заказать десяток небольших плат, то лично я бы делать это в EasyEDA не стал. Но, если нужна большая партия, и/или размеры этих плат превышают 10х10 см, то тут я альтернативы EasyEDA пока не встречал.

По срокам производства — раньше платы от них приходили где-то за три недели с момента заказа. Но с некоторых пор, всё стало хуже и этот время доставки выросло раза в два. Причём, сама почта Сигнапура работает очень быстро, но платы по несколько недель лежат на складе производителя ожидая отправки (хотя, всё это время заказ числится в системе как отправленный, он не трекается).

Качество производимых плат — хорошее (но не отличное). На маске могут быть небольшие дефекты и неровности, шелкография (особенно мелкая) может быть смазана и немного смещена относительно отверстий. Но Качество дорожек никаких нареканий не вызывает — брака с залипаниями или разрывами замечено не было.

EasyEDA

Он-лайн сервис EDA, включающий в себя редактор электрических схем, spice-симулятор и редактор печатных плат.

EasyEDA подходит для разработки электронных устройств низкой и средней степени сложности и предназначается для инженеров-электронщиков, преподавателей, студентов и радиолюбителей.

Данный онлайн-сервис поддерживает импорт файлов из САПР LTSpice, Eagle, Kicad и Altium Designer. Редактор электрических схем имеет мощные инструменты для рисования новых проектов с использованием существующих библиотек. Поддерживается создание и редактирование, как отдельных компонентов схем, так и иерархических схем и подсхем SPICE-моделей.

Разработка собственных элементов выполняется либо путем копирования и изменения существующих, либо их рисованием «с нуля». Особенностью программного обеспечения также является то, что помимо библиотек обычных «2D» графических символов компонентов, имеется библиотека их «3D» изображений.

Spice-симулятор проводит различные анализы (Transient, DC Transfer, DC sweep, AC Analysis, DC on pnt) аналоговых, цифровых и смешанных цепей. Имеются широкие настройки отображения результатов симулирования – областей, графиков, цвета фона, сетки и т.д. Все возникающие в ходе моделирования ошибки выводятся в виде сообщений в отдельном окне в текстовой форме. Результаты симуляций можно экспортировать в файлы формата CSV для обработки в пакетах сторонних производителей.
Редактор печатных плат формирует макеты плат на основе электрических схем. Имеются инструменты размещения и редактирования компонентов, прокладки дорожек, проверки правил дизайна DRC, создания моделей посадочных мест.

EasyEDA по умолчанию поддерживает до 6 слоев печатных плат, а размер их практически неограничен – возможны конструкции более 100х100 см. Списки соединений (netlist) могут быть экспортированы в форматы программ Protel, Kicad и PADS, а файлы печатных плат – в формат Gerber. Кроме того, изготовление печатных плат можно заказать напрямую через меню EasyEDA.

Среди прочих возможностей веб-приложения стоит отметить поддержку использования горячих клавиш, создание спецификаций материалов (BOM), онлайн-обмен и совместную работу над схемами и макетами печатных плат. Результаты работ можно экспортировать в файлы форматов SVG, PDF и PNG.

EasyEDA была написана небольшой группой независимых разработчиков, называющих себя «The Team». Работа над онлайн-приложением заняла у них более трех лет. По словам авторов ПО их основной целью было создать удобный, простой в освоении и бесплатный мультиплатформенный инструмент для проектирования электронных устройств.

Сервис EasyEDA бесплатен и не имеет ограничений. Начать работу с онлайн-системой автоматизированного проектирования можно после перехода по ссылке «Launch EasyEDA Editor» на стартовой странице. Для создания собственных проектов в программе необходимо зарегистрироваться. На сайте имеется подробный учебник по работе с данным продуктом. Кроме того, и сама программа EasyEDA, и сайт, посвященный ей, имеет множество примеров схем.

Приложение включает английский, польский, китайский, японский, французский, испанский, немецкий и шведский варианты интерфейса. Русского среди них нет, однако языковой файл программы в формате TXT находится в свободном доступе, и авторы EasyEDA предлагают всем желающим помочь им в переводе приложения на их родной язык.

Онлайн-сервис не требователен к аппаратным ресурсам пользователей, необходимо лишь наличие высокоскоростного интернет-соединения. EasyEDA открывается в любом современном браузере и во всех операционных системах, а рабочие проекты хранятся на удаленном сервере.

Условия пользования: free.

Официальный сайт EasyEDA: http://easyeda.com

Обсуждение программы на форуме

Изготовление печатных плат с помощью сервисов EasyEDA и JLCPCB

Почему JLCPCB?

Одним из самых дешевых способов производства печатной платы, конечно, является ее изготовление своими руками. Однако, получение красивых и качественных самодельных ПП требует большого опыта. А так же, изготовление платы в домашних условиях нам не подходит из-за высокой трудозатратности данного мероприятия.

Для изготовления своих ПП, я воспользовался интегрированным в EasyEDA сервисом JLCPCB. Сервис имеет самое большое предприятие по прототипированию печатных плат в Китае и собственное производство с огромными мощностями. Это в свою очередь может являться гарантом качества и основной причиной выбора данного сервиса.

Как это работает?

После того как выполнена трассировка ПП, на верхней панели клиента EasyEDA жмем: Документ → Создать Gerber и соглашаемся с проверкой DRC (контроль правил разработки).

В появившемся окне можно выполнить следующее:

1. Изменить основные параметры ПП.
2. Сгенерировать архив с Gerber файлами. Данные файлы используются для изготовления фотошаблона будущей платы, на специализированном оборудовании.
3. Заказать ПП на JLCPCB.

Рис.1. Создание Gerber

Далее нажав на Заказать на JLCPCB, мы переходим на jlcpcb.com. Второй аккаунт для заказа изготовления ПП создавать не нужно, так как с сервисом EasyEDA он един.

Первым делом нас встречает изображение внешнего вида будущих плат и их стоимость в стандартной конфигурации.

Рис.2. Внешний вид печатной платы и детали заказа

Ниже, на этой же странице, мы можем детально настроить конфигурацию ПП. Здесь можно изменить толщину ПП и меди, цвет маски, способ обработки (свинцовый/без свинцовый), и даже заказать золочение монтажных отверстий. Количество слоев для платы сервис определяет автоматически.

Рис.3. Настройка конфигурации печатной платы

Закончив настройку, сохраняем наш заказ в корзину (Save to Cart (см.рис.2)). В случае необходимости конфигурацию платы можно изменить прямо из корзины.

Рис.4. Корзина.

После того как все настроено, жмем на Checkout securely (безопасное оформление заказа). В открывшейся вкладке указываем адрес, способ доставки и оплаты.

Статус заказа и отслеживание доступны во вкладке Account. Так же в ней можно просмотреть короткие видеоролики демонстрирующие цикл производства печатных плат.

Рис.5. Информация о заказе

Приемка работы

Для себя я выбрал самый дешевый способ доставки и ждал плату около двух недель. Товар приходит в вакуумной упаковке, уложенной в фирменную картонную коробку JLCPCB (фотографировать не стал, так как нам интересно качество самих изделий).

После распаковки и тщательного осмотра, вопросов к качеству изготовления плат у меня не возникло.

Рис.6. Фотография полученных печатных плат

Для того, чтобы окончательно убедиться в качестве плат, на одну из них я смонтировал компоненты и проверил ее работоспособность.

Рис.7. Фотография платы после монтажа компонентов

Рис.8. Результат проверки работоспособности ПП

И наконец 176,6В на выходе печатной платы говорят на о том, что все прекрасно работает.

Печатные платы заказа

— PCBs

Aktuell

Рождественские каникулы 2020

Обратите внимание на сроки доставки во время рождественских каникул.

Китайский Новый год 2021

Обратите внимание на важную информацию о китайском Новом 2020 году на нашем сайте.

НОВИНКА!

Жесткие прототипы по сниженным ценам и «All New BONUS»!

Produktübersicht 2020/21

Загрузите наш текущий обзор продукции 2020/21.Краткий обзор всех предложений и технологий.

Важно

Последняя информация о доступности ваших печатных плат во времена Corona.

---

Я представляю компанию и хотел бы видеть все цены без НДС.

нет да

---

FR4-прототип печатной платы

до 14 слоев, разное медное покрытие, специальные опции, быстроворачиваемое производство.

пример цены за:

• /10 шт. 160×100 мм², 2 слоя, 1,55 мм, медь 35 мкм
• / минимальные конструкции 0,15 мм и сверла 0,25 мм
• / RoHS-совместимая обработка поверхности
• / паяльная маска зеленая, 100% электрическое испытание
• / контурная фрезеровка (включая специальные формы)
• / срок изготовления 10 рабочих дней

---

Гибкие печатные схемы

до 2 слоев, полиимид на клеевой основе, лазерная резка по специальному контуру, ребра жесткости опционально

пример цены за:

• /10 шт. 130×25 мм², 2 слоя, 0,17 мм, медь 28 мкм
• / minimaum 0,15 мм и сверла 0,30 мм
• / иммерсионное золото (ENIG), обработка поверхности
• / обложка
• / контурная лазерная резка (включая специальные формы)
• / срок изготовления 22 рабочих дня

---

Weitere Preisbeispiele laden

Rogers-HF-Печатные схемы

RO4350B, RO4003C, RO4360G2, несколько толщин и специальные опции

пример цены за:

• /3 шт. 70×70 мм², 2 слоя, 0,51 мм, медь 35 мкм
• / конструкции минимум 0,15 мм и сверла 0,30 мм
• / иммерсионное олово или поверхность без свинца HAL
• / паяльная маска зеленая, 100% электрическое испытание
• / контурная фрезеровка (включая специальные формы)
• / срок изготовления 7 рабочих дней

---

Алюминий-IMS-Печатные схемы

Несколько толщин и цветов, Высокоэффективная изоляция до 4,2 Вт / мК

пример цены за:

• /10 штук 30×30 мм², 1 слой, 1,5 мм, медь 35 мкм
• / 1,5 Вт / мК теплопроводность
• / HAL — Обработка поверхности без содержания свинца
• / белая паяльная маска
• / контурная фрезеровка (включая специальные формы)
• / срок изготовления 7 рабочих дней

---

SMT-трафареты

Несколько стандартных систем, специальные опции, такие как нано-отделка, от 12h-express

пример цены за:

• /1 шт. «LeitOnSparFix», 196×296 мм² (A4)
• / нержавеющая сталь 120 мкм или 150 мкм
• / двусторонняя чистка
• / включая текстовую гравировку
• / срок изготовления 8 рабочих дней

---

Все печатные схемы также доступны для массового производства через нашу дочернюю компанию в Азии!

Массовое производство печатных плат

FR4-печатные схемы из Азии

пример цены за:

• /5.000 штук 100×100 мм², 2 слоя, 1,0 мм, медь 35 мкм
• / конструкции минимум 0,15 мм и сверла 0,30 мм
• / HAL — Обработка поверхности без содержания свинца
• / паяльная маска (зеленая, красная, синяя, белая или черная)
• / шелкография двусторонняя (белая или черная)
• / включая логотип UL
• / контурная фрезеровка (включая специальные формы)
• /100% электрический тест (адаптер-тест)
• /100% проверка качества от LeitOn в Азии
• / x-секции и протоколы измерений (при необходимости)
• / срок изготовления от 15 рабочих дней (возможны более быстрые предварительные партии)
• / колл-заказы для удобной доставки партии
• / плюс затраты на установку

×

Внимание!
Следующие параметры были изменены по производственным причинам и выделены цветом:

Файлы cookie упрощают использование этого веб-сайта. Нажимая кнопку «ОК», вы соглашаетесь с тем, что мы используем файлы cookie для анализа. Дополнительная информация доступна в нашей политике конфиденциальности. Здесь вы также найдете возможность отказаться от службы отслеживания.

Хорошо Разрешить только технически необходимые файлы cookie

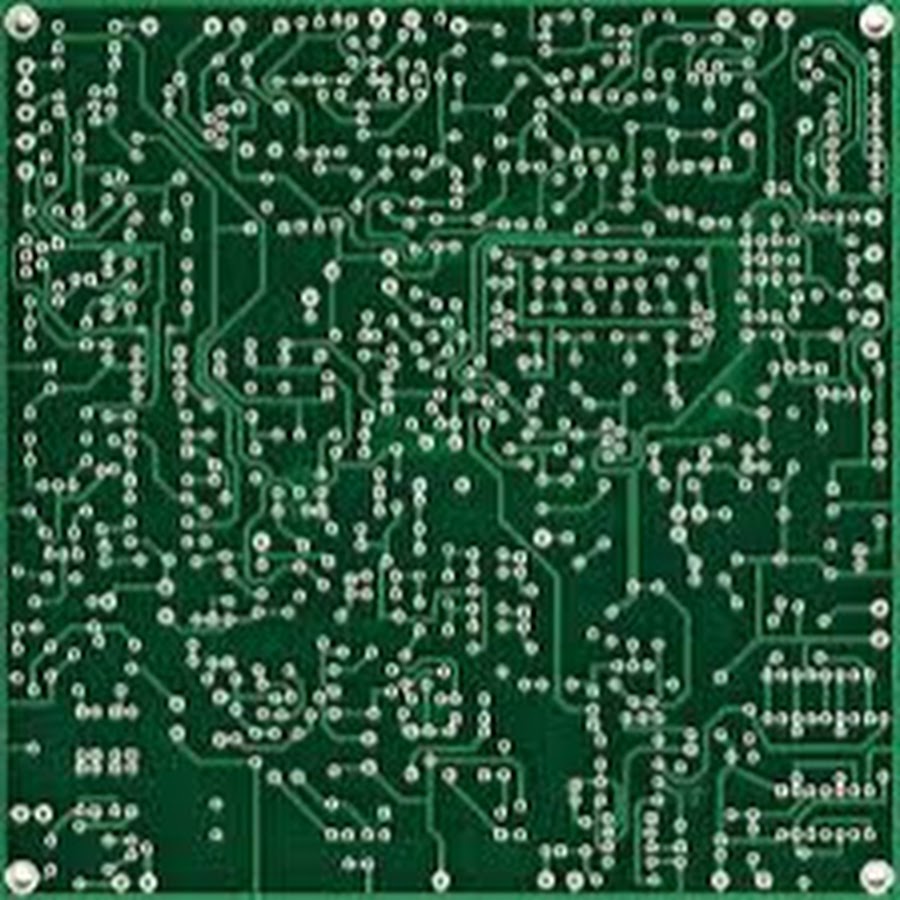

Что такое печатная плата? Создание цепей путем соединения компонентов

Печатная плата (PCB) — это электрическая цепь, компоненты и проводники которой находятся внутри механической конструкции.

ALTIUM DESIGNER

Самый мощный, современный и простой в использовании инструмент для проектирования печатных плат для профессионального использования.

Печатная плата объединяет компоненты и проводники.

Печатная плата — это электрическая схема, компоненты и проводники которой находятся внутри механической конструкции. К проводящим элементам относятся медные дорожки, контактные площадки, радиаторы или проводящие плоскости. Механическая конструкция изготовлена ​​из изоляционного материала, ламинированного между слоями проводящего материала.Вся структура покрыта гальваническим покрытием и покрыта непроводящей паяльной маской и шелкографией для обозначения расположения электронных компонентов.

Печатная плата состоит из чередующихся слоев токопроводящей меди со слоями непроводящего изоляционного материала. Во время производства внутренние медные слои протравливаются, оставляя следы меди для соединения компонентов схемы. После протравливания изоляционный материал наклеивается на медные слои и так далее, пока печатная плата не будет готова.

Электронные компоненты добавляются к внешним слоям печатной платы, когда все слои протравлены и ламинированы. Детали для поверхностного монтажа применяются автоматически с помощью роботов, а детали для сквозного монтажа — вручную. Затем все детали припаиваются к плате с использованием таких методов, как пайка оплавлением или волной. На окончательную сборку наносится металлизация, после чего наносится паяльная маска и шелкография.

Прежде чем мы сможем ответить, что такое печатная плата, лучше всего понять, откуда пришли печатные платы.Это был огромный путь к созданию конструкций HDI с сотнями отверстий и печатных плат, электрические соединения которых питают все, от смартфонов до пульсометров и ракет. Процесс от монтажной платы до гибких печатных плат и куда бы то ни было технологий будущего был увлекательным.

До появления печатных плат электрические схемы строились путем присоединения отдельных проводов к компонентам. Проводящие пути были выполнены путем пайки металлических компонентов вместе с проволокой.В более крупных схемах с множеством электронных компонентов было много проводов. Количество проводов было настолько велико, что они могли запутаться или занять большое пространство внутри конструкции. Отладка была сложной и страдала надежность. Производство шло медленно, что требовало ручной пайки нескольких компонентов к их проводным соединениям.

Сетевые правила для компоновки устанавливаются при рисовании схемы.

Соединение электронных компонентов с цепями на печатных платах

Устранение необходимости в проводах путем прокладки цепей с медью на многослойных платах.Работая со схемой, разместите компоненты и соедините контакты вдоль слоев печатной платы с продуманным размещением цепей. Начните с автоматической трассировки и используйте ручную трассировку для важных сетей. Altium Designer предлагает автотрассировку для помощи при маршрутизации нескольких сетей.

После того, как вы учли количество нетто в схеме и определили потребности в маршрутизации для вашего макета, рассмотрите правила и ограничения проектирования.

Сегодня программное обеспечение для печатных плат обеспечивает схематический снимок для определения схем и их компонентов для проектирования в печатных платах.Разработчики печатных плат работают со схемой, чтобы организовать компоненты на виртуальной плате, габаритные размеры которой были указаны инженером-механиком из группы разработчиков. Компоненты размещаются и трассировка выполняется в соответствии с правилами проектирования, чтобы уменьшить шум за счет тщательно спланированных плоскостей заземления и планирования импеданса.

В наши дни к электронным изделиям предъявляются многочисленные требования — от гибких печатных плат до технологий поверхностного монтажа и компонентов для сложной сборки печатных схем. Процесс производства печатных плат будет значительно улучшен с помощью программного обеспечения, которое может точно отслеживать отверстия, следы и материалы организованным и безопасным образом.Кроме того, создание электронных устройств станет проще благодаря схематическому изображению, которое может легко преобразовывать файлы данных на протяжении всего процесса проектирования.

Параметры дифференциальных пар маршрутизации устанавливаются на панели свойств.

Использование унифицированной программной среды EDA для сопоставления схем и макетов. выбор. Закупки и цепочки поставок — вот что важно для поиска материалов.Библиотеки компонентов в инструменте содержат информацию о поставщиках и ценах, а также электрические параметры. Производители привлекаются таким образом, чтобы определения материалов для пакета слоев совпадали с практическими процессами производства печатных плат.

Зная свои посадочные места и ограничения размеров, используйте унифицированную среду Altium для включения в компоновку. Печатные платы

будут становиться все более технологически интенсивными с годами. К счастью, программное обеспечение для проектирования постоянно улучшается, чтобы упростить их разработку.При проектировании печатной платы вы меньше всего должны беспокоиться о том, как точно передать производителям отверстия на плате, где уложить медную фольгу или как нанести паяльную пасту. Чем больше слоев имеет ваша плата, тем больше вам нужен золотой стандарт в программном обеспечении САПР для ваших медных стандартов.

Altium Designer содержит все необходимые инструменты на единой платформе для проектирования и сборки печатной платы. От создания схемы до выпуска и производства, от механического определения размеров и эскизного чертежа до компоновки платы и посадочных мест компонентов — Altium поможет вам.Во время компоновки схемы могут быть установлены правила для определения высокоскоростных трасс для контроля импеданса. Компоненты могут быть выбраны из общей библиотеки, поэтому физические, а также электрические соображения могут быть учтены при выборе для последующего успеха.

Определите дифференциальные пары в захвате схемы с помощью инструкций.

Altium реализует проектирование схем с помощью инструментов унифицированных печатных плат.

Вам больше не нужно беспокоиться о том, что детали схемы, записанные в вашей схеме, будут перенесены в макет.Печатная плата и вся связанная с ней подложка, медь, отверстия, слои и дорожки будут производиться в процессе. Но это не должно вызывать беспокойства, если у вас есть точные и легко читаемые выходные данные программного обеспечения.

Унифицированная среда Altium включает в себя инструмент компоновки печатных плат, чтобы дизайнеры могли следовать цепям, которые вы проложили на схеме. Используйте директивы в захвате схемы, чтобы сообщить дизайнеру макета об ограничениях проекта. Контуры платы, разработанные вашей командой механиков, можно легко импортировать в инструмент компоновки плат Altium. Библиотеки компонентов связаны и согласованы в единой среде проектирования. Калькуляторы импеданса соответствуют спецификациям, указанным на схеме.

Унифицированная среда Altium Designer предоставляет все необходимые инструменты в одном месте. Начиная со схемы в каталоге проекта, ваши схемы фиксируются, и ваши цепи определяются. Здесь могут быть установлены правила и ограничения, которые будут перенесены в среду компоновки печатной платы, информируя вашего дизайнера компоновки. Механические чертежи легко импортируются в единую среду, поэтому контуры платы начинаются с их исходных точек.Библиотеки компонентов являются общими, а не являются специальными среди различных инструментов EDA для одной и той же платы. Благодаря библиотекам компонентов, связанных на предприятии, разработчики схем могут выбирать легкодоступные детали на ранних этапах цикла проектирования, сохраняя актуальность макета печатной платы к моменту ее выпуска в производство. Маршрутные сети сложны с помощью унифицированных инструментов для расчета импеданса. Плоскости устанавливаются заранее в диспетчере стека слоев, поэтому высокоскоростные сигналы могут маршрутизироваться по полосковой линии, смежной с плоскостью заземления.

Не бросайте свои печатные платы обратно в дни печатных плат. Позвольте надежному программному обеспечению для проектирования печатных плат выполнять за вас тяжелую работу по созданию печатных плат. Altium Designer — лучший инструмент на рынке для проектирования и производства печатных плат для современного электронного рынка.

PCB Universe — Печатные платы — Изготовленные на заказ прототипы печатных плат и серийные печатные платы

PCB Universe — Печатные платы — Изготовленные на заказ прототипы печатных плат и производственные печатные платы — Цитируйте онлайн с нашим мгновенным ценовым предложением PCB ☞ Позвоните по телефону 888-775-PCBU (7228) или свяжитесь с нами, чтобы получить быстрое ценовое предложение по печатной плате

PCB Universe, ваш лучший источник
высококачественных и недорогих печатных плат.

Если вы предпочитаете прислать нам свои файлы для получения коммерческого предложения или если у вас есть производственные вопросы, позвоните по номеру
по бесплатному телефону 888-775-PCBU (7228) или свяжитесь с нами; Мы будем рады помочь!

Возможности

До 42 слоев
Отделка RoHS
(ENIG, иммерсионное серебро, OSP,
бессвинцовый припой, иммерсионное олово)

Мин. След / пробел	3 мил
Мин. Механическое сверло	8 мил
Лазерная дрель Min	3 мил

Контролируемый импеданс
Слепой и похороненный Виас
Класс II и Класс III
ISO 9001: 2000
Rigid, Flex, Rigid Flex и Aluminium
и др…

Бесплатный обзор DFM
на каждый заказ!

Монтажные услуги

ВОЗМОЖНОСТИ СБОРКИ BGA

1. Автоматическое размещение CBGA, PBGA, MBGA Проверка BGA с помощью рентгеновской системы в реальном времени.
2. Удаление и замена BGA и MBGA, опыт работы с керамическими и пластиковыми BGA, реболлинг BGA и MBGA.

СБОРНЫЕ ВОЗМОЖНОСТИ SMT

1. Матрица с шариковыми решетками (BGA)
2. Сверхтонкая матрица с шариковыми решетками (uBGA)
3.Quad Flat Pack No-Lead (QFN)
4. Quad Flat Package (QFP)
5. Пластиковый держатель микросхемы с выводами (PLCC)
6. SOIC, упаковка на упаковке (PoP)
7. Небольшие пакеты микросхем (шаг 0,2 мм)

УЗЕЛ ПРОХОДНОГО ОТВЕРСТИЯ

Автоматическая сборка сквозных отверстий
Ручная сборка сквозных отверстий
В настоящее время методы монтажа в сквозные отверстия обычно используются для более громоздких или тяжелых компонентов, таких как электролитические конденсаторы или электромеханические реле, которые требуют большой прочности опоры

ПРЕИМУЩЕСТВА СМЕШАННОЙ СБОРКИ

Смешанная сборка — компоненты со сквозным отверстием, SMT и BGA размещаются на печатной плате. Односторонняя или двусторонняя смешанная технология или SMT (поверхностный монтаж) для сборки печатных плат. Установка и доработка одно- или двусторонних BGA и micro-BGA со 100% рентгеновским контролем

Нажмите здесь, чтобы узнать больше …

Технические советы

Советы по проектированию массивов

Основная причина, по которой ваши платы поставляются в виде массива, — это сделать автоматическую сборку быстрее и дешевле. Пропустить массив досок через машину для подбора и размещения намного эффективнее, чем посылать их по одной за раз.Массивы … читать дальше>

Наше преимущество

В PCB Universe мы понимаем, что ваши технические требования развиваются, но ваши основные потребности всегда останутся прежними; неизменно высокое качество: надежные сроки выполнения заказа, низкая стоимость и оперативное обслуживание. Это краеугольные камни нашей философии бизнеса, и мы стремимся к постоянному совершенствованию наших услуг для наших клиентов. подробнее>

Корпоративный офис PCB Universe

11818 SE Mill Plain Blvd, Suite 208
Ванкувер, Вашингтон 98684
США

888-775-PCBU (7228): бесплатный номер
503-296-2925: eFax

RedBoard Circuits, ООО | Специалисты по печатным платам

«Онлайн-система RedBoard — важная часть моего повседневного планирования.Вся необходимая информация размещена на сайте, всегда актуальна, а поставки всегда вовремя. Качество плат отличное. Поддержка, которую вы получаете от офисного персонала и инженерного персонала, исключительна, и они определенно … »

— Координатор проекта

«RedBoard Circuits — один из наших лучших поставщиков. Мы работаем с ними в течение многих лет, и они неизменно обеспечивают высокое качество продукции и своевременную доставку.Спасибо за все, что вы и ваша команда делаете для нас ».

— Старший покупатель

«Я постоянно поражаюсь честности и быстроте реагирования, которые RedBoard всегда демонстрирует нашей компании. Их онлайн-сайт позволяет быстро и эффективно просматривать проекты, расценки и поставки. Я очень рекомендую их услуги! »

— Старший покупатель

«Мы работаем с Пегги и ее командой уже несколько лет, и мы считаем RedBoard одним из наших лучших поставщиков.Мы получаем выгоду от покупки досок напрямую в странах с низкими ценами, без необходимости иметь дело с проблемами языка и часового пояса, которые обычно связаны с оффшорными … »

— Операционный менеджер

«. .. поставщики. Они могут поддерживать наши быстродействующие прототипы, платы для массового производства и все, что между ними. RedBoard также оказывает очень полезную техническую помощь. Мы чувствуем, что RedBoard — отличный партнер, и надеемся на долгие годы сотрудничества с ними.”

— Операционный менеджер, прод.

«Мне нравится давать вам бизнес, потому что я знаю, что он в надежных руках, вы быстрые, надежные и качественные. Мне нравится ваша система — так что вот один счастливый пользователь ».

— Специалист по цепочке поставок

«Своевременная доставка этого груза Redboard является ключевым фактором для нашей команды, а также для одного из наших главных клиентов. Для нас это победа. ”

— Покупатель

«Вы все прекрасно работаете, и я все время хвастаюсь коммуникацией и оперативностью команды RedBoard с нашей командой! В этом вся суть. ”

— Менеджер по качеству

«Когда я нахожу что-то, что мне нравится — я кричу это с крыш и надеюсь, что люди меня слушают !!! Надеюсь, это приведет к росту бизнеса ».

— Координатор печатных плат

«Да, я хотел бы получать уведомления об отгрузке. У вас такая отличная команда, серьезно, моя единственная жалоба на Redboard заключается в том, что я не могу дать вам больше работы !! »

— Покупатель / Разработчик

«Мне нравится давать вам бизнес, потому что я знаю, что он в надежных руках, вы быстрые, надежные и качественные.Мне нравится ваша система — так что вот один счастливый пользователь ».

— Покупатель

«Вы все прекрасно работаете, и я все время хвастаюсь коммуникацией и оперативностью команды Redboard с командой SMC! В этом вся суть «.

— Инженер по качеству

«Своевременная доставка этого груза Redboard является ключевым фактором для нашей команды, а также для одного из наших главных клиентов. Для нас это победа.Огромное спасибо-»

— Менеджер по продукту

«Вы, дамы, самые лучшие !!!! Спасибо»

— Менеджер по продукту

«Вы хорошо зарекомендовали себя, и мы хотели бы предоставить вам больше возможностей!»

— Менеджер по закупкам

«Спасибо вам обоим за поддержку! Если все мои поставщики окажут мне одинаковую поддержку, я уверен, что мне нечего делать »

— Покупатель

«Как всегда, спасибо за то, что вы готовы приложить все усилия, чтобы удовлетворить потребности наших клиентов, несмотря на то, что их прогнозы были очень плохими, я только что сказал это !!!»

— Покупатель

«Просто хотел поблагодарить вас за все ваши усилия в нашу пользу за последние пару недель. Я уверен, что это не так легко иметь мои ребята толкая так трудно получить печатные платы ускорены. Одно можно сказать наверняка: вы делаете все возможное в обслуживании клиентов. А доски отличные! … »

— Покупатель

«… Для справки, в следующей сборке у вас будет плата Enco. Выбранный нами поставщик списал три партии досок и пропустил все запрошенные поставки … »

— Покупатель, продолжение

“…Чтобы уложиться в нашу офигительную дату, они заплатили «элитному» домашнему пансиону за трехдневную смену (я уверен, астрономическая цена). Затем у нас возникли проблемы с незаполненными переходными отверстиями, а позже медь / золото полностью отслоились от плат. Тьфу. Мы должны были остаться с тобой! »

— Покупатель, продолжение

Допуски на печатных платах

на платах SMD . 75%. зависит от классификации медного рисунка — см. наши рекомендации по проектированию печатной платы для паяльной маски Профиль Допуск размеров45 мм

Материалы
Толщина материала	+/- 10%	На основе спецификаций производителя
Максимальный изгиб		0,10 мм	См. Наши рекомендации по проектированию печатной платы — просверленные отверстия
Превышение размера производственного отверстия — без покрытия	0,00 мм
СТАНДАРТ Допуск на размер отверстия — с покрытием 904 9039 .00 мм +/- 0,10 мм > 4,00 мм +/- 0,20 мм	Диапазон допуска — 0,20 мм Диапазон допуска — 0,40 мм
МИНИМУМ Допуск размера отверстия — с покрытием	≤4,00 мм +/- 0,05 мм > 4,00 мм +/- 0,20 мм	Минимальные допуски должны находиться в пределах стандартного диапазона допусков. пример: + 0,00 мм / -0,10 мм Использование минимальных допусков может увеличить стоимость печатной платы.
Допуск размера отверстия — сквозные отверстия	+ 0. 10 / -0,30 мм	По умолчанию мы принимаем все отверстия диаметром 0,45 мм или менее сквозными. Если у вас есть отверстия для компонентов с чистовым диаметром 0,45 мм или меньше, используйте поле в Калькуляторе цен с пометкой «Отверстия <= могут быть уменьшены», чтобы указать самое большое отверстие, которое можно рассматривать как сквозное отверстие. Отрицательный допуск позволяет нам уменьшить размеры сквозных отверстий для решения проблем с кольцевым кольцом и / или снизить затраты на плату за счет сокращения количества необходимых циклов сверления. Больше.
Допуск размера отверстия — без покрытия	<= ​​4.00 мм +/- 0,05 мм > 4,00 мм +/- 0,10 мм
Соотношение сторон	1: 8	Отношение толщины плиты к производственному сверлу
Допуск положения отверстия 90,10292	0,10 мм	Отверстие до отверстия
Минимальное расстояние от отверстия до отверстия	0,25 мм	Измерено от эксплуатационного отверстия до эксплуатационного отверстия. См. Наши рекомендации по проектированию печатных плат по просверливанию отверстий и наш технический блог — Наименьшее возможное расстояние между двумя отверстиями
Минимальное рабочее отверстие без покрытия до меди	0.25 мм. 1–30 мкм
Золото, нанесенное химическим способом на никель	Ni: 3–6 мкм; Au: 0,05 — 0,10 мкм
Иммерсионная толщина серебра	0.2 — 0,4 мкм
Покрытие твердым золотом поверх никеля	Ni: 3 — 6 мкм; Au: 1-1,5 мкм
Паяльная маска
Минимальный зазор между паяльной маской и контактной площадкой = Кольцевое кольцо маски (MAR) — отверстия с покрытием	LDI — 0,03 мм Обычное — 0,10 мм
Минимальная крышка дорожки паяльной маски = зазор внахлест (MOC)	LDI -0. 06 мм Обычный — 0,09 мм	На плотных компоновках может потребоваться «компромисс» между MAR и MOC — см. Наши рекомендации по проектированию печатных плат по паяльной маске
Минимальная сетка паяльной маски = сегмент маски (MSM)	LDI — 0,07 мм Обычный -0,13 мм
Минимальный зазор от паяльной маски до контактной площадки = Кольцевое кольцо маски (MAR) — отверстия без покрытия	0,125 мм
Максимальный размер готового отверстия для заполнения переходных отверстий (ENDSIZE) Смола или паяльная маска	0.50 мм	См. Рекомендации по проектированию печатных плат по заполнению переходных отверстий и нашу техническую страницу по заполнению переходных отверстий
Толщина паяльной маски на верхней части проводников	> 7 мкм	Для получения дополнительной информации см. Нашу техническую страницу по паяльной маске
Толщина паяльной маски на краях проводников	> 7 мкм	Для получения дополнительной информации см. нашу техническую страницу о паяльной маске
Легенда
Минимальная ширина линии	0.10 мм
Минимальная высота для удобочитаемости	1,00 мм
Обозначение паяльной маски Cut-Back (обрезка)	0,10 мм	После обрезки мы также удаляем все кусочки линии меньше 0,10 мм
Маршрутизация разрыва
Минимальный зазор от края платы до медных дорожек / контактных площадок — внешние слои	0,25 мм	Медные плоскости могут доходить до края платы.Выберите «медь до края доски» в калькуляторе цен.
Минимальный зазор от края доски до медных направляющих / контактных площадок — внутренние слои	0,40 мм
Минимальная ширина паза готовая	0,50 мм
+/- 0,20 мм
Профиль позиционного допуска / вырез до отверстия	+/- 0,20 мм
Допуск размеров паза	Ширина: +/- 0. 20 мм Длина: +/- 0,20 мм
Прорези с минимальным медным покрытием и без покрытия	В качестве кольцевого кольца для отверстий с покрытием и без покрытия
Подрезка / V-образный вырез
Максимальная толщина доски для подрезки	2,00 мм
Минимальная толщина доски для подрезки	0,80 мм
Минимальный зазор от края доски до медного рисунка — внешний и внутренний слои 0495	Это для V-образного среза. Если медный узор приближается к краю платы, используйте разводку
Допуск размеров профиля после разделения	0,30 мм
Остаточный материал	0,45 мм +/- 0,10 мм
Позиционный допуск до более низкой оценки	+/- 0,25 мм
Минимальная глубина оценки	0,15 мм
Срезание кромки
Номинальный угол скоса 5 ° 30292	См. Нашу техническую страницу по поверхности золота краевого соединителя
Остаточный материал	0.25 мм. Отрывная маска
Углерод
		См. Наши рекомендации по проектированию печатных плат для углеродных контактов
Паста для радиатора
99 См. Вставить
Электрический тест
Минимальный тестовый шаг	0.10 мм. Сопротивление 1 Ом — 10 кОм
Тест изоляции	Емкость / сопротивление до 10 ГОм

Онлайн-расценки на печатные платы (быстро, безопасно и бесплатно)

Как быстро вы предоставляете расценки ?

В обычные рабочие часы, с понедельника по пятницу с 8 до 17, мы обычно предоставляем расценки в течение 5-45 минут.Однако иногда, если плата сложная, мы хотели бы отправить ее в наш отдел CAM, чтобы убедиться, что мы можем правильно построить доску, что добавляет некоторое время процессу. Если вы отправите свою информацию в нерабочее время, один из наших специалистов по продажам предоставит вам расценки на следующий рабочий день.

Как быстро вы сможете изготовить мои печатные платы?

У нас есть 24 часа на выполнение некоторых требований к печатным платам. Отправьте свои файлы Gerber или свяжитесь с нами, чтобы узнать больше о наших ускоренных услугах по обслуживанию печатных плат.

Какой формат файла вы принимаете для цитирования?

Вы можете использовать любое программное обеспечение для проектирования печатных плат, однако оно должно иметь возможность экспортировать файлы Gerber RS-274X и NC Drill. Пожалуйста, заархивируйте все ваши файлы вместе (включая readme).

Вы отправляете печатные платы по всему миру?

Да, у нас много клиентов со всего мира, которые полагаются на специальные печатные платы при производстве своих печатных плат.

Что делать, если у меня нет файлов Gerber?

У нас есть возможности для переноса ваших чертежей, схемы или образца базовой платы в файл проекта, который мы можем использовать для изготовления печатной платы.

Вы ремонтируете неисправные печатные платы?

Нет, мы не ремонтируем печатные платы от телевизоров или другой электроники. Мы не можем воспроизвести печатную плату, которая уже была заполнена компонентами. Обратитесь к производителю, изготовившему деталь.

Вы тестируете все свои платы?

Да, мы проверяем все платы перед их комплектом и отправкой, чтобы гарантировать качество.

Вы производите печатные платы Flex и Rigid-Flex?

Нет, в настоящее время у нас нет возможностей для изготовления гибких и жестко-гибких печатных плат , но мы рекомендуем вам связаться с Flex PCB .

Вы производите печатные платы HDI (межсоединения высокой плотности)?

Нет, Custom Circuit Boards в настоящее время не производит печатных плат HDI.

Какую транспортную компанию вы предпочитаете?

UPS — наша предпочтительная транспортная компания. Однако мы по-прежнему можем отправить FedEx и DHL, если это необходимо клиенту.
