Пнсв расшифровка: Провод ПНСВ — технические характеристики, описание, расшифровка — Мир Антенн

Содержание

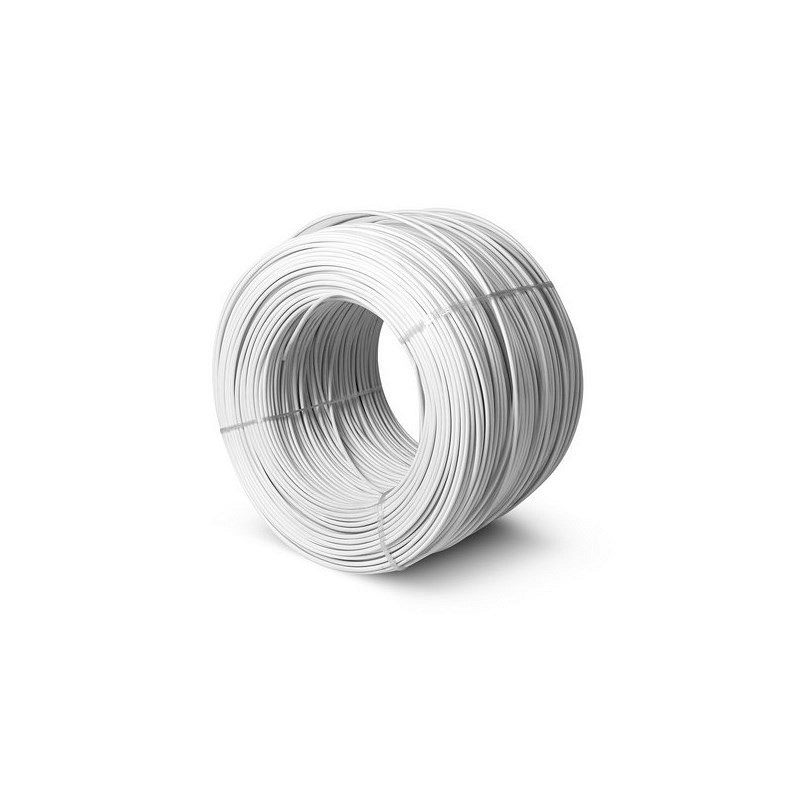

Провод ПНСВ, для прогрева бетона, греющий кабель ПНСВ, VSE-E, Киев Украина

Расшифровка провода ПНСВ

П — провод
Н — нагревательный
С — стальная жила
В — поливинилхлоридная оболочка

Нагревательный кабель для бетона: провод, нагревательный, стальная жила, ПВХ-оболочка.

Провод для прогрева бетона, описание марки ПНСВ

Греющий провод ПНСВ 1.2 – это особый вид кабельной продукции. Он используется исключительно в целях качественного и эффективного прогрева бетона, что делает его незаменимым при проведении строительных работ.

Особенности и преимущества прогрева бетона греющим кабелей, греющий провод ПНСВ.

Сегодня технология обогрева бетона нагревательными проводами (ПНСВ 1) стала широко распространена при возведении разнообразных монолитных сооружений. Укладывается продукция непосредственно перед заливанием бетонного раствора. После этого кабель покрывается специальным жидким составом. Как только бетонная смесь будет залита, процесс застывания пойдёт намного быстрее благодаря проводу ПНСВ. При этом структура никак не повредится и не изменится под воздействием температуры.

Тот же принцип применим и для любых других строительных смесей. Провод ПНСВ актуально использовать как в условиях бытового строительства, так и на строительных площадках

Греющий кабель ПНСВ характеристики

Чтобы обеспечить высокий уровень безопасности и избежать возможных пожаров, важно выбирать кабель с соответствующими параметрами сечения и уровня напряжения.

диаметр: 1,2 мм;
температура эксплуатации провода ПНСВ: -60… +50 °С;
рабочий ток: от 14 до 16 Ампер;
сопротивление ПНСВ: в среднем около 0,15 Ом/м;
температура монтажа ПНСВ: -25… +50 °С.

Где купить провод ПНСВ?

Среди достоинств провода стоит отметить сильный изоляционный слой, предотвращающий риски возгорания, а также минимальную вероятность переломов проводников или перегибов. Для повышения уровня защиты можно использовать провод совместно с УЗО и трансформаторными подстанциями, которые позволяют контролировать температуру нагрева, осуществлять экономию электроэнергии и обеспечивать безопасность сотрудников.

Автор: МЕГА КАБЕЛЬ

Эту страничку дополнительно ищут в сети по запросу: пнсв 1, греющий провод пнсв, спираль для прогрева бетона, пнсв купить, характеристики, прогрев бетона кабелем пнсв.

Провод ПНСВ: технические характеристики, расшифровка

Провод для прогрева бетона ПНСВ применяют для строительства различных объектов. Если сравнивать его с другими изделиями, данная модель не передаёт электрическую энергию, а отвечает за нагрев участка бетона, в который его нужно прокладывать.

Что это такое

Нагревательный кабель марки ПНСВ для прогрева бетона применяется в условиях затвердевания, происходящего при низких температурах. Он используется для напольных нагревателей с напряжением переменного тока до 380 В или постоянного тока до 1000 В.

Проводник ПНСВ

Расшифровка маркировки ПНСВ:

«П» означает, что это провод, а не кабель;
«Н» определяет основное назначение этого изделия и указывает, что этот проводник относится к нагревательным видам, и применять его для транспортировки электроэнергии не следует;
«С» обозначает материал токоведущей жилы. Для этой марки таким материалом является сталь, которая обладает далеко не лучшим параметром теплопроводности, что и дает возможность использовать ее в качестве нагревательного элемента. Для производства токоведущих жил могут использоваться две категории стальной проволоки: оцинкованной и не имеющей покрытия. Оцинкованная жила защищена от появления ржавчины, но стоимость таких изделий выше;
буква «В» означает, что материалом изоляции проводника является поливинилхлорид (ПВХ-оболочка).

Обратите внимание! В маркировке указано, из чего состоит провод: стальная жила, оцинкованная или не оцинкованная, покрыта изоляцией из ПВХ или специального полиэтилена.

Зачем нужен

Процесс, происходящий в бетоне в период его застывания, напрямую зависит от температурного режима. Зимой, когда температура значительно снижается, вода естественно замерзает. Это может привести к возникновению проблем с гидратацией бетона. Таким образом растров твердеет не полностью, так как на некоторых участках происходит его замерзание.

Для каких целей применяется кабель

С приходом весны температурный режим постепенно повышается, вода тает, а цельность раствора нарушается. Это явление оказывает негативное влияние на целостность конструкции. В связи с этим значительно снижается её долговечность.

Обратите внимание! Чтобы предотвратить неблагоприятные последствия, необходимо обеспечить электропрогрев бетона проводами различного типа.

Важно отметить, что посторонний процесс в самом растворе не производится. Это свидетельствует о том, что структура однородная. Подобное явление оказывает благоприятное влияние на долговечность, а также прочность бетона.

Принцип работы

Стандартное время набора бетоном проектной прочности около 28 дней при температуре не ниже 15 ºС. В холодное время года процесс затвердевания бетонной смеси существенно замедляется.

Принцип действия кабеля

Замерзая и изменяя агрегатное состояние (превращаясь в лед), вода:

не принимает участия в химических реакциях с цементом, поэтому процесс его гидратации замедляется, а сроки затвердевания бетона возрастают;
существенно увеличивается в объеме (до 10 %), из-за чего возникает внутреннее давление, которое может деформировать или разрушить железобетонную конструкцию.

К сведению! Укладка бетонного раствора при низких и отрицательных температурах окружающей среды, если не принять необходимые меры, может привести к снижению качества и прочности бетона, что негативно сказывается на долговечности и безопасности железобетонных конструкций.

Технические характеристики

Характеристики греющего провода значительно отличаются от параметров обычных проводников, так как к нему предъявляются совсем другие требования. В этом виде проводов наиболее важными являются не свойства изоляции и токопроводящей жилы, а величина теплоотдачи и температурные свойства.

Технический показатель изделия

Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой 80 °С. При более высокой изоляция начинает разрушаться.

Обратите внимание! Эксплуатационная температура для этой марки проводника находится в интервале −60 °С — 50 °С.

Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до −60 °С, но его укладка не должна производиться, если на улице ниже −15 °С.

Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производители указывают мощность выделения тепла около 20 Вт/м. Иногда изготовители заявляют этот параметр с величиной до 40 Вт/м, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, расчет нагревательного провода марки ПНСВ с сечением 1,2 мм² обладает удельным сопротивлением 0,12 Ом/м, а провод 2 мм² — 0,044 Ом/м.

Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среды, что особенно важно для растворов, которые заливают при отрицательных температурах.

Важно! В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости.

Преимущества и недостатки

Особенность сегментированного кабеля в том, что не нужно дополнительно включать устройство в систему. Подобный вариант прогрева бетона отличается максимальной безопасностью (сравнивая с электродами). Это характеризуется тем, что вероятность поражения электричеством исключается. Также выделяют другое преимущество — простоту монтажа и расчёта при эксплуатации нагревательной секции. Провод уже разбит на сегменты, остаётся лишь определить необходимую мощность.

Плюсы и минусы такого провода

Обратите внимание!

Прогревать бетон зимой проводом ПНСВ гораздо дешевле. Поэтому сегментированный кабель, разбитый на сектора шинопроводов, используют лишь на некоторых объектах, где на первом месте маневренность возведения и точность работ.

Структура

Провода и кабели, особенно когда они зарыты в землю, требуют механической защиты от воздействия неблагоприятных условий окружающей среды, а также от неправильного обращения. На первый взгляд, все провода выглядят одинаково, но на самом деле существуют огромные различия. ПНСВ — провода для прогрева бетона, это их главная функция.

Провода, используемые для ландшафтного и газонного орошения, обычно медные и изолированы различными материалами. Проводник может представлять собой одну жилу из твердого металла или несколько скрученных вместе жил. Многожильные проводники являются более гибкими и могут изгибаться взад и вперед во много раз больше, чем одножильный провод одинакового размера.

Элементы устройства

Электрическая изоляция должна выполнять двойную функцию: обеспечить электрическое сопротивление для защиты проводника от окружающей среды и механическую прочность, необходимую для поддержания его целостности во время монтажа и укладки траншеи.

Однако кабель для прогрева бетона ПНСВ имеет определённые минусы:

сложно выполнять проектные работы, так как требуется точный расчёт длины изделия;
нужно включать в систему понижающей подстанции;
цена такой подстанций (ПТ) завышена;
он должен регулярно выполнять свои функции, поэтому брать устройство в аренду нет смысла.

Обратите внимание! В ходе монтажа допустимо пользоваться сварочным аппаратом. Подобное устройство стоит применять для небольших объектов строительства. Из-за интенсивной работы устройство может выйти из строя.

Область применения

ПНСВ может использоваться для обогрева. В сельском хозяйстве и быту проводник применяется для обогрева почвы, водопроводных труб и желобов, для канализации, чтобы вода не замерзала в холодное время года.

В помещениях провод нашел своё применение в качестве греющего элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и не оцинкованной жилой.

Область применения

Важно! Не оцинкованная жила подвержена коррозии.

Как правильно подключать

Для самостоятельного выполнения процедуры необходимо соблюдать определенные правила, так как для получения хорошего результата монтаж следует делать не на глаз, а путем точных расчетов.

Подключение

Обратите внимание! Следует учесть объем бетона, площадь работ, температурный режим, скорость ветра в районе производства бетонных работ, необходимое время прогревания бетона, а также электрическую схему подключения.

Особенности подключения:

в самом начале производится расчет необходимого количества провода, зависящего от рассмотренных выше параметров;
провод ПНСВ следует подключать отдельными секциями. Подключение одним куском нецелесообразно, так как это не дает ожидаемого эффекта;
вид подключения может быть трехфазным или двухфазным, а также по схемам треугольника или звезды;
важными в ходе работ являются подбор длины провода и соблюдение нагрузки по току. На отдельной секции сила тока не должна превышать 15 Ам;
соответствие подаваемого напряжения температуре провода. Чаще всего подключают питание в пределах 70-100 Вт, применяя для этого понижающий трансформатор. Наиболее популярной моделью трансформатора при проведении бетонных работ с использованием греющего провода стала марка КТПТО-80.

ПНСВ — провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

цена и характеристики на сайте ООО «Рустехнологии»

Конструкция

1. Однопроволочная стальная проводящая ток жила номинальным диаметром 2,0 мм.
2. Изоляция из ПВХ пластиката либо полиэтилена номинальной толщиной 0,8 мм.

Применение

Нагревательный провод ПНСВ со стальной жилой предназначен для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В. Используется для обогрева монолитного бетона и железобетона, а также для напольных нагревателей. Используется для ускорения прогрева бетона монолитных конструкций в зимнее время. Наиболее применяемый в монолитном строительстве провод прогревочный марки ПНСВ.

Технические характеристики

Переменное напряжение, номинальное	380 В частотой 50 Гц
Постоянное напряжение, номинальное	1000 В
Номинальное электрическое сопротивление жилы	0,05 Ом/м
Сопротивление изоляции при 20 °С	не менее 1,0 МОм·км
Строительная длина	230 м или кратная ей
Допустимая температура нагрева жил	80 °C
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−60−+50 °C
Срок службы	не менее 16 лет с даты производства

Обозначение наименования — Провод ПНСВ 1х2,0

провод нагревательный
стальная жила
изоляция из ПВХ пластиката или полиэтилена
1 жила
номинальный диаметр жилы 2,0 мм

Дополнительные характеристики

Количество основных жил/пар жил	1
Cечение основной жилы	2,0
Расчётная масса	35,0 кг/км
Наружный диаметр	3,6 мм

Отдел продаж ООО «Рустехнологии» предлагает Провод ПНСВ 1х2,0 из наличия со склада на выгодных условиях.

Провод для прогрева бетона: схема подключения и укладки

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

сложность расчетов при расчете длины провода;
необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Поддержание температуры в бетоне

Стандартная методика

Прогрев бетона кабелем обычно применяется в том случае, если работы проводятся в зимний период. При этом существует риск замерзания воды в растворе, что приводит к замедлению гидратации цемента и снижению прочности бетона.

Чтобы избежать этого, инструкция рекомендует действовать по такой схеме:

Для обогрева массы раствора берется одножильный провод ПНСВ диаметром от 1,2 до 4 мм.

Совет! Для армированных конструкций выбирают модификацию в полихлорвиниловой изоляции, для неармированных — в полиэтиленовой. Связано это с тем, что полиэтилен может расплавиться, и это приведет к замыканию на металлический каркас.

Провод нарезается одинаковыми фрагментами (чаще всего по 28 или 17м), которые свиваются в компактные спирали диаметром 30-40 мм.
Спиральные «нитки» соединяются между собой в несколько одинаковых групп и закладываются в опалубку внутрь арматурного каркаса.

Поскольку характеристики кабеля ПНСВ не позволяют использовать его на воздухе, на выводы систему устанавливаются так называемые «холодные концы» из более толстого провода.
Опалубка заливается бетоном, и после первичного схватывания вся система подключается к сети через понижающий трансформатор. Это устройство обеспечивает регулировку силу поступающего тока, что позволяет управлять температурой проводников внутри раствора.

Особенности греющих кабелей

Методика, описанная выше, довольно эффективна, однако она имеет ряд недостатков. Ключевым является необходимость использовать трансформатор для понижения напряжения.

Температурные показатели

Впрочем, можно обойтись и без этого громоздкого устройства. Естественно, при этом вместо стандартного провода ПНСВ нужно использовать специальные греющие кабели, такие как ВЕТ (Финляндия) или КДБС (РФ). Для подобных изделий характерны такие свойства:

Характеристика	ВЕТ	КДБС
Рабочее напряжение, Вольт	220-230	220-240
Линейная мощность, Вт/м	35-45 (в зависимости от модели и длины)	40
Сопротивление изоляционного слоя, МОм/м	103	103
Рекомендованный радиус изгиба, мм	25	35
Номинальный диаметр, мм	6	7
Размеры секций, м	от 3,3 до 85	от 10 до 150
Класс защиты	IP67	IP67

Подобные устройства предназначены для работы от обычной электросети с напряжением 220 В. Качественная поливинилхлоридная изоляция обеспечивает надежную защиту от замыканий и пробоев, кроме того, она не становится хрупкой даже при температуре -350С, что существенно расширяет «климатические рамки» применения подобных проводников.

В отличие от провода ПНСВ, кабели типа ВЕТ и КДБС не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Виды и принцип действия

Выбирая материал для строительства, следует исходить из решаемых задач и учитывать величину бюджета.

Провод для прогрева бетона ПНСВ бывает двух видов:

с оцинкованной жилой;
с неоцинкованной жилой.

В оцинкованных моделях компоненты провода защищены от агрессивных воздействий строительных смесей. Неоцинкованные модели часто подвергаются коррозии и имеют меньший срок службы, но и более низкую цену.

Технология прогрева бетона греющим проводом с использованием проводов ПНСВ позволяет получать прочные и надёжные конструкции. Перед началом заливки необходимо выбрать кабель с учётом необходимых характеристик и правильно его уложить, после заливки включить в сеть. Высокие температуры, воздействуя на бетон, не изменят его качество, конструкция получится прочная и надёжная при проведении работ даже в холодное время года.

Принцип действия достаточно прост. После подачи напряжения происходит нагрев провода, а затем прогрев бетонной смеси. Рекомендуемое ограничение напряжения — 70 В, поэтому используют в этом процессе трансформатор соответствующей мощности.

Монтаж кабеля ПНСВ

Кабель монтируется внутри опалубки до начала заливки бетона. Обычно его крепят мягкой алюминиевой проволокой к арматуре, хотя правилами техники электробезопасности это и не приветствуется. Жесткость стальной жилы достаточно велика, поэтому минимальный радиус закругления не может быть менее 25 см.

Особенно актуально это правило при низких температурах. Несмотря на то, что по паспорту виниловая изоляция до –30 0С сохраняет свои физические свойства, злоупотреблять этим не стоит. Уже при -10 0С слишком крутой изгиб провода может привести к нарушению целостности слоя внешней изоляции.

Для равномерности прогрева секцию укладывают параллельными шлагами с расстоянием между ними не более 15 см по площади и на таком же расстоянии по вертикали. На практике выяснено, что для 5 куб. метров бетона требуется до 30 метров кабеля марки ПНСВ 1,2.

А также определено, что при напряжении 380 вольт длина одной секции должна быть 31 метр, а при напряжении 220 вольт – 17 метров. Тогда они будут прогреваться равномерно. Если же вы смонтируете секцию большей длины, то выделение тепла будет происходить не далее, чем за 5-6 метров от точки подключения к питающей сети.

Подключение кабеля к питающей сети осуществляется за пределами опалубки. Обычно это делается с помощью провода с мягкими алюминиевыми жилами, которыми плотно обматываются в несколько последовательных витков концы ПНСВ.

После застывания бетона провод для прогрева остается внутри его и может быть использован для систем обогрева типа «Теплый пол».

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента.
Пример как подключить ПНСВ с помощью холодных концов
После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ. . Использование сварочного аппарата в качестве ПТ

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Инструкция по прогреву

Первый отрезок времени – бетон разогревается, при этом cкорость должна быть не выше 10 градусов по Цельсию за 2 часа времени;
Нагрев по изотерме — это самый важный период. Здесь нужно следить за тем, чтобы температура не достигла 80 градусов;
Последний – период остывания. Скорость остывания нагретого бетона должна быть не выше 5 градусов в час.

При использовании отдельной электрической станции, можно использовать схему подключения звезда. Она несколько эффективнее змейки, и при этом отлично подходит для небольших площадей. Перед монтажом обязательно использование технологической карты объекта.

Обязательно проверяйте ГОСТ, по которому изготовлен греющий кабель для бетона, правильный – 12.1.013-78.

Свяжитесь с нашим менеджером

Перейти на страницу контактов

Электропрогрев бетона проводом ПНСВ технология и схема

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

При электропрогреве бетона проводом ПНСВ в зимнее время, его укладывают так, чтобы он не касался земли, опалубки, а также не выходил за пределы самого бетона. Длина используемого провода полностью зависит от его толщины, сопротивления, ожидаемой минусовой температуры, а подаваемое напряжение, с помощью специального трансформатора составляет, как правило, около 50 В.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 500С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 100С в час.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола. . Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины

Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Ток вторички – от десяток до сотен Ампер, в зависимости от мощности обогревателя. При проектировании системы обогрева с проводом ПНСВ нужно добиться, чтобы удельная мощность была в пределах 1,5-2,5 кВт для проводника с сечением 1,2 кв. мм.

Стоит отметить, что наиболее распространены провода с сечением 1,2 – 1,4 мм, но встречаются и варианты с сечением до 6 кв. мм.

Напрямую к трансформатору подключать ПНСВ нельзя, поскольку он греется и вы не получите надежного соединения. Нужно подключать провод к трансформатору холодными концами. То есть ПНСВ соединяется с токоведущими жилами из меди или алюминия любым надежным способом. Для меди можно применить пайку тугоплавкими припоями (ПОС-60 не рекомендуется, хоть его температура плавления в разы выше рабочей температуры провода). Пайку совмещают с бандажом из медной проволоки. Возможно применение клеммников и других видов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трёхфазному трансформатору изображена на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если вам нужно обогревать большую площадь – совместите такие отрезки секциями. В среднем такой ток обеспечивается при длине секций 15-18 метров и напряжении питания в 70В.

Для питания подойдет КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором на 80 кВА для прогрева бетона. Также можно и подключить прогревочный провод к мощному сварочнику с выходным током в 150-250А. Этот вариант сгодится для домашнего применения, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода нужно производить так, чтобы расстояние между соседними жилами было не меньше чем 15 см. Для получения равномерного теплового поля его можно обмотать слоем из фольги толщиной 0,2-0,5 мм.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С. Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель

Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм2 имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость. Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Технология прогрева

Места проведения коммуникаций и расположение отверстий в бетонной поверхности нужно продумать до начала заливки состава. После установки системы и покрытия ее цементной смесью, любые работы с поверхностью могут повредить провода. Например, перед выполнением алмазного бурения материала нужно убедиться, что отверстие не будет проходить через кабель для обогрева бетона.

Правила укладки системы

Перед размещением обогревающей системы устанавливаются арматура и опалубка. Затем проводится раскладка ПНСВ, между витками проводов должен быть интервал 8−20 см. Величина промежутка зависит от ветра, температуры снаружи и влажности.

Кабель прицепляется зажимами к арматуре, без натяжения. Оптимальный радиус изгибов — больше 25 см. Ведущие ток жилы не должны пересекаться, расстояние промежутков между ними — 1,5 см, такое расположение позволяет избежать короткого замыкания.

Чаще всего провод для прогрева бетона ПНСВ укладывают по схеме «змейка», которая используется для монтажа теплых полов. Этот метод экономит кабель и позволяет охватить максимальную область бетонного основания.

Необходимо проверить следующие моменты перед заливкой раствора:

температура подготовленной смеси выше +5 °C;
в опалубке нет льда;
схема правильно подключена;
холодные концы имеют оптимальную длину.

К кабелю ПНСВ прилагается инструкция, которую важно соблюдать при установке системы обогрева. Существуют два варианта подключения через шинопровода — по схемам «звезда» и «треугольник»

При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору. Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением.

Подключение системы производится только после окончания заливки раствора. Использование прогревочного кабеля для бетона ПНСВ включает следующие этапы:

Ведется разогрев, в час температура должна повышаться на 10 °C. Большая скорость нарушит равномерность прогревания материала.
Нагревание осуществляется при постоянном значении температуры. Бетону необходимо набрать половину от показателя технологической прочности. Оптимальная температура 60 °C, максимально возможная — 80 °C.
Материал медленно остывает. Скорость его охлаждения не должна превышать 5 °C в час, иначе произойдет растрескивание структуры.

Если все работы были проведены правильно, то бетон достигнет соответствующей марки прочности. После проведения нагрева кабель остается в материале и играет роль вспомогательной армирующей конструкции.

Кабели ВЕТ и КДБС можно подключать через розетку или щитовую к сети 220 В, они также имеют деление на секции, что предотвращает перегрузки. Но их стоимость значительно выше, чем проводов ПНСВ.

Для постройки больших объектов такие затраты невыгодны, поэтому чаще используется дешевый аналог.

Прогревать бетон также можно с применением трубчатого электронагревателя (ТЭН) и электродов. В раствор вставляется арматура и подключается к источнику питания — сварочному аппарату или другому понижающему трансформатору. Для этого варианта нагревательный кабель не нужен, но потребуются значительные затраты энергии. Проводником в бетоне выступает вода, а при затвердевании материала сопротивление будет возрастать.

Расчет длины ПНСВ

На определение длины кабеля ПНСВ влияет несколько факторов. Большое значение имеет количество тепла, которое будет подаваться на материал для затвердевания. На этот показатель влияют теплоизоляция, температура воздуха, форма и размеры конструкции, влажность.

Длина петли должна составлять в среднем 28−36 м. Если температура выше -5 °C, то укладка делается с шагом 20 см. При охлаждении, через каждые 5 градусов промежуток между жилами сокращается на 4 см. На отметке -15 °C он будет равен 12 см.

Важна также потребляемая мощность кабеля ПНСВ, она зависит от диаметра:

1,2 мм — 0,015 Ом/м;
2 мм — 0,044 Ом/м;
3 мм — 0,02 Ом/м.

Рабочий ток не может превышать показателя в 16 А. Необходимо рассчитать потребляемую мощность на один метр провода.

Для этого сила тока в квадрате умножается на удельное сопротивление. Суммарная мощность находится из произведения полученного значения и общей длины провода. Напряжение трансформатора рассчитывается аналогично. Сила тока умножается на сопротивление, чтобы получить величину рабочего напряжения.

Провод ПНСВ — наиболее дешевый вариант для нагревания бетонной смеси. Но для его использования необходимы специальное оборудование и соответствующие знания. Теплоизоляция также снижает затраты на обогрев материала и позволяет повысить качество бетона благодаря равномерному остыванию.

Параметры, сфера применения

Свойства определены требованиями ТУ 16.К71-013-88, код ОКП 35581304. Применяется для прогрева:

Монолита, армированного бетона на строительстве промышленных объектов;
Объектов, зданий, сооружений промышленных комплексов различного назначения, строительных механизмов;
Может применяться системами обогрева бытовых и производственных строительных конструкций.

Маркировка ПНСВ обозначает конструкцию, область использования, материалы: «П»ровод «Н»агревательный, одинарный «С»тальной проводник, изолирован полихлор«В»инилом.

Базовые, определяющие показатели демонстрируются таблицей:

Показатель	Значение
Эксплуатационная температура среды, °C	-60 ÷ +50
Температура рабочего разогрева, °C, максимально	80
Монтаж проводится при температуре выше, °C.	-15
Сопротивление изоляции провода длиной 1 км, больше, мОм:	1
Толщина изоляции, мм	0.8
Удельная мощность (напряжение 220 В, 20°C), Вт/метр	20
Срок эксплуатации, лет	16

Физические, химические особенности материалов придают параметрам значения, обеспечившие:

Отсутствие реакции при взаимодействии с водой, химически активными водными растворами соли, щелочей, концентрация раствора которых достигает 20÷30%;
Прочность, позволяющая изгибать на ролике, размер которого равен десяти диаметрам провода, без утраты механических свойств не менее трех циклов;
Возможность работать режимами постоянного длительного нагрева или импульсном, кратковременном повторяющемся.

Выполняя работы по укладке нужно учитывать ограничения:

Изгибание производится с радиусом, величина которого меньше пяти диаметров;
Не допускается пересечения под любым углом или касания в прогреваемом объеме;
Запрещается располагать провода не ближе, чем 15 см друг от друга.

Диапазон модельного ряда ПНСВ широк. Конкретные значения величин геометрического размера определяются техническими условиями предприятия – изготовителя соответственно требований соответствующего ГОСТ. Тенденция зависимости параметров от номинального диаметра жилы заложена ТУ 16.К71-013-88, иллюстрируется таблицей:

Зависимость характеристик от диаметра
Номинальные значения параметров	Номинальный диаметр проволок, мм
	1	1.1	1.2	1.3	1.4
Конструктивные:
Наружный диаметр (размеры), мм	2.6	2.7	2.8	2.9	3
Расчетная масса длины1 км, кг	18	18.5	19	19.5	20
Электрические:
Сопротивление 1 метра токопроводящей жилы, Ом	0.22	0.18	0.15	0.13	0.11
Длина нагревательной секции, (для 220 В, м	80	95	110	125	140

Основы технологии укладки и монтажа

После приобретения необходимого нагревательного материала, начинается изготовление системы подогрева:

Покупная бухта или бобина нарезается на нагревательные секции, длины которых определены ТУ, в необходимом количестве. Допускается изготовление секции из отрезков, обеспечив надежный контакт соединения;
Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки алюминиевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно располагаться внутри обогреваемого объема;
Нагревательные секции размещаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы будущего монолита. Если применяется арматура, можно приматываться к ней;
- Не допускается пересечение, касание участков провода в объеме опалубки. Расстояние между проводами не менее 15 см.
- Рекомендуется, улучшая равномерность распределения тепла, обмотать провод тонкой фольгой из металла толщиной 0,2÷0,5 мм;
- Все размеченные «Холодные концы» после укладки должны находиться у одного края;
Подавать напряжение на ПНСВ, не укрытое раствором полностью, категорически запрещено;
Перед подключением к трансформаторной подстанции мегомметром проверить отсутствие нарушения целостности изоляции после монтажа.

Во время прогрева бетона на строительных площадках, обеспечивая требования электробезопасности, нужно принимать меры по ограждению опасного участка, ограничению пребывания на нем посторонних лиц.

После полного высыхания использование подогрева полов или стен не представляет опасности.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
Утеплить опалубку.

Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
Защита кабеля позволяет приматывать его к арматуре.
Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
Между разными контурами должно быть не менее 40,0 мм.
Запрещено пересечение греющих проводников.

ПНСВ провод для прогрева бетона

На сегодняшний момент существует три основных способа обогрева раствора:

Бетонирование в тепляках. Вокруг заливки выполняется построение теплицы и, с помощью тепловентиляторов, газовых или дизельных тепловых пушек производится обогрев тепляка. Этот способ довольно дорогой, особенно при строительстве крупных объектов;
Обогрев термоматами. Этот способ предназначен для нагрева емкостей с жидкостями, которые применяются как оборудование для бетонирования зимой. Недостатком способа является отсутствие возможности прогревать раствор сразу после его заливки и последующего уплотнения. Сверху заливку на непродолжительное время покрывают матами, благодаря чему прогревается верхний слой. Этот вариант подходит при строительстве малых конструкций. Для обогрева стен он не подходит, для колонн – необходимо дождаться схватывания раствора, для чего он и применяется;
Обогрев греющим проводом, находящимся внутри бетона. Данный вариант является самым востребованным. Наглядный пример – теплые полы.

Технология укладки греющего провода

Перед укладкой кабеля проводят подготовительные работы:

По правилам устанавливают опалубку и арматуру. Важно, чтоб на этих элементах не было наледи.
На верхнем и нижнем поясе арматурного каркаса, с помощью хомутов или скрепок, укладывают кабель.
Шаг между проводами ПНСВ – 80-200 мм. Точное число зависит от температуры воздуха. Уложенные провода не должны соприкасаться и пересекаться.
Не более чем за 25 метров от опалубки устанавливают трансформатор. Возле него раскладывают резиновые коврики.
Участок, где расположена опалубка с тэном и электродами, ограждают.
Устанавливают шинопровода и соединяют с кабелем.
Подключают шинопровод к сети 220 В и тестируют его сначала на холостом ходу.

Использование провода ПНСВ после застывания

Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навсегда и не теряют своих резистивных свойств. Поэтому есть смысл использовать их с целью повышения комфорта проживания. Нередко провод ПНСВ укладывают в бетонную стяжку пола специально. Однако это не лучшее решение, хотя и наиболее бюджетное.

При размещении нагревательного элемента под напольным покрытием следует учитывать возможные препятствия для рассеивания выделяемого тепла. В жилых комнатах таковыми являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них возникают зоны локального перегрева.

При длительном использовании провод постепенно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, поскольку требует снятия напольного покрытия и разрушения бетонной стяжки.

Решением проблемы является использование саморегулирующегося нагревательного провода. Его конструкция состоит из двух медных жил, между которыми находится так называемая тепловая матрица – полупроводниковый элемент, проводимость которого изменяется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, уменьшается, из-за чего он остывает.

Такой нагревательный элемент работает при любых размерах – от кусочка длиной в несколько сантиметров до многометровой секции. Его можно перекрещивать с другими, подобными ему (с проводом ПНСВ такое делать категорически нельзя из-за опасности расплавления изоляции и возникновения короткого замыкания). Основным недостатком саморегулирующегося нагревательного провода является стоимость. Она в разы выше, чем одножильного резистивного.

Прогрев залитой бетонной массы с помощью греющего кабеля ПНСВ позволяет сократить срок достижения 80% конструктивной прочности с семи суток до двух-трех дней и не прекращать работы с наступлением холодов. Однако технология этого процесса довольно сложна, обычно его схема разрабатывается для каждого конкретного случая. Поэтому не прельщайтесь его видимой простотой. Обращайтесь к профессионалам, а при их отсутствии досконально изучите вопрос самостоятельно.

Расчет оптимального значения длины

Напряжение трансформатора, кВ	Площадь сечения, мм кв.	Конструкция фундамента	Длина провода, м	Конструкция фундамента	Длина, м
10	До 1,1	Арматура	9,95	Неармирован	8,4
15	До 1,1	Арматура	22,85	Неармирован	18,9
20	До 1,1	Арматура	39,8	Неармирован	33,6
10	До 1,4	Арматура	18,9	Неармирован	15,5
15	До 1,4	Арматура	42,6	Неармирован	34,93
20	До 1,4	Арматура	75,6	Неармирован	32,09
10	До 2	Арматура	54,6	Неармирован	46,18
15	До 2	Арматура	123,8	Неармирован	103
20	До 2	Арматура	218,2	Неармирован	184,7
10	До 4	Арматура	448,57	Неармирован	373
15	До 4	Арматура	1009	Неармирован	841
20	До 4	Арматура	1974	Неармирован	1495

Расчет нагревательной секции

На сегодняшний день существует много вариантов онлайн калькуляторов, удобных, позволяющих мгновенно получить точную мощность, количество, сечение греющего кабеля. Приведенный ниже расчет иллюстрирует логику, приводит методику проведения вычислений самого общего вида.

Под мебелью, коврами, другими атрибутами домашней обстановки, подогрев размещать запрещено. Необходимая для подогрева одного квадратного метра мощность зависит от назначения помещения. Составляет, при использовании дополнительного к основному подогрева:

Название помещения	Мощность Вт/м 2
Нежилые	110÷120
Жилые	110÷130
Сантехнические	120÷150
Неотапливаемая лоджия	180

Вариант использования как единственного элемента отопительной системы, потребует 160÷200 Вт/м2.

Например: рассчитывается электрический теплый пол, необходимая площадь обогрева 10 м2, имеется ПНСВ 1,2. Характеристики взяты из таблиц параметров:

Мощность подогревателя пола спальни, для необходимости обеспечения 120 Вт/м2, Вт: 10*120=1200;
Длина элемента нагревателя 1200 Вт, удельная мощность 20 ватт на погонный метр, метров: 1200/20=60;
На одном квадратном метре нужно уложить (выполняя требования ТУ), метров провода: 60/10=6;
Омическое сопротивление 60 метров провода, удельное сопротивление одного метра стальной жилы равно 0,15 Ом составит, Ом: 60*0,15=9;
Включенная в сеть 220В секция нагрева с проводом диаметром 1,2 мм. не может быть длиной менее 110 метров (ТУ). Иначе получится: сопротивление укороченного элемента уменьшается, ток возрастает, что вызывает перегрев, увеличивается вероятность разрушения. Активное сопротивление секции нагрева равно, Ом: 110*0,15=16,5. Рекомендованный ТУ ток эффективного нагрева составляет, А: I=U/R=220/16,5=13,33. Округленно 13 ампер.
Расчетные 60 метров провода короче нормированной длины секции, не могут напрямую быть запитаны сетью. Требуется понижающий напряжение трансформатор. Рассчитать его можно так:
Вторичная обмотка: напряжение, В: U=I*R=13*9=117, мощность, Вт: P=U*I=117*13=1521
Полная мощность трансформатора, Вт: 1521*1,25=1901,3

Итого: для устройства теплого пола площадью 10 м, необходимо:

60 метров провода ПНСВ 1,2;
Понижающий трансформатор мощностью 2 киловатта, напряжение вторичной обмотки 110÷120 вольт.

Подходящим вариантом при подборе трансформатора может оказаться сварочный аппарат.

Применение терморегулятора повысит комфортность пользования теплым полом, позволит экономнее расходовать электрическую энергию.

Схема подключения, оборудование для подогрева

Подогрев залитого бетона, проводится только мощными подрядчиками на больших объектах. Метод дорого стоит, требует наличия работников высокой квалификации, специального оборудования. Трансформаторная подстанция обогрева обеспечивает питание греющей проводки пониженным напряжением, дает возможность использовать большой ток пониженного напряжения.

Например, популярная подстанция КТПТО с масляным трехфазным трансформатором ТМТО-80 обладает такими основными техническими характеристиками:

Характеристика	Величина
Номинальная мощность, кВА	80
Напряжение питание питания, три фазы, В	380
Напряжения ступеней переключения стороны нагрузки (СН), В	55, 65, 75, 85, 95
Ток на СН режимов 55, 65, А	520
Ток на СН режимов 75, 85, 95 А	471

Дополнительно может автоматически или вручную регулировать прогрев бетона в интервале 0÷100°C. Остальные функции подстанции, не относящиеся к подогреву, сейчас рассматриваться не будут.

Нагревательные секции могут быть подключены к трансформатору по однофазной или трехфазной схеме звездой или треугольником. Трехфазные нагреватели делают нагрузку сети более равномерной.

Параллельным включением нужного количества секций набирается достаточная для обогрева необходимой площади мощность.

Особенности нагревающих проводов ПНСВ

Кабель ПНСВ представляет собой стальную жилу диаметром от 1,2 до 3 мм и сечением от 0,6 до 4 мм2, покрытую изоляцией ПВХ или полиэстера. Благодаря этому изолирующему материалу, провод не перегибается, не переламывается и отличается устойчивостью к возгораниям.

Чаще всего электропрогрев осуществляется при помощи проводов минимального диаметра 1,2 мм. Однако, практика показывает, что лучше использовать ПНСВ на 3 мм, особенно если вы планируете производить ручное уплотнение раствора. Дело в том, что изоляция такого кабеля будет намного прочнее, поэтому в случае некачественного питания, вероятность перегрева будет минимальной.

Также стоит обратить внимание на еще одну отличительную характеристику прогревочных кабелей этого типа – наличие «холодных окончаний». Эти ответвления выходят за границы бетонной плиты

Для «холодных окончаний» применяют провода АПВ (алюминиевые токопроводящие жилы), соединяющие сам кабель с питающей трассой.

Сортамент проводов

1. ПНСВ

Самая дешевая, а потому и наиболее применяемая разновидность продукции для прогрева растворов бетона. Расшифровка аббревиатуры (ПНСВ) дает представление о конструктивном исполнении. ПН – назначение (провод нагревательный), С – материал жилы (сталь), В – изоляция (виниловая).

Главное преимущество данной продукции – низкая цена/стоимость. В частном секторе для подачи напряжения на ПНСВ в основном используют недорогие БП, сварочники или самодельные выпрямители.

Практика показывает, что применение ПНСВ сечением 3 мм исключает целый ряд проблем, которые могут возникнуть после загрузки бетона.

Повреждение провода, особенно при ручном уплотнении раствора. Изоляция ПНСВ-3 достаточно плотная, и ее прочность выше, чем у аналогов с меньшим диаметром.
При некачественном питании (а это часто связано с перекосом фаз, особенно в условиях интенсивной застройки) вероятность перегрева этого провода минимальна. А пробой внешней оболочки ПНСВ чреват замыканием на арматуру бетона.
При схватывании раствора исключен риск деформации провода.

Так как перед укладкой ПНСВ необходимо делать сложные расчеты схемы, при обустройстве бетонного монолита своими силами продукция с жилой 3 мм – оптимальный выбор.

2. ПТПЖ

Его часто называют кабелем, хотя это и не совсем верно. Кого интересует отличие между такой разновидностью продукции и проводом, без труда найдет соответствующую информацию. Для процесса бетонирования путаница в терминологии не принципиальна.

Изначально ПТПЖ применялся для подключения радиоточек (акустической аппаратуры). По используемым в производстве материалам он мало чем отличается от ПНСВ. Такая же стальная жила (чаще всего, оцинкованная) сечением 0,6 или 1,2 мм + оплетка (ПЭ высокого давления). Разница в исполнении. В отличие от ПНСВ изделие ПТПЖ двужильное (или как говорят – «лапша»).

Применение имеет свои особенности.

С ПТПЖ можно работать при температуре не ниже -30°C.
При его укладке необходимо соблюдать правило – радиус изгиба должен быть не менее 10 D.

С целью снижения конечной цены бетонирования для прогрева стяжек целесообразно использовать ПТПЖ с сечением жил 0,6. Такой же провод часто применяется в схемах «теплых» полов. Если ПТПЖ приобретается для организации прогрева монолитной конструкции, то следует выбирать его разновидность с жилами 1,2 мм.

Особенности схем укладки греющих элементов

Конкретная выбирается в зависимости от специфики работы и рассчитывается индивидуально. От правильности ее выбора зависит равномерность прогрева, следовательно, однородность структуры бетона по всему объему.

В отличие от кабеля, для подключения проводов к источнику напряжения используются так называемые «холодные» концы. Их жилы должны иметь меньшее значение удельного сопротивления!
Минимальный интервал между смежными «линиями» проводов в схеме прогрева – 1,5 см. Несоблюдение этого правила может привести к расплавлению оболочки и КЗ. По этой же причине не допускаются перехлесты.
Значительный температурный режим использования не должен вводить в заблуждение. Укладка проводов при минус 15 и ниже не производится. Это связано с особенностью изоляции. На морозе она начинает ломаться, в ней появляются трещины, как результат – замыкание на арматуру. Поэтому при зимнем бетонировании следует ориентироваться на погоду и не понимать буквально «от -55 …».
Качество прогрева можно повысить, если провод обернуть фольгой. Это существенно увеличит теплообмен и сократит время созревания бетона. Для небольших схем, площадей и объемов – хороший вариант.

Физический процесс застывания

Бетонирования является одним из самых распространенных технологических процессов при ведении строительства. Он применяется не только для создания фундаментов, но и различных перекрытий, опор и капитальных стен. Затвердевание цементно-песчаной или цементно-гравийной смеси происходит в ходе химической реакции гидратации, когда молекулы воды и вещества, в ней растворенные, создают новое химическое соединение.

Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных внешних температурах поддерживает взаимодействие веществ в течение первых семи суток после заливки бетона в опалубку.

Однако его может быть недостаточно, если строительство ведется в демисезонный и тем более в зимний период, когда наружные температуры опускаются значительно ниже нуля. В этом случае часть веществ в химическую реакцию не вступает, что значительно снижает фактическую прочность бетонных конструкций.

Кроме того, неизрасходованная вода замерзает и расширяется, разрушая их изнутри. Чтобы такого не происходило, применяются различные способы прогрева залитой массы. Самым простым и эффективным является укладка внутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Укладка и монтаж

Обогрев бетона нужно осуществлять при низком напряжении и высокой силе тока в греющих элементах. При монтаже кабеля учитывают равномерность прогрева раствора бетона в конструкции. Закладка осуществляется при температуре воздуха до -15 °С. Не натягивая, проводник прикрепляют к арматуре. Крепёж осуществляют с помощью специальных зажимов. Изгибы радиусом меньше 25 см, а также перехлесты токоведущих жил недопустимы.

Часто используемая схема при укладке ПНСВ называется «змейка» Она напоминает систему «теплый пол».

При покупке провода ПНСВ необходимо изучить прилагаемую к нему инструкцию.

Чтобы повысить эффективность работы, секции ПНСВ производятся в виде спирали.

Можно воспользоваться кратким руководством монтажа при стандартной методике:

Выбор диаметра по технической карте. Для обогрева армированных конструкций лучше использовать прочную ПВХ изоляцию, а для неармированных — полипропиленовое покрытие.
Проводить нарезку равными отрезками, впоследствии свернуть их спиралью.
Укладывать в арматурный каркас или в опалубку.
Включение в сеть – после того как бетонная смесь начнёт схватываться. Трансформаторная подстанция помогает регулировать температуру за счёт изменения напряжения.
Перед осуществлением монтажа рассчитывается объём смеси бетона, длина прогревочного кабеля, учитываются его характеристические свойства и температура окружающей среды.

При расчете длины учитывается:

форма конструкции;
температура воздуха;
марка бетона;
теплоизоляция;
сила и направление ветра.

Чтобы рассчитать необходимое количество проводника, пользуются специальными таблицами.

В подготовительные работы входит установка опалубки и арматуры по правилам. При работе на них не должно быть наледи.

Для укладки используют хомуты или скрепки

В процессе монтажа не допускают пересечения или касания проводников. Необходимо соблюдать особую осторожность после включения, так как нужно максимально исключить перепады напряжения, иначе проводник перегорит, а удалить его не получится.

Plan Nacional de Seguridad Vial

PLAN NACIONAL DE SEGURIDAD VIAL 2011-2021 (RESOLUCIÓN 2273 DE 2014)

El impacto de los accidentes de tránsito y Sus Consuencias hacen necesario abordar esta problemática con políticas y acciones concretas, articuladas, integles, medibles y controlables, ya que invucran la salud pública, la seguridad de los ciudiladanos del la movés.

Esta preocupación generalizada nos invita a formular e Implementar lineamientos de políticas públicas que impulsen y упрощен ла координация институциональная и межсекторальная деактивация в seguridad vial, para la conscución de objetivos comunes los que prevengan / derevengan elis tránsito.

En respuesta, el Gobierno de Colombia Definió como una prioridad y como una política de Estado la Seguridad Vial, la cual se concreta en el presente Plan Nacional de Seguridad Vial (PNSV) 2011–2021 гг.

En ese sentido, el Plan se convierte en una carta de navegación que orienta y propicia medidas concertadas, indicativas e integrationles en todo el Territorio nacional, fomenta la formulación y aplicación de políticas y acciones a nivel региональный, административный и муниципальный de reducir el número de víctimas fatales y no fatales a nivel nacional.

Este documento muestra el processso de ajuste del que fue objeto el PNSV, tras invucrar a la sociedad civil, al сектор público y privado en su realización.

Dicho processso de ajuste consistió en un trabajo Connsuado de la ciudadanía, así como de los Principales Agenttes y actores de la seguridad vial en las regiones y el center central del país, el cual permissionió delinear una política contextualizada que las respuesta problem generadas por accidentes asociados al tránsito.

Número de visitas a esta página 111809
Fecha de publicación 07/11/2013
Ltima modificación 31/08/2018

Дифференциальная регуляция супероксиддисмутазы в растениях, подверженных стрессу окружающей среды, по JSTOR

Абстрактный

Супероксиддисмутазы (СОД) — это металлопротеины, которые катализируют дисмутацию супероксидных радикалов до перекиси водорода и кислорода.Фермент широко распространен в аэробных организмах, где он играет важную роль в защите от токсичности, опосредованной кислородными радикалами. У растений неблагоприятные условия окружающей среды часто приводят к увеличению генерации восстановленных форм кислорода, и, следовательно, предполагается, что СОД играет важную роль в устойчивости растений к стрессу. Здесь мы описываем выделение клона кДНК, кодирующего цитозольную SOD медь / цинк из Nicotiana plumbaginifolia. Используя это, вместе с ранее выделенными кДНК, кодирующими митохондриальную SOD марганца и хлоропластную железную SOD в качестве зондов в анализах гель-блоттинга РНК, мы изучили изобилие транскриптов SOD в различных стрессовых условиях: в ответ на свет, во время фотоингибирующих условий (свет в сочетании с высоким или низкие температуры), и в ответ на ксенобиотический стресс, вызванный гербицидом паракватом.Представлены доказательства того, что содержание мРНК SOD железа увеличивается всякий раз, когда возникает локализованный в хлоропласте окислительный стресс, аналогично предыдущему открытию, что SOD марганца реагирует на события, локализованные в митохондриях. Таким образом, разнообразные эффекты различных стрессовых условий на изобилие мРНК SOD могут дать представление о том, как каждое лечение влияет на различные субклеточные компартменты.

Информация о журнале

The Plant Cell издается 19-й год.В течение трех лет после своей первой публикации он занял первое место по значимости среди основных исследовательских журналов по наукам о растениях, и с тех пор он поддерживает этот стандарт качества. The Plant Cell публикует новые исследования, имеющие особое значение в биологии растений, особенно в областях клеточной биологии, молекулярной биологии, генетики, развития и эволюции. Статьи дают новые знания, которые представляют большой интерес не только для специалистов, но и для биологов растений.

Информация об издателе

Oxford University Press — это отделение Оксфордского университета.Издание во всем мире способствует достижению цели университета в области исследований, стипендий и образования. OUP — крупнейшая в мире университетская пресса с самым широким присутствием в мире. В настоящее время он издает более 6000 новых публикаций в год, имеет офисы примерно в пятидесяти странах и насчитывает более 5500 сотрудников по всему миру. Он стал известен миллионам людей благодаря разнообразной издательской программе, которая включает научные работы по всем академическим дисциплинам, библии, музыку, школьные и университетские учебники, книги по бизнесу, словари и справочники, а также академические журналы.

Анализ ответных мер защиты на инфекцию ортотосповируса пятнистого вилта томата (TSWV) и ортотосповируса кольцевой пятнистости гиппеаструма (HCRV) в Capsicum Annuum на основе транскриптома

Предыстория: Ортотосповирус широко распространен в юго-западном Китае и нанести серьезный вред растениеводству. Ортотосповирус пятнистого увядания томатов (TSWV) и ортотоповирус кольцевой пятнистости Hippeastrum (HCRV) серьезно вредит качеству перца ( Capsicum annuum L.). Однако подробный молекулярный механизм болезни перца, вызываемой TSWV и HCRV, остается неясным.

Метод: Анализ транскриптома (RNA-seq) на основе высокопроизводительного секвенирования с TSVV, HCRV и имитацией инокулированных растений в качестве контроля для исследования и сравнения изменений экспрессии генов в листьях перца и анализа растений, пораженных защитный ответ ортотоповирусов.

Результаты: Результаты RNA-Seq для перца через 1 день после инокуляции (1 dpi) показали, что количество дифференциально экспрессируемых генов (DEG) после инфицирования HCRV было больше, чем после заражения TSWV.Обогащение онтологии генов и анализ пути KEGG были выполнены на двух вирусах, и результаты KEGG показали, что DEG в основном обогащен взаимодействиями растение-патоген, передачей сигнала растительного гормона и защитными процессами.

Заключение: Заключение данного исследования состоит в том, что после заражения перца ортотосповирусом происходит изменение ДЭГ в процессах взаимодействия растений с патогенами, синтеза растительных гормонов и фенилпропаноидов. Кроме того, значительно изменились факторы транскрипции, такие как WRKY и MYB.Эти факторы всесторонне влияют на защитную реакцию растения и в конечном итоге повышают устойчивость растения к вирусам. Результаты настоящего исследования значительно помогут улучшить наше понимание сложного защитного процесса реакции растений на инфекцию ортотосповирусами.

Ключевые слова

Ортотосповирус, Транскриптом, Защитные процессы

SEC.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов.Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Сообщите о своем трафике, обновив свой пользовательский агент, включив в него информацию о компании.

Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, в том числе о передовых методах, которые делают загрузку данных более эффективной, и о SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected].

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Код ссылки: 0.14ecef50.1633622617.

Дополнительная информация

Политика интернет-безопасности

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности.В целях безопасности и для обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 U.S.C. §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других лиц к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

Положительный отбор, структура молекулярной рекомбинации и филогенетическая реконструкция членов семейства Tombusviridae: значение для таксономии вирусов

(1)

Положительный отбор, структура молекулярной рекомбинации и филогенетика

реконструкция членов семейства Tombusviridae:

Значение для таксономии вирусов

Moncef Boulila

Institut de l’Olivier, Sousse Ibn-khaldoun, Тунис.

Абстрактные

Подробное исследование предполагаемых событий рекомбинации и частоты их эволюции во всем геноме в настоящее время известные представители семейства Tombusviridae, включающего 79 образцов, извлеченных из международных баз данных, проводился с использованием алгоритмов RECCO и RDP версии 3.31. Первая программа позволила обнаружить потенциальные сайты рекомбинации в семи из восьми родов вирусов (Aureusvirus, Avenavirus, Carmovirus, Dianthovirus, Necrovirus, Panicovirus и Tombusvirus) вторая программа дала те же результаты, за исключением рода Диантовирус.С другой стороны, оба метода не смогли обнаружить точки останова рекомбинации в геноме представители рода Machlomovirus. Кроме того, на основе точного теста нейтральности Фишера положительный отбор гены, кодирующие белок, были обнаружены в 17 парах образцов, включающих 15 различных линий. Кроме родов Machlomovirus и Panicovirus вместе с неклассифицированными Tombusviridae, всеми другими таксономическими родами и unassignedTombusviridae — представители, прошедшие положительный отбор.Эволюционная история всего члены семейства Tombusviridae показали, что они разделились на восемь отдельных групп, соответствующих восемь родов, составляющих это семейство. Предполагаемая филогения изменила классификацию, принятую в настоящее время Международный комитет по таксономии вирусов. Была предложена реклассификация.

Ключевые слова: биоинформатика, филогения, рекомбинация, положительный отбор, Tombusviridae, последовательность, таксономия. Поступила: 22 ноября 2010 г .; Принята в печать: 13 мая 2011 г.

Введение

Рекомбинация РНК

является одним из основных факторов отвечает за создание новых РНК-вирусов и ретро-вирусы. Биологические механизмы рекомбинации различаются между организмами, но в широком смысле рекомбинация приводит к созданию мозаичных последовательностей, в которых эволюционная история на каждом сайте может быть разной. Рекомбинация, определяемая как обмен генетической информацией между двумя нуклеотидными последовательностями, является важным процессом который влияет на биологическую эволюцию во многих различных уровни.Рекомбинация объясняет значительное количество генетическое разнообразие природных популяций и генов в целом расположены в областях генома с низким уровнем рекомбинации имеют низкий уровень полиморфизма (Posada и Крэндалл, 2001). Рекомбинация перетасовывает существующие вариация и даже создает новые варианты. Было показано, что Рекомбинация РНК позволяет обмениваться генетическими материал, не только между одними и теми же или похожими вирусами, но и между совершенно разными вирусами (Воробей и Холмс, 1999).Иногда это также допускает кроссоверы между вирусными и РНК хозяина (Грин и Эллисон, 1994; Аазиз и

Теп-фер, 1999; Baroth et al. , 2000; Nagai et al. , 2003). Принимая учитывать структуру вирусных геномных молекул и расположение сайтов кроссовера, три основных типа РНК при повторной комбинации были выделены: гомологичные, аберрантные гомологичны и не гомологичны (Lai, 1992; Alejska et al. , 2001). Первые два встречаются между двумя идентичными или похожие РНК (или между молекулами, показывающими локальные гомология), а в последней входят две разные молекулы.Большинство собранных данных предполагают, что рекомбинанты РНК формируются по модели выбора копии (Alejska et al. , 2001). Комплекс вирусной репликации запускает зарождающуюся РНК синтез цепи на одной матрице, называемой донором РНК, и затем переключается на другой шаблон, называемый акцептором РНК. Соответственно, считается, что на РНК влияют два основных фактора. рекомбинация: структура рекомбинирующих молекул и способность вирусной репликазы переключать шаблоны. Из поколения в поколение вирусные популяции развиваются различные селективные силы в разных регионах и участках, которые отображать различные функциональные ограничения.Строгий и надежный критерий обнаружения адаптивной эволюции в ген, кодирующий белок, является ускоренным несинонимичным ( d N, амино замена кислоты) скорость относительно синонимичной ( d S, тихая) скорость замен, с соотношением скоростей = d N / d S> 1. Поскольку односторонние мутации не изменяют аминокислоту, тогда как Регенетика и молекулярная биология , 34, 4, 647-660 (2011)

Отправить корреспонденцию Moncef Boulila. Institut de l’Olivier, B.P. 14, 4061 Сусс Ибн-Халдун, Тунис. Эл. адрес: [email protected].

(2)

мутаций размещения, разница в их фиксации ставки обеспечивают меру избирательного давления на белок.

Среди РНК-вирусов растений с положительной цепью семейство Tombusviridae включает несколько вирусов с важный экономический эффект. По данным 8-го ICTV (Международный комитет по таксономии вирусов) отчет (Fauquet et al., 2005), в семейство Tombusviridae входят следующих родов: Tombusvirus , Carmovirus ,

Некровирус , Диантовирус , Махломовирус , Авенавирус ,

Aureusvirus и паниковирус . По данным Балтимора классификации вирусы этого семейства классифицируются как Вирусы типа IV и являются частью супергруппы лютеовирусов. (Хабили и Саймонс, 1989). РНК содержится в икосаэдрический (T = 3) капсид, состоящий из 180 единиц белок однократной оболочки размером 27-42 кДа; меры вириона 28-35 нм в диаметре, без оболочки.Все Tombusviridae имеют положительный смысл, одноцепочечные геном lin-ear, за исключением диантовирусов, чьи геном двудольный. Геном составляет примерно 4-5,4 т.п.н. в длину в зависимости от рода. 3 ’конечная точка не полиаденилированный. 5 ’конец ограничен только Кармовирус крапчатости , Некротическая мозаика клевера лугового диантовирус и Махломовирус хлоротичной крапчатости кукурузы . Геном кодирует 4-6 ORF. Полимераза ORF кодирует янтарный стоп-кодон, который является местом считывания событие в ORF 1 (кроме диантовирусов, где чтение происходит с через при сдвиге кадра), в результате получается два продукты, необходимые для репликации.Не кодируется геликазой вирусом. Процесс репликации членов семьи Tombusviridae состоит из следующих этапов: (i) вирус проникает в хозяйскую клетку, (ii) вирусная геномная РНК без оболочки и высвобождается в цитоплазму, (iii) вирусный РНК транслируется с образованием двух белков, необходимых для Синтез РНК (репликация и транскрипция), (iv) a комплементарная оцРНК с отрицательным смыслом синтезируется с использованием геномная РНК в качестве матрицы, (v) новая геномная РНК синтезируется с использованием отрицательно-смысловой РНК в качестве матрицы, (vi) РНК-зависимая РНК-полимераза (RdRp) распознает внутренние субгеномные промоторы по отрицательному РНК для транскрипции 3’-концевых субгеномных РНК который будет генерировать капсид и белок движения, (vii) образуются новые вирусные частицы (White and Nagy, 2004).

Основной целью данной работы было определение и охарактеризовать механизмы эволюции вируса Tombusviridae на основании появления предполагаемых события рекомбинации и положительный отбор в их полном объеме геном. Это было достигнуто анализом 79 образцов. получено в GenBank. В результате мы предлагаем переклассификация в соответствии с их предсказанной эволюционной историей.

Материалы и методы

Последовательности всего генома 79 образцов каталогизированные в GenBank были использованы в данном исследовании (Таблица 1).

Нуклеотидные последовательности выравнивали с использованием программы CLUSTALW 2.0.9 и CLUSTALX 2.0.9 (Larkin

и др. , 2007) с конфигурацией по умолчанию. Их филогенетические отношения были определены с Алгоритм максимального правдоподобия (ML), включенный в Программа MEGA версии 5 (Tamura et al. , 2011) под предположение моделей замещения, предложенных Джуксом и Кантор (1969) (JC), Hasegawa et al. (1985) (HKY85) и Тамура и Ней (1993) (TN93).Анализ начальной загрузки с помощью Было выполнено 500 повторов для оценки устойчивости ветви.

Используя программу MEGA4.1b (Кумар и др. , 2008), положительный отбор был сделан методом подсчета описанный Nei и Gojobori (1986), а затем Suzuki и Годжобори (1999). Согласно этому методу Использовано филогенетическое дерево анализируемых последовательностей. Для метод парсимонии, общее количество синонимичных ( c S) и несинонимичные ( c N) замены, а также среднее номера синонимичных ( s S) и несинонимичных ( s N) сайтов на кодон по филогенетическому дереву для каждого кодонного сайта были рассчитаны в соответствии с максимальной экономией принцип (Fitch, 1971; Hartigan, 1973).Нулевая гипотеза селективная нейтральность ( r S = r Norw = 1) была проверена для каждого сайта путем вычисления вероятности ( p ) получения наблюдаемого или более смещенные значения для c Sand c N, которые предполагались равными следовать биномиальному распределению с вероятностями возникновение синонимичных и несинонимичных замен задается с S / ( с S + с N) и с N / ( с S + с N) соответственно.Положительный выбор делается при p <0,05 и c N / s N> c S / s S (Су-дзуки, 2006).

Возможные события рекомбинации между расходящимися нуклеотидные последовательности исследовали с помощью двух программ: RDP v3.31b (Мартин и др. , 2005b) и RECCO (Maydt и Ленгауэр, 2006). RDP включает в себя несколько опубликованных объединение методов обнаружения в единый набор инструментов: RDP (Мартин и Рыбицки, 2000), GENECONV (Падидам

и др., 1999), BOOTSCAN (Мартин и др. , 2005a), MAXCHI (Смит, 1992), CHIMAERA (Посада и Cran-dall, 2001), SISCAN (Gibbs и др. , 2000) и 3SEQ (Boni

и др. , 2007). Во всех случаях использовались параметры по умолчанию. Только события, предсказанные более чем половиной методов, являются считается значительным. Алгоритм разработан и описанный Мейдтом и Ленгауэром (2006) как быстрый, простой и чувствительный метод обнаружения рекомбинации в набор последовательностей и расположение предполагаемой рекомбинации точки останова основаны на минимизации затрат.Этот метод имеет только два настраиваемых параметра, рекомбинация и мутация Стоимость. На практике единственным рассматриваемым параметром является a, представляет стоимость мутации по сравнению с рекомбинацией. При изменении от 0 до 1 стоимость мутации взвешивается. увеличивается, а стоимость рекомбинации, взвешенная на 1 -увеличивается. Другими словами, параметр управляет неоднозначность между мутацией и рекомбинацией.

(3)
Tombusviridae evolution 649
Таблица 1 — Текущий таксономический статус членов семейства Tombusviridae, включенных в исследование, и их инвентарные номера.
Род (жирным шрифтом), неклассифицированный и неназначенные вирусы
Virus / Isolate Регистрационный номер GenBank
Aureusvirus _{Вирус пятнистости листьев огурца (CLSV)} _{NC_007816}
Вирус пятнистости листьев огурца / Канада (CLSV / Canada) EU127904
Латентный вирус Pothos / гороха голубя (PoLV / горох голубя) NC_000939 Вирус мозаики хлоротичных полос Johnsongrass / Иран (JCSMV / Iran) NC_005287 Вирус мозаики белой линии кукурузы / США (MaWLMV / USA) NC_009533
Avenavirus _{Вирус хлоротической остановки роста овса (OCSV)} _{NC_003633}
Кармовирус _{Вирус хлоротических пятен кардамина (CCFV)} _{NC_001600}
Вирус крапчатости гвоздики / Китай (CarMoV / China) NC_001265
Вирус крапчатости гвоздики (CarMoV) X02986
Вирус крапчатости гвоздики / Indian (CarMoV / Indian) AJ811998
Вирус крапчатости коровьего гороха (CPMoV) NC_003535
Вирус хлоротической кольцевой пятнистости гибискуса (HCRSV) NC_003608 Вирус хлоротической кольцевой пятнистости гибискуса.Tw (HCRSV.Tw) DQ392986
Вирус некротического кольца радужки японского (JINRV) NC_002187 Вирус некротической пятнистости дыни / Ямагути (MeNSV / Ямагути) AB250687
Вирус некротической пятна дыни / Nagasaki (MeNSV / Nagasaki) AB250686 Вирус некротической пятнистости дыни / Kochi (MeNSV / Kochi) AB250685 Вирус некротической пятнистости дыни / Chiba (MeNSV / Chiba) AB250684
Вирус некротической пятна дыни / Тоттори (MeNSV / Tottori) AB232925 Вирус некротической пятнистости дыни / Kochi2 (MeNSV / Kochi2) AB232926
Вирус некротической пятнистости дыни (MeNSV) NC_001504 Вирус некротической пятнистости дыни / MNSV-ISR (MeNSV / MNSV-ISR) DQ922807 Вирус некротической пятнистости дыни / MNSV-Al (MeNSV / MNSV-Al) DQ339157
Вирус некротической пятна дыни / MNSV264 (MeNSV / MNSV264) AY330700 Вирус некротической пятна дыни / nK (MeNSV / nK) AB044292
Вирус некротической пятна дыни / NH (MeNSV / NH) AB044291 Вирус некротической пятнистости дыни / Malfa5 (MeNSV / Malfa5) AY122286 Вирус некроза стебля гороха / Япония (PSNV / Japan) NC_004995
Вирус разрушения цветков пеларгонии / MZ10 (PFBV / MZ10) NC_005286 Вирус разрушения цветков пеларгонии / SP18 (PFBV / SP18) DQ256073
Вирус кактуса сагуаро (SCV) NC_001780
Вирус морщинистости репы (TCV) NC_003821
Вирус морщинистости репы / Великобритания (TCV / UK) AY312063
Неклассифицированный вирус надрыва цветков Ангелония / Флорида (AFBV / Флорида) NC_007733
Кармовирусы Вирус желтой крапчатой мозаики сои / MS1-USA (SYMoMV / MS1-USA) FJ707484
Вирус желтой крапчатой мозаики сои / Южная Корея (SYMoMV / s.Корея) NC_011643
Диантовирус _{РНК 1 вируса кольцевой пятнистости гвоздики (CarRSV-RNA 1)} _{NC_003530}
РНК 2 вируса кольцевой пятнистости гвоздики (CarRSV-RNA 2) NC_003531
РНК 1 вируса некротической мозаики красного клевера (RCNMV-RNA 1) NC_003756 РНК 2 вируса некротической мозаики красного клевера (RCNMV-RNA 2) NC_003775
РНК вируса некротической мозаики красного клевера 1 / Can (RCNMV-RNA 1 / Can) AB034916 РНК 2 / Can вируса некротической мозаики красного клевера (RCNMV-RNA 2 / Can) AB034917 РНК вируса некротической мозаики сладкого клевера 1/59 (SCNMV-RNA 1/59) NC_003806
(4)
Результаты
События рекомбинации во время Tombusviridae эволюция
Проверка результатов программы RECCO учитывая возникновение рекомбинационных событий в полном геном семейства Tombusviridae выявил, что три из пяти вирусов aureus были предположительно рекомбинантами (PoLV.Pigeonpea, JCSMV, Иран, MaWLMV, США). В напротив, CLSV (неизвестный изолят) и CLSV. Канада не показывают любой рекомбинантный сигнал (Таблица 2). Внутри рода
Aureusvirus , наиболее часто рекомбинирующий вирус PoLV.Pigeonpea (33 предполагаемых сайта рекомбинации), тогда как только 28 возможных сигналов рекомбинации были обнаружены в геноме вирусов JCSMV.Iran и MaWLMV.USA. Точно так же единственный представитель род Avenavirus (OCSV) был потенциальным рекомбинантным со 175 предполагаемыми сайтами.Пакет RDP подтвердил эти результаты для обоих родов. Среди кармовирусов 14 из Возможными рекомбинантами были 30 членов. В соответствии с RECCO, наиболее часто рекомбинирующий вирус был JINRSV со 134 предполагаемыми событиями, а MeNSV.Nagasaki
650 Boulila
Род (жирным шрифтом), неклассифицированный и неназначенные вирусы
Virus / Isolate Регистрационный номер GenBank
Неклассифицированный диантовирус X РНК 1 вируса риса (RVX-RNA 1) AB033715
Махломовирус _{Вирус хлоротической крапчатости кукурузы (MCMoV)} _{NC_003627}
Вирус хлоротичной крапчатости кукурузы / Небраска (MCMoV / Небраска) EU358605
Некровирус _{Вирус черного ожога свеклы (BBSV)} _{NC_004452}
Вирус черного ожога свеклы / Val25-Иран (BBSV / Val25-Iran) EU545828 Вирус ожога черной свеклы / CO-USA (BBSV / CO-USA) EF153268
Вирус черного ожога свеклы / Синьцзян (BBSV / Синьцзян) AY626780
Вирус белой полосы лука-порея (LWSV) NC_001822
Оливковый латентный вирус 1 / Citrus (OLV-1 / Citrus) NC_001721
Оливковый латентный вирус 1 / GM6-Portugal (OLV-1 / GM6-Portugal) DQ083996 Вирус некроза табака A / FM1B (TNV-A / FM1B) NC_001777
Вирус некроза табака A / C (TNV-A / C) AY546104 Вирус некроза табака D / венгерский (TNV-D / венгерский) NC_003487 Вирус некроза табака D / Rhotamsted (TNV-D / Rhotamsted) D00942
Некровирус, неклассифицированный Вирус мягкой мозаики оливы / GP-POrtugal (OMMV / GP-Portugal) NC_006939
Panicovirus _{Вирус мозаики Panicum (PMV)} _{NC_002598}
Tombusvirus _{Вирус пятнистой морщинистости артишока / Бари (AMoCV / Bari)} _{NC_001339}
Вирус кольцевой пятнистости итальянской гвоздики (CarIRSV) NC_003500 Болгарский латентный вирус огурца (CBLV) NC_004725
Вирус некроза огурца (CNV) NC_001469
Вирус кольцевой пятнистости Cymbidium (CymRSV) NC_003532
Алжирский латентный вирус виноградной лозы / нипплфрут (GALV / нипплфрут) NC_011535
Латентный вирус груши (PeLV) NC_004723
Tomato bushy stunt virus / Statice (TBSV / Statice) AJ249740
Tomato bushy stunt virus / Nipplefruit (TBSV / Nipplefruit) AY579432 Вирус кустистого каскадного роста томатов / Nipplefruit (TBSV / Nipplefruit) Вирус кустистого трюка помидоров / перец (TBSV / Pepper) U80935
Tomato bushy stunt virus / Cherry (TBSV / Cherry) M21958 — Вирус кустистого каскадерства томатов / вишня (TBSV / Cherry) Неклассифицированные вирусы томбуса Вирус некроза лизиантуса / л (LNV / L) NC_007983
Вирус некроза лизиантуса / Zantedeschia (LNV / Zantedeschia) AM711119
Вирус некротической пятна пеларгонии (PNSV) NC_005285
Неназначен Tombusviridae Вирус некротической полосы кукурузы (MaNSV)
Вирус паттерна линий пеларгонии / PV-0193 (PLPV / PV-0193)
NC_007729 NC_007017
Неклассифицированный Tombusviridae Вирус волчаночного очищения Нутка / Аляска (NLVCV / Аляска) Вирус хлоротического кольца пеларгонии / GR 57 (PCRPV / GR 57)
(5)
Tombusviridae
эволюция
651
Таблица 2 — Определение предполагаемых предполагаемых событий рекомбинации и их частоты по последовательностям всего генома вирусов aureus, одного авенавируса и кармовирусов.Показан алгоритм RDP v3.31b. что сообщаются только события, поддерживаемые более чем половиной различных методов. Нумерация нуклеотидов соответствует выровненным последовательностям. Сокращения: NRS: -количество сайтов рекомбинации, GIRE: -геномный интервал событий рекомбинации (диапазон последовательностей в вирусном геноме, где были предсказаны события рекомбинации).
Рекомбинация определена RECCO Рекомбинация определена RDP v3.31b
Virus.isolate Длина точки останова Геномная позиция самой длинной точки останова (размер в нуклеотидах)
Предполагаемый родитель (Major x Minor)
NRS GIRE (nt) 1 остаток 2 остатка 3 остатка> 3 остатка
PoLV.Голубиный горох 33 607-5320 10 8 3 12 2148-2184 (37) OCSV x MeNSV / MNSV-264
РНК CarRSV 1 x MeNSV-Tottori CarRSV РНК 1 x MeNSV-Kochi 2
JCSMV.Iran 28 2457-5288 11 6 3 8 3790-3802 (13) РНК CarRSV 1 x MeNSV-Tottori
CarRSV РНК 1 x MeNSV-Kochi 2
MaWLMV.USA 28 3212-4043 18 3 1 6 3836-3853 (18) OCSV x MeNSV / MNSV-264
РНК CarRSV 1 x MeNSV-Tottori
OCSV 175766-5052 65 33 23 54 1295-1306 (12)
5036-5047 (12)
TCV.Великобритания x MaWLMV.USA
CCFV 20 894-4681 7 2 3 8 1896-1908 (13) /
CarMoV 5 1349-2124 0 0 1 4 1986-2045 (60) /
CPMoV 14 1316-3143 4 6 2 2 2850-2854 (5) /
ОИЯИ 134 689-5098 58 30 20 26 1736-1760 (25) /
MeNSV.Nagasaki 2 623-4892 0 0 0 2 4847-4892 (46) /
МНСВ.Кочи 4 1843-4694 1 0 0 3 3866-3907 (42) /
MeNSV.MNSV-Al 3 619-4908 0 0 0 3 4864-4908 (45) /
МНСВ.МНСВ-264 5 4940-5131 3 0 2 0 4952-4954 (3)
5129-5131 (3)
/
MeNSV.NK 2 615-4908 0 1 0 1 615-874 (60) SYMoMV / MS1-USA x TBSV.Statice
MeNSV.NH 5 615-4983 1 1 0 3 2070-2151 (82) YMoMV / MS1-USA x TBSV.Statice
МНСВ.Мальфа5 13 677-4831 0 0 2 11 1736-1796 (61) /
ПСНВ. Япония 80 645-5174 34 15 9 22 4225-4266 (42) /
SCV 61665-4506 28 6 13 14 1887-1898 (12)
2761-2772 (12)
/
(6)

и MeNSV.NK имели наименьшее число рекомбинаций. сайты (два предполагаемых сайта). Алгоритм RDP v3.31 подтвердил наличие возможных событий рекомбинации только для присоединений MeNSV.NK и MeNSV.NH. Рекомбинационные исследования Dianthovirus рода на основе Анализ RECCO показал, что только 80% из них были возможные рекомбинанты (CarRSV-RNA 1 и 2, RCNMV-RNA 1 и 2, RCNMV.Can. РНК 1 и 2, SCNMV.59.RNA 1, и RVX.RNA 1). напротив, SCNMV.59.RNA 2 и SCNMV.38.RNA не обнаружил предполагаемой рекомбинации. сигналы. Однако пакет RDP не предсказал рекомбинация у диантовирусов (таблица 3). Хотя большинство часто рекомбинирующим некровирусом был RVX (166 предполагаемых сайты), RCNMV.РНК 2 имела только два предполагаемых сайта. На основании по анализу RECCO 50% некровирусов (BBSV.Val25.Iran, LWSV, TNV-A.FMB, TNV-A.C, TNV-D.Hungarian и OMMV-GP.Portugal,) были возможные рекомбинанты. И наоборот, BBSV, BBSV.CO.USA, BBSV.Xinjiang, OLV-1.Citrus, OLV-1.GM6.Portugal, и TNV-D.Rhotamsted не были возможными рекомбинантами. Эти результаты совпадали с результатами, полученными с помощью Пакет RDP. Хотя наиболее часто рекомбинирующие vi-rus был LWSV (39 сайтов), TNV.A.C рекомбинирован в два места.По поводу единственного представителя рода

Panicovirus (PMV), результаты, полученные двумя методы (RECCO и RDP v3.31b) несовместимы. Действительно, с RECCO было обнаружено 108 возможных сайтов, в то время как сигналы рекомбинации были обнаружены с помощью пакета RDP. Похожая ситуация наблюдалась и с новым предложенные кармовирусы (NLVCV.Alaska, PCRPV.GR 57, ПЛПВ.ПВ-0193). Согласно анализу RECCO, хотя NLVCV.Alaska была наиболее часто рекомбинирующей vi-rus (65 сайтов), PLPV.PV-0193 перекомпонован только в 38 сайтов (таблица 4). Относительно представителей рода

Tombusvirus , между двумя методы, показывающие, что 80% проанализированных образцов были предполагаемыми рекомбинантами. В то время как у CBLV был самый высокий количество предполагаемых сигналов рекомбинации (67 сайтов), У TBSV.Cherry было всего два сайта рекомбинации. Более того, следует отметить, что два представителя рода

Махломовирус (MCMoV и MCMoV.Nebraska) были не рекомбинанты по оценке двумя методами анализ используется в этом исследовании.В поисках рекомбинации частота в геноме Tombusviridae, две трети aureusviruses (JCSMV.Iran и MaWLMV.USA) показали, что в большинстве случаев длина их точки останова была одиночный остаток. Напротив, длина точки останова большинства предполагаемые сайты рекомбинации PoLV. от 3 до 37 нуклеотидов (таблица 2). Так же длина точки излома основных сайтов рекомбинации одиночного представитель рода Avenavirus (OCSV) состоял из одиночный остаток.Примерно у 50% представителей рода

Carmovirus , длина наиболее детектируемого сайты рекомбинации представляли собой один остаток. В отличие от этого, интервал точки останова для остальных участников превышен

три остатка размером до 82 остатков (MeNSV.NH). В 62% исследованных диантовирусов длина точки останова превышала три нуклеотида, достигая 100 остатков (CarRSV.RNA 1) (таблица 3). в некровирусов, интервал распределения точек останова был аналогичный i.е. , 50% контрольных точек состояли из одного остатка, в то время как оставшиеся точки останова были между тремя и 77 нуклеотиды. Для единственного представителя рода Panicovirus

(PMV), большинство сайтов рекомбинации имели точку останова длина одиночного остатка (45) (таблица 3). Для tombusviruses, 75% показали, что длина точки останова превышает три остатка до 161 нуклеотида (AMoCV.Bari) (Таблица 4).

Анализ нуклеотидной последовательности

Оценка максимального совокупного правдоподобия Паттерн нуклеотидных замен был составлен с использованием MEGA4.1б программа. Результаты для Tombusviridae показали, что ставки различных переходных замен варьировались от 3,18 до 14,61, а поперечных замен варьировали от 6,6 до 8,57. Нуклеотид частоты: 0,269 (A), 0,258 (T / U), 0,207 (C) и 0,266 (G). Отношения скорости перехода / трансверсии составили k 1 = 1,705. (пурины) и k 2 = 0,482 (пиримидины). Общий смещение перехода / трансверсии составило R = 0,547, где R = [AG k 1+ TC k 2] / [(A + G) (T + C)].Всего было 1218 позиций в окончательном наборе данных. Во всех этих анализах кодон Включенные позиции: первая + вторая + третья + некодирование. Все позиции, содержащие пробелы и недостающие данные, были исключены из набора данных (возможность полного удаления).

Программа MEGA4.1b также включает Тест Таджи-ма на нейтралитет. Цель этого теста — определить последовательности, которые не соответствуют модели нейтральной теории при равновесие между мутацией и генетическим дрейфом. Тест Таджимы сравнивает стандартизированную меру общего количества сайты сегрегации (полиморфные сайты ДНК) в взятая ДНК и среднее количество мутаций между пары в выборке.Тадзима D был определен ( D = 5,280926).

Положительный выбор

К высокой генетической стабильности вирусов можно отнести к отрицательному или очищающему отбору для поддержания функционального целостность вирусного генома. Степень отрицательного селекции в генах, или степень функционального ограничения для поддержание кодируемой белковой последовательности, может быть оценивается, как упоминалось выше, соотношением между нуклеотидное разнообразие несинонимичных и синонимичных положения ( d N / d S).Для большинства кодирующих генов соотношение d N / d составляет <1 что согласуется с отрицательной селекцией против белка изменение. Напротив, d N / d Sratio> 1 может быть показателем что адаптивный или положительный отбор движет геном дивергенция. В этом исследовании парные сравнения всех отобранных образцы показали, что ни один из представителей родов

Махломовирус и Паниковирус, и неклассифицированные

(7)
Tombusviridae
эволюция
653
Таблица 3 — Определение предполагаемых предполагаемых событий рекомбинации и их частоты по последовательностям некровирусов, одного паниковируса и диантовирусов.Алгоритм RDP v3.31b показал, что только события сообщается, что поддерживается более чем половиной различных методов. Нумерация нуклеотидов соответствует выровненным последовательностям. Сокращения: NRS: -количество сайтов рекомбинации, GIRE: -геномный интервал события повторной комбинации (диапазон последовательностей в вирусном геноме, где были предсказаны события повторной комбинации).
Рекомбинация определена RECCO Рекомбинация определена RDP v3.31b
Virus.isolate Длина точки останова Геномная позиция самой длинной точки останова (размер в нуклеотидах)
Предполагаемый родитель (Major x Minor)
NRS GIRE (nt) 1 остаток 2 остатка 3 остатка> 3 остатка
CarRSV-РНК 1 19 709-4561 7 3 2 7 2581-2680 (100) /
CarRSV-РНК 2 3 1826-2811 0 0 0 3 1826-1835 (10)
2802-2811 (10)
/
RCNMV-РНК 1 8 1297-4754 0 1 2 5 1479-1533 (55) /
RCNMV-РНК 2 2 2696-2812 1 0 0 1 2803-2812 (10) /
RCNMV-RNA1.Банка 7 720-4218 2 0 0 5 1556-1644 (89) /
RCNMV-РНК 2. Может 10 1730-2827 3 1 2 4 1730-1765 (36) /
SCNMV-РНК 1,59 12 858-4443 2 2 1 7 3126-3193 (68) /
RVX-РНК 1 166439-5107 65 39 19 43 840-855 (16) /
BBSV-Val25.Iran 4 800-4881 2 0 0 2 1435-1468 (34) MeNSV.NH x LNV.Zantedeschia
MeNSV.Malfa5 x MaNSV SCV x CNV MeNSV.Yamaguchi x CNV
LWSV 39 1027-4853 17 9 5 8 4846-4853 (8) MeNSV.NH x LNV.Zantedeschia
SCV x CNV
ТНВ-А.FM1B 3 2419-2789 3 0 2 1 2419-2496 (77) OLV1.GM6-Portugal x BBSV.Xinjiang
TNV-A.C 2 2275-2619 0 0 0 2 2275-2619 (10) OLV1.GM6-Portugal x BBSV.Xinjiang
LWSV x TNV.D. Ротамстед
TNV-D. Венгрия 4 2323-4287 2 0 0 2 3959-3964 (6) MeNSV.NH x LNV.Zantedeschia
MeNSV.Malfa5 x MaNSV BBSV x OMMV.GP.Португалия
SCV x CNV
OMMV-GP. Португалия 20 935-4857 6 3 4 7 2116-2145 (30) TNV.A.C x TNV.D. Венгрия
TNV.A.C x TNV.Д. Ротамстед TNV.D.Rhotamsted x TNV.A.FM1B OLV1.GM6-Portugal x TNV.D. Венгерский
(8)
654
Boulila
Таблица 4 — Определение предполагаемых предполагаемых событий рекомбинации и их частоты по последовательностям вирусов tombus и предполагаемых новых членов рода Carmovirus . Показан алгоритм RDP v3.31b. что сообщаются только события, поддерживаемые более чем половиной различных методов. Нумерация нуклеотидов соответствует выровненным последовательностям.Сокращения: NRS: -количество сайтов рекомбинации, GIRE: -геномный интервал событий рекомбинации (диапазон последовательностей в вирусном геноме, где были предсказаны события рекомбинации).
Рекомбинация определена RECCO Рекомбинация определена RDP v3.31b
Virus.isolate Длина точки останова Геномная позиция самой длинной точки останова (размер в нуклеотидах)
Предполагаемый родитель (Major x Minor) NRS GIRE (nt) 1 остаток 2 остатка 3 остатка> 3 остатка
AMoCV.Бари 27 1074-4774 2 4 3 18 4614-4774 (161) CymRSV x CBLV
GALV.nipplefruit x MeNSV.Yamaguchi
CarIRSV 28 1998-5345 9 5 8 6 4775-4842 (68) TBSV.pepper x PNSV
TBSV.Statice x MeNSV.Tottori AMoCV.Bari x PNSV LNV.Zantedeschia x MaNSV
SCV x CBLV ПНСВ х ТБСВ.Перец CBLV x MeNSV.MNSV-ISR LNV.Zantedeschia x TBSV.Statice
CBLV 67 343-5390 16 17 10 24 1804-1836 (33) TBSV.Pepper x JCSMV.Iran
CarRSV.RNA 1 x MeNSV.Tottori GALV.nipplefruit x MaWLMV.USA
PeLV x MaWLMV.USA LNV.Zantedeschia x MaNSV
CymRSV x MaNSV
CNV 34 417-5280 8 2 6 18 2681-2714 (34) CymRSV x MeNSV
ТБСВ. Перец х ПНСВ CymRSV x SCV LNV.L x TBSV.Перец
CymRSV x CBLV TBSV.Statice x LNV.L
CymRSV 44 675-5066 9 9 4 22 1719-1767 (49) PNSV x TBSV.Перец
CarIRSV x CLSV.Израиль TBSV.Statice x TCV.UK
CNV x CLSV. Канада CNV x TCV.UK MeNSV.MNSV.ISR x PeLV
GALV.сосок 45 369-5299 7 4 11 23 4481-4532 (52) TBSV.Statice x CNV
TBSV.nipplefruit x MaNSV TBSV.nipplefruit x TBSV.Pepper
TBSV.Statice x PeLV CymRSV x CBLV
CBLV x PNSV CymRSV x PeLV AMoCV.Bari x TBSN.Перец
(9)
Tombusviridae
эволюция
655
Рекомбинация определена RECCO Рекомбинация определена RDP v3.31b
Virus.isolate Длина точки останова Геномная позиция самой длинной точки останова (размер в нуклеотидах)
Предполагаемый родитель (Major x Minor) NRS GIRE (nt) 1 остаток 2 остатка 3 остатка> 3 остатка
ТБСВ.statice 11 379-2743 1 0 1 9 1902-1931 (30) GALV.nipplefruit x LNV.Zantedeschia
CymRSV x CBLV CymRSV x PeLV TBSV.nipplefruit x TBSV.Pepper TBSV.nipplefruit 7618-1931 0 0 1 6 1550-1651 (102) GALV.nipplefruit x LNV.Zantedeschia
AMoCV.Bari x GALV. Нипплефрут
TBSV.pepper 7 2167-4890 0 0 1 5 4852-4890 (39) CymRSV x CBLV
PeLV x AMoCV.Bari GALV.nipplefruit x LNV.Zantedeschia
ТБСВ. Вишня 2 5324-5345 0 0 2 0 5324-5326 (3)
5343-5345 (3)
CymRSV x CBLV CarIRSV x AMoCV.Бари
CymRSV x PeLV
GALV. Фруктовый ниппель x LNV.Zantedeschia
MaNSV 54 547-5334 29 4 7 14 1932-1955 (24) GALV.nipplefruit x MaWLMV.USA
PeLV x MaWLMV.USA
ПНСВ 24 2025-5032 7 2 3 12 5009-5032 (23) TBSV.Statice x MeNSV.Tottori
CNV x CLSV. Канада AMoCV.Bari x TBSV.Черри
TBSV.nipplefruit x PeLV LNV.Zantedeschia x MaNSV
TBSV.Statice x CNV CBLV x MeNSV.MNSV.ISR LNV.Zantedeschia x TBSV.Statice
NLVCV.Аляска 65 771-5301 28 13 7 17 771-782 (12) /
PCRPV.GR 57 45 1109-5104 11 17 4 13 2307-2316 (20) /
ПЛПВ.ПВ-0193 38 991-4908 20 7 2 9 2813-2821 (9) /
(10)
Tombusviridae прошли положительный отбор. На Напротив, роды Aureusvirus (JCMSV, Иран), Avenavirus
(OCSV), Кармовирус (CarMoV.China, CarMoV.Indian),
Диантовирус (CarRSV-RNA 2, RCNMV-RNA 2, SCNMV-РНК 2.59, SCNMV-РНК 2.38), Некровирус
(BBSV, BBSV.Val25.Iran), Томбувирус (GALV.nip-plefruit, PeLV, TBSV.Statice, PNSV) вместе с неподписанные Tombusviridae (PLPV.PV.0193) находились под положительный отбор (таблица 5). Стоит отметить, что в вирусов с сегментированным геномом положительный отбор был обнаруживается только в РНК 2, что позволяет предположить, что, вероятно, произошли события перераспределения. Все эти результаты были полученный путем проверки нейтральности в парах последовательностей с помощью Фишера Точный тест.Вероятность отклонения нулевой гипотезы строгого нейтралитета ( d N = d S) в пользу положительного отбора для каждой пары последовательностей определяли. Значения p меньше более 0,05 считались значимыми на уровне 5%. В дисперсия разницы ( d N- d S) была рассчитана с использованием метод начальной загрузки (500 повторов). Все анализы были сделаны используя метод Nei-Gojobori, включенный в MEGA программа. Все позиции, содержащие пробелы и недостающие данные были исключены из набора данных (вариант полного удаления).Окончательный набор данных включал в себя 234 позиции.
Филогенетические отношения
Филогенетические отношения между членами семейство Tombusviridae, исходя из последовательностей их полный геном, были выведены с использованием максимума Алгоритм правдоподобия в предположении трех моделей замена (JC, HKY85, TN93). Топологии
построенных деревьев были идентичными. Предполагаемая филогения показали, что каждый таксономический род в семействе Tombusviridae явно составляли однородную группу. отличается от других.Однако результаты, полученные в это исследование показало несколько различий с точки зрения вируса видовой состав в пределах каждого таксономического рода сравнивается согласно текущей классификации, принятой ICTV. По факту, три вируса, которые ICTV считает неназначенными (PLPV.PV-0193) и неклассифицированные Tombusviridae (NLVCV.Alaska, PCRPV.GR 57) показали близкую филогенетическое родство с известными представителями рода
Кармовирус . Более того, вирусы, относящиеся к этому роду были разделены на две отдельные подгруппы.Первое подгруппа включала вирусы: TCV, CCFV, JINRV, HCRSV, PLPV, PCRPV, NLVCV, SCV, AFBV, PFBV, CPMoV, SYMoMV и CarMoV, а вторая подгруппа зараженные вирусы: MeNSV и PSNV. Кроме того, это было предложил, чтобы род Necrovirus состоял из две отдельные подгруппы, названные предварительная подгруппа I (BBSV, TNV.D, LWSV) и предварительная подгруппа II (OMMV, ТНВ.А, ОЛВ-1) (рисунок 1). Следует отметить, что здесь OMMV является неотъемлемой частью подгруппы I, а не неклассифицированный Некровирус .В отличие от вируса рода Aureusvirus окруженные члены, которые эволюционировали в однородную манер: CLSV, PoLV, MaWLMV и JCSMV. Аналогичным образом следующие представители рода Tombusvirus также сформировали когерентный ансамбль: MaNSV, CBLV, LNV.L, LNV.Zan-tedeschia, PeLV, CNV, CymRSV, AMoCV, TBSV.Stat-ice, TBSV.Nipplefruit, TBSV.Pepper, TBSV.Cherry, GALV, PNSV и CarIRSV. Их эволюционная история
656 Boulila
Таблица 5 — Пары образцов в семействе Tombusviridae при положительном отборе с вероятностью, определенной на уровне 5%, на основе точного критерия Фишера. Нейтральность и расчетная d N- d S.
Пары образцов Вирус.изолирующие пары Значение p на уровне 5% d N- d S
NC_007017 / NC_003775 PLPV / PV-0193 / RCNMV-РНК 2 0,028 0,923
AB034917 / NC_003633 RCNMV-РНК 2. Can / OCSV 0,016 2,325
NC_003531 / NC_003633 CarRSV-RNA 2 / OCSV 0,039 1,820
S46027 / NC_003633 SCNMV-РНК 2,38 / OCSV 0,041 1,847
NC_003775 / NC_003633 PLPV.PV-0193 / OCSV 0,048 1,975
NC_003807 / NC_003633 SCNMV-RNA 2.59 / OCSV 0.033 1,999
AB034917 / NC_001265 RCNMV-RNA 2. Can / CarMoV.China 0,034 1,620
AB034917 / AJ249740 RCNMV-RNA 2. Can / TBSV.Statice 0,029 1,921 NC_003531 / NC_005287 CarRSV-RNA 2 / JCSMV. Иран 0,037 1,790 S46027 / EU545828 SCNMV-РНК 2.38 / BBSV.Val25-Иран 0,045 1,682
AB034917 / AJ811998 RCNMV-RNA 2 / CarMoV. Индийский 0,031 1,679 AB034917 / NC_011535 RCNMV-RNA 2 / GALV. Плод соска 0,041 1,933
NC_003775 / NC_011535 PLPV / PV-0193 / GALV.nipplefruit 0,033 1,921
NC_003807 / NC_005285 SCNMV-РНК 2.59 / ПНСВ 0,049 1,773
S46027 / NC_004723 SCNMV-РНК 2,38 / PeLV 0,047 1,735
S46027 / NC_004452 SCNMV-РНК 2,38 / BBSV 0,043 1,749
(11)
Эволюция Tombusviridae 657
(12)
изменил существующую классификацию, принятую ICTV. с 2009 года. Фактически по этой классификации MaNSV считался неприсоединившимся Tombusviridae, тогда как LNV и PNSV были включены в неклассифицированные
Tombusvirus группа. Относительно рода Dianthovirus , который явно не был монофилетическим, образец кластеризации показали две отдельные клады, представляющие их РНК 1 и 2, как показано на рисунке 1.Первоначально RVX был считается неклассифицированным вирусом в пределах рода Dianthovirus .
Обсуждение
Это исследование подтвердило предсказание предполагаемого повторная комбинация событий в геноме нескольких членов семейство Tombusviridae и продемонстрировали, что вирусы-гробницы и вирусы-гномы являются высоко рекомбинантными по сравнению к вирусам других родов. Для этого два были выбраны методы (RECCO и RDP v.3.31b), основанные на факт, что они подходят для мозаичной структуры vi-ruses, как сообщалось в предыдущих работах (Boulila, 2009; 2010).В этом исследовании с использованием алгоритма RECCO было продемонстрировали, что вирусы следующих родов содержали в своем геноме предполагаемые сигналы рекомбинации:
Aureusvirus , Avenavirus , Carmovirus , Dianthovirus ,
Necrovirus , Panicovirus и Tombusvirus . Эти результаты были в хорошем согласии с полученными RDP пакет, кроме представителей рода Diantovirus .Оба методы, два представителя рода Machlomovirus
(MCMoV, MCMoV.Nebraska) оказались нерекомбинантный. Как выяснил RECCO, наиболее часто рекомбинирующими вирусами были: OCSV, RVX.RNA 1, JINRSV, и PMV с предполагаемыми 175, 166, 134 и 108 сайты рекомбинации соответственно. Все эти сигналы рекомбинации были составлены одним остатком. MeNSV.Nagasaki,
MeNSV.NK, RCNMV.RNA 2, TNV-A.C и
ТБСВ. Вишня (2 участка), МеНСВ.MNSV-Al, CarRSV-РНК 2, TNV-A.FM1B (3 сайта), MeNSV.Kochi, BBSV-Val25.Iran и TNV-D.Hungarian (4 сайта), CarMoV,
MeNSV.MNSV-264 и MeNSV.NH (5 сайтов),
RCNMV.RNA 1. Can, TBSV.nipplefruit и TBSV.pep-per (7 сайтов) и RCNMV.RNA 1 (8 сайтов) показали самая низкая частота точек останова рекомбинации. Наоборот, большинство этих точек останова имели интервал, превышающий три нуклеотиды. Кроме того, это исследование показало, что рекомбинация может происходить между вирусами, принадлежащими к разным роды.Например: Овсяный хлоротический трюк, авенавирус .
(OCSV) и Кармовирус некротической точки дыни (MeNSV) может вызвать Pothos latent aureusvirus (PoLV). Аналогично, сам OCSV может быть результатом рекомбинации между Кармовирус морщинистой репы (TCV) и Белая кукуруза линия mosaic aureusvirus (MaWLMV) (таблица 2). Казалось бы, эти вирусы могли содержать часть своих последовательностей. особенно в генах, кодирующих белок оболочки друг друга.Такое событие в значительной степени изучено для Некроз огурца
tombusvirus (CNV) и Некротическая пятнистость дыни, кармовирус
(MeNSV) (Ривьер, Рошон, 1990).
С другой стороны, исследования селективных давление, действующее на экспрессию белков вирусных генов, привело к выявление положительного отбора в 17 парах образцов включает 15 различных линий передачи. Стоит отметить, что многочисленные вирусы: JCSMV.Iran, OCSV, CarRSV-RNA 2, RCNMV-РНК 2.Может, BBSV.Val25.Iran, GALV.nip-plefruit, TBSV.Statice, PNSV и PLPV.PV.0193 эволюционировали в соответствии с обоими механизмами: рекомбинацией и положительный выбор, между которыми может быть синергизм происходит-кольцо. Такой синергизм между рекомбинацией и естественным отбор мог сыграть важную роль в дарвиновском молекулярная эволюция.
Эволюционная история Tombusviridae показал, что 79 образцов разделились на восемь четко отдельные кластеры, представляющие восемь родов Семейство Tombus-viridae.Из настоящего филогенетического исследования на можно сделать как минимум два таксономических следствия: (i) три ви-русы (NLVCV.Alaska, PCRPV.GR 57, PLPV.PV-0193) в настоящее время рассматривается ICTV как: один неназначенный Tombusviridae (PLPV.PV-0193) и два неклассифицированных Tombusviridae (NLVCV.Alaska и PCRPV.GR 57). Все из них следует отнести к роду Carmovirus ; (ii) В дополнение к вирусам, принадлежащим к роду Carmovirus , которые сформировали две отдельные подгруппы, члены ген-эры Necrovirus и Dianthovirus развивались отдельно и разделены на две отдельные подгруппы, как показано на рисунке 1.В напротив, представители родов Aureusvirus и Tombusvirus
образуют отдельно единый ансамбль. Эволюционный отношения между вирусами — надежный подход к классификация. Как указано Stuart et al. (2004) (кто сообщил аналогичные результаты относительно генетической дивергенции компонентов рода Necrovirus ), сравнение полных геномов — это более сбалансированный подход, который должен обеспечить более точная схема родства.С другой стороны, это Следует отметить, что у рода Dianthovirus генетическая дивергенция между РНК 1 и 2 коррелирует с синтезированные конечные продукты и их использование вирусом для выживать. Например: молчание РНК — это управляемая малой РНК Последовательно-специфический механизм активации гена в эукариот, которые участвуют в различных биологических явления ( например, развитие , образование гетерохроматина и защита от молекулярных паразитов, таких как вирусы). Много вирусы экспрессируют супрессоры, чтобы противодействовать Противовирусная защита, опосредованная подавлением РНК.Эти молчание РНК супрессоры были идентифицированы в следующих родах:
Aureusvirus , Carmovirus , Tombusvirus, и Dianthovirus
(Voinnet и др. ., 1999; Qu и др. , 2003; Mérai и др. , 2005; Takeda et al. , 2005). Dianthovirus использует уникальную стратегию для подавить молчание РНК. Подавитель диантовирусов состоит из нескольких компонентов, включая P27, P88 (закодированные двумя ORF в РНК 1) и вирусной РНК (Takeda et al., г. 2005). Кроме того, изменчивость последовательности шерсти ген, кодирующий белок (РНК 1), может быть связан с взаимодействием
(13)
между этим структурным белком и хозяином и вектором которые сами по себе демонстрируют большое разнообразие среди диато-вирусы. Напротив, ORF в РНК 2 кодирует протеин движения. Все эти факторы могут повлиять на расхождение между двумя РНК.
Наконец, насколько автору известно, это крупнейшее исследование в литературе по рекомбинации потенциально присутствующие во всем геноме всех известных в настоящее время члены семейства Tombusviridae, а также положительные селекция, действующая на экспрессию белков и их филогенетическая реконструкция.Кроме того, реклассификация на основе на их предсказанную эволюционную историю.
Список литературы
Aaziz R and Tepfer M (1999) Рекомбинация в РНК-вирусах и у устойчивых к вирусам трансгенных растений. Дж. Ген Вирол 80: 1339-1346.
Alejska M, Kurzyniska-Kokorniak A, Broda M, Kierzek R and Figlerowicz M (2001) Как РНК-вирусы обмениваются своими генетический материал. Acta Bioch Polon 48: 391-407.
Baroth M, Orlich M, Thiel HJ и Becher P (2000). клеточные кодирующие последовательности NEDD8 в пестивирусе.Вирусология 278: 456-466.
Бони М.Ф., Посада Д. и Фельдман М.В. (2007). непараметрический метод вывода мозаичной структуры в тройки последовательностей. Генетика 176: 1035-1047.
Boulila M (2009) Структура рекомбинации и генетика родство членов семейства Bromoviridae на основании их анализ последовательности РНК 1 и 2. Гены вирусов 38: 435-444.
Boulila M (2010) Предполагаемые события рекомбинации и эволюция история пяти экономически важных вирусов плодовых деревьев на основе анализа последовательности гена, кодирующего белок оболочки.Biochem Genet 48: 357-375.
Fauquet CM, Mayo MA, Maniloff J, Desselberger U и Ball LA (2005) Таксономия вирусов: Классификация и номенклатура вирусы. В: Восьмой доклад Международного комитета по Таксономия вирусов. Elsevier / Academic Press, Лондон, 1259 с.
Fitch WN (1971) К определению хода эволюции минимальное изменение для конкретной топологии дерева. Syst Zool 20: 406-416.
Гиббс MJ, Армстронг JS и Гиббс AJ (2000) Сестринское сканирование: A Процедура Монте-Карло для оценки сигналов в рекомбинантных последовательности.Биоинформатика 16: 573-582.
Грин AE и Allison RF (1994) Рекомбинация между вирусными Транскрипты РНК и трансгенных растений. Наука 263: 1423-1425.
Хабили Н. и Саймонс Р.Х. (1989) Эволюционные отношения между лютеовирусами и другими РНК-вирусами растений на основе последовательности мотивов в их предполагаемой РНК-полимеразе и нуклеиновой кислотные геликазы. Nucleic Acids Res 17: 9543-9555.
Hartigan JA (1973) Минимальная мутация подходит для данного дерева. Биометрия 29: 53-63.
Hasegawa M, Kishino H и Yano T. (1985) Свидание человека-обезьяны расщепление по молекулярным часам митохондриальной ДНК. Дж Мол Evol 22: 160-174.
Джукс Т. и Кантор С. (1969) Эволюция белковых молекул. В: Munro HN (ed) Метаболизм белков млекопитающих. Академический Press, New York, pp 21-132.
Кумар С., Ней М., Дадли Дж. И Тамура К. (2008) МЕГА: А биологически ориентированное программное обеспечение для эволюционного анализа ДНК и белковые последовательности. Краткая биография 9: 299-306.
Lai MMC (1992) Рекомбинация РНК в вирусах животных и растений.Microbiol Rev 56: 61-79.
Ларкин М.А., Blackshileds G, Brown NP, Chenna R, McGettigan PA, McWilliam H, Valentin F, Wallace IM, Wilm A, Lopez R et al. (2007) Clustal W и Clustal X v. 2.0. Биоинформатика 23: 2947-2948.
Мартин Д. и Рыбицки Е. (2000) RDP: обнаружение рекомбинации среди выровненных последовательностей. Биоинформатика 16: 562-563. Мартин Д.П., Посада Д., Крэндалл К.А. и Уильямсон С. (2005a) А.
модифицированный алгоритм загрузочного сканирования для автоматической идентификации последовательности рекомбинации и контрольные точки рекомбинации.СПИД Res H Retrovir 21: 98-102.
Мартин Д.П., Уильямсон С. и Посада Д. (2005b) RDP2: Обнаружение рекомбинации и анализ на основе выравнивания последовательностей. Биоинформатика 21: 260-262.
Мейдт Дж. И Ленгауэр Т. (2006) Рекко: анализ рекомбинации с помощью оптимизации затрат. Биоинформатика 22: 1064-1071. Мераи З., Керини З., Мольнар А., Барта Э., Валоци А., Бистрей Дж.,
Havelda Z, Burgyan J и Silhavy D (2005) Aureuvirus P14 является эффективным супрессором подавления РНК, который связывает двухцепочечные РНК без размерной специфичности.J Virol 79: 7217-7226.
Нагаи М., Сакода Й, Мори М., Хаяси М., Кида Х и Акаши Х (2003) Вставка клеточной последовательности и РНК рекомбинация в кодирующей структурный белок области цитопатогенный вирус вирусной диареи крупного рогатого скота. Дж. Ген Вирол 84Пт2: 447-452.
Nei M and Gojobori T (1986) Простые методы оценки числа синонимичных и несинонимичных нуклеотидов замены. Mol Biol Evol 3: 418-426.
Padidam M, Sawyer S и Fauquet CM (1999) Возможно появление новых геминивирусов путем частой рекомбинации.Вирология 265: 218-225.
Посада Д. и Крэндалл К. (2001) Оценка методов для обнаружение рекомбинации по последовательностям ДНК. Компьютер моделирование. Proc Natl Acad Sci USA 98: 13757-13762. Ку Ф, Рен Т. и Моррис Т. Дж. (2003) Белок оболочки репы
crin-kle virus подавляет посттранскрипционное молчание генов на шаг раннего инициирования. Дж. Вирол 77: 511-522.
Riviere CJ and Rochon DM (1990) Нуклеотидная последовательность и геномная организация вируса некротической пятнистости дыни.J Gen Вирол 71: 1887-1896.
Смит Дж. М. (1992) Анализ мозаичной структуры генов. Дж Мол Evol 34: 126-129.
Stuart G, Moffet K и Bozarth RF (2004) Целый геном взгляд на филогению семейства вирусов растений Tom-busviridae. Arch Virol 149: 1595-1610.
Suzuki Y (2006) Статистические свойства методов обнаружения положительно выбранные аминокислотные сайты. Gene 365: 125-129. Suzuki Y и Gojobori T (1999) Метод обнаружения положительного
отбор по отдельным аминокислотным сайтам . Мол Биол Эвол 16: 1315-1328.16.
Tajima F (1989) Статистический метод проверки нейтральных Гипотеза мутации по полиморфизму ДНК. Генетика 123: 585-595.
(14)
Такеда А., Цукуда М., Мизумото Х., Окамото К., Кайдо М., Мисе K и Okuno T (2005) Растительный РНК-вирус подавляет РНК подавление репликации вирусной РНК EMBO J 24: 3147-3157.
Тамура К. и Ней М. (1993) Оценка количества нуклеотидные замены в контрольной области митохондриальной ДНК человека и шимпанзе.Мол Биол Эвол 10: 512-526.
Тамура К., Петерсон Д., Петерсон Н., Стечер Г., Ней М. и Кумар S (2011) MEGA5: Молекулярно-эволюционная генетика Анализ с использованием максимального правдоподобия, эволюционного расстояния и методы максимальной экономии. Молекулярная биология и Evo-lution. Doi 10.1093 / molbev / msr121.
Воиннет О., Пинто Ю.М. и Баулкомб округ Колумбия (1999) Подавление подавление генов: общая стратегия, используемая различными ДНК и РНК-вирусы растений. Proc Natl Acad Sci USA 96: 14147-14152.
White KA и Nagy PD (2004) Достижения в области молекулярной биология tombusvirus: экспрессия генов, репликация генома и рекомбинация.Прог Нуклеиновая Кислота Res Mol Biol 78: 187-226.
Worobey M и Holmes EC (1999) Эволюционные аспекты повторная комбинация в РНК-вирусах. J Gen Virol 80: 2535-2543.
Заместитель редактора: Карлос Ф.М. Менк
Информация о лицензии: это статья в открытом доступе, распространяемая в соответствии с условиями Лицензия Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинала.
I `» «i Rnvi Noxn» xa »Nnv« nói Dtmy Nyva Ony Inaxvo
Выписка
— 46 — yV »sna a» »n» ovp »npn Vxnv» na te yV »sm — T ‘» «i rnvi noxn» xa »nnV« nói D tmy nyva ony inaxVo nviyv »o naV nana xVv noxn o» »saa tea yv »Vxa» »pa ma mans yV» sn nviyv v my »v iV yx yV» sn te DISI.Vv V «v« i Vvi wxn Vv naayo yx m Vv nten xnaVm n m no naten 11 n «tí naayo yx iV yx pa iV v» ya m Vv naayo 1 »Vv V? yxv ‘opi 1 »Vv n» a »v« i Vv nV »sn iV yxv» o ìavip iv «nona» nv ino nn «Va Vy nan vxn Vv nu» msoa uisi nmsoa uvnp nvxi .yV »sn nunV uisi nmsoa pa > »Sxi nonn nypv« Vv pi Va yV »sn nmn van .yV» sn yV »sn 101 nV» V xnaVn moxn «in nmn yoi» oa mvovn D »ovn» o »a nnxV ysVinv ma» v »nva amoi p ymo yxi nate ymav ñaua «nnv nans m Vv nV» см многие Vv ynxn Vy Vv ìniov Dipo vxn Vv naiaa v «i Vv ntem aVn mo V« mv nvom o »yanxV ‘» sx inn yV »sn nuo.m osin pun mvsyno yxi pa oViv mix punV pa nnnv y »av npna mans pi .npna mans» xm D »pnsV« V «pu ò yx ousao yav Vaa o» oys »nv emano íyovv oupn D» oano uyov mmnv myisn, « n mao nViay mVsn nviym .yiav pv DUV ix mpim ‘»sx ousao Va« yinao «pn» a »oo nvoV naVn nonv nnx nam» xaa uso nvy »« V mon «Va« nnva nuaV DO m pnña. m «ov nnx nam o» va »o» vanV x »sio pnoxna îov pnna ysn o vnuov na Vav yV» sn Vv 1 «nom« mayo n »s nosy yV» sn nsisp .npnmo non nyisnn n «o yo» aaov «JiVon Vv moyo ix» V »snn nmayo w B: я 1 D X i .m Vv ya vxn Vv v noai msnV nposav yV »sn Vv nyisi. \ 1 x a * \ D I »n. .a pteo xVx tea nnaa nmsn xa »V nyisnn uan n o x on nnsin yV» sn n »a» v n o no »Va p a poiy x n i D» pns imav »v nan. nuaoi «naa xVx yVon nuo yx xov ix vp nyvai nV» sn nyva nnon DIVO nuo u »x xnmma x» Vyo xan xnaa u »xv» oi xai mox yam ia »xn np .ynuo yx 0 0 Vnpn Vavn uso x nuon Vai yV »sn nunV ya» »n Vxnv» Va pai »Vn nmn» ‘»an’ oxn yV» snn p mosn o »yo» Vn p naV o »o» pa ms »xVv n» vsa »moaV» yanoi yVonn p mosn o »yo 3
Dr.М. Кришна Редди Руководитель отдела патологии растений в Индии 28 февраля 2017 г. Д-р М. Кришна Редди Хед
Доктор М. Кришна Редди Голова
Отдел патологии растений
Индийский институт садоводческих исследований Hessaraghatta Lake PO, Бангалор-560089, ИНДИЯ
[email protected], [email protected]
• Введение
• Тосповирусы
• Распространение тосповирусов
• Тосповирусы в Индии
• Передача тосповирусов трипсом
• Развитие устойчивости к тосповирусу.
• Стратегии устойчивости к тосповирусу
• Путь вперед
Природа тосповирусов • Семья: Bunyaviridae
• Род: Tospovirus (вирус пятнистого увядания томатов как
типовых видов)
• Частица: сферическая, с оболочкой, диаметром 80-120 нм.
• Геном: оцРНК, трехкомпонентный (8.9, 4.8, 2.9 кб)
• Передача переносчиков: 16 видов трипсов в
стойкий, пропагандистский способ
• Передается механически через сок
• Посевной материал не передается
• Распространение: по всему миру
Тосповирусы — вызов
• Тосповирусы входят в десятку самых важных вирусов: 1. Экспоненциальный рост причиненных убытков 2. Географически очень широкое распространение 3. Широкий — узкий диапазон хостов 4. Уникальная морфология и трипсы передаются, но не семя (кроме СВНВ).5. Трипсы — эффективные переносчики, многоядные, труднопроходимые контроль 6. У трипсов быстро развивается устойчивость к инсектицидам. 7. Изменение климата и влияние окружающей среды на Увеличение популяции переносчиков и вариабельность симптомов вируса
Появление тосповируса в Азии
Тосповирусы появляются как существенные ограничивающие факторы для Производство овощей
73% зарегистрированных во всем мире тосповирусы встречаются в Азии (21/29)
56% видов векторных трипсов известные во всем мире встречаются в Азии (9/16)
В настоящее время есть серьезные беспокойство тосповирусов в Овощное улучшение в Южная и Юго-Восточная Азия
1.ANSV: Вирус некротической полоски альстромерии
2. BNeMV: вирус некротической мозаики фасоли.
3. CaCV: вирус хлороза Capsicum
4. CCSV: вирус хлоротичной пятнистости каллы.
5. CSNV: вирус некроза стебля хризантемы
6. GRSV: Вирус кольцевой пятнистости арахиса
7. GCFSV: вирус хлоротичного пятна арахиса
8.GBNV: вирус некроза почек арахиса.
9. HiCRV: Вирус хлоротической кольцевой пятнистости Hippeastrum
10. INSV: Вирус некротических пятен Impatiens
11.IYSV: вирус желтой пятнистости ириса
12.LiNRSV: вирус некротической кольцевой пятнистости лизиантуса
13. MSMV: вирус тяжелой мозаики дыни
14. MYSV: Вирус желтой пятнистости дыни
15. MVBaV: Вирус кольцевания жилок шелковицы
16. PCSV: Вирус хлоротичной пятнистости перца
17. PNSV: Вирус некротической пятнистости перца.
18. PoRSV: Вирус кольцевой пятнистости Polygonum.
19. PYSV: Вирус желтой пятнистости арахиса.
20. TCSV: Вирус хлоротичной пятнистости томатов
21.TNSV: вирус некротических пятен томатов
22. TSWV: Вирус пятнистого увядания томатов
23. TNRSV: вирус кольцевой некротической пятнистости томатов
24. TYRV, кольцевой вирус желтых плодов томатов
25.TZSV: Вирус зональной пятнистости томатов
26. SVNaV: Вирус некроза жилок сои.
27. WBNV: Вирус некроза почек арбуза.
28. WSMV: Вирус крапчатости серебра арбуза.
29. ZLCV: вирус летального хлороза кабачков.
а. Вирус желтого кольца плодов томата Syn.Вирус желтого кольца томатов. б. Вирус некроза почек арахиса син. Вирус некроза почек арахиса,
г. Вирус пятнистости серебристой физалиса Syn. Вирус желтой пятнистости дыни
г. Вирус желтой пятнистости арахиса является син. Желтое пятно арахиса
Тосповирусы, встречающиеся во всем мире
Глобальное распространение тосповирусов
21 вирус 5 вирусов 6 вирусов
6 вирусов Всего: 29
4 вируса
10 вирусов Индия 6 вирусов 4 вируса
Африка Азия Австралия Европа Север.Америка Южная Америка
GRSV CaCV, CCSV, CSNV, CaCV CSNV INSV ANSV, BNMV
INSV GBNV, GYSV, HiRSV, INSV INSV IYSV CSNV, GRSV
IYSV INSV, IYSV, LNRSV, MYSV IYSV IYSV MSMV INSV, IYSV
TSWV MVBV, PCFSV, PCSV, TSWV PoRSV SVNV PNSV, TCSV
SLNSV, TNRV, TSWV, TYRV TSWV TCSV TSWV
TNSV, TZSV, WBNV, WSMV TSWV ZLCV
М е
ю. M
В
В S
В В
ю. V
(2 )
1 0 0
К час
ю. N
В .J
а п
а п
Z L C
В .B
ра zi
л
7 6
г р
ю. V Т C
ю. V
г р S V
96 т CS
В
80
пн SV
AN SV
.Co лом
bia
82
88
СВХ V.Q
ЛД
TSWV .Япа
п.
TSWV.USA
TSWV.P10561 36
42
TSWV.YNta
100
69
10 05
61 0 0
LiNRSV. Япония
PYSV.IN
GCFSV
100
74
г BNV.Cow
горох
г B N V .ГРАММ
гайка круглая
г B
N V .T
о м
ато
87
П B
1 97
.C час illi.B
ан.
г B
N V
.B полоскать
ja л
8 8
100 п
В .ГРАММ
ед. п
вт р
1 0 0
Вт S
млн о
В .W
ю. .O
Вт S
млн о
В .D
D 6
1 0 0
4 7
Вт B
N V
.R грамм
Вт B
N V
.N D
Вт B
N V
.J Т
9 9
1 0 0
6 9
К а C
В .Т
ч а il а п d
К а C
В .C
ч .В
К AC
В .Q
л.д. 9 8
1 0 0
9 9 млн
ВБ средний
.S L3
9 8TZ
SV .C
привет на
CC SV
.Ta iw
anCC SV
.Ч в
10 0
TNS V.GZ
Т.Ч. в
Киви т 100
58
10 0
79
ТНРСВ.TT1
шт. 100
84
MYSV.Melon.Japan
100
IYSV
ИЙСВ.ДОГР
100
SLNSV.HLS
ч IC
р SV.ZD
ч
100
П OIR
ю. V
т Y р
В .T
33100
100
100
6 3
100
В N
млн C
.T F
ю. V
N V
.Т N
0,20
Глобальное распространение тосповирусов
Геномная организация тосповирусов
Геном: одноцепочечная отрицательная смысловая РНК
Большая (L) РНК — РНК-зависимая-РНК-полимераза
NSm 4,8 кбайт G1 / G2
NSs 2,9 кбн
Средняя (M) РНК — вирус вирусного движения (NSm),
общий предшественник гликопротеинов (Gn)
Малая (S) РНК — кодирует амбисенсом для не- структурный (NS) белок и нуклеопротеин
Thrips — The Challenge • Маленький размер: трудно обнаружить
• Многоядные: — кормятся различными видами растений, кормят на разных частях растения (пыльца, цветочные структуры, листья, стебли)
• Продемонстрируйте измену среды обитания: — необычайная способность к адаптации, может расширять географию, может распространяться на новые культуры
• Обладают превосходным репродуктивным продуктом: производят много пружины
• Склонность к перезимовке на самых разных растениях. виды: выживают круглый год
• Переносчики вирусов — вирусные болезни распространения
Трипс Виды, причастные к тосповирусу коробка передач
• Франклиниелла биспиноза
• Ф.головной мозг
• F. gemina
• F. fusca
• F. intonsa
• F. occidentalis
• F. schultzei
• Кабачок F.
• Ceratothripoides claratris
• Dictyothrips betae
• Microcephalothrips abdominalis
• Neohydatothrips variabilis.
• Scirtothips dorsalis
• Трипс пальми
• Thrips setosus
• Табачный трипс
16 видов
Географическое распространение трипсов-переносчиков
Западный цветочный трипс: Франклиниелла occidentalis — Уроженец Юго-Запада США Распространение через мировую торговлю в декоративные теплицы сажать вокруг мир с середины 1980-х
Дынные трипсы: Thrips palmi — Родом из Юго-Восточная Азия расширила свое географический ареал в 1970-1980-х гг.
Трипс чили или трипс желтого чая: Scirtothrips dorsalis, чрезвычайно успешные инвазивные виды трипсов который быстро расширился из Азии за последние двадцать лет и постепенно достигая глобального распространения.
Глобальное появление тосповируса
Франклиниелла западная Thrips palmi
Вирус некротической полоски альстромерии Некроз стебля хризантемы
Вирус кольцевой пятнистости арахиса
Imptiens вируса некротических пятен
Вирус хлоротичной пятнистости томатов
Вирус пятнистого увядания томатов
Вирус пятнистости Tomato Zonate
Вирус Capsicum Chlorosis Вирус хлоротичной пятнистости каллы
Вирус некроза почек арахиса
Вирус желтой пятнистости дыни
Вирус некротического кольца томата
Вирус некроза почек арбуза
Вирус крапчатости серебра арбуза
• Многояден и демонстрирует изменчивость среды обитания, имеет превосходную репродуктивную способность.

Провод ПНСВ, для прогрева бетона, греющий кабель ПНСВ, VSE-E, Киев Украина

Расшифровка провода ПНСВ

Провод для прогрева бетона, описание марки ПНСВ

Греющий кабель ПНСВ характеристики

Где купить провод ПНСВ?

Провод ПНСВ: технические характеристики, расшифровка

Что это такое

Зачем нужен

Принцип работы

Технические характеристики

Преимущества и недостатки

Структура

Область применения

Как правильно подключать

цена и характеристики на сайте ООО «Рустехнологии»

Конструкция

Применение

Технические характеристики

Обозначение наименования — Провод ПНСВ 1х2,0

Дополнительные характеристики

Вам может быть интересно

Провод для прогрева бетона: схема подключения и укладки

Плюсы и минусы ПНСВ

Поддержание температуры в бетоне

Стандартная методика

Особенности греющих кабелей

Виды и принцип действия

Монтаж кабеля ПНСВ

Монтаж ПНСВ

Инструкция по прогреву

Электропрогрев бетона проводом ПНСВ технология и схема

Электропрогрев опалубки в зимнее время

Виды нагревательных проводов и кабелей

Рекомендации по монтажу

Предварительные расчеты

Укладка греющих контуров

Как подключить и проложить провод

Характеристики провода ПНСВ

Технология прогрева

Правила укладки системы

Расчет длины ПНСВ

Параметры, сфера применения

Основы технологии укладки и монтажа

Монтаж секционного обогревочного кабеля

ПНСВ провод для прогрева бетона

Технология укладки греющего провода

Использование провода ПНСВ после застывания

Расчет оптимального значения длины

Расчет нагревательной секции

Схема подключения, оборудование для подогрева

Особенности нагревающих проводов ПНСВ

Сортамент проводов

Физический процесс застывания

Технология прогрева с использованием ПНСВ

Укладка и монтаж

Plan Nacional de Seguridad Vial

Дифференциальная регуляция супероксиддисмутазы в растениях, подверженных стрессу окружающей среды, по JSTOR

Ключевые слова

SEC.gov | Превышен порог скорости запросов

Дополнительная информация

Политика интернет-безопасности

Положительный отбор, структура молекулярной рекомбинации и филогенетическая реконструкция членов семейства Tombusviridae: значение для таксономии вирусов

Положительный отбор, структура молекулярной рекомбинации и филогенетика

реконструкция членов семейства Tombusviridae:

Значение для таксономии вирусов

Moncef Boulila

Абстрактные

Введение

Материалы и методы

Результаты

Обсуждение

Список литературы

I `» «i Rnvi Noxn» xa »Nnv« nói Dtmy Nyva Ony Inaxvo

Выписка

Dr.М. Кришна Редди Руководитель отдела патологии растений в Индии 28 февраля 2017 г. Д-р М. Кришна Редди Хед

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
