Почему на нулевом проводе фаза

Электрофорум для электриков и домашних мастеров. Добро пожаловать, Электрон. Пожалуйста, войдите или зарегистрируйтесь. Не получили письмо с кодом активации? Страницы: [ 1 ] 2 Вчера вызвали из-за отсутствия света в квартире.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Фаза и ноль. Работа и измерения. Особенности
  • Фаза на нулевом проводе.
  • Две фазы в розетке, причины и решение
  • Потенциал на нулевом проводе
  • Почему ток в нулевом (нейтральном) проводе может превысить ток в фазном проводе
  • Как индикаторной отверткой и мультиметром определить фазу и ноль
  • Почему горит индикатор на нулевом проводе
  • Почему на нулевом проводе появляется напряжение
  • Ток в нулевом проводе

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Перекос фаз

Фаза и ноль. Работа и измерения. Особенности


Если вы пытаетесь разобраться в том, почему не работает розетка или не горит люстра в вашей квартире, то вы можете столкнуться с ситуацией, описанной ниже. Обычно, проверяя исправность электропроводки мы все пользуемся отверткой-индикатором, но этот «прибор» нам показывает только лишь наличие напряжения в фазном проводе, где обычно оно и присутствует.

Нулевой же провод никак не влияет на индикатор. Так вот, убедившись, что фаза на месте, а розетка не работает, делаем вывод , что нет нуля. А как быть, если индикатор горит на обоих проводах? Это возможно в нескольких случаях, которые мы рассмотрим далее. Первый и пожалуй самый распространенный случай- это свечение индикатора на обоих контактах патрона люстры — причиной этому является неправильная схема электропроводки. Выключатель разрывает вместо фазного провода нулевой, но если мы включим выключатель, то наш индикатор будет гореть лишь на фазном контакте патрона.

Причина этому — наведенное напряжение. Простыми словами это напряжение переходит от фазного провода на соседний нулевой, который разорвали. Если же все провода целые , то мы не видим этого явления и индикатор горит только на фазе. Второй случай — это когда ноль разорван не выключателем, а перегорел или пропал контакт.

Такое чаще встречается в розетках и искать нужно причину скорее всего в распределительной-коробке в скрутках проводов. Индикатор показывает наличие напряжения, но не строго вольт, а в определенных пределах.

Наведенное напряжения значительно ниже фазного, но его значения хватает для того, чтобы лампочка индикатора горела, иногда менее ярче, чем на фазном проводе.


Фаза на нулевом проводе.

Электрическая проводка — довольно сложная система с важными особенностями и нюансами. Бывает, в ней случаются серьезные поломки. Две фазы в розетке — наглядный пример. Рассмотрим, что представляет собой неисправность, по каким причинам она возникает, как устраняется. Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

Т.е когда мы включаем вилку в розетку,то ток течет из фазы куда? Ток по нулевому проводу течет (если замкнуть на него фазу через.

Две фазы в розетке, причины и решение

О распространенной неисправности проводки, когда в обоих разъемах розетки В — фаза. О том, почему это происходит и чем опасно. От первого лица и немного неформально. Есть одна характерная неисправность электропроводки, которая способна поставить в тупик начинающего или неопытного электрика. Чтобы пояснить, о чем речь, приведу рассказ одного из знакомых:. И просит разобраться с электрикой в квартире. Дескать, ничего не работает, а свет, вроде не отключали. Ну, я, понятное дело, выхожу на площадку и проверяю автоматические выключатели. Все в порядке, все автоматы включены. Беру индикатор: фаза проходит.

Потенциал на нулевом проводе

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки. Второй фазы, в правильном понимании этих слов, в квартире быть не может. Следующий момент, который надо знать для понимания сути проблемы — каждый электроприбор является проводником электричества. Простейший пример это лампочка — ее нить накаливания светится из-за того, что она является проводником электрического тока.

Электрика и электрооборудование, электротехника и электроника — информация!

Почему ток в нулевом (нейтральном) проводе может превысить ток в фазном проводе

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При этом розетка, в которой находиться две фазы не работает. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. Перегорают, либо начинают некорректно работать.

Как индикаторной отверткой и мультиметром определить фазу и ноль

Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. В первую очередь нас интересуют электрический ток и электрический заряд. Ежедневная рассылка с полезной информацией для студентов всех направлений — на нашем телеграм-канале. Электрический заряд — это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

При симметричной нагрузке трех фаз на нулевом проводе (общий) ток равен нулю. Но нагрузка по фазам бывает симметричной только в идеальном.

Почему горит индикатор на нулевом проводе

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.

Почему на нулевом проводе появляется напряжение

ВИДЕО ПО ТЕМЕ: Если в розетке 2 фазы

Если вы пытаетесь разобраться в том, почему не работает розетка или не горит люстра в вашей квартире, то вы можете столкнуться с ситуацией, описанной ниже. Обычно, проверяя исправность электропроводки мы все пользуемся отверткой-индикатором, но этот «прибор» нам показывает только лишь наличие напряжения в фазном проводе, где обычно оно и присутствует. Нулевой же провод никак не влияет на индикатор. Так вот, убедившись, что фаза на месте, а розетка не работает, делаем вывод , что нет нуля.

Здравствуйте, вот я че-то не пойму,в нуле,который дома в розетке, ток то есть или нет? В ноль или на др.

Ток в нулевом проводе

В инете прочитал много, но ответа на свой вопрос не нашел. Вопрос в следующем: может ли фаза на нуле означать неисправность проводки и как это проверить? Хочу повесить люстру двухконтактную. Комуналка, свой счетчик, проводка старая. Фаза общая, а нули идут на выключатель. Три провода на потолке ни к чему не подлюченны, но индикаторная отвертка светится на всех трех проводах, на общем фаза ярко, на других тускло.

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль. Оставшиеся три свободных конца обмоток называются Фазами. Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.


Как индикаторной отверткой и мультиметром определить фазу и ноль

Содержание

  1. Как индикаторной отверткой определить фазу и ноль
  2. Определение индикаторной отверткой фазы и ноля
  3. Как определить фазу, ноль и землю по цвету проводов
  4. Как определить фазу и ноль мультиметром
  5. Другие способы определения фазы и ноля мультиметром

Как индикаторной отверткой определить фазу и ноль

Если в квартиру или дом подаётся однофазный напряжение, то электропроводка имеет три провода — это фаза, ноль и заземление. В домах советских времён в квартиру заводилось два провода, фаза и ноль.

Измерение напряжения в сети

Вспомним, какое напряжение подается в многоквартирный дом. На общий электрощит дома заводится пятипроводная электросеть — это три фазы, рабочий ноль и защитное заземление. Защитного заземления в старых постройках может не быть. Нулевой проводник — это общая точка  трехфазной вторичной обмотки трансформатора подстанции.

При симметричной нагрузке трех фаз на нулевом проводе (общий) ток равен нулю. Но нагрузка по фазам бывает симметричной только в идеальном случае. Электроприборы имеют разную мощность, и включаются в разное время. Поэтому напряжение на нулевом проводнике может достигать 60 В и некоторые чувствительные индикаторы напряжения могут показывать эти 60 В, или слегка подсвечивать неоновую лампу.

Индикаторная отвертка может быть нескольких типов — это индикаторная отвертка на неоновой лампе, индикаторная отвертка с батарейкой с функцией прозвонки проводов, и электронная индикаторная отвертка с дисплеем. Лучше всего пользоваться недорогим индикатором напряжения на неоновой лампе.

Заземление рабочего проводника на подстанции

Такой индикатор состоит из высокоомного резистора, неоновой лампы, пружины и контактной площадки. Перед работой с индикатором напряжения нужно проверить его на работоспособность на другой розетке. На индикаторе не должно быть сколов и других повреждений.

Определение индикаторной отверткой фазы и ноля

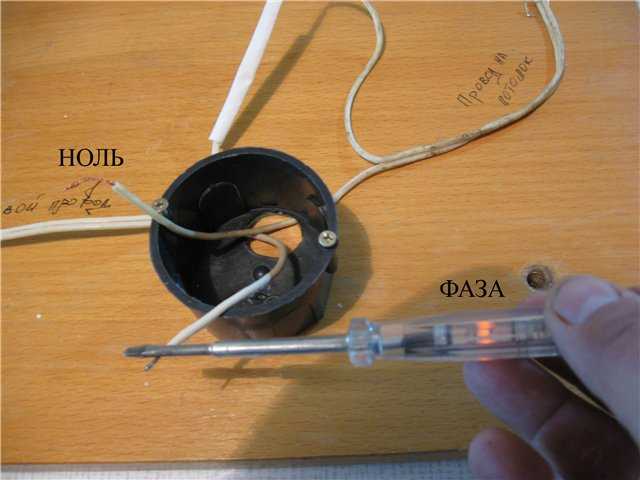

Конец индикаторной отвертки вставляют в одно из гнезд розетки, а большим пальцем касаются контактной площадки индикатора. Если мы попали на фазу, то неоновая лампа индикатора загорится, а на ноле неонка гореть не будет. При измерении ток течет через сопротивление индикатора, неоновую лампу, ёмкость человека и замыкает на землю, неоновая лампа загорается.

Определение фазы и ноля индикаторной отверткой

Неонка загорается при очень малых токах. Человек такой ток не чувствует. Индикаторной отверткой на батарейках также может определить фазу и ноль, только касаться контактной площадки не нужно, она необходима для прозвонки проводов. Найти провод защитного заземления индикаторной отверткой не получится. Заземление можно найти мультиметром или по цвету проводов.

Как определить фазу, ноль и землю по цвету проводов

Монтаж электрических сетей должен проводиться согласно цветам маркировки по стандарту IEC за 2004 год. Этим правилам монтажа должны придерживаться все монтажники при проведении электрических работ. По стандарту рабочий ноль должен быть синего или голубого цвета.

Фазный провод может быть коричневым, белым или чёрным цветом. Защитному заземлению отводят жёлто-зелёный цвет. Определить цвета электропроводки, идущие в квартиру можно открыв подъездный щит.

Европейский стандарт маркировки проводов

Но всё равно нужно проверить фазу и ноль тестером или индикатором. Человеческий фактор ещё никто не исключал, даже профессиональный электрик может ошибаться. В этом случае вероятность попасть под напряжение высокая.

Как определить фазу и ноль мультиметром

Если отсутствует индикатор напряжения, то фазу, ноль и заземление можно определить мультиметром. При работе с мультиметром нужно быть внимательным. Предел измерения переменного напряжения должен быть выше измеряемого напряжения.Для измерения 220 В предел ставят в положении ~500В или ~750 В переменного напряжения в зависимости от марки мультиметра. Черный щуп вставляют в гнездо «COM», а красный в «VΩmA».

Контактный способ проверки мультиметром — фаза

Щупы вставляют в гнёзда розетки и читают показания на дисплее. Должно быть 220 — 230В. Чтобы найти фазу, один конец щупа подсоединяют к батарее или к металлическому водопроводу. Место соединения щупа с металлической конструкцией нужно зачистить наждачкой. Если дисплей прибора показал 220В или близко к нему, вы нашли фазу, а если ноль или несколько вольт, тогда это провод рабочего ноля.

Контактный способ проверки мультиметром — ноль

Заземление проверяется также относительно металлических конструкций. Мультиметр должен показать 0 В. Если электро сеть с глухозаземленной нейтралью, когда ноль и земля соединены вместе, то мультиметром определить заземление не удастся. В этом случае нужно открыть электрический щит и посмотреть цвет провода защитного заземления.

Другие способы определения фазы и ноля мультиметром

Некоторыми цифровыми мультиметрами можно найти фазу контактным способом. Выставляем предел измерения ~750 В, красный щуп в гнездо «VΩCX», а чёрный в «COM»,. Любым щупом касаетесь гнезда розетки, а другой берёте двумя пальцами. Если попали на фазу, прибор покажет 60 -100 В, а если на ноль, то показания будут около 0.

Бесконтактный способ проверки мультиметром — фаза

Бесконтактный способ — это когда вы не касаетесь щупа рукой. Он свободно висит в воздухе, а фазу и ноль проверяете одним щупом. Показания 3-10 В, вы нашли фазу, а 0 В указывает на нулевой провод. Однако не всеми цифровыми мультиметрами можно таким образом найти фазу и ноль.

Бесконтактный способ проверки мультиметром — ноль

У меня мультиметр DT-838 вообще не реагирует на контактный и бесконтактный способ нахождения фазы и ноля. А мультиметр марки XB-868 показывает 104В на фазе и 2,5В на ноле контактным способом.  Как определить фазу и ноль мультиметром, если в квартире трубы к батареям, водопроводу и даже канализация пластиковые? Тогда лучше приобрести индикаторную отвертку или опять открывайте электрощит в подъезде и ищите фазу и ноль по цветам проводов.
