Почему трансформатор гудит
Почему гудит трансформатор? Вы когда-нибудь думали об этом? Возможно площадь сердечника оказалась недостаточной по расчетам или слишком большое напряжение на виток получилось при намотке? Давайте разберемся в этом вопросе. Каталог товаров. Заказать звонок.
Поиск данных по Вашему запросу:
Почему трансформатор гудит
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Трансформатор: устройство и назначение
- Почему гудит трансформатор?
- Почему гудит нагруженный трансформатор и как устранить это явление
- Гудит трансформатор ОСМ1-0.
4 УЗ
- Как заставить ЖЭУ устранить гул от понижающего трансформатора в подъезде?
- Почему и с какой частотой гудит нагруженный трансформатор? (7 ноября 2014)
- Почему гудит трансформатор?
- Почему нагруженный трансформатор гудит
- Гудит трансформатор и вибрация корпуса
- Почему гудит трансформатор
4 УЗПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ПОЧЕМУ ГУДИТ ТОК В ПРОВОДАХ И ТРАНСФОРМАТОРЕ

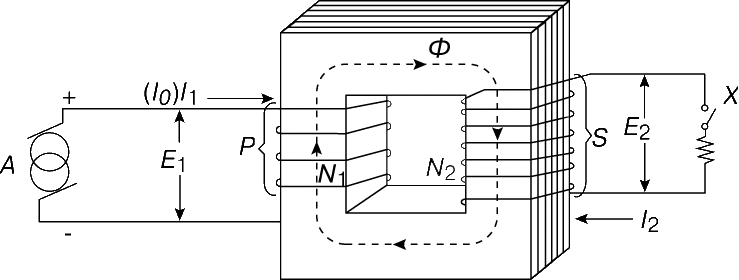

Трансформатор: устройство и назначение
Природа характерного звука, издаваемого трансформатором при работе, объясняется в школьном курсе физики явление именуется магнитострикцией.
Но влияние этого физического процесса на устройства, работающие в бытовых приборах ничтожно мало, поэтому причины гудения в большинстве случаев указывают на нештатную работу.
Попробуем разобраться, почему гудит трансформатор в люстре, блоке питания или в усилителе, и как устранить это явление. Начнем с азов. Для объяснения этого явления кратко напомним о принципе работы электромагнитных приборов, преобразовывающих переменное напряжение, то есть трансформаторов. Его упрощенное изображение показано на рисунке 1.
При этом частота тока остается неизменной, а величина напряжения зависит от соотношения количества витков между катушками. Теперь напомним, что представляет собой магнитострикция. Это физический эффект приводящий к изменению линейных размеров и объема тела, через которое проходит магнитный поток. Наибольшим изменениям подвергаются сильномагнитные материалы, именно из них, в большинстве случаев, изготавливают сердечники трансформаторов. На рисунке 2 показана периодичность растяжения-сжатия сердечника на протяжении одного цикла изменения магнитного потока.
Под воздействием линейных колебаний в прилегающем воздухе создаются звуковые волны соответствующей частоты. То есть, если в течение одного цикла сердечник растягивается-сжимается дважды, то при стандартной частоте сети переменного тока 50 Гц будут формироваться звуковые волны частотой Гц.
Это и есть характерный гул, который производит трансформатор при работе. Учитывая вышесказанное можно объяснить, почему импульсный трансформатор неслышно при работе. Частота производимых звуковых колебаний этого устройства находится за границей восприятия человеческого уха.
Учитывая перечисленные факторы, можно констатировать, что для устройств, работающих в бытовых приборах, повышенный уровень шума, скорее, исключение, чем правило. Это указывает на нештатную работу трансформатора, следовательно, необходимо найти и устранить неисправность. Если устройство свистит или гудит, хотя ранее работало нормально, то это может свидетельствовать о разошедшихся пластинах сердечника. В данном случае потребуется идеальный подгон железа, чтобы исключить зазоры, помимо этого обеспечить хорошую стяжку.

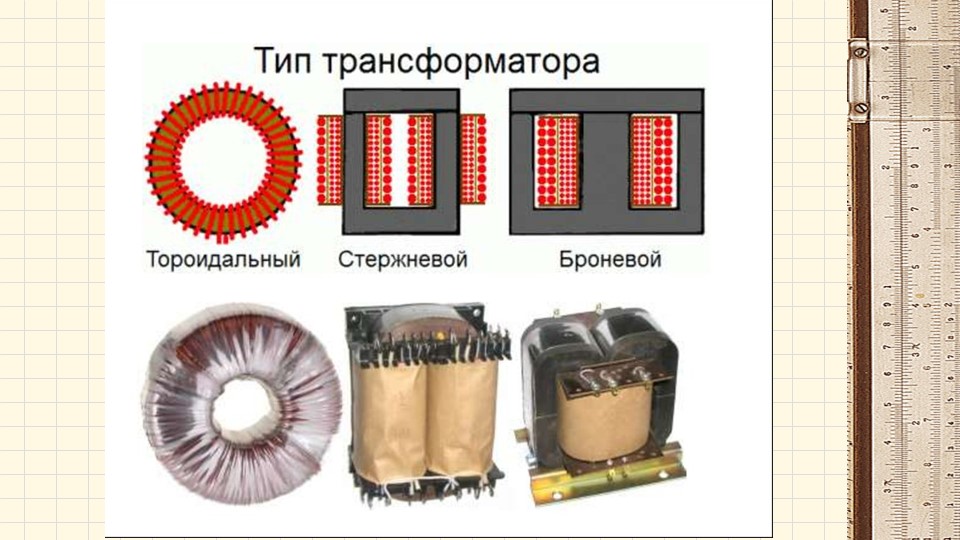

Если трансформатор броневого типа, то сделать это можно при помощи обычного водопроводного хомута, затянув его по периметру сердечника, как показано на рисунке 3. Когда устройство не только шумит, а и значительно нагревается, то такие признаки характерны при большой нагрузке по току. Причина может крыться как в самом трансформаторе межвитковое замыкание , так и в проблемах цепи, питающегося от него устройства например, утечка в электролитических конденсаторах.
Необходимо сразу предупредить, что произвести диагностику на предмет межвиткового замыкания, используя только мультиметр, довольно затруднительно. Но, при поверхностном осмотре обнаружить дефект, вполне возможно.
КЗ между витками вызывает местный нагрев. Следствием этого может быть почернение, подтеки, подпалины, вздутие заливки, характерный запах сгоревшей изоляции и т. Если визуальный осмотр не дал результатов, а в наличии из измерительных приборов только мультиметр, то проверить работоспособность устройства можно двумя способами:.
В тех случаях, когда установить штатное сопротивление обмотки не представляется возможным, вычислить его можно по сечению, типу провода и количеству витков. Как правило, эти параметры указаны на трансформаторе. Также можно провести диагностику, имея в наличии аналогичное, заведомо рабочее устройство. Проводя измерения, следует проявлять осторожность, чтобы избежать контакта с токоведущими частями.
Показания прибора должны соответствовать ожидаемым. Если трансформатор перематывается в домашних условиях, то есть большая вероятность того, что при работе он будет издавать характерный шум. Это может быть связано со следующими причинами:. Магнитопровод такого устройства состоит из двух типов пластин, они показаны на рисунке 5.
Чтобы снизить потери на вихревые токи каждая из пластин изолируется с одной стороны. Для этой цели их покрывают лаком или производят отжиг до появления окисла. Для уменьшения магнитного зазора и, как следствие, потери на магнитный поток рассеяния, после перемотки пластины следует устанавливать поочередно с каждой стороны.
Как это делать продемонстрировано на рисунке 6. Собрав примерно половину сердечника, следует установить две Ш-пластины с одной стороны без торцевых пластин не задвигая их до конца.
В оставшейся части устанавливаем только Ш-пластины. В итоге останется около двух десятков торцевых вставок и несколько Ш-образных, которые уже не пролазят в каркас.
Оставшиеся вставки устанавливаем между двух выдвинутых на середине см. Понравилась статья? Поделиться с друзьями:.
Вам также может быть интересно. Комментарии и отзывы Добавить комментарий Отменить ответ. Политика конфиденциальности Пользовательское соглашение О нас Карта сайта.
Почему гудит трансформатор?
Главная причина шума работающего трансформатора — это явление магнитострикции. Чтобы понять его суть, вспомните, как работает трансформатор. Трансформатор состоит из двух катушек с намотанной проволокой. Они окружены металлическим сердечником с выраженными магнитными свойствами ферромагнитный материал.
Сердечник состоит из тонких пластин, скрепленных между собой. В трансформатор под нагрузкой поступает переменный электрический ток.
Почему трансформатор гудит. Содержание [скрыть]. Природа магнитострикции; Сильно шумит силовой трансформатор, возможные.
Почему гудит нагруженный трансформатор и как устранить это явление
Блуждающие токи клапанами стучат Я думаю, что-то следует из из того, что сердечник сделан из букв «Ш» и латинских «I». Видимо потому, почему динамик звуки воспроизводит. А мне интересно, почему гудит автоматический выключатель, когда через него проходит большой ток но не предельно допустимый. Так это его основная функция, все остальное это побочные эффекты. Кстати, да. Почему решето трясут, когда просеивают? Чтобы мелочь проскакивала.
Гудит трансформатор ОСМ1-0.4 УЗ
Основная часть шума от трансформатора под нагрузкой — это результат магнитострикции. Суть этого явления вы поймете, если вспомните механизм работы трансформатора. Рабочая часть трансформатора — это магнитный металлический сердечник с обмотками высокого и низкого напряжения.
Последние изготавливаются из проводящего материала. Сам сердечник набирается из отдельных тонких пластин.
Почему гудит трансформатор? Ответ на этот, казалось бы, простой вопрос дается еще в школе на уроках физики, когда объясняется такое явление как магнитострикция.
Как заставить ЖЭУ устранить гул от понижающего трансформатора в подъезде?
Екатеринбург, ул. Артинская, д. Казань, ул. Южно-Промышленная, д. Основная причина гудения включенного трансформатора — это магнитострикция. Чтобы разобраться, что это за явление, нужно вспомнить принцип работы самого трансформатора.
Почему и с какой частотой гудит нагруженный трансформатор? (7 ноября 2014)
Иду я значит сегодня с работы по посадке,о жизни размышляю,вижу всё тот же трансформатор. Но тут пришла в голову очередная хуйня мысль,от чего же гудит трансформатор,ведь как я знаю,в нём,вроде как нет не единого вида двигателей,так почему же он шумит? И пошел я с этим вопросом нахуй в интернет. В общем гудение возникает из-за того,что материал сердечника не цельный,а состоит из множества металлических пластин.
В каждом такой пластине без наличия входного напряжения присутствует свое магнитное поле, направленное часто противоположно друг к другу. Однако под напряжением все потоки начинают устремляться в одном направлении, создавая мощный магнит.
Доброго времени суток! Подскажите, пожалуйста, как вылечить трансформатор на оконечном усилителе от болезни гудения? А то при.
Почему гудит трансформатор?
Почему трансформатор гудит
By pashamel , September 5, in Трансформаторы, дроссели, ферриты. Вопросы: 1. Это нормальная работа данного трансформатора?
Почему нагруженный трансформатор гудит
Природа характерного звука, издаваемого трансформатором при работе, объясняется в школьном курсе физики явление именуется магнитострикцией. Но влияние этого физического процесса на устройства, работающие в бытовых приборах ничтожно мало, поэтому причины гудения в большинстве случаев указывают на нештатную работу. Попробуем разобраться, почему гудит трансформатор в люстре, блоке питания или в усилителе, и как устранить это явление.
Начнем с азов.
Природа характерного звука, издаваемого трансформатором при работе, объясняется в школьном курсе физики явление именуется магнитострикцией.
Гудит трансформатор и вибрация корпуса
Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 1 из 2 1 2 К странице: Показано с 1 по 20 из
Почему гудит трансформатор
Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор blindman Силовые трансформаторы. Автор Viktor D Силовые трансформаторы. Автор blindman Спроси совет.
Трансформатор гудит что делать
Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Вам не пришло письмо с кодом активации? Гродненский Форум. Новости, реклама :.
Поиск данных по Вашему запросу:
Трансформатор гудит что делать
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Почему гудит нагруженный трансформатор и как устранить это явление
- Почему гудит трансформатор?
- Почему гудит, трещит и шумит внутренний блок кондиционера
- Почему нагруженный трансформатор гудит
- Наши обзоры
- Почему холодильник сильно шумит и гудит?
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Устраняем свист трансформатора
Почему гудит нагруженный трансформатор и как устранить это явление
При работе трансформатора появляется характерный звук гудения.
Это нормальное явление, объясняющееся появлением магнитострикции. Физическое явление оказывает минимальное воздействие на бытовые приборы. Если гудит трансформатор подобного типа, возможно, система функционирует неправильно. В этом потребуется разобраться. Если характерный звук определяется в блоке питания, в усилителе или подобных приборах, необходимо найти причину и устранить ее.
Что делать в этом случае, будет рассмотрено далее. Чтобы разобраться, почему сильно гудит усилитель, блоки питания различных бытовых приборов или иные трансформаторы, следует рассмотреть азы работы этой техники. Трансформатором называется агрегат, который призван преобразовывать электрический ток в соответствии с требованиями потребителя. Прибор состоит в самом простом виде из таких частей:.
Магнитопривод состоит из железных пластин, характеризующихся ферромагнитными свойствами. В процессе прохождения по первичной обмотке электрического тока появляется магнитное поле. Оно способствует возникновению во вторичном контуре энергии.
На подобные изменения реагируют материалы с сильными магнитными характеристиками. Из них изготавливают сердечник. Изменения размеров влияют на появление колебаний воздуха возле магнитопривода. Возникают звуковые волны. Они имеют определенную частоту. Возникает гудение.
В импульсных устройствах такого звука не слышно. Их колебания формируются с частотой, которую не воспринимает ухо человека.
Гудящий звук появляется при определенных условиях работы агрегата. Он зависит от некоторых параметров оборудования. В течение одного цикла работы магнитопривод растягивается и сжимается два раза. Если частота сети соответствует стандартному значению для переменного тока 50 Гц , появится звуковая волна.
Ее частота составит Гц.
Человек при этом услышит звук гудения. Он отличается своей интенсивностью. Сила, с которой гудят трансформаторы, зависит от нескольких особенностей оборудования. К таким факторам относятся:.
Для усилителя, блока питания и прочих небольших бытовых приборов появление шума при работе не является нормой. Если такое устройство начинает гудеть, необходимо найти причину неисправности и устранить ее. Среди всех разновидностей трансформаторов одним из самых востребованных является силовой тип. Если такой агрегат гудел раньше тихо, но потом шум усилился, это может свидетельствовать о нарушениях структуры сердечника.
Его пластины со временем могут разойтись. Потребуется устранить зазоры, создать хорошую стяжку. Проще всего такой ремонт производится для прибора броневого типа. Для этого применяется обычный сантехнический хомут, который затягивается по периметру магнитопривода. Возможно, трансформатор не только стал сильно шуметь, но и нагреваться. Это говорит о повышенной токовой нагрузке.
Причиной такому явлению может стать межвитковое замыкание, неисправности в цепи потребителя. Также рекомендуем ознакомиться: как проводят ремонт силовых трансформаторов? Чтобы отремонтировать оборудование, потребуется произвести его диагностику. Сначала исключается возможность межвиткового замыкания.
Мультиметром такую неисправность определить затруднительно. В этом случае потребуется произвести поверхностный осмотр. Если визуально определяются подтеки, почернение, сгоревшая изоляция, можно сказать, что причина гудения установлена. Если поверхностный осмотр не выявил отклонений, потребуется произвести более глубокую диагностику.
При наличии только мультиметра можно воспользоваться одним из двух возможных подходов:. Если диагностика проводится для понижающего трансформатора, можно включить его в сеть и проверить напряжение на кабеле вторичной обмотки.
Если появится дым, потрескивание, систему сразу же обесточивают. Неисправна первичная обмотка. Если пользователь силового прибора сделал перемотку самостоятельно, существует большая вероятность появления гула.
Причин тому может быть несколько:. Чтобы выполнить перемотку правильно, рекомендуется обратиться к профессионалам. Если же пользователь желает научиться выполнять такое действие самостоятельно, необходимо рассмотреть тонкости этого процесса.
Гул после перемотки определяется именно в Ш-подобном типе магнитопровода. В процессе проведения операции необходимо максимально уменьшить потери вихревых токов. С одной стороны каждая пластина изолируется лаком. После проведения перемотки каждую деталь поочередно устанавливают на сердечник. Когда половина работы будет проделана, необходимо вставить две пластины с одной стороны сердечника. Их не нужно задвигать до конца. Далее продолжается сборка.
Оставшиеся элементы нужно установить между двух выдвинутых в центре частей. Их осторожно забивают киянкой. Пластины не должны гнуться. В завершении сборки потребуется вставить торцевые элементы конструкции.
Рассмотрев причины и особенности устранения чрезмерного гула, каждый пользователь трансформаторного прибора сможет решить эту проблему самостоятельно.
Оценка статьи:.
Почему гудит трансформатор?
Добрый день! В многоквартирном, ти этажном доме в подвальном помещении организованно служебное помещение для сотрудников ЖЭУ, для его освещения прямо на стене установлен понижающий трансформатор. Гудеть стало еще громче. Как аргументированно призвать ЖЭУ к устранению гуда и вибрации??? Или куда еще можно обратиться с этой проблемой? Спасибо за помощь. Трансформатор стоит на втором этаже, а освещает подвал?
Так вот его внешний трансформатор очень сильно гудит. К кому жаловаться, какая комиссия будет делать замеры децибелл?.
Почему гудит, трещит и шумит внутренний блок кондиционера
Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум.
Почему нагруженный трансформатор гудит
Пароль Доска объявлений Все разделы прочитаны.
Гудит трансформатор под окнами. Вернее трансформаторная будка. В одной из ее секций что-то дьявольское произошло с трансформатором, и эта зараза уже много много лет портит здоровье и лишает комфортной жизни жильцов дома.
При работе трансформатора появляется характерный звук гудения. Это нормальное явление, объясняющееся появлением магнитострикции.
Наши обзоры
От чего гудит транс в усилителе? В гостях у Александра Клячина. Забыли пароль? Поиск в теме Версия для печати. Собственно заметил за своим усилком LM такое свойство: во включеном состоянии немного гудит вибрирует? Корпус из профиля теплоотводный, транс — тор 2х25 4А.
Почему холодильник сильно шумит и гудит?
Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 1 из 2 1 2 К странице: Показано с 1 по 20 из Тема: Трансформатор гудит.
Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему….
Если трансформатор не калится (не выше 50 градусов Цельсия), его на мысль о п.4 — как напряжение в розетке подскочит, так транс и гудит, как.
Для объяснения этого явления кратко напомним о принципе работы электромагнитных приборов, преобразовывающих переменное напряжение, то есть трансформаторов. Его упрощенное изображение показано на рисунке 1. При этом частота тока остается неизменной, а величина напряжения зависит от соотношения количества витков между катушками.
Иду я значит сегодня с работы по посадке,о жизни размышляю,вижу всё тот же трансформатор. Но тут пришла в голову очередная хуйня мысль,от чего же гудит трансформатор,ведь как я знаю,в нём,вроде как нет не единого вида двигателей,так почему же он шумит? И пошел я с этим вопросом нахуй в интернет. В общем гудение возникает из-за того,что материал сердечника не цельный,а состоит из множества металлических пластин. В каждом такой пластине без наличия входного напряжения присутствует свое магнитное поле, направленное часто противоположно друг к другу.
Однако под напряжением все потоки начинают устремляться в одном направлении, создавая мощный магнит.
Портативные Си-Би радиостанции в нашем магазине. Klen10 Участник с янв Сообщений:
Регистрация Выслать повторно письмо для активации Что даёт регистрация на форуме? Здесь именно то, что ты ищешь. Соблюдайте Правила. Модераторы: Модераторы , Комодераторы. Братец Лис Сообщ. Не так давно перед моим домом построили еще один дом. Так вот его внешний трансформатор очень сильно гудит.
Тема в разделе » Электрика и электрооборудование «, создана пользователем Рима , Войти или зарегистрироваться. Строительный форум ВашДом. А кто это у нас тут прячется и стесняется?
Почему это происходит и как этого избежать
Жужжание и жужжание являются распространенной жалобой на электрические трансформаторы, которые часто встречаются как в промышленных, так и в жилых районах. Несмотря на то, что в трансформаторе нет движущихся частей, эти вибрационные звуки очень похожи на звуки, издаваемые генераторами и двигателями.
Что вызывает гудящий шум в электрическом трансформаторе?
Основной причиной шума трансформатора является магнитострикционный эффект. Именно здесь размеры ферромагнитных материалов изменяются при контакте с магнитным полем. Переменный ток, протекающий через катушки электрического трансформатора, оказывает магнитное воздействие на его железный сердечник. Это заставляет ядро расширяться и сжиматься, что приводит к гудящему звуку.
Как предотвратить это?
Полностью устранить магнитострикцию невозможно, но правильная конструкция трансформатора, сборка и монтаж помогают в некоторой степени контролировать ее, а также маскировать шум.
Давайте рассмотрим меры предосторожности, которые необходимо соблюдать во время установки и монтажа, чтобы свести к минимуму шум: будет раздражать шум, особенно если окружающий шум ниже уровня звука устройства. Убедитесь, что между трансформатором и местами с интенсивным движением в офисах, жилых домах и т.
д. имеется хотя бы одно пространство с низкой проходимостью.Установка трансформатора в углу комнаты или близко к потолку, так как эти места усиливают шум. Убедитесь, что вы не устанавливаете его в узком коридоре, холле или на лестнице. Как и в углах комнаты, в этих местах звук будет усиливаться и отражаться обратно громче.
Тонкие навесные стены или фанерные поверхности будут усиливать шум трансформатора, поэтому устройства следует устанавливать на плотных, тяжелых поверхностях, таких как железобетонные стены или полы. Для достижения наилучших результатов монтажные поверхности должны весить в 10 раз больше, чем сам блок.
Проверьте, правильно ли затянуты болты и винты на крышке и верхней части трансформатора. Незакрепленные детали будут вибрировать при работе трансформатора и усиливать существующий звук.
Поднятие болтов с проушиной также может увеличить шум, поэтому обязательно удалите все, что использовалось во время установки.Вы можете уменьшить часть шума, создаваемого электрическим трансформатором, используя материалы, препятствующие распространению звука. Покрытие стен трансформаторного помещения поглощающими материалами, такими как кимсул, акустическая плитка или стекловолокно, может помочь сдержать шум.
Подобно звукопоглощающим материалам, масляные барьеры и амортизирующие прокладки также могут помочь изолировать трансформаторный шум и предотвратить его распространение. На самом деле они не уменьшают звук или вибрацию, но помогают уменьшить раздражение, которое они вызывают у людей в близлежащих районах.
При установке электрических трансформаторов на несущие стены, колонны, потолки или рамы используйте внешние виброгасители наряду с гибкими соединениями и методами монтажа.
Это предотвращает металлический контакт между монтажной поверхностью и блоком, чтобы уменьшить передачу шума.Как и в случае с другими электрическими материалами, следуйте инструкциям и рекомендациям производителя. Например, если конструкция включает в себя виброгасители между корпусом и креплением сердечника и блока катушек, после установки их крепежные болты необходимо выкрутить.
Точно так же могут быть и другие конструктивные особенности, которые необходимо знать, если вы хотите избежать шума!
Дополнительный совет: попробуйте инновационные технологии и материалы
Ищите новейшие технологии, конструкции, материалы и методы установки при изучении электрических трансформаторов — в долгосрочной перспективе это будет стоить дополнительных усилий. Сегодня трансформаторные баки могут быть изготовлены из ребер жесткости и других материалов, которые минимизируют рабочий шум, поэтому перед принятием решения изучите современные решения.
В D&F Liquidators мы можем предложить вам необходимые электротехнические материалы по ценам, которые розничные продавцы не могут превзойти. Мы также поможем вам найти то, что вам нужно, если у нас его нет на складе. Свяжитесь с нами сегодня, чтобы узнать, какую пользу могут принести вам наши экспертные советы и услуги!
D&F Liquidators
D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру.
Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.
Объяснение гудящего шума трансформатора — статьи
Уровень собственного шума всех трансформаторов зависит от размера и типа сборки сердечник/обмотка. В зависимости от условий эксплуатации трансформатора измерения уровня звука на месте установки могут существенно отличаться от тех, которые были получены на заводе.
Хотя сердечники трансформаторов обычно считаются основным источником звука трансформатора, электромагнитные силы в обмотках, известные как шум нагрузки, также могут оказывать значительное влияние на трансформаторы с низким уровнем шума наряду с другими электрическими и механическими факторами.
Таким образом, звуковые механизмы трансформаторов можно охарактеризовать следующим образом:
1. Звук ядра
Когда полоска железа намагничивается, возникает явление, известное как магнитострикция, заставляющее железо изменять свои физические размеры.
Когда намагничивание снимается, железная полоса возвращается к своему первоначальному состоянию и форме. Это изменение физического размера обычно составляет лишь несколько миллионных долей.
Сердечники трансформаторов состоят из уложенных друг на друга слоев тонких пластин железа, отделенных от соседних слоев тонким непроводящим слоем изоляции. Когда сердечник намагничивается, магнитное поле действует между соседними пластинами, растягивая и сжимая клей и изоляцию между ними.
Трансформатор магнитно возбуждается переменным напряжением и током, так что он растягивается и сжимается дважды в течение полного цикла намагничивания. Фото: Викимедиа.
Трансформатор магнитно возбуждается переменным напряжением и током, так что он растягивается и сжимается дважды в течение полного цикла намагничивания. Это изменение размера не зависит от направления магнитного потока и происходит при удвоенной частоте сети.
Почему трансформаторы с возрастом становятся громче?
Со временем клей для сердечника трансформатора начинает отслаиваться, и ламинированные слои немного отделяются друг от друга.
Вибрация этих слоев представляет собой жужжание, которое вы можете услышать, и как только клей начинает разрушаться, звук становится громче.
Плотность магнитного потока, материал сердечника, геометрия сердечника и форма волны напряжения возбуждения являются факторами, влияющими на величину и частотные составляющие уровней звука сердечника трансформатора. Поскольку кривая магнитострикции является нелинейной, более высокие четные гармоники также появляются в результирующей вибрации сердечника при более высоких уровнях индукции.
Низкочастотный тональный характер шума сердечника трансформатора затрудняет его устранение по сравнению с более высокочастотным шумом от других источников. Это связано с тем, что низкие частоты распространяются дальше с меньшим затуханием.
2. Звук нагрузки
В трансформаторах шум нагрузки в основном создается осевой и радиальной вибрацией обмоток.
Шум нагрузки также может быть вызван вибрациями стенок бака трансформатора и магнитных экранов из-за электромагнитных сил, создаваемых токами нагрузки. Эти электромагнитные силы пропорциональны квадрату токов нагрузки.
Частота шума нагрузки обычно вдвое превышает частоту сети. В некоторых случаях собственная механическая частота систем зажима обмотки может резонировать с электромагнитными силами, тем самым сильно усиливая шум нагрузки.
Наличие гармоник в токе и напряжении нагрузки (например, в выпрямительных трансформаторах) может вызвать вибрации с частотой, вдвое превышающей гармонику, и, таким образом, значительно увеличить общий уровень шума трансформатора.
Гармоники в токе нагрузки и напряжении могут вызывать вибрации с вдвое большей частотой гармоник в трансформаторах. Фото: Викимедиа.
Величина и угол сдвига фаз токов нагрузки также изменяют внутреннее падение напряжения в обмотках трансформатора. Таким образом, условия нагрузки трансформатора могут изменить уровень индукции сердечника и значительно повлиять на уровни шума сердечника.
Содержание гармоник в токе нагрузки оказывает большее влияние на уровень звука, чем можно было бы ожидать от амплитуды гармонических токов, поскольку они взаимодействуют с током нагрузки промышленной частоты. Гармоники тока являются основным источником повышения уровня шума в трансформаторах высокого напряжения постоянного тока и выпрямительных трансформаторах. Нелинейные нагрузки вызывают гармоники в напряжении возбуждения, что приводит к увеличению уровня шума в сердечнике.
3. Звук вентилятора и насоса
Основным источником тепловыделения в силовых трансформаторах являются потери в меди в обмотках и сердечнике (I 2 R потери). Это тепло часто отводится охлаждающими вентиляторами, которые обдувают радиаторы или охладители. Шум, производимый охлаждающими вентиляторами, обычно вносит больший вклад в общий шум трансформаторов меньшей мощности и трансформаторов с низкой индукцией.
Тепло трансформатора часто отводится охлаждающими вентиляторами, которые обдувают радиаторы.
Фото: Викимедиа.
Факторы, влияющие на общий уровень шума вентилятора трансформатора, включают:
- скорость наконечника
- форма лезвия
- количество вентиляторов
- расположение радиаторов
Шум холодильного оборудования обычно преобладает в очень низкочастотном и очень высокочастотном диапазонах звукового спектра, тогда как основной шум преобладает в промежуточном диапазоне частот между 100 Гц и 600 Гц.
4. Механический и структурный звук
Механический резонанс в монтажной конструкции трансформатора, стенках сердечника и бака может иметь значительное влияние на величину вибраций трансформатора и, следовательно, на создаваемый акустический шум. Незначительное магнитное экранирование также может быть значительным источником звука в трансформаторах.
5. Звук, вызванный постоянным намагничиванием
Даже умеренное постоянное намагничивание сердечника трансформатора приведет к значительному увеличению уровня слышимого шума трансформатора.
В дополнение к увеличению уровня мощности нормальных гармоник в колебаниях трансформатора (т. е. четных гармоник частот сети), постоянное намагничивание добавит нечетные гармонические тона к общему уровню звука трансформатора.
Современные ядра имеют высокую плотность остаточного потока. При подаче питания уровни шума активной зоны могут быть на 20 дБ выше, чем значения, полученные при заводских испытаниях. Поэтому рекомендуется, чтобы трансформатор находился под напряжением в течение приблизительно шести часов перед оценкой уровня его шума.
Традиционно источниками полей постоянного тока в трансформаторах были такие цепи, как фидеры постоянного тока транспортных систем. Однако с увеличением использования силового электронного оборудования в системах передачи электроэнергии и в промышленности увеличивается количество возможных источников намагничивания постоянным током. Геомагнитные бури также могут вызвать сильное намагничивание постоянного тока в трансформаторах, подключенных к длинным линиям электропередачи.
6. Акустический резонанс
На распространение звука влияют многие факторы, такие как атмосферное поглощение, промежуточные барьеры и отражающие поверхности. Звуковые волны могут усиливаться за счет отраженных волн и/или излучаемых волн через стены, полы, потолки, механических колебаний воздуховодов, трубопроводов и монтажных оснований. Средние ожидаемые уровни звука сухих трансформаторов см. в NEMA ST-20.
Трансформаторы сухого типа чаще всего применяются внутри зданий. В помещении со стенами с низким коэффициентом звукопоглощения звук от трансформатора будет отражаться между стенами, что приводит к увеличению уровня звука в помещении.
Средний уровень шума трансформаторов согласно ANSI C89.2. Фото: Дженерал Электрик.
Методы снижения чрезмерного шума в трансформаторах
Если трансформаторы должны быть расположены в зонах, чувствительных к шуму, следует принять меры предосторожности, чтобы избежать усиления звука трансформатора:
- Ослабьте анкерные болты между трансформатором и корпусом и дайте устройству опирайтесь только на виброподушки.
