Дрель не работает — причины

Если дрель не работает, то причины этого могут быть разными. Рассмотрим в этой статье основные неисправности электрической дрели и разберем способы их устранения.

В основном, запрос из заголовка статьи люди вводят в поиск, если они нажимают на кнопку пуска дрели, и в этот момент либо совсем ничего не происходит, либо дрель начинает гудеть, но патрон не вращается, либо патрон хоть и крутится, но при этом издается какой-либо скрип или скрежет.

Если у вас так, как описано в предыдущем абзаце, то вариантов может быть два:

  • поломка электрической части
  • поломка механической части

В первом случае дрель не включается, так как где-то по проводке не проходит ток, либо произошло замыкание. Во втором поломка обычно связана с редуктором или подшипниками. Рассмотрим оба случая по отдельности. Но сначала перечислим инструменты, которые могут понадобиться:

  • мультиметр
  • отвертка
  • пассатижи
  • наждачная бумага
  • съемник подшипников
  • кусачки

Проблемы с электрикой

Для диагностики обязательно потребуется мультиметр.

Сетевой провод

Первое, что нужно проверить — это сетевой провод. Прозвоните его мультиметром и убедитесь, что он нормально проводит ток.

Кнопка пуска

Далее проверяем кнопку. Вставьте контакты мультиметра в клеммы кнопки, указанные на рисунке ниже, и нажмите на нее.

Затем по другому и тоже нажмите.

Теперь проверим реверс. Для этого электроды мультиметра вставьте как на рисунке ниже, а затем в такие же отверстия с обратной стороны.

После этого переключите реверс в другое положение и подсоедините мультиметр с разных сторон к контактам, находящимся друг против друга, как показано на рисунках ниже.



Если в результате всех этих подключений хоть в одном случае не было прозвона, то кнопку нужно поменять. Как ее подключить, если вы вдруг отсоединили все контакты и не знаете, куда чего теперь вставлять, можно узнать на этом сайте в этой статье.

Осмотр и замена щеток

Теперь осмотрите коллекторные щетки и сам коллектор. Щетки должны плотно прилегать к коллектору, а на нем самом не должно быть большого количества нагара и (или) графитовой пыли. Нагар при необходимости удаляется нулевой наждачной бумагой, а затвердевшие скопления графитовой пыли соскабливаются каким-либо заостренным инструментом.

Если щетки сидят неплотно или износились, то их нужно поменять. Замена довольно проста — нужно просто вынуть их из пазов. Новые щетки подбираются таким образом, чтобы после установки они не имели даже малейшего люфта, но при этом могли свободно двигаться.

Неисправности обмотки якоря или статора

И последнее, что нужно проверить в электрике — это обмотка. Ее повреждение может быть в виде межвиткового замыкания, замыкания провода на массу либо обрыва провода обмотки.

Для проверки якоря выставьте мультиметр в режим омметра на значения в пределах 20-200 Ом. Теперь поочередно подсоединяйте его электроды к смежным контактам коллектора якоря. То есть к тем контактам, которые находятся рядом. Значения показаний должны быть при каждом подключении примерно одинаковыми. Если есть отклонение, значит имеется межвитковое замыкание. Если мультиметр ничего не показывает, значит произошел обрыв.

Далее проверяем якорь на замыкание с массой. Для удобства поставьте мультиметр в режим звукового сигнала. Для проверки один электрод подсоединяем к любой металлической части якоря, а второй поочередно к каждому контакту коллектора. Наличие звукового сигнала означает, что обмотку замкнуло на массу.

Проверка статора осуществляется в режиме омметра на значении 20-200 Ом. Сначала присоединяем мультиметр к концам одной обмотки, а потом другой, и сравниваем показания. Они должны быть одинаковыми. Если нет, значит имеется замыкание между витками.

При проверке замыкания на массу присоединяем один электрод мультиметра, выставленного в положение звукового сигнала, к массе, а вторым задеваем все концы обмоток. Если появится звуковой сигнал, значит имеется замыкание на массу.

Ремонт обмоток производится путем их перематывания. Правда самостоятельно этого делать не нужно — лучше отдайте специалистам. Второй вариант — это полная замена статора или якоря.

Повреждения механики

Что касается механической части, то здесь случаются поломки редуктора и опорных подшипников.

В случае с редуктором необходимо осмотреть все шестерни, плавно поворачивая их рукой. Посадочные места и зубчики должны быть целы. В противном случае шестеренки нужно поменять.

Проверка подшипников осуществляется путем удерживания одной рукой внутреннего вала и проворачивания второй рукой наружной части подшипника. Целый подшипник должен крутиться свободно, не вибрировать и не люфтить. Если есть вибрации или люфт, то подшипник меняется. Если просто плохо крутится, то можно попробовать добавить в него смазку

Таковы основные причины поломок дрели. Если она у вас не работает, то можете последовательно проверить все узлы согласно приведенной выше инструкции — с большой вероятностью вы найдете таким образом неисправность. Работа эта на самом деле несложная, поэтому можете не переживать, что у вас что-то не получится. А данный текст подошел к концу. До новых встреч!

Читайте также:

Почему не работает дрель — RemontZhilya.ru

Чтобы разобраться в ситуации, почему не работает дрель, необходимо сделать краткий экскурс в устройство ее основных узлов. Хотя на вид габариты дрели меньше, например, электрического редуктора, но все законы электромехпники не чужды этому популярному электроинструменту. Поэтому будем исходить из того, что дрель в своей конструкции имеет элекрическую и механическую составляющие.

Содержание
  • Механическая часть.
  • Электрическая часть.

Механическая часть

К механической части относится корпус, редуктор и патрон. Как узнать, что причина поломки именно в механической части? Очень просто. Если у вас остановилась дрель, отключите ее от электросети и проверните патрон. Если вал, на который насажен патрон вращается легко, значить причину неисправности нужно искать в электрической цепочке. Но все же если патрон вращается туго или вообще непроварачивается проверяем основные узлы механической части.

Корпус дрели может быть изготовлен из прочной пластмассы или из двух частей: корпус редуктора металлический, а остальная часть пласмассовая, где расположен якорь электродвигателя.

В том или ином случае к неисправностям корпуса можно отнести его наружные повреждения (трещины, сколы, вмятины и т. д.). Если такие проблемы имеются лучшим вариантом буде заменить корпус на новый. Хотя некоторые мастера предлагают корпус склеивать, но, к сожалению, это не надолго.

Еще одна проблема, по которой вал дрели может подклинивать или вообще остановиться ‒ это разбитые посадочные места под подшипники редуктора. В этом случае, если корпус цельный пластмассовый, его нужно заменить. Если корпус состоит из двух частей, то нужно будет поменять корпус редуктора. Все это есть в продаже.

Если во время эксплуатации дрели слышны посторонние звуки, такие как скрежет, повышенный шум, щелчки ‒ все это есть признаками того, что у вас неисправен редуктор. Может выйти из строя шестерня, храповик или подшипник. Особенно, это касается дешевых китайских инструментов, где шестерни изготовлены из силумина (сплав алюминия с кремнем), у которых при повышенных нагрузках ломаются шестерни. Устраняется проблема с помощью замены изношенных деталей.


Ну и, наконец, одной из причин почему не работает дрель, является поломка патрона, который является одним из основных узлов инструмента. Важность его заключается в том, что он передает вращательный момент от электродвигателя к рабочему инструменту (сверлу). Крепится патрон к дрели тремя способами: резьбовым, конусным и цанговым. Отсюда можно определится, в случае обнаружения неисправности, если патрон болтается на оси редуктора:

  • Может быть сорвана резьба.
  • Сработалось посадочное место конуса.
  • При цанговом соединении ослаблен винт.

Еще одна неисправность патрона ‒ это плохой зажим сверла. Здесь нужно рассматривать два способа крепления сверла в патроне: самозажимной и патроны SDS.

В самозажимном патроне где сверло фиксируется храповым колесом с кулачками, могут стереться кулачки (подвижные губки) или срабатывается само храповое колесо. В варианте с SDS патроном разбиваются посадочные места. В двух этих случаях патрон рациональней будет заменить на новый.

Электрическая часть

Итак, если у вас вал вращается легко, а при включении инструмента в сеть, он гудит, вибрирует и никак не хочет вращаться, значить проблему необходимо искать в электрической части конструкции инструмента. Обычно поиск происходит в таких направлениях:

  • Износ щеток электродвигателя.
  • Неисправность электродвигателя.
  • Поломки кнопки «пуск».

Износ щеток электродвигателя

Первым признаком того, что щетки пора менять является искрение в месте контакта их с коллектором двигателя, а так же перебои в работе дрели при повышенной нагрузке.

Поменять щетки несложно, но сам процесс требует предельной осторожности.

Очень аккуратно и не спеша нужно следить за тем, чтобы пружинки, фиксирующие щетки, при поднятии их вверх не улетели в неизвестном направлении.

Щетки, как и пружинки, можно приобрести в магазине. Вообще, для большей надежности, если вы решили поменять щетки, меняйте и пружинки, потому что они так же теряют свою упругость.

Неисправность электродвигателя

В электродвигателе в основном выходят из строя обмотки ротора и якоря. Причины могут быть разные: заводской дефект, перегрев инструмента, заклинивание сверла, сверх допустимая нагрузка. Неисправность можно определить визуально или по распространению запаха гари.

Если же так просто не удалось выявить проблему, нужно проверить обмотки с помощью тестера, потому что возможно межвитковое замыкание или обрыв провода. Нужно заметить, что ремонт двигателя нужно производить в специальных мастерских.

Поломки кнопки «пуск»

Если при включении дрели в электросеть двигатель не вращается или вращается, но не набирает обороты при дальнейшем нажатии на пусковую кнопку, то здесь вероятней всего вышла из строя панель кнопки «пуск».

В одной схеме с этой кнопкой расположены детали и реверсивного переключателя. Здесь может быть несколько причин поломки: выход из строя пускового конденсатора, подгорание или загрязнение контактов, механические повреждение как кнопки «пуск», так и реверсивного переключателя.

Хотя первая причина, почему не работает дрель, и с этого нужно было, наверное, начинать ‒ это выход из строя силового кабеля. Но, как говорится, лучше поздно чем никогда. Кабель может быть банально оборван, передавлен, перетерт, поломана вилка и т. д.

как подключить кнопку, заменить щётки, проверить ротор, починить якорь, инструкция с фото и видео

Дрель является самым распространённым электроинструментом в быту и строительстве. Но рано или поздно может аппарату может потребоваться ремонт. Как устранить основные неисправности своими руками, читайте ниже.

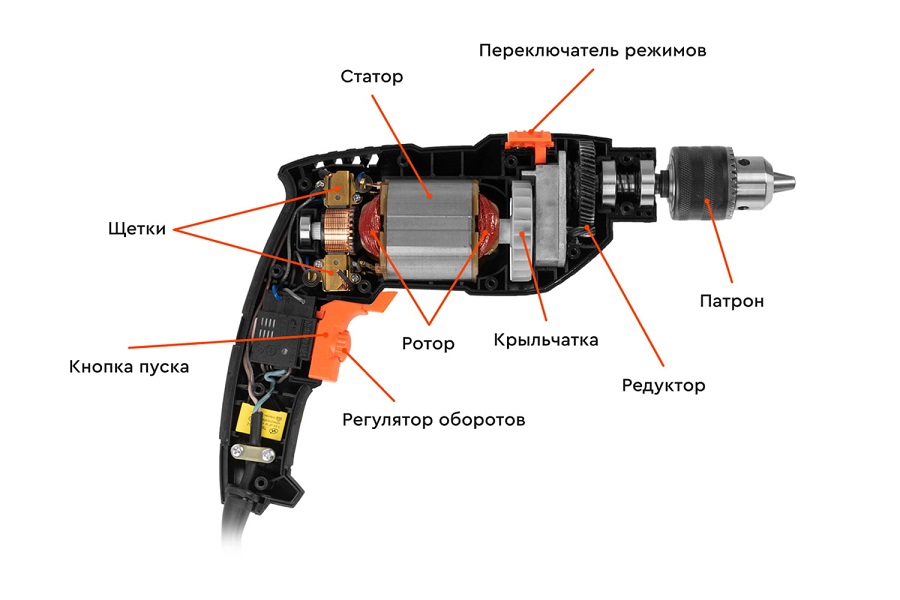

Устройство и неисправности электрической дрели

Дрели могут быть разных размеров и цветов, но внутри всегда одна и та же схема.

Устройство ударной дрели

Основные составляющие ударной дрели:

  1. Патрон.

  2. Металлический корпус редуктора.
  3. Электродвигатель.

  4. Кнопка пуска.

  5. Кнопка переключения между обычным и ударным режимами.

  6. Корпус.

  7. Индукционные кольца.

  8. Конденсатор.

  9. Сетевой кабель.

  10. Щётки.

  11. Кнопка реверса.

  12. Регулятор оборотов.

В простой дрели без ударного механизма нет металлического корпуса редуктора. Подшипники вала и редуктора вставлены в корпус дрели.

Редуктор безударной дрели

Основные неисправности дрели:

Неисправности двигателя:

Все эти неисправности, за исключением неисправностей двигателя, нетрудно устранить самостоятельно. Ремонт двигателя возможен при наличии определённых навыков и знаний. Иногда проще отнести его в мастерскую или купить и установить новый. Установка любого нового узла дешевле ремонта в мастерской, так как профессионалы за одну замену берут оплату, равную стоимости узла.

Видео: устройство дрели

Рекомендации для продления работоспособности новых и отремонтированных дрелей:

  • Дрель не должна работать более 20–25 минут непрерывно после включения в сеть.
  • Недопустим перегрев прибора до температуры обжигания рук.

  • Необходимо чистить патрон от грязи и смазывать.
  • Нельзя использовать сильно тупые свёрла.

Ремонт дрели своими руками

Для того чтобы найти неисправность, дрель нужно разобрать.

Как разобрать инструмент

Некоторые дрели имеют дополнительную ручку и ограничитель глубины сверления.

Дополнительная ручка и ограничитель глубины сверления

Необходимо расслабить крепление струбцины и стащить ручку через патрон.

Крепление струбцины

У других моделей дополнительная ручка вкручивается в корпус дрели.

Дополнительная ручка вкручивается в корпус дрели

Если на рукоятке дрели есть накладка, соединяющая две половины корпуса, то она поддевается плоской отвёрткой и снимается.

Замена щёток

Сигналами для проверки состояния щёток служит искрение в области коллектора, снижение оборотов и нагревание дрели. Если этих проблем нет, то состояние щёток нужно проверять периодически. При износе хотя бы одной из щёток на 40 процентов меняйте обе. Разберите корпус дрели. Щётки извлекаются вместе с щёткодержателями. В некоторых моделях есть заглушки на корпусе, которые выкручиваются.

Заглушки для извлечения щёток

Заглушки для извлечения щёток

Щётка вынимается из щёткодержателя и на её место вставляется новая.

Видео: замена щёток дрели

Кнопка включения, плавный пуск и регулятор оборотов

Регулятор оборотов дрели может быть совмещён с плавным пуском либо выведен в отдельное колёсико на корпусе, либо колёсико установлено на кнопку пуска.

Регулятор оборотов с кнопкой пуска

Устройство и принцип действия кнопки с регулятором оборотов:

  • Когда курок нажимается, скользящие пластины 2 передвигаются, скользя по резисторным полоскам 3, расположенным на электронной плате. Пружины контактной группы 1 отжимаются.

    Устройство кнопки

  • Воздействие на резисторные полоски увеличивает обороты двигателя.
  • Когда курок отпускается, пружина 5 двигает его в обратном направлении. Скользящие пластины воздействуют на резисторные полоски и обороты двигателя уменьшаются.
  • Колёсико для регулировки оборотов фиксирует движение кнопки включения, ограничивая скольжение пластин по резистору.
  • Если у дрели нет регулятора оборотов, то схема аналогичная, но без колёсика.

Регулятор оборотов, так же, как и плавный пуск, выходит из строя из-за неисправности микросхемы. Если он расположен отдельно от кнопки включения, разберите корпус, отсоедините контакты и замените его на новый. Если регулятор установлен на кнопке, разберите корпус и извлеките из него кнопку включения.

  • Поставьте мультиметр в режим прозвона. Присоедините щупы к входным клеммам кнопки включения и нажмите кнопку. При этом должен издаваться звуковой сигнал. Если его нет, кнопку надо заменить.
  • Возьмите отвёртку и обычную булавку.

  • Выкрутите не до конца два винтика, которые прижимают сетевой кабель. Извлеките провода.

  • Вставьте булавку в отверстие с проводом, идущим со статора. И выньте провод вместе с булавкой. Со вторым проводом статора проделайте то же самое.

    Разъёмы кнопки включения

  • Если конденсатор рабочий, его менять необязательно.
  • Новую кнопку подсоедините к проводам в обратном порядке.

Заменить кнопку проще, чем её разобрать и отремонтировать, потому что в ней много мелких деталей. Но если вы решились, то аккуратно разбирайте корпус кнопки, чтобы не потерять выпрыгивающие пружинки.

  • Ножом или плоской отвёрткой аккуратно подденьте защёлки и фиксаторы. Снимите крышку.
  • Контактные площадки стираются и образуется пыль, которая оседает внутри пластмассовой коробки. Диэлектрические поверхности становятся проводниками электрического тока. Из-за этого обороты и плавный пуск не регулируются. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность.

  • Извлеките микросхему из другой половинки корпуса кнопки. Прозвоните все элементы. Повреждённые замените.

Часто внутренняя очистка корпуса кнопки восстанавливает её работу.

Не работает реверс или дрель не крутит вправо

При прямом вращении ротора конец первой обмотки статора подключается к первой щётке. При обратном ко второй. Такое переключение происходит в кнопке реверса. Если дрель перестаёт крутить в ту или другую сторону, значит, цепь не замыкается. Необходимо провести диагностику кнопки и в случае неисправности заменить её или разобрать и почистить контакты.

Реверс прозванивается в несколько заходов:

  1. Установите флажок реверса в правое положение.
  2. Вставьте щупы мультиметра в два отверстия с одной стороны кнопки реверса. Проверьте наличие звукового сигнала прибора. Теперь вставьте щупы в два отверстия с другой стороны. Звуковой сигнал есть с двух сторон, значит, правое положение реверса работает.
  3. Теперь установите реверс в левое положение.
  4. Вставьте щупы в два отверстия, но с разной стороны кнопки. Потом в другие два отверстия. Проверьте звуковой сигнал мультиметра.

  5. Если хотя бы на одном этапе не было прозвона, кнопка неисправна. Можно её разобрать. Если в обоих положениях переключателя контакты замыкаются, то очистьте их и ещё раз прозвоните. Если не помогло, тогда замените кнопку.

  6. Возьмите булавку, вставьте в отверстие и извлеките провод. Выньте все провода аналогичным образом.

  7. К реверсу подведены провода со статора и щёток. Они подключаются по диагонали, поэтому зарисуйте схему, чтобы потом не перепутать. Или приклейте скотчем к каждому проводу метки.

Подключение дрели к кабелю без кнопки

Демонтируйте кнопку включения. В неё входят две жилы сетевого кабеля. Если у дрели был реверс, то от статора и щёток выходят по два провода. Всего получается четыре. Чтобы соединить их с двумя жилами сетевого кабеля проделайте следующее:

  1. Два конца разных обмоток статора соедините друг с другом и подключите к щётке.
  2. Два других соединённых конца статора и провод от второй щётки соедините с сетевыми проводами.

  3. Тщательно изолируйте места соединений.

Малые и высокие обороты вращения

Если дрель не работает на малых оборотах, проверьте плавный пуск и регулятор оборотов. Если работает только на малых оборотах и греется, дополнительно проверьте щётки электродвигателя и износ коллектора.

Дрель не включается

В беспроводной дрели зарядите аккумулятор. Если не помогло или дрель проводная, снимите верхнюю крышку корпуса и проверьте мультиметром следующие элементы:

  1. Шнур электропитания.

  2. Пусковой конденсатор.

  3. Кнопку пуска.

  4. Контакты.

  5. Если все провода и контакты целы, нажмите кнопку пуска и проверьте работу двигателя.

Дрель трещит, но не крутится

Разберите корпус и включите двигатель. Если он работает, значит, стёрлись зубья большой шестерёнки редуктора. Если двигатель не работает, проверьте щётки, обмотки статора и ротора.

Ремонт ротора

Прежде чем взять прибор для диагностики, осмотрите коллектор и обмотку.

Якорь дрели

На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора.

    Диагностика якоря

    Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

  • Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной поочереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Чтобы заменить якорь, нужно разобрать дрель, вынуть его из статора и отсоединить от редуктора.

Видео: замена ротора дрели

Не сильно выработанный коллектор исправляется проточкой. Но если пластины стёрлись до пластмассовой основы или частично выгорели, то восстановление производится пайкой или гальваническим наращиванием.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются. Вам понадобится нарезать медные пластины по размерам и впаять их с большим количеством припоя. Лишнее сточить напильником и отшлифовать.

Припаянная заготовка

При гальваническом наращивании восстановленная медь очень твёрдая.

Гальваническое наращивание коллектора

Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины. Восстановленный коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном.

Перемотка якоря
  • Запишите или зарисуйте направление обмотки.
  • Ножовкой по металлу или кусачками удалите лобовые части обмотки.
  • Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

  • Надфилем удалите остатки пропитки. Посчитайте проводники в пазу и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

  • После намотки сварите выводы секций с пластинами коллектора. Проверьте обмотку тестером.

  • Пропитайте обмотку эпоксидной смолой.

Ремонт статора

Проверка работоспособности статора мультиметром:

  • Поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление.
  • Теперь необходимо проверить отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Повреждённую обмотку статора можно перемотать самостоятельно. Это намного легче перемотки якоря. Для качественной намотки катушек вам понадобится эмальпровод и электрокартон.

  1. Извлеките обмотку и старую изоляцию из корпуса. Внимательно рассмотрите пазы. При горении катушек прожигается изоляция и происходит замыкание на корпус. На нём остаются наплавления, которые обязательно нужно убрать надфилем или алмазным бором. Наплавления будут мешать новой обмотке. Она может порваться.

  2. Обмотка пропитана лаком. Чтобы разъединить провода и посчитать их, надо выпалить изоляцию. Разогрейте обмотку промышленным феном или любой горелкой.

  3. Обожгите огнём спички или зажигалки любой проводок, чтобы эмаль полностью выпалилась. Возьмите микрометр и замерьте толщину. Запишите диаметр провода и количество витков.
  4. Возьмите любую проволоку и сделайте из неё петлю так, чтобы она разместилась в пазах статора. Под диаметр этой петли подберите какой-нибудь цилиндр для намотки витков. Например, баллончик от аэрозоля. Если его диаметра не хватит, то обмотайте баллончик бумагой.

  5. Намотайте обе обмотки из эмальпровода. Скрепите лобовые части стеклолентой или толстой нитью. Нить не должна рваться и плавиться. На свободные концы наденьте термоусадочный кембрик.

  6. Из электрокартона сделайте гильзы и вставьте в пазы. Разместите в них обмотки.

    Размещение обмотки в пазах

  7. Проверьте сопротивление в обмотках тестером. Если всё нормально, продолжайте.

  8. Чтобы во время работы провода не вибрировали и не тёрлись друг об друга, их необходимо пропитать любым лаком на масляной основе. Разогретый в духовке стартер поставьте вертикально и шприцем выдавливайте лак на обмотку. Когда лак начнёт вытекать снизу, переверните статор и пропитывайте с другой стороны.

  9. Когда лак высохнет, приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

    Схема соединения обмоторк статора

Замена подшипников якоря

У якоря два подшипника разного размера. Тот, что больше, находится со стороны крыльчатки. Подшипники снимаются специальным съёмником. Но если его нет, то нужно подвесить якорь на металлических пластинах так, чтобы подшипник был над пластинами, а якорь снизу. Постучите деревяшкой по валу, чтобы выбить его из подшипника.

Для опрессовки на валу нового подшипника используется длинная торцевая головка на ¼ дюйма.

Торцевая головка на ¼ дюйма

  1. Возьмите головку и уприте её во внутреннюю обойму подшипника.

  2. Постучите по ней молотком.

  3. Оденьте металлический корпус редуктора на подшипник.

  4. Слегка постучите по нему молотком, чтобы он сел на место.

Если аккумулятор дрели не заряжается

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Нерабочий элемент замените.

Проведите диагностику зарядного устройства:

  • Зарядное устройство состоит из понижающего трансформатора и платы. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой. Поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

    Плата зарядного устройства

  • Мультиметром замерьте сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку.

  • Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером. Если он целый, значит, сетевой провод перебит.

  • Проверьте обмотки. В случае пробоя замените трансформатор.

  • Проверьте все элементы платы и повреждённые замените.

Слетает опорная тарелка

Дрель можно использовать для шлифовки различных материалов с помощью специальных насадок. Для этого приобретается опорная тарелка.

Опорная тарелка

Она может быть пластиковая или резиновая. Наждачная бумага на ней крепится двумя способами: на липучку или прижимной шайбой. У тарелок есть свои недостатки:

  1. Резиновые тарелки непрочные. Они отрываются или слетают со шпильки, которая вставляется в дрель.

    Быстро рвущаясяопорная тарелка

  2. Крепление шлифовального диска на липучке ненадёжное. Липучка состоит из двух слоёв: ворсистого в виде петель и примыкающего в виде крючков. Петли очень быстро деформируются и перестают прилипать.

Поэтому лучше приобретать пластиковую опорную тарелку с прижимной шайбой. Либо с подвижным хвостовиком. Эти тарелки самые надёжные и удобны в эксплуатации.

Тарелка с подвижным хвостовиком

Но если у вас оказалась резиновая тарелка, то её можно переделать.

  1. Снимите тарелку со шпинделя.

  2. Подберите подходящий по диаметру для патрона дрели болт с плоской шляпкой.
  3. Найдите большую шайбу, чтобы плотно держала резиновую тарелку.

    Переделка опорной тарелки

  4. Наденьте на болт опорную тарелку шлифовальной стороной к шляпке. Сверху шайбу, и закрутите гайкой. Чтобы гайка не раскручивалась, закрепите её стопорной гайкой.

    Стопорная гайка

  5. Если проделать отверстие в шлифовальном диске, то и его можно зажать шайбой. Тогда он не будет слетать с липучки.

Замена ударного механизма

Элементы редуктора ударной дрели:

  1. Большая шестерёнка редуктора.

    Ударный механизм

  2. Зубчики на корпусе редуктора и на шестерне.

  3. Шпиндель электродвигателя.

  4. Подшипник.

При запуске дрели вращается двигатель и шпиндель. От шпинделя передаётся вращение большой шестерёнке редуктора. Когда включается удар, то вал углубляется в корпус редуктора, а зубчики соединяются и входят в зацепление. Вал вращается, и храповики отскакивают друг от друга. Образуется возвратно-поступательное движение. Когда включается работа дрели без удара, то сам переключатель играет роль ограничителя. Он не даёт валу опуститься в корпус редуктора настолько глубоко, чтобы эти зубчики касались друг друга. Существуют разновидности переключателей:

  1. В корпусе редуктора на самом переключателе стоит подшипник. При включении безударного режима вал упирается в этот подшипник.

  2. В некоторых дрелях нет подшипника, но на валу переключателя есть выемка. Когда вал попадает в неё при повороте переключателя, он проваливается и включается удар.

  3. В третьих моделях стоит планка переключателя с отверстием. Принцип действия такой же. При частом переключении режимов на планке образуется выработка, и удар перестаёт отключаться, так как вал в углублённом положении.

При износе ударного механизма узел подлежит замене.

  • Снимите стопорное кольцо с вала.
  • Шестерня снимается с вала съёмником или выбивается деревяшкой.

  • Вал упирается в шарик на переключателе. Не потеряйте его.

  • Зубчатую муфту извлеките из корпуса редуктора.

  • Протрите тряпочкой корпус редуктора и вал от старой смазки. Корпус дрели необходимо очистить от пыли и стружки стёртого ударного механизма.
  • Поставьте новые детали и смажьте их подшипниковой смазкой.

    Новый ударный механизм

Ремонт патрона дрели

Патроны, которые устанавливают на современные дрели, делятся на следующие типы:

  1. Быстрозажимной. Бывает одномуфтовый и двухмуфтовый, металлический и пластиковый. Замена оснастки происходит без помощи ключа. Имеет недостаток — не самая надёжная фиксация.

    Быстрозажимной патрон

  2. Ключевой. Один из самых распространённых типов. Для закрепления оснастки вам потребуется ключ, которым крепко затягивается патрон в трёх отверстиях. Обычно используется в ударных дрелях, где шанс проворачивания сверла при работе значительно выше, чем у безударной дрели.

    Разные патроны

  3. Конус Морзе. Этот патрон универсален и очень надёжен. Оснастка сидит в нём, как влитая, и не проворачивается. На конус Морзе можно установить любой другой тип патрона с помощью переходника. Такой патрон не устанавливают на бытовые дрели.

    Конус Морзе

Если вам понадобилось заменить патрон дрели, разожмите кулачки и проверьте наличие винта, которым патрон крепится к валу. Если он присутствует, его нужно выкрутить. Трудно откручиваемый винт обрабатывают аэрозолем WD-40 или тормозной жидкостью. Отверните сам патрон от вала. В случае с конусом Морзе патрон сбивается с вала киянкой или деревянной палкой. Насаживается аналогично.

Не любой патрон встанет на любую дрель. Патроны различаются размером и диаметром оснастки, которую они могут держать. Если внешний диаметр нового патрона будет больше, вы не сможете надеть на дрель дополнительную ручку. Проверьте соответствие резьбы патрона и резьбы шпинделя дрели. Для дрелей разного функционала патроны различны. Например, существуют патроны, которые подходят только для безударных дрелей или не могут работать при обратном вращении. А есть универсальные патроны, которые подходят ко всем типам дрели. Быстрозажимные и ключевые патроны с одинаковой резьбой взаимозаменяемы. Независимо от их размера. Если вам не нужно через патрон одевать дополнительную ручку, то такой вариант замены возможен.

От забивания строительного мусора в патрон оснастка плохо зажимается кулачками. Поэтому его необходимо разобрать и очистить. А повреждённые детали заменить. Особую сложность представляет разбор ключевого патрона.

Устройство патрона

Обойма посажена с натягом на втулку, поэтому будем использовать молоток и тиски.

  1. Спрячьте кулачки.

  2. Установите патрон на тиски так, чтобы втулка с кулачками смотрела вверх.
  3. Положите сверху металлическую пластину и ударьте молотком резким ударом. Втулка со всем содержимым уйдёт вниз.
  4. Снимите обойму и шайбу, состоящую из двух половинок. Извлеките кулачки. Пронумеруйте их и посадочные места на втулке, чтобы при сборке они сели в свои гнёзда.
  5. Проверьте целостность всех деталей. Повреждённые замените.

  6. Щёткой очистите детали от мусора. Промойте керосином или соляркой. Смажьте смазкой ШРУС. Она лучше Литола тем, что не пропускает влагу и предназначена для сильно трущихся механизмов.

  7. Поставьте обратно все детали. Наденьте обойму. Вставьте патрон в тиски, но теперь кулачками вниз. Кулачки должны быть спрятаны внутрь. Положите на основание втулки металлическую пластину и забейте её в обойму.

Дрель можно отремонтировать самостоятельно, изучив её устройство и принципы работы отдельных узлов.

как разобрать и выявить причину. Практические советы и рекомендации

Конструкция дрели

Для того, чтобы произвести ремонт дрели, нужно хорошо знать ее конструктивные особенности. Стоит отметить, что конструкция дрели является достаточно простой. При этом, различные модели имеют примерно одинаковую компоновку, отличаясь только некоторыми отдельными деталями и качеством изготовления.

Принцип работы этих устройств тоже довольно универсальный, благодаря чему можно быстро обнаружить неполадку и устранить ее, не выходя из дома.

В любой электрической дрели имеется корпус, где находиться механическая и электронная часть устройства  и патрон, размещенный на основном валу дрели. В патрон крепиться сверло, которое и является рабочим инструментом.

Основные детали электронной части:

  • двухфазный электродвигатель, состоящий из ротора и статора;
  • пусковая кнопка, являющаяся выключателем;
  • контактные щетки, расположенные на щеткодержателе;
  • реверсное устройство;

  • регулятор оборотов вращения двигателя;
  • конденсатор пуска;
  • шнур или кабель, за счет которого обеспечивается питание.

Механическая составляющая устройства состоит из системы подшипников и редуктора. За счет редуктора обеспечивается передача вращения электромотора на вал с уменьшенной скоростью. Если мы имеем дело с ударной дрелью или перфоратором, то здесь редуктор обеспечивает как вращательное, так и ударное движение сверла. Для этого в конструкцию редуктора кроме шестеренок входят таран, поршни и боек.

Алгоритм поиска и устранения поломок электрической части

Ремонт дрели выполняется по принципу «от простого к сложному». Не следует сразу разбирать инструмент до винтика, и оценивать состояние всех узлов одновременно.

  • Дрель не включается. Начинаем со шнура питания (как минимум, перед этим следует проверить напряжение в розетке и удлинителе). Разобрав корпус, находим контакты кабеля, и «прозваниваем» их с помощью мультиметра.

Важно! Не проверяйте питающий провод при поданном напряжении! При обрыве токоведущих жил можно получить удар током, или организовать короткое замыкание.

Подключаемся к разъему сетевой вилки и противоположной клемме шнура. Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции. Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным.

  • Шнур исправен – проверяем выключатель. Подключаем мультиметр к выводам, и нажимаем клавишу. Через контакты проходит большой ток, возникает искрение (особенно при попадании пыли в корпус). Контакты могут банально окислиться. Аккуратно разбираем корпус выключателя, и зачищаем контактные группы мелкой наждачной бумагой.

При поломке металлических частей, лучше приобрести новый блок.

  • Если в цепи между выключателем и электродвигателем присутствует дополнительная контактная группа (например, переключатель реверса или регулятор скорости), диагностируем и этот узел.
  • Далее проверяем соединительные провода от выключателя к щеткам двигателя. Если они в порядке – проводим диагностику щеточного узла.

Пружины должны уверенно прижимать щетки к ламелям якоря, сами угольные элементы проверяем на степень износа. При необходимости меняем: запасные части есть в комплекте поставки, или покупаются в специализированных магазинах. Контактные ламели якоря могут быть окислены или засорены. Их можно аккуратно почистить мелкой наждачной бумагой.

  • Более сложная поломка – выход из строя обмоток якоря или статора. С помощью мультиметра проверяется короткое замыкание между корпусом узла и контактами обмоток. Затем производится замер сопротивления. Значение должно быть одинаковым на каждой обмотке, разброс показаний не более 5%. Неисправные обмотки необходимо перемотать.

  • Это можно сделать самостоятельно, или в ремонтной мастерской (в любом случае, получится дешевле, чем покупка нового двигателя).

Основные неполадки

Несмотря на качественную сборку и надежные комплектующие, любая дрель может сломаться. Наиболее распространенными являются такие неполадки:

  • поломки электродвигателя, в частности выход из строя якоря либо статора;
  • износ или сгорание щеток;
  • неполадки с опорными подшипниками;
  • неисправность кнопки, регулирующей обороты;

  • окисление или сгорание контактов пусковой кнопки;
  • другие неполадки, в частности поломка зажимного патрона.

Как правило, ремонт дрели своими руками не предусматривает починку сломавшейся детали. Без наличия специального оборудования это бывает невозможно. Зачастую необходимо лишь обнаружить неполадку и заменить сломавшуюся деталь на новую.

Неисправности в электрической части

Чаще всего неисправность заключается в том, что по каким-то причинам не включается мотор. В частности, если патрон легко можно провернуть, а мотор не работает, то мы имеем дело с неполадками в электрической части. Также об этом говорят проблемы с регулировкой скорости или реверсом вращения.

Если сбои в работе устройства временные, то это тоже косвенно говорит о проблемах с электрической составляющей. Чаще всего в этой части выходят из строя контактные щетки. Например, если они износились на 40%, то это уже приводит к неполадкам в работе. При более выраженном износе дрель вообще не включается.

Для определения неисправности в электрической части нужно определить тестером целостность шнура, а после этого проверить пусковую кнопку и пусковой конденсатор. Далее осматривают контактные кнопки и целостность обмотки электромотора.

Шнур подключения

Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.

Внимание! Дергать за шнур, когда дрель включена в сеть, категорически запрещается, во избежание короткого замыкания — придется перематывать обмотку электродвигателя.

После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Кнопка включения

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто — вскрыть и удалить пыль при помощи кисточки.

Важно! Никогда не пытайтесь смазывать скользящие поверхности кнопки — пыль смешивается со смазкой, и происходит выработка, в результате весь блок подлежит замене.


Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар — зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.

Щетки ротора

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита — при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять — это сделать несложно, только надо иметь в запасе новый комплект.

Когда вы заметили сильное искрение в районе щеток, а меняли их недавно, то происходить такое может из-за неполадок в роторе или его коллекторе.

Проверяем ротор

Для тщательной проверки аккуратно извлекают ротор из статора. Контакты могут быть обуглены или иметь окалину — надо прочистить их наждачкой строго по ходу вращения. Причиной появления окалины может быть длительная работа на предельных оборотах. Как проверить ротор на исправность? Прозвоните мультиметром соседние ламели — их сопротивление должно быть идентичным.

Не забудьте проверить обмотку — было ли замыкание с корпусом магнитопровода. В случае обнаружения пробоя, неисправную обмотку перематывают самостоятельно или относят в центр обслуживания.

Статор дрели

Визуальный осмотр необходимо делать периодически: при перегреве, когда изделие работало с максимальными нагрузками, мог расплавиться защитный лак и произойти межвитковое замыкание. Обмотка в этом случае перегорит, и электродвигатель к дальнейшей эксплуатации непригоден. Проверка делается аналогично, как и в случае с ротором — проверяем при помощи мультиметра обмотки. При обнаружении пробоя обмотка статора подлежит перемотке.

Ведущие производители ударных дрелей особое внимание уделяют защите проводов обмотки, потому что их изделия работают в особом режиме.

Неполадки механической части

Основным признаком неполадок в этой части считается затруднение работы вала, например, если патрон не прокручивается, но вы слышите работу двигателя. В этом случае (чаще всего) мы имеем дело с выходом из строя подшипников или редуктора.

Опорные подшипники ломаются наиболее часто. Заподозрить выход из строя редуктора можно в том случае, если патрон легко проворачивается при работающем моторе, но на главный вал вращение не идет.

Кроме того, среди механических неисправностей встречается временная остановка работы дрели, чрезмерный шум при работе устройства, гудение или недостаточная скорость вращения вала.

При работе с перфоратором может наблюдаться сбой в системе ударного устройства.

Неисправность механического переключателя реверса зависит от его конструкции. Очень часто выпадает или ломается палец, передвигающий дополнительную шестерню.

Часть неполадок может касаться патрона дрели. Это может проявляться в сложности снятия и фиксации сверла. В некоторых случаях патрон может прокручиваться относительно вала дрели.

Для устранения вышеописанных неисправностей необходима частичная или полная разборка дрели.

Необходимые инструменты и материалы

Чтобы провести ремонт дрели своими руками, понадобится воспользоваться такими инструментами:

  • отвертки, чтобы разобрать инструмент;
  • мультиметр, для определения неисправностей в электрической части;
  • наждачная бумага, чтобы выполнить зачистку окислившихся контактов.

В зависимости от причин поломки, потребуются также некоторые материалы. К таковым относятся:

  • шестеренки;
  • щетки;
  • подшипники;
  • кнопка.

Кроме того, если инструмент давно не разбирался, то желательно при разборке заодно поменять смазку в редукторе. Это снизит нагрузку на электродвигатель, а также позволит продлить срок службы инструмента. В смазке также нуждаются и подшипники, поэтому независимо от причин неисправности инструмента, после их устранения обязательно нужно уделить время диагностике.

Как подбирать запчасти для замены

В ходе разборки и обслуживания дрели вы можете столкнуться с тем фактом, что некоторые детали износились и требуют замены. Это обычна практика, тем не менее не следует пытаться поставить на замену сторонние комплектующие или, того хуже, искать сложные пути обхода. Типичная и грубая ошибка — когда вместо сломавшейся штатной кнопки снаружи рукоятки крепят обычный тумблер. Такой «тюнинг» небезопасен и его следует избегать.


Внутреннее устройство дрели: 1 — сетевой кабель; 2 — помехоподавляющий конденсатор; 3 — пусковая кнопка; 4 — статор электродвигателя; 5 — подшипник двигателя; 6 — щёткодержатели со щётками; 7 — коллектор ротора; 8 — корпус дрели; 9 — крыльчатка, охлаждающая электродвигатель; 10 — кнопка переключения между обычным и ударным режимами; 11 — корпус редуктора; 12 — редуктор; 13 — подшипники патрона; 14 — возвратная пружина; 15 — патрон, удерживающий сверло

Тем более что на сегодняшний день рынок запасных частей для электроинструмента доступен и обширен. Если вы покупали инструмент в крупном сетевом магазине, то, скорее всего, там же вы найдёте всё необходимое для ремонта: от кнопок и щёток до роторов двигателя и деталей редуктора.

Всё что нужно — определить производителя дрели и точное название модели, эта информация в обязательном порядке присутствует на шильдике. Проблема в том, что разные модификации одной и той же модели могут иметь как совместимые комплектующие, так и абсолютно не подходящие. Ориентируйтесь на внешний вид, не ленитесь уточнить основные размеры и габариты детали для замены.

С составными приводного механизма всё несколько проще благодаря высокой степени унификации: подшипники имеют маркировку на защитных кольцах сепараторов, на шестернях штампуются номенклатурные коды. Практика показывает, что ко всем популярным моделям инструмента, в том числе и к представителям зарубежной серии профтула, можно подобрать запчасти. В разряде исключений только дрели старше 30 лет, но даже для них вполне реально найти донора.

Ремонт дрели своими руками

Для того чтобы найти неисправность, дрель нужно разобрать.

Как разобрать дрель

Разборка корпуса электродрели занимает несколько минут. Процедура заключается в отвинчивании 4–6 (в зависимости от модели и марки) саморезов. После этого корпус разъединяется на две половины, между которыми установлен двигатель и остальные механизмы прибора. Если требуется дальнейшая разборка, последовательно выкручиваются все доступные шурупы и освобождаются крепления сетевого шнура, кнопки «Пуск», переключателя реверса. Двигатель и редуктор отсоединяются от корпуса в последнюю очередь.

Правильная разборка начинается со снятия крышки корпуса и заканчивается извлечением редуктора

При разборке важно запомнить не только последовательность работы, но и точное расположение проводов, соединяющих детали между собой.

Замена щёток в дрели

Замена графитовых щёток в коллекторе электродвигателя бывает плановой или аварийной. Предпочтительнее, конечно, первый вариант. Эксплуатация чрезмерно истёртых щёток приводит к быстрому износу коллектора на роторе. Вслед за этим может сгореть мотор. Выработка щёток более чем на 40% является сигналом к плановой замене. При достижении порога пригодности щётки начинают искрить, причём искрение происходит настолько интенсивно, что разогревается корпус. Доводить дрель до такого состояния нельзя.

Заменить щётки даже в старых моделях электродрелей довольно просто: доступ к ним появляется сразу после снятия защитного кожуха

На разных моделях предусмотрены различные способы замены щёток. Но в большинстве современных инструментов на корпусе оставляют окошко, через которое щётки меняются без разборки защитного кожуха.

Не работает кнопка включения

При помощи кнопки «Пуск» происходит управление работой дрели. Нажатием курка запускается электрический двигатель и регулируется скорость его вращения. Как уже отмечалось выше, внутреннее устройство пусковой кнопки представляет собой симисторную (или тиристорную) схему, напечатанную на микроплёнке.

Кнопка состоит из нескольких мелких деталей: 1-пусковые контакты, 2-регулятор оборотов двигателя, 3-электронная схема, 4-колесо управления скоростью вращения, 5 — возвратная пружина кнопки

Разбирать и ремонтировать её в домашних условиях невозможно. Поэтому при повреждении она полностью заменяется. Схема подключения кнопки обычно изображена на корпусе в виде пиктограммы.

Если в схеме дрели не используется конденсатор, к кнопке подключаются только два провода от розетки и два провода внутренней цепи. В противном случае к ней подходят отдельные провода от конденсатора.

В зависимости от вида электрической схемы к кнопке может подходить от четырёх до шести проводов

Не работает плавный пуск

Система плавного пуска электродвигателя является важной составляющей в схеме инструмента. Все современные дрели оснащены этой функцией. Благодаря ей увеличивается ресурс двигателя, износ трущихся частей в моторе значительно сокращается, а работа с дрелью становится комфортнее. Основным элементом плавного пуска является симистор. Если он перегорает, функция перестаёт работать. Лучшим вариантом устранения проблемы считается замена кнопки целиком. Но если такой возможности нет, можно заменить симистор. Для этого нужно разобрать кнопку, выпаять сгоревшую деталь из платы и установить новую.

Если новую кнопку найти не удаётся, можно снять с неё плату, управляющую функцией плавного пуска, и заменить в ней сгоревший симистор

Перед обратной сборкой кнопки внутреннее пространство тщательно продувается и очищается.

Не работает переключатель реверса дрели

Начинающие пользователи часто путают регулятор оборотов и реверс дрели. Тем не менее это два разных устройства. И хотя они расположены рядом, всё же заключены в отдельные корпуса. Принцип действия реверса (изменения направления движения ротора) довольно прост. Если поменять фазу и ноль на щётках электромотора, изменится направление вращения.

Механизм управления реверсом часто расположен в верхней части корпуса кнопки

Следует обратить внимание, что у реверса бывает 3 положения (а не только 2). В одном ротор вращается по часовой стрелке. В другом — против часовой. И третье положение — нейтральное, в котором двигатель вращаться не будет вообще.

Если реверс не работает, необходимо извлечь его из дрели и разобрать пластиковый корпус. Фактически устройство состоит из простого переключателя контактов, поэтому ломаться там нечему. Могут быть лишь механические повреждения в виде отломанного рычага переключения или подгоревшие медные контакты. В последнем случае клеммы зачищаются и прибор продолжает функционировать. Повреждения пластмассы исправить сложнее. Проще купить новую деталь и произвести замену. Схема подключения реверса изображена, как правило, на его корпусе. Но лучше в процессе ремонта запомнить (или зарисовать, сфотографировать) исходное расположение проводов.

Ремонт патрона дрели

Патроны, которые устанавливают на современные дрели, делятся на следующие типы:

  1. Быстрозажимной. Бывает одномуфтовый и двухмуфтовый, металлический и пластиковый. Замена оснастки происходит без помощи ключа. Имеет недостаток — не самая надёжная фиксация.

    Быстрозажимной патрон

  2. Ключевой. Один из самых распространённых типов. Для закрепления оснастки вам потребуется ключ, которым крепко затягивается патрон в трёх отверстиях. Обычно используется в ударных дрелях, где шанс проворачивания сверла при работе значительно выше, чем у безударной дрели.

    Разные патроны

  3. Конус Морзе. Этот патрон универсален и очень надёжен. Оснастка сидит в нём, как влитая, и не проворачивается. На конус Морзе можно установить любой другой тип патрона с помощью переходника. Такой патрон не устанавливают на бытовые дрели.

    Конус Морзе

Если вам понадобилось заменить патрон дрели, разожмите кулачки и проверьте наличие винта, которым патрон крепится к валу. Если он присутствует, его нужно выкрутить. Трудно откручиваемый винт обрабатывают аэрозолем WD-40 или тормозной жидкостью. Отверните сам патрон от вала. В случае с конусом Морзе патрон сбивается с вала киянкой или деревянной палкой. Насаживается аналогично.

Не любой патрон встанет на любую дрель. Патроны различаются размером и диаметром оснастки, которую они могут держать. Если внешний диаметр нового патрона будет больше, вы не сможете надеть на дрель дополнительную ручку. Проверьте соответствие резьбы патрона и резьбы шпинделя дрели. Для дрелей разного функционала патроны различны. Например, существуют патроны, которые подходят только для безударных дрелей или не могут работать при обратном вращении. А есть универсальные патроны, которые подходят ко всем типам дрели. Быстрозажимные и ключевые патроны с одинаковой резьбой взаимозаменяемы. Независимо от их размера. Если вам не нужно через патрон одевать дополнительную ручку, то такой вариант замены возможен.

От забивания строительного мусора в патрон оснастка плохо зажимается кулачками. Поэтому его необходимо разобрать и очистить. А повреждённые детали заменить. Особую сложность представляет разбор ключевого патрона.

Устройство патрона

Обойма посажена с натягом на втулку, поэтому будем использовать молоток и тиски.

  1. Спрячьте кулачки.

  2. Установите патрон на тиски так, чтобы втулка с кулачками смотрела вверх.
  3. Положите сверху металлическую пластину и ударьте молотком резким ударом. Втулка со всем содержимым уйдёт вниз.
  4. Снимите обойму и шайбу, состоящую из двух половинок. Извлеките кулачки. Пронумеруйте их и посадочные места на втулке, чтобы при сборке они сели в свои гнёзда.
  5. Проверьте целостность всех деталей. Повреждённые замените.

  6. Щёткой очистите детали от мусора. Промойте керосином или соляркой. Смажьте смазкой ШРУС. Она лучше Литола тем, что не пропускает влагу и предназначена для сильно трущихся механизмов.

  7. Поставьте обратно все детали. Наденьте обойму. Вставьте патрон в тиски, но теперь кулачками вниз. Кулачки должны быть спрятаны внутрь. Положите на основание втулки металлическую пластину и забейте её в обойму.

Дрель можно отремонтировать самостоятельно, изучив её устройство и принципы работы отдельных узлов.

Замена ударного механизма

Элементы редуктора ударной дрели:

  1. Большая шестерёнка редуктора.

    Ударный механизм

  2. Зубчики на корпусе редуктора и на шестерне.

  3. Шпиндель электродвигателя.

  4. Подшипник.

При запуске дрели вращается двигатель и шпиндель. От шпинделя передаётся вращение большой шестерёнке редуктора. Когда включается удар, то вал углубляется в корпус редуктора, а зубчики соединяются и входят в зацепление. Вал вращается, и храповики отскакивают друг от друга. Образуется возвратно-поступательное движение. Когда включается работа дрели без удара, то сам переключатель играет роль ограничителя. Он не даёт валу опуститься в корпус редуктора настолько глубоко, чтобы эти зубчики касались друг друга. Существуют разновидности переключателей:

  1. В корпусе редуктора на самом переключателе стоит подшипник. При включении безударного режима вал упирается в этот подшипник.

  2. В некоторых дрелях нет подшипника, но на валу переключателя есть выемка. Когда вал попадает в неё при повороте переключателя, он проваливается и включается удар.

  3. В третьих моделях стоит планка переключателя с отверстием. Принцип действия такой же. При частом переключении режимов на планке образуется выработка, и удар перестаёт отключаться, так как вал в углублённом положении.

При износе ударного механизма узел подлежит замене.

  • Снимите стопорное кольцо с вала.
  • Шестерня снимается с вала съёмником или выбивается деревяшкой.

  • Вал упирается в шарик на переключателе. Не потеряйте его.

  • Зубчатую муфту извлеките из корпуса редуктора.

  • Протрите тряпочкой корпус редуктора и вал от старой смазки. Корпус дрели необходимо очистить от пыли и стружки стёртого ударного механизма.
  • Поставьте новые детали и смажьте их подшипниковой смазкой.

    Новый ударный механизм

Слетает опорная тарелка

Дрель можно использовать для шлифовки различных материалов с помощью специальных насадок. Для этого приобретается опорная тарелка.

Опорная тарелка

Она может быть пластиковая или резиновая. Наждачная бумага на ней крепится двумя способами: на липучку или прижимной шайбой. У тарелок есть свои недостатки:

  1. Резиновые тарелки непрочные. Они отрываются или слетают со шпильки, которая вставляется в дрель.

    Быстро рвущаясяопорная тарелка

  2. Крепление шлифовального диска на липучке ненадёжное. Липучка состоит из двух слоёв: ворсистого в виде петель и примыкающего в виде крючков. Петли очень быстро деформируются и перестают прилипать.

Поэтому лучше приобретать пластиковую опорную тарелку с прижимной шайбой. Либо с подвижным хвостовиком. Эти тарелки самые надёжные и удобны в эксплуатации.

Тарелка с подвижным хвостовиком

Но если у вас оказалась резиновая тарелка, то её можно переделать.

  1. Снимите тарелку со шпинделя.

  2. Подберите подходящий по диаметру для патрона дрели болт с плоской шляпкой.
  3. Найдите большую шайбу, чтобы плотно держала резиновую тарелку.

    Переделка опорной тарелки

  4. Наденьте на болт опорную тарелку шлифовальной стороной к шляпке. Сверху шайбу, и закрутите гайкой. Чтобы гайка не раскручивалась, закрепите её стопорной гайкой.

    Стопорная гайка

  5. Если проделать отверстие в шлифовальном диске, то и его можно зажать шайбой. Тогда он не будет слетать с липучки.

Подключение дрели к кабелю без кнопки

Демонтируйте кнопку включения. В неё входят две жилы сетевого кабеля. Если у дрели был реверс, то от статора и щёток выходят по два провода. Всего получается четыре. Чтобы соединить их с двумя жилами сетевого кабеля проделайте следующее:

  1. Два конца разных обмоток статора соедините друг с другом и подключите к щётке.
  2. Два других соединённых конца статора и провод от второй щётки соедините с сетевыми проводами.

  3. Тщательно изолируйте места соединений.

Если аккумулятор дрели не заряжается

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Нерабочий элемент замените.

Проведите диагностику зарядного устройства:

  • Зарядное устройство состоит из понижающего трансформатора и платы. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой. Поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

    Плата зарядного устройства

  • Мультиметром замерьте сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку.

  • Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером. Если он целый, значит, сетевой провод перебит.

  • Проверьте обмотки. В случае пробоя замените трансформатор.

  • Проверьте все элементы платы и повреждённые замените.

Ремонт статора

Проверка работоспособности статора мультиметром:

  • Поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление.
  • Теперь необходимо проверить отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Повреждённую обмотку статора можно перемотать самостоятельно. Это намного легче перемотки якоря. Для качественной намотки катушек вам понадобится эмальпровод и электрокартон.

  1. Извлеките обмотку и старую изоляцию из корпуса. Внимательно рассмотрите пазы. При горении катушек прожигается изоляция и происходит замыкание на корпус. На нём остаются наплавления, которые обязательно нужно убрать надфилем или алмазным бором. Наплавления будут мешать новой обмотке. Она может порваться.

  2. Обмотка пропитана лаком. Чтобы разъединить провода и посчитать их, надо выпалить изоляцию. Разогрейте обмотку промышленным феном или любой горелкой.

  3. Обожгите огнём спички или зажигалки любой проводок, чтобы эмаль полностью выпалилась. Возьмите микрометр и замерьте толщину. Запишите диаметр провода и количество витков.
  4. Возьмите любую проволоку и сделайте из неё петлю так, чтобы она разместилась в пазах статора. Под диаметр этой петли подберите какой-нибудь цилиндр для намотки витков. Например, баллончик от аэрозоля. Если его диаметра не хватит, то обмотайте баллончик бумагой.

  5. Намотайте обе обмотки из эмальпровода. Скрепите лобовые части стеклолентой или толстой нитью. Нить не должна рваться и плавиться. На свободные концы наденьте термоусадочный кембрик.

  6. Из электрокартона сделайте гильзы и вставьте в пазы. Разместите в них обмотки.

    Размещение обмотки в пазах

  7. Проверьте сопротивление в обмотках тестером. Если всё нормально, продолжайте.

  8. Чтобы во время работы провода не вибрировали и не тёрлись друг об друга, их необходимо пропитать любым лаком на масляной основе. Разогретый в духовке стартер поставьте вертикально и шприцем выдавливайте лак на обмотку. Когда лак начнёт вытекать снизу, переверните статор и пропитывайте с другой стороны.

  9. Когда лак высохнет, приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

    Схема соединения обмоторк статора

Замена подшипников якоря

У якоря два подшипника разного размера. Тот, что больше, находится со стороны крыльчатки. Подшипники снимаются специальным съёмником. Но если его нет, то нужно подвесить якорь на металлических пластинах так, чтобы подшипник был над пластинами, а якорь снизу. Постучите деревяшкой по валу, чтобы выбить его из подшипника.

Для опрессовки на валу нового подшипника используется длинная торцевая головка на ¼ дюйма.

Торцевая головка на ¼ дюйма

  1. Возьмите головку и уприте её во внутреннюю обойму подшипника.

  2. Постучите по ней молотком.

  3. Оденьте металлический корпус редуктора на подшипник.

  4. Слегка постучите по нему молотком, чтобы он сел на место.

Ремонт ротора

Прежде чем взять прибор для диагностики, осмотрите коллектор и обмотку.

Якорь дрели

На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора.

    Диагностика якоря

    Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

  • Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной поочереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Чтобы заменить якорь, нужно разобрать дрель, вынуть его из статора и отсоединить от редуктора.

Дрель трещит, но патрон не вращается

Если инструмент оснащён функцией удара, характерный треск издают при трении зубчатые поверхности храповика. Причиной тому может быть как поломка самого храповика, так и заклинивание патрона, вернее, вала, на котором он закреплён. Для устранения неполадки необходимо разобрать корпус дрели, чтобы получить доступ к редуктору. Внимательный осмотр поможет уточнить причину проблемы и принять правильное решение. Часто такие симптомы сопровождают заклинивший подшипник.

Дрель, которая эксплуатировалась в условиях повышенной влажности и запылённости, необходимо время от времени вскрывать и очищать от пыли двигатель и подшипники. Кроме того, после удаления пыли и стружек подшипник необходимо смазывать. Но в меру — избыток смазки способствует налипанию мелкого мусора и приводит в итоге к повреждениям.

Для профилактики редуктор нужно разобрать и смазать

Замена ударного механизма дрели

При возникновении проблем с ударным механизмом дрели оптимальным решением является замена изношенной шестерни «трещотки». Храповой механизм непосредственно связан с редуктором, поэтому для того чтобы получить к нему доступ, придётся произвести полную разборку дрели. Другого способа восстановления храповика пока не изобрели. После замены шестерни следует тщательно очистить картер редуктора от старой смазки, так как в ней остались металлические стружки от предыдущего храповика. Новую смазку добавляют уже после сборки, её марка должна соответствовать техническим характеристикам редуктора.

Дрель не работает на малых оборотах (дрель не набирает обороты и греется)

Оборотистость двигателя зависит от устройства, которое рассмотрено выше, — регулятора оборотов электромотора. Если в процессе эксплуатации произошёл сбой работы регулятора, ничто не сможет заставить работать двигатель быстрее или медленнее. Замена регулятора — единственно правильный выход из неприятной ситуации.

Бывают случаи, когда нарушение оборотов происходит по вине редуктора. К примеру, сильно засорённая планетарная передача может значительно уменьшить скорость вращения, особенно если на ось «намоталось» большое количество засохшего в масле мусора. Сломанные зубья большой шестерни и грязь на червячной передаче также отрицательно влияют на скорость вращения ротора. При этом двигатель будет работать в режиме перегрузки, а это чревато перегревами и — в итоге — межвитковыми замыканиями. Поэтому напрашивается простой вывод. Редуктор, как и все остальные узлы механизма, подлежит профилактическому обслуживанию и очистке. Обычно рекомендуется производить профилактику не реже одного раза в два года, а при интенсивной эксплуатации — каждый год.

Дрель не включается

В беспроводной дрели зарядите аккумулятор. Если не помогло или дрель проводная, снимите верхнюю крышку корпуса и проверьте мультиметром следующие элементы:

  1. Шнур электропитания.

  2. Пусковой конденсатор.

  3. Кнопку пуска.

  4. Контакты.

  5. Если все провода и контакты целы, нажмите кнопку пуска и проверьте работу двигателя.

Источники

  • https://refite.ru/remont-dreli-svoimi-rukami.html
  • https://instrumentiks.ru/sovety/remont-dreli-svoimi-rukami
  • https://tehnika.expert/dlya-remonta/drel/otremontirovat-svoimi-rukami.html
  • https://InstrumentyVDom.ru/elektro/remont-dreli
  • https://www.rmnt.ru/story/instrument/remont-elektricheskoy-dreli-svoimi-rukami.1223439/
  • https://postroika.biz/15714-remont-dreli-svoimi-rukami.html
  • https://legkovmeste.ru/poleznye-sovety/remont-dreli-svoimi-rukami.html

Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Одним из главных инструментов, применяющихся в строительстве и ремонте, является электрическая дрель. Что это такое, знают даже дети, но мало кто из владельцев этого инструмента умеет его ремонтировать. Поломки случаются со всеми инструментами, и если ломается дрель, то ее ремонт можно произвести самостоятельно своими руками. Пошаговое описание не только ремонта, но и диагностики дрели описано в материале.

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.


Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

  1. Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
  2. Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
  3. Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
  4. Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

  • Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
  • Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
  • Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
  • Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
  • Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
  • Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
  • Сетевой провод — связующее звено между электрической розеткой и инструментом

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.


Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.


Что понадобится для диагностики поломок электрической дрели

С чего необходимо начинать поиск неисправности электродрели? Конечно же с первых признаков, по которым становится понятно, где скрывается поломка, и какая часть нуждается в ремонте. Легко выявить механические неисправности дрели, а вот с электрической частью все намного сложнее. Здесь понадобится соответствующие инструменты, по которым можно делать выводы о неисправности тех или иных узлов, деталей и механизмов инструмента. Для выявления поломок в электрической части электродрели, понадобится подготовить следующие инструменты:

  • Вольтметр или мультиметр. Предпочтение следует отдать второму варианту, так как он является более эффективным и многофункциональным
  • Прибор для измерения межвиткового короткого замыкания в якоре

Для диагностики механической части понадобится выполнить следующие манипуляции:

  1. Посмотреть, какую конкретно функцию не выполняет дрель
  2. Осмотреть целостность редуктора, предварительно разобрав корпус инструмента
  3. Произвести осмотр исправности подшипников, так как часто эти устройства выходят из строя при отсутствии смазочного вещества
  4. Выявить исправность переключателя режимов. Если устройство заклинит или выйдет из строя, то инструмент будет работать только в одном режиме


В дрели, как и любом другом виде электроинструмента, из строя выходят разные детали и механизмы. Сломаться вся дрель полностью не может, но в любом случае, даже когда неисправен переключатель режимов, то оператор не сможет воспользоваться инструментом во всю его производительность. Именно поэтому необходимо научиться выполнять ремонт дрели своими руками. Сделать это совсем не трудно, даже если у вас нет никакого опыта. Поэтому не стоит при первой неисправности покупать новый инструмент, так как неисправность порой легко устранить даже без необходимости замены деталей. Какие виды поломок возникают, как их устранить и что надо для этого сделать, подробно рассказано в публикации.

Где искать поломку в электрической части самые распространенные неисправности и их устранение

Электрические неисправности являются самыми сложными не только к выявлению, но и устранению. Это связано с тем, что увидеть принцип протекания электрического тока невозможно, но можно понять, как работает дрель. На основании принципа работы электрической части, можно делать соответствующие выводы о возможных неисправностях. Принцип работы электрической части дрели следующий:

  • При подключении вилки в розетку, происходит подача напряжения на электродвигатель
  • Наличие кнопки в конструкции исключает автоматический запуск при подключении вилки в розетку
  • Чтобы инструмент начал работать, необходимо нажать на пусковую кнопку
  • При этом замыкается контакт, и ток подается на обмотку статора и ротора. К статору провода подключаются напрямую, а к ротору через щетки и коллекторный узел
  • Если описывать принцип работы коллекторного двигателя переменного тока, то он заключается в том, что статорная обмотка выступает в роли постоянного электромагнита, за счет которой происходит отталкивание якоря. Просто так якорь вращаться не будет, поэтому на его обмотку также необходимо подать ток со смещением

Ротор начинает вращаться с определенной скоростью. Эта скорость зависит от величины напряжения. Для снижения скорости используются регуляторы, работающие по принципу увеличения сопротивления. Чем больше сопротивление, тем меньше величина напряжения, и соответственно ниже скорость вращения. Зная принцип работы электрической части дрели, рассмотрим основные виды поломок и их устранение.


Дрель не включается что делать

При подключении в сеть наблюдается отсутствие признаков жизни инструмента. С таким явлением приходилось сталкиваться не раз мастерам с опытом, но что делать, если такое явление случается впервые? Разобрать, провести диагностику и отремонтировать дрель. Поиск неисправности, когда не включается дрель, начинается с выявления наличия напряжения в сети. Банально, но факт — часто причиной неработоспособности инструмента является отсутствие напряжения в сети. Причинами этого может быть плановый ремонт на трансформаторной подстанции, срабатывание автоматических выключателей или повреждение кабеля питания розетки. Возьмите мультиметр, и измерьте напряжение в сети.


Если розетка исправна, то следующий подозреваемый на неисправность — это сетевой кабель. Да, он тоже не вечный, и может повредится в процессе эксплуатации инструмента. Не пытайтесь найти поломку визуально, так как это впустую потраченное время. Возьмите тестер, и включив режим прозвонки, проверьте целостность обоих жил. Для этого необходимо разобрать корпус, и поочередно касаться одним щупом к контакту на вилке, а вторым к проводу, подключенному к кнопке. Исправными являются жилы, когда прибор «пищит».

Как выполняется простой ремонт кнопки дрели с регулятором оборотов

Если предварительная проверка показала, что сетевой провод исправен, то продолжать поиски неисправности необходимо по цепи протекания тока. Следующим элементом в очереди на поиск неисправности является кнопка. На советских дрелях такие кнопки представляют собой простой механизм, посредством которого происходим замыкание контактов. На современных инструментах в конструкции курка ставится круглый регулятор в виде шайбы с резисторами, при помощи которых регулируется скорость вращения патрона.

Если кнопка дрели не имеет регулятора, то выявить и устранить неисправности достаточно просто. Для этого следует разобрать ее, осмотреть целостность контактов и зачистить мелкозернистой бумажной наждачкой.


Если к кнопке подключен дополнительный переключатель реверса, то его также необходимо проверить путем прозвонки. Если установлено, что поломка связана с неисправностью кнопки, то ее проще заменить, чем искать неисправность и пытаться ее устранить.

Кнопка дрели зачем нужен конденсатор и как проверить его исправность

Если разобрать кнопку, то можно обнаружить, что дополнительно к этой детали подключен конденсатор (блок желтого или черного цвета). Может ли этот блок стать причиной неисправности или неработоспособности электроинструмента? Нет, конденсатор используется для сглаживания помех, возникающих в сети.  Он служит в качестве фильтрующего элемента. Если его отсоединить, то дрель и другие виды электроинструментов будут работать в прежнем режиме. Однако эксплуатировать инструмент без конденсатора не рекомендуется, так как его отсутствие (или неисправность) приводит к тому, что из строя выходят полупроводниковые элементы.


Это интересно! Проверить исправность конденсатора дрели можно двумя способами — мультиметром и визуально. Если конденсатор на кнопке дрели надулся, то его следует заменить на аналогичный по параметрам емкости.

Бытует мнение о том, что конденсатор предназначен для создания фазосдвигающего эффекта. Это ошибочное мнение, так как на работу инструмента этот элемент никак не влияет, а только исключает попадание радиопомех обратно в сеть.

Как подключается кнопка дрели

Как показывает опыт, неисправность дрели в 60% случаев связана с неисправностью кнопки выключения. Часто попытка замены этого элемента приводит к тому, что все провода запутываются, и возникает вопрос — что куда подсоединять, чтобы подключить все правильно. Именно в этом и стоит разобраться, чтобы подключаемые наугад провода не привели к возникновению короткого замыкания.

Сразу надо отметить, что кнопки на дрелях могут иметь разную конструкцию, однако различают три типа их устройств:

  • Обычные без регулятора — при нажатии на курок запускается электромотор на полную мощность. Обычно такие кнопки использовались на старых советских дрелях
  • Кнопка с регулятором оборотов — на курке имеется шайба, перемещение которой способствует увеличению или снижению сопротивления. Чем больше сопротивление, тем меньше скорость вращения патрона
  • Кнопки с регулятором оборотов и реверсом — дополнительно устройство оснащается пластиной с рычагом переключения направления вращения патрона. Реверс реализуется за счет смены полярности подачи напряжения на обмотку ротора и статора

Одной из самых трудных схем подключения является последний вариант. Однако, если разобраться, то в подключении всех видов кнопок ничего трудного нет. В этом помогут разобраться ниже приведенные схемы подключения кнопок разных дрелей — Бош, Интерскол и другие.


Данная схема также встречается в другом исполнении, как показано на фото ниже.


Отличие между этими схемами в подключении проводов от реверса к ротору и статору. Оба варианта являются правильными, и будут работать. Все зависит от модели инструмента. Соблюдая последовательность подключения кнопок дрели, не составит труда восстановить работоспособность инструмента. Ниже приведена схема в виде иллюстрации подключения кнопки дрели к коллекторному двигателю переменного тока.


Стоит отметить, что кнопка дрели выходит из строя не только по причине перегорания контактов, но еще посредством износа разжимной пружины. При большой выработке происходит поломка пружины, что в итоге приводит к заклиниванию устройства.


Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

  • Качество
  • Исправность коллектора
  • Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.


Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить. Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Если неисправен электромотор когда его стоит менять

Электромотор коллекторного типа на дрели и любом другом инструменте — это сердце оборудования, которое стоит 60% от всей суммы устройства. Если неисправность связана с электромотором, то есть два пути восстановления неисправности дрели — заменить двигатель целиком или же произвести диагностику, выявить неисправность и устранить ее. Сразу надо отметить, что диагностику можно сделать самостоятельно, а вот устранить неисправности своими руками не получится. Здесь понадобится отдать неисправный узел в специализированную мастерскую, однако практика показывает, что проще купить новый ротор или статор, чем ремонтировать их.

Это интересно! В ремонт также рационально сдавать двигатель, когда невозможно найти для него запчасти.


Рассмотрим принцип проверки исправности статора и ротора электродвигателя дрели своими руками:

  1. Мультиметром в режиме измерения сопротивления меряется величина между обмотками якоря и металлической сердцевиной. Наличие сопротивления говорит о нарушении целостности изоляции
  2. Маркером обозначаем пластину, от которой начинается проверка. Щупами инструмента прикасаться поочередно к пластинам, и записывать величину сопротивления. При этом величина между пластинами должна быть примерно одинаковая. Отличие сопротивления более 10% недопустимо, и говорит о наличии обрыва
  3. Проверка межвиткового замыкания. Специальным прибором можно измерить присутствие межвиткового замыкания. Покупать специально такой прибор не имеет смысла, так как если отсутствует пробой изоляции на корпус или замыкание между пластинами, то с высокой долей вероятности можно предположить, что якорь исправен
  4. После этого следует проверить исправность ротора. Аналогично проверяется отсутствие сопротивление между обмоткой и сердечником
  5. Проверить сопротивление между обмотками. Отсутствие сопротивления говорит о полном повреждении обмотки, а при его большом значении можно предположить наличие пробоя. Ниже в видео описании подробно рассказано, как проводится пошаговая проверка исправности коллекторного электродвигателя

Неисправности статора встречаются реже, чем ротора, но в любом случае, если дрель в последнее время работала в режиме повышенной нагрузки, то в ней из строя выходит двигатель. Если установлено, что неисправен мотор на дрели, то его проще заменить, чем ремонтировать, а порой и лучше купить новую дрель. Ниже на видео подробно описано, как найти и устранить электрические неисправности дрели.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

  1. Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
  2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
  3. Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма

  4. Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Учимся продлевать жизнь электроинструмента с момента покупки

Чтобы покупаемый электроинструмент служил долго и не подвел в самый неподходящий момент, необходимо с самого первого дня покупки обеспечить должный уход за ним. Этот уход включает в себя выполнение следующих действий:

  • Хранить инструмент исключительно в сухом и теплом помещении. Воздействие влаги и низких температур приведет к образованию конденсата и выхода из строя электрических деталей инструмента
  • Не работать инструментом длительное время при сильных нагрузках, так как это приведет к перегреву обмоток, и выходу из строя электромотора
  • Наличие ударного режима вовсе не означает, что дрелью можно сверлить отверстия в бетоне и железобетоне ежедневно. Ударная функция сверления является вспомогательной, и предназначена она для нечастого применения. Для таких целей необходимо использовать перфоратор
  • При сильном искрении щеток необходимо заменить их, не дожидаясь пока инструмент вовсе перестанет включаться

Учитывайте еще при покупке, что дрели бывают бытового и профессионального назначения. Если выбирается дешевый бытовой вариант, то надо понимать, что такой инструмент предназначен только для нечастого домашнего применения. Любой ремонт в доме с применением бытовой дрели станет причиной выхода из строя инструмента. Если дрель нужна для того, чтобы сделать ремонт в доме, то выбирать необходимо исключительно профессиональные варианты.

Выполнить ремонт дрели своими руками совсем не сложно. Главное подойти к этому вопросу соответствующе — поиск и устранение неполадок начинать от малого к большому. После правильно выполненного ремонта электроинструмента, он прослужит еще очень долго.

Публикации по теме

Ремонт дрель-шуруповерта Макита в мастерской SERVIS MAKITA

Дрель-шуруповерт Makita – надежное устройство, способное функционировать длительное время в интенсивном режиме, однако и у этого инструмента иногда случаются поломки. При любой неисправности наш сервис-центр проведет качественный ремонт аккумуляторной дрели-шуруповерта Макита. Поломки дрели-шуруповерта Makita могут быть в механической или электрической части.

Основные неисправности дрели-шуруповёрта

  1. Если устройство не включается, в первую очередь необходимо проверить, исправна ли аккумуляторная батарея. Для этого берется мультиметр и измеряется напряжение на клеммах (оно не должно быть менее заявленных параметров). При отсутствии напряжения можно говорить о том, что из строя вышел зарядный блок. Проблема также может заключаться в неисправности кнопки выключателя. Чтобы это выяснить, необходимо разобрать аппарат и осмотреть, нет ли потемневших контактов. При наличии таковых нужно их зачистить.
  2. Если выключатель отремонтирован, но число оборотов не регулируется, то проблема касается схемы регулировки. При такой поломке полностью заменяют выключатель.
  3. Если в инструменте отсутствует реверсный ход, то необходимо заменить переключатель реверса либо отремонтировать его. Ремонт заключается в проверке и чистке контактов.
  4. Если инструмент начинает работать с перебоями и при этом искрит, то проблема может заключаться в сильной изношенности щеток двигателя. При износе 40 и более процентов щетки необходимо заменить.
  5. Инструмент может не включаться из-за поломки статора, якоря либо из-за повреждения обмотки. Причинами этого могут быть обрыв провода, пробой витка или короткое замыкание. Подобная неисправность чаще всего происходит в результате того, что устройство подверглось очень высоким нагрузкам.
  6. Если при вращающемся двигателе устройства вал с патроном остается неподвижным либо при вращении электродвигателя ощущается вибрация, пахнет гарью, инструмент сильно шумит, то, скорее всего, неисправен редуктор. Чтобы устранить неполадку, нужно разобрать корпус устройства и оценить состояние шестеренок и шлицов крепления. При их сильном износе либо разрушении детали нужно заменить. Сильный скрежет при работе инструмента часто связан с сильным износом либо разрушением подшипников.
  7. При работе устройства большие нагрузки испытывает патрон дрели-шуруповерта, что приводит к выходу его из строя. Эта деталь не подлежит ремонту – патрон требует замены.
  8. Дрель-шуруповерт Макита имеет немало полезных опций. Одной из них является возможность контролировать глубину завинчивания крепежных деталей, что важно при осуществлении ремонтных и отделочных работ. Глубина ввинчивания крепежа контролируется такой деталью, как трещетка, поэтому ее поломка может негативно сказаться на качестве выполнения работ. Трещетку заменяют полностью, так как она не подлежит ремонту.

Стоимость ремонта дрели-шуруповерта

Мы осуществляем гарантийный, а также постгарантийный ремонт дрель шуруповерта Makita, стоимость которого зависит от категории сложности. Категорию определяют, учитывая характер поломки, мощность устройства и цену запасных частей. Кстати, при установке мы используем только фирменные запчасти. Специалисты нашей мастерской отремонтируют различный сетевой и аккумуляторный инструмент, в том числе, проведут ремонт шуруповерта Макита.

По всем интересующим Вас вопросам по ремонту инструмента звоните по телефону: +7(495)530-70-07 доб:120

Как починить дрель своими руками?

Ваша ручная дрель перестала включаться? Обреченно замерла в отверстии? На кабеле появились заметные повреждения изоляции? Значит, у любимого инструмента возникли неполадки, которые нужно срочно устранять.

От выхода из строя или простых поломок не застрахован ни один сложный технический инструмент. И если исправление серьезных аварий лучше доверить профессионалам, то несложные причины неисправностей вполне можно устранить своими силами. Мы опишем типичные поломки, возникающие при эксплуатации дрели, а также дадим советы по их устранению.

Причины поломки дрели

Принято считать, что основные причины выхода из строя дрели – это неправильная эксплуатация и некачественные комплектующие. Сюда же относят неверное следование указаниям руководства пользователя, несвоевременное проведение чистки, смазки и замены расходных материалов.

Дрель перестала работать. Почему?

Если дрель перестала работать, возможно, с ней произошло следующее:

  • не работает кнопка включения,
  • не включается реверс или он находится в нейтральном положении,
  • износился питающий кабель,
  • повреждена статорная обмотка,
  • изношены графитовые щитки,
  • патрон начинает «бить».

Как починить кнопку включения дрели?

Если вы не боитесь самостоятельно разобрать дрель или гарантия все равно истекла и бояться нечего, то смело приступайте к разборке.

Качественные дрели снабжены массой мелких пружинок и заклепок, которые могут выскользнуть или сломаться. Поэтому будьте предельно осторожны при ее разборке.

Снимите корпус и включите в розетку шнур питания. Проверьте напряжение на выходных клеммах – его, скорее всего, не будет. А вот на входных оно останется (то есть удлинитель исправен и напряжение в сети есть). Значит, неисправна схема регулятора оборотов или проблема с контактами.

Аккуратно разберите кнопку и осмотрите клеммы. Многие кнопки имеют плавную регулировку скорости вращения. Один провод там присоединяется к одной клемме. С одновременным нажатием на кнопку делается прозвон всех клемм. Если лампочка активности загорается, значит, кнопка исправна, если нет – ее нужно заменить.

Если клеммы почернели, их необходимо почистить при помощи спирта. Затем соберите кнопку и вновь проверьте «контакт». Если он так и не появился, следует заменить механизм включения. При покупке нового механизма важно проверить, чтобы он был рассчитан на мощность вашего инструмента и подходил по размерам.

В некоторых моделях дрелей реверс расположен отдельно от кнопки включения. Проблема может быть в соответствующих проводах или клеммах. Чистят их по такому же принципу, что и контакты «главной» кнопки.

Признаки выхода из строя кабеля

Осмотрите вилку и шнур питания дрели. Питающий кабель имеет два традиционно уязвимых места: у основания вилки и в месте крепления к рукоятке дрели. В этих местах он переламывается чаще всего. При этом внешние повреждения могут быть не заметны. Питающие жилы оказываются переломанными, а провод держится исключительно на изоляции.

В этом случае питающие жилы будут выпирать наружу, «пробив» изоляцию, либо, если повреждение внешне не заметно, его можно нащупать руками.

Искрение и запах – главные визуальные признаки того, что кабель не в порядке.

Проверка и замена проводов

Включите мультиметр в режиме замера сопротивления или режиме прозвона и проверьте целостность проводов. У поврежденного провода будет обнаружено сопротивление 0L (сопротивление равное бесконечности).

Его лучше всего удалить и заменить на новый, соответствующий характеристикам завода-изготовителя. Снимите внешнюю изоляцию с кабеля на 10 см, затем зачистите провода на 2 см. Вставьте новый провод на место старого, изолируйте провода, затяните или защелкните клеммы. После этого соберите дрель и наслаждайтесь ее работой.

Искрит статор дрели – что делать?

Искрение статора и неприятный запах – первые признаки неисправности электродвигателя. Он может выйти из строя по нескольким причинам. Самой распространенной является чрезмерная перегрузка аппарата, возникшая из-за отсутствия необходимых перерывов в работе. В этом случае двигатель не успевает остыть.

Если визуально неисправность не обнаруживается, следует воспользоваться мультиметром. Проверьте ламели на коллекторе, сопротивление должно быть примерно одинаковым у каждого из них.

В дешевых дрелях используют некачественные провода обмотки. Если обмотка сгорела, перемотать ее своими силами вряд ли получится.

Повреждены графитовые щитки в дрели

Износ щеток двигателя – неприятное, но довольно частое явление. Если щетки стерлись до конца, коллектор начинает подгорать и появляются легкие искры.

Многие современные модели дрелей оснащены контактором. При помощи специальной пружины он выскакивает после износа щетки. Если это произошло, то после разборки корпуса вы сразу увидите причину поломки.

Конструкция щеток в разных моделях дрелей может отличаться. Некоторые удобно вставляются в щеткодержатель (в том числе и снаружи, без разборки корпуса), другие – идут только в сборе с ним. При самостоятельной замене щеток изучите их расположение, способ извлечения и всегда пользуйтесь оригинальными расходниками. Меняйте сразу обе щетки.

Биение патрона дрели

Если ваша дрель не ударная, то внезапные конвульсивные импульсы должны насторожить. Скорее всего, это связано с износом подшипников скольжения в плате (игольчатых подшипников или бронзовых втулок).

Замена подшипника производится после разборки дрели. Изношенную втулку высверливают метчиком и устанавливают на ее место новую.

Как видите, своевременная диагностика и обнаружение неполадок – это уже половина победы над неисправностью. А несложный ремонт дрели вполне можно осуществить своими руками, не привлекая специалистов.

ДОМАШНЯЯ КЛИНИКА; Установка переносной электродрели

Переносная электродрель — самый полезный и универсальный из всех электроинструментов. С его помощью вы можете просверливать отверстия, ввинчивать шурупы, шлифовать дерево, полировать металл и смешивать краску — конечно, при условии, что сверло находится в хорошем рабочем состоянии. Однако что вы делаете, если ваша дрель не работает должным образом? Некоторые считают, что это не стоит исправлять; они бросают инструмент в мусорное ведро и покупают новый. Бывают случаи, когда ремонт может стоить столько же, сколько новая дрель, но часто для восстановления инструмента может быть достаточно небольшого обслуживания и нескольких недорогих деталей.

Некоторые виды ремонта, такие как замена шестерен, подшипников или деталей двигателя, следует доверить профессионалам. Но замена шнура, переключателя или щеток — не сложная задача, но есть основы, которые вы должны понять, прежде чем пытаться их выполнить.

Прежде чем приступить к работе, не забудьте отключить инструмент от сети. Работайте в чистом, хорошо освещенном месте. Прежде чем приступить к работе, найдите время, чтобы собрать необходимые инструменты. В большинстве случаев вам не понадобится больше, чем плоскогубцы и несколько отверток.Для некоторых сверл могут потребоваться отвертки с шестигранной головкой или Torx.

У большинства людей нет проблем с разборкой электроинструмента, но им трудно собрать его обратно. Один из способов избежать этой головной боли — делать заметки и наброски инструмента перед тем, как снимать его части. Это также помогает маркировать мелкие детали и провода малярной лентой. Вынимая каждую деталь, кладите ее в лоток, чтобы не потерять.

Наконец, обязательно используйте запасные части, предназначенные для вашей дрели. Вы можете купить их в местном сервисном центре (см. Желтые страницы в разделе «Инструменты», «Электрооборудование», «Ремонт») или обратитесь к производителю.

Распространенные неисправности электродрели — потеря мощности и прерывистая работа или вообще отказ от работы.

Когда дрель работает с перебоями, проблема может быть связана с плохим шнуром или изношенными щетками (иногда переключатель может быть неисправен, но обычно переключатель выходит из строя в положении «включено» или «выключено»). Лучший способ проверить шнур питания — использовать тестер целостности или омметр. Если у вас нет этих инструментов, вы сможете изолировать дефект шнура, немного поэкспериментировав.

При подключенном к розетке шнуре питания переведите пусковой переключатель в положение «включено». Возьмитесь за шнур на расстоянии нескольких дюймов от вилки и согните его вперед и назад. Если дрель включается и выключается, значит, в штекере неплотно соединение. У большинства инструментов есть формованная заглушка, поэтому вам придется отрезать ее и вставлять новую. Если тест на изгиб не дал результата, попробуйте еще раз; только на этот раз согните шнур возле корпуса дрели. Если сверло режет и отключается, значит, рядом с выключателем неисправен шнур. Чтобы произвести ремонт, вам придется залезть внутрь корпуса дрели.

Есть два типа жилья. Первый и самый распространенный — это корпус-раскладушка. Он состоит из двух одинаковых половинок, соединенных боковыми винтами. Другая конструкция корпуса называется «многоярусным» корпусом. Он состоит из четырех отдельных частей: корпуса редуктора, корпуса двигателя, корпуса переключателя и ручки. Они скреплены длинными винтами, проходящими через каждую часть.

Открыв корпус, вы можете проверить шнур на наличие обрывов или ослабленных соединений. Если провод шнура оторвался от переключателя, просто снять полдюйма изоляции, чтобы открыть больше провода и выполнить новое соединение.

Будьте осторожны при подсоединении проводов к переключателю. Простые переключатели имеют четырехпроводную схему подключения: два провода с надписью «нагрузка» идут от переключателя к двигателю и два провода с меткой «линия», идущие от шнура питания к переключателю. Большинство переключателей имеют отверстия, которые называются «вставными» разъемами. Проволока вставляется в отверстие и удерживается металлической пружиной. Чтобы выполнить «врезное» соединение, вставьте в отверстие небольшой чистовой гвоздь или жесткую канцелярскую скрепку и переместите пружину назад. Вставьте проволоку и отпустите пружину.

Прерывистая работа или потери мощности также могут быть вызваны изношенными щетками. Электрические щетки — это графические блоки, передающие мощность на двигатель инструмента. По мере износа блоков (от контакта с вращающимся коммутатором двигателя) возникает зазор и мощность уменьшается. Обычно вы можете увидеть свидетельство этого зазора, заглянув в вентиляционные отверстия во время работы дрели. Большие синие искры, мигающие вокруг коллектора двигателя, указывают на износ щеток. Их следует заменить новыми, чтобы поддерживать надлежащий контакт.

Для большинства дрелей вам придется открывать корпус, чтобы добраться до щеток. Затем вы можете снять держатели щеток — их можно удерживать винтом или проволочной пружиной — и вытащить изношенную щетку и заменить ее. Будьте осторожны, чтобы не потерять пружину, которая также находится в держателе. В каждом сверле две щетки; всегда заменяйте обе щетки.

Если дрель вообще не работает, возможно, проблема в неисправном шнуре или переключателе. Трудно изолировать неисправный компонент, если вы не можете провести проверку целостности с помощью омметра.Если шнур выглядит хорошо и не использовался неправильно, то вероятным подозреваемым является выключатель. Иногда можно обойти коммутатор, подключив линейные провода непосредственно к проводам нагрузки. Если вы попробуете это сделать, обязательно оберните соединения изолентой и замените корпус перед подключением инструмента. Если дрель работает, когда вы включаете ее в розетку, значит, переключатель неисправен и его следует заменить.

Почему моя дрель останавливается и начинает работать, когда мне хочется?

Почему моя дрель останавливается и начинает работать, когда мне хочется? — Обмен стеками товаров для дома
Сеть обмена стеком

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 35к раз

У меня есть дрель для макита, которая все еще работает, но иногда перестает работать, а затем снова начинает работать.Есть идеи что это может быть?

mbeckish

1311 серебряный знак88 бронзовых знаков

Создан 06 июл.

Сэм Сэм

111 золотой знак11 серебряный знак11 бронзовый знак

2

Если это дрель со шнуром, это обычный признак того, что шнур выходит из строя и пора его заменить.Это также может быть выключатель питания (см. Ниже).

Если это аккумуляторная дрель, обратите внимание на выключатель питания. Грязные контакты вызовут периодическую потерю мощности. Возможно, вам просто придется распылить очиститель контактов на узел переключателя и обработать его несколько десятков раз, повторяя распыление, чтобы все работало надежно. Контакты аккумулятора также могли испачкаться. Очистите их.

Добавить комментарий

Ваш адрес email не будет опубликован.
