Почему не сработал автомат при коротком замыкании: Почему при коротком замыкании не срабатывают автоматы?

Содержание

От чего защищает автоматический выключатель?

Все ставят автоматические выключатели, а зачем? Чтобы они защитили квартиру от пожара, чтобы сохранили жизнь человека, чтобы защитили электрооборудование, чтобы защитили проводку — думают многие. Отчасти правильно думают, а отчасти нет. Давайте ниже разберемся.

От чего защищает автоматический выключатель, то есть когда он срабатывает? Это в двух случаях:

  1. Первое это при коротком замыкании, когда фаза с нулем коснутся друг друга. Например, когда кусачками кусаете провод под напряжением или щупами мультиметра лезете в розетку, чтобы ток померить (этого делать нельзя, но неоднократно был этому свидетелем).
  2. Второй случай это от перегрузки, т.е. когда через автомат протекает повышенный ток в случае включения в розетки большого количества электроприборов и в нем срабатывает тепловая защита.

От чего защищает автоматический выключатель?

Смотрите, при коротком замыкании ток возрастает мгновенно в сотни раз и поэтому автомат отрабатывает за сотые доли секунды.

За это отвечает в нем электромагнитный расцепитель. Но вот если нагрузить линию током, немного превышающим номинал автомата, то он сразу не сработает. В нем будет греться биметалическая пластина, которая изгибается в зависимости от температуры, и когда достигается критическое состояние, то она заставляет автомат сработать. Чем выше ток, тем быстрее будет греться биметалическая пластина и, соответственно, сработает автоматический выключатель.

Например, если через автомат, рассчитанный на 10А, будет протекать ток 14 ампер, то он сработает ориентировочно через 40 секунд. А если через него пустить ток в 25А, то он сработает через 5 секунд. Все эти цифры получаются из графиков кривых время-токовых характеристик автоматических выключателей.

Это своеобразная временная задержка на срабатывание. Она сделана для того, чтобы исключить срабатывание автоматических выключателей от пусковых токов. Например, во время запуска электродвигателя пусковой ток может превышать рабочий ток в 2 раза.

Он кратковременный и биметалическая пластина в автомате за это время не успевает нагреться и обесточить линию. Также за это время изоляция на проводах не успевает перегреться и расплавиться. Но если произойдет какой-то сбой в оборудовании, и повышенный ток будет протекать постоянно, то биметаллическая пластина нагреется и заставит сработать автомат, таким образом, защитит провода от перегрева. Разобрались с этим?

Вот, например, на фото ниже в одном офисе в две розетки включены сто вилок. И потом они удивляются, почему это у них постоянно электричество кончается. Хорошо что здесь сечение проводов и номинал автоматического выключателя правильно рассчитаны.

Теперь делаем выводы. Происходит короткое замыкание и автоматический выключатель срабатывает. Таким образом, он защитил вашу проводку от перегрева, нарушения изоляции жил и соответственно от пожара. Для разрушения изоляции нужно какое-то время, которое автомат не дает. Пока он срабатывает от огромного тока, то ток кстати тоже успевает протечь через ваше электрооборудование и с большим удовольствием выводит его из строя.

Помню раньше в советское время такое было массово. В многоэтажном доме, а то и в целом районе от КЗ у людей сгорали работающие телевизоры, холодильники и т.д. У всех и пробки стояли, и выбивало их, но увы телевизор потом несли в ремонт. У меня так знаменитое «Денди» сгорело :-)))

Вот одно фото из моего архива рабочих будней. Задумайтесь стоит ли пренебрегать дома электрикой?

Идем дальше. Теперь человек нечаянно дотронулся до оголенного провода. Утечка тока произошла через него, а автомат не сработал. Бывало такое? Вы пытались повесить люстру или отремонтировать розетку, а Вас немного пощекотало. Ладно если рука человека мгновенно отдернулась и он отделался легким испугом и потом с улыбкой на лице будет байки травить товарищам, как лампочку в люстре менял, а его в это время… Здесь вас может защитить от утечки тока на корпус электрооборудования или при прикосновении человека только УЗО (устройство защитного отключения) или дифференциальный автоматический выключатель, которые сегодня нынче в моде.

Вот и получается, что защищает автоматический выключатель только электропроводку, от ее перегрева и возгорания, конечно если автоматический выключатель выбран правильно.

Не забываем улыбаться:

Заходит мужик к соседу и видит, что тот стоит со сковородкой в руке, жарит яичницу, только как-то странно это делает. Он с одной электроплитки перекладывает на вторую, со второй на третью, а потом опять на первую.
Мужик:

— Ты чего делаешь?
— Да у меня провод со светофора проведен.

Почему срабатывают автоматические выключатели | ЭЛСИС24

Основные неисправности автоматических выключателей, их причины возникновения и способы устранения. Что делать, если автомат не включается или выбивает.



Если в квартире погас свет, отключились розетки, или перестала работать электроплита, то любой мало-мальски знакомый с электротехникой человек идет на площадку проверять в электрощите состояние автоматических выключателей. Чаще всего, устранение неисправности сводится к повторному включению автомата.

Факт срабатывания современного модульного автоматического выключателя определяется легко: ручка находится в положении «вниз», на ней отчетливо виден круглый знак – «ноль». Для включения достаточно повернуть эту ручку вверх, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.

Многие квартиры на постсоветском пространстве оборудованы щитками с автоматами немного другого образца. Автоматические выключатели серии АЕ и им подобные имеют немного большие габариты, крепятся к основанию длинными винтами и обладают неприятным свойством: при срабатывании их ручка остается в прежнем, верхнем положении. Это затрудняет поиск сработавшего автомата, который необходимо выключить и снова включить, чтобы вновь подать напряжение.

Но все это, по большому счету, мелочи. Сработавший автомат говорит о какой-то неисправности, а нам надо разобраться, о какой именно.

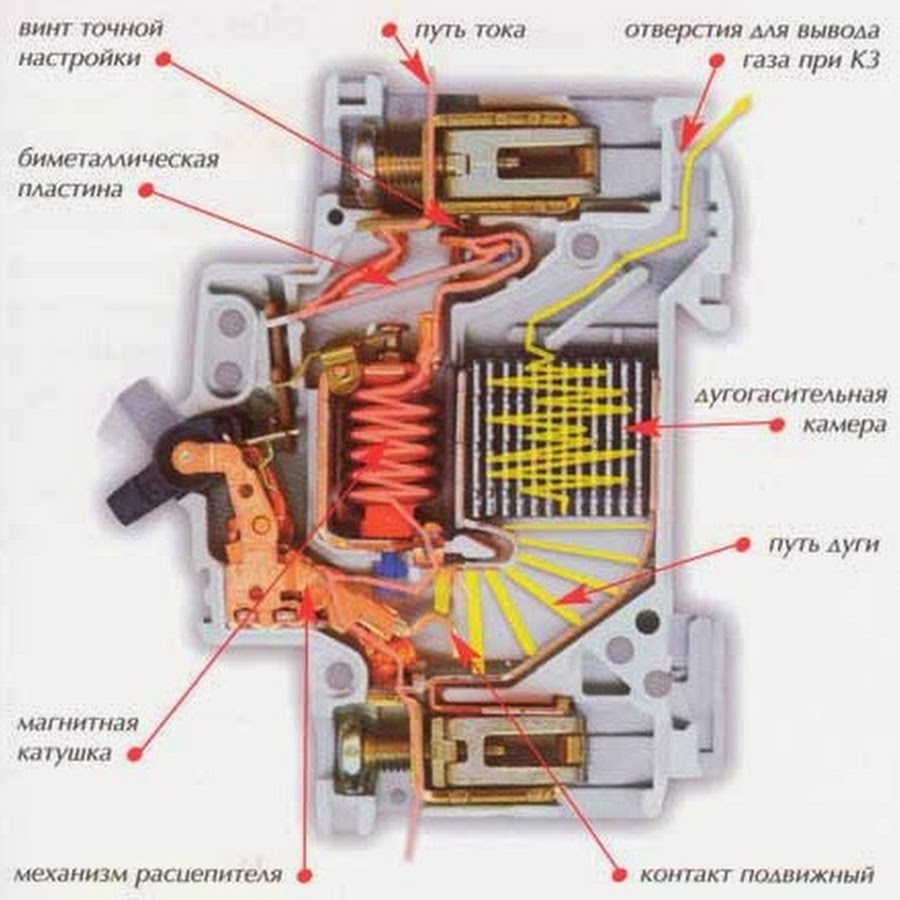

Расцепители автоматических выключателей

Для начала надо выяснить хотя бы в общих чертах, что такое автоматический выключатель, и как он работает. Многим известно, что автомат разрывает «фазу». Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только по желанию владельца, поворачивающего ручку вниз. На то это и «автоматический» выключатель, что выключиться он может и автоматически.

Необходимо это для того, чтобы защитить проводники и квартирное электрооборудование от повышенного электрического тока, способного вызвать пожар и разрушения. Причиной же возрастания тока может стать:

1. Перегрузка сети. Ее может вызвать включение неисправных электроприемников, или электроприемников, суммарная мощность которых превышает возможности сети. Последнее может быть связано и с неправильной электрической разводкой по квартире, когда на одну группу приходится большое количество штепсельных розеток. Каждая розетка в отдельности вполне может быть и не перегружена, но суммарный их ток может достигать недопустимых для одного автомата значений.

Для защиты от токов перегрузки в автоматических выключателях применяется тепловой расцепитель – биметаллический контакт, состояние которого зависит от температуры, которая, в свою очередь, зависит от протекающего электрического тока. Уставку, то есть, ток срабатывания теплового расцепителя обычно можно регулировать в небольших пределах.

2. Короткое замыкание в сети. Оно может быть вызвано неисправностью электропроводки или выходом из строя какого-либо электроприемника. Для новой электропроводки короткое замыкание может стать результатом ошибки в монтаже, например, при соединении проводов в ответвительной коробке. Физически короткое замыкание – это электрическое соединение фазного и нулевого проводника помимо нагрузки. Поскольку сопротивление цепи в этом случае ограничивается только сопротивлением проводов, то электрический ток мгновенно достигает очень большого значения.

Для защиты от сверхтоков короткого замыкания тепловой расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода уже практически наверняка будут повреждены, а электрическая дуга вызовет возгорание. Поэтому в модульных автоматических выключателях всегда применяетсяэлектромагнитный расцепитель, скорость срабатывания которого составляет доли секунды с момента возрастания тока.

Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, конечно, включить его вновь. Однако систематическое срабатывание говорит о какой-то проблеме, которую придется решать.

Короткое замыкание в цепи розеток

При мгновенном срабатывании автомата после его включения есть все основания полагать, что мы имеем дело с коротким замыканием – тепловой расцепитель так быстро не сработает. Убедиться в наличии замыкания можно при помощи мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании должно быть близко к нулю. Разумеется, проводить подобные измерения можно, только при выключенном автомате.

Коль скоро мы убедились, что причина срабатывания – короткое замыкание, то необходимо выяснить, где именно оно произошло. Автоматические выключатели в щитке должны быть подобраны в соответствии с принципами селективности, а это значит, что сработать должен именно автомат, расположенный ближе всего к месту короткого замыкания. При этом выключатель реагирует только на замыкания в той части цепи, которая расположена после него относительно линии.

Поэтому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой долей вероятности расположено прямо во вводном щите. При замыкании в пределах квартиры срабатывает групповой выключатель и зачастую вместе с ним – вводной автомат. В этом случае вводной аппарат можно смело включить вновь и выяснить, какая именно группа электроприемников подключена к проблемному проводу – эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности одного из отключенных электроприборов. Найти конкретного виновника можно либо поочередным включением всех электроприемников, либо измерением их входного сопротивления. Второй способ не подходит для приборов, имеющих электронное управление. Неисправный прибор, разумеется, подлежит ремонту.

Если все приборы исправны, необходимо приступить к осмотру розеток, входящих в состав группы: пластиковые корпуса разобрать, проверить и подтянуть клеммные зажимы. После розеток наступает черед коробок. Их придется вскрыть. И если осмотр не выявит явных неисправностей, то провода надо разъединить, чтобы проверить сопротивление между жилами кабелей по отдельности. Такая проверка уже точно позволит определить, в каком именно из кабелей имеется замыкание. Поврежденная линия подлежит замене, а жилы в коробке необходимо вновь соединить с применением сертифицированных зажимов.

Короткое замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат – можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.

В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в которой произошло замыкание.

Если же короткое замыкание выявляется на всех светильниках группы, или присутствует в сети вне зависимости от положения выключателя, то местом замыкания, скорее всего, является ответвительная коробка освещения. Ее необходимо вскрыть и проверить точно так же, как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные линии, разъединив их концы.

Перезагрузка

Перегрузка сети — Как уже говорилось, в случае перегрузки сети по току автоматическому выключателю требуется некоторое время для срабатывания. Обычно речь идет о нескольких минутах. Поэтому если автомат вышибает время от времени, то очень может быть, что вы имеете дело именно с перегрузкой.

Перегрузка цепи освещения — явление достаточно редкое, и чтобы его избежать, используйте только лампы, подходящие по мощности к вашим светильникам, а модернизацию цепи освещения производите с учетом резерва по мощности. Ведь цепи освещения отдельных квартир часто бывают защищены одним автоматом на десять ампер. Этого часто бывает и достаточно, но при установке большого количества дополнительных светильников в щитке необходимо предусмотреть дополнительный автомат освещения для их питания, особенно, если светильники галогеновые или с обычными лампами накаливания.

Перегрузка розеточной сети — это совсем не редкость. Во время проектирования и монтажа электропроводки в доме невозможно точно определить нагрузку на каждую группу. Поэтому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки. И, несмотря на то, что номинал автоматического выключателя обычно подбирается по сечению питающей жилы и не превышает 25 ампер, номинальный ток розеток может составлять 16 ампер.

Здесь есть все предпосылки для перегрузки, если все мощные электроприемники, такие как чайник, утюг, микроволновая печь и тому подобное, включить в розетки одной группы. Тут уж, разумеется, сработает автоматический выключатель. И чтобы подобного не происходило, необходимо равномерно распределять мощную нагрузку между группами, а при отсутствии такой возможности – не включать в сеть одновременно несколько мощных электроприемников.

Случается, что неисправный электроприбор потребляет повышенный ток, который приводит к перегрузке сети и срабатыванию автоматического выключателя. Замерить ток в бытовых условиях не всегда возможно, но если срабатывание теплового расцепителя происходит только при включении какого-то одного электроприемника, а номинальная мощность этого прибора не превышает 2,5 кВт, то следует произвести его ревизию на предмет наличия неисправностей.

Неисправность автоматического выключателя — не так уж и редко причиной постоянного срабатывания автоматических выключателей является неисправность последних. Даже среди новых автоматов допускается некоторое количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в основном, тепловых расцепителей) часто выявляется только в ходе эксплуатации.

Поэтому при систематическом срабатывании теплового расцепителя автомата, прежде чем приступать к радикальным методам решения проблемы, можно просто произвести пробную замену автомата на схожий по номиналу и характеристике.

В заключение

В статье мы умышленно обошли стороной моменты, когда срабатывание автомата вызвано повреждением линии в ходе ремонтных работ – это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.

Но напоследок хотелось бы напомнить, что самый популярный способ решения проблемы срабатывающего автомата – замена его на автомат большего номинала – не допустим категорически. Автоматические выключатели – это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит от опасных режимов работы электрической сети.

Одна из причин почему автомат срабатывает без причины

Как включить УЗО после срабатывания

Если произошло срабатывание, то необходимо найти причину аварии и устранить её. Давайте рассмотрим алгоритм действий что делать, если выбивает или срабатывает УЗО:

  • 1. Вернуть ручку УЗО в исходное положение. Если УЗО взводится (включается), возможно была кратковременная утечка тока или прикосновение человека к токоведущим частям. В этом случае необходимо проверить работоспособность аппарата нажатием кнопки «Тест».
  • 2. Если УЗО не включается, то может быть неисправно само устройство или электропроводка. При срабатывании сразу после установки аппарата, то возможен неправильный монтаж. В этом случае производится поиск неисправности.
  • 3. Отключить все автоматические выключатели, подключённые после дифреле. Если они однополюсные, то, чтобы исключить утечку тока из нулевого провода его отсоединяют от нулевой шины.
  • 4. Вернуть ручку УЗО в рабочее положение. Если она взводится, то проверить исправность аппарата кнопкой «Тест». Если УЗО не взводится или не отключается кнопкой, значит оно неисправно и подлежит замене.
  • 5. Последовательно включить ранее отключенные автоматы. Если защита срабатывает при включении одного из автоматических выключателей, значит есть проблема в проводке или электроприборах, подключенных к этому автомату.
  • 6. Выключить из розеток или отсоединить от клеммников все электроприборы в этой линии. Включить УЗО.
  • 7. Если взвести УЗО не получается, то неисправна электропроводка и необходима ревизия распределительных коробок с последовательным отключением отдельных участков цепи. Если УЗО включается, то неисправен один из электроприборов.
  • 8. Последовательно включить все отключенные устройства, проверяя при этом их в работе. При подключении к сети или работе неисправного аппарата должна сработать защита.
  • 9. Отключить неисправное устройство и отправить его в ремонт. Подключить остальные приборы.
  • 10. Взвести УЗО и проверить его кнопкой «Тест». Если дифреле не включается, повторить п.п. 6-9.

При ремонте и обслуживании электросетей важно знать, почему выбивает УЗО. Это поможет быстрее найти и устранить неисправности и сделает эксплуатацию электроприборов более безопасной

Похожие материалы на сайте:

  • Номинал УЗО по утечке 10 мА или 30мА?
  • Иллюстрация как работает УЗО
  • Нужно ли на освещение УЗО

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

  1. Перегруз в электрической сети.
  2. Неисправность самого автоматического выключателя.
  3. Неисправность одного из бытовых приборов.
  4. Неисправность осветительного прибора.
  5. Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

  • Контролировать суммарную мощность подключаемой бытовой техники.
  • Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

  1. Вытаскиваете из розеток все подключенные приборы.
  2. Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
  3. Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

  • Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
  • Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
  • Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

  1. Плохой контакт в розетке.
  2. Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Основные проблемы

В состав конструкции входит небольшое количество деталей. Владельцы автоматических выключателей сталкиваются с тремя основными видами поломок:

  • выбивает;
  • не взводится;
  • не выключается.

Если регулярно выбивает автомат, это может свидетельствовать о резком исчезновении напряжения или же при включении мощного бытового прибора одна из цепей отключается от питающей магистрали. Не включаться автомат может также по следующим причинам:

  • От автомата отгорели провода или попросту оплавились.
  • Не взводится рычаг по той причине, что его заклинило.
  • При взведении рычага он сразу же опускается вниз, напряжение не появляется вовсе или появляется на короткий промежуток времени.

Все перечисленные неисправности требуют незамедлительного решения, в противном случае повышается вероятность возгорания.

Устройство выбивает без видимых причин

Одна из причин выбивания автомата – скачки напряжения

Регулярно автомат может отключаться из-за скачков напряжения в питающей сети или в результате некорректной работы теплового разъединителя. Первую проблему поможет устранить лишь стабилизатор напряжения, монтируемый по входу до автомата, но это требует больших финансовых затрат. Причиной отключения по тепловому разъединителю становится продолжительное, но незначительное отклонение по величине номинального тока.

Как правило, это свидетельствует не о поломке электротехнического устройства, а о его неправильном использовании. Например, если автомат трещит, гудит или неприятно пахнет – он перегружен. Также причиной может быть размыкание контактов.

Срабатывание при включении нагрузки

Поврежденная изоляция кабеля

Если автомат ведет себя некорректно при включении определенного бытового или осветительного прибора, проблема кроется в самом устройстве или проводе, ведущем к источнику проблемы. Короткое замыкание возникает в результате нарушения целостности изоляционного слоя кабеля.

Для решения проблемы требуется провести диагностику, основной кабель линии заменить временным. Если это помогло, предстоит полностью проверять проводку по дому и модернизировать или заменять ее.

Автомат не включается

Если человек пытается поднять рычаг, и он автоматически вновь опускается вниз, это может свидетельствовать о наличии КЗ или механическом износе рабочий узлов агрегата. Убедиться в этом можно достаточно просто – следует прозвонить питающую фазу на ноль индикаторной отверткой или омметром. Для решения проблемы восстанавливают изоляционный слой или производят замену кабеля, если же отсутствует КЗ, потребуется полная замена оборудования.

Заклинил рычаг

Встречается проблема, когда просто не удается сдвинуть рычаг с нижнего положения. Объяснение этому одно – заклинило механизм привода контактов. Образоваться проблема может в результате отключения устройства под нагрузкой или брызги заклинили подвижный контакт, образовалась сильная дуга. Как правило, для решения проблемы требуется устанавливать новый автомат.

При КЗ не отключается автомат

Существует две наиболее распространенные причины, по которым отсутствует реакция на КЗ:

  • Заклинил или вышел из строя механизм электромагнитного разъединителя.
  • Залипли контакты в результате перегревания и формирования дуг при размыканиях.

Для устранения проблемы требуется монтировать новый автомат.

Почему выбивает автомат в щитке?

Для любого электрика ответ на этот вопрос не вызывает затруднений, я же постараюсь изложить суть для остального населения.

Итак, почему нужна замена автоматического выключателя в электрощитке? Я вижу две две причины. Остальное – следствия.

1. Автомат выбивает по причине увеличения тока

Увеличение потребляемого тока (потребляемой мощности) на линии, которая питается через данный автомат. В результате автомат “выбивает”, и его приходится включать вновь и вновь. Казалось бы, что сложного – поставить автомат новый, на бОльший ток.

Если старый не справляется.

Однако, не так всё просто. Если нагрузка действительно увеличилась, (например, в квартире появился ещё один сплит), то нужно действительно поставить автомат большего номинала. Например, с 16А на 20А.

Но осторожно! Тут есть подводный камень. Некоторые могут подумать – чего мелочиться, поставлю автомат помощнее про запас

Тем более, что цена на них практически одинакова. Например, заменю с 16 А на 32 А. Так делать ни в коем случае нельзя!

Дело в том, что автомат предназначен прежде всего для того, чтобы защищать от выхода из строя электрический провод. Если после автомата идет провод сечением 1,5 квадрата, то нельзя ни в коем случае ставить автомат с током срабатывания  20 и более Ампер. Лучше ставить 16 А, а ещё лучше – 13 или 10.

В случае увеличения тока на тонком проводе лучше не рисковать, а кинуть дополнительную линию, посадив её на дополнительный автомат. Многие делают так, например, для кухни или сплит-системы.

Какой автомат для какого провода выбрать смотрите в статье про выбор сечения провода. Защитный автомат должен быть на ток не более максимального тока электропровода.

2. Автомат выбивает, потому что греется или неисправен

Если нагрузка не увеличилась, а автомат часто выбивает, то надо прежде всего проверить, насколько надежно затянуты провода в клеммах автоматического выключателя. Бывает, что контакты ослабли, и начали греться. Температура автомата повышается, и срабатывает тепловая защита.

Если автомат не включается при минимальной нагрузке – его нужно однозначно менять. Хотя, есть вероятность, что имеется замыкание в электропроводке.

Автомат плохо протянут, провода с оплавленной изоляцией

Клеммы можно подтянуть, но такой автомат рекомендую заменить. По причине постоянного нагрева параметры его меняются, а именно – меняется тепловой ток защиты. Например, при номинале в 16 А возможны срабатывания при токе 10 и менее Ампер.

А может быть и такое, что при значительном превышении уставки автомат вообще не сработает. Это гораздо опаснее.

Вот в таких щитах часто приходится менять автоматы

Кроме того, полезно помнить ещё две вещи касательно автоматических выключателей.

При увеличении температуры корпуса (неважно,  по какой причине – лето или плохие контакты) автомат сработает при меньшем токе. Это относится к автоматам всех производителей – таков принцип действия

Есть специальные таблицы, но сейчас не будем глубоко копать.
Если автомат выбило (от короткого замыкания особенно) уже не раз, то стоит подумать о его замене. Возможно, что ещё несколько раз – и он просто не включится. Особенно это относится к дешевым маркам – например, IEK.

Характеристики автоматов

Автоматы различаются величинами токов срабатывания и характеризуются отношением протекающего тока I к номинальному In.

Значения относительного тока откладываются по оси абсцисс, а по оси ординат откладывается время. На рисунке представлены характеристики наиболее распространенных автоматов В и С.

Схема-график характеристик автоматического выключателя: а – автомат В, б – автомат С

Если выбрать автомат на 10 А, то увеличение тока в 3-5 раз считается как короткое замыкание. При его увеличении до 50 А сработает электромагнитный расцепитель. На рисунке это будет ток, которому соответствует значение 5 на оси абсцисс. Если провести от нее вертикаль до пересечения с кривой, а затем горизонталь до пересечения с осью ординат, можно найти время срабатывания 0,01 сек. При его малой величине короткое замыкание меньше оказывает разрушающее действие на проводку.

Когда в цепи появляется перегрузка до 15 А, то I/In = 15/10 = 1,5. Проведя из этой точки вертикальную линию до пересечения с кривой, можно найти время срабатывания, составляющее 30 сек. В этом случае работает тепловая защита. При правильном подборе сечения проводки ее изоляция за этот временной интервал не расплавится.

На рис. б для автомата С время срабатывания при КЗ будет уже 0,02 сек.

На графиках изображаются по две кривые, где нижняя – характеризует “горячее состояние” автомата, а верхняя – “холодное”. Это связано с тем, что срабатывание автомата зависит от окружающей температуры. Чем она ниже, тем дольше он греется перед срабатыванием. Эти колебания не так велики и играют роль только тогда, когда аппарат работает на пределе номинала.

Правильно выбранный автомат не будет создавать ложные срабатывания. Ведь он может отключаться даже при пуске пылесоса, что для хозяина квартиры крайне неудобно. Понятие “время-токовая характеристика” введено для того, чтобы выбирать автоматы с нужной чувствительностью. Для этого устройства с одинаковой мощностью разделяют на типы, в зависимости от разного тока и времени срабатывания:

  1. А – тепловая защита срабатывает, если In превышен в 1,3 раза. Токовая защита срабатывает при I > In в 2 раза со скоростью 0,05 сек. Если при этом электромагнит не сработает, цепь разомкнет тепловая защита, но не раньше, чем за 20-30 сек. Столько времени греется биметаллическая пластина до расцепления сети. Автоматы типа А используются в электросхемах, содержащих полупроводниковые детали, которые разрушаются при небольшом увеличении тока.
  2. B – соленоид отключает цепь при трехкратном увеличении номинала. Быстродействие электромагнитного расцепителя при коротком замыкании составляет 0,015 сек. Тепловая защита при этом сработает через 4-5 сек. Тип В применяется для цепей освещения с небольшими пусковыми токами.
  3. C – наиболее применяемый тип. Срабатывание по КЗ происходит при увеличении тока в 5 раз. Используется в схемах освещения и электроприборах с умеренным пусковым током.
  4. D – тип автомата применяется при больших пусковых токах (для защиты электродвигателей и других активно-индуктивных нагрузок).

В некоторых автоматах защита по перегрузке не нужна. Нагрузка может быть установлена с токовым реле и автомат требуется как защита от КЗ. Он обозначается характеристикой МА.

Подключение автомата для защиты электрической цепи

Любой автомат может пропускать через себя ток, в 1,13 раза превышающий номинальный. Поэтому проводку следует брать с запасом по сечению. При этом диаметр жил следует замерить перед монтажом, поскольку они могут изготавливаться по минимальному допуску.

Характеристики срабатывания устройств защиты разных ступеней сети не должны пересекаться. Необходимо отключать нагрузку прежде, чем любой другой автоматический выключатель, находящийся ближе к цепи питания.

Дифференциальный автомат

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

  1. Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
  2. Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
  3. Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
  4. Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
  5. Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
  6. Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок

Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

Причины выбивания автомата

Чтобы автомат корректно работал, при покупке нужно изучать маркировку, выяснять, подходят ли параметры

Выделяют 5 основных причин, по которым выбивает автомат в квартире, и он не включается:

  • В электрической проводке произошло короткое замыкание.
  • Перегрузка электрической магистрали.
  • Неисправность осветительных приборов или одного из них.
  • Поломка автоматического выключателя.
  • Некорректная работа одного из электрических приборов.

Дефект автомата

Вероятность, что был приобретен и установлен прибор с дефектами, ничтожно мала, особенно если предпочтение было отдано брендовым моделям. Единственный действенный способ проверить работоспособность автомата, установить на его место новый. Если новое устройство также выбивает, причина кроется совершенно в другом.

Как и другие электротехнические приборы, автоматический выключатель имеет свой эксплуатационный срок. Износ составляющих приводит к снижению производительности и ухудшению технических характеристик.

Неисправные бытовые приборы

Причиной выбивания автомата также может являться бытовая техника. Убедиться в этом можно следующими способами:

  1. Изъять из розеток все подключенные бытовые приборы.
  2. Если автомат не выбило, постепенно нужно подключать по одному электротехническому устройству.
  3. Как только автомат отключится, будет понятно, какой из приборов неисправен.

Некорректная работа осветительных приборов

Если автомат выбивает при включении света, нужно проверить лампочки и патроны

Встречаются ситуации, когда автомат выбивает с включением осветительного прибора. Это свидетельствует о неисправности люстры.

  • Замыкание в цоколе лампы. Выкручивают все лампочки и поочередно подключают.
  • Плохой контакт между проводкой внутри люстры и питающей токопроводящей жилой.

Со стремительным ростом популярности светодиодных ламп становится распространенной проблема выбивания автоматов. Обусловлено это наличием трансформатора, предназначенного для работы на 12 вольт. Для решения проблемы нужно установить новый осветительный прибор или приобрести другой трансформатор.

Дефекты в электропроводке

Если причина в проводке, проблемы может быть две:

  • Износ изоляционного материала в проводнике.
  • Плохие контакты.

Первый случай в сравнении со вторым более сложный. Как правило, он касается и короткого замыкания. Найти участок КЗ без специального оборудования невозможно. В последнем случае достаточно разобрать розетку и почистить контакты.

квартира, причины неисправности и ее устранение

На чтение 7 мин. Просмотров 5.9k. Опубликовано Обновлено

При покупке современных автоматических выключателей требуется знать, что ремонту они не подлежат, поскольку изготавливаются в литом корпусе, детали не взаимозаменяемые. Приобрести новые электротехнические устройства не составляет труда – они продаются в любом строительном магазине и стоимость их весьма демократичная.

Как работает автоматический выключатель

Прежде чем выяснить основные причины, по которым автоматические выключатели выходят из строя, рекомендуется ознакомиться с устройством и принципом работы агрегата. В состав автомата входит несколько электромагнитных разъединителей, тепловых разъединителей и силовых контактов.

Особенность теплового разъединителя сводится к медленному срабатыванию при превышении номинального тока. Электромагнитное устройство срабатывает за доли секунды при превышении тока или коротком замыкании.

Основные проблемы

В состав конструкции входит небольшое количество деталей. Владельцы автоматических выключателей сталкиваются с тремя основными видами поломок:

  • выбивает;
  • не взводится;
  • не выключается.

Если регулярно выбивает автомат, это может свидетельствовать о резком исчезновении напряжения или же при включении мощного бытового прибора одна из цепей отключается от питающей магистрали. Не включаться автомат может также по следующим причинам:

  • От автомата отгорели провода или попросту оплавились.
  • Не взводится рычаг по той причине, что его заклинило.
  • При взведении рычага он сразу же опускается вниз, напряжение не появляется вовсе или появляется на короткий промежуток времени.

Все перечисленные неисправности требуют незамедлительного решения, в противном случае повышается вероятность возгорания.

Устройство выбивает без видимых причин

Одна из причин выбивания автомата — скачки напряжения

Регулярно автомат может отключаться из-за скачков напряжения в питающей сети или в результате некорректной работы теплового разъединителя. Первую проблему поможет устранить лишь стабилизатор напряжения, монтируемый по входу до автомата, но это требует больших финансовых затрат. Причиной отключения по тепловому разъединителю становится продолжительное, но незначительное отклонение по величине номинального тока.

Как правило, это свидетельствует не о поломке электротехнического устройства, а о его неправильном использовании. Например, если автомат трещит, гудит или неприятно пахнет – он перегружен. Также причиной может быть размыкание контактов.

Для устранения проблемы можно попробовать проверить затяжку провода и при необходимости достать его для очищения контактов от нагара и окислов, далее – затянуть заново. Без предварительной разборки автомата решить проблему не удастся. Если нет возможности провести процедуру, лучше приобрести новое устройство.

Стоимость нового автомата


Срабатывание при включении нагрузки

Поврежденная изоляция кабеля

Если автомат ведет себя некорректно при включении определенного бытового или осветительного прибора, проблема кроется в самом устройстве или проводе, ведущем к источнику проблемы. Короткое замыкание возникает в результате нарушения целостности изоляционного слоя кабеля.

Для решения проблемы требуется провести диагностику, основной кабель линии заменить временным. Если это помогло, предстоит полностью проверять проводку по дому и модернизировать или заменять ее.

Автомат не включается

Если человек пытается поднять рычаг, и он автоматически вновь опускается вниз, это может свидетельствовать о наличии КЗ или механическом износе рабочий узлов агрегата. Убедиться в этом можно достаточно просто – следует прозвонить питающую фазу на ноль индикаторной отверткой или омметром. Для решения проблемы восстанавливают изоляционный слой или производят замену кабеля, если же отсутствует КЗ, потребуется полная замена оборудования.

Заклинил рычаг

Встречается проблема, когда просто не удается сдвинуть рычаг с нижнего положения. Объяснение этому одно – заклинило механизм привода контактов. Образоваться проблема может в результате отключения устройства под нагрузкой или брызги заклинили подвижный контакт, образовалась сильная дуга. Как правило, для решения проблемы требуется устанавливать новый автомат.

При КЗ не отключается автомат

Существует две наиболее распространенные причины, по которым отсутствует реакция на КЗ:

  • Заклинил или вышел из строя механизм электромагнитного разъединителя.
  • Залипли контакты в результате перегревания и формирования дуг при размыканиях.

Для устранения проблемы требуется монтировать новый автомат.

Причины выбивания автомата

Чтобы автомат корректно работал, при покупке нужно изучать маркировку, выяснять, подходят ли параметры

Выделяют 5 основных причин, по которым выбивает автомат в квартире, и он не включается:

  • В электрической проводке произошло короткое замыкание.
  • Перегрузка электрической магистрали.
  • Неисправность осветительных приборов или одного из них.
  • Поломка автоматического выключателя.
  • Некорректная работа одного из электрических приборов.

Дефект автомата

Вероятность, что был приобретен и установлен прибор с дефектами, ничтожно мала, особенно если предпочтение было отдано брендовым моделям. Единственный действенный способ проверить работоспособность автомата, установить на его место новый. Если новое устройство также выбивает, причина кроется совершенно в другом.

Как и другие электротехнические приборы, автоматический выключатель имеет свой эксплуатационный срок. Износ составляющих приводит к снижению производительности и ухудшению технических характеристик.

Неисправные бытовые приборы

Причиной выбивания автомата также может являться бытовая техника. Убедиться в этом можно следующими способами:

  1. Изъять из розеток все подключенные бытовые приборы.
  2. Если автомат не выбило, постепенно нужно подключать по одному электротехническому устройству.
  3. Как только автомат отключится, будет понятно, какой из приборов неисправен.

Если некоторая бытовая техника подключена напрямую, например, посудомоечные машины или кондиционеры, обесточить их можно только в распределительном щитке.

Некорректная работа осветительных приборов

Если автомат выбивает при включении света, нужно проверить лампочки и патроны

Встречаются ситуации, когда автомат выбивает с включением осветительного прибора. Это свидетельствует о неисправности люстры.

  • Замыкание в цоколе лампы. Выкручивают все лампочки и поочередно подключают.
  • Плохой контакт между проводкой внутри люстры и питающей токопроводящей жилой.

Со стремительным ростом популярности светодиодных ламп становится распространенной проблема выбивания автоматов. Обусловлено это наличием трансформатора, предназначенного для работы на 12 вольт. Для решения проблемы нужно установить новый осветительный прибор или приобрести другой трансформатор.

Дефекты в электропроводке

Если причина в проводке, проблемы может быть две:

  • Износ изоляционного материала в проводнике.
  • Плохие контакты.

Первый случай в сравнении со вторым более сложный. Как правило, он касается и короткого замыкания. Найти участок КЗ без специального оборудования невозможно. В последнем случае достаточно разобрать розетку и почистить контакты.

Как продлить жизнь автоматическому выключателю

Чтобы продлить эксплуатационный срок автоматического выключателя, требуется руководствоваться двумя простыми советами:

  • Нельзя выключать устройство, которое находится под нагрузкой.
  • Нельзя перегружать защищаемую линию током выше номинального.

Когда по контактам протекает ток, и их собираются разъединить, образуется дуга. В результате сокращается эксплуатационный период оборудования, контакты быстро выходят из строя и обугливаются.

Проверка автоматического выключателя

Убедиться в работоспособности автоматического выключателя можно самостоятельно без использования специального оборудования. Для этого придерживаются следующего алгоритма действий:

  1. Полностью обесточить щиток в квартире, офисе, загородном доме и т.д.
  2. Обесточить автоматический выключатель.
  3. Приступить к регулированию рычажка автомата. Его включение и отключение должно сопровождаться характерным щелчком.

Если никаких звуков не исходит, прибор неисправен и требуется его замена. Если же звук слышен, требуется измерить уровень сопротивления на клеммах между выключателями. При включенном положении значение должно быть приближено к нулю, а при выключенном, напротив, к бесконечности.

Автоматический выключатель – это чрезвычайно удобная и функциональная электротехническая деталь, которая делает использование электроэнергии более безопасной. Приобретать их рекомендуется в специализированных магазинах, где продается только сертифицированная и оригинальная продукция.

Короткое замыкание в старой проводке: почему не срабатывает автомат и как это исправить? | Электрика для всех

На каждом кабеле и проводе с напряжением 220 или 380 Вольт в обязательном порядке ставят предохранитель — на случай, если через провод будет протекать слишком большой ток. Жилы могут пропускать определённый ампераж, а если он будет превышен они начнут перегреваться и могут даже загореться.

В старой проводке, ток короткого замыкания может быть не очень большим, из-за высокого сопротивления старых проводов, ненадёжных соединений и старой подстанции. О том, чем это грозит — читайте в нашей статье: это важно знать!

От чего зависит ток короткого замыкания?

Путь, который проходит ток от источника напряжения до места КЗ

Взгляните на схему выше. На ней видно, что при коротком замыкании, электрический ток проходит по цепи начиная от обмотки трансформатора на подстанции, через воздушные линии, щиток с автоматами и наконец проводку в доме или квартире. Сопротивления всех этих участков складываются и, чем общее сопротивление будет выше, тем соответственно ниже будет ток короткого замыкания.

В новых домах, с недавно установленной подстанцией, ток КЗ может достигать нескольких сотен или даже тысячи ампер, а вот в старых запросто может быть ниже 100 ампер. Вы скажете: это ведь хорошо, чем меньше ток, тем меньше опасность! В общем это верно, но при низком токе нас подстерегает другая угроза — может не сработать автомат защиты.

При каком токе срабатывает автомат?

Короткое замыкание в старой проводке: почему не срабатывает автомат и как это исправить?

Здесь ситуация двоякая. С одной стороны, в автомате есть тепловой размыкатель, который срабатывает при небольшом токе — например 20 ампер. Но он медленный — до срабатывания может пройти несколько секунд, а при коротком замыкании за это время могут загореться провода.

С другой — во всех современных автоматах есть «мгновенный» размыкатель, который отключает линию со скоростью звука. Одна беда — он срабатывает при большом токе. Например, для автомата с характеристикой «C» и номинале 16 Ампер, электромагнитный размыкатель сработает при токе от 80 до 160 ампер — точно никто не знает. Если ток КЗ будет меньше 80 ампер, что возможно в старой проводке, сработает только медленный размыкатель, а это грозит пожаром.

Что такое «автомат B» и почему лучше ставить его?

Обозначение автомата с характеристикой «В»

Для защиты старых проводок нужно ставить не обычные автоматы, которые продаются везде, с характеристикой «С», а чувствительные — с характеристикой «В». У них ток быстрого расцепителя гораздо ниже и гарантированно сработает даже при слабых токах КЗ, Одна беда — в продаже они бывают нечасто, так что придётся их заказывать, но оно того стоит!

В качестве общего автомата лучше оставить аппарат с обычной буквой «С» — он будет обеспечивать дополнительную защиту, «на всякий случай».

Спасибо за просмотр!

Защита от короткого замыкания

Короткие замыкания происходят в любых электроустановках, вне зависимости от их сложности. Даже если электропроводка новая, светильники и розетки исправны, а электрооборудование выпущено известными на весь мир производителями, от коротких замыканий не застрахован никто. И от них нужно защищаться.

Устройства защиты от аварийных режимов в сети

Предохранители – самые простые устройства защиты. Раньше для ликвидации аварийных режимов в бытовых электропроводках применяли только их. В некоторых устройствах предохранители применяются и по сей день. Причина – они обладают высоким быстродействием и незаменимы для защиты полупроводниковых устройств.

После срабатывания предохранитель либо заменяется на новый, либо внутри него меняется плавкая вставка. Вставки для одного и того же корпуса предохранителя выпускаются на разные номиналы токов. Но необходимость держать на объекте или в квартире запас плавких вставок для оперативной замены является недостатком предохранителей.

Самым распространенным предохранителем в советское время была «пробка».

Предохранитель — «пробка»

На смену им пришли автоматические пробки типа ПАР, выпускавшиеся на токи 10, 16 и 25 А. Они вворачивались на место пробок, были многоразового использования и имели два защитных элемента, называемых расцепителями. Один защищал от коротких замыканий и срабатывал мгновенно, второй – от перегрузок и срабатывал с выдержкой времени.

ПАР-10

Такие же расцепители имеют и все автоматические выключатели, пришедшие на смену предохранителям. Мгновенный расцепитель называют электромагнитным, потому что в основу его работу положен принцип втягивания штока катушки при превышении номинального тока. Шток ударяет по защелке и пружина размыкает контактную систему выключателя.

Расцепитель, действующий с выдержкой по времени называют тепловым. Работает он по принципу терморегулятора в утюге или электронагревателе. Биметаллическая пластина при прохождении по ней тока нагревается и медленно изгибается в сторону. Чем больше ток через нее, тем быстрее происходит изгиб. Затем она действует на ту же защелку, и автомат отключается. Если воздействие тока прекратилось, пластина остывает, возвращается в исходное положение, и отключения не происходит.

В старых электрощитах еще сохранились автоматические выключатели в карболитовом корпусе типов А-63, А3161, или более современные АЕ1030. Но все они уже не удовлетворяют современным требованиям.

Автоматический выключатель А-63автоматические выключатели серии А3161Автоматический выключатель АЕ 1031

Они изношены, и их механическая часть либо заржавела, либо утратила быстродействие. И не в каждом из них есть мгновенная защита от короткого замыкания. В некоторых аппаратах устанавливался только тепловой расцепитель. Да и скорость срабатывания электромагнитного расцепителя у автоматов этих серий ниже, чем у модульных.

Поэтому такие защитные устройства нужно менять на современные, пока они своим бездействием не натворили дел.

Принципы построения защиты

В многоквартирных домах автоматы установлены в щитке на лестничной площадке. Для защиты квартир этого достаточно. Но если Вы при замене электропроводки установили у себя персональный щиток, то в нем на каждую группу потребителей лучше установить персональный автомат. Тому есть несколько причин.

  1. При замене розетки вам не понадобится отключать свет в квартире и пользоваться фонариком.
  2. Для защиты некоторых потребителей вы снизите номинальный ток автомата, что сделает их защиту чувствительнее.
  3. При повреждениях в электропроводке можно оперативно отключить аварийный участок и оставить в работе остальное.

В частных домах в качестве вводных используются двухполюсные выключатели. Это необходимо для случая ошибочного переключения на подстанции или линии, в результате которого фаза окажется на месте нуля. Использование двух однополюсных выключателей для этой цели недопустимо, так как может отключится тот, что в нуле, а фаза останется.

Двухполюсный автоматический выключатель

Нецелесообразно использование трехполюсного выключателя в качестве эквивалента трех однополюсных. Снятие планки, объединяющей три полюса не поможет. Внутри выключателя есть тяги, отключающие оставшиеся полюса при срабатывании одного из них.

При применении УЗО обязательно защитить эту же линию и автоматическим выключателем. УЗО защищает от токов утечки, но не защищает от коротких замыканий и перегрузок. Функции защиты от утечки и аварийных режимов работы совмещены в дифференциальном автомате.

Дифавтомат

Выбор автоматических выключателей

При замене старого автоматического выключателя новый устанавливайте на тот же номинальный ток. По требованиям Энергосбыта номинальный ток выключателя принимается, исходя из максимально разрешенной нагрузки.

Распределительная сеть устроена таким образом, что с приближением к источнику электроснабжения номинальные токи аппаратов защиты увеличиваются. Если ваша квартира включена через однофазный автоматический выключатель на 16 А, то все квартиры в подъезде могут быть подключены к трехфазному автомату на 40 А и равномерно распределены по фазам. В случае, если при коротком замыкании ваш автомат не отключится, через некоторое время от перегрузки сработает защита у подъездного. Каждое последующее защитное устройство резервирует предыдущее. Поэтому не стоит завышать значение номинального тока автоматического выключателя. Он может не сработать (не хватит тока) или отключится вместе с группой потребителей.

Современные модульные автоматические выключатели выпускаются с характеристиками «В», «С» и «D». Отличаются они кратностью токов срабатывания отсечки.

Характеристика

Кратность тока отсечки

Применение

D10 — 14 IномЭлектродвигатели
В2 — 5 IномКонечные потребители без пусковых токов
С5 — 10 IномВо всех остальных случаях

Будьте внимательны с применением автоматов с характеристиками «D» и «В».

И помните: если короткое замыкание не отключить, оно приведет к пожару. Позаботьтесь об исправности защиты, и живите спокойно.

Оцените качество статьи:

Что делать, если срабатывает автомат в электрощите

Главная » Почему выбивает автомат?

Для начала вкратце вспомним из статьи про автоматические выключатели что они из себя представляют и как работают и в каких случаях срабатывают, а случаев всего два

  • При коротком замыкании
  • При превышении номинальной нагрузки на сеть.

При возникновении таких ситуаций многие люди долго не думают. А чего тут долго думать.

Раз автомат вышибает – идем и покупаем новый и номиналом желательно побольше, чем больше тем лучше! Так вот дорогие мои, хоть автоматический выключатель и является выключателем, но делать он это должен в автоматическом режиме при возникновении не штатной ситуации.

Это его первостепенная функция! И уже как дополнение – им можно пользоваться как непосредственно выключателем, например когда производите какие – то работы по ремонту, чтобы убрать напряжение из сети на время работ.

При частых срабатываниях автоматического выключателя Категорически запрещается его замена на автоматический выключатель с большим номиналом! Как минимум таким решением вы окончательно повредите аварийный участок электропроводки, а как максимум – это прямой путь к возгоранию электропроводки и, как следствие – к пожару в вашей квартире!

Если же у вас в квартирном щите до сих пор пробки, то следует покончить с этим раз и навсегда, установив качественные автоматические выключатели. Все должно быть свое место – автоматическим выключателям в щитке, а пробкам место давно в музее, со всеми лаврами и почестями, но в музее. Произведите замену как можно быстрее, не дожидаясь последствий.

Что такое пробка

Что такое автоматический выключатель

Казалось бы все очень просто. Как же определить и с какого конца искать неисправность

Во – первых собираемся и восстанавливаем в памяти события. Когда выбило автомат? Что вы делали в этот момент? Выбило его при включении какого то конкретного прибора или муж вешал полочку?

  • Неисправен электроприбор. Если автоматический выключатель сработал в тот момент, когда вы включили какой – то электрический прибор, следует выключить этот прибор, выключить автоматический выключатель в рабочее состояние и снова включить тот же прибор. Если автомат снова вышибло – причин может быть несколько. Об этом ниже.
  • Повреждение электропроводки. Что вы делали когда выбило автомат? Может быть вешали очередную полочку или вбивали куда – то гвоздь? Это очень частая причина. Вы могли не полностью перебить кабель в стене, а лишь задеть его. С этим пунктом все достаточно просто, если вы таким образом повреждаете проводку, то понятно это фактически в момент повреждения – дрели или перфоратор, которым вы делали отверстие просто – напросто отключится. В этом случае придется заменить поврежденный участок.
  • Перегрузки в электрической сети. Если автомат выбивает бессистемно, то одной из причин может быть перегрузка в электрической сети. Допустим у вас стоит автоматический выключатель номиналом в 16 ампер, а в сети после него у вас включено приборов на 20 Ампер. В течение некоторого времени кабель от нагрузки нагревается и автоматический выключатель срабатывает, сохраняя вашу электропроводку от разрушения. В этом случае ставить автомат большим номиналом ни в коем случае нельзя. Да, срабатывать он конечно же перестанет, особенно если поставить автомат на 63 А. Он скорее всего вообще никогда не сработает. Но и у вас все шансы в один прекрасный день вернутся домой по звонку от соседей, что горит квартира ваша с новым супер автоматом. Никогда не стоит слушать даже электриков, которые настаивают на том, что нужно увеличить номинал автомата, особенно если проводка в вашей квартире из старого алюминиевого кабеля. Это может привести к еще большей аварии. Если автомат выключает сеть по перегрузке – радуйтесь, он работает и выполняет свои функции. Но как убедиться в том, что именно по перегрузке выбивает автомат? Все просто, можно посчитать нагрузку, которая есть в сети. Узнаем какие розетки и освещение работают от данного автомата, смотрим сколько потребляет каждый электроприбор в этих розетках. Особенно хорошо будет если вы это сделаете, посчитав в момент отключения нагрузку всех включенных электроприборов. Мы получит сколько – то Ватт. Дальше берем в руки калькулятор и по формуле I = P/U считаем. I – искомая нагрузка в Амперах, P – мощность в киловаттах, U – напряжение в нашей сети. Например у вас получилось 5000 Ватт, делим эту цифру на 220 вольт нашей сети и получаем 23 ампера. Дальше просто сравниваем получившуюся нагрузку с номиналом автомата. Если полученная цифра сильно превышает номинал автомата – следует осторожнее использовать данные розетки и снизить количество электроприборов, которые можно одновременно включать в сеть. Так же, если электропроводка слабая, можно воспользоваться дополнительным устройством, которое принудительно уберет не приоритетного потребителя, об этом приборе читайте в статье реле тока приоритетное. Так же без скучных формул и расчетов вы наглядно, в режиме реально времени сможете видеть напряжение и нагрузку в сети установив вольтметр – амперметр в щит.
  • Плохой контакт. Некачественное соединение и как следствие плохой контакт. Это может быть где угодно. Начиная от самого автоматического выключателя, в котором при подключении не достаточно хорошо затянули контакты. В распределительных коробках, особенно если проводка очень старая, но и в новой проводке такое не редкость, особенно если монтаж выполнен не достаточно качественно, качество расключения распределительных коробок очень сильно влияет на работу электрической сети. Розетка, которой вы пользуетесь, тоже может организовать вам сюрприз, со временем контакты в ней ослабли и начали греться и коротить, часто можно увидеть искрение и услышать треск при включении вилку в розетку. Такую розетку конечно же следует заменить. Поиск плохого контакта следует начинать искать от самого автоматического выключателя, потом уже розетки и выключатели. И убедившись в качестве их соединений смотреть распределительную коробку. Первое, что может указать на плохой контакт – цифра при расчетах нагрузки меньше номинала самого автомата. Без определенных навыков проводить такие работы не рекомендуется, Лучше вызвать грамотного электрика, который в комплексе проведет диагностику и определит причину неисправности.
  • Часто выбивает автоматический выключатель в тот момент, когда перегорают лампочки накаливания. Это происходит по многим причинам, связанным и с самими лампочками и с качеством электропроводки в квартире. Читайте об этом подробнее в статье о причине частого перегорания ламп накаливания, в ней мы подробно рассматриваем этот вопрос.
  • Неисправность автоматического выключателя или пробок. Если у вас до сих пор стоят пробки – замените их. О неисправности же самого автоматического выключателя можно судить после того, как все вышеперечисленное оказалось в норме.

Мы рассмотрели с вами основные причины, по которым может срабатывать автоматический выключатель.

В большинстве случаев это всего – навсего его штатная работа и то, что он ее выполняет – очень хорошо, так и должно быть, с условием, что сам автоматический выключатель исправен.

Если же вы своими силами не смогли решить проблему или считаете что этим должны заниматься специалисты – пригласите грамотного электрика, Работа с электричеством очень опасна, а неквалифицированное вмешательство может навредить еще больше.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Авторские права принадлежат GLHouse ingineering | Все права защищены | Копирование, размещение информации и контента разрешено только с ссылкой на первоисточник

Почему срабатывает автоматический выключатель?

Отключение автоматического выключателя может быть вызвано множеством различных причин, начиная от неисправности самого изделия и заканчивая коротким замыканием в проводке.

Можно самостоятельно определить, почему срабатывает механизм расцепления питания, и сделать это совсем не составит труда даже неопытному электрику.

Далее мы расскажем читателям сайта самэлектрик, почему выбивает автомат в щитке и что делать для решения проблемы!

Перегрузка сети

Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя.

Когда мы рассматривали технические характеристики автоматов, то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т.д.

Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме.

Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.

Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла перегрузка. Второй – заменить автомат на 25-амперный.

Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм2).

Третий, самый надежный – заменить электропроводку в доме на новую, которая будет способна выдержать мощную бытовую технику.

Доходчиво объясняется причина, по которой автомат выбивает, на видео:

Что делать, если происходит срабатывание АВ под нагрузкой?

Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия. Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».

Неисправность бытовой техники

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов.

К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов.

Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, как отремонтировать бытовую технику своими руками, мы рассказали в соответствующем разделе сайта.

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Коротит электропроводка

Еще одной причиной, почему часто выбивает АВ, является короткое замыкание в проводке.

Фаза в каком-то месте прикасается к нулю, в результате чего происходит КЗ и автомат выполняет свою вторую защитную функцию – защиту от короткого замыкания.

Если все потребители отключены от сети, а срабатывание происходит, нужно полностью проверить проводку. Дело это занимает довольно много времени и, помимо этого, нужно быть внимательным, чтобы найти неисправность.

В первую очередь Вы должны разобрать все розетки и выключатели света, проверить качество подключений жил к клеммам. Если провода болтаются, винтики нужно подтянуть. После розеток переходите к распределительным коробкам.

Убедитесь, что соединение проводов в распределительных коробках качественное, нет оголенных участков, которые могут коротить. После коробок нужно переходить к светильникам. Очень часто начинающие электрики забывают проверить люстры, если автомат выбивает без нагрузки.

Технология проверки аналогична розеткам – проверяете надежность соединений.

В самую последнюю очередь нужно проверить проводку, которая в большинстве домов и квартире скрытая (в стене). Лучше всего в этом случае использовать специальный прибор, которым можно быстро и точно найти КЗ.

Однако в домашних условиях вряд ли у кого-то он найдется, поэтому выйти из положения можно с помощью мультиметра. О том, как определить короткое замыкание в проводке, используя тестер, мы рассказывали в соответствующей статье.

Если и это не помогло, рекомендуем вызвать мастера, который с помощью тепловизора или же других приспособлений найдет короткое замыкание и устранит его.

Вышел из строя АВ

Ну и самая редкая причина, которая также не исключается – плохое качество автомата, который выбивает из-за того, что бракованный.

Если Вы уверены, что проводка и бытовая техника целые, а перегрузка не возникает – проверьте автомат методом замены на аналогичный. С уверенностью можно сказать, что это поможет устранить проблему.

Чтобы в будущем больше не столкнутся с таким случаем, рекомендуем ознакомиться с рейтингом лучших производителей автоматических выключателей и выбрать один из списка.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Иногда на форумах можно встретить ситуацию, когда АВ выбивает при включении стабилизатора. Тут тоже свои нюансы, связанные с работой устройства и Вашей же невнимательностью. Дело в том, что стабилизаторы напряжения при пуске создают ток, который может превысить номинал Вашего автомата, в результате чего он выбьет.

Может быть еще и причина в самом стабилизаторе. Дешевые китайские модели славятся своим браком.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель.

Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель.

При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще. Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное по теме:

Почему выбивает автомат в щитке? Способы решения данной проблемы

Для того чтобы найти способ решения данной проблемы следует в первую очередь определить причину отключения автоматического выключателя. Автоматический выключатель по определению предназначен для защиты электропроводки от аварийных режимов — перегрузки или короткого замыкания. То есть данный защитный аппарат автоматически размыкает цепь в случае превышения допустимого тока нагрузки (перегрузка) или возникновению повреждения в схеме электропроводки или на одном из включенных в сеть бытовых электроприборов (короткое замыкание).

Отключение по причине перегрузки

В первую очередь необходимо проанализировать, какая нагрузка была включена к тем линиям электропроводки, которые подключены к данному автомату. Например, автоматический выключатель питает две розетки, расположенные в одной из комнат квартиры.

В одну розетку включен электрический обогреватель, а в другую был включен пылесос. В данном случае необходимо разобраться был ли перегруз по току или нет.

Для этого необходимо сравнить ток нагрузки бытовых электроприборов с допустимым током нагрузки автоматического выключателя (номинальным током).

Мощность электрического обогревателя 2000 Вт, а мощность пылесоса 1500 Вт. Произведя несложные вычисления получаем ток нагрузки данных электроприборов — 9 и 7 А соответственно, суммарную нагрузка в данном случае составляет 16 А. В квартирном щитке для защиты линии электропроводки, питающей данные розетки, установлен автоматический выключатель номинальным током 16 А.

Исходя из того что ток нагрузки не превышает номинальный для автоматического выключателя можно сделать вывод что перегрузки не было.

В противном случае, то есть если ток нагрузки больше номинального тока автоматического выключателя, то автоматическое отключение данного аппарата было по причине перегрузки.

Следует отметить, что повторное включение автоматического выключателя после отключения от перегрузки можно производить через несколько минут после его отключения. Это связано с тем, что тепловой расцепитель (тот элемент автомата, который защищает от перегрузки) в сработанном состоянии находится нагретым, поэтому для того чтоб он вернулся в исходное состояние ему необходимо остыть.

При отключении автоматического выключателя можно дотронуться до его корпуса. Если корпус теплый, то это свидетельствует о срабатывании теплового расцепителя, то есть отключения по причине наличия перегрузки в электрической сети.

Отключение по причине повреждения электропроводки

Как и упоминалось выше, причиной отключения автомата также может быть наличие повреждения. Наша задача проверить электропроводку на предмет повреждений.

Итак, произошло автоматическое отключение автомата, бытовые электроприборы остались включенными в розетку. Итак, включаем отключенный автомат. Повторное отключение автоматического выключателя свидетельствует о наличии повреждения. Теперь основная задача его локализировать. Отключаем все электроприборы, которые были включены к линиям электропроводки, питающейся от отключившегося автоматического выключателя, и делаем пробное включение. Если автомат не выбивает, то значит, был поврежден один из бытовых электроприборов, который был включен в сеть. Включаем каждый из бытовых электроприборов в сеть. Если при включении электроприбора автомат отключился, то значит, данный прибор вышел из строя и в нем есть повреждение (короткое замыкание). Поврежденный электроприбор необходимо отключить от сети и включить повторно вновь отключившийся автомат.

Отключение автоматического выключателя по причине его неисправности

Помимо вышерассмотренных аварийных режимов, которые имеют место при эксплуатации квартирной электрики, возможно также отключение автомата в щитке по причине его неисправности. Делать вывод о том, что автоматический выключатель неисправен можно лишь только в том случае, если вы убедились в том, что нет причин для его отключения.

Автомат может отключаться по причине наличия конструктивных неисправностей (брака). Например, его номинальные характеристики, в частности номинальный ток нагрузки может не соответствовать значению, указанному на аппарате. Например, автоматический выключатель имеет номинальный ток 32 А, но он отключается при токе не более 20 А.

При этом корпус аппарата нагрет, что свидетельствует о причине срабатывания теплового расцепителя.

Если разница между номинальным током и током нагрузки, при котором происходит отключение автомата, небольшая, то это не является признаком неисправности данного электрического аппарата, так как фактические параметры автоматического выключателя зависят от температуры окружающей среды, класса аппарата,

Возможно также срабатывание автомата по причине некачественного контакта в месте подключения проводов к выключателю. Ослабленный контакт приводит к нагреву контактной пластины автоматического выключателя и соответственно самого электрического аппарата и ускорению срабатывания теплового расцепителя.

Возможно, корпус еще не успел оплавиться, поэтому необходимо попробовать корпус на предмет его нагрева и также проверить надежность контактного соединения проводников.

Что делать в данном случае? Если корпус автоматического выключателя сильно оплавлен, то высока вероятность того, что он будет работать некорректно. Поэтому он подлежит замене в обязательном порядке.

Если оплавление корпуса незначительное и не привело к его деформации, то необходимо произвести подтяжку контактных соединений, при необходимости заново подключить жилу провода (кабеля).

Если нагрузка бытовых электроприборов больше, чем номинальный ток автомата, то прежде чем ставить автомат на больший номинальный ток, необходимо убедиться в том, что электропроводка сможет выдержать нагрузку, которая будет протекать по ней в случае установки нового защитного аппарата. Если сечение кабеля или провода электропроводки не рассчитано на номинальный ток установленного аппарата, то это в скором времени приведет к повреждению линии электропроводки.

Также важным критерием нагрузочной способности электропроводки является ее техническое состояние. В случае неудовлетворительного технического состояния электропроводки, установка автоматического выключателя на больший номинальный ток не рекомендуется, так как надежность электропроводки значительно снижается.

Почему отключается автомат на счетчике – Почему выбивает автомат возле счётчика

  • Причины выбивания автомата в счетчике
  • Почему выбивает автомат в щитке
  • как определить источник неисправности, и что делать, если постоянно срабатывает рубильник на счетчике и не включается
  • причины, что делать, как включить?
  • Почему выбивает автомат в щитке при включении стиральной машины, водонагревателя, света, плиты, при перегорании лампочки
  • Причины по которым выбивает автомат в электрическом щитке
  • квартира, причины неисправности и ее устранение

Срабатывание автоматического выключателя – первый признак проблем энергоснабжения дома или квартиры, их решение не терпит отлагательств.

В случае нечастых перебоев, жильцы редко обращаются к электрикам за проверкой или заменой автоматического выключателя, поскольку считают, что реальных осложнений нет.

В большинстве случаев просто автомат включается заново и все возвращается на «круги свои».

Но такой подход не верный, поскольку дальнейшие сбои гарантированны, ведь истинная причина не устранена, а значит может и перегореть проводка, может по плавиться сам автоматический выключатель, а может сгореть и электроприбор.

Рассмотрим первопричины выбивания автоматов на щитке и пути решения ситуации.

Возможные причины отключения автомата в электрощите

Существует несколько источников нестабильной работы автомата. С некоторыми из них можно справиться самостоятельно, а на некоторые нужно вызвать профессионального электрика.

Высокая нагрузка на проводку

Перегруз сети выступает главным виновником выбивания автомата. Биметаллическая пластина внутри прибора нагревается, размыкая контакт. Это происходит, когда к одной электрической группе одновременно подключено несколько мощных приборов (бойлер, холодильник, стиральная машинка), и их суммарная мощность достигает 17-20 Ампер.

Автомат же рассчитан на пиковую нагрузку 16 Ампер. Результат одновременного задействования группы устройств – срабатывает автоматический выключатель, прекращая подачу электричества, сохраняя целостность электропроводки..

  • Существует четыре варианта решения проблемы:
  • установить автомат мощнее, но возникает риск воспламенения оставшейся старой проводки: ведь нагрузка остается прежней и если автомат не сработает, а провода не выдержат большей нагрузки, то они просто могут перегореть;
  • избегать одновременного включения нескольких мощных приборов;
  • распределить мощность приборов по разным автоматам, но понадобится прокладка нового кабеля, установка дополнительной розетки;
  • заменить старый провод на новый большего сечения.

Последний вариант считается самым приемлемым – он гарантирует надежность, минимизирует риск отключения автоматики в будущем. Реализация задуманного невозможна без помощи специалиста.

Выход из строя бытового прибора

Причиной отключения автомата выступают вышедшие из строя используемые электроприборы. Необходимо определить, какая именно техника неисправна. Первое – отключите бытовые приспособления, включенные до момента выбивания автомата. Потом поочередно подключайте и наблюдайте, на каком устройстве автоматика вновь отключит электричество.

  1. Выбивать автомат при включении холодильника может:
  2. вышедший из строя компрессор;
  3. нарушение функционирования пускового реле;
  4. перегоревший ТЭН испарительного блока системы «No Frost».

  • При выбивании автомата на счетчике одновременно с пуском электрического котла первопричиной выступают неисправности:
  • повреждение ТЭНов: теплоноситель контактирует со спиралью, размещенной внутри;
  • перебит кабель питания;
  • наблюдается пробой на корпус, возникающий при оголении внутренней проводки котла.

  1. Для микроволновок характерны такие неполадки, влияющие на срабатывание автоматического выключателя:
  2. дефекты работы трансформатора, преобразовывающего ток напряжения с одного вида в другой;
  3. замыкание внутри магнетрона.

Короткое замыкание

Подобная ситуация возникает, когда провод фазы контактирует с нулем. Результат – автомат может выбивать без нагрузки. Часто такое случается после проведения ремонтных или монтажных работ с просверливанием отверстий в стенах, где проложен кабель.

Для предупреждения замыкания необходимо обследовать места, которые были затронуты во время ремонта. При выявлении повреждения провода его нужно заменить на новый.

Плохой контакт

Если отключение автоматики началось без явных причин, проблема кроется в местах соединения проводов. Область изъяна определить легко: недалеко от самого щита или вблизи комнатных розеток. Для начала нужно перепроверить все зажимы в щитовой возле счетчика, особенно если наблюдается выбивание вводного автомата. Далее переходим к распределительным коробкам, розеткам, включателям.

Если после перепроверки всех соединений, продолжает выбивать — значит проблема кроется непосредственно в неисправности прибора-автомат, он требует замены.

Другие причины срабатывания автоматического выключателя

Выбивание также может быть связано с кратковременным повышением тока при перегорании лампочки накаливания. Особенно часты случаи, когда установленный выключатель рассчитан на незначительную силу – до 10 Ампер.

Встречаются случаи, когда выбивает автомат при включении стабилизатора напряжения, что связано с техническими особенностями последних. При их включении образуется ток, который превышает значение имеющегося автоматического выключателя. Помните, что недорогие стабилизаторы часто подводят, ненадежны, потому часто пробивают.

Несмотря на то, что с первого взгляда кажется будто проблема легко решаема, ремонт и замену должен проводить исключительно профессиональный электрик. В ином случае может пострадать не только электроприбор, но и воспламенится или будет плавиться вся проводка

Компания «ЛюксЭнергоСервис» предоставляет комплексные услуги по обслуживанию электрических сетей в квартирах и частных домах. Мастера нашего штата имеют соответствующее образование и допуски на выполнение электромонтажных работ, в том числе с сетями высокого напряжения (более 1000 В).

Что делать, если срабатывает автомат в электрощите | Инвертор, преобразователь напряжения, частотный преобразователь

Если в квартире погас свет, отключились розетки, либо закончила работать электрическая плита, то хоть какой мало-мальски знакомый с электротехникой человек идет на площадку инспектировать в электрощите состояние автоматических выключателей. В большинстве случаев, устранение неисправности сводится к повторному включению автомата.

Факт срабатывания современного модульного автоматического выключателя определяется просто: ручка находится в положении «вниз», на ней ясно виден круглый символ — «ноль». Для включения довольно повернуть эту ручку ввысь, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.

Многие квартиры на постсоветском пространстве оборудованы щитками с автоматами малость другого эталона.

Автоматические выключатели серии АЕ и им подобные имеют малость огромные габариты, крепятся к основанию длинноватыми винтами и владеют противным свойством: при срабатывании их ручка остается в прежнем, верхнем положении.

Это затрудняет поиск сработавшего автомата, который нужно выключить и опять включить, чтоб вновь подать напряжение.

Но все это, по сути, мелочи. Сработавший автомат гласит о некий неисправности, а нам нужно разобраться, о какой конкретно.

Расцепители автоматических выключателей

Для начала нужно узнать хотя бы в общих чертах, что такое автоматический выключатель, и как он работает. Многим понятно, что автомат разрывает «фазу».

Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только лишь по желанию обладателя, поворачивающего ручку вниз.

На то это и «автоматический» выключатель, что выключиться он может и автоматом.

Нужно это для того, чтоб защитить проводники и квартирное электрическое оборудование от завышенного электронного тока, способного вызвать пожар и разрушения. Предпосылкой же возрастания тока может стать:

1. Перегрузка сети. Ее может вызвать включение неисправных электроприемников, либо электроприемников, суммарная мощность которых превосходит способности сети.

Последнее может быть связано и с неверной электронной разводкой по квартире, когда на одну группу приходится огромное количество бытовых розеток.

Любая розетка в отдельности полностью может быть и не перегружена, но суммарный их ток может достигать недопустимых для 1-го автомата значений.

Для защиты от токов перегрузки в автоматических выключателях применяется термический расцепитель — биметаллический контакт, состояние которого находится в зависимости от температуры, которая, в свою очередь, находится в зависимости от протекающего электронного тока. Уставку, другими словами, ток срабатывания термического расцепителя обычно можно регулировать в маленьких границах.

2. Куцее замыкание в сети. Оно может быть вызвано неисправностью проводки либо выходом из строя какого-нибудь электроприемника. Для новейшей проводки куцее замыкание может стать результатом ошибки в монтаже, к примеру, при соединении проводов в ответвительной коробке.

На физическом уровне куцее замыкание — это электронное соединение фазного и нулевого проводника кроме нагрузки. Так как сопротивление цепи в данном случае ограничивается только сопротивлением проводов, то электронный ток одномоментно добивается очень огромного значения.

Для защиты от сверхтоков недлинного замыкания термический расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода уже почти наверняка будут повреждены, а электронная дуга вызовет возгорание. Потому в модульных автоматических выключателях всегда применяется электрический расцепитель, скорость срабатывания которого составляет толики секунды с момента возрастания тока.

Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, естественно, включить его вновь. Но систематическое срабатывание гласит о некий дилемме, которую придется решать. Что все-таки делать, если отключился автомат в электрощите?

Куцее замыкание в цепи розеток

Коль скоро мы удостоверились, что причина срабатывания — куцее замыкание, то нужно узнать, где конкретно оно вышло.

Автоматические выключатели в щитке должны быть подобраны в согласовании с принципами селективности, а это означает, что сработать должен конкретно автомат, расположенный поближе всего к месту недлинного замыкания.

При всем этом выключатель реагирует лишь на замыкания в той части цепи, которая размещена после него относительно полосы.

Потому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой толикой вероятности размещено прямо во вводном щите.

При замыкании в границах квартиры срабатывает групповой выключатель и часто совместно с ним — вводной автомат.

В данном случае вводной аппарат можно смело включить вновь и узнать, какая конкретно группа электроприемников подключена к проблемному проводу — эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности 1-го из отключенных электроприборов.

Отыскать определенного виновника можно или последовательным включением всех электроприемников, или измерением их входного сопротивления. 2-ой метод не подходит для устройств, имеющих электрическое управление.

Неисправный прибор, очевидно, подлежит ремонту.

Если все приборы исправны, нужно приступить к осмотру розеток, входящих в состав группы: пластмассовые корпуса разобрать, проверить и подтянуть клеммные зажимы. После розеток наступает черед коробок. Их придется вскрыть.

И если осмотр не выявит очевидных дефектов, то провода нужно разъединить, чтоб проверить сопротивление меж жилами кабелей по отдельности. Такая проверка уже точно позволит найти, в каком конкретно из кабелей имеется замыкание.

Покоробленная линия подлежит подмене, а жилы в коробке нужно вновь соединить с применением сертифицированных зажимов.

Куцее замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат — можно попеременно щелкать выключателями для того, чтоб узнать, в цепи какого конкретно из их имеется куцее замыкание. Таким макаром сужаем область поиска до цепи группы осветительных приборов, вводимых с 1-го выключателя.

В этой группе следует кропотливо оглядеть каждый осветительный прибор, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление меж фазным и нулевым проводом со стороны каждого осветительного прибора. При всем этом можно найти осветительный прибор либо кабельную линию, в какой вышло замыкание.

Если же куцее замыкание выявляется на всех светильниках группы, либо находится в сети вне зависимости от положения выключателя, то местом замыкания, вероятнее всего, является ответвительная коробка освещения. Ее нужно вскрыть и проверить точно так же, как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные полосы, разъединив их концы.

Перегрузка сети

Перегрузка цепи освещения — явление довольно редчайшее, и чтоб его избежать, используйте только лампы, подходящие по мощности к вашим светильникам, а модернизацию цепи освещения производите с учетом резерва по мощности.

Ведь цепи освещения отдельных квартир нередко бывают защищены одним автоматом на 10 ампер.

Этого нередко бывает и довольно, но при установке огромного количества дополнительных осветительных приборов в щитке нужно предугадать дополнительный автомат освещения для их питания, в особенности, если осветительные приборы галогеновые либо с обыкновенными лампами накаливания.

Перегрузка розеточной сети — это совершенно не уникальность. Во время проектирования и монтажа проводки в доме нереально точно найти нагрузку на каждую группу.

Потому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки.

И, невзирая на то, что номинал автоматического выключателя обычно подбирается по сечению питающей жилы и не превосходит 25 ампер, номинальный ток розеток может составлять 16 ампер.

Тут все есть предпосылки для перегрузки, если все массивные электроприемники, такие как чайник, утюг, микроволновая печь и тому схожее, включить в розетки одной группы.

Здесь уж, очевидно, сработает автоматический выключатель.

И чтоб подобного не происходило, нужно умеренно распределять сильную нагрузку меж группами, а при отсутствии таковой способности — не включать в сеть сразу несколько массивных электроприемников.

Случается, что неисправный электроприбор потребляет завышенный ток, который приводит к перегрузке сети и срабатыванию автоматического выключателя.

Замерить ток в бытовых критериях не всегда может быть, но если срабатывание термического расцепителя происходит только при включении какого-то 1-го электроприемника, а номинальная мощность этого прибора не превосходит 2,5 кВт, то следует произвести его ревизию на предмет наличия дефектов.

Неисправность автоматического выключателя

Не так и изредка предпосылкой неизменного срабатывания автоматических выключателей является неисправность последних. Даже посреди новых автоматов допускается некое количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в главном, термических расцепителей) нередко выявляется исключительно в ходе эксплуатации.

Потому при периодическом срабатывании термического расцепителя автомата, до того как приступать к конструктивным способам решения трудности, можно просто произвести пробную подмену автомата на похожий по номиналу и характеристике.

В заключение

В статье мы специально обошли стороной моменты, когда срабатывание автомата вызвано повреждением полосы в процессе ремонтных работ — это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.

Но в итоге хотелось бы напомнить, что самый пользующийся популярностью метод решения трудности срабатывающего автомата — подмена его на автомат большего номинала — не допустим категорически.

Автоматические выключатели — это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается конкретно с целью обеспечения безопасности.

Произвольно избранный автомат не выполнит собственных функций и не защитит от небезопасных режимов работы электронной сети.

Александр Молоков

Смотрите также по данной теме: Стоит подменять автоматический выключатель, если он «выбивает»?

Что делать если срабатывает УЗО?

Если у Вас отключилось («выбило») УЗО можно вызвать электрика на дом, или самостоятельно попробывать определить характер и место неисправности электросети. Порядок действий при этом будет следующий:

Взвести УЗО (включить).

Если УЗО включается при повторном включении, то это значит, что в электросети была либо кратковременная утечка тока, или УЗО сработало из за помех в электросети. Если при включении УЗО оно длительное время работает без отключений — можно забыть про эту проблему.

(это скарее всего помехи). Но если УЗО переодически срабатывает, то проблема вызвана нарушением изоляции с характером плохого контакта. (бывает в шнурах переносок или электропиборах, которые в определённых положениях или режимах дают утечку на землю.

В этом случае поиск неисправного места, может занять продолжительное время.

Если УЗО не включается при повторном включении (мгновенно отключается), то это означает, что: электропроводка имеет повреждение изоляции, или какой-либо электроприбор неисправен. Так же нередко бывает неисправно и само УЗО. В этой ситуации действуем следующим образом:

Отключаем все автоматовтоматические выключатели цепей, подключеных к срабатывающиму УЗО. Если УЗО включилось — начинаем включать автоматические выключатели по очереди. После включения одного из автоматов, УЗО вновь сработает — в этой линии и следует искать неисправность.

Если УЗО не взводится при всех отключенных автоматах — отсоединяем от него отходящие провода и повторно пробуем его включить. Если УЗО не взводится — оно неисправно.

Как найти утечку тока в электропроводке?

Опытный электрик знает — чтобы найти неисправную линию, необходимо отключать каждую линию по одной. После отключения, каждый раз проверяем УЗО на включение. Оно должно включиться, когда мы отключим неисправную цепь.

Когда цепь определена, начинаем искать неисправность (утечку тока) уже в ней, детально. Для начала в этой линии отключаем все электроприборы.

Подключаем эту линию в электрощите обратно, и взодим УЗО: если взводится — то неисправность надо искать в каком-то из электроприборов, если нет — то неисправность в электропроводке.

Поиск неисправного электроприбора:

По одному следует вернуть каждый электроприбор в цепь. Прибор при включении которого УЗО сработает — неисправен. Подключаем все электроприемники (кроме неисправного), взводим УЗО — всё должно работать!

Неисправный прибор — ремонтируем или покупаем новый.

УЗО (устройство защитного отключения)

 Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока. УЗО устанавливают обязательно в паре с автоматическими выключателями.

Дифференциальные автоматы (АВДТ)

 Дифавтомат (дифференциальный автомат) устройство объединившее в себе УЗО и автоматический выключатель. Это устройство компактнее и проще в монтаже, чем связка УЗО+автомат, но стоит дороже их.

Вот в принципе и все основные устройства которые могут потребоваться для вашей безопасности и безопасности ваших электроприборов.

При использовании материалов обязательна ссылка на источник: electric63.ru

Вопросы присылайте любым удобным способом. См. меню => Контакты

Заказать ремонт электрики в квартире



Не откладывайте решение проблем — ЗВОНИТЕ!

Что вызывает короткое замыкание?

Термин «короткое замыкание» часто используется несколько неправильно для обозначения любой проблемы с проводкой в ​​электрической цепи. Истинные короткие замыкания возникают, когда провода электрической цепи или соединения проводов обнажены или повреждены; они должны быть диагностированы и отремонтированы как можно скорее.

Что такое короткое замыкание?

Короткое замыкание относится к определенному состоянию, при котором электричество выходит за пределы установленного пути электрической цепи.Короткое замыкание происходит, когда электрический поток завершает свой круговой путь через более короткое расстояние, чем присутствует в установленной проводке.

Определение короткого замыкания

По своей природе электричество стремится к тому, чтобы вернулся на землю , и в правильно функционирующей цепи это означает, что ток течет через установленную электрическую цепь обратно к сервисной панели, а затем обратно через электрические провода. Однако, если соединения внутри проводки ослабнут или разорвутся, может возникнуть утечка электрического тока.»В этом случае электрический ток немедленно стремится вернуться к земле по более короткому пути. Этот путь вполне может проходить через легковоспламеняющиеся материалы или даже через человека, поэтому короткое замыкание представляет опасность пожара или смертельного шока. .

Причина, по которой это происходит, заключается в том, что эти другие материалы предлагают путь с меньшим сопротивлением, чем присутствует в медной проводке цепи. Например, в выключателе света с неисправной проводкой или ненадежным соединением проводов, если оголенный медный горячий провод касается металлической распределительной коробки или металлической лицевой панели на переключателе, ток будет прыгать в направлении любого пути с наименьшим сопротивлением, что вполне может проходить через палец, руку и тело того, кто прикасается к переключателю.

2 типа короткого замыкания

В общих чертах, короткое замыкание — это любое состояние, при котором установленная электрическая цепь прерывается из-за дефекта проводки или электрических соединений. На самом деле, есть две ситуации, которые квалифицируются как короткие замыкания, хотя имеют разные названия.

Короткое замыкание

Термин короткое замыкание чаще всего используется электриками для обозначения ситуации, когда горячий провод, по которому проходит постоянный ток, касается нейтрального провода.Когда это происходит, сопротивление мгновенно уменьшается, и большой объем тока протекает неожиданным путем. Когда происходит это классическое короткое замыкание, иногда разлетаются искры, вы можете услышать треск, а иногда возникает дым и пламя.

Заземление

Замыкание на землю — это тип короткого замыкания, которое возникает, когда ток, по которому проходит горячий провод, входит в контакт с какой-либо заземленной частью системы, такой как оголенный медный провод заземления, заземленная металлическая настенная коробка или заземленная часть прибора.Как и в случае с классическим коротким замыканием, замыкание на землю вызывает мгновенное уменьшение сопротивления, что позволяет большому количеству беспрепятственного тока проходить по неожиданному пути. Здесь меньше шансов на возгорание и возгорание, но больше шансов на шок.

3 причины короткого замыкания

Есть несколько причин короткого замыкания, в том числе три, которые чаще всего виноваты.

Неисправность изоляции провода цепи

Старая или поврежденная изоляция может привести к соприкосновению нейтрали и горячих проводов, что может вызвать короткое замыкание.Неизолированные скобы, проколы гвоздей и винтов, а также старение могут привести к ухудшению состояния оболочки проводов или изоляции и возникновению коротких замыканий. Или, если животные-вредители, такие как мыши, крысы или белки, грызут проводку цепи, внутренние проводники могут быть оголены, что вызовет короткое замыкание.

Свободные соединения проводов

Крепления могут ослабнуть, иногда позволяя соприкасаться нейтральным проводом и проводом под напряжением. Исправить неисправные соединения проводов непросто, и с этим лучше всего справятся те, кто хорошо знаком с электромонтажными работами.

Неисправная проводка устройства

Когда устройство подключено к розетке, его проводка становится продолжением цепи, а любые проблемы в проводке устройства становятся проблемами цепи. В старых или сломанных приборах со временем может возникнуть внутреннее короткое замыкание. Короткое замыкание в электроприборах может происходить в вилках, шнурах питания или внутри самого устройства. Лучше попросить техника взглянуть на шорты в более крупных приборах, таких как духовки и посудомоечные машины.Меньшие приборы, такие как лампы, часто можно перемонтировать самостоятельно.

3 Средства защиты от коротких замыканий

Поскольку как классические короткие замыкания, так и замыкания на землю представляют опасность поражения электрическим током и возгорания, ваша система электропроводки имеет различные средства защиты от этих опасностей.

Автоматические выключатели или предохранители

С 1960-х годов практически все новые или обновленные системы электропроводки защищены главной сервисной панелью, на которой размещены отдельные автоматические выключатели, управляющие отдельными цепями в доме.В старых установках проводки аналогичная защита обеспечивается предохранителями. В автоматических выключателях используется внутренняя система пружин или сжатого воздуха, чтобы определять изменения в протекании тока и разрывать соединение цепи при возникновении нарушений, таких как внезапное беспрепятственное протекание тока, возникающее во время короткого замыкания.

Прерыватели цепи при замыкании на землю (GFCI)

Начиная с 1971 года, электрические правила стали требовать защиты от замыкания на землю либо с помощью специальных автоматических выключателей GFCI, либо с помощью розеток GFCI.Эти устройства выполняют те же функции, что и автоматические выключатели, в том смысле, что они обнаруживают изменения тока, но они намного более чувствительны, чем автоматические выключатели, и перекрывают ток, когда они обнаруживают очень незначительные колебания тока. GFCI являются наиболее ценными для защиты от ударов, которые могут возникнуть при коротких замыканиях типа замыкания на землю.

Прерыватели цепи от дугового замыкания (AFCI)

Начиная с 1999 года, электрические правила начали требовать нового типа защиты от дуги — искры, возникающей при скачках электричества между металлическими контактами, например, когда проводное соединение ослаблено, но не разъединено полностью.Вы можете рассматривать AFCI как устройство, которое предупреждает короткие замыкания и отключает питание до того, как оно достигнет состояния короткого замыкания. В отличие от GFCI, которые предназначены для защиты от ударов, AFCI наиболее полезны для предотвращения пожаров, вызванных дуговым разрядом. Защита AFCI может быть обеспечена как автоматическими выключателями AFCI, так и розетками AFCI.

Устранение коротких замыканий

Наиболее распространенным признаком короткого замыкания является срабатывание автоматического выключателя и отключение цепи.Однако есть и другие условия, которые могут вызвать срабатывание автоматического выключателя, например, перегрузка по мощности, поэтому важно определить, почему срабатывает автоматический выключатель. Если автоматический выключатель продолжает отключаться сразу после сброса, это явный признак того, что есть проблема с проводкой где-то в цепи или в одном из устройств, подключенных к этой цепи.

Следуйте этой процедуре, если вы подозреваете короткое замыкание:

  1. Найдите сработавший автоматический выключатель: На главной сервисной панели найдите отдельный автоматический выключатель с ручкой, которая защелкнулась в положении ВЫКЛ.Некоторые выключатели могут иметь красный или оранжевый индикатор в виде окна, чтобы их было легче обнаружить. Этот сработавший прерыватель идентифицирует цепь, в которой существует проблема. При осмотре цепи оставьте выключатель выключенным.
  2. Проверьте шнуры питания устройства: Проверьте все шнуры питания, подключенные к розеткам в цепи, которая отключилась. Если вы обнаружите что-либо, что повреждено или пластиковая изоляция расплавилась, велика вероятность, что короткое замыкание произошло внутри самого прибора или устройства.Отключите эти приборы от электрической сети. Если вы обнаружите подозрительные устройства, снова включите автоматический выключатель после отключения их от сети. Если цепь теперь остается активной без повторного отключения, вполне вероятно, что ваша проблема возникла в приборе. Однако, если автоматический выключатель сразу же снова сработает, переходите к следующему шагу.
  3. Выключите все выключатели света и прибора в цепи. Затем верните автоматический выключатель в положение ВКЛ.
  4. Включите каждый выключатель света или выключатель прибора по одному.Если вы дойдете до переключателя, который снова вызывает срабатывание автоматического выключателя, вы определили участок электрической проводки, где имеется слабое соединение или проблема с проводкой.
  5. Устранить проблему с электропроводкой. На этом этапе может потребоваться помощь профессионального электрика. Не пытайтесь сделать это, если вы не уверены в своих знаниях и уровне навыков. Этот ремонт будет включать отключение цепи, затем открытие розеток и распределительных коробок для проверки проводов и соединений проводов и выполнения любого необходимого ремонта.

Если вы не можете найти очевидную проблему в одном из подключаемых устройств или в соединениях проводки прибора, проблема, скорее всего, скрыта где-то в настенной проводке. Для решения этой проблемы вам потребуется вызвать квалифицированного электрика. Не включайте цепь повторно, пока проблема не будет выявлена ​​и устранена — это может привести к пожару и поражению электрическим током для вас и вашей семьи. Любой запах дыма, следы обугливания или расплавленного пластика — признак серьезной проблемы.

Как исправить короткое замыкание. По большей части электрические схемы… | Брайан Миллер

По большей части электрические цепи рассчитаны на нормальную величину тока, допустимую в вашем доме или офисе. Часто на вашем автоматическом выключателе или розетке даже есть номинал, чтобы напомнить вам, с чем он может справиться. Однако иногда эта нагрузка может быть превышена, и ваш автоматический выключатель это сделает. Причин для отключения много, и их часто можно решить, просто подойдя к выключателю и переключив выключатель с выключенного на включенное положение.

Однако в случае перегрузки цепей это отключение может произойти немедленно и непрерывно. Если вы часто отключаете цепи, это указывает на серьезную проблему. Вот как узнать, перегружены ли ваши схемы, и что с этим можно сделать.

Как определить, перегружены ли цепи

Нагрузка — это термин, обозначающий количество электричества, протекающего через цепь. Величина нагрузки, на которую рассчитана цепь, — это количество общего электричества, на которое она рассчитана, с учетом устройств, предназначенных для этой цепи.Когда к розетке подключено слишком много устройств, цепь «отключается», чтобы предотвратить ее перегрев.

Решения для отключения обычно просты, в том числе:

  1. Переместите устройства, потребляющие большую мощность, в другие розетки, чтобы распределить потребляемый ток.
  2. Выключите неиспользуемые устройства, чтобы минимизировать нагрузку.
  3. Проверьте, нет ли ослабленных проводов. Если да, выключите питание этой цепи, затяните провода и восстановите питание.
  4. Но иногда эти усилия по устранению неполадок не работают. Если ничего из вышеперечисленного не помогло, возможно, вы столкнулись с такими проблемами, как короткое замыкание или замыкание на землю.

Что такое короткое замыкание?

Короткое замыкание происходит, когда горячий провод (провод, через который проходит напряжение) касается другого горячего провода или нейтрального провода. Электричество отталкивается (в случае другого горячего провода) или искры в направлении пустого пространства (в случае нейтрального провода), вызывая короткое замыкание.

Как исправить короткое замыкание

Короткое замыкание вызвано проводкой внутри стен и требует профессионального ухода. Если вы не являетесь сертифицированным электриком, вам следует обратиться за помощью к диагностике и устранению короткого замыкания. Если ваша цепь замкнута накоротко, может потребоваться повторное подключение.

Короткое замыкание также может быть внутри используемого вами устройства, с которым также необходимо обращаться с надлежащими навыками. Если вы работаете с устройством, которое имеет короткое замыкание, лучше всего обратиться к сертифицированному поставщику качественных запасных частей для работы и замены частей устройства.Если оставить это без внимания, короткое замыкание продолжится и может превратиться в более серьезную проблему. Обратитесь к квалифицированному поставщику услуг, например к SingleSource Communication, чтобы убедиться, что короткое замыкание исправлено правильно и в соответствии с кодом.

Что такое замыкание на землю?

Короткое замыкание на землю — это тип короткого замыкания, при котором горячий провод касается провода заземления или той стороны металлической коробки, в которой находится горячий провод (очень похоже на случай другого горячего провода и нейтрального провода).

Как устранить замыкание на землю

Процесс устранения замыкания на землю такой же, как и при коротком замыкании.Если вы считаете, что у вас короткое замыкание или замыкание на землю, мы можем помочь.

Перегрузка цепей — распространенная проблема, и обычно ее можно легко устранить, управляя количеством устройств, используемых в цепи. Однако, если проблема не исчезнет, ​​вызовите профессионального сервисного центра. Свяжитесь с SingleSource Communications, чтобы узнать больше о перегруженных схемах и о том, как мы можем помочь вашему бизнесу отремонтировать и заменить ваши схемы.

Свяжитесь с Брайаном Миллером на LinkedIn

SingleSourceCom.com является лидером в области ремонта, бывшего в употреблении и восстановленного телекоммуникационного оборудования, включая сетевое, микроволновое и информационное оборудование. Свяжитесь со специалистом команды сегодня.

Инженерная школа Массачусетского технологического института | »Что такое короткое замыкание?

Что такое короткое замыкание?

Электроэнергия по простому пути

Мэг Мерфи

Детям говорят: никогда не вставляйте металлический нож в подключенный тостер. Вы рискуете получить удар электрическим током или загореться тостер.

Страх: короткое замыкание. Чтобы нагреватель внутри тостера работал, электрический ток должен проходить внутри его проводящего металлического материала. Этот ток проходит через замкнутую цепь, которая является петлей. Металлический нож, однако, дает электричеству дополнительный путь передвижения — и он его возьмет.

«Короткое замыкание — это соединение между двумя частями электрической цепи, в которых вы не хотите находиться», — говорит Карл Берггрен, профессор электротехники факультета электротехники и информатики.Он также возглавляет группу квантовых наноструктур и нанофабрикатов в исследовательской лаборатории электроники.

«Когда вы строите электрическую цепь, вы пытаетесь заставить ток проходить по определенным путям для выполнения определенных функций», — объясняет он. «В случае тостера, когда вы подносите нож к нагревательному элементу, он сокращает ток. Этот новый путь проще, чем проходить через нагревательный элемент, который оказывает сильное сопротивление потоку ».

Итак, что именно происходит, когда электричество меняет курс.Во-первых, говорит Берггрен, ваш тостер перестает работать. «Ваше устройство не будет работать должным образом, потому что ток идет не туда, куда оно должно идти», — говорит он. А потом становится еще хуже, очень и очень быстро. «Поскольку металлический объект, вызывающий короткое замыкание в цепи, более проводящий, в него может протекать большой ток». За миллисекунды ток может стать в тысячи раз больше обычного. Бум.

Так что будьте осторожны, когда ветка дерева замыкает провода на линии электропередачи. Мокрая древесина — это идеальный путь для электрического тока с низким сопротивлением, и мы знаем, что это значит.Жара, искры и неприятности впереди…

Опубликовано: 11 ноября, 2017

Устранение неисправностей Проблемы с электричеством в доме

Электроэнергия отключена частично или во всем доме? Этот совет специалиста показывает вам, как диагностировать причину отключения электроэнергии и как снова включить питание.

Когда электричество отключается во всем или части вашего дома, первое, что нужно сделать, это определить масштаб и источник проблемы.

Первый вопрос: проблема в электрической системе вашего дома или в электроснабжении вашего дома коммунальной компанией?

У соседей нет электричества. Если во всем доме отключено электричество и ваши соседи тоже потеряли электроэнергию, позвоните в коммунальную компанию по мобильному телефону.

У соседей есть электричество. Если у ваших соседей есть электричество и / или какая-либо часть электричества в вашем доме работает, проблема в домашней системе.

Это означает, что вам нужно проверить другие комнаты, нет ли в одной из них света или розеток.

Если вы не знакомы с тем, как электричество передается по дому через электрические цепи, обязательно ознакомьтесь с разделом «Как работает домашняя электрическая система».

Как проверить наличие перегрузки электрической цепи

Если у ваших соседей есть электричество — или если электричество в вашем доме работает, — проблема, как правило, вызвана перегрузкой цепи, коротким замыканием или неплотной проводкой.

Обычно можно предположить, что проблема заключается в перегрузке цепи, если она возникла, когда кто-то пользовался феном, электрическим обогревателем, кондиционером или другим электроприбором, потребляющим большой электрический ток.

Проверка главной панели

Как обсуждалось в разделе «Главная электрическая панель и вспомогательные панели», автоматические выключатели (или предохранители в старых электрических панелях) автоматически отключают электрическую цепь, если через провода протекает слишком большой ток или если электрическая система имеет отказ.Если цепь перегружена, должен сработать автоматический выключатель или перегореть предохранитель, отключив всю цепь.

Некоторые цепи защищены электрическими розетками (розетками) GFCI или автоматическими выключателями. Эти цепи, обычно розетки на кухне, в ванной или на открытом воздухе, особенно чувствительны к коротким замыканиям и перегрузкам. Если розетка GFCI выключателя сработала, он также может отключить все подключенные к ней розетки. Часто проблему можно решить, просто нажав кнопку сброса на устройстве GFCI.Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток. Чтобы сбросить прерыватель замыкания на землю, нажмите кнопку «Сброс».

Если цепь, которая не работает, не включает устройство GFCI, проверьте электрическую вспомогательную панель или главную панель, которая обслуживает цепь. Посмотрите, не сработал ли один из автоматических выключателей. Это может быть не так очевидно, как кажется. Сработавший автоматический выключатель не обязательно находится в положении «Выкл.» — он может находиться посередине между «Выкл.» И «Вкл.».

Загляните в электрическую панель на предмет сработавшего прерывателя цепи.© HomeTips

Выключите или отсоедините все от неисправной цепи. Затем сбросьте прерыватель. Полностью переведите его в положение «Выкл.», А затем в положение «Вкл.». Полностью выключите автоматический выключатель, затем снова установите его в положение «ВКЛ.». © HomeTips

Если ваша система защищена блоком предохранителей, а не электрической панелью с автоматическими выключателями, замените «перегоревший» предохранитель. Найдите сломанный элемент под стеклянной поверхностью предохранителя. Лучше всего использовать инструмент, называемый съемником предохранителей, чтобы удалить и заменить неисправный предохранитель.Не прикасайтесь пальцами к металлическим частям! Если ваши цепи защищены плавкими предохранителями, удалите и замените те, которые сгорели. Не прикасайтесь к металлическим частям! © HomeTips

Если цепь сразу перегорает после сброса выключателя или замены предохранителя, вызовите электрика. Обугленный провод или неисправное устройство в цепи, вероятно, потребуют замены.

Если цепь не перегорела, снова включите свет и подключите приборы по очереди, чтобы проверить отсутствие перегрузки или короткого замыкания.

Оценка электрических нагрузок

Если одно устройство, потребляющее большой ток, кажется, перегружает цепь, вы можете выключить другие устройства при его использовании, но, вероятно, будет лучше обновить вашу электрическую службу. Если лампы или розетки по-прежнему не работают, вероятно, проблема связана с ослабленным проводом.

Если свет тусклый при включении приборов, причина в том, что слишком много электрических устройств получают питание от одной цепи. Если подключение некоторых устройств к розеткам других цепей не решает проблему, возможно, вам придется обновить электрическую панель вашего дома.

Для сегодняшних потребностей в электричестве главная электрическая панель должна обеспечивать мощность 100 ампер или более; Услуги на 150 или 200 ампер даже лучше для домов, оборудованных большим освещением и электрическими удобствами.

Основная панель мощностью менее 100 ампер может быть перегружена, что может привести к потускнению света при включении электроприборов и может привести к частым отключениям электричества в доме. Если это так в вашем доме, поговорите с подрядчиком по электрике об установке новой, более крупной электрической панели.

Не выполняйте самостоятельный ремонт электрооборудования, если у вас нет опыта и знаний в области электромонтажных работ. Если вы в состоянии выполнить эту работу, обязательно соблюдайте все меры предосторожности:

• Никогда не работайте с электрическими проводами под напряжением. Всегда сначала отключайте цепь.

• Не стойте в воде или на влажном полу, даже при работе с низковольтной проводкой, например, с телефонными проводами.

Как отследить короткое замыкание

Короткое замыкание происходит, когда горячий провод касается нейтрального или заземляющего провода; дополнительный ток, протекающий по цепи, вызывает срабатывание автоматического выключателя или перегорание предохранителя.

Хотя часто бывает легко определить короткое замыкание или перегрузку цепи — свет гаснет, когда вы подключаете тостер, — не всегда так просто определить, где это произошло в электрической системе.

Проверьте, нет ли черных пятен на крышках неработающих выключателей или розеток. Затем поищите изношенные или поврежденные шнуры или поврежденные вилки на лампах и приборах.

Замените поврежденный шнур или вилку, а затем замените предохранитель или сбросьте прерыватель.Если цепь выходит из строя после того, как прибор использовался в течение короткого времени, вероятно, у вас есть перегрузка цепи. Переместите некоторые лампы и приборы в другую цепь и замените предохранитель или сбросьте автоматический выключатель для первой цепи.

Если вы не обнаружите ни одного из этих признаков неисправности, вы должны проследить свой путь по цепи, выполнив следующие шаги.

Если эти действия не решают проблему, ваша проводка неисправна. В этом случае лучше всего вызвать электрика для устранения проблемы.

Вот последовательность действий для отслеживания неработающей цепи.

  1. Выключите все настенные выключатели и отключите все лампы и все приборы в обесточенной цепи. Затем сбросьте сработавший прерыватель или установите новый предохранитель, как описано выше.
  2. Если цепь сразу же отключится, проблема может заключаться в коротком замыкании в розетке или переключателе. Отключив питание схемы, снимите заглушки подозрительных выключателей и розеток. Осмотрите проводку на предмет оголенных проводов, которые могут быть заземлены относительно других проводов или металлической коробки.Обязательно посмотрите (и понюхайте) на предмет обугленной изоляции провода. Замените или отремонтируйте любую неисправную проводку.
  3. После сброса автоматического выключателя или сброса предохранителя, если автоматический выключатель не срабатывает или новый предохранитель не сгорает сразу, включите каждый настенный выключатель по очереди. Если один из них отключает автоматический выключатель или перегорает предохранитель, вы определили источник проблемы. Это означает, что имеется короткое замыкание в осветительной арматуре или розетке, управляемой этим переключателем, или короткое замыкание в проводке переключателя.Замените или отремонтируйте неисправный переключатель, приспособление или проводку.
  4. Если включение настенного выключателя не вызывает проблемы, скорее всего, проблема в лампах или приборах. Подключите их по очереди, чтобы проверить каждую. Если цепь не выходит из строя, возможно, она вышла из строя из-за перегрузки. Переместите некоторые устройства в другую цепь. Если цепь выходит из строя сразу после того, как вы подключили устройство, проблема обнаружена. Сначала проверьте шнур. Затем подумайте о том, чтобы специалист по ремонту бытовой техники проверил выключатель и другие электрические детали.

Как проверить наличие электричества в розетке или коммутаторе

Проверить, подключены ли электрическая розетка или выключатель к «живому» электричеству, несложно.

Использование бесконтактного тестера напряжения. Самый быстрый, безопасный и простой инструмент для проверки наличия напряжения на розетке или выключателе — это бесконтактный электрический тестер. С помощью этого инструмента вы просто вдавливаете непроводящий наконечник в розетку или держите его рядом с переключателем, чтобы проверить питание.Также на фото ниже показано простое устройство проверки напряжения для электрических розеток. Оба они продаются вместе на Amazon по цене менее 20 долларов.

Использование тестера Neon. Чтобы проверить, не сработала ли розетка, вставьте щупы тестера цепей или неонового тестера (показано) в гнезда. Не касайтесь металлических концов зондов пальцами, когда зонды вставлены в розетку. Цепь горячая (заряжена), если горит неоновый тестер.

Удерживайте щупы тестера в гнездах розетки для проверки наличия питания.Если тестер загорелся, розетка заряжена. Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

Чтобы проверить, получает ли выключатель питания питание, сначала снимите крышку выключателя. Прикоснитесь бесконтактным электрическим разъемом к обеим винтовым клеммам. Если один из них вызывает сигнал тестера, провод заряжается. Не касайтесь винтовых клемм или оголенных частей проводов!

Если вы используете неоновый тестер, вывинтите переключатель из его коробки, стараясь не прикасаться к оголенным концам проводов или металлическим винтам клемм.Удерживая изолированные части неоновых щупов тестера, прикоснитесь к одному щупу горячего провода или клеммы, к которой он подключен. Затем прикоснитесь другим щупом к оголенному нейтральному проводу или клемме, к заземляющему проводнику или к заземленной металлической коробке. Если цепь находится под напряжением, тестер загорится. Чтобы убедиться, что питание отключено, прикоснитесь одним выводом тестера к горячему проводу, а другим — к заземляющему проводу или металлической коробке. Sunset Publishing Corporation

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, Автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

5 способов предотвратить короткие замыкания

Короткое замыкание — это серьезный тип электрического несчастного случая, который может вызвать серьезное повреждение вашей электрической системы. Они возникают, когда путь с низким сопротивлением, не подходящий для передачи электричества, принимает большой электрический ток. Проще говоря, короткое замыкание происходит, когда горячая проволока касается проводящего объекта, чего не должно быть.

Результатом короткого замыкания может быть повреждение устройства, поражение электрическим током или даже возгорание. И если вы не принимаете никаких профилактических мер против коротких замыканий, вы только увеличиваете риск возникновения подобных ситуаций. Roman Electric советует каждому домовладельцу Милуоки практиковать способы предотвращения короткого замыкания, и мы перечислили 5 из этих шагов ниже.

1. Проверьте розетки перед использованием

За каждой розеткой находится коробка с присоединенными проводами. И некоторые из основных причин короткого замыкания — неисправная проводка, неплотные соединения коробки и устаревшая розетка.Хотя диагностировать эти проблемы может быть сложно, учитывая, что они скрыты за вашими стенами, вы все же можете предотвратить короткое замыкание, проверяя свои розетки перед каждым использованием. Есть определенные признаки, указывающие на то, что ваша розетка может быть подвержена риску короткого замыкания:

  • На выходе имеются следы ожогов или запах гари.
  • Жужжание или хлопок из розетки.
  • Искры, выходящие из розетки.
  • Outlet старше 15-25 лет.

Если имеется какой-либо из этих признаков, воздержитесь от использования розетки и немедленно свяжитесь с Roman Electric.

2. Проверьте оборудование перед использованием

Как и в случае с розетками, вы также должны проверить свою бытовую технику, прежде чем включать ее в розетку. Короткое замыкание также может быть вызвано неисправной проводкой или электрической схемой самого устройства. Перед каждым использованием проверяйте бытовую технику на наличие следующих знаков:

  • Поврежденные шнуры, кожух или провод.
  • Несколько трещин в приборе.
  • Устройство имеет открытую электрическую схему.

Если имеется какой-либо из этих признаков, мы рекомендуем либо утилизировать, либо обратиться к специалисту по ремонту вашего прибора.

3. Сократите потребление электроэнергии во время шторма

Один из самых опасных способов короткого замыкания — это удар молнии, поскольку подавляющее количество электричества может привести к серьезным повреждениям. Мы рекомендуем сократить потребление электроэнергии во время грозы до самого необходимого. Это не только поможет предотвратить короткое замыкание во время шторма — это также поможет уменьшить ущерб, если произойдет скачок напряжения.

4. Выполните базовое техническое обслуживание автоматического выключателя

Ваша электрическая система имеет защиту от коротких замыканий — автоматические выключатели.Эти компоненты, расположенные в вашей электрической панели, отключаются, когда электрические токи считаются нестабильными, и каждый из них подключен к другой цепи. Мы рекомендуем вам попрактиковаться в базовом обслуживании выключателей, чтобы обеспечить их работу. Ниже мы дали несколько советов:

  • Проверьте каждый автоматический выключатель на предмет повреждений, трещин или неплотных соединений.
  • Знайте, какую цепь контролирует каждый выключатель. Мы рекомендуем использовать искатель автоматического выключателя. Более подробную информацию можно найти здесь.
  • Удалите грязные пятна или пятна, расположенные на выключателе и панели (для этого используйте только сухую ткань).

Если вы хотите лучше обслуживать свои автоматические выключатели с помощью профессиональных услуг, свяжитесь с Roman Electric для получения наших услуг по автоматическому выключателю.

5. Запланируйте электрическую проверку не реже одного раза в год

Как и при приеме к врачу, осмотр электрооборудования следует проводить не реже одного раза в год. Это позволяет профессиональному электрику, например, Roman Electric, полностью изучить вашу электрическую систему.Отсюда мы можем точно определить и предотвратить короткие замыкания, а также предложить экономически эффективные решения для решения любой другой проблемы, которую мы обнаружим. Электрические проверки помогают лучше обслуживать вашу проводку, розетки и все остальные части вашей электрической системы. Запланируйте сегодня!

Сделайте то, что лучше всего для вашей электрической системы, применяя эти способы предотвращения коротких замыканий. И свяжитесь с Roman Electric для получения наших услуг по проверке автоматических выключателей и электрооборудования. Позвоните нам по телефону 414-771-5400, чтобы поговорить с ведущими специалистами по электрике Милуоки.

Как найти короткое замыкание с помощью мультиметра

Короткое замыкание возникает, когда возникает случайное соединение между нулевым проводом или землей в цепи. Если вы замечаете, что предохранители постоянно перегорают или часто срабатывает автоматический выключатель, это может быть признаком короткого замыкания. Вы также можете услышать громкие хлопающие звуки, когда цепь активирована.

Решив короткое замыкание как можно скорее, вы снизите вероятность ухудшения состояния провода и его изоляции, а также предотвратите возгорание прерывателя.

Ниже вы найдете инструкции, как найти короткое замыкание с помощью мультиметра.

Шаг 1. Проверьте оборудование

Первое, что вам нужно сделать, чтобы найти короткое замыкание, — это поискать физические признаки. Это может включать видимые ожоги или металлические предметы на проводах, запах гари или мерцающий свет. Как только вы определили возможное короткое замыкание, используйте мультиметр, чтобы подтвердить напряжение, установив для него значение сопротивления или непрерывности.

Если вы заметили сопротивление ниже ожидаемого, это явный признак того, что ток отводится от области и произошло короткое замыкание.

Шаг 2. Проверка и ремонт

После того, как вы подтвердили источник короткого замыкания, убедитесь, что вы отключили питание электрической цепи, отключив автоматический выключатель. Затем вам следует переключить мультиметр с настройки сопротивления на напряжение переменного тока и вставить металлические щупы в проблемную розетку или выключатель.

Ваш мультиметр должен показывать ноль вольт. Это указывает на то, что в электрической цепи нет питания. Если по какой-либо причине напряжение присутствует, вам нужно будет найти правильный автоматический выключатель и повторить процедуру, чтобы убедиться, что в электрической цепи отсутствует ток.

Шаг 3. Проверьте клеммные коробки

Теперь, когда в электрической цепи нет напряжения, вы можете переключить мультиметр на сопротивление и проверить провода. Если ваш мультиметр показывает бесконечное сопротивление или OL, это означает, что прерыватель мог выйти из строя и сработать из-за меньшего тока. В этом случае вам нужно получить доступ к главной панели и заменить ее.

Если мультиметр показывает обрыв, короткое замыкание. Это может быть вызвано неисправным выключателем, обрывом провода или неисправной розеткой или переключателем.Чтобы устранить короткое замыкание, замените неисправную розетку или выключатель. Если вы все еще получаете показания целостности на вашем мультиметре, обязательно проверьте все провода, чтобы убедиться, что ни на одном из них нет оголенной меди, которая может где-то коснуться и замкнуть. Если все в порядке, прикрутите кабели обратно к их исходным клеммам, а затем снова установите их в коробку с настенной пластиной.

Мультимедийная обучающая система Simutech

Устранение коротких замыканий может быть опасным, если вы не соблюдаете правильные процедуры.Система обучения Simutech Multimedia охватывает передовые методы поиска и устранения различных электрических неисправностей, с которыми вы можете столкнуться в своей производственной среде. Вы узнаете, как найти короткое замыкание с помощью мультиметра в полностью безопасной трехмерной среде. Забронируйте демо сегодня, чтобы начать!

Как проверить короткое замыкание на печатной плате | Блог о дизайне печатных плат | Блог о проектировании печатных плат

Захария Петерсон

| & nbsp Создано: 9 февраля 2018 г. & nbsp | & nbsp Обновлено: 23 ноября 2020 г.

У каждого инженера есть история «наихудшего сценария», что они выжили.В худшую неделю моей профессиональной жизни мы получили партию просроченных печатных плат. Предполагалось, что эти печатные платы будут установлены в оборудование и развернуты на объектах клиентов более месяца назад. Мы были немного подавлены.

Само собой разумеется, что поставки этих новых печатных плат были небольшими. Как только мы включили их для тестирования, вы почувствовали запах озона, исходящий от печатных плат. Один из самых дорогих компонентов нагрелся до такой степени, что на самом деле обжег пару человек, проводивших «сенсорный тест».«У нас не было времени, — подумали мы, — получить тестовую партию печатных плат, и мы просто заказали полностью укомплектованные печатные платы.

Если оставить в стороне очевидные разочарования, объяснять боссу серьезные аппаратные отказы и сосать обожженные пальцы — одна из худших встреч, которые у вас могут быть. Лучшее, что вы можете сделать, — это предложить план на будущее. Если вы когда-либо попадали в такую ​​ситуацию, вот как стать мастером поиска короткого замыкания на печатной плате.

Как проверить короткое замыкание в печатной плате

Вот несколько важных шагов в этой статье, которые вы можете предпринять для обнаружения коротких замыканий на печатных платах:

Шаг 1: Как найти короткое замыкание в печатной плате

Визуальный осмотр

Предполагая, что вы прошли этап проектирования макета и нет встроенного автоматического выключателя, первым шагом для обнаружения короткого замыкания на печатной плате является тщательный осмотр всей поверхности печатной платы.Если он у вас есть, используйте увеличительное стекло или микроскоп с малым увеличением во время исследования печатной платы. Начиная с источника питания и двигаясь вперед, ищите усы олова между контактными площадками или паяными соединениями. Любые трещины или пятна припоя требуют особого внимания. Проверьте все свои переходные отверстия. Если вы указали переходные отверстия без покрытия, убедитесь, что это так на плате. Плохо покрытые переходные отверстия могут создать короткое замыкание между слоями и оставить все, что связано с землей, VCC или и тем, и другим.

Если короткое замыкание действительно серьезное и приводит к тому, что компоненты достигают критических температур, вы действительно увидите на печатной плате прогоревшие пятна.Они могут быть довольно маленькими, но будут резко обесцвечиваться в коричневый цвет вместо обычной зеленой паяльной маски. Если у вас несколько плат, сгоревшая печатная плата может помочь вам сузить конкретное место без источника питания до другой платы, чтобы жертвовать при поиске. К сожалению, на нашей плате не было никаких ожогов на самой печатной плате, только незадачливые пальцы, проверявшие микросхемы на предмет перегрева.

Некоторые короткие замыкания будут внутри печатной платы и не вызовут ожогов.Это также означает, что они не будут заметны с поверхностного слоя. Здесь вам понадобится другой метод для обнаружения короткого замыкания на печатной плате.

Burns определенно может помочь вам найти короткометражку, но по очень низкой цене.

Инфракрасное изображение

Если вы не работаете в стартапе, который только что потратил бюджет на оборудование, возможно, вам повезет, и у вас будет доступ к инфракрасной камере. Использование инфракрасной камеры может помочь вам определить места, где выделяется большое количество тепла.Если вы не видите горячую точку вдали от ваших активных компонентов, возможно, у вас короткое замыкание на печатной плате, даже если короткое замыкание происходит между внутренними слоями.

Короткое замыкание обычно имеет более высокое сопротивление, чем обычная дорожка или паяное соединение, поскольку оно не имело преимущества в плане оптимизации в вашей конструкции (если вы действительно плохо игнорируете проверки правил). Это сопротивление, а также естественно высокий ток из-за прямого соединения между питанием и землей означает, что проводник в коротком замыкании на печатной плате будет нагреваться.Начните с наименьшего возможного тока. В идеале вы должны увидеть короткое замыкание до того, как оно нанесет больше вреда.

Тест пальцами — это один из способов проверить, не перегревается ли конкретный компонент

Шаг 2: Как проверить цепь на короткое замыкание на электронной плате

Помимо первого шага в использовании ваших надежных глаз для проверки платы, есть несколько других способов, которыми вы можете проверить, чтобы найти потенциальную причину короткого замыкания печатной платы.

Тестирование с помощью цифрового мультиметра

Чтобы проверить печатную плату на короткое замыкание, необходимо проверить сопротивление между различными точками цепи. Если визуальный осмотр не выявил никаких ключей к разгадке местоположения или причины короткого замыкания, возьмите мультиметр и попытайтесь отследить физическое местоположение на печатной плате. Подход к мультиметру вызывает неоднозначные отзывы на большинстве форумов по электронике, но отслеживание точек тестирования может помочь вам выяснить, в чем проблема.

Вам понадобится очень хороший мультиметр с чувствительностью в миллиомах, и проще всего, если у него есть функция гудка, которая предупреждает вас, когда вы прощупываете короткое замыкание. Например, если вы измеряете сопротивление между соседними дорожками или контактными площадками на печатной плате, вы должны измерить высокое сопротивление.

Если вы измеряете очень низкое сопротивление между двумя проводниками, которые должны быть в отдельных цепях, возможно, что эти два проводника замкнуты, либо внутри, либо снаружи. Обратите внимание, что две соседние дорожки или контактные площадки, соединенные перемычкой с индуктором (например, в цепи согласования импеданса или в схеме дискретного фильтра), будут давать очень низкое значение сопротивления, поскольку индуктор представляет собой просто спиральный проводник.Однако, если два проводника на плате расположены очень далеко друг от друга и вы читаете очень маленькое сопротивление, значит, где-то на плате есть мост.

Тестирование относительно земли

Особое значение имеет короткое замыкание, связанное с заземленным переходным отверстием или пластиной заземления. Многослойные печатные платы с внутренней заземляющей поверхностью будут включать обратный путь через соседние переходные отверстия, что обеспечивает удобное место для проверки всех других переходных отверстий и контактных площадок на поверхностном слое платы. Установите один щуп на заземление, а другой щуп коснитесь через другие проводники на плате.

Такое же заземление будет присутствовать в других местах на плате, а это означает, что если вы коснетесь каждым щупом двух разных заземленных переходных отверстий, вы увидите очень маленькое сопротивление. При этом обратите внимание на свою компоновку, так как вы не хотите ошибочно принять короткое замыкание за общее заземление. Все остальные открытые проводники, которые не связаны с землей, должны иметь очень высокое сопротивление между вашим общим заземлением и самим проводником. Если вы прочитали очень низкое значение и у вас нет индуктора между рассматриваемым проводником и землей, возможно, у вас неисправный компонент или короткое замыкание.

Зондирование мультиметром может помочь вам найти короткое замыкание, но они не всегда достаточно чувствительны, чтобы его обнаружить.

Закороченные компоненты

Проверка на короткое замыкание компонента также включает использование мультиметра для измерения сопротивления. В случае, если визуальный осмотр не выявил чрезмерного количества припоя или металлических чешуек между контактными площадками, короткое замыкание могло образоваться во внутренних слоях между двумя контактными площадками / контактами на компоненте.Также возможно короткое замыкание между контактными площадками / штифтами компонента из-за плохой сборки. Это одна из причин, по которой печатные платы должны проходить проверки DFM и правил проектирования; контактные площадки и переходные отверстия, расположенные слишком близко друг к другу, могут непреднамеренно замкнуться во время изготовления.

Здесь вам нужно измерить сопротивление между контактами на ИС или разъеме. Соседние булавки особенно подвержены короткому замыканию, но это не единственные места, где может образоваться замыкание. Убедитесь, что ваше сопротивление между контактными площадками / контактами относительно друг друга и заземлением имеет низкое сопротивление.

Проверьте сопротивление между площадкой заземления и другими контактами разъемов и микросхем. Это показано здесь для разъема USB.

Сузить местоположение

Если вы считаете, что обнаружили короткое замыкание между двумя проводниками или между некоторым проводником и землей, вы можете сузить область, проверив соседние проводники. Подключив один провод мультиметра к подозрительному короткому замыканию, переместите другой провод к другим ближайшим заземляющим контактам и проверьте сопротивление.По мере того, как вы переходите к дальнейшим заземляющим соединениям, вы должны увидеть изменение сопротивления. Если сопротивление увеличивается, значит, вы перемещаете заземленный провод от места короткого замыкания. Это поможет вам сузить точное местоположение короткого замыкания, и вы даже можете сузить его до определенной пары контактных площадок / контактов на компоненте.

Шаг 3: Как найти неисправные компоненты на плате

Неисправные компоненты или неправильно установленные компоненты могут быть частью короткого замыкания, создавая любое количество проблем в вашей плате.Ваши компоненты могут быть неисправными или поддельными, что может привести к короткому замыканию или появлению короткого замыкания.

Плохие компоненты

Некоторые компоненты имеют тенденцию выходить из строя, например, электролитические конденсаторы. Если у вас есть подозрительные компоненты, сначала проверьте их. Если вы не уверены, вы обычно можете выполнить быстрый поиск в Google компонентов, которые, по вашему мнению, «не работают», чтобы выяснить, является ли это распространенной проблемой. В случае, когда вы измеряете очень низкое сопротивление между двумя контактными площадками / контактами (ни один из них не является контактом заземления или питания), у вас может быть короткое замыкание из-за сгоревшего компонента.Это явный признак того, что конденсатор вышел из строя. Конденсаторы также будут вздуться, если они выйдут из строя или если приложенное напряжение превысит порог пробоя.

Видите выпуклость наверху этого конденсатора? Это верный признак того, что конденсатор вышел из строя.

Шаг 4: Как разрушить печатную плату

Разрушительное испытание, очевидно, является крайней мерой. Если у вас есть доступ к рентгеновскому аппарату, вы можете исследовать внутреннюю часть доски, не разрушая ее.

При отсутствии рентгеновского аппарата вы можете начать демонтаж компонентов и снова запустить тесты мультиметра. Это помогает двумя способами. Во-первых, это значительно упрощает доступ к прокладкам, в том числе термопрокладкам, которые могут закорачиваться. Во-вторых, это исключает вероятность того, что неисправный компонент был причиной короткого замыкания, что позволяет сосредоточиться на проводниках. Если вам удастся сузить место короткого замыкания до соединения на компоненте, например, между двумя контактными площадками, может быть неочевидно, неисправен ли компонент или есть короткое замыкание где-то внутри платы.На этом этапе вы можете удалить компоненты и проверить контактные площадки на вашей плате. Удаление компонентов позволяет проверить, неисправен ли сам компонент, или контактные площадки на плате замкнуты внутри.

Если расположение короткого замыкания (или, возможно, нескольких коротких замыканий) все еще неуловимо, вы можете разрезать доску и попытаться сузить местоположение короткого замыкания. Если у вас есть представление об общем расположении шорт, вы можете вырезать часть платы и повторить тесты мультиметра в этом разделе.На этом этапе вы можете повторить вышеуказанные тесты с помощью мультиметра, чтобы проверить наличие коротких замыканий в определенных местах. Если вы дошли до этого момента, то ваша короткометражка уже особенно неуловима. Это, по крайней мере, позволит вам сузить местоположение вашего шорта до определенной области доски.

Когда мы проверили наши платы на наличие коротких замыканий, которые не включали инфракрасное тестирование, потому что мы были неудачным стартапом, все, что мы могли выяснить, это то, что короткое замыкание было на одной половине доски. Итак, мы разрезали доску на четвертинки и протестировали каждую секцию.Возвращение к мультиметру подтвердило, что у большинства секций не было VCC и заземления, связанных вместе. Но эта единственная четверть доски была маленькой черной дырой тайны, и мы никогда не приближались к ней. Мы действительно сменили производителей и получили тестовые платы на следующем этапе производства, и наши платы просто работали нормально.

Если вы хотите избежать душераздирающего беспокойства по поводу поиска коротких замыканий, убедитесь, что у вас есть надежная проверка правил внутрисхемных испытаний на предмет ошибок, проблем конструкции и допусков производителя.Надежное программное обеспечение для проектирования, такое как CircuitStudio ® от Altium Designer, может сделать большую часть этого за вас, а также предоставить единую среду проектирования, необходимую для выполнения ваших проектов с минимальной головной болью и обожженными пальцами.

Если вы все еще заинтересованы в поиске возможных коротких позиций или хотите обсудить, как правильное программное обеспечение для проектирования печатных плат может помочь, подумайте о том, чтобы поговорить с экспертом в Altium Designer сегодня.

Узнайте больше об Altium Designer сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
