Почему отгорает нулевой провод: Почему отгорает «нулевой» провод в электропроводке? Как избежать перегорания «нулевого» провода? — СанТехМаркет — Мир Антенн

Содержание

Обрыв нуля, отгорание нуля – последствия!

«Все, что нас не убивает, делает нас сильнее». Спорное утверждение. Его точно нельзя отнести к электричеству, потому что воздействие тока на человеческий организм зависит от огромного количества факторов начиная с температуры тела и заканчивая наличием болезней. Разумеется, никто не застрахован от попадания под напряжение. Зато легко можно уменьшить вероятность такого происшествия. В этой статье расскажем подробно про обрыв или отгорание нуля, последствия этого, и меры защиты.

Как известно, наибольшее распространение получили три схемы питания электроприемников: треугольник, звезда и звезда с нулем. Первые две применяются преимущественно там, где нагрузка распределена равномерно по трем фазам. Например, по таким схемам соединяются обмотки электродвигателей или трансформаторов. В жилых и общественных зданиях использую схему соединения «звезда с нулем» — обычная звезда с нулевым проводом. Чем обусловлено ее применение?

Дело в том, что в жилом и общественном секторе нагрузка однофазная: одна квартира (этаж или частный дом) питается от одной фазы, следующая – от второй, еще одна – от третьей, далее – по второму кругу.

Так как в вводной щит подходит три фазы напряжения, количество квартир в доме или подъезде кратно трем. Этим пытаются добиться равномерной загрузки трех фаз. Однако нельзя достичь того, чтобы все квартиры включали и выключали электроприборы в одно и то же время. Чтобы сохранить симметричной трехлучевую звезду напряжений (слева), применяют нулевой проводник. Неравномерность электрических нагрузок в виде электрического тока буквально стекает в землю по нулевому проводу (ток на рисунке).

Фото 1: графики эл. нагрузок в виде эл. тока

Сейчас квартиры и офисы наполнены бытовой электроникой – компьютерами, источниками бесперебойного питания, светодиодными лампами. Эти приборы создают токи большой частоты, которые тоже стекают в землю по нулевому проводу. Токи нагревают место плохого контакта – а там наибольшее сопротивление. От нагрева сопротивление растет еще больше, это, в свою очередь, приводит в большему нагреву, в итоге нулевой провод может отгореть. Рассмотрим этот вполне реальный случай; те же рассуждения будут при обрыве нулевого провода по каким-то другим причинам.

Фото 2: обгоревший нуль

Отгореть провод может в разных местах, которые можно свести к двум случаям:

1) обрыв общий: в трехфазном этажном щитке или вводном щите;

2) обрыв индивидуальный: в автомате, защищающем квартиру, или распределительной коробке, или розетке.

В первом случае столкнемся с плачевными последствиями. На квартиру с наименьшей в омах нагрузкой напряжение будет минимальным, в квартире с наибольшей – максимальным, вплоть до 380-400 В (вверху смотрите чертеж справа). Это, разумеется, приведет к повреждению техники, причем обычные автоматические выключатели не смогут защитить квартиру от такого повреждения.

Во втором случае возможны два варианта: или в квартире/розетке просто пропадет напряжение, или напряжение 220-230 В будет даже там, где его совсем не ждут. Может сложиться интересная картина: электроприборы работать не будут, и мультиметр покажет, что в розетке нет напряжения. На самом же деле напряжение будет и на фазе, и на нуле. Напряжение с фазы на ноль может передаться через электрическую цепь какой-нибудь нагрузки, соединяющей фазу и ноль, будь то лампочка или зарядное устройство. И если схема защитного заземления в квартире собрана неправильно, на корпусе микроволновки или стиральной машинки может появиться напряжение в 220 В. Опять же обычный автоматический выключатель этого не заметит. Защита техники от последствий обрыва достигается установкой в щитке реле контроля напряжения.

Фото 3: вольтметры

Перейдем от слов к цифрам. Обозначим напряжение в месте обрыва (или присоединения) нулевого провода как , – сопротивление фазы X или нулевого провода N. – ток в фазе X или нулевом проводе N. Все эти величины комплексные, т.е. в расчетах надо учитывать сдвиг фаз в 120°. Расчеты токов и напряжений в нормальном режиме (вместо подставляем сопротивление нулевого провода) и при обрыве нуля ( ) проводят в таком порядке: ищут напряжение в нулевой точке, вычисляют «искаженное» фазное напряжение и ток в фазе .

В нормальном режиме ток в «нуле» равен суме комплексных фазных токов.

Две фазы в розетке — причины и решение проблемы | Наводка, обрыв ноля, ошибки монтажа

При нормальном состоянии электропроводки в розетке один контакт имеет 220 Вольт, а второй находится не под напряжением. Это в идеале… Иногда индикатор может показывать в розетке две фазы одновременно.

Начинающему электрику или любителю подобная ситуация может показаться абсурдной, но это реальность. При некоторых нарушениях наблюдается именно такая картина.

В жилые дома подается однофазный ток напряжением 230 вольт. По этой схеме получается, что две фазы в розетке появиться не могут. В старых строениях проводка выполнена из двухжильных кабелей. По одной линии (фаза) ток идет к потребителю, а по другой (ноль) – возвращается.

При подобной схеме причины появления двух фаз в штепсельном разъеме могут быть разными. В новых домах есть заземление, которое может стать причиной аварий только при неквалифицированном вмешательстве в электросхему жилища.

Обрыв ноля на входе

Если во входящем кабеле провод ноля отсоединится, в квартире погаснет свет, остановятся электроприборы. Проверка индикатором покажет на каждом контакте розетки присутствие фазы. Встает классический вопрос: «Кто виноват и что делать?».

При отсутствии ноля ток ищет свободную линию. Если лампа включена, она не горит, но фаза по нити накаливания проходит на нулевой провод, далее – на шину, а с нее на ноль линии розеток. Фаза может прийти и по прибору, подключенному к любому штепсельному разъему в квартире.
Теперь на каждом гнезде розетки есть фаза. Индикатор испускает световой сигнал при прикосновении к каждому контакту.

Легко прояснить ситуацию помогает мультиметр. Если замерить разность напряжения между двумя фазами, прибор покажет нулевое значение. Понятно, что это одна и та же фаза. Достаточно выключить светильники и отсоединить от розеток приборы и вторая фаза в розетке пропадет, ведь линии подачи напряжения и ноля не имеют иных точек соединения.

Нужно восстановить входящую линию ноля. Возможно, провод просто отсоединился от шины. С этой проблемой можно справиться даже в домашних условиях. Обесточьте квартиру, разомкнув вход фазы, проверьте отсутствие напряжения. Вставьте нулевой повод в клемму и затяните винт.

Обрыв нулевого провода в распределительной коробке или в стене

Иногда обрыв ноля происходит в распаечной коробке. В этом случае часть проводки квартиры функционирует в штатном режиме, а вот линия, подключенная к этой коробке неработоспособна. Достаточно найти, где обломился или отгорел ноль, и восстановить соединение.

Бывает, что две фазы в штепсельном разъеме появляются из-за повреждения нулевого провода внутри стены. Причина неисправности – халатность при сверлении отверстий. Если вы, пробив провод, нарушили изоляцию, нулевая жила сварится с фазной. В этом случае также будет наблюдаться две фазы в розетке. Требуется проложить новую линию или вскрыть место повреждения и отремонтировать проводку.

Автомат защиты на нулевой линии

В старых домах защитные устройства установлены и на фазе, и на ноле (сейчас подобная схема подключения запрещена). При возникновении перегрузки возможна ситуация, когда сработает автомат защиты только на нулевой линии. Последствия те же самые, как если бы ноль отломился или отгорел.

Наведенные токи

Все работает нормально, но индикатор обнаруживает напряжение на каждом контакте штепсельного разъема. Более того: прибор показывает две фазы в розетке при отключенном электропитании всей квартиры. Эта совсем нереальная ситуация может произойти, если рядом с вашим жильем проходит высоковольтная линия электропередач.

Информация, размещенная на этой странице, носит исключительно ознакомительный характер. Мы рекомендуем поручить проведение всех электромонтажных работ профессиональном электрикам.

Это так называемая наводка или, говоря более грамотно, наведенное напряжение. Здесь даже опытные электрики могут растеряться.

Работы в этом случае сопряжены с большим риском поражения электротоком, поэтому выполнять их должны только профессионалы.

5 способов защиты от обрыва нуля: двухфазные, трехфазные системы

Всем известно, что ток в электрической сети течет по замкнутому контуру, питая при этом разнообразную бытовую технику и промышленное оборудование. Сеть подачи электроэнергии в частные дома, квартиры и дачи является одним из направлений распределения электричества в глобальной системе энергоснабжения разнообразных объектов. Все это говорит о том, что для питания бытовых электроприборов необходимы как минимум два электрических проводника, которые создадут замкнутую цепь электропитания домашней техники.

Эти проводники называются фазным (L) и рабочим нулевым (N). «Ноль» не опасен для человека при прикосновении к нему, так как на нем отсутствует напряжение сети. Но это не значит, что через него не протекает электрический ток. В идеальном случае, в однофазной сети, величина тока, проходящего через фазный проводник полностью совпадает со значением этого параметра, протекающего через нейтральный провод.

В этой статье мы рассмотрим вопрос, причины обрывы или обгорания нулевого проводника, что происходит в случае такой аварийной ситуации, последствия этой аварии и какая защита от обрыва «нуля» способна исключить такое негативное явление.

Внимание! Обгорание нейтрального проводника в трехфазной магистральной линии электроснабжения способен вызвать изменение величины напряжения от минимального до максимального значения в 380 В, а обрыв «нуля» внутренней электропроводки обесточит сеть с появлением фазы на нулевом контакте розетки.

Причины обрыва нулевого проводника

Обрыв или обгорание нейтрального рабочего проводника часто происходит в домах старой постройки, где электрическая сеть была спроектирована на низкую нагрузку не более 2 кВт на отдельную квартиру или дом. В современных условиях насыщенность объектов недвижимости мощной бытовой техникой объектов недвижимости резко увеличилась и электрическая проводка часто не выдерживает таких нагрузок.

Где тонко, там и рвется! Чаще всего обгорание «нуля» происходит в месте соединения N-проводника с нулевой шиной в распределительном квартирном щите, но такая авария может произойти и в другом месте, например, на подстанции или в силовом трансформаторе.

Следует различать обрыв нулевого проводника в трехфазной и однофазной сетях. Однофазная электрическая проводка предназначена для энергоснабжения квартир и частных домов непосредственно внутри помещения. До распределительного щита, чаще всего, электроэнергия подается по трехфазной схеме и только в нем происходит разделение на однофазные линии питания. Для дачных поселков, как правило, используется однофазная магистральная линия доставки электроэнергии до потребителя от силового трансформатора. Все эти нюансы влияют на последствия, которые происходят после обрыва или обгорания «нуля».

Как и в однофазной, так и в трехфазной сети может произойти обрыв нейтрального проводника, но последствия будут разные. В любом случае причиной обрыва «нуля» может быть либо перегрузка, либо некачественный монтаж проводки или другие причины: коррозия, механическое повреждение нулевой жилы и так далее. В однофазных сетях «ноль» не склонен к обгоранию, но обрыв может произойти по другим причинам. Трехфазная сеть в большей степени склонна к обгоранию нулевого проводника. Ниже мы рассмотрим вопрос, почему происходит отгорание «нуля» в трехфазной сети.

Внимание! Нейтральный проводник отгорает, как правило, при его плохом контакте с другими элементами сети. Поэтому необходимо уделять особое внимание монтажу нулевой жилы при различных переходах как в распределительном щите, так и в монтажных коробках.

Обрыв нулевого проводника в трехфазной сети

В однофазной электрической сети «нулем» является тот проводник, на котором отсутствует напряжение сети, но ток через него при подключенной нагрузке равен току через фазный провод. В случае трехфазной сети все совершенно по-другому! Главная загвоздка в том, что все сети электропередач построены по трехфазной системе и подключение потребителей выполняется по традиционной схеме «звезда». Вот здесь то и появляется термин «нулевой проводник»! Если нагрузка на каждую фазу одинаковая, то токи всех отдельных фаз компенсируются, так как они сдвинуты на 1/3 по отношению друг к другу. В этом случае, через нейтральный проводник, подключенный к средней точки «звезды», ток не течет и обгореть он не может.

Но это только в идеале! Даже в одной квартире к разным фазам могут быть подключены различные нагрузки, что уж говорить о многоквартирном доме. Невозможно предсказать, какую нагрузку может подключить к сети каждый из потребителей. Один включит одну люстру, запитанную от одной фазы, а следующий подключит несколько электроприборов, сидящих на другой фазе. Все это приводит к колебанию мощности нагрузок, поэтому в определенный момент одна из фаз будет сильно перегружена при отсутствии тока в других фазных проводниках. При таком раскладе в нулевом проводнике возникнет сильный ток, уравнивающий систему, что может привести к обгоранию нуля. Чтобы этого не произошло необходима защита от отгорания «нуля» в трехфазной сети.

Последствия при обрыве «нуля»

Последствия при обрыве нейтрального проводника могут быть совершенно разные. Все зависит от того в какой сети произошло аварийное отключение нуля: трехфазной или однофазной. Рассмотрим оба случая отдельно друг от друга.

Трехфазная сеть. Отгорание или обрыв нейтрального проводника в трехфазной сети может привести к полному перекосу питающих фаз в результате которого на одной линии электропроводки, питающей бытовую технику и осветительные приборы может возникнуть повышенное напряжение в 380 В, а на другой понизиться вплоть до нулевой величины. Перенапряжение, а также снижение напряжения электрической сети, является опасным для любых электроприборов и электронных устройств. Предельные величины напряжения в электропроводке могут вызвать возгорание как самих проводов, так и электроприборов, что приведет к пожару в помещение.
Важно! Обрыв или отгорание «нуля» в трехфазной сети приводит к большим и непредсказуемым перепадам напряжения, в ту или другую сторону. В результате этого явления могут выйти из строя дорогостоящие бытовые приборы и электронная техника, для которых очень опасны как повышение напряжения, так и его понижение относительно нормального уровня в 220 В!
Однофазная сеть. Совершенно другая картина возникает при обрыве «нуля» в однофазной сети, которая заводится в квартиры и дома от распределительного щита. Каждая линия питания группы осветительных приборов и бытовой техники состоит из двух проводников: «нуля» и фазы. К тому же в большинстве современных многоэтажных домах кабель электропроводки имеет третью жилу для подключения к электроприборам защитного заземления, чего нет в старых постройках. При обрыве «нуля» в однофазной сети на нулевом проводе появляется опасное для человека напряжение в 220 В.
Важно! Если монтаж заземления в квартире выполнен с нарушениями, то от корпуса электроприбора можно получить удар электрическим током. При правильном заземлении бытовой техники обрыв «нуля» в однофазной сети не принесет никаких негативных последствий, кроме обесточивания помещения и отключения всей бытовой техники и осветительных приборов!

Как мы видим, при обрыве нейтрального провода в любой сети как трехфазной, так и однофазной, может возникнуть ряд негативных и опасных последствий. Что делать, чтобы исключить такое развитие событий? Конечно, выход есть! Необходима защита от отгорания «нуля» или его обрыва! Ниже мы рассмотрим все виды защиты от обрыва или отгорания «нуля» в трехфазных и однофазных сетях.

Защита от обгорания или обрыва нуля

Итак, обрыв и отгорание нейтрального проводника является очень опасным и довольно частым происшествием. Есть ли необходимость в защите электросети от этого негативного явления? Конечно же, есть! Защита от отгорания «нуля» в трехфазной сети позволит вам сохранить свою дорогостоящую бытовую технику в рабочем состоянии. Защита от обрыва «нуля» в однофазной сети обеспечит вашу личную безопасность. Все эти виды обеспечения безопасности человека и бытовых электроприборов от последствий, возникающих при обрыве нейтрального проводника, выполняются с использованием специального оборудования и приемов электромонтажа, которые мы рассмотрим ниже.

Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника. Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.

Где купить устройства защиты

Максимально быстро закрыть вопрос можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Заключение

Полностью застраховать себя от проблем, возникающих в процессе эксплуатации электрических сетей, никто не в состоянии. Даже если электрическая проводка в частном доме, квартире или на даче выполнена с соблюдением всех правил и норм, нейтральный проводник может оборваться или обгореть по независящим от вас причинам. Поэтому заранее позаботьтесь о защите своей бытовой техники и собственной жизни от последствий, которые могут возникнуть вследствие обрыва «нуля»!

Видео по теме

Две фазы в розетке, причины и решение

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении индикатора напряжения к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.

Но если розетка не работает, а индикатор показывает на проводах в розетке две фазы, что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке, давайте разберем возможные причины их появления:

Отгорел нулевой провод во внутренней системе электропроводки

Это наиболее распространенная причина. При отсутствии нулевого соединения фаза через нить накаливания лампочек в люстре, либо через электроприборы включенные в другие розетки наведенным током будет присутствовать и на нулевом проводе. При этом розетка, в которой находиться две фазы не работает. Правильно диагностировать данную причину можно выключив из всех розеток включенные в них электроприборы путем отсоединения вилок от розеток. Далее нужно перевести все выключатели в положение выключено. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор делает световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна. В этом случае причину неисправности следует начать искать:

в местах недавно повешенных на стену картинах, фотографиях. Как правило в 95% случаев такой тюнинг жилья заканчивается перебитым проводом. В этом случае нужно отключить электропитание квартиры (выключить пробки, автоматы, пакетные выключатели) убедиться в отсутствии напряжения. Далее снять слой штукатурки и освободить провод, визуально диагностировать место повреждения и устранить неисправность путем соединения проводов и их изоляцией. После проведения всех работ, включаем подачу напряжения и проверяем работоспособность розетки. После этого место повреждения можно замазывать штукатурным либо гипсовым раствором.
если же никаких работ по обновлению дизайна жилья перед тем как в розетке появились две фазы не проводилось, то возможная неисправность может быть в распределительной коробке. В этом случае поиски начать следует с распределительных коробок, которые находиться в комнате где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем обгоревшие, оплавленные либо отвалившееся провода. Если в этой распределительной коробке неисправности нет открываем ближайшее. После того как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое соединение, изолируем, закрываем крышку распределительной коробки, включаем электропитание и проверяем работоспособность розетки.
в электро щитке. Если вы имеете доступ в силовой щит, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружения оплавленных проводов, подгоревших контактов, отвалившихся от мест присоединения проводов нужно немедленно обратиться в обслуживающую данный электрощит организацию для устранения неполадок. Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Произошло перенапряжение

Перенапряжение — это повышение или понижение значений напряжения с нормальных (220-230 вольт) до высоких (360-380 вольт) или наоборот низких (40-80 вольт). Когда происходит перенапряжение, сначала может моргать свет, потом начинают очень ярко или очень тускло гореть лампочки.

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт). Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться бытовая электроника. Моментально реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио и видео техника. Перегорают, либо начинают некорректно работать.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии. Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение (40-80 вольт) или совсем ничего.

Что делать?

Нужно быстро отключить электроснабжение квартиры
выключить из розеток все бытовые приборы
перевести все выключатели в положение отключено.
Вызвать обслуживающий электро персонал. Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.

Наведенный ток

Розетка работает в нормальном режиме, но при замере индикатором диагностируются две фазы. Такое явление часто встречается, если рядом с вашим домом проходит высоковольтная линия электропередач.

Это один из самых опасных случаев, так как наведенное напряжение будет диагностироваться индикатором даже при полностью отключенной подачей напряжения в квартиру, что может ввести в заблуждение даже профессионала в данном вопросе. В этом случае поможет вольтметр, либо мультиметр, он безошибочно покажет наличие или отсутствие напряжения.

Треугольник.

Для передачи электроэнергии между населенными пунктам напряжение электрической сети многократно повышается. Это делается для сокращения токовой нагрузки сети, проще говоря с ростом напряжения сила тока в линиях электропередачи понижается.

Например, если приходя в ВРУ жилых строений линейное напряжение сети (между фаз) составляет 380 Вольт, то на высоковольтных линиях электропередач напряжение может повышаться от 6 000 до 1150 000 Вольт.

Понижение до 380 Вольт, происходит внутри трансформаторных подстанций, где установлен понижающий трансформатор тока.

В электрике существуют две схемы соединения обмоток понижающих трансформаторов «звезда» и «треугольник». В большинстве случаев в современных электрических сетях для бытовых нужд применяется схема «звезды», здесь все стандартно, есть 3 фазы и ноль (глухозаземленная нейтраль). Линейное напряжение = 380 Вольт (напряжение между фаз), а фазное = 220-240 Вольт (между фазой и нулем, землей).

На ВРУ, как правило, приходит четырех жильный кабель, по которому подается напряжение 380 Вольт, далее происходит разделение на отдельные лини «ноль + фаза», которые и приходят в квартиру. В итоге на розетке получаем напряжение сети 220-240 Вольт.

А вот в «треугольнике» нуля нет, есть только три фазы и все. На ВРУ приходит трехжильный кабель, по которому подается напряжение 380 Вольт.

Так как в схеме треугольника фазное напряжение = линейному, далее он делится на отдельные линии «фаза + фаза» и именно в таком виде напряжение приходит в жилые квартиры. То есть в такой сети на обоих контактах розетки будет две фазы, при этом бытовые электроприборы в нормальном режиме работы будут исправно функционировать. В розетке будет напряжение 380 Вольт.

Стоит отметить, что схема треугольника в современных сетях встречается все реже и реже, в большинстве случаев в районах городов и селений старого жилого фонда.

Способы защиты от обрыва или отгорания нуля

Способы защиты от скачков напряжения.

Реле контроля напряжения, сокращенно РКН. Недорогой, но эффективный вариант. При скачках напряжения моментально обесточивает защищаемый участок цепи, с автоматическим обратным включением. Они выпускаются для включения либо в розетку или для установки в электрощите. Первый вариант очень простой. Купили вставили в розетку и подключили в него электроприборы. Второй- зато защищает сразу все розетки и освещение в доме, но РКН при этом необходимо устанавливать в электрощите. Рекомендуется любые работы в электрощите доверять профессиональным электрикам.
Сетевой фильтр защищает от небольших перенапряжений отдельно стоящий компьютер, телевизор. холодильник и т. д. От больших скачков он не спасет, Вам повезет если при этом он перегорит и перестанет работать.
Стабилизатор. В отличии от сетевого фильтра и РКН защищает электротехнику без ее отключения. При скачках напряжения снижает их, всегда выдавая номинальное напряжение величиной 220 Вольт.
Источник бесперебойного питания (ИБП). Чем то похож на стабилизатор, но так же оснащается дополнительно аккумулятором. А это позволяет ему не прерывать электроснабжение да же при пропадании полностью напряжения или выхода его за пределы, которые невозможно стабилизировать. Обязательно используйте для компьютера, что убережет информацию на нем при внезапном отключении электропитания.

Обязательно используйте устройства защиты от перенапряжений в своей квартире, особенно в частных домах. У меня например, источник бесперебойного питания защищает дорогую электронику в доме: компьютер, телевизор, спутниковый тюнер и отдельно- дорогой итальянский газовый котел.

← Предыдущая страница
Следующая страница →

К чему приводит отгорание, обрыв нуля

Немного теории из того к чему приводит отгорание, обрыв нуля .

Как известно, мощные потребители (в данном случае — многоквартирные дома) питаются от трехфазной сети, в которой есть три фазы и ноль:

Рис.2 Напряжение в трехфазной системе

Что будет, если ноль отсоединить (случайно или намеренно)? Какие напряжения будут подаваться потребителям вместо 220В? Это как повезёт.

Рис.3 Перекос фаз в результате обрыва ноля

Потребители условно показаны в виде сопротивлений R1, R2, R3. Напряжения, указанные в предыдущем рисунке, как

220B, обозначены как

0…380B. Объясняю, почему.

Итак, что будет, если ноль пропадёт (крест в нижнем правом углу)? В идеальном случае, когда электрическое сопротивление всех потребителей одинаково, ничего вообще не изменится. То есть, перекоса фаз не будет. Так происходит в случае включения трехфазных потребителей, например, электродвигателей или мощных калориферов.

Но в реале так никогда не бывает. В одной квартире никого нет, и включен только телевизор в дежурном режиме и зарядка телефона. А соседи по площадке устроили стирку, включили сплит-систему и электрический чайник. И вот -БАХ!- отгорает ноль.

Начинается перекос фаз. А насколько он зверский, зависит от реальной ситуации.

У соседей, которые дома, чайник перестанет греть, стиралка и сплит потухнут, напряжение уменьшится до 50…100В. Поскольку «сопротивление» этих соседей гораздо ниже, чем тех у тех, которых нет дома. И вот, эти люди спокойно работают на работе, а в это время в пустой квартире у них дымятся телевизор и китайская зарядка. Потому, что напряжение в розетках подскочило до 300…350В.

Это реальные факты и цифры, такое иногда бывает, состояние электрических щитков на лестничных площадках часто бывает аварийным. Даже, когда в доме проводится капитальный ремонт, щитки не трогают, поскольку менять электрику гораздо сложнее, чем покрасить дом и вставить новые окна.

Отгорание нуля, что происходит и как защититься?

Привет, друзья. Сталкивались когда-нибудь с явлением «отгорание нуля »? Если нет, то вы счастливый человек. Но знать об этом, особенно электрикам, будет полезно. Поговорим о том, почему этот таинственный ноль имеет тенденцию отгорать, что происходит при этом и какая бывает защита от отгорания нуля. Для того чтобы понять это, немного вспомним физику.

Нашел в интернете хорошее видео по теме, коротко и ясно, если не любите читать, смотрите ниже. Итак, начнем.

Ноль. для однофазной цепи, это название проводника, который не находиться под высоким потенциалом относительно земли. Фаза. это второй проводник. она имеет высокий потенциал переменного напряжения относительно земли. В России, чаще всего, это 220-230 Вольт. Ноль при этом не проявляет тенденции к отгоранию.

Основная загвоздка — все линии электропередачи, являются трехфазными. Рассмотрим традиционную схему « звезда »:

Здесь и появляется понятие « нулевой проводник ».

В трех одинаковых нагрузках, переменный ток каждой фазы сдвинут по фазе на 1/3. В идеале, эти токи компенсируют друг друга. При такой нагрузке, в средней точке, векторная сумма токов равна нулю.

Получается, что через нулевой провод, подключенный к средней точке, ток не течет (он практически не нужен).

Незначительный ток на нулевом проводнике все же возникает. Это происходит, когда нагрузки на фазах не полностью компенсируют друг друга, тоесть разные. Прямое доказательство этому можно увидеть на практике, посмотрите на четырехжильные кабели для трехфазных цепей, нулевая жила вдвое меньшего сечения. чем фазные. Зачем тратить дефицитную медь, если тока в жиле практически нет? Имеется смысл…

При сосредоточенной нагрузке, в трехфазной цепи, ноль тоже не расположен к отгоранию.

Интересное начинается тогда, когда к трехфазной цепи начинают подключать однофазные нагрузки (многоквартирных домах, например). Каждая нагрузка представляет случайно выбранное устройство.

При использовании одной фазы из трехфазной цепи, их стараются распределить по мощности так, чтобы на каждую приходилась примерно одинаковая нагрузка.

Все понимают, что полного равенства при этом не достигнуть. Жители дома будут случайным образом включать, выключать электроприборы, поэтому нагрузка будет постоянно меняться. Полной компенсации токов в средней точке происходить не будет, но ток нулевого проводника обычно не достигает максимального значения, большего току в одной из фаз. Ситуация предсказуемая, отгорание нуля при этом бывает крайне редко.

Защита от обгорания или обрыва нуля

Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника. Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Почему возникают перенапряжения в сети

Причин несколько. Выделим самые распространенные:

Начнем с того, что к электросети переменного тока подключены не только Вы один (ваша квартира или дом), а множество таких же, как и Вы потребителей, что немаловажно, и еще многие промышленные и строительные объекты. Казалось бы, какое влияние может один дом оказать на электросеть? Безусловно, незначительное влияние

А если одновременно с Вами тысяча потребителей выключат свою технику, особенно большой мощности (электрочайники, водонагреватели, микроволновые печи, кондиционеры, стиральные машины), тогда мы получаем некое перенапряжение, все Вы замечали по вечерам перепады напряжения, это заметно по лампам накаливания.

Но не стоит пугаться оно все равно будет меньше допустимого ГОСТ и все Ваше оборудование продолжит работу в нормальном режиме.

Другое дело, что если одновременно вкл/выкл своё оборудование целый завод или строительный объект. Представляете, какой «скачок» напряжения произойдет!

Данный вариант возможен в районах, где инфраструктура связана с большим заводом или крупным строительством. Тогда возможно, что ваша техника выйдет из строя.

2. Самая распространенная причина для жилого сектора — это обрывы нулевого провода.

Все Вы знаете, в каком плачевном состоянии находятся электрические трансформаторные подстанции, вводные устройства в здание и этажные электрощитовые подъездов, чаще всего из-за отсутствия обслуживающего электрика или его безграмотности.

Периодически необходимо проводить профилактические ремонты в электрощитовых, что в принципе не делается, поэтому со временем болтовые соединения ослабевают, ухудшается надежность электрического контакта, что может привести к отгоранию питающих проводов.

Гораздо чаще отгорает нулевой провод (синего цвета), что приводит появлению в Вашей розеточной группе, напряжения свыше допустимого из-за неравномерности потребления электроэнергии.

На рисунке видно, что при нормальной работе, напряжение между любым фазаным проводом (красного цвета) и нулем (синего цвета) всегда примерно 220 вольт, ток идет от фазы к нулю, а между фазаными проводами напряжение 380 вольт. В момент обрыва нулевого провода, ток пойдет между фазами, т.е. в розетках будет перенапряжение в пределах до 380 вольт, зависит оно от мощности электроприборов подключенных в этот момент.

Например, на одной фазе включен электрочайник, а на другой фазе лампочка, а на третьей фазе телевизор, при пропадании (отгорании) нулевого провода, напряжение между фазами 380 Вольт оказывается на ваших бытовых прибороах. Мощность которую потребляет электрочайник, будет проходить через лампу и телевизор, лампочка ярко всыхнет, а телевизор наверняка задымится.

3. Причина чисто человеческий фактор, точнее безграмотность электрика или уверенность в себе домашнего мастера.

Дома погас свет, одна из наиболее частых причин отгорание фазного провода (L1, L2, L3) или нулевого рабочего проводника (N), Вы самостоятельно или, вызвав электрика, восстанавливаете электропитание, при подключении перепутали провода, подключив вместо 220В (фаза-ноль), напряжение 380В (две фазы), возможно даже не себе, а соседям по этажу.

Результат, мгновенный выход из строя всего электрооборудования подключенного к электросети.

4. Скачки напряжения, вызванные грозовыми разрядами вблизи линий электропередачи (ЛЭП), происходит в районах где применяются воздушные линии передач электроэнергии.

Очень опасно, я настоятельно рекомендую, если у Вас нет специального оборудования, для защиты от перенапряжений, выключайте бытовую технику из сети во время грозы.

5. Ещё одна причина перепадов (скачков) напряжения, это кража заземляющего проводника (заземления) в электрических стояках этажных щитов, подъезда жилого многоквартирного дома. Стал с таким сталкиваться последнее время довольно часто.Как надеюсь известно, заземление нужно для защиты от поражения электротоком при пробое изоляции электрооборудования, и в принципе без него все будет работать.Чем иногда пользуются «продвинутые» собиратели цветного металла, вырезают заземление из кабельного стояка подъезда, это делается очень быстро, буквально несколько секунд на каждом этажа дома.Кто-то скажет причем здесь перенапряжение. А в том, что при подключении квартир применяется три провода, фаза, ноль и заземление, последние два (ноль и заземление) иногда путают между собой, вот и получается, что при краже заземления, если на этаже было подключено хотя бы две квартиры к нему, на обе квартиры приходит две разноименные фазы, между которыми 380 Вольт.

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики. Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием. По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Чем опасно зануление в квартире

Зануление значительно отличается от заземления. Попробуем рассмотреть это отличие более подробно. В соответствии с ПУЭ, использование на бытовом уровне такой преднамеренной защиты, как зануление, запрещено из-за ее небезопасности.

Но, несмотря на то, что практиковаться такая система должна только в промышленном производстве, многие ставят ее и в своих квартирах. Прибегают к этой далекой от совершенства защите, в частности, в связи с отсутствием иного варианта или вследствие недостатка знаний в данной сфере.

Действительно, зануление в квартире сделать можно, но последствия от этого будут далеко не наилучшими. Далее на примерах рассмотрим некоторые ситуации, которые могут возникать в случае выполнения в квартире зануления.

1) Зануление в розетках

Иногда предлагается выполнить «заземление» электрических приборов посредством перемычки клеммы рабочего нуля в розетке на защитный контакт. Такой метод «заземления» не соответствует требованиям пункта 1.7.132 ПУЭ, ведь он подразумевает использование нулевого проводника двухпроводной сети в качестве защитного и рабочего нуля одновременно.

Помимо того, на вводе в квартиру обычно имеется аппарат, предназначенный для коммутации как фазы, так и нуля, к примеру, пакетник или двухполюсный аппарат. Но коммутировать нулевой проводник, который используется в качестве защитного, запрещено. То есть, нельзя использовать в качестве защитного проводник, цепь которого имеет коммутационный аппарат.

Опасность «заземления» перемычкой в розетке заключается в том, что корпуса электроприборов при нарушении целостности нуля в любом месте окажутся под фазным напряжением. При обрыве же нулевого провода работа электроприемника прерывается, и тогда такой провод имеет вид обесточенного, то есть безопасного, что, конечно же, усугубляет ситуацию.

Можно только представить, сколько беды наделает такая розетка, если в нее включить стиральную машину. В данном случае можно увидеть перемычку, которая соединяет «нулевой» контакт с защитным. И, если бы отгорел «ноль», то такая стиральная машина превратилась бы в «убийцу».

Если же во время принятия человеком душа вывалится нулевая «сопля» в розетке, к которой подключен бойлер, такого человека просто «прошьет» током. Поэтому такое зануление в квартире крайне опасно и его запрещено выполнять.

2) Перепутаны местами фаза и ноль

Рассмотрев следующий пример, можно наглядно увидеть наиболее вероятную опасность в двухпроводном стояке. Нередко при осуществлении каких-либо ремонтных работ в домовом электрохозяйстве ноль «N» ошибочно меняют местами с фазой «L».

Отличительной окраски жилы проводов в электрощитке в домах с двухпроводкой не имеют, и при выполнении каких-либо работ в щитке любой электрик может переключить ноль и фазу местами – корпуса электроприборов в таком случае тоже окажутся под фазным напряжением.

Необходимо обязательно помнить о высокой опасности выполнения защитного зануления в двухпроводной системе. Поэтому, в соответствии с правилами, это делать запрещено!

3) Отгорания нуля

Что такое «отгорание нуля», или обрыв нуля, знает каждый электрик, но далеко не каждый потребитель электроэнергии. Попробуем разобраться в значении данной фразы, и выяснить, какова опасность отгорания нуля?

Очень часто обрыв «нуля» фиксируется в домах со старыми проводками, основанием для проектирования которых являлся расчет примерно 2 кВт на квартиру. Конечно, нынешняя оснащенность квартир всевозможными электрическими приборами на порядок увеличивает данные цифры.

В случае обрыва «нуля» перекос фаз может происходить на трансформаторной подстанции, от которой запитан многоэтажный дом, в общем электрощите или в щитке на лестничной площадке этого дома, в расположенной после этого обрыва электролинии. Результатом может стать поступление в одну часть квартир пониженного напряжения, а в другую – повышенного.

Пониженное напряжение опасно для холодильников, кондиционеров, сплит — систем, вытяжек, вентиляторов и другой техники с электродвигателями. Что касается повышенного напряжения, то при нем может выйти из строя любой прибор бытовой техники.

Похожие материалы на сайте:

Наклейка знак заземления
Как рассчитать заземляющий контур
Схема контура заземления

Как защититься от обрыва нуля

А поможет ли стабилизатор напряжения от обрыва ноля. Да, в некоторых пределах поможет. При превышении входного напряжения 280В Но в большинстве стабилизаторов (если не во всех) нет возможности менять верхний и нижний предел отключения. Кроме того, у стабилизаторов напряжения есть два больших минуса. Даже три, если брать обрыв нуля:

Цена.
Уменьшение выходной мощности с уменьшением входного напряжения.
Инерционность.

Последний пункт для обрыва нуля имеет решающее значение. Ведь для порчи аппаратуры достаточно доли секунды при напряжении 380В, чтобы всё сгорело. А стабилизатор может «зазеваться», и отключиться например через секунду.

Я рекомендую вместо (а лучше — совместно) стабилизатора напряжения в старом жилфонде устанавливать реле контроля напряжения. Дай Бог, чтобы оно никогда не сработало и не пригодилось. Но если что — спасёт всю квартиру.

Ведь стабилизатор на 8-10 кВт стоит на порядок дороже, и занимает в квартире много места.

Вот пример установки реле напряжения «Зубр». Реле напряжения, установленное в электрощитке и занимает три посадочных места. Как по мне это совсем не много:

Рис.4 Электрощиток в комплекте с реле напряжения

На общем фото — Реле напряжения «Зубр». На индикаторе — выходное напряжение. Посредством трёх кнопок на панели управления можно установить два важных параметра:

1. Нижний предел отключения /120 — 210 В/ 2. Верхний предел отключения /220 — 280 В/

Я рекомендую, если перепады напряжения в сети небольшие, и если мощность питающей сети достаточна (то есть, сплиты летом и нагреватели зимой не понижают напряжение магистрали ниже 200 В), устанавливать нижний предел 198 В, а верхний — 242 В. Если при этом реле напряжения будет срабатывать чаще, чем раз в месяц, можно расширить предел вниз или вверх, смотря по обстоятельствам.

К задержке включения реле, так же нужен индивидуальный подход. Если время задержки установить 5-10 сек. тогда, в этом случае, при скачке напряжения, реле будет включаться и отключаться с частотой 5 — 10 сек. до того времени, пока напряжение в сети не стабилизируется, а это может быть и минуту и две и три. Я бы рекомендовал задержку выставить 3 — 5 мин. На такую задержку и старые холодильники будут нормально реагировать и зачастую за это время напряжение может прийти в норму.

Последствия обрыва нуля в трехфазных и однофазных сетях

К домовому электрощиту многоквартирного дома подходит 3- х фазное напряжение 380 В. К подъездному щиту также подводится три фазы, для отдельной сети квартиры используется одна фаза и нейтраль. Такая система электропитания TN-C применялась для старых построек и существует до сих пор.

Двухпроводная сеть частного дома с защитным заземлением

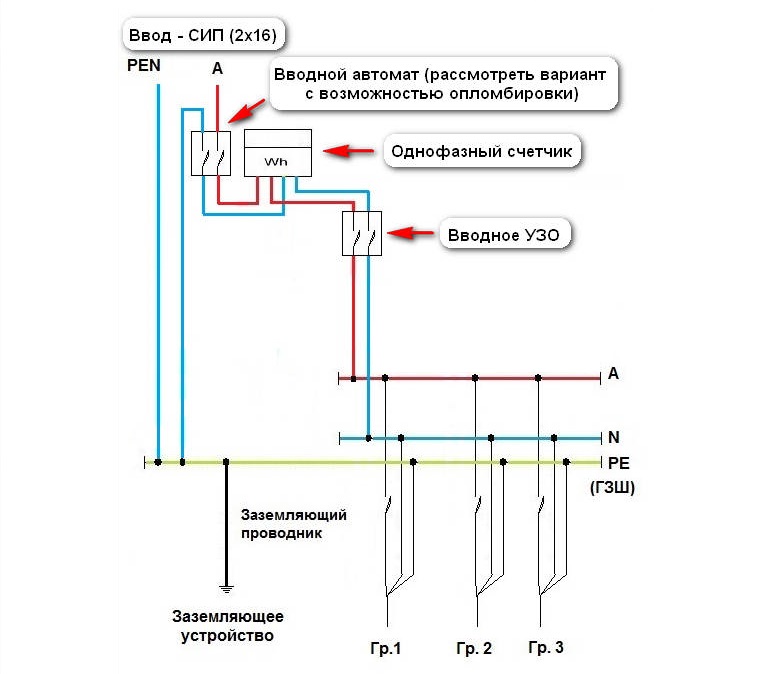

В новых домах используется система питания TN-C-S с третьим, дополнительным защитным проводником. В многоквартирном доме все фазы распределены по квартирам равномерно таким образом, чтобы нагрузки на все три фазы были одинаковыми и перекос фаз был бы минимальным.

Однако при обрыве нулевого провода происходит перераспределение напряжения по фазам и возникает перекос фаз. В результате в одной квартире возможно напряжение поднимется до 380 В, а в другой будет занижена до 170 В. В обоих случаях бытовые электроприборы и техника выходят из строя.

Особенно чувствительны к таким перекосам фаз бытовые приборы, имеющие электродвигатели — это стиральные машины, холодильники, кондиционеры, вентиляторы, пылесосы и т. д. Величина напряжения при перекосе фаз зависит от числа подключенных потребителей электроэнергии на всех фазах и их мощности.

Что происходит при обрыве нуля? Напряжение с другой фазы, через подключенные приборы других квартир, поступает на общий нулевой провод и в квартирах в розетках появляется напряжение не 220 В (фаза – ноль, как должно быть), а напряжение 380 В (фаза — фаза).

В результате, подключенные бытовые приборы выходят из строя из-за перекоса напряжения сети. Хуже еще если в электропроводке старых построек с системой электропитания TN-C в качестве защитного проводника используется нулевой провод, который присоединяется к корпусу бытовых приборов.

Система энергоснабжения TN-C-S с дополнительным проводником заземления PE применяемая в новых постройках

Тогда при прикосновении к корпусу, человек получит опасный удар током. В новых домах система заземления TN-C-S с проводником защитного заземления, на корпусах бытовых приборов опасного напряжения не будет, опасности поражения током нет.

Если обрыв нуля в однофазной сети произошел у вас в квартире, то опасности для бытовых приборов не будет, а вот при касании корпуса прибора вас поразит током (старая электропроводка TN-C) если использовать рабочий ноль в качестве защитного заземления.

Если в дом подведена трехфазная сеть, то при обрыве нулевого провода в трехфазной сети возникнет опасность выхода из строя бытовых приборов, не зависимо где произошел обрыв в магистральной линии или у вас в доме.

Чем опасно явление

Перенапряжение в электросети выглядит следующим образом:

Изоляция электрических кабелей и проводов, а также любых электроприборов способна выдержать только определенный уровень напряжения, указанный в эксплуатационных документах на них. Ниже приведена таблица, в которой приведены ориентировочные величины электрической прочности изоляции электропроводок и электрического оборудования.

Однако, в домашнем электрохозяйстве главное не это (изоляцию не заменить), а нарушения изоляции, вызванные механическими причинами (в том числе в результате крепления электропроводок со сдавливанием и скручиванием), климатическими (сырость, попадание воды) и сугубо хозяйственными (накопление пыли, грязи, насекомых и пр.). Так вот на все эти нарушения накладываются ещё и перенапряжения.

Всё это приводит, как показывают печальные случаи, к выходу из строя электрической проводки и электроприборов, к трагическим пожарам. Если в доме нарушена ещё и электрозащита (неисправна или загрублена при частых срабатываниях), то вероятность возгораний в результате перегрузки электропроводки или короткого замыкания резко возрастает. Если поврежденный электроприбор можно просто отключить от розетки и заменить исправным, то электропроводку быстро не заменить. На фото изображено повреждение изоляции в розетке, которое часто возникает из-за неплотного контакта и перегрева, или в результате грозового явления, которое может привести к перегрузке электропроводки и короткому замыканию.

Таким образом, перенапряжения в домашней электросети особенно опасны для старых электропроводок, которые не подвергаются профилактическому осмотру (вместе с розетками) и не обновляются, где небрежно обращаются с розетками, допуская их перегрев. Особо опасными в этом плане следует считать старые электропроводки в домах, часто подвергающихся грозовым явлениям и нашествию насекомых (деревенские и поселковые).

Последствия при обрыве «нуля»

Трехфазная сеть. Отгорание или обрыв нейтрального проводника в трехфазной сети может привести к полному перекосу питающих фаз в результате которого на одной линии электропроводки, питающей бытовую технику и осветительные приборы может возникнуть повышенное напряжение в 380 В, а на другой понизиться вплоть до нулевой величины. Перенапряжение, а также снижение напряжения электрической сети, является опасным для любых электроприборов и электронных устройств. Предельные величины напряжения в электропроводке могут вызвать возгорание как самих проводов, так и электроприборов, что приведет к пожару в помещение.
Однофазная сеть. Совершенно другая картина возникает при обрыве «нуля» в однофазной сети, которая заводится в квартиры и дома от распределительного щита. Каждая линия питания группы осветительных приборов и бытовой техники состоит из двух проводников: «нуля» и фазы. К тому же в большинстве современных многоэтажных домах кабель электропроводки имеет третью жилу для подключения к электроприборам защитного заземления, чего нет в старых постройках. При обрыве «нуля» в однофазной сети на нулевом проводе появляется опасное для человека напряжение в 220 В.

Подведем итоги

Безусловно, что вероятности аварий носят случайный характер, максимум, что можно сделать в таких ситуациях, — принять необходимые меры для обеспечения защиты. Но помимо этого не будет лишним вовремя определить аварийную ситуацию по характерным признакам. В первую очередь отгорание нулевого магистрального провода приводит к перенапряжению сети. Обнаружив первые признаки этого явления, следует отключить все электроприборы.

Сделать это оперативно и самостоятельно практически нереально. Временной промежуток для этого слишком коротким, поэтому следует установить на электрическом щитке специальные приборы, реагирующие на обрыв нуля. Как только напряжение выйдет за установленные пределы, реле контроля напряжения произведет защитное отключение.

Полностью доверять системе защиты не стоит. Может случиться так, что при наличии характерных признаков перепадов напряжения, отключение питания не произойдет. Поэтому имеет смысл перечислить наиболее вероятные проявления для данного явления:

Мерцание ламп накаливания. Они наиболее чувствительны к перепаду уровня напряжения, возникающего при обрыве нуля. Энергосберегающие осветительные приборы и светодиодные лампы не настолько реагируют на изменения.
Электронные приборы, имеющие встроенную защиту, как правило, отключаются от сети питания. Или не запускаются. Такие действия предусмотрены реакцией защиты импульсных БП на броски напряжения. Характерно, что такая реакция может сработать раньше, чем реле напряжения. Но это, во многом зависит от производителя и схемы реализации защиты электросетей, а также надежности электрического соединения.
Еще один характерный признак – повышение температуры выключателя. Даже если Вы не обратили внимания на мерцание ламп, то данное проявление должно вызвать опасения.
Искрение, при попытке подключения электроприбора, может говорить об обрыве нуля на вводе однофазного потребителя. Даже, если оно вызвано другим фактором, а не обрывом нуля, это очень нехороший признак.
Самопроизвольные срабатывания вводных автоматов, также могут указывать на перенапряжение. Такая реакция на обрыв нуля характерна при включении электронагревательных приборов, например электропечи, бойлера, чайника и т.д.
Характерные звуки во вводном электрическом щите также могут указывать на перепады напряжения. В такой ситуации рекомендуется отключить ввод питания и дождаться приезда аварийной бригады. Велика вероятность, что авария обрыва нуля имела место в электросети поставщика.
Обязательно установите на вводе электрической сети реле напряжения. В идеале желательно продублировать данную систему стабилизатором напряжения для дома или квартиры. Такое устройство, работая в паре с реле, позволит поддерживать заданный уровень напряжения, не отключая питание.

Собственно, только многоуровневая защита может обеспечить максимальную безопасность.

Чем опасен обрыв нулевого провода

В чем опасность обрыва нулевого провода в доме или в квартире

Обрыв нулевого провода в трехфазной электрической сети — опасное явление, которое может вывести из строя бытовые электроприборы и поразить людей электрическим током. От подстанции (ТП) к потребителю, в данном случае в дом, электричество поступает по четырем проводникам – трем фазным и проводнику, который совмещает функции рабочего нулевого и защитного заземляющего проводника. Ток поступает по наиболее распространенной системе заземления TN-C-S.

Система данного типа предусматривает заземление нейтрали источника питания – трансформатора подстанции. После ввода в здание совмещенный проводник разделяется на рабочий нулевой проводник и защитный, а затем распределяется между квартирами. Три фазы электрической сети при вводе в дом распределяются на примерно равное количество квартир. Но при нормальном режиме работы электрической сети нагрузка по трем фазам неравномерная, так как жители квартир по-разному эксплуатируют электроприборы, и в разные промежутки времени нагрузка по фазам отличается, причем значительно. При этом напряжение по фазам практически равное, так как нулевой провод играет роль балансира, снижает так называемое напряжение смещения нейтральной точки практически до нуля.

В случае обрыва нулевого провода на линии электропередач тут же возникает дисбаланс — возникает перекос фазных напряжений. При этом по одной фазе, где нагрузка меньше напряжение резко возрастает, а на самой загруженной фазе наоборот – падает. При этом в зависимости от перекоса, напряжение на фазах может колебаться от нескольких десятков вольт до значения линейного напряжения трехфазной сети — 380 В. В данном случае все зависит от величины перекоса нагрузок по фазам электрической сети.

Последствия таких перепадов напряжения наверняка всем известны. Значительное превышение напряжения в бытовой сети приведет к выходу из строя практически всей техники, которая в данный момент работала от сети. Чрезмерно низкое напряжение за считанные минуты выведет из строя компрессор холодильника или кондиционера, электродвигатель стиральной машины и другие электроприборы, конструктивно имеющие электродвигатели. Ненормальный режим работы электроприборов может закончиться выходом их из строя с последующим возгоранием.

Выход из строя бытовой техники — это не самое страшное. В случае перегорания нуля до ввода в дом, то есть до разделения его на нулевой и заземляющий проводник, на всех заземленных элементах оборудования, бытовых электроприборах появляется фазное напряжение. В случае прикосновения к таким электроприборам человек будет поражен электрическим током.

Если в доме реализована система уравнивания потенциалов, которая предусматривает электрическое соединение с заземляющей шиной всех металлических элементов конструкции, металлических трубопроводов, то вероятность поражения электрическим током снижается, так как человек не будет касаться двух точек с разным потенциалом. Но, как показывает практика, такая система в большинстве домов не реализована и в случае появления на корпусе электроприбора опасного потенциала и прикосновения человека одновременно к данному электроприбору и металлическому предмету, имеющему другой потенциал, человек будет поражен электрическим током.

Как защитить себя и бытовые электроприборы от вышеописанных последствий?

Основная мера защиты от возможных перепадов напряжения — это установка реле напряжения на вводе домашнего распределительного щитка. В случае чрезмерного снижения или увеличения напряжения реле напряжения мгновенно обесточит электропроводку, защитив при этом включенные в сеть электроприборы.

В случае повреждения нулевого провода и появления опасного потенциала на корпусе оборудования, ни одна из систем заземления сети не даст гарантированную защиту. В сети системы TN-C-S защиты от возможного появления опасного потенциала на корпусе оборудования в случае повреждения нуля до места его разделения нет. В данном случае гарантировать безопасность эксплуатации заземленных электроприборов можно только в том случае, если снабжающая организация выполняет периодические проверки состояния сетей от питающей подстанции непосредственно до главного распределительного щитка дома и своевременно устраняет возможные нарушения.

В электрической сети, где реализована система TT, обрыв нулевого провода не приводит к появлению опасного потенциала на корпусе оборудования. Но при этом перекос напряжений по фазам может возникнуть, поэтому реле напряжения в данных сетях также необходимо установить для защиты бытовых электроприборов.

Решением данной опасной ситуации будет устройство, измеряющее дифференциальную утечку тока и при превышении определенного уровня отключит электрическую линию. Это устройство защитного отключения или дифференциальный автомат. В данном случае при возможной утечке тока на заземленный корпус УЗО моментально обесточит электропроводку. Ни в коем случае не устанавливайте электронное УЗО, а только электромеханическое, т.к. первое при обрыве нуля становится бесполезным прибором. Электронная схема в электронном УЗО при обрыве нуля перестает работать, а с ней весь прибор. Электромеханическое УЗО не имеет такового недостатка и четко отрабатывает пропадание нуля, отключая контролируемую линию.

Наиболее полным техническим решением защиты от обрыва нуля в любой системе электрической сети по нашему мнению будет совместное использование в схеме электропитания реле контроля напряжения и электромеханического УЗО (дифференциального автомата).

Даже те, кто не имеет электротехнического образования, наверняка слышали о такой аварийной ситуации, как перекос фаз. В некоторых предыдущих публикациях мы уже упоминали, чем грозит обрыв нуля, и кратко упоминали о способах защиты от несимметрии фазных напряжений. Сегодня мы более подробно рассмотрим данную тему.

Что такое обрыв нуля?

Для полноценного ответа на этот вопрос необходимо привести примеры штатной работы трехфазной схемы ввода электроснабжения. В качестве примера приведем упрощенный вариант с вводом для этажного распределительного щита.

Схема 1. Штатная работа системы

Как видно из рисунка, каждая из квартир на этаже запитана от отдельной фазы (L₁ – L₃) и общего нуля. Что формирует в бытовой сети каждой квартиры фазное напряжение 220 вольт (L₁N=L₂N=L₃=220 В.). В данном случае используется схема питания TN-C-S, где задействована шина заземления PE, соединяемая в РУ здания с нулем. Приведенная система сбалансированная, поскольку ток нагрузки в фазных проводах суммируется через нулевую линию, что снижает вероятность перекоса фазных напряжений.

Заметим, что полностью исключить данное явление довольно сложно, поскольку сопротивление нагрузок на каждой фазе может различаться. К примеру, в квартире_1 включен кондиционер и стиральная машина, в квартире_2 хозяин запустил бойлер и электропечку, а в квартире_3 жильцы отсутствуют и все бытовые приборы отключены от сети. По итогу, в трехфазной системе питания возникнет несимметрия напряжений.

Теперь рассмотрим работу сети в нештатном режиме, когда происходит отгорание нуля.

Что происходит в электросети при обрыве нуля?

Рассмотрим отдельно, изменение режима работы трехфазной сети при обрыве магистрального нуля и как поведет себя однофазная электрическая проводка, если отгорание нулевого проводника произойдет на вводе.

Отгорание нуля в трехфазной сети

Внесем изменения в рисунок 1, вызванные аварией, а именно отключением нуля .

Оборвался нулевой магистральный проводник

В данном случае обрыв общего нулевого провода приведет к тому, что движение электрического тока по нему прекратиться. В результате все квартиры R₁-R₃ будут запитаны по типу подключения «звезда без нулевой магистрали». Другими словами, при обрыве нуля на каждую квартиру будет поступать не фазное, а линейное напряжение.

Контур из квартир 1 и 2

Для примера предлагаем рассмотреть, как сложится ситуация в квартирах 1 и 2. Нагрузка электрических приборов суммируется в данном контуре при прохождении через него тока I₁₂. Соответственно, уровень напряжения для квартир установится в зависимости от нагрузки подключенных к сети приборов. То есть: U₁ = I₁₂*R₁, а U₂ = I₁₂* R₂. Из этого следует, что суммарная величина силы тока составит I₁₂ = U₁₂ / (R₁+R₂) :

Обратим внимание, что суммарное напряжение контура будет равно линейному в данной электросети, то есть U₁₂ = 380 вольт. Но при этом показатели U₁ и U₂ могут варьироваться в диапазоне 0-380 вольт и, естественно, существенно отличаться друг от друга. На данные значения может влиять как нагрузка подключенных приборов в каждой из квартир, так и ее активная и пассивная составляющая.

В результате если произойдут проблемы с нейтралью трансформатора (нулем источника), велика вероятность выхода из строя подключенных к сети приборов. Причина – повышение уровня напряжения в сети.

Обрыв нуля в однофазной сети

В данной ситуации последствия будут не такими печальными, как в описанном выше случае, но, тем не менее, если отгорает вводный ноль в системе TN-C, это может представлять серьезную опасность для жизни человека.

Отгорание нуля в схеме однофазного потребителя

Для однофазных нагрузок обрыв нуля будет аналогичен отключению напряжения, за исключением того фактора, что на фазном проводе останется потенциал, представляющий опасность для жизни. Причем, он также проявится там, где был ранее защитный ноль в контактах розеток. Если корпуса электроприборов заземлялись рабочим нулем, то весьма велика вероятность негативных последствий. В системах TN-C-S фактор риска существенно сокращается, за счет использования PEN проводника.

Как защититься?

Узнав об опасности, представляемой потерей нуля, предлагаем рассмотреть варианты защиты от данного явления:

Начать необходимо с грамотного монтажа электропроводки. Если для питания объекта планируется задействовать трехфазную схему электроснабжения, то ее расчет должен быть произведен таким образом, чтобы минимизировать вероятность перекоса фаз. То есть, необходимо планомерно распределить нагрузку на каждую линию.
Следует задействовать в управлении сетью приборы, выравнивающие нагрузку на каждую из фаз. Причем, в идеале, эта работа должна осуществляться без привлечения операторов, то есть, выполняться автоматически при обрыве нуля.
Должна иметься возможность оперативного изменения схемы подключения потребителей. Это позволяет внести корректировки, если на этапе проектирования не была должным образом учтена нагрузка на каждый участок или увеличилась мощность потребления в связи с вводом новых объектов. То есть, при возникновении критической ситуации должна иметься возможность изменения мощности. В качестве примера можно привести вариант, когда многоквартирный дом переводится на линию с большей нагрузкой для «разбавления» перекоса фаз, возникающего при обрыве нуля.

В приведенных выше вариантах мы рассматривали защиту от перекосов в глобальных масштабах, конечный потребитель может обеспечить должный уровень защиты значительно проще. Для этого достаточно установить реле контроля напряжения, в котором указать допустимый минимальный и максимальный уровень. Как правило, это ±10% от нормы.

Подведем итоги

Безусловно, что вероятности аварий носят случайный характер, максимум, что можно сделать в таких ситуациях, – принять необходимые меры для обеспечения защиты. Но помимо этого не будет лишним вовремя определить аварийную ситуацию по характерным признакам. В первую очередь отгорание нулевого магистрального провода приводит к перенапряжению сети. Обнаружив первые признаки этого явления, следует отключить все электроприборы.

Мерцание ламп накаливания. Они наиболее чувствительны к перепаду уровня напряжения, возникающего при обрыве нуля. Энергосберегающие осветительные приборы и светодиодные лампы не настолько реагируют на изменения.
Электронные приборы, имеющие встроенную защиту, как правило, отключаются от сети питания. Или не запускаются. Такие действия предусмотрены реакцией защиты импульсных БП на броски напряжения. Характерно, что такая реакция может сработать раньше, чем реле напряжения. Но это, во многом зависит от производителя и схемы реализации защиты электросетей, а также надежности электрического соединения.
Еще один характерный признак – повышение температуры выключателя. Даже если Вы не обратили внимания на мерцание ламп, то данное проявление должно вызвать опасения.
Искрение, при попытке подключения электроприбора, может говорить об обрыве нуля на вводе однофазного потребителя. Даже, если оно вызвано другим фактором, а не обрывом нуля, это очень нехороший признак.
Самопроизвольные срабатывания вводных автоматов, также могут указывать на перенапряжение. Такая реакция на обрыв нуля характерна при включении электронагревательных приборов, например электропечи, бойлера, чайника и т.д.
Характерные звуки во вводном электрическом щите также могут указывать на перепады напряжения. В такой ситуации рекомендуется отключить ввод питания и дождаться приезда аварийной бригады. Велика вероятность, что авария обрыва нуля имела место в электросети поставщика.
Обязательно установите на вводе электрической сети реле напряжения. В идеале желательно продублировать данную систему стабилизатором напряжения для дома или квартиры. Такое устройство, работая в паре с реле, позволит поддерживать заданный уровень напряжения, не отключая питание.

Собственно, только многоуровневая защита может обеспечить максимальную безопасность.

Последствия обрыва нуля в трехфазных и однофазных сетях

Двухпроводная сеть частного дома с защитным заземлением

Система энергоснабжения TN-C-S с дополнительным проводником заземления PE применяемая в новых постройках

Причины возникновения обрыва нуля

Причин достаточно много — это обрыв нейтрали на подстанции, в домовых и подъездных щитах, неопытность электриков, отсутствие обслуживания электросетей и далее. Основной причиной обрыва нейтрали — это некачественное крепление провода.

При слабом креплении нейтрали провод нагревается, окисляется (что увеличивает сопротивление перехода нейтраль — корпус) и перегорает. Также возможно обгорание нейтрали при использовании больших номиналов предохранителей.

Нередко обрывается нейтраль при сильных порывах ветра, обледенений, ремонтных работах и т. д. Как видно имеется масса причин обрыва нейтрали. Чтобы избежать последствий от этой неисправности нужно выбрать правильный вариант защиты.

Защита от обрыва нуля

Электропроводка в старых постройках системы заземления TN-C не имеет никакой защиты от обрыва нуля и представляет с собой большую опасность при использовании нейтрали в качестве заземляющего проводника корпусов электроприборов.

Система TN-C. Обрыва нуля нет. Опасности нет

Система TN-C. Последствия при обрыве нуля

В новых постройках системы электроснабжения TN-C-S с отдельным заземляющим проводником, вероятность поражения опасным для жизни током уменьшается. Уменьшить сопротивление заземления, и улучшить качество защиты позволяют дополнительные повторные заземления у каждого дома.

Однако эта система заземления не защитит ваши бытовые приборы при обрыве нуля. Для защиты приборов, техники и поражения током человека помогут реле контроля напряжения или стабилизаторы напряжения. Реле напряжения отключит вашу электросеть при опасных перенапряжениях и минимальных значениях напряжения в сети. Помогут еще и УЗО, дифавтоматы с защитой от обрыва нуля.

Сработает ли УЗО при обрыве нуля

УЗО отключит электросеть при касании корпуса человеком, если в качестве заземляющего проводника использована нейтраль. В этом случае через человека потечет ток утечки, на которую среагирует УЗО. Обычные УЗО и дифавтоматы, если у них нет функции защиты от перенапряжений, не защитят от поломок бытовых электроприборов.

Вывод. Для защиты человека от поражения опасным высоким напряжением и выхода из строя электробытовых приборов, техники, ламп освещения поможет УЗО или дифавтомат с защитой от обрыва нуля. Также можно поставить реле напряжения и обычные УЗО, дифавтомат или реле контроля напряжения с отдельным защитным заземлением.

Почему перегорел нейтральный провод в моем электрическом душе?

Это могло случиться довольно много раз вокруг вашего дома; ваш электрический душ перестает работать, и виной всему оказывается нейтральный провод.

Итак, почему в моем электрическом душе перегорел нейтральный провод?

Перегоревший нейтральный провод указывает на слабое соединение, которое вызывает искрение вокруг провода. Температура повышается, и со временем сгорает изоляция вокруг провода.Срабатывает автоматический выключатель, и душ перестает работать.

То, что цепь отключается, это хорошо, что указывает на проблему в проводке. В противном случае ослабленный провод представляет собой постоянную опасность возгорания или поражения электрическим током.

Итак, отвечая на главный вопрос, мы должны также посмотреть, что ослабляет нейтральный провод.

Почему ослабляется нейтральный провод?

Чаще всего ослабленный провод свидетельствует о плохой установке. Если провод был проложен неплотно, соединение могло выйти из строя раньше, чем вы ожидали.

Однако, если вы долгое время без проблем пользовались душем, ослабление проволоки может быть связано с естественным износом. Провода нагреваются при протекании тока по цепи и охлаждают при его отсутствии. Такое частое нагревание и охлаждение может ослабить соединение. Это явление чаще встречается среди нагревательных приборов, поскольку они потребляют больше тока, в том числе и в вашем электрическом душе.

Регулярный осмотр любых таких чувствительных соединений в доме может спасти вас от проблем.К сожалению, многие люди не обращают внимания на нейтраль даже во время проверок.

Опасности возникновения дуги

Проблема с ослабленным проводом — нестабильное соединение. Возникновение дуги возникает при разрыве соединения. Дуга создает много тепла. Обычно это происходит один или два раза и на короткое время, поэтому тепло не имеет значения.

В соединении с незакрепленным проводом это продолжает происходить, и температура продолжает повышаться до точки, при которой прожигается изоляция вокруг провода.Со временем он может сжечь другие провода или окружающие предметы, включая розетку.

Раннее обнаружение может спасти жизни

Обнаружить перегоревший или сломанный нейтральный провод непросто, если нет явной искры или огня. Итак, ищите признаки обрыва провода, особенно вокруг цепей, питающих нагревательные приборы.

Вот некоторые признаки, на которые следует обратить внимание:

Запах — самый распространенный сигнал горящей проволоки. Обычно пахнет горящей резиной. Запах легко обнаруживается и со временем становится сильнее.
Обратите внимание, если есть мерцание в приборах, подключенных к цепи, посмотрите на свет или светодиодную панель вашего электрического душа и посмотрите, не мерцает ли он.
Дым и искры — признак того, что все нагрелось до точки, при которой может начаться пожар.

Тем не менее, раннее обнаружение не должно означать, что вам нужно ждать каких-либо признаков, упомянутых выше. Регулярно проверяйте все цепи и не относитесь к нейтрали как к проводу, который не может вызвать возгорание. В идеальной цепи он может не пропускать слишком большой ток, но без надлежащего осмотра и обслуживания со временем это может стать опасным.

Связанные вопросы

Может ли ослабленный нейтральный провод вызвать пожар?

Да, ослабленный нейтральный провод может вызвать искрение, которое увеличивает температуру до такой степени, что вызывает электрический пожар.

Что вызывает горение электрических проводов?

Провода, нейтральные или нет, обычно сгорают из-за перегрева из-за ненадежного соединения. Провода также могут перегреваться из-за чрезмерной нагрузки на одну цепь. Эти сгоревшие провода могут в конечном итоге привести к возгоранию электрического тока.

Что происходит при обрыве нейтрального провода?

Нейтральный провод предназначен для регулирования напряжения в цепи.Когда он ломается, избыточное напряжение не может вернуться назад и приводит к перегреву и повреждению оборудования.

Можно ли оставлять шнур для душа постоянно включенным?

Нет, большинство производителей электрических душевых кабин строго советуют не оставлять шнур питания постоянно включенным. Если оставить бытовую технику включенной, увеличивается потребление энергии в режиме ожидания и возникает риск перегрева.

Могу ли я получить удар от нейтрального провода?

В идеале нейтральный провод не должен иметь никакого напряжения, но по разным причинам они обычно имеют около 0.От 5 до 2 вольт, и вы можете почувствовать легкий шок. Неисправная нейтраль может пропускать ток, достаточный для причинения серьезного физического вреда.

Электричество 101: Основы | Промышленное управление

Цель этой Info-Tec — помочь вам понять основы электрических систем. Многие проблемы, возникающие при обслуживании, связаны с электрическими проблемами или проблемами, связанными с электричеством.

В настоящее время широко используются два типа электрического тока: переменный ток (AC) и постоянный ток (DC).

Переменный ток вырабатывается всеми электроэнергетическими предприятиями. AC очень «гибкий». Его напряжение может быть легко повышено или понижено трансформаторами. Переменный ток можно преобразовать в постоянный для конечного использования с помощью выпрямителей или твердотельных устройств.

Постоянный ток всегда течет в одном направлении. Переменный ток сначала течет в одном направлении, затем меняет направление и течет в противоположном направлении. Ток «чередуется», следовательно, переменный ток. Когда переменный ток меняет направление, он не перескакивает от полного значения в одном направлении к полному значению в другом направлении.Он постепенно нарастает до максимума, постепенно спадает до нуля, а затем повторяется в обратном направлении. См. Рисунок 1.

Рисунок 1.

Один из периодов нарастания и возврата к нулю в одном направлении потока — это чередование. Два чередования, одно в одном направлении, а другое в противоположном, — это цикл. Переменный ток в этой стране генерируется с частотой 60 циклов в секунду. Старое оборудование будет идентифицироваться в циклах (CY), а новое оборудование — в герцах (HZ).CY и HZ означают одно и то же. (CY был изменен на HZ в честь немецкого физика Генриха Герца, который разгадал тайну циклов переменного тока.)

Электроэнергия имеет две характеристики:

1. Напряжение . Также называется «потенциальной» или электродвижущей силой (ЭДС). Это «давление» электричества. Электричество не обязательно должно протекать, чтобы иметь напряжение. Если вольтметр подключен к «живой» цепи, он покажет напряжение независимо от того, подключена ли цепь к нагрузке или нет.Это можно сравнить с водой в трубе и манометром. Напряжение — это мера электрического «давления» или потенциала.

2. Сила тока. Это «скорость протекания» тока. Это «галлоны в минуту». Если по трубе течет вода, то есть сопротивление ее потоку. Будет падение давления от одного конца трубы к другому, в зависимости от размера трубы, длины трубы и скорости потока. То же самое и с электричеством.Проволока оказывает сопротивление. Чем меньше размер провода, тем он длиннее, количество электроэнергии (AMPS), которое он переносит, определяет падение давления, или, с точки зрения электричества, падение напряжения.

Другой немецкий физик, Г.С. Омс, разработал формулу, известную как «Закон Ома». Он обнаружил, что напряжение — это произведение ампер и Ом (мера сопротивления, которую он назвал в честь себя) в резистивной цепи. Для описания этих ценностей были установлены символы. E для напряжения, I для тока и R для сопротивления.Следовательно, напряжение равно амперам, умноженным на ом: E = I x R. Это краеугольная формула, на которой строится знание электричества. Все значения в законе Ома могут быть рассчитаны по отношению к остальным значениям. Например, ампер равен напряжению, разделенному на сопротивление, или:

I = E

Простой способ запомнить различные математические формы, в которых выражается закон Ома, показан на рисунке 2.Если какой-либо из трех символов покрыт, два оставшихся непокрытыми будут в надлежащей форме. Например;

E, если покрыто, равно I x R

I, если покрыто, равно

R, если покрыто, равно

Рисунок 2.

Цепи переменного тока подразделяются на два основных класса: однофазные (SF) и трехфазные (3F).Есть два этапа, но его использование настолько минимально, что мы не будем обсуждать его.

Если в цепи только два провода, она должна быть однофазной (не считая постоянного тока, который мы не рассматриваем в настоящее время). Если в цепи три провода, она может быть трехфазной или однофазной! Легко отличить трехпроводную однофазную от трехпроводной трехфазной. В однофазной сети два — это провода под напряжением, а один — нейтраль. В обычном жилом или легком коммерческом здании с трехпроводным питанием 115/230 вольт два горячих провода входят в служебный шкаф и имеют предохранители или используют сбрасываемые перегрузки, но нейтраль проходит через шкаф без какого-либо переключателя или предохранителя.Этот тип входа однофазный, хотя и трехжильный. Это действительно двухпроводная однофазная схема на 230 В с нейтралью. От него можно взять две или несколько цепей на 115 вольт и одну или несколько цепей на 230 вольт. Если между горячим проводом и нейтралью поставить вольтметр, он покажет 115 вольт. Между двумя горячими проводами он покажет 230 вольт. См. Рисунок 3.

Рисунок 3.

На рис. 3 показано, как будет выглядеть типичный трехпроводной входной выключатель 115/230 В.(Примечание: в некоторых случаях старых систем переключатель может быть трехполюсным и размыкать нейтраль. Это небезопасно и должно быть заменено). Трехпроводные трехфазные системы обычно распространяются только на промышленные и крупные торговые площади. Как видно из названия, трехфазный ток имеет три тока, протекающие по трем проводам. В обычной трехфазной нейтрали нет; все три провода горячие. Между любыми двумя из трех проводов есть однофазный ток, но никогда не 110, 115 или 120 вольт.Обычно напряжение каждой фазы будет 208, 220, 230, 440, 550 или выше.

Трехфазные токи следуют друг за другом с интервалом в треть цикла. См. Рисунок 4.

Рисунок 4.

Если вольтметр используется для проверки трехфазного тока, полное напряжение будет обнаружено между любыми двумя из трех проводов. Напряжение чуть больше половины будет обнаружено от любого провода к земле.

В Милуоки компания WEPCO использовала только 230-вольтовую заземленную трехфазную систему.Они больше не используют его, но многие из этих систем с «заземленной фазой B» были установлены (компания Climatic Control обслуживается трехфазной системой с заземленной фазой B), и многие из них до сих пор существуют. В этой трехфазной системе одна из фаз заземлена (заземляющая ветвь). Эту систему легко принять за трехпроводную, 115/230 вольт и однофазную, поскольку на входе будет двухполюсный выключатель с двумя предохранителями, а третья линия будет сплошной. Проверка с помощью вольтметра покажет разницу. Даже при заземленной фазе напряжение между любыми двумя из трех проводов будет составлять 230 вольт (в заземленной фазе B всегда было 230 вольт).Если каждый провод заземлен, на двух ножках будет отображаться полное напряжение, а на одной ножке — 0 вольт. Это наземная нога. Помните, что в однофазной системе на 115/230 вольт будет 115 вольт между нейтралью и горячими проводами и 230 вольт между двумя горячими проводами.

Трехфазные цепи не предназначены для однофазного использования 115 В. Хотя от разогретой ноги до земли можно получить около 115 вольт, использование этой схемы запрещено электрическими правилами. Это опасная практика.

В настоящее время используются три основных трехфазных распределительных системы. Небольшие коммерческие здания и некоторые небольшие промышленные предприятия, на которые приходится около 50 процентов электрической нагрузки в виде однофазной сети на 120 вольт, будут иметь трехфазную четырехпроводную систему с напряжением 208/120 вольт. См. Рисунок 5.

Рисунок 5.

Есть три горячие линии (A, B и C), а также нейтраль (N), которая заземлена. Однофазные 120-вольтовые нагрузки питаются от линии к нейтрали (C к N, A к N или B к N), а трехфазные 208 Вольт — по линиям A, B и C.

Рисунок 6.

На рисунке 6 представлена схема трехфазной четырехпроводной системы с напряжением 480/276 В. Эта система обслуживает отели, торговые центры и т. Д. Трансформаторы используются для получения однофазных цепей на 120 вольт.

Рисунок 7.

На рисунке 7 показана система, используемая на крупных промышленных предприятиях, где большую часть нагрузки составляют двигатели. Это трехфазная система с напряжением 480 В. В этой системе используются трансформаторы для обеспечения требований к напряжению 120/240 вольт.

Термины «заземление» или «заземленный» и «заземление» могут вводить в заблуждение. «Заземление» — это соединение провода, ленты или другого проводника от металлического корпуса вокруг части электрического оборудования к водопроводной трубе, заглубленной пластине, стержню или другому проводящему материалу, контактирующему с землей. Это называется «заземлением» оборудования. Это сделано в целях безопасности, а также для устранения или уменьшения помех (RFI).

Термин «земля» имеет другое значение. Когда по какой-либо причине ток проходит через изоляцию или вокруг нее к открытым металлическим частям, которые затем становятся горячими или «находящимися под напряжением», это называется «землей».«Заземления» можно избежать за счет хорошей конструкции оборудования и регулярного технического обслуживания. Основания случаются и могут быть опасными. Оборудование следует защитить путем его «заземления».

Низкое напряжение всегда возникает из-за того, что проводка или трансформатор недостаточно велики для подачи такого тока, который требуется нагрузкам или нагрузкам. Когда в проводе течет ток, всегда наблюдается некоторое падение напряжения. Этого может быть недостаточно, чтобы повлиять на работу оборудования, но некоторое падение напряжения существует всегда. Нет смысла проверять падение напряжения в цепи, если не включены все нагрузки в этой цепи.Разделение нагрузок или добавление дополнительных цепей обычно может исправить перегрузку цепей, вызывающую низкое напряжение.

Если на служебном входе наблюдается низкое напряжение, это может быть ошибка электроснабжения. Спрос на электрические услуги рос быстрее, чем коммунальные предприятия смогли увеличить свои услуги. Известно, что в некоторых случаях коммунальные предприятия устанавливают ответвления на своих трансформаторах, чтобы подавать более высокое вторичное напряжение для компенсации падений напряжения в периоды повышенного спроса.В этих зонах при снижении нагрузки напряжение на отдельном служебном входе может значительно увеличиться по сравнению с нормальным. Это приводит к проблемам с перенапряжением. Перенапряжение приводит к перегреву двигателей, перегоранию конденсаторов и значительному сокращению срока службы лампочек, нагрузок резистивного типа, а также может нанести ущерб твердотельным устройствам.

В дополнение к обычным цепям на 120 В, цепям электроприборов на 230 В и трехфазным цепям почти во всех зданиях будет использоваться одна или несколько цепей «низкого напряжения».Цепи низкого напряжения — это любые цепи ниже 30 вольт, обычно 24 вольт. Цепи на 24 В обычно являются цепями управления. Сила тока в этих системах обычно небольшая, менее 5 ампер.

Поскольку напряжение и сила тока очень низкие, проводка может быть намного меньше и, следовательно, намного дешевле в установке, чем проводка с линейным напряжением. Низкое напряжение также намного безопаснее.

Так же, как напряжение электричества измеряется в вольтах, а скорость протекания тока измеряется в амперах, мощность измеряется в ваттах.Один ватт — это мощность, производимая одним вольт на один ампер. Ватты находятся путем умножения вольт на ампер. При постоянном постоянном токе найти мощность просто. Это вольты, умноженные на амперы. Однако при переменном токе напряжение и сила тока меняются в зависимости от цикла. (Помните, сначала это 0, затем до максимума в одном направлении, затем снова до 0 и максимум в другом направлении. Действующее напряжение и сила тока будут меньше максимальных. Эффективные значения называются «Корень — Среднее — Квадрат», или RMS. RMS равно.707 раз больше максимальных значений. Следовательно, в цепи переменного тока на 120 В, 10 А фактические максимальные значения составляют почти 170 вольт и чуть более 15 ампер. Это верно только для цепей постоянного тока и чисто резистивных цепей переменного тока, таких как нагреватели.

Возможно, выдающееся преимущество переменного тока перед постоянным состоит в том, что переменный ток можно легко повышать или понижать с небольшими потерями с помощью трансформаторов.

Как известно, даром что-то не получить. Выход машины будет в некоторой степени пропорционален входу.Необходимо ввести больше, чем вынуть, поскольку часть ввода теряется и используется машиной. Эффективность — это выходная энергия, деленная на входящую энергию. Трансформатор — это машина без движущихся частей. Это очень эффективно: от 98 до 99 процентов. 1–2 процента потеряли токи или ватты. Если вторичная обмотка трансформатора составляет 24 В, и это трансформатор «40 ВА», потребляемый ток (в амперах) может составлять 1,667 ампера, прежде чем произойдет перегрузка.

Трехфазные трансформаторы — это однофазные трансформаторы, соединенные вместе.Один метод соединения трех катушек известен как «дельта», а другой — «звезда» или «Y». Обычно токи, протекающие в каждом из трех проводов трехфазного тока, равны. Падение напряжения в каждой фазе одинаковое, и вольтметр должен показывать одинаковое напряжение на клеммах двигателя для всех трех фаз. См. Рисунок 8.

Рисунок 8.

Если напряжения не равны, некоторые из причин могут быть:

• Однофазная цепь отключена от одной из трех фаз.

• Частичное заземление или короткое замыкание в обмотках двигателя.

• Изъеденные или перегоревшие контакты в контакторе пускателя двигателя.

• Корродированные клеммы.

• Ослабленные провода.

• Всегда находите причину и устраняйте трехфазный дисбаланс.

Если перегорает предохранитель, срабатывает автоматический выключатель или отсоединяется провод, все, что вызывает «размыкание» одной фазы трехфазной цепи, остается только одна фаза, а не две! Это известно как «однофазное».Если это происходит при работающем двигателе, он может продолжать работать при небольшой нагрузке. Если его полностью разгрузить, может даже запуститься. В любом случае, если его быстро не отключить, он перегорит. Трехфазные двигатели обычно дороги, и вложения в устройство защиты от пониженного напряжения, перенапряжения, потери фазы и дисбаланса фаз — дешевая страховка. Предохранители защищают от короткого замыкания и заземления и не предназначены для защиты электродвигателей от определенных перегрузок электродвигателя. В большинстве случаев чрезмерное падение напряжения, однофазность, несимметричные фазы, как правило, находятся в помещении пользователя.Бизнес вырос, и вместе с другими устройствами было добавлено гораздо больше или больше двигателей, что увеличило нагрузку на исходную услугу. Перед вызовом утилиты убедитесь, что проблемы с утилитами. Пользователь должен обновить службу в соответствии с текущими требованиями.

6 Ремонт низковольтной электрооборудования можно сделать самому

КОНТРОЛЬНЫЙ СПИСОК ДЛЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ:

Поиск реального источника электрической неисправности должен быть процессом, который начинается с наиболее очевидного решения и продолжается оттуда.Перед тем, как приступить к любому электрическому ремонту, вы должны изучить некоторые из наиболее очевидных потенциальных проблемных мест.

1. Общее отключение электроэнергии. Найдите время, чтобы проверить освещение и бытовую технику по всему дому.

2. Сработала определенная цепь. Подойдите к блоку предохранителей или выключателя, чтобы убедиться, что проблема не в перегоревшем предохранителе или срабатывании выключателя.

3. Сработал выключатель или розетка. Прежде чем приступить к ремонту светильника или другого прибора, проверьте выключатель, который им управляет, или розетку, в которую он включен (чтобы убедиться, что выключатель этой розетки не сработал).Включите или прикрутите свет, который, как вы знаете, работает, в розетку с переключателем в положении «Вкл.». Не горит? Скорее всего дело в переключателе. Проверьте это прибором для проверки целостности цепи. Для вас это звучит как по-гречески? Вызов электрика.

4. Шнур. Всегда проверяйте вилки и шнуры — некоторые из самых простых способов исправить.

5. Перегоревшая лампочка. Самые простые решения часто упускаются из виду в первую очередь.

4:99 || БЕЗ ЗВОНКА:

Вы не получаете еду на вынос, потому что не работает дверной звонок.

БЫСТРОЕ ИСПРАВЛЕНИЕ

В большинстве случаев это указывает на неисправную кнопку дверного звонка. Просто открутите кнопку дверного звонка, снимите провода сзади (низкое напряжение, не волнуйтесь) и скрестите их. Если звонит дверной звонок, это действительно кнопка. Замените его аналогичным блоком из строительного магазина или домашнего центра.

4: 100 || БЕЗОПАСНОЕ КОЛЬЦО:

Постоянно звонящий дверной звонок — это испытание на здравомыслие.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Кнопки дверного звонка (особенно в более дешевых версиях), так как они находят такое широкое применение, с возрастом склонны к короткому замыканию.Эту проблему легко исправить. Отвинтите корпус кнопки, вытащите узел кнопки и осмотрите провода. Вы обнаружите, что в какой-то момент они соприкасаются. Возможно, вам придется проверить провода, когда они упираются в стену. Найдя короткое замыкание, оберните его изолентой и соберите кнопку.

4: 101 || В ТЕМНОМ:

Настенный или потолочный светильник перестает работать после замены лампы.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Отключите питание настенного выключателя и снимите его. Используя наименьшее значение по шкале Ом мультиметра, прижмите один испытательный провод к каждому из боковых винтов клемм переключателя. Когда переключатель находится в положении «Выкл.», Показаний не должно быть, но в другом положении должен быть полный электрический путь, обозначенный крошечным сопротивлением. Электричество должно течь от счетчика через переключатель и обратно к счетчику. Замените выключатель, если он неисправен. Если все в порядке, используйте плоскогубцы, чтобы слегка загнуть латунный язычок в нижней части патрона лампы.Установите лампочку на место и включите питание цепи.

4: 102 || БЕСПРОВОДНАЯ ШЛИФОВКА:

Ваш аккумуляторный электроинструмент просто не обладает необходимой мощностью.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Вероятно, виноват аккумулятор аккумуляторного инструмента, и вы можете измерить его напряжение с помощью мультиметра. Дайте инструменту поработать до тех пор, пока аккумулятор не разрядится, но полностью не разрядится. Поместите его в зарядное устройство и, когда он зарядится, проверьте его с помощью мультиметра, установленного на VDC (напряжение, постоянный ток).Используйте следующую по величине настройку выше напряжения батареи. Прижмите измерительные провода к клеммам батареи (вам не нужно сопоставлять измерительные провода с конкретными клеммами). Низкое напряжение указывает на то, что батарея, вероятно, взорвалась. Отнесите инструмент, аккумулятор и зарядное устройство в сервисный центр.

4: 103 || ПРИВЕТ? ПРИВЕТ ?:

Кажется, ваш новый беспроводной телефон не держит заряд.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Часто это просто случай, когда база или подставка, через которую заряжается телефон, установлены или установлены под странным углом.Очистите контакты подставки с помощью ластика-карандаша, затем проведите мягкой тканью и убедитесь, что трубка сидит так, чтобы загорелся значок «используется» или «заряжается».

4: 104 || ФАЙЛ ДЛЯ РАСШИРЕНИЯ:

Устройство, подключенное к удлинителю, не работает.

БЫСТРОЕ ИСПРАВЛЕНИЕ

Сначала подключите заведомо исправное устройство к розетке и проверьте автоматический выключатель розетки. Предполагая, что розетка в порядке, возьмите то же устройство и подключите его к шнуру.Если устройство не работает, вероятно, поврежден шнур. Чтобы убедиться в этом, выполните тест с помощью мультиметра. Установив мультиметр на минимальную шкалу Ом, прижмите один измерительный провод к одному разъему на шнуре, а другой измерительный провод к соответствующему штырю. Обрыв провода в шнуре даст показание нулевого сопротивления, в то время как электрическая утечка между проводами (которые должны быть изолированы друг от друга) будет отображаться как показание в омах, если вы проведете тест на противоположном контакте.

ПРЕДОТВРАЩЕНИЕ АВАРИЙ:

Правила пользования электроэнергией.

Сделать:

* Проверьте с помощью бесконтактного индуктивного тестера напряжения, чтобы убедиться, что питание действительно отключено — даже если вам кажется, что вы уронили прерыватель или вынули предохранитель.

* Используйте инструменты с резиновыми или пластиковыми держателями.

Нельзя:

* Замените предохранитель на предохранитель с большей силой тока.

* При работе с электрической цепью стойте на влажной поверхности.

* Прикоснитесь к водопроводным трубам при работе с электрической цепью.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Почему горит катушка?

Горение катушек — очень распространенная проблема, проблема номер один для вейперов, и это происходит так легко. Это расстраивает и может дорого обойтись.

Неисправные катушки, неисправные по прибытии, покрываются гарантией, на те, что выгорают или быстро выгорают, гарантия не распространяется, потому что технически они не неисправны, то есть горение и привкус могут возникнуть только во время использования.

Если вы сразу почувствуете горение, первое, в чем нужно убедиться, это то, что катушка полностью пропитана жидкостью и что мощность достаточно мала, когда вставляете новую катушку, пока она не осядет, чтобы избежать ее возгорания. . Имейте в виду, что новая катушка состоит из мотка проволоки и сухой ваты. Проволока внутри самой катушки может гореть, если она не полностью погружена в жидкость, чтобы охладить ее при нагревании, или если уровень мощности слишком высок при первоначальном запуске, из-за чего провод становится слишком горячим.Единственным исключением из этого может быть что-то не так с проводом, что из-за производственных процессов и проверок качества маловероятно, но не невозможно.

Наиболее вероятная причина — недостаточная «заливка». Это включает в себя капание небольшого количества жидкости в верхнюю часть змеевика и боковые отверстия, а также на то, чтобы дать змеевику / резервуару постоять в течение нескольких минут и сделать несколько затяжек, не нажимая кнопку огня (вместе с небольшим терпением). Более густые жидкие смеси часто нуждаются в помощи, а некоторым резервуарам / змеевикам требуется намного больше грунтовки, чем другим.

Ниже приведена ссылка на нашу страницу о грунтовке, которая дает более подробное описание предмета.

Использование различных жидкостей для электронных сигарет может помочь устранить или уменьшить проблему или, по крайней мере, дать некоторые подсказки.

Чтобы избежать ожога катушек, важно понимать, что происходит, когда все работает хорошо, и что происходит, когда все идет не по плану, катушка перегорает и жидкость имеет ужасный вкус.

Катушка — это кусок металлической проволоки, часто свернутой в спираль, отсюда и название, и когда он подключен к электрическому току, он светится.Снаружи проволока обтянута хлопком (но есть и другие материалы), и этот хлопок находится между проволокой и электронной жидкостью и действует как «фитиль».

Когда все работает нормально, вы нажимаете кнопку зажигания, электричество от батареи проходит к вашей катушке и проходит через нее, и катушка, и жидкость нагреваются. Тепло, выделяемое змеевиком, поглощается окружающей жидкостью для электронных сигарет, как вода в чайнике. Капающий материал внутри змеевика полностью пропитывается, а жидкость в змеевике нагревается до точки, в которой она превращается в пар.

При достаточном количестве жидкости в резервуаре, каждый раз, когда вы делаете затяжку, в змеевик впитывается больше жидкости, и змеевик не становится слишком горячим, потому что недавно поглощенная жидкость имеет небольшой охлаждающий эффект внутри змеевика.

Когда жидкость в фитиле испарится, фитиль немного подсыхает, но поскольку у вас есть резервуар, наполненный большим количеством жидкости, окружающий змеевик, жидкость постоянно замещает себя и повторно замачивает фитиль каждый раз, когда вы делаете затяжку. .

Но проблемы возникают, когда в фитиле недостаточно жидкости или она недостаточно быстро впитывается.Когда вы нажимаете кнопку огня, змеевик нагревается, и если там мало жидкости, чтобы принять тепло, он становится дополнительным теплом, потому что жидкости недостаточно для какого-либо охлаждающего эффекта. Затем это приводит к изменению вкуса и горению, потому что жидкость, все еще находящаяся в фитиле, становится слишком горячей из-за чрезмерного нагрева.

Если вы используете ватные бухты, при горении образуется формальдегид, который имеет мерзкий вкус, и вдыхать его — плохая новость.

Когда в фитиле змеевика недостаточно жидкости, фитиль подвергается прямому воздействию раскаленной спирали, и он горит, а когда он сгорает, он, вероятно, разрушается.

Как остановить горение катушек

1. Заправьте катушки
Если вы не сделаете этого перед вейпом, особенно если вы, так сказать, просто наполняете и зажигаете, вы, скорее всего, полностью испортите свою катушку, и после этого она будет бесполезна, а деньги выброшены на ветер. Пожалуйста, прочтите нашу конкретную статью о заправке змеевика.
2. Доливайте бак
Если количество жидкости в баке мало или слишком мало, существует повышенный риск того, что она недостаточно впитается в фитиль внутри змеевика.
Иногда это не имеет большого значения, но в наши дни во многих змеевиках жидкость должна быть на определенном уровне, чтобы достичь всех впускных отверстий (отверстий, через которые вы можете видеть фитиль внутри змеевика).
Если жидкость не может попасть внутрь, внутри змеевика будут сухие участки, поэтому не торопитесь и старайтесь пополнять бак как можно чаще. Если вы заметили пропадание вкуса, проверьте свой уровень.
Кроме того, не забывайте, что когда мы вейпируем, мы часто держим устройство горизонтально, то есть не прямо и вертикально, поэтому, если уровень жидкости становится низким, одна сторона змеевика не будет находиться в таком большом количестве жидкости, и поэтому, если вы делаете одну или две долгих и жестких затяжки в этой ситуации, когда на одной стороне змеевика нет свежего сока.
3. Возможно, вам понадобится разбавитель для электронной жидкости
В жидкости для электронных сигарет два основных базовых ингредиента: один называется PG, а другой VG. Мы подробно рассмотрели эту тему в нашей статье о смесях жидкостей для электронных сигарет, поэтому мы резюмируем ее здесь.
PG тоньше, чем VG, поэтому быстрее впитывается в фитиль. Это означает, что более густые соки с более высоким соотношением VG, скажем, 70% или более, могут вызвать проблемы, конечно, со стандартными катушками, но если у вас есть катушка субом, они обычно предназначены для соков с более высоким VG.
Если вы используете жидкость с высоким VG (т.е. 70% VG) и у вас возникли проблемы, попробуйте выбрать смесь 50/50. Более густые и вязкие жидкости для электронных сигарет могут очень быстро засорить катушки и вызвать возгорание в течение нескольких дней после установки новой катушки.
Имейте в виду, что некоторые змеевики поглощают жидкость быстрее и лучше, чем другие. Все зависит от их дизайна; количество отверстий, их положение и размер, материал внутри и т. д.
4. Уменьшите мощность
Если у вас есть регулируемое устройство, в котором вы можете регулировать уровень мощности, то есть снижать напряжение / мощность или температуру, имейте в виду, что чем выше выходная мощность, тем больше жидкости вы испаряете при каждой затяжке.
Это возвращается к спросу и предложению, жидкость v змеевик / фитиль, если вы испаряете жидкость со скоростью, большей, чем можно пополнить в фитиль, горение не за горами. На самом деле горение будет происходить быстрее из-за слишком большой мощности нагрева змеевика, потому что это мгновенный чрезмерный нагрев.
Решение состоит в том, чтобы просто уменьшить настройку мощности, особенно если вы заметили исчезновение аромата.
4а. Оставайтесь в диапазоне мощности вашей катушки
Если вы посмотрите на свою катушку, часто на ней написано диапазон напряжения или мощности, часто очень мелким шрифтом.Если он говорит, например, 10-14 Вт, если вы превышаете 14 Вт, имейте в виду, что вы превышаете ограничения этой конкретной катушки. Вы просите его выполнить работу, для которой он не предназначен. Стоит проверить, какие другие катушки совместимы с вашим устройством, потому что все они будут иметь разные диапазоны напряжения / мощности.
Имейте в виду, что указанная максимальная мощность катушки может быть очень оптимистичной со стороны производителя. У нас есть катушка мощностью до 80 Вт, однако она регулярно сгорает после 50 Вт!
5.Избегайте цепного парения
Чрезмерное испарение, то есть непрерывное испарение, может привести к уменьшению вкуса и сгоревшему фитилю, потому что скорость сока и насыщения не может поспевать за вашей скоростью испарения, а ваш фитиль становится суше, что в одном шаге от горения. Прекратите вейпинг или помедленнее. Дайте катушке время на восстановление.
Другими словами, постоянные повторяющиеся затяжки препятствуют впитыванию фитилем достаточного количества жидкости, а хлопок, ближайший к проводу катушки, может высохнуть и вызвать преждевременное выгорание катушки.
6. Возможно, вам потребуется заменить жидкость для электронных сигарет
Некоторые ароматизаторы жидкости для электронных сигарет содержат подсластители, которые вызывают серьезные проблемы с определенными спиралями. Это, вероятно, относится к более густым сокам с более высоким VG, но не всегда. Вы можете обнаружить, что ваши катушки очень быстро забиваются и становятся все темнее и темнее по цвету. Иногда эти самые жидкости выводят змеевик из строя в течение дня.
7. Одни и те же змеевики с одной и той же жидкостью не всегда прослужат одинаковое количество времени
Ожидайте некоторых изменений в характеристиках рулонов из-за различий в металлах и, например, хлопке, который является натуральным продуктом, и ни один кусок хлопка не может быть идентичен другому.
8. Не все катушки подходят для всех пользователей
Некоторые резервуары / устройства имеют несколько различных вариантов змеевика на выбор. Это связано с тем, что у пользователей часто есть особые предпочтения в отношении своего вкуса, тепла пара и его количества. Подбор катушки, соответствующей вашим предпочтениям, методом проб и ошибок.
Опасность неправильного подключения батареи
Неправильное подключение батареи может вызвать пожар Знаете ли вы, что подключение батареи может вызвать пожар , если все сделано неправильно? Многие из нас, работающих с электрооборудованием, особенно с солнечной энергией, имеют дело с батареями, состоящими из большого количества батарей.Как правило, клеммы аккумулятора часто подтягиваются после того, как часть оборудования была проверена и отремонтирована и теперь наконец устанавливается в систему. Кроме того, в таких обстоятельствах обычно возникает побуждение «покончить с этим» и перейти к другой чрезвычайной ситуации. В результате терминал может остаться немного незакрепленным. Чтобы узнать о правильной разводке аккумуляторной батареи, нажмите здесь Чтобы понять, почему незакрепленное соединение из клемм аккумулятора опасно , представьте себе молнию. Насколько опасен удар молнии? Он может сжечь заживо людей и животных.Он может превратить здания в пепел. Он может сжечь все, что попадется. Это огромная искра электрического тока. Искра должна выделять тепло, может быть световой и звуковой. Молния делает все эти три вещи. Мы видим свет, мы слышим гром и видим ущерб, нанесенный жарой. Искра в силовой цепи — это уменьшенная версия молнии. искра будет образовываться всякий раз, когда два проводника с разными потенциалами лежат так близко, что разность потенциалов между ними может ионизировать воздух между .В сухом воздухе требуется 3 кВ для ионизации воздушного зазора 1 мм . Если зазор меньше, то при гораздо меньшем напряжении будет образовываться искра . Какое напряжение ионизирует воздушный зазор размером 1 мкм? Всего три вольта . Неплотное соединение на клемме аккумулятора — это одна из ситуаций, когда могут возникнуть такие разрывы. Напряжение низкое, но любые зазоры, которые могут возникнуть, также будут в пределах микрометров . Малейшие колебания при неплотном соединении могут вызвать такие разрывы многократно в секунду.А теперь воспользуйтесь основами электротехники, чтобы рассчитать мощность искры в цепи 12 В , несущей 200 А . Мощность является произведением напряжения и тока , которое в данном случае составляет 2,4 кВт! Вся эта мощность преобразуется в локализованное тепло. Как вы думаете, что произойдет, если искрение продолжится? Температура будет продолжать расти . Изоляция на кабеле и клемме расплавится и, возможно, загорится .Часть клеммы и несколько жил кабеля около клеммы сожгут . Пониженная проводимость пути в этой области увеличит местное сопротивление , а увеличит тепловыделение из-за искрения . Позвольте этому продолжаться, и у вас наверняка будет пожар. Есть еще один способ, которым незакрепленный терминал может вызвать проблемы. На сопрягаемых поверхностях зажима и клеммы батареи есть неровностей .Если клеммы не затянуты должным образом, цепь может быть замкнута, но не вся доступная поверхность находится в контакте. Это означает повышенное сопротивление и, опять же, локальный нагрев, который может привести к пожару. Есть ли у вас пожарная сигнализация и противопожарная защита?
Влияние токсичных газов, выделяемых горящей электрической изоляцией
Крупная телекоммуникационная компания санкционировала исследование, чтобы определить, какие изоляционные материалы использовать для проводки в ее центральных офисах.В дополнение к типичным критериям, относящимся к электрическим, механическим характеристикам и характеристикам воздействия окружающей среды, был проведен анализ и сравнение токсичных газов, выделяемых при нагревании или сжигании двух материалов, поливинилхлорида (ПВХ) и полиэтилена (ПЭ). Этот анализ был основан, главным образом, на обзорах информации, доступной в источниках технической литературы, которые предоставили данные о природе выделяемых газов, различных порогах токсичности и результатах экспериментов на животных с полиэтиленом и ПВХ.PE, впервые появившийся на рынке в начале 1950-х годов, представляет собой полукристаллический полимер. Он состоит из цепочек алкеновых групп. PE, который легко воспламеняется, если не добавлен антипирен, такой как галогеновый компаунд, широко используется в качестве оболочки для телефонных кабелей. Отдельные жилы могут быть покрыты полиэтиленовой изоляцией, а иногда полиэтиленовая оболочка покрывается слоем ПВХ. PE также используется во вспененном виде в коаксиальных кабелях связи. Большинство полиэтиленовых компаундов классифицируются как низкоплотные, высокоплотные или вулканизированные (сшитые).Сшивание осуществляется с помощью органических пероксидов, облучения или химической прививки с последующим воздействием воды для индукции гидролиза. Вулканизированный или сшитый полиэтилен имеет высокую молекулярную массу и низкую плотность и способен работать при температуре до 220 градусов по Фаренгейту или выше без плавления и капания. PE низкой плотности (LDPE) используется для оболочек кабелей связи и питания, но его применение ограничено температурами ниже 170 градусов по Фаренгейту из-за его низкой температуры размягчения.Разновидность полиэтилена высокой плотности (HDPE) электрически подобна полиэтилену низкой плотности, за исключением его большей твердости, которая увеличивает его склонность к растрескиванию. PE начинает разлагаться при воздействии температуры от 627 до 892 градусов по Фаренгейту и имеет температуру самовоспламенения 660 градусов по Фаренгейту. Он выделяет газы с температурой около 392 градусов по Фаренгейту. Эти газы включают кетоны и альдегиды, горение которых становится самоподдерживающимся при более высоких температурах. Если полиэтилен горит при плохой вентиляции, образуется как оксид углерода (CO), так и диоксид углерода (CO2).Поливинилхлорид (ПВХ) состоит из очень длинной цепи алкенов, связанных двойной связью с мономером. Гибкая изоляция из ПВХ широко используется для проводов и кабелей при напряжении питания до 600 вольт и напряжении цепи управления до 5 кВ при температуре до 221 градуса по Фаренгейту. ПВХ используется на отдельных телефонных проводниках, а также в качестве экструдированного слоя поверх внешней полиэтиленовой оболочки, покрывающей жгуты телефонных проводов. Требования к испытаниям включают время горения при испытании вертикальным пламенем.Стандартные спецификации для ПВХ при температуре 140 градусов по Фаренгейту и 167 градусов по Фаренгейту указаны в стандартах ICEA и UL. ПВХ легко воспламеняется при использовании пластификатора, такого как флалат: однако огнестойкие свойства ПВХ сохраняются с помощью пластификатора, такого как сложный эфир фосфата. При добавлении антипирена ухудшаются низкотемпературные характеристики ПВХ (т. Е. Повышается хрупкость и снижается ударопрочность). Он разлагается в диапазоне от 302 до 572 градусов по Фаренгейту; вспышка загорается при температуре 735 градусов по Фаренгейту и самовоспламеняется при температуре 850 градусов по Фаренгейту.Примерно до 446 градусов по Фаренгейту хлористый водород выделяется в виде белого тумана, а CO выделяется в основном при температуре выше 482 градусов по Фаренгейту. При температуре от 752 до 1112 градусов по Фаренгейту производятся этилен, бензол, нафталин и другие углеводороды. Когда эти продукты сжигаются с достаточным количеством кислорода, образуются хлористый водород, монооксид углерода и диоксид углерода. Перед началом этого обзора и анализа стало очевидно, что чрезвычайно трудно извлечь из общей литературы информацию о токсичных газах, выделяемых составами ПВХ или ПЭ, предназначенными для конкретных электрических применений, (т.е., включая продукты разложения пластификаторов, стабилизаторов или других материалов, добавляемых к основному полимеру). Например, некоторые металлоорганические соединения, которые используются в качестве стабилизаторов, являются сильными ядами. Представленные здесь результаты не включают такие возможные эффекты. Были проведены эксперименты на животных, чтобы определить токсические эффекты продуктов разложения жесткого ячеистого ПВХ, гибкого ячеистого ПВХ, твердого ПВХ и полиэтилена. Данные о времени до смерти экспериментальных животных были проанализированы и, как правило, указывали на более короткое время до смерти во время воздействия газа, испускаемого полиэтиленом, по сравнению с поливинилхлоридом.Концентрации CO, существующие на момент смерти, также были определены, и во всех случаях был сделан вывод, что CO мог быть единственным интоксикантом, приводящим к смерти, на основании этих концентраций и известных токсических эффектов высоких концентраций этого газа. В другом исследовании продукты разложения ПЭ и ПВХ были предсказаны с помощью компьютерной модели. При нагревании на воздухе до температуры около 480 градусов по Фаренгейту полиэтилен плавится, возгоняется и до некоторой степени разлагается без горения. Количество CO, выделяемого при сгорании, в диапазоне температур от 896 до 986 градусов по Фаренгейту, зависит от соотношения кислорода и мономера полиэтилена.При соотношении 1: 1 максимальная концентрация CO 9400 ppm (частей на миллион) была достигнута после сжигания 10 граммов полиэтилена в закрытом отсеке объемом 60 кубических футов. Но при соотношении кислорода к мономеру ПЭ 3: 1 максимальная достигнутая концентрация CO составляла всего около 1410 частей на миллион. Оба были достигнуты в диапазоне от 896 до 986 градусов по Фаренгейту примерно через 20 минут. Следует отметить, что допустимый предел воздействия CO в то время составлял 50 v ppm, а уровень IDLH (непосредственная опасность для жизни или здоровья) составлял 1500 ppm.В испытаниях ПВХ максимальная концентрация хлористого водорода около 2100 частей на миллион была достигнута после сжигания 10 граммов ПВХ в течение примерно 50 минут в диапазоне от 500 до 570 градусов по Фаренгейту. Допустимый предел воздействия хлористого водорода составлял 5 частей на миллион, а допустимый уровень IDLH составлял 100 частей на миллион. Было также определено, что основными продуктами разложения и горения 50-процентного ПВХ, одного грамма образца в объеме 1 квадратный метр при температуре 1020 градусов по Фаренгейту, были 220 ppm CO, нулевой хлор, 360 ppm хлористого водорода и 0.10 частей на миллион фосгена. Фосген обладает более сильными адсорбционными характеристиками на слизистых оболочках легких, чем хлористый водород. Его уровень IDLH составлял 2 ppm. Это опасно через полчаса-час воздействия при 12,5 промилле и смертельно через полчаса при 25 промилле. Фосген гидролизует (реагирует с ионами воды) до хлористого водорода и CO в бронхиальных оболочках и альвеолах легких, вызывая отек легких и удушье. ПЭ также подвергали анализу токсичных газов в трех фиксированных условиях: термоокисление на воздухе при 660 градусах Фаренгейта; пиролиз (химическое разложение под действием тепла) в гелии при температуре 750 градусов по Фаренгейту и горение на воздухе при температуре полимера 1110 градусов по Фаренгейту.Во время длительного нагрева наблюдалась начальная термическая деградация, начиная с 390 градусов по Фаренгейту. Во время термоокисления основными газовыми продуктами были альдегиды, составляющие около 48 процентов, и кетоны, составляющие около 2,8 процента. Помимо кислородсодержащих соединений присутствовало около 25 процентов олефинов и 12 процентов парафинов. После пиролиза сумма олефинов составляла около 59 процентов, а общее количество парафинов составляло около 35 процентов. Процент альдегидов составлял около 31 процента по сравнению с 48 процентами при термоокислении.Во время горения, протекающего на воздухе при температуре около 1110 градусов по Фаренгейту, продукты этого разложения горели пламенем. Процент альдегидов составлял около 46 процентов. Акриловая кислота, по-видимому, была наиболее токсичным компонентом продуктов сгорания полиэтилена. Краткое изложение этих исследований и тестов выглядит следующим образом: — В идентичных условиях испытаний у лабораторных подопытных животных проявлялись начальные симптомы мышечной дистрофии — координация после примерно одинакового времени воздействия продуктов теплового разложения ПВХ и ПЭ.Однако смерть обычно наступала примерно на 20-30 процентов раньше, когда они подвергались воздействию токсичных газов PE, по сравнению с токсичными газами PVC. — Все смерти были связаны исключительно с высокими концентрациями CO. — В случае события, ведущего к ограниченному накоплению тепла до уровня около 570 градусов по Фаренгейту, ПВХ выделяет значительное количество газа (хлористый водород) с хорошо известным долгосрочным токсическим действием на легкие; тогда как продукты разложения ПЭ при идентичных обстоятельствах были бы незначительны.Такая ситуация может возникнуть в электрическом оборудовании, в котором ток утечки протекает в течение длительного периода времени из-за дефектной изоляции, загрязнения или повреждения изоляции без возникновения пожара. Однако в этом случае обычно будет задействовано относительно небольшое количество пластика по сравнению с горением гораздо большего количества материала при большом пожаре. В случае большого пожара сжигание дополнительных материалов, таких как элементы конструкции, мебель и электрические компоненты, такие как печатные платы, делает относительную разницу в токсичности между полиэтиленом и ПВХ менее важной.Д-р МАЗЕР — инженер-электрик-консультант, который в настоящее время специализируется на вопросах электробезопасности. Его номер телефона (202) 338-0669, адрес электронной почты [email protected].
FAQ: Почему перегорел электродвигатель?
Как починить перегоревший электродвигатель?
Если электродвигатель работает при слишком высоком напряжении, избыточный ток, протекающий через обмотки, может привести к их нагреву и возгоранию. Хотя обычно нецелесообразно ремонтировать сгоревшие небольшие двигатели постоянного тока (DC), другие двигатели можно отремонтировать путем перемотки.
Как долго прослужит электродвигатель?
При нормальных условиях эксплуатации и в пределах указанных параметров двигателя срок службы двигателя электромобиля составляет от 15 до 20 лет.
Электродвигатели теряют мощность со временем?
Да. Бесщеточные электродвигатели со временем теряют мощность.
Что вызывает перегорание трехфазного двигателя?
Полное сгорание изоляции на всех фазах трехфазной обмотки вызвано перегрузкой двигателя.Пониженное или повышенное напряжение вызывает тот же тип отказа. Рисунок № 7: Полное сгорание изоляции на всех фазах обычно вызвано высокими токами в обмотке статора из-за блокировки ротора.
Как проверить, не перегорел ли двигатель?
С помощью омметра: отключите все питание от машины. По отдельности проверьте все три провода T1, T2, T3 (все три фазы) на провод заземления. Показания должны быть бесконечными. Если его ноль или вообще есть какая-либо целостность, значит, проблема связана либо с двигателем, либо с кабелем.
Вы можете починить мотор?
Если у вас есть опыт работы с электрикой и у вас есть продвинутые инструменты, вы можете отремонтировать двигатель самостоятельно. Однако большинство потребителей предпочитают протестировать и, при необходимости, заменить двигатель. Вы можете купить его у производителя устройства или у поставщика послепродажного обслуживания.

Требуется ли масло для электродвигателей?
Электромобили не нуждаются в моторном масле, так как у них нет обычного двигателя внутреннего сгорания со всеми движущимися частями.Подключаемые гибриды (и гибриды) по-прежнему требуют традиционного обслуживания, поскольку они по-прежнему используют ДВС в сочетании с электродвигателем для повышения эффективности.
Требуется ли обслуживание электромобилей?
Электромобиль нуждается в обслуживании с той же периодичностью, что и любой автомобиль. Износ шин, замена стеклоочистителя, а также замена тормозной жидкости — все это по-прежнему необходимо. Когда придет время обслуживать электромобиль, убедитесь, что в гараже есть персонал, обученный обслуживанию электромобиля.
Износятся ли электродвигатели?
Электродвигатель может работать и будет работать до тех пор, пока не изнашиваются щетки, либо обмотки якоря не сгорают свою изоляцию, что приводит к короткому замыканию двигателя, или пока в коммутаторе не загорелся нагар. Это то, что может вызвать отказ электродвигателя в 99% электродвигателей.
От чего зависит скорость двигателя?
Количество витков провода в якоре, рабочее напряжение двигателя и сила магнитов — все это влияет на скорость двигателя.Если двигатель постоянного тока работает от батареи 12 В, это максимальное напряжение, доступное для устройства, и двигатель сможет работать только на скорости, рассчитанной на 12 В.
Что происходит, когда электродвигатель глохнет?
Остановка — это состояние, при котором двигатель перестает вращаться. Это состояние возникает, когда крутящий момент нагрузки больше крутящего момента на валу двигателя, т.е. при нарушении крутящего момента. В этом состоянии двигатель потребляет максимальный ток, но двигатель не вращается. Течение называется задерживающим током.
Как изнашиваются электродвигатели?
Термический износ может быть результатом неравномерного напряжения, вызванного несбалансированной нагрузкой источника питания или плохим соединением клемм двигателя. Выход из строя подшипников также может стать причиной выхода из строя электродвигателя. Эти отказы происходят из-за незакрепленных компонентов или при трении между механическими частями.
Зачем нужны пускатели в двигателе переменного тока?
⇒ Чтобы избежать таких воздействий, необходимо ограничить ток, потребляемый двигателем при запуске.
