Поддержка dvb c что это: C — что это в телевизоре? Обзор, особенности, характеристики и отзывы — ABC IMPORT

Содержание

что это такое, как правильно подключить и настроить

Современное телевиденье использует цифровое ТВ для транслирования каналом, благодаря чему достижима их передача в высоком качестве. Россия поддерживает несколько форматов цифрового вещания с применением различных технологий со своими преимуществами и недостатками. В рамках статьи рассмотрен стандарт вещания DVB-C – обрекший популярность в густонаселенных городах.

Стандарты вещания

Чтобы передавать видеопоток высокого разрешения (Full HD, 4K) с задействованием различных технологий (3D, интерактив) необходимо обеспечить цифровое вещание, которое реализуется через проводное соединение. В мире используется три основных стандарта вещания:

  • DVB – стандарт цифрового ТВ в Европе (Россия использует его).
  • ATSC – стандарт США.
  • ISDB – стандарт Японии.

Читайте также: Что такое DVB T2

DVB стандарт разделен на три формата, которые зависят от технологии распространения транслируемого сигнала.

Параметр Эфирное TV Кабельное TV Спутниковое TV
Принимает сигнал Через антенну в дециметровом диапазоне Через кабель от ретранслятора Через спутниковую тарелку
Стандарт DVB-T/T2 DVB-C/C2 DVB-S/S2
Кто устанавливает Можно самому Провайдер Можно самому / провайдер
Необходимое оборудование Телевизор (если не поддерживает «цифру», то еще и ТВ-приставка) Ресивер DVB-T2 / DVB-C/C2 Ресивер DVB-S/S2
Эфирное время По-местному По-местному По московскому
Региональные каналы есть есть нет
Можно ли смотреть в автомобиле можно нельзя нельзя

Поддержка стандарта DVB C наблюдается у кабельного ТВ. Кабельным считается трансляция цифрового сигнала по стандарту DVB-C по коаксиальному кабелю от ретранслятора до абонента. Устройства ретрансляции и различные узлы находятся на обслуживании у провайдеров. Такую Технологию вещания можно сравнить с работой сети, которую обслуживает провайдер, чтобы вы получили доступ в интернет.

Как работает цифровое ТВ?

Работу всего цифрового ТВ (плюс аналоговое) можно показать в виде рисунка.

С главной спутниковой антенны центрального телевидения транслируется сигнал к спутнику, находящемуся высоко на орбите. Он выполняет роль ретранслятора, который отправляет сигналы на спутниковые антенны, связанные с оборудованием для принятия сигнала.

Если вам нужен новый телевизор, монитор, аудио или бытовая техника, заказать их вы можете прям на официальном сайте крупного бренде - LG. Он является лидером по производству и сбыту электроники и бытовой техники

В зависимости от установленного оборудования на телевышку можно передавать цифровые и аналоговые сигналы. Чтобы конечный абонент их получил, можно задействовать:

  • Эфирное цифровое ТВ (DVB-T2) – когда ДМВ-антенна улавливает цифровой сигнал с вышки и передает картинку в телевизор.
  • Кабельное ТВ (DVB-C/C2) – когда от главной станции кабельного телевидения (через разные узлы и повторители кабельной сети) тянется кабель до конечного абонента.
  • Спутниковое ТВ (DVB-S/S2) – когда можно задействовать спутниковую тарелку самому, а не от провайдера. И от нее транслировать сигнал непосредственно на телевизор.

Стандарты DVB-C

Поддерживаемые цифровые стандарты DVB C имеют такие особенности:

  • Кабельное ТВ протягивается в многоквартирный дом и предлагается подключение за небольшую абонпрату.
  • На выбор предложены от 100 каналов цифрового оборудования, плюс можно арендовать оборудование на время работы.
  • Появление усовершенствованного стандарта DVB-C2 позволяет проще и быстрее подключать абонентов и никак не влияет на кодирование сигнала.
  • От поддержки стандарта DVB-C провайдеры не отказываются.

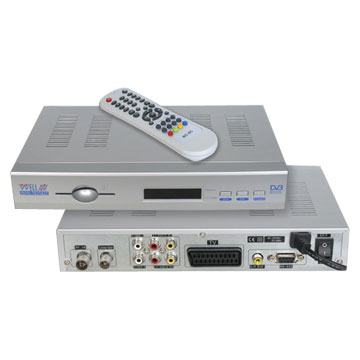

  • Чтобы смотреть кабельное, необходим ресивер с декодером DVB-C, оборудование для эфирного цифрового ТВ не подойдет. В этом отличие DVB T от DVB C.

Какое оборудование нужно?

Чтобы расшифровать сигнал и воспроизвести картинку, необходим декодер стандарта DVB-C. Не как важно, где он находится:

  • В телевизоре, у которого есть разъем dvb c и декодер;
  • В ТВ-тюнере;
  • В Cam-модуле, устанавливаемом как плата в телевизор.

Подключаться нужно к разъему ANT IN/RF IN – стандартный выход (используемый также и для антенного соединения) для коаксиального телевизионного кабеля.

Как узнать поддерживает ли оборудование кабельное ТВ?

Определить поддерживающий кабельный DVB C Digital Standard можно несколькими способами:

  • По этикетке, которой обычно маркируют устройства или коробки от них. В данном случае нужно, чтобы приставка или телевизор работали с DVB-C.
  • Прочитать руководство по эксплуатации. В нем всегда указаны поддерживаемые стандарты телевещания.
  • Дозвонится до оператора и уточнить информацию у него. По наводящим вопросам специалисты они окажут помощь и определят тип оборудования.

Полезно: Как узнать могу ли я смотреть цифровое ТВ без приставки

Если выяснилось, что оснащение не работает с нужным стандартом, можно арендовать нужное оборудование (обычно это тюнер) за умеренную плату у провайдера, который подключит вам кабельное.

Цифровое телевидение DVB-C

Цифровое телевидение (от англ. Digital Television, DTV

) — технология передачи телевизионного изображения и звука при помощи кодирования видеосигнала и сигнала звука и с использованием цифровых каналов. Основой современного цифрового телевидения является стандарт сжатия данных MPEG.

В сети кабельного телевидения «Телекомсервис - Кострома» применяется стандарт цифрового телевидения DVB-C

DVB-C – стандарт цифрового телевизионного вещания, который передается по коаксиальному  кабелю. В основе стандартов DVB-C лежит стандарт кодирования движущихся изображений и звукового сопровождения MPEG-2. В квартире абонента может приниматься на несколько телевизоров (или приставок) одновременно, причем на каждом абонентском устройстве можно так же как и в аналоговом телевидении смотреть разные телеканалы.

Преимуществастандарта DVB-C

– Конечно же качество транслируемой картинки. Аналоговое изображение неизбежно ведет за собой шумы, помехи, рябь. Кабельный цифровой сигнал транслируется без помех, сохраняя свое качество независимо от протяженности магистрали.

- Экономия частотного канала. На одном физическом канале, размещается 4-8 программ. То есть, для передачи 100 программ, стандарту DVB-C понадобится не более 10 каналов. Это будет хорошо заметно в устаревших сетях с маленькой пропускной способностью. В таких сетях, с легкостью можно разместить до 100 цифровых каналов.

- Увеличение предлагаемого контента, возможность самому выбирать нужные вам телепередачи.

Как смотреть DVB-C

Почти все современные телевизоры поддерживают стандарт DVB-C. В телевизорах есть разъем СI/PCMCIA для подключения СAM модуля (устройство, поддерживающее ту или иную кодировку в зависимости от установленного оборудования у оператора.), в который вставляется этот модуль с картой доступа. CAM модуль приобретается у оператора, к которому вы хотите подключиться. На сегодняшний день в нашей сети цифровые каналы транслируются в незакодированном виде, так что пока CAM модуль не нужен.

Если же ваш телевизор не поддерживает DVB-C, то вам необходимо приобрести тюнер, с поддержкой DVB-C. На сегодняшний день, компании по выпуску цифровой техники, предоставляют нам широкий выбор таких тюнеров. Существуют и гибридные тюнеры, с поддержкой как аналогового сигнала, таки и сигнала DVB-C.

Просмотр сигнала стандарта DVB-C накомпьютере

Также, вы можете организовать просмотр кабельного телевидения стандарта DVB-C на персональном компьютере. Для этого вам понадобится ТВ-тюнер, с поддержкой DVB-C и картридер, для карты условного доступа. Тюнеры производят компании Technotrend, Twinhan, Tatelco. Но целесообразней и проще, будет получить консультацию по подключению DVB-C у технической поддержки ООО «Телекомсервис - Кострома», у оператора могут быть особенные технические требования для просмотра именно его пакета каналов.

Настройки Цифрового ТВ для телевизоров с поддержкой DVB-C

Настройка телевизоров Sony:


1. Нажимаем кнопку "МЕНЮ", выбираем пункт "УСТАНОВКИ".
2. В открывшемся окне, выбираем пункт "ЦИФРОВАЯ КОНФИГУРАЦИЯ". Выбрав этот пункт нажимаем кнопку ОК.
3. В появившемся окне выбираем пункт "ЦИФРОВАЯ НАСТРОЙКА".

4. Далее выбираем пункт "АВТОПОИСК ЦИФРОВЫХ СТАНЦИЙ".
5. Далее на вопрос - "ХОТИТЕ НАЧАТЬ АВТОМАТИЧЕСКИЙ ПОИСК СТАНЦИЙ?" нажимаем кнопку "ОК".
6. В открывшемся окне выбираем "КАБЕЛЬ".
7. В открывшемся окне выбираем "БЫСТРОЕ СКАНИРОВАНИЕ".
8. Далее выбираем пункт "РУЧНАЯ".
9. Далее вводим частоту 250 000.
10. Код доступа к сети оставляем "АВТО". Далее вводим СИМВОЛЬНУЮ СКОРОСТЬ 6.875. После всего пройденного нажимаем "НАЧАТЬ".



Настройка телевизоров LG:


1. Нажимаем кнопку Menu на пульте ДУ, выбираем закладку "ОПЦИИ".
2. Далее выбираем страну Финляндия.
3. Далее выбираем закладку "НАСТРОЙКИ".
4. Выбираем "АВТОПОИСК". В нем выбираем "КАБЕЛЬ".
5. Далее выставляем вручную частоту 250000, Скорость 6875, Модуляцию 64.
6. Далее закрываем это окно и нажимаем "ОК". Далее нажимаем ВЫПОЛНИТЬ. Телевизор сам настроит все каналы сначала в цифре, а затем в аналоге.



Настройка телевизоров Samsung (на примере телевизора серии B, модельный ряд 2009 года):


1. Заходим в меню и выбираем раздел Канал.
2. Выбираем пункт Страна.
3. Для аналоговых и цифровых каналов указываем "Другое".

4. Возвращаемся в предыдущий раздел и выбираем пункт "Кабельные параметры поиска".
5. Настраиваем параметры "Частота начала" 250000, "Частота окончания" 530000, "Модуляция" 64 и "Скорость передачи" 6875.
6. Возвращаемся в предыдущий раздел и выбираем пункт "Автонастройка".
7. Выбираем источник сигнала - "Кабель".
8. В открывшемся окне автонастройки выбираем Цифровые (предполагается, что аналоговые каналы уже настроены).
9. Выбираем режим поиска - Сеть и жмем на пульте кнопку "Вход".
10. В течение нескольких секунд происходит поиск.



Настройка телевизоров Philips (на примере телевизора Philips PFL-8404H):


1. Нажимаем на пульте ДУ кнопку «Домик» и попадаем в меню.
2. Выбираем в меню «Конфигурация».
3. «Установки».
4. «Настройки каналов».
5. «Автоматическая установка».
6. «Начать».
7. «Переустановка каналов».
8. «Финляндия». Можно выбрать любую страну, в которой официально есть вещание цифровых кабельных каналов. ВНИМАНИЕ – в России такого вещания НЕТ.

9. «Кабельное». Если такого пункта меню нет, значит либо вы выбрали страну без цифрового кабельного, либо ваш телевизор не содержит DVB-C приемника.
10. «Установки». Не запускайте поиск! Сначала «Установки»!
11. Режим скорости передачи – «Ручная».
12. Скорость передачи – «6.875».
13. Сканирование частоты. «Быстрое сканирование». Можно оставить «Полное сканирование, при этом два следующих шага нужно пропустить. Но учитывайте, что полное сканирование займет около получаса!
14. «Режим сетевой частоты – «Ручная».
15. Сетевая частота – «250000.00».
16. Аналоговые каналы – «Вкл». Иначе будут найдены только цифровые каналы.
17. «Готово».
18. Вот теперь запускаем поиск «Начать».
19. Ждем когда завершится поиск.
20. По окончании поиска нажимаем «Готово».
21. Теперь можно выйти из меню кнопкой «BACK» или «TV» и приступить к просмотру каналов.



Внимание! Меню вашего телевизора может отличаться от предложенной модели. В этом случае вам требуется найти схожие по смыслу вкладки и ввести указанные параметры.

Если Ваш телевизор не поддерживает формат DVBC, для просмотра цифровых каналов через сеть ТРК Одинцово Вы можете приобрести приставку (декодер) с поддержкой данного формата и произвести следующие настройки :

1. Нажать кнопку MENU.

2. Выбрать Поиск каналов, нажать OK.

3. Выбрать Быстрый поиск, нажать ОК.

Установить параметры поиска:

• Частота начало 250,0 (значение вводится цифровыми кнопками)

• Скорость передачи 6875 (значение вводится цифровыми кнопками)

• Модуляция QAM 64 (выбор значения производится кнопкой «<» или «>»)

• Поиск Сети - ДА

• Поиск

4. Выбрать Поиск, нажать OK.

5. По окончании поиска появится сообщение "Поиск каналов завершен", нажать OK.

6. Нажать Exit три раза.



Рекомендуем: Для подключения приставки к телевизору используйте шнур HDMI-HDMI.



Стандарт DVB-C2 | ATE-M.BY

DVB-C2 является вторым поколением стандарта телевещания по кабелю DVB-C. Появление нового стандарта непосредственно связано с постоянным ростом числа широкополосных сервисов. Это, в свою очередь, потребует такого увеличения пропускной способности кабельных каналов, которое во многих из существующих ныне сетей недостижимо. Стандартом предусматривается LDPC-кодирование, а также использование QAM-модуляции с размерностью до 4096 QAM. Помимо того, в нем вместо одной несущей используется OFDM, благодаря чему обеспечиваются дополнительная гибкость и помехоустойчивость.

Унификация компонентов стандартов DVB-X2

Перед разработчиками семейства стандартов DVB-X2 стояла задача по максимальной унификации компонентов стандартов, предназначенных для различных транспортных сред.

Примечание. Основными транспортными стандартами второго поколения, обслуживающими три главные транспортные среды, являются:

  • спутниковый – DVB-S2;

  • эфирный – DVB-T2;

  • кабельный – DVB-C2.

Целям унификации служит применение во всех этих стандартах единой схемы помехоустойчивого кодирования. Данная схема реализуется посредством последовательного наложения кодозащиты:

  • внешней – с использованием кода Боуза–Чоудхури–Хоквингема;

  • внутренней – с использованием кода с низкой плотностью проверок на четность.

Кроме того, благодаря близости системных уровней стандартов DVB-S2 и DVB-C2 спутниковый сигнал легко конвертировать в формат для кабельных сетей.

В DVB-C2, как DVB-S2 и DVB-T2, предусматривается выделение внутри одного физического канала транспортных труб, называемых Physical Layer Pipe (PLP).

PLP представляет собой логический канал, который может осуществлять перенос обычного потока MPEG-2 TS либо применяться для передачи IP посредством протокола GSE. Каждый такой логический канал проходит через блок входной обработки, затем идет модуль помехоустойчивого кодирования, а за ним – раскладчик QAM-символов.

Возможно укладывание одного либо нескольких PLP в т.н. слои данных (аналогичные каналам). Затем эти слои с целью повышения устойчивости к пакетным ошибкам или же воздействию узкополосных помех подвергаются временному и частотному перемежению. Далее следует их поступление в формирователь кадра, который собирает воедино все слои и добавляет пилот-сигналы и преамбулу с сигнализацией первого уровня. Последний этап – поступление сформированного кадра в генератор потока OFDM.

Концепция PLP

Как уже отмечено выше, посредством PLP возможна передача в одном физическом канале нескольких независимых логических.

Идентификатор PLP Id, который позволяет на приемной стороне идентифицировать конкретный PLP, является частью передаваемого перед каждым пакетом заголовка. По завершении декодирования данного заголовка и извлечения PLP Id приемник может установить, необходимо ли ему декодировать пакет, который следует за заголовком. Те пакеты, которые не принадлежат к запрашиваемому PLP, пропускаются, другими словами не происходит их поступление в QAM-демодулятор и декодер помехоустойчивого кодирования. Как результат, происходит существенное снижение скорости обрабатываемого приемником потока, а также процессорной мощности, требуемой для данной обработки.

Другим преимуществом применения PLP является возможность передачи разных потоков с разным уровнем помехоустойчивости, так как для каждого PLP можно индивидуально выбрать схему модуляции, а также режим помехоустойчивого кодирования.

Это означает, что для каждой услуги возможно назначение своего качества обслуживания (QoS).

Раскладка на QAM-символы, помехоустойчивое кодирование

Стандарт DVB-C2, являясь членом семейства DVB-X2, предусматривает то же помехоустойчивое LDPC-кодирование, которое было заложено в DVB-T2 и DVB-S2. Даже при плотности ошибок в несколько % декодер может восстановить поток DVB-C2 с относительной скоростью кодозащиты 9/10.

Примечание. Код Рида–Соломона, применяемый в DVB-C, при такой же относительной скорости восстановить поток до квазибезошибочного состояния может при плотности ошибок, не превышающей 2•10-4.

Особенно высока эффективность LDPC-кодирования во время кодирования длинных последовательностей. Длина стандартного слова, к которому в стандарте DVB-C2 прилагается LDPC, – 64800 бит (в DVB-C – 1632 бит, или 204 байта). Другими словами, кодируемое слово больше не коррелированно с транспортным пакетом MPEG-2 TS.

За LDPC в стандарте DVB-C2 предусмотрено использование кода BCH, который налагается при очень высокой относительной скорости (порядка 0,99). Введен данный код с малой корректирующей способностью с целью снизить порог коррекции LDPC. Данный порог коррекции проявляется в следующем: всегда при декодировании остается некоторое число ошибок, которые при последующих итерациях, выполняемых FEC-декодером, не поддаются коррекции.

Благодаря существенному повышению эффективности помехоустойчивого кодирования возможно использование более высоких размерностей модуляции. Другими словами, если в DVB-C возможно максимальное использование 256 QAM, то в DVB-C2 добавляются такие размерности, как 1024 и 4096 QAM.

Применение OFDM

Основное отличие DVB-C2 от DVB-C – применение в стандарте второго поколения OFDM вместо одной QAM-модулированной несущей.

OFDM благодаря устойчивости к разного вида канальным искажениям применяется в большинстве современных одно- и двунаправленных технологий передачи.

Сначала OFDM в отношении семейства DVB было использовано в DVB-T, а затем после усовершенствования и расширения параметров – в DVB-T2. Так как набор COFM-параметров в DVB-T2 вполне соответствует также требованиям передачи в кабеле, он был перенесен и в DVB-C2. Общность COFDM-параметров и значительное количество других общих блоков обеспечивает то, что создание чипов, которые сочетают функциональность как эфирного, так и кабельного стандарта, не приведет к существенной избыточности в сравнении с одностандартными чипами.

Как результат, стандарт DVB-C2 поддерживает тот же, что и в DVB-T2, режим 4К, имеющий продолжительность полезного OFDM-символа 448 мкс и два варианта защитных интервалов, а именно 1/64 и 1/128. Кроме этого, схемы распределения пилот-сигналов в стандарте DVB-C2 используются такие же, а это дает возможность применения в обеих системах единого блока оценки качества канала.

При этом, в отличие от DVB-T2, стандарт DVB-C2 не должен подчиняться жесткой сетке частот. В связи с тем, что кабельная сеть – это закрытая экранированная среда, отсутствует необходимость в координировании использования ее спектра с эфирными присвоениями. Наоборот, есть возможность гибкой адаптации полосы канала под личные потребности. Задание ширины канала производится посредством выделения ему определенного числа OFDM-поднесущих. Практически неизменными остаются характеристики входного фильтра, а также системные часы. Благодаря такому подходу есть возможность расширения полосы передаваемого сигнала с целью разместить в нем большее количество услуг. Для того чтобы не происходило усложнение и удорожание абонентского оборудования, предполагается сегментированный прием данных каналов.

Эффективность использования спектра

Одной из основных целей при разработке спецификации DVB-C2 было повышение эффективности использования спектра. Достигается это посредством применения LDCP-кодирования вкупе с более высокими схемами QAM-модуляции, а также благодаря применению OFDM.

Снижение уровня помех от кабельных сетей

Один из важнейших вопросов – уменьшение уровня помех, идущих от кабельных сетей. Посредством экранированной среды передачи кабельных сетей есть теоретическая возможность использования в них всего спектра от 0 до почти 1 ГГц. Однако из-за неидеального каблирования внутри домов и квартир абонентов часто происходит излучение сигналов КТВ в эфир. Порой это излучение достигает таких уровней, что возможно создание помех, к примеру, полицейским либо диспетчерским службам. В подобных случаях кабельным операторам поступает требование снижения уровня сигнала, который передается на критических частотах. В иных случаях они вынуждены полностью выключить каналы, создающие помехи.

В DVB-C2 такая необходимость исключена. Благодаря возможности вырезания отдельных OFDM-поднесущих, можно избирательно отключать лишь те, что создают помехи, а не целиком весь канал. Это также поможет уменьшить потери спектра.

Что такое цифровой тюнер? - Выбор телевизора

Тюнер для цифрового телевидения по-другому называют ресивером цифрового телевидения, декодером или цифровой приставкой. Он служит для приема и декодирования  сигнала цифрового телевидения.

Тюнеры для приема аналогового сигнала есть во всех телевизорах. Но с введением в России цифрового телевидения  этого может быть недостаточно. Современные телевизоры выпускают уже со встроенными тюнерами для цифрового телевидения. Если в вашем телевизоре встроенного цифрового тюнера нет, то его можно купить отдельно.



Цифровой сигнал (в прочем, как и аналоговый) может доставляться тремя способами – это эфирное, кабельное и спутниковое телевидение.

В связи с эти стоит знать, что цифровой тюнер может иметь различные маркировки:

DVB-T,  DVB-T2  принимает эфирное цифровое телевидение

DVB-C  принимает кабельное цифровое телевидение

DVB-S,  DVB-S2 принимает спутниковое цифровое телевидение.

Чаще всего встроенные в телевизор тюнеры имеют маркировку DVB-T/C. Если в спецификации к телевизору  увидите DVB-T/C/S, то этот телевизор способен принять цифровой сигнал эфирного, кабельного и спутникового телевидения.

Программа внедрения цифрового телевещания в России стартовала еще в 2009 году. Изначально был  принят стандарт цифрового вещания DVB-T. Но 22 сентября 2011 года на заседании Правительственной комиссии по развитию телерадиовещания было решено внедрять на территории России  новый стандарт цифрового вещания DVB-T2. В регионах, где сети уже построены и осуществляется вещание в стандарте DVB-T, будет разработан план  их перевода  на стандарт DVB-T2.

Подробнее о цифровом телевидении в России в отдельной статье.



Вопросы и ответы:

Как выбрать цифровую приставку

Статьи:

HD Ready и Full HD. В чем отличие?

3D в современных телевизорах.

Обзоры телевизоров Samsung

Обзоры телевизоров Philips

Обзоры телевизоров LG

Обзоры телевизоров Sony



Ох уж эта цифра… | Контакт

Ох уж эта цифра…


Jun 19, 2020 - 04:27 pm

Как понять что купить, чтобы это работало на все 100%

Летом 2020 года в нашей группе (https://vk. com/kontakt_internet) мы провели небольшой опрос посетителей соцсети на предмет того насколько хорошо они знают нашу услугу, которой уже много лет пользуются.

Был сформулирован вопрос таким образом, чтобы пользователи не догадались, что эта услуга у них УЖЕ имеется. И понимание того, что мы реально недоработали в плане разъяснений по услугам у нас стало четким.

Спешим устранить эту недоработку и расскажем сейчас немножко про то что-же такое DVB-C.

DVB-C сам по себе не является услугой. Это обозначение стандарта цифрового телевидения, которое транслирует ООО «КОНТАКТ» в свою телевизионную кабельную сеть, хотя многие называют услугу цифрового КАБЕЛЬНОГО телевидения именно так. DVB-C (произносится как ДИВИБИСИ)

Саму аббревиатуру можно условно разделить на две части «DVB» и «С»

DVB — это международного консорциума DVB Project (https://dvb.org/)





В 1991 году ведущие телерадиокомпании и производители специальной техники основали организацию European Launching Group (ELG). В 1993 году ELG самопереименовалась в Digital Video Broadcasting Project (DVB Project). Консорциум DVB Project работает под брендом DVB.

Буква «С» в аббревиатуре означает английское слово «кабель», Cable. Такая немудреная подсказка пользователю для какой именно услуги применяется сей цифровой стандарт.

Стандарты, разработанные консорциумом DVB Project, делятся на группы по сфере применения. Каждая группа имеет сокращённое название с префиксом DVB-, например, DVB-С — стандарт для кабельного телевидения, в том числе телевидения «КОНТАКТ». Технологии DVB стандартизированы Европейским институтом телекоммуникационных стандартов (ETSI).

Как использование DVB-C выглядит для обычного пользователя.

Телевизионный кабель ООО «КОНТАКТ» подключается через делители в квартире во все телевизоры, после чего каждый телевизор настраивается отдельно. При этом каждый телевизор будет показывать свой телеканал. Например, в детской комнате — мультики на канале Дисней, в гостиной — блокбастеры канала Кино ТВ, в комнате старших детей — Настоящее страшное Кино, а на кухне Россия24 с последними новостями. Количество телевизоров неограниченно, т.к. при подключении наш мастер выверяет уровень сигнала для домашней телесети пользователя.

Абоненту ООО «КОНТАКТ» при покупке телевизора всего лишь нужно убедиться, что данный телевизор поддерживает DVB-C. В г.Сланцы, Ленинградской Области в магазинах электроники работают опытные продавцы и им достаточно сказать, что телевизор должен подходить для телевидения «КОНТАКТ» и они сами проверят наличие необходимого стандарта при передаче телевизора покупателю.

Авторская статья 2020. Автор (с) Анискин Сергей. Специально для оператора связи КОНТАКТ. При полном или частичном использовании текста ссылка на автора обязательна.

Что такое DVB-C — описание и характеристики цифрового формата

Система передачи цифрового кабельного телевидения Digital Video Broadcasting — Cable (DVB-C), основанная в феврале 1994 года на европейском стандарте ETS 300 429. Новшество для ТВ, звука, данных и структуры кадрирования разработано под эгидой Европейского вещательного союза (EBU) и Европейского института стандартизации электросвязи (ETSI). Рассматривая, что такое DVB-C, следует сказать, что оно является частью стандарта DVB, который определяет модуляцию кадров MPEG-2 в зависимости от типа вещания.

История стандарта

Он состоит из разновидностей ТВ: спутниковое (DVB-S), кабельное (DVB-C) и VHF/UHF (DVB-T). Новое поколение телевизионных сигналов основано на сжатии цифровых данных и их передаче. Это обеспечивает высокое качество изображения и лучшее использование полосы пропускания, чем классические стандарты аналогового цветного телевизионного вещания, такие как PAL, NTSC и SECAM.

В январе 1995 года в рамках проекта DVB, организованный EBU, опубликовали набор стандартов, которые определяют новую цифровую видеотрансляционную систему. Начиная с 1996 года, DVB являются технической основой для реализации передачи цифрового ТВ в ЕС во многих странах мира, включая Россию. США имеет собственный стандарт наземного HDTV, который основан на MPEG-2, использует модем и аудиокодер.

Особое внимание в европейской классификации уделяется кабельному стандарту. Что такое DVB-C? Отвечая на этот вопрос, следует отметить, что современные DVB описывают передачу цифрового ТВ через спутник и кабель. Он охватывает дизайн системы и модем для передачи с высокой пропускной способностью, а также несколько вспомогательных функций, таких как телетекст, электронные программы передач, и условный доступ. Система является алгоритмом ISO MPEG-2.

Строительные блоки

Чтобы понять, что такое DVB-C, изучают элементарную схему. Блок-схема DVB-приемника состоит из кабеля или антенны:

  • Приемник — демодуляция — исправление ошибок — дополнительный контроль доступа и модуль шифрования.
  • MPEG демультиплексор.
  • MPEG видео декодер.
  • MPEG аудио декодер передачи данных.
  • Интерфейс.
  • Кодер RGB/S-Video/ PAL/PAL.
  • Персональный компьютер или модем, и такой DVB-C, что обеспечивает совместимую работу.
  • Телевизор, видеомагнитофон.
  • Hi-Fi система.

Представители первого поколения потребительских DVB-приемников состояло из маленького корпуса, содержащего приемник, и вышеуказанный MPEG-декодер.

Приемники имеют систему передачи данных, интерфейсы для персональных компьютеров и других мультимедийных систем (EIA-232-E), один или несколько слотов для чип-карт ISO 7816, разъемы PCMCIA типа 2 для модуля контроля доступа к платному ТВ, а также такой DVB-C в телевизоре, что может обеспечить кабельную связь. Дополнительные интерфейсы могут включать цифровое аудио.

Инкапсуляция MPEG-2

Проект DVB не определил свой собственный алгоритм кодирования изображений, но выбрал профиль (подмножество) международного стандарта ISO/IEC 13818, обычно называемый MPEG-2 в ETR 154. MPEG-2 — это алгоритм сжатия аудио/видео, оптимизированный для качества трансляции до стандарта HDTV на основе дискретного косинусного преобразования и оценки движения. Для проекта DVB выбрали основной профиль MPEG-2 на основном уровне с максимальной скоростью передачи данных 15 Мбит/с.

Основной уровень означает, что до 720×567 пикселей при 25 Гц (телевизионный стандарт частоты, используемый в Европе) или до 720×480 пикселей при 30 Гц (применяется в Северной Америке) поддерживаются соотношение сторон:

Основной профиль означает, что двунаправленные кадры MPEG поддерживаются, но не используется масштабируемость SNR или разрешения.

В ETR 154 были выбраны определенные параметры, которые должны поддерживаться всеми DVB-приемниками.

Видео:

  • Частота кадров 25 Гц в режиме фильма и частота поля 50 Гц в режиме видеокамеры.
  • Соотношение сторон 4:3 и 16:9 (2,21:1 не обязательно).
  • Приемники должны поддерживать векторы панорамирования, которые позволяют отображать наиболее релевантная часть изображения 16:9 на дисплее 4:3 с правильным соотношением сторон.
  • Разрешение изображения яркости: 720 x 576, 544 x 567, 480 x 576, 352 x 576,352 x 288.

Стандарт MPEG-2 также определяет систему мультиплексирования ISO/IEC13818-1, что позволяет объединять множество потоков видео, аудио в один. В DVB этот метод мультиплексирования используется, чтобы позволить реализовать много разных программ с пропускной способностью 38 Мбит/с.

Обработка изображений

Первые фильмы были сняты в академическом форме 4:3. Ранние стандарты ТВ приняли его, поддерживая совместимость с кино. Когда продюсеры фильмов перешли на более широкий формат (16:9), для качественной демонстрации сцен домашнее телевидение также приняло это нововведение. С недавнего времени фильмы начали выпускать в еще более широком формате 2.21: 1.

Если изображение в соотношении 16:9 должно отображаться на экране домашнего кинотеатра, имеющего формат 4:3, существуют два широко используемых метода для адаптации соотношения сторон изображения — панорамирование и сканирование.

Pan & scan означает, что DVB-T T2 C такой системы будет демонстрировать каждую часть фильма, пропорционально отношениям 4:3 = 12:9, а окно 16:9 изображения будет демонстрироваться с меньшей стороной 9. Оставшиеся 25% площади изображения будут обрезаны.

Наземная передача DVB-T

Чтобы понять, что это такое DVB T / C, необходимо рассмотреть свойства канальных систем наземной передачи, например, переменное отношение сигнал/шум, зависящее от масштабных многолучевых эффектов и отражения от соседних стен дома. Они ослабляют определенные частоты, создают перегруженный спектр, а также помехи от близлежащих аналоговые телеканалов и от далеко расположенных станций в той же полосе.

Выбранная схема модуляции DVB-T имеет следующие характеристики:

  • OFDM (мультиплекс с ортогональным частотным контролем). В этом методе преобразование Фурье используется для генерации сигнала вещания с тысячами взаимно ортогональными модулированными QAM. Один символ несет несколько килобит информации. Защитный интервал позволяет проходить эхо раньше, чем получатель обнаружит следующий символ — 8192 или 2048 несущих частот.
  • Устойчивость схемы модуляции против эха.
  • Экстремальное многопутевое распространение, что приводит к гораздо лучшему использованию частоты спектра при безопасных расстояниях между передатчиками, работающими на тех же частотах.

Передатчик кабельных систем

Цифровое видеовещание (DVB) — это набор общепризнанных открытых стандартов ТВ. Входной сигнал передатчика DVB-C представлен в виде последовательности пакетов со стандартным транспортным потоком MPEG. Каждый пакет состоит из 288 байт. Сначала он скремблирующий для рассеивания энергии. Далее синхронизация пакета модифицируется. После этого он проходит через кодер. Для защиты добавляются 16 байт. Длина отдельного пакета становится 304 байт.

Чтобы понять, DVB-T2 C S2, что это такое в формате передачи, рассматривают работу пакетов. Модифицированные пакеты проходят через сверточный перемежитель с глубиной 12, за которым следует блок отображения. Он преобразует байты пакета в двумерные символы QAM с I и Q компонентами.

Затем два старших бита каждого символа дифференциально кодируются для устранения неоднозначности, вносимой модуляцией QAM. DVB-C поддерживает различные типы QAM: 16-QAM, 32-QAM, 64-QAM, 128-QAM и 256-QAM.

Приемник DVB-C

Приемник выполняет противоположную последовательность операций. Радиочастотный сигнал базовой полосы регулируется по уровню, преобразуется с понижением ее и демодулируется. Для последнего действия выполняется несущая и временная синхронизация. После этого сигнал проходит через согласованный фильтр. В кабельных системах частотная характеристика канала не является однородной и может быть описана в виде линейного фильтра. Поэтому демодулированный сигнал, представленный в виде последовательности двумерных символов, корректируется с помощью эквалайзера.

Два старших значащих бита каждого символа декодируются в дифференциальном декодере. После этого символы из сигнала отображаются в последовательность байтов, которая проходит через обращенный перемежитель. За ним следует декодирование и исправление ошибок, а затем дескремблирование. Далее байты синхронизации модифицируются. Выходной сигнал является стандартным транспортным потоком MPEG.

Технические параметры С-передачи

Это система DVB, используемая для распространения цифрового ТВ по кабельным сетям. DVB-C использует те же каналы (8 , 7 или 6 МГц), которые брались для распределения старого аналогового телевизора. Он заполнен контейнером данных, который может передавать несжатые видео, аудио и данные в формате MPEG-2. Таким образом можно распространять каналы цифрового ТВ без необходимости прекращения распространения аналогового телевидения.

DVB-C применяют квадратурную амплитудную модуляцию (QAM) для данных. Обычно используется 64-QAM, но также подходят схемы модуляции более низкого уровня, такие как 16-QAM и 32-QAM, и более высокого, такие как 128-QAM и 256-QAM. Емкость их увеличивается при применении схем модуляции более высокого уровня. В таком случае данные будут менее устойчивыми к шуму и помехам.

Канал 8 МГц может нести полезную нагрузку 38,5 Мбит/с, если используется 64-QAM. Этого достаточно для 4-6 телевизионных программ. DVB-C подходит для всех каналов шириной 7 МГц и 8 МГц в кабельных сетях. В Германии для DVB-C обычно используются только каналы 8 МГц от 230 МГц до 862 МГц.

Новый стандарт

Современные телевизоры имеют новый телестандарт. Однако не все покупатели понимают особенности DVB T2 C. Что это такое? Он является стандартом для цифровой передачи сигналов в широкополосных кабельных телевизионных системах. Стандарт определяет методы физического уровня, например, защиту от ошибок, модуляции и протоколы нижнего уровня, необходимые для упаковки данных .

По сравнению с предшественником DVB-C, который был первоначально стандартизирован в 1994 году, DVB-S2 предлагает значительные преимущества в отношении производительности передачи, например, спектральную эффективность и эксплуатационную гибкость, переменную полоса пропускания, улучшенную способность адаптироваться к выделенному условия канала.

DVB-C2 был разработан в соответствии с философией DVB, чтобы использовать современные технологии и ряд их элементов, которые не применялись в первом поколении.

Семейство систем передачи DVB в стандартах второго поколения согласованы до DVB-C2 (DVB-S2, DVB-T2). Методы комбинированной концепции мультиплексирования PLP и Data Slice являются примером такой новизны. Они гарантируют, что DVB-C2 не только отвечает коммерческим и техническим требованиям европейского стандарта, но и обеспечивает оптимизированное решение с учетом эксплуатационной гибкости и эффективности передачи.

Сравнение модификаций

Различия между системами DVB-T, DVB-S, DVB-C и DVB-H. DVB расшифровывается так: Digital Video Broadcasting. Система поддерживает более высокое разрешение и помогает увеличить пропускную способность канала.

DVB-T:

  • Краткая форма цифрового видеовещания — наземная.
  • Схема модуляции передачи — кодированный OFDM.
  • Передает несжатый звук и видео в формате MPEG.
  • Используемые схемы модуляции данных: QPSK, 16QAM, 64QAM.
  • Использует внешний кодер RS (204,188) и внутренний сверточный.
  • Подходят внутренний и внешний перемежитель.
  • Использует частотные каналы VHF и UHF с полосой пропускания — 6 МГц, 7 МГц и 8 МГц.

DVB-S:

  • Краткая форма цифрового видеовещания — спутник.
  • Использует MPEG-2 для цифрового сжатия и распаковки.
  • Подходит диапазон С, а также частоты диапазона Ku.
  • Цифровой приемник DBS использует методы FEC для исправления ошибок.
  • Существуют специальные спутники, запускаемые для этой цели.
  • Для передачи используются поляризационные типы LHCP и RHCP.
  • Для DVB-S в основном требуется антенна меньшего размера.

DVB-C:

  • Краткая форма цифрового видео — вещательный кабель.
  • Использует сжатие MPEG-2 или MPEG-4.
  • Модуляция данных: 16 QAM или 256QAM.
  • Использует кодер RS в качестве FEC.
  • В цепи подходит модуль чередования.
  • Сигнал передается по коаксиальному или оптоволоконному кабелю от поставщиков услуг абонентам.
  • Такой формат DVB-C, что можно использовать частоты от 55,25 до 403,25 МГц.

DVB-H:

  • Краткая форма цифрового видеовещания — портативное устройство.
  • Использует частоты диапазона VHF, UHF и L.
  • Может существовать вместе с системой DVB-T.
  • Это один из стандартных форматов мобильного ТВ.

Модернизация наземной передачи

DVB-T — это стандарт наземной передачи видео, созданный DVB. Впервые он был применен в 1997 году. С тех пор Австралия, Европа, часть Азии, многие регионы Африки и Колумбия используют его в своих передачах и телевизионных приемниках. DVB-T2 является второй версией этого стандарта, представленной в 2008 году.

Каждый символ, который составляет имя, имеет значение в DVB-T2:

  • DVB — название консорциума, отвечающего за создание открытых стандартов цифрового ТВ.
  • T -происходит от наземного стандарта, дифференцируя его от спутникового (DVB-S), кабельного (DVB-C) и портативного вещания (DVB-H).
  • «2» — второе поколение.

Целью DVB-T2 является достижение более качественной ретрансляции ТВ, поскольку предыдущий DVB-T не имеет достаточной полосы пропускания, чтобы допускать излучение каналов с высоким разрешением.

Сравнение технических характеристик DVB-T и DVB-T2.

Устройство, процессDVB-TDVB-T2
Интерфейс вводаTS SimpleНесколько TS и GSE
МодуляцияOFDMOFDM
Исправление ошибок (FEC)1/2, 2/3, 3/4, 5/6, 7/8LDPC + BCh2 / 2, 3/5, 2/3, 3/4, 4/5, 5/6, 6/7, 8/9
Схема модуляцииQPSK, 16QAM, 64QAMQPSK, 16QAM, 64QAM, 256QAM
Защитный интервал1/4, 1/8, 1/16, 1/321/4, 19/128, 1/8, 19/256, 1/16, 1/32, 1/128
Размер БПФ2к, 8к1К, 2К, 4К, 8К, 16К, 32К

Системная совместимость

Все системы передачи DVB рассчитаны на максимальную совместимость. Это означает, что они могут использовать общие блоки схем, например, Рид Solomon декодер и перемежитель, если один приемник поддерживает несколько сред передачи.

В типовой кабельной системе DVB-C имеется 8 МГц каналов, спад 15%, определенный DVB-C. Теоретическая максимальная скорость передачи символов 6,96 МБ.

Использование компьютера

Просмотр кабельного телевидения на компьютере теперь проще благодаря созданию ТВ-тюнеров для ПК и телевизионного программного обеспечения с DVB- T2 C. Что это такое? Многим зрителям, разбирающимся в электронике, это понятно из простой схемы функционирования. Кабельные ТВ-тюнеры или ТВ-карты работают так же, как стандартная телевизионная антенна.

Оборудование принимает телевизионные сигналы вещания, которые читает компьютер, чтобы создать прямую телевизионную продукцию. Чтобы разобраться, что такое поддержка DVB-C, рассматривают основной алгоритм подключения к ПК:

  • Отсоединяют шнур питания, прикрепленный к задней части компьютерного блока, от электрической розетки. Откручивают винты с левой стороны ПК с помощью отвертки. Снимают боковую панель.
  • Находят интерфейсный компонент периферийных устройств или слот PCIe на материнской плате. Аккуратно вставляют плату кабельного ТВ-тюнера в слот. Закрепляют это положение с помощью винта.
  • Закрывают корпус ПК.
  • Подсоединяют аудио- и видео кабели, поставляемые с ПК-тюнером DVB-C, к ПК.
  • Подсоединяют один конец кабеля к блоку тюнера ПК, а другой вставляют в цветные разъемы на задней панели корпуса компьютера.
  • Сопоставляют соответствующие цвета с разноцветными розетками. Многие стараются разобраться, что такое цифровой тюнер DVB-C. Это можно уточнить из технической документации, прилагаемой к модели.
  • Устанавливают драйверы для карты ТВ-тюнера.
  • Нажимают кнопку «Пуск» на ПК, сначала кликнув правой кнопкой мыши «Мой компьютер» и выбрав «Свойства», «Диспетчер устройств», а затем кликают «Мультимедийный контроллер» из списка.
  • Нажимают правой кнопкой мыши и выбирают «Установить драйвер».
  • Вставляют установочный диск, прилагаемый к ТВ-тюнеру, устанавливают программу и перезагружают компьютер. Используют программное обеспечение для просмотра кабельного телевидения на ПК.

Десять лет назад далеко не все телезрители знали о тюнере DVB-C. Что это такое, могли объяснить единицы. Сегодня начинают повсеместно применять современный формат ТВ, который допускает большее количество каналов в одном мультиплексе. Поэтому производители современных умных телевизоров заинтересованы в его внедрении в свои устройства. Изменения носят сложный характер и затрагивают множество сторон. Однако специалисты отмечают, что полный переход на T2 произойдет уже в 2022 году.

Цифровое видеовещание для кабельных систем DVB-C

Цифровое видеовещание (DVB) - это набор международно признанных открытых стандартов для цифрового телевидения. DVB-C - это стандарт европейского консорциума DVB для широковещательной передачи цифрового телевидения по кабелю. Эта система передает цифровой аудио / видеопоток семейства MPEG-2 или MPEG-4, используя модуляцию QAM с канальным кодированием по кабельным каналам.

Рис. 1 Передатчик DVB-C

Входной сигнал представлен как последовательность стандартных пакетов транспортного потока MPEG.Каждый пакет состоит из 288 байтов. Сначала пакет скремблируется для рассеивания энергии и модифицируется синхронизация пакета. После этого он проходит через кодировщик Рида-Соломона и добавляется 16 байтов для защиты от ошибок. Длина отдельного пакета становится 304 байта.

Модифицированные пакеты проходят сверточный перемежитель с глубиной 12, за которым следует блок отображения, который преобразует байты пакета в двумерные символы QAM с компонентами I и Q. Затем два старших бита каждого символа кодируются по-разному, чтобы устранить неоднозначность, вносимую модуляцией QAM.DVB-C поддерживает различные типы модуляции, определяемые рядом возможных комбинаций QAM: 16-QAM, 32-QAM, 64-QAM, 128-QAM и 256-QAM.

Затем компоненты I и Q каждого символа формируются с помощью фильтра квадратного корня с приподнятым косинусом (SRRC) с коэффициентом спада α = 0,15. Наконец, сформированные I и Q модулируются до несущей частоты.

Рис.1 Приемник DVB-C

Приемник выполняет обратную последовательность операций. Сначала уровень модулирующего РЧ-сигнала регулируется, преобразуется с понижением частоты и демодулируется.Для демодуляции выполняется синхронизация несущей и синхронизации. После этого сигнал проходит через согласованный фильтр. В кабельных системах частотная характеристика канала неоднородна и может быть описана как линейный фильтр. Поэтому демодулированный сигнал, представленный как последовательность 2-мерных символов, корректируется с помощью эквалайзера.

Два старших бита каждого символа декодируются в дифференциальном декодере. После этого символы из сигнала отображаются в последовательность байтов.Затем последовательность байтов проходит через обращенный перемежитель, за которым следует декодирование и исправление ошибок в декодере Рида-Соломона, затем дескремблирование и, наконец, модифицируются байты синхронизации. На выходе получается стандартный транспортный поток MPEG.

Дополнительная информация

Цифровое телевидение (DVB-C). О сервисе

DVB-C - стандарт цифрового телевизионного вещания, которое производится по кабелю. В основе стандартов DVB-C лежит стандарт кодирования движущихся изображений и звука MPEG-2.

Преимущества стандарта DVB-C

Высокое качество изображения

Забудьте о проблемах с изображением. Цифровой сигнал имеет только одно качество - хорошее качество. Зритель не увидит «снежного» экрана, ряби, двоения в глазах и т.д., как это часто бывает с плохим аналоговым сигналом. Цифровой сигнал принимается только в хорошем качестве или его нет вообще.

Больше каналов

Основным преимуществом цифрового телевидения является количество, разнообразие и тематика каналов, которых сегодня нет у абонентов аналогового телевидения.Спортивные, музыкальные, образовательные, детские и развлекательные каналы - даже самый искушенный зритель должен выбрать для себя то, что именно соответствует его интересам и настроению.

Отличный звук

Как абонент сети цифрового телевидения, вы можете смотреть каналы со стереозвуком, а в некоторых случаях и с Dolby Digital, что означает более качественный звук. Аудио и видео в цифровом телевидении передаются без искажений.Если у вас есть стереосистема или «домашний кинотеатр», при просмотре цифровых телеканалов с помощью современных телевизионных приемников и «домашних кинотеатров» вы можете наслаждаться преимуществами новых технологий.

Родительский контроль

Если у вас есть маленькие дети, вы можете ограничить просмотр «нежелательных» (на ваш взгляд) каналов детьми с помощью «родительского контроля» со специальным паролем.

Пакеты услуг Оборудование

Как смотреть DVB-C

Практически все современные телевизоры поддерживают стандарт DVB-C.В телевизоре есть слот CI / PCMCIA для подключения модуля CAM (устройство, поддерживающее определенную кодировку, в зависимости от оборудования, которое установлено у оператора), куда вставляется этот модуль с доступом к карте. Модуль CAM приобретается у оператора, к которому вы хотите подключиться.

Если ваш телевизор не поддерживает DVB-C, вам необходимо приобрести тюнер, поддерживающий DVB-C. Сегодня компании, производящие цифровую технику, предоставляют широкий выбор тюнеров. Есть гибридные тюнеры с поддержкой как аналогового сигнала, так и сигнала DVB-C.

Подключение к новой услуге возможно при уже проведенном ТВ кабеле в квартире. Для подключения необходимо приобрести цифровой тюнер и выбрать один из пакетов телеканалов. Подключение занимает 10-15 минут. Абонент может сделать это сам.

Во всех проектах цифрового ТВ есть возможность смотреть телепрограммы - бумажная программа просто не нужна, как и выход в сеть: все шоу в реальном времени.

Регенератор

DVB-C - UMT

Этот тип регенератора поддерживает стандарт DVB-C.DVB-C Regenerator управляется нашим собственным разработанным программным обеспечением VCC через Ethernet. Регенератор DVB-C может быть изготовлен по заказу с разъемами ввода / вывода типа N, F или SMA.

ОСНОВНЫЕ ФУНКЦИИ:

  • возможно изготовление от 1 до 32 независимых каналов регенерации;
  • высокостабильное оборудование;
  • быстрое и надежное управляющее программное обеспечение;
  • удаленное управление по Ethernet.

ОСНОВНЫЕ ФУНКЦИИ:

  • при пропадании питания все сохраненные настройки восстанавливаются в приборе после восстановления питания;
  • встроенная защита от перенапряжения;
  • встроенная защита от перегрузки;
  • встроенная защита от короткого замыкания.

Входы
Уровень входа -65 ... -25 дБм
Диапазон частот RF (DVB-C) 10–1100 МГц с шагом 1 кГц
Интерфейс, тип разъема RF, тип N (F или SMA как опция)
ВЧ-выход
ВЧ-выход (50 Ом) 80-100 дБмкВ
Количество входов, тип разъема RF выход N-типа (F или SMA как опция)
Впрыск Опционально может обеспечивать подачу постоянного тока и опорный сигнал 10 МГц
Параметры модуляции
Созвездие КАМ... QAM256 (по запросу)
Коэффициент ошибок модуляции (MER) > 45 дБ
Symbolrate 1000–7000 kSymbol / s
Пропускная способность определяется символьной частотой
Ввод сигналов
Опорный сигнал 10 МГц 10 -6 -10 -8 стабильность (опционально)
Мощность впрыска для BUC 24V, 3А (опционально)
Регулировка
Интерфейс RJ-45, Ethernet
Источник питания
Входное напряжение 110–240 В переменного тока, 50/60 Гц
Потребляемая мощность 6 Вт на канал
Окружающая среда
Рабочая температура от 0 ℃ до 45 ℃ (от 32 ℉ до 113 ℉)
Температура хранения ‐20 ℃ до 80 ℃ (от -4 ℉ до 176 ℉)
Рабочая влажность 90%, без конденсации
Механический
Размеры (Ш x В x Г) 1RU: 483 мм x 44.5 мм x 450 мм, 19 дюймов x 1,73 дюйма (1RU) x 17,7 дюймов
2RU: 483 мм x 89 мм x 450 мм, 19 дюймов x 3,5 дюйма (2RU) x 17,7 дюймов

Принимая во внимание, что мы (ООО «УМТ») являемся разработчиком и системным интегратором, также не останавливаемся на нашем техническом росте и усовершенствовании, знайте, что вид всех наших устройств и оборудования, включая их технические параметры, может отличаться от представленных на фотографиях на веб-сайте и параметры, перечисленные на каждой веб-странице устройства.
Примечание! Все детали покупатель должен подтвердить заранее при оформлении заказа и перед оплатой.Те параметры, которые не были указаны и / или не были согласованы при заказе, будут реализованы как базовые на усмотрение производителя. Каждому нашему покупателю предоставляется 1,5-летняя гарантия и 7-летняя послепродажная поддержка на весь ассортимент нашей продукции.

% PDF-1.3 % 757 0 объект > эндобдж xref 757 224 0000000016 00000 н. 0000004850 00000 н. 0000004995 00000 н. 0000008465 00000 н. 0000008683 00000 п. 0000008750 00000 н. 0000008873 00000 н. 0000008976 00000 н. 0000009124 00000 н. 0000009315 00000 н. 0000009530 00000 н. 0000009702 00000 н. 0000009872 00000 н. 0000010043 00000 п. 0000010188 00000 п. 0000010331 00000 п. 0000010496 00000 п. 0000010668 00000 п. 0000010788 00000 п. 0000010911 00000 п. 0000011048 00000 п. 0000011186 00000 п. 0000011321 00000 п. 0000011479 00000 п. 0000011634 00000 п. 0000011767 00000 п. 0000011898 00000 п. 0000012027 00000 п. 0000012160 00000 п. 0000012303 00000 п. 0000012446 00000 п. 0000012587 00000 п. 0000012726 00000 п. 0000012867 00000 п. 0000013011 00000 п. 0000013222 00000 п. 0000013377 00000 п. 0000013490 00000 п. 0000013628 00000 п. 0000013771 00000 п. 0000013905 00000 п. 0000014035 00000 п. 0000014166 00000 п. 0000014300 00000 п. 0000014433 00000 п. 0000014572 00000 п. 0000014780 00000 п. 0000014931 00000 п. 0000015076 00000 п. 0000015254 00000 п. 0000015405 00000 п. 0000015539 00000 п. 0000015685 00000 п. 0000015812 00000 п. 0000015952 00000 п. 0000016091 00000 п. 0000016218 00000 п. 0000016349 00000 п. 0000016466 00000 п. 0000016618 00000 п. 0000016731 ​​00000 п. 0000016862 00000 п. 0000016979 00000 п. 0000017130 00000 п. 0000017264 00000 п. 0000017409 00000 п. 0000017548 00000 п. 0000017717 00000 п. 0000017869 00000 п. 0000018020 00000 п. 0000018151 00000 п. 0000018268 00000 п. 0000018551 00000 п. 0000018707 00000 п. 0000018868 00000 п. 0000019043 00000 п. 0000019211 00000 п. 0000019378 00000 п. 0000019564 00000 п. 0000019715 00000 п. 0000019839 00000 п. 0000020005 00000 п. 0000020176 00000 п. 0000020341 00000 п. 0000020508 00000 п. 0000020670 00000 п. 0000020837 00000 п. 0000020999 00000 н. 0000021139 00000 п. 0000021247 00000 п. 0000021429 00000 п. 0000021560 00000 п. 0000021679 00000 п. 0000021820 00000 н. 0000021955 00000 п. 0000022089 00000 п. 0000022232 00000 п. 0000022373 00000 п. 0000022513 00000 п. 0000022637 00000 п. 0000022763 00000 п. 0000022892 00000 п. 0000023020 00000 н. 0000023186 00000 п. 0000023310 00000 п. 0000023439 00000 п. 0000023633 00000 п. 0000023769 00000 п. 0000023903 00000 п. 0000024048 00000 п. 0000024204 00000 п. 0000024342 00000 п. 0000024517 00000 п. 0000024637 00000 п. 0000024776 00000 п. 0000024920 00000 н. 0000025099 00000 н. 0000025220 00000 н. 0000025384 00000 п. 0000025519 00000 п. 0000025664 00000 п. 0000025793 00000 п. 0000025938 00000 п. 0000026085 00000 п. 0000026225 00000 п. 0000026360 00000 п. 0000026496 00000 н. 0000026679 00000 п. 0000026861 00000 н. 0000027015 00000 п. 0000027159 00000 н. 0000027354 00000 п. 0000027513 00000 п. 0000027680 00000 п. 0000027885 00000 н. 0000028074 00000 п. 0000028245 00000 п. 0000028415 00000 п. 0000028577 00000 п. 0000028741 00000 п. 0000028899 00000 н. 0000029022 00000 н. 0000029172 00000 п. 0000029321 00000 п. 0000029496 00000 п. 0000029699 00000 н. 0000029870 00000 п. 0000030034 00000 п. 0000030187 00000 п. 0000030310 00000 п. 0000030493 00000 п. 0000030660 00000 п. 0000030802 00000 п. 0000030949 00000 п. 0000031110 00000 п. 0000031271 00000 п. 0000031462 00000 п. 0000031651 00000 п. 0000031776 00000 п. 0000031971 00000 п. 0000032170 00000 п. 0000032271 00000 п. 0000032426 00000 п. 0000032570 00000 п. 0000032725 00000 п. 0000032847 00000 п. 0000032980 00000 п. 0000033165 00000 п. 0000033343 00000 п. 0000033500 00000 п. 0000033630 00000 п. 0000033755 00000 п. 0000033909 00000 н. 0000034049 00000 п. 0000034203 00000 п. 0000034361 00000 п. 0000034511 00000 п. 0000034649 00000 п. 0000034780 00000 п. 0000034921 00000 п. 0000035065 00000 п. 0000035216 00000 п. 0000035352 00000 п. 0000035501 00000 п. 0000035644 00000 п. 0000035800 00000 п. 0000035943 00000 п. 0000036089 00000 п. 0000036239 00000 п. 0000036397 00000 п. 0000036527 00000 н. 0000036649 00000 п. 0000036790 00000 н. 0000036925 00000 п. 0000037051 00000 п. 0000037171 00000 п. 0000037282 00000 п. 0000037404 00000 п. 0000037521 00000 п. 0000037639 00000 п. 0000037793 00000 п. 0000037900 00000 п. 0000037923 00000 п. 0000040193 00000 п. 0000040216 00000 п. 0000042212 00000 п. 0000042235 00000 п. 0000044044 00000 п. 0000044067 00000 п. 0000046194 00000 п. 0000046299 00000 н. 0000046412 00000 п. 0000046522 00000 п. 0000046545 00000 п. 0000048434 00000 п. 0000048540 00000 п. 0000048563 00000 п. 0000049968 00000 н. 0000049991 00000 н. 0000051268 00000 п. 0000051291 00000 п. 0000052546 00000 п. 0000005137 00000 н. 0000008442 00000 н. трейлер ] >> startxref 0 %% EOF 758 0 объект > эндобдж 759 0 объект , ✮}? 'W \ rZU) / U (Dy

Лучший тюнер Dvb T2 Dvb C 2021 года

После нескольких часов изучения и сравнения всех моделей на рынке мы находим лучший тюнер Dvb T2 Dvb C 2021 года.Проверьте наш рейтинг ниже.

2379 отзывов Отсканировано

Ранг №1 TBS6522 Dual Tuner PCIe Card DVB-S2X S2 S T2 T C2 C ISDB-T Многостандартная цифровая ТВ-карта Live TV / Window / Linux / HTPC / IPTV Server
  • СТАНДАРТ НЕСКОЛЬКИХ ЦИФРОВОГО ТВ: поддерживает DVB-S2X / S2 / S / T2 / T / C2 / C / ISDB-T, четыре RF IN независимы друг от друга, с этой мультистандартной картой ТВ-тюнера переключение между различными цифровые телевизионные сигналы намного проще
  • ДВОЙНОЙ ТЮНЕР: с двумя тюнерами он позволяет смотреть телеканал с одного транспондера / спутника при одновременной записи другого канала с другого транспондера / спутника
  • Слепое сканирование: функция быстрого сканирования для всех носителей, включая эффективное быстрое сканирование для спутника и кабеля
  • ПОДДЕРЖИВАЕМЫЕ МАКСИМАЛЬНЫЕ СКОРОСТИ SYNBLO: 45M для 8PSK 、 16APSK, 40M для 32APSK
  • ПОТРЕБЛЕНИЕ ЭНЕРГИИ: Автоматическое обнаружение спектральной инверсии для всех сред
SaleRank No.# 2 TBS5580 DVB-S2X / S2 / S / T2 / T / C2 / C / ISDB-T Цифровой ТВ-тюнер USB-блок со слотом CI для Live TV / Window / Linux / HTPC / IPTV Server
  • СТАНДАРТ ДЛЯ НЕСКОЛЬКИХ ЦИФРОВОГО ТВ: поддерживает стандарт DVB-S2X / S2 / S / T2 / T / C2 / C / ISDB-T.
  • USB BOX: интерфейс USB2.0, который вы можете легко подключить к настольному или портативному ПК с помощью соответствующего сигнального кабеля, подключенного
  • ТЮНЕР С CI: он имеет общий интерфейс, который позволяет вставлять CAM и смарт-карту для платного телевидения
  • BLIND SCAN : Функциональность быстрого сканирования для всех носителей, включая эффективное сканирование вслепую для спутников и кабелей
  • ПРИМЕНЕНИЕ: Прием данных; Мониторинг СМИ; Распространение цифрового контента
№ ранга# 3 TBS 6209 Octo Freeview Cable DVB-T2 / C2 / T / C / Isdb-T HD Pci Express Card 8 тюнеров
  • DVB-T2 / T / C2 / C / ISDB-T ТВ ПРИЕМ: с интерфейсом PCI-Express для одновременного приема стандартного сигнала DVB-T2 / T / C2 / C / ISDB-T
  • OCTA TUNER: Используется для одновременного просмотра восьми разных каналов на восьми разных частотах. Он поддерживает одновременно стандарты DVB-T2 и DVB-C2.
  • ЗАПИСЬ: Также работает как цифровой видеомагнитофон для записи программ цифрового наземного ТВ с полной поддержкой HDTV.
  • ПОТОКОВОЕ ПОТОК IPTV: Считается профессиональным ТВ-тюнером для пользователей промышленного уровня.Когда у вас ограниченное количество слотов PCIe на вашем сервере, он позволяет вам принимать больше каналов, чем обычный двойной или четырехъядерный ТВ-тюнер, поэтому он настоятельно рекомендуется для системы потоковой передачи и вещания IPTV.
  • ДРАЙВЕР: драйвер Windows BDA и драйвер Linux готовы
SaleRank №4 TBS 5520Se (второе издание) Многостандартный ТВ-тюнер USB-бокс Dvb-S2X / S2 / S / T2 / T / C2 / C / Isdb-T (спутниковое, эфирное, кабельное)
  • СТАНДАРТ ДЛЯ НЕСКОЛЬКИХ ЦИФРОВОГО ТВ: поддерживает стандарт DVB-S2X / S2 / S / T2 / T / C2 / C / ISDB-T.
  • USB BOX: интерфейс USB2.0, который можно легко подключить к настольному или портативному ПК с помощью соответствующего сигнального кабеля.
  • ПРОГРАММЫ ЧАСОВ И ЗАПИСИ: просмотр и запись бесплатных спутниковых теле- и радиопрограмм на ПК.
  • ПОДДЕРЖКА: EPG (электронная программа передач), совместимость с Unicable / одним кабелем, быстрое автоматическое слепое сканирование
  • ПРИМЕНЕНИЕ: Прием данных; Мониторинг СМИ; Распространение цифрового контента
№ ранга# 5 TBS 6281SE DVB-T2 / T / C TV Dual Terrestrial HD низкопрофильная карта ТВ-тюнера PCIe
  • ПРИЕМ DVB-T2 / T / C SD / HD TV: с интерфейсом PCI-Express для одновременного приема стандартного сигнала DVB-T2 / T / C
  • DUAL TUNER: Используется для просмотра четырех разных каналов на двух разных частотах одновременно; Поддержка PLP (Physical Layer Pipe)
  • ЗАПИСЬ: Также работает как цифровой видеорегистратор для записи программ цифрового наземного телевидения с полной поддержкой HDTV
  • ВИДЕО В РЕАЛЬНОМ ВРЕМЕНИ И ЗАПЛАНИРОВАННОМУ ВИДЕО транслировать и продолжать с того места, где вы остановились
  • ПРИЛОЖЕНИЕ: получение данных, мониторинг СМИ, распространение цифрового контента
SaleRank No.# 7 Цифровой ТВ-тюнер TBS6590 DVB-S2X S2 S T2 T C2 C со слотом CI для прямой трансляции ТВ
  • СТАНДАРТ ДЛЯ НЕСКОЛЬКИХ ЦИФРОВОГО ТВ: поддерживает стандарт DVB-S2X / S2 / S / T2 / T / C2 / C / ISDB-T.
  • ДВОЙНОЙ ТЮНЕР: С двойным тюнером для одновременного просмотра или записи двух разных каналов на двух разных частотах.
  • DUAL CI SLOT: оснащен двумя общими интерфейсами, которые позволяют вставлять CAM и смарт-карту для платного телевидения.
  • Слепое сканирование: функция быстрого сканирования всех носителей, включая эффективное слепое сканирование для спутников и кабелей.
  • ПРИЛОЖЕНИЯ: прием данных; Мониторинг СМИ; Распространение цифрового контента
SaleRank No.# 8 TBS6504 DVB-S2X S2 S T2 T C2 C Четырехъядерный тюнер для цифрового ТВ для ТВ в прямом эфире
  • СТАНДАРТ НЕСКОЛЬКИХ ЦИФРОВОГО ТВ: поддерживает DVB-S2X / S2 / S / T2 / T / C2 / C / ISDB-T, четыре RF IN независимы друг от друга, с этой мультистандартной картой ТВ-тюнера переключение между различными цифровые телевизионные сигналы намного проще
  • QUAD TUNER: с четырьмя тюнерами он позволяет смотреть телеканал с одного транспондера / спутника, одновременно записывая другой канал с другого транспондера / спутника.
  • ПРОФЕССИОНАЛЬНЫЙ ТЮНЕР: Поддержка VCM, CCM, QPSK, 8PSK, 16APSK, 32APSK
  • ШИРОКИЕ ПРИЛОЖЕНИЯ: получение данных, мониторинг мультимедиа, распространение цифрового контента
SaleRank № 9 TBS6508 DVB-S2X / S2 / S / T2 / T / C2 / C Мультистандартная карта PCIe Octa Tuner
  • НЕСКОЛЬКО СТАНДАРТНЫХ ЦИФРОВОГО ТВ: поддерживает DVB-S2X / S2 / S / T2 / T / C2 / C / ISDB-T, четыре RF IN независимы друг от друга, с этой мультистандартной картой ТВ-тюнера это намного проще для переключения между различными сигналами цифрового ТВ.
  • OCTA TUNER: с тюнерами Octa он позволяет вам смотреть телеканал с одного транспондера / спутника, одновременно записывая другие каналы с другого транспондера / спутника.
  • ПРОФЕССИОНАЛЬНЫЙ ТЮНЕР: он не только поддерживает обычный DVB-S2X / DVB- S2 / S QPSK, 8PSK, но также поддерживает режим потока CCM, VCM, 16APSK, 32APSK, который не поддерживает большинство спутниковых приемных устройств. Эти специальные потоки могут быть захвачены с помощью специальных инструментов TBS.
  • ШИРОКОПриложения: получение данных, мониторинг медиа, распространение цифрового контента
SaleRank No.# 10 Карта цифрового ТВ-тюнера TBS 6205 DVB-T2 / T / C Freeview Quad PCIe для ПК
  • ПРИЕМ DVB-T2 / T / C SD / HD TV: с интерфейсом PCI-Express для одновременного приема стандартного сигнала DVB-T2 / T / C
  • QUAD TUNER: Используется для просмотра четырех разных каналов на четырех разных частотах одновременно
  • ЗАПИСЬ: Также работает в качестве цифрового видеомагнитофона для записи программ цифрового наземного ТВ с полной поддержкой HDTV
  • ВИДЕО В РЕАЛЬНОМ ВРЕМЕНИ И ПО ПЛАНИРОВАНИЮ: Благодаря функции сдвига во времени он позволяет приостановить прямую трансляцию и продолжить с того места, где вы левый.
  • ПОДДЕРЖКА: драйвер Windows BDA, драйвер Linux, низкопрофильный дизайн, PLP (Physical Layer Pipe)

Последнее обновление 2021-03-01 / Партнерские ссылки / Названия продуктов, изображения, описания из Amazon Product Advertising API

Как купить лучший тюнер DVB T2 DVB C?

Вы нервничаете, думая о покупке отличного тюнера Dvb T2 Dvb C? Сомнения продолжают закрадываться в вашу голову? Мы понимаем это, потому что мы уже прошли весь процесс исследования тюнера Dvb T2 Dvb C, поэтому мы собрали полный список лучших тюнеров Dvb T2 Dvb C, доступных на текущем рынке.Мы также составили список вопросов, которые, вероятно, возникают у вас самих.

Мы сделали все, что в наших силах, с нашими мыслями и рекомендациями, но по-прежнему крайне важно, чтобы вы самостоятельно провели тщательное исследование в отношении тюнера Dvb T2 Dvb C, который вы собираетесь купить. Ваши вопросы могут включать следующее:

  • Стоит ли покупать Dvb T2 Dvb C Tuner ?
  • Какие преимущества дает покупка тюнера Dvb T2 Dvb C ?
  • Какие факторы заслуживают внимания при покупке эффективного тюнера Dvb T2 Dvb C?
  • Почему так важно инвестировать в любой тюнер Dvb T2 Dvb C , не говоря уже о самом лучшем?
  • Какие DVB T2 DVB C тюнер хороши на текущем рынке?
  • Где можно найти подобную информацию о Dvb T2 Dvb C Tuner?

Мы убеждены, что у вас, вероятно, будет гораздо больше вопросов, чем просто эти, относительно Dvb T2 Dvb C Tuner, и единственный реальный способ удовлетворить ваши потребности в знаниях - это получить информацию из как можно большего количества авторитетных интернет-источников.

Потенциальные источники могут включать руководств по покупке Dvb T2 Dvb C Tuner , рейтинговые веб-сайты, отзывы из уст в уста, онлайн-форумы и обзоры продуктов. Тщательное и внимательное исследование имеет решающее значение для того, чтобы убедиться, что вы получите лучший тюнер Dvb T2 Dvb C. Убедитесь, что вы используете только заслуживающие доверия и заслуживающие доверия веб-сайты и источники.

Мы предоставляем руководство по покупке тюнера Dvb T2 Dvb C, и информация полностью объективна и достоверна. Для корректуры собранной информации мы используем как искусственный интеллект, так и большие данные.Как мы создали это руководство по покупке? Мы сделали это, используя специально созданный набор алгоритмов, который позволяет нам составить список 10 лучших доступных тюнеров Dvb T2 Dvb C, доступных в настоящее время на рынке.

Эта технология, которую мы используем для составления нашего списка, зависит от множества факторов, включая, помимо прочего, следующие:

  1. Ценность бренда : Каждая марка тюнера Dvb T2 Dvb C имеет свою собственную ценность. Большинство брендов предлагают своего рода уникальное торговое предложение, которое должно предложить нечто иное, чем их конкуренты.
  2. Характеристики: Какие навороты важны для тюнера Dvb T2 Dvb C?
  3. Технические характеристики : Можно измерить их мощность.
  4. Стоимость продукта : Это просто то, сколько денег вы получите от тюнера Dvb T2 Dvb C.
  5. Оценки покупателей : Оценка количества тюнеров Dvb T2 Dvb C объективно.
  6. Отзывы клиентов : Эти абзацы, тесно связанные с рейтингами, дают вам из первых рук подробную информацию от реальных пользователей об их тюнере Dvb T2 Dvb C.
  7. Качество продукции : Вы не всегда получаете то, за что платите, с тюнером Dvb T2 Dvb C, иногда меньше, а иногда больше.
  8. Надежность продукта : Насколько прочен и долговечен тюнер Dvb T2 Dvb C, должно указывать на то, как долго он прослужит вам.

Мы всегда помним, что поддержание актуальности информации Dvb T2 Dvb C Tuner является нашим главным приоритетом, поэтому мы постоянно обновляем наши веб-сайты. Узнайте больше о нас из онлайн-источников.

Если вы считаете, что все, что мы представляем здесь относительно Dvb T2 Dvb C Tuner, неуместно, неверно, вводит в заблуждение или ошибочно, то сообщите нам об этом как можно скорее! Мы все время здесь для вас. Свяжитесь с нами здесь. Или вы можете прочитать о нас больше, чтобы увидеть наше видение.

4. Оборудование, поддерживаемое драйверами linuxtv.org DVB - Документация ядра Linux

Обычно производители оборудования DVB часто меняют используемые интерфейсы (т.е. блоки тюнера / демодулятора), обычно без изменение названия продукта, номера версии или спецификаций.Некоторые карты также доступны в версиях с различными интерфейсами для DVB-S / DVB-C / DVB-T. Таким образом, драйверы внешнего интерфейса перечислены отдельно.

Примечание

  1. Нет гарантии, что все драйверы внешнего интерфейса работают из коробки с каждой картой, из-за разной проводки.
  2. Чипы демодулятора могут использоваться с различными Чипы тюнера / ФАПЧ, и не все комбинации поддерживаются. Часто демодулятор и тюнер / микросхема ФАПЧ находятся внутри металлической коробки для экранирование, а вся металлическая коробка имеет свой номер детали.
  • Драйверы внешнего интерфейса:

    • dvb_dummy_fe: для тестирования…
    DVB-S:
    • ves1x93: Alps BSRV2 (демодулятор ves1893) и dbox2 (ves1993)
    • cx24110: Conexant HM1221 / HM1811 (демодирование cx24110 или cx24106, cx24108 PLL)
    • grundig_29504-491: Grundig 29504-491 (демодулятор Philips TDA8083), tsa5522 PLL
    • mt312: демодулятор Zarlink mt312 или Mitel vp310, sl1935 или tsa5059 PLLi, Technisat Sky2Pc с BIOS Rev.2,3
    • stv0299: Альпы BSRU6 (tsa5059 PLL), LG TDQB-S00x (tsa5059 PLL),
      LG TDQF-S001F (sl1935 PLL), Philips SU1278 (tua6100 PLL), Philips SU1278SH (tsa5059 PLL), Samsung TBMU24112IMB, Technisat Sky2Pc с BIOS Rev. 2.6
    DVB-C:
    • ves1820: различные (демодулятор ves1820, sp5659c или spXXXX PLL)
    • at76c651: Atmel AT76c651 (B) с DAT7021 PLL
    DVB-T:
    • alps_tdlb7: Alps TDLB7 (демодулятор sp8870, sp5659 PLL)
    • alps_tdmb7: Alps TDMB7 (демодулятор cx22700)
    • grundig_29504-401: Grundig 29504-401 (демодулятор LSI L64781), tsa5060 PLL
    • tda1004x: Philips tda10045h (td1344 или tdm1316l PLL)
    • nxt6000: Alps TDME7 (MITEL SP5659 PLL), Alps TDED4 (TI ALP510 PLL), Comtech DVBT-6k07 (SP5730 PLL), (демодулятор NxtWave Communications NXT6000)
    • sp887x: Microtune 7202D
    • dib3000mb: Демодулятор DiBcom 3000-MB
    DVB-S / C / T:
    • dst: TwinHan DST Frontend
    ATSC:
    • nxt200x: Nxtwave NXT2002 и NXT2004
    • or51211: or51211 (карта pcHDTV HD2000)
    • или 51132: или 51132 (карта pcHDTV HD3000)
    • bcm3510: Broadcom BCM3510
    • lgdt330x: LG Electronics DT3302 и DT3303
  • Карты на базе микросхемы мультимедийного моста PCI Saa7146 Phillips:

    • Карты на базе TI AV7110 (i.е. с аппаратным декодером MPEG): - Карта Siemens / Technotrend / Hauppauge PCI DVB версии 1.1, 1.3, 1.5, 1.6, 2.1 (также известная как Hauppauge Nexus)
    • «бюджетные» карты (т.е. без аппаратного декодера MPEG): - Карты Technotrend Budget / Hauppauge WinTV-Nova PCI - SATELCO Multimedia PCI - KNC1 DVB-S, Typhoon DVB-S, Terratec Cinergy 1200 DVB-S (без поддержки CI) - Бюджетный Тайфун DVB-S - Бюджетная карта Fujitsu-Siemens Activy DVB-S
  • Карты на основе B2C2 Inc. FlexCopII / IIb / III:

    • Technisat SkyStar2 PCI DVB-карта, версия 2.3, 2.6B, 2.6C
  • Карты на базе PCI-моста Conexant Bt8xx:

    • Pinnacle PCTV Sat DVB
    • Электроника Nebula DigiTV
    • TwinHan DST
    • Avermedia DVB-T
    • ChainTech digitop DST-1000 DVB-S
    • pcHDTV HD-2000 телевизор
    • DViCO FusionHDTV DVB-T Lite
    • DViCO FusionHDTV5 Lite
  • Устройства USB Technotrend / Hauppauge DVB:

    • Нова USB
    • ДЕК 2000-Т, 3000-С, 2540-Т
  • DiBcom DVB-T USB-устройства:

    • Twinhan VisionPlus VisionDTV USB-Ter DVB-T Устройство
    • USB-устройство HAMA DVB-T
    • CTS Portable (Китайская телевизионная система)
    • KWorld V-Stream XPERT DTV DVB-T USB
    • JetWay DTV DVB-T USB
    • ADSTech Instant TV DVB-T USB
    • Ultima Electronic / Artec T1 USB TVBOX (AN2135 и AN2235)
    • Compro Videomate DVB-U2000 - DVB-T USB
    • Грандтек USB DVB-T
    • Avermedia AverTV DVBT USB
    • Эталонное устройство DiBcom USB DVB-T (не для общего пользования)
    • Yakumo DVB-T мобильный USB2.0
    • Эталонное устройство DiBcom USB2.0 DVB-T (не для общего пользования)
  • Экспериментальная поддержка аналогового модуля карты Siemens DVB-C PCI

  • Карты на базе PCI-моста Conexant cx2388x:

    • ADS Tech Instant TV DVB-T PCI
    • ATI HDTV чудо
    • digitalnow DNTV Live! DVB-T
    • DViCO FusionHDTV DVB-T1
    • DViCO FusionHDTV DVB-T плюс
    • DViCO FusionHDTV3 Gold-Q
    • DViCO FusionHDTV3 Gold-T
    • DViCO FusionHDTV5 Золотой
    • Hauppauge Nova-T DVB-T
    • KWorld / VStream XPert DVB-T
    • ПК HDTV HD3000 HDTV
    • TerraTec Cinergy 1400 DVB-T
    • WinFast DTV1000-T
  • Карты на базе PCI-моста Phillips saa7134:

    • Медион 7134
    • Pinnacle PCTV 300i DVB-T + PAL
    • LifeView FlyDVB-T DUO
    • Typhoon DVB-T Duo Цифровой / аналоговый Cardbus
    • Philips TOUGH DVB-T эталонный дизайн
    • Эталонный дизайн Philips EUROPA V3
    • Compro Videomate DVB-T300
    • Compro Videomate DVB-T200
    • AVerMedia AVerTVHD MCE A180
    • KWorld PC150-U Гибридный ATSC

DTA-2138B - приемник DekTec DVB-C2 / DVB-T2 / ISDB-T для PCI Express

Технические характеристики

ВЧ-вход, 75 Ом, розетка
Входные возвратные потери> 8 дБ
Диапазон настройки 42.. 880 МГц
Входная чувствительность -90 .. -20 дБм
Полоса пропускания 1,7 / 5/6/7/8/10 МГц
MER> 32 дБ


Этикетка PCI-Express PCIe x1

Стандарты:

  • DVB-C EN 300 429
  • DVB-C2 EN 302769
  • DVB-T EN 300 744
  • DVB-T2 EN 302 755, DTG6.2 / 7, NorDig-U v2.2
  • ISDB-T ARIB STD-B31

Информация для заказа

Все заказы в США будут отправлены со склада в США.

Все остальные заказы будут отправлены из Канады.

DTA-2138B - приемник DVB-C2 / DVB-T2 / ISDB-T для шины PCI Express

DTA-2138B-SL - приемник DVB-C2 / DVB-T2 / ISDB-T для шины PCI Express с StreamXpert Lite

DTA-2138B-SX - приемник DVB-C2 / DVB-T2 / ISDB-T для шины PCI Express с StreamXpert

DTA-2138B-VR-SL - приемник DVB-C2 / DVB-T2 / ISDB-T для шины PCI Express с записывающим устройством VF-REC и StreamXpert Lite

DTA-2138B-MX - приемник DVB-C2 / DVB-T2 / ISDB-T для шины PCI Express с MuxXpert


Описание программного обеспечения

1.StreamXpert - Программное обеспечение для анализатора транспортного потока
• Анализ, мониторинг и запись транспортных потоков MPEG-2 в реальном времени
• Запись на основе продолжительности, размера или вручную
• Предоставляет подробную статистику по идентификаторам PID, службам и таблицам, найденным в транспортном потоке
• Отображает PID, сервисы, таблицы, дескрипторы, информацию о потоках и PID-сетку (компактный обзор всех PID)
• Определяемые пользователем шаблоны TR 101 290
• Анализ PCR
• Измерение битрейта, точности и интервала PCR
• Встроенный SD / HD видео и аудио декодер с поддержкой MPEG-2, AVC / H.264, HEVC / H.265, AVS, 4: 2: 2 и 10-битные видеопотоки и аудио MP1 / MP2 / (HE-) AAC / Dolby AC3 / Dolby AC4
• Глубокое декодирование PSI, DVB-SI, DVB- Таблицы и дескрипторы RCS и ATSC-PSIP
• Декодирование скрытых субтитров
• Декодирование SI с использованием пользовательских шаблонов, анализ Dolby AC4, поддержка нескольких мониторов
• Поддержка анализа потоков TS-over-IP через DTA-2160 / DTA-2162 или порт локальной сети
• Самый экономичный и удобный в мире анализатор транспортных потоков

2.StreamXpert Lite - Облегченная версия StreamXpert для просмотра и записи содержимого транспортного потока, а также для декодирования аудио и видео.

StreamXpert StreamXpert Lite

Графический интерфейс на основе ленты ✓ ✓
Дисплей
Список со свойствами всех PID ✓ -
Список со свойствами всех сервисов ✓ частичный
Список со свойствами всех таблиц ✓ -
Декодирование видео
HEVC ✓ ✓
AVC ✓ ✓
AVS ✓ ✓
MPEG-2 ✓ ✓
4: 2: 2 ✓ -
10 бит ✓ -
Полноэкранный режим ✓ ✓
Поддержка нескольких мониторов ✓ ✓
Аудио декодирование
HE-AAC ✓ ✓
AAC ✓ ✓
E-AC-3 ✓ ✓
AC-3 ✓ ✓
MPEG-1 Layer II ✓ ✓
Поддерживаемые интерфейсы
Входные адаптеры DekTec ✓ ✓
Сетевые порты ПК ✓ ✓
Advanced
Пользовательские шаблоны таблиц и дескрипторов ✓ - Сетка
PID, графический обзор всех PID ✓ -
Анализ Dolby AC-4 ✓ -
Запись
Ручной режим ✓ ✓
На основе размера ✓ ✓
На основе продолжительности ✓ ✓
Измерение и соответствие
TR 101290 приоритет 1, 2 и 3 ✓ -
битрейт ✓ частичные
графики ПЦР ✓ -
Точность ПЦР ✓ -
Интервал ПЦР ✓ -
Сдвиг частоты ПЦР ✓ -


3.
MuxXpert - мультиплексор транспортного потока в реальном времени

  • Мультиплексирование и повторное мультиплексирование в реальном времени транспортных потоков и содержимого из файлов в реальном времени
  • Автоматическое извлечение, генерация и вставка PSI и DVB-SI
  • Гибкая конфигурация позволяет адаптировать PID, сервисы, таблицы, дескрипторы и т. Д.
  • Пользовательский интерфейс предоставляет информацию об услугах, компонентах и ​​битрейтах во входных и выходных транспортных потоках

4.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
