Подключить розетку и выключатель: Как подключить розетку и выключатель в одном корпусе — Мир Антенн

Содержание

схемы и рекомендации по монтажу

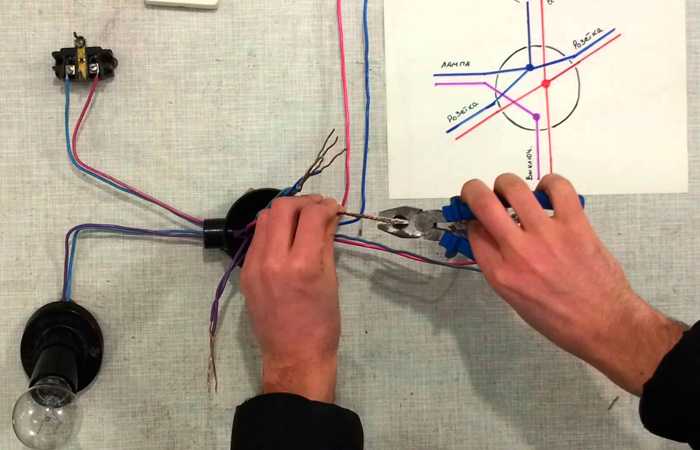

Как подключить розетку и выключатель от одного провода

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

~~розетка с выключателем~~

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Общие правила безопасности

Перед началом работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

~~силовой кабель 2,5 мм~~

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

~~розетки~~

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

~~выключатель~~

Выбор сечения провода

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Подключение к контактам

Монтаж производят в следующей последовательности:

В гофру заводят провод, затем помещают ее в штробу и фиксируют прихватками из алебастра.
Обрезают кабель так, чтобы выступающие концы имели длину 15–20 см.
Берут подрозетник и выдавливают заглушки, закрывающие отверстия.
Заводят в них провода.
Готовят алебастровый раствор и накладывают небольшую порцию в выемку для установки блока.
Помещают в отверстие подрозетник.
Добавляют раствор в оставшиеся незаполненными пустоты.

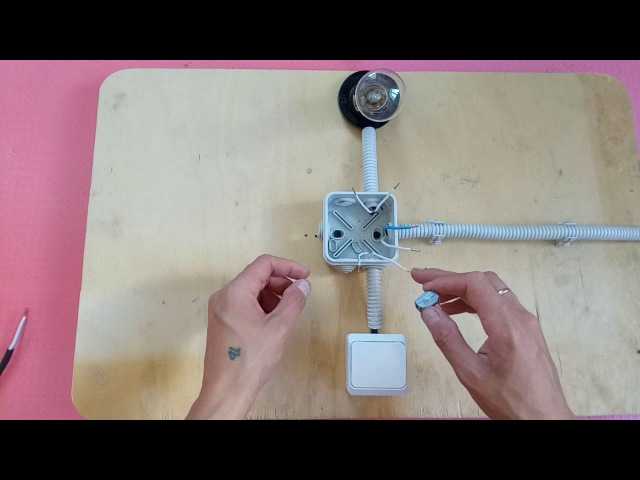

Вскрывают распределительную коробку, индикаторной отверткой находят фазный проводник.
С помощью мультиметра определяют жилы нейтрали и заземления.
Обесточивают квартиру.
Убедившись с помощью индикаторной отвертки, что напряжение в распределительной коробке отсутствует, подключают к ней зачищенные провода.

С помощью мультиметра отличают заземление.

~~мультиметр цифровой~~

Изоляцию снимают ножом или стриппером.

С помощью мультиметра нейтраль от заземления отличают следующим способом:

Переключатель прибора устанавливают в сектор «Измерение переменного напряжения» (символ V~ или ACV) на позицию 600 или 750 В (зависит от модели).
Один щуп прикладывают к фазе, а другим поочередно касаются двух других проводников.
Жилу, при контакте с которой прибор покажет большее значение, помечают как нейтраль, другую – как «земля».

ПУЭ запрещают соединять проводники скруткой. У нее большое сопротивление, что при нынешних нагрузках на сеть привело бы к сильному нагреву с последующим возгоранием.

Допускаются такие способы:

Сварка.
С применением болтового зажима.
Опрессовка специальной гильзой.
С использованием самоизолирующих зажимов.
С помощью клемм типа WAGO.

При наличии клеммной колодки соединители не нужны.

~~клеммная колодка~~

Если в распределительной коробке имеется встроенная клеммная колодка, дополнительные соединители не понадобятся.

При устройстве расключений соблюдайте цветовую маркировку. Жилу в красной, белой или черной изоляции соедините с фазной, в синей – с «нулем», в желто-зеленой – с проводом заземления.

Нельзя допускать непосредственного контакта алюминиевых и медных проводников – они гальванически не совместимы. При протекании тока материалы быстро корродируют из-за реакции химического электролиза. Если в распредкоробку заведен алюминиевый кабель, как это бывает в старых домах, медный провод подключают к нему с помощью следующих изделий:

Болтового зажима с прокладкой между проводниками нержавеющей шайбы (оцинкованные метизы не допускаются).
Специальной опрессовочной гильзы марки ГАМ.
Клеммы с противоокислительной пастой.

Гильзы ГАМ выпускают с сечением от 16 кв. мм. В квартире, где в основном используют провода не более 2,5 кв. мм, их применить не получится. Используют простые гильзы, а на медный проводник наплавляют олово, чтобы он не контактировал с алюминием.

~~гильзы ГАМ~~

Закончив с раздаточной коробкой, соединяют кабель с блоком розетка + выключатель.

Подключение фазы

Жилу в красной изоляции соединяют с контактом, на котором есть перемычка. Он раздает фазу и на выключатель, и на розетку. Клемму помечают литерой L (от английского line – линия).

Жилу в красной изоляции соединяют с перемычкой.

Заземление

Если устройство оснащено контактом или скобой заземления (помечают буквами Pe, G или особым значком), сюда подключают желто-зеленую жилу.

Отсутствие такой же клеммы на стороне выключателя не должно смущать – заземляют только розетки.

В многоквартирных домах советской постройки такой контакт не нужен, т.к. его не к чему подключать. Здесь реализована система заземления TN-C, в которой есть только нейтральный проводник и фаза. Чтобы обезопасить жильцов, установите на вводе в квартиру устройство защитного отключения.

В некоторых домах система TN-C усовершенствована до TN-C-S. Здесь шина для подсоединения Pe-проводника имеется.

Владельцы частных домов сооружают контур заземления самостоятельно.

Подключение ноля

Контакт с пометкой N (от neutral – нейтраль) тоже имеется только у розетки, к выключателю «ноль» не подводят. На клемму заводят жилу в синей изоляции.

Жилу в синей изоляции заводят на клемму.

«Ноль» от светильника соединяют с распредкоробкой напрямую, минуя блок с выключателем. Для этого используют 1-жильный медный провод.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

~~защитный автомат~~

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

~~распределительная коробка~~

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

~~Блок выключатель с розеткой встраиваемый 1 клавиша~~

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

~~подрозетник~~

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

~~розетки с двухклавишным выключателем~~

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

основной;
дополнительные источники света;
декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

~~розетки с трехклавишным выключателем~~

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

в месте, где планируется многоярусное освещение;
в комнатах с большой площадью и сложной формой;
в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

клавиши не западают;
не издают посторонних звуков при нажатии;
внутренняя часть выключателя содержит схему его подключения;
гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

пассатижи для зажима и захвата деталей;
стриппер для удаления изоляции с края провода;
плоская и крестовая отвертки.

~~стриппер~~

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

Перед началом работ надо убедиться, что сеть полностью обесточена.
Нулевые и фазные кабели необходимо распределить.
Проверить фазу специальной отверткой с индикатором.
Подсоединить кабель к распределительному боксу.
Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель.

~~индикаторная отвертка~~

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
То же самое проделываем с защитным проводом.
Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку ,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Источники

https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-vyklyuchatelya-i-rozetki-ot-odnogo-provoda
https://electric-220.ru/shema-podkljuchenija-vykljuchatelja-i-rozetki
https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/ustanovka-rozetok-i-vyklyuchatelej-97
https://elektrika.expert/vykljuchateli/podkljuchenie-rozetki-i-vykljuchatelja.html
https://ProFazu.ru/provodka/ustanovochnye/kak-podklyuchit-vyklyuchatel-ot-rozetki.html
https://tokzamer.ru/bez-rubriki/shemy-podkljucheniya-rozetok-i-vykljuchatelej-svoimi-rukami
https://sovet-ingenera.com/elektrika/rozetk-vykl/rozetka-s-vyklyuchatelem-v-odnom-korpuse.html
https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/blok-rozetka-s-vyklyuchatelem-v-odnom-korpuse.html

Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

схемы и как правильно подключить

Содержание

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

Разбор на составляющие розеток.
Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
Первая розетка, она же распределительная, подключается к электросети.
Установка электророзетки в монтажную коробку.
Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.

Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено. Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно. При выключении такой лампы напряжение на ней остается

Если мастер прикоснется к патрону, то он может получить удар током

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Типовой пример объединения розетки и выключателя в одном блоке

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.
К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.

Зачищенные концы провода заводятся внутрь коробок.
Коробки закрепляются в стенной панели.
Сняв крышку с розеточного блока подключают к ее клеммам провода.
Блок устанавливается внутрь коробки и закрепляется в ней.
Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Типовой пример объединения розетки и выключателя в одном блоке

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Последовательность установки

Примерная последовательность операций при подключении комбинированного блока следующая:

Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
Зачищенные концы провода заводятся внутрь коробок.
Коробки закрепляются в стенной панели.
Сняв крышку с розеточного блока подключают к ее клеммам провода.
Блок устанавливается внутрь коробки и закрепляется в ней.
Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Последовательность операций следующая:

От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д. К плюсам тройников можно отнести следующие характеристики:

экономный расход электроэнергии;
небольшие габариты;
привлекательный дизайн;
возможность с одного места управлять осветительными приборами в разных помещениях;
возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

изменения интенсивности света одного из осветительных приборов;
управления из одного места сразу несколькими источниками света;
управления отдельными зонами освещения в рамках одной комнаты.

Альтернатива

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Это интересно: Подключение люминесцентных ламп — схема и принцип работы

Настольный удлинитель с портом USB Съемный зажим Розетка с выключателем Удлинитель 6,5 футов Подключение 4 вилки для чтения в домашнем офисе: электроника

4,7 из 5 звезд 1,209 оценок

Amazon’s Choice выделяет товары с высокими оценками и выгодными ценами, доступные для немедленной отправки.

Выбор Amazon в Power Strips от VILONG

В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.

Размер: 6,5 футов

Цвет: Черный

Информация о продукте

Торговая марка	VILONG
Color	Black
Total Power Outlets	4
Voltage	125 Volts
Item Dimensions LxWxH	7. 28 x 1.77 x 1.58 inches
Material	Metal

Подходит для вашего .

Убедитесь, что это подходит, введя номер модели.
【Разветвитель розеток VILONG】Размыкатель цепи замыкания на землю Зарядная станция-концентратор с 4 розетками переменного тока, 2 портами USB и 1 выключателем, универсальный, используется в домашней тумбочке, гостинице, офисе, доме, комнате в общежитии, театре, спальне и т. д.
【Зарядка через USB】Максимальный выходной порт USB составляет до 2,1 А, что позволяет одновременно использовать 2 порта. идеальная зарядка нескольких розеток для большинства электрических устройств одновременно. Нет необходимости в 2 или более удлинителях.
【Сетевая розетка с зажимным креплением】Эта электрическая розетка с простой системой крепления подходит для универсальной установки без разреза на рабочей поверхности, просто завинтите винты внизу, это удобно для крепления устройства к столу. , столы, полки и верстаки. Идеально подходит для гаража, компьютерной лаборатории, офиса и т. д.
【Подключенный кабель-удлинитель длиной 6,5 футов】уникальный настольный зажим прикрепляет аксессуары к розеткам прямо сбоку вашего стола, прилавка или верстака, обеспечивая легкий доступ к сети переменного тока. Шнур питания переменного тока настольного концентратора питания длиной 6,5 футов проходит через заднюю часть зажима, чтобы избежать путаницы с кабелем.
【Сертификация ETL 】Сертификация ETL и соответствие национальным стандартам безопасности. Так что можно смело покупать.

Примечание. Изделия с электрическими вилками предназначены для использования в США. Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

схемы и способы подключения

Сочетание точки питания и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого или офисного помещения. Согласитесь, гораздо удобнее, если электроприборы будут сгруппированы, а не хаотично «разбросаны» по комнате.

Помимо весомых эргономических достоинств, такое техническое решение имеет массу дизайнерских достоинств. Однако заставляет задуматься и о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого агрегата.

Мы представляем исчерпывающую информацию о способах установки и способах подключения блочных электрических устройств. Тонкости и нюансы освещены в фотоподборках и видеороликах, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет вам отлично справиться с поставленной задачей.

Содержание статьи:

Подключение розеток с 1-3-клавишным выключателем
- #1: Способы подключения блока выключателя-розетки
- #2: Подключение и переключение розетки через выключатель
- # 3: Установка подключаемых розеток с выключателем
- #4: Подключение розетки с двухклавишным выключателем
- #5: Монтаж блока с розеткой и трехклавишным выключателем
Выводы и полезное видео по тема

Подключение розеток 1-3-клавишным выключателем

С тех пор, когда провода от выключателя были подключены к электрической цепи непонятно как, а в некоторых случаях даже наобум, прошло очень мало времени. Замечено, что в старых домах и постройках достаточное количество устройств было подключено с нарушением многих требований безопасности.

Да, такой подход никак не сказался на работоспособности компонентов. Все функционирует нормально, под вопросом остается только безопасность эксплуатации таких устройств.

Включение розетки с помощью выключателя — популярный способ безопасного управления бытовыми приборами или инструментами, не имеющими собственной кнопки включения

Из года в год приоритетными факторами остаются экономия средств и места. Именно поэтому уменьшить количество проводов и используемого пространства на стене, производители электроприборов объединили несколько устройств в единую конструкцию.

Сочетание одно- и двухклавишного выключателя с розеткой повышает максимальную эффективность и удобство использования такого электрооборудования.

Объединение электроприборов между собой, с помощью цельного корпуса, позволяет сэкономить место и уменьшить количество задействованных проводов

Следует помнить, что подключать блочное электроустановочное устройство необходимо с учетом максимальная загрузка.

#1: Способы подключения блока выключателя-розетки

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна относительно недавно. Раньше невозможно было найти электрооборудование разных вариантов в одном корпусе дома.

Розетка с выключателем, соединенным в одном корпусе, более привлекательна внешне, не имеет зазоров и стыков

Способ соединения выключателя и розетки осуществлялся путем соединения проводки в коробке, но без смешения самих устройств . Этот способ используется и сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

При этом вариант непарного соединения конструкции также имеет свои преимущества. Рассмотрим их ниже:

Подобные устройства общедоступны. Покупка даже дешевого выключателя с розеткой даст возможность соединить их в одну цепь.
Работы по подключению этих электроприборов можно легко выполнить даже своими руками.
Повышенный уровень безопасности при использовании отдельно подключаемых механизмов, так как проводка к ним проложена отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства более облегчен.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого агрегата гораздо больше, чем у разделенных.

Перечислим некоторые из них:

Упрощенный перенос такого блока в другое место. Теперь нет необходимости прокладывать две отдельные проводки.
Дважды измерять высоту при установке вышеперечисленных устройств уже не нужно, так как это один блок.
Высококачественные приборы можно использовать как на открытом воздухе, так и в помещении.
Комбинированный блок легче монтировать на поверхности из бетона, камня, дерева и гипсокартона.

Основным недостатком подключенного блока является то, что его нельзя заменить, если одна часть сломана. Неважно, сетевая розетка это или непосредственно свитч. Практически всегда потребуется полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, совмещенным с розеткой во всем изделии.

Рассмотрим пошаговый процесс замены блочно-розеточной системы:

Фотогалерея

Фото

Шаг 1: Основной причиной установки розетки/автоматического выключателя является выход из строя аналогичного рабочего устройства

Работы проводятся по схеме, аналогичной стандартным процессам монтажа электроустановочных изделий . Сначала демонтируем внешние детали

После извлечения ключа снимите рамку, фиксирующую механизм переключателя в гнезде

Открутите болты металлической рамки, удерживающей механизм розетки

Для того, чтобы убедиться, что работа с проводами будет действительно безопасной, еще раз проверяем наличие напряжения на данном участке сети

Чтобы случайно не повредить старую проводку, менять которую не планируется , осторожно откручиваем крепежные винты

Освобождаем от поврежденного механизма провода, подключенные к линии освещения

Обрезаем края проводов, которые использовались в предыдущем подключении, и снова снимаем около 1 см изоляции с каждой жилы

Шаг 1. Удаление поврежденного блока

Шаг 2. Извлечение ключа выключателя

Шаг 3. Удаление рамки замка

Шаг 4. Удаление рамки розетки

Шаг 5. Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розетки

Шаг 7: Снятие автоматического выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

После завершения демонтажа старого устройства и подготовки проводки приступаем к установке и подключению нового блока от розетки с выключателем.

Галерея изображений

Фото

Шаг 9: Установка автоматического выключателя

Шаг 10: Подключение выходного механизма

Шаг 11: Установка удерживающих рамок

Шаг 12: Установка передней части устройства

6 # 200006

6 2 : Подключение и переключение розетки через выключатель

Существует определенная последовательность, определяющая, как подключить розетку с выключателем в неразъемном исполнении. Следует помнить, что в ее основе лежит стандартное обязательное соблюдение ПЭС.

Элементарный способ подключения проводов от сети – подключение их к устройствам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно подключить розетку с выключателем, подключенным к блоку:

Для внутреннего блока подготавливается специальное отверстие в стене, а для наружного блока подходящее место для установка выбрана. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с комбинированными электроагрегатами. Этот метод используется, например, при открытой проводке.
Распределительная коробка имеет шесть (6) жил входящих электрических кабелей. Одна пара на розетку, вторая от выключателя, а третья на распределительный щиток. Каждая пара представляет собой фазную и нулевую жилы. Чаще всего в домах можно увидеть дополнительный провод заземления.
В первую очередь определяем фазу, которая идет от распределительного щита, и обесточиваем помещение.
Следующим шагом является подключение фазного кабеля от сети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и изолировать. Для этого используется изолента.
Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
Свободные края проводов от комбинированного блока также скручиваются между собой и обязательно перематываются изолентой.
Данная схема подключения обеспечит подключение фазного кабеля розетки через выключатель. Эффективность этого метода замечается, когда сетевое гнездо используется очень редко, а подключенные устройства должны быть постоянно включены/выключены.

Механизм, объединенный в одном корпусе, относительно прост. Фаза подается в розетку через выключатель, если выключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, не имеющем собственной кнопки включения/выключения, а постоянно выдергивать вилку из розетки не хочется.

Существенным преимуществом монтажа розеточно-выключательного блока является сокращение работ по разметке, формирование «посадочных мест», выравнивание положения блока

Другой способ – подключить освещение в подсобном помещении через удлинитель. Затем вы можете отключить его, просто используя однокнопочный переключатель.

№3: Монтаж подключаемых розеток с выключателем

Блоки электромонтажных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба устройства будут использоваться по отдельности.

Для установки аналогичной розетки и выключателя от светильника выполняется ряд простых действий:

От основного щитка к распределительной коробке прокладываются кабели с нулем и фазой.
Коробка должна содержать пять (5) проводов — два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
Фазную жилу от щитка необходимо соединить с проводом от розетки. С помощью перемычки соедините розетку с клеммой на выключателе.
Нулевая жила от электросети должна быть подключена к проводу с нулем от светильника и розетки.
Фазные кабели, идущие от патрона к выключателю, должны быть скручены и изолированы.
Заземление также подключается с помощью соответствующего кабеля.

Аналогичная схема со встроенной розеткой и выключателем будет работать отдельно от выключателя. И основные функции однокнопочного выключателя (включение/выключение электрических ламп) также будут выполняться самостоятельно.

Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Если вы хотите знать, как подключить двойной выключатель, управляющий двумя лампочками, следует обратить внимание на то, какой рекомендуем ознакомиться с .

#4: Подключение розетки с двухклавишным выключателем

Чаще всего между входом в туалет и ванной устанавливается блок, соединяющий розетку и двухкнопочный выключатель. Как вариант, его можно установить в большом помещении для подачи напряжения на один-три источника света.

Вывод: благодаря одному блоку пользователь может управлять светом сразу в нескольких комнатах, а также подключать к розетке любой прибор, потребляющий электроэнергию.

Рассмотрим схему подключения комбинированного устройства, состоящего из 7 шагов:

Первым шагом является прокладка пяти (5) проводников от распределительной коробки к двойной электрической системе.
От распределительного щита провода с нулем и землей подключаются только к розетке.
Благодаря специальной перемычке в соединительном блоке фаза применяется к устройству двойного отключения.
Обе свободные жилы подключаются к двум соединительным узлам автоматического выключателя, через который фаза подается на осветительные приборы в ванной и уборной.
Необходимо скрутить кабели с фазой (от выключателя) со свободными жилами (от патронов с лампами) в туалете и ванной.
В сортировочной коробке кабель с «0», а также провод заземления от розетки необходимо скрутить оголенными концами скруток от освещения.
Бывают случаи, когда необходимо изменить порядок клавиш на переключателе. Для этого жилы на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухклавишного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Для однокнопочного устройства используются четыре (4) кабеля, а для — пять (5) проводников. Оба варианта включают заземление.

Не волнуйтесь, так как схема подключения комбинированного блока с розеткой и двухкнопочным выключателем имеет очень мало отличий

№5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для экономии энергии. В последние годы пользуется большим спросом у электриков, специалистов и простых людей.

Раньше трехклавишные выключатели с розеткой устанавливали только в панельных домах. Основное их назначение – управление светом на кухне, в ванной и уборной. А вот сетевую розетку предусмотрели для бытовых нужд — подключения фена, электробритвы, пылесоса и других устройств. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные планировки и конструктивные возможности позволяют использовать трехклавишное устройство отключения в качестве основного звена управления несколькими источниками света для одного помещения. Среди них:

основные;
дополнительные источники света;
декоративный.

Этот способ избавляет человека от необходимости подключения светильников при недостатке освещения. С другой стороны, он защитит человека от излишнего количества света в помещении и позволит приглушить его. Управление освещением остается под вашим полным контролем благодаря одному единственному выключателю.

Помимо удобства, такой украшает комнату. Согласитесь, единый блок с розеткой выглядит эстетичнее, чем три отдельных. Кроме того, количество времени и усилий, затрачиваемых на его установку, намного меньше.

Трехклавишный прибор обычно монтируют в помещениях такого типа:

в месте, где планируется многоярусное освещение;
в помещениях большой площади и сложной формы;
в узких и длинных переходных помещениях;

Такой выключатель также монтируется для управления освещением сразу в нескольких помещениях, таких как туалет, ванная и прихожая, из одного места. Его также можно использовать в рабочих помещениях, чтобы выделить определенный рабочий стол.

Как и в случае с двухклавишным выключателем, трехклавишный блок с розеткой имеет простую схему, имеющую только одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключатель. Нулевой провод, идущий прямо к розетке, является основным отличием.

Раньше такой дизайн мог доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над плинтусом, а сам выключатель на расстоянии 800–900 мм от пола становится почти невостребованным вариантом.

Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь удобство и соблюдение дизайна – более приоритетная цель современных планировок

Существует несколько правил выбора переключателя. Тогда он прослужит дольше и не будет доставлять дискомфорта. Вот основные из них:

ключи не тонут;
не издают посторонних звуков при нажатии;
внутренняя часть выключателя содержит схему его подключения;
гладкая и ровная поверхность.

Также следует обратить внимание на степень защиты устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — наивысший уровень защиты).

Например, при установке выключателя в ванной или в душевой необходимо приобрести устройство с IP 44. Если это улица — уровень защиты 65. При установке выключателя в комнате отдыха — значение IP 20 будет достаточно.

При вводе в эксплуатацию выключателя с розеткой трудно обойтись без определенных инструментов, таких как:

клещи для зажима и захвата деталей;
съемник для снятия изоляции с края провода;
плоская и крестовая отвертки.

Схема установки трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортный монтаж/ремонт комбинированных узлов, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

Перед началом работ необходимо чтобы убедиться, что сеть полностью отключена.
Нулевой и фазовый кабели должны быть распределены.
Проверить фазу специальной отверткой с индикатором.
Подсоедините кабель к распределительной коробке.
Проверить соединение.

Важным навыком при монтаже является умение находить провода с нулем и фазой. Обычно определяется. Нулевая жила — синяя, а фаза — черная или красная.

Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Существует несколько способов определения фазы. О его наличии подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу нужно вкрутить в патрон, а выходные провода поочередно укоротить. Когда кабель находится в нулевой фазе, свет светит ярче.

Один из доступных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Купить одно-, двух-, трехклавишные выключатели с розеткой — процесс не сложный. Но, как показывает практика, со схемой подключения может разобраться далеко не каждый. Поэтому и появилась эта статья. Теперь намного проще осуществить своими силами установку, а тем более замену выключателя на розетку.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока каждый отсоединяемый провод лучше подписывать. Это значительно сэкономит время на подключение и сразу разберется куда какой провод подключать.

Выводы и полезное видео по теме

Проведение данных манипуляций так же можно посмотреть в видео формате. В них опытные специалисты объяснят и покажут правильное подключение всех вышеперечисленных блоков.

Зажим №1. Как подключить розетку и выключатель:

Зажим №2. Надежный электрик в доме или квартире: подключаем правильно:

Зажим №3. Ремонт блока с двухклавишным выключателем и розетка:
