Как осуществить однофазное подключение трехфазного двигателя к электрической сети

Как осуществить однофазное подключение трехфазного двигателя к электрической сети

Трёхфазный двигатель — электродвигатель, конструктивно предназначенный для питания от трехфазной сети переменного тока.

Асинхронные электродвигатели широко применяются в промышленности благодаря относительной простоте конструкции, хорошим рабочим характеристикам, удобству управления.

Подобные устройства часто попадают в руки домашнего мастера и он, пользуясь знанием основ электротехники, подключает такой электродвигатель для работы от однофазной сети 220 вольт. Чаще всего его используют для наждака, обработки древесины, измельчения зерен и выполнения других простых работ.

Даже на отдельных промышленных станках и механизмах с приводами встречаются образцы различных двигателей, способных работать от одной или трех фаз.

Чаще всего у них используется конденсаторный запуск, как наиболее простой и приемлемый, хотя это не единственный способ, известный большинству грамотных электриков.

Принцип работы трехфазного двигателя

Промышленные асинхронные электрические устройства систем 0,4 кВ выпускаются с тремя обмотками статора. К ним прикладываются напряжения, сдвинутые по углу на 120 градусов и вызывающие токи аналогичной формы.

Для запуска электродвигателя токи направляют таким образом, чтобы они создали суммарное вращающееся электромагнитное поле, оптимально воздействующее на ротор.

Конструкция статора, используемая для этих целей, представлена:

1. корпусом;

2. магнитопроводом сердечника с уложенными в него тремя обмотками;

3. клеммными выводами.

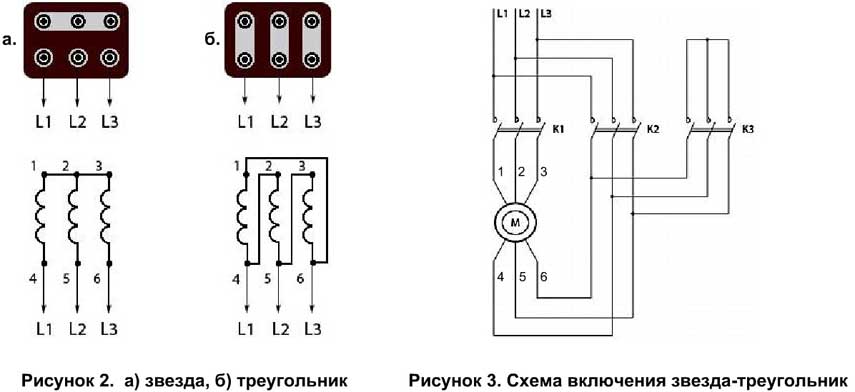

В обычном исполнении изолированные провода обмоток собраны по схеме звезды за счет установки перемычек между винтами клемм. Кроме этого способа еще существует подключение, называемое треугольником.

В обоих случаях обмоткам назначено направление: начало и конец, связанное со способом монтажа — навивки при изготовлении.

Обмотки нумеруются арабскими цифрами 1, 2, 3. Их концы обозначаются К1, К2, К3, а начала — Н1, Н2, Н3. У отдельных типов двигателей подобный способ маркировки может быть изменен, например, С1, С2, С3 и С4, С5, С6 или другими символами либо вообще не применяться.

Правильно нанесенная маркировка упрощает подключение проводов питания. При создании на обмотках симметричной схемы расположения напряжений, обеспечивается создание номинальных токов, осуществляющих оптимальную работу электродвигателя. В этом случае их форма в обмотках полностью соответствует подводимому напряжению, повторяет его без каких-либо искажений.

Естественно, следует понимать, что это чисто теоретическое заявление, ибо на практике токи преодолевают различные сопротивления, незначительно отклоняются.

Наглядному восприятию происходящих процессов помогает изображение векторных величин на комплексной плоскости. Для трехфазного двигателя токи в обмотках, создаваемые приложенным симметричным напряжением, изображаются следующим образом.

При питании электродвигателя системой напряжений с тремя равномерно разнесенными по углу и одинаковыми по величине векторами в обмотках протекают такие же симметричные токи.

Каждый из них образует электромагнитное поле, сила индукции которого наводит в обмотке ротора собственное магнитное поле. В результате сложного взаимодействия трех полей статора с полем ротора создается вращательное движение последнего, обеспечивается создание максимальной механической мощности, вращающей ротор.

Принципы подключения однофазного напряжения к трехфазному двигателю

Для полноценного подключения к трем одинаковым статорным обмоткам, разнесенных по углу на 120 градусов, два вектора напряжения отсутствуют, имеется только один из них.

Можно подать его всего в одну обмотку и заставить ротор вращаться. Но, эффективно использовать такой двигатель не получится. Он будет обладать очень малой выходной мощностью на валу.

Поэтому возникает задача подключения этой фазы таким образом, чтобы она в разных обмотках создавала симметричную систему токов. Другими словами, нужен преобразователь напряжения однофазной сети в трехфазную. Подобная задача решается разными методами.

Если отбросить сложные схемы современных инверторных установок, то можно реализовать следующие распространенные способы:

1. использование конденсаторного запуска;

2. применение дросселей, индуктивных сопротивлений;

3. создание различных направлений токов в обмотках;

4. комбинированный способ с выравниванием сопротивлений фаз для образования одинаковых амплитуд у токов.

Кратко разберем эти принципы.

Отклонение тока при прохождении через емкость

Наиболее широко практикуется конденсаторный запуск, позволяющий отклонять ток в одной из обмоток за счет подключения емкостного сопротивления, когда создается опережение тока от вектора приложенного напряжения на 90 градусов.

В качестве конденсаторов обычно используются металлобумажные конструкции серий МБГО, МБГП, КБГ и подобные. Электролиты не приспособлены для пропускания переменного тока, быстро взрываются, а схемы, предусматривающие их использование, отличаются сложностью, низкой надежностью.

В этой схеме ток отличается по углу от номинальной величины. Он отклоняется всего на 90 градусов, не доходя на 30

о (120-90=30).

Отклонение тока при прохождении через индуктивность

Ситуация аналогична предыдущей. Только здесь ток отстает от напряжения на те же 90 градусов, а тридцати недобирает. Кроме того, конструкция дросселя не такая простая, как у конденсатора. Его надо рассчитать, собрать, настроить под индивидуальные условия. Этот способ не получил широкого распространения.

При использовании конденсаторов или дросселей токи в обмотках электродвигателя не доходят до требуемого угла на тридцатиградусный сектор, показанный красным цветом на картинке, что уже создает повышенные потери энергии. Но, с ними приходится мириться.

Они мешают созданию равномерного распределения сил индукции, создают тормозящий эффект. Точно оценить его влияние сложно, но при простом подходе деления углов получается (30/120=1/4) потеря 25%. Однако, можно ли так считать?

Отклонение тока подачей напряжения обратной полярности

В схеме звезды принято фазный провод напряжения подключать на вход обмотки, а нулевой — на ее конец.

Если в две разнесенные на 120о фазы подать одно и то же напряжение, но разделить их, а во второй изменить полярность, то токи сдвинутся по углу относительно друг друга. Они станут формировать электромагнитные поля разного направления, влияющего на вырабатываемую мощность.

Только при этом способе по углу получается отклонение токов на небольшое значение — 30о.

Этим методом пользуются в отдельных случаях.

Способы комплексного применения конденсаторов, индуктивностей, изменения полярности обмоток

Первые три перечисленных метода не позволяют поодиночке создавать оптимально симметричное отклонение токов в обмотках. Всегда возникает их перекос по углу относительно стационарной схемы, предусмотренной для трехфазного полноценного питания. За счет этого происходит образование противодействующих моментов, тормозящих раскрутку, снижающих КПД.

Поэтому исследователи провели многочисленные эксперименты, основанные на разных сочетаниях этих способов с целью создания преобразователя, обеспечивающего наибольшую эффективность работы трехфазного двигателя. Эти схемы с подробным разбором электротехнических процессов приводятся в специальной учебной литературе. Их изучение повышает уровень теоретических знаний, но в своем большинстве они редко применяются на практике.

Хорошая картина распределения токов создается в схеме, когда:

1. на одну обмотку подается фаза прямого включения;

2. на вторую и третью обмотки напряжение подключают через конденсатор и дроссель, соответственно;

3. внутри схемы преобразователя осуществляется выравнивание амплитуд токов за счет подбора реактивных сопротивлений с компенсацией дисбаланса активными резисторами.

Хочется обратись внимание на третий пункт, которому многие электрики не придают значения. Просто посмотрите на следующую картинку и сделайте вывод о возможности равномерного вращения ротора при симметричном приложении к нему сил одинаковых и разных по величине.

Комплексный метод позволяет создать довольно сложную схему. Она очень редко применяется на практике. Один из вариантов ее реализации для электродвигателя мощностью в 1кВт показан ниже.

Для изготовления преобразователя необходимо создать непростой дроссель. Это требует затрат времени и материальных средств.

Также трудности возникнут при поиске резистора R1, который будет работать с токами, превышающими 3 ампера. Он должен:

  • обладать мощностью, превышающей 700 ватт;
  • хорошо охлаждаться;
  • надежно изолироваться от токоведущих частей.

Существует еще несколько технических сложностей, которые придется преодолеть для создания такого преобразователя трехфазного напряжения. Однако, он довольно универсален, позволяет подключать двигатели с мощностью до 2,5 киловатт, обеспечивает их устойчивую работу.

Итак, технический вопрос подключения трехфазного асинхронного двигателя в однофазную сеть решен посредством создания сложной схемы преобразователя. Но, он не нашел практического применения по одной простой причине, от которой невозможно избавиться — завышенное потребление электроэнергии самим преобразователем.

Мощность, затрачиваемая на создание схемы трехфазных напряжений подобной конструкцией, превышает минимум в полтора раза потребности самого электродвигателя. При этом суммарные нагрузки, создаваемые на подводящую питание электропроводку, сравнимы с работой старых сварочных аппаратов.

Электрический счетчик, к радости продавцов электроэнергии, очень быстро начинает перечислять деньги из кошелька домашнего мастера на счет энергоснабжающей организации, а это хозяевам совсем не нравится. В итоге сложное техническое решение создания хорошего преобразователя напряжения оказалось ненужным для практического применения в домашнем хозяйстве, да и на промышленных предприятиях тоже.

Допонительно

Схемы включения трехфазных асинхронных двигателей для работы от однофазных сетей:

Схемы а — е применяются в том случае, когда фазы обмотки статора жестко соединены в звезду или треугольник и у двигателя имеется только три выводных конца. Наилучшими из этих схем следует считать схемы в и е. При включении двигателя по этим схемам в случае правильного подбора емкости конденсатора он обладает вполне удовлетворительными пусковыми и рабочими свойствами.

Схемы ж и з применяются в случае, когда у двигателя имеется шесть выходных концов — начала и концы всех фаз. При таком соединении обмоток двигатель практически не отличается от обычного однофазного асинхронного двигателя с пусковым сопротивлением или емкостью.

Обмотки двух его фаз, соединенные последовательно, образуют рабочую обмотку, а обмотка третьей фазы — пусковую обмотку. Рабочая обмотка, как и в обычном однофазном двигателе с пусковым сопротивлением или емкостью, занимает 2/3 пазов статора, пусковая обмотка — 1/3 пазов.

При правильном выборе активного сопротивления или емкости этот двигатель может иметь примерно такие же пусковые и рабочие свойства, как и специально рассчитанный однофазный асинхронный двигатель с пусковой обмоткой. (Ю. М. Юферов. Электрические двигатели автоматических устройств)

4 заключительных вывода

1. Технически использовать однофазное подключение трехфазного двигателя можно. Для этого создано много разнообразных схем с различной элементной базой.

2. Практически применять этот способ для длительной работы приводов в промышленных станках и механизмах нецелесообразно из-за больших потерь энергии потребления, создаваемых посторонними процессами, ведущими к низкому КПД системы, повышению материальных затрат.

3. В домашних условиях схему можно использовать для выполнения кратковременных работ на неответственных механизмах. Длительно работать подобные устройства могут, но при этом оплата электроэнергии значительно возрастает, а мощность работающего привода не обеспечивается.

4. Для эффективной эксплуатации асинхронного двигателя лучше использовать полноценную трехфазную сеть питания. Если такой возможности нет, то лучше отказаться от этой затеи и приобрести специальный однофазный электродвигатель соответствующей мощности.

Ранее ЭлектроВести писали, что британская компания Swindon Powertrain предложила вариант преобразования любого топливного автомобиля в электрический, выпустив компактную и готовую к установке силовую установку High Power Density (HPD) мощностью 80 кВт.

По материалам: electrik.info.

Трехфазный двигатель в однофазную сеть: 7 доступных способов | Мое мнение: ремонт

Домашнему мастеру часто приходится возиться с самодельными станками и механизмами, значительно облегчающими работу. Для этих целей используют трехфазный двигатель, подключаемый в однофазную сеть своими руками.

Однако не всегда умельцы добиваются желаемого успеха, а в отдельных случаях они терпят разочарование. Чтобы избежать подобных ошибок рекомендую прочитать материал этой статьи.

Вы узнаете не только технологию работу, но и те трудности, которые сопровождают каждый их семи методов.

Как работает трехфазный двигатель

Изначально его создают для вращения от трех симметрично расположенных в пространстве магнитных потоков, создаваемых протекающими по обмоткам токами от фазных или линейных напряжений сети 380 вольт.

Их в энергетике принято представлять графически: векторными диаграммами.

Другие математические описания, включая методы комплексных чисел, применяются специалистами расчетчиками.

Обмотки трехфазного двигателя в заводском исполнении могут быть собраны по схемам:

· звезды;

· или треугольника.

Более подробно с этой информацией можно отдельно ознакомиться в статье об однофазном подключении трехфазного двигателя. Надеюсь, что вам будет понятно ее изложение.

При таком подключении двигатель работает с минимальными потерями энергии, имеет лучший КПД. Ведь на этот режим он спроектирован, рассчитан и создан.

Когда трехфазный электродвигатель включают в однофазную сеть, то потери его мощности неизбежны. Они могут превышать 50% или даже больше. Это надо всегда учитывать.

Самый простой способ запуска

Если обмотки собраны в треугольник и на два любых вывода подать напряжение 220 вольт, то можно раскрутить ротор простым шнуром. Обмотав его вокруг вала, а затем резко дернув за свободный конец.

Метод не очень эффективный, но иногда он может пригодиться. Потери мощности здесь большие. Им пользуются очень редко.

Способ №2: конденсаторный запуск схемы звезда

Обмотки собирают концами на одной клемме — нейтрали, а началами выводят на калымную колодку для подключения питающих кабелей.

Напряжение 220 подают через две группы конденсаторов:

1. рабочую, сдвигающую ток относительно вектора подводимого напряжения на 90 угловых градусов;

2. пусковую, кратковременно облегчающую раскрутку ротора при начале запуска.

Способ №3: конденсаторный запуск схемы треугольника

Технология сборки обмоток отличается от предыдущего метода: они чередуются соединением начала одной с концом последующей.

Для запуска двигателя также подбираются рабочие и пусковые конденсаторы. Они рассчитываются по эмпирическим формулам и должны выдерживать увеличенное линейное напряжение. Минимальная величина должна быть не менее 500 вольт. Иначе возможен их пробой.

Более подробно с конденсаторным запуском трехфазного двигателя по схеме звезды или треугольника можно ознакомиться в этой статье.

Эти две схемы конденсаторного запуска по системе звезды или треугольника являются самыми популярными и доступными.

Способ №4: без конденсаторный запуск трехфазного двигателя

По этой методике создается электронный ключ, который осуществляет сдвиг фазы тока в одной из подключений обмотке на угол φ.

За счет фазового сдвига происходит приложение вращающего момента к ротору, он начинает вращение.

Электронные ключи и способы подключения обмоток могут значительно отключаться. Варианты включения такой схемы показаны ниже.

Более подробно с описанием подобных устройств рекомендую ознакомиться в моей статье о работе трехфазного двигателя в однофазной сети без конденсаторного запуска.

Там рассмотрены три схемы запуска по разным технологиям. Основной недостаток их — потери энергии до 70% от начальной мощности.

Способ №5: индуктивно-емкостной преобразователь

Специальная схема подключения напряжения позволяет сдвигать токи в трех обмотках разными способами:

1. вперед на 90 градусов — за счет включения конденсаторов в одной;

2. назад на 90 градусов — индуктивным сопротивлением дросселя во второй;

3. оставить без изменения подключением активного резистора в третьей.

Схема отличается хорошим преобразованием приложенной мощности, относительно высоким КПД двигателя. Ее основной недостаток —сам преобразователь потребляет примерно столько же энергии, как и электродвигатель.

По этой причине она экономически не выгодна, да и монтаж индуктивно-емкостного преобразователя с резистором не так уж прост.

Я ее описал в статье по первой ссылке. Можете познакомиться более подробно.

Способ №6: самодельный генератор

Идея этой методики, что из какого-то мощного трехфазного двигателя собирают электрогенератор, подключив его по одной из простых схем. +

От этого генератора питают трехфазной системой другие электродвигатели.

Однако следует учесть, что самодельный генератор необходимо раскрутить и вывести на работу с номинальной мощностью другим однофазным двигателем, тратить на него энергию. Она будет расходоваться во всех последующих преобразованиях, снижать КПД.

Способ №7: частотный преобразователь

За счет проведения технологии специального частотного преобразования происходит формирование синусоиды тока внутри каждой обмотке.

Для работы схемы заложены процессы:

· выпрямления питающего напряжения;

· его стабилизации;

· инвертирования;

· управления.

Этот способ обладает повышенным КПД, хорошо подходит для включения трехфазного двигателя в однофазную сеть.

Но собрать такой преобразователь своими руками вряд ли получится: его монтируют в заводских условиях из сложных электронных компонентов.

О плюсах и минусах использования частотного преобразователя рассказывает владелец видеоролика Александр Шенрок.

Советую обязательно посмотреть, обратив внимание на комментарии. Жду вашей оценки моей статьи.

Способы пуска асинхронного трехфазного двигателя от однофазной сети ~ Электропривод

Как запускать трехфазный асинхронный двигатель от однофазной сети?

Самый простой способ запуска трехфазного двигателя в качестве однофазного, основывается на подключении его третьей обмотки через фазосдвигающее устройство. В качестве такого устройство может выступать активное сопротивление, индуктивность или конденсатор.



Прежде, чем подключать трехфазный двигатель в однофазную сеть, необходимо убедиться, что номинальное напряжение его обмоток соответствуют номинальному напряжению сети. Асинхронный трехфазный двигатель имеет три статорных обмотки. Соответственно в клемной коробке должно быть выведено 6 клемм для подключения питания. Если открыть клеммную коробку, то мы увидим борно двигателя. На борно, выведены 3 обмотки двигателя. Их концы подключены к клеммам. На эти клеммы и подключается питание двигателя.

Каждая обмотка имеет начало и конец. Начала обмоток маркируют как С1, С2, С3. Концы обмоток промаркированы соответственно С4, С5, С6. На крышке клемной коробки мы увидим схему включения двигателя в сеть при разных напряжениях питания. Согласно этой схемы мы и должны подключить обмотки. Т..е. если двигатель допускает использование напряжений 380/220, то для его подключения к однофазной сети 220В, необходимо переключить обмотки в схему «треугольник».

Если же его схема подключения допускает 220/127 В, то к однофазной сети 220 В, его необходимо подключать по схеме «звезда», как показано на рисунке.

Схема с пусковым активным сопротивлением

На рисунке показана схемы однофазного включения трехфазного двигателя с пусковым активным сопротивлением. Такая схема используется только в двигателях малой мощности, так как в резисторе теряетя большое количество энергии в виде тепла.

Схемы конденсаторного пуска асинхронного двигателя

Наибольшее распространение получили схемы с конденсаторами. Для изменения направления вращения двигателя необходимо применять переключатель. В идеале для нормальной работы такого двигателя необходимо, чтобы емкость конденсатора изменялась в зависимости от числа оборотов. Но такое условие выполнить довольно трудно, поэтому обычно применяют схему двухступенчатого управления асинхронным электродвигателем. Для работы механизма, приводимого в движение таким двигателем, используют два конденсатора. Один подключается только при запуске, а после окончания пуска его отключают и оставляют только один конденсатор. При этом происходит заметное снижение его полезной мощности на валу до 50…60% от номинальной мощности при включении в трехфазную сеть. Такой пуск двигателя получил название конденсаторного пуска.

При применении пусковых конденсаторов имеется возможность увеличить пусковой момент до величины Мп/Мн=1,6-2. Однако, при этом значительно увеличивается емкость пускового конденсатора, из за чего вырастают его размеры и стоимость всего фазосдвигающего устройства. Для достижения максимального пускового момента, величину емкости необходимо выбирать из соотношения, Xc=Zk, т. е. емкостное сопротивление равно сопротивлению короткого замыкания одной фазы статора. По причине высокой стоимости и габаритов всего фазосдвигающего устройства конденсаторный пуск применяется лишь при необходимости большого пускового момента. В конце пускового периода пусковой обмотки необходимо отключить, в противном случае пусковая обмотка перегреется и сгорит. В качестве пускового устройства можно применять индуктивность— дроссель.

Пуск трехфазного асинхронного двигателя от однофазной сети, через частотный преобразователь

Для пуска и управления трехфазным асинхронным двигателем от однофазной сети, можно применять преобразователь частоты с питанием от однофазной сети. Структурная схема такого преобразователя представлена на рисунке. Пуск трехфазного асинхронного двигателя от однофазной сети с помощью преобразователя частоты является одним из самых перспективных. Поэтому именно он наиболее часто используется в новых разработках систем управления регулируемыми электроприводами. Принцип его лежит в том, что, меняя частоту и напряжение питания двигателя, можно в соответствии с формулой, изменять его частоту вращения.

Сам преобразователь состоит состоят из двух модулей, которые обычно заключены в один корпус:
— модуль управления, который управляет функционированием устройства;
— силовой модуль, который питает двигатель электроэнергией.

Применение преобразователя частоты для пуска трехфазного асинхронного двигателя. позволяет значительно снизить пусковой ток, так как электродвигатель имеет жесткую зависимость между током и вращающим моментом. Причем значения пускового тока и момента можно регулировать в достаточно больших пределах. Кроме того с помощью частотного преобразователя можно регулировать обороты двигателя и самого механизма, уменьшая при этом значительную часть потерь в механизме.

Недостатки применения частотного преобразователя для пуска трехфазного асинхронного двигателя от однофазной сети: достаточно высокая стоимость самого преобразователя и периферийных устройств к нему. Появление несинусоидальных помех в сети и снижение показателей качества сети.

Трёхфазный двигатель в однофазной сети

Трёхфазные движки используются для циркулярок, заточки различных материалов, станков для сверления и т.п.

Имеется много вариантов запуска трёхфазных двигателей в однофазной сети, но самый эффективный, это подключение третьей обмотки через фазосдвигающий кондесатор. Нужно учитывать, что конденсатор сдвигает фазу третьей обмотки на 90 градусов, между первой и второй фазами сдвиг очень мал, электромотор начинает терять мощность около 40 — 50% на включении обмоток по схеме треугольника.

Для того, чтобы Электродвигатель с конденсаторным пуском работал хорошо, нужно чтобы ёмкость конденсатора менялась в зависимоти от количества оборотов. На деле этого добиться довольно тяжело, поскольку двигателем обычно управляют двухступенчатым способом, сначала активируют с пусковым конденсатором (с помощью больших пусковых токов), а после того как движок  разгонится  его отсоединяют и остаётся только рабочий (рис.1).

Если нажать на кнопку SB1 (её можно снять со стиральной машины — пускатель ПНВС-10 УХЛ2) электромотор М начинает набирать оброты, когда он разгонится кнопку отпускают.  SB1.2 размыкается, a SB1.1 и SB1.3 остаются в замкнутом состоянии. Их размыкают, чтобы остановить движок. Бывает такое, что SB 1.2 в кнопке не отходит, в таком случае подложите под него шайбу таким образом, чтобы он отошёл. Чтобы соединить обмотки электродвигателя по схеме «треугольник» ёмкость С2 (рабочего конденсатор) определим с помощью формулы:

С2=4800 I/Uгде I — ток, потребляемый двигателем, А;U — напряжение сети, В.Ток, который потребляет электродвигатель, можно измерить амперметром или использовать формулу:

где Р — мощность электромтора, Вт;U — напряжение сети, В;n— КПД ; cos? — коэффициент мощности

Ёмкость С1 (пускового конденсатор) нужно выбирать в 2 — 2. 5 раза больше рабочего на большой нагрузке на вал, их допустимые напряжения должны быть в 1.5 раза больше напряжения сети. В нашём случае наиболее лучшие конденсаторы это МГБО, МБГП, МБГЧ, у которых рабочее напряжение 500 В и больше.

Пусковые конденсаторы нужно будет зашунтировать с помощью резистора R1 сопротивлением 200 — 500 кОм, через него выходит остаток электрического заряда.

Реверсировать электромотор нужно  с помощью переключения фазы на его обмотке тумблером SA1 (рис. 1) типа ТВ1 — 4.

На холостом ходу по питаемой через конденсаторы по обмотке протекает ток па 20 — 40% больше номинального. Поэтому уменьшайте ёмкость конденсатора С2 если двигатель будет часто работать в недогруженом режиме или на  холостм ходу. Для активации двигателя с мощностью 1,5 кВт будет достаточно использовать рабочий конденсатор ёмкостью 100 мкф, а пусковой — 60 мкФ. Ёмкости рабочих и пусковых конденсаторов зависят от мощности самого двигателя, эти значения представлены в таблице, которая указана выше.

Желательно конечно использовать бумажные конденсаторы в роли пусковых, но если такой возможности у вас нет, то можно в качестве альтернативы использовать оксидные, т.е. электролитические. На рис. 2 показано как производить замену бумажных конденсаторов на электролитические. Положительная полуволна переменного тока протекает через цепь VD1C1, а отрицательная — через VD2C2, по это причине электролиты можно использовать с меньшим допустимым напряжением, чем для бумажных конденсаторов. Для бумажных конденсаторов нужно напряжение 400 В и более, то для электролита вполне хватает 300 — 350 В, по той причине, что он проводит лишь одну полуволну переменного тока и поэтому к нему прикладывается только половина напряжения, для точной надежности он должен держать амплитудное напряжение однофазной сети, это около 300 В. Этот расчет аналогичен расчету бумажных конденсаторов.

Схема для включения трёхфазного двигателя в однофазную сеть, используя электролитические конденсаторы показана на рис. 3. Чтобы подобрать нужную емкость бумажных и оксидных конденсаторов, лучше всего измерить ток в точках а, в, с — эти токи в обязательном порядке должны быть равны между собой при оптимальной нагрузке на вал электродвигателя. Диоды VD1, VD2 подбирайте с обратным напряжением не меньше 300 В и 1пр. мах=10А. Если мощность дыижка больше, то диоды устанавливайте на теплоотводы, по два в плече, в противном случае может случиться пробой диодов и через оксидный конденсатор побежит переменный ток, после чего, спустя немного времени электролит скорее всего нагреется и разорвётся. Электролитические конденсаторы в роли рабочих использовать не рекомендуется, потому что длительный проход через них высоких токов, как правило приводит к их нагреву и взрыву. Лучше используйте их для пусковых.

В случае если  ваш трехфазный электромотор будет использоваться на динамических (высоких) нагрузках на вал, лучше используйте схему подключения пусковых конденсаторов при помощи токового реле, которое будет при больших нагрузках на вал автоматически включать и выключать пусковые конденсаторы (рис. 3).

Во время подключения обмоток трехфазного электродвигателя в однофазную сеть с помощью схемы, которая представлена на рис. 4, мощность электромотора составляет 75% от номинальной мощности в трехфазном режиме, это значит потери составляют около 25%, потому что обмотки А и В подключены противофазно на всё напряжение 220 В, напряжение вращения определяется включением обмотки С. Фазирование обмоток изображено в виде точек.

Самые более надёжные,практичные и удобные при работе с трехфазными электродвигателями резисторно-индуктивноемкостные преобразователи однофазной сети 220 Вольт в трехфазную сеть, с токами в фазах до 4 ампер и сдвигом напряжений в фазах приверно 120 градусов. Эти устройства универсальны, устанавливаются они в жестяном корпусе и позволяют подсоединять трехфазные электромоторы мощностью до 2,5 килловатт в однофазную сеть 220 Вольт почти  без потерь мощности.

В преобразователе используем дроссель с воздушным зазором. Его устройство представлено на рис. 6. Если правильно подобраны R, С и соотношения витков в секциях обмотки дросселя, то такой преобразователь даёт нормальную длительную работу электромоторов, это независимо от их характеристик и уровня нагрузки на вал. Вместо индуктивности представлено индуктивное сопротивление XL, потому что его легче измерить, обмотка дросселя крайними выводами через амперметр подсоединяется к напряжению 100 — 220 Вольт, частотой 50 Герц, параллельно с вольтметром. Индуктивное сопротивление (активным сопротивлением можно пренебречь) определяется отношением напряжения в вольтах к току в амперах XL=U/J.

Конденсатор С1 должен жержать напряжение не меньше 250 Вольт, а конденсатор С2 — не меньше чем 350 Вольт. Если вы используете конденсаторы КБГ, МБГ-4, то в таком случае напряжение будет соответствовать номиналу, который указан на маркировке, а конденсаторы МБГП, МБГО при посоединении к цепи переменного тока должны быть с двухкратным запасом напряжения. Резистор R1 должен быть рассчитан на ток до ЗА, это значит на мощность около 700 Вт (наматывается никелево-хромовая проволока диаметром 1,3 — 1,5 мм на фарфоровой трубке с передвигающейся скобой, которая позволяет получать необходимое сопротивление для различных мощностей электродвигателя). Резистор обязательно должен быть защищен от перегрева и ограждён от остальных компонентов, токоведущих частей, а также от возможного конакта человека с ним. Металлическое шасси корпуса в обязательном порядке необходимо  заземлить.

Сечение магнитопровода дросселя должно составлять S=16 — 18cm2, диаметр провода d=l,3 — 1,5 мм, общее число витков W=600 — 700. Форма магнитопровода и марка стали могут быть любыми, главное помнить о  воздушном зазоре (это даст вам возможность изменять индуктивное сопротивление), которое устанавливаем при помощи винтов (рис. 6). Для того чтобы избежать сильного дребезжания дросселя, нужно между Ш-об-разными половинами магнитопровода проложить деревянный брусок и зажать винтами. В роли дросселя подойдут силовые трансформаторы от ламповых цветных телевизоров с мощностью 270 — 450 Ватт. Обмотка дросселя в целом производится в виде одиной катушки, которая имеет три секции и четыре вывода. Если вы будете использовать сердечник с постоянным воздушным зазором, то вам придется изготавливать пробную катушку,которая не имеет промежуточных отводов, сделать дроссель с примерным зазором, подключить в сеть и измерить XL. XL необходимо отмотать или домотать ещё немного витков. Выясните необходимое количество витков, мотайте необходимую катушку, разделите каркас на секции в отношении W1:W2:W3=1:1:2. Итак, если у нас общее колисество витков равно 600, то из этого исходит Wl =W2= 150, a W3=300. Для того чтобы поднять выходную мощность преобразователя и не допустить при этом несиметрии напряжений, необходимо поменять значения XL, Rl, Cl, С2, которые отталкиваются от того,что токи в фазах А, В, С должны быть равными при номинальной нагрузке на вал электромотора. В режиме недогрузки электродвигателя несимметрия напряжений фаз не представляет какой либо опасности, в том случае если наибольший из токов фаз не будет превышать номинальный ток электродвигателя. Для пересчета параметров преобразователя на иную мощность используется формула:

С1 = 80РС2 = 40РRl = 140/PXL = 110/PW = 600/ РS = 16Pd = 1,4P

где P — это мощность преобразователя (в киловаттах), а мощность двигателя по паспорту — это является его мощностью на самом валу электродвигателя. В том случае если КПД (т.е. коэффициент полезного действия) электродвигателя вам неизвестен, то в таком случае его можно считать в среднем около 75 — 80%.

Запуск трехфазного двигателя от однофазной сети без конденсатора


Статья посвящена возможности запуска трехфазного асинхронного двигателя мощностью 250 Вт от сети 220 В не при помощи пускового конденсатора, а с использованием самодельного пускового электронного устройства. Схема его очень проста: на двух тиристорах, с тиристорными ключами и транзисторным управлением.

Схема устройства



Данное управление двигателем мало кому известно и практически не используется. Преимущество предлагаемого пускового устройства в том, что значительно уменьшается потеря мощности двигателя. При пуске трехфазного двигателя 220 В помощью конденсатора потеря мощности составляет минимум 30%, а может достигать 50%. Использование этого пускового устройства снижает потерю мощности до 3%, максимум составит 5%.


Однофазная сеть подключается:

Пусковое устройство подключается к двигателю вместо конденсатора.

Подключенный к устройству резистор позволяет регулировать обороты двигателя. Устройство также можно включить на реверс.

Для эксперимента взят старый двигатель еще советского производства.

С данным пусковым устройством двигатель запускается мгновенно и работает без каких-либо проблем. Такую схему можно использовать практически на любом двигателе мощностью до 3 кВт.

Примечание: в сети 220 В двигатели мощностью более 3 кВт включать просто не имеет смысла – бытовая электропроводка не выдержит нагрузки.
В схеме можно использовать любые тиристоры, ток которых не менее 10 А. Диоды 231, также 10-амперные.

Примечание: у автора в схеме установлены диоды 233, что не имеет значения (только они идут по напряжению 500 В) −поставить можно любые диоды, которые имеют ток 10 А и удерживают более 250 В.
Устройство компактно. Автор схемы собрал резисторы просто наборами, чтобы не тратить время на подборку резисторов по номиналу. Теплоотвод не требуется. Установлен конденсатор, стабилитрон, два диода 105. Схема получилась очень простая и эффективная в работе.

Рекомендуется для использования – сборка пускового устройства проблем не создаст. В итоге при подключении двигатель стартует на своей максимальной мощности и практически без ее потери в отличие от стандартной схемы с использованием конденсатора.

Смотрите видео о работе устройства


1. Подключение асинхронного двигателя в однофазную сеть

Применение конденсаторов в асинхронных двигателях




рабочий

пусковой

применение

В схемах асинхронных электродвигателей

В схемах асинхронных электродвигателей

тип подключения

Последовательно со вспомогательной обмоткой электродвигателя

Параллельно рабочему конденсатору

в качестве

Является фазосмещающим элементом

Является фазосмещающим элементом

назначение

Позволяет получить круговое вращающееся магнитное поле, необходимое для работы электродвигателя

Позволяет получить магнитное поле, необходимое для повышения пускового момента электродвигателя

время включения

В процессе работы электродвигателя

В момент пуска электродвигателя

Существуют две основные области применения конденсаторов для асинхронных электродвигателей.


1) Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть

В случае,  когда трехфазный электродвигатель необходимо подключить к однофазной сети, существует два возможных варианта подключения: «звезда» или «треугольник», причем наиболее предпочтительным во многих случаях является вариант «треугольник».

Приблизительный расчет для данного типа соединения производится по следующей формуле:





                             Сраб.=k*Iф/Uсети

где:

k – коэффициент, зависящий от соединения обмоток.



Для схемы соединения «Звезда» - k=2800

Для схемы соединения «Треугольник» - k=4800

– номинальный фазный ток электродвигателя, А.

Uсети – напряжение однофазной сети, В.



Для определения пусковой емкости Сп.  исходят из пускового момента. В случае если пуск двигателя происходит без нагрузки, пусковая емкость не требуется.

Для получения пускового момента, близкого к номинальному, достаточно иметь пусковую емкость, определяемую соотношением Сп.=(2.5-3) Ср.

Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети.



Схема подключения




Рис 1.   Схема включения в однофазную сеть     трехфазного асинхронного двигателя с  обмотками статора, соединенными по схеме «звезда» (а) или «треугольник» (б):

  • B1 Переключатель направления
  • вращения  (реверс)
  • В2 — Выключатель пусковой емкости;
  • Ср — рабочий конденсатор;
  • Cп — пусковой конденсатор;
  • АД — асинхронный электродвигатель.



2) Асинхронный электродвигатель, питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве. Наибольший вращающий момент развивается, когда сдвиг фаз токов составляет 90°, а их амплитуды подобраны так, что вращающееся поле становится круговым. При пуске конденсаторного асинхронного двигателя оба конденсатора включены, а после его разгона один из конденсаторов отключают. Это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске.


Схема подключения




Рис 2. Схема (а) и векторная диаграмма  конденсаторного асинхронного двигателя:

  • U, UБ, UC — напряжения;
  • IA, IБ — токи;
  • А и Б — обмотки статора;
  • В — центробежный выключатель
  • для отключения С1 после разгона двигателя;
  • C1 и C2 — конденсаторы.





Конденсаторный асинхронный электродвигатель по пусковым и рабочим характеристикам близок к трехфазному асинхронному двигателю.



Схемы подключения трехфазного двигателя. к 3-х и 1-о фазной сети

Различные схемы подключения асинхронных двигателей к сети 380 вольт

Для того чтобы заставить работать двигатель существует несколько различных схем подключения, наиболее используемые среди них — звезда и треугольник.

Как правильно подключить трехфазный двигатель «звездой»

Такой способ подключения применяется в основном в трехфазных сетях с линейным напряжением 380 вольт. Концы всех обмоток: C4, C5, C6 (U2, V2, W2), — соединяются в одной точке. К началам обмоток: C1, C2, C3 (U1, V1, W1), — через аппаратуру коммутации подключаются фазные проводники A, B, C (L1, L2, L3). При этом напряжение между началами обмоток будет 380 вольт, а между местом подключения фазного проводника и местом соединения обмоток буде составлять 220 вольт.

На табличке электродвигателя указывается возможность подключения по способу «звезда» в виде символа Y, а также может указываться и можно ли подключить по другой схеме. Соединение по такой схеме может быть с нейтралью, которая подключается к точке соединения всех обмоток.

Такой подход позволяет эффективно защитить электродвигатель от перегрузок при помощи четырехполюсного автоматического выключателя.

Соединение «звездой» не позволяет электродвигателю, приспособленному для сетей 380 вольт развить полную мощность в силу того, что на каждой отдельной обмотке будет напряжение в 220 вольт. Однако, такое соединение позволяет не допустить перегрузки по току, старт электродвигателя происходит плавно.

В клеммной коробке будет сразу видно, когда электродвигатель соединен по схеме «звезда». Если есть перемычка между тремя выводами обмоток, то это однозначно говорит о том, что применяется именно эта схема. В любых других случаях применяется другая схема.

Выполняем соединение по схеме «треугольник»

Для того чтобы трехфазный двигатель мог развить свою максимальную паспортную мощность используют подключение, которое получило название «треугольник». При этом конец каждой обмотки соединяют с началом последующей, что в действительности образует на принципиальной схеме треугольник.

Выводы обмоток соединяют следующим образом: C4 соединяют с C2, С5 с C3, а С6 с C1. При новой маркировке это выглядит так: U2 соединяется с V1, V2 с W1, а W2 cU1.

В трехфазных сетях между выводами обмоток будет линейное напряжение 380 вольт, а соединение с нейтралью (рабочим нулем) не требуется. Такая схема имеет особенность еще и в том, что возникают большие пусковые токи, которые может не выдержать проводка.

На практике иногда применяют комбинированное подключение, когда на этапе запуска и разгона используется подключение «звездой», а в рабочем режиме специальные контакторы переключают обмотки на схему «треугольник».

В клеммной коробке подключение треугольником определяется наличием трех перемычек между клеммами обмоток. На табличке двигателя возможность подключения треугольником обозначается символом Δ, а также может указываться мощность, развиваемая при схеме «звезда» и «треугольник».

Трехфазные асинхронные двигатели занимают значительную часть среди потребителей электроэнергии благодаря своим очевидным достоинствам.

Виды электродвигателей

Наибольшее распространение имеет трехфазный асинхронный электродвигатель. Электродвигатели постоянного тока и синхронные применяются редко.

Большинство электрифицированных машин нуждаются в приводе мощностью от 0,1 до 10 кВт, значительно меньшая часть — в приводе мощностью в несколько десятков кВт. Как правило, для привода рабочих машин используются короткозамкнутые трехфазные электродвигатели. По сравнению с фазным такой электродвигатель имеет более простую конструкцию, меньшую стоимость, большую надежность в эксплуатации и простоту в обслуживании, несколько более высокие эксплутационные показатели (коэффициент мощности и коэффициент полезного действия), а при автоматическом управлении требует простой аппаратуры. Недостаток короткозамкнутых электродвигателей — относительно большой пусковой ток. При соизмеримости мощностей трансформаторной подстанции и электродвигателя его пуск сопровождается заметным снижением напряжения сети, что усложняет как пуск самого двигателя, так и работу соседних токоприемников.

Наряду с трехфазными асинхронными короткозамкнутыми электродвигателями основного исполнения применяются также отдельные модификации этих двигателей: с повышенным скольжением, многоскоростные, с фазным ротором, с массивным ротором и т. д. Электродвигатели с фазным ротором применяют и в тех случаях, когда мощность питающей сети недостаточна для пуска двигателя с короткозамкнутым ротором.

Механические характеристики асинхронных электродвигателей с короткозамкнутым ротором в значительной мере зависят от формы и размеров пазов ротора, а также от способа выполнения роторной обмотки. По этим признакам

Рис. 1. Кривые моментов M = f(S) асинхронных электродвигателей

различают электродвигатели с нормальным ротором (нормальная беличья клетка), с глубоким пазом и с двумя клетками на роторе. Конструкция ротора короткозамкнутых асинхронных электродвигателей общего назначения мощностью свыше 500 Вт предопределяет явление вытеснения тока в обмотке, эквивалентно увеличению ее активного сопротивления. Поэтому, а также вследствие насыщения магнитных путей потоков рассеивания такие электродвигатели (в первую очередь обмотки ротора) обладают переменными параметрами и аналитические выражения их механических характеристик усложняются. Увеличение активного сопротивления ротора в период пуска вызывает увеличение начального пускового момента при некотором снижении силы начального пускового тока (рис. 1).

Однофазный

Теперь поговорим еще об одном виде асинхронных электродвигателей. Это однофазные конденсаторные машины переменного тока. У них две обмотки, из которых, после пуска, работает только одна из них. Такие двигатели имеют свои особенности. Рассмотрим их на примере модели АВЕ-071-4С.

По-другому они еще называются асинхронными двигателями с расщепленной фазой. У них на статоре намотана еще одна, вспомогательная обмотка, смещенная относительно основной. Пуск производится при помощи фазосдвигающего конденсатора.

Схема однофазного асинхронного двигателя

Из схемы видно, что электрические машины АВЕ отличаются от своих трехфазных собратьев, а также от коллекторных однофазных агрегатов.

Всегда внимательно читайте, что написано на бирке! То, что выведено три провода, абсолютно не значит, что это для подключения на 380 в. Просто спалите хорошую вещь!

Включение в работу

Первое, что нужно сделать, это определить, где середина катушек, то есть, место соединения. Если наш асинхронный аппарат в хорошем состоянии, то это сделать будет проще – по цвету проводов. Можно посмотреть на рисунок:

Если все так выведено, то проблем не будет. Но чаще всего приходится иметь дело с агрегатами, снятыми со стиральной машины неизвестно когда, и неизвестно кем. Здесь, конечно, будет сложнее.

Стоит попробовать вызвонить концы при помощи омметра. Максимальное сопротивление – это две катушки, соединенные последовательно. Помечаем их. Дальше, смотрим на значения, которые показывает прибор. Пусковая катушка имеет сопротивление больше, чем рабочая.

Теперь берем конденсатор. Вообще, на разных электрических машинах они разные, но для АВЕ это 6 мкФ, 400 вольт.

Если точно такого нет, можно взять с близкими параметрами, но с напряжением, не ниже 350 В!

Давайте обратим внимание: кнопка на рисунке служит для пуска асинхронного электродвигателя АВЕ, когда он уже включен в сеть 220! Другими словами, должно быть два выключателя: один общий, другой – пусковой, который, после его отпускания, отключался бы сам. Иначе спалите аппарат

Если нужен реверс, то он делается по такой схеме:

Если все сделано правильно, тогда будет работать. Правда, есть одна загвоздка. В борно могут быть выведены не все концы. Тогда с реверсом будут сложности. Разве что разбирать и выводить их наружу самостоятельно.

Вот некоторые моменты, как подсоединять асинхронные электрические машины к сети 220 вольт. Схемы несложные, и при некоторых усилиях вполне возможно все это сделать собственными руками.

Электродвигатели постоянного тока

Двигатели постоянного тока широко применяются в качестве привода электротранспорта, промышленного оборудования, а также микропривода исполнительных механизмов. Такие электрические машины обладают следующими преимуществами:

  • Возможность регулировки частоты вращения путем изменения напряжения в обмотке возбуждения. При этом крутящий момент на валу ДПТ (двигатели постоянного тока) остается неизменным.
  • Высокий к.п.д. (коэффициент полезного действия) у машин постоянного тока несколько выше, чем у самых распространенных асинхронных двигателей переменного тока. При неполной нагрузке на валу к.п.д. ДПТ выше на 10-15%.
  • Возможность изготовления ДПТ небольших габаритов. Практически все используемые микроприводы рассчитаны на постоянный ток.
  • Простота схем управления. Для пуска, реверса и регулирования скорости и момента не требуется сложного электронного оборудования и большого количества аппаратов для коммутации.
  • Возможность работы в режиме генератора. Электродвигатели такого типа можно использовать в качестве источников постоянного тока.
  • Высокий пусковой момент. ДПТ используют в составе электроприводов кранов, тяговых и грузоподъемных механизмов, где требуется запуск под значительной нагрузкой.

ДПТ различают по способу возбуждения, они бывают:

  • С постоянными магнитами. Такие двигатели отличаются малыми габаритами. Основная область их применения – микроприводы.
  • С электромагнитным возбуждением.

Электрические машины с электромагнитами такого типа получили самое широкое распространение. Их классифицируют по способу подключения обмотки статора:

  • Двигатели с параллельным возбуждением. Обмотки якоря и статора в электрической машине такого типа соединены параллельно. Такие электрические машины не требуют дополнительного источника питания для обмотки возбуждения, скорость вращения ротора практически не зависит от нагрузки. Их используют для привода металлорежущих станков и другого оборудования.
  • Электродвигатели с последовательно включенной обмоткой статора. ДПТ этого типа имеют значительный пусковой момент. Их применяют в качестве привода электротранспорта и промышленных установок с необходимостью пуска под нагрузкой.
  • Двигатели с независимым возбуждением. Для питания обмотки статора таких электромашин используется независимый источник постоянного тока. ДПТ такого типа отличаются широким диапазоном регулирования скоростей.
  • Электрические машины со смешанным возбуждением. Электромагнит возбуждения в таких двигателях поделен на 2 части. Одна из них включена параллельно, вторая последовательно обмотке якоря. Электрические машины такого типа используются в механизмах и оборудовании, где необходим высокий пусковой момент, а также переменная и постоянная скорость при переменном моменте.

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

Но что, если просто выведено три провода? Тогда придется аппарат разбирать. На статоре нужно найти три конца, которые между собой спаяны. Это и есть соединение звездой. Провода нужно рассоединить и подключить треугольником.

В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы

Теперь важно не перепутать

Подключаем так: начало одной катушки соединяем с концом другой, и так далее.

Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.

Уменьшение напряжения

Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо

А если нет, и включен наш электродвигатель треугольником? А если еще и концы не подписаны, то как их правильно соединить? Ведь здесь тоже важно знать, где начало намотки катушки, а где конец. Есть некоторые способы решения этой задачи

Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.

Возьмем скотч, изоленту, еще что-нибудь из того, что есть, и пометим их. Пригодится сейчас, а может быть, и когда-нибудь в будущем.

Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.

В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.

Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.

Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.

Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).

Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.

Асинхронные электродвигатели

Благодаря дешевизне и простоте конструкции электрические машины такого типа получили самое широкое распространение. Их принципиальное отличие – наличие так называемого скольжения. Это разность между частотой вращения магнитного поля неподвижной части электрической машины и скоростью вращение ротора. Напряжение на вращающейся части индуцируется за счет переменного магнитного поля обмоток статора двигателя. Вращение вызывает взаимодействие поля электромагнитов неподвижной части и магнитного поля ротора, возникающего под влиянием наведенных в нем вихревых токов. По особенностям обмоток статора выделяют:

  • Однофазные двигатели переменного тока. Двигатели такого типа требуют для пуска наличия внешнего фазосдвигающего элемента. Это может быть пусковой конденсатор или индуктивное устройство. Область применения однофазных двигателей – маломощные приводы.
  • Двухфазные электрические машины. Такие двигатели имеют 2 обмотки со смещенными относительно друг друга фазами. Их также используют для бытовых устройств и оборудования, имеющего небольшую мощность.
  • Трех- и многофазные электродвигатели. Наиболее распространенный тип асинхронных машин. Электрические двигатели такого типа имеют от 3-х и более обмоток статора, сдвинутых по фазе на определенный угол.

По конструкции ротора асинхронные электрические машины делят на двигатели с короткозамкнутым и фазным ротором.

Обмотка ротора электрических машин первого типа представляет собой несколько неизолированных стержней, выполненных из сплавов меди или алюминия, замкнутых с двух сторон кольцами (конструкция “беличья клетка”). Асинхронные двигатели такого типа обладают следующими преимуществами:

  • Достаточно простая схема пуска. Такие электрические машины можно подключать непосредственно к электрической сети через аппараты коммутации.
  • Допустимость кратковременных перегрузок.
  • Возможность изготавливать электрические машины высокой мощности. Двигатель такого типа не содержит скользящих контактов, препятствующих наращиванию мощности.
  • Относительно простое ТО и ремонт. Асинхронные электромашины имеют несложную конструкцию.
  • Невысокая цена. Двигатели асинхронного типа стоят дешевле синхронных машин и ДПТ.

Электрические машины с короткозамкнутым ротором имеют свои недостатки:

  • Предельная скорость вращения составляет не более 3000 об/мин при входе в синхронный режим.
  • Технически сложная реализация регулирования частоты вращения.
  • Высокие пусковые токи при прямом запуске.

Электродвигатели с фазным ротором частично лишены недостатков, присущих машинам с ротором конструкции “беличья клетка”. Вращающаяся часть электрической машины такого типа имеет обмотки, соединенные в схему “звезда”. Напряжение подводится к обмотке через 3 контактных кольца, закрепленных на роторе и изолированных от него.

Такие электродвигатели обладают следующими достоинствами:

  • Возможность ограничивать пусковые токи при помощи резистора, включенного в цепь электромагнитов ротора.
  • Больший, чем у электромашин с короткозамкнутым ротором, пусковой момент.
  • Возможность регулировки скорости.

Недостатками таких двигателей являются относительно большие габариты и масса, высокая цена, более сложный ремонт и сервисное обслуживание.

Как работает трёхфазный асинхронный двигатель?

Прежде всего, для работы трёхфазного асинхронного двигателя, необходимо создать вращающееся магнитное поле.

Создание вращающегося магнитного поля

Обмотки, которые расположены на статоре, равномерно смещены на 120 градусов относительно друг друга. Обмотка каждой фазы смещена относительно двух других на угол 120 градусов, то есть по обе стороны через 120 градусов расположены соседние фазы. Статор представляет собой полый цилиндр, который в сечении представляет собой кольцо. Внутри такого цилиндра расположен ротор. Три источника тока, отличатся друг от друга фазовым сдвигом. Этот сдвиг также составляет 120 градусов. В итоге, при прохождении трёхфазного переменного тока в обмотках статора, внутри статора образуется вращающееся магнитное поле.

В чем секрет создания вращения магнитного поля? Так как ток переменный, то создаваемое каждой фазой магнитное поле будет также переменным. Магнитный поток, который порождается прохождением тока в каждой обмотке, будет изменяться во времени точно также как породивший его ток. В то время когда один магнитный поток от первой фазы будет возрастать по величине, магнитный поток от второй фазы достигнет своего максимального значения и начнёт убывать по величине, магнитный поток от третьей фазы будет всё более уменьшаться, пока не достигнет своего минимального значения.

Магнитный поток переменного синусоидального тока любой из фаз изменяется по величине и направлению, тем самым чередуясь и пульсируя. Там где ранее был северный магнитный полюс, становится южный, а там где был южный полюс, там на его месте образуется северный полюс. Магнитное поле как бы пульсирует, но не вращается. Если пространственно равномерно по окружности расположить три катушки (соленоиды) так, чтобы их сердечники были направлены к центру окружности, а затем соединить в один общий магнитопровод наружные концы соленоидов (катушек), то мы получим прототип статора трёхфазного асинхронного двигателя. Подключив каждую катушку к источнику переменного тока, а именно к трём разным фазам, которые сдвинуты относительно друг друга на 120 градусов, мы получим не пульсирующее, а вращающееся магнитное поле.

По той причине, что магнитопровод будет общим, пульсирующие магнитные потоки от каждой катушки будут складываться с учётом направления и величины, тем самым образуя вращающийся вектор магнитного потока. Это удивительно, потому как статор неподвижен, но представляет собой магнит, поле такого магнита вращается, но статор остаётся неподвижен!!!

Как же преобразуется в дальнейшем электрическая энергия в механическую энергию? Если в статор, по обмоткам которого протекает трёхфазный ток и, соответственно, внутри него сосредоточено вращающееся магнитное поле, внести металлический предмет, то на него будет действовать механическая сила, которая будет пытаться этот предмет выкинуть из поля статора.

Как такое происходит? Магнитный поток статора индуцирует в короткозамкнутом роторе асинхронного двигателя ЭДС, так как цепь ротора замкнута, то по ней будет протекать электрический ток, который создаст второй магнитный поток – поток ротора. Взаимодействие двух встречных потоков ротора и статора создаст крутящий момент на роторе, и он начнёт вращаться. В соответствии с законом Ленца, ротор будет вращаться в том направлении, которое позволяет уменьшить магнитный поток статора.

Следует заметить, что принцип работы асинхронного двигателя не допускает синхронной скорости ротора с магнитным полем статора. В этом случае исчезнет ЭДС индукции в роторе, и ротор начнёт останавливаться. Синхронизация не достижима для асинхронного электродвигателя, скорость ротора в двигательном режиме может быть меньше скорости вращения магнитного поля.

Если ротору придать дополнительный крутящий момент от внешнего механического источника, так, чтобы его скорость стала больше чем скорость вращающегося магнитного поля статора, тогда электрическая машина перейдёт в генераторный режим работы, при котором происходит преобразование механической энергии в электрическую энергию.

Разница скоростей между статором и ротором позволяет говорить о таком явлении как скольжение ротора в магнитном поле статора. Необходимо помнить, что асинхронная электрическая машина переменного тока – это обратимая машина, которая может работать как в генераторном, так и двигательном режимах.

Производители электродвигателей

Российские производители электродвигателей

Регион Производитель Асинхронный двигатель Синхронный двигатель УД КДПТ
СДОВ СДПМ, серво СРД, СГД Шаговый
Краснодарский край Армавирский электротехнический завод
Свердловская область Баранчинский электромеханический завод
Владимир Владимирский электромоторный завод
Санкт-Петербург ВНИТИ ЭМ
Москва ЗВИМосковский электромеханический завод имени Владимира Ильича
Пермь ИОЛЛА
Республика Марий Эл Красногорский завод «Электродвигатель»
Воронеж МЭЛ
Новочеркасск Новочеркасский электровозостроительный завод
Санкт-Петербург НПО «Электрические машины»
Томская область НПО Сибэлектромотор
Новосибирск НПО Элсиб
Удмуртская республика Сарапульский электрогенераторный завод
Киров Электромашиностроительный завод Лепсе
Санкт-Петербург Ленинградский электромашиностроительный завод
Псков Псковский электромашиностроительный завод
Ярославль Ярославский электромашиностроительный завод

Аббревиатура:

  • АДКР —
  • АДФР —
  • СДОВ — синхронный двигатель с обмоткой возбуждения
  • СДПМ — синхронный двигатель с постоянными магнитами
  • СРД — синхронный реактивный двигатель
  • СГД — синхронный гистерезисный двигатель
  • УД — универсальный двигатель
  • КДПТ — коллекторный двигатель постоянного тока
  • КДПТ ОВ —
  • КДПТ ПМ —

Производители электродвигателей ближнего зарубежья

Страна Производитель Асинхронный двигатель Синхронный двигатель УД КДПТ
СДОВ СДПМ, серво СРД, СГД Шаговый
Беларусь Могилевский завод «Электродвигатель»
Беларусь Полесьеэлектромаш
Украина Харьковский электротехнический завод «Укрэлектромаш»
Молдова Электромаш
Украина Электромашина
Украина Электромотор
Украина Электротяжмаш

Производители электродвигателей дальнего зарубежья

Страна Производитель Асинхронный двигатель Синхронный двигатель УД КДПТ
СДОВ СДПМ, серво СРД, СГД Шаговый
Швейцария ABB Limited
США Allied Motion Technologies Inc.
США Ametek Inc.
США Anaheim automation
США Arc System Inc.
Германия Baumueller
Словения Domel
США Emerson Electric Corporation
США General Electric
США Johnson Electric Holdings Limited
Германия Liebherr
Швейцария Maxon motor
Япония Nidec Corporation
Германия Nord
США Regal Beloit Corporation
Германия Rexroth Bosch Group
Германия Siemens AG
Бразилия WEG

ГОСТ 27471-87 Машины электрические вращающиеся. Термины и определения.
И.В.Савельев. Курс общей физики, том I. Механика, колебания и волны, молекулярная физика.-М.:Наука, 1970.
ГОСТ 29322-92 (МЭК 38-83) Стандартные напряжения.
ГОСТ 16264.0-85 Электродвигатели малой мощности
А.И.Вольдек, В.В.Попов. Электрические машины. Машины переменного тока: Учебник для вузов.- СПб.: Питер, 2007.
Paul Waide, Conrad U. Brunner. Energy-Efficiency Policy Opportunities for Electric Motor-Driven Systems. International Energy Agency Working Paper, Energy Efficiency Series.: Paris, 2011.
Dr. J. Merwerth. The hybrid-synchronous machine of the new BMW i3 & i8 challenges with electric traction drives for vehicles. BMW Group, Workshop University Lund: Lund, 2014.

Подключение к однофазной сети

Для подключения трёхфазного электродвигателя 380В к однофазной сети 220В чаще всего используется схема с фазосдвигающими конденсаторами (пусковыми и рабочими). Без конденсаторов двигатель может и запустится, но только без нагрузки, и придется при запуске крутануть его вал от руки.

Проблема состоит в том, что для работы АД нужно вращающееся магнитное поле, которое нельзя получить от однофазной сети без дополнительных элементов. Но подключив одну из обмоток через дроссель, можно сдвинуть фазу напряжения до -90˚ а с помощью конденсатора на +90˚ относительно фазы в сети. Подробнее вопрос сдвига фаз мы рассматривали в статье: https://samelectrik.ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Чаще всего для сдвига фаз используют именно конденсаторы, а не дроссели. Таким образом получают не вращающееся, а эллиптическое. В результате вы теряете около половины мощности от номинала. Однофазные АД работают при таком включении лучше, за счет того, что у них обмотки изначально рассчитаны и расположены на статоре для такого подключения.

Типовые схемы подключения двигателя без реверса для схем звезды или треугольника вы видите ниже.

Резистор на схеме ниже нужен для разрядки конденсаторов, так как после отключения питания на его выводах останется напряжение и вас может ударить током.

Ёмкость конденсатора для подключения трёхфазного двигателя к однофазной сети вы можете выбрать исходя из таблицы ниже. Если вы наблюдаете сложный и затяжной запуск — зачастую нужно увеличить пусковую (а иногда и рабочую) ёмкость.

Или посчитать по формулам:

Если двигатель мощный или запускается под нагрузкой (например, в компрессоре) — нужно подключить и пусковой конденсатор.

Чтобы упростить включение вместо кнопки «РАЗГОН» используют «ПНВС». Это кнопка для запуска двигателей с пусковым конденсатором. У неё три контакта, на два из них подключается фаза и ноль, а через третий – пусковой конденсатор. На лицевой панели расположено две клавиши — «ПУСК» и «СТОП» (как на автоматах АП-50).

Когда вы включаете двигатель и нажимаете первую клавишу до упора, замыкаются три контакта, после того как двигатель раскрутился, и вы отпускаете «ПУСК», средний контакт размыкается, а два крайних остаются замкнутыми, из цепи выводится пусковой конденсатор. При нажатии кнопки «СТОП» все контакты разомкнуться. Схема подключения при этом почти аналогична.

Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:

Схема подключения электродвигателя 380В к однофазной сети 220В с реверсом изображена ниже. За реверс отвечает переключатель SA1.

Обмотки двигателя 380/220 соединяют треугольником, а у двигателей 220/127 – звездой, так чтобы напряжение питания (220 вольт) соответствовало номинальному напряжению обмоток. Если всего три выхода, а не шесть, то вы не сможете изменять схемы подключения обмоток без вскрытия. Здесь есть два варианта:

  1. Номинальное напряжение 3х220В — вам повезло, и используйте приведенные выше схемы.
  2. Номинальное напряжение 3х380В — вам меньше повезло, так как двигатель может плохо запускать или вообще не запускаться если подключать его в сеть 220В, но стоит попробовать, возможно работать будет!

Но при подключении электродвигателя 380В на 1 фазу 220В через конденсаторы есть одна большая проблема — потери мощности. Они могут достигать 40-50%.

Главным и действенным способом подключения без потери мощности является использование частотника. Однофазные частотные преобразователи выдают на выходе 3 фазы с линейным напряжением 220В без нуля. Таким образом вы можете подключать двигатели до 5 кВт, для большей мощности просто очень редко встречаются преобразователи, способные работать с однофазным вводом. В этом случае вы не только получите полную мощность двигателя, но и сможете полноценно регулировать его обороты и реверсировать его.

Теперь вы знаете, как подключить трехфазный двигатель на 220 и 380 Вольт, а также что для этого нужно. Надеемся, предоставленная информация помогла вам разобраться в вопросе!

Материалы по теме:

  • Подключение магнитного пускателя на 380 и 220в
  • Как собрать трехфазный щит
  • Как выбрать частотный преобразователь

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

  • один с рабочей обмотки — рабочий;
  • с пусковой обмотки;
  • общий.

С этими тремя проводами и работаем дальше — исползуем для подключения однофазного двигателя.

  • Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим ). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки. например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

  • рабочий конденсатор берут из расчета 0,7-0,8 мкФ на 1 кВт мощности двигателя;
  • пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите конденсатор специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Как все может выглядеть на практике

Устройство электродвигателя

Основные элементы, из которых состоит типичный трехфазный двигатель таковы:

  • Корпус, имеющий ножки, которыми он крепится к фундаменту;
  • Статор, напоминающий по строению простой трансформатор. Имеет сердечник и обмотку При подаче тока создается вихревое электромагнитное поле.
  • Ротор. Основная вращающаяся часть.
  • Вал, на который жестко насажен ротор. Передняя часть выходит наружу, имеет шпоночную борозду под шестерни или шкив. На заднюю часть, выходящую за пределы корпуса насаживается крыльчатка для охлаждения и обдува.
  • Подшипки, находящиеся в нишах передней и задней крышки.
  • Герметичная клеммная коробка.

Можете ли вы запустить трехфазный двигатель на однофазном питании? - Решение проблем

Согласно его профилю, ОП находится в Новой Зеландии. Система электроснабжения там, насколько мне известно, похожа на большую часть Европы и несколько отличается от США.

Однофазное домашнее электроснабжение обычно представляет собой одну фазу 3-фазного источника питания 415 В, находящуюся под напряжением, вместе с нейтралью, взятой из точки звезды (звезда), при потенциале земли (земли), что дает 240 В под напряжением / нейтраль. .

Фазовый преобразователь, обеспечивающий 3-фазное напряжение 415 В, может быть построен, но для этого потребуется повышающий трансформатор на 240–415 В в качестве первой части.Это добавляет затрат и сложности. Это все еще может быть жизнеспособный проект DIY, но он может стать хобби само по себе, а не чем-то, скомпонованным на выходных, чтобы вы могли продолжить свое настоящее хобби.

ЧРП с входом 240 В обычно дают трехфазный выход 240 В. Есть редкие примеры, которые включают повышающий каскад до 400 В и дают свой выходной сигнал при 400 В фаза-фаза. Их бывает трудно найти и они очень дороги.

Большинство современных трехфазных двигателей (мощностью до 3 кВт) имеют 6 клемм в соединительной коробке и могут быть подключены звездой (звездой) для 380–440 В или треугольником для 220–240 В.При мощности выше 4 кВт они, как правило, подключаются примерно к 400 В в треугольнике и 700 В в звездочке. Это позволяет запускать "звезда-треугольник", что значительно снижает потребление тока при первоначальном запуске по сравнению с запуском напрямую от сети (через линию). Это то, что обычно можно увидеть на больших промышленных двигателях, и вряд ли многим из нас будет интересно. Если вы покупаете 3-фазный двигатель для использования с частотно-регулируемым приводом на 230 В, стоит отметить, что переход с 230/400 В на 400/700 В не относится к стандартным размерам двигателя; это требует проверки для конкретного двигателя.

Многие старые двигатели имеют только три клеммы в соединительной коробке, поэтому могут работать только при исходном проектном напряжении. Немного читая между строк, у меня сложилось впечатление, что OP, вероятно, имеет старый двигатель 415V на таком же старом Power Hammer.

Кажется, наиболее практичное решение было принято: купить однофазный двигатель и установить его.

Я обсуждал VFD с кем-то, кто немного разбирается в PH.Похоже, он думал, что VFD на некоторых типах PH будет полезен для деликатных дел. Насколько я понимаю, энергия удара изменяется пропорционально квадрату скорости, так что, похоже, это могло бы работать очень хорошо. Я недостаточно знаю о PH, чтобы составить мнение.

Очевидный способ узнать это - запустить PH от VFD. Однако это не обязательно хорошая идея, так как большинство старых PH имеют старые двигатели. Хотя на новом все должно быть хорошо.

Форма волны от ЧРП очень жесткая для старых двигателей, и изоляция обмотки может очень быстро выйти из строя.Обычно это не проблема, если двигатель перематывали в течение последних 30-40 лет, так как изоляция будет такой же, как и во время перемотки. Двигатели, выпущенные примерно с 1970 года, не кажутся проблемой, по крайней мере, исходя из моего ограниченного опыта.

Что касается работы 3-фазной сварки MIG, стоит проверить, действительно ли она 3-фазная, или просто используются 2 фазы 3-фазного источника питания для получения одной фазы при 415 В. В последнем случае он будет работать от повышающего трансформатора.

В качестве альтернативы, есть несколько хороших однофазных сварочных аппаратов MIG.У меня только что работает Oxford S-MIG 410-1, и, похоже, это очень способная машина. http://www.weldingsuppliesdirect.co.uk/welding/Oxford-S-MIG-410-1-SMIG4101.html

Как преобразовать трехфазное в однофазное

Если у вас есть электрическая конструкция, есть способ изменить возможную нагрузку. Это изменение может быть выполнено, если вы переключите электрическую структуру с трехфазной системы на однофазную.

Что такое однофазное питание?

Термины «трехфазный» и «однофазный» обозначают количество проводов под напряжением в цепи, что означает, что однофазная система имеет один провод под напряжением, а трехфазная система - три.

Однофазное питание, которое обычно встречается в домах по всей территории Соединенных Штатов, использует двухпроводную цепь переменного тока. Один из этих проводов находится под напряжением, а другой - нейтраль. Электричество течет туда и обратно между ними. Трехфазное питание, которое чаще встречается в коммерческих зданиях, также использует цепь переменного тока, но вместо этого использует три-четыре провода.

Однофазные и трехфазные решения для электроснабжения используют разные напряжения. Однофазное питание обычно требует 120 вольт.Трехфазный кабель также может использовать 120-вольтовые провода для маломощных нагрузок, но для более высоких нагрузок он рассчитан примерно на 208 вольт.

Удобно преобразовывать трехфазное питание в однофразовое, когда вам не нужен более мощный источник питания. Например, однофазный используется для маломощных агрегатов и тепловых и осветительных нагрузок в жилых домах.

Как преобразовать трехфазное питание в однофазное

Существуют различные методы преобразования трехфазной мощности в однофазную. Перед тем как начать, обязательно учтите текущие потребности в балансе, а также несколько мер предосторожности.Помните, что вы имеете дело с электричеством, поэтому независимо от того, какой метод вы используете, вам нужно отключить главный выключатель, использовать инструменты с резиновыми ручками и надеть высоковольтные резиновые перчатки.

Чтобы преобразовать вашу систему в однофазную, вы можете:

  • Используйте нейтральный провод: Хотя это может быть не так точно, как некоторые другие методы, использование нейтрального провода и игнорирование двух других фаз в трехфазной линии питания может преобразовать систему. Этот вариант лучше всего работает, когда источник питания нечувствителен и не требует высокого уровня точности.
  • Используйте фазовый преобразователь: Фазовый преобразователь можно подключить напрямую к любому двигателю, который вы пытаетесь преобразовать. Сначала вы проложите два провода от двигателя к преобразователю, а затем от преобразователя к источнику питания. Затем, используя провода с зачищенными концами, вы захотите присоединить входы к выходам, чтобы преобразовать систему.
  • Используйте трансформатор разомкнутого треугольника: Если у вас более мощная система, применение передачи разомкнутого треугольника позволит вам легко преобразовать ее.Это решение работает лучше всего, когда мощность преобразуемой системы превышает 5 кВА.
  • Используйте трансформаторы Le-Blanc: Другой метод для более мощных систем - это переход Le-Blanc. Эта система надежно справится с преобразованиями выше 5 кВА и 400 вольт.

Подпишитесь на наш глобальный блог об электронных услугах, чтобы получить больше советов и решений по электротехнике

В зависимости от потребностей вашей электрической структуры и требований к нагрузке ваша компания может счесть целесообразным выполнить следующие действия, чтобы преобразовать вашу систему из трехфазной в однофазную.Чтобы узнать больше полезных советов и решений, связанных с электроникой, загляните в наш блог и обязательно подпишитесь!

Трехфазный генератор

- обзор

2.2.19 Трехфазные генераторы переменного тока

Генераторы переменного тока сконструированы с постоянным переменным током. система обмотки и вращающегося поля. Это уменьшает количество требуемых контактных колец до двух, и они должны пропускать только возбуждающий поле ток, а не генерируемый ток. Таким образом упрощается конструкция и сводятся к минимуму потери в контактных кольцах.Кроме того, более простая конструкция позволяет использовать более прочную изоляцию и, как следствие, генерировать гораздо более высокие напряжения. Прочная механическая конструкция ротора также означает, что возможны более высокие скорости и значительно более высокая выходная мощность может генерироваться с помощью генератора переменного тока. Простая форма трехфазного генератора изображена на рисунке 2.47.

Рисунок 2.47. Простой трехфазный генератор

Три катушки на статоре смещены на 120 °, а на ротор, который является явнополюсным, питание подается через два контактных кольца с d.c. Текущий. Поскольку ротор приводится в действие первичным двигателем, создается вращающееся магнитное поле, и ЭДС, генерируемые в катушках, будут смещены со сдвигом фазы на 120 °. Величина генерируемых напряжений зависит от магнитного потока, создаваемого ротором, количества витков на катушках статора и скорости вращения ротора. Скорость ротора также будет определять частоту генерируемого напряжения.

Характеристики холостого хода и нагрузки генератора очень похожи на характеристики генератора d.c. отдельно возбужденный генератор (рисунки 2.28 и 2.29 соответственно). При работе с постоянной скоростью напряжение на клеммах имеет падающую характеристику, причем уменьшение напряжения на клеммах происходит из-за сопротивления «якоря» и эффектов реактивного сопротивления. Для генератора переменного тока термин «якорь» означает обмотки статора.

По мере увеличения нагрузки на генератор переменного тока скорость первичного двигателя падает. Это недопустимая ситуация, потому что скорость контролирует частоту генерируемого напряжения.Для поддержания постоянной частоты первичный двигатель должен работать с постоянной скоростью во всем диапазоне ожидаемых нагрузок. Это особенно важно, когда многие генераторы переменного тока должны работать параллельно для питания распределительной системы, такой как Национальная энергосистема. В таких случаях первичные двигатели всегда регулируются по скорости, а выходное напряжение регулируется в соответствии с номинальными значениями. В Великобритании генераторы обычно представляют собой двухполюсные машины, работающие со скоростью 3000 об / мин для выработки номинальной частоты 50 Гц.В США большая часть потребляемой электроэнергии вырабатывается на гидроэлектростанциях. Гидравлические турбины, используемые в этих установках, представляют собой довольно тихие машины, а генераторы переменного тока с прямым приводом оснащены несколькими полюсами для обеспечения номинальной частоты 60 Гц. Например, генератор, работающий со скоростью 240 об / мин, должен иметь 30 полюсов, чтобы обеспечить номинальную выходную частоту.

Создание вращающегося магнитного поля можно также активировать с помощью трех смещенных на 120 ° катушек ротора, питаемых трехфазным током.Скорость вращения поля связана с частотой токов, т.е.

(2,80) Ns = f × 60 Число пар полюсов

, где N s - скорость поля (об / мин) и f - частота питающих токов. Скорость вращающегося поля называется «синхронной скоростью», и для эквивалентной пары полюсов (т. Е. Трех катушек) она составляет 3000 об / мин, когда частота питающих токов составляет 50 Гц.

Использование a.c. возбужденные катушки ротора для создания вращающегося магнитного поля упрощают механическую конструкцию ротора и значительно облегчают динамическую балансировку машины. Дополнительным преимуществом является то, что форма волны генерируемого напряжения улучшается. Переменный ток Метод возбуждения поля широко используется в больших генераторах переменного тока. Роторы с явным полюсом обычно используются только в машинах меньшего размера.

Однофазное и трехфазное питание. Объяснение

Однофазный источник питания используется в большинстве домов и на малых предприятиях, поскольку его установка относительно проста и недорога.Коммерческие и промышленные предприятия с более высокими потребностями в электроэнергии предпочитают трехфазное питание, поскольку оно более эффективно и менее затратно в эксплуатации. Но в чем именно разница между однофазным и трехфазным питанием?

Однофазное и трехфазное

Чтобы проиллюстрировать разницу между однофазным и трехфазным, представьте себе гребца-одиночки в каноэ. Он может двигаться только вперед, пока его весло движется по воде. Когда он поднимает весло из воды, чтобы подготовиться к следующему гребку, мощность, подаваемая на каноэ, равна нулю.

А теперь представьте ту же каноэ с тремя гребцами. Если их гребки синхронизированы, так что каждый из них разделен на 1/3 цикла гребка, каноэ получает постоянное и последовательное движение по воде. Подается больше мощности, и каноэ движется по воде более плавно и эффективно.

Однофазное питание
  • Однофазное электричество используется в большинстве домов и на малых предприятиях
  • Обеспечивает достаточную мощность для большинства небольших потребителей, включая дома и небольшие непромышленные предприятия.
  • Подходит для работы двигателей мощностью до 5 лошадиных сил; Однофазный двигатель потребляет значительно больше тока, чем эквивалентный трехфазный двигатель, что делает трехфазный двигатель более эффективным выбором для промышленного применения

Трехфазное питание
  • Распространено в крупных компаниях, а также в промышленности и производстве по всему миру
  • Все более популярны в энергоемких центрах обработки данных с высокой плотностью данных.
  • Дорогое преобразование из существующей однофазной установки, но трехфазная позволяет использовать меньшую, менее дорогую проводку и более низкое напряжение, что делает ее безопаснее и дешевле в эксплуатации.
  • Высокоэффективный для оборудования, рассчитанного на работу от 3-х фазного двигателя

Однофазные и трехфазные продукты от Tripp Lite

Электрическое преобразование, однофазное, трехфазное питание

В дополнение к обеспечению того, чтобы частота генератора соответствовала частоте сети или приборов, также должны быть выполнены следующие условия:

(a) Выходное напряжение генератора должно соответствовать рабочему напряжению сети или устройств, питаемых от сети. генератор.
(b) Не должно быть разности фаз между напряжением сети и напряжением генератора.

Чтобы понять преобразование трехфазного генератора в однофазный и наоборот, давайте сначала кратко рассмотрим внутреннюю конфигурацию этих двух типов генераторов.

Однофазные генераторы:
В однофазном генераторе статор имеет несколько последовательно соединенных обмоток, образующих единую цепь, по которой генерируется выходное напряжение.

• Равное напряжение на всех обмотках статора синфазно друг с другом
Например, в 4-полюсном генераторе четыре полюса ротора равномерно распределены по раме статора. В любой момент времени каждый полюс ротора находится в том же положении относительно обмоток статора, что и любой другой полюс ротора. Следовательно, напряжения, индуцированные во всех обмотках статора, имеют одинаковое значение и амплитуду, а также в каждый момент времени находятся в фазе друг с другом.

• Последовательное соединение обмоток статора
Кроме того, поскольку обмотки соединены последовательно, напряжения, создаваемые в каждой обмотке, в сумме создают конечное выходное напряжение генератора, которое в четыре раза превышает напряжение на каждой из отдельных обмоток статора.

Однофазное распределение электроэнергии обычно используется в жилых районах, а также в сельской местности, где нагрузки небольшие и редкие, а затраты на создание трехфазной распределительной сети высоки.

Трехфазные генераторы:
В трехфазном генераторе три однофазных обмотки разнесены таким образом, что между напряжениями, наведенными в каждой из обмоток статора, существует разность фаз 120 °. Эти три фазы независимы друг от друга.

• Конфигурация "звезда" или "Y"
При соединении звездой или Y по одному выводу каждой обмотки соединяется с нейтралью. Противоположный конец каждой обмотки, известный как конечный конец, соединен с линейным выводом каждой. Это создает линейное напряжение, превышающее индивидуальное напряжение на каждой обмотке.

• Дельта-конфигурация
В дельта-конфигурации начальный конец одной фазы соединен с конечным концом соседней фазы.Это создает линейное напряжение, равное фазному напряжению. Электроэнергетика и коммерческие генераторы вырабатывают трехфазную энергию.

Преобразование фазы в генераторах:
(1) Изменение конфигурации подключения катушки
Трехфазный генератор можно преобразовать в однофазный, изменив соединение между его обмотками статора внутри или снаружи головки генератора. Например, в случае трехфазного генератора у вас будет 6 выводов. Генераторы большего размера обычно имеют 12 выводов от шести катушек, и все провода выходят из генератора, что упрощает настройку генератора различными способами, как показано ниже -

• Последовательное соединение катушек преобразует генератор в однофазный один.
• Последовательно соединив противоположные катушки, вы можете удвоить выходное напряжение.
• Параллельное соединение удвоит ток.

Сложная часть перенастройки генератора заключается в сопоставлении проводов, выходящих из генератора, с катушками, к которым они подключены. Необходимо наличие документов производителя. В противном случае вам нужно будет изучить, как ваш генератор в настоящее время подключен, и работать в обратном направлении.

(2) Однофазные нагрузки с центральным врезанием в трехфазные генераторы
Трехфазный генератор можно рассматривать как комбинацию трех однофазных блоков.Однофазные нагрузки могут быть подключены к трехфазному генератору одним из следующих способов -

• Подключить нагрузку между фазным проводом и нейтралью системы. Обычно это делается для маломощных нагрузок.
• Подключите нагрузку к двум токоведущим проводам в межфазном соединении. Обычно это делается для мощных нагрузок, таких как кондиционеры или обогреватели, и обеспечивает 208 В. Однако это может привести к снижению производительности, поскольку приборы, требующие для работы 240 В, будут работать при 75% своей номинальной мощности при 208 В.

(3) фазовых преобразователя:
Поворотный фазовый преобразователь (RPC) может быть напрямую подключен к однофазному генератору для создания трехфазного источника питания. Для этого требуется простая конфигурация, состоящая из двух входных соединений, известных как входы холостого хода от однофазного генератора. Напряжение создается на третьем выводе, который не подключен к однофазной сети. Индуцированное напряжение отличается по фазе от напряжения на двух других клеммах на 120 °.

(4) Приводы с регулируемой скоростью (VSD) / частотно-регулируемые приводы (VFD) / инверторы
Они похожи на поворотные фазовые преобразователи.Комбинация частотно-регулируемого привода с однофазным генератором наиболее эффективна в случаях, когда требуется менее 20 лошадиных сил.

Выбор между однофазными и трехфазными генераторами
Мощность однофазных генераторов обычно ограничивается 25 кВА. При более высоких номиналах дешевле получать однофазное питание от трехфазного генератора, чем покупать специальные однофазные блоки для более высоких нагрузок. Прочтите следующую статью «Советы по покупке бывших в употреблении генераторов», чтобы найти подходящий генератор для любой ситуации.

Выбор между однофазным и трехфазным выходом зависит исключительно от типа приложения, на которое будет подаваться питание. Однофазные генераторы лучше всего подходят для однофазного выхода, тогда как трехфазный генератор может легко обеспечивать как однофазное, так и трехфазное питание. Если все ваши приборы работают от однофазного питания, имеет смысл выбрать однофазный генератор. Если вам нужно управлять приборами, которые работают на разных фазах, лучше всего подойдет трехфазный генератор.Однако важно учитывать баланс нагрузки при переходе от однофазного генератора к трехфазному.

▷ Работа Трехфазных электродвигателей от однофазной сети

Электродвигатели можно классифицировать по количеству фаз питания. Их можно разделить на однофазные, двухфазные и трехфазные.

Давайте узнаем больше об этом благодаря новой статье Удо, которую он любезно прислал нам несколько дней назад.

Двухфазные двигатели больше не используются. Однофазный двигатель имеет два типа подключения; живой и нейтральный. Эти двигатели работают от однофазного источника питания и имеют одно переменное напряжение. Поскольку они генерируют только переменное, а не вращающееся магнитное поле, для запуска им требуется конденсатор. Однофазные двигатели обычно используются в приложениях малой мощности.

Трехфазные двигатели, с другой стороны, для работы требуют трехфазного источника питания. Эти двигатели приводятся в действие тремя отдельными переменными токами одинаковой частоты, которые достигают пика в разные моменты времени.Трехфазный двигатель имеет три провода под напряжением, а иногда и нейтраль.

Рис. 1: Детали трехфазного двигателя | изображение: electricalengineeringtoolbox

Трехфазные двигатели обычно имеют мощность на 150% больше, чем их однофазные аналоги. Они самозапускаются, поскольку создают вращающееся магнитное поле. Эти двигатели не создают вибрации и менее шумны, чем однофазные двигатели. К сожалению, большинство конструкций подключено к однофазному питанию.

Хотя в здании часто используется более одной фазы, единовременно может использоваться только одна фаза. Это создает проблемы, когда приложение требует трехфазного двигателя или когда доступен только трехфазный двигатель. К счастью, есть способы, которыми трехфазный двигатель можно «настроить» для работы от однофазного источника питания.

Преобразователь частоты

Самый простой способ - использовать частотно-регулируемый привод (VFD). ЧРП - это электрическое устройство, которое управляет двигателями, которые работают с регулируемой скоростью.Он состоит из выпрямителя, конденсатора промежуточного контура и инвертора. ЧРП выполняет преобразование мощности трехфазного двигателя в однофазное, выпрямляя каждую пару фаз в постоянный ток, а затем инвертируя постоянный ток в трехфазную выходную мощность. Это не только устраняет пиковый ток во время запуска двигателя, но также позволяет двигателю плавно переходить от нулевой скорости к максимальной.

Рис. 2: Преобразователь частоты | изображение: indiamart

ПЧ

доступны с разной номинальной мощностью для разных двигателей.Все, что вам нужно сделать, это подключить источник питания ко входу частотно-регулируемого привода и подключить трехфазный двигатель к его выходу.

Поворотный фазовый преобразователь

Другой метод работы трехфазного двигателя от однофазного источника питания - это использование вращающегося фазового преобразователя (RPC). Вращающийся фазовый преобразователь - это электрическая машина, которая переводит энергию из одной многофазной системы в другую.

Рис. 4: Подключение схемы преобразования вращающегося фазового преобразователя | изображение: plantengineering

Эти преобразователи генерируют чистые трехфазные сигналы от однофазной сети посредством вращательного движения.RPC намного дороже, чем частотно-регулируемые приводы, поэтому их редко можно использовать для преобразования фазы двигателя.

Рис. 5: Поворотный фазовый преобразователь | изображение: scosarg.com

Перемотка мотора

Последний способ заставить трехфазный двигатель работать от однофазной сети - это перемотать двигатель. Этот метод также известен как однофазное. Он предполагает перемотку электродвигателя с помощью конденсаторов. Трехфазная мощность поступает через три симметричные синусоидальные волны.Эти волны не совпадают по фазе друг с другом на 120 электрических градусов.

Для преобразования трехфазного двигателя две его фазы подключаются к однофазному источнику питания. Фантомная ветвь создается для третьей фазы с помощью конденсаторов. Конденсаторы вызывают смещение на 90 электрических градусов между вспомогательной и основной обмотками. Для того, чтобы ток был сбалансированным, используемые конденсаторы должны быть подходящей емкости для нагрузки. На рисунке ниже показана принципиальная схема преобразования трехфазного в двухфазный режим с использованием однофазного метода.

Вы когда-нибудь запускали трехфазный двигатель? Как все прошло и есть ли у вас советы для нас?

Как преобразовать однофазное питание в трехфазное

Обновлено 15 декабря 2018 г.

Кевин Бек

В Соединенных Штатах большая часть энергии, поступающей в дома людей, является однофазной. Однако электроэнергия, вырабатываемая на электростанции, является трехфазной. Это идея тех больших линий электропередачи, которые вы видите прикрепленными к высоким башням - эти линии должны передавать столько напряжения, сколько возможно, на большие расстояния, прежде чем эта мощность будет "отведена" и доставлена ​​в районы при значительно пониженном напряжении.

Однофазного питания достаточно практически для всех бытовых приборов, тогда как промышленные установки с тяжелым оборудованием требуют трехфазного питания. Но что, если вам нужно трехфазное питание, а все, что у вас есть, - это однофазное питание, поступающее в ваш дом?

Трехфазное питание: визуальная аналогия

Представьте себя и двух своих (явно скучающих) друзей, идущих взад и вперед со скоростью 2 метра в секунду (около 4,5 миль в час) по дороге, идущей на север. юг и измеряет 60 метров от конца до конца.Каждый из вас начинает в середине этого пути, идет к северному концу, возвращается к началу, продолжает идти к противоположному концу и снова возвращается к середине, тем самым завершая один 120-метровый «круг» или цикл. Поскольку каждый из вас идёт со скоростью 2 метра в секунду, один путь туда и обратно занимает у каждого человека ровно 60 секунд.

Предположим далее, что в начальной точке «статус» каждого из вас равен нулю. Вы получаете одну единицу статуса за каждый метр, который вы идете на север, и теряете единицу статуса за каждый метр, который вы идете на юг.Таким образом, всякий раз, когда один из вас достигает северного конца пути, этот человек имеет статус 30, в то время как любой, кто делает поворот на южном конце, имеет статус -30. Вы понимаете, что трое из вас могут максимально отделить себя друг от друга, начав с интервалом в 20 секунд, потому что каждая схема занимает 60 секунд, и вас трое, и 60, разделенное на 3, равно 20. Если вы выполните алгебру, вы обнаружите, что когда один из вас максимизировал свой «статус» со значением 30, достигнув северного конца, двое других проходят друг друга на полпути вдоль южного участка, один направляется на север, а другой - на юг, где каждый ходок имеет статус -15.Если вы сложите свои значения статуса вместе в такой момент, они в сумме составят 30 + (-15) + (-15) = 0. Фактически, можно показать, что это сумма всех ваших значений статуса в любое время. равно 0 до тех пор, пока вы втроем точно расставлены, как описано.

Мощность и напряжение в цепях переменного тока

Это предлагает модель того, как выглядит трехфазная электрическая мощность, за исключением того, что «напряжение» заменяется на «состояние», и вместо одного цикла, происходящего каждые 60 секунд, происходит 60 циклов напряжения каждый второй.Кроме того, вместо того, чтобы каждый человек проходил начальную точку дважды в минуту, напряжение проходит через нулевую точку 120 раз в секунду.

Из-за того, что мощность, ток и напряжение связаны математически, трехфазная мощность остается на постоянном, ненулевом уровне, даже если три отдельных напряжения складываются в ноль в любой момент. Это соотношение:

Здесь P - мощность в ваттах, V - напряжение в вольтах, а R - электрическое сопротивление в единицах, называемых омами. Вы можете видеть, что отрицательные напряжения вносят вклад в мощность, потому что возведение отрицательного числа в квадрат дает положительное значение.Полная мощность в трехфазной системе - это просто сумма мощности трех отдельных значений мощности каждой фазы.

Кроме того, если вы когда-нибудь задавались вопросом, как переменный ток (AC) получил свое название, теперь у вас есть ответ. Напряжение никогда не бывает стабильным ни в однофазных, ни в трехфазных системах, и, как следствие, нет ни тока; они связаны законом Ома: V = IR, где I означает ток в амперах («амперах»).

Однофазное питание: расширение аналогии

Чтобы расширить аналогию «приятель-ходьба-вперед-вперед» на однофазное питание, просто представьте, что двух ваших друзей зовут домой к обеду, пока вы продолжаете идти, и вот они. у тебя есть это.То есть трехфазная мощность - это буквально три однофазных источника питания, взаимно смещенных на треть цикла (или, в тригонометрическом выражении, на 120 градусов). В однофазном источнике питания каждый раз, когда одно напряжение ненадолго становится равным нулю, выходная мощность также уменьшается. Возможно, теперь вы понимаете, почему небольшие приборы, на которые не сильно влияют очень короткие перебои в подаче электроэнергии, могут работать от однофазной энергии, в то время как большие машины, которые работают с высокими уровнями мощности (мощности), не могут; им требуется большой и стабильный источник питания.

Все вышесказанное легче понять, просмотрев график зависимости напряжения от времени для трехфазного источника питания (см. Ресурсы). На этом графике отдельные фазы изображены красными, пурпурными и синими линиями. Их сумма всегда равна нулю, но сумма их квадратов положительна и постоянна. Таким образом, при неизменном значении R мощность P в этих установках также постоянна благодаря соотношению P = V 2 / R.

Для однофазной сети нет напряжений для суммирования, а напряжение однофазной сети проходит через нулевую точку 120 раз в секунду.В эти моменты мощность падает до нуля, но восстанавливается достаточно быстро, чтобы небольшие светильники, приборы и т. Д. Не испытывали заметных перебоев.

Преобразование однофазного в трехфазное

Если у вас есть трехфазный двигатель в более крупном устройстве, таком как промышленный воздушный компрессор, и у вас нет доступа к трехфазному питанию из-за особенностей вашей локальной сети настроен, существуют обходные пути, которые вы можете использовать для правильного включения вашего оборудования. (Один из них - просто заменить трехфазный двигатель однофазным, но это далеко не так умно, как другие решения.)

Доступны многочисленные типы трехфазных преобразователей. Один из них, статический преобразователь , использует тот факт, что, хотя трехфазный двигатель не может запускаться от однофазной мощности, он может продолжать работать от однофазной мощности после запуска. Статический преобразователь делает это с помощью конденсаторов (устройств, которые могут накапливать заряд), что позволяет статическому преобразователю заменять одну из фаз, хотя и неэффективным способом, который гарантированно сокращает эффективный срок службы двигателя.Поворотный фазовый преобразователь , с другой стороны, действует как своего рода комбинация замещающего трехфазного двигателя и независимого генератора. Это устройство включает в себя холостой двигатель, который после того, как он приводится в движение, не вращает движущиеся части в родительских машинах, а вместо этого вырабатывает мощность, так что вся установка может достаточно хорошо имитировать трехфазную систему питания. Наконец, частотно-регулируемый привод (VFD) использует компоненты, называемые инверторами, которые могут использоваться для создания переменного тока практически любой желаемой частоты и воспроизводить большинство условий в стандартном трехфазном двигателе.

Ни один из этих преобразователей не идеален, точно так же, как хлебный нож можно использовать для легкой резки мяса. Но хлебный нож лучше, чем ваши голые руки, и поэтому эти преобразователи действительно хорошо иметь под рукой, если вы часто работаете с энергоемким оборудованием и инструментами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
