Прогрев бетона проводом - пошаговое руководство, схема програва

Ни одно строительство не обходится без такого материала, как бетон. Иногда он требует прогрева, а это процесс достаточно серьезный. Здесь важно знать в точности всю технологию процесса. От этого напрямую зависит прочность и долговечность изготавливаемого материала. Самый распространенный способ – прогрев бетона проводом.

Зачем прогревают бетон?

Строительство зданий, сооружений и прочих конструкций с использованием раствора в зимнее время не обходится без обогрева. Как правило, гидратация раствора при отрицательных температурах полностью не проходит. А еще вы можете прочитать про марку бетона для ленточного фундамента, его типы, технология заливки, самостоятельный расчет. Он затвердевает не целиком, некоторые участки смеси замерзают. После оттаивания связь смеси будет нарушена, что непременно скажется на качестве и долговечности сооружения.

Зимой электрический прогрев конструкции обязателен. Процесс затвердевания смеси ускоряется в определенных (плюсовых) температурных условиях. При этом не нарушается структура связующей смеси, и не страдает прочность непосредственно самой конструкции. Вот зачем прогревают бетон проводом в холодное время года.

Каким материалом воспользоваться?

Самым распространенным материалом для этого является провод нагревательный ПНСВ. Он прост в применении, к тому же сравнительно недорогой. Состоит из оцинкованной или стальной однопроволочной жилы, имеющей круглую форму, и полиэтиленовой или ПВХ пластикатовой изоляции. Такой материал используют для прогрева в температурных условиях от + 5 градусов и ниже. На этой странице вы сможете узнать про пропорции для приготовления бетона, его компоненты и параметры.

Способ прогрева бетона проводом ПНСВ достаточно прост. ПНСП сильно нагреваются и передают тепло конструкции. Для проведения процедуры одного нагревательного элемента не достаточно. Понадобится трансформаторная подстанция (понижающая), которая имеет систему, отвечающую за регулировку тепловой силы. Исходя из внешних изменений температурного режима, устройство регулирует тепловую мощность. Именно от такой подстанции и будет происходить нагрев. Такая установка позволяет нагревать смесь до 30 куб.м.

Как рассчитать обогрев конструкции?

Расчет прогрева бетона проводом заключается в следующем: на один кубический метр смеси понадобится примерно 60 метров ПНСВ. Учитывается так же площадь, вид конструкции, необходимая электрическая мощность. Необходимая длина секции нагревательного элемента также может завесить от напряжения трансформаторной подстанции. То есть чем ниже ее напряжение, тем меньше нужна длина. Перед тем как приступать к расчету, прочитайте про бетон для фундамента: состав, пропорции, основные марки. А так же про то, какой расход цемента в бетонной смеси: основные качества составляющих, пропорции цемента в различных марках бетона, допустимые погрешности.

Провод ПНСВ, будучи погруженным в раствор, нормально функционирует при рабочем токе в 14-16 Ампер. Поэтому преимущественно выбирать именно такой показатель рабочего тока. При этом на открытом воздухе с таким показателем нагревательный элемент достаточно быстро выходит из строя. Вследствие этого его холодные концы (часть, которая должна остаться за пределами конструкции) должны состоять из другого провода – АПВ. Их длина обычно составляет от полуметра до метра. Оптимальным напряжением будет третья ступень трансформаторной подстанции – 75 Вольт.

Перед тем как прогреть бетон проводом, следует разработать субъективную для конкретной конструкции технологическую карту и составить схему укладки нагревательного элемента. Схема прогрева бетона проводом обычно выглядит так: чертеж конструкцией с обозначениями мест укладки провода. Он обычно укладывается змейкой, не соприкасаясь друг с другом. На чертеже обязательно следует определить точки выхода (холодных концов) нагревательного элемента.

Технология прогрева: пошаговое руководство

После того, как произведены все расчеты, составлена технологическая карта и схема, можно приступать к процессу прогрева:

  1.  Нагревательный элемент следует уложить равномерно в места заливки. Он не должен соприкасаться с другими своими частями. Так же следует следить, чтобы нагревательный элемент не выходил за пределы конструкции и не касался опалубки.
  2.  Прежде чем вывести концы кабеля за пределы обогрева, следует соединить холодные концы с нагревательными выходами, спаяв их. Для того, что бы тепловое поле хорошо сохранялось, рекомендуется участки пайки обвернуть металлической фольгой.
  3.  При помощи мегомметра следует провести тест-проверку для того, чтобы обеспечить размеренную нагрузку тока по фазам.
  4.  Заливают конструкцию раствором бетона.
  5.  На этом этапе через трансформаторную подстанцию (понижающую) можно подавать ток.

Это один из самых простых способов, как осуществить прогрев бетона проводом. Видео по теме поможет лучше разобраться и понять, что собой представляет технологический прогрев бетона.

Обогрев конструкции без трансформатора

Прогрев бетона проводом без трансформатора осуществляется при помощи специального финского кабеля «БЕТ» или электрической резиновой кабельной греющей секции. И «БЕТ», и греющий кабель работают от обычной розетки питания с напряжением 220 Вольт. Так же как и прогрев бетона проводом ПНСВ, процесс его прогрева без трансформатора прост: материал укладывается в места заливки по соответствующей схеме, бетонируется, а выведенные концы подключаются к сети.

Из всего вышесказанного, следует вывод, что технология прогрева бетона проводом не представляет особой сложности. Главное в этом деле – правильный расчет и точная схема, по которой следует максимально точно распределить нагревательный элемент по бетонной конструкции. А здесь вы сможете узнать про бетон марки М200.

Прогрев бетона греющим проводом ПНСВ: технология, схема укладки, метод подключения

Проведение бетонных работ в холодное время года имеет свои особенности. Основная проблема – схватывание раствора, содержащего воду, которая может замерзнуть и бетон не успеет достичь своих параметров. Но, даже, если этого удалось избежать – в холод скорость застывания бетона значительно ниже и, такой растянувшийся процесс, сделает работы нерентабельными. В подобных случаях можно применить способ прогрева бетона проводом ПНСВ.

Для достижения необходимой твердости бетона в зимнее время, наиболее разумным способом является электропрогрев. Такой способ допускается нормами СП 70.13330.2012 и рекомендуется к применению при любых работах. После того как бетон застывает, провод остается в нем, поэтому целесообразно применять именно эту марку, т.к. она относительно недорогая и дает положительный экономический эффект.

Использование провода ПНСВ

При прогревании бетона кабелем в зимнее время, решаются сразу несколько задач. В результате превращения частичек воды в кристаллы, в бетонной смеси не замедляется, а полностью останавливается процесс гидратации цемента. При превращении в лед вода расширяется, подвергая разрушению те, уже образовавшиеся связи в растворе, значит, даже после увеличения температуры, бетон уже не вернет своих качеств.

Наиболее оптимальная температура для застывания и набора необходимых кондиций раствора 20ºС. Когда температура снижается, особенно, если ниже 0, эти процессы существенно замедляются и это при том, что в процессе гидратации выделяется тепло.

Чтобы в холодное время года бетон набрал все свои максимальные характеристики – не обойтись без подогрева проводом ПНСВ либо любым другим кабелем/проводом, в следующих ситуациях:

  • монолит и опалубка не имеют достаточной теплоизоляции;
  • чем больше масса залитого монолита, тем более затруднен его равномерный прогрев;
  • отрицательная температура окружающей среды, под действием которой происходит замерзание жидкости в смеси.

Провод ПНСВ. Характеристики

Краткое описание провода ПНСВ – одна стальная жила с площадью поперечного сечения 0,6-4мм, диаметром 1,2-3мм, есть марки проводов, которые имеют цинковое покрытие, для снижения воздействия на них агрессивными средами, а дополнительно, сверху такой провод еще покрывается ПВХ- материалом, который хорошо выдерживает многочисленные гибы и скручивания и влияние агрессивных сред. Провод ПНСВ обладает хорошим удельным сопротивлением.

Провод нагревательный ПНСВ-1,2

Прогревочный кабель (провод) ПНСВ имеет следующие характеристики:

— 0,15 Ом/м – удельное сопротивление;

— от -60 до +50ºС рабочий температурный диапазон;

— 60м провода расход на 1м,куб бетонной смеси;

— до -15 ºС – температура укладки.

С помощью алюминиевого провода АПВ кабель подключается к холодным концам. Для питания подходит трехфазная сеть 380 В, через трансформатор. Если расчет произведен правильно, то ПНСВ можно подключать и к бытовой электросети 220 В, но для этого длина провода должна быть не менее 120м. Рабочая сила тока на проводе, расположенном в массе бетона – 14-16 А.

Схема укладки. Прогрев бетона

До начала укладки провода на объекте осуществляется монтаж опалубки и устраивается армирующий пояс. Потом с расстоянием между проводами от 8 до 20см, производится укладка провода, при этом учитывается температура воздуха, влажность и сила ветра. Не допускается нахождение провода в натянутом состоянии, с помощью специальных зажимов провод крепится к арматуре. Исключены перехлесты токоведущих жил и изгибы, перегибы радиусом менее 25см, минимальное расстояние между проводами 1,5см, для недопущения короткого замыкания.

Схема укладки греющего кабеля ПНСВ в бетон

Наиболее часто встречаемая схема укладки провода – змейка, аналогичная системе «теплый пол» в жилых помещениях. Эта схема экономит расход кабеля и наиболее равномерно и качественно распространяет тепло по массе бетона. До начала заливки бетона в опалубку следует проверить, что в ней нет льда, воды, температура раствора не ниже +5ºС, схема смонтирована правильно, а концы выведены на достаточное расстояние для последующего удобного  подключения.

До проведения работ по прогреву бетона необходимо ознакомится с прилагаемой к проводу инструкцией. При подключении через секции шинопроводов используют две схемы – «звезда» и «треугольник». При «треугольнике» система делится на три участка, которые параллельно подключаются к выводам трехфазного трансформатора, а при «звезде» — в узел соединяются три провода и далее три свободных контакта подсоединяются к трансформатору. Обогреваемый участок ограждается забором, питающее устройство располагается не менее чем в 25 метрах от объекта.

Происходит полная заливка всей массы бетона до момента подключения. Процесс прогрева бетона проводом состоит из нескольких шагов:

  1. Для равномерного прогревания бетонной массы, прогрев осуществляется со скоростью не более 10ºС/час;
  2. Пока бетона не набрал 50% технологической прочности длится процесс прогрева, рабочая температура не должна быть более 80ºС, наиболее рациональное значение температуры 60ºС;
  3. Для предотвращения растрескивания массы бетона и сохранения ее монолитности, скорость остывания не должна превышать 5ºС/час.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

Если все технические требования были выполнены, то бетон достигнет той прочности, которая от него требуется. В дальнейшем, после остывания, провод остается в массе бетона и становится дополнительным армирующим фактором. Учитывая, что кабель ПНСВ и провод ВЕТ можно подключать напрямую к бытовой электросети, то их применение выглядит наиболее рациональным и удобным.

Подключение осуществляется через щитовую или розетку. Такие кабели исключают перегрузку. Провод ВЕТ реже применяется в строительстве из-за своей высокой стоимости.

Опалубка с ТЭНами и электродами – вот еще один возможный способ прогрева бетона, при этом способе уложенная в раствор арматура, подключается к электросети с помощью понижающего трансформатора или сварочного аппарата. Такой способ подогрева бетона не требует кабеля или провода, но является боле затратным по расходу электроэнергии, потому что вода, находящаяся в бетонном растворе, является проводником и ее сопротивление в процессе затвердевания значительно возрастает.

Алгоритм расчет длины провода

От точности произведенного расчета длины провода зависит экономическая эффективность и конечный результат всего процесса, поэтому так важно уделить этому моменту достаточно внимания и учесть все сопутствующие факторы. Самый важный показатель – количество, поступающего в монолит бетона, тепловой энергии, а она уже, свою очередь, зависит от влажности, температуры окружающей среды, объемов монолита и заливаемой  формы.

Учитывая температуру, высчитывается необходимый шаг укладки, средняя длина петли от 28 до 36м, например, при температур окружающей среды +5ºС, шаг и расстояние между жилами должны не превышать 20см, а при каждом дальнейшем понижении на 5ºС, эти цифры уменьшаются на 4см, так, при -15ºС, остается не более 12см.

Рассчитывая мощность, обязательно учитывают потребляемую мощность самого нагревающего провода ПНСВ, у наиболее распространенного диаметра 1,2мм, она равняется 0,15 Ом/м, а у проводов с большим сечением сопротивление снижается пропорционально, например провод диаметром 2мм располагает сопротивлением всего 0,044 Ом/м, а 3мм – 0,02 Ом/м.

Таблица расчета длины для кабеля ПНСВ

Так как потребляемая проводом мощность (одного метра) равна 38,4 Вт, то, соответственно, рабочий ток в цепи должен быть не более 16 А (рассчитывается как произведение квадрата силы тока на удельное сопротивление). Для получения суммы необходимой мощности необходимо перемножить метраж на 38,4 Вт.

Аналогичным методом высчитывается и рабочее напряжение понижающего трансформатора. Допустим, при силе тока 16 А, использовано 100м провода ПНСВ 1,2мм, то его общее сопротивление будет равно 15 Ом и по известной формуле рабочее напряжение будет равно 240 В.

Самый дешевый способ прогрева бетона – применение провода ПНСВ, но нужно учитывать, что для его подключения нужны высококвалифицированные сотрудники. Для снижения затрат на прогрев, рекомендуется применять в необходимом количестве и соответствующего качества теплоизоляционные материалы, тогда нагрев происходит более быстро, а остывание равномерно.

Характеристики и составы современных марок бетона, читайте здесь.

Цены на провод ПНСВ 1.2

Видео: Обогрев бетона с помощью провода ПНСВ:

Смотрите также:

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Прогрев бетона проводом - технология прогрева проводом ПНСВ и расчет его длины

Прогрев бетона необходим при минусовых температур окружающей среды (более, чем - 5 С), а также при низких плюсовых температурах для ускорения твердения бетона. Если не осуществить своевременный прогрев бетона, то он не затвердеет, не наберет нужную прочность и может быстро разрушиться.


Одним из способов предотвратить это - осуществить прогрев бетона проводами. Для этой цели существуют различные марки нагревательных проводов: ПНСВ, ПГПЖ, ПНВЖ. Наиболее популярный способ - прогрев бетона проводом ПНСВ.

Рекомендуем просмотреть краткое видео, где специалист строительной компании показывает, как проходит прогрев бетона проводом ПТПЖ, и почему это выгоднее:

Технология прогрева бетона проводом ПНСВ

Для прогрева бетона проводом ПНСВ его погружают в бетон. Для прогрева таким способом обязательно нужен трансформатор. Ток на провод ПНСВ выбирают в диапазоне 14-16 А, причем подключенный провод нельзя выносить на воздух, где он просто сгорит, подача напряжения осуществляется, когда провод погружен в бетон. При прогреве бетона проводом ПНСВ сам провод укладывают нитками внутри конструкции. Концы, которые, выходят из бетона изготавливаются из другой марки провода - АПВ-4, АПВ-2,5, длиной примерно 0,5-1 метр. Провод ПНСВ равномерно распределяется витками по площади прогрева шагом 2,5-20 см, в зависимости от места прогрева бетона. Таким образом провод ПНСВ может прогреть бетонную конструкцию толщиной 10 см. Если конструкция больше по толщине, то нужно делать несколько ниток провода ПНСВ в вертикальной плоскости (шаг 8-10см).

Заказать провод ПНСВ

Расчёт провода для прогрева бетона

Расчет провода для прогрева бетона необходим, чтобы избежать как перегрева короткого провода, так и дополнительных расходов на его излишек.

Формула расчёта провода для прогрева бетона выглядит следующим образом, где:

U-рабочее напряжение, В

S-сечение жилы провода, мм2

p-удельное сопротивление жилы при рабочей температуры, Ом*мм2/м

pt-погонная нагрузка на провод, Вт/м

Погонная нагрузка на провод зависит от типа бетонных конструкций: для армированных - 30-35 Вт/м, для неармированных - 35-40 Вт/м.

Удельное сопротивление жилы при определенной рабочей температуре можно рассчитать по формуле или определить по таблице соотношения максимальной температуры и погонной нагрузки. Формула и таблицы приведены в Рекомендациях по выбору технологических параметров электро прогрева бетона и расчету нагревательных проводов (стр 13-17).

Для получения консультации по прогревочным проводам вы можете обратиться к специалистам нашей компании по тел. 8(800) 555-88-72 или задать вопрос он-лайн

Для получения консультации по прогревочным проводам вы можете обратиться к специалистам нашей компании по тел. 8(800) 555-88-72 или задать вопрос он-лайн

Задать вопрос


Технология прогрева бетона

%PDF-1.5 % 2 0 obj > /Metadata 4 0 R /Pages 5 0 R /StructTreeRoot 6 0 R /Type /Catalog >> endobj 4 0 obj > stream

  • Александр
  • application/pdf
  • Технология прогрева бетона
  • 2011-11-17T13:42:38+03:00Microsoft® Word 20102019-10-25T21:14:53+03:00Microsoft® Word 2010uuid:05ba8cc8-4e36-4256-968f-4505cb53fa35uuid:ce24bd30-3a55-4c3a-9e3b-9f1ba01ce0b7 endstream endobj 25 0 obj > stream x\ˎ0º|lw;Hd1$6= %Quԩ. n>pq̾Eh4hY9y;f

    Прогрев бетона сварочным аппаратом, как греть бетон при помощи сварочника

    При электропрогреве бетона в температурных условиях ниже +5°C используют специальные масляные или воздушные трехфазные трансформаторы для понижения напряжения сети 200 или 380 В. Но в случае небольших объемов при заливке фундамента на дачном участке своими руками, например, иногда рациональнее использовать сварочный аппарат (двухфазный), который зачастую уже имеется в наличии, а не покупать или арендовать тот же ТСЗП-80. Способ для так называемых «домашних условий».

    Такое решение имеет место быть, хотя, и сопряжено с определенными трудностями. Попытаемся разобраться в них для типов греющих элементов ПНСВ провода и электродов.

    Прогрев бетона сварочным аппаратом и ПНСВ проводом

    Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для обогрева бетона сварочным трансформатором вместе с проводом нам понадобится сварочник 150-250 А, ПНСВ кабель, алюминиевый кабель холодных концов, амперметр (клещи) и изолента, на тканевой основе.

    Для примера приведу расчет для прогрева плиты 3,8 м3 размером 4x5x0,19 м при температуре воздуха около -12°C и сварочным аппаратом на 250 А. Итак, ПНСВ провод нарезаем на отрезки длиной по 18 метров. Длина определялась опытным путем и для вашего случая, возможно, будет другой. Каждый из таких отрезков способен выдержать ток до 25 А. Соответственно, для суммарных 250 ампер возможно использовать 10 отрезков. Но чтобы не пускаться в крайности и оставить небольшой запас будем ориентироваться на 8 проводов.

    К каждому куску ПНСВ с обеих сторон докручиваем алюминиевый провод такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы дотянулись до трансформатора. Саму скрутку изолируем изолентой.

    Укладываем отрезки провода, подвязывая их к арматуре пластиковыми креплениями или изолированным проводом, чтобы избежать замыкания. Для плиты провод можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода надо маркировать, например (+) и (-). Или можно концы развести по разным сторонам конструкции. Также очень удобно соединить фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолит) с клеммами.

    После заливки бетона сразу же подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, установленного на минимальный ток. Измеряем ток на сварочных проводах (должен быть до 240 А) и на каждом отрезке (должен быть до 20 А). По мере нагревания сила тока будет падать, и ее надо будет увеличивать на аппарате.

    В итоге плита данных габаритов приобрела нужную прочность за 40 часов. Также после заливки бетона, его рекомендуется укрыть защитной пленкой для предотвращения иссушения. При особо низких температурах сверху на пленку можно положить слой утеплителя.

    Видео по укладке ПНСВ провода можно посмотреть ниже:

    Прогрев бетона сварочным аппаратом и электродами

    При этом способе греющими элементами выступают электроды, вживляемые в бетон. И ток течет непосредственно через раствор. Из этого вытекает и главный недостаток прогрева сварочным аппаратом вместе с электродами: опасность поражения электрическим током находящимся рядом людей. Безопасным считается напряжение до 36 В. Если оно выше, то необходимо озаботиться недопущением на обогреваемый объект людей и животных. Также есть мнение, что подобные арматурные электроды быстро изнашивают сварочный трансформатор.

    Электроды (пруты арматуры) укладывают в конструкцию, соединяя последовательно таким образом, чтобы получилось два изолированных друг от друга отрезка. К одному из них подключаю прямой провод, к другому – обратный. Для контроля тока между двумя электродами подключают лампу накаливания (опционально). Очень важно измерять температуру бетона для недопущения его обезвоживания и растрескивания. Залитую конструкцию не забудьте укрыть пленкой и утеплителем во избежание потерь тепла и влаги.

    Прогрев бетона

    Случается, что строительство нужно начинать в зимнее (холодное) время года. Почему так случается? Во-первых, в зимнее время часто компании по производству строительных материалов предлагают хорошие скидки (потому как в зимний период строительство объектов уменьшается), а во-вторых, бывает так, что на местности, на которой должно произойти строительство, высоких температур в принципе не бывает.
    Но так или иначе, если вы приступили к бетонированию в сезон с холодным климатом, необходимо создать условия, при котором затвердевание бетона будет равномерным. Необходимая температура должна быть около 20 градусов Цельсия.

    Существует несколько методов прогрева бетона в холодное время:

    1.  Прогрев бетона электродами.
    2.  Электропрогрев бетона проводом ПНСВ
    3.  Электропрогрев опалубки
    4. Прогрев бетона инфракрасным излучением

    Прогрев бетона электродами

    Прогрев бетона электродами — самый простой и не затратный метод прогрева бетона в зимнее время, в связи с чем является самым распространенным. Принцип действия данного метода заключается в том, что ток, проходящий через бетон, который содержит влагу, выделяет определенное количество теплоты, чем согревает строительный материал.

    Прогрев бетона электродами может осуществляется с помощью:

    • пластинчатых электродов, которые располагаются на противоположных сторонах опалубки, пластины подключаются к разным фазам
    • металлической арматуры диаметром 8-12 мм, стержни арматуры вставляются в бетон на небольшом расстоянии друг от друга и подключаются к разным фазам.
    • струнных электродов. Принципе действия аналогичный. Используются при заливке колонн, балок, столбов и похожих конструкций.
    Внимание!
    При наличии в бетоне арматурного каркаса максимальное напряжение не должно быть более 127 Вольт. При его отсутствии возможно использовать напряжение 220 и 330 В (но не более!).

    Прогрев бетона электродами необходимо осуществлять только переменным током, так как при постоянном токе вода будет химически разлагаться.


    Электропрогрев бетона проводом ПНСВ

    Прогрев бетона проводом ПНСВ (П – провод, Н – нагревательный, С - стальная жила, В - ПВХ изоляция) — самый эффективный из всех методов прогрева. Если в методе, описанном выше, сам бетон выделял тепло, то в данном методе тепло выделяет сам провод, помещенный в бетон.  Такой провод пропускается вдоль арматурного каркаса, на нем и крепится. В зависимости от сечения провода устанавливается определенное количество провода на кубометр бетона.

    При использовании провода ПНСВ необходимо его уложить так, чтобы не было контактов с землей, опалубки, а также чтобы он не выходил за пределы бетона. В зависимости от длины, толщины и температуры окружающей среды рассчитывается подаваемое напряжение, которое, как правило, бывает около 50В.

    Электропрогрев опалубки

    Данный способ напоминает способ прогрева бетона пластинчатыми электродами, но обогрев опалубки осуществляется с внешней стороны опалубки или внутри нее. В опалубку необходимо предварительно заложить нагревательные элементы, которые будут  отдавать тепло бетону. Но данный метод не очень эффективен, потому как при заливке фундамента опалубка соприкасается не со всей конструкцией, а следовательно нагревание бетона будет происходить неравномерно и не полностью.

    Инфракрасный способ прогрева бетона

    Данный способ инфракрасного прогрева бетона применяется только для тонких конструкций, так как без использования специальных трансформаторов инфракрасное излучение не способно осуществить равномерный нагрев конструкций больших и средних размеров.

    При использовании данного метода необходимо укрывать бетонную конструкцию прозрачной пленкой. Инфракрасное излучение, проходя через пленку, будет нагревать бетон, а пленка поможет теплу и влаге оставаться внутри.

    Обогрев инфракрасным излучение осуществляется с помощью специальной установки, которая располагается непосредственно в нужном месте и направлена на обогреваемую часть бетона. Уровень тепла можно регулировать путем изменения расстояния между установкой и поверхностью бетонной конструкции.

    При использовании любого метода прогрева бетона в зимнее время необходимо помнить:
    - не превышать температуру обогрева более 500 С;
    - скорость нагрева бетона, так же как скорость остывания, не должна превышать 100 С в час.



    Провод прогревочный ПНСВ - Электросистемы

    Как купить провод ПНСВ для прогрева бетона?

    Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

    Если Вы хотите приобрести ПНСВ в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

    Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.


    Греющий провод ПНСВ

    Для обогрева бетона в большинстве случаев применяется провод с маркировкой ПНСВ, что расшифровывается как «провод нагревательный стальная жила виниловая оболочка».

    Всевозможные способы повышения температуры выложенной в опалубку смеси преследуют одну из двух целей:

    • Обеспечение набора прочности в зимнее время. При падении температуры монолита ниже нуля градусов вода в нем кристаллизуется, что полностью прекращает процесс гидратации цемента.Кристаллизация несвязанной воды разрушает бетон, расширяя его поры.
    • Ускорение схватывания и набора прочности в прочие сезоны. Повышение температуры смеси резко ускоряет все протекающие в ней процессы.

    Поскольку в процессе схватывания цемент выделяет изрядное количество тепла, дополнительный нагрев зимой нужен смеси далеко не всегда.

    Провод для прогрева бетона в холодное время года используется, когда:

    • Температура уличного воздуха значительно ниже нуля.
    • Нет возможности обеспечить качественную теплоизоляцию опалубки.
    • Модуль поверхности монолита (отношение его площади к объему) превышает значение 10 1/м.

    Характеристики

    • Структура:     Одножильный
    • Материал токоведущей жилы:     Сталь, оцинкованная сталь
    • Материал изоляции:     Поливинилхлорид, полиэтилен
    • Питание:     380 вольт через трансформатор. Питание от сети 220В тоже возможно, но с ограничениями по мощности (7КВт от электрощитовой, 3,5 КВт от розетки)
    • Рабочие температуры:     -600— +800С
    • Сечение:     0,6 — 4 мм

    ПНСВ состоит из стальной жилы в некоторых случаях дополнительно оцинкованной. Сверху она покрыта изоляционной оболочкой, выполненной из поливинилхлорида или его подвидов. Такой вид изоляции позволяет избежать переломов и перегибов внутренних жилок, а также предохраняет от возгораний. Кабель для прогрева бетона, в зависимости от диаметра жилы и электрического сопротивления, может выдержать, на каждый метр, нагрузку в 80-160 Ватт.

    Использование

    Провод типа ПНСВ оптимально применять для прогрева монолитного бетона, например, при заливке фундаментов или стен.

    Технологическая карта прогрева бетона проводом ПНСВ должна учитывать ряд его особенностей: сталь имеет сравнительно высокое удельное сопротивление, что ведет к куда более сильному, чем у меди или алюминия, нагреву проводника при умеренных токах. Нормой для уложенного в бетон провода считаются 14-16 А, однако на воздухе такой ампераж расплавит изоляцию.

    Поэтому ПНСВ подключается к трансформатору или иному источнику тока проводом с меньшим удельным сопротивлением.

    Как вариант, подключение может быть выполнено проводом ПНСВ того же сечения, но сдвоенным.

    Перехлесты и укладка соседних проводов на расстоянии менее 15 миллиметров недопустимы из-за вероятности перегрева с расплавлением изоляции и короткого замыкания.

    Поскольку сталь не отличается высокой гибкостью, провод укладывается с плавными изгибами радиусом не менее 25 мм. Укладка допустима при температуре окружающего воздуха не ниже -15 градусов. Инструкция связана с тем, что пластиковая изоляция при более низких температурах утрачивает эластичность и может быть нарушена при изгибе. Для более равномерного нагрева бетонной смеси уложенный провод рекомендуется покрывать металлической фольгой толщиной 0,2 — 0,5 мм.

    Нагревательную секцию можно собирать из нескольких отрезков; при этом допускается соединение не только через колодки, но и скрутками. Прогрев — мероприятие одноразовое, и контактирующие поверхности просто не успеют сколь-нибудь существенно окислиться.

    А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

    Простейшая схема укладки для прогрева бетона проводом ПНСВ — змейка.

    Превышение скорости увеличения температуры может привести к росту внутренних напряжений и растрескиванию. Регулировка выполняется постепенным повышением и понижением напряжения на трансформаторе. В течение первого периода раствор будет разогреваться, при этом недопустимо увеличивать температуру больше чем на 100 С за два часа. Второй период должен сопровождаться повышением температуры не более чем на 800 С. На заключительном этапе производится остывание. При этом тоже не следует торопиться, а понижение не должно оказаться больше 50 С в течение часа.

    Прогрев бетона сварочным аппаратом

    В общих чертах схема прогрева бетонного сварочного аппарата остаётся точно такой же, как и у выходного трансформатора - разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших предметов и почти идеален в домашних условиях, учитывая, что вам не нужно искать дополнительную мощность. Например, мы используем устройство на 250а при заливке небольшой тарелки 4х5м, а в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Прогрев бетона

    Примечание. Согласно СНиП 13.03.01-87 несущие конструкции При понижении среднесуточной температуры на улице ниже 5⁰С следует производить электрообогрев бетона. Это используется для того, чтобы в свежем растворе вокруг арматуры не образовывалась ледяная пленка.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использовать нагревательный контур

    Принципиальная схема - Как разогреть бетон сварочным аппаратом

    Примечание.Помимо петель, обогрев свежих бетонных конструкций может осуществляться электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если затвердевание раствора происходит при сбоях в температурном режиме (смесь движется), прочность резко падает и поверхность получается усадочной - это сразу видно при вырезании железобетонных алмазных кругов или алмазном сверлении отверстий в бетоне.

    Обогрев конструкций конструкций нагревательными контурами по принципу подачи предельного тока в кабель нужен в основном для площадок (фундаментов плит) перекрытий и реже для стен, когда не слышно само помещение. Такие схемы обычно питаются через понижающие трансформаторы, на которых есть регулировка напряжения - это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод экономичнее электродного ().

    Что нам нужно

    • Итак, как мы уже сказали, нам нужен трансформатор, значит дома для этих целей мы будем использовать мощность сварочного аппарата - в нашем случае до 250а, хотя можно и больше, но мы будем специально рассмотреть минимум, чтобы научиться извлекать выгоду по максимуму.Кроме того, как требует инструкция, нам понадобится провод ПНСВ - в этой ситуации прикладываем отрезки по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2,5-4 мм 2 (подходит АПВ), ватная изолента и проход, токовые клещи. Ну и, конечно, такие работы можно выполнять только на тех участках, где есть блок питания 220В - это может быть блок питания, но также (это бывает в начале строительства) можно использовать карбюратор или дизель ( экономичнее) генератор.

    Сопротивление ПНСВ в зависимости от толщины кабеля

    Приступаем к работе

    У нас есть сварочный аппарат на 250а, теперь нам потребуется ПНСВ, количество которых рассчитывается, опираясь на формулу R = U / I, а если мы знаем, что U = 220V, i = 250a, то r = u / i = 220/250 = 0,88.

    Что из этого следует - если у нас на выходе максимум 250а, то чтобы не перегружать прибор, сделайте руками 8 петель по 25а - этого будет вполне достаточно.Для этого возьмите кусок ПНСВ длиной 18м и диаметром 3,0 мм (0,05 см / метр) - для плиты 4х5м будет достаточно.

    Очистите концы ПНСВ 40-50 мм и подсоедините к каждому из них алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) - позаботьтесь, чтобы скрутка получилась плотный - от этого будет зависеть правильность работы нашей конструкции. Длина алюминиевой проволоки будет зависеть от того, на каком расстоянии вы сможете установить сварочный аппарат - целесообразнее будет подвести как можно ближе. Если эти концы получились короткими - не расстраивайтесь - их можно в любой момент увеличить на нужную длину, только тщательно изолировать скрутку ().

    Теперь нужно поставить ПНСВ, равномерно распределив его по площади, чтобы скрутки с алюминием попали внутрь стерневой пластины, но ни в коем случае не выходили из строя металлический каркас! Лучше всего, если вам удастся повернуть PNSV на два дюйма - внутри рамы - так, чтобы кабель был внутри как раз посередине плиты, как масло в бутерброде между двумя ломтиками хлеба одинаковой толщины.

    При заливке раствора вы можете легко сместить провод, поэтому его следует испытать на арматуре с кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ - так нагретый бетон с помощью сварочного аппарата будет эффективным и безопасный.

    Вы также можете разрезать ПНСВ на части на одной и той же петле и с каждой вывести алюминиевые концы, так будет намного проще проворачивать проволоку между стержнями арматуры в каркасе, только здесь нужно быть внимательным, чтобы не перепутать концы. Лучше всего пометить их маркером на изоляцию (поставить значки + и -).

    Для подключения сварочного аппарата можно использовать заземляющий кабель и тот, который идет к держателю, или прикрепить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее подключить схему после заливки и хотя бы включить регулятор напряжения, включить тумблер и проверить напряжение.

    Изначально возможен прыжок до 240-250а, но по мере разогрева и замораживания массы она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как греть бетон сварочным аппаратом надо постепенно, то напряжение проверять каждые 2 часа, постепенно увеличивая его (

    Климатические условия на большей территории Российской Федерации. Они диктуют свои условия для всех видов строительно-монтажных работ, проводимых в холодное время года.

    В связи с этим заливка бетонных конструкций в условиях отрицательной температуры окружающего воздуха возможна только при наличии технической возможности на строительной площадке смелого утепления конструкции, в том числе с помощью электричества.

    В промышленных масштабах прогрев бетона выполняется с помощью специальных трансформаторов и нагревательных кабелей. В домашних условиях при небольших объемах бетонных работ Допускается прогрев бетона сварочным аппаратом мощностью от 150 до 200 ампер.

    Что нужно для прогрева бетона сварочным аппаратом?

    • Бытовой сварочный аппарат мощностью 150-200 А. Важно! Не сварочный инверторный, а сварочный (трансформаторный) аппарат;
    • Проволока нагревательная ПНСВ диаметром 1.5 мм;
    • Проволока алюминиевая одинарная АВВГ 1х2,5 мм;
    • Лента хлопковая;
    • Плоскогубцы для бесконтактного определения силы тока.

    Подготовительные работы

    Провод ПНСВ разрезан на отрезки (нагревательные петли) 17-18 м. Полученные отрезки равномерно ложатся на арматурный каркас под заливку бетонной конструкции. При этом петли располагаются выше середины залитой плиты, если колонна заливается - слой бетона над нагревательными контурами должен быть не менее 4 см.

    Подвязка выводит изолированный алюминиевый провод. Идеально, если петли «змейки». Расстояния между петлями принимаются в зависимости от температуры воздуха - от 10 до 40 см. Здесь действует правило - «чем ниже температура, тем меньше расстояние».

    Количество нагревательных контуров зависит от мощности конкретного сварочного аппарата. Так как одна петля потребляет 17-25 А, в нашем случае (мощность 250 А) можно использовать не более 7-8 петель для ношения длиной 17-18 м.

    Важно! При укладке петель делается разметка окончания - один конец отмечают лентой, второй оставляют свободным.

    Петли уложены и завязаны. Теперь им нужно построить алюминиевые провода, которые будут подключены к сварочному аппарату. Длина алюминиевой проволоки определяется расположением сварочного аппарата, но не более 8 метров.

    Скрутка нагревательного контура и протяженный провод - изолирующая НВ лентой, и у нас она такова, что остается в толщине заполнения конструкции. В противном случае скрутка перегреется и подгорит. Маркировка ленты переносится на концы алюминиевых проводов.

    Подключение к сварочному аппарату и прогрев

    После заливки бетона все алюминиевые концы (обширные) петли присоединяются к сварочному аппарату. При этом концы с маркировкой ленты и без нее подключаются к разным полюсам сварочного трансформатора. Включите сварочный аппарат на минимальную нагрузку регулятора мощности.

    Клещи проверяют каждую из шлейфов - потребляемый ток должен быть не более 12-14 ампер. Через 1 час вы можете добавить половину мощности машины, а через 2 часа вы можете включить устройство на полную мощность.

    Еще раз проверьте силу тока в каждой петле. Сила тока должна быть не более 25 А. Как показывает практика, мощности шлейфа 20 А хватит для прогрева бетона при температуре окружающей среды до минус 10 ° С.

    Особенности прогрева бетона сварочным трансформатором

    • Время прогрева зависит от мощности конструкции и температуры окружающего воздуха. При температуре воздуха до минус 10 ° С для гидратации бетона достаточно двух суток;
    • Поверхность бетонной конструкции необходимо утеплить напитками или циновками;
    • Бетон перегревать не нужно - конструкция под слоем утеплителя должна быть чуть теплой и ничего лишнего.
    1. Прогрев бетона нагревательной проволокой;
    2. Разогрев бетона кабелем;
    3. Разогрев бетона сварочным аппаратом.

    Для данной операции понадобится нагревательный провод марки ПНСВ. Принцип действия этого метода основан на разогреве бетона сильной борьбой. Нагрев провода осуществляется с помощью понижающего трансформатора, имеющего схему регулировки напряжения с помощью двигателя, регулирующего количество витков на обмотке.Такой способ удобен тем, что при постоянной смене погодных условий можно регулировать количество тепла, отдаваемого бетону.

    Технологическая карта обогрева бетонной проволоки

    1. Нагревательная проволока укладывается в уже подготовленную конструкцию с опалубкой и арматурной сеткой так, чтобы проволока не касалась стен опалубки, не пересекала друг друга и не выходила за уровень заполнения бетона.
    2. После укладки провода концы следует вытащить, но перед его пайкой холодные концы (шипы должны быть изолированы металлической фольгой для сохранения тепла, отдаваемого проводом).
    3. Для расчета необходимого количества проводов необходимо использовать нормативно-техническую документацию (чертежи, технологические карты, ППР и т. Д.)
    4. Необходимо измерить сопротивление жилы и изоляции мегомметром (необходимо знать равномерность нагрузки).
    5. Установленная схема обслуживает напряжение с понижающим трансформатором.

    Технологическая карта разрабатывается каждый раз новой для разных конструкций и марок бетона.

    Метод разогрева бетона Кабельный метод более пикантный, чем метод утепления проволокой, так как не требует дополнительных энергозатрат и дополнительного оборудования.

    Технологическая карта обогрева бетонного кабеля

    1. Составьте схему монтажа кабеля.
    2. Нагревательный кабель монтируется в основании конструкции перед заливкой бетона.
    3. Нагревательный кабель фиксируется крепежом (хомуты, проволока).
    4. После монтажа кабеля перед заливкой необходимо проверить его целостность и правильность установки.
    5. Провести испытания кабеля.
    6. Подключите кабель к низковольтной сети.

    Метод основан на нагреве стальных элементов с помощью сварочного трансформатора.

    1. Стальные элементы, например, остатки арматуры одной секции, по низу конструкции разместите одинаково. (Не используйте усиленную конструкцию в качестве стальных элементов).
    2. Подключите стальные элементы параллельно электрической цепи с помощью проводов и выведите лампу изменения напряжения для управления изменением напряжения на выходах (при смене лампы лампа будет светить, яркой или тусклой).
    3. Подключите сварочный аппарат к выводам данной конструкции.

    Время затвердевания бетона более 1 месяца.

    Внимание !!! Сварочный аппарат следует подключить в отдельную группу, чтобы не вызывать перегрузки других низковольтных сетей.

    На морозе вода, содержащаяся в бетоне, замерзает, что приводит к остановке или торможению химических процессов, способствующих застыванию бетона. Известна пара часто используемых методов:

    1. Добавление антифриза в бетон.

  • Бетонная заливка в опалубке.
  • Противоморозные присадки хорошо переносят морозы При температуре -30 С сохраняют свои физико-химические свойства. В состав присадок входит жидкое вещество антифриз, которое не дает воде замерзнуть. Для железобетонных конструкций подходят добавки с нитритом натрия и натриевым форматом. Основная способность - сохранение физико-химических и антикоррозионных свойств при понижении температуры ниже 0 С.

    Калий - химическое вещество, хорошая антикоррозионная добавка. Хорошо растворяется даже в небольшом количестве воды, разрушения не вызывает. Материал экономически выгоден в строительстве при утеплении бетона.

    При применении следует ознакомиться с инструкцией по применению и безопасности.

    Заливку бетонной стяжки проводят не только летом, когда стоит теплая погода, но и зимой, когда температура редко поднимается выше нуля. Как известно из школьных курсов физики, вода минус температура воздуха из жидкого состояния переходит в твердое состояние, а значит зимой нужно будет прогреть бетон сварочным аппаратом, потому что этот материал попадает в воду.

    Сегодня активно используются такие способы разогрева бетона, как нагрев через Кабель ПНСВ, который специализируется на этой процедуре, разогрев с помощью специализированных термоматов, но наиболее популярным является то, что именно сварочный аппарат у нас рассмотрю.

    Кратко о главном

    Сварочный аппарат представляет собой автономную установку для выполнения сварочных работ на металлических деталях, резки материалов электродуговой сваркой.Сварочные агрегаты имеют помимо основных элементов для производства сварки еще и дополнительные элементы.

    Вспомогательные элементы сварочного агрегата:
    • Генератор сварочного тока;
    • Аппарат для воздушно-плазменной резки металлов;
    • Установка блока напряжения холостого хода;
    • Блок разогрева бетона и других твердых материалов.

    Свойства бетона

    Многие считают, что бетон застывает всего за несколько дней, но такое расхожее мнение очень ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 дней.Однако за этот период, как утверждают опытные специалисты, бетон полностью не застывает, так как процесс застывания может продолжаться годами.

    Доказано, что бетон через 28 дней приобретает основные качественные характеристики: прочность, морозостойкость, водонепроницаемость. Именно поэтому не рекомендуется сообщать о вышеуказанном времени бетонной стяжки фундамента или пола со всевозможными нагрузками.

    Прогрев с помощью сварочного аппарата

    Для прогрева бетонного основания на строительной площадке строители часто используют специальные приспособления, но при выполнении этого может возникнуть необходимость в обычных сварочных аппаратах.Приоритетным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично справляются отрезки арматуры.

    Арматура, в свою очередь, монтируется равномерно по всему участку работ, который засыпается опилками. Опилки служат прекрасным дополнением теплоизоляционного слоя бетонной поверхности. Кроме того, опилки сократят испарение влаги до минимума. Далее клапаны соединяются между собой таким образом, что выходят параллельные цепочки.

    Цепи соединяются прямой и обратной сварочной проволокой, при этом стоит обратить внимание на то, чтобы они замыкали друг друга. С помощью лампы накаливания узнаем о наличии напряжения, при этом свет необходимо установить между цепями. Во время нагрева арматуры необходимо внимательно следить за температурой нагрева самого бетона, чтобы не было перегрева. Контроль температуры осуществляется с помощью любого градусника.

    Вышеупомянутый метод нагрева бетонной поверхности способствует отличному прогреванию материала, при этом не требуя применения какого-либо дополнительного сложного оборудования на протяжении всей процедуры.Несмотря ни на что, сварочный аппарат предпочтительнее использовать с мелкими рабочими поверхностями бетона.

    Подниматься сварочной цепью к бетонной арматуре настоятельно не рекомендуется, так как этот способ не принесет ожидаемого результата, а учет расхода электроэнергии будет очень не привлекательным. Способы утепления Есть несколько.

    Другие способы разогрева бетона:
    1. Обогреваемые электродами;
    2. Утепление за счет использования инфракрасных волн.

    Прогрев бетонной поверхности электродами

    Метод утепления поверхности бетона с помощью электродов основан на пропускании электрического тока. В свою очередь, существует несколько типов электродов, которые могут отлично служить при нагревании бетонной поверхности.

    Типы электродов:
    • Полоса;
    • Ламеллярный;
    • String;
    • Стержень.

    Разогрев бетона должен производиться с учетом рабочей поверхности, правил техники безопасности и безопасного обращения, в частности, с использованием сварочного аппарата. Перед тем как использовать сварочный аппарат для прогрева рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-то еще, необходимо проконсультироваться с грамотными и опытными специалистами.

    Сегодня популярны такие способы прогрева бетона, как прогрев бетона проводом ПНСВ тёплым кабелем, утепление специальными термоматами, трансформаторами и станциями. Но остается наиболее проверенное, а главное, самое доступное большинство.

    Зимнее бетонирование.

    Основным материалом, используемым при строительстве современных зданий, является бетон. Для того, чтобы конструкция могла непрерывно круглый год при минусовой температуре, ее используют для утепления бетона. Утепленный бетон схватывается так же, как и при положительной температуре, в будущем он имеет необходимую прочность. Если бетон замерзает, он не захватывается, соответственно никакой прочности не имеет, а при размерах крошится.
    Для утепления бетона применяется понижающий трансформатор - 380В. / 55 вольт. Также нихромовая проволока, НДМГ - 1.5КВ.ММ. А с нижней стороны трансформатора кабель большого диаметра, обычно - 35 - 50кв.мм. В зависимости от максимально допустимой нагрузки трансформатора. Обычно это 510а. Поэтому кабель диаметром 50кв.мм. На этой же фазе хватит на полную нагрузку трансформатора.
    Зимнее бетонирование. Прогрев бетона. Горизонтальный обогрев производится следующим образом. Внутри арматурного каркаса перед заливкой бетона укладывается изолированная нихромовая проволока.Проволока укладывается петлями. Длина провода того же шлейфа должна быть 25 метров, тогда сила тока в проводе будет 10а, что является оптимальным значением для его нагрева. Начало провода подключается к одной фазе кабеля низковольтного трансформатора, конец провода подключается к другой фазе. Он разложен равномерно по площади, готов под заливку бетона. Расстояние между вытянутой проволокой начала петли и удлиненной проволокой конца петли, а также между соседними петлями должно быть 20-25 см. Это обеспечит плавный прогрев всей поверхности. К кабелям нижней стороны трансформатора шлейфы подключаются равномерно между фазами. Когда все петли соединены, начинается заливка бетоном. После заливки бетона участок обогрева защищают, и включают трансформатор. Горизонтальное отопление применяется при бетонировании полов и межэтажных перекрытий.

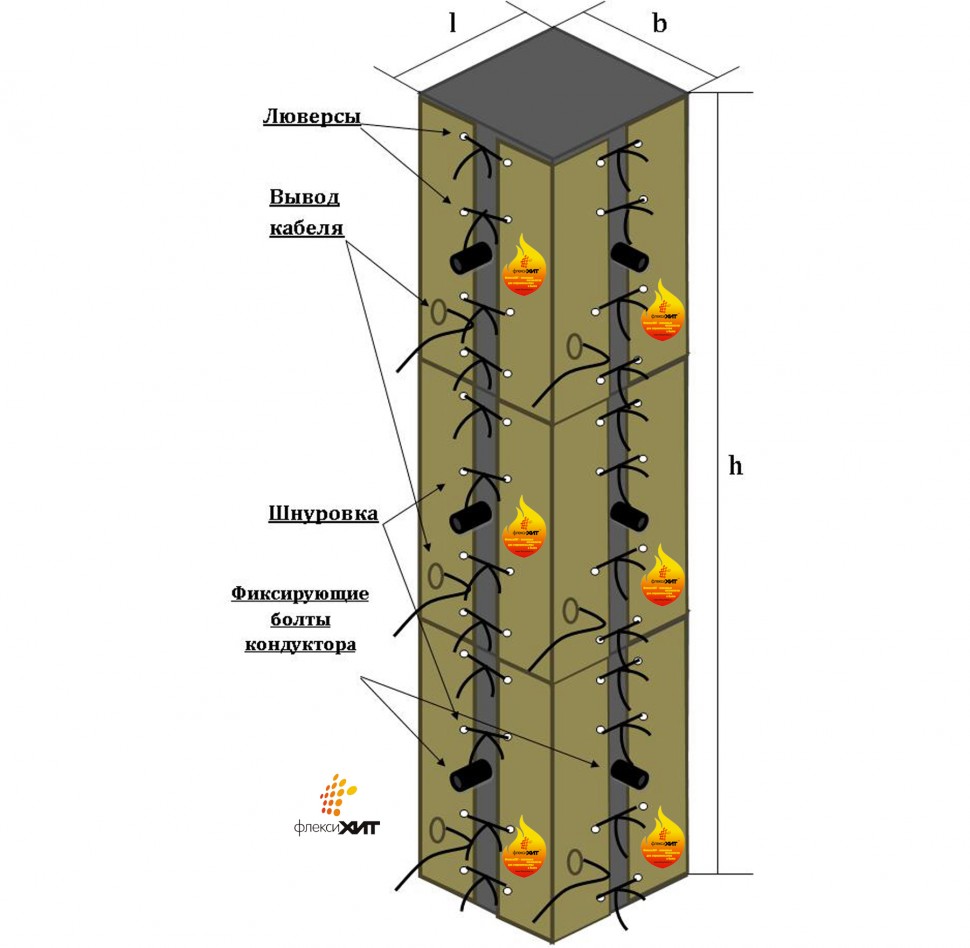

    Вертикальный протирочный бетон для колонн и несущих элементов здания изготавливается таким образом. Внутри вертикальной арматурной колонны или стен каркаса с помощью изоляторов устанавливаются электроды по всей высоте.Обычно это стальная проволока диаметром 8мм. Электрод не должен касаться арматурной рамки. Чаще всего изоляторы, и в то же время крепления электродов представляют собой крепежные элементы из изолированной проволоки. Среда проводов наматывается вокруг электрода, края наматываются на якорь рамы так, чтобы электрод находился в напряжении изолированного провода. К верхним концам электродов нижняя сторона трансформатора соединяется поводками. Распределение нагрузки должно быть равномерным и производится следующим образом.Фаза «А» подключается к первому электроду. Фаза «В», ко второму электроду. Фаза «C», к третьему электроду. Далее - в той же последовательности. Четвертый электрод - это фаза «А», пятый - фаза «В» ... и так далее.
    После заливки бетона и включения обогрева необходимо сразу проверить значение тока в проводах низкого давления. Если кабель, например, имеет сечение 35мм.кв. А ток больше 400а, его надо разгрузить. То есть выключить трансформатор и выключить несколько электродов.Прогрев от 12 до 17 часов. За это время вода полностью испаряется и бетон схватывается.

    Работы по заливке бетона проводить не позднее, чем через 4-6 часов после замешивания материала. Удобнее всего заливать бетон (в том числе по высоте) - с помощью специального насоса. В этом случае можно вставить в переходник шланг, чтобы снизить скорость бетона. Струю рекомендуется направлять сначала на углы, откосы, разветвления стены, края ям, а затем на основную часть опалубки.По окончании заливки бетон необходимо уплотнить, чтобы исключить раковины и полости. Материал уплотняется методом пазла. При этом бетон по глубине прокрашивают штыковой лопатой или куском арматуры. Более качественной считается разработка смеси специальным вибрационным или иммерсионным вибратором.

    Зимой бетонный бетон должен содержать в своем составе специальные компоненты - кислотные или соляные. Также рекомендуется над местом работы соорудить пластиковые теплицы, внутри которых размещается тепловая пушка или канориор.

    Электрический нагрев бетона осуществляется при заливке в зимний период или в ситуациях, когда необходимо ускорить время, за которое бетон будет схватываться. В этом случае необходимо строго соблюдать установленный технический режим. В противном случае изделие из бетона может потерять прочность или потрескаться. После заливки необходимо поверхность бетона залить водой и закрыть полиэтиленовой пленкой для исключения испарения влаги.

    Сетка бетонная - теплоизоляционно-конструкционный материал на вяжущей минеральной основе.Имеет пористую структуру, что обусловлено смешиванием бетона с пеной и сверхлегкими заполнителями, газообразованием и воздуховодом. Существует несколько разновидностей ячеистого бетона, наиболее популярными из которых являются пенобетон, газобетон, фальш-бетон, газосиликат, пенополистирол, пенополистирол.

    Особенности и применение бетона

    Бетон - основной материал при возведении зданий и сооружений, заливке фундаментов и производстве различных строительных конструкций.Чтобы добиться ее должного качества, особенно при заливке в условиях низких температур, необходимо строго соблюдать технологию изготовления бетонной смеси.
    В состав бетона в большом количестве входит вода, химически не связанная с остальными компонентами раствора - цементом, песком и наполнителем. Таким образом, при понижении температуры окружающей среды до нулевых температур происходит ее промерзание, что приводит к увеличению сроков схватывания и снижению прочности бетона.

    При температуре ниже 0 градусов прочность готовой конструкции снижается до 50%, что может привести к растрескиванию и разрушению готовых бетонных конструкций.

    Для бесперебойного и качественного строительства в зимний период, а также для сохранения прочностных качеств бетона существует несколько способов его прогрева:

    Термос. Технология термического утепления смеси заключается в утеплении опалубки;

    Добавки изогнутых ускорителей, пластификаторов и загрязняющих добавок.Отличается от создания утепленной опалубки добавлением химических реагентов, способствующих ускорению схватывания бетона и предотвращающих замерзание водяной смеси с водой;

    Предварительный нагрев бетона. Это доставка бетона с завода к месту заливки в подогреваемых бетоносмесителях и создание двойной опалубки, в которую подается горячий воздух. Таким образом, проще всего решить вопрос, как прогреть бетон без больших затрат;

    Прогрев смеси электродным методом.В бетон монтируется электрод или специальная арматура, через которую пропускается электрический ток. За счет этого электроды нагреваются, и от них нагревается массив бетона;

    Инфракрасная обогревающая бетонная смесь. Для прогрева массива бетонной конструкции, освещенного инфракрасными лучами;

    Индукционный метод прогрева. В качестве нагревательного элемента используется электромагнитный индуктор, как нагревательный элемент, нагревающий бетонную смесь с помощью вихревых токов.

    Прогрев бетона сварочным аппаратом

    Прогрев бетона сварочным аппаратом
    При проведении строительных работ Часто требуется прогрев бетона.Для этого есть специальные приспособления, но можно использовать и обычный сварочный аппарат.

    В первую очередь потребуются дополнительные электроды для разогрева. В таком качестве можно использовать фурнитуру. По возможности их равномерно устанавливают по всей бетонной поверхности, которую следует засыпать опилками. Эти пилорамы послужат дополнительной теплоизоляцией, а также предотвратят испарение влаги.
    После этого уложенную арматуру соединяют проволокой между собой так, чтобы образовались параллельные цепочки.Эти цепи прикрепляют прямую и обратную сварочную проволоку. Очень важно, чтобы они не лезли друг на друга! Наличие напряжения определяется по лампе накаливания, установленной между цепями. При обогреве следует постоянно следить за температурой бетона, чтобы не допустить перегрева. Контроль температуры производится любым градусником.

    Таким образом можно прогреть бетон, не прибегая к дорогостоящим и сложным устройствам. Но все же сварочный аппарат лучше применять с не очень большими объемами бетона.

    Следует сразу отказаться от идеи «упростить» процесс, просто замкнув сварочную цепочку на бетонной арматуре. Кроме пустой траты времени и электричества это не даст никакого результата.

    Среди множества марок сварочных аппаратов особо выделяется Lincoln Electric. Их отличное качество, надежность, высокая производительность и простота использования давно признаны профессиональными сварщиками и теми, кто использует устройства для собственных нужд.Недавно Lincoln Electric выпустила в продажу устройство для плазменной резки, способное легко работать с любыми металлами и сплавами.

    Зимний бетон и его применение

    Какие качества требуются от бетона, используемого зимой? В это время года чаще всего наблюдаются отрицательные температуры воздуха. Так что смешивать бетон в привычных условиях нельзя. Это привело к тому, что все заводы по производству бетона могут быть зимними и летними. Первые не могут производить продукцию с отрицательным температурным режимом.Во-вторых, можно производить зимний морозостойкий бетон при температуре до минус двадцати пяти градусов. Они отличаются от работающих летом тем, что оснащены парогенератором, который нагревает инертные компоненты; Теплый производственно-смесительный отсек; промышленный котел, повышающий температуру горячей воды; работать по специальным технологиям; Закрепите смесители для горячей воды.

    Рецепт приготовления бетона зимой отличается специальными добавками, позволяющими смеси не замерзать, сохраняя пластичность.Компания «Бетонные системы» имеет два предприятия, специализирующихся на производстве бетона в зимний период. Это бетонный завод для а / п Ржевка и бетонный завод в селе Белоостров.
    Можно ли заливать и укладывать бетон зимой? Да, но необходимы два условия:

    1. При транспортировке и бетонировании необходимо использовать специальные морозостойкие добавки в бетон.
    2. Пока бетон схватывается, необходимо повышать температуру воздуха с помощью специальных приспособлений.

    В процессе бетонирования и до его полного окаменения необходимо создать необходимую температуру. На этот процесс не влияют специальные добавки, поэтому в зимних условиях бетон нужно закрыть полиэтиленом или мешковиной, применить тепловые пушки или постоянное напряжение.

    Какие технологии используются для повышения температуры? Это тепловые завесы, которые создаются с помощью тепловых пушек или строительных явлений. Это оборудование подводится воздушной струей в зону обогреваемой конструкции, которую необходимо защищать.Можно сэкономить, применив сварочные аппараты и проволоку для прогрева бетона зимой.

    При выполнении заливки бетоном зимой необходимые прочностные характеристики могут сильно отличаться от реальных. Самое главное требование - поддерживать определенную температуру. Минимальная температура зависит от антифриза, обычно минус пять, десять, пятнадцать градусов по Цельсию.

    Обогрев бетона проводом ПНСВ: схема и методика укладки

    Обогрев бетона проводом ПНСВ, схема укладки которого будет описана ниже, применяется при работе на открытом воздухе в зимний период.Такие манипуляции необходимы по той причине, что при воздействии более низких температур раствор медленно начинает набирать силу, в нем вода просто начинает превращаться в лед. Более длительное застывание бетона становится причиной того, что работы затягиваются неделями и месяцами, к тому же есть вероятность, что конструкция не наберет должной прочности, при эксплуатации осыпется.

    Принцип работы провода


    Технология нагрева бетона проводом ПНСВ заключается в том, что перед началом заливки снимается, прокладывается, а затем заливается кабель нужного сечения и напряжения.Затем кабель подключается к сети. Не бойтесь, что качество бетона изменится под воздействием высоких температур, не появятся пузыри, а также трещины после застывания, но процесс застывания не остановят низкие температуры, что обеспечит прочную и надежную конструкцию. .

    Технические характеристики бетонной проволоки




    Проволока для обогрева бетона ПНСВ, как правило, имеет некоторые особенности. Обычно это токопроводящий сердечник с изолирующим покрытием.Защита может быть из полиэстера или поливинилхлорида. Диаметр 1,2 мм, но среднее сопротивление эквивалентно 0,15 Ом / м. Может использоваться в диапазоне температур от -60 до + 50 °. Во время работы сила тока может составлять 14-16 ампер.

    Укладку можно производить при -25- + 50 °. Перед покупкой нужно определиться, сколько провода вам нужно будет использовать, поэтому на 1 м 3 раствора нужно около 55 м.

    Зимний прогрев бетона проводом ПНСВ полностью безопасен, так как при производстве изделие получает качественную изоляцию, предотвращающую возгорание.Опасности того, что сердечник сломается, практически нет, так как он достаточно прочный. Не эксплуатируйте провод, пока он не будет погружен в раствор. В противном случае произойдет выгорание из-за повышенного тока. Однако такие явления не боятся выводов, так как имеют в составе провода более внушительного сечения, представляющие собой так называемые холодные концы. Их изготавливают из АПВ-4, максимальная длина которого составляет 1 м.

    Область применения


    Способ нагрева бетона проводом ПНСВ предполагает возможность его использования не только в бытовых, но и в промышленных масштабах.Иногда монтаж

    проводят в фундаменты и заборы

    .

    Монтаж кабеля


    Работа с кабелем предполагает ответственное проведение манипуляций. Перед началом процесса монтажа необходимо очистить поверхность от мусора и посторонних предметов, что касается тех элементов, которые могут повредить провод. При этом важно следить за тем, чтобы кабель не перегибался. Для этого рекомендуется класть полукругом, но пустых зон быть не должно.Змея - самый простой способ укладки.

    После включения будьте осторожны. Значит, перепадов напряжения происходить не должно, для достижения этой цели требуется стабилизатор, иначе провод просто перегорит, и удалить его не удастся.

    Схема нагрева бетона проводом ПНСВ - в статье. После того, как вы его действительно реализуете, вы можете заполнить и подключить, что включает в себя подключение кабеля к источнику питания. При подключении рекомендуется использовать трансформатор.Как правило, специалисты рекомендуют использовать станции отопления марок СПБ-40, СПБ-80.

    Подключение может производиться по двум электрическим цепям, первая из которых называется «звездой», а вторая - «треугольником». В последнем случае провода в проводе делятся на 3 равные части, и провода каждой соединяются параллельно. Сформированные наборы необходимо соединить в 3 узла и подключить к 3 зажимам станции.

    Особенности прогрева


    Перед тем, как начать, необходимо узнать время прогрева бетона проводом ПНСВ.

    В течение первого периода раствор будет нагреваться, при этом повышать температуру более чем на 10 0 С за два часа недопустимо. Второй период должен сопровождаться повышением температуры не более чем на 80 0 С. На завершающем этапе выполняется охлаждение. При этом спешить не стоит, а снижение за час не должно быть более 5 0 .

    Обогрев бетона проводом ПНСВ, схема укладки которого описана здесь, мало чем отличается от технологии монтажа системы «теплый пол».Кроме того, этот кабель можно использовать для достижения таких целей. Однако при этом систему придется немного доработать, соорудив утеплитель из жил, при этом система должна быть защищена изоляцией сверху.

    Стоимость нагревательного кабеля


    Перед покупкой необходимо ознакомиться с ценами на кабель. В разных районах может по разному стоить, но средняя цена остается неизменной, она составляет 2 руб. / М. Не стоит покупать товар, не проверив, соответствует ли он установленным ГОСТам, поэтому кабель изготавливается по нормам 12.1.013-78.

    Обработка бетона после прогрева

    Многие строители задаются вопросом, можно ли манипулировать резкой или сверлением бетона после того, как он наберет прочность. Этот вопрос связан с тем, что на момент прекращения нагрева конструкция еще не набирает силу бренда. На этот вопрос можно ответить положительно, но с некоторыми оговорками. Хотя резать можно, но создавать ударные нагрузки недопустимо. В этом случае использование алмазного инструмента - наиболее подходящее решение.Таким образом, если вы используете алмазное сверление на этом этапе, отверстия в бетоне получат ровные края, и трещины не возникнут. Более того, если вы просверлите бетонное тело алмазной коронкой, вам не придется менять инструмент в момент преодоления арматуры, что справедливо для железобетона.

    Рекомендации специалистов


    Разогрев бетона проводом ПНСВ, схема укладки которого приведена в статье, может производиться методом его первоначальной намотки на стальной каркас, при этом необходимо обеспечить отсутствие натяжения. .Можно просто уложить его между элементами металлического каркаса. Следует помнить, что проволока не должна касаться поверхности опалубки, она не должна выступать из тела бетона после заливки.

    Монтаж нагревательного провода возможен только после того, как будет проложен арматурный каркас, начинать эти работы до тех пор, пока закладные элементы не окажутся в пространстве ограждающей конструкции, не стоит. К этому времени также должны быть завершены сварочные работы. Разогрев бетона проводом ПНСВ, схема укладки которого приведена на рисунке, не должен продолжаться после набора прочности раствора на 50%.

    Тепло, исходящее от сердечника, должно быть способно нагреть раствор до 40-800 0 C. Период, пока смесь полностью не наберет прочность, будет зависеть от характеристик объекта и, как правило, потребляет до трех суток. Тепловая станция должна работать по принципу прерывистого или непрерывного действия. Шаг между проводами не должен быть более 15 мм.

    В статье представлен расчет обогрева бетона проводом ПНСВ, но его соблюдение пока не дает полного успеха.Ведь все же важно учитывать технологию монтажа, которая предполагает исключение контакта между проводом или его пересечения. Чтобы можно было контролировать температурный режим в конструкциях, залитых раствором, необходимо делать специальные колодцы. Не запускайте процесс нагрева, пока раствор полностью не уложится, так как это противоречит соображениям безопасности, а кроме того может повредить провод. Такой вид работ предпочтительно доверить специалистам, так как установка кабеля сопряжена с определенными трудностями и требует от мастера навыков проведения подобных манипуляций.

    Расчет провода для обогрева бетона

    С учетом вышеизложенного можно сделать следующий вывод: на 1 м 3 из бетона потребуется около 55 м кабеля. Для того чтобы рассчитать проволоку, необходимо предварительно узнать, сколько раствора будет налито в опалубку. Итак, на 20 м 3 смеси нужно закупить 1100 м.

    В целом строительные работы предпочтительнее проводить в теплое время года, что особенно актуально для частных застройщиков.Как правило, проведение заливки бетона в холодный период связано с необходимостью сдать объект к определенному сроку. Подобные работы в рамках жилищного строительства связаны с дополнительными расходами на покупку антифриза, греющих кабелей и прочего. Да и трудозатрат зимой при заливке бетона намного больше, потому что перемешивание затруднено, как и последующее распределение смеси по опалубке.

    TOP 44 Самый большой кабель для покупателей отопления в 🇸🇬 Сингапур

  • A C C

    1. Флаговый термостойкий магнит, 2 удлинительных стержня m6x, диск 80 мм (11)
    2. Другой распределитель тепла и детали: воздухонагреватели и распределители горячего воздуха, вкл.Другой распределитель тепла и детали в / с кондиционер и запасные части для другого распределителя тепла и детали в / в ттл: только один контейнер, грузовой сбор через другой распределитель тепла (9)
    3. Теплозащитный экран с термостойкими магнитами и амортизатором ( 8)
    4. Модель турбины № n9 1.0, номинальная мощность = 9 мВт Система утилизации тепла, состоящая из котла, турбины и запасных частей генератора
    5. Запасные части для уплотнения ленты теплообменника 05 0 2 0x2; ikn, уплотнительная лента, medi.05 0 20x2, ikn
    6. Пакет изопериболических калориметров для измерения температуры, состоящий из: калориметра, системы теплообмена емкости и т. д., переменного тока wcr
    7. Ремень, армированный стальным кордом, ширина мм, предел прочности на разрыв 0 н / мм, толщина покрытия 4 + 4 мм, термостойкие1 №
  • Shamal Machinery Trading Pte Ltd.

    1. M15 пластинчатый теплообменник mfm phe m1 5 пластинчатый теплообменник mfm пластинчатый теплообменник типа m15 mfm eso no. Sjxhv al jw
    2. M10 пластинчатый теплообменник mfm phe пластинчатый теплообменник m 10 mfm код заказчика e svfyj al jw oa sr. № 1 др. № 21 72
  • Ad City Pvt Ltd.

    1. 1 поддон STC теплообменная виниловая лента для нанесения (13)
    2. Пакеты оборудования для алюминиевого профиля гибочная машина для алюминия акриловый лист светодиодный модуль и машины для горячего прессования полосы свет (11)
    3. Пакеты stc самоклеящийся винил пленка теплопередачи стеклянные шарики светоотражающая пленка (9)
    4. 76 упаковок stc: машина горячего прессования jc 5c 1 машина горячего прессования jc 7b сушилка горячего прессования jc 20b силиконовая мастер пленка для домашних животных (8)
  • Ian Kemp Enterprises Pte Ltd.

    1. M10 пластинчатый теплообменник mfm phe m1 0 пластинчатый теплообменник mfm
    2. m10 mfm пластинчатый теплообменник m1 0 пластинчатый теплообменник mfm пластинчатый теплообменник типа m10 mfm с 26 пластинами drg
  • F A F Inc.

    1. Часть водогрейного котла для центрального отопления Паяный пластинчатый теплообменник (187)
    2. Модули возврата теплообменников 7 модулей = шт .: 9,90 (7)
    3. Часть водогрейного котла для центрального отопления
  • Strides Pharma Global Pte Ltd.

    1. Запасная чаша с рубашкой парового нагрева, гидромассажная ванна, запасная чаша с рубашкой парового нагрева с изоляцией (7)
    2. Планетарный миксер для фармацевтической машины 2 00-литровая крышка стандартная с рубашкой парового нагрева t
  • Emerson Process Management Asia

    Горизонтальный U-образный теплообменник для нагрева природного газа с использованием горячей воды типа fputbhv, вход газа 6 nps и выход газа 6 n

  • Schneider Electric Asia Pte Ltd.

    Atv12 0.37 кВт, 120 В, 1 фаза, радиатор, TB, ATV12, 0,37 кВт, 240 В, 1 фаз, Радиатор, TB, ATV212, 11 кВт, 15 л.с., 480 В, Tri cem, IP20, ATV212, 7,5 кВт, 10 л.с., 480 В, Tri cem, IP20, ATV312, altivar

  • Sandvik South East Asia Pvt Ltd.

    1. Нагреватели специального назначения Марка / размер: 3,6 квт / в нагревательные элементы meis
    2. Нагревательные элементы ленточный элемент, n80, 25x15, дверь, арт. Hfs
    3. Нагревательные элементы специального применения i tem no: hfpkg 02, нагревательный элемент 2,7 5 кВт / об
  • Winrich International Pvt Ltd.

    Электрические обогреватели помещений и обогреватели почвы, прочие, 1 н.у.

  • Корабль S в пути: запасные части для Arma

    Подъемная балка для агрегатов рекуперации отходящего тепла в сборе и связке тепловая нагрузка -20,167 мВт Температура газа на входе 551,6 градуса Цельсия Температура газа на выходе

  • Energy Equipment Engineering Pte Ltd.

    005) Пластинчатый теплообменник tl10-pfm phe Пластинчатый теплообменник l10-pfm

  • Viking Life Saving Equipment

    Пластмассовые, плоские, неячеистые, пропиленовые термоусадочные мешки / пакеты из этиленового полимера, мешки пластиковые, пробки, крышки, колпачки пластмассовые, ведра и ведра откидная створка контейнера натереть, vulc tube2,8702 / 3/4/5 шланги papr labls-lithgraph печатные этикетки fab, text, rub, knt or cro

  • Academy

    1. Медицинский инвентарь deluxe инверсионный стол с вибрационным нагревом и массажем также уведомить party academy ltd. 0 п. Мейсон р. Грузоотправитель Katy tx 49 заявил, что эта партия не содержит древесного упаковочного материала sc cydoor hts 0 po nbr 2 sku
    2. Нержавеющая сталь, внутренний дворик с подогревом, серебро; fuego grande firepit черный; пропановый обогреватель для террасы черный; дрова для костра коричневого цвета; OPP Bellus черный
    3. Электрический обогреватель помещений NESOI Электрический обогреватель для помещений MD
  • Societe Air France

    1. Экспорт запасных частей для ремонта, модификация / обслуживание / ремонт / замена первичного теплообменника p / n a 0 03 s / n 74
    2. Экспорт запасных частей для ремонта и модификация / обслуживание / замена.Главный теплообменник p / n c 0 01 s / n 12 74
  • 3m Innovation Singapore Pte Ltd

    Натяжение другой термостойкой резины - ff 109061 3m singapore po (455406) ​​p621wht 0,0120 pw9 / 32 cont, np, thd-30f

  • Element14 India Pvt.ltd.

    1. Тепловая трубка, мм, Ø 8 мм 1 (7)
    2. Тепловая пушка 3 91r 5
  • Perkinelmer Singapore Pvt Ltd.

    1. Другое оборудование для индукционного или диэлектрического нагрева кг
    2. Клапаны радиаторов центрального отопления или клапаны с герметичным управлением кг
  • Kx Technologies Llc

    Запасные части для оборудования - нагревательный элемент согласно части № a2z / 01.451.190 / б

  • Tls International Llc

    1. Запасные части к МФУ: нагрев (6)
    2. Запасные части к МФУ: нагревательный элемент / Вт
  • Forindo Pvt Ltd.

    Нагревательный элемент - арт. Номер: 00002 skc / prno: 1129451669 / 00001-368561 / e2

    -2100

  • Sai Export Pte Ltd.

    Запасные части к накопительным водонагревателям-нагревателям

  • Welteq Industries Pte Ltd.

    Патронный нагреватель для деталей промышленного отопительного оборудования (мы намерены объявить награды по мейсу)

  • Essentra Components

    Упаковочные или упаковочные машины (включая машины для термоусадочной упаковки), прочие (кг)

  • Lea Hin Co

    Нагревательная чашка из латуни

  • Afton Chemical Asia Pte Ltd

    Нагреватель деталей оборудования, состоящий из 8 x 3 охладителя нейтрилизатора, впрыск подогреватель r 1 запасные части для ввода в эксплуатацию, как инв.

  • Pratt & Whitney Canada S.e.a Pte Ltd.

    Тепловая пушка для авиационного инструмента

  • P T Samudra Batam

    Сейнер тепловая пушка 1600 Вт (см .: 7846734 dt: 16/12/2016

  • Exp 157 P

    Нагревательный пистолет для жевательной резинки..и / мы настоящим

  • Maxlite

    Патроны Эта партия содержит термообработанные деревянные упаковки, соответствующие стандарту ispm 15

  • Aceto

    Химические вещества н.у. Код HS: 2920.90.5090 упаковано на 10 деревянных термообработанных поддонах

  • Cummins Asia Pacific Pte Ltd.

    Часть автомобилей - номер детали 3536588 Тепловой экран

  • Thales Aerospace Asia Pte Ltd.

    Экспорт запасных частей для ремонта, модификация / обслуживание / обслуживание / замена датчиков phc тепловой компьютер p / n-1663214301 s / n-b3608

  • Reddot Production Pte Ltd.

    Термомастный герметик Cgseal (мастика теплопередающая

  • Hong Kong Eng.И конструкции Pte

    Часть мастики теплообменника - 300 теплообменник 5 галлонов (chemax)

  • Safety Network Pvt Ltd.

    Тепловой извещатель 500 ec, 50 фиксированный тариф 135f

  • Alfa Laval Tumba Ab

    Клавиатуры силиконовых (детали пластинчатого теплообменника) циклонов из дуплексной стали (импортная накладная № 8350708 dt: 06.10

  • Schenker Singapore Pte Ltd.

    Экспорт деталей самолетов для ремонта, модиф. I / servi / mainte / repla.первичный теплообменник p / n-753c0000-02 s / n-81211-53392

  • Volvo Group Singapore Pte Ltd.

    2561000z04 реле в сборе

  • Pro Pack Materials

    Паяльная станция и нагревательный элемент для 936a с аксессуарами

  • Prestige Cargo Services Pte Ltd.

    Электрические лампы накаливания или газоразрядные лампы Инфракрасная лампа - 2200 Вт / 235 В / 346 мм длинные кольцевые наконечники, длина обогрева: 208 мм

  • Linde Gas Singapore

    Бирка разделения метанола / воды ребойлера теплообменника №0-1309e15 Запасные части

  • Lhl International Pte Ltd.

    13,52 мм многослойное термоупрочненное стекло indosafe

  • Tyco Electronics Singapore Pte

    205w320-103 / 89 ntc юбки (электроизоляторы из любого материала термоусадки)

  • Май 2012 - Уолтер Боуэн

    Отправлено: 27 мая 2012 г. в Новости

    Бетон с подогревом с нагревательной проволокой ПНСВ Бетон с подогревом с нагревательной проволокой Метод электрического контакта бетона, основанный на передаче тепла от поверхности бетона, уложенной в бетонную нагревательную проволоку, нагреваемую сильным током до темп.80 C. Тепло распределяется, так как бетон имеет хорошую теплопроводность. Максимальный КПД достигается при использовании проволоки со стальным корпусом F1, 8 - 3мм. Они допускают прогонку нагрузки на 1-й от 80 до 160 Вт в зависимости от электрического сопротивления и диаметра жилы.

    Этот метод позволяет нагреть бетон до необходимой прочности. Нагревательные кабели следует прокладывать в корпусе из бетона, иначе они загорятся! В качестве нагревательной проволоки используют специальную проволоку для бетона марки ПНСВ-1,2 с корпусом из оцинкованной стали диаметром 1.2 мм в ПВХ-изоляции (возможно использование радиопроводов типа ПТПЖ-2х1,2 с двумя стальными оцинкованными проводами в изоляции из сшитого полиэтилена). Электрообогрев проводов осуществляется через понижающие трансформаторные подстанции типа ТСДЗ-63 / 0,38, ТСДЗ-80, СПБ-80, ЦТС-80/86, КТП-63 / ОБ или имеющие несколько уровней низкого напряжения, что позволяет для регулировки тепловой мощности, выделяемой резистивным проводом при температуре наружного воздуха. На одной подстанции можно утеплить 20-30 м3 бетона.Резистивным проводом можно обогревать любые монолитные конструкции при температуре окружающей среды до -30 С. Средний нагрев 1м3 монолитного бетона требует 60 м марки нагревательного провода ПНСВ-1,2. Таблица характеристик проводов типа ПНСВ нагревательный провод со стальным ПНСВ жилой и с изоляцией поливинилхлоридом. используется для обогрева монолита бетона.1.

    Отправлено: 21 мая 2012 г. в Новости

    На сегодняшний день Таиланд - одна из самых посещаемых стран.Решить жилищный вопрос можно в аэропорту в соответствующей службе. Там вы можете определить цену и местонахождение. Возможно ли оформить предзаказ в любимом отеле. В каждом, даже небольшом городке Таиланда отели соответствуют мировым стандартам. И стоимость проживания в них будет ниже, чем в аналогичных отелях Запада. Номера обычно одно- или двухместные, реже - трехместные. Цена также зависит от типа окна.

    В больших отелях чаще встречаются номера трех категорий и люкс.В трехзвездочном отеле клиентам предоставляется услуга по предоставлению такси. Некоторые высококлассные отели предлагают посетителям бесплатные лимузины. Многие отели имеют собственные микроавтобусы, которые несколько раз в день отправляются по городским и туристическим маршрутам. В Тайланде огромный выбор курортов и развлечений на любой вкус. Многие развлекательные центры расположены прямо в отеле.

    Важно помнить, что отели Таиланда не классифицируются по мировым стандартам. В Таиланде не распространено понятие «все включено» и нет четкого разграничения отелей.Поэтому, выбирая отель, обращайте внимание не на количество звезд, которые не имеют значения, а на перечень предлагаемых гостиничных услуг. Внимательно просмотрите их набор в каждой книге: наличие, количество и «национальность» ресторанов, их расписание, наличие ночных развлекательных заведений, бассейнов и т. Д. Отели в Таиланде дешевые и довольно хорошего качества. Свой отдых вы можете устроить по-разному: расслабиться на тропических пляжах или осмотреть достопримечательности с обширной экскурсионной программой.Ваш отдых в ваших руках! Самые популярные отели Таиланда: Hotel Aisawan Resort & SPA 4 * Hotel Long Beach Garden Hotel & Spa 4 * Hotel Phi Phi Island Village 4 * Asia Pattaya Hotel 4 * Hotel Grand Jomtien Palace 3 * Hotel Pattaya Park Beach Resort 3 * Jomtien Palm Beach Отель 4 * Hotel White Palace 3 * Hotel Ambassador City Jomtein 4 *.

    Отправлено: 9 мая 2012 г. в Новости

    Но стоит дороже обычного инверторного кондиционера.Множество сплит-систем представляют собой мульти-сплит-системы. Мульти-сплит-системой называется кондиционер, при котором от одного внешнего источника питания работают несколько домашних. Как правило, эти кондиционеры имеют от двух до пяти внутренних блоков настенного монтажа мощностью 5,2 кВт, однако бывают с многосистемными внутренними блоками канального, ленточного, напольного, потолочного типа или комбинируют блоки разных типов. Мульти-сплит-системы целесообразно применять в том случае, если стоит задача кондиционировать несколько соседних помещений. Каждый внутренний блок поддерживает заданную температуру независимо от других и имеет собственный пульт дистанционного управления.Каждый компрессор поддерживает свой внутренний блок или группу блоков и имеет свой независимый контур хладагента. Мобильный пол или кондиционер - единственный вид кондиционера, который любой пользователь может установить самостоятельно.

    Устанавливается на полу и имеет колесики, которые позволяют легко перемещать его из комнаты в комнату. Для установки мобильного кондиционера достаточно вывести гибкий воздуховод длиной 0,5… 1,5 м на улицу через окно или отверстие в стене. Через этот воздуховод удаляется горячий воздух.Недостаток напольного кондиционера - повышенный шум от компрессора, ограниченная мощность. Наиболее распространены мобильные кондиционеры General Climate, AEG.

    Следует отметить, что производители бытовых кондиционеров делают акцент на разработке привлекательного дизайна внутреннего блока и снижении его уровня шума, а также добавлении максимального количества дополнительных функций, главная из которых - очистка воздуха. Ресурс кондиционеров составляет 7-10 лет, но многие потребители меняют их ранее из-за устаревания оборудования и появления новых моделей с дополнительными функциями.Выводы Естественно, выбор определяется размерами комнатного кондиционера. Владельцам малогабаритных квартир можно посоветовать штучное окно. Плюсы - небольшая цена и возможность вентиляции. Такое устройство больше подходит для использования в традиционных окнах с деревянными рамами. Вы можете купить мобильный кондиционер. Этот вариант особенно подходит арендаторам временного жилья и тем, кто хочет «убить двух зайцев одним выстрелом», кондиционер с одним прибором в городской квартире и загородном доме.Для охлаждения и очистки воздуха в большой квартире не подходят мобильные оконные кондиционеры. Вам подойдет сплит-система - компактная, экономичная, практичная. В зависимости от дизайна и форм помещения можно выбрать настенные, напольные, потолочные или кассетные ящики. Владельцам просторных квартир и связанных доходов, желающих создать тень в каждом углу, подойдет мульти-сплит-система с одним внешним блоком, обслуживающим несколько внутренних. Вы также можете предложить тип канала сплит-системы. Внутренний блок кондиционера расположен над подвесным потолком и распределяет охлажденный воздух по воздуховодам.При выборе кондиционера важно учитывать уровень шума в его работе, а также системы очистки воздуха, мощность и конструкцию кондиционирования. Наконец, выбирая кондиционер, все же главное - обращать внимание на его надежность, сроки и условия обслуживания, гарантированы.

    Отправлено: 1 мая 2012 г. в Новости

    С самостоятельной регистрацией прав на землю столкнулись с множеством трудностей. Во-первых, никогда не регистрировались для сбора необходимых документов.Для того, чтобы понять, куда идти и как начать процедуру оформления права собственности на землю, требуется большое количество времени. Нередко из-за незнания процедур необходимо получить некоторые бумаги несколько раз: все документы разного срока действия, и пока вы не получите один, другой становится недействительным. В результате срок регистрации прав на землю может достигать двух лет. Набор необходимых документов и порядок оформления земельного участка зависят от многих факторов.Важный момент - это категория земель: если объект находится в садоводстве или землеустройстве. Возможны различные комбинации типов собственности.

    Например, только что купил дом и там участок. Или ИЖС, а дом по каким-то причинам не сдан в эксплуатацию и не учтён. Важна площадь и расположение дачного участка, поскольку в разных частях разный порядок оформления права собственности на землю. Существует два типа регистрации права собственности на землю.Первый - право проектирования под существующий индивидуальный жилой дом при отсутствии землеотводных документов на землю. Второй - оформление права на земельный участок по упрощенной схеме при наличии первоначальных землеотводных документов. Первый вариант оформления земельного участка производится через администрацию муниципального образования, в котором находится участок.

    Как нагреть бетон сварочным аппаратом. Как происходит нагрев бетона с помощью сварочного аппарата? Плюсы и минусы пнсв

    При работе с бетоном при низких температурах обязательно утеплять этот строительный материал.В том случае, если объем таких работ не слишком велик, для прогрева бетона можно использовать маломощные двухфазные сварочные аппараты. Причем качественно прогреть бетонную смесь можно даже маломощными моделями сварочных аппаратов, которыми пользуются обычные домовладельцы. Мы расскажем, как осуществляется такой обогрев бетона. сварочный аппарат.

    Зачем нужно прогревать бетон

    Большинство распространенных в настоящее время разновидностей этого строительного материала предполагают работу при температуре выше 5 градусов Цельсия.Только при таких положительных температурах обеспечивается качественное застывание материала, который быстро набирает прочность, в нем отсутствуют трещины и другие дефекты. Если такие работы проводить при минусовых температурах, бетон неравномерно затвердевает, появляются трещины, материал начинает крошиться, что в последствии приводит к необходимости проведения дорогостоящих ремонтных работ ... Использование специального оборудования для нагрева бетона позволяет обеспечить правильное затвердевание и застывания этого материала, при этом все подобные строительные работы можно проводить даже при минусовых температурах.Если для больших объемов работ используются специальные масляные и электрические нагреватели, то при небольшом количестве бетонирования намного проще и удобнее использовать компактные переносные сварочные аппараты для обогрева.

    Маломощные любительские модели лучше подходят для этой работы, чем мощное профессиональное оборудование. Такие сварочные инверторы отличаются мобильностью, они более экономичны и позволяют плавно регулировать сварочный ток. Такой сварочный аппарат легко найти в доме каждого домовладельца, а при необходимости можно арендовать и выполнить правильную заливку бетона с прогревом используемого стройматериала.

    Нагрев бетона сварочным аппаратом: схема работы

    Для разогрева бетона проволокой ПНСВ необходимо:

    • Сварочный аппарат мощностью 150-250 ампер.
    • Алюминиевый кабель.
    • Изолента на тканевой основе.
    • Амперметр.
    • Кабели ПНСВ.

    Используемый кабель PNSV необходимо разрезать на полосы длиной около 15-20 метров.Каждая такая секция должна выдерживать сварочный ток 25 ампер. Если использовать максимальную мощность сварочного аппарата, то потребуется около 10 штук ПНСВ. С обеих сторон каждого такого провода ПНСВ необходимо прикрутить алюминиевые кабели одинаковой длины. Скрутка должна находиться в нагреваемом бетоне, а другой конец проволоки впоследствии подсоединяется к сварочному инвертору. Скрутка в бетоне следует заизолировать изолентой.

    Обрезки проводов следует привязать к арматуре с помощью пластиковых фиксаторов и заизолировать такое соединение качественной проволокой.Это позволит избежать коротких замыканий. Не забудьте пометить провода плюсом и минусом.

    Заливаем арматуру бетоном проволоками, перевязанными ПНСВ, после чего подключаем кабельные наконечники к выводам сварочного аппарата. Устанавливаем минимальный ток, после чего замеряем показатель на основном и токопроводящем сегменте сварки ... В нашем частном случае на основном проводе сварочный ток должен быть 250 Ампер, а на каждом сегменте 20 Ампер. Помните, что по мере прогрева бетона ток уменьшается, поэтому ток на приборе вручную нужно будет увеличивать поэтапно.При этом старайтесь не допускать резкого повышения напряжения на кабелях, а сам упрочняющий материал лучше всего накрыть изоляцией и полиэтиленовой пленкой ... Это исключает теплопотери, и материал будет сохнуть равномерно, что исключит появление трещин на его поверхности.

    Рекомендуется разогреть бетон до получения залитой плиты должной прочности. Обычно для затвердевания и высыхания бетона требуется около 30-40 часов. Все это время цемент следует прогревать, не допуская его резкого остывания.

    Нагрев бетона сварочным аппаратом: схема подключения

    Технология нагрева с помощью сварочного аппарата с использованием электродов, встроенных непосредственно в бетон, в качестве нагревательных элементов также приобрела популярность. В этом случае ток протекает через затвердевающий раствор, нагревая электроды и нагревая строительный материал ... Недостатком данной технологии нагрева бетона является опасность поражения электрическим током людей и домашних животных, находящихся в непосредственной близости от заливаемого бетона. смешивание.Поэтому необходимо ограничить напряжение до 36 В.

    В качестве электродов можно использовать стержни арматуры, которые входят в конструкцию и соединяются последовательно, что дает возможность получать изолированные сегменты. С такими изолированными сегментами соединяются прямой и обратный провода. Текущей мощностью можно управлять с помощью лампы накаливания, подключенной между двумя электродами.

    При нагреве электродами необходимо постоянно контролировать температуру бетона, не допуская его растрескивания и обезвоживания.Заливаемую конструкцию рекомендуется накрыть утеплителем или фольгой во избежание потери тепла и влаги.

    Заключение

    Сварочные аппараты малой мощности отлично подходят для нагрева строительных материалов. Наиболее популярными в настоящее время являются две технологии нагрева бетона с помощью сварочных аппаратов с использованием специальных нагревательных кабелей или армирующих электродов. Независимо от того, какой способ нагрева материала вы выберете, необходимо качественно и аккуратно соединить провода и арматуру, что будет залогом безопасности такого нагрева материала.

    Отверждение бетонных составов происходит с участием жидкостей. Однако с наступлением холодов вода начинает замерзать, что значительно усложняет схватывание бетона. Именно поэтому большинство крупных строительных площадок оборудуют специальными электронагревателями.

    Но что делать домашним мастерам? В таких случаях может помочь обогрев бетона. Такой способ обогрева идеально подходит для строительства небольших бетонных конструкций в домашних условиях.

    Для качественного обогрева монолитной бетонной конструкции строителям потребуется:

    • Аппарат трансформаторный сварочный на 200 ампер;
    • Проволока нагревательная ПНСВ диаметром 1 шт.5 мм;
    • алюминиевый кабель АВВГ;
    • изолента из хлопкового материала;
    • прибор для бесконтактного определения силы тока.

    Провод ПНСВ.

    Процесс нагрева бетона кабелем ПНСВ включает следующие этапы:

    1. Нарежьте проволоку на мелкие кусочки, чтобы разогреть петли.
      Как правило, для электрического нагрева бетона достаточно длины 17 метров.
    2. Привязка подготовленных сегментов к арматурному каркасу.
      На этом этапе важно следить за тем, чтобы слой бетона над петлями не превышал 4 сантиметров.
    3. Подвязки с токопроводящим изолированным алюминиевым проводом.
      Технологическая карта подразумевает соединение петель змейкой.
    4. Удлинение подключенных алюминиевых кабелей и подключение к сварочному аппарату.
    5. Изоляционные провода с хлопковой лентой.
      Маркировка изоляционного материала должна быть нанесена на концах проводов.

    Количество нагревательных контуров напрямую зависит от мощности сварочного электроаппарата. Для устройства с максимальным током 250 Ампер можно использовать не более 8 проводов ПНСВ.

    Как правило, полное застывание конструкции, нагретой проводом ПНСВ, занимает 40 часов.

    Нагрев бетона электродами

    Нагрев электродами - один из самых популярных способов нагрева цементно-песчаной смеси в холодных погодных условиях.

    Принципиальная схема трансформатора для нагрева бетона.

    Для данного вида работ используются электроды нескольких типов:

    1. Пластинчатый.
      Токопроводящие элементы выполнены в виде пластины. Такие ТЭНы устанавливают с внутренней стороны опалубки, чтобы обеспечить хороший контакт с песчано-цементной смесью. Нагрев бетона осуществляется за счет возникновения электрического поля возле пластинчатых нагревательных элементов.
    2. В полоску.
      Этот тип обогревателя устанавливается с обеих сторон опалубки. Принцип действия ленточных электродов аналогичен пластинчатым: при подаче тока вокруг нагревательных элементов возникает электрическое поле, которое нагревает бетонную конструкцию.
    3. Струны.
      Нагревательные элементы струнного типа часто используются для обогрева бетонных цилиндрических конструкций, таких как колонны. Электроды подключаются к центру конструкции, окруженной токопроводящей опалубкой.Для упрощения соединения токопроводящих элементов между собой видимые из опалубки силовые провода согнуты в форме буквы G.
    4. Стержень.
      По внешнему виду данная модель нагревательных элементов напоминает арматуру. Монтаж стержневых элементов осуществляется внутри бетона, что позволяет обогревать даже самые сложные конструкции.

    Бывают случаи, когда вместо электродов можно использовать продольные металлические стержни, помещенные в опалубку.Этот метод прост и эффективен, но требует большого расхода электроэнергии.

    Использование сварочных аппаратов

    Нагрев бетона - широко используемый метод, обеспечивающий хорошие нагревательные характеристики конструкции с дополнительным использованием различных типов нагревательных элементов.

    Использование современной трансформаторной сварки - это полностью безопасный процесс, который не представляет опасности при соблюдении техники безопасности.

    Нагрев бетона зимой с помощью сварочного аппарата очень эффективен.Этот метод позволяет эффективно обрабатывать до 100 кубометров цементно-песчаной смеси при температуре до -40 градусов Цельсия.

    Большинство современных сварочных аппаратов оснащены дополнительными модулями:

    • блок подогрева мерзлого грунта;
    • блок для сушки электродов;
    • Модуль понижения напряжения
    • ;
    • генератор электрического тока.

    Перед тем, как разогреть бетон сварочным аппаратом, следует проверить наличие дополнительных опций, значительно упрощающих процесс прогрева бетонной конструкции зимой.

    Схема обогрева бетонных конструкций.

    Нагрев цементно-песчаной смеси трансформаторным сварочным аппаратом состоит из следующих этапов:

    1. Равномерное расположение арматурных секций по площади заливки.
    2. Соединение электродов в двух параллельных цепях.
    3. Установка контрольной лампочки.
    4. Прямая и обратная проводка.

    Если вода слишком быстро испаряется с поверхности цементно-песчаной конструкции, имеет смысл присыпать участок небольшим количеством опилок.

    Подключение системы отопления к цементно-песчаной конструкции осуществляется в несколько этапов:

    • соединение токоведущих алюминиевых кабелей со сварочным аппаратом;
    • проверка каждой петли токовыми клещами;
    • увеличение мощности устройства до 50% через час работы и до 100% через два часа после включения обогрева;
    • регулировка силы тока в пределах 25 ампер.

    Особенности техники

    Нагрев бетона сварочным аппаратом имеет свои характеристики:

    • время нагрева бетонной конструкции сильно зависит от температуры окружающей среды;
    • налитую цементно-песчаную смесь покрыть тонким слоем опилок во избежание чрезмерного испарения воды из толщи цементно-песчаной смеси;
    • следует избегать чрезмерного перегрева конструкции.

    Технология нагрева бетона электродами включает два типа:

    1. Сквозной.
      Этот вид обогрева применяется для бетонных конструкций сложной формы или большой толщины. Как правило, при таком способе нагрева все электроды устанавливаются на расстоянии не менее 30 миллиметров от опалубки.
    2. Периферийное устройство.
      Электроды устанавливаются на поверхность конструкции. Метод позволяет удалить нагревательные элементы после затвердевания залитого бетоном участка.

    При нагреве электродами следует учитывать следующие факторы:

    • испарение влаги, в результате чего необходимо постоянно регулировать ток, подаваемый на электроды;
    • нагретая поверхность должна быть полностью покрыта теплоизоляционным материалом для повышения эффективности электродов и снижения тепловых потерь;
    • при нагреве стержня все электроды должны располагаться на одинаковых расстояниях во избежание перегрева отдельных секций;
    • Неэффективность нагрева электродов для небольших конструкций;
    • Необходимость измерения текущей температуры цементно-песчаной смеси через определенные промежутки времени;
    • соединение токопроводящих элементов для нагрева бетона с электродами следует разрабатывать для каждого случая индивидуально.

    Нагревание бетона сварочным аппаратом во многом схоже с методом электродов.

    Нагрев бетона сварочным аппаратом.

    При использовании сварочного аппарата специалисты рекомендуют:

    • утеплить поверхность обогреваемой конструкции, чтобы избежать серьезных тепловых потерь;
    • попытаться ограничить потерю воды при использовании сварочного аппарата для прогрева железобетонной конструкции;
    • подключайте к сварочному аппарату только подходящие для данной работы электроды;
    • установить контрольную лампу накаливания для проверки напряжения;
    • постоянно следить за температурой конструкции и не допускать перегрева;
    • не замыкают сварочный контур на арматуру бетона, так как этот метод невероятно энергоемкий.

    Обогрев бетонных конструкций специальными кабелями имеет серьезные преимущества перед нагревом трансформаторным сварочным аппаратом:

    • питание от бытовой электросети 220 вольт;
    • значительное сокращение времени твердения бетона;
    • высокий КПД;
    • относительно простой дизайн;
    • возможность автоматического поддержания температуры в монолитной конструкции.

    Заключение

    Нагрев бетона сварочным аппаратом - один из самых популярных и эффективных методов повышения скорости застывания конструкций в зимний период.Сушить забетонированный зимой участок можно тремя способами: с помощью кабеля ПНСВ, с помощью электродов или с помощью трансформаторного сварочного агрегата.

    Отапливаемое помещение следует изолировать от окружающей среды опилками или другим материалом, чтобы избежать потери воды и тепла. Наилучшие условия для нагрева бетона могут быть достигнуты путем выбора оптимальных электродов для конкретного типа заливочных работ.

    В общих чертах схема нагрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором - разница в том, что в этом случае мощность агрегата будет меньше.Этот метод приемлем для небольших объектов и почти идеален дома, поскольку вам не нужно искать дополнительную мощность. Например, мы используем аппарат на 250А при заливке небольшой плиты 4х5м, и в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Нагрев бетона

    Примечание. Согласно СНиП 13.03.01-87 для несущих конструкций, если среднесуточная температура на улице опускается ниже 5, С, бетон следует нагревать электрическим способом.Это используется для предотвращения образования ледяной пленки в свежем растворе вокруг арматуры.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использование нагревательного контура

    Принципиальная схема - как нагреть бетон сварочным аппаратом

    Примечание. Свежие бетонные конструкции можно нагревать не только петлями, но и электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если застывание раствора происходит при сбоях в температурном режиме (смесь замерзает), то прочность резко падает и поверхность оказывается крошащейся - это сразу видно при резке железобетона алмазными кругами или алмазном сверлении отверстий в бетоне.

    Обогрев железобетонных конструкций контурами обогрева по принципу подачи ограничивающего тока на кабель нужен в основном для площадок (плит фундаментов) полов и реже стен, когда само помещение не отапливается.Такие схемы, как правило, питаются через понижающие трансформаторы, которые имеют регулировку напряжения - это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод экономичнее электродного ().

    Что нам понадобится

    • Итак, как мы уже говорили, нам нужен трансформатор, а значит, дома для этих целей мы будем использовать мощность сварочного аппарата - в нашем случае до 250А, хотя можно и больше, но мы специально рассмотрим минимум, чтобы научиться извлекать из него максимальную пользу.Кроме того, как требует инструкция, нам понадобится провод ПНСВ - в этой ситуации нарежем отрезки по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2,5-4 мм 2 (подойдет АПВ), ватная изолента и плоскогубцы, токовые клещи. И, конечно, такие работы можно производить только на тех участках, где есть источник питания 220В - это может быть линия электропередачи, но также (это бывает в начале строительства) можно использовать карбюратор или дизель (более экономичный ) генератор.

    Сопротивление PNSV в зависимости от толщины кабеля

    Начало работы

    У нас есть сварочный аппарат на 250А, теперь нам понадобится ПНСВ, количество которого мы будем рассчитывать по формуле R = U / I, а если мы знаем, что U = 220V, I = 250A, то R = U / I = 220/250 = 0,88 Ом.

    Что из этого следует - если у нас максимальный выход 250А, то, чтобы не перегружать устройство, сделаем 8 шлейфов по 25А каждый своими руками - этого будет вполне достаточно.Для этого возьмите кусок ПНСВ длиной 18 м и диаметром 3,0 мм (0,05 см / метр) - для плиты 4х5 м этого будет достаточно.

    Очищаете концы ПНСВ 40-50 мм и к каждому из них подключаете алюминиевый провод (можно, конечно, медь, но цена алюминия намного ниже) - проследите, чтобы скрутка была плотной - это определит правильность нашего дизайна. Длина алюминиевой проволоки будет зависеть от того, как далеко можно установить сварочный аппарат - целесообразнее подвести как можно ближе.Если эти концы оказались короткими - не расстраивайтесь - их можно в любой момент удлинить до необходимой длины, просто тщательно изолируйте скрутку ().

    Теперь нужно уложить ПНСВ, равномерно распределив по всей площади, чтобы скрутки с алюминием находились внутри залитой плиты, но ни в коем случае не касаться металлического каркаса! Лучше всего, если вам удастся протянуть PNSV между двумя ящиками - внутри рамы, - так что кабель будет внутри, как раз посередине пластины, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

    При заливке раствора можно легко сместить проволоку, поэтому ее следует привязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ - так нагрев бетона сварочным аппаратом будет эффективным. и безопасно.

    Также можно разрезать ПНСВ по одной на части и удалить с каждого алюминиевые концы, так будет намного проще пропустить проволоку между стержнями арматуры в раме, только здесь нужно быть осторожным, чтобы не перепутать заканчивается.Лучше всего пометить их изоляционным маркером (поставить знаки + и -).

    Для подключения сварочного аппарата можно использовать кабели - заземляющий и тот, который идет к держателю, или прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее после заливки подключить схему и включить регулятор напряжения на минимум, включить прерыватель и проверить напряжение.

    Сначала возможен скачок до 240-250А, но по мере того, как масса нагревается и застывает, она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как нагревать бетон сварочным аппаратом необходимо постепенно, проверяйте напряжение каждые 2 часа, постепенно увеличивая его (

    Бетон - строительный материал, без которого невозможно возводить здания, ремонтировать квартиры и дома. Разогрев бетона - серьезный процесс, поэтому важно знать всю технологию изготовления, чтобы в итоге получился качественный и прочный, а главное долговечный материал.

    • Нагрев бетона проволокой.
    • Нагрев бетона кабелем.
    • Нагрев бетона сварочным аппаратом.

    Обогрев бетона проволокой

    Обогрев бетона проволокой

    Для нагрева бетона используется простой и относительно недорогой нагревательный провод ПНСВ.

    Проволока состоит из двух элементов:

    1. Жилет стальной однопроволочный, круглой формы.
    2. Изоляция - ПВХ или полиэтилен.

    Метод нагрева бетона проволокой основан на передаче тепла бетону от сильно нагретой проволоки.Нагрев проводов осуществляется с помощью понижающих трансформаторных подстанций, имеющих систему регулирования. Эта система очень удобна, она позволяет регулировать тепловую мощность в зависимости от изменений внешней температуры.

    Технология обогрева бетона проволокой:

    1. Проволока укладывается в конструкцию равномерно, при этом не должна касаться друг друга, не касаться опалубки и не выходить за пределы бетонных уровней.
    2. Вывод концов наружу нагрева осуществляется после соединения нагревательного провода и холодных концов путем их пайки.Рекомендуется обернуть место пайки металлической фольгой для сохранения теплового поля.
    3. Количество и длина нагревательного элемента рассчитываются на основании подготовленных технологических документов и карт.
    4. Тестовая проверка провода выполняется мегомметром для обеспечения равномерной токовой нагрузки по фазам.
    5. Ток подается через понижающую трансформаторную подстанцию.

    Количество и длина нагревательного элемента рассчитывается на основе: типа конструкции, площади нагрева, объема бетона и необходимой для этого электроэнергии.

    При работе с обогревом бетона проволокой обязательно разрабатывается отдельная и индивидуальная технологическая карта для каждой конструкции. Проводятся регулярные лабораторные наблюдения, фиксируется время нагрева и время твердения бетона.

    Нагрев бетона кабелем

    Способ нагрева бетона кабелем не требует больших энергозатрат и вспомогательного оборудования.

    Технология обогрева бетона кабелем:

    1. Кабель устанавливается на бетонное основание перед затиркой.
    2. Крепление с помощью крепежа.
    3. Кабель не должен быть поврежден при установке и эксплуатации и не должен пересекать друг друга.
    4. Подключение кабеля к низковольтному электрическому шкафу.

    При использовании кабеля для обогрева бетона составляется схема прокладки кабеля и проводятся температурные испытания.

    Нагрев бетона сварочным аппаратом

    Способ нагрева бетона сварочным аппаратом включает использование: частей арматуры, лампы накаливания и обычного термометра.Параллельно цепи устанавливаются части арматуры, с соседними обратным и прямым проводами, между ними устанавливается лампа накаливания для измерения напряжения, а для измерения температуры используется термометр. Время затвердевания бетона очень велико и составляет более месяца. При таком нагреве конструкция не должна подвергаться холоду и затоплению.

    Этот метод используется с небольшим количеством бетона и хорошими погодными условиями.

    Прогрев бетона зимой

    Зимой твердение бетона прекращается, так как вода замерзает и не участвует в химических реакциях... Также ухудшается качество и прочность бетона. Поэтому отопление бетона зимой очень важно и необходимо.

    Способы и способы нагрева бетона:

    • Добавление антифриза.
    • Прогрев методом «термос».
    • Другие методы нагрева бетона.
    • Технологический нагрев бетона.

    Добавление антифриза

    Присадки к антифризу выдерживают сильный холод, даже при температуре -30 C они соответствуют своим химическим показаниям.Состав присадок разный, но основной компонент - антифриз - жидкость, препятствующая замерзанию воды. Для железобетонных конструкций и армирования полов подходят смеси с добавлением нитрита натрия и натриевого формата. Их главная особенность - сохранение физико-химических и антикоррозионных свойств при низких температурах.

    Для товарного бетона, пустотелых железобетонных блоков, при изготовлении бордюров и тротуарной плитки подходят смеси с добавкой хлорида кальция.Свойства этого вещества широко известны во всем мире. Благодаря скорости застывания, устойчивости к низким температурам и невысокой стоимости строительство зимой стало доступно каждому.

    Химическим веществом является калий, идеальная добавка к антифризу. Быстро растворяется даже при минимальном количестве воды, не вызывает коррозии. Использование поташа при нагревании бетона - это значительная экономия строительных материалов.

    При использовании антифризов обязательно соблюдать все нормы безопасности.Например: бетон с этими добавками нельзя использовать при напряжении конструкции, возведении монолитных дымоходов и т. Д.

    Прогрев методом «термос»

    Метод «термос» заключается в том, что бетон закладывается в утепленную опалубку с температурой 20-25 градусов. За счет уходящего тепла конструкция набирает прочность. Другой распространенный метод - это дополнительный нагрев бетона с последующим помещением его в утепленную опалубку.

    Другие способы нагрева бетона

    Метод трансформаторного нагрева аналогичен методу нагрева «термос», но вместо обычного нагрева опалубка нагревается трансформатором или проволокой.

    Нагрев электродов происходит с помощью ленточных, пластинчатых или струнных электродов, погруженных в бетон. Ток распределяется по электродам через понижающий трансформатор.

    Инфракрасный нагрев бетона происходит не сразу для всей конструкции, а для отдельных зон. В этих зонах размещаются инфракрасные устройства, состоящие из отражателей и непосредственно от излучателей. Инфракрасные лучи передают тепловую энергию на весь выбранный участок конструкции. Благодаря боковому излучению прогреваются все холодные места.

    Технологический нагрев бетона

    Технологический нагрев бетона основан на передаче тока по кабелю или проводу, которые устанавливаются на конструкцию перед заливкой бетона. Концы провода или кабеля подключаются к трансформатору, затем применяется тепло. Уровень напряжения регулируется в соответствии с установленным и разработанным проектом и обязательно учитывается; площадь строительства, погодные условия, марка бетона, длина провода.

    Утепление бетона в зимних условиях - необходимая составляющая любых строительных работ.Существует множество различных схем нагрева бетона и выбор делается индивидуально для каждой конструкции.

    При возведении монолитных бетонных конструкций зимой применяется несколько технологий для создания необходимого температурного режима. Это может быть установка специальных теплиц, использование теплового мата или специальной проволоки для обогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден; второй вариант предполагает установку тепловых станций, обогревающих только верхние слои, что также вводит ряд ограничений по применению.Последний вариант является наиболее востребованным, о нем и пойдет речь в данной публикации.

    Зачем нужен обогрев бетона?

    В холодное время года, когда температура окружающей среды опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора ... Проще говоря, смесь частично замерзает, а не полностью затвердевает. После зависания температуры окружающей среды начинается процесс оттаивания, может нарушиться твердость смеси, что негативно скажется на прочности конструкции, ее устойчивости к проникновению воды, что приведет к снижению долговечности.

    Последствия заливки раствора на морозе, в этом случае не поможет даже гидроизоляция Aquabarrier или другая гидроизоляция

    Чтобы избежать перечисленных последствий, обязательно зимой делать электрообогрев бетонной смеси. При этом изотермический процесс не вызывает нарушений в его конструкции, что положительно сказывается на прочности возводимой конструкции.

    Виды нагревательных проводов и кабелей

    Чаще всего для электрообогрева бетона применяют провода ПНСВ.Это связано с его относительно невысокой стоимостью и простой установкой. Ниже представлен внешний вид теплопровода, его конструктивные особенности и расшифровка маркировки.


    В качестве альтернативы можно использовать аналог ПНСП, основное отличие которого в изоляции, он выполнен из полипропилена, что позволяет несколько увеличить максимальную мощность тепловыделения.


    Таблица основных параметров проводов ПНСВ и ПНСП

    Обращаем ваше внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, работающих по принципу теплого пола.

    Основная сложность, связанная с применением тепловых труб этого типа, - необходимость расчета их длины. Небольшие просчеты можно исправить, отрегулировав уровень напряжения, поступающего с нагревательного трансформатора.

    Подробная информация о том, как выполняется установка ПНСВ, а также описание процедур, связанных с этим (расчет длины проводов, схема прокладки, составление технологической карты и т. Д.) Будут даны в другом разделе.

    Разновидности и особенности кабелей КДБС и ВЕТ

    Основным недостатком описанных выше тепловых линий является необходимость в дополнительном оборудовании, позволяющем регулировать мощность тепловыделения путем изменения напряжения.Существенно упростить задачу можно, если использовать двухжильные секционные саморегулирующиеся термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют дополнительного оборудования для обогрева и подключаются напрямую к сети 220 вольт. Устройство нагревательного кабеля показано ниже.


    Обозначение:

    • A - Выводы нагревательных проводов.
    • B - Монтажный кабель, используется для подключения КДБС к сети 220В, для этого можно использовать любой соединительный провод, например, AR.
    • C - Муфта для подключения нагревательной секции.
    • D - Концевая втулка.
    • E - Нагревательная секция фиксированной длины.

    Конструктивно кабель VET практически не отличается от рассмотренного выше отечественного аналога, по основным техническим характеристикам они приведены в сравнительной таблице ниже.


    Таблица сравнительных характеристик кабелей ВЭТ и КДБС

    Что касается маркировки, то отечественная продукция данного типа кодируется в следующем виде: ХХКДБС YY, где ХХ - линейная силовая характеристика, а YY - длина участка.Примером может служить маркировка 40КДБС 10, в которой указана мощность 40 Вт на метр, а длина самой секции - десять метров.

    Тепловая техника с применением PNSV

    Принцип работы довольно прост: при подаче напряжения нагревается провод, который в свою очередь нагревает бетонную смесь. Поскольку рекомендуется ограничить нагрев до напряжения 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.


    Подстанция трансформаторная КТПТО 80 для работы с теплопроводом

    Перед проведением монтажа необходимо рассчитать длину греющего провода.При этом необходимо учитывать его тип и характеристики, напряжение трансформаторной подстанции, объем бетонной смеси, температуру окружающей среды, а также характер конструкции (предполагается, что колонна, балка заливается) и др. Чтобы не запутаться в расчетах, можно воспользоваться онлайн-калькулятором для расчета греющего проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и др.).

    Для нагрева бетонной смеси объемом в один кубометр нужно порядка 1200-1300 Вт.Если мы используем провод этой марки сечением 1,20 мм, то нам понадобится утеплитель 30-45 м (для точного расчета необходимо знать температурный режим).

    Дополнительно необходимо учитывать силу тока; для нормальной работы кабеля, погруженного в раствор, допускается 14,0 - 18,0 Ампер (в зависимости от схемы подключения).


    Электрическая схема соединений PNSV A) звездой B) треугольником

    Установка PNSV

    Вот краткое руководство по стандартной технике:


    Обратим внимание, принцип и схема упаковки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

    Использование сварочного аппарата в качестве ПТ.

    Такой способ нагрева вполне возможен, мы приведем пример того, как этот метод может быть реализован. Допустим, нам нужно залить плиту объемом 3,7 кубометра, при температуре наружного воздуха 10 ° С. Для этого понадобится сварочный аппарат на 200,0-250 ампер, токоизмерительные клещи, провод ПНСВ, холодные концы. и тканевая изолента.

    Мы разрезаем восемь сегментов по 18,0 метров каждый, каждый из которых выдерживает ток до 25.0 А. Оставим небольшой запас и возьмем восемь таких отрезков для подключения к сварочному аппарату на 250,0 А.

    К каждому выводу отрезка подключаем монтажный провод (холодные концы подключаем). Прокладываем ПНСВ, схема его будет приведена ниже. Рекомендуется подключать холодные концы (плюс и минус отдельно) с помощью клеммной колодки, размещенной на печатной плате или любого другого изоляционного материала.


    После завершения заливки подключаем прямой и обратный выходы устройства (полярность не имеет значения), предварительно выставив ток на минимум.Измеряем ток нагрузки на сегментах, он должен быть около 20,0 А. В процессе нагрева сила тока может немного "просесть", когда это происходит, при сварке увеличиваем.

    Плюсы и минусы ПНСВ

    Нагревать таким способом бетон довольно выгодно. Это связано с невысокой стоимостью провода и относительно небольшим расходом электроэнергии. Отдельно необходимо отметить стойкость проволоки к щелочному и кислотному воздействию, что дает возможность использовать этот метод при добавлении различных добавок в смесь.

    Основные недостатки:

    • Сложность расчетов при расчете длины провода;
    • необходимость использования ПТ.

    Понижающие станции довольно дороги, и, учитывая длительность процесса, сдавать их в аренду невыгодно (такие услуги стоят 10% от стоимости продукта). Использование сварочных аппаратов дает возможность нагревать небольшие конструкции, но поскольку он не рассчитан на такой режим работы, вполне вероятен его выход из строя и последующий дорогостоящий ремонт.

    Прокладка секционного греющего кабеля

    Так как такие утеплители для бетона поставляются не змеевиками, а готовыми секциями, то вопрос подрезки снимается. Все, что нужно для сборки установки для зимнего бетонирования, - это рассчитать пропускную способность сегмента исходя из того, сколько в конструкции кубов бетона, а затем выбрать кабель соответствующей длины.

    Начнем с краткого руководства по расчетам и небольших рекомендаций по установке:

    • В инструкции по технологии бетона ТМО указано, что для нагрева кубометра смеси требуется от 500 до 1500 Вт (в зависимости от температуры воздуха).Потребление энергии можно значительно снизить, применив несколько простых приемов:
    1. Используйте специальные добавки к смеси для понижения точки замерзания раствора.
    2. Изолируйте опалубку.
    • Если выполняется заливка балки или пола, греющий кабель рассчитывается из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, например, двутавров из бетона, электрообогрев укладывают ярусами, с расстоянием между ними не более 40.0 см.
    • Защита кабеля позволяет привязать его к якорю.
    • Расстояние от поверхности конструкции до уложенного внутри электронагревателя должно быть не менее 20,0 см.
    • Чтобы бетонная смесь прогревалась равномерно, утеплители следует размещать на одинаковом расстоянии.
    • Между разными контурами должно быть не менее 40,0 мм.
    • Пересечение нагревательных проводов запрещено.

    Преимущества и особенности сегментированного кабеля

    К несомненным положительным качествам данного вида продукции можно отнести:

    • Для организации нагрева бетона с помощью не требуется дорогостоящее дополнительное оборудование (ПТ).
    • В отличие от сушки электродами вероятность поражения электрическим током минимальна.
    • Простая установка и простой расчет длины сегмента.

    Характеристики:

    Кабель ВЭТ значительно дороже провода для обогрева бетона ПНСВ. Отечественные КДБС, например, производства ЭТМ в Красноярске, несколько улучшают ситуацию, но ненамного. Именно поэтому эти кабели используются при возведении небольших бетонных и железобетонных конструкций.

    В заключение.

    Мы описали только один способ нагрева бетона, на самом деле их намного больше. О них мы поговорим в других публикациях.

    В заключение считаем необходимым ответить на неоднократно встречающийся в сети вопрос, почему нельзя использовать нихромовую проволоку для обогрева бетона. Во-первых, это удовольствие будет очень дорогим, а во-вторых, правила техники безопасности запрещены. Поэтому в калькуляторе нет необходимости рассчитывать количество витков нихрома, чтобы нагреть трубу или бетон.

    Нагрев бетона нагревательной проволокой ПНСВ. Нагрев бетона сварочным аппаратом Как нагреть бетон сварочным аппаратом

    1. Нагрев бетона нагревательной проволокой;
    2. Нагрев бетона с помощью кабеля;
    3. Нагрев бетона с помощью сварочного аппарата.

    Для этой операции требуется нагревательный провод PNSV. Принцип действия этого метода основан на нагреве бетона очень горячей проволокой. Нагрев провода осуществляется с помощью понижающего трансформатора, который имеет схему регулировки напряжения с помощью ползунка, регулирующего количество витков на обмотке.Этот способ удобен тем, что при постоянной смене погодных условий можно регулировать количество тепла, передаваемого бетону.

    Технологическая карта обогрева бетона проводом

    1. Нагревательная проволока укладывается в уже подготовленную конструкцию с опалубкой и арматурной сеткой, чтобы проволока не касалась стенок опалубки, не пересекала друг друга и не выходила за уровень заливки бетона.
    2. После прокладки провода концы следует вытащить, но перед этим необходимо припаять холодные концы (места пайки заизолировать металлической фольгой для сохранения тепла, отдаваемого проводом).
    3. Для того, чтобы рассчитать количество необходимого количества провода, необходимо воспользоваться нормативно-технической документацией (чертежи, технологические схемы, ППР и т. Д.)
    4. Необходимо мегаомметром проверить сопротивление жил и изоляции (необходимо выяснить равномерность нагрузки).
    5. По смонтированной схеме напряжение подается от понижающего трансформатора.

    Технологическая карта каждый раз разрабатывается новая для разных конструкций и марок бетона.

    Метод обогрева бетона кабелем более экономичен, чем метод обогрева проволокой, так как не требует дополнительных затрат энергии и дополнительного оборудования.

    Технологическая карта обогрева бетона кабелем

    1. Составьте схему прокладки кабеля.
    2. Нагревательный кабель устанавливается в основание конструкции перед заливкой бетона.
    3. Нагревательный кабель фиксируется крепежом (хомуты, проволока).
    4. После установки кабеля необходимо перед заливкой проверить его целостность и правильность установки.
    5. Проверить кабель.
    6. Подключите кабель к сети низкого напряжения.

    Метод основан на нагреве стальных элементов с помощью сварочного трансформатора.

    1. Разместите стальные элементы равномерно, например, остатки арматуры того же сечения, вдоль дна конструкции (не используйте армированную конструкцию в качестве стальных элементов).
    2. Соединить стальные элементы параллельно электрической цепи проводами и вывести их за пределы конструкции; для контроля изменения напряжения к клеммам монтируется сигнальная лампа накаливания (при изменении напряжения лампа будет светить либо ярко, либо тускло).
    3. Подключите сварочный аппарат к клеммам данной конструкции.

    Время твердения бетона более 1 месяца.

    Внимание !!! Сварочный аппарат следует подключить в отдельную группу, чтобы не перегружать другие низковольтные сети.

    При морозах вода, содержащаяся в бетоне, замерзает, что приводит к остановке или торможению химических процессов, способствующих затвердеванию бетона. Известны несколько часто используемых методов:

    1. Добавление антифриза в бетон.

  • Заливка бетона в изолированную опалубку.
  • Присадки к антифризу хорошо переносят морозы, сохраняют свои физико-химические свойства при температуре -30 С. В состав присадок входит антифриз - жидкое вещество, препятствующее замерзанию воды.Для железобетонных конструкций подходят добавки, содержащие нитрит натрия и натриевый формат. Основная способность - сохранение физических, химических и антикоррозионных свойств при понижении температуры ниже 0 С.

    Калий - химическое вещество, хорошая антифризная добавка. Хорошо растворяется даже при небольшом количестве воды, разрушений не вызывает. Материал экономически выгоден в строительстве при нагревании бетона.

    При использовании необходимо ознакомиться с инструкциями по применению и мерами безопасности.

    В общих чертах схема нагрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором - разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших объектов и почти идеален дома, поскольку вам не нужно искать дополнительную мощность. Например, мы используем аппарат на 250А при заливке небольшой плиты 4х5м, и в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Сварочный трансформатор BRIMA TIG 250

    Нагрев бетона

    Примечание. Согласно СНиП 13.03.01-87 на несущие конструкции, если среднесуточная температура на улице опускается ниже 5⁰С, бетон следует нагревать электрическим способом. Это используется для предотвращения образования ледяной пленки в свежем растворе вокруг арматуры.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использование нагревательного контура

    Схема

    Принципиальная схема - как нагреть бетон сварочным аппаратом

    Примечание.Свежие бетонные конструкции можно нагревать не только петлями, но и электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если застывание раствора происходит при сбоях в температурном режиме (смесь замерзает), то прочность резко падает и поверхность оказывается крошащейся - это сразу видно при резке железобетона алмазными кругами или алмазном сверлении отверстия в бетоне.

    Обогрев железобетонных конструкций контурами обогрева по принципу подачи ограничивающего тока на кабель нужен в основном для площадок (плит фундаментов) полов и реже стен, когда само помещение не отапливается.Такие схемы, как правило, питаются через понижающие трансформаторы, которые имеют регулировку напряжения - это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод более экономичен, чем электродный (см. Также статью «Резак для стен из пенобетона: особенности конструкции и применение»).

    Что нам нужно

    PNSV (Нагревательная проволока стального типа с виниловой оболочкой)

    • Итак, как мы уже говорили, нам нужен трансформатор, а это значит, что дома для этих целей мы будем использовать мощность сварочного аппарата - в нашем случае до 250А, хотя можно и больше, но мы специально рассмотрим минимум, чтобы узнать, как получить от него максимум.Кроме того, как требует инструкция, нам понадобится провод ПНСВ - в этой ситуации мы нарежем куски по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2,5-4 мм2 (подойдет АПВ), ватная изолента и плоскогубцы, токовые клещи. И, конечно, такие работы можно производить только на тех участках, где есть источник питания 220В - это может быть линия электропередачи, но также (это бывает в начале строительства) можно использовать карбюратор или дизель (более экономичный ) генератор.

    Сопротивление PNSV в зависимости от толщины кабеля

    Начало работы

    Так будет выглядеть укладка

    У нас есть сварочный аппарат на 250А, теперь нам понадобится ПНСВ, количество которого мы будем рассчитывать по формуле R = U / I, а если мы знаем, что U = 220V, I = 250A, то R = U / I = 220/250 = 0,88 Ом.

    Что из этого следует - если у нас максимальный выход 250А, то, чтобы не перегружать устройство, сделаем 8 шлейфов по 25А каждый своими руками - этого будет вполне достаточно.Для этого возьмите кусок ПНСВ длиной 18 м и диаметром 3,0 мм (0,05 см / метр) - для плиты 4х5 м этого будет достаточно.

    Очищаете концы ПНСВ 40-50 мм и к каждому из них подключаете алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) - проследите, чтобы скрутка была тугой - это определит правильность нашего дизайна. Длина алюминиевой проволоки будет зависеть от того, как далеко вы сможете установить сварочный аппарат - целесообразнее будет подвести как можно ближе.Если эти концы короткие - не переживайте - их можно в любой момент удлинить до необходимой длины, просто тщательно изолируйте скрутку (см. Также статью «Пигменты для бетона: основные характеристики, область применения и способы самостоятельного приготовления»).

    Укладка петель на металлический каркас. Фото

    Теперь нужно уложить ПНСВ, равномерно распределив по всей площади, чтобы скрутки с алюминием находились внутри залитой плиты, но ни в коем случае не касайтесь металлического каркаса! Лучше всего, если вам удастся протянуть PNSV между двумя планками - внутри рамы - так, чтобы кабель был внутри как раз посередине пластины, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

    При заливке раствора вы можете легко сместить проволоку, поэтому ее следует привязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ - таким образом, нагрев бетона сварочным аппаратом приведет к быть эффективным и безопасным.

    Также можно разрезать ПНСВ по одной на части и удалить с каждого алюминиевые концы, так будет намного проще пропустить проволоку между стержнями арматуры в раме, только здесь нужно быть осторожным, чтобы не перепутать заканчивается.Лучше всего пометить их изоляционным маркером (поставить знаки + и -).

    Для подключения сварочного аппарата можно использовать кабели - заземляющий и тот, который идет к держателю, или прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее после заливки подключить схему и включить регулятор напряжения на минимум, включить прерыватель и проверить напряжение.

    Сначала возможен скачок до 240-250А, но по мере того, как масса нагревается и застывает, она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как нагреть бетон сварочным аппаратом необходимо постепенно, проверяйте напряжение каждые 2 часа, постепенно увеличивая его (читайте также статью «Фундаменты: что это такое и как это делается правильно»).

    Примерно через 8 часов вы достигнете максимума, а через 3 дня печь должна просохнуть (но это не степень эксплуатации).

    Строительные работы в холодное время года всегда неудобны. Конечно, иногда можно дождаться прогрева и заливать фундамент весной или летом, когда температура окружающей среды превышает 5 градусов по Цельсию.Но это не всегда так, и зачастую работу нужно выполнять как можно быстрее. В этом случае очень удобно знать схему подключения сварочного аппарата для нагрева бетона.

    Необходимые инструменты

    Строительные работы - дело хлопотное, дорогостоящее, но отчасти приятное. Особенно когда идет строительство долгожданного дома для собственной семьи. И если в промышленных масштабах для заливки бетона зимой требуется специальный трансформатор или кабель, то в условиях малых объемов это можно сделать, имея сварочный трансформаторный аппарат , мощность которого составляет от 150 до 200 Вт. .Это мобильное и экономичное устройство, доступное каждому и зачастую уже находящееся в мастерской строителя. А если такое устройство есть, то почему бы им не воспользоваться.

    Стоит обратить внимание на способ подключения и соответствующую схему при нагреве бетона сварочным аппаратом. Он будет немного отличаться от того, к чему вы привыкли.

    Кроме того, чтобы прогреть бетон сварочным инвертором потребуется:

    Подготовительные работы

    В первую очередь нужно проверить наличие всех необходимых инструментов и материалов, т.к. в процессе работы некогда будет отвлекаться.Все выполняемые работы, особенно если они выполняются строителем впервые, лучше продумать и разбить на подпункты: так будет проще и быстрее.

    План прогрева бетона сварочным аппаратом должен включать такие действия. :

    После завершения подготовительных работ можно переходить к заливке бетона и подключению сварочного аппарата для его прогрева.

    Разогрев производится после заливки. Для разогрева бетона сварочным аппаратом выполните следующие действия:

    Процесс разогрева несложный, но требует определенных навыков работы со сварочным аппаратом.Поэтому перед тем, как начинать какие-либо строительные работы, следует проконсультироваться со специалистом о целесообразности и правилах проведения работ.

    Опытные мастера советуют:

    Все работы проводить только с соблюдением всех правил техники безопасности. Не пренебрегайте покупкой качественных электродов и превышайте режим работы прибора. Это может повредить инвертор и надолго приостановить важные строительные работы.

    Ведь нагрев бетона сварочным аппаратом - необходимый процесс при заливке фундамента в холодное время года.

    Нагреваем бетон сварочным трансформатором

    Этот способ нагрева подходит для небольших объемов заправки и, при наличии сварочного трансформатора, идеален для домашних условий. Нагрев сварочным аппаратом аналогичен нагреву специальным понижающим трансформатором. Принцип останется прежним, только мощность будет заметно снижена.

    Для примера возьмем сварочный аппарат постоянного тока мощностью 250 ампер.

    Не буду вдаваться в расчеты зимнего бетонирования, а опишу сам процесс нагрева, исходя из личного опыта при заливке бетонной плиты 4 х 5 метров.В статье есть пояснительные фотографии, своих у меня нет, но я постарался выбрать наиболее подходящие, чтобы они наглядно объясняли принцип нагрева бетона.

    Нам понадобятся: сварочный аппарат 150-250 ампер, нагревательный провод ПНСВ, одинарный алюминиевый провод 2,5-4 квадратных метра, токоизмерительные клещи, изолента НВ.

    1. Нагревательный провод нужно разрезать на отрезки по 18 метров, длину я рассчитал опытным путем. Количество таких сегментов необходимо рассчитывать исходя из мощности имеющегося сварочного аппарата.Возьмем за основу прибор на 250 ампер. На максимальной нагрузке наш шлейф выдержит 25 ампер и это потолок. Так что нужно отталкиваться от этой фигуры. Не будем форсировать сварочный трансформатор, 8 шлейфов будет в самый раз. Для обогрева бетонной плиты 4 на 5 метров и толщиной 19 см это количество будет нормальным.


    2. К отрезанным кускам провода ПНСВ прикрепить 2 алюминиевых провода, соединить их скручиванием 3-5 см. Длина алюминиевого конца подбирается на месте.Убедитесь сами, эти алюминиевые концы нужно будет прикрепить к сварочному кабелю. Не стоит особо заморачиваться, так как всегда можно увеличить необходимую длину. Тщательно изолируем скрутку.

    3. Далее нам нужно проложить нагревательные контуры. Устраиваем с умом так, чтобы греющий кабель располагался чуть выше середины плиты, но ниже верхнего слоя арматуры. Обвязываем петли изолирующим кабелем, чтобы при прогревании они не приближались к земле.Скрутка ПНСВ и алюминиевой проволоки должна быть в бетоне, иначе он прогорит. Вынимаем алюминиевые торцы из зоны заливки. Укладывая петли, отметьте алюминиевые выходы петель, чтобы они не перепутались при соединении. Оптимальный вариант - сделать выход на одной стороне тарелки. + и с другой стороны выхода пластины на - .

    4. После заливки нам нужно как можно быстрее собрать весь отопительный контур.Из сварочного аппарата выходят два кабеля, то есть это наш источник питания к нагревательным контурам.

    Все плюсовые выводы шлейфов зацепляем на плюсовой сварочный кабель и соответственно закидываем остальные концы шлейфов в минус. Способ подключения выбирайте сами, я лично сделал так называемую «гитару», чтобы к сварочным кабелям прикрепили две текстолитовые пластины, на которые приварены болты для зажима алюминиевых концов нагревательных контуров. В общем, смотрите сами, насколько вам удобно, в итоге получаем на каждом сварочном кабеле по восемь концов.

    5. Включаем сварочный аппарат и начинаем нагревать бетон. Перед включением установите регулятор тока на минимум. Включая, измеряем силу тока на сварочных кабелях токоизмерительными клещами. Если там около 240 ампер, не пугайтесь, так как по мере нагрева бетона амперы начнут падать. Проверяем выполнение каждой петли клещами; для начала на каждой петле должно быть 14-18 ампер. Через два часа снова замеряем, если упали ампера, добавляем ток на сварку.Постепенно добавляйте минимум - середину - максимум, если вы достигнете максимума за 8 часов, это уже хороший результат. Обязательно проверьте нагрузку на петли, помня, что они не выдержат больше 25 ампер. В зависимости от температуры время нагрева бетона может увеличиваться или уменьшаться. Исходя из своего опыта, при -12С я нагрел и высушил вышеописанную бетонную плиту в течение 38 часов.


    Еще статьи по обогреву бетона

    Чтобы электрический нагрев бетона был максимально эффективным, перекрыть плиту утеплителем или опилками.Электрический нагрев бетона с помощью сварочного трансформатора должен производиться соответствующим персоналом, так как это может быть опасно для жизни человека. Пожалуйста, не воспринимайте эту статью как руководство для зимнего бетонирования. , я просто описал, что делал сам, не умея нормально нагревать бетон.

    Бетон - строительный материал, без которого невозможно возводить здания, ремонтировать квартиры и дома. Нагрев бетона - это серьезный процесс, поэтому важно знать всю технологию изготовления, чтобы в итоге получился качественный и прочный, а главное долговечный материал.

    • Нагрев бетона проволокой.
    • Нагрев бетона кабелем.
    • Нагрев бетона сварочным аппаратом.

    Обогрев бетона проволокой

    Обогрев бетона проволокой

    Для нагрева бетона используется простой и относительно недорогой нагревательный провод ПНСВ.

    Проволока состоит из двух элементов:

    1. Жилет стальной однопроволочный, круглой формы.
    2. Изоляция - ПВХ или полиэтилен.

    Метод нагрева бетона проволокой основан на передаче тепла бетону от сильно нагретой проволоки. Нагрев проводов осуществляется с помощью понижающих трансформаторных подстанций, имеющих систему регулирования. Такая система очень удобна, она позволяет регулировать тепловую мощность в зависимости от изменения внешней температуры.

    Технология обогрева бетона проволокой:

    1. Проволока укладывается в конструкцию равномерно, при этом не должна касаться друг друга, не касаться опалубки и не выходить за пределы бетонных уровней.
    2. Концы выводятся за пределы нагрева после соединения нагревательного провода и холодных концов путем их пайки. Рекомендуется обернуть место пайки металлической фольгой для сохранения теплового поля.
    3. Количество и длина нагревательного элемента рассчитывается на основании подготовленной технологической документации и карты.
    4. Тестовая проверка провода выполняется мегомметром для обеспечения равномерной токовой нагрузки по фазам.
    5. Ток подается через понижающую трансформаторную подстанцию.

    Количество и длина нагревательного элемента рассчитывается на основе: типа конструкции, площади нагрева, объема бетона и необходимой для этого электроэнергии.

    При работе с обогревом бетона проволокой обязательно разрабатывается отдельная и индивидуальная технологическая карта для каждой конструкции. Проводятся регулярные лабораторные наблюдения, фиксируется время нагрева и время твердения бетона.

    Нагрев бетона кабелем

    Способ нагрева бетона кабелем не требует больших энергозатрат и вспомогательного оборудования.

    Технология обогрева бетона кабелем:

    1. Кабель устанавливается на бетонное основание перед затиркой.
    2. Крепление с помощью крепежа.
    3. Кабель не должен быть поврежден при установке и эксплуатации и не должен пересекать друг друга.
    4. Подключение кабеля к низковольтному электрическому шкафу.

    При использовании кабеля для обогрева бетона составляется схема прокладки кабеля и проводятся температурные испытания.

    Нагрев бетона сварочным аппаратом

    Способ нагрева бетона сварочным аппаратом включает использование: частей арматуры, лампы накаливания и обычного термометра.Детали арматуры устанавливаются параллельно цепи, с примыканием обратного и прямого проводов, между ними устанавливается лампа накаливания для измерения напряжения, а для измерения температуры используется термометр. Время затвердевания бетона очень велико и составляет более месяца. При таком нагреве конструкция не должна подвергаться холоду и затоплению.

    Этот метод используется с небольшим количеством бетона и хорошими погодными условиями.

    Прогрев бетона зимой

    Зимой бетон перестает твердеть, так как вода замерзает и не участвует в химических реакциях.Также ухудшается качество и прочность бетона. Поэтому отопление бетона зимой очень важно и необходимо.

    Способы и способы нагрева бетона:

    • Добавление антифриза.
    • Прогрев методом «термос».
    • Другие методы нагрева бетона.
    • Технологический нагрев бетона.

    Добавление антифриза

    Присадки к антифризу выдерживают суровые холода, даже при температуре -30 C соответствуют своим химическим показаниям.Состав присадок разный, но основной компонент - антифриз - жидкость, препятствующая замерзанию воды. Для железобетонных конструкций и армирования полов подходят смеси с добавлением нитрита натрия и натриевого формата. Их главная особенность - сохранение физических, химических и антикоррозионных свойств при низких температурах.

    Для товарного бетона, пустотелых железобетонных блоков, при изготовлении бордюров и тротуарной плитки подходят смеси с добавлением хлорида кальция.Свойства этого вещества широко известны во всем мире. Благодаря скорости застывания, устойчивости к низким температурам и невысокой стоимости строительство зимой стало доступно каждому.

    Химическим веществом является калий, идеальная добавка к антифризу. Быстро растворяется даже при минимальном количестве воды, не вызывает коррозии. Использование поташа при нагревании бетона - это значительная экономия строительных материалов.

    При использовании антифризов обязательно соблюдать все нормы безопасности.Например: бетон с этими добавками нельзя использовать при напряжении конструкции, возведении монолитных дымоходов и т. Д.

    Прогрев методом «термос»

    Метод «термос» заключается в том, что бетон закладывается в утепленную опалубку с температурой 20-25 градусов. За счет уходящего тепла конструкция набирает прочность. Также распространенным методом является дополнительный прогрев бетона с последующим помещением его в уже утепленную опалубку.

    Другие способы нагрева бетона

    Метод трансформаторного нагрева аналогичен методу нагрева «термос», но вместо обычного нагрева опалубка нагревается трансформатором или проволокой.

    Нагрев электродов осуществляется с помощью ленточных, пластинчатых или струнных электродов, погруженных в бетон. Ток распределяется по электродам через понижающий трансформатор.

    Инфракрасный нагрев бетона происходит не сразу для всей конструкции, а для отдельных зон. В этих зонах размещаются инфракрасные устройства, состоящие из отражателей и непосредственно от излучателей. Инфракрасные лучи передают тепловую энергию на весь выбранный участок конструкции.Благодаря боковому излучению прогреваются все холодные места.

    Технологический нагрев бетона

    Технологический нагрев бетона основан на передаче тока по кабелю или проводу, которые устанавливаются на конструкцию перед заливкой бетона. Концы провода или кабеля подключаются к трансформатору, затем применяется тепло. Уровень напряжения регулируется в соответствии с установленным и разработанным проектом и обязательно учитывается; площадь строительства, погодные условия, марка бетона, длина провода.

    Утепление бетона в зимних условиях - необходимая составляющая любых строительных работ. Существует множество различных схем нагрева бетона и выбор делается индивидуально для каждой конструкции.

    Как установить провод электрического лучистого обогрева на цементную плиту

    22 июля 2008 г. | от Фреда (электронная почта) |

    Использование электрических лучистых полов в качестве дополнительного источника тепла в комнате стало очень популярным в последние несколько лет.Мы решили установить 1000 кв. Футов электрического лучистого тепла в подвале нашего дома, чтобы снять холодный край бетонной плиты, который в противном случае круглый год держится на отметке 55 градусов.

    При установке электрических нагревательных проводов на плиту (или любую другую основу) профессиональный установщик (читай: DIYer) заинтересован в том, чтобы проволока излучающего нагрева и любая сетка были плотно прикреплены к плите. Плотное и надежное соединение с плитой обеспечивает:

    • Нагревательная проволока сохраняет очень низкий профиль, что облегчает ее покрытие тонким слоем тонкого или самовыравнивающегося раствора.Это является преимуществом, потому что провода, которые торчат через начальный слой тонкой пленки или самовыравнивающего устройства, можно легко разрезать или перерубить, в результате чего весь нагревательный мат становится бесполезным. Кроме того, поскольку и SLM, и тонкая настилка являются дорогостоящими, более низкий профиль проволоки обеспечивает минимальное количество SLM / тонкости, что снижает общую стоимость.
    • Проволока не «отсоединяется» при нанесении тонкого материала или SLM, что может привести к смещению проволоки таким образом, чтобы поставить под угрозу установку. Например, все системы электрического лучистого отопления требуют, чтобы нагревательные провода никогда не пересекались.Перекрещенные провода создают небезопасные условия и могут вызвать перегрев матов при эксплуатации. Склеивание проводов гарантирует, что они не двигаются.

    Большинство излучающих нагревательных проводов имеют толщину приблизительно от 1/16 дюйма до 3/32 дюйма. Горячее склеивание матов позволяет заливать маты тонкой пленкой или SLM толщиной всего от 1/8 ″ до 1/4 ″.

    Шаги для горячего приклеивания матов с подогревом

    1. Разложите коврик в комнате согласно своему плану. (Все продавцы полов с лучистым обогревом предоставят вам план прокладки излучающего провода, если вы сначала дадите им чертеж комнаты).
    2. Подключите электрический клеевой пистолет и нагрейте его. Вы захотите использовать «профессиональный клеевой пистолет», который может работать с клеевыми стержнями 1/2 дюйма. Хобби-модели, которые используют стержни 1/8 дюйма, слишком быстро проходят через клейкие стержни).
    3. Нанесите лужу горячего клея на плиту под тем местом, где будет проходить проволока. Вдавите проволоку в клей. Если у вас плита ниже уровня земли, вероятно, это 50-60 градусов. Горячий клей начнет быстро замерзать, создавая плотный захват вокруг проволоки. (Обратите внимание, что в некоторых местах вам, возможно, придется вырезать проволоку для лучистого обогрева из сетки, как показано на рисунке выше).
    4. Переместите проволоку вниз, приклеивая проволоку через каждые 12-18 дюймов или в любом месте, где проволока выступает из плоской поверхности плиты.
    5. После завершения установки внимательно проверьте все провода, чтобы убедиться, что они плотно прилегают к полу. Будьте осторожны при ходьбе по проволоке в обуви, так как камень или другой предмет, застрявший в ступенях, могут порезать проволоку.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
